החלפת סוללת גיבוי במשדר jr 783

לחבר שלי שרוצה לחזור להטיס שכב בבית תקופה ארוכה משדר JR783 שהיה בזמנו רדיו מתקדם (8 זכרונות, דיגיטאלי,JR) ששבק חיים כי בטריית הגיבוי שלו החזירה את נשמתה לבורא הסוללות. לאחר חיפושים ותשובות שאין מישהו שמכיר את המשדר החלטתי לקחת את האתגר ולבדוק את המכשיר.

קובץ מצורף 2027

בבדיקה הראשונה לא מצאתי את סוללת הגיבוי, רק אחרי חיפוש ברשת מצאתי הסבר די מפורט על המערכת כולל תפריט איתחול וקונפיגורציה של המערכת.

התחלתי בפרוק שהתברר כפרוק טוטאלי של כל המשדר. מכיוון שהסוללה מתחבאת מאחרי המעגל המודפס הראשי שכדי לפרק אותו היה צריך לפרק את הסטיקים ואת שאר הלוחות.
קובץ מצורף 2032
הבטריה עצמה היא CR2032 שמאוד נפוצה, והחיבור שלה כל כך חורני שזה ממש מפחיד - הלחמה ישירה של הסוללה ללוח...
קובץ מצורף 2035
קובץ מצורף 2034

פירוק הסוללה הישנה נעשה ע"י הורדת ההלחמה בצד האחורי של הלוח וזה משחרר את המינוס של הסוללה, אח"כ נגיעה בהלחמה של הפלוס והסוללה משוחררת.

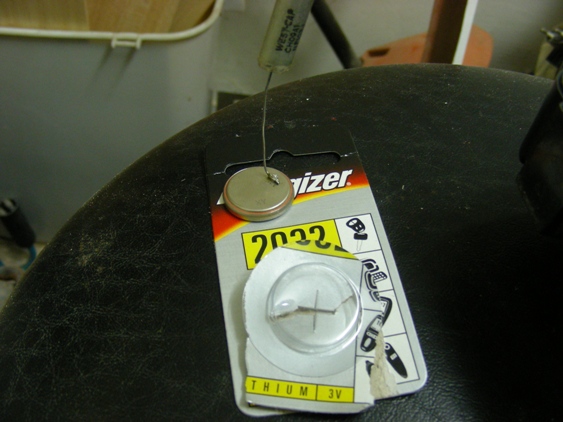

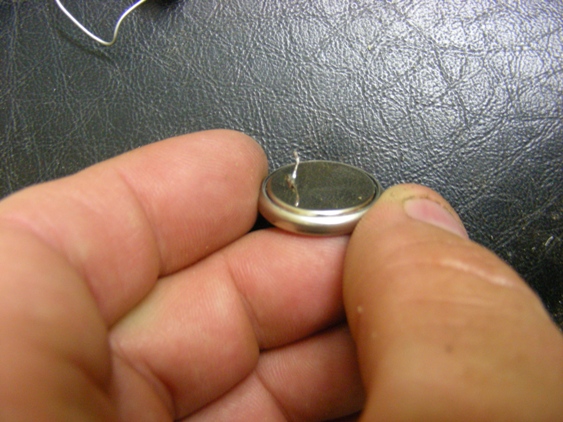

ניקוי החור במעגל המודפס ע"י משאבת בדיל והכנת מוליך מרגל של קבל שמצאתי זרוק אצלי במחסן, הלחמתו לסוללה החדשה.

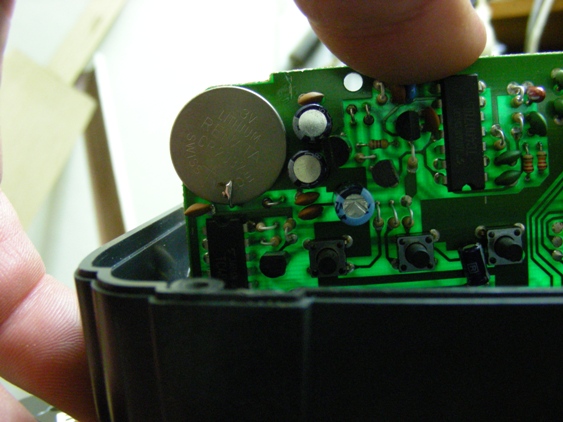

החזרת הסוללה למעגל והלחמת המינוס מהצד השני,הלחמת הפלוס חזרה, ויש לנו מתח על הזיכרון...
קובץ מצורף 2045
הקטע האחרון של החזרת המכניקה והקפיצים של הכפתורים מעמיד במבחן את הסבלנות והוירטואוזיות של השימוש ב 4 גפיים כדי להחזיר ולשמור את הכל במקום.

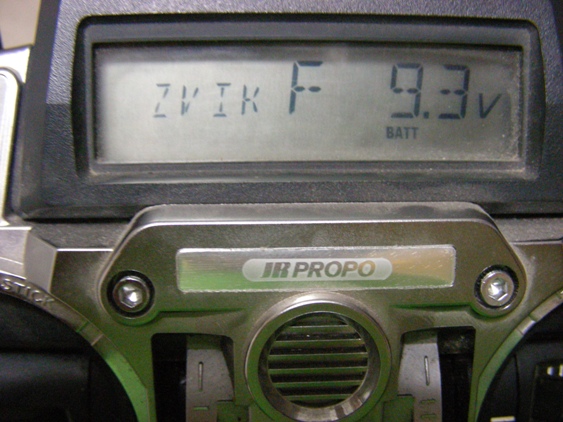

חיבור סוללה ראשית הפעלת המשדר - בהפעלה ראשונה התקבלה אזהרת סוללת גיבוי שעם כיבוי והפעלה חדשים של המשדר נעלמה.

נראה שאין צורך להכנס למסכי ההגדרות והכיולים (של תצוגת הסוללה) ויש מערכת שתוכל לשמור הגדרת ל5 עד 10 השנים הבאות...
קובץ מצורף 2043

במידה ויהיה מישהו שמעוניין בקבצים שמצאתי באינטרנט אני מניח שאוכל להעלות אותם בהמשך.


:cool::p:):o

יפה מאוד

מעניין אם גם לפוטבה 9c יש סוללה כזו ?

סוללת גיבוי נדרשה בתקופה שלא היו זכרונות פלאש והיה נדרש מתח כדי לשמור על המידע, 9zap מכיל סוללה כזו (ונדרשת החלפה אצל פוטבה כל 5 שנים)

צביקה, עוד שרשור איכותי מבית היוצר של פייר. הרבה אנשים מפחדים לעשות שינויים כאלו ביקר במשדרים.
באמת כדאי לצרף את המדריכים שנעזרת בהם.
שוב, יפה מאוד.

יפה מאוד צביקה
תודה על השרשור המעניין...

ציטוט:

---

נכתב במקור על ידי ZvikaF

סוללת גיבוי נדרשה בתקופה שלא היו זכרונות פלאש והיה נדרש מתח כדי לשמור על המידע, 9zap מכיל סוללה כזו (ונדרשת החלפה אצל פוטבה כל 5 שנים)

---

אין מצב להחליף את סוללת הגיבוי של הzap 9 לבד????

אני מניח שכן, זה לא יכול להיות יותר מסובך מ JR צריך רק לחפש איך נכנסים למסך כיולים אחרי הההחלפה (או שבמקרה וההחלפה פשוטה יותר אפשר להשאיר את הסוללה הראשית מחוברת)

תגידו בJR 9303 2.4 גם יש סוללה כזו??

אני מאמין שלא, זה במשדרים הממוחשבים הישנים לפני שילוב זכרונות הפלאש...
