FPV Ground Station Design and Idea's

הי,
חשבתי שהגיע הזמן לשפר את תחנת הקרקע שלי.
במשך הרבה זמן אני עוקב אחרי המגה שרשור המקביל ב RCG.
שמתי לב שהרבה חברה מטיסים דרך מסכים ונראה היה שרוב החוויה נעלמת, זה כמו לשחק בסימולטור..
לא מזמן יצא לי לראות את איתי מטיס על המסך של מיקי והייתי חייב להודות שזה נראה לא רע בכלל. לפחות כגיבוי וגם לצופים.
התחלתי לתכנן ארגז שיכיל את כל האלטרנטיבות שאני צריך.
ברגע שחיברתי את המסך ויצאתי החוצה התברר מייד שעוצמת האור לא מספיקה. כרגע הוספתי חיפוי מפוליגל שחור שמצליל קצת את המסך ובקיפול הוא נצמד למסך ושומר עליו מסריטות בזמן הסגירה.
ובתוך הארגז נכנס הכול: מקלט וידאו עם שתי אנטנות, מייצב מתח, DVR, משדר RC, מגבר, מגבר וידאו, ממיר VGA, מסך, מקלט פשוט נוסף ועוד המון כבלים.
לשיפוטכם.

המזוודה במצב סגור (תודות לדרימר)

http://www.efly.co.il/forums/attachm...1&d=1256423045

פתוח עם המסך (תודות לאישתי), הצילון צמוד למסך להגנה בנסיעה.
שימו לב שהגבלתי את פתיחת המכסה. הגובל גם ננעל כדי שהמכסה הכבד עם המסך לא יפלו על הידים.
הטיית המסך קצת קדימה עושה כמה דברים. כאשר יושבים קצת יותר נמוך מהמסך ההסתכלות היא בניצב. מרכז הכובד של הארגז חוזר למרכז הארגז.

http://www.efly.co.il/forums/attachm...1&d=1256423045

הפנל עם המון אופציות (חלקם רעיונות של מיקי, תודות)

http://www.efly.co.il/forums/attachm...1&d=1256423045

עם מסך מוצלל.

http://www.efly.co.il/forums/attachm...1&d=1256423045

מוכן לטיסה.

http://www.efly.co.il/forums/attachm...1&d=1256423045

הפנל והמכסה של החלל הפנימי עשויים פרספקס שחור.

אשמח לראות מה את עושים.
GSיציק

יפה מאוד!

אני בדיוק השבוע גם סיימתי את המעבר דירה לארגז שלי אבל עקב חוסר
אמצעים הוא לא מתקרב לגימור של שלך.

הוא נוסה כבר בשטח אומנם אבל אני לא מרוצה מהמסך או מהממיר אנלוגי לVGA, אחד מהשניים גורמים לBLUR לתמונה.

בהקשר זה אני יצרף תמונה של שלי:

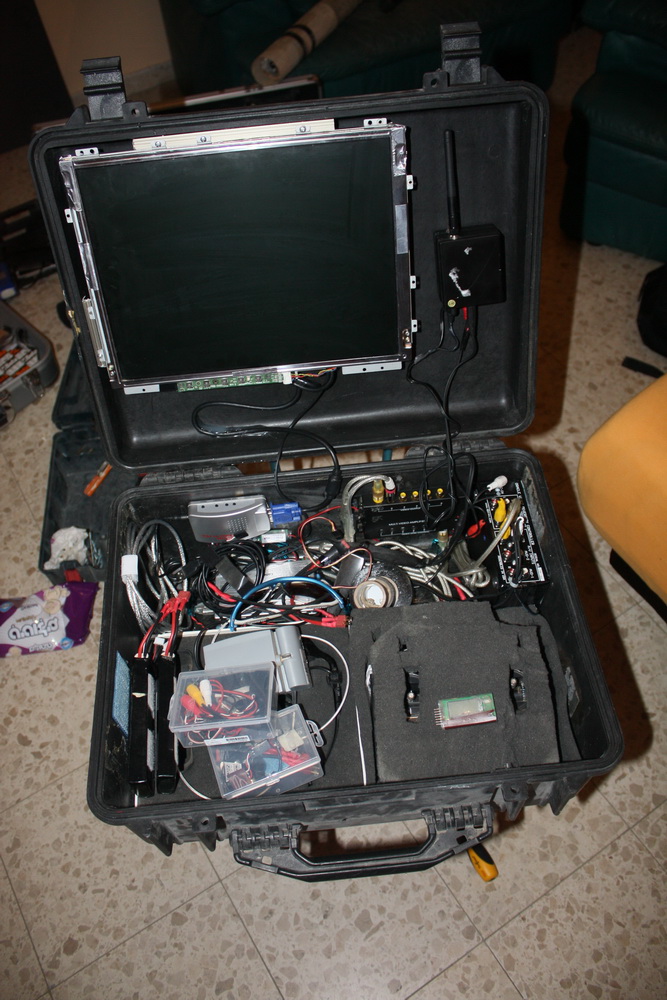

קובץ מצורף 15665

מכיוון שעדיין לא קיבלתי את כל המערכת לארגז אני לא סוגר אותו הרמטית בסגנון כמו אצלך.

ושוב תודה רבה למיקי על הרעיונות ועל העזרה!

איציק ...

ניראה מרשים ביותר !!

אהבתי

אני רואה שהחלפת את "הסלוטייפ"...
עכשיו זה ניראה טוב יותר, תתחדש.

באיזה מסך אתם משתמשים?
האם הוא עובד על 12V?

מאד יפה ומסודר... כמה מפסקים ? של מה כל המפסקים האלה?

אני סיימתי את שלי לפני תקופה קצרה וסיימתי לבדוק ולכוון את הכל בא...
אני בכייון קצת שונה שהכל נימצא במזוודה גם השלט הוא רק לFPV ולא לכל הטיסנים..
וגם סוללות ,וחלקים שצריך מידי פעם בשטח כל דבר במקום שלו..
את המקלטים אני לא שם במיזוודה אלה על חצובה באופן קבוע..
ומחבר את החצובה למתח ובננות לוידאו ואודיו לקופסת חשמל חיצונית שבניתי ...
כמובן שיש את הרגולטור למתח 5V בUSB ועוד יציאות וידאו למקרה שמישהו רוצה להחבר אלי עם משקפיים או מסך..
אצלי אין אוזניות במשקפיים אני שומע דרך רמקולים של המסך ובנוסף יש יציאה במסך לאוזניות אם רוצים..
לגבי מסך יותר גדול בשטח, האם זה נותן תמונה ממש טובה עם השמש?
בתמונה הראשונה המיזוודה עצמה שלט קופסה לסוללות ,קופסה לחלקים יש מקום מיוחד גם למטען (לא נימצא בתמונה..)
קורא כרטיסי זיכרון, שלט לDVR סוללה ספייר 4A למקור מתח של המיזוודה..
מסך עם רמקולים והגברה לאודיו..
DVR,אורכל, משקפיים, מפצל USB ,וזוג סוללות מחוברות במקביל ליתיום שנותנות ביחד 8A...
המזוודה צורכת סך הכל 2A עם החצובה ביחד..
http://up176.siz.co.il/img1/nlnmhwzfdk2y.jpg


תמונה שניה, עם המסך פתוח...
http://up177.siz.co.il/img3/oqijwndwv3zm.jpg

הקופסה החיצונית לחצובה..

http://up178.siz.co.il/img3/hm3zvynyhnit.jpg


והחצובה..

http://up178.siz.co.il/img2/yzd0jznie3mg.jpg

זהו.. אם יש הצעות לשיפור הדברים אשמח..

איציק .
ה-GS הזה נראה 1000$ :D (וכנראה עולה כך)
תגיד איזה מפעל יצר לך אותו ???? :)

יש כבוד למטיסי FPV בארץ.... :cool:

(זהירות הנעה קרה... המבין יבין:)

ציטוט:

---

נכתב במקור על ידי mini_guy

באיזה מסך אתם משתמשים?
האם הוא עובד על 12V?

---

כן אלו מסכי מחשב ישנים בד"כ שעובדים על 12V.

כמו שכבר יודעים איגל3 וRV מוציאים בקרוב מקלט GPS לאנטנה עוקבת ..
איך החיבור הולך להתבצע? הוידאו גם יהיה מחובר דרכו? מתח?
גיא.

איציק, יפה מאוד, ממש מרשים !

אתה זוכר שאסור לנסות להעביר דברים כאלו בשדה התעופה..... :)

וואו, - אין לי מילים!.
בעצם, יש לי שלוש: "היכן האישה יושנת?"..
אין על המקצוענות של איציק - סוף מעשה במחשבה למידה תיכנון וביצוע כמו שרק איציק יודע.
כל הכבוד.

תודה לכולם:
גיא (המשוגע) אולי תסדר את הארגז יאה עצלן, היית אצלי לפני איזה חודשיים ומאז לא קרה כלום... יהיו לך ג'וקים שם:D

גיא (המיני) המסך עובד ב 12 וולט. חיפשתי ביד2 ומצאתי כל מיני גרוטאות בערך בסביבות ה 300 שקל. אחרי חודש חיפוש, אני מציץ על המסך של אשתי (19" ) ואני רואה שיש לה חיבור ל 12וולט.
אמרתי לה שאם היא שוכבת איתי אני רוכש עבורה מסך 22" במבצע 800 שקל. נכון שהוספתי 500 שקל אבל קיבלתי ... מסך כאילו.

גיא (אז אולי) כל הציוד שצריך להטסה חוץ מהחצובה ובסיס האנטנה נמצא מתחת לחיפוי השחור.
כל הכפתורים בצד על פנל קבוע, נכנסים במקביל למסך וכל השאר דופן עולה. צמוד למכסה מבפנים כיסים לכבלים וכלי עבודה ובתוך הארגז כל שאר הציוד:
מגבר וידאו, ממיר וידאו לVGA, מייצב מתח, מקלט וידאו, אנטנה פצ', משדר RC, DVR, משקפיים, סוללת ארגז (7 אמפר), סוללת גיבוי (3 אמפר), מפצל USB, כבלים שונים...... מספיק ציוד?
בקשר למערכת עקיבה, לקחתי את זה בחשבון. הכבל שמתחבר למקלט הוידאו תחבר לארגז דרך קונקטור של 10 פינים +/- 12V, וידאו, אודיו, +/- 5V לסרבויים, כבל DATA )

מוטי זה נראה אלף דולר אבל עלה מליון..... על עלות המסך סיפרתי, המזוודה מתנה, גובל פתיחה פורק ממתקן לנייר ניגוב ידיים, מפסקים חלק מ DX וחלק נרכשו באריהב סה"כ 150 שקל, פרספקס שחור 120 שקל פלוס חתיכה שקופה למסך (ויתרתי), פוליגל נשאר בבית מפרוייקט של הילדים, ממיר קיבלתי מתנה על עזרה ישנה..... זה הכל, 270 שקל. סליחה את המדבקות עשיתי בעבודה.

ניר עם כל הכבוד לחייל האוויר עברתי לטייפ של תעלות מזגנים, בצבע גברי כמובן, עובד פיקס.

יוסי חשבתי שתגיד שזה נראה כמו פלש גורדון....

Observer האישה, ראה ערך מסך. תודה על הפרגון.

כמה זה שוקל ? זה עושה רושם שצריך הודי קטן (סטייל טארק) שיסחוב את המשקולת הזו....
