מי זוכר את ה DIU שהבאנו מאוסטרליה?
קובץ מצורף 20410

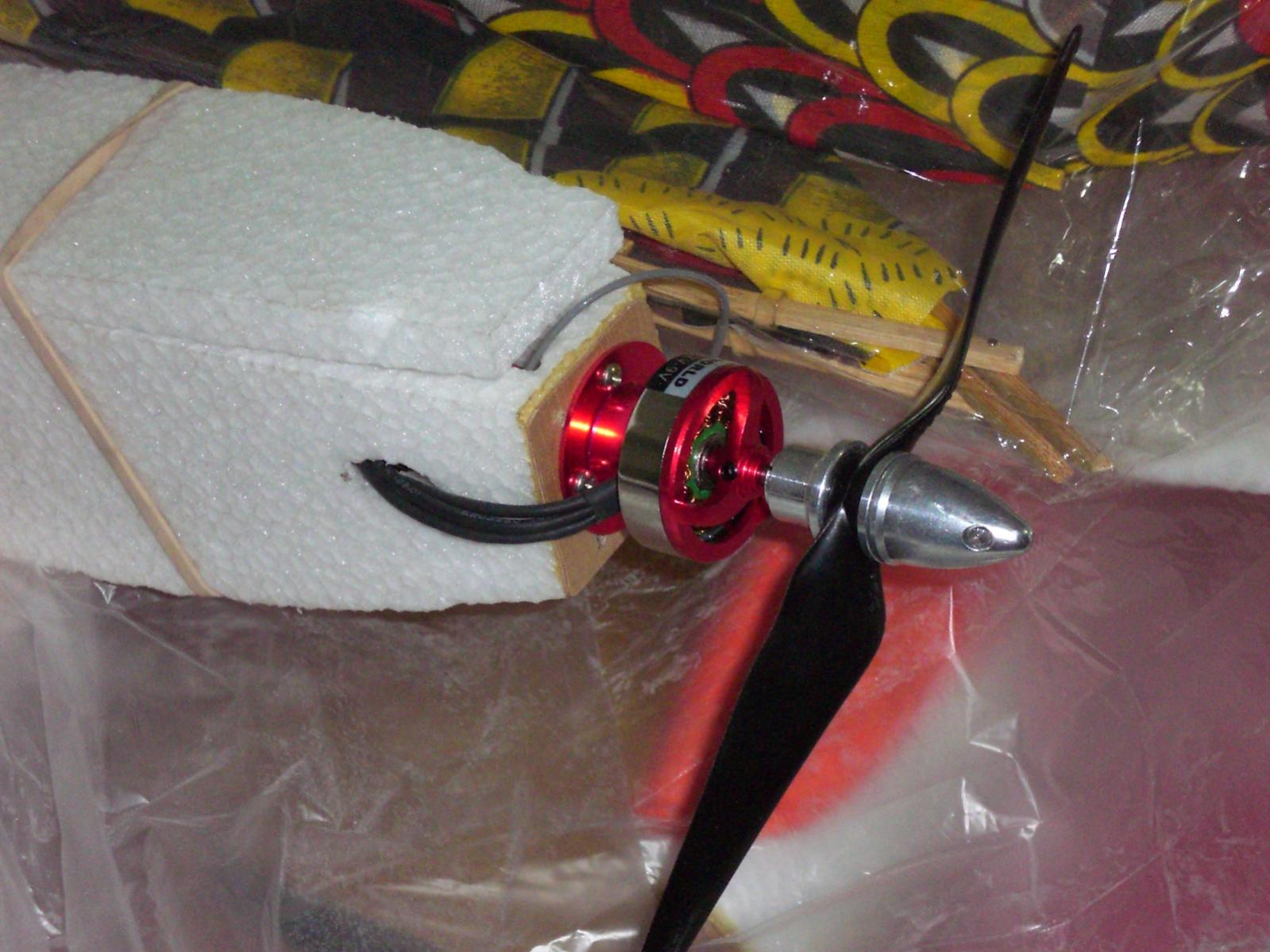

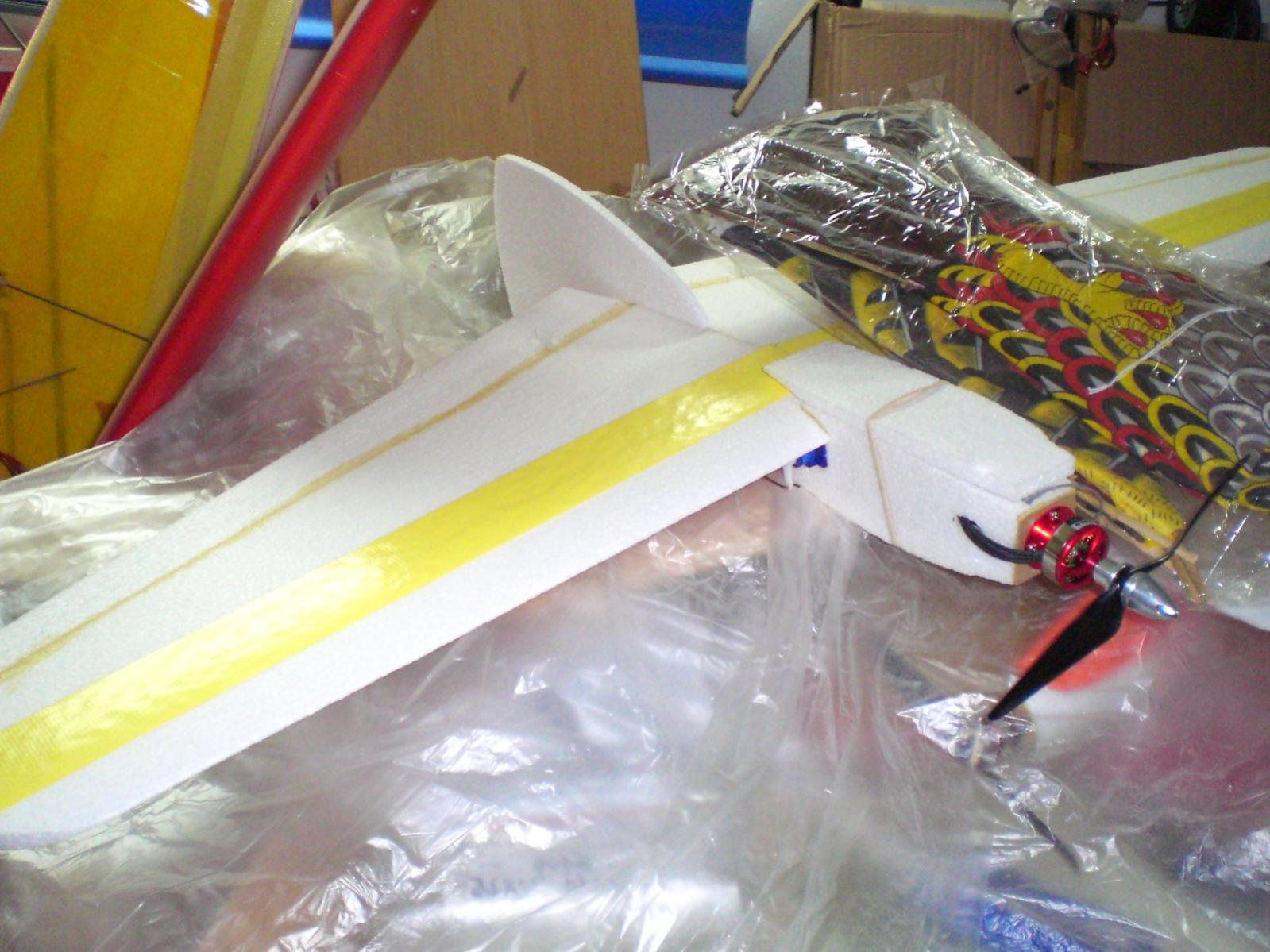

כלי צוקי מעודכן עם מנוע קטן
קובץ מצורף 20411

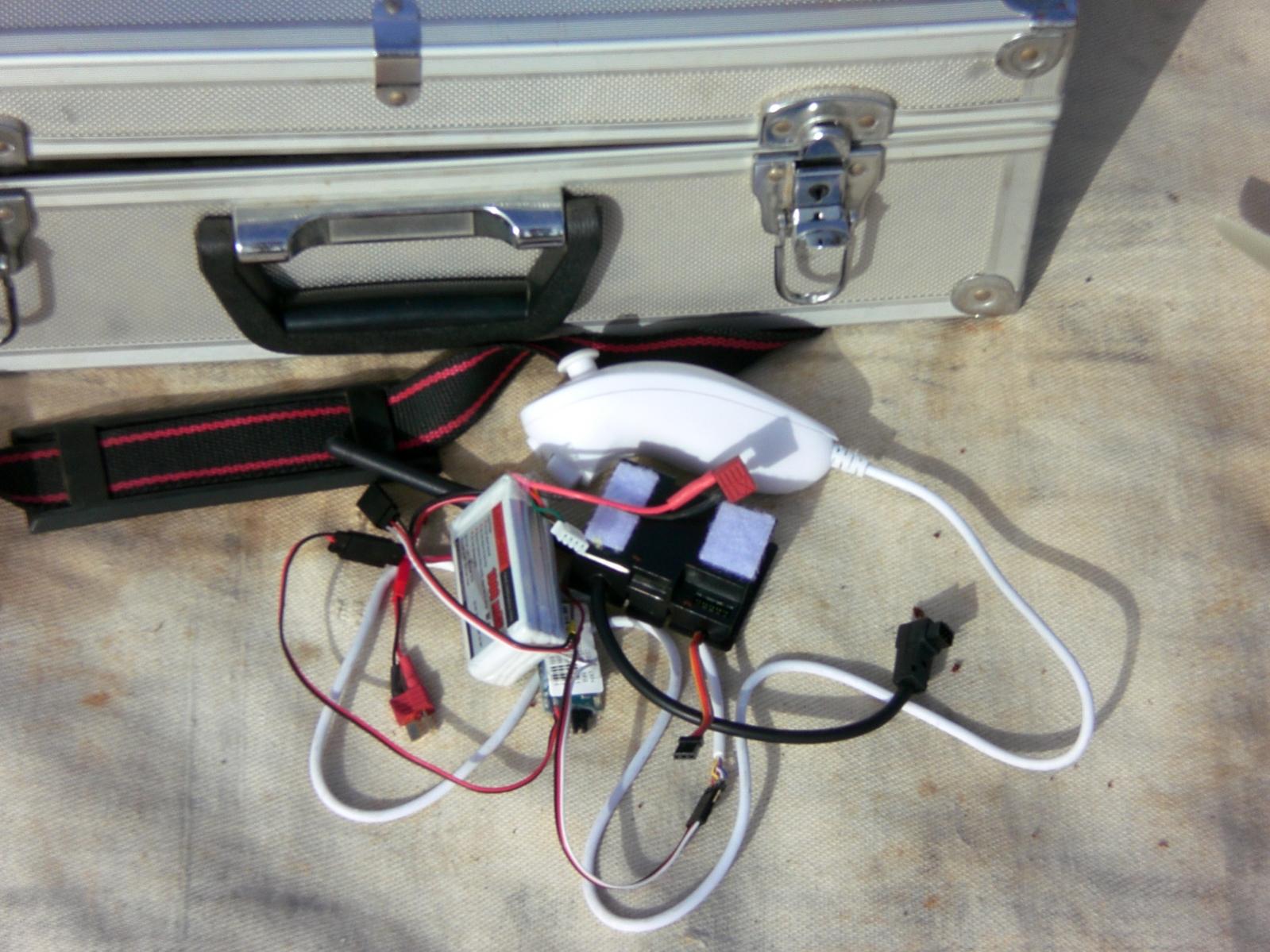

ואיך מטיסים כלי ממזרי כזה?
עם ננצ'וק כמובן
קובץ מצורף 20413

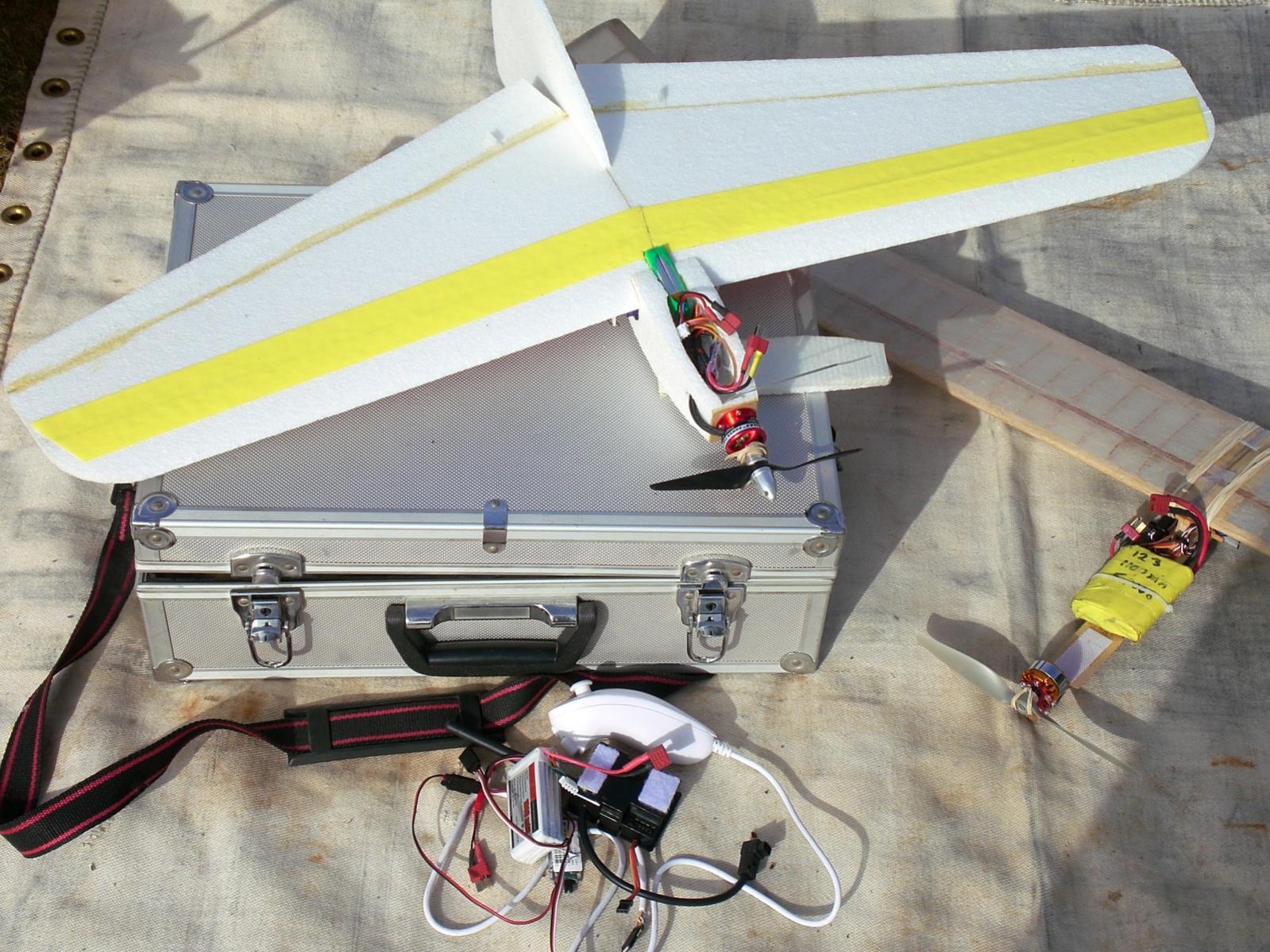

כל הערכה:
קובץ מצורף 20412
והכל תיחכום ישראלי מקרית אתא
מי שלא מכיר אז פיטר fmkit מפורום FPV הוא המפתח והיצרן.
השליטה על הכלי נעשית על ידי הסטיק הקטן וההקסלרומטרים שבידית. תנועות יד ימינה שמאלה קדימה ואחורה.
טיסת ניסוי מוצלחת נערכה בשבת האחרונה בגעש.
מי שרוצה להתרשם מוזמן :)
איתי
נ.ב. שכחתי ... הננצ'וק הוא המשדר שמחובר למודול סיני פושט |-)
מדהים!
ניר
אין מילים!
הננצ'וק בפעולה ע"י פיטר
אני מניח שחיברתם את הנונצ'ק ליצאת הטריינר אפשר יותר פירוט על איך עשיתם אותו?
הננצ'וק הוא משדר בעצם בדומה לכל משדר אחר שמקבל מודול שידור לתוכו.
הוא מוציא סיגנל הנקרא PPM כפי שמוציא המשדר ביציאת הטריינר או ביציאת הפינים אליהם מתחבר המודול.
כדי לשדר למקלטי טיסנים הננצ'וק מחובר למודול שידור שאצלי זה מודול סיני כפי שאפשר לראות בתמונה. אצל פיטר זה משהו מתוחכם יותר אחר.
בכל מקרה הננצ'וק מהחנות עובר התאמה על ידי פיטר כדי להוציא את האותות המתאימים בדומה למשדר רגיל.
;)
ניתן גם לחבר את הננצ'וק לכניסת טריינר בשלט רגיל (כמובן תוך התאמת מתחים) ולהטיס דרך השלט.
http://www.rcgroups.com/forums/attac...mentid=2840762
למה לא שיתפת גם אותנו ?
תוכל לפרסם תוכנית חיבור בין הננצוק למודול הסיני כולל חיבור סוללה?ציטוט:
נכתב במקור על ידי IttaiP

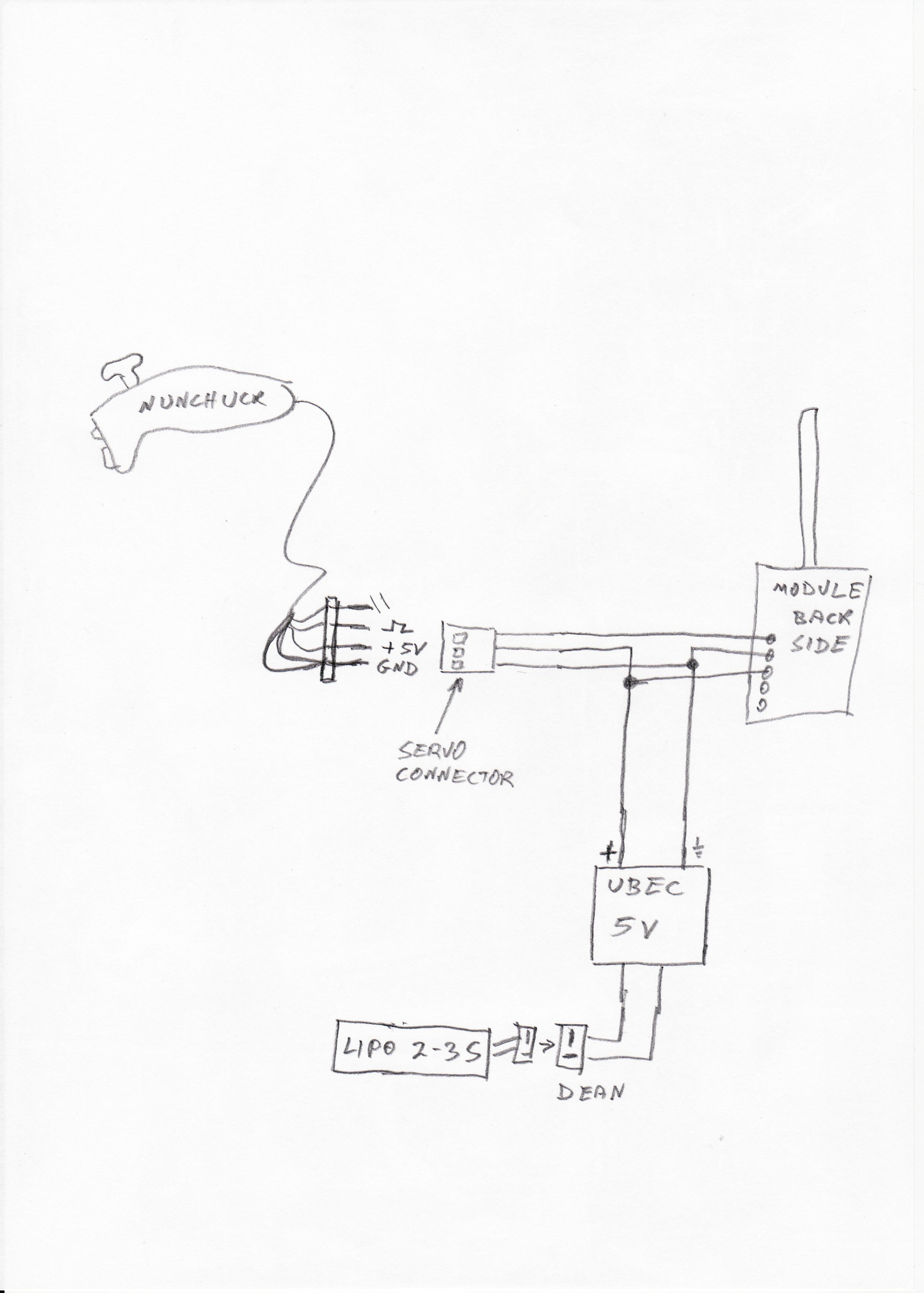

סכמת חיבור:
קובץ מצורף 20918

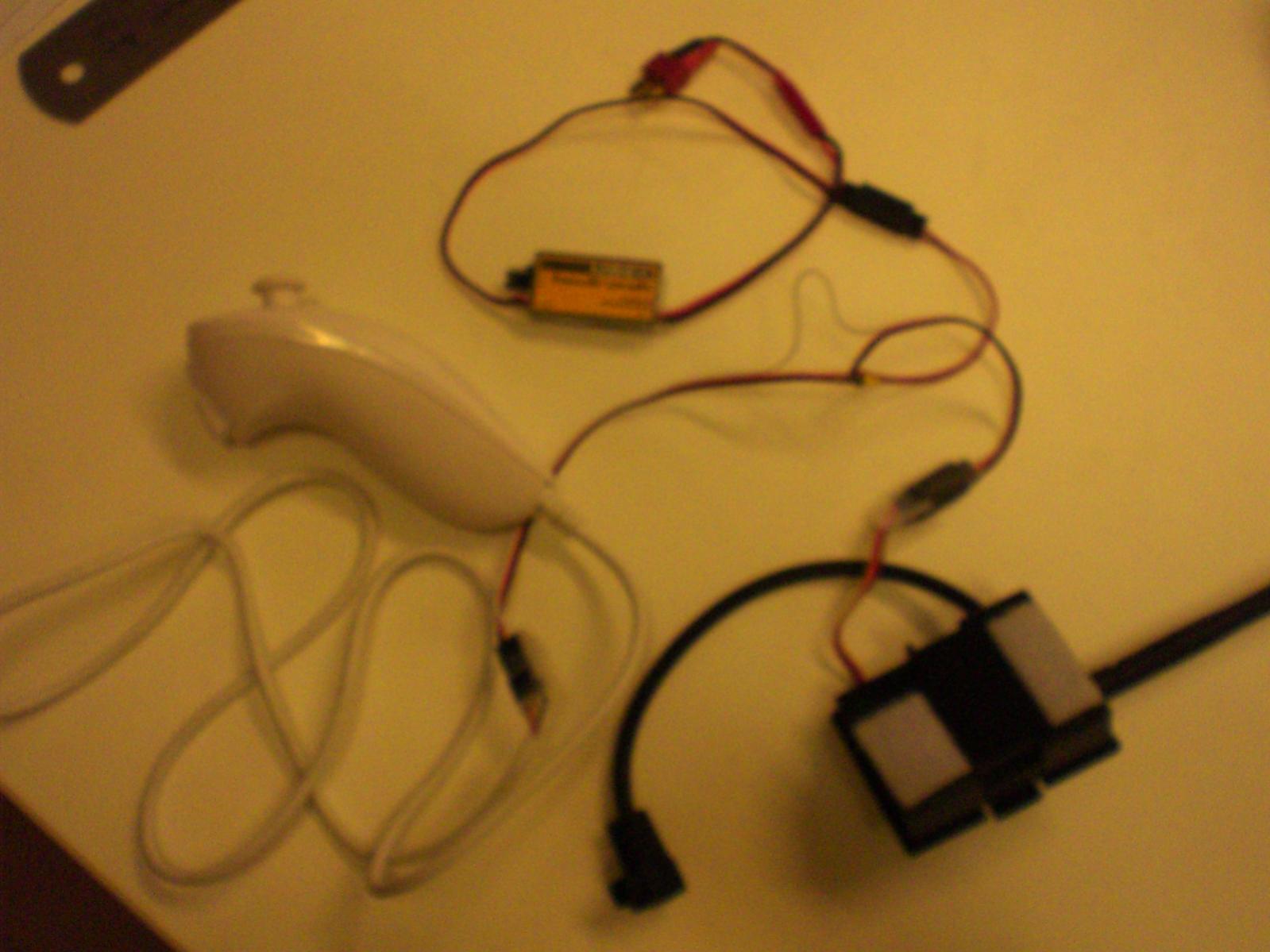

כל המערכת:
קובץ מצורף 20919

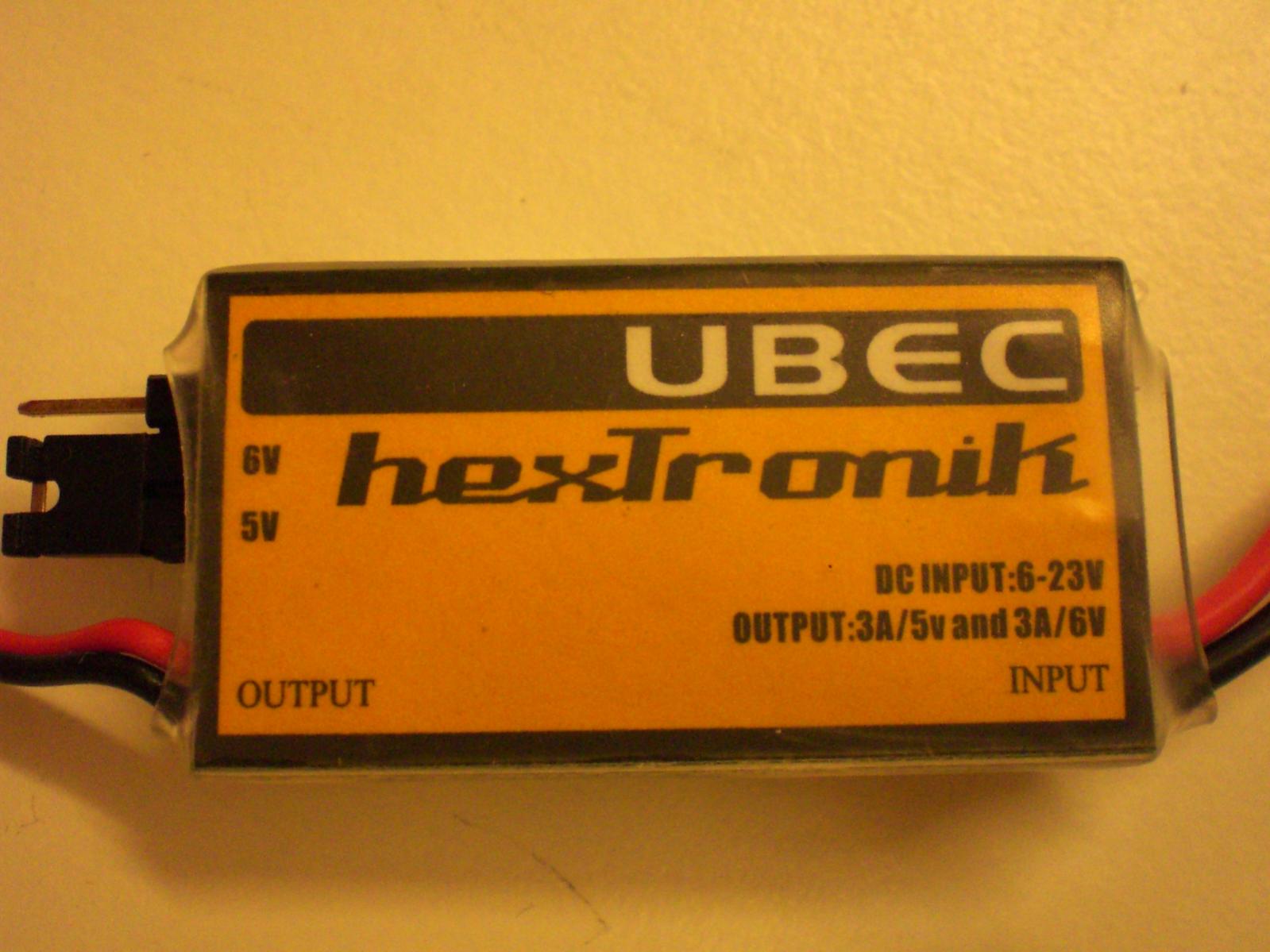

5V UBEC:
קובץ מצורף 20920

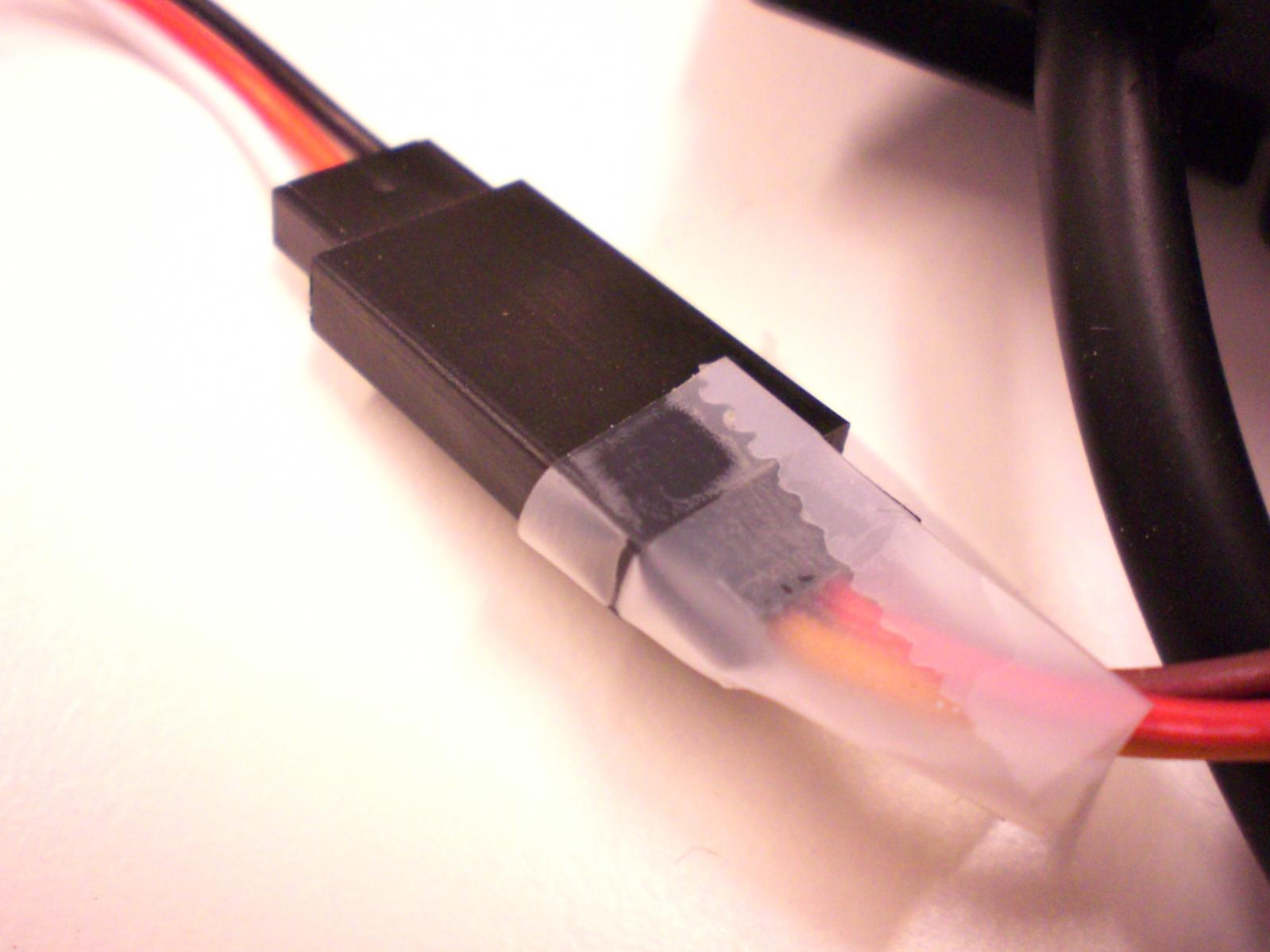

חיבור הננצ'וק:
קובץ מצורף 20921
קונקטור למודול הסיני:
קובץ מצורף 20922

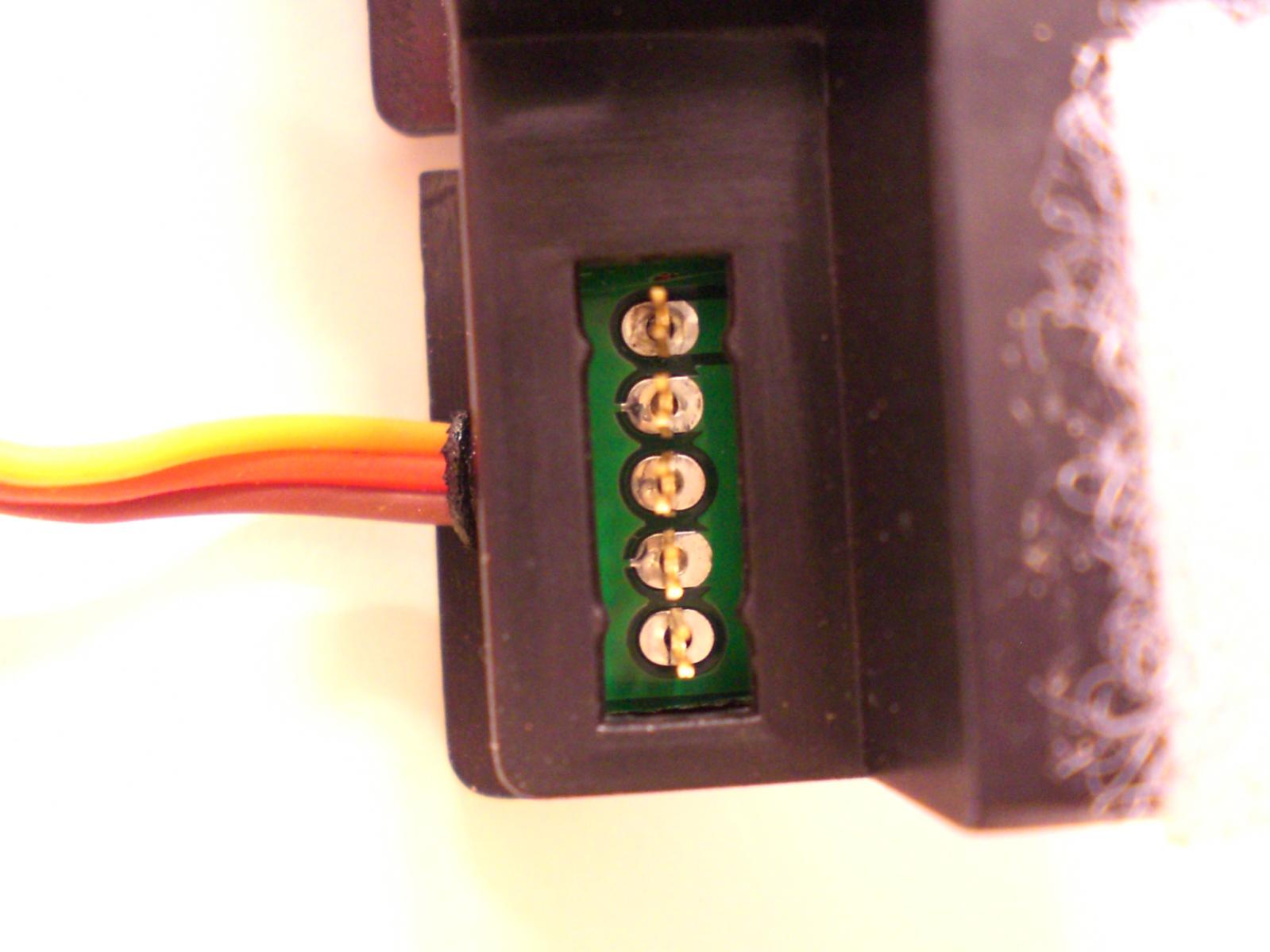

המודול הסיני מאחור (ללא כיסוי הפלסטיק)
קובץ מצורף 20923
את החיבור יש לעשות מבפנים ולא להסיר את כיסוי הפלסטיק

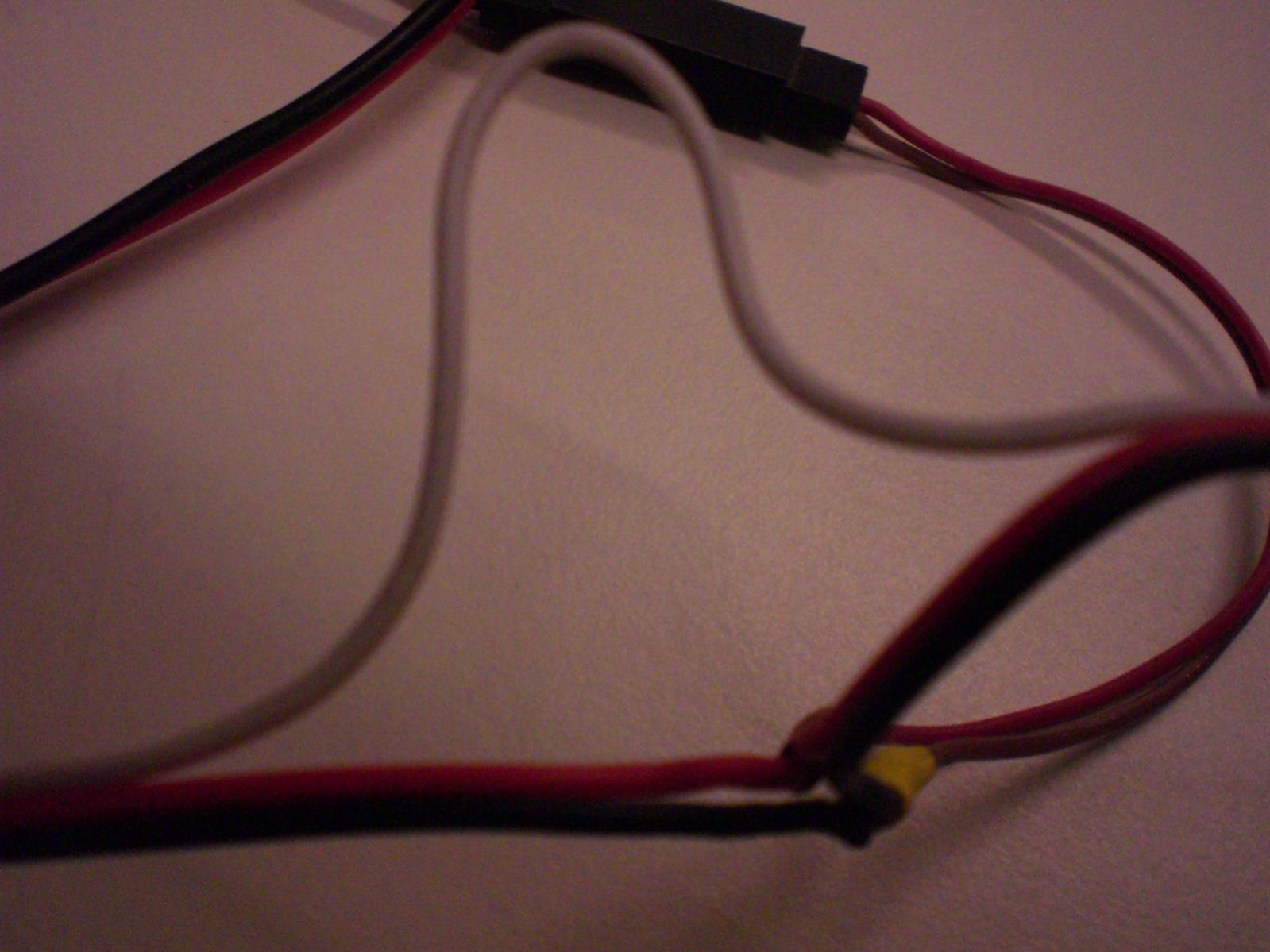

חיבורי הכבל:
קובץ מצורף 20924
החוט הלבן הוא הסיגנל שעובר ישירות מהננצ'וק למודול.
האדום והלבן הם חוטי המתח
תודה רבה.
