בניית כנף והגהים לSHADOW

היי לכולם,

כמו שרובכם בטח מכירים הShadow200 שבניתי עבר בסביבות ה200 שעות טיסה (הרוב FPV)
והחלטתי שהכלי זקוק לשיפוץ.

את הגוף (הפוד) של הכלי כבר שיפצתי (תודה למי שהמציא את הקאוולר ולאמא של דרימר)
ולאחר ישיבת מערכת שערכתי עם הכיסאות הריקים בבית הוחלט לבנות כנף חדשה מבלזה שתשפר את היעילות האווירודינמית של הכלי (שינוי פרופיל, הורדת משקל, צימצום גרר)

בחלק מהשינויים שהחלטתי אני רוצה למקם את האנטנת מקלט בצורה אנכית על מנת לקבל טווח מקסימלי- השאלה היא האם תהיה משמעות אווירודינמית רצינית אם האנטנת מקלט (שתמוקם בצינור קשיח) תבלוט בצורה אנכית כ80 ס"מ מהכנף (כמו במכוניות על שלט)
והאם יש למישהוא רעיון יצירתי אחר לאנטנה אנכית (שלא כולל קיצור אנטנה או מעבר ל2.4GHZ)


תודה,
איתי.

במקום צינור אתה יכול להחליף את האנטנה בפלדה קפיצית 1.5 מילמטר באורך המתאים, יהיה קצת גרר והאנטנה תתכופף מהמהירות אבל תרויח טווח...:)

ציטוט:

---

נכתב במקור על ידי ZvikaF

במקום צינור אתה יכול להחליף את האנטנה בפלדה קפיצית 1.5 מילמטר באורך המתאים, יהיה קצת גרר והאנטנה תתכופף מהמהירות אבל תרויח טווח...:)

---

המשדר/מקלט שרכשתי לאחרונה מצוייד באנטנה כנ"ל שירדה מטיסן ג'ט כלשהו... היה שייך לליאור.
אני יודע שאוריינטציה כזו משפרת טווח. לגבי הגרר, ברור שעדיף 1.5 מ"מ ע"פ צינורית של 3 מ"מ.
לא ברור לי כמה גרר (ואטים או גרמים) זה מוסיף, אבל להלן התייחסות לעניין מספר שאני נעזר בו לאחרונה בתכנון הטל"ט שלי.

http://www.efly.co.il/forums/attachm...0&d=1223057768

יש תמוןנה?

נוסחת הגרר:
D=0.5 x Row x V^^2 x S x Cd

Row = צפיפות האויר -> 1.225 ק"ג למטר מעוקב
V = מהירות במטר לשניה - נניח 80 קמ"ש - 22 מטר\שניה (בריבוע = 144)
S = שטח חתך - מוט פלדה 1.5 מ"מ באורך 1 מטר = 0.0015 מטר מרובע
Cd = מקדם גרר - עבור חתך מעגלי במהירות וגודל שכזה כ 1.1 (שזה גבוהה מאוד..)


הגרר שיתקבל 0.49 ניוטון
הספק נדרש 10.8 וואט....

שים לב שההספק הנדרש עולה בריבוע למהירות. :)

חישובצביקה.

ציטוט:

---

נכתב במקור על ידי ZvikaF

נוסחת הגרר:
D=0.5 x Row x V^^2 x S x Cd

Row = צפיפות האויר -> 1.225 ק"ג למטר מעוקב
V = מהירות במטר לשניה - נניח 80 קמ"ש - 22 מטר\שניה (בריבוע = 144)
S = שטח חתך - מוט פלדה 1.5 מ"מ באורך 1 מטר = 0.0015 מטר מרובע
Cd = מקדם גרר - עבור חתך מעגלי במהירות וגודל שכזה כ 1.1 (שזה גבוהה מאוד..)


הגרר שיתקבל 0.49 ניוטון
הספק נדרש 10.8 וואט....

שים לב שההספק הנדרש עולה בריבוע למהירות. :)

חישובצביקה.

---

צביקה, הסדר גודל לא נראה לי מתאים, 11 וואט זה המון? תבדוק את עצמך.
אפיקורסיציק

אכן המספרים מתאימים - אבל לפתרון של בעייה אחרת....:) (לא מצליח לשחזר את הטעות..)

המספרים הנכונים הם 0.145 ניוטון שזה הספק נדרש של 3.2 וואט.

כמו שכתבתי למעלה שינוי קטן במהירות יהיה שינוי גדול בהספק, גם הטיית האנטנה לאחור תשנה את החתך האפקטיבי העגול לאליפטי שיכול להוריד את מקדם החיכוך לערך של 0.7 ,כמוכן האורך לפי איתי יהיה 80 ס"מ שזה 20% פחות...

צביקה,
לא יאומן, באמת אפשר לחשב כאלה דברים...תיכף תגיד לי שיש אנשים שמתפרנסים מזה? :p

ד"א, התקשרתי ל"גרר שמעון" מיבנה לברר - הוא אכן משתמש באותה נוסחה.

שחר

ציטוט:

---

נכתב במקור על ידי Itay4D

היי לכולם,

כמו שרובכם בטח מכירים הShadow200 שבניתי עבר בסביבות ה200 שעות טיסה (הרוב FPV)
והחלטתי שהכלי זקוק לשיפוץ.

את הגוף (הפוד) של הכלי כבר שיפצתי (תודה למי שהמציא את הקאוולר ולאמא של דרימר)
ולאחר ישיבת מערכת שערכתי עם הכיסאות הריקים בבית הוחלט לבנות כנף חדשה מבלזה שתשפר את היעילות האווירודינמית של הכלי (שינוי פרופיל, הורדת משקל, צימצום גרר)

בחלק מהשינויים שהחלטתי אני רוצה למקם את האנטנת מקלט בצורה אנכית על מנת לקבל טווח מקסימלי- השאלה היא האם תהיה משמעות אווירודינמית רצינית אם האנטנת מקלט (שתמוקם בצינור קשיח) תבלוט בצורה אנכית כ80 ס"מ מהכנף (כמו במכוניות על שלט)
והאם יש למישהוא רעיון יצירתי אחר לאנטנה אנכית (שלא כולל קיצור אנטנה או מעבר ל2.4GHZ)


תודה,
איתי.

---

:eek::eek::eek:, אתה מוכן להסביר ?

ציטוט:

---

נכתב במקור על ידי ShaharBD

צביקה,
לא יאומן, באמת אפשר לחשב כאלה דברים...תיכף תגיד לי שיש אנשים שמתפרנסים מזה? :p

ד"א, התקשרתי ל"גרר שמעון" מיבנה לברר - הוא אכן משתמש באותה נוסחה.

שחר

---

אהבתי :):D

ציטוט:

---

נכתב במקור על ידי ShaharBD

צביקה,
לא יאומן, באמת אפשר לחשב כאלה דברים...תיכף תגיד לי שיש אנשים שמתפרנסים מזה? :p

ד"א, התקשרתי ל"גרר שמעון" מיבנה לברר - הוא אכן משתמש באותה נוסחה.

שחר

---

המילה מתפרנסים "חזקה" מידי , עוסקים נשמע יותר טוב, להתפרנס אפשר מהיי-טק לא מגררטק :rolleyes: או באנגלית - דראג-טק או דרק-טק

רק יוסי מ"גרר שמעון" יכול להתפרנס מחישוב גרר "גיברת אני גררתי 3 ק"מ לפי 10 שקל לקילו סה"כ 150 שקל" :)

גררביקה

ציטוט:

---

נכתב במקור על ידי b1yossi

:eek::eek::eek:, אתה מוכן להסביר ?

---

אני אסביר לפני שאיתי יסביר בדרכו שלו. שדרגתי לו את כל הכן נסע-תחתית גוף בקוולר ופיבר גלס. אמא שלי ויתרה על זה שאני אגיע בזמן לארוחת ערב.
עכשיו הכלי עמיד לנחיתות באופן ממש טוב. אני רעב.

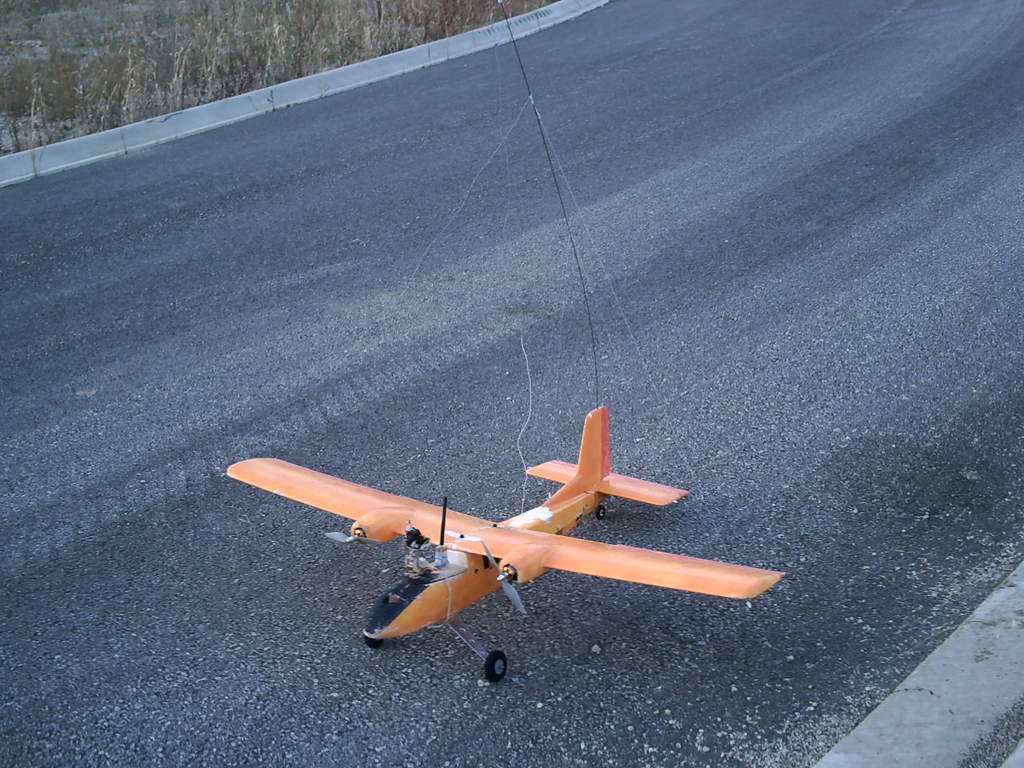

איתי הנה משהו שיעניין אותן מאוד.. הבחור עשה בדיוק את מה שרצית עם פתרון מעניין:
קובץ מצורף 3000
אגב הוא הגיע ל 8KM :eek: זה כפול ממה שאנחנו הגענו בטיסות בבית שקמה.
http://www.rcgroups.com/forums/showthread.php?t=940602

ציטוט:

---

נכתב במקור על ידי ZvikaF

במקום צינור אתה יכול להחליף את האנטנה בפלדה קפיצית 1.5 מילמטר באורך המתאים, יהיה קצת גרר והאנטנה תתכופף מהמהירות אבל תרויח טווח...:)

---

הפלדה לא עלולה לשמש כחוסם (כלוב פאראדי) לגלי הרדיו ?

ציטוט:

---

נכתב במקור על ידי sharonx

הפלדה לא עלולה לשמש כחוסם (כלוב פאראדי) לגלי הרדיו ?

---

חושבני שצביקה התכוון להשתמש בפלדה בתור אנטנה.

תודה מעיין, כבר הקדמתי אותך וראיתי תסרטון לפני כמה ימים.
למען האמת יש בעיה עם צינור פלדה מכיוון שהוא גמיש ומתנדנד לצדדים ולדעתי הוא יגרום לחוסר יציבות בכנפיים.


איתי,
אילת CITY....
