חופת גימבל מודולרית

היי,
את המפלצת CO5 שלי אתם מכירים מפורום FPV, לאחר TEST FLIGHT מוצלח עם ציוד הוידאו ע"ג ה-ARCUS החלטתי לשים גז על מתקון ה CO5. רציתי חופה נתיקה כך שלא אהרוס את הצורה של הדאון מכיוון שארצה בעתיד לשדרג ציוד ואין לי מושג איזה מצלמה/ציוד אשים שם, בקיצר עשיתי פלטפורמה לגימבל/עוד POD עליון שיורכב עוד ציוד בעתיד, כנראה לטובת ODS.

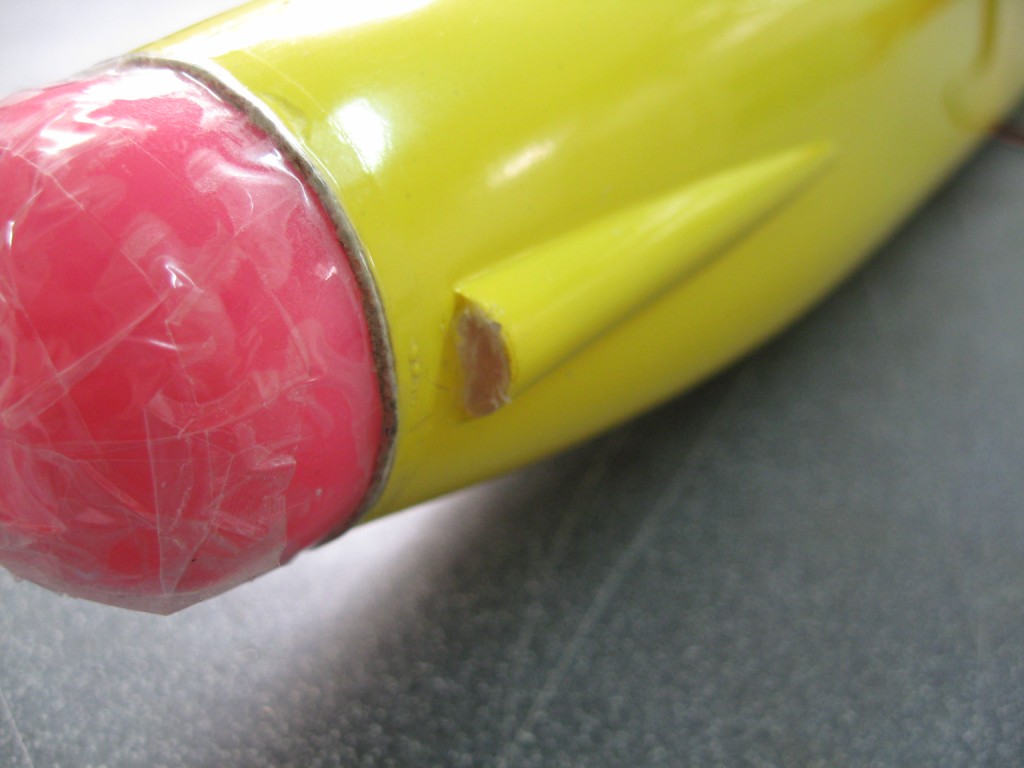

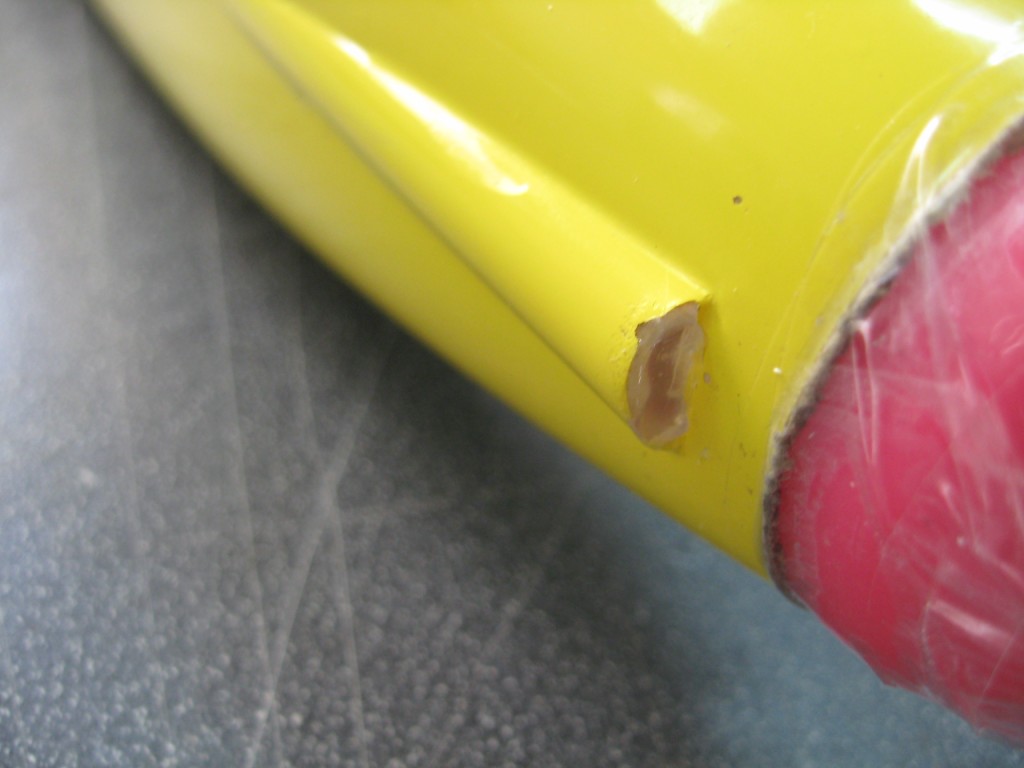

החלטתי להשתמש בכונסי האויר בתור מה שימרכז את החופה וכך תהיה התאמה מושלמת בלי תזוזה, מליתי בדבק חם אתה כונסים כדי שהבדים לא ידבקו פנימה:
קובץ מצורף 2839
האטימה:
קובץ מצורף 2835
קובץ מצורף 2836

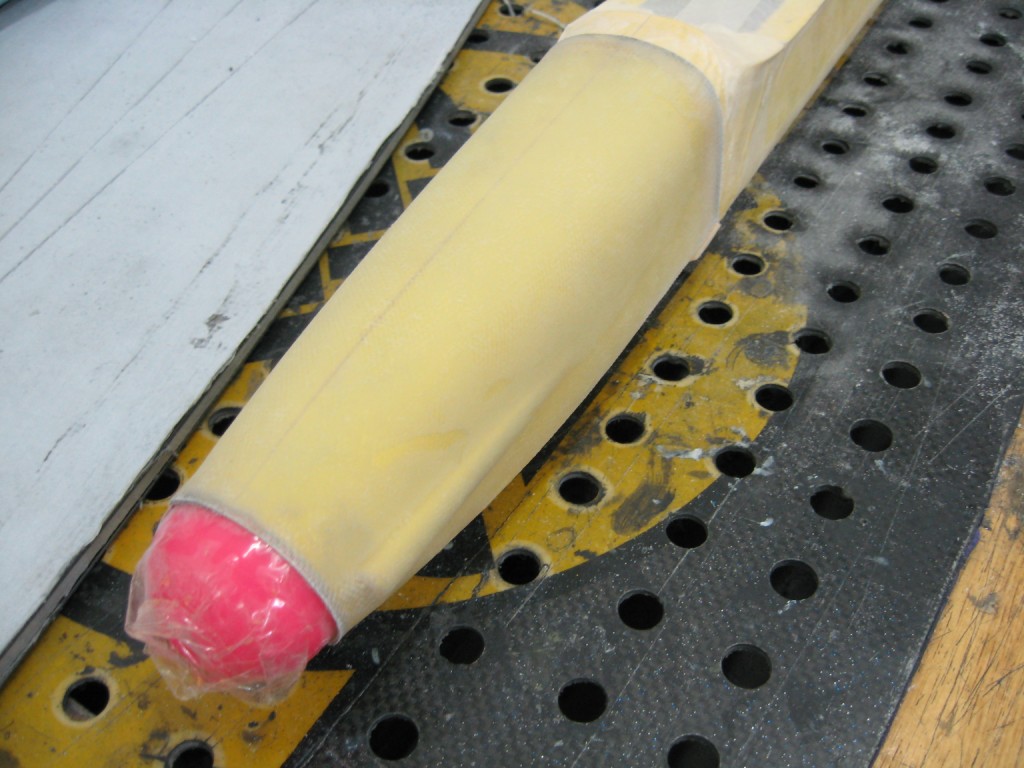

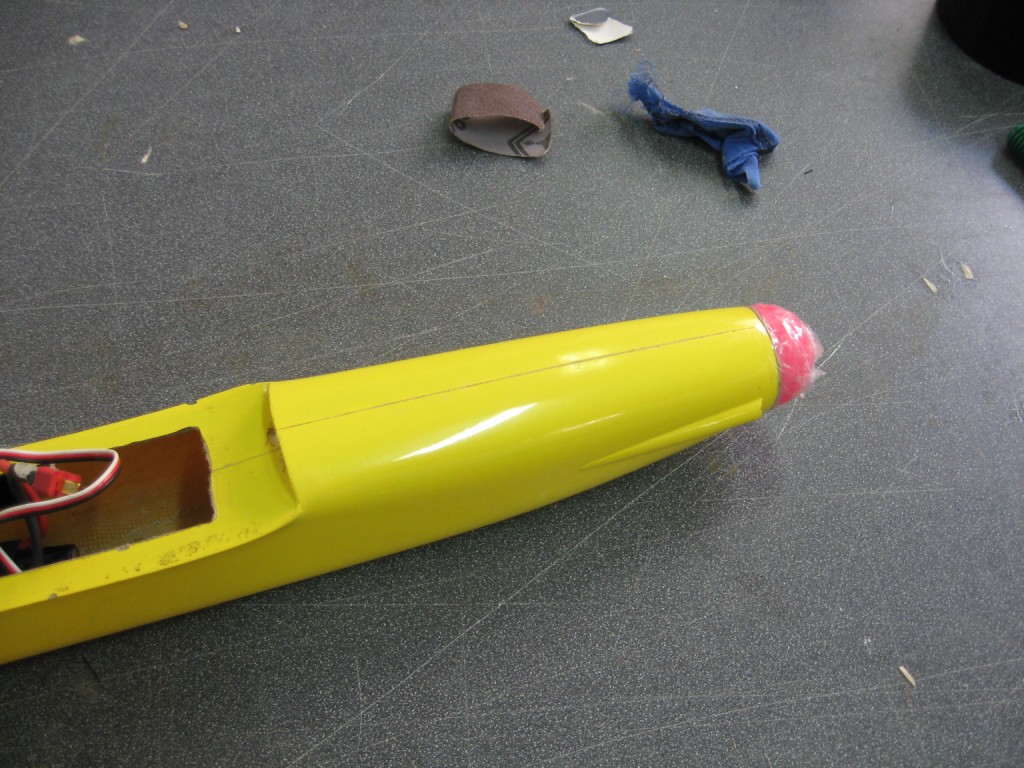

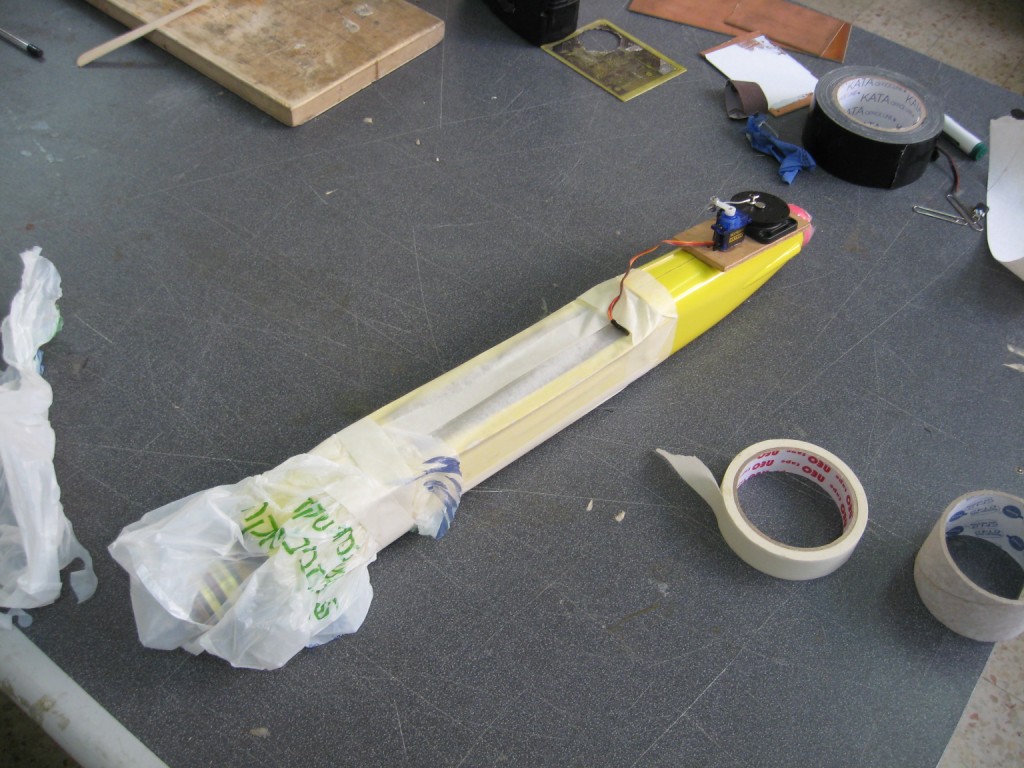

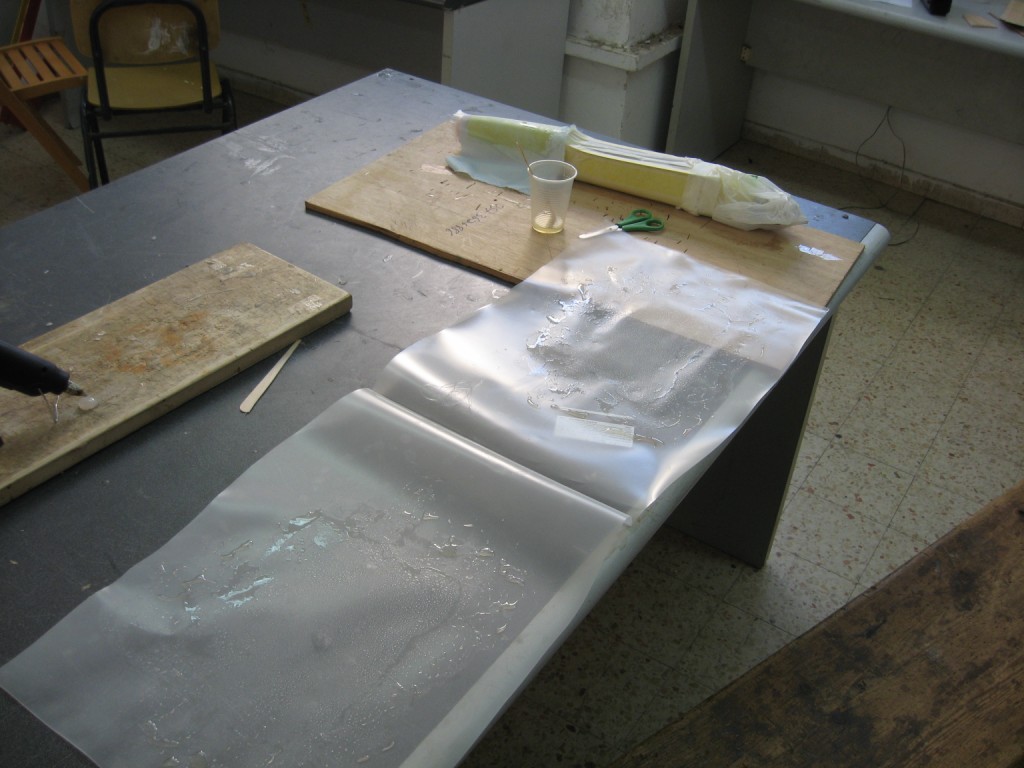

ויקסוס הכלי כדי שלא ידבקו הבדים:
קובץ מצורף 2837
מיגון שאר הכלי מדבק ואילוסטרציה:
קובץ מצורף 2834
קובץ מצורף 2838

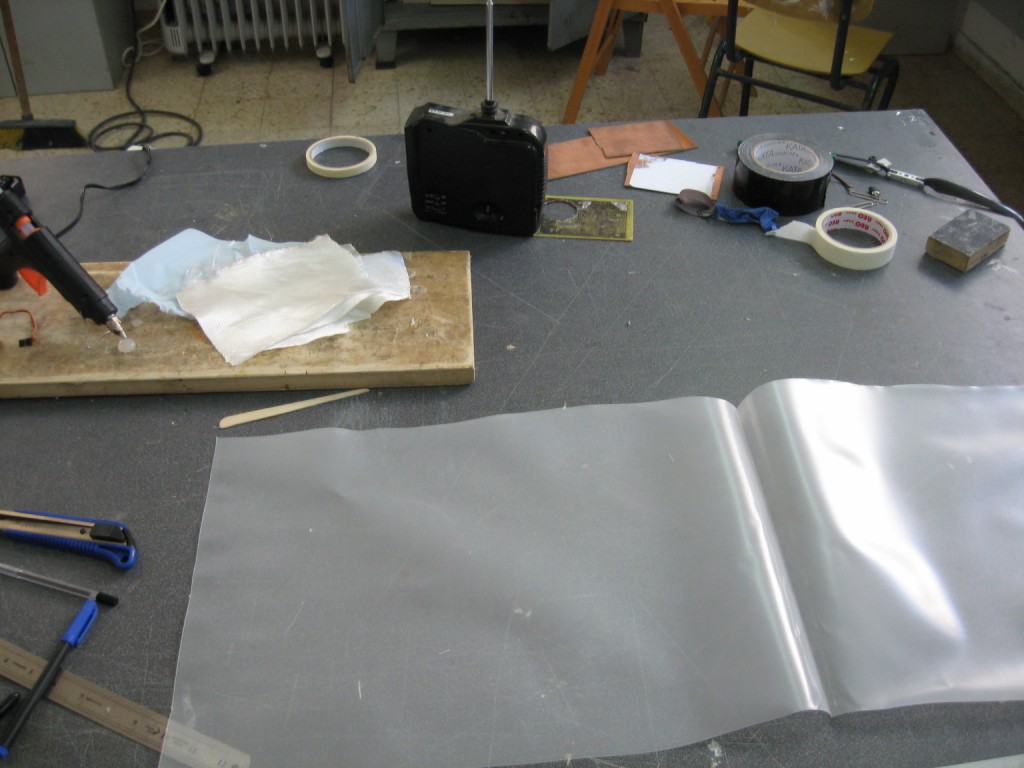

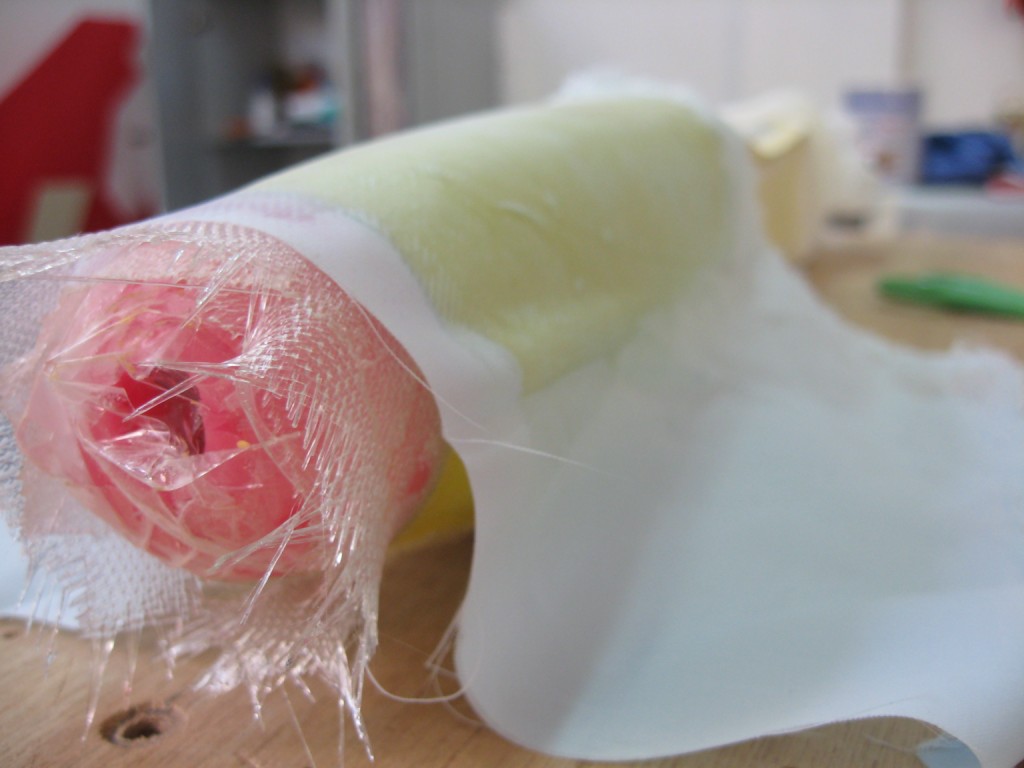

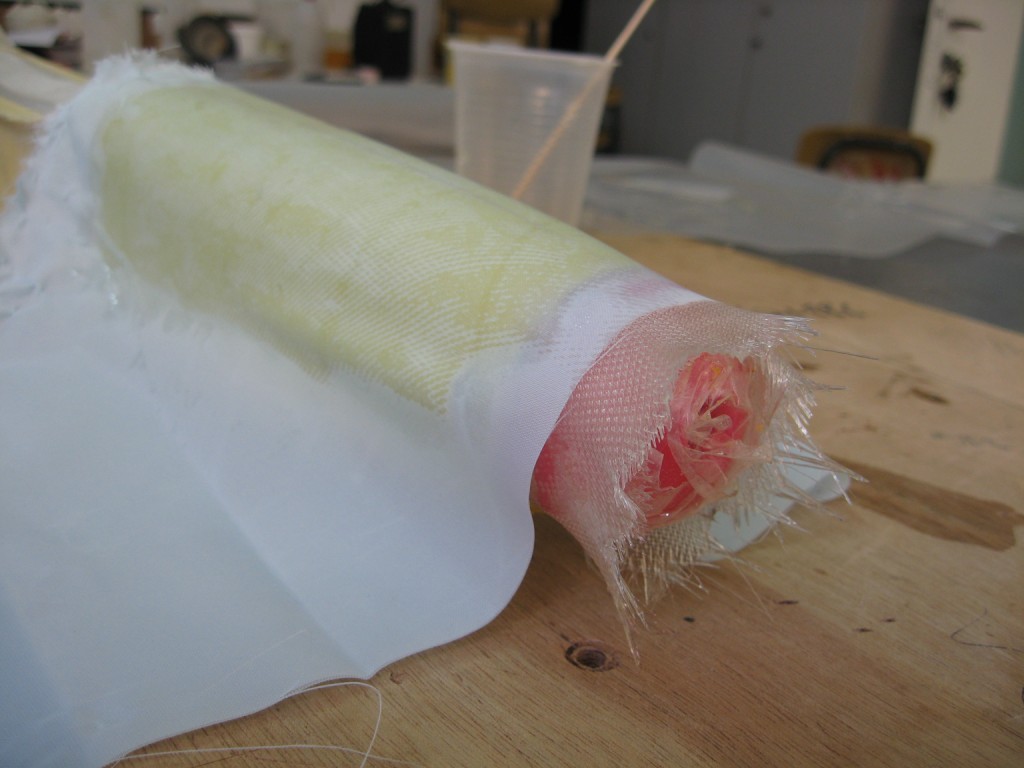

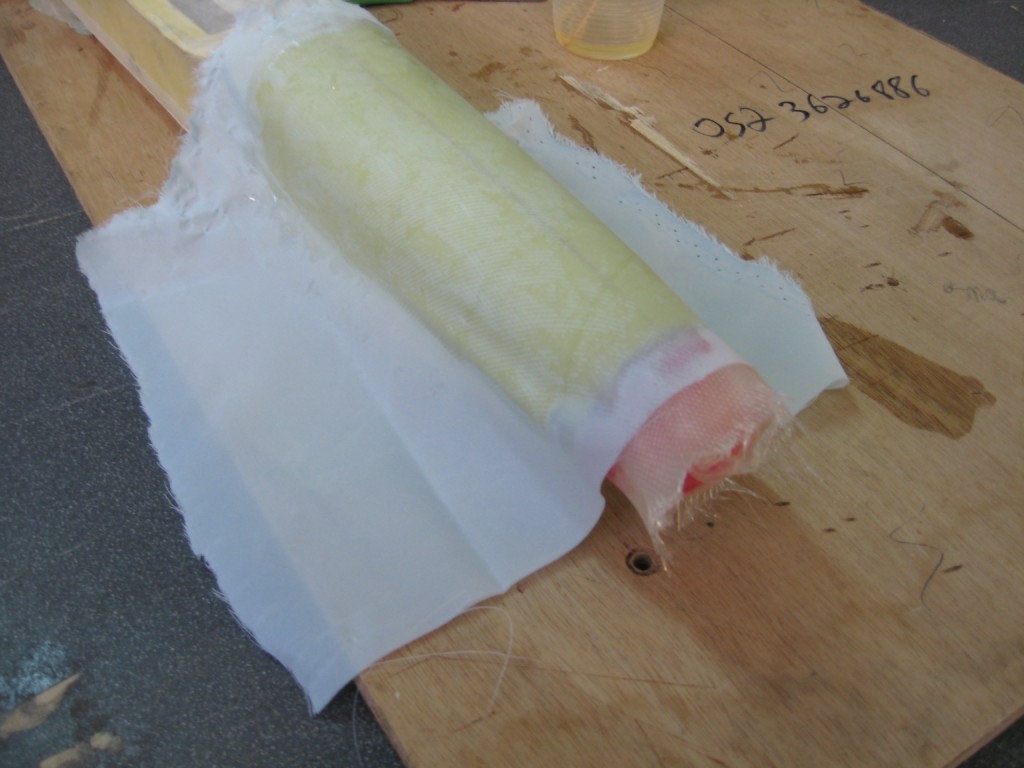

בדים מוכנים, יאללה להספגה:
קובץ מצורף 2840

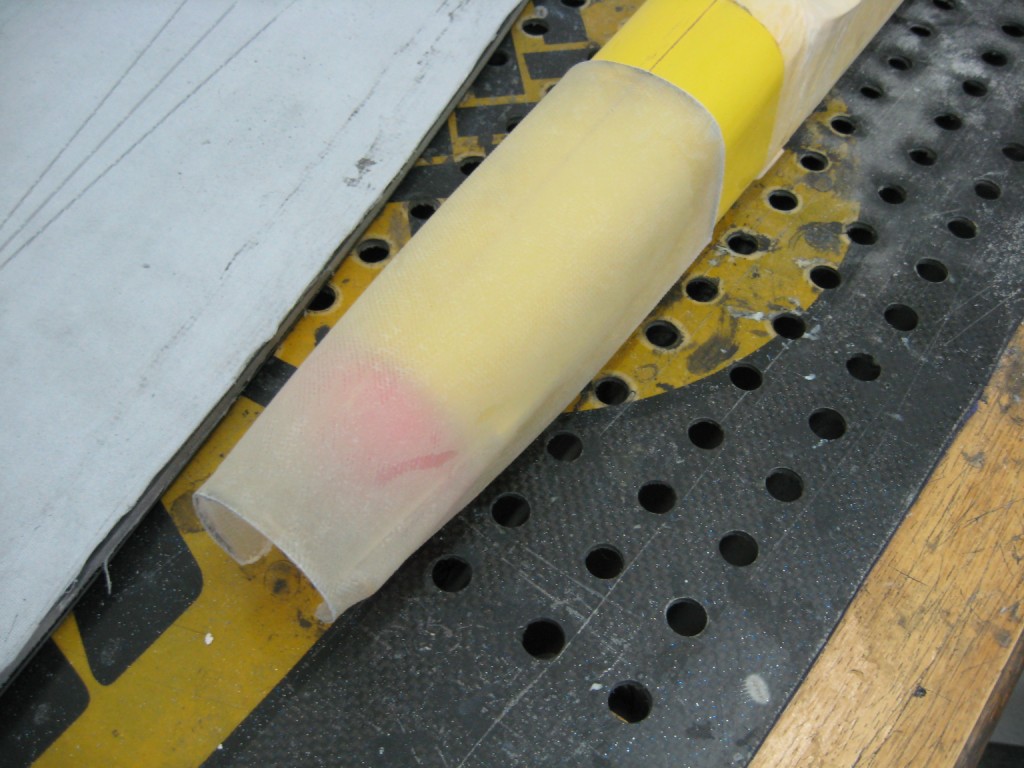

מוכן! יש גם פיילפלי למעלה כדי שהמשטח יתפוס:
קובץ מצורף 2841
קובץ מצורף 2842
קובץ מצורף 2843
קובץ מצורף 2844

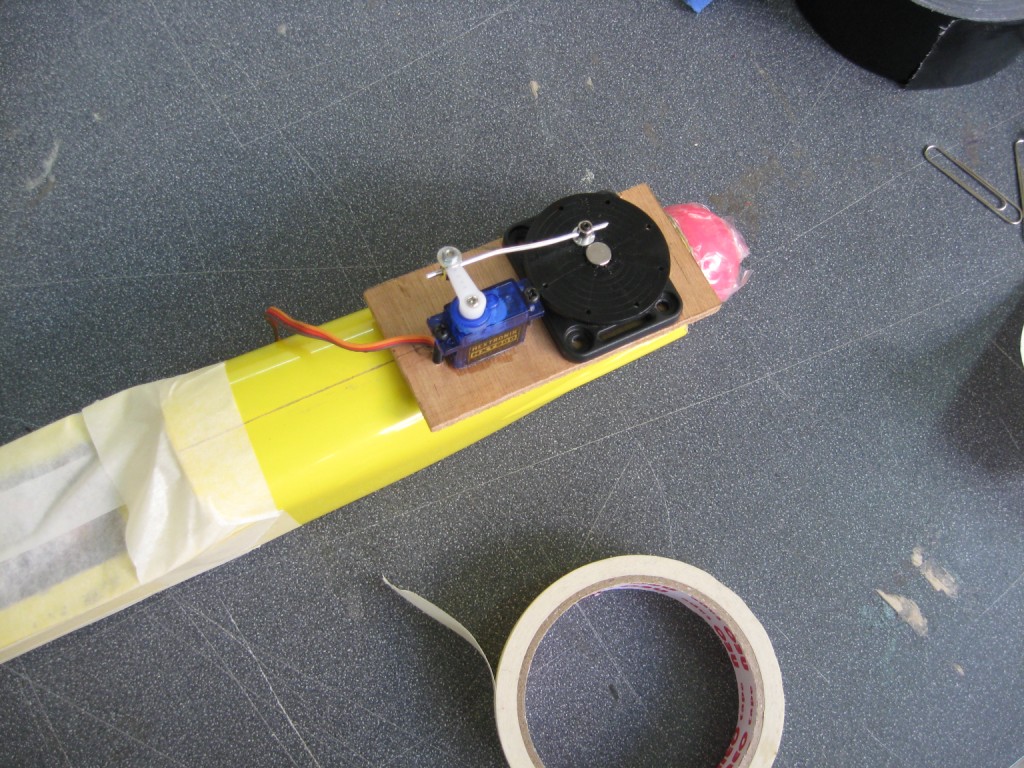

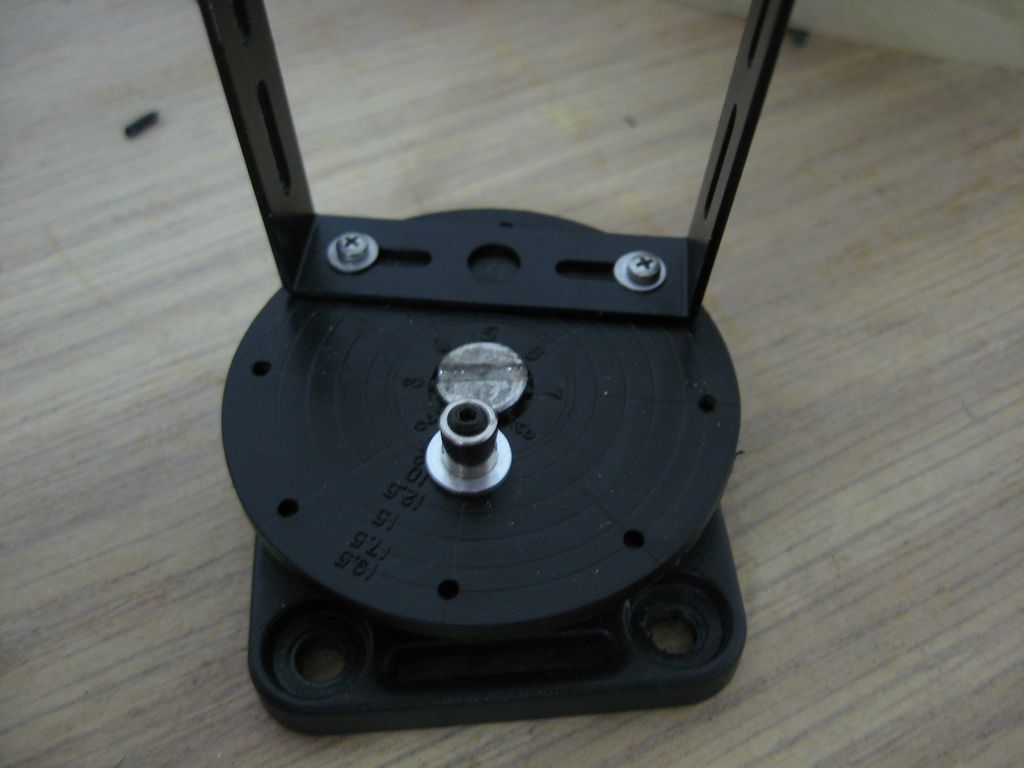

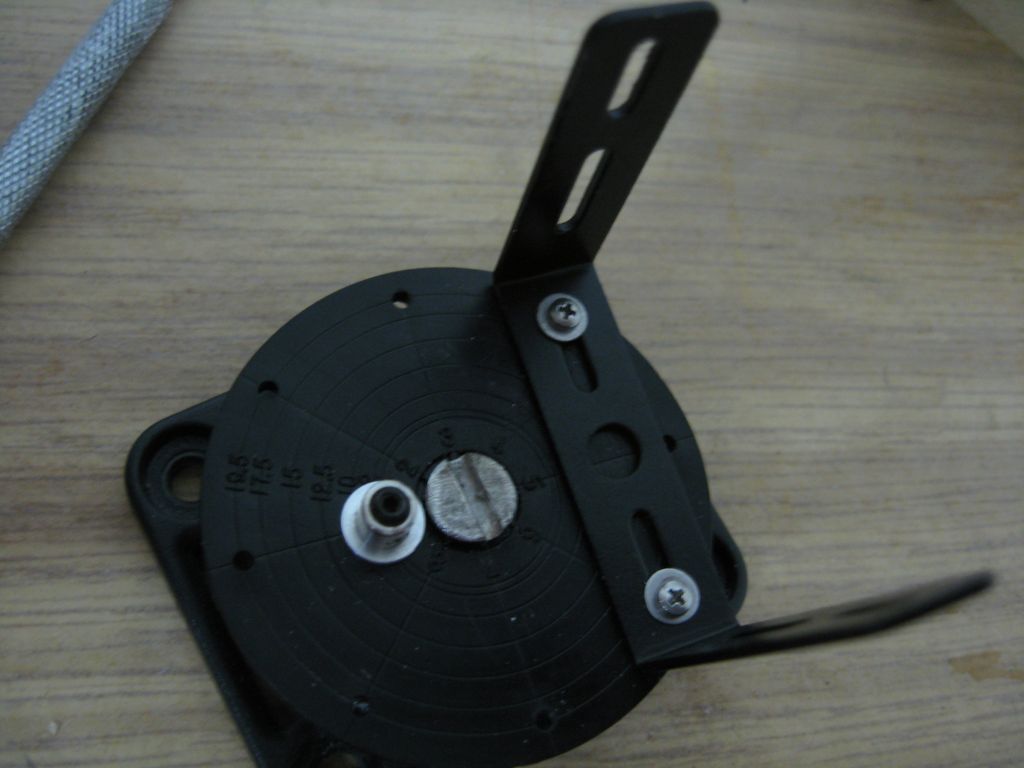

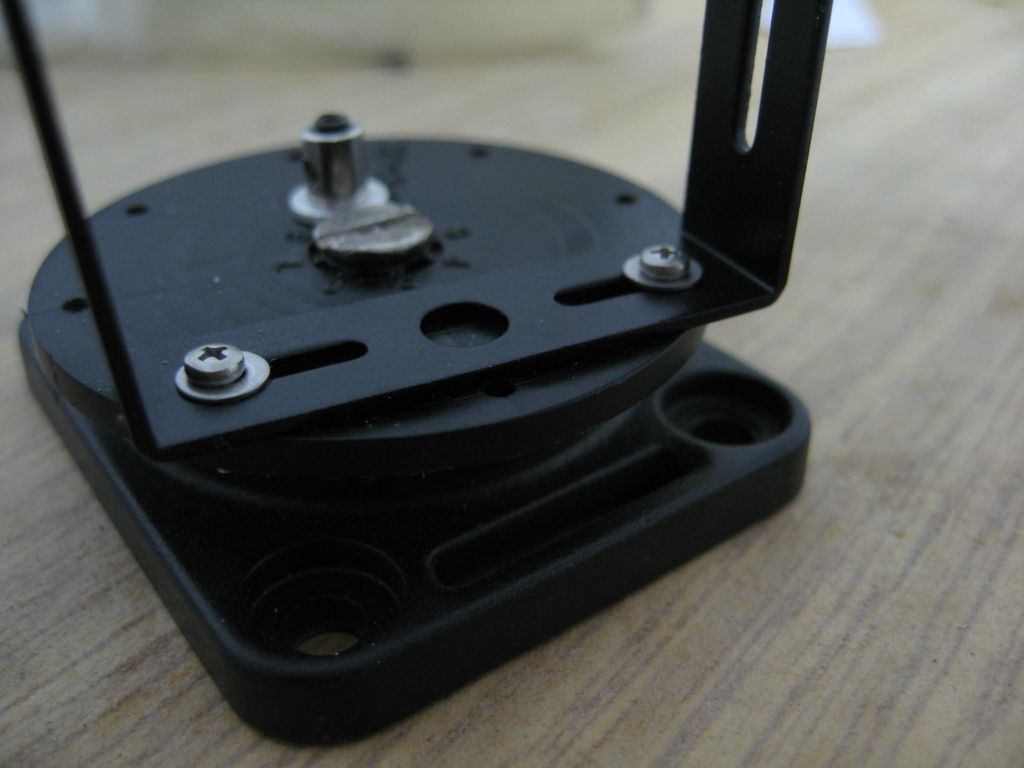

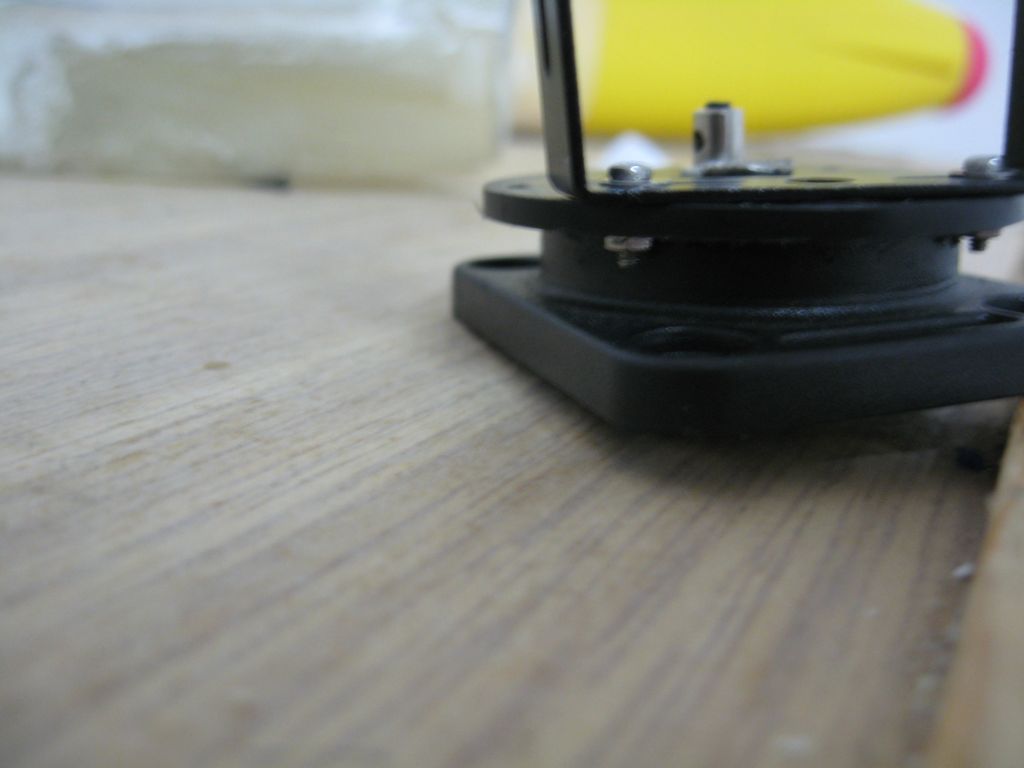

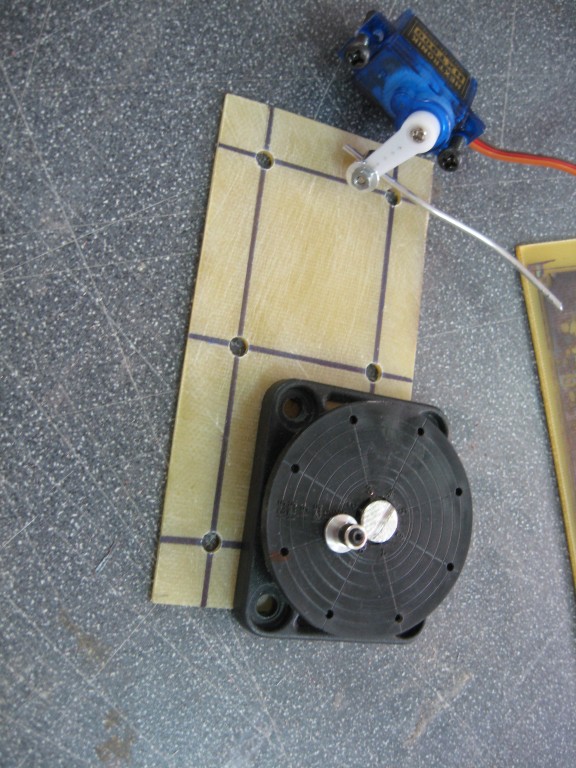

משפרים את הגימבל - כרגע יש רק PAN
קובץ מצורף 2845
קובץ מצורף 2846
קובץ מצורף 2847

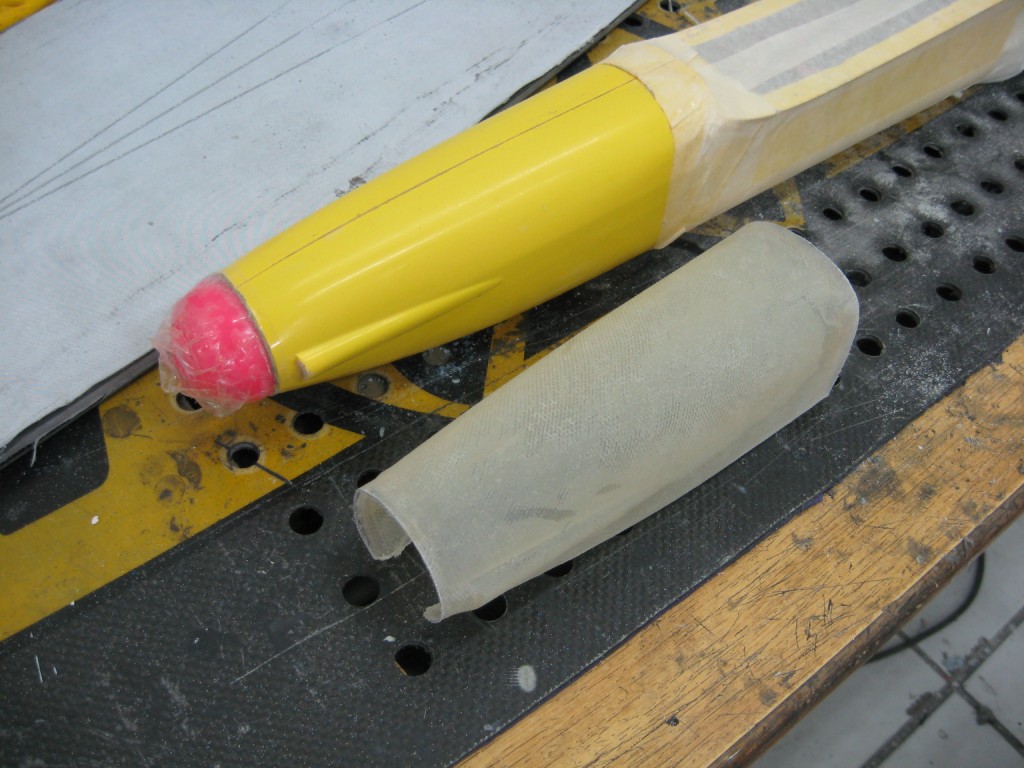

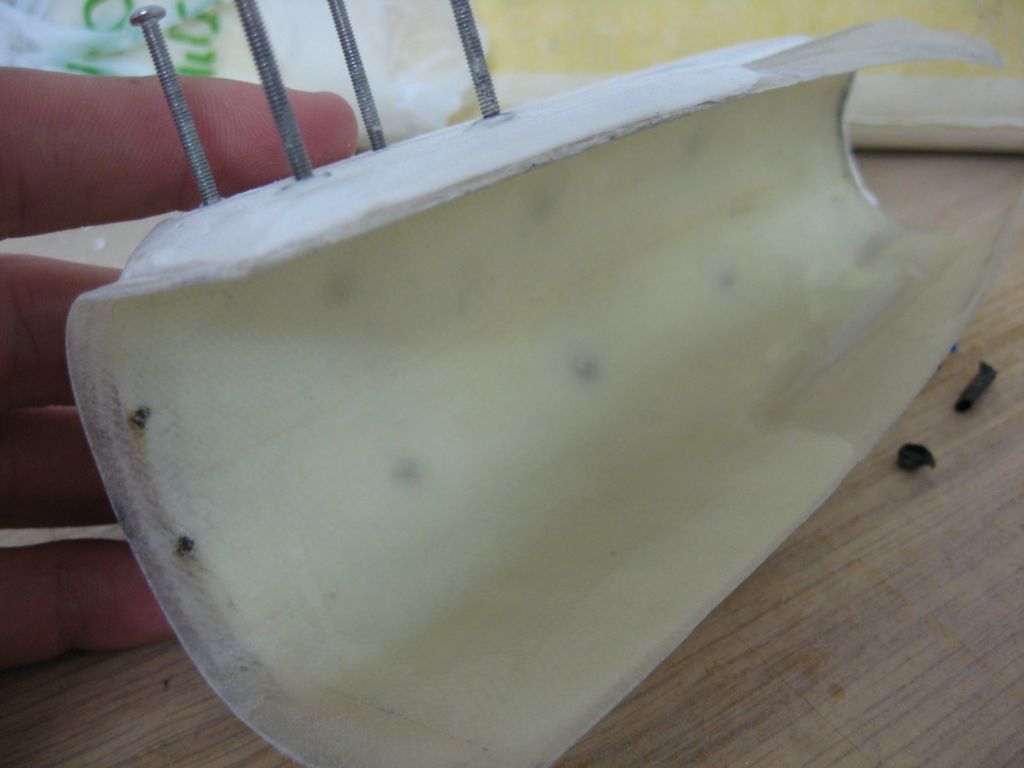

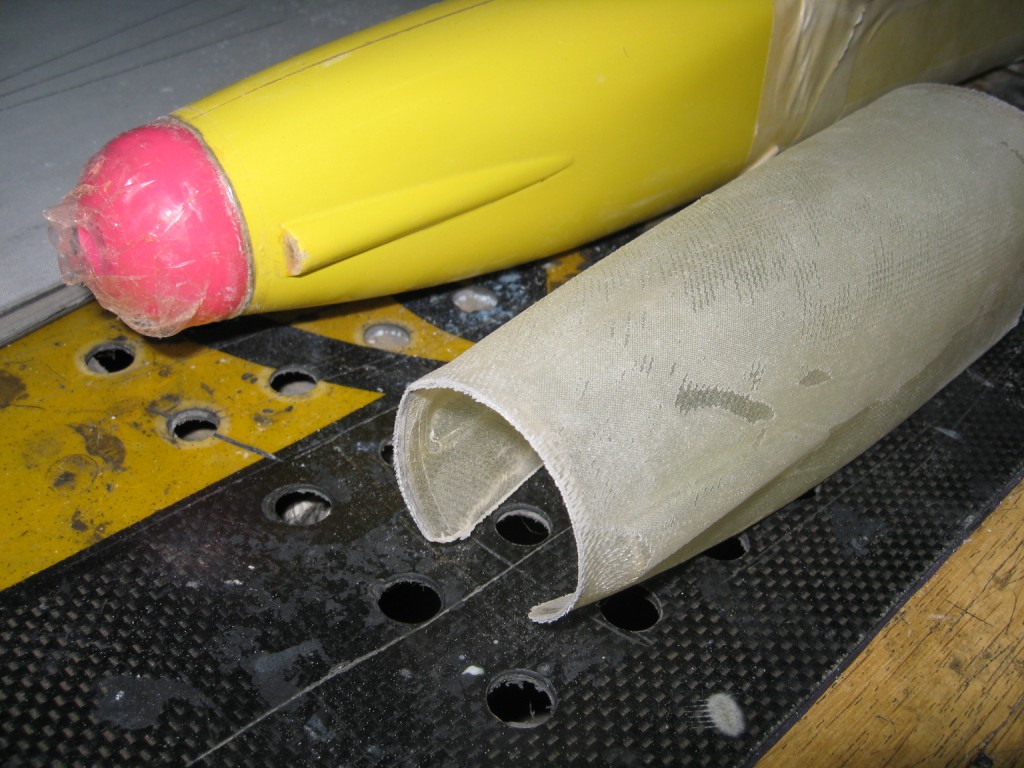

לאחר ייבוד האפוקסי החליצה הלכה בקלות:
קובץ מצורף 2848
יצא מושלם, החיפוי ממש מחליק עליו ונתפס חזק בלי חופשים!
קובץ מצורף 2849
קובץ מצורף 2850
קובץ מצורף 2851

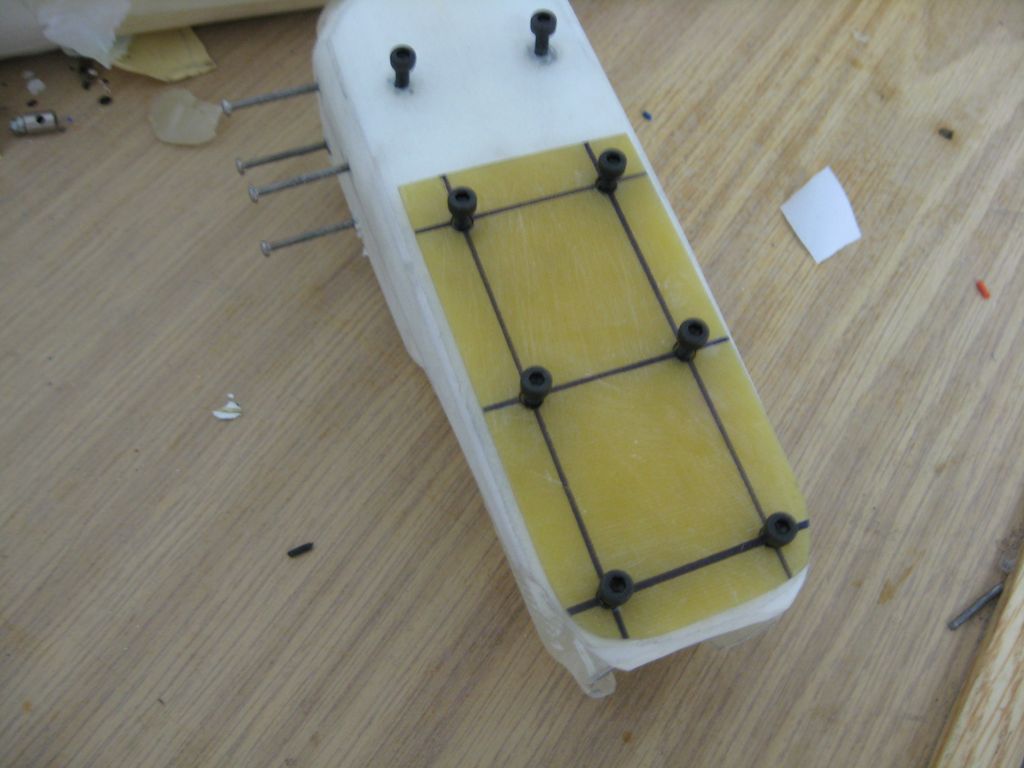

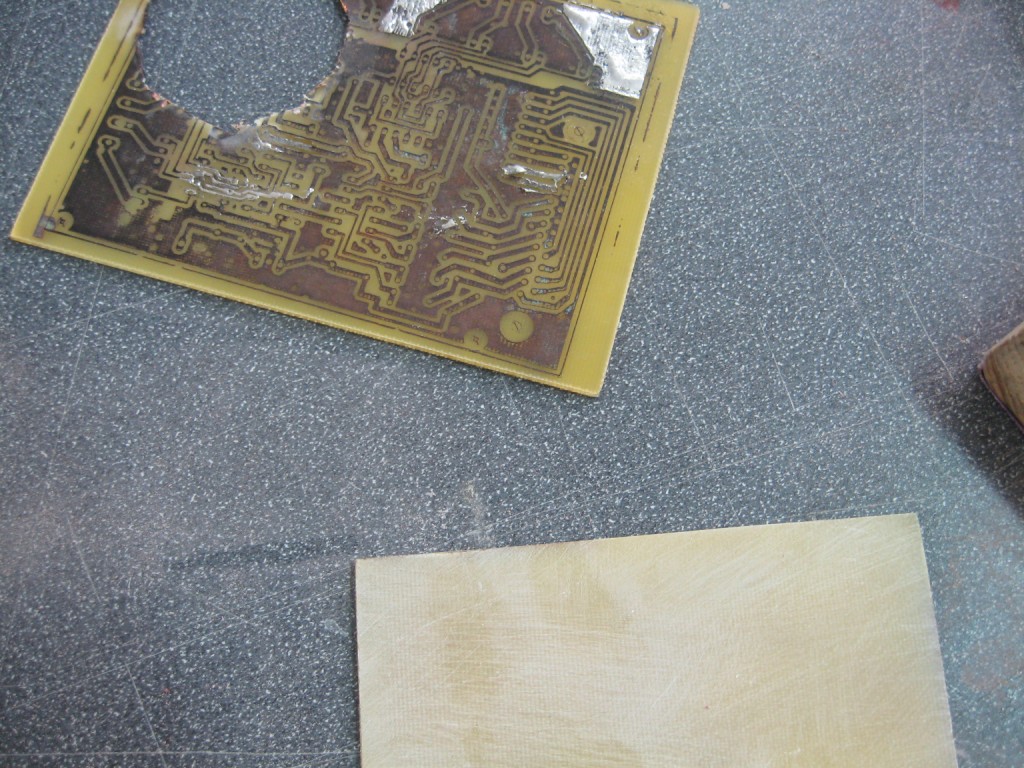

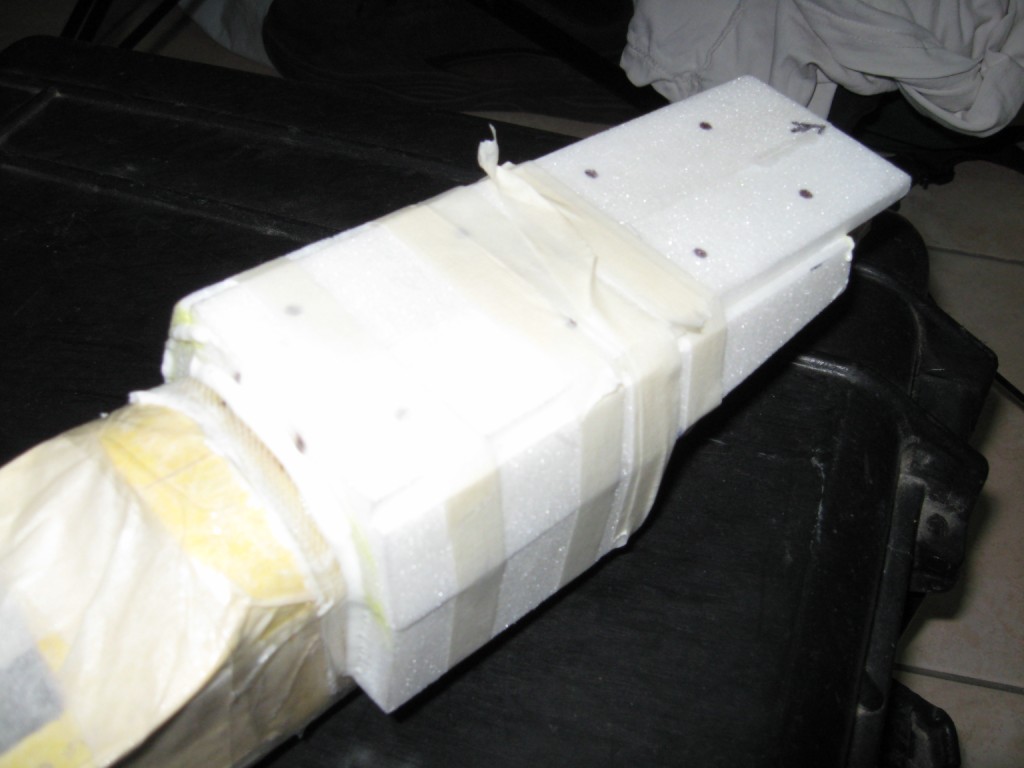

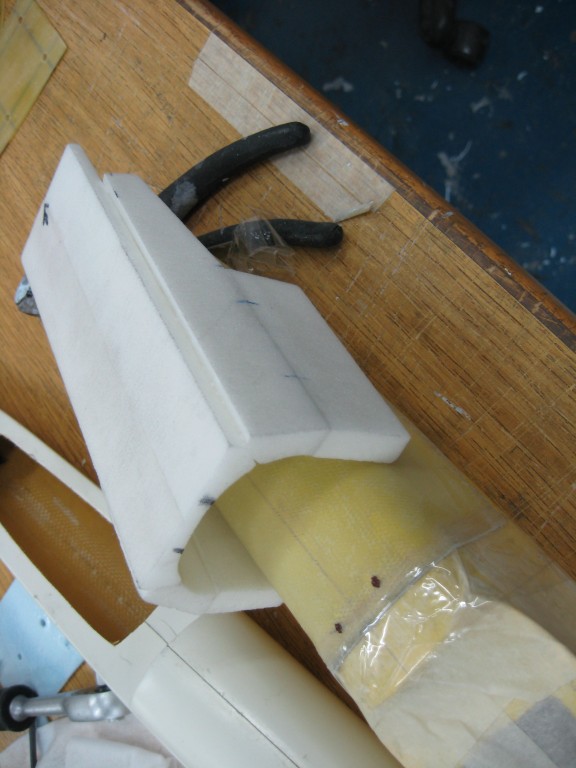

מכינים את המשטח מרוהסל:
קובץ מצורף 2852
קובץ מצורף 2853
קובץ מצורף 2854
קובץ מצורף 2855
הדבק כבר יבש (3M עם מיקרובלונס) אבל אתן לו עד הבוקר.
מחר הכל צריך להיות גמור.. יש גם הפתעה עם המצלמה!
17-10-2008, 06:15:09
b1yossi

תגובה להודעה: חופת גימבל מודולרית

יפה
טוב מראה עיניים מהרבה דקות סלולר.....
17-10-2008, 13:47:57
Boogle

תגובה להודעה: חופת גימבל מודולרית

נחמד מאוד.
בקשה קטנה לסדר, לוקח הרבה זמן עד שכל תמונה עולה מהאייקון שלה, אם תוכל להבא לשתול תמונות בגודל שנכנס למסך ללא צורך בהגדלתן זה יעזור למתבונן (לפחות לזה שכותב מילים אלו:D)
20-10-2008, 02:26:05
MDreamer

25 קבצים מצורפים

תגובה להודעה: חופת גימבל מודולרית

היי,
קודם כל מחווה קטנה ל pinhead:
http://www.pitofhorror.com/newdesign...s/pinhead4.jpg

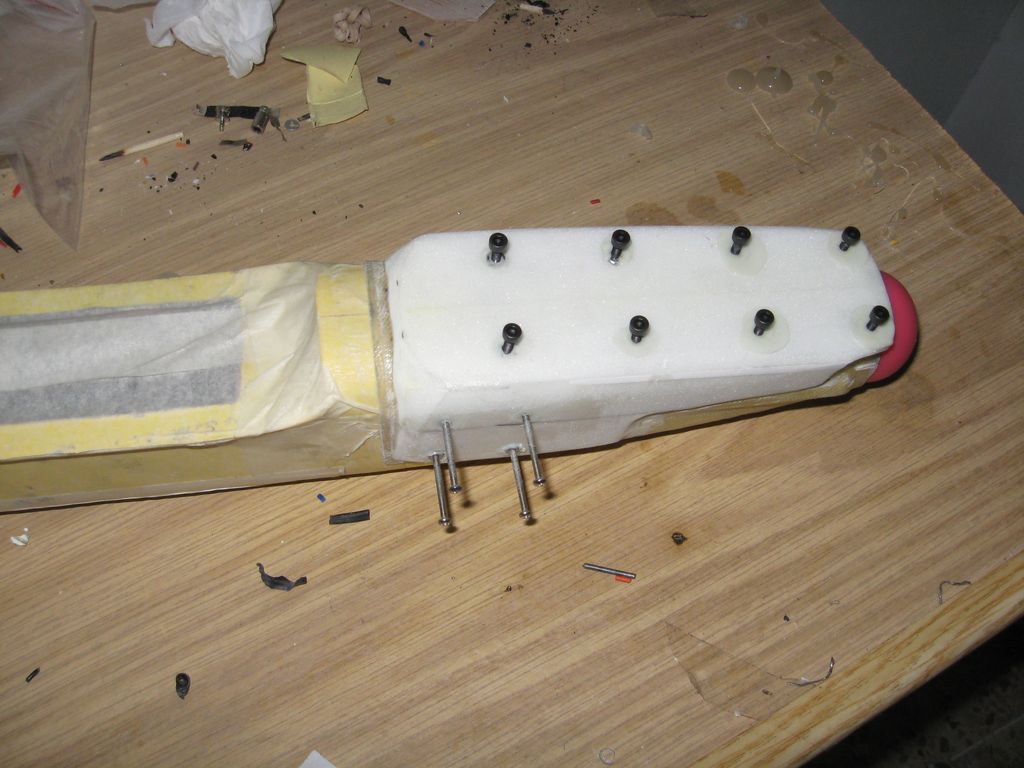

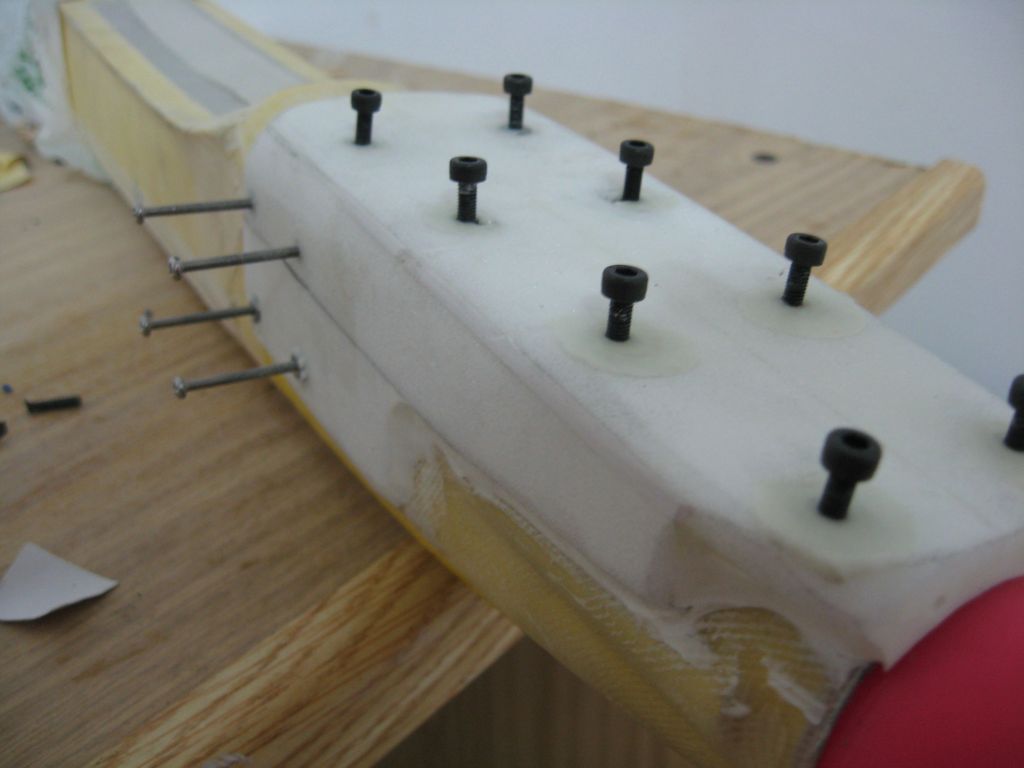

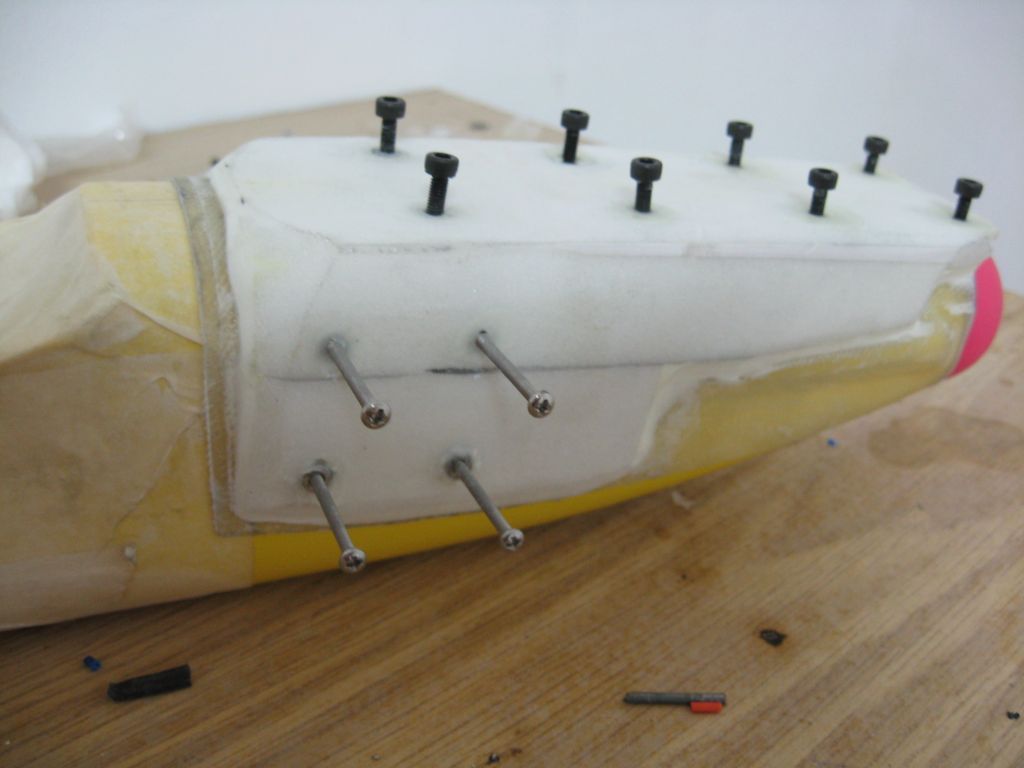

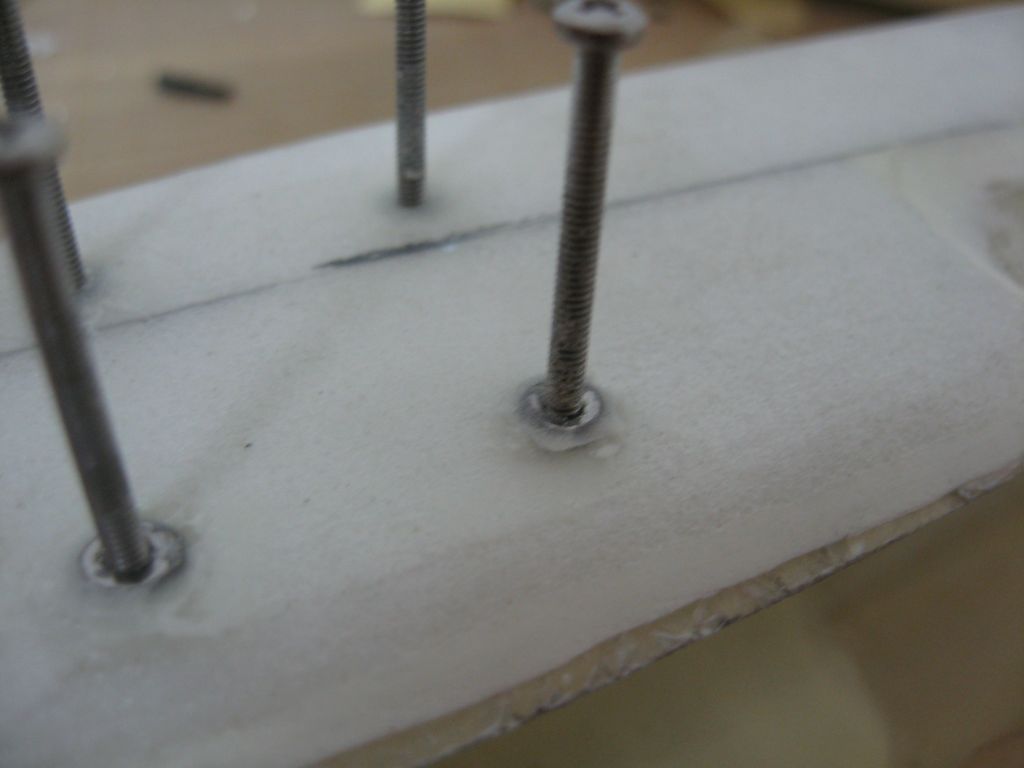

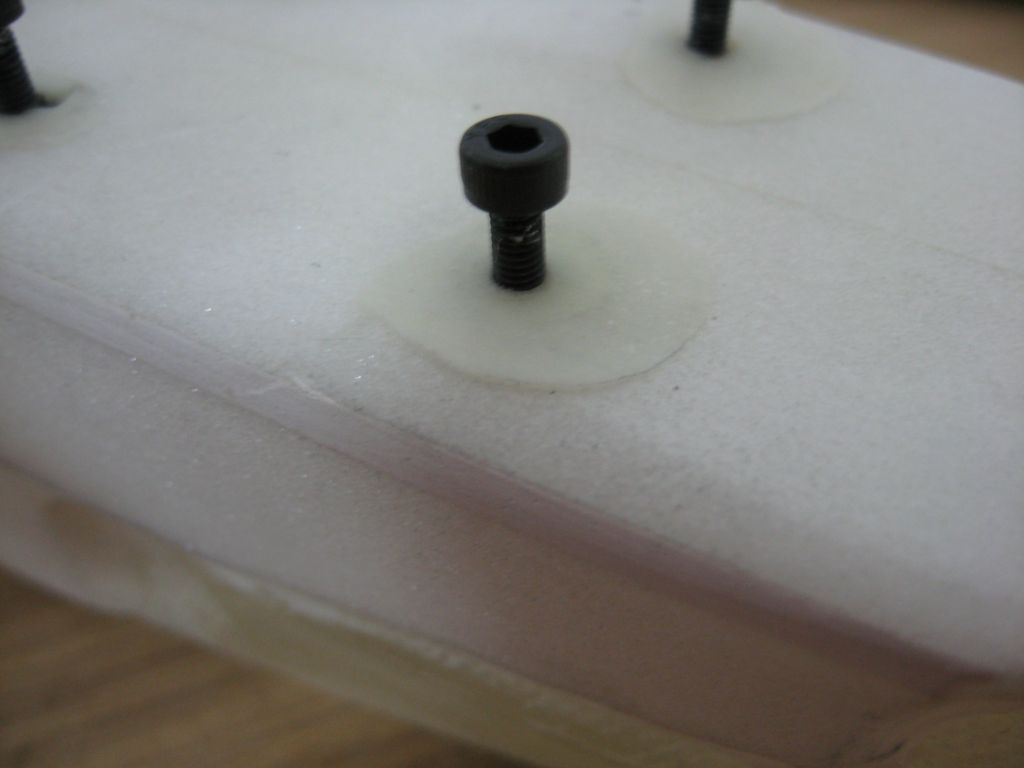

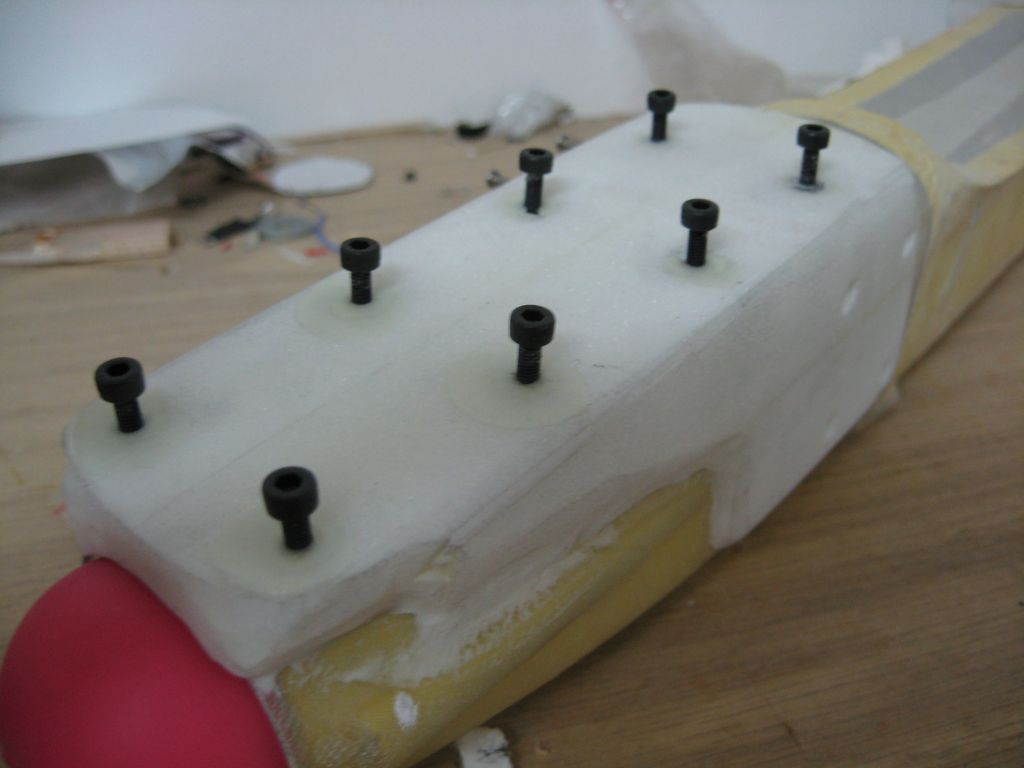

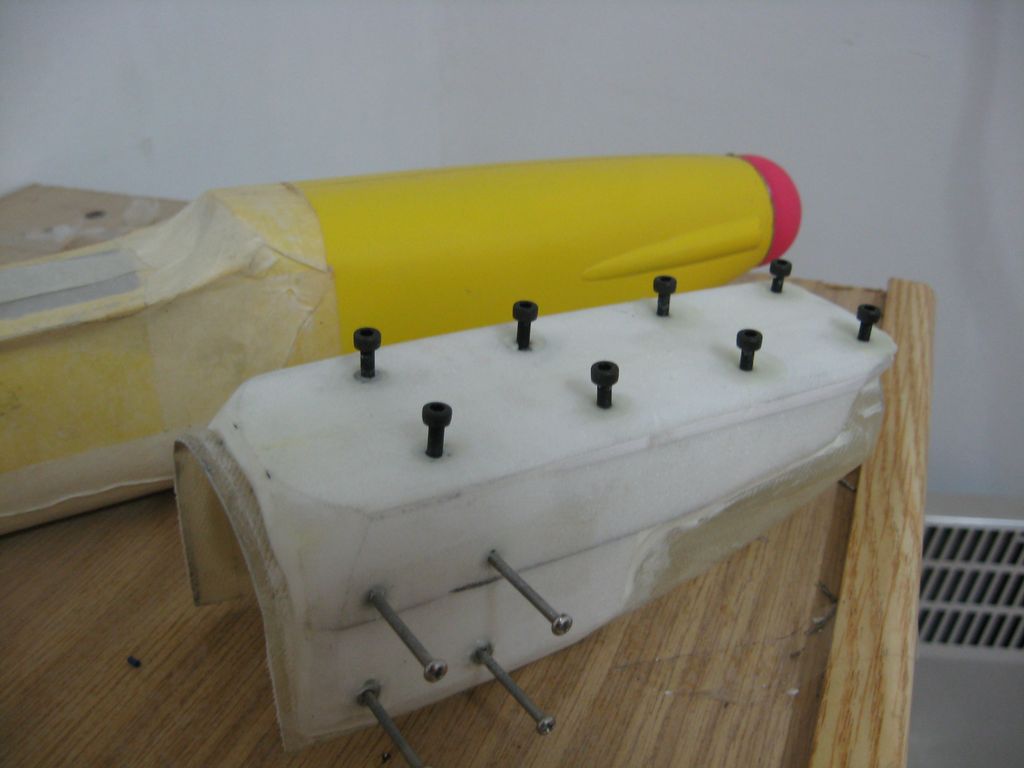

שייפתי את הרוהסל עד איפה שיכולתי כדי שהאומים יכנסו, אגב התשמשתי באומי ניילוק. החלקתי אותו והפכתי אותו ליותר אוירודינאמי, אחרי שהכל יישב טוב אעשה לו עוד שיוף, שכבת בד עדין כדי לסגור את הכל וצבע. (בוגל אני מצטער אבל זה ממש לא נוח, אני ממשיך עם הצורה המקורית.. גם ב RCG זה אותו דבר, זה מעמיס על עמוד אם עושים את זה איך שביקשת)
קובץ מצורף 2976
קובץ מצורף 2977

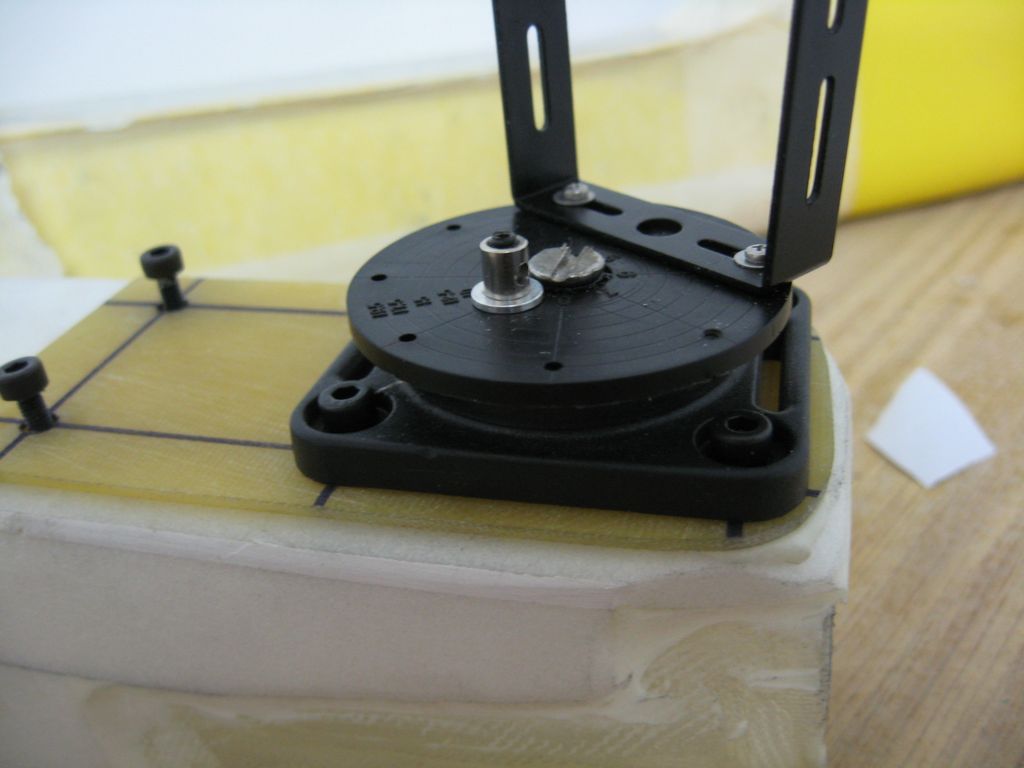

מלמעלה יהיה הגימבל עם המצלמה, מהצד - המשדר וידאו.
קובץ מצורף 2978]
קובץ מצורף 2979
קובץ מצורף 2980
קובץ מצורף 2981
קובץ מצורף 2982
קובץ מצורף 2983
עכשיו הכל מתלבש יפה, תודה לאל על הגרמניות הפדנטית שלי:
קובץ מצורף 2984
קובץ מצורף 2985

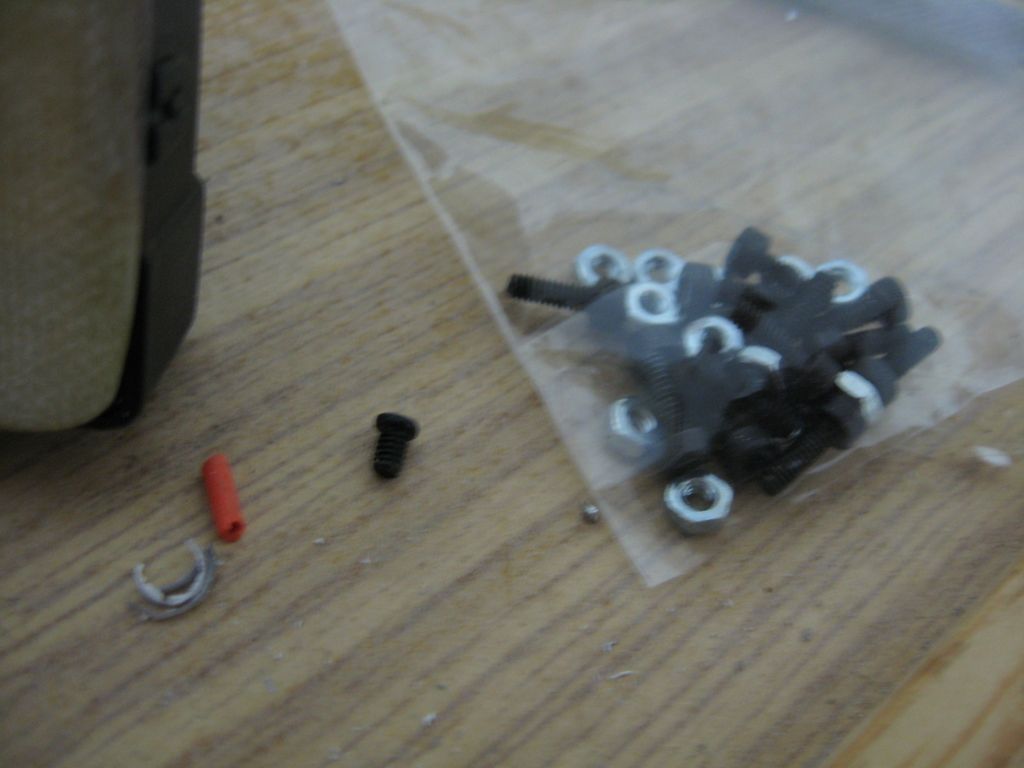

היום בבוקר הפדנטיות שלי שלחה אולי לחצי שעה של הסתובביות בדרום ת"א עד שמצאתי את הברגים הללו:
קובץ מצורף 2986

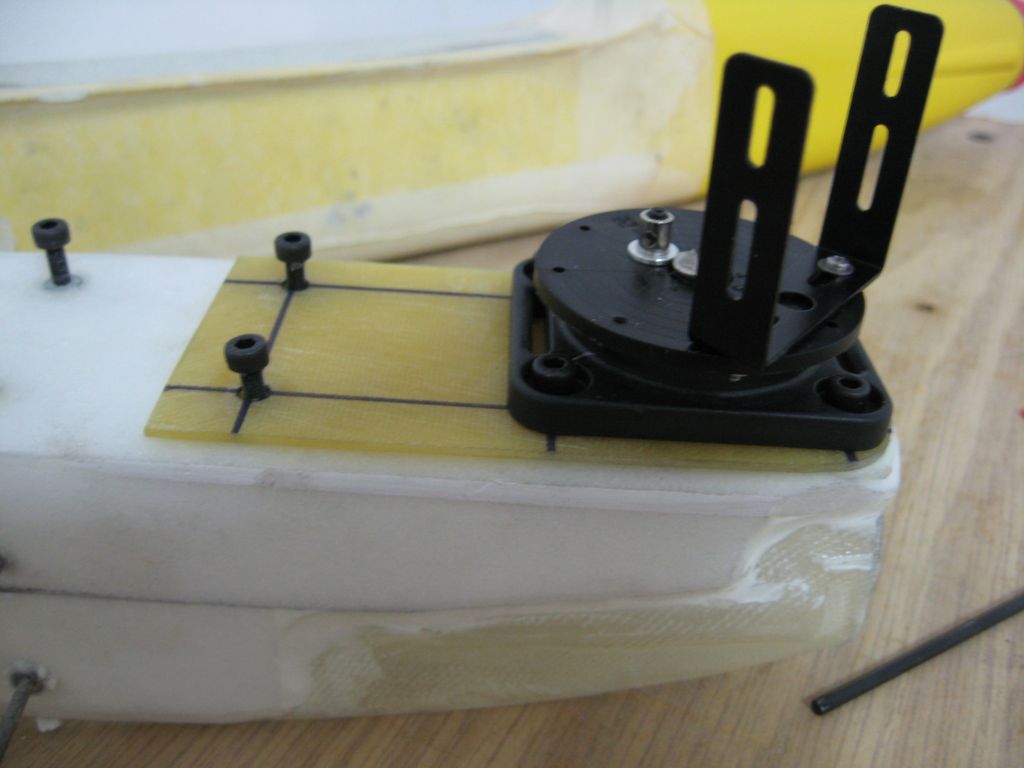

ה'ח' של המצלמה מורכב של ראש של FUTABA, החורים הקטנים הם M1.5 - נכנס בול ומאוד חזק.
קובץ מצורף 2987
קובץ מצורף 2988
קובץ מצורף 2989
קובץ מצורף 2990
והכל ביחד (יוסי, תחזיק חזק)
קובץ מצורף 2991
קובץ מצורף 2992

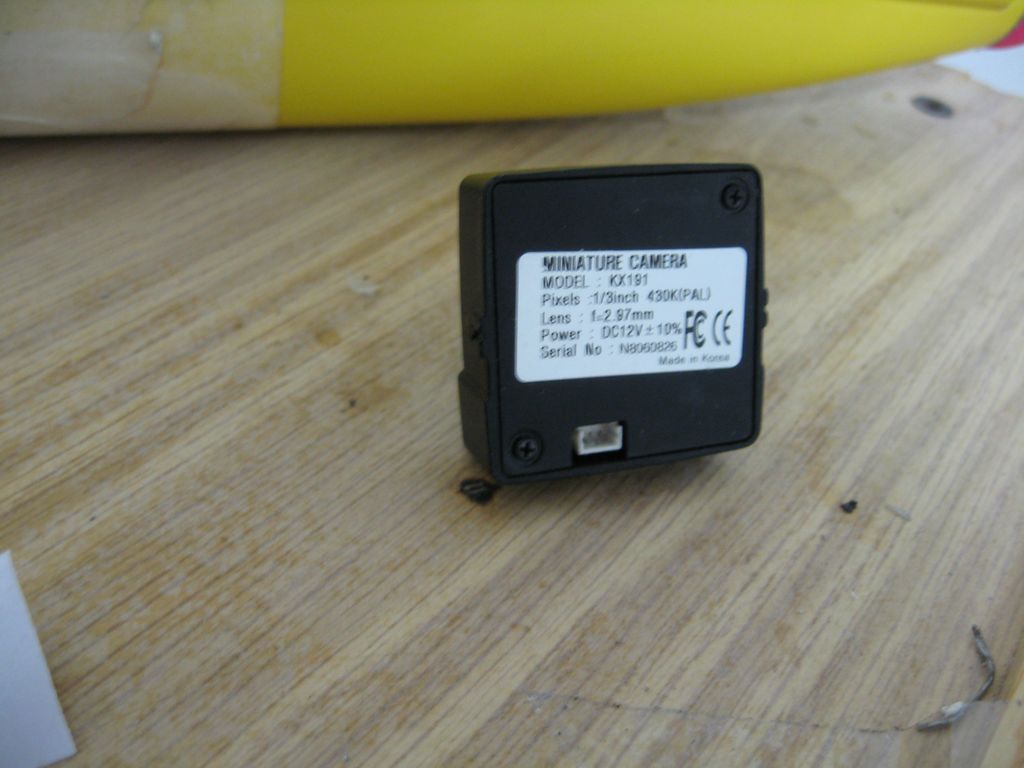

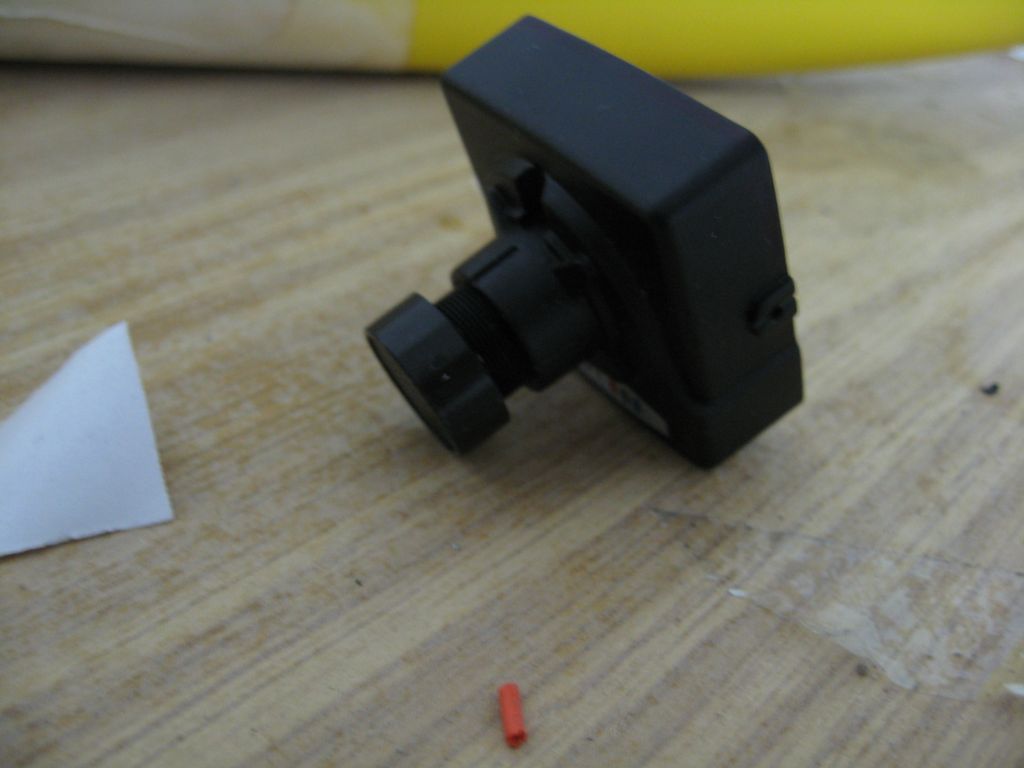

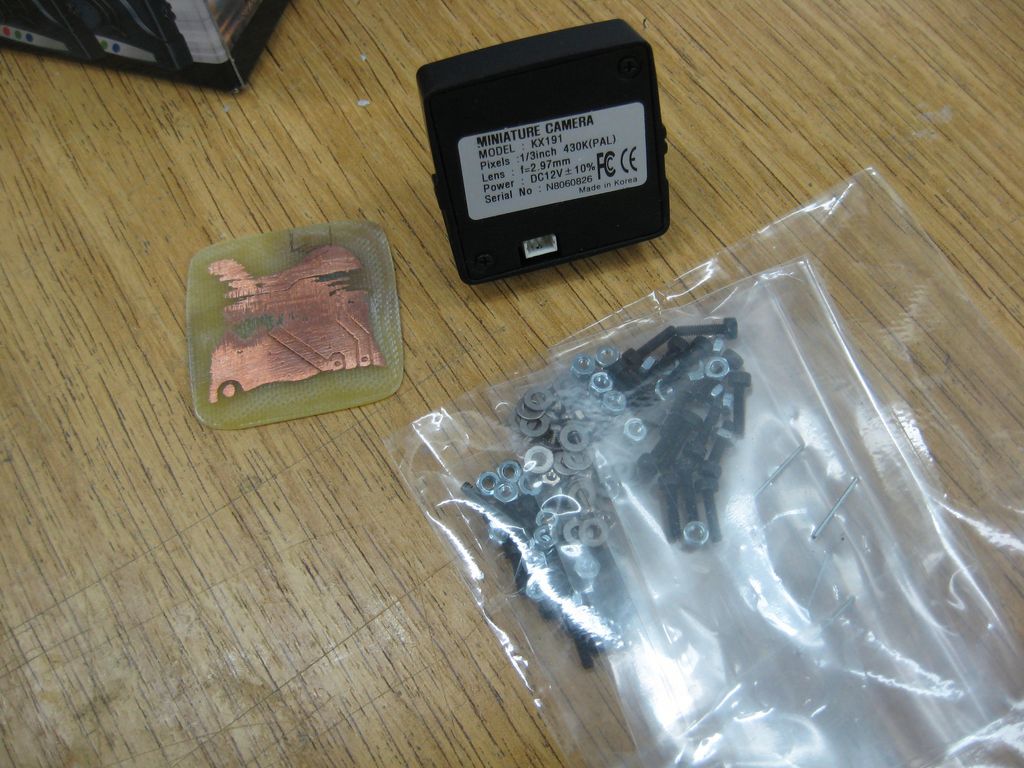

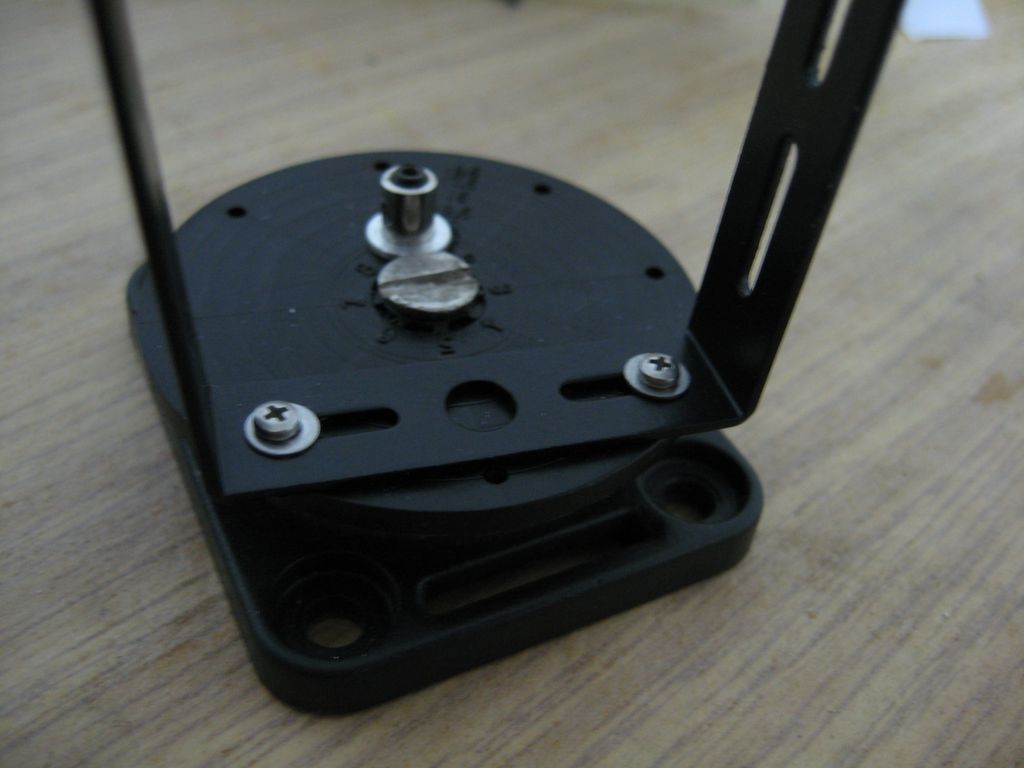

המצלמה עברה הכנה ל TILT. לא רציתי להדביק על ה back plate של המצלמה, זה פשוט ערבי, כואב בעיניים וגם אם ארצה למכור אותה.. באסה, לכן נעשה הפתרון הבא: (מוטי, עכשיו אתה תחזיק חזק זאת ה KX 191 כמו שלך)
קובץ מצורף 2975
קובץ מצורף 2993
קובץ מצורף 2994
קובץ מצורף 2995

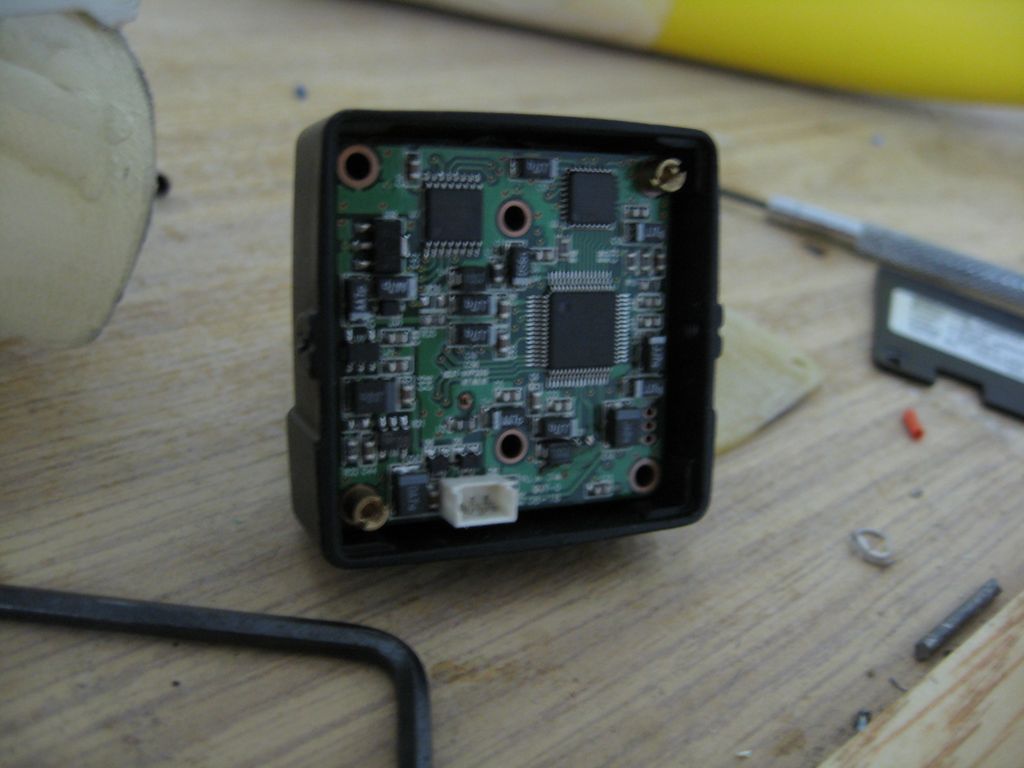

פתחתי את הצלמה ובדקתי איזה ברגים צריכים להיות שם:
קובץ מצורף 2996

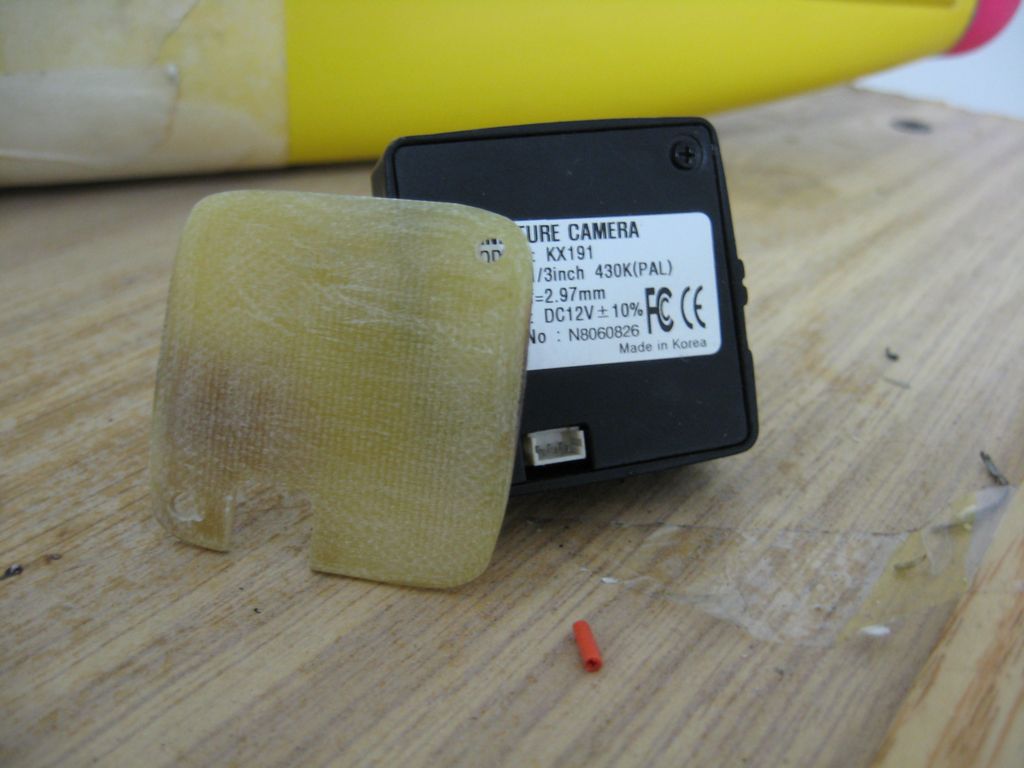

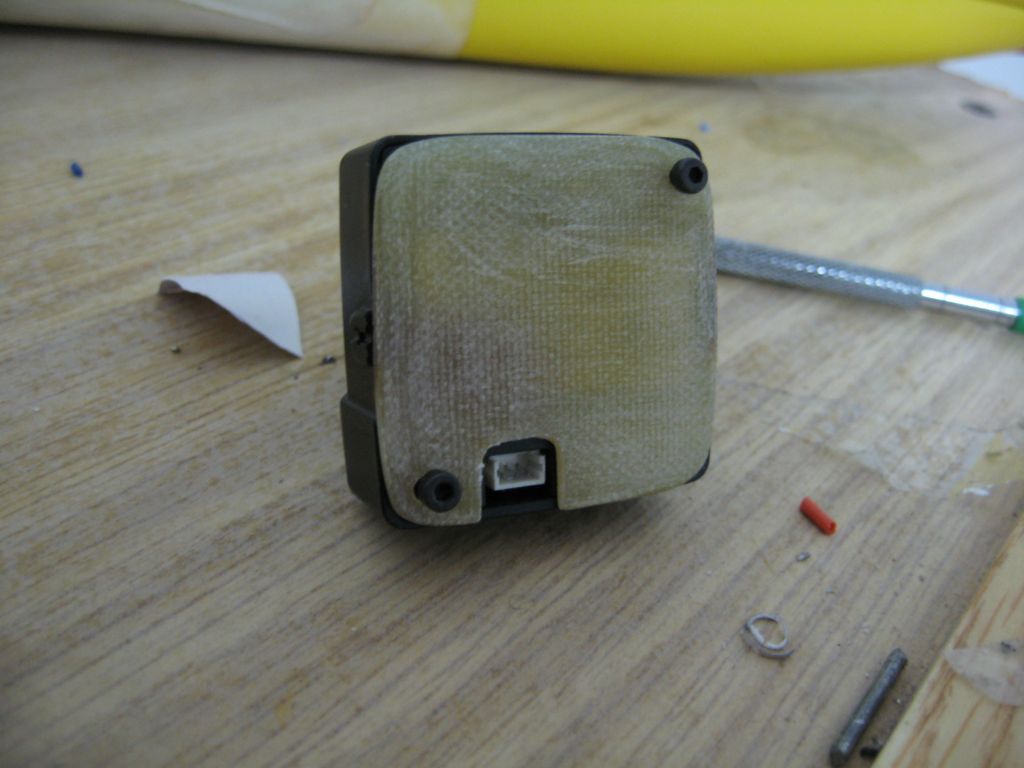

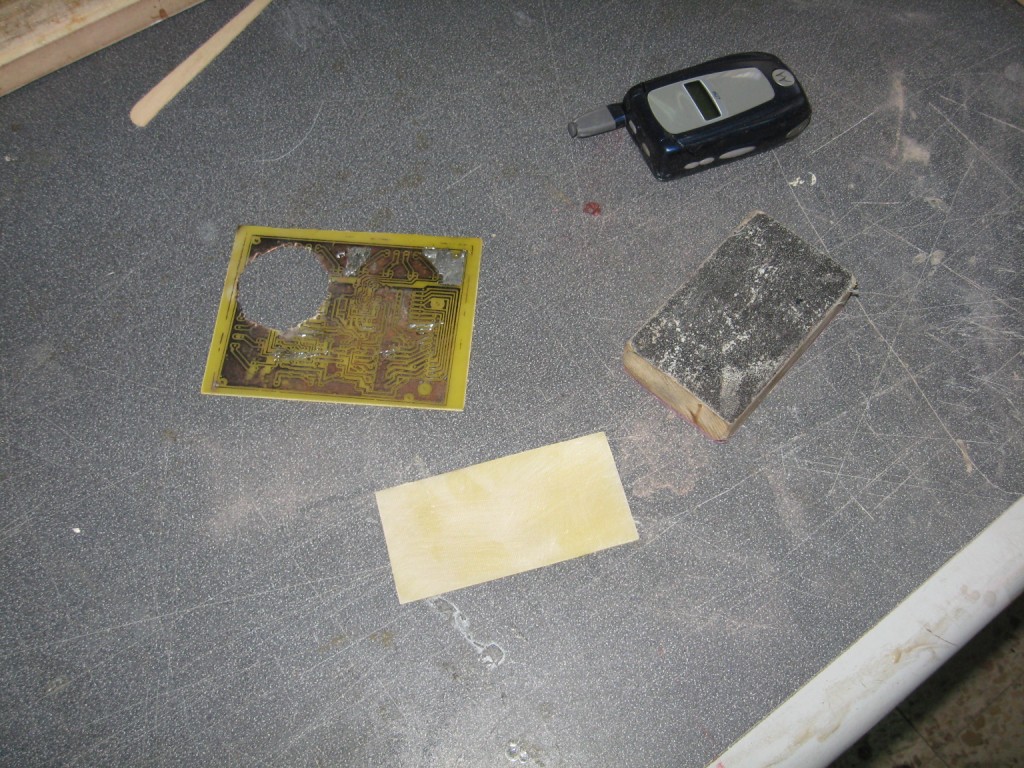

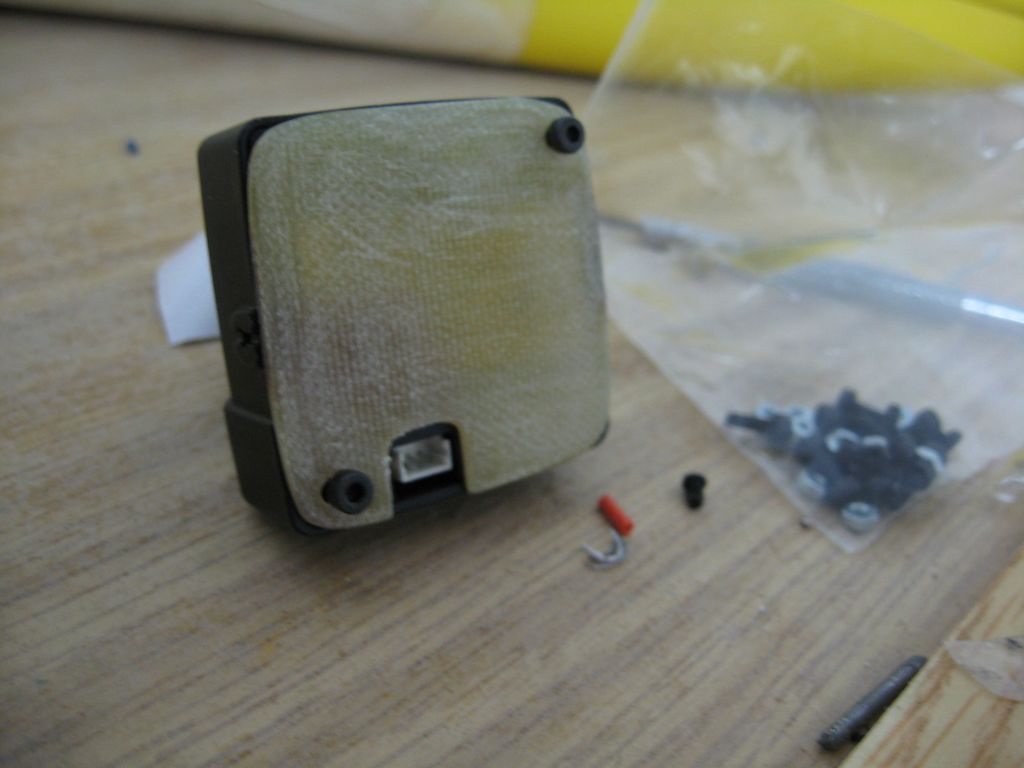

בדרום ת"א(כן, אני יודע ייקי דפוק בשכל) קניתי את הברגים בקוטר המתאים רק יותר ארוכים, עכשיו מאחורי ה back plate המקורי של מצלמה יש פרוסת epoxy glass שעליה אפשר להתחרע, בנוסף אפשר לשים שם איזה ספוג או פרוסת סיליקון להפחתת רעידות.
קובץ מצורף 2998
קובץ מצורף 2999
עכשיו אני יכול לעשות מה שבא לי בקטע של הדבקה ומיסוב.
קובץ מצורף 2997
20-10-2008, 06:30:19
b1yossi

תגובה להודעה: חופת גימבל מודולרית

תתקשר אליו, אני בטוח שהוא יכול לעזור לך :

ד"ר שפיכנאאוזן, מומחה להפרעות מכל סוג.
טל: 03-9876543

:):D
20-10-2008, 06:41:23
b1yossi

תגובה להודעה: חופת גימבל מודולרית

חוץ מזה, כשתגמור להתקין את כל האביזרים, תשקול את החופה בנפרד.

בנוסף תמדוד מה יוצא האורך הכולל מקצה לקצה.

נזכרתי בעוד משהוא :
זרוע ה- TILT עשויה פלדה ? איך זה שלא ייצרת אחת מקרבון\קבלר ?
אתה לא מפסיד הרבה משקל בגלל זה ? ואל תגיד לי חוזק\רעידות אין לזה שום משמעות במבנה הזה - ובתכנון נכון זה רק יתרונות (אתה רואה לפעמים אני גם מצדד בשכפצ"ים המעופפים...:)).
20-10-2008, 07:42:00
Boogle

תגובה להודעה: חופת גימבל מודולרית

:oאני כנראה צריך משקפיים...
בכל התמונות האובייקט מטושטש והסביבה בפוקוס :p
ואנ'לא יודע מה עשית אבל לפחות התמונות עולות יותר טוב עכשיו (בחייאת תעשה SPOT פוקוס כשאתה מצלם מקרוב;))
20-10-2008, 08:55:46
ZvikaF

תגובה להודעה: חופת גימבל מודולרית

מעיין אתה חולה ? אין צבע ביציקה ? מה עם מזוודת ההפעלה המהוללת ?
20-10-2008, 10:53:12
MDreamer

תגובה להודעה: חופת גימבל מודולרית

ציטוט:

נכתב במקור על ידי b1yossi

חוץ מזה, כשתגמור להתקין את כל האביזרים, תשקול את החופה בנפרד.

שקלתי - 55 גרם

ציטוט:

נכתב במקור על ידי b1yossi

בנוסף תמדוד מה יוצא האורך הכולל מקצה לקצה.

למה?

ציטוט:

נכתב במקור על ידי b1yossi

נזכרתי בעוד משהוא :
זרוע ה- TILT עשויה פלדה ? איך זה שלא ייצרת אחת מקרבון\קבלר ?
אתה לא מפסיד הרבה משקל בגלל זה ? ואל תגיד לי חוזק\רעידות אין לזה שום משמעות במבנה הזה - ובתכנון נכון זה רק יתרונות (אתה רואה לפעמים אני גם מצדד בשכפצ"ים המעופפים...:)).

יוסי, אין עדין TILT. הזרוע מפדה היא זו שהגיעה עם המצלמה והכי נוח לחבר את המצלמה לצלחת ה PAN איתה, אחרי שהTILT יהיה מוכן (רמז רמז) זה גם יעבור לעולם המרוכב
20-10-2008, 10:54:44
MDreamer

תגובה להודעה: חופת גימבל מודולרית

ציטוט:

נכתב במקור על ידי Boogle

:oאני כנראה צריך משקפיים...
בכל התמונות האובייקט מטושטש והסביבה בפוקוס :p
ואנ'לא יודע מה עשית אבל לפחות התמונות עולות יותר טוב עכשיו (בחייאת תעשה SPOT פוקוס כשאתה מצלם מקרוב;))

נגמרו יל הסוללות במצלמה בתחילת הדרך :p הפעלה, מיד מילום מיקרו, כיבוי חוזר חלילה.
מה עשיתי? תבדוק אם ה emule שלך פתאום לא פעיל.
20-10-2008, 10:55:43
MDreamer

תגובה להודעה: חופת גימבל מודולרית

ציטוט:

נכתב במקור על ידי ZvikaF

מעיין אתה חולה ? אין צבע ביציקה ? מה עם מזוודת ההפעלה המהוללת ?

צבע אעשה אחרי שהכל יהיה מוכן.
מזוודת ההפעלה.. חכה, עוד הפתעה.
20-10-2008, 12:11:15
wind556

תגובה להודעה: חופת גימבל מודולרית

מה זה לכל השדים והרוחות "גימבל" ?
20-10-2008, 12:51:11
b1yossi

תגובה להודעה: חופת גימבל מודולרית

ציטוט:

נכתב במקור על ידי wind556

מה זה לכל השדים והרוחות "גימבל" ?

גימבל זה מתקן המאפשר תנועה לרוב צירית במישור אחד\שניים או יותר....
24-10-2008, 00:59:16
MDreamer

9 קבצים מצורפים

תגובה להודעה: חופת גימבל מודולרית

קצת תמונות מהסיום (הכלי כבר טס כמה פעמים עם החופה. עובד נהדר, משקל כולל 2 קילו)
משהו מוזר בהתנהגות של הכלי.. הוא בא לנחיתה הרבה יותר לאט.. כנראה שהגרר עושה את שלו, במקרה הזה זו ברכה.
24-10-2008, 02:55:58
s.mario

תגובה להודעה: חופת גימבל מודולרית

מה הקטע עם הכדור הורדרד..???:cool:
24-10-2008, 06:07:34
b1yossi

תגובה להודעה: חופת גימבל מודולרית

יפה מאוד !
איך יוצאת התמונה ללא רעידות ? אני רואה שהחלטת להשתמש בסרוו HXT אין רעידות בתנועה ?

ממליץ לך לבצע פינוי (תעלה) בנקודות בהן החוטים נלחצים בין הגוף לכדור.
24-10-2008, 09:53:41
MDreamer

תגובה להודעה: חופת גימבל מודולרית

לפני מספר שנים התגלה שצבע ורוד מוסיף לאוירודינאמיות של הכלי ולעילוי. סתם, התבנית הנ"ל של הגוף הייתי מתוכננת למנוע מושך, הכדור הורוד התחיל בקטע של צחוק כדי לסתום את החור(היה בחנות גם כדור צהוב) ונשאר שם מסיבות לייצנות. זה רק כדי סתום חור זמני עד שתהיה מצלמה מתוך הגוף שנשלפת.
יוסי, אין רעידות בכלל, כאשר אני מנוע ובלי אין הבדל, הסרוו לא יוצר רעידות והכלי עצמו מאוד-מאוד יציב בגלל הצורה הטבעית שלו והמשיכה לש הכנפיים אחורה.
תעלות? דווקא מאוד נחמק שהחוטים יושבים שם עם קצת לחץ שום דבר לא זז.
24-10-2008, 12:05:12
ZvikaF

תגובה להודעה: חופת גימבל מודולרית

איזה משדר מפלצתי, מה זה 30 וואט ? בטח קולטים אותו גם השכנים...
24-10-2008, 12:28:52
b1yossi

תגובה להודעה: חופת גימבל מודולרית

אל תתפלא אם באיזה שהוא שלב ה- 22-26AWG יכנע ללחץ.
24-10-2008, 19:55:20
MDreamer

תגובה להודעה: חופת גימבל מודולרית

ציטוט:

נכתב במקור על ידי b1yossi

אל תתפלא אם באיזה שהוא שלב ה- 22-26AWG יכנע ללחץ.

קיבלתי. (הצלחת להפחיד אותי):eek: יסודר בהקדם
