כבל טריינר ב Sanwa RD8000

מה נשמע פורומיסטים ?

אני צריך עזרה קטנה אבל חשובה. יש לי 2 שלטי RD8000 ואני רוצה לחבר בינהם בכבל טריינר. יש לי כבל אבל כשפתחתי את מכסי 2 השלטים ראיתי :eek: שכל ההלחמות של החוטים לפורט הטריינר התנתקו (פרט ל 2 חוטים). בכל שלט יש 4 חוטים (אדום, חום, שחור וכתום).

אני לא רוצה לטעות בחיבורים ולשרוף משהו ומכל השיטוטים באינטרנט לא מצאתי הסבר חד משמעי שממפה צבעי חוטים לפינים.

אשמח אם מישהו שישי לו שלט כזה (או RD6000 Sport או RD6000 Super) יפתח את ה 6 ברגים מאחורי השלט ויצלם לי או יתאר לי לאיזה פין הולך כל חוט.

תודה מראש למבריגים,
שרון

היישר מהמועדפים של דרימר
http://users.belgacom.net/TX2TX/tx2t...h/tx2txgb7.htm

ציטוט:

---

נכתב במקור על ידי MDreamer

היישר מהמועדפים של דרימר
http://users.belgacom.net/TX2TX/tx2t...h/tx2txgb7.htm

---

תודה דרימר אבל עדיין אשמח לצילום. פינים 5 ו 3 מולחמים זה לזה וזה מעורר לי חשדות לגבי מיקום הפינים.

שרון,

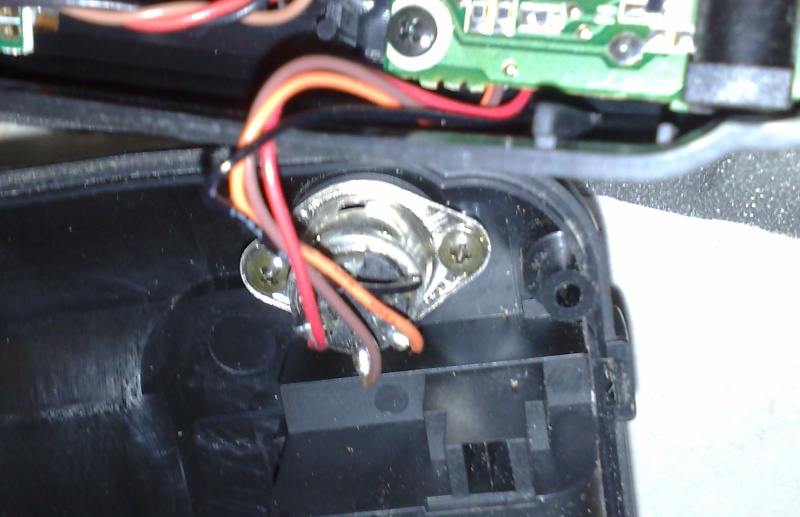

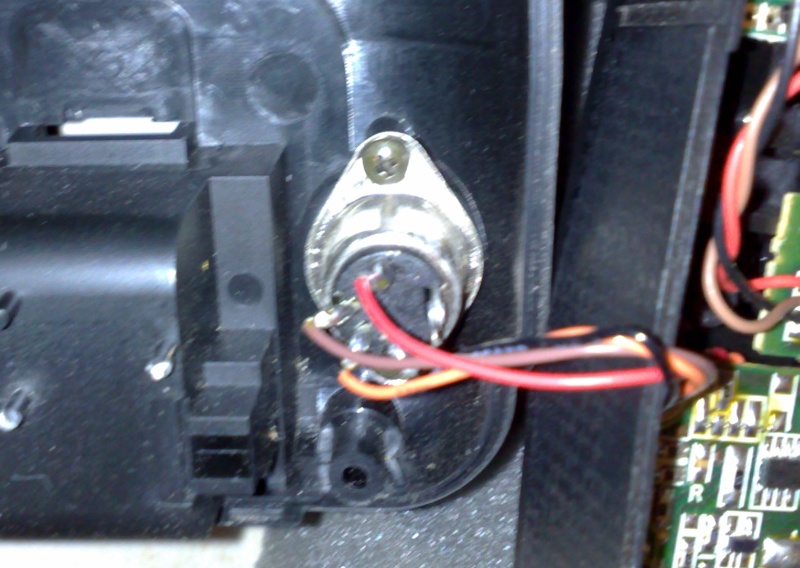

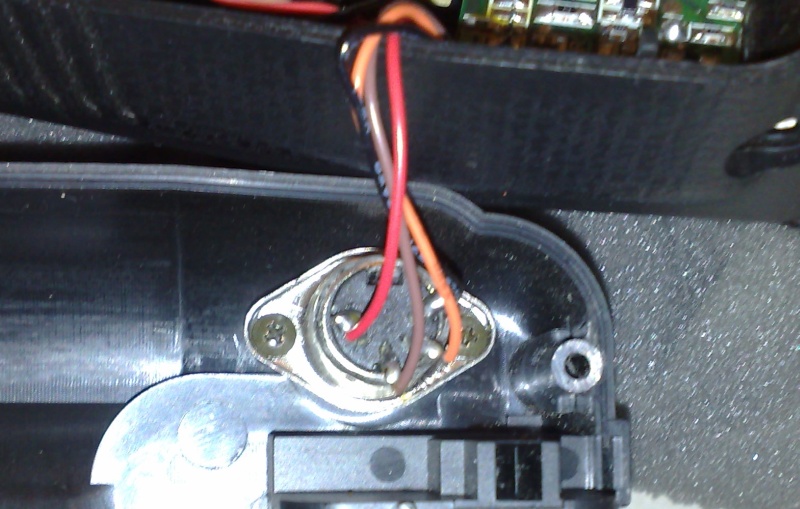

הנה תמונות מ-RD6000. התקשר אליי אם אתה צריך גם תיאור מילולי.

קובץ מצורף 3423

קובץ מצורף 3424

קובץ מצורף 3425

תודה רבה זיגי - זה מעולה.

תמונה אחת שווה אלף מילים....

שרון אמנם יום הולדתך לא חל היום אך הנה צצה מתנה
יש לי כבל חניך מדריך של סנוואה ללא שימוש -קח אותו ,תתחדש
צור קשר 0525773094

ציטוט:

---

נכתב במקור על ידי ישראל אופק

שרון אמנם יום הולדתך לא חל היום אך הנה צצה מתנה
יש לי כבל חניך מדריך של סנוואה ללא שימוש -קח אותו ,תתחדש
צור קשר 0525773094

---

ישראל,
אם שרון לא צריך את הכבל אפשרי לקבל אותו ממך.
נ.ב
היה לי יום הולדת לפני חודשיים ולא קיבלתי שום מתנה:(:)
תודה מראש.

ציטוט:

---

נכתב במקור על ידי מושיק

ישראל,
אם שרון לא צריך את הכבל אפשרי לקבל אותו ממך.
נ.ב
היה לי יום הולדת לפני חודשיים ולא קיבלתי שום מתנה:(:)
תודה מראש.

---

אני דווקא צריך את הכבל ודיברתי אם ישראל שאבוא לקחת.
ומזל טוב...

תודה בכל זאת.
שרון אתה לא תקבל ממני מתנה:p:p

ציטוט:

---

נכתב במקור על ידי מושיק

תודה בכל זאת.
שרון אתה לא תקבל ממני מתנה:p:p

---

גברבר,
אני אחפש צריך להיות לי אחד זרוק היכן שהוא...:rolleyes:
דבר איתי.

תיקנתי את החיבורים לפי התמונות של זיגי (תודה רבה בנאדם!!!) ואף הארכתי את החוטים כדי שיהיה ניתן לפתוח את השלט בקלות ומבלי לקרוע אותם.

הנה תמונות מהתיקון ותמונה של שני התאומים בסוף...

עכשיו נותר לוודא שהכל עובד כשורה וזאת באמצעות הכבל שאקח מאדון ישראל אופק הנדיב.

שרון ,לא באת לקחת ?

ציטוט:

---

נכתב במקור על ידי ישראל אופק

שרון ,לא באת לקחת ?

---

מטצער ישראל, יצאתי מאוחר מהצפוי וכשהתקשרתי ב סביבות 12:00 הנייד שלך היה סגור. אדבר איתך מחר לגבי לבוא אחר הצהריים

ציטוט:

---

נכתב במקור על ידי sharonx

תיקנתי את החיבורים לפי התמונות של זיגי (תודה רבה בנאדם!!!) ואף הארכתי את החוטים כדי שיהיה ניתן לפתוח את השלט בקלות ומבלי לקרוע אותם.

הנה תמונות מהתיקון ותמונה של שני התאומים בסוף...

עכשיו נותר לוודא שהכל עובד כשורה וזאת באמצעות הכבל שאקח מאדון ישראל אופק הנדיב.

---

אל תפגע אבל אתה חייב להתאמן להלחים טוב יותר... ההלחמות שלך לא משהו.... :)

ציטוט:

---

נכתב במקור על ידי knfevg

אל תפגע אבל אתה חייב להתאמן להלחים טוב יותר... ההלחמות שלך לא משהו.... :)

---

אני אפילו לא אתייחס לאמירה מטופשת ולא מבוססת כזו.

חבל שאתה נעלב. אולי היית לומד משהו חיובי עם פשוט קצת הקשבה.....

ציטוט:

---

נכתב במקור על ידי knfevg

חבל שאתה נעלב. אולי היית לומד משהו חיובי עם פשוט קצת הקשבה.....

---

אני מעוניין בהסבר, מה לא תקין בהלחמות ?

ההלחמה פשוט לא טובה. זה יותר "הדבקה עם בדיל" מאשר הלחמה.
שטח המגע של המוליך על החוט הוא חצי ממה שהוא יכול להיות (כלומר אפשר להגיד שההתנגדות כפולה !!!!). ברור שכאן החיבור הוא במתחים וזרמים מאוד קטנים וגם התדר הוא מעזרי ולא מרגישים בעיה עם ההלחמה. כמו-כן, החוזק הפיזי של הלחמה כזאת הוא מאוד ירוד.
לעשות הלחמות יפות זה ממש לא קשה:
1. לנקות את הבדיל הישן ולא להלחים עליו (לא כל סוגי הבדילים תואמים ומתחברים טוב).
2. להשתמש בFLUX או משחות הלחמה אחרות דוגמאת BS10 של GOOT
3. להכין את קצה החוט להלחמה
4. להניח את הבדיל על החוט ועם המלחם להמיס אותו (ולא לקחת טיפה על המלחם ו"להפיל" על מקום ההלחמה)
5. להשתמש בבדיל בעובי מתאים
6. מלחם טוב מקל בהרבה על העבודה. המלחמים של HOME CENTER - זבל. תחנות הלחמה (HAKKO למשל) מצויינות. באמצע יש מלחמים טובים של GOOT
7. סבלנות
מקווה שאני לא מכעיס עוד יותר את SHARONX ואולי למישהו ההמלצות יעזרו.

מניין הידע אם אפשר לשאול ?

ציטוט:

---

נכתב במקור על ידי knfevg

ההלחמה פשוט לא טובה. זה יותר "הדבקה עם בדיל" מאשר הלחמה.
שטח המגע של המוליך על החוט הוא חצי ממה שהוא יכול להיות (כלומר אפשר להגיד שההתנגדות כפולה !!!!).
.

---

ההיתנגדות כפולה ????-איך חישבתה את זה?
מה במקום 0.0000001 אוהם יש0.0000002 אוהם?
רק לידיעתך שרון הוא מהנדס אלק'

1. מהנדס אלקטרוניקה מצטיין אונ' ת"א
2. עיסוק באלקטרוניקה כתחביב: בניית מעגלים מודפסים ע"י צריבה, PHREAKING, מעגלים פשוטים, מיקרו מעבדים, רובוטיקה..... מגיל 9
ואני תומך במחשבה שאדם צריך להיות הכי מקצועי בכל דבר שהוא עושה - גם אם זה רק תחביב (שימו לב, מקצועי לא אומר הכי טוב - אלא מקצועי!)

ציטוט:

---

נכתב במקור על ידי leetal

ההיתנגדות כפולה ????-איך חישבתה את זה?
מה במקום 0.0000001 אוהם יש0.0000002 אוהם?
רק לידיעתך שרון הוא מהנדס אלק'

---

מהנדס אלקטרוניקה אומר שהוא יודע לחשב אופיינים, יודע איך עובדים מעגלים ספרתיים ויודע איך מתבצעת ליטוגרפיה (למשל).... כל תלמיד תיכון במגמת אלקטרוניקה יודע להלחים יותר טוב מדיקן הפקולטה. שלא לדבר על נשים שעובדות כמלחימות מעגלים בלי שום השכלה :)

ד"א, כך חוט שבו אתה משתמש בדרך כלל וכך מולטימטר איכותי (FLUKE אמיתי) ותמדוד התנגדות בכבל של 10 ס"מ.... תראה שזה לא 0.0000001

ציטוט:

---

נכתב במקור על ידי knfevg

ההלחמה פשוט לא טובה. זה יותר "הדבקה עם בדיל" מאשר הלחמה.
שטח המגע של המוליך על החוט הוא חצי ממה שהוא יכול להיות (כלומר אפשר להגיד שההתנגדות כפולה !!!!). ברור שכאן החיבור הוא במתחים וזרמים מאוד קטנים וגם התדר הוא מעזרי ולא מרגישים בעיה עם ההלחמה. כמו-כן, החוזק הפיזי של הלחמה כזאת הוא מאוד ירוד.
לעשות הלחמות יפות זה ממש לא קשה:
1. לנקות את הבדיל הישן ולא להלחים עליו (לא כל סוגי הבדילים תואמים ומתחברים טוב).
2. להשתמש בFLUX או משחות הלחמה אחרות דוגמאת BS10 של GOOT
3. להכין את קצה החוט להלחמה
4. להניח את הבדיל על החוט ועם המלחם להמיס אותו (ולא לקחת טיפה על המלחם ו"להפיל" על מקום ההלחמה)
5. להשתמש בבדיל בעובי מתאים
6. מלחם טוב מקל בהרבה על העבודה. המלחמים של HOME CENTER - זבל. תחנות הלחמה (HAKKO למשל) מצויינות. באמצע יש מלחמים טובים של GOOT
7. סבלנות
מקווה שאני לא מכעיס עוד יותר את SHARONX ואולי למישהו ההמלצות יעזרו.

---

אתה לא מכעיס אותי בכלל ולא נעלבתי מתוכן האמירה שלך אלא מזה שאתה זורק את זה סתם ולא מבסיר מה לדעתך לא בסדר.

ההסבר הזה - זה נחשב ביקורת בונה שניתן ללמוד ממנה.

מהנדסים, טכנאים, איכרים - כולנו טיסנאים בסוף אז בוא נשאיר את המריבות בצד ונלמד אחד מהשני.

ציטוט:

---

נכתב במקור על ידי knfevg

ד"א, כך חוט שבו אתה משתמש בדרך כלל וכך מולטימטר איכותי (FLUKE אמיתי) ותמדוד התנגדות בכבל של 10 ס"מ.... תראה שזה לא 0.0000001

---

אנחנו מדברים על ההלחמה לא על החוט

ציטוט:

---

נכתב במקור על ידי sharonx

אתה לא מכעיס אותי בכלל ולא נעלבתי מתוכן האמירה שלך אלא מזה שאתה זורק את זה סתם ולא מבסיר מה לדעתך לא בסדר.

ההסבר הזה - זה נחשב ביקורת בונה שניתן ללמוד ממנה.

מהנדסים, טכנאים, איכרים - כולנו טיסנאים בסוף אז בוא נשאיר את המריבות בצד ונלמד אחד מהשני.

---

כל-הכבוד, שרון. תגובה מכובדת ולעניין. מקווה שעוד חבר'ה ינהגו כמוך.
