חיבור חומרתי לאות PPM במקלטי Turnigy\FlySky של 6\8 ערוצים

חיבור חומרתי לאות PPM במקלטי Turnigy\FlySky
יש לי Dragon OSD +2.

יש לOSD הנ"ל RTH (מנגנון חזרה הביתה ששולט בפועל על הסרוואים) ואני לתומי חשבתי שעל הבורד יהיו כניסות ויציאות לכל ערוץ סרוו.

מסתבר מקריאה זריזה במדריך שאני צריך לחבר את הסרוואים לבורד OSD ולהוציא את אות ה - PPM מהמקלט במחבר אחד לבורד OSD.

האם יש מישהו שעשה זאת ?

האם מישהו מכיר את הנושא ?

הבנתי שאם לא ניתן להוציא מהמקלט אות PPM צריך לקנות PPM Encoder מ - DIY Drones האם מישהו מכיר ומתמצא בנושא ??

אולי מישהו יכול לתת לי קצת יותר מידע על אך אמור להראות האות PPM הזה ואז אוכל לאתר אותו בעצמי עם סקופ...

אתה וודאי מתכוון לאות של כל הערוצים יחד.

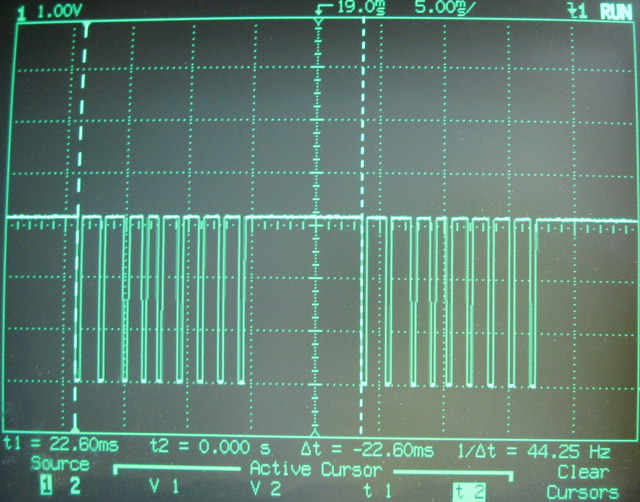

אתה צריך לראות את מספר הפולסים כמספר הערוצים ברוחב של עד שני מילישניה כל אחד ואחריהם הפסקה כך שסה"כ תהיה לך חזרה על התבנית כל 20 מילישניה.

משהוא כזה , או הפוך
http://www.webx.dk/rc/uhf-link3/ppm2.jpg

נילקח מכאן
http://www.webx.dk/rc/uhf-link3/uhf-link3.htm

אמנון

אוף, אתה הולך על קשה :)

http://farm6.static.flickr.com/5130/...b3e62452_z.jpg
9x receiver by erezraviv, on Flickr


צ'יפ ה-RF הוא זה שרשום עליו A7105. הצ'יפ הראשי הוא זה שרשום עליו TG13426.
אות ה-PPM נמצא בין 2 אלה.

חן חן, תודה
