GoPro Pan/Tilt ייצור עצמי - הפשטות מנצחת !

בהשראתו של הסרטון שהביא אייל שפירא*והשרשור ב RCG, העתקתי את הפתרון :)

השתמשתי ב 2 סרוואים 14MG-HXT מהסיני שנראה שמספיקים.
1. המתקון קצת בצד כדי שהעדשה תהיה באמצע - נקווה שלא ייטה את הטיסן ויצריך הרבה קיזוז במאזנות.
2. הדבק החם שמאבטח את הפושרוד לבסיס אמנם נראה מכוער, אבל הוא גמיש ומאפשר לפושרוד לשנות זווית. כדי שלא יתקלף עם הזמן שמתי על החיבורים שלו עם הפלסטיק קצת CA.

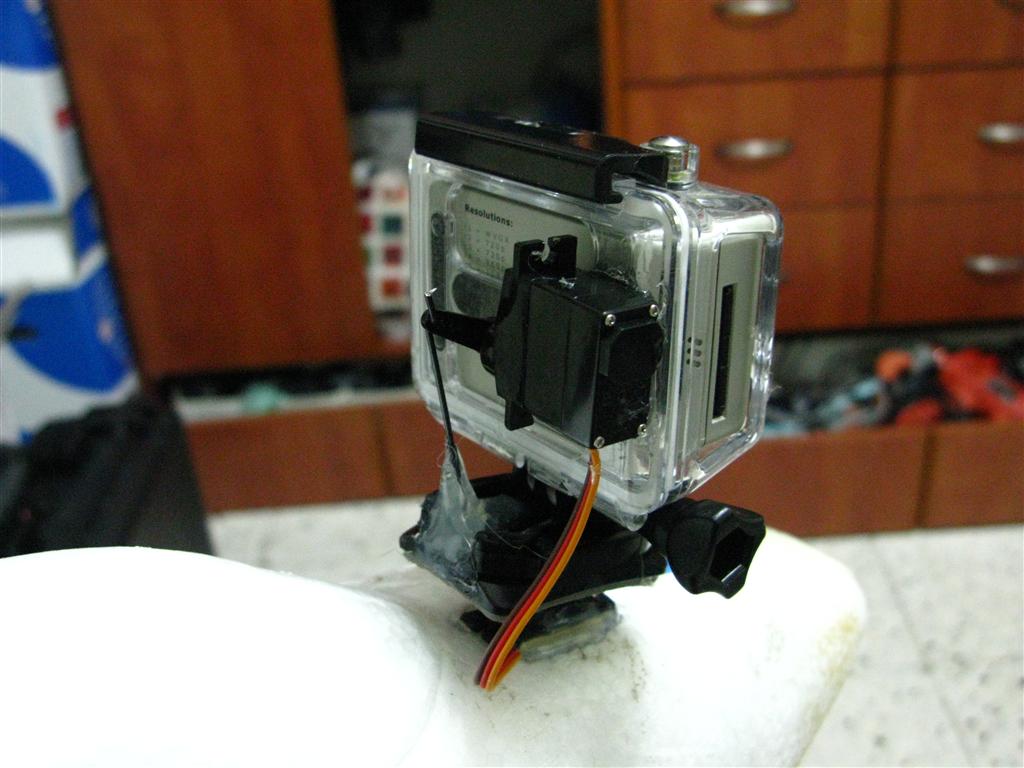

המתקון עובד נהדר על הקרקע כמו שאתם יכולים לראות בתמונות ובסרטון.
נקווה שיעמוד במבחן המציאות.
עכשיו רק נשאר לפתוח את הטווינסטאר כדי למשוך 2 חוטים למקלט (איך לא חשבתי על זה:confused:) והגדיר FAIL-SAFE למצב אמצע (מצלמה מסתכלת ישר).

אשמח לשמוע מה דעתכם :)

http://www.youtube.com/watch?v=vPk3QpyQxyo

http://www.efly.co.il/forums/attachm...1&d=1302135011

http://www.efly.co.il/forums/attachm...1&d=1302135011

http://www.efly.co.il/forums/attachm...1&d=1302135011

http://www.efly.co.il/forums/attachm...1&d=1302135011

http://www.efly.co.il/forums/attachm...1&d=1302135011

תבדוק אם יש לך בשלט אופציה לקבוע את מהירות תנועת סרוו , ותאיט את המהירות שלהם מכיוון שאתה גם מקליט עם המצלמה אז כדאי שיהיו תנועות חלקות ואיטיות ולא קופצניות .

איך מתקיים החיבור בין ראש הסרבו ל"רגל" של המצלמה?
לדעתי זאת נקודת התורפה במתקון שכזה...
יקח מס נחיתות עד שהמצלמה תזנק קדימה.

לדעתי הקומבינה הזאת הולכת להתפרק באוויר והמצלמה תיפול למישהו על הראש.

שרון
לדעתי הדבר לא יחזיק באויר במהירות ועם הרעידות
ובאמת! למה לקחת סיכון ולדאוג על דבר כזה..
חבל לאבד מצלמה או טיסן על זה
השקעת כל כך--אהבה וזמן \ כסף
השקע עוד קצת ותהיה שקט ורגוע כשזה באויר
עם תרצה עזרה עם חיתוך אלומיניום וכו"....אתה יודע את הסלולארי שלי- אני תמיד!! זמין
**זו דעתי בלבד..אתה כבר "ילד גדול " .. רק תעשה טוב "חושבים"

GUY

הציר שלך הוא בורג שמועד להשתחרר. הייתי נשאר רק עם ה PAN. חוץ מזה זה באמת פשוט ויעבוד

למה אי אפשר לעשות איזשהו חור ועם בורג ואום לאבטח את זה?

הטסתי היום עם המתקון וזה עבד נהדר. למרות חופש קטן שיש על הקרקע בגללל זרוע הסרוו התחתון, באוויר לא היו חופשים ולא רעידות, והתזוזה הייתה חלקה. עשיתי מיקס שכאשר פועל הסטיק הימני לא מפשיע על ההגאים אלא שולט על הפאן/טילט. כמובן שאני עושה את זה בזמן טיסה במצב FLW-BY-WIRE שמייצב את הטיסן לטיסה אופקית.

בקיצור - מוצלח ביותר. עכשיו רק חסר סרוו 180 מעלות.


ולכל המקטרגים - 2 נחיתות ושום דבר לא זז, לא נתלש ולא נפל לאף אחד על הראש. (אבל בכל מקרה הכל היה מאובטח עם חוט דיג למקרה ש....)
