בניית טיסן KOBRA של SIG מתוכנית
אז הסיפור מתחיל כמו כל סיפור "לפני הרבה הרבה שנים..." יותר נכון 11 שנה שהתחלתי להטיס רדיו החלטתי שאחרי שהשגתי שליטה מקסימלית ב"ברנש" חשבתי משום מה שאני מסוגל למשהו יותר טוב, אז קניתי קיט של הטיסן קוברה של SIG, קיט נוראי כמו פזל של 3000 חלקים. ואז גיליתי שהקוברה לא בנויה לידיים של מתלמד, אז פוצצתי אותה שוב ושוב ושוב ושוב עד שבסוף נפחה את נשמתה.
לפני כ4 חודשים החלטתי שאני בונה אותה מהתוכנית מ"סקרץ'".
עשיתי שינויים קטנים בטיסן אל מול התוכנית המקורית:
- כנף מקלקל ולא פרופילים.
- גוף מפלטה עבה אחת ולא מס עוביים משתנה
- מנוע 46 עם טיון ולא 25-32 מומלץ....
- קאול מפיבר ולא בלזה כחלק מהגוף.
- תאורה.
- חיבור מהיר לחיווט לכנפיים.
בניית הגוף התחילה בהכנת 4 חציצים
http://www.efly.co.il/forums/attachm...1&d=1303072013
לאחר מכן הכנת צידי הגוף
http://www.efly.co.il/forums/attachm...1&d=1303072013
הרכבת החציצים על צידי הגוף
http://www.efly.co.il/forums/attachm...1&d=1303072013
והדבקת החלק התחתון והעליון של הגוף
http://www.efly.co.il/forums/attachm...1&d=1303072013
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
מגניב! תמשיך לעדכן.
אין על הטיסנים של סיג, יש לי פורסטאר 60 בן 8 שנים בערך ואני חושב לאחרונה על לקנות את ה20 החשמלי.
שיהיה בהצלחה!
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
כמה הסיפור שלך מוכר לי...הגיבור בסיפור שלי הוא קוגר, אני זוכר שפתחתי את הקופסא שלו וראיתי חבילה של קרשים וחוברת הדרכה- די מהר הבנתי את התמונה:(, עד היום היפיוף בארון ולא טס, כבר אין לי טיפת כוח להשקיע ולהתעסק איתו, לא נורא אז יחכה עוד עשר שנים, בניתי אותו ב-99 או 2000, עכשיו שהוא יהיה סבלני.
2 קבצים מצורפים
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
לאחר מכן הכנסתי את מיכל הדלק
http://www.efly.co.il/forums/attachm...1&d=1303102238
והרבה שיפשופים ביד שמאל להחליק את הגוף...
הרכבת המנוע היא לא בדיוק כמו בתוכנית כי רציתי שהמנוע ישב ב90 מעלות כדי שהטיון יהיה למטה.
היתה לי בעיה קשה של צפיפות ומיקום של התותבים לכןנסע, אז בשביל התושבת לכן נסע נאלצתי לעשות חלק קטן מאלומניום שיהיה מספיק דק ושישמש כתותב.
http://www.efly.co.il/forums/attachm...1&d=1303102238
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
ציטוט:
נכתב במקור על ידי
adibenbasat
כמה הסיפור שלך מוכר לי...הגיבור בסיפור שלי הוא קוגר, אני זוכר שפתחתי את הקופסא שלו וראיתי חבילה של קרשים וחוברת הדרכה- די מהר הבנתי את התמונה:(, עד היום היפיוף בארון ולא טס, כבר אין לי טיפת כוח להשקיע ולהתעסק איתו, לא נורא אז יחכה עוד עשר שנים, בניתי אותו ב-99 או 2000, עכשיו שהוא יהיה סבלני.
הקוגר טיסן נהדר, תוציא אותו מהגנזח !
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
ציטוט:
נכתב במקור על ידי
aofer
מגניב! תמשיך לעדכן.
אין על הטיסנים של סיג, יש לי פורסטאר 60 בן 8 שנים בערך ואני חושב לאחרונה על לקנות את ה20 החשמלי.
שיהיה בהצלחה!
מה זה ה20 החשמלי? אתה מתכוון ל F20?
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
לא,היה לי תכנון במקור לקחת תכנית של FourStar 40 ולהקטין ולחשמל, ואז סיג הקדימו אותי והוציאו קיט של Fourstar20 למנועים חשמליים, אני עוקב אחריו בrcgroups נראה טוב כמו שלושת אחיו הגדולים
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
בניתי שלושה טיסנים כאלו--טיסן מעולה--חסרים לך מכפילי הגוף העשויים מדיקט תעופתי 1.5 מ"מ
יש להם מטרה- הרי ברור לך שחייבת להיות תמיכה ראוי לצלע האש אחרת הטיסן יתחיל להרקב לך יחסית מהר-הוברציות יפרקו אותו מתחת לציפוי בלי שתרגיש עד להתפרקותו באוויר- מה שעלול להוביל לאסון אם יפגע במישהו- כנף הפרופילים עדיפה בהרבה- יש לך יותר אפשרויות להעניק יותר חוזק למרכז הכנף ולתושבות כני הנסע- בקלקר הכל יכול להעקר ממקומו די בקלות יחסית- היו לי 3 כאלה -הראשון היה עם מנוע ווברה 50 שפיצח את הגה הגובה באוויר ושתל לי אותו באדמה- השני התרסק בנחיתה כי הוא היה בעל התנהגות מאוד עצבנית- מאחר והרכבת את הגוף ללא מכפילים יש מצב בו תהיה חייב לצפות את גוף המטוס בפיבר גלאס 100 גרם מטר שכבה ראשונה 90 מעלות והשניה 45
ולצבוע בצבע--זו אופציה טובה שככה יחזיק לאורך זמן......ומנסיון שלי כנפ קלקר זה לא כזה דבר אמין
אלא עם בפנים יש לך אינסרטים המחברים מוטות קרבון ארוכים יחסית בין שני חצאי הכנף...
שיהיה חג שמח....
1 קבצים מצורפים
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
שחכתי לציין בתחילת השירשור שסיימתי את הבניה,
לא שמתי באמת את מכפילי הגוף מקדימה מדיקט תעופתי, אני מקווה שהבלזה 4 הקשה תהיה מספיק חזקה, החציץ אש מחוזק מבפנים עם משולשים גדולים לפלטות בצדדים.
את הפיניש לגוף עשיתי באמת עם צבע ולא ציפוי,
השלב הבא שעשיתי הוא חיתוך הכנפיים
http://www.efly.co.il/forums/attachm...1&d=1303122217
הכנתי שבלונות לקצות כנף ולשורש, קניתי מחנות לחומרי בניין פלטות קלקל בעובי 5ממ
ועם קשת חשמלית חתכתי את הכנף. זה לא היה פשוט... אימנתי את אשתי שתחזיק לי את הצד
השני של הקשת ותוך לא הרבה זמן .... 12 נסיונות!!! שייצרתי איתה בחרתי מהן זוג אחד יפה.
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
צידי הגוף מבאלזה 4 ממ אולי יהיו חזקים לטווח קצר כי הדבק נספג בשטח מגע קטן מסויים-וזה יעקר ממקומו סביב מקום ההדבקה--אתה יודע שעם מכפילי הגוף אתה יוצר שטח מגע גדול יותר עם צידי הגוף ובדבק אפוקסי עם צלעות הגוף החיבור עדיף בהרבה....
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
ציטוט:
נכתב במקור על ידי
Shahar_Hz
שחכתי לציין בתחילת השירשור שסיימתי את הבניה,
לא שמתי באמת את מכפילי הגוף מקדימה מדיקט תעופתי, אני מקווה שהבלזה 4 הקשה תהיה מספיק חזקה, החציץ אש מחוזק מבפנים עם משולשים גדולים לפלטות בצדדים.
את הפיניש לגוף עשיתי באמת עם צבע ולא ציפוי,
השלב הבא שעשיתי הוא חיתוך הכנפיים
http://www.efly.co.il/forums/attachm...1&d=1303122217
הכנתי שבלונות לקצות כנף ולשורש, קניתי מחנות לחומרי בניין פלטות קלקל בעובי 5ממ
ועם קשת חשמלית חתכתי את הכנף. זה לא היה פשוט... אימנתי את אשתי שתחזיק לי את הצד
השני של הקשת ותוך לא הרבה זמן ....
12 נסיונות!!! שייצרתי איתה בחרתי מהן זוג אחד יפה.
בנוגע ללהחזיק את הצד השני (זה כבר לפעם הבאה)-
עדיף לקשור למשהו חזק שישמש כציר ולהשתמש רק בפרופיל הבסיס (לחשב לפי אורך המיתר את פרופיל הקצה הצפוי),
כמו כן שמתי לב ששבלונה חיצונית נותנת תוצאות טובות יותר משבלונה פנימית
מצ"ב דוגמה
http://www.efly.co.il/forums/attachm...4&d=1302782511
http://www.efly.co.il/forums/attachm...5&d=1302782511
כמה שפחות ידיים נוגעות בתהליך כך הסבירות שיצא טוב גדלה
תגובה להודעה: בניית טיסן KOBRA של SIG מתוכנית
ציטוט:
נכתב במקור על ידי
valaza
בנוגע ללהחזיק את הצד השני (זה כבר לפעם הבאה)-
עדיף לקשור למשהו חזק שישמש כציר ולהשתמש רק בפרופיל הבסיס (לחשב לפי אורך המיתר את פרופיל הקצה הצפוי),
כמו כן שמתי לב ששבלונה חיצונית נותנת תוצאות טובות יותר משבלונה פנימית
מצ"ב דוגמה
....
כמה שפחות ידיים נוגעות בתהליך כך הסבירות שיצא טוב גדלה
אחלה רעיון !
אני יאמץ אותו לפעם הבאה !
נ.ב.
מאיפה השגת את הגוש קלקר הענקי השיגעוני הזה???
3 קבצים מצורפים
תגובה: בניית טיסן KOBRA של SIG מתוכנית
המשך בניית הכנף: הדבקת שפת זרימה והתקפה
קובץ מצורף 43737

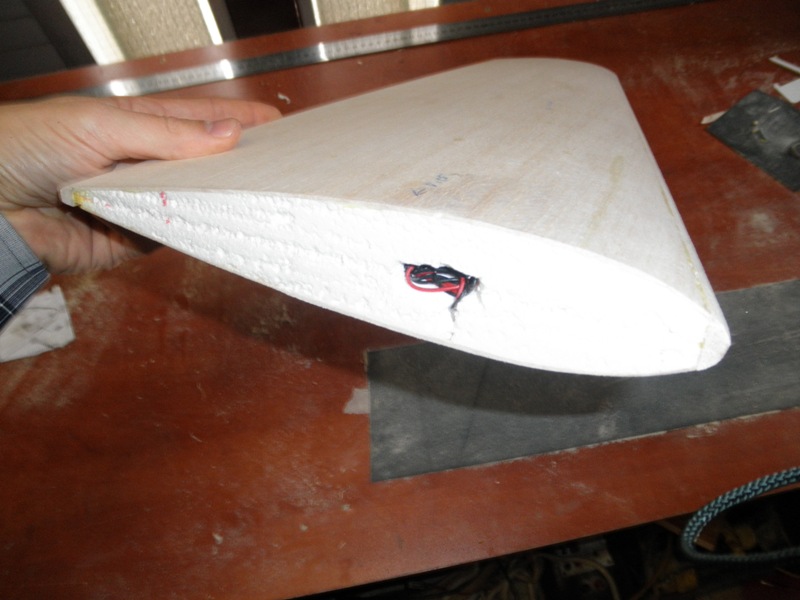

וחרצתי את הקלקר והשחלתי פנימה חוטי חשמל עבור תאורה בקצות כנף.
קובץ מצורף 43738
לאחר הכנסת ה"למדים" חיבור שתי הכנפיים בבבד פיבר
קובץ מצורף 43739
תגובה: בניית טיסן KOBRA של SIG מתוכנית
תשמע, למרות שכרגע (או בשנים בקרובות) ממש לא בלי לבנות טיסן קיט נגריה..אני נהנה מהתהליך שלך ומהתמונות, אולי רק מי שבנה כמה כאלו ויודע כמה עבודה וכמה ידע טכני דרוש לייצר טיסן כזה (ויש יותר מורכבים) יכול להעריך את העבודה הזו, זה ממש מחמם את הלב לראות את התהליך ותמשיך לעדכן בתמונות זה נראה נהדר..בהצלחה.
2 קבצים מצורפים
תגובה: בניית טיסן KOBRA של SIG מתוכנית

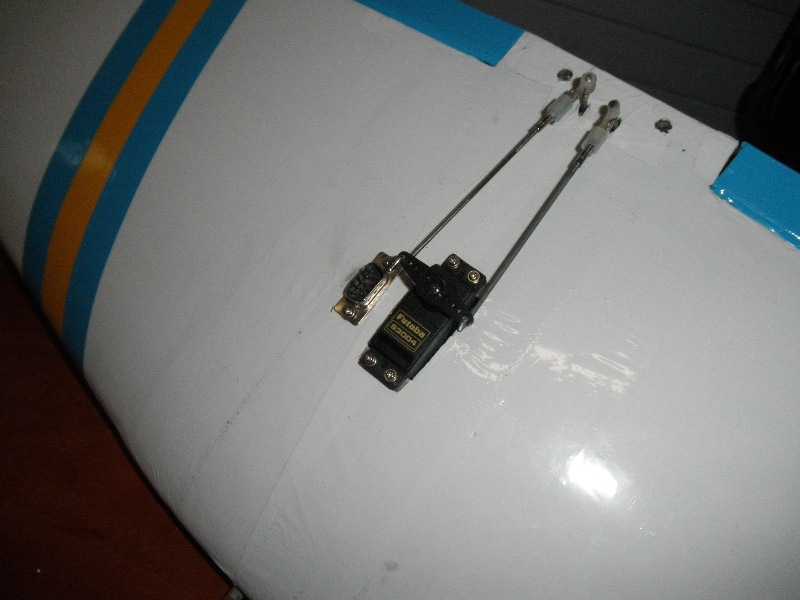

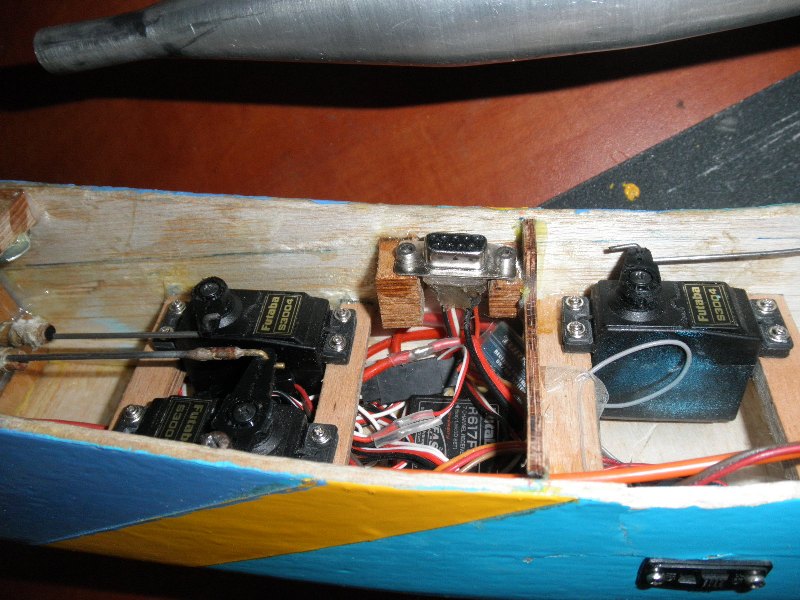

רציתי שלא יהיו לי חוטים מסתובבים חופשי בתוך הטיסן, אז שתלתי קונקטור D-TYPE 9 PIN בכנף ובצד של הגוף קבעתי את הקונקטור הנגדי על BRACKET קטן מעץ,
בקונקטור עובר החיבור לסרוו מאזנות ולחיבור מתח עבור התאורה בכנפיים.
החיבור של הקונקטור מתרחש שאני מחבר את הכנפיים לגוף.
קובץ מצורף 45695
קובץ מצורף 45694
תגובה: בניית טיסן KOBRA של SIG מתוכנית
1 קבצים מצורפים
תגובה: בניית טיסן KOBRA של SIG מתוכנית
איזה יופי
גם אני בניתי את הטיסן הזה מתוכנית אבל מחושמל ל 4 תאים וכנף פרופילים כמו המקור
עוד שינוי שעשיתי היה ביטול גלגל האף והוספת גלגל זנב נשלט
אחד הטיסנים הכי מהנים שיש לי
בהצלחה
חן
תגובה: בניית טיסן KOBRA של SIG מתוכנית
חן, ראיתי שפירסמת אותו למכירה (למה@$%&) חבל שלא פירסמת אותו לפני 5 חודשים היית חוסך לי המון עבודה....
תגובה: בניית טיסן KOBRA של SIG מתוכנית
פרסמתי אותו כבר לפני שנה גם :) אבל אני לא באמת רוצה למכור אותו
תגובה: בניית טיסן KOBRA של SIG מתוכנית
בנוגע לשאלה שלך לגבי קניית קלקר-
אני קונה מהמפעל בעין כרמל.
הם מוכרים לוחות של 100X50X10 ס"מ ב5 ש"ח ללוח (במגוון צפיפויות)
ואם תתקשר לפני הם יכינו לך מבעוד מועד בלוק קלקר כבקשתך (מבחינת גודל)
בפעם האחרונה שהייתי שם זה היה לפני יותר משנה, מילאתי את האוטו עד אפס מקום בקלקרים
כל התענוג עלה משהו כמו 50 ש"ח.
וכשאתה שם, תבקש מהם כבל ניקל-כרום על הדרך, אם תבקש יפה מספיק הם כנראה יביאו לך איזה 5-10 מטרים, על חשבון הבית כמובן...
