ESC מצפצף (עלי) ללא רחם

שוב שלום,

רקע:
קניתי, הלחמתי מחברים וחיברתי (בפעם הראשונה) סוללה, בקר מהירות, מנוע brushless ומקלט.
אני חדש בעולם הטיסנאות החשמלית (הפעם האחרונה הטסתי בנזין לפני 10 שנים.

בעיה:
1. ברגע שאני מחבר את הסוללה לבקר הוא נותן צפצוף יחיד, ממתין מספר שניות, ואז נותן סדרה של 10 צפצופים, המתנה, וחוזר על עצמו - 10 צפצופים שוב ושוב.
2. אם אני לא מנתק את ה BEC מהמקלט (או לפחות את הפין החיובי שלו) הוא מתחמם מאד, ומאד מהר. לא מפריע לצפצופים.

בקשה:
תנו עצות מניסיונכם מה תתכן הבעיה וניתן לנסות.
אשמח לספק מידע נוסף.

תודה, אסף.

עוד נתונים שאולי קשורים:
אני משתמש במשדר ומקלט די וותיקים (72MHz), אבל מוודא שהם מפעילים את הסרוו כמו שצריך.
אם המנוע לא מחובר ל ESC הוא לא משמיע צפצופים כלל.

סוללה :
3S turnigy 25C
גם ספק מתח חיצוני מכוון ל 7.4 וולט אני מקבל אותה תוצאה.

ESC :
50A Brushless Motor Speed Controller ESC Helicopter

מנוע:
70mm Duct Fan + 3000KV Motor for lipo RC Jet EDF plane

בדוק שאתה לא במצב הפוך במצערת כלומר מצערת מעלה היא בעצם מצב של מינימום .
הבדיקה פשוטה ,העבר מצערת למצב מקסימום ובדוק אם הציפצוף הפסיק .
זו הבדיקה הכי פשוטה שיש בכל עניין הציפצופים הלא פוסקים.

ואחרי הבדיקה הזו נמשיך הלאה במידה והבעיה לא נפתרה.

א. המנוע הוא זה שמצפצץ ולא הבקר
ב. האם הבקר שלך כולל BEC?
ג. ניסית לתכנת טווח מצערת?

ציטוט:

---

נכתב במקור על ידי Shay

ב. האם הבקר שלך כולל BEC?
?

---

נשמע בדיוק כמו בקר ללא BEC.
מתחילים, אם אתם צריכים עזרה אז תנו קישורים לציוד עליו אתם שואלים

אני הייתי מודאג מההתחממות של הבקר, זו לא תופעה נורמלית (ללא עומס).

ראשית תודה לכולם.

א. אחרי שקראתי את הנושאים הדומים לשלי בפורום, עיקר הנסיונות שלי היו מצבי מצערת (וקיזוז) שונים בזמן חיבור הסוללה לבקר ומיד אח"כ.
ב. גיליתי שאין קשר בין מה שאני עושה עם המצערת לבין הצפצופים, הם תמיד: צפצוף בודד בחיבור, המתנה של 8 שניות, סדרות של עשרה צפצופים.
ג. יכול להיות שהבקר לא תואם באיזשהו אופן למקלט? בסופו של דבר אני רוצה לשלוט בו באות PWM ממיקרו בקר חיצוני, לכן לא ממש משנה לי אם זו הבעיה, רק אשמח לדעת.
ד. אני לא יכול לספק את המפרט של הרכיבים כיוון שקניתי את כולם בebay (כדי להתחיל להכיר את התחום בשלב זה), ואין להם מפרט והוראות.

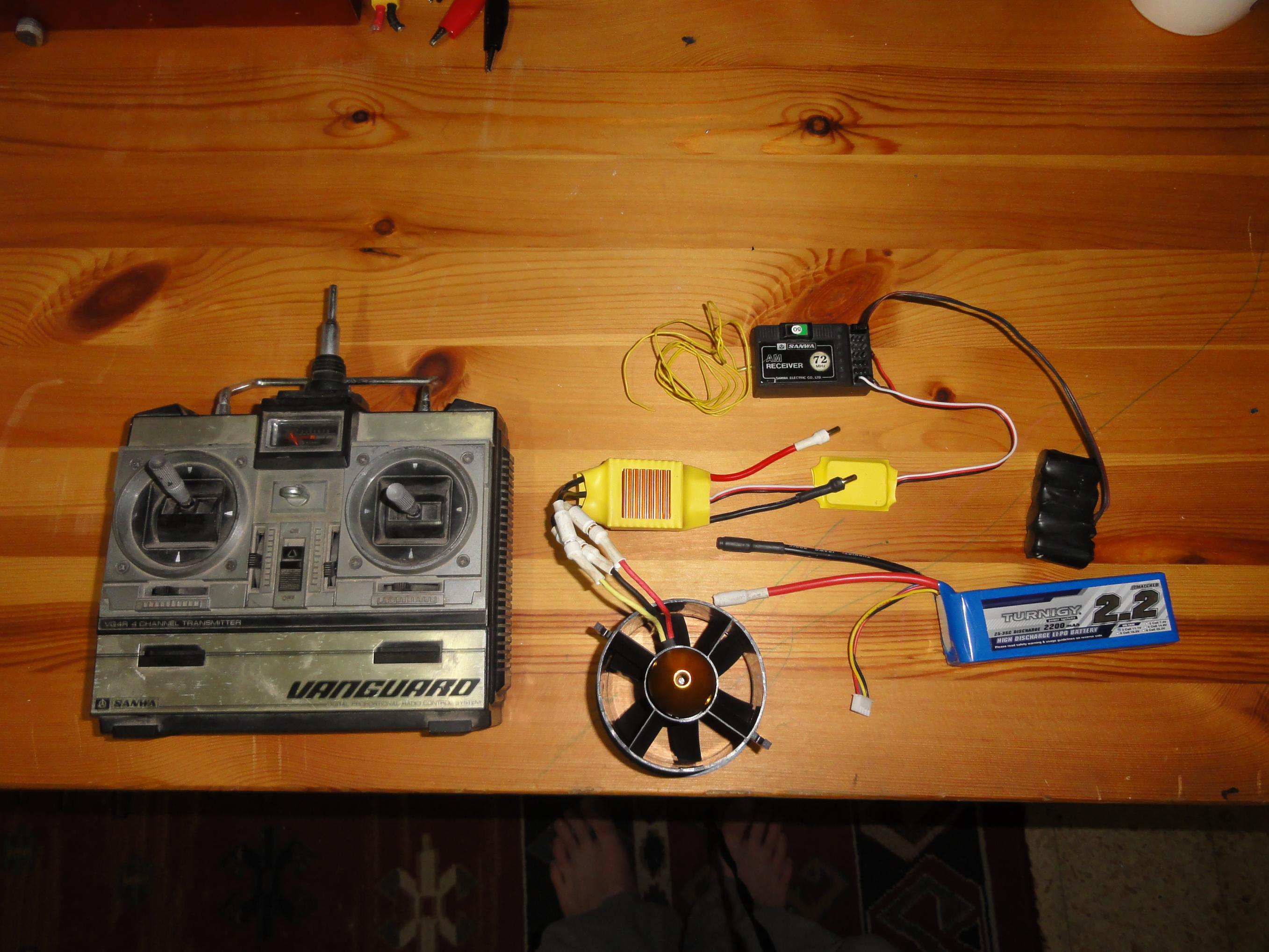

אני כן מצרף תמונה של ה setup וקישור לסרטון, אשמח אם תקשיבו לצפצופים.
http://www.youtube.com/watch?v=FlDZW...el_video_title

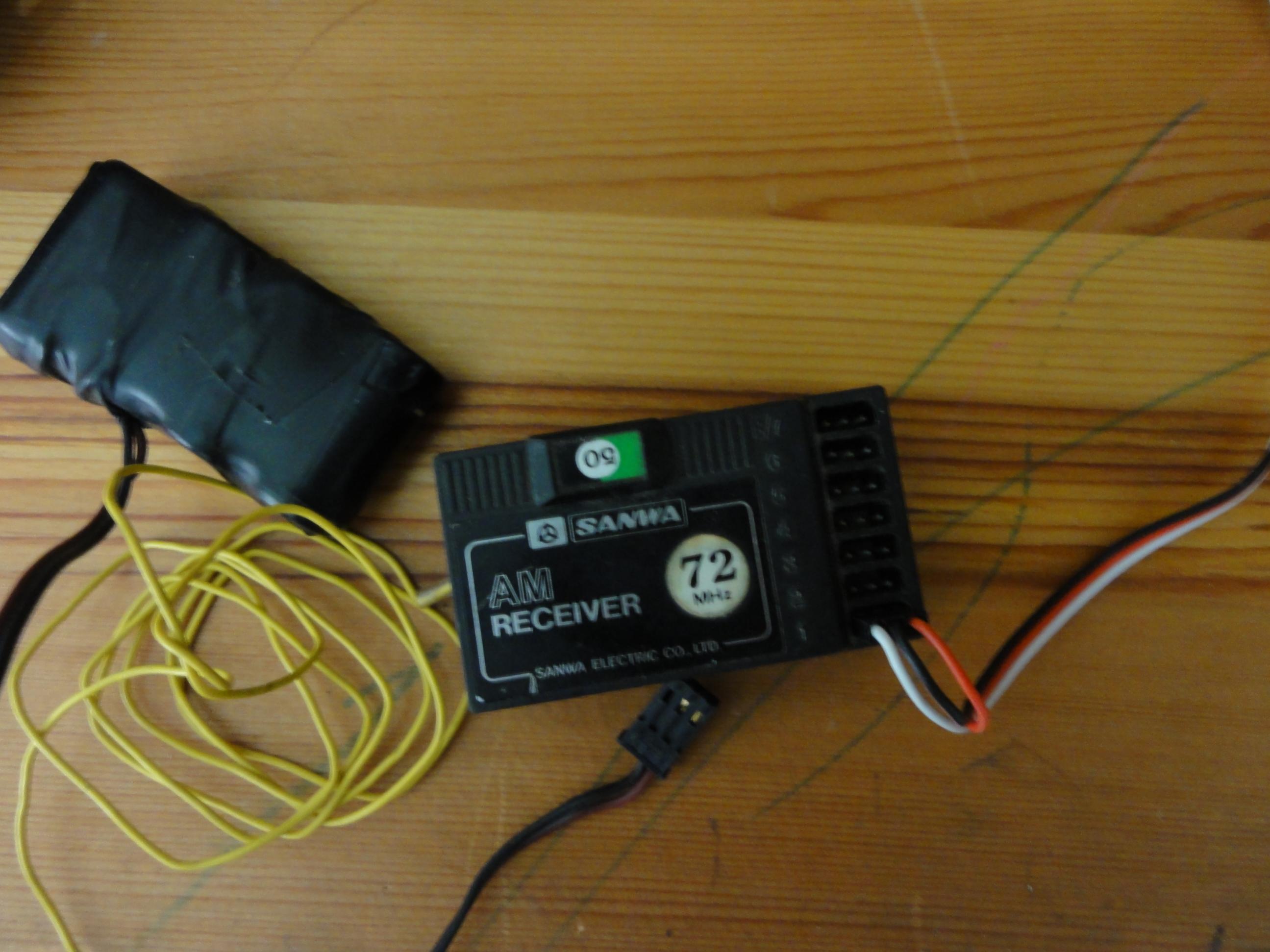

בתמונה שימו לב שניתקתי את המחבר האמצעי של ה BEC ושיש סוללה למקלט. אני כן בודק שהמקלט מפעיל סרוו במקביל ובזמן החיבור הזה.

קובץ מצורף 49644קובץ מצורף 49645

תודה

אסף,


מדוע הבקר אינו מחובר לערוץ 3 במקלט?

למיטב הבנתי, מקלט FM של Sanwa משייך ערוצים לתפקידים כמו כל רדיו אחר.
העבר את התקע של הבקר לערוץ 3 במקלט והמשך משם.

המצערת אינה שולטת בערוץ אליו חיברת אותו ואינך יכול 'לתכנת' את המשדר הזה...

רגע רגע רגע!!!!!!!

אם אני לא טועה יש לך סאנווה ונגארגד?!?!?!
איזה דגם? אההה, יופי! הוספת תמונה, כל הכבוד!

פעם החיבור של ה+ והמינוס בסרוואים היה הפוך!!!!!!!

בדוק אם זה המצב אצלך. אם כן אז כל רכיב שתחבר למקלט הישן שלך יצטרך לעבור "התאמה".
בנוסף, שקול קנייה של מקלטים (ורצוי גם משדר) מ"הדור החדש".

בהצלחה

כל הכבוד - FlyingStudent, צדקת - הפינים במערכת הרדיו הישנה שלי (מאמצע שנות ה 90 של האלף הקודם) אכן סדורים אחרת מאשר בבקר העכשיו, זכרו זאת למתקשים בעתיד.

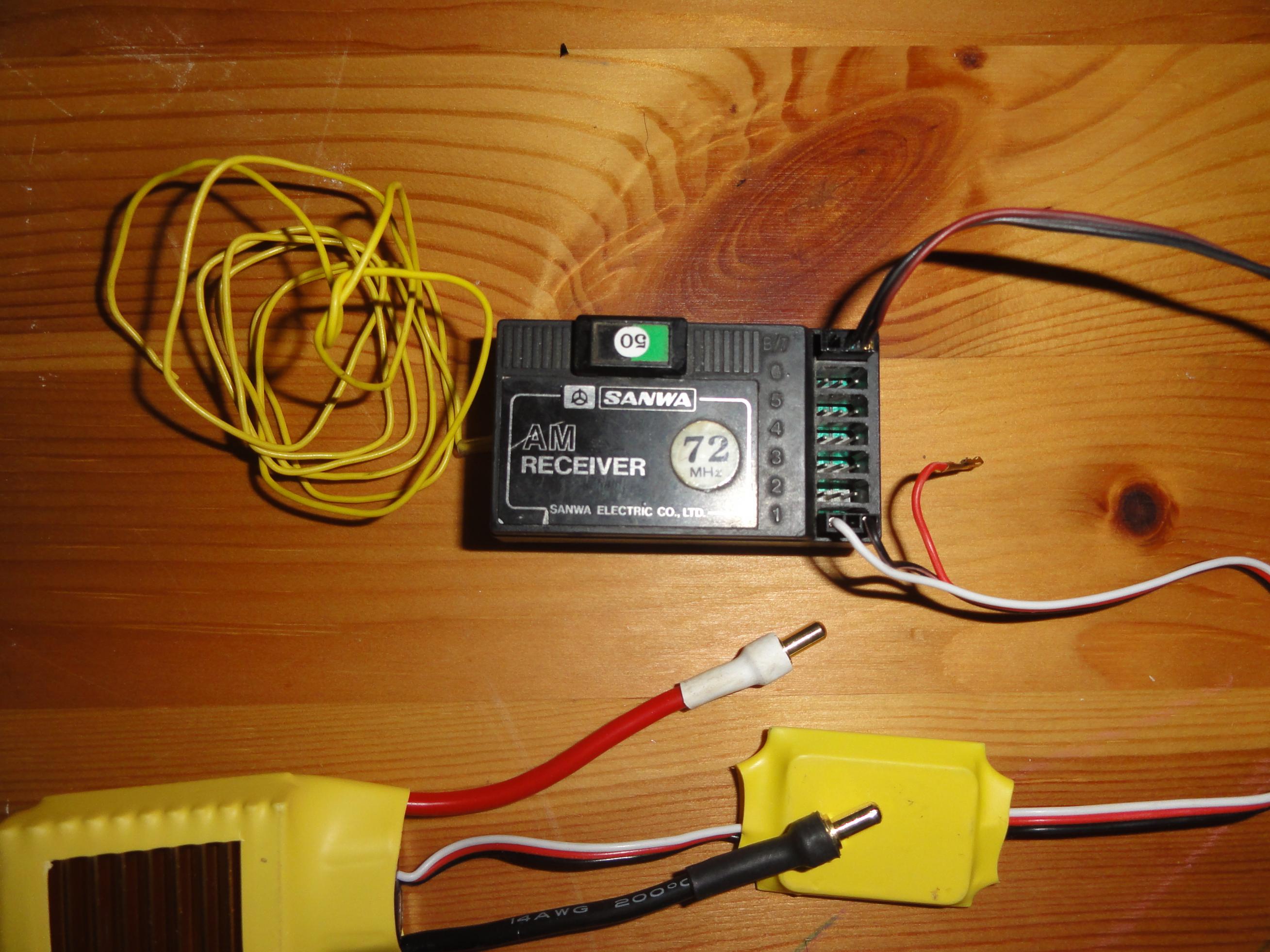

בחנתי את המתחים בפינים, והפכתי כמו בתמונה שאני מצרף.

עכשיו הכל עובד,
הבקר מבקר, המנוע מניע, ה BEC נשאר קריר

קודם הBEC ניסה להזין מתח בפין לא נכון (מסכן -לא ידע אחרת).

המון תודה לכולם על העזרה, בסוף יהיה פרוייקט מעניין.
קובץ מצורף 49656

בהצלחה.
