שיפורים הכרחיים למשקפי Headplay

היי,

הבטחתי להעלות את מה שעשיתי למשקפי ה Headplay שלי והנה השרשור המדובר.. אז בואו נתחיל.
המצב היום שמשקפי ה HP הם הטובות ביותר בשוק מבחינת איכות התמונה(במחירים השפויים) - מקבלים 800X600 עם מתקון נוח(מאוד!) על הפנים, אפשרות לכיוון פוקוס וצילינדר לבעלי משקפיים, אפשרות לעדכן גרסות Firmware ועוד.. אבל יש להן כמה בעיות קריטיות:

1. 'ה'בעיה מספר 1! הקונקטור בין ה Liberator (הקופסה השחורה) למשקפיים הוא סופר עדין. הקונקטור עצמו לא מתאים לסוג כזה של עבודה כלומר הרבה תזוזות, חוט דק ועדין ונעילת פחית על החיבור. זה מתכון לצרות כפי שגילו הרבה אנשים בעולם ומספר לא קטן בארץ. התיקון של הקונקטור הוא על גבול הבלתי אפשרי בגלל מזעור ההלחמות ל PCB ובנוסף מכיוון שעובר שם מידע דיגיטלי במהירות שיא הלחמות עלולות ליצור קיבול פריזטי שיפגע בוידאו. RangeVideo אפילו ייצרו מוצר לבעיה הזאת:
http://www.rangevideo.com/images/hea...otector_13.png

אבל לדעתי זה לא מספיק.

2. חיבור הוידאו הנכנס והמתח - כמו בסעיף הקודם רק הרבה פחות קריטי. הבעיה העיקרית במקרה זה הוא של ניתוק או מגע לא טוב - הקונטקטור עצמו עמיד וטוב אבל עדין לא מרגיש לי רגוע להשתמש בזה.

3. מתח הכניסה לעבודה ממושכת - כדי שחברת HP תוכל למכור עוד מוצר משלים - סוללה (שאני לא מבין למה לא מקבלים אותו בחבילה!) מתח הכניסה חייב להיות 12V בדיוק! מעל זה עלול להישרף רכיב מסויים בתוך ה liberator... אז פה יש לנו 2 אופציות - או לקנות סוללה ייעודית נוספת יקרה שתספיק לזמן מוגבל בשטח ולזכור להטעין אותה לפני הטסה - לא מקובל! או לספק 12V מדוייק כפי שהמטען-שנאי שמקבלים עם ה HP מוציא.

יש הרבה פתרונות לכל בעיה שכתבתי למעלה אבל כמעט כולם גורמים לאיבוד האחריות על המוצר מכיוון שהם דרושים ניתוח פלסטי (פגיעה במעטפת המוצר בצורה כלשהי) או ניתוח כירוגי (פגיעה באלקטרוניקה של המוצר. בשני המקרים מאבדים את האחריות - דבר שלי אישית לא התאים, לכן בניתי פתרון שגם סגר לי עוד 2 פינות: חיבור המתח והוידאו - יכלתי להוסיף עוד קונטקור משלי "סטנדרטי" שאני רגיל להשתמש בו למשקפיים - כלומר קונקטור 4 פין: פלוס(+), מינוס(-) ואות הוידאו. (השתמשתי רק ב 3 מתוך ה 4) ובנוסף אני לא אצטרך לדאוג לעוד טעינה של מכשיר לפני ההטסה - במצב כיום יש לי סוללת 16000mAh 3S בארגז ההטסה שמספקת חשמל להכל - למשקפיים, מסך, מקליט, אנטנות וכו'

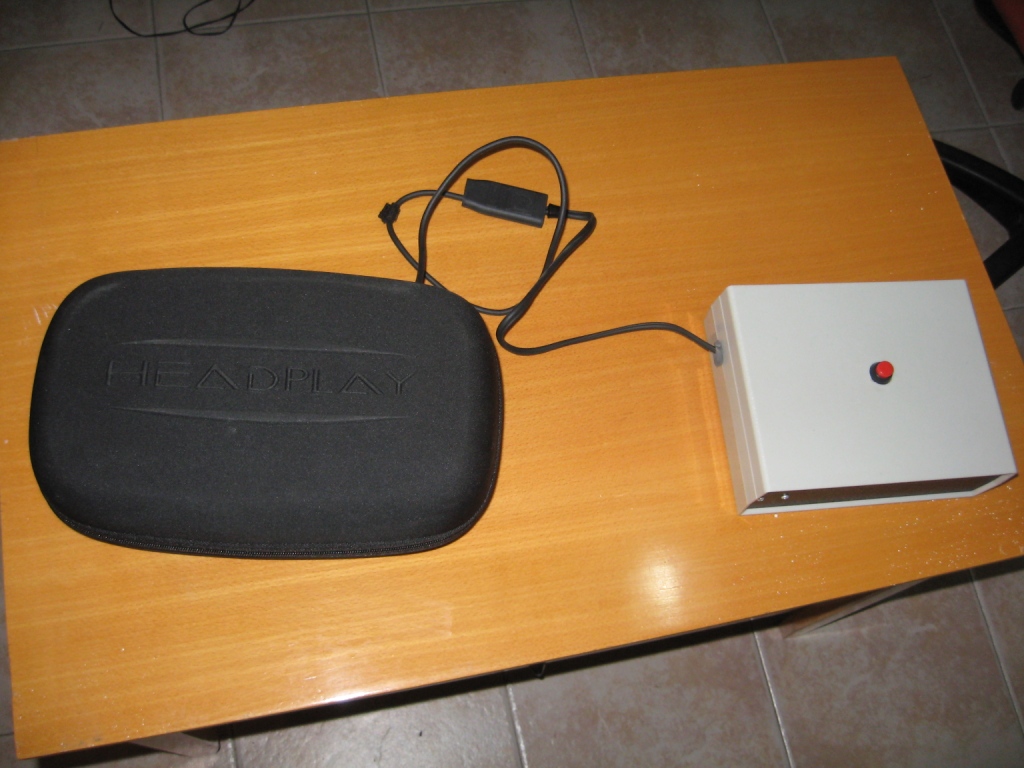

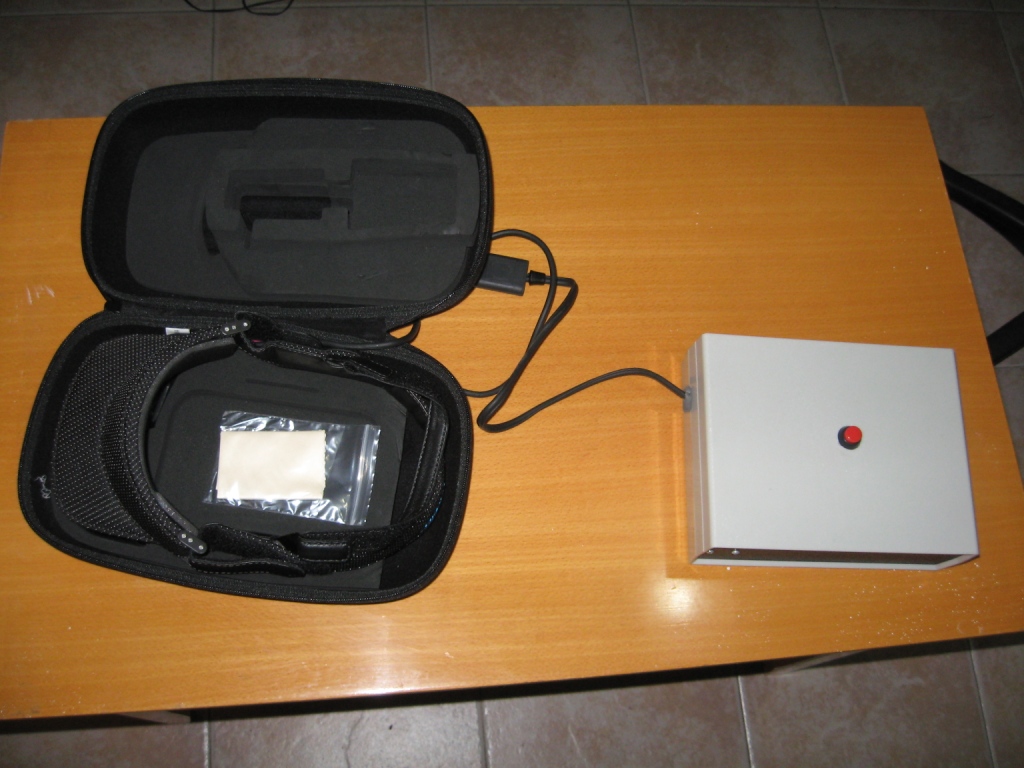

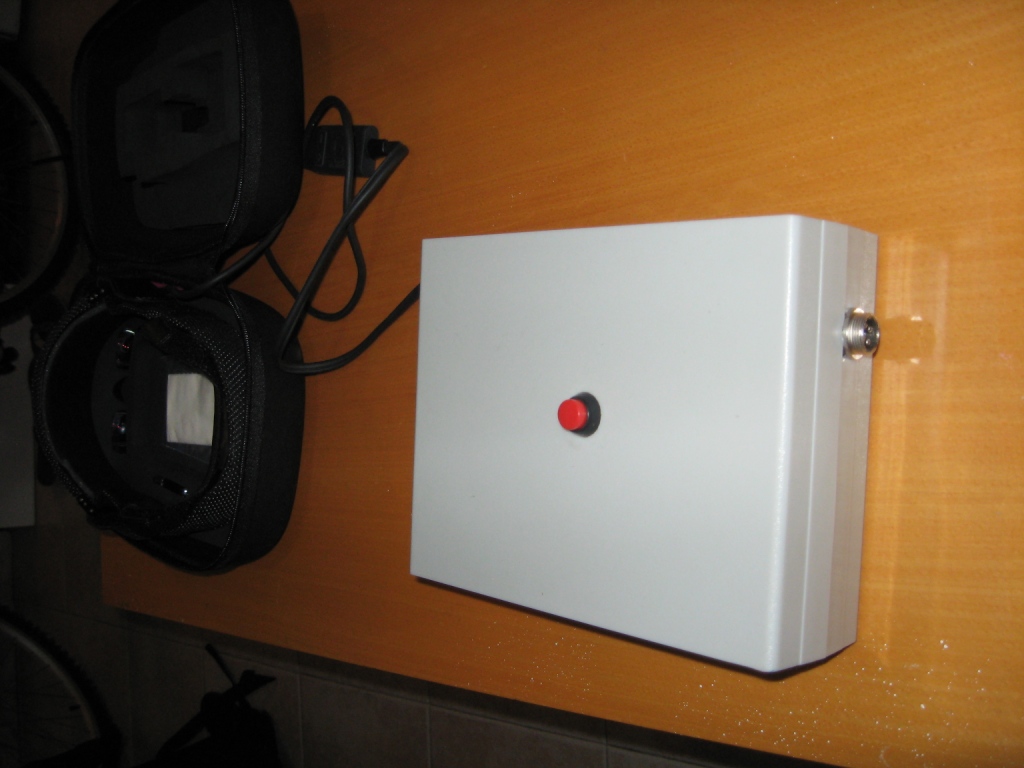

מכיון שאני כבר "תקוע" עם ה Liberator לא היה איכפת לי להגדיל קצת את הקופסה שלו:
קובץ מצורף 54593
קובץ מצורף 54594
קובץ מצורף 54596

הפתרון מתחלק ל 6 חלקים:

קובץ מצורף 54608

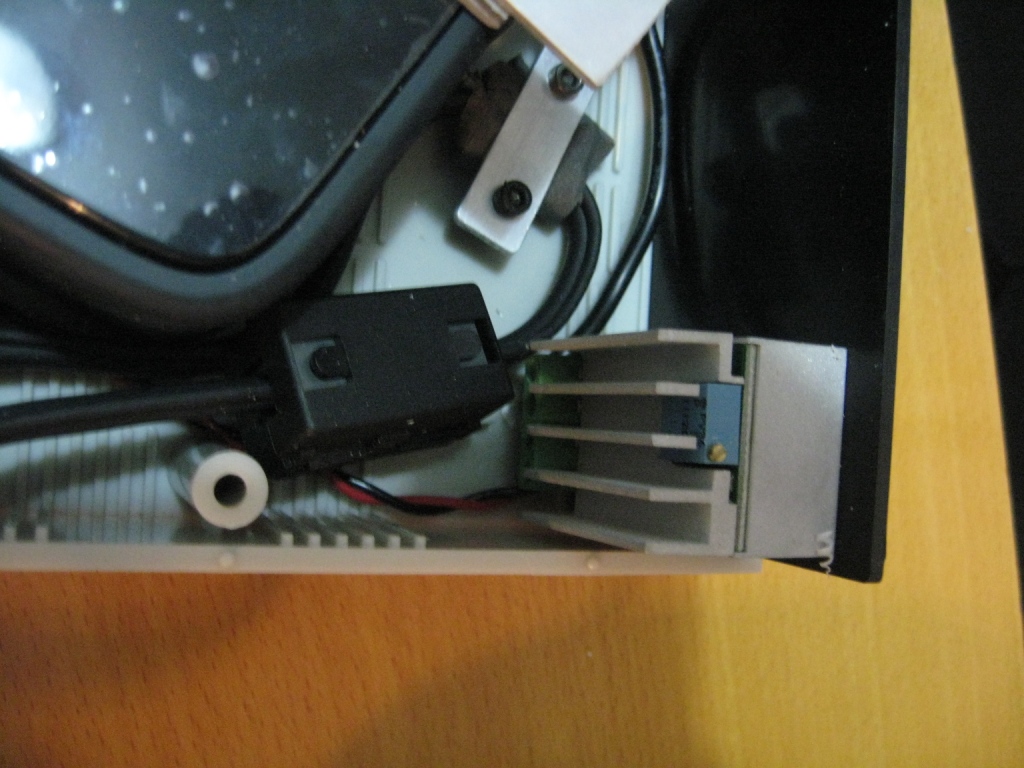

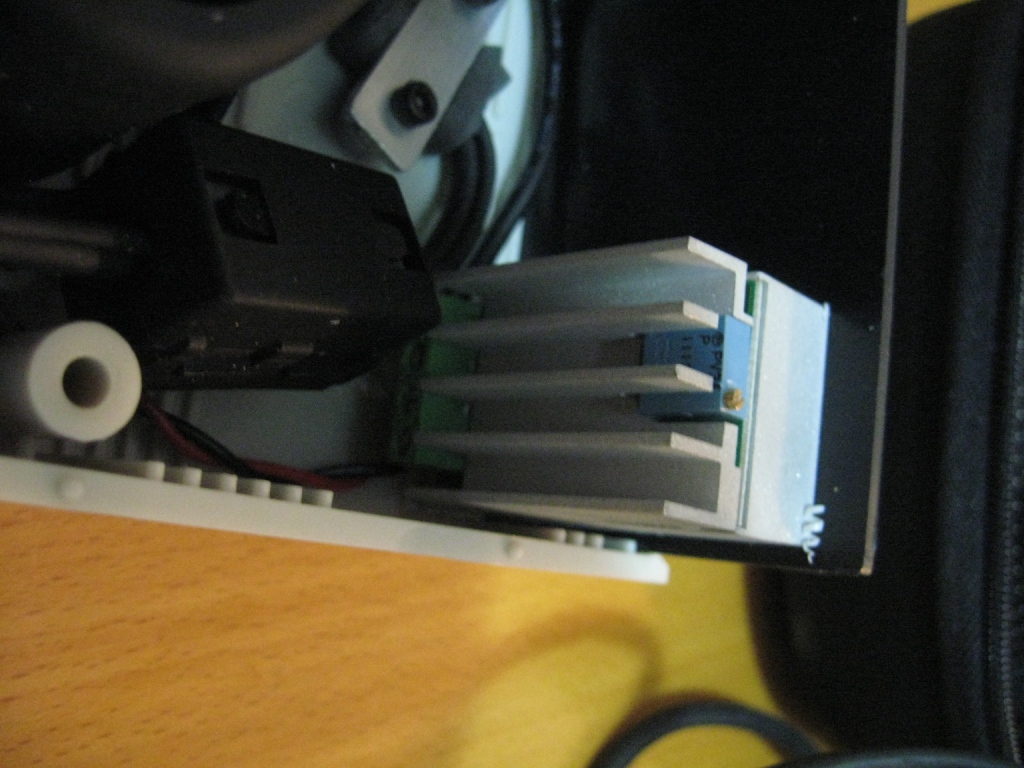

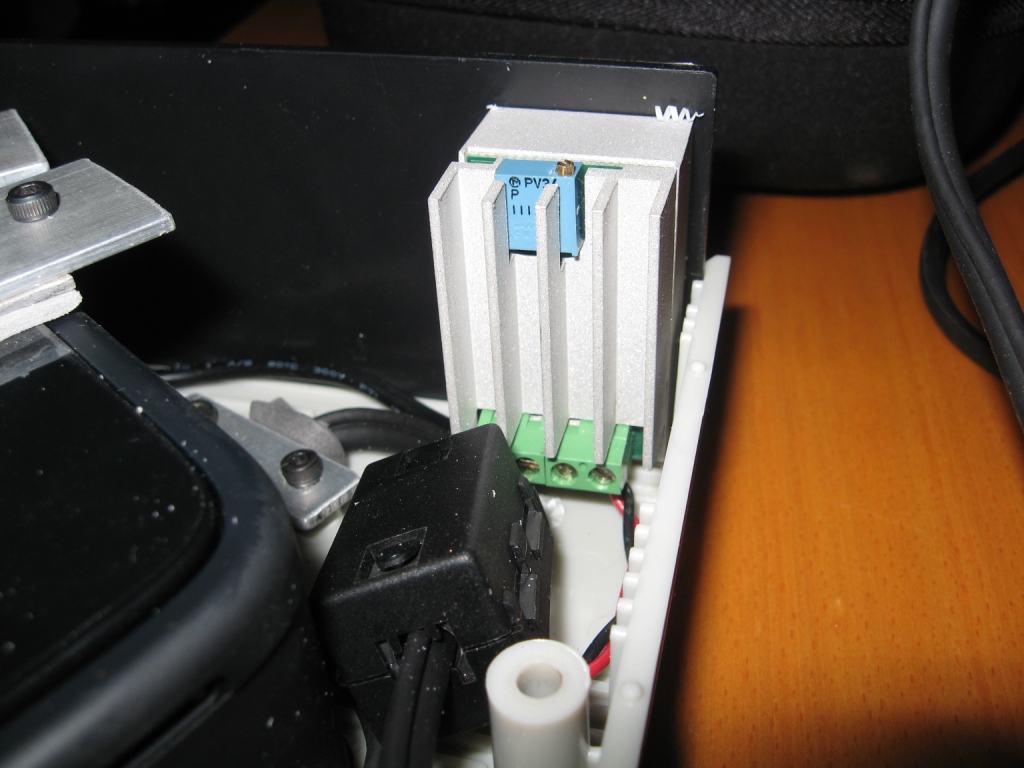

1. ייצוב המתח - השתמשתי ב step-up-down של Dimensional Engineering שסידר אותי על 12V פיקס. למה? מכיוון שהמשקפיים מוזנות מ 3S מהארגז הראשי הם מקבלות בין 12.6V ל 10.2V והרכיב הזה - http://www.dimensionengineering.com/AnyVolt3.htm
מאפשר לייצב 12V בדיון בין רמות המתחים שציינתי.

קובץ מצורף 54610
קובץ מצורף 54602
קובץ מצורף 54599

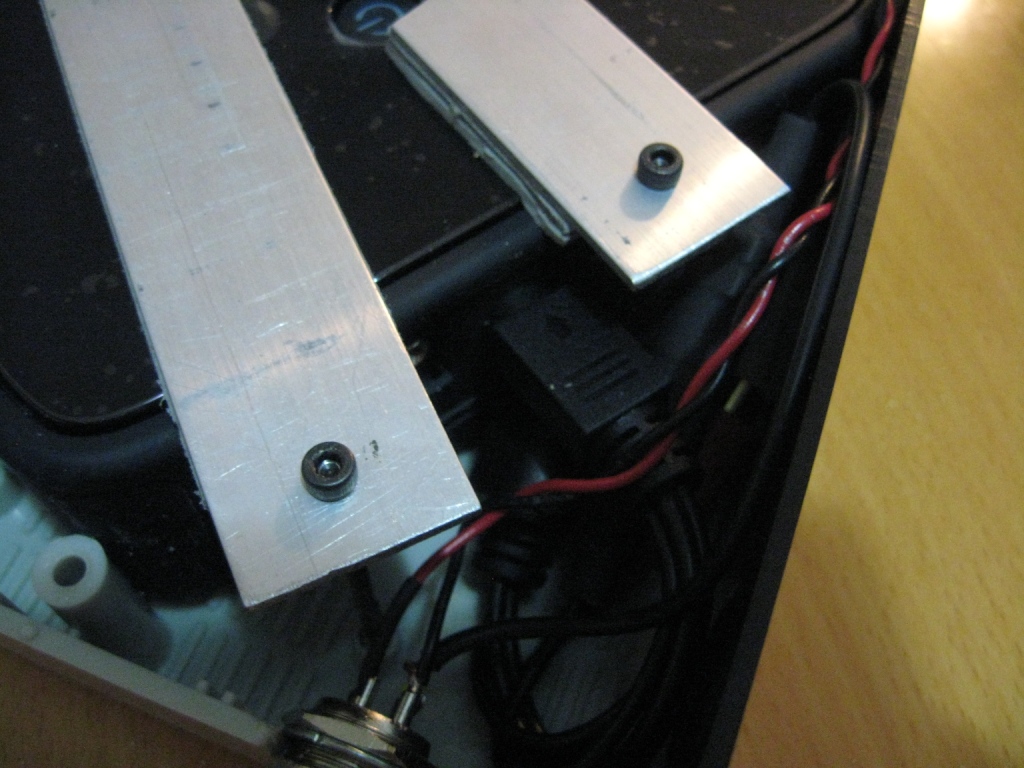

2. קיבוע מחבר המתח ל Liberator - השתמשתי ב Shoe Goo שעושה את העבודה ויורד בקלות במקרה הצורך - הקונקטור מאובטח ולא יזוז:
קובץ מצורף 54606

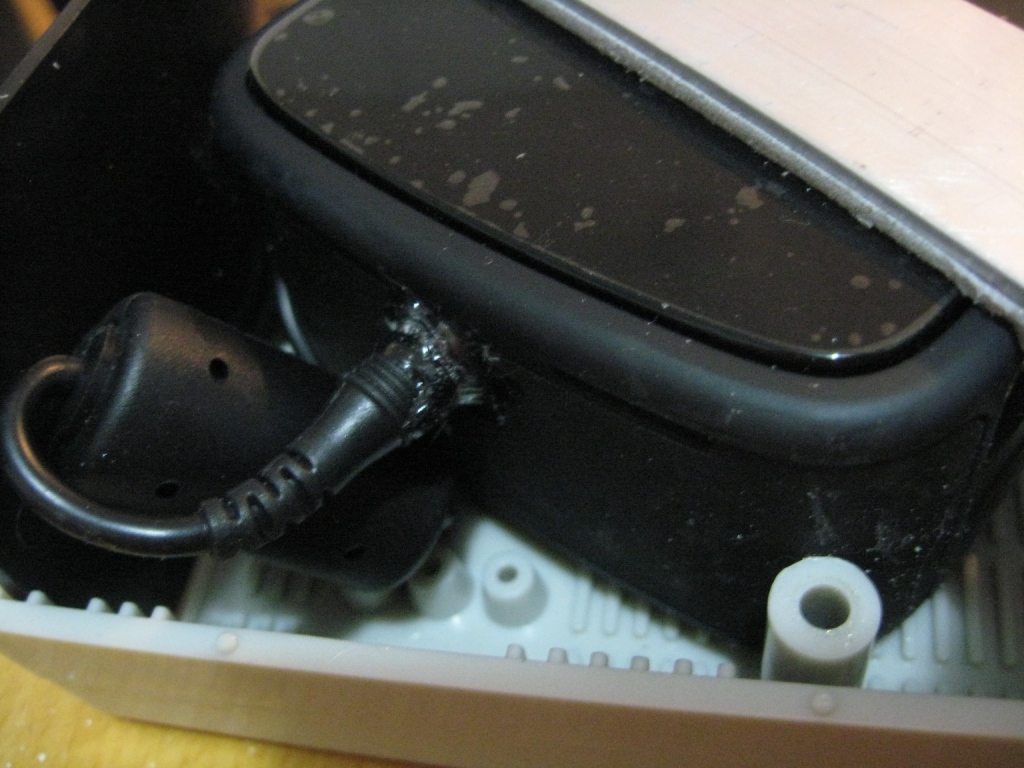

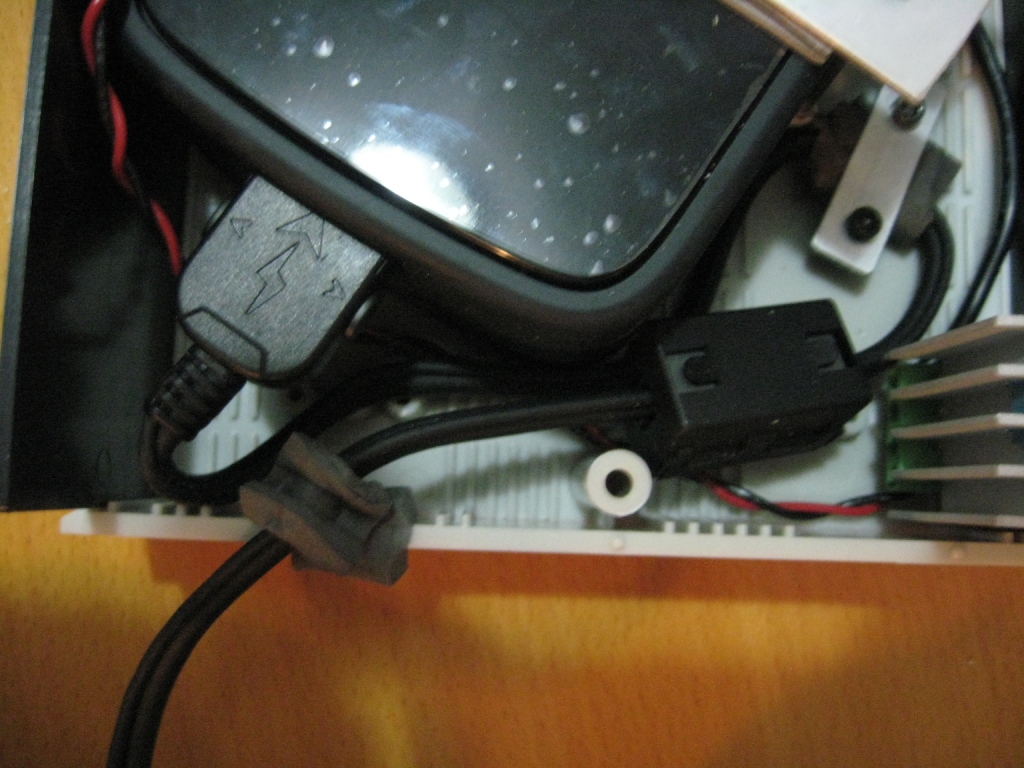

2. קיבוע מחבר הוידאו למשקפיים - מכיוון שזהו עקב אכילס של ה HP ומשם בכלל התחלתי את כל המחשבה על הנושא היה צריך לעשות קיבוע כך שבמקרה שהחוט נמשך או נמתח לא יהיה עומס על המחבר - לכן חיברתי בעדינות את החוט מהמשקפיים למחבר שלו ב Liberator
קובץ מצורף 54600

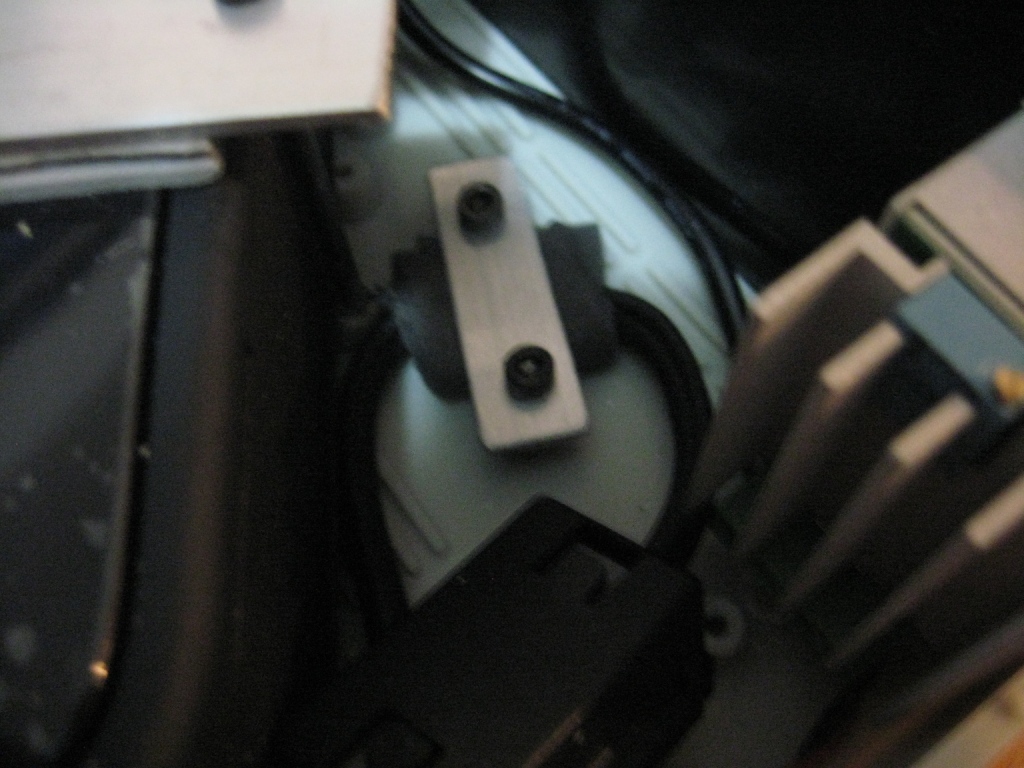

עשיתי סיבוב של 180 מעלות ו"חנקתי אותו" בין תחתית הקופסה לפחית אלומניום כאשר ספוג משמש כמרפד

קובץ מצורף 54603

והוצאתי אותו דרך חור שכירסמתי וריפדתי כדי שהחוט לא יפצע

קובץ מצורף 54601

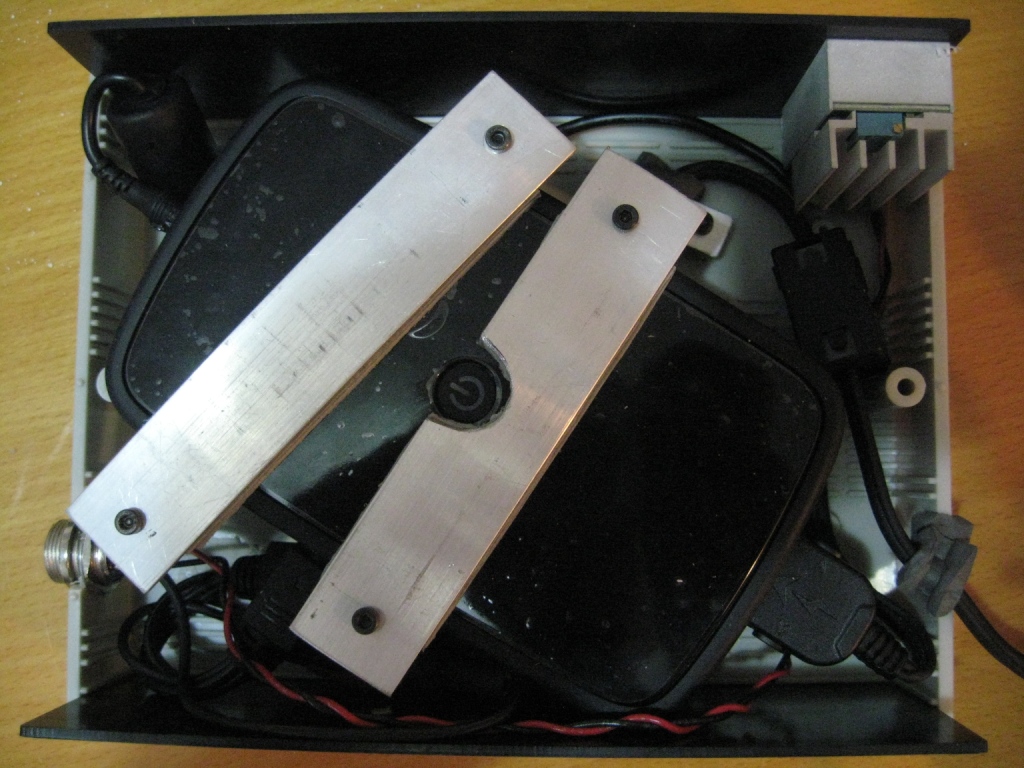

מבט על:

קובץ מצורף 54609

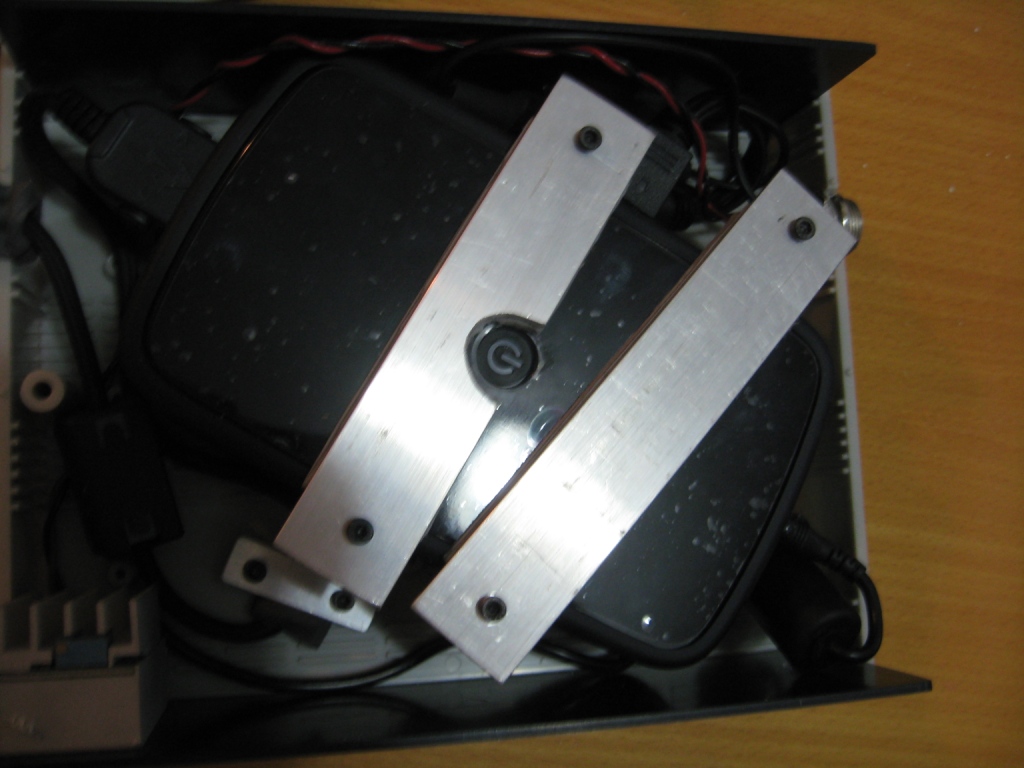

3. את ה Liberator עצמו קיבעתי לקופסה גם באותה שיטה - לחץ עם ספוג. הוא לא זז ומאוד מוגן:

קובץ מצורף 54598

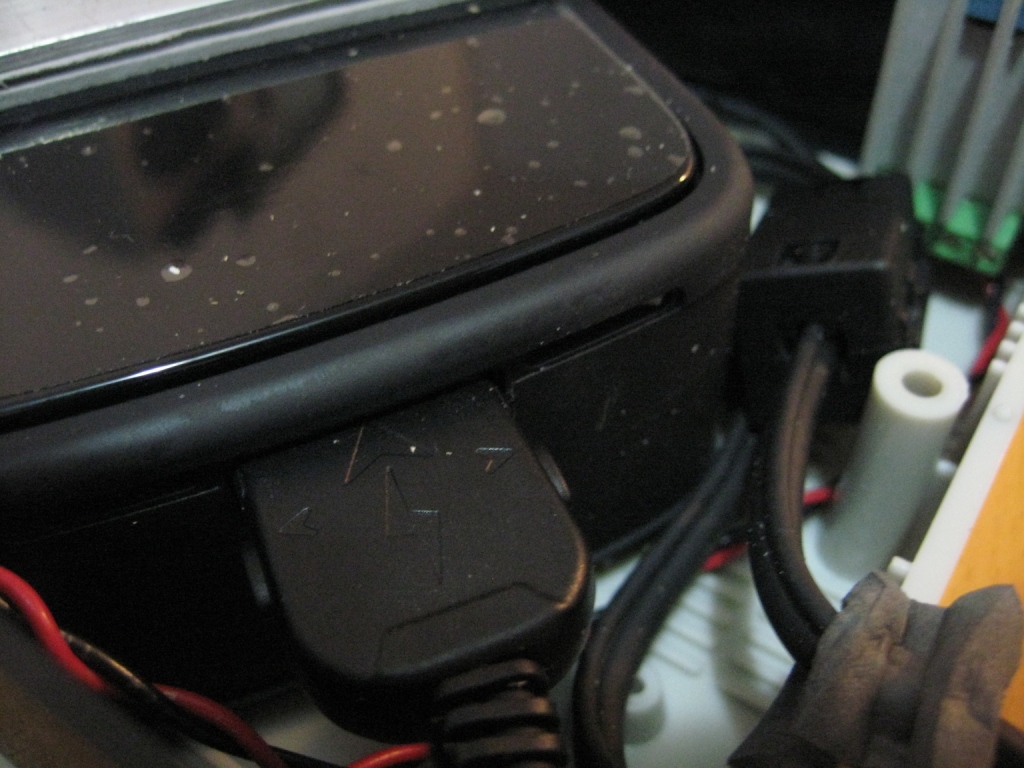

4. מחבר הוידאו הנכנס ללא דבק "נעול גיאומטרית" בין ה liberator שמקובע לדופן הקופסה.

קובץ מצורף 54604

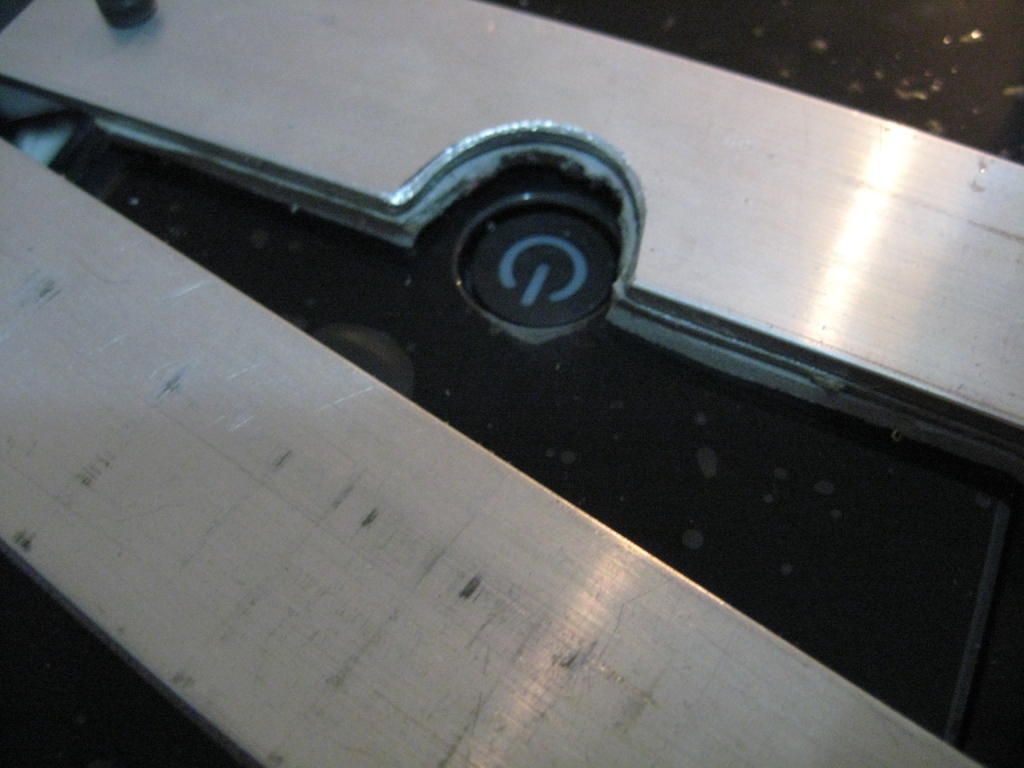

5. בגלל שכעת ה Liberator בתוך הקופסה אין גישה לכפתור ההדלקה שלו - לכן כירסמתי קצת בפחית האלומניום שכיסתה אותו

קובץ מצורף 54607

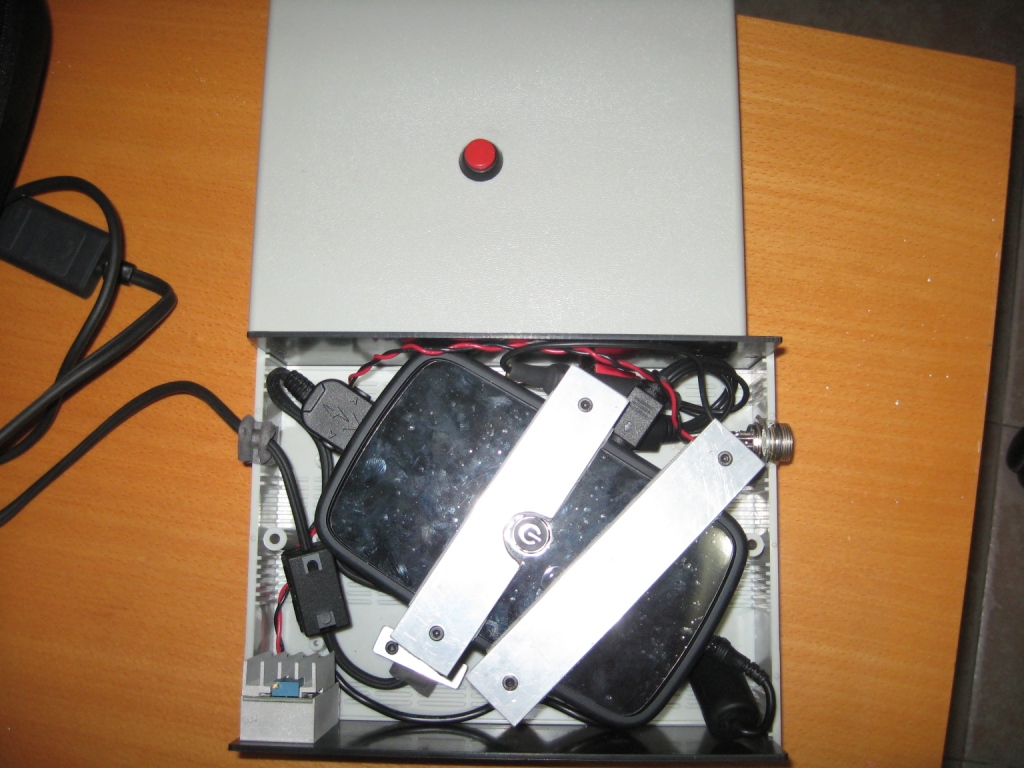

ובחלק העליון של הקופסה שמתי כפתור לחיצה שכיסחתי - השתמשתי רק בחלק המכאני שלו כלומר בקפיץ ובפלסטיקה - לא בחשמל.

קובץ מצורף 54597
קובץ מצורף 54596

חיסרון קטן - לא רואים את נורת החיווי של המשקפיים. לא נורא.

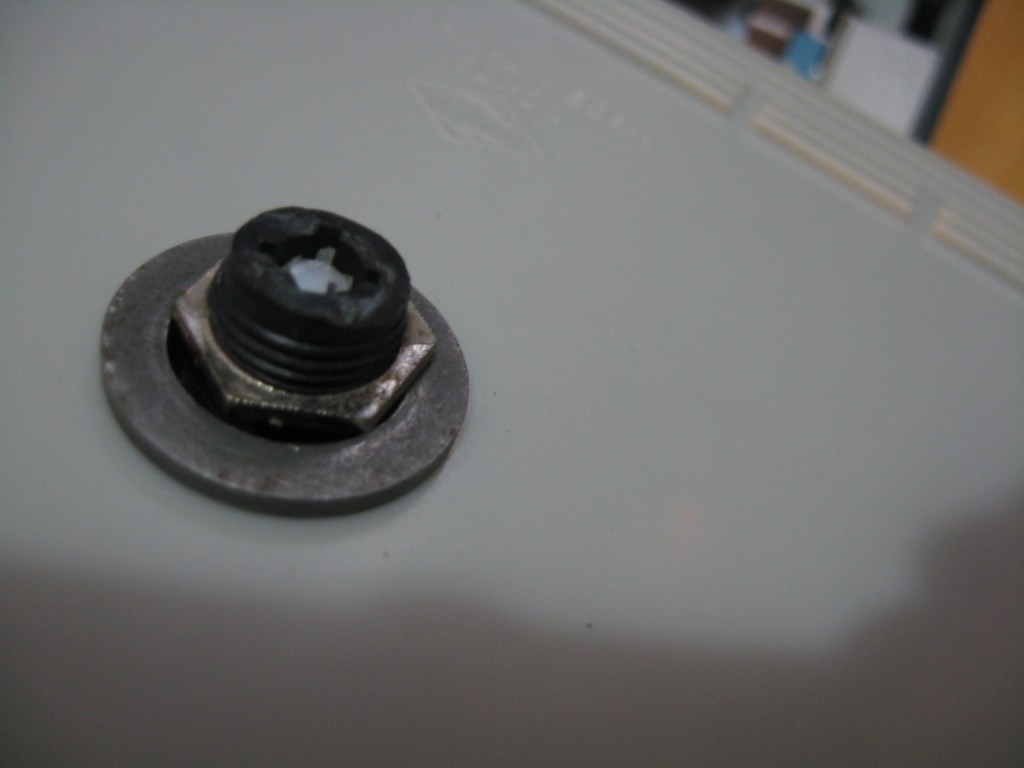

6. מחבר ה 4-פין הטנדרטי שלי יושב במקומו והנגישות אליו נוחה. הוא מתחבר לתחנת הקרקע והחיים יפים
קובץ מצורף 54605
קובץ מצורף 54595

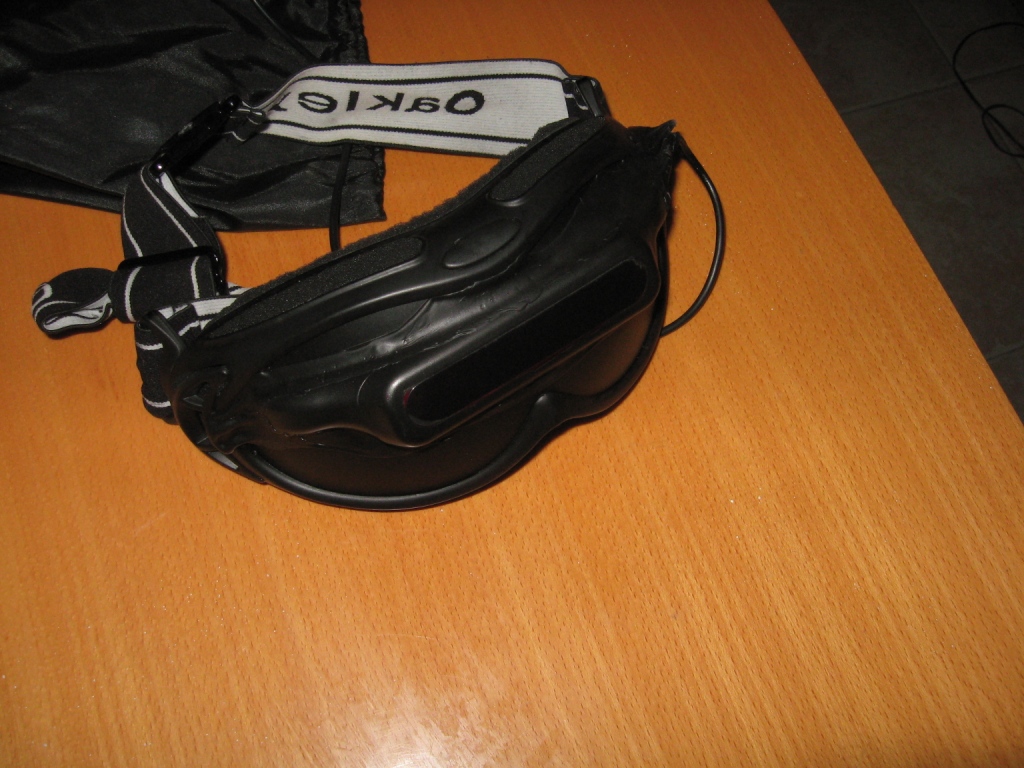

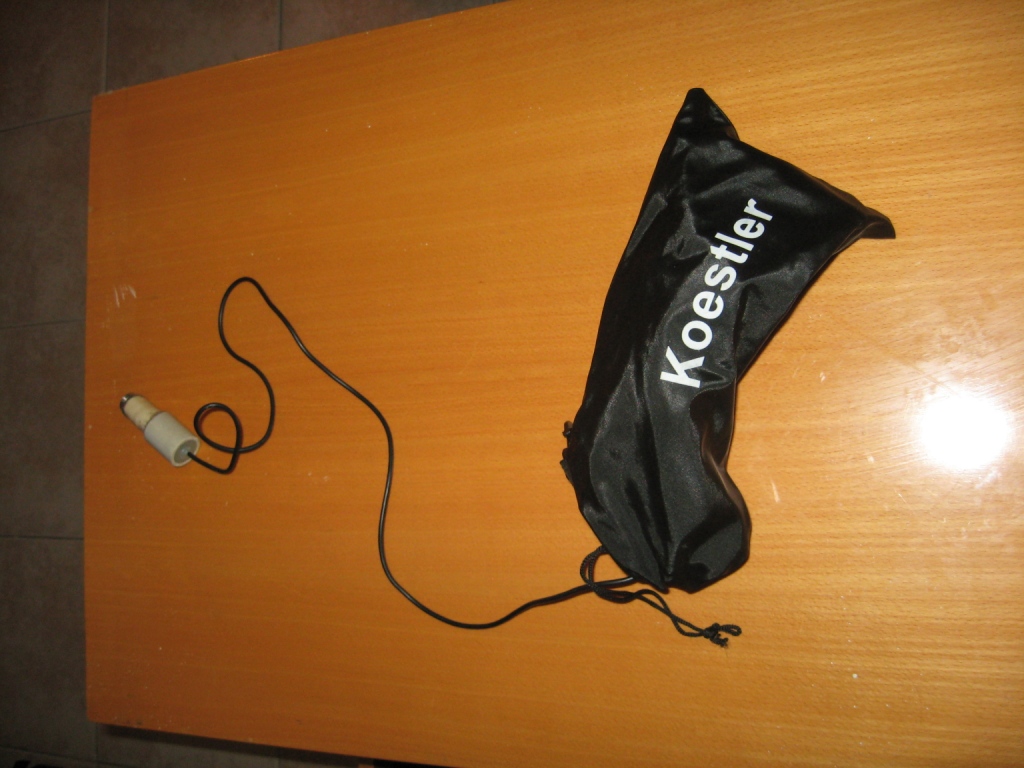

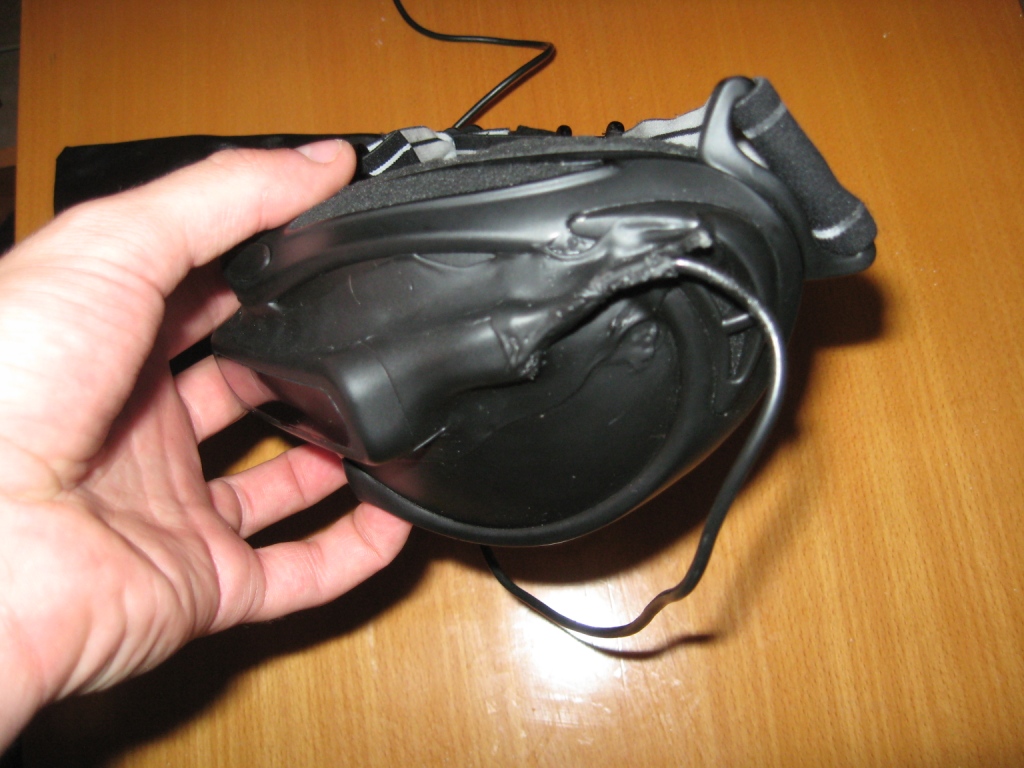

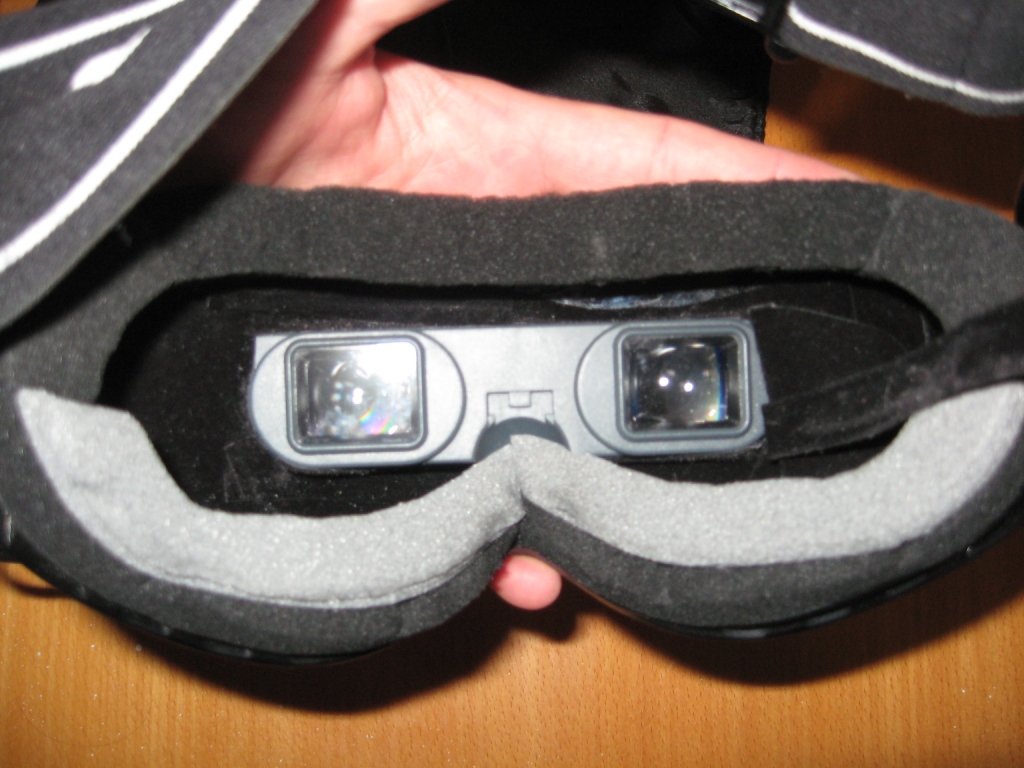

לעומת המשקפיים הרגילים זה הרבה יורת מסורבל אלב האיכות.. אחח. באותה הזדמנות צילמות את מה שעוללתי למשקפים הישנות:

קובץ מצורף 54592
קובץ מצורף 54611
קובץ מצורף 54612
קובץ מצורף 54613

תהנו :) ותודה ליועציציק

עבודה יסודית ויפה מאוד.

טיפה אסתה מהנושא ברשותך - לאחר שחבר נתן לי להטיס עם HP במקביל ל FTASHARK שלי הרושם שלי לגבי HP באופן כללי הוא כזה :
1. לי מתקון ה HP לא היה נוח והרגשתי שאני צריך לכוון תמידית את המצחייה עם היד כדי שהמסך יהיה במקום (והכיוונונים האפשריים לא עזרו).
2. החשכה - מה הפיתרון שלך ? להטיס עם חולצה זה לא לעניין. לשים את המסך בלי המצחייה במשקפי סקי כמו שעשית לישנות נשמע לי רעיון טוב. איך זה עבד בישנות ? היית מרוצה ?
3. אמנם האיכות של התמונה מדהימה אבל הייתה חסרה לי מאוד הזווית הרחבה של FATSHARK. ב FATSHARK אתה מרגיש בתוך הסצנה, ב HP אתה צופה בקוביית וידאו קטנה מול הפנים. בדגם החדש של FATSHARK המצב אותו דבר - תמונה קטנה ויותר איכותית (אבל עדיין 640X480).

אני מחכה שייצאו משקפיים עם זווית גדולה (46 מעלות) ורזולוצייה וצבעים כמו של ה FATSHARK.

אשמח לשמוע דעות אחרות.

שוב - פרויקט יפה ואשמח לראות דרכם בשטח בהזדמנות (-:

דרימר אתה מלך!!!!!!!!!!

ציטוט:

---

נכתב במקור על ידי sharonx

עבודה יסודית ויפה מאוד.

טיפה אסתה מהנושא ברשותך - לאחר שחבר נתן לי להטיס עם HP במקביל ל FTASHARK שלי הרושם שלי לגבי HP באופן כללי הוא כזה :
1. לי מתקון ה HP לא היה נוח והרגשתי שאני צריך לכוון תמידית את המצחייה עם היד כדי שהמסך יהיה במקום (והכיוונונים האפשריים לא עזרו).
2. החשכה - מה הפיתרון שלך ? להטיס עם חולצה זה לא לעניין. לשים את המסך בלי המצחייה במשקפי סקי כמו שעשית לישנות נשמע לי רעיון טוב. איך זה עבד בישנות ? היית מרוצה ?
3. אמנם האיכות של התמונה מדהימה אבל הייתה חסרה לי מאוד הזווית הרחבה של FATSHARK. ב FATSHARK אתה מרגיש בתוך הסצנה, ב HP אתה צופה בקוביית וידאו קטנה מול הפנים. בדגם החדש של FATSHARK המצב אותו דבר - תמונה קטנה ויותר איכותית (אבל עדיין 640X480).

אני מחכה שייצאו משקפיים עם זווית גדולה (46 מעלות) ורזולוצייה וצבעים כמו של ה FATSHARK.

אשמח לשמוע דעות אחרות.

שוב - פרויקט יפה ואשמח לראות דרכם בשטח בהזדמנות (-:

---

.1 יש על המשקף 3 סקוצ'ים. ייתכן ואם החבר רק נתן לך לנסות לא התאמת את זה כמו שצריך. עוד משהו שיכול להיות הוא שרוב האנשים לא מבינים למה מקבלים עוד 2 רצועות.. יש יש מקום מורובם לא מחברים אותם כי לא יודעים. בכל מקרה לדעתי הם ממש ממש נוחות.
2. תשאיר משהו לשרשור הבא ;) החשכת הסקי היא הכי טובה. ל HP יש לי רעיון לפתרון אחר למרות שהמצב הקיים לא רע.
3. אני מאוד מרוצה מהזוית.. ב FT זה בא על חשבון מריחות בפינות. הכל הוא tradeoff.

אז במקום לקנות ב55$ את הסוללה המקורית קנית ב+52$ מייצב מתח ל12v...?

האם נראה לך שהubec 12v של הוביקינג יתן תוצאה מספקת ב10$?

סוללה נגמרת. סוללה צריך להטעין. סוללה צריך לזכור להטעין לפני הטסות. סוללה מתכלה.

לגבי ה BEC של HK הוא גם עושה STEP-UP? או רק STEP-DOWN? כלומר גם כאשר המתח מתחת ל12 הוא נותן 12? אני לא בטוח

ציטוט:

---

נכתב במקור על ידי MDreamer

סוללה נגמרת. סוללה צריך להטעין. סוללה צריך לזכור להטעין לפני הטסות. סוללה מתכלה.

לגבי ה BEC של HK הוא גם עושה STEP-UP? או רק STEP-DOWN? כלומר גם כאשר המתח מתחת ל12 הוא נותן 12? אני לא בטוח

---

עושה Step down בלבד,ולכן יש לחבר סוללת 4S עד 5S... (אם מחברים 3S או 2S היחידה עדיין מייצבת אך פחות 0.5 וולט מהכניסה).

אני עובד עם הUBEC הזה כבר, בקרוב תמונות על היובק...

לגבי HP מול FS, יש לי את שניהם וללא ספק הHP לוקחים בגדול, לא הסתדרתי עם המריחות בפינות של הFS כל המידע של הOSD בפינות, היה מאוד קשה להטיס ככה

אלכס הוא מוציא בול 12v ?
כי זה בכל זאת סיני זול, ועל ספייקים מעל 12v אפשר לשלם ביוקר פה.

עובד פרפקט, בדיוק שמתי אשכול עם תמונות...

שכחת זוית אחת - איך מתחברת הליפו לכל העסק?

ציטוט:

---

נכתב במקור על ידי אייל שפירא

שכחת זוית אחת - איך מתחברת הליפו לכל העסק?

---

בדיוק השאלה שמטרידה אותי.
איך אתה מחבר את הסוללה לכל הסיפור?
אני משתמש בסוללה המקורית של HP שאין לי מושג לכמה זמן היא יכולה לספק מתח עבודה למשקפיים וגם הטעינה לא נוחה, אין לי מושג מה המצב שלה אחרי הטעינה.
יש לך סוללה פנימית או שאתה מספק מתח דרך החיבור מתח שמתחבר בעיקרון למטען?

פרוייקט מדהים, אני אעשה אותו גם בקרוב.

תודה.

לגמרי מדהים !
עבודה ברמה אחרת.

תודה.

בקיצור המטרה העיקרית של הפרויקט היא לשמור שם על הקונקטורים והכבלים שלא יזוזו וחס וחלילה יפגע משהו.
בל מקרה, אחלה של עסק בנית לך שם!!
לפי מה שהבנתי העסק הזה מתחבר לארגז הראשי שלו, משם הוא מקבל את המתח.

ציטוט:

---

נכתב במקור על ידי tamos

בקיצור המטרה העיקרית של הפרויקט היא לשמור שם על הקונקטורים והכבלים שלא יזוזו וחס וחלילה יפגע משהו.
בל מקרה, אחלה של עסק בנית לך שם!!
לפי מה שהבנתי העסק הזה מתחבר לארגז הראשי שלו, משם הוא מקבל את המתח.

---

תודה,

הנה הצד השני שאליו המשקפיים מתחברים:

http://www.efly.co.il/forums/showthr...E5%EC%F8%E9%FA

בנוסף, בגלל החוט הארוך לפעמים בין תחנת הקרקע עם הסוללה למשפקיים שי ניחות וירידה במתח שהמקפיים רואות. ה STEP-UP-DOWN פותר גם את זה

אחלה עבודה עשית שם, אני לא הגנתי על החיבורים אבל במקום כל המיתקון של הסטפ-דאון פשוט הלחמתי נגד, זה פתר את כל בעית המתח ונתן לי את האפשרות לעבוד חופשי עם סוללת 3 תאים.

ציטוט:

---

נכתב במקור על ידי wonderd

אחלה עבודה עשית שם, אני לא הגנתי על החיבורים אבל במקום כל המיתקון של הסטפ-דאון פשוט הלחמתי נגד, זה פתר את כל בעית המתח ונתן לי את האפשרות לעבוד חופשי עם סוללת 3 תאים.

---

נכון אבל אתה מאבד את האחריות...

טוב, דרימר, שכנעת אותי. הזמנתי HeadPlay - נראה מה כל ה"פאס" לגביהם. אולי יש דברים בגו (-:

אני חייב לדעת - מה זה החומר השחור ששימש לאיטום משפקי הסקי שלך ? האם ניתן להסירו או שצריך לחכות שתיגמר האחריות (שלדעתי היא חצי שנה) ?

לא סתם קשה לך לזהות אותם, החומרים הללו לא כל כך נגישים לכל אחד:rolleyes:
החומר השחור מבחוץ זה צבע דו קומםננטי עמיד בחום גבוהה עם גלזורה של מט ויש עוד שכבת פריימר עמיד בחום.
מבפנים זה סוג של לבד שבולע אור עם אחוז החזרה וחדירות מאוד מאוד נמוך.

בפנים זה מרגיש כמו להיות במקום שהשמש לא זורחת:cool:

אבל, יש תחליפים. ספריי שחור מט וכל פרווה עדינה מפנים יעשו את העבודה

דרימר אתה יכול לרשום את הPinout של כבל הוידאו שלהם ?
קניתי קונקטור כזה (Mini-Din 6 pin) ואני רוצה לחבר אליו רק את הקומפוזיט בכבל ארוך.

http://upload.wikimedia.org/wikipedi...Pinout.svg.png

עבודה מדהימה,
מעיין מדוע אין חיבור ישירות למצבר הרכב שנותן 12V קבוע ויציב?
אני רואה שמעט מטיסי FPV משתמשים בחיבור המצת.
אני מטיס כבר עשרות טיסות כאשר הכל מוזן מהמצת (מקלט,משקפים) ללא שום בעיה

מכיון שגיליתי שמייצב ה ATX שלי מוציא 12.28V (ב 5V הוא דווקא מדייק 5.01V) הזמנתי את הרכיב הוותיק הבא :

http://cgi.ebay.com/ws/eBayISAPI.dll...#ht_1534wt_856

יש גם את הקיט הזה
http://cgi.ebay.com/ws/eBayISAPI.dll...#ht_3129wt_980
המחיר יקר כי אפשר להזמין בדולר 2 או 3 מכל סוג.

השאלה שלי האם 12.28V זה יותר מדי ל HEAD PLAY ?
איציק - כמה אתה מקבל ב ATX שלך ? דרימר - כמה אתה מקבל במייצב שלך ?

בגלל שאתם כולכם אלקטרונאים עסוקים עם ציוד מתוחכם ויוקרתי, אז אין לכם זמן לעשות פינאאוט לצמת הקונקטורים המחורבנת.

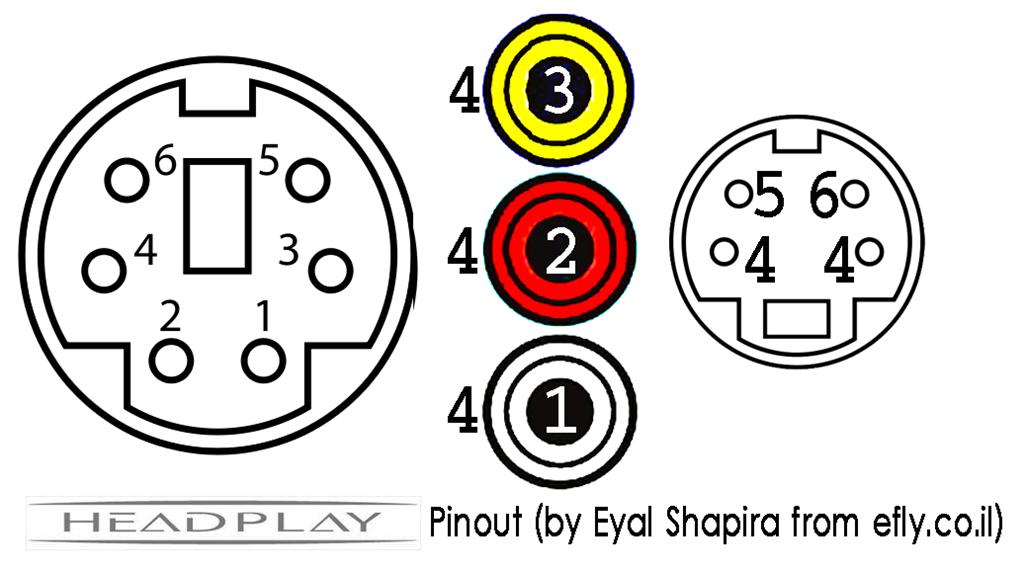

סבבה, סחבק לא נעלב, ובאדיבות מולטימטר שקניתי היום (התקלקל הקודם) ולא מעט קומבינות ארגונומיות כדי לתפוס את הצמה (בין השאר גם מחט תפירה השתתפה בניסוי) להלן הפינאאוט של הקקה:

קובץ מצורף 55882


אני מתכוון להכין גירסה קלה שתכלול רק את הComposite In עם קונקטור חדש, בלי להזיק למקורי שלהם.

עבודה יפה, יעזור לי בקרוב.

http://www.rangevideo.com/index.php?...roducts_id=262

הטסתי עם משקפי ה HP די הרבה שלשום, והייתה לי תחושה של מאמץ בעיניים ושהתמונות לא מתלקדות 100% לאותה תמונה, כאילו מסתכלים במשקפיים בלי לכוון את המרחק בין האישונים כמו שצריך. המרחק בין העדשות כוון כהלכה.
