תחנות קרקע של חברי הפורום

התחנה של איציק רונן - או תחניציק :)
התחנה של דרימר
התחנה של ALEXK

רוצים לפרסם את שלכם או שפיספסתי שירשור ישן? הוסיפו פה.
אני גם מוסיף לינק לפורטל.


http://www.efly.co.il/forums/attachm...6&d=1318097688

שלי תעלה בקרוב... היא על שולחן הניתוחים :)

עוד רעיונות אפשר לגנוב משירשור תחנות הקרקע בRCG

טוב ,
זוהי תחנת הקרקע (הנוכחית) הצנועה שלי:
לא היא לא מודולרית , עם עשרות לחצנים ואורות מהבהבים... אלא - פשוטה וזולה.:o
מזוודת אלומיניום קטנה וקלה(!) הממוקמת בעצמה על גבי החצובה המתנשאל לגובה של 1.6M
במזוודה מסך 7" , מקלט וידאו , צג מתח לסוללה , ומתגי הדלקה נפרדים.

הפאנל התחתון נשלף ע"י פתיחה של 2 ברגים , וניתן להחליף סוללה בקלות.
האנטנה מתחברת חיצונית למסך ע"י כבל מאריך עם מחבר מקובע למזוודה.
הפאנל עשוי פרספקס 4 מ"מ שחור(מעט עבה מידי , אבל זה מה שהיה).


http://www.efly.co.il/forums/attachm...4&d=1319198987

http://www.efly.co.il/forums/attachm...5&d=1319199013

http://www.efly.co.il/forums/attachm...6&d=1319199038

http://www.efly.co.il/forums/attachm...7&d=1319199064

http://www.efly.co.il/forums/attachm...0&d=1319199143

http://www.efly.co.il/forums/attachm...9&d=1319199122

http://www.efly.co.il/forums/attachm...1&d=1319199165

http://www.efly.co.il/forums/attachm...8&d=1319199100

http://www.efly.co.il/forums/attachm...2&d=1319199200

http://www.efly.co.il/forums/attachm...3&d=1319199227


כל העסק מחובר יחדיו לסוללת 3300/

המזוודה עושה עבודתה "טוב מאד" , אך עקב מעבר למסך גדול ורציני יותר - כנראה תצא מכלל שימוש...:(
עכשיו צריך להתחיל לחשוב איך תראה התחנה החדשה;)

איתי.

יפה מאוד.
לאיזה מסך אתה עובר?
איזה טיסן FPV יש לך ?

בשנת 2009 בניתי תחנת קרקע לFPV:
הספקתי לבצע איתה יותר מ-100 שעות טיסה :)

http://www.efly.co.il/forums/showthr...7%E1%F8%FA-I.L.

ציטוט:

---

נכתב במקור על ידי sharonx

יפה מאוד.
לאיזה מסך אתה עובר?
איזה טיסן FPV יש לך ?

---

מסך 10" של HAIER , מזוודת הפליקן כבר מחכה:rolleyes:
זה הטיסן:
http://www.efly.co.il/forums/showthr...-%E8%E5%F2%E4-!
ובימים אלה ממש הQUAD FPV שלי קורם עור וגידים:)

באיזו רזולוציה המסך ? מה הבהירות שלו ? איך רואים באור יום ?

זו התחנה שלי ושותפיי
יש מה לדבר על קוסמטיקה וגימור אבל עובד טפו טפו טפו...

ציטוט:

---

נכתב במקור על ידי sharonx

באיזו רזולוציה המסך ? מה הבהירות שלו ? איך רואים באור יום ?

---

איזה?(הישן\החדש?):eek:

פרט על שניהם בבקשה

וזו התחנה של ליאור ושלי... ;)

קובץ מצורף 55546

ציטוט:

---

נכתב במקור על ידי sharonx

פרט על שניהם בבקשה

---

המסך הנוכחי הוא 7" פשוט אך עושה את העבודה,מחייב הצללה (אני מניח כמו רוב המסכים).
אישית הוא לא מסתדר לי טוב - משום שהוא חותך לי מעט את שולי התמונה , ולא מאפשר לי ניווט בתפריטים של הET OSD.

המסך השני אמור להגיע אליי השבוע,
10" של חברת HAIER:
מאד מומלץ ע"י חברינו מRCGROUPS יש עליו המון מידע שם, מחירו סביב ה100$ כולל משלוח.
http://www.amazon.com/Haier-HLT10-10.../dp/B001OXKPDO
היתרון הענק שלו - שאינו סובל מ"המסך הכחול".
קיים גם בגודל 7" - במחיר של 60-70$.
http://www.amazon.com/Haier-HLT71-7-...=5336432818-20

למסך סוללת ליפו מובנית , שלפי נתוני היצרן מספקת שעתיים וחצי של עבודה(למרות שאני דיי בספק) - כך ניתן להשתמש בתחנת הקרקע בסוללה זמינה שיש בבית ולא משהו מפלצתי...
סרטון המציג את המסך באות וידאו חלש:
http://www.youtube.com/watch?feature...&v=h9atzkLPUlU

גיא
התחנה שלך ניראית ממש דומה לשלי :)

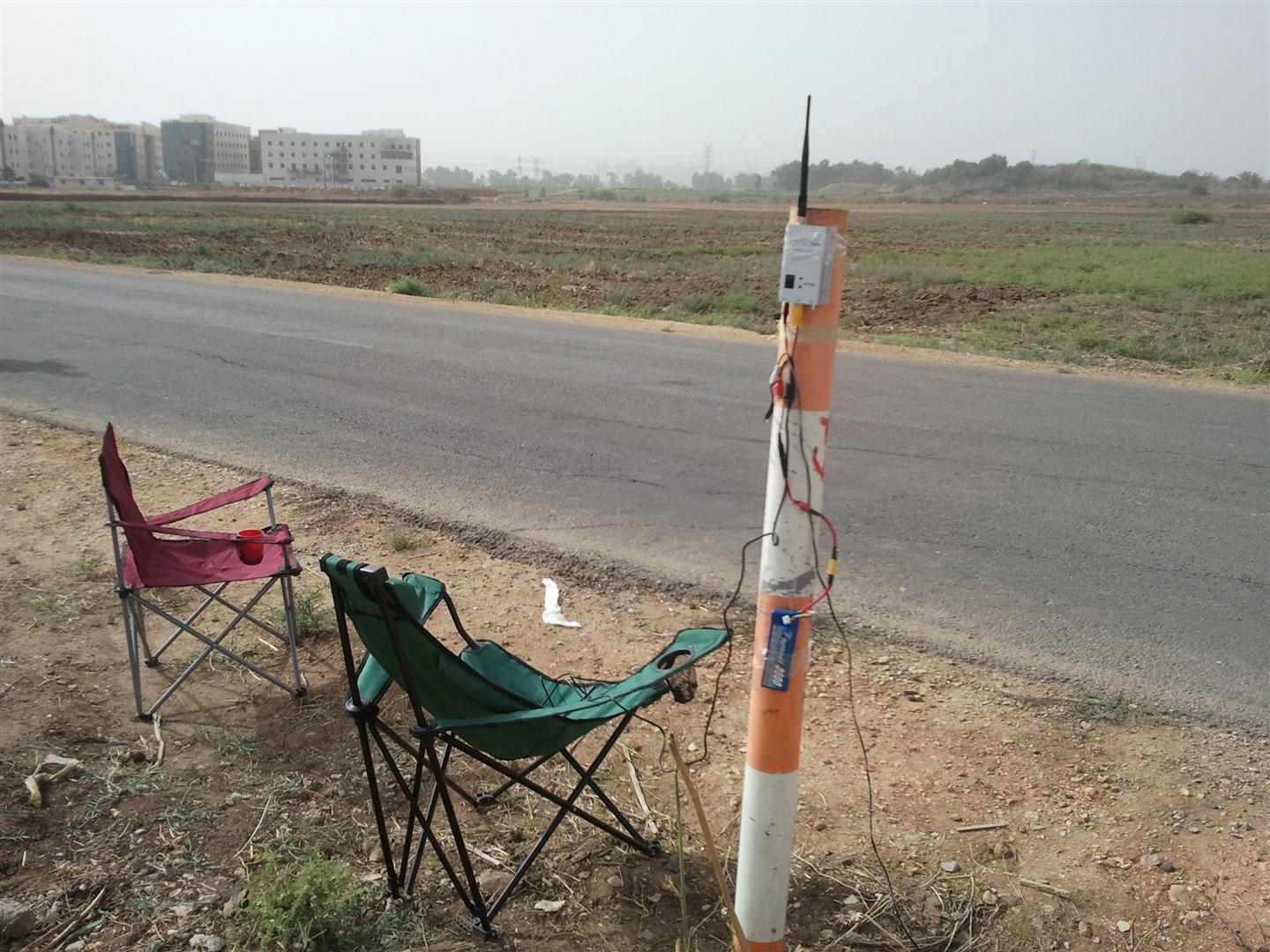

גם אתה תקעת עמוד בשטח...? :p

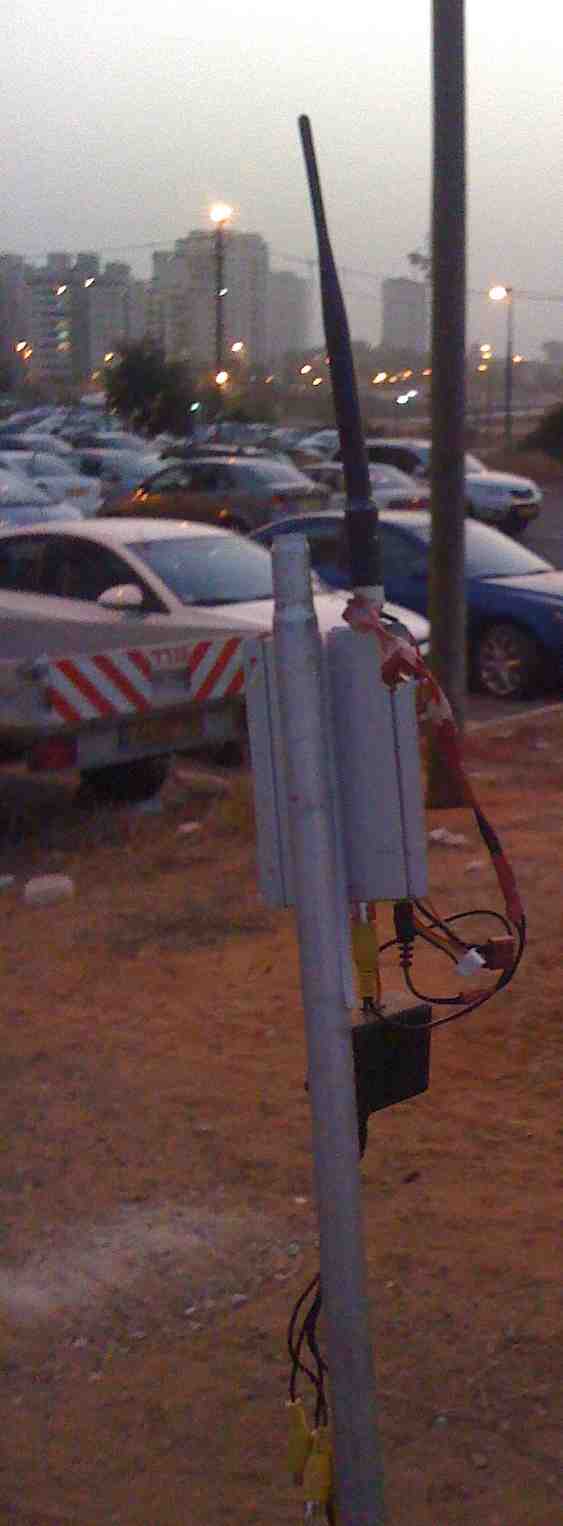

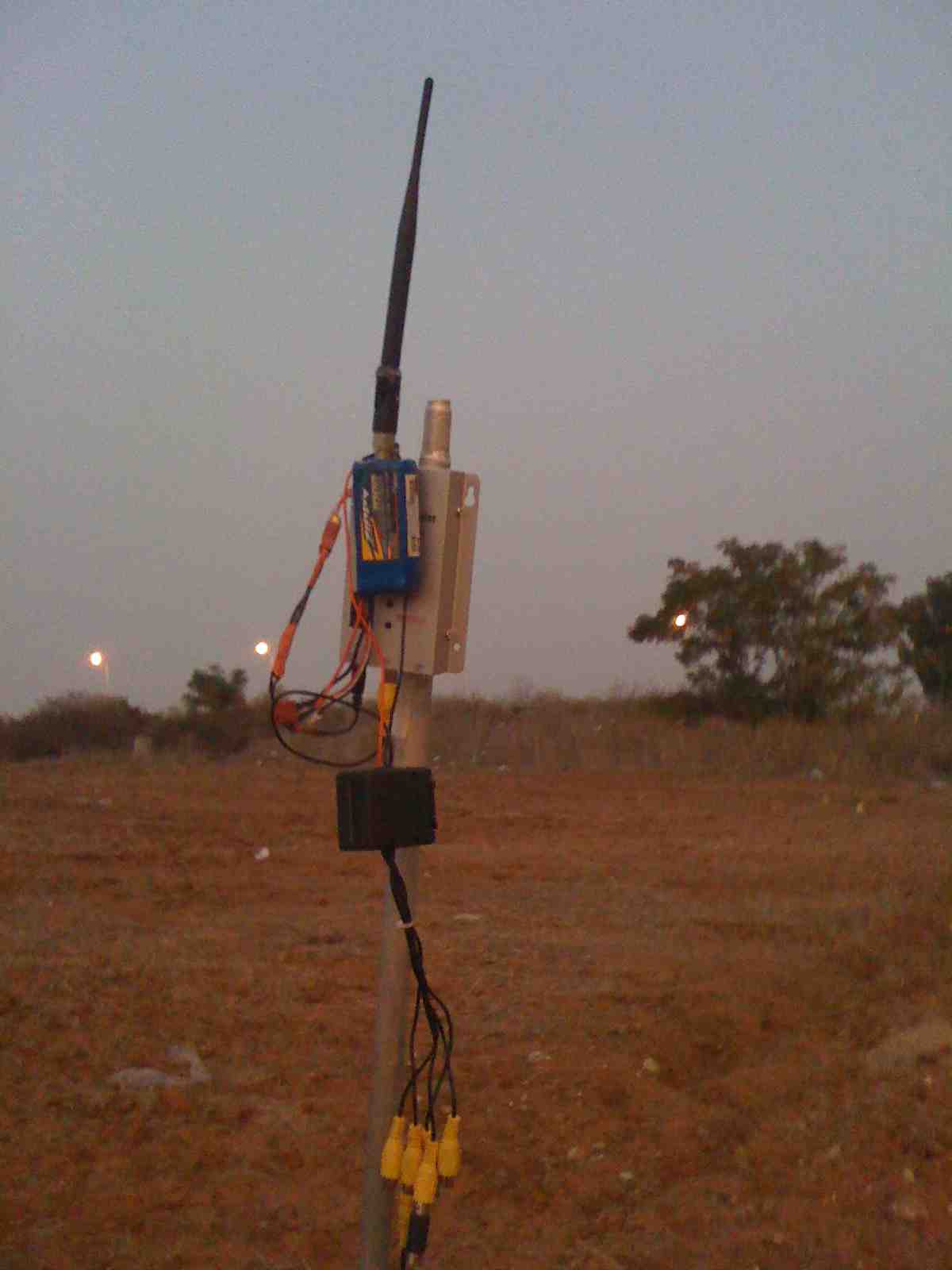

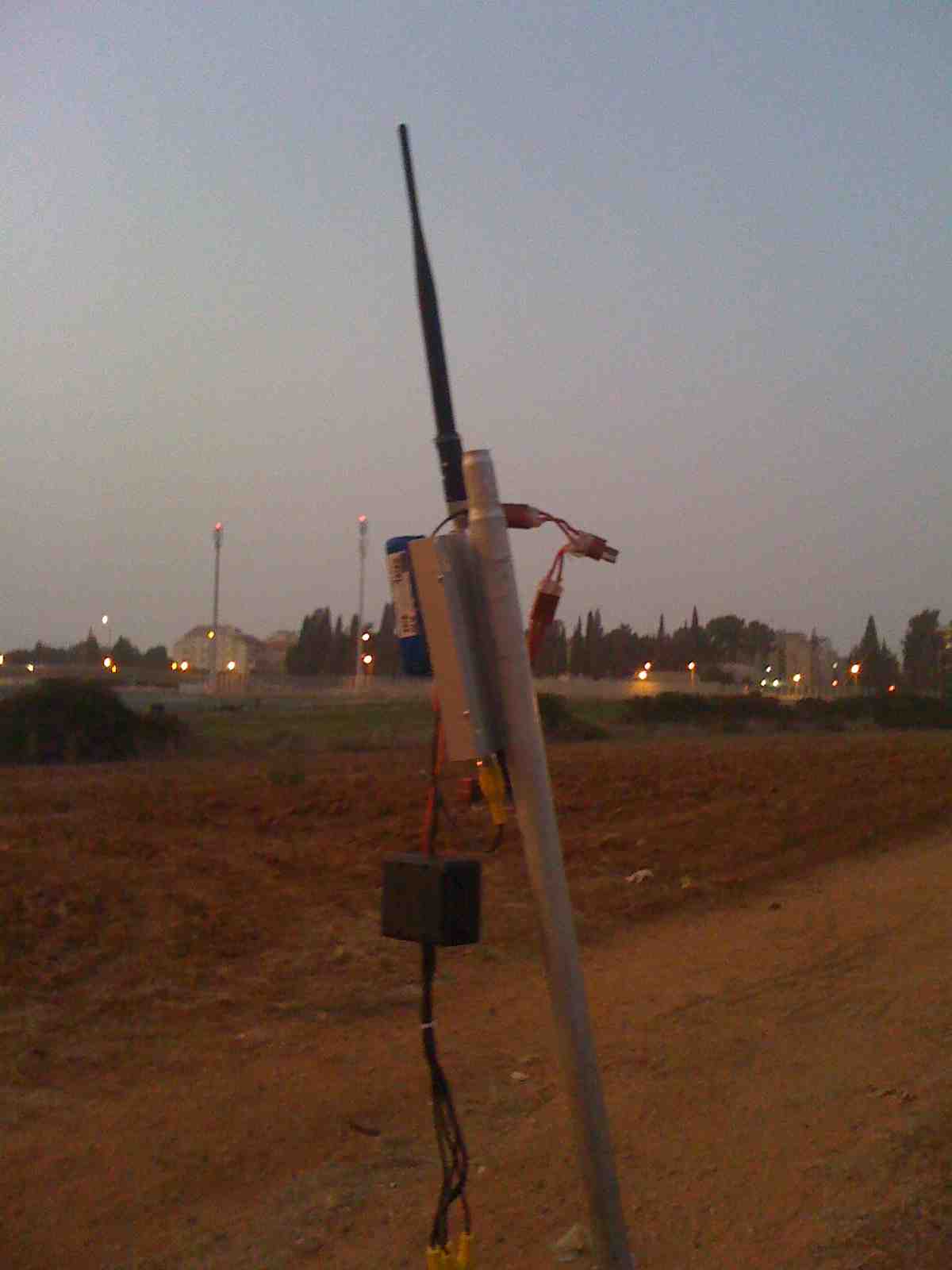

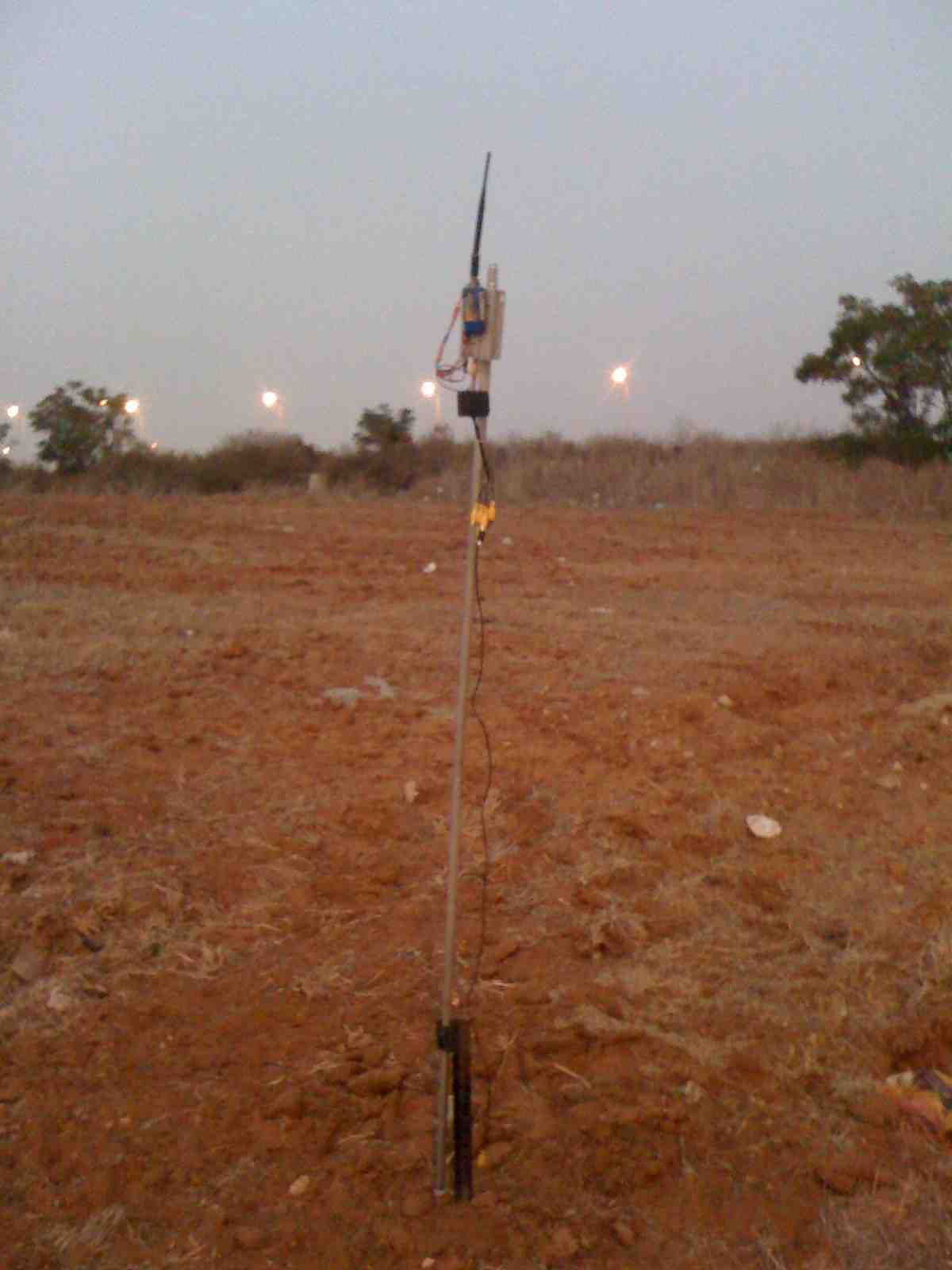

בהחלט, אצלי זה עמוד 2 שלבים של אוהל ועליו מותקן הכל
אני אצלם עוד מעט. ( צלמתי קודם בזמן ההטסה אבל משום מה לא מוצא איפה התמונה )



קובץ מצורף 55696 קובץ מצורף 55698 קובץ מצורף 55695 קובץ מצורף 55697

גיא, רציתי לפרגן על רעיון השרשור, באמת יוזמה ברוכה. אבל... אז נתקלתי בתמונה של תחנות הקרקע מעזה (זו על העמוד) ולהם אנחנו לא מפרגנים. תגיע בבקש לשיפוצים ומהר!

איתי (S.MARIO ), אהבתי את ראיון חיבור הארגז לחצובה. אני תמיד סוחב שולחן. הבעיה אצלי שהארגז קצת כבד, אני צריך חצובה גוצה וחזקה (מזכיר לי חברה שהייתה לי פעם..)

האמת שאחרי שנתיים עם אותה תחנה, היגיע הזמן לשדרג, בקרוב התמונות.

איציק, מסכים לגמרי! אכן תמונות קשות :)
התחנה ה"עזתית" במקצה שיפורים, היא רק זמנית לחוות טיסות FPV באופן מהיר ;)

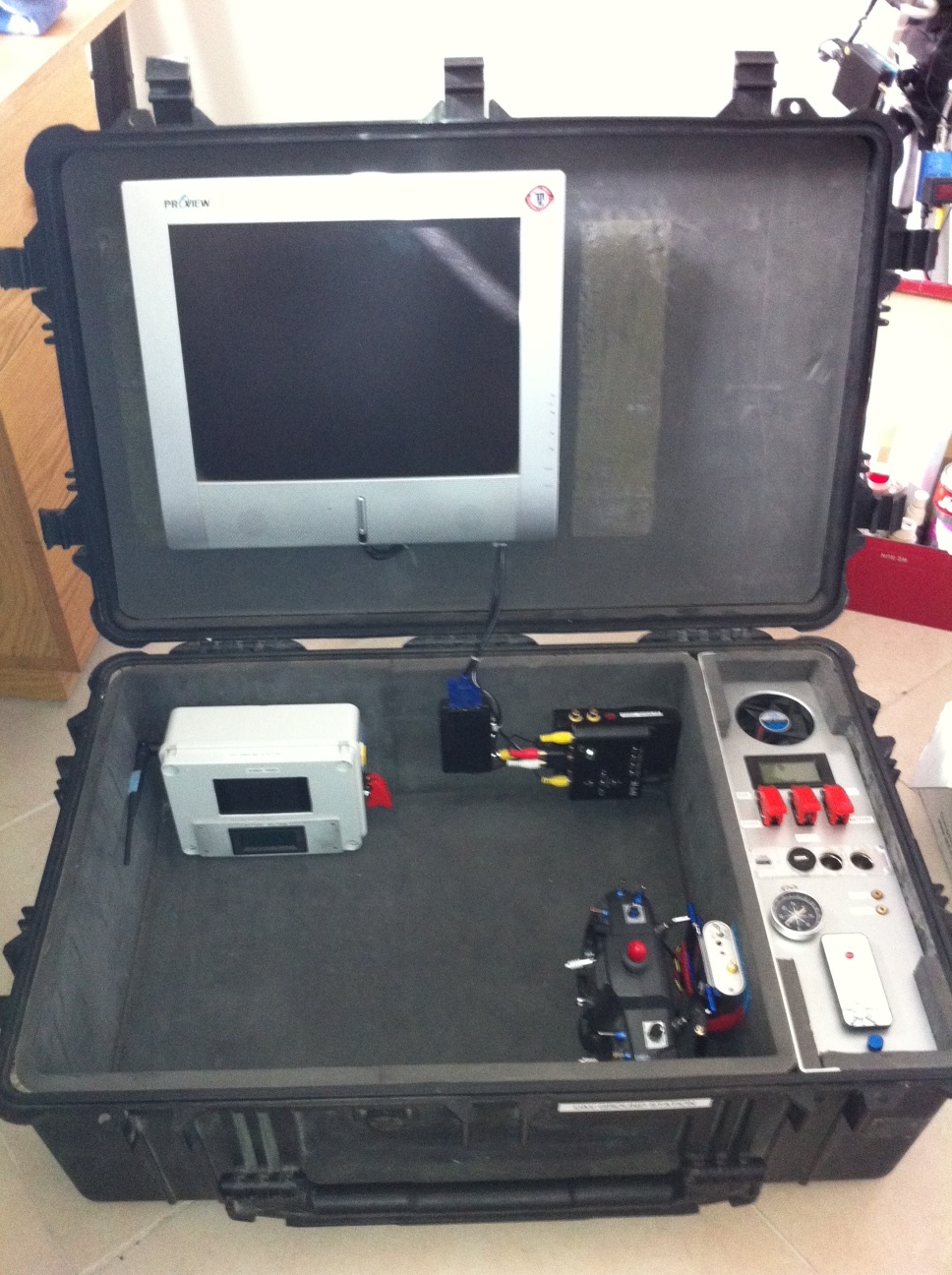

התחנה של ליאור זהבי בקרוב אצלי קובץ מצורף 55714 האמת למה לי יש את שלך.
- מסך 15"
- ממיר AV ל-VGA עם UBEC 5V מובנה
- מפצל / מגבר וידאו
- שקעים לחיבור משקפי וידאו (מתח + וידאו כפול 2)
- מכשיר הקלטה דיגיטלי DVR
- פאנל עם מפסקי LED מוארים וכיסויי בטיחות
- ספק 220V ל-12V להפעלה בחשמל ביתי
- מטען מובנה אשר טוען את הסוללה ללא פתיחת המזוודה, ע"י חיבור בגב לשקע 220V (אוטומטי)
- סוללה 8000mAh 3S
- מצפן
- שקעי USB לטעינת מצלמות דיגיטליות בשטח + שקעי מצת 12V
- מאורר למניעת התחממות בתוך תא הסוללה
- פאנל מד מתח דיגיטלי
- משדר 16 ערוצים + מודול UHF
- תחנת קרקע ניידת (ניתן לראותה בצבע לבן בצד שמאל)

ההקמה של תחנה זו בשטח דורשת רק את פתיחת המזוודה וחיבור חוט הוידאו שמגיע ממקלט הוידאו, והיא מוכנה לפעולה (כ-15 שניות) !

תמונה
קובץ מצורף 55715

מגניב לגמרי התחנות שלכם ..

אבל .. מעבר למגניבות .. למה זה טוב ? באמת.

אני מתמקם בשטח בדקה אולי 2 דקות..... מתקפל בעוד 2 דקות .. ואין לי חוסר כלשהו שאני יכול להצביע עליו בתחום הזה ...

ציטוט:

---

נכתב במקור על ידי guy1a

מגניב לגמרי התחנות שלכם ..

אבל .. מעבר למגניבות .. למה זה טוב ? באמת.

אני מתמקם בשטח בדקה אולי 2 דקות..... מתקפל בעוד 2 דקות .. ואין לי חוסר כלשהו שאני יכול להצביע עליו בתחום הזה ...

---

*********
זה כמו קט טרור בm16 אף אחד לא חייב את זה אבל כולם רוצים את זה

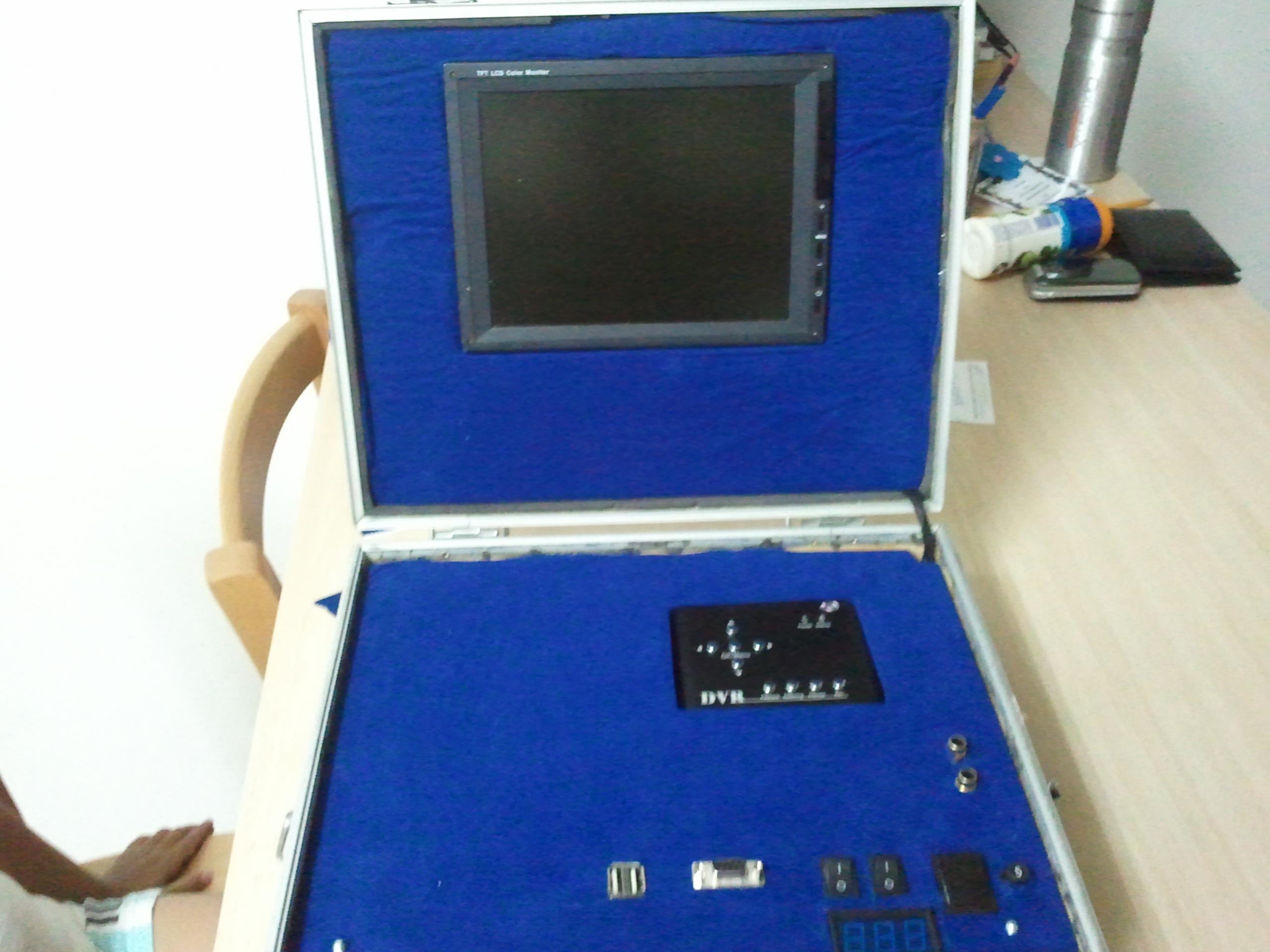

קובץ מצורף 55757
מסך-8"
מקליט וידאו
יציאה למשקפיים ע"י קונקטור D-TYPE
יציאת USB
סוללה-5000 מילי
חצי אוטומט קטן תעופתי 5A (שהציל את כל הארגז פעם אחת)
כניסת ודיאו ואודיו
מזוודה אלומיניום פשוטה
חיפויי פוליקרבונט-וציפוי לבד מדבקה.

עובד פיצוץ

ציטוט:

---

נכתב במקור על ידי motiganot

*********
זה כמו קט טרור בm16 אף אחד לא חייב את זה אבל כולם רוצים את זה

---

:)

ציטוט:

---

נכתב במקור על ידי rexy

קובץ מצורף 55757
מסך-8"
מקליט וידאו
יציאה למשקפיים ע"י קונקטור D-TYPE
יציאת USB
סוללה-5000 מילי
חצי אוטומט קטן תעופתי 5A (שהציל את כל הארגז פעם אחת)
כניסת ודיאו ואודיו
מזוודה אלומיניום פשוטה
חיפויי פוליקרבונט-וציפוי לבד מדבקה.

עובד פיצוץ

---

אהבתי את הלבד !!
אפשר לשחק פוקר בשטח ;)
ALL IN
