רחפן ראשון שלי KKHK - שרשור מתגלגל

טוב, אז זהו הרחפן הראשון שלי, ורציתי לשתף קצת מידע ותמונות שאולי יהיו לעזר לבאים אחרי.

אז נתחיל מרשימת קניות:

בקר: KK Control board V1
הערה: ישנה גרסה חדשה V2 עם מעבד חזק יותר וזכרון גדול יותר וכמובן גרסאות חדשות יותר מאתר KKmulticopter.


מנועים: 4 מנועים אדומים FC2822
בקרים: 4 בקרים TURNIGY Plush 18amp
כרטיס תכנות: TURNIGY BESC Programming Card
פרופ: 8X4R Propellers Standard and Counter Rotating
2 חבילות מחברים: 4mm Gold Connectors 10 pairs 20pc
חוט חשמל למחברים: Turnigy Pure-Silicone Wire 12AWG (1mtr) BLAC
Turnigy Pure- Silicone Wire 12AWG (1mtr) RED

שרינקים: Turnigy 4mm Heat Shrink Tube - BLACK 1mtr
שרינקים: Turnigy 4mm Heat Shrink Tube Yellow 1mtr
שרינקים: Turnigy 4mm Heat Shrink RED 1mtr
סוללה: Turnigy nano-tech 4000mah 3S 25~50C Lipo Pac
וכמובן שלדה: Foldable Quad copter X525 V3 Kit
הערה: השלדה נראית טוב ובמחיר סביר אך יש בפורום אזהרה חשובה לגבי השלדה שיש לבחון בזהירות

-----------------------------------------------------------------------------------------------

הרכבה: שלבי ההרכבה לוקחים לי זמן רב ועם הפסקות כיוון שאני עדיין מחלים מתאונה "קלה" שעברתי.

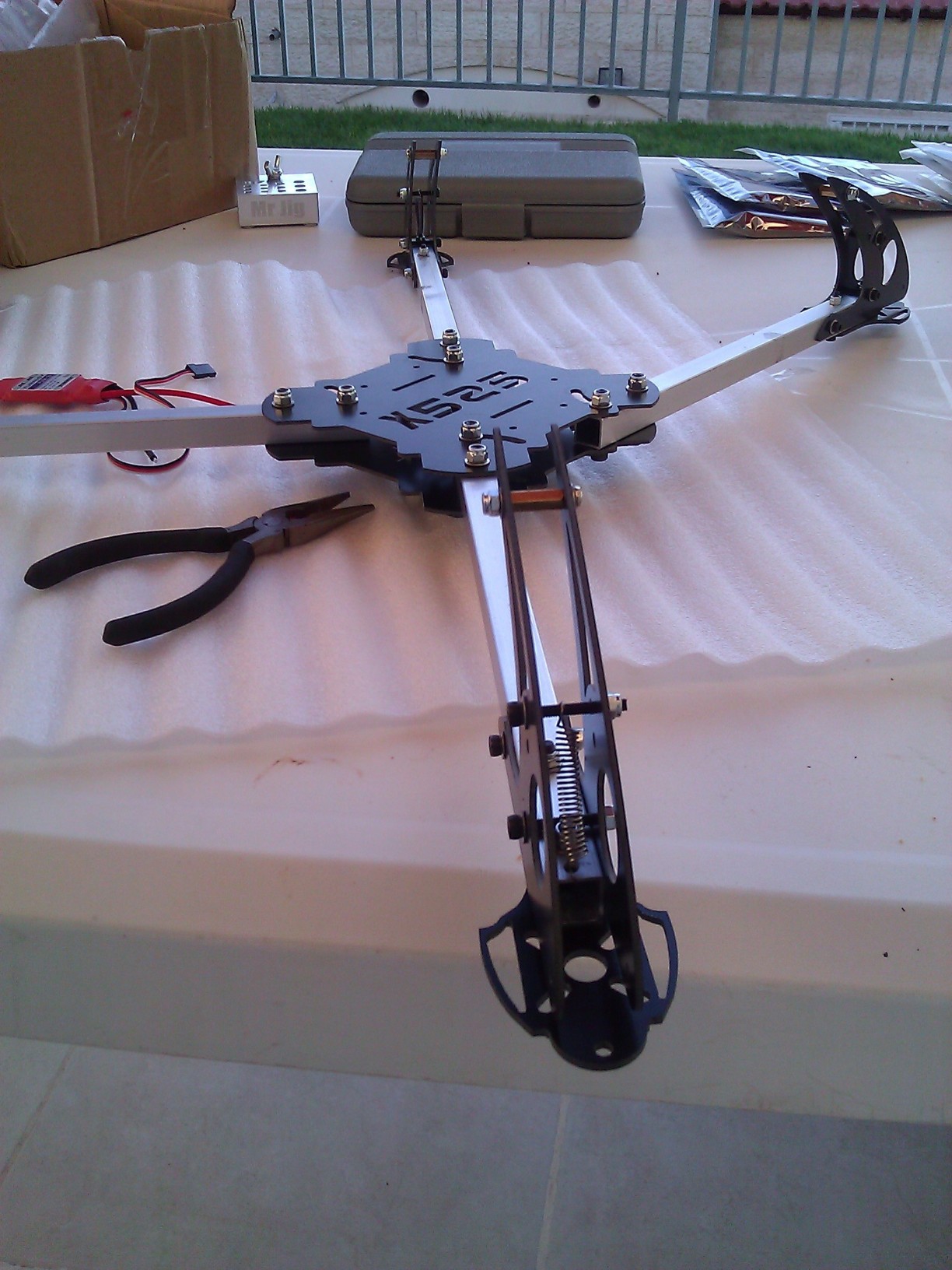

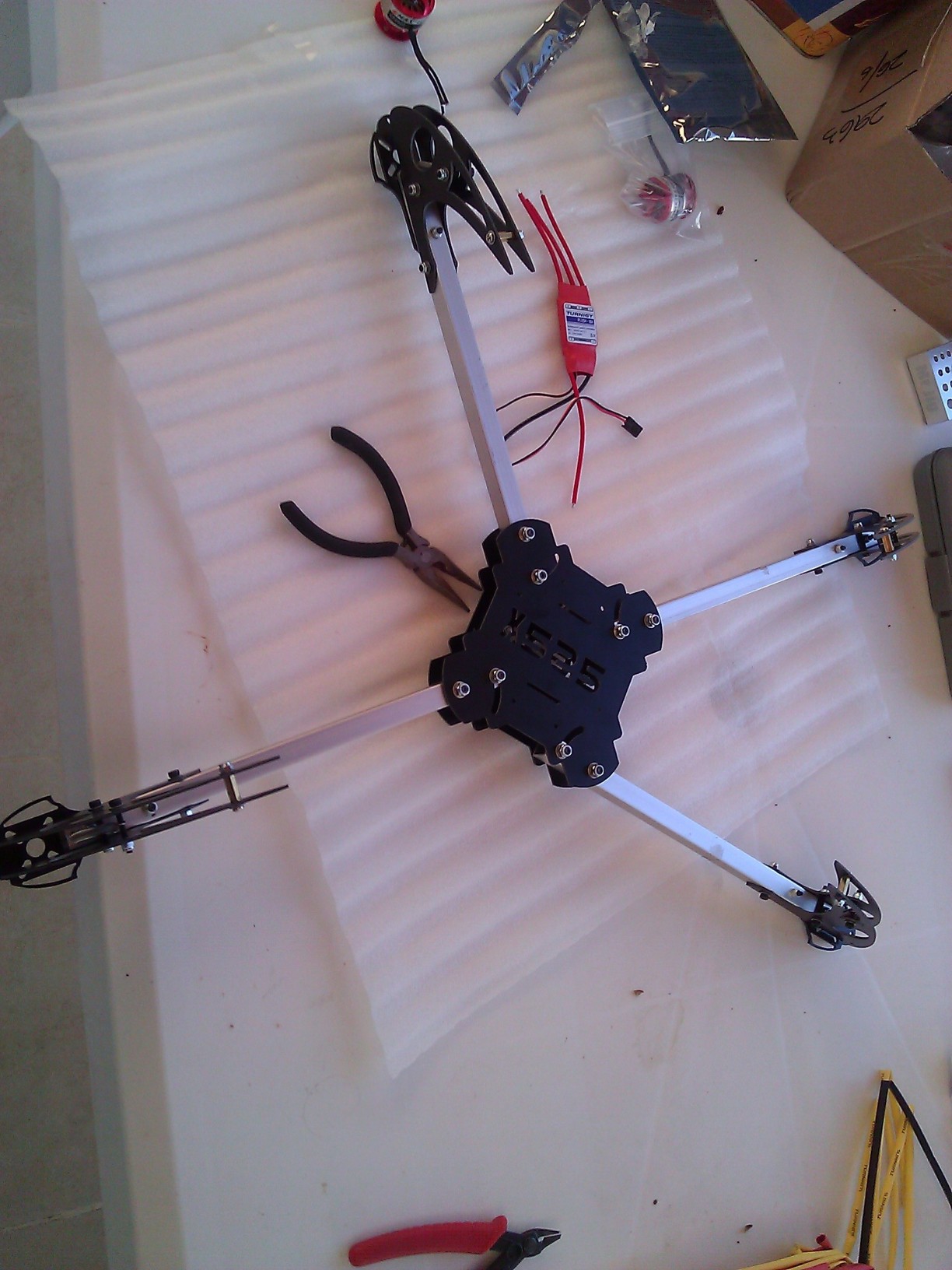

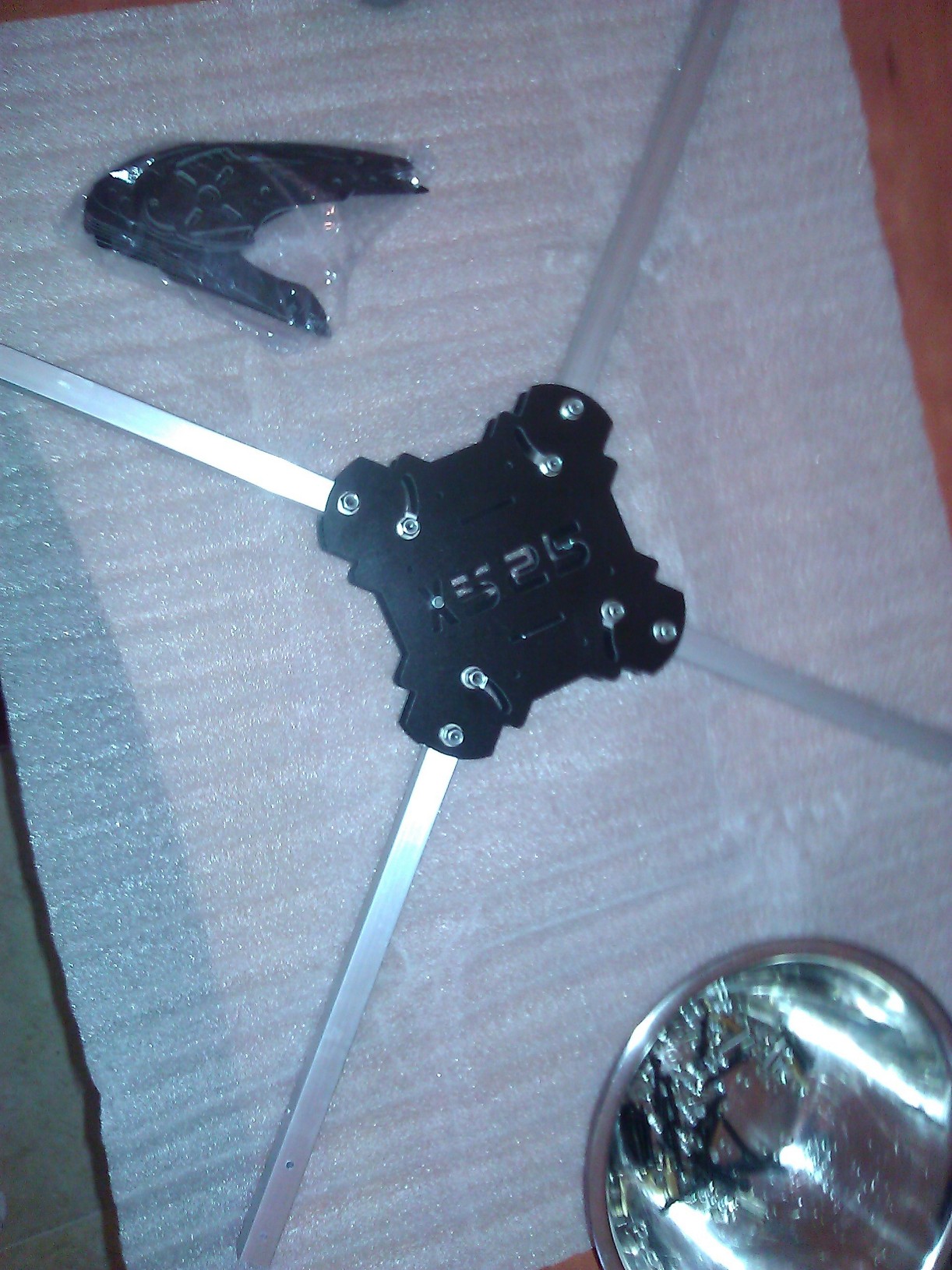

שלדה
הרכבת השלדה לוקחת כשעה ללא בעיות מיוחדות, הוראות נמצאות כאן. השלדה מתקפלת אך חסרה מגש נוסף לציוד FPV.

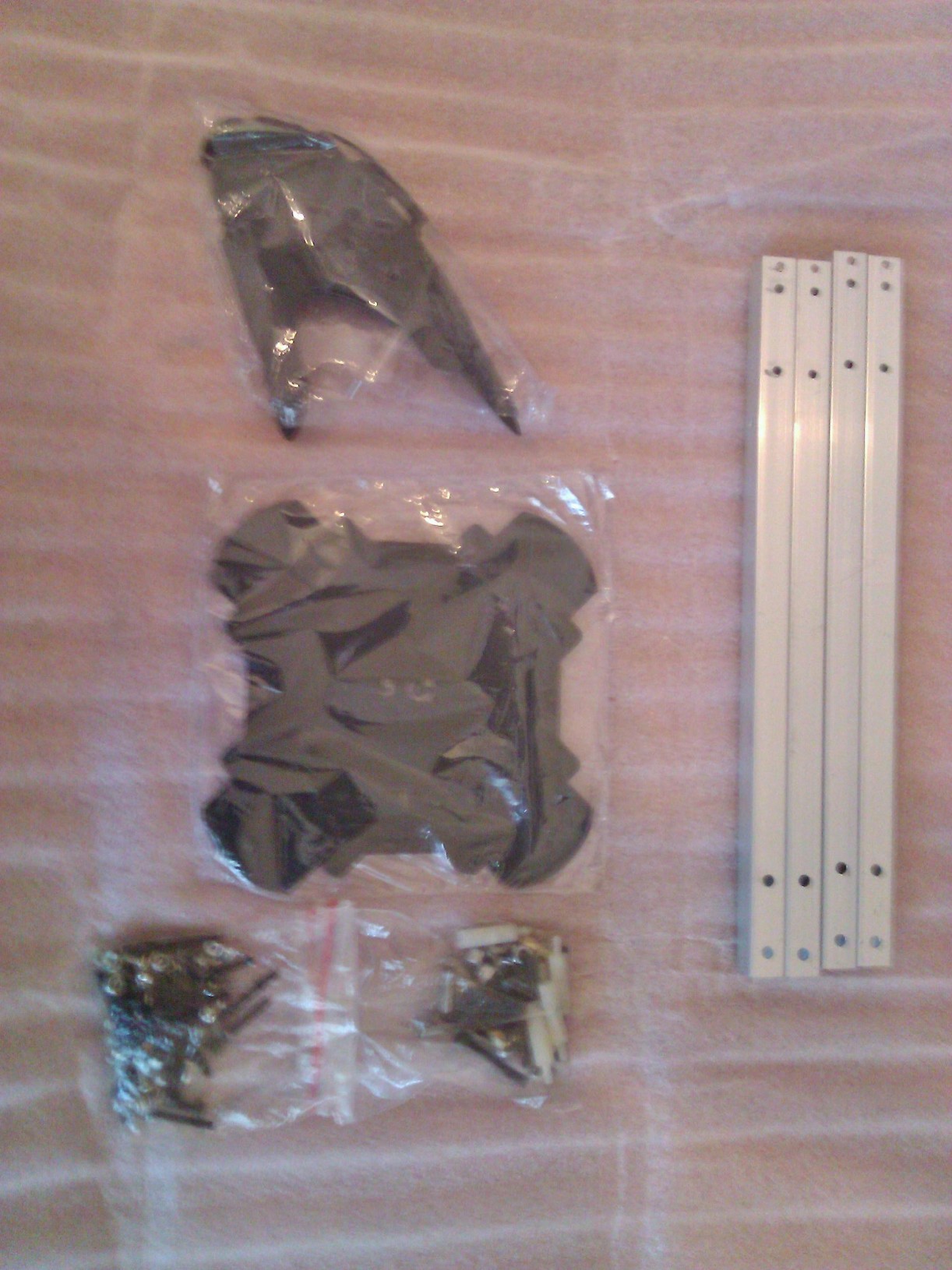

החבילה הגיעה מהר, ארוזה היטב עם כל החלקים והברגים.
אני בחרתי בתצורת + לעת עתה.
לא לשכוח להדביק את הברגים לאחר שסיימתם.


קובץ מצורף 55758קובץ מצורף 55751קובץ מצורף 55748קובץ מצורף 55747

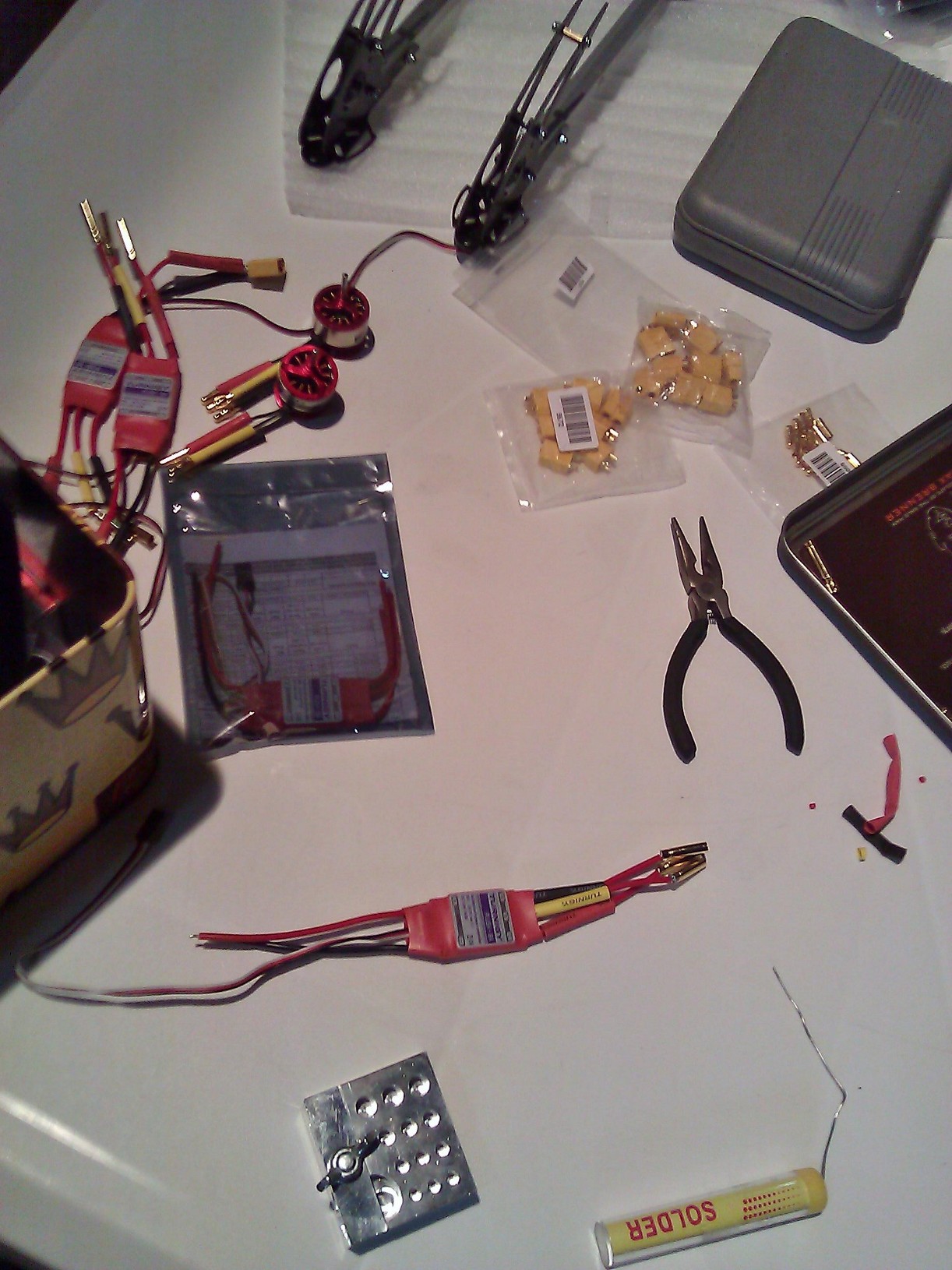

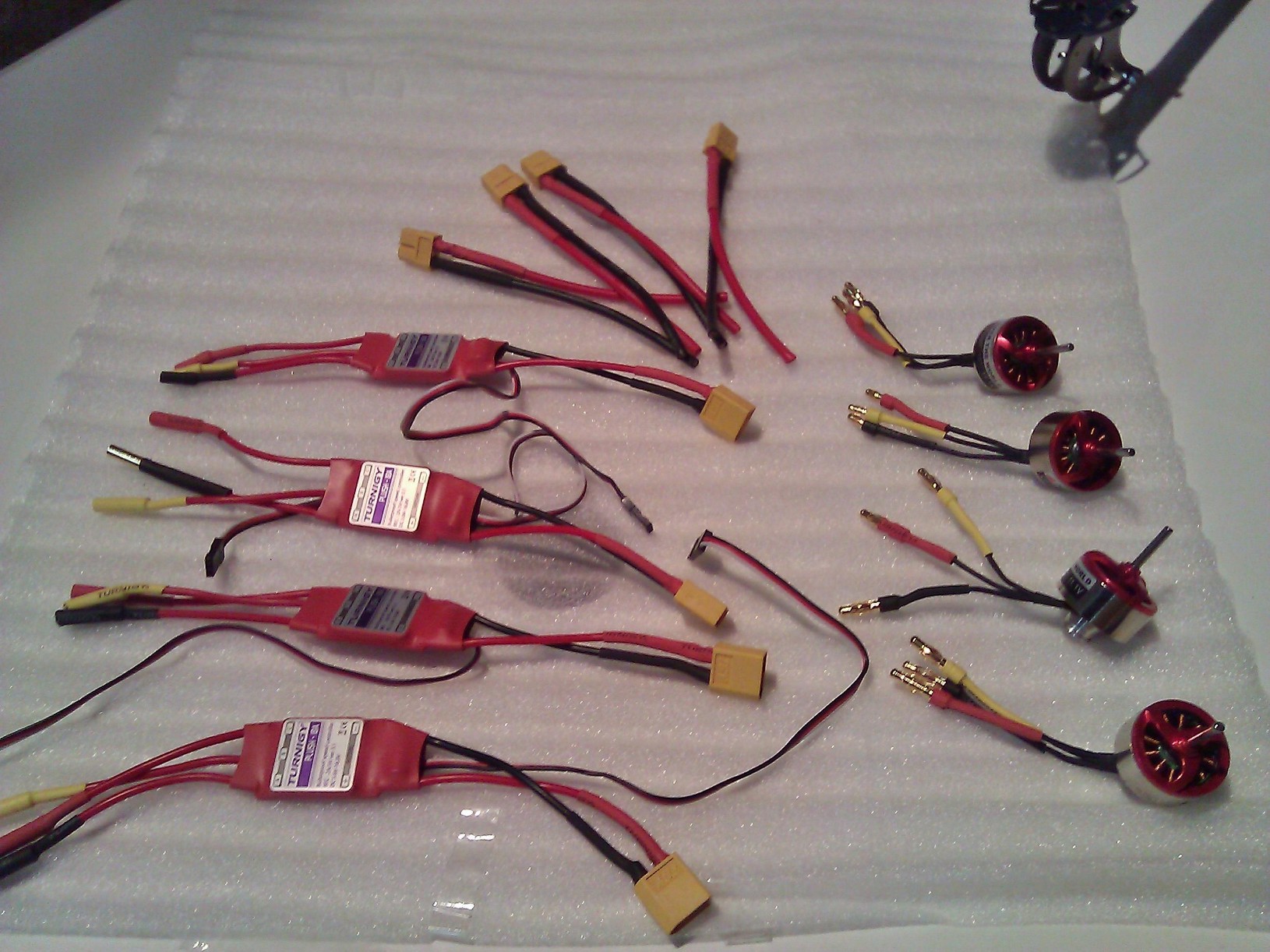

הלחמות
טוב אז יש כאלו שיאמרו שמדובר במעט הלחמות ויש כאלו שבוודאי חושבים שמדובר בהלחמה אחת יותר מדי, בכל אופן גם שלב זה
אינו בעייתי עבורי ובהחלט מדובר במשימה פשוטה למדי. תכננו טוב, מדדו בדקו ורק אז תבצעו.
בכל מקרה כל הלחמה חייבת להיות מבודדת על ידי שרינק מתאים.


קובץ מצורף 55755קובץ מצורף 55756

יופי של עבודה.

לדעתי סוללה של 4000 זה מוגזם. הכלי יתן ביצועים טובים יותר עם סוללת 2200.

ציטוט:

---

נכתב במקור על ידי איציק רונן

יופי של עבודה.

לדעתי סוללה של 4000 זה מוגזם. הכלי יתן ביצועים טובים יותר עם סוללת 2200.

---

למיטב הבנתי יש עדיפות למנועים עם KV נמוך ככל האפשר .
אשמח להבהרות או הארות לסיבה מחברי הפורום לסיבה .
