מד מתח רב שימושי לתחנת קרקע

מזה זמן רב אני רוצה לשפצר תחת קרקע שתיהיה חצי סבירה ובכל פעם מוצא דברים שנראים חשובים יותר.
הפעם זה לא שונה.

החלטתי להתחיל דווקא מהסוף .
כבר הרבה זמן זרוק לי במגירה מסך LCD ששילמתי עליו כמה דולרים ספורים ואמרתי לעצמי שיהיה במגירה בטח יהיה שימושי מתישהו.
ארדואינו נאנו גם כן שוכב לו בנחת כי הוא לא במתח (5V במקרה שלו).

בקיצור המטרה היא למדוד מתח,זרם , RSSI (אולי שניים אולי אפילו למתג בין שני מקורות וידאו על הדרך) .
לחשב הספק (למרות שלא ממש נחוץ בתחנת קרקע) , לחשב MAH .

הכי חשוב לשמור MAH בזכרון כדי שלא ילך לאיבוד בכיבוי אבל לאפס לפי דרישה אחרי טעינה , כך שאוכל לדעת תמיד בכמה אנרגיה השתמשתי מהאיפוס האחרון.
בקיצור GAS GAUGE לסוללה.

בנוסף המטרה היא להוסיף זמזמם ולהתריע על מתח נמוך ו/או RSSI נמוך ואולי עוד....

חייטתי הכל באופן מאולתר כדי לראות שהכל עובד ובאופן מפתיע בלי בעיות מיוחדות ובלי עשן משום כיוון הכל בסדר והLCD עובד בניסיון הראשון .

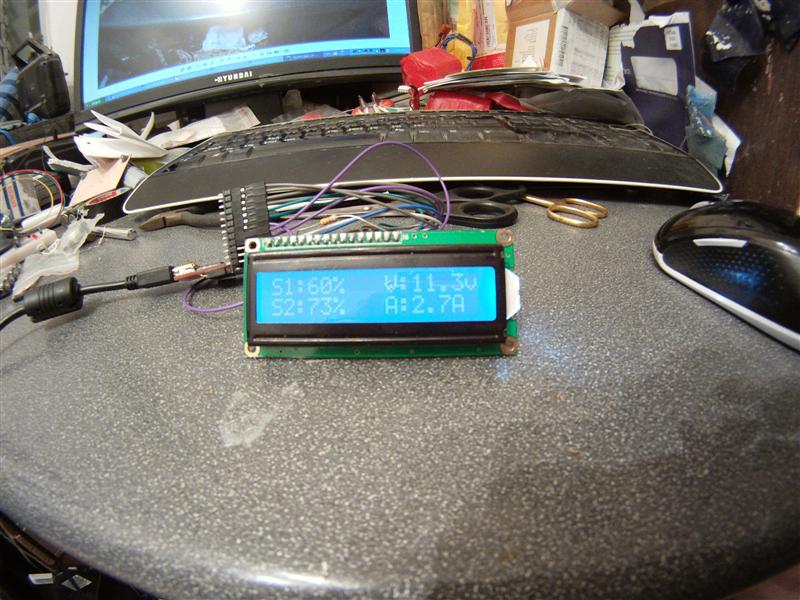

בנתיים ה UI נראה כך :
קובץ מצורף 55897



מעניין אם אחד מהרכיבים האלה יכול לשמש כמתג בין שני מקורות וידאו בלי להפריע לוידאו:
http://www.dash.co.il/index.php?route=product/product&keyword=multiplex&category_id=0&product_id =379
http://www.dash.co.il/index.php?route=product/product&path=78_83&product_id=478



הצעות ורעיונות יתקבלו בברכה.

איזה יופי! זה אותו מסך שיש ב WATT METER של הסיני. יש לי מקום בשבילו בפאנל. אפשר פירוט מאיפה המסך, איך מחברים הכל והאם צריך לצרוב תוכנה?

המסך עצמו עולה 3$ כולל משלוח
צריך לחבר אליו ארדואינו promini (עולה 65 שח בארץ)
לצרוב תוכנה לpromini זה מאוד פשוט.

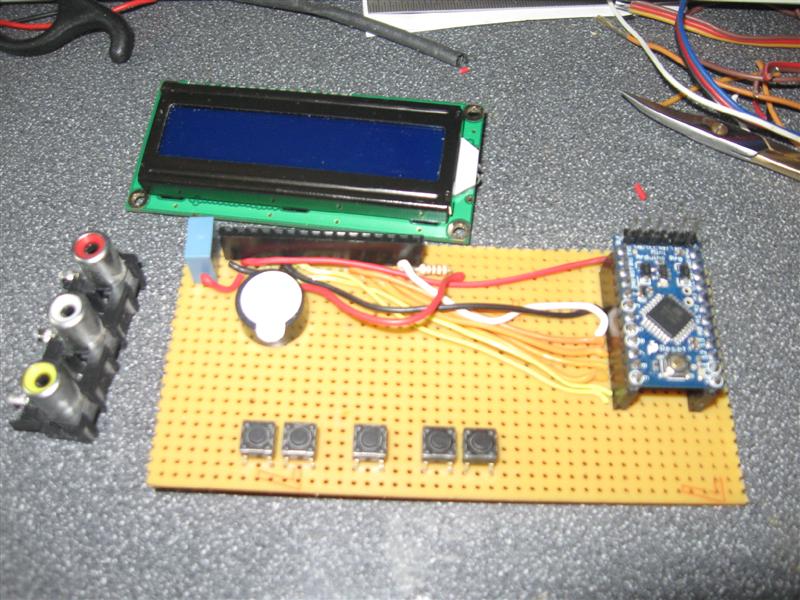

שלוש שעות של הלחמות כבר אפשר לראות את האור בקצה המנהרה.
את המקשים עוד לא הספקתי להלחים הם להמחשה בלבד גם הזמזם סתם משתזף תחת אור הפלאש.
מחברי ה RCA מתחממים על הקווים . הצבעים לא ממש מתאימים לקונבציות אבל זה מה שיש זרוק בבית .
אז יהיו שניים כניסה ואחד יציאה.
היום גם נודע לי שהרכיב שחשבתי להשתמש בו למיתוג וידאו לא מתאים .
במקרה בטלמיר לא היה רכיב במלאי רכשתי רכיב אחר שיש סיכוי שיעבוד הניחות שלו הוא 3DB בתדרים של 400 מגה . אני מקווה שיסתדר עם וידאו.
קובץ מצורף 55972

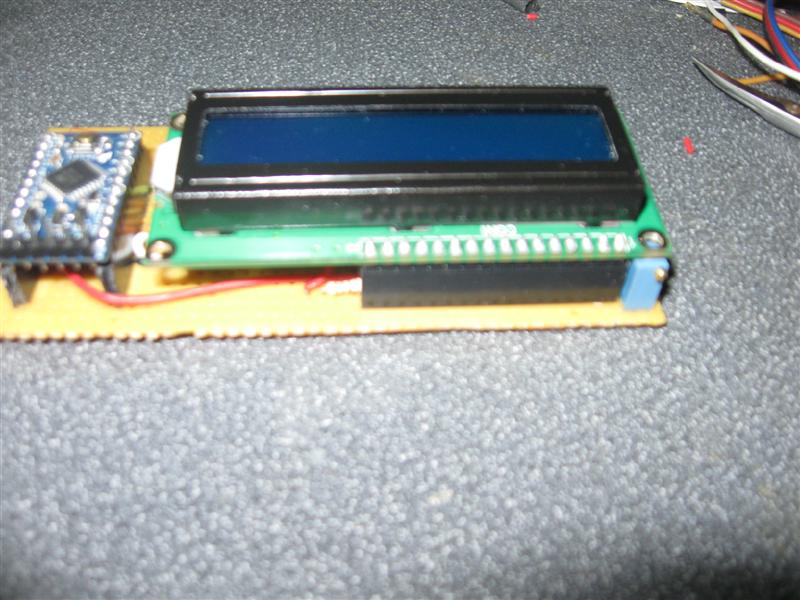

בהתחלה הרעיון היה לשלוט על תאורה וקונטרסט של המסך מהתוכנה . אבל כנראה שלא יהיו מספיק יציאות אז חיברתי פוטנציאומטר לקונטרסט. את התאורה אני מעדיף להפעיל דרך התוכנה מכיוון שבמצב התראה אני אזמזם בזמזם ואהבהב במסך. פנס אזהרה ופעמון אזעקה.
קובץ מצורף 55974

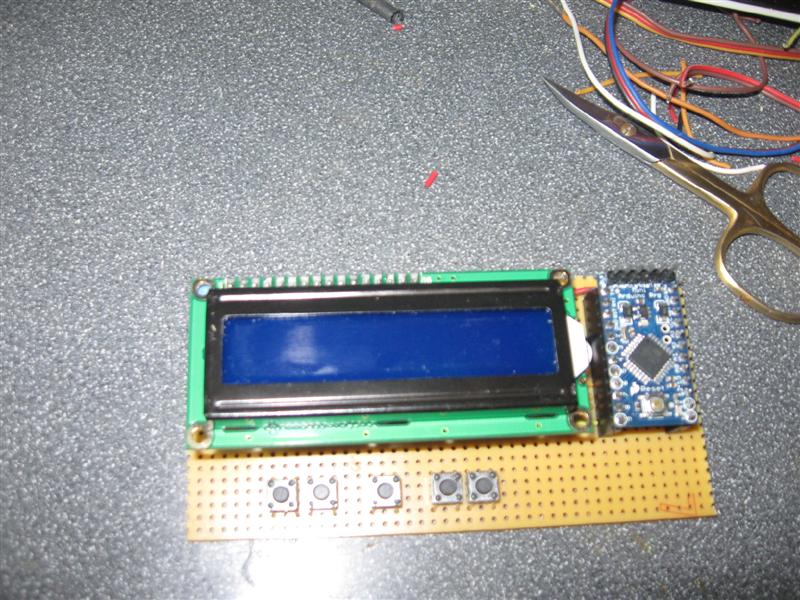

ככה זה נראה כמעט בצורתו הסופית.

קובץ מצורף 55973

מחר אוסיף מחברים למתחים השונים

יפה מאוד.
יש לו A2D מובנה או שאתה עושה את ההמרה בתוכנה?
כמה כניסות למדידת מתח יש לו? אתה צריך למדוד כאן 4 מתחים.

יש לו גם פיטו? סתאם!

יש לו 4 כניסות A/D אחת בשימוש לוח המקשים (ודיי הרבה כניסות/יציאות דיגיטליות בשימוש ה LCD).

הכניסה היא 0-5V והערך המתקבל הוא 0-1023 שאפשר להציג בתוכנה איך שרוצים.

בכל אופן במהלך העבודה גיליתי משהו שהוא לא פחות ממדהים.

יופי יגאל ...

עכשיו כולנו במתח :eek:

מצאתי שבמקום מסך LCD יעודי אפשר לרנדר VIDEO שניתן לחבר לכל כניסת COMPOSITE
וכל הדרוש הוא שני נגדים פשוטים וארדוינו PROMINI.
כמובן שאפשר גם לחבר למחשב שיודע לקלוט וידאו

יכול להיות שאצליח אפילו להציג שעונים יפים ואולי אפילו נתונים שמגיעים ממקור חיצוני.

בכל אופן כרגע המטרה
לנטר מתח שתי סוללות ולמתג לסוללה השניה כשהמתח בראשונה יורד מתחת לרף מסויים - עוד נראה איך יעבוד המיתוג
לנטר RSSI ולמתג למקור החזק יותר.
להציג טיימרים - זמן כללי, זמן טיסה

ציטוט:

---

נכתב במקור על ידי guy1a

יופי יגאל ...

עכשיו כולנו במתח :eek:

---

;)

אחלה פרויקט יגאל. יש מצב לסכמות?

אז תוך כדי שאני צולל יותר ויותר לנבכי הארדואינו אני מגלה את הספריה הזו :
http://code.google.com/p/arduino-tvout/

ספריה שמאפשרת ליצור וידאו (לא OSD) על מסך רגיל , בדיוק המסך המשמש אותנו לגיבוי או שוכב בצד כי שדרגנו לגדול יותר או בהיר יותר.
היופי הוא שאין בכלל מעגל וכל הדרוש כדי לרנדר וידאו הוא ARDUINO כלשהו (אני משתמש ב PRO MINI שעולה כ 70 שח בארץ) ושני נגדים .
אחרי שבדקתי שאני יכול ליצור וידאו (אני השתמשתי בנגד 1K ו 330 כי זה מה שהיה בבית) בניתי את יחידת המיתוג לשתי סוללות.
מדובר בסה"כ בממסר שקניתי בכמה שקלים ו 4 נגדים .
כברירת מחדל הארדואינו יודע לקרוא 0-5V כך שהנגדים שוב אותם 1K ו 330 משמשים כמחלקי מתח 1:4 ובעצם מאפשרים לקרוא מתח עד 20V שזה בידיוק מה שצריך.
בקיצור שני מחלקי מתח (אחד לכל סוללה) מתחברים לשתי כניסות אנלוגיות . אחת היציאות מתחברת לממסר .
תוכנה קטנה (קשה לקרוא לכמה שורות קוד תוכנה אבל עדיין ...) שבודקת מתח ואם נמוך מV9 מפעילה את הממסר שממתג לסוללה השניה.

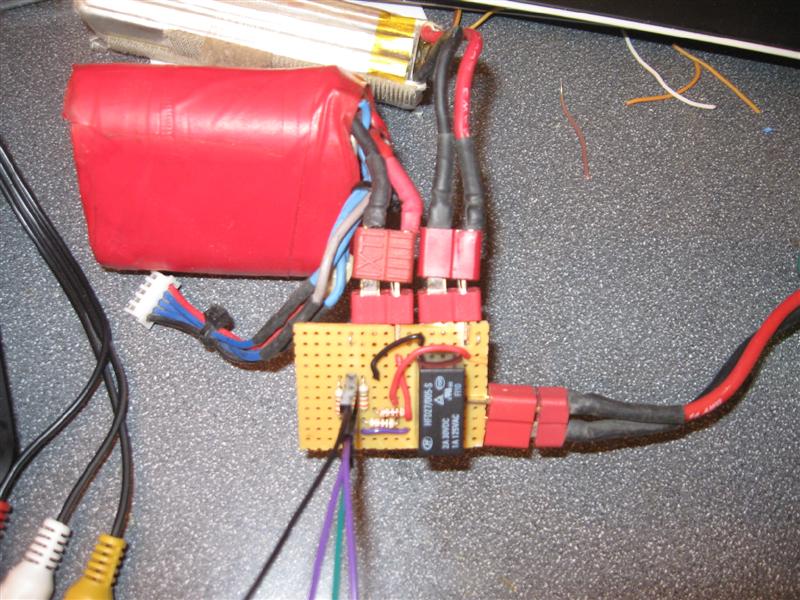

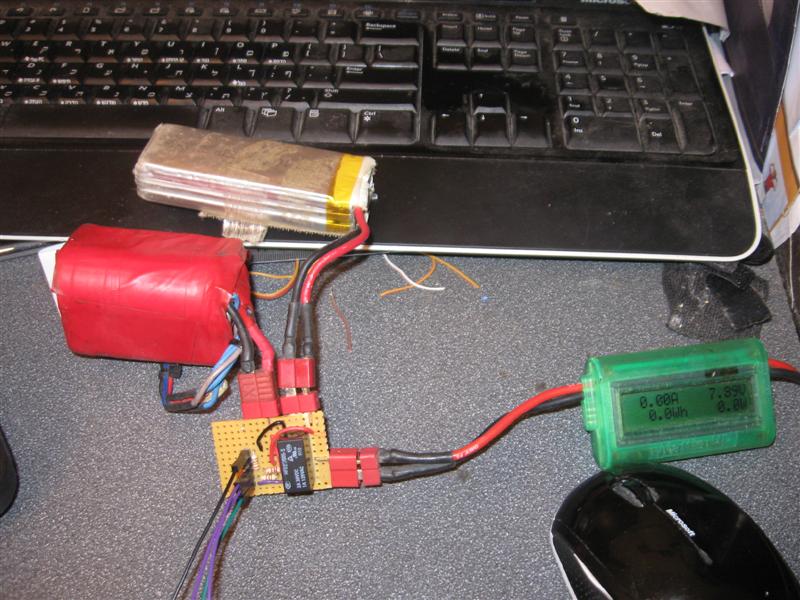

יחידת מיתוג מתח:
קובץ מצורף 56473

קובץ מצורף 56471

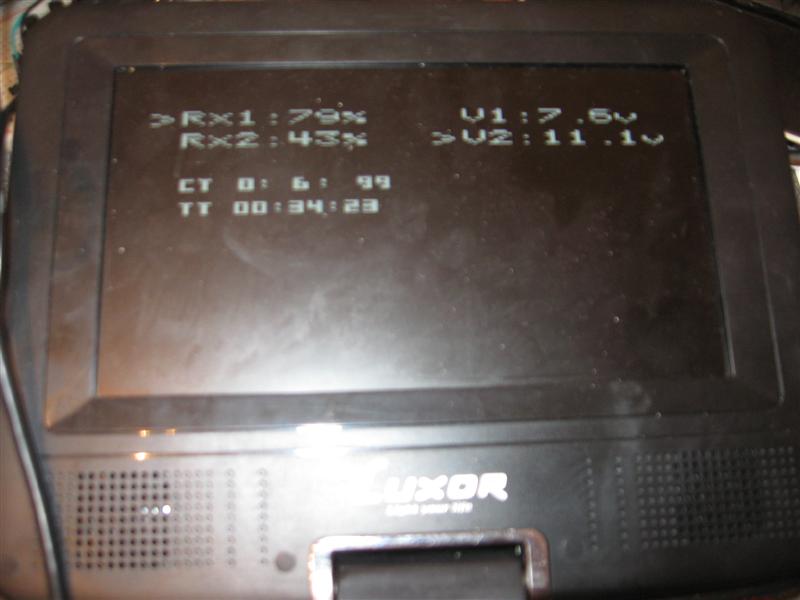

כרגע התצוגה נראית ככה:


קובץ מצורף 56472


מחר אארגן גם את המיקרו עצמו שישב יפה על לוח עם מחברים ל RSSI ו AUDIO כדי ליצור התראות קוליות , ואולי אנסה אפילו ליצור שעונים יפים.
ואז מתישהו אתחיל בקידוחים ושיפצורים של תחנת קרקע סבילה.

האם חשוב לדעת זרם כללי של צריכת התחנת הקרקע ?

יש PANEL שמאחד זרם ומתח ביחד
משהו כזה

http://www.ebay.com/itm/20V-200A-DC-...item589084bb0c

יש כאן מגוון רחב מדי זרם/מתח/הספק :
http://www.hobbyking.com/hobbyking/store/uh_listCategoriesAndProducts.asp?idCategory=471

שרון בארגז שלו אפילו השתמש באחד מהם כדי למדוד זרם.

אצלי בבית שוכב אחד כזה:
http://www.dash.co.il/index.php?route=product/product&path=37_101&product_id=314

התלבטתי אם להשתמש בו כדי למדוד זרם ומתח
בסופו של דבר החלטתי שזה מיותר ויקר . ושני נגדים יעשו בידיוק את אותה עבודה במדידת מתח.
מכיוון שאני מתכוון לשים על מחבר הבאלנסר מטען בדומה למה שעשה מעיין כך שמדידת תצרוכת הזרם לא תוכל לתת כל אינדיקציה .
באופן כללי אני מדיי פעם אמדוד זרם כדי לוודא שהמסך/מפצל/משקפיים לא יחרגו יותר מדיי ממגבלות הממסר.
