איך זה עובד...? (אפשר לראות ישר את הסוף, אין שם פתרון)
http://www.youtube.com/watch?v=RkTvDjhImwo!
Printable View
איך זה עובד...? (אפשר לראות ישר את הסוף, אין שם פתרון)
http://www.youtube.com/watch?v=RkTvDjhImwo!
או שזה טריק ואם לא
הבעיה היא עם המפסקים איך זורם זרם במעגל שאחד המפסקים פתוח
הדבר היחיד שעולה לי לראש שהמפסקים הם לא מפסקים מנתקים רגילים אלה מפסקים מיוחדים שמוצאים מתחים בגובה מסויים ותמיד משאירים מעגל סגור
ולכן כל מפסק מדליק לד אחר שתוכנן לעבוד במתח מסויים
הרי ידוע שלד זה סוג של דיודה
יש במפסקים ו\או בלדים צ'יפים כלשהם?
אבל אם הלדים מאירים במתחים שונים - תמיד זה שידלק ראשון יהיה זה שמאיר במתח הנמוך יותר, לא? ובסרטון רואים שכל אחד מהשלושה יכול להאיר עצמאית.
אולי כל לד מאיר בחלון מסויים של מתחים ולא רק מעל מתח מסויום?
וואללה... שאלה מעניינת.. צריך זנרים וטריאקים בשביל פתרון שעולה לי ... אבל המעגל הזה לא כולל אותם :confused:
לדים הם סוג של מל״מ ולכן יש מצב שכל אחד מהם דולק במתח שונה נכון שלד במתח שונה מאיר בצבע שונה אבל זה תלוי בלד
בכל אופן המעגל הזה נראה מוזר
זמן לרמז:
כן, יש רכיבים נוספים שמוחבאים היטב.
רמז נוסף (לבן-על-לבן, מי שצריך ספויילר שיסמן): זה לא מעגל DC תמים.
אני הבנתי לבן-על-לבן=הוא משתמש באבקת חשמל ;):D

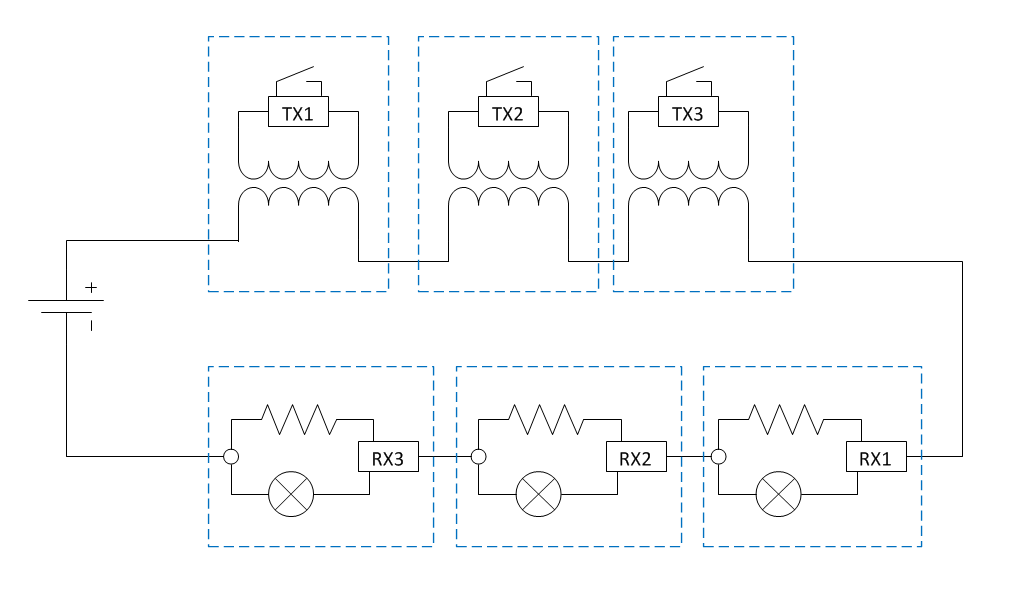

ניחוש יותר מפורט אם כך:
המפסקים הם "כמעט" קצר (תמיד), ומשדרים סיגנל חלש על הקו או באויר בהתאם למצב המתג.
על כל "לד" נופל 3V קבוע (או שזורם זרם קבוע - זה שקול ... בין אם הוא מאיר ובין אם לא), ובכל לד יש מעגל פיענוח שמאזין למצב המתג המתאים ובהתאם - מעביר את הזרם דרך ה LED (כדי שיאיר) או דרך מסלול עוקף כדי שיאפשר ללדים האחרים לדלוק אם צריך.
משהו כזה...
קובץ מצורף 60048
אני מנחש שבתוך כל מפסק ישנו נגד המחובר במקביל למגעי המפסק, כל מפסק מצידו מקצר את הנגד כך שבמוצא ע"ג הדיודות מתקבל מתח שונה בכל פעם.
הלדים מצידם פועלים במתחים שונים, סוגיית הצבעים של הלדים לא חשובה היות וניתן לצבוע אותם כך שכולם מאירים באדום.
הנה התגובה ב-YouTube שנשמעת הכי הגיונית. עמית, מזכיר את מה שאתה ציירת, רק מימוש אחר, לא?
Each LED has a tiny inductor (L) and capacitor (C) across it. Each LC pair is tuned to a different frequency. The LC is a short at DC, but at f1, f2, f3, go high impedance and allow current through the corresponding LED. The switches have a resistor (R) and capacitor (C) in parallel across them. The C large enough to allow f1, f2, f3 through, and 3 different values for R. The battery has 3 oscillators, each of which is enabled depending on the DC current value - set by switches.
כן, רעיון דומה :cool:
זה היה די צפוי
כי אין סיכוי שיעבור זרם במעגל עם מפסק פתוח
טוב, הוא פרסם פתרון - עבודה מדהימה. הוא החביא רכיבים בתוך מחבר הסוללה ואפילו בתוך הלדים!
http://www.youtube.com/watch?v=mzDTZuFJYX4
גאוני ומטורף...:)
בעיקר מטורף
...ועוד חידה, מאותו בית-יוצר. נדמה שהפעם היא יותר פשוטה:
http://www.youtube.com/watch?v=s1eMr...&feature=g-u-u
