אני רוצה להוציא RSSI ממקלט אלחוטי סיני פופולארי.

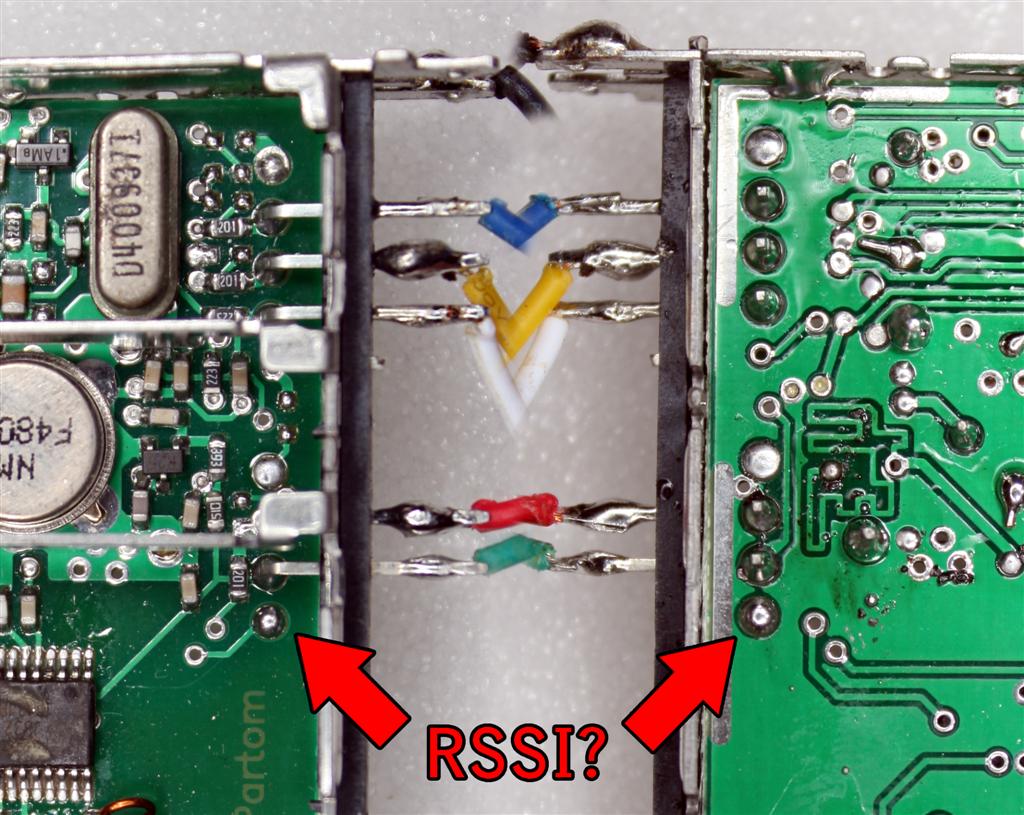

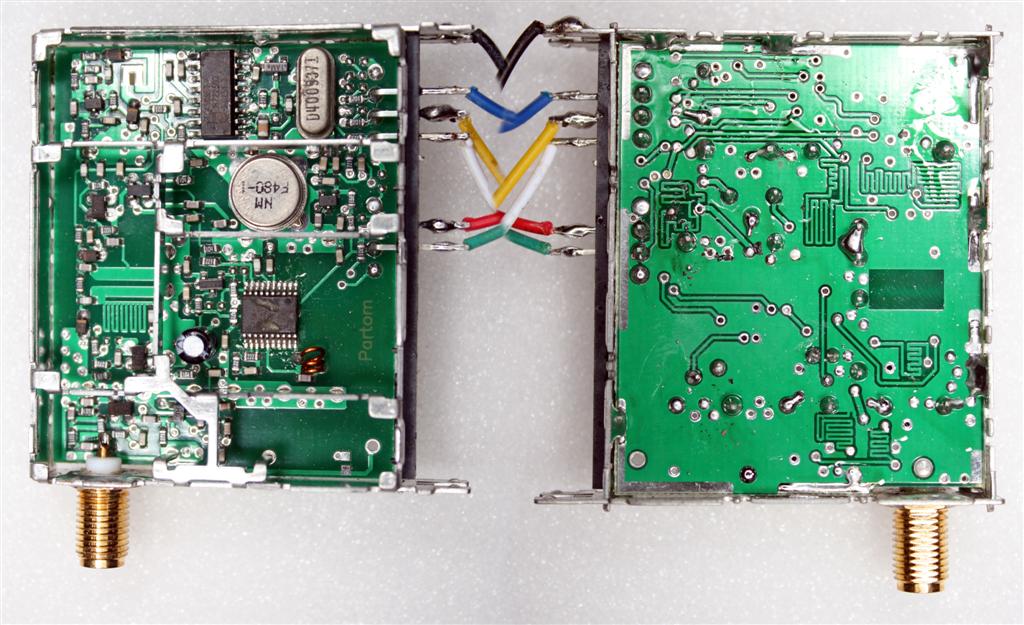

פירקתי אותו וחיפשתי באינטרנט הסברים, וכפי הנראה המקום המסומן על הלוח אמור להיות יציאת הסיגנל הזה.
אני אמנם לא מבין גדול באלקטרוניקה, אבל זה לא מקום ריק???
שום דבר לא מחובר לשם, או שזה רק נדמה לי?
קובץ מצורף 62676קובץ מצורף 62677
לא בהכרח שיהיה רכיב שם כנראה שזו פשוט יציאה שמחוברת דרך ה PCB הכי פשוט תמדוד מתח שם בין אותה נקודה לבין האדמה ( חוט שחור כנראה ) ותבדוק האם המתח משתנה כתלות בקליטה.
היציאה מחוברת וממשיכה הלאה
המוליך שיוצא ממנה ומגיע לחור ריק מולחם למוליך בצד השני שממשיך כנראה לכיוון הגו'ק
הכי פשוט למדוד מתח DC בין הרגל לבין המינוס תוך כדי עבודה
