צריך עזרה בחיבור הבקר למקלט

אני רוצה לעשות בדיקה ולכוון את הסוואש פלייט ובשביל זה אני צריך לחבר את המקלט, כמובן שאני לא רוצה לחבר את המנוע אלא רק את הבטריה ונתקלתי בבעיה קטנה.
יש לי בקר של אליין (אני לא יודע בדיוק איזה סוג) וממנו יוצא לוח אלקטרוני קטן- אפשר לראות בתמונה:

קובץ מצורף 62933

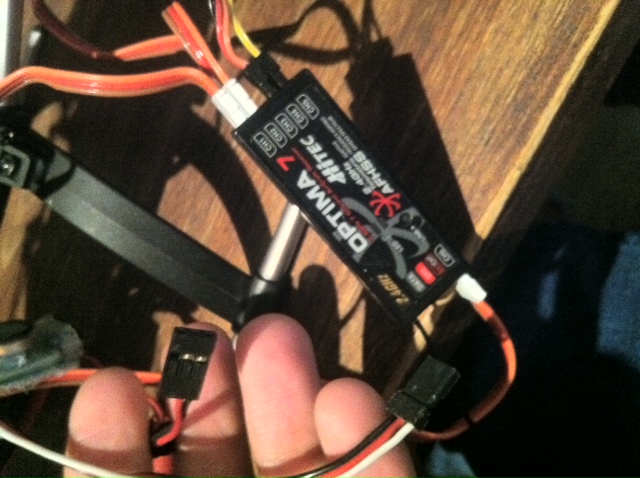

גם מהבקר וגם מהלוח האלקטרוני יוצאים חיבורים למקלט כמו שאפשר לראות בתמונה הזו:

קובץ מצורף 62932

אני יודע שאת הבקר מחברים לערוץ 3 במקלט שלי (של היי-טק) ואני כמעט בטוח שהבקר הוא החוט עם הצבעים לבן-שחור-אדום, אני חושב שהחוט השני שיוצא מצ'יפ הקטן שיוצא מהבקר, הוא אחראי על העברת הזרם למקלט, אני צודק?
ואם אני צודק אז לאן לחבר אותו במקלט? ואם אני לא צודק אז מהו? ומה אני יכול לעשות כדי לחבר את החשמל למקלט בלי לחבר את המנוע?

אני יודע שזה לא הכי מובן מה שאני שואל פה אבל גם אני עצמי לא מבין כל כך..
תודה :)

זה לא לחלוטין ברור מהתמונה
חוט הסרבו של האדום-לבן-שחור מתחבר לערוץ 3 למקלט.
להערכתי הרכיב שמחובר למקלט שלך זה מווסת זרם כלשהו (רשום עליו Turnigy? זה נראה כמו האביזר שלהם), אני לא מבין מהתמונות אילו חוטים יוצאים ונכנסים ממנו. אני רואה שיש לך שם גם מחבר סרבו עם רק חוטים אדום ושחור - להערכתי זה צריך להיכנס לך לכניסת הspc במקלט למתן מתח למקלט ולטלמטריה.
בכל אופן אני מבין שהמסוק שלך נקנה יד שנייה.. גש לבחור שמכר לך אותו שיסביר לך מה זה מה וכיצד ומדוע.

המווסת זרם אמור להכנס לSPC והוא אחראי להזרים זרם למקלט ומשם לכל האלקטרוניקה? כך שבשורה האחרונה, אם אני רוצה להפעיל רק את הסרוואים, בלי לחבר את המנוע, עליי לחבר את הווסת זרם לSPC ולחבר את הבטריה?

לא. כניסת הspc מספקת מתח רק למקלט ולטלמטריה, לא לסרבואים.
בשביל הסרבואים חייבת להיות כניסת מתח מהBec שבמקרה זה מובנה בבקר המהירות. היכן בדרך מתחבר מייצב המתח הזה (אם זה אכן מה שזה, אני לא בטוח, אני לא משתמש בשכזה כך שזו רק השערה) וכיצד - ממש אין לי מושג.

מה שיש לי שם זה BEC שמווסת את הזרם ל5 וולט (בדקתי את זה) .
חיברתי את הסרבואים לערוצים ואת הBEC לפתח של הבטריה (BAT/CH7), לאחר זה חיברתי את הבטריה והדלקתי את השלט אבל לא הייתה שום תגובה, ניסיתי לחבר את הBEC לSPC אבל גם זה לא עבד.
יש רעיונות? למה השלט לא יוצר קשר עם המקלט? (לחצתי YES בהתחלה כשהשלט שואל אותי אם אני רוצה לשדר).

מהבקר יוצאים 2 חוטים יחסית דקים לתוך הBEC, מהBEC יוצא החיבור למקלט (אם זה מה שרצית לדעת).

באופ ןעקרוני החוט שיוצא מהמקלט צריך להתחבר לערוץ המנוע בבקר, החוט שיוצא מה BEC יתחבר לערוץ הסוללה - BAT במקלט.
אם אתה רוצה לנתק את המנוע - הכי פשוט יהיה לנתק 2 מתוך שלושת חוטי המנוע ואז לא תהיה לך בעיה.

הבקר הזה הוא ללא bec מובנה
מה שיוצא מהבקר הולך לכניסת מצערת במקלט
היציאה הנוספת לכניסת bat - היא מספקת את המתח למקלט ולכל האלקט מלבד המנוע כמובן

ציטוט:

---

נכתב במקור על ידי Niro

מה שיש לי שם זה BEC שמווסת את הזרם ל5 וולט (בדקתי את זה) .
חיברתי את הסרבואים לערוצים ואת הBEC לפתח של הבטריה (BAT/CH7), לאחר זה חיברתי את הבטריה והדלקתי את השלט אבל לא הייתה שום תגובה, ניסיתי לחבר את הBEC לSPC אבל גם זה לא עבד.
יש רעיונות? למה השלט לא יוצר קשר עם המקלט? (לחצתי YES בהתחלה כשהשלט שואל אותי אם אני רוצה לשדר).

---

אתה בטוח שהמקלט עובד ?
סביר שיש לו לד או משהו שמראה
בכל מקרה תוודא שאתה מחבר את החוטים בכיוון הנכון ( מינוס לצד המתאים )

המקלט עובד זה בטוח, כשקניתי את השלט עם המקלט הפעלנו אותו על המסוק.
חיברתי את הווסת לכניסה של הבטריה במקלט, הדלקתי את השלט ולאחר מכן חיברתי את הבטריה למסוק, לא הייתה שום תגובה.
ניסיתי גם לעשות את אותו סדר הפעולות כשחיברתי הפוך את הכניסה של הווסת למקלט וגם זה הסתיים באותה תוצאה.

לא כתוב על המקלט איפה לחבר את המינוס או הפלוס וגם לא בשום מקום אחר (חוץ מהבטריה של המסוק כמובן)

הכי טוב שתיגש לבעליו המקורי של המסוק (דרור?) שיסייע לך לחבר.

תחזיר את מחבר הקצר ל SPC
את ה BEC חבר לאחד הערוצים הפנויים או הBAT
את הבקר חבר לערוץ 3 של המנע
את כיוון החוטים תכניס לפי הפאזות שבמחברי הסרוו
בהצלחה .
בעתיד -רצוי לחבר את כניסת הבקר לשקע SPC לצורך קבלת טלמטריה למתח סוללה , אחרת תקבל בטלמטריה את מתח ה BEC .

עמי

דבר איתי בנייד אם אתה לא מסתדר

ביצעת BAND בין המשדר למקלט?

עשיתי, אך הבעיה הייתה שונה.
המקלט בכלל לא נפתח (עשה איזה שהוא סימן לחיים) כשחיברתי אותו לחשמל, הפתרון- היה חסר לי ג'אמפר במקלט שהיה אמור להתחבר לפתח SPC של המקלט, הבאתי אחד כזה והכל הסתדר.

תודה על העזרה של כולם!
