בעיה - הפוש רוד מקבל בטן ומתעוות ..

אז בקיצור אני התחלתי לבנות את הטיסן החדש שלי .. מהסוג EPO ..

אני שמתי לב שבעצם כשאני מתקין את הפוש רוד מצד אחד להורן ומצד השני לסרוו הפוש רוד מתעוות לגמרי .
תראו את התמונה ותבינו אולי קצת יותר -

http://imgur.com/95f0W

http://imgur.com/fS0ed

כמובן שחתכתי בצדדים את המאזנות אם אתם חושבים שלא . המאזנות זה לא הבעיה - הם דווקא זזים חופשי לגמרי .
הבעיה היא הפוש רוד שמתעוות לי . זה קורה רק כשאני מזיז ידנית את הסרוו והוא לא מצליח להזיז את המזאנת עד הסוף כי הוא מתעוות ותופס בטן ..
ניסיתי אלף פעמים קצת לקחת את הפוש רוד אחורה או קדימה ועדיין אותה הבעיה .. יש למישהו רעיון ? למה זה מקבל בטן ככה .. ?
וזה לא רק במאזנות אלא גם בזנב .. למרות שבזנב זה פחות נוראי אבל גם שמה זה מקבל בטן ..

מאוד פשוט, ה"לוקר" בהורן תפוס, הוא אמור להסתובב חופשי אבל כנראה ש"נעלת" אותו חזק מידי ולכן הוא מקובע בזוית אחת,
שחרר אותו וסגור אותו כך פלות חזק, בלי להדק, שינוע (יסתובב על צירו) באופן חופשי, סע לשלום..:cool:

אני לא חושב שהבנתי ..
אבל אני מקווה שתבין אותי עכשיו .
כשאתה אומר לי לשחרר טיפה אני בעצם מבריג טיפה החוצה את הבורג הקטן עם מפתח אלן .. (זה הכוונה ? )
כי בעצם כשאני עושה את זה הפושרוד זז בלוקר קדימה ואחורה מבלי להזיז את המאזנת ואז אין פה יעילות ..


אם לא הבנת זה הולך ככה - מצד אחד יש לי את הבורג השחור הקטן שעובר דרך החור שיש בהורן עד שהוא מגיע לסוף של ההורן ומתברג בלוקר ,
ובעצם הבורג הקטן תופס את הפושרוד . קצת מסובך ..

הלוקר הוא גללי עם חור שדרכו עובר הפושרוד, אותו צריך להדק חזק כמה שיותר.
לעומת זאת, הלוקר גם "מתחבר" להורן בבורג\ציר, הלוקר צריך להסתובב חופשי בציר\בורג הזה.
לא לנעול אותו על ההורן!!! אפילו אם זה הברגה, אל תסגור חזק כדי שיוכל להסתובב חופשי,
אם מדובר בהברגה, שים מעט לוקטייד כדי לנעול את ההברגה-לא את ההורן!

משפט שלך:"מצד אחד יש לי את הבורג השחור הקטן שעובר דרך החור שיש בהורן עד שהוא מגיע לסוף של ההורן ומתברג בלוקר"..
זה הבורג שנעול לך, שחרר אותו.

ואם אין loctite, גם סתם טיפת צבע תעשה את העבודה, או טיפת דבק CA (רק שאז אי אפשר יותר לפתוח את ההברגה)

ציטוט:

---

נכתב במקור על ידי adibenbasat

הלוקר הוא גללי עם חור שדרכו עובר הפושרוד, אותו צריך להדק חזק כמה שיותר.
לעומת זאת, הלוקר גם "מתחבר" להורן בבורג\ציר, הלוקר צריך להסתובב חופשי בציר\בורג הזה.
לא לנעול אותו על ההורן!!! אפילו אם זה הברגה, אל תסגור חזק כדי שיוכל להסתובב חופשי,
אם מדובר בהברגה, שים מעט לוקטייד כדי לנעול את ההברגה-לא את ההורן!

משפט שלך:"מצד אחד יש לי את הבורג השחור הקטן שעובר דרך החור שיש בהורן עד שהוא מגיע לסוף של ההורן ומתברג בלוקר"..
זה הבורג שנעול לך, שחרר אותו.

---

קודם כל תודה רבה לך על העזרה !
אני רוצה לעשות את זה לאט לאט כי אני מסתבך .

1.שאתה אומר "אותו צריך להדק חזק כמה שיותר" , לאן להדק ?
2.אם אני יוציא קצת את הבורג בשביל שהפושרוד לא יהיה נעול אז כשאני מזיז את הסרוו הפושרוד זז קדימה ואחורה מבלי לעלות ולהוריד את המאזנת כך שאין שום יעילות לפעולה הזו .
עכשיו כשאתה אומר לוקטייד , איך שמים את זה ? בין הלוקר ובין הפושרוד ? (כאילו בתוך הצינור של הלוקר?) .. ? כי זה מה שימנע מהפושרוד לזוז קדימה ואחורה מבלי להזיז את המאזנת ?

מה שמנסים להסביר לך זה שהחלק מנחושת שדרכו עובר ה-pushrod ב-Horn של המאזנת (מסומן בחץ בתמונה) חייב להיות חופשי ולא נעול. ה-pushrod מתעוות בגלל שהוא נעול ולא זז!
הוא גורם גם למאמצים גדולים על הסרוו, אם תשאיר אותו כך תשרוף את מנוע הסרוו.


http://www.efly.co.il/forums/attachm...1&d=1337706251

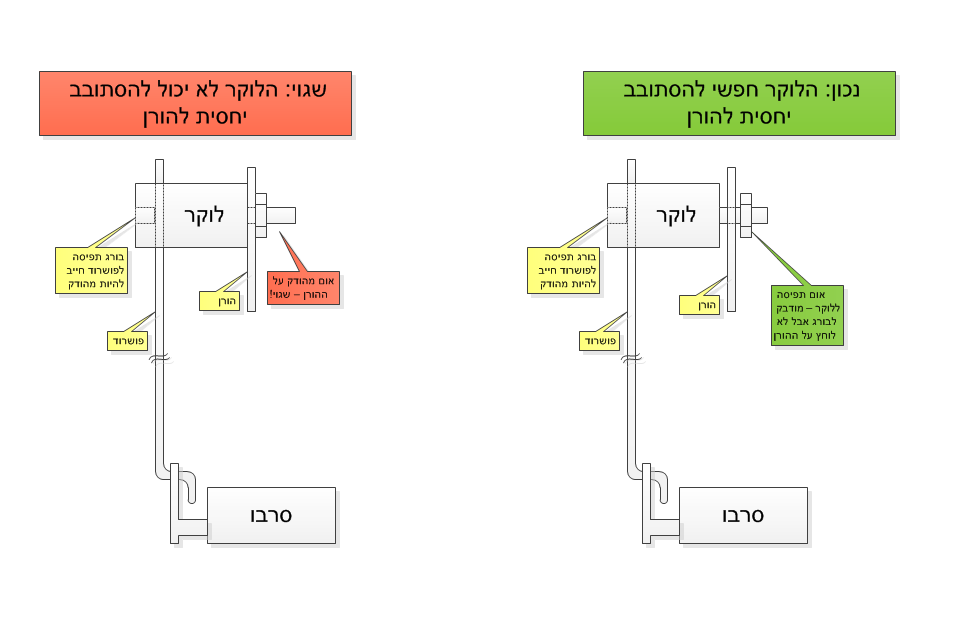

קובץ מצורף 68143

ציטוט:

---

נכתב במקור על ידי umbo

מה שמנסים להסביר לך זה שהחלק מנחושת שדרכו עובר ה-pushrod ב-Horn של המאזנת (מסומן בחץ בתמונה) חייב להיות חופשי ולא נעול. ה-pushrod מתעוות בגלל שהוא נעול ולא זז!
הוא גורם גם למאמצים גדולים על הסרוו, אם תשאיר אותו כך תשרוף את מנוע הסרוו.


http://www.efly.co.il/forums/attachm...1&d=1337706251

---

אוקי הבנתי ,
אבל אני אומר שברגע שאני משחרר את הלוקר מהנחושת הפושרוד עצמו זז קדימה ואחורה בתוך הלוקר מבלי להרים או להוריד את המאזנת . כי הוא משוחרר בעצם .
אז איך אני תופס את הפושרוד בתוך הלוקר מבלי ששני הדברים יקרו ? (שהפושרוד יזוז מבלי להרים את המזאנת) ושהפושרוד לא יתעוות ...
אמרו פה דבק , האם זה הכוונה ? לשים דבק ע הבורג ולהבריג בתוך הלוקר מעט .. ?

ציטוט:

---

נכתב במקור על ידי AmitB

קובץ מצורף 68143

---

תודה על ההשקעה אבל אין לי בכלל אום ..
מה אתה אומר בעצם ? שצריך להלביש על הלוקר אום ? 0.0

אני תמיד מחפש הזדמנויות לצייר :)
לא, אם זה בורג שנכנס לתוך הלוקר (דרך החור בהורן), אז אותו עקרון - לשים לו על השפיץ קצת לוקטייט ולהבריג אותו איזה ממ או שניים לתוך הלוקר - אבל לעצור לפני שהוא מתחיל ללחוץ על ההורן.
כך שהלוקר יוכל להסתובב בחופשיות יחסית להורן.
אפשר לעשות את זה לפני או אחרי הידוק הבורג השני על הפושרוד, אבל בכל מקרה הבורג על הפושרוד חייב להיות מהודק.

אני מחפש בתמונות שלך שני ברגים ולא מוצא...
תגיד - יש מצב שהברגת בורג אחד דרך ההורן כל הדרך עד לפושרוד!? או שבגלל זוית הצילום לא רואים ויש בורג שני לפושרוד?

ציטוט:

---

נכתב במקור על ידי AmitB

אני תמיד מחפש הזדמנויות לצייר :)
לא, אם זה בורג שנכנס לתוך הלוקר (דרך החור בהורן), אז אותו עקרון - לשים לו על השפיץ קצת לוקטייט ולהבריג אותו איזה ממ או שניים לתוך הלוקר - אבל לעצור לפני שהוא מתחיל ללחוץ על ההורן.
כך שהלוקר יוכל להסתובב בחופשיות יחסית להורן.
אפשר לעשות את זה לפני או אחרי הידוק הבורג השני על הפושרוד, אבל בכל מקרה הבורג על הפושרוד חייב להיות מהודק.

---

הרעיון הוא שהדבק בעצם ייגע טיפה בפושרוד או שיגע רק בתוך הלוקר .. ?
עוד דבר - הלוקר בכלל לא מסתובב . הוא לא יכול לזוז .. אני עדיין לא מבין למה אתם תמיד אומרים "שהלוקר יזוז" או שיסתובב ..
הוא לא זז בכלל אם הוא מוברג לבורג . מה שאני צריך לעשות זה בעצם לשים על השפיץ של הבורג קצת דבק ולהבריג אותו טיפה ?

ודבר נוסף - על איזה בורג שני אתה מדבר ? יש לי רק בורג אחד שהוא בעצם מתברג מהחור של ההורן ללוקר .

ציטוט:

---

נכתב במקור על ידי AmitB

אני מחפש בתמונות שלך שני ברגים ולא מוצא...
תגיד - יש מצב שהברגת בורג אחד דרך ההורן כל הדרך עד לפושרוד!? או שבגלל זוית הצילום לא רואים ויש בורג שני לפושרוד?

---

בדיוק , זה מה שעשיתי . אין לי עוד בורג .

ציטוט:

---

נכתב במקור על ידי שלומי סוסייר

בדיוק , זה מה שעשיתי . אין לי עוד בורג .

---

זה יכול להסביר את הבעייה, וגם למה לא מסתדר לך לשחרר את הבורג.. ;)

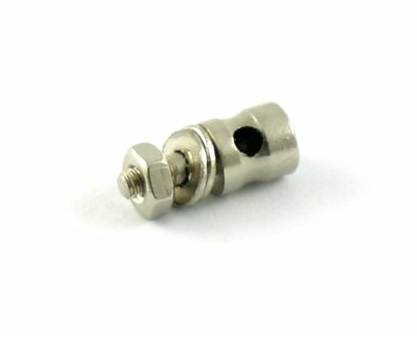

מקובל להשתמש ברגים נפרדים - אחד לכוון ההורן ושני לפושרוד. או (יותר מקובל) - לוקר כמו בציור שיש לו הברגה בולטת לכוון ההורן, עם אום, ובורג נפרד לפושרוד.
עוד לא נתקלתי בלוקר כמו שאתה משתמש...

דוגמה:
http://www.lowpricerc.com/product_in...mm-10pcs-p-437

קובץ מצורף 68144

מוזר , זה הלוקר השגיע , ללא שום בורג נוסף וללא שום אום .
עכשיו השאלה שלי - אם אני יקנה את הלוקר הזה מLOWPRICE זה יפתור לי את הבעיה .. ?

אם יש לך חנות טיסנים בסביבה יתנו לך אחד בחינם או מקסימום בשתי שקל(לא מזלזל)...
נ.ב - לא יהיה יותר פשוט לכופף את ההורן בצד השני בדיוק כמו בסרוו בצורת Z בערך ? :confused:

טום

דבר ראשון - איזה יופי של השקעה מחברי הפורום (הצילומים, הציורים) - שאפו

שלומי - יש לי הצעה. תגיד מאיפה אתה או תיקח טלפון ותתקשר לאחד החברים פה, או תגיע למקום שמטיסים בו, או תלך עם הטיסן לחנות טיסנים.
דווקא בגלל שהבעיה הזו טרוויאלית יוצא שקשה להסביר בטקסט :)

ואם זו הפעם הראשונה שאתה מרכיב טיסן, ההמלצה שלי אפילו עוד יותר בתוקף - לך למישהו עם נסיון שיעיף מבט, יתן טיפים ויוודא שהטיסן שמיש ובטיחותי.

הטבעת השחורה שנמצאת בצד השני של ההורן לוחצת ונועלת את כל העסק.
קח מברג שענים קטן או סכין יפנית ובזהירות נסה להרחיק בין הטבעת השחורה לבין ההורן, ואז זה ישתחרר.

שים לב שלא תרחיק יותר מדי שזה לא יהיה חופשי מדי ויתנתק

ציטוט:

---

נכתב במקור על ידי pomerus

דבר ראשון - איזה יופי של השקעה מחברי הפורום (הצילומים, הציורים) - שאפו

שלומי - יש לי הצעה. תגיד מאיפה אתה או תיקח טלפון ותתקשר לאחד החברים פה, או תגיע למקום שמטיסים בו, או תלך עם הטיסן לחנות טיסנים.
דווקא בגלל שהבעיה הזו טרוויאלית יוצא שקשה להסביר בטקסט :)

ואם זו הפעם הראשונה שאתה מרכיב טיסן, ההמלצה שלי אפילו עוד יותר בתוקף - לך למישהו עם נסיון שיעיף מבט, יתן טיפים ויוודא שהטיסן שמיש ובטיחותי.

---

כן חברי הפורום פה ממש השקיעו ועזרו , באמת תודה רבה .
בסופו של דבר אני ילך אולי לחנות טיסנים שקרובה אלי באיזור פה ..
תודה רבה .

שלומי, במקום שעות של דיונים בפורום, תבוא ל10 שניות על שולחן העבודה והבעייה תעלם כלא הייתה.

אפשרות נוספת שלא עושה בעיות מהסוג הזה - להשתמש ב-pushrod עם הברגה וחיבור למאזנת מהסוג הזה, שמופיע בתמונות המצורפות.

ראה פיתרון:

http://www.efly.co.il/forums/showthr...207#post318207

מה??? השרשור הזה עוד לא נגמר?:confused:
כמה אפשר לדון בהברגה של אום ובורג..?...?...?..כזה קטן...?...?..

ציטוט:

---

נכתב במקור על ידי adibenbasat

מה??? השרשור הזה עוד לא נגמר?:confused:
כמה אפשר לדון בהברגה של אום ובורג..?...?...?..כזה קטן...?...?..

---

אני חושב שכדאי לפתח את הנושא במלואו
הכל תלוי בזוית של שן התבריג , כוחות הגזירה ועומק הצימנוט :cool:
