ה TS2 שלי מתקדם בעצלתיים לטיסת מבחן.

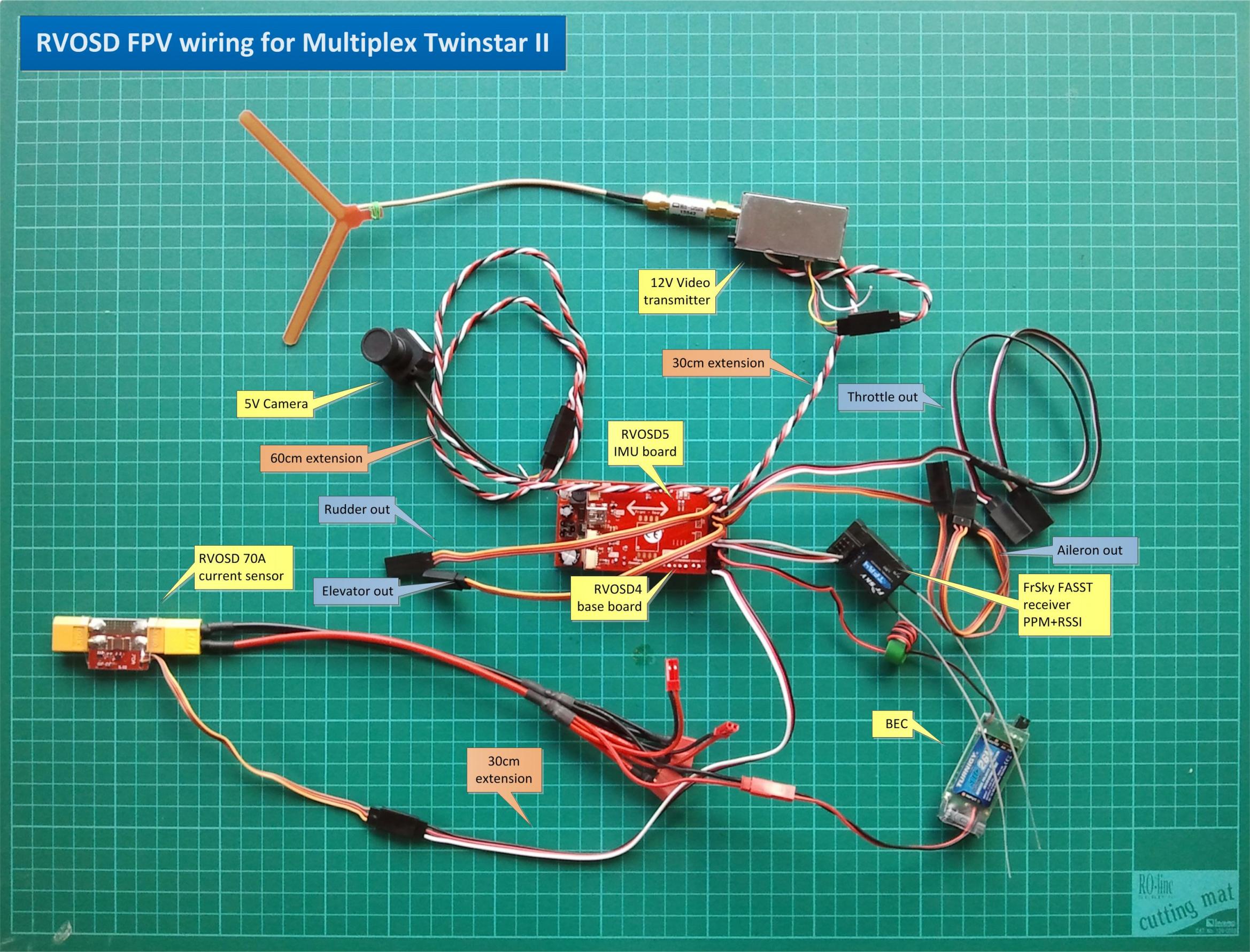

כל האלקטרוניקה נבדקה ועובדת על הקרקע. הנה פריסת החיווט עם מאריכים ומפצלים שמתאימים למידות הטווינסטאר.
ה OSD ממוקם בחלל הסגור הראשון כמו בהתקנה של sharonx (אשתדל לצרף תמונה נוספת אח"כ)
קובץ מצורף 68510
Printable View
ה TS2 שלי מתקדם בעצלתיים לטיסת מבחן.
כל האלקטרוניקה נבדקה ועובדת על הקרקע. הנה פריסת החיווט עם מאריכים ומפצלים שמתאימים למידות הטווינסטאר.
ה OSD ממוקם בחלל הסגור הראשון כמו בהתקנה של sharonx (אשתדל לצרף תמונה נוספת אח"כ)
קובץ מצורף 68510
אהבתי את החיבור של ה Current Sensor
בשביל מה כל כך הרבה מפצלי מתח?
שניים למנועים (deans), אחד ל Bec (העדפתי לנתק את ה BECs מהבקרים ולהשתמש ב BEC נפרד למקלט ולסרבואים)ציטוט:
נכתב במקור על ידי s.mario
ועוד שניים הכנה למזגן :) (לדים - להטסות לילה)
טוב עשית. עבודה נקייה ומקצועית. מעלה בי זכרונות...ציטוט:
נכתב במקור על ידי AmitB
בהחלט עבודה יפה, תודה.
יפה מאוד.
הטווינסטאר הולך להיות עם גלגלים?
אני מתכוון להתחיל עם סוללות קטנות (~2500mAh) בלי גלגלים. אם וכאשר יהיה צורך, אוסיף גלגלים.
עד איזה גודל סוללה אפשר להמריא מהיד בצורה רגועה?
עבודה יפה
אני רואה שהשתמשתה בפילטר על המשדר וידאו איזה
והאם הרגשת צורך
תודה!ציטוט:
נכתב במקור על ידי drgabbay
המסנן הוא low pass של RV
http://www.rangevideo.com/index.php?...roducts_id=261
עוד לא הטסתי אז קשה לי לומר האם וכמה הוא עוזר, אבדוק אחרי שכל העסק יטוס.
like
על ה rssi
:)
תחילה כל הכבוד....ציטוט:
נכתב במקור על ידי AmitB
באופן אישי אני יכול לומר לך שאתה תהנה ממנו בדיוק כמוני כל שבוע מחדש
הסטאפ שלי עם 4S מחזיק 3300 ו גם 4000 (15דק) וממריא אוטומטית בזריקה קלה תודות לשיטה המעולה של שרוןX
בהצלחה ... ושים דגש על תושבות המנועים זה חשוב מאוד להחליפם לפני הטסט
תוצר היום - תחנת קרקע גירסה 0.5
http://farm8.staticflickr.com/7215/7...edd1e9ab_c.jpg
Poor man's base station by Amit B, on Flickr
כוללת מייצב מתח ממותג 80W, מגבר\מפצל וידאו, ו DVR של השועל.
גולת הכותרת - מתג חימוש ומד זרם אנלוגי :cool:
איזה יופי של עבודה, אני בדיוק מתכנן משהו דומה אבל עם מסך 5.6" וממש נהנתי לראות את קופסת האוכל צב"ר שלך. יש לך גם מלפפון חתוך או אולי איזה עגבניית שרי ? סתם סתם :D
http://www.ebay.com/itm/270958954383...84.m1439.l2649
מגניב, ממש וינטאג' עם המד זרם האנלוגי :)
חח, שרון לא סיכמנו שלא מדרדרים אנשים לקנות עוד ועוד דברים? ;)
וואוו
מרשים מאד !!!
( יש לך שם זוג ברגים ספייר לשעת מצוקה ? :cool: )
לכל אחד יכול לקרות שהוא מגיע לשטח, פורס ציוד, מבצע בOSD תיכנותים אחרונים, מבצע קיזוזים מכניים, בודק מה כיוון הרוח, מתבשל בשמש, ואז מגלה שהוא לא יכול להטיס כי הברגים של הכנפיים נשארו בבית...ציטוט:
נכתב במקור על ידי guy1a
לא צריך לעשות מזה סיפור :):):):)
או שהוא שוכח את הדרגון לינק בבית או גביש לשלט... הכל עצוב ואמיתי.
Sent from my Samsung Galaxy II using Tapatalk
או שהוא מביא את הארגז של השלט בלי השלט ( לא אני )
או שהוא מביא את השק ליפו בלי הליפו ( כן אני )
או שהוא מביא את השלט של המסוק בלי הסלוולה של השלט ( אני )
יש הרבה ....
יש שרשור שלם של דברים כאלו
http://fpvlab.com/forums/showthread....e-it-when-...&
או שבא להטיס בלי טיסן !!! (SHARONX):o
:D
מעבר למשכן קבע... בפוסט הבא :)ציטוט:
נכתב במקור על ידי AmitB
הפרוייקט שלי לסוכות היה, העברת תחנת הקרקע למשכן קבע, במזוודת פלקיאן שרכשתי מזמן.
תיכננתי והזמנתי פאנלים מדיקט 3mm בחיתוך לייזר, וכל האלקטרוניקה מקופסת האוכל הועברה למזוודה.
(זה יותר עבודה ממה שזה נשמע)
http://farm9.staticflickr.com/8032/8...3ee1216b_z.jpg
FPV Ground Station by Amit B, on Flickr
http://farm9.staticflickr.com/8322/8...6f13e125_z.jpg
FPV Ground Station by Amit B, on Flickr
נכון לעכשיו, הכל נראה עובד, חוץ משקעי ה USB שנכנס אליהם דבק :\
אהבתי את המינימליות של קופסת האוכל. אבל גם זה נראה חבל על הזמן.
אתה הכנת את דיקטים?
נהדר, תודה.
