אני רוצה להתחיל לבנות את ה-MANTA (דאון DLG כנף בלזה).
אני מכין רשימת חומרים וחשבתי להחליף כמה חלקים שבתוכנית המקור הם מדיקט/עץ בחלקי קרבון.

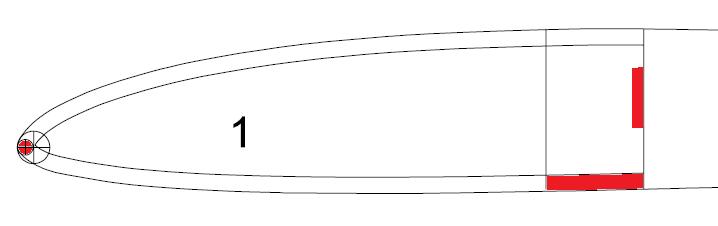

תראו את השרטוט המצורף. בקצה שפת ההתקפה אמור להיות מוט עץ בקוטר 3 מ"מ (עיגול אדום).
ובקורה המרכזית אמורות להיות קורות דיקט למעלה ולמטה. חשבתי להחליף אחת מהן בקרבון.
הבעיה שאני רואה היא ההדבקה. לא רואה איך אני מדביק קרבון לבלזה כשנקודות החיבור כל כך קטנות.
יש הצעות ? באיזה דבק להתשמש ? אולי לרדת מזה ולהיצמד למקור ?
קובץ מצורף 70390
ניתן להחליף את שפת ההתקפה בקורת פחמן עגולה של 2 מ"מ ולהדביק אותה בדבק מהיר.
אין צורך בקורה של 3 מ"מ, זה יהיה סתם כבד.
אל תשכח שהצפיפות של מוט פחמן גבוהה יותר מצפיפות של בלזה או אורן ולכן המשקל עולה לאותו חתך.
אם זאת, לאותו החוזק נדרש חתך קטן בהרבה.
לגבי הקורה הראשית, ניתן להשתמש בפחמן, אין צורך בקורה שהיא מעבר ל-3 מ"מ ברוחב ו-1 מ"מ בעובי.
ניתן להשתמש בקורות דקות יותר אך להעלות את הרוחב בהתאמה
גם כאן ניתן להדביק את הקורות בדבק מהיר או באפוקסי, עדיך לא להתקרב לאפוקסי 5 אלא להשתמש באפוקסי איכותי.
לגבי החציץ, אני הייתי בונה אותו מבלזה עומדת, במידה ואתה בונה קורה ראשית מפחמן הייתי עושה חציץ עומד מהבלזה הכי קלה שהייתי מוצא וברוחב קורת הפחמן.
לאחר שהייתי מכין את הקורה הייתי מדביק את הפרופילים הקדמיים ולאחר מכן את הפרופילים האחוריים, בדומה לאופן בו בונים כנף של טיסן חופשי:
http://www.efly.co.il/forums/showthr...-של-שניר-אייזן
אם יש לך אפשרות , תעבוד עם אפוקסי מיבני , או בשמו המקובל בתחום , 3M
לדעתי , יותר עדיף על סופרגלו , או אפוסקי זבלה.
ואין שום בעיה להחליף את חלקי העץ/דיקט בקרבון , לדעתי אפילו מומלץ , אם יש לך את החומרים ואת הידע לעבוד עם החומרים .
בבנייה של דיסקוסים, דבק מהיר עדיף מהסיבה שהוא קל יותר.
3M הוא דבק כבד מאד (יותר כבד מאפוקסי סיבים) ובדיסקוס זה יכול להוסיף משקל גדול למדי,
דבק אפוקסי 5 דקות או 30 דקות הם דבקים גרועים ביותר ויש להימנע מהם, גם כבדים, גם גמישים וגם חלשים.
רועי
בקשר למה שרועי אמר בהתחלה (אם זה לא היה ברור מספיק) - הכי מומלץ שהקורה תהיה בנויה בדומה לקורה של ד-2,
כלומר, מלמעלה ומלמטה קרבון - וביניהם בלזה מלאה עם סיבים עומדים.
אין לך צורך בקרבון בגב הקורה.
לדאון שלך אני חושב שיספיק קרבון בעובי חצי מ"מ, וברוחב של הקורה המקורית.
הבלזה שתשמש בתור חציץ לא חייבת להיות בלזה קשה וכבדה. אפשר אפילו להשתמש בבלזה בינונית-רכה.
כך תקבל קורה מאוד קלה וחזקה לכפיפה.
מבנה הקופסה (הבלזה שמכסה מלמעלה ומלמטה את השליש הקידמי של הכנף) יתן את החוזק לפיתול.
תמשיך לעדכן ואם תוכל תעלה תמונות של תהליך הבניה
בדיסקוס אין עומסי כפיפה גדולים מדי.
ניתן להשתמש גם בבלזה רכה מאד.
ניתן לבנות גם חציץ מבלזה שוכבת אבל יש לבחור בלזה בינונית במקרה זה
בטיסנים שלי אני בדרך שם את בלזה 3 מ"מ הכי רכה שאני מוצא (סיבים עומדים). אין סיבה לשים משהו חזק יותר.
http://www.efly.co.il/forums/attachm...0&d=1311428917
איתן.
חברים, תודה רבה על ההכוונה והעצות.
החלטתי, בשלב זה, להיצמד לתוכנית המקורית בקורה המרכזית ולהשתמש בעץ.
קורת אורן (2X10) מלמעלה ולמטה ובאמצע בלזה בסיבים ניצבים.
רק את שפת ההתקפה אני אחליף לקרבון.
בהמשך, כשאחבר את שני חצאי הכנף, אחשוב על חיזוק נוסף.
התחלתי בבניה, אני אתחיל שירשור בניה ואשתף כדי לקבל עצות נוספות להמשך.
שוב, המון תודה.
ציטוט:
נכתב במקור על ידי roydor
חשבתי אולי באמת שרכה גם תתאים, אבל פחדתי להטעות את הבחור בבחירת בלזה חלשה מדי.ציטוט:
נכתב במקור על ידי eitan-ro
טוב שיש אישור מהמומחים :)
באפוקסי אני משתמש מעט מאוד. בבלזה ועץ בכלל לא.ציטוט:
נכתב במקור על ידי roydor
אבל אתם ממליצים להשתמש בבנייה בדבק מהיר ? אני מתכוון להשתמש ב"דבק נגרים".
דבר מהיר משמש אותי רק במקומות שבהם המגע לא מאפשר וצריך הדבקה מהירה או תיקונים ...
אני משתמש בדבק מהיר בכל מקום שאני יכול.
נדרש כמובן תכנון רב מראש וביצוע מהיר ויעיל, לא מתאים לכל אחד.
לא השתמשתי בדבק נגרים כבר 15 שנה (אולי יותר)
באפוקסי אני משתמש לחומרים מרוכבים (בדים) ודבק מבני (אפוקסי) רק איפה שממש אין ברירה.
