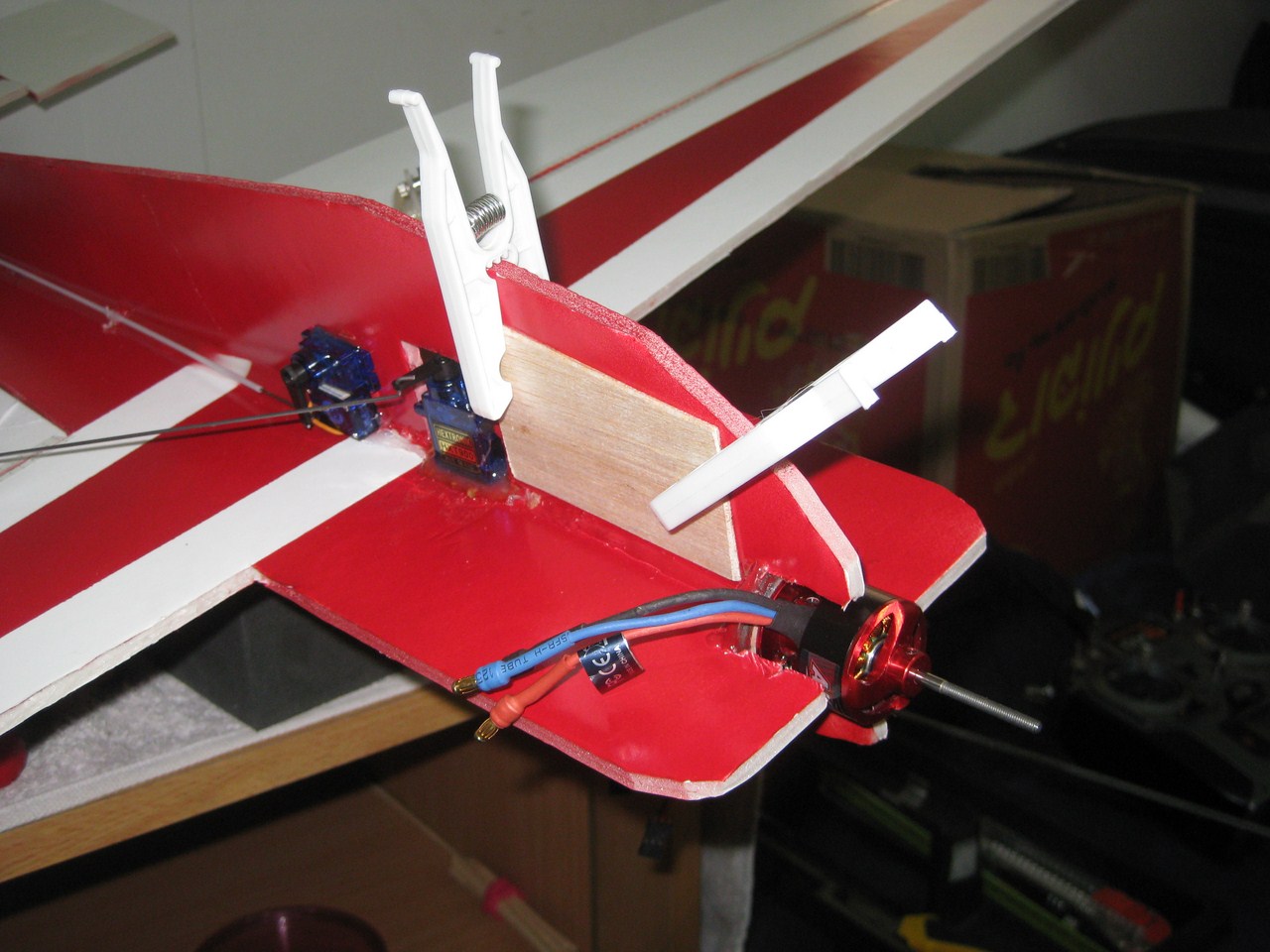

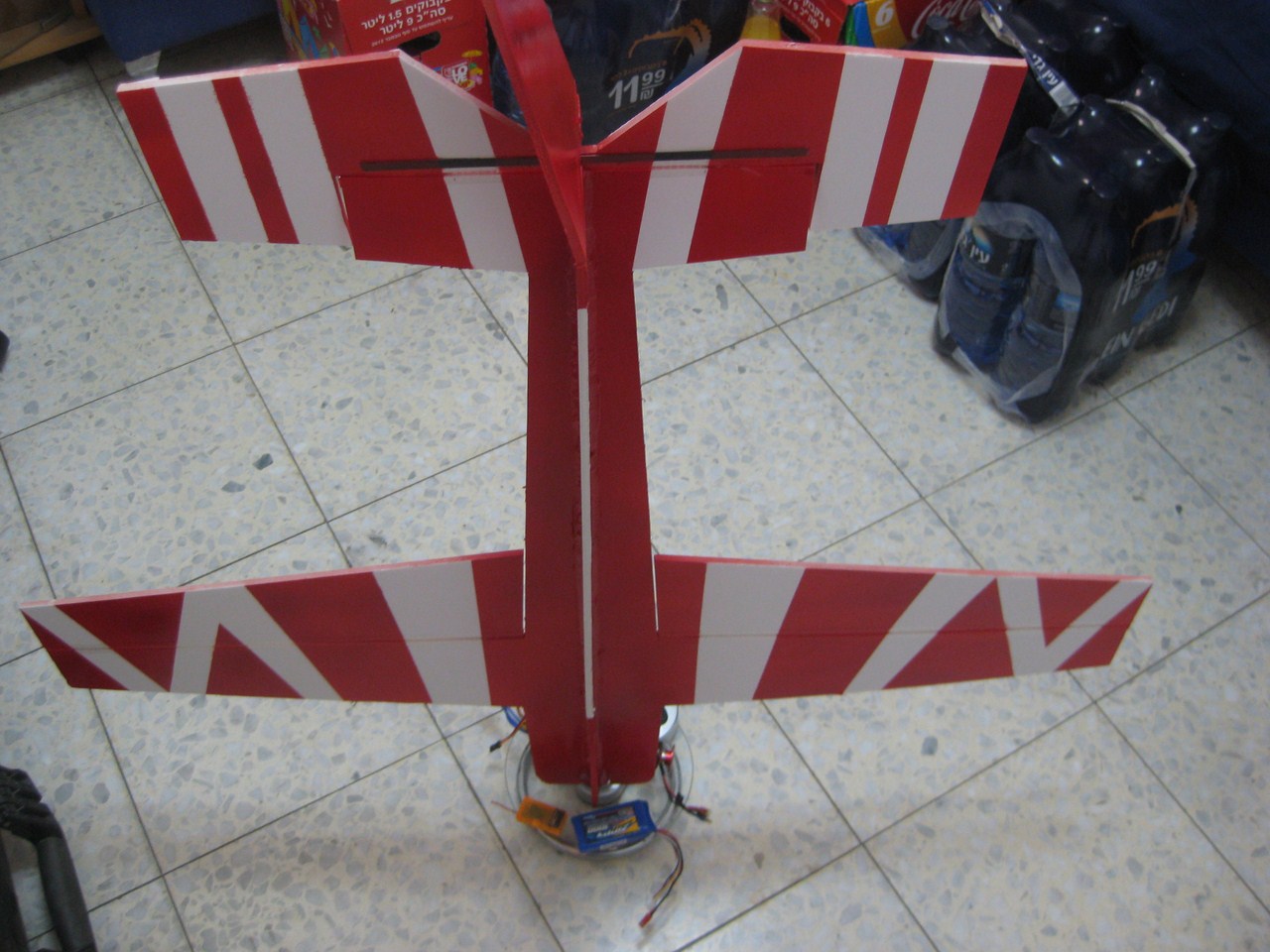

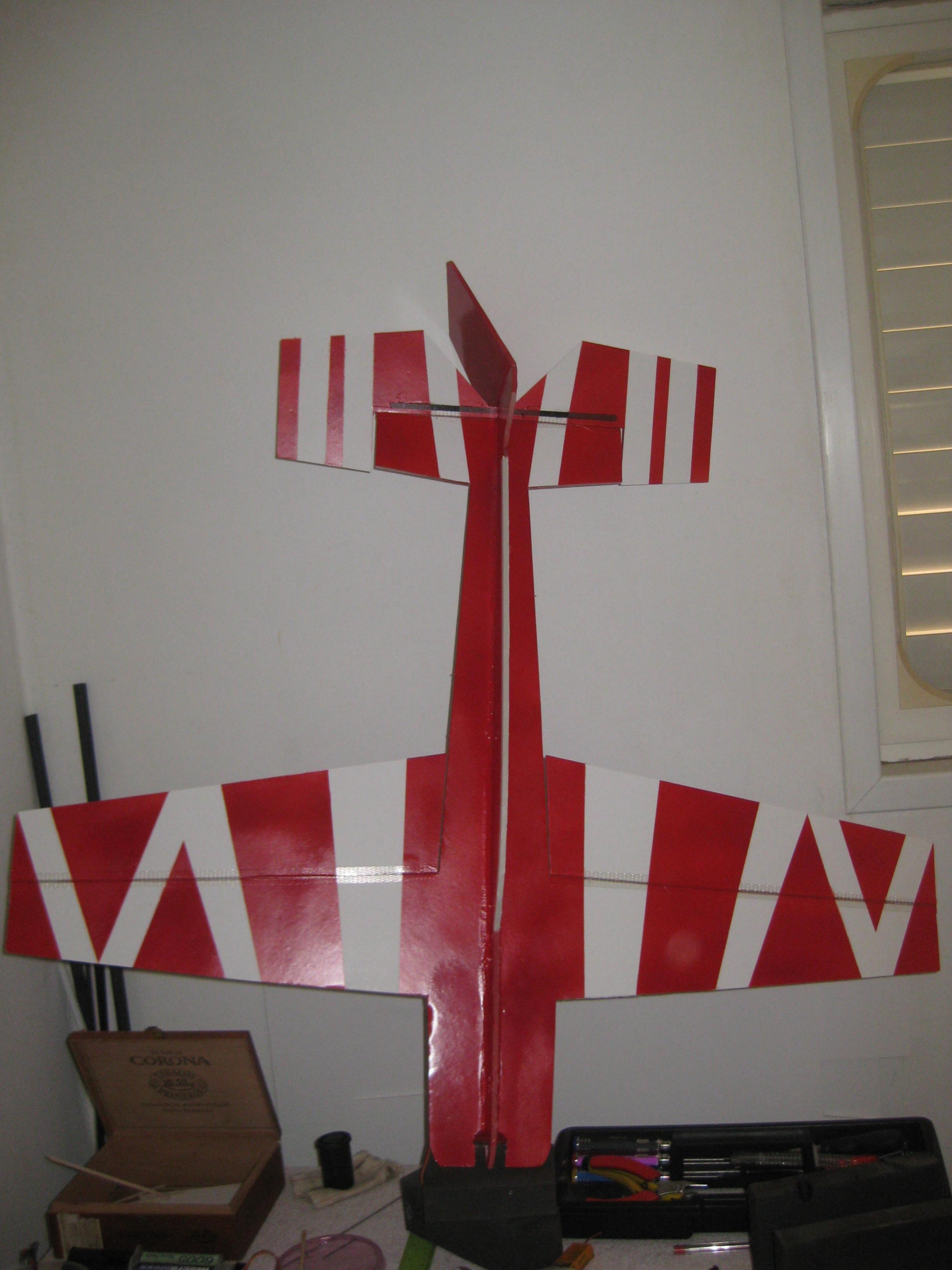

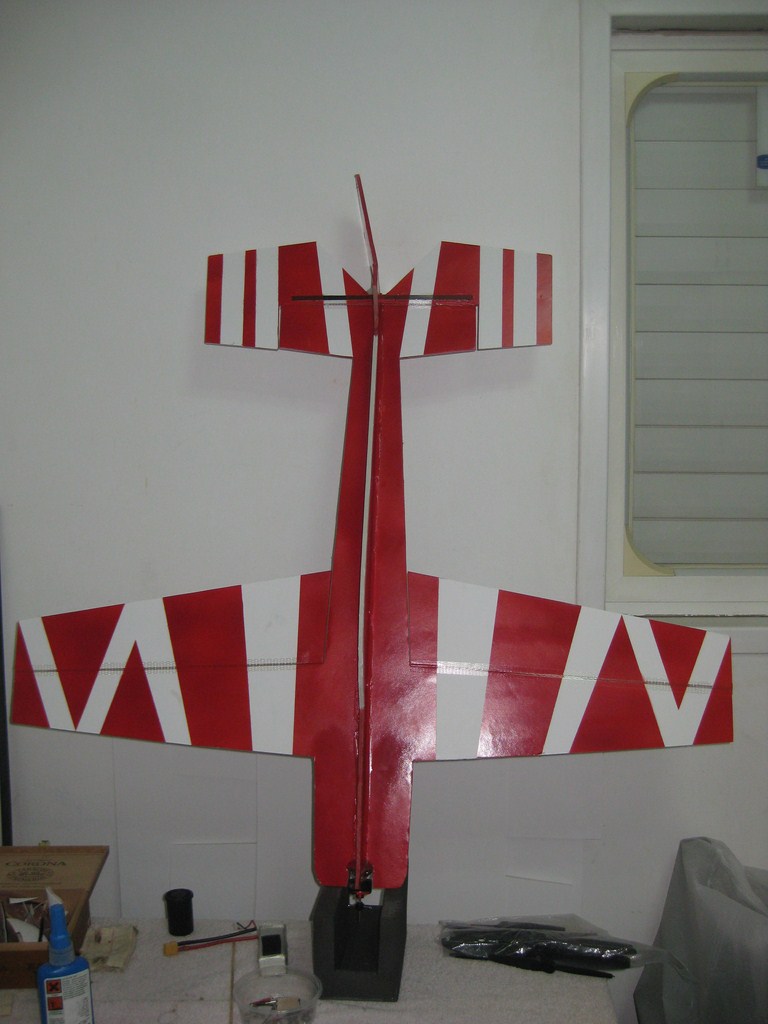

בשבת שעברה התחלתי לעבוד על בניית Extra 300 מקפאה השבת הזאת השלמתי עוד קצת עבודה צבע והלבשת אלקטרוניקה.
זהו הטיסן מוכן מככה רק לטסט פלייט.
זה תחילת הבניה משהוע שעבר - http://www.efly.co.il/forums/showthr...קסטרה-300-קפאה (רפשר לסגור את השירשור הקודם).
את התוכנית יש בכל מקום בפורום.

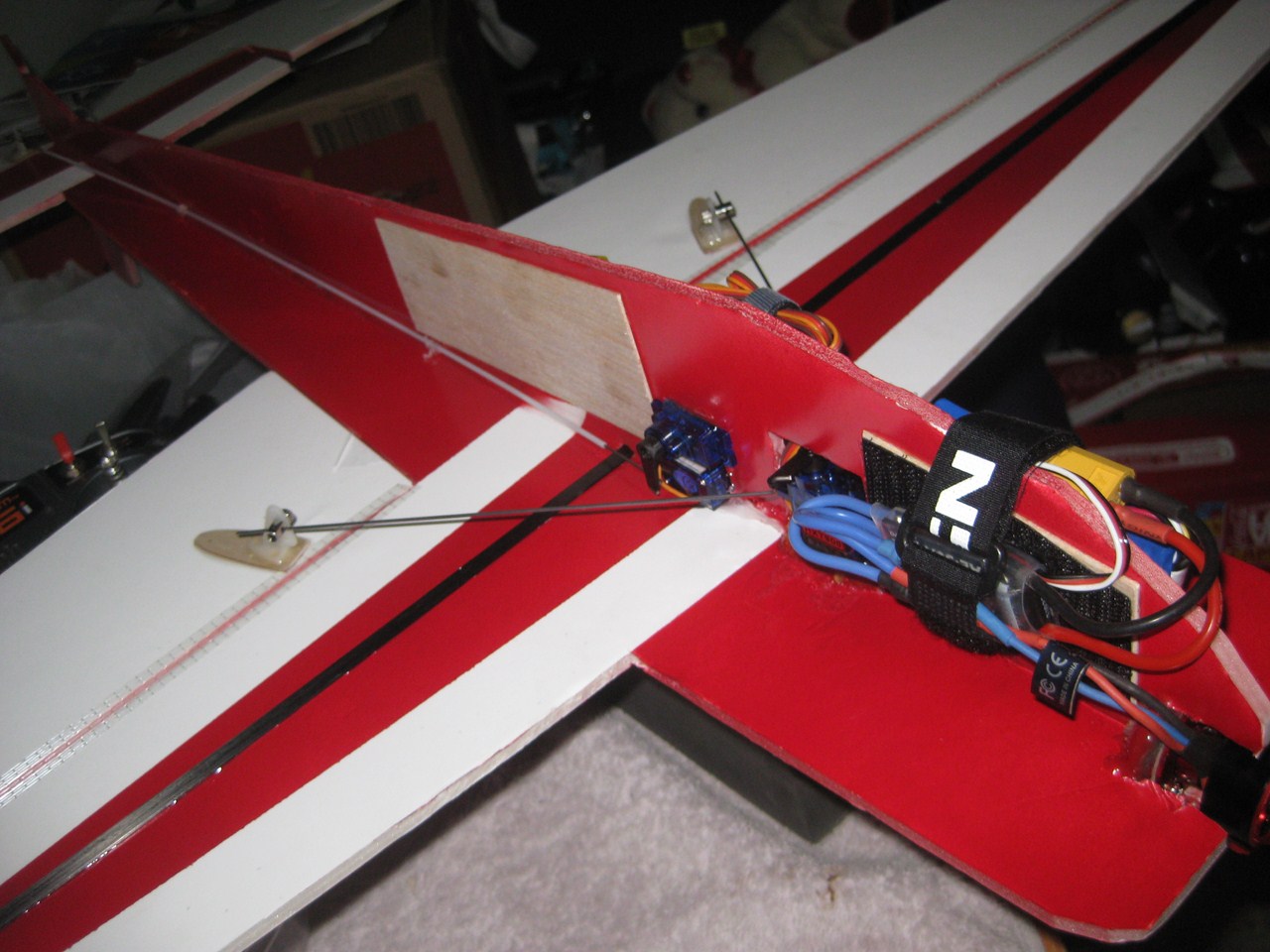

הסטאפ עוד לא נבדק (לא הספקתי לבצע טסט) אני מעלה בכל זאת את האלקטרוניקה הקיימת על הטיסן לאחר הטסט העדכן אייך היה והשנה עם צריך.

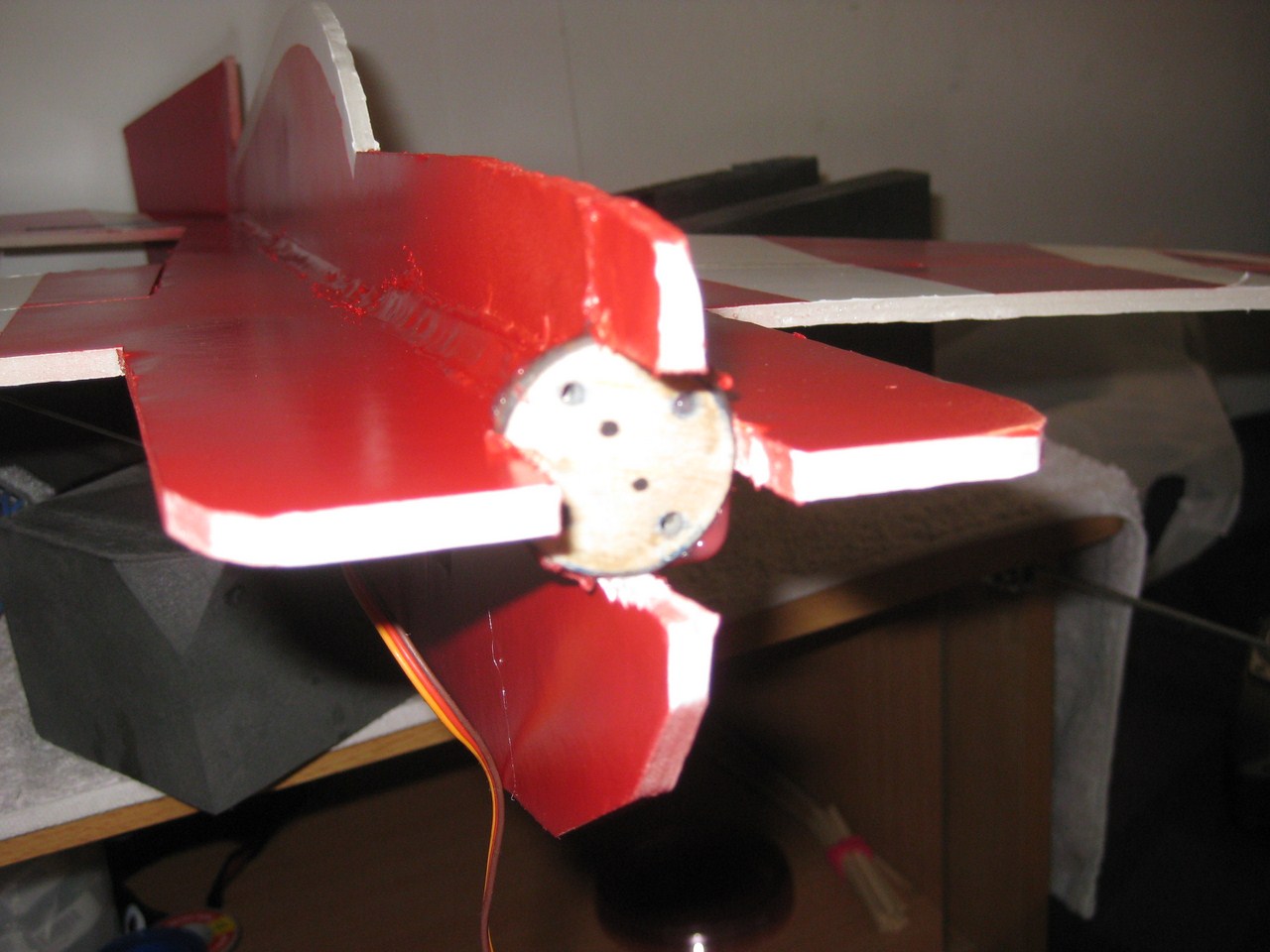

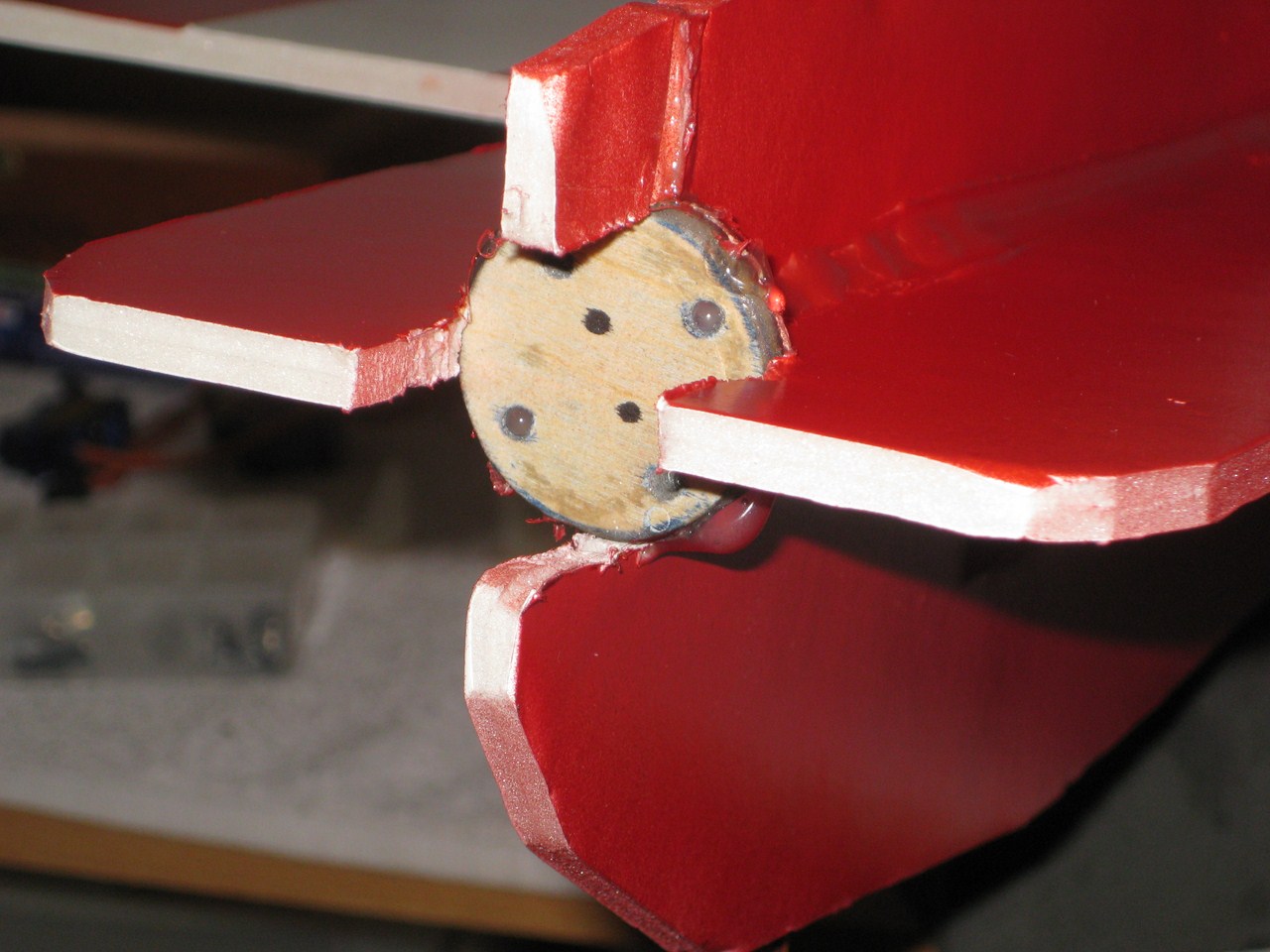

מנוע - קישור
פרופ 10.47 - קישור
מתאם פרופ - קישור
בקר מהירות 30A - קישור

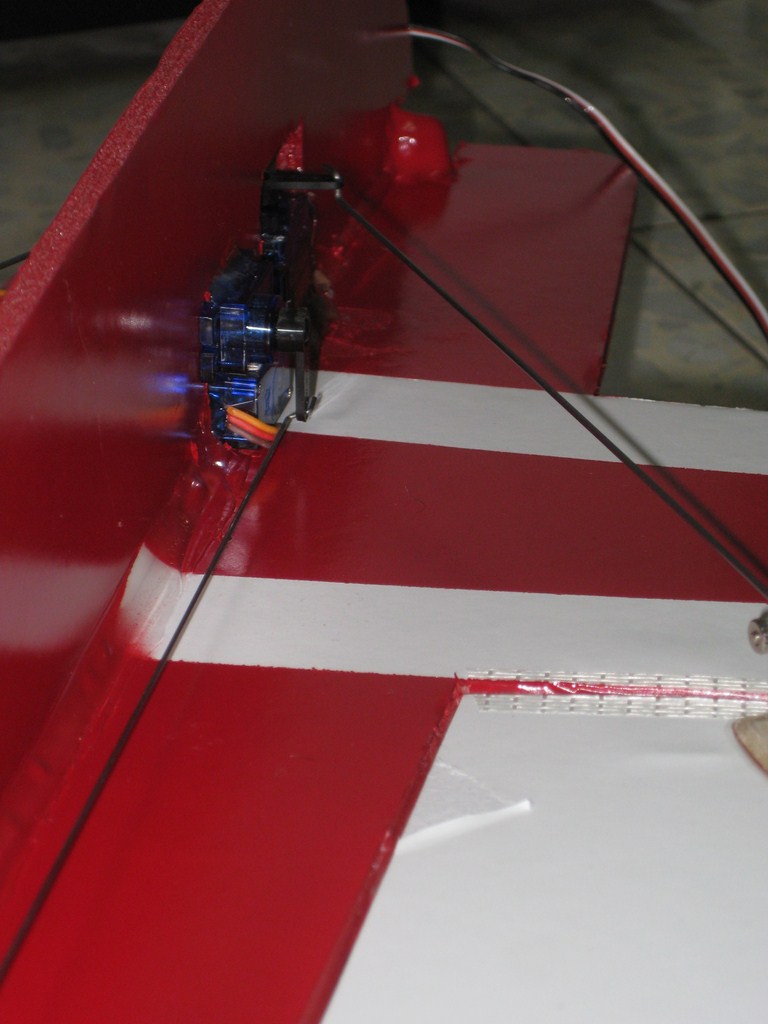

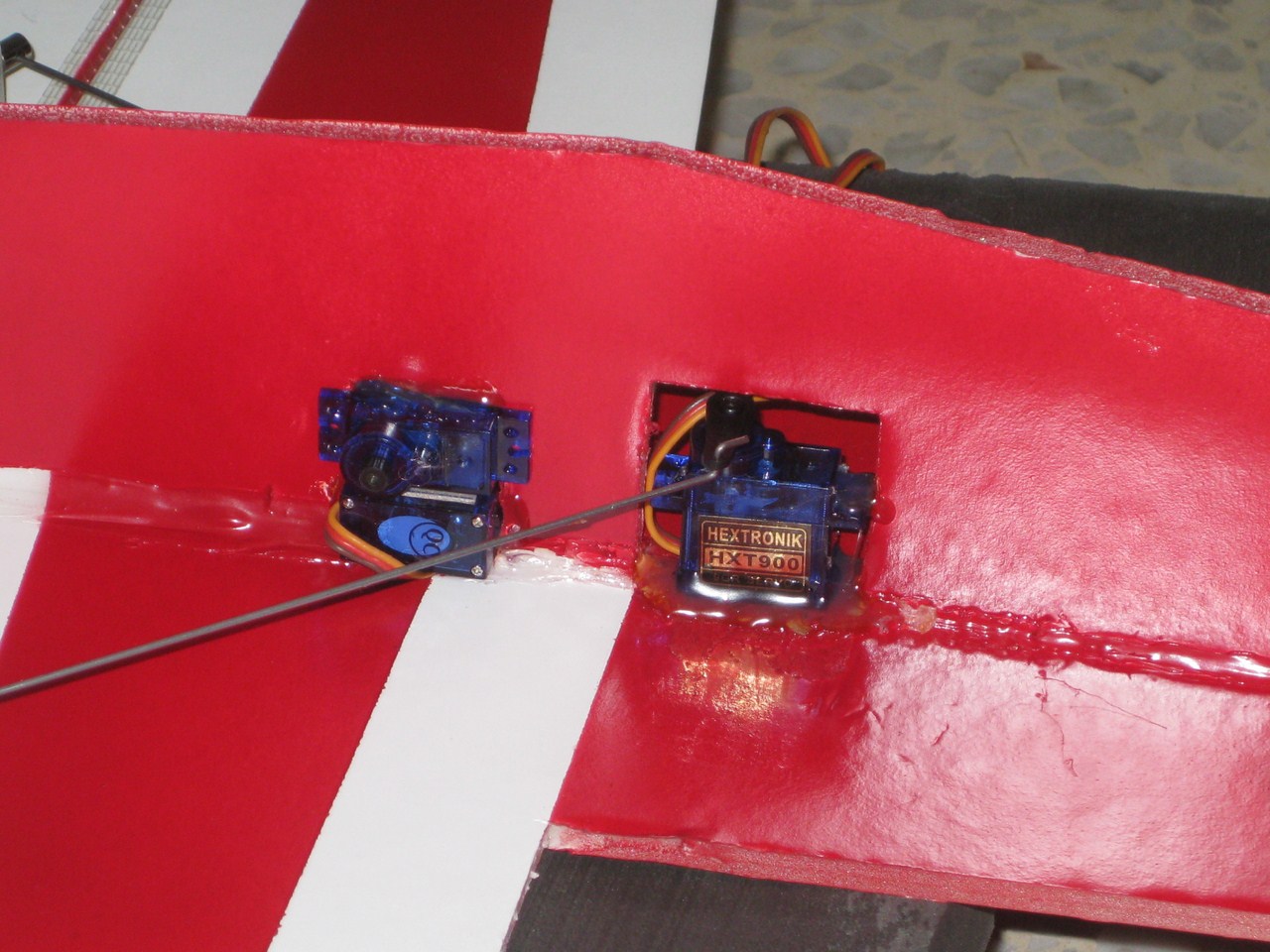

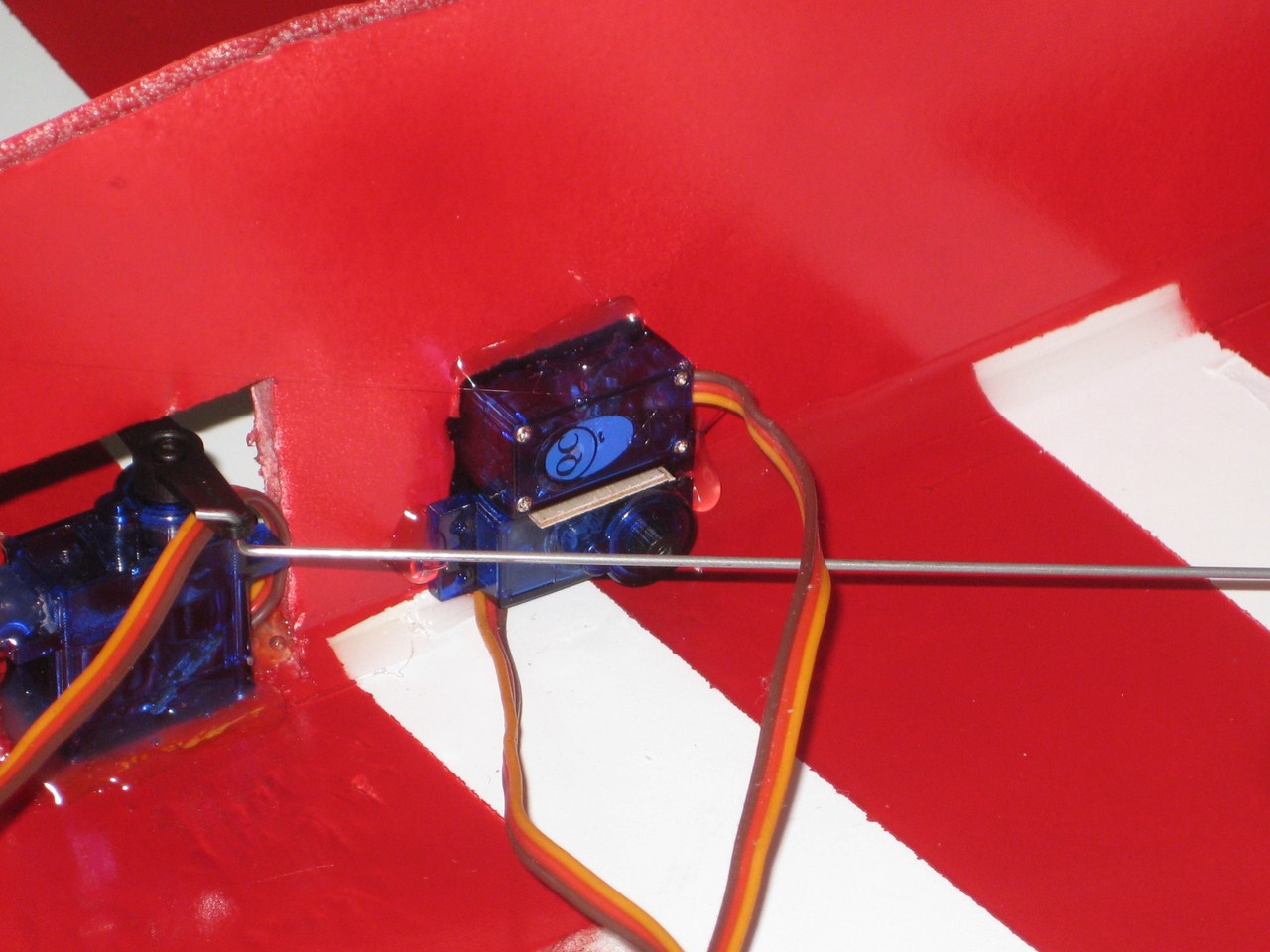

סרבו - קישור
סוללה 11.1 3 תאים 100 מיליאמפר - קישור

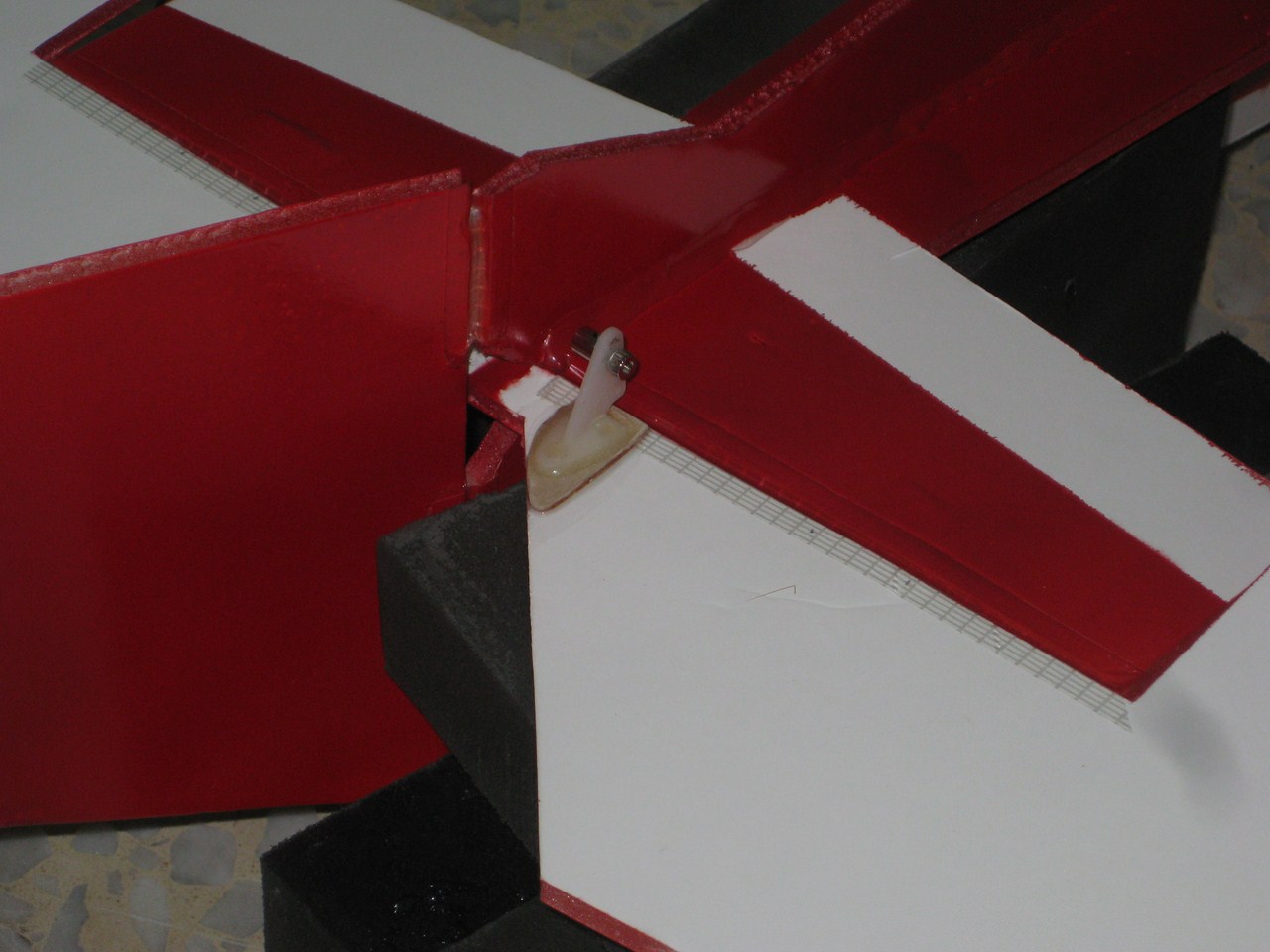

הורנים - קישור

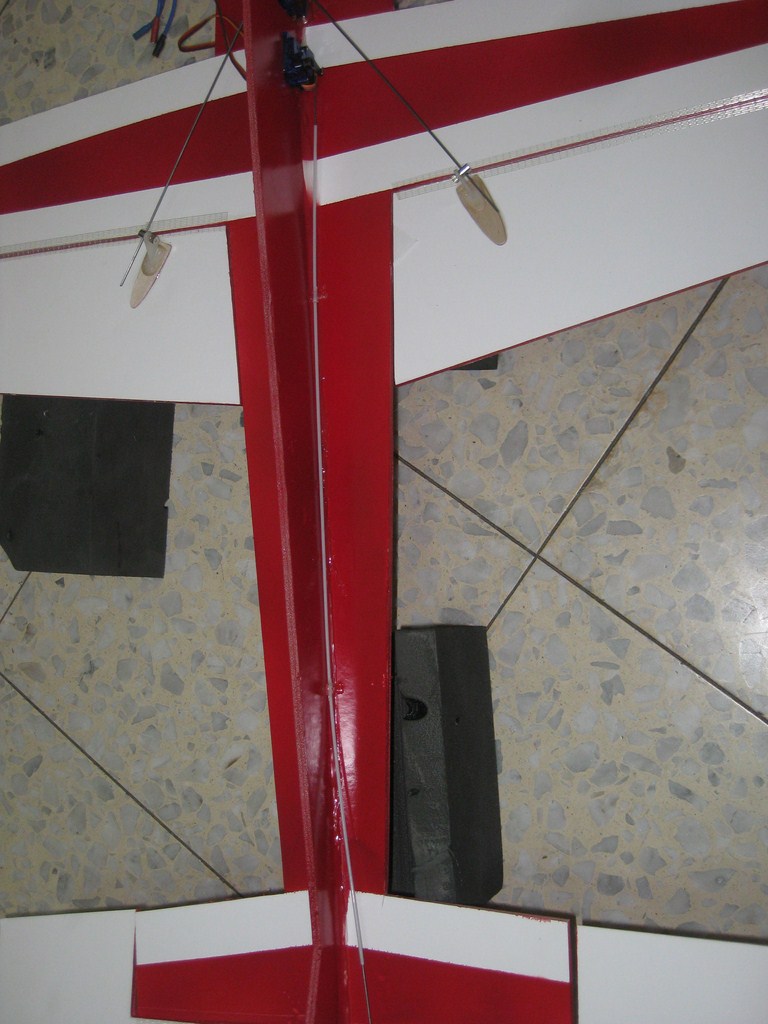

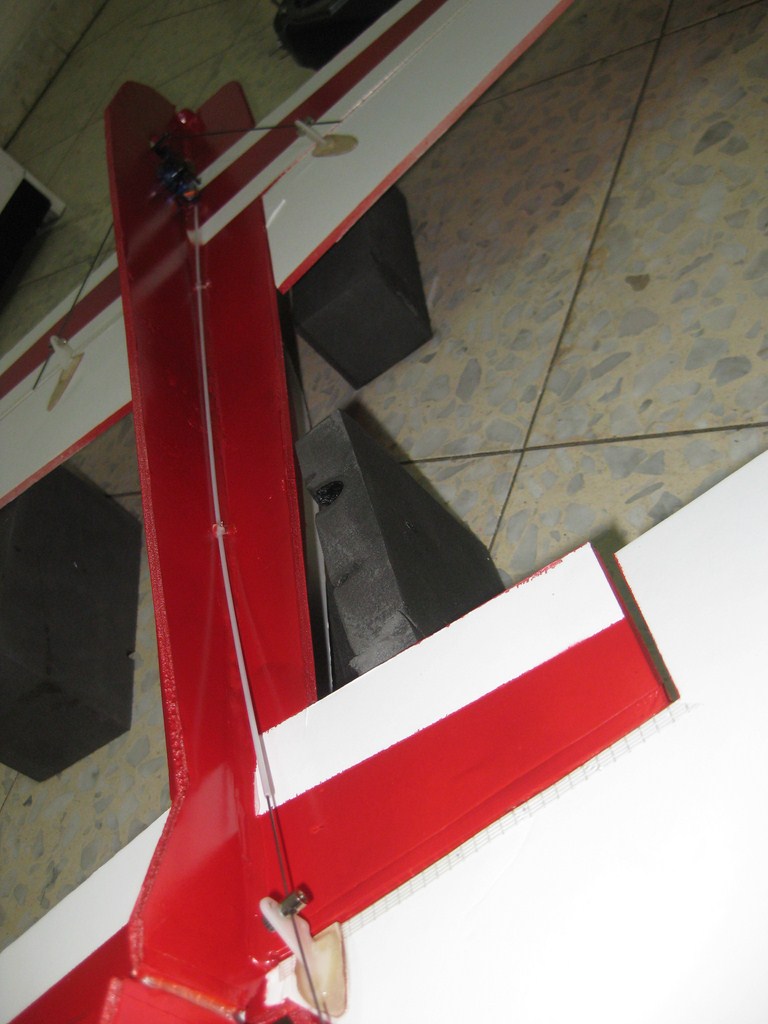

פוש רוד 0.8MM - קישור

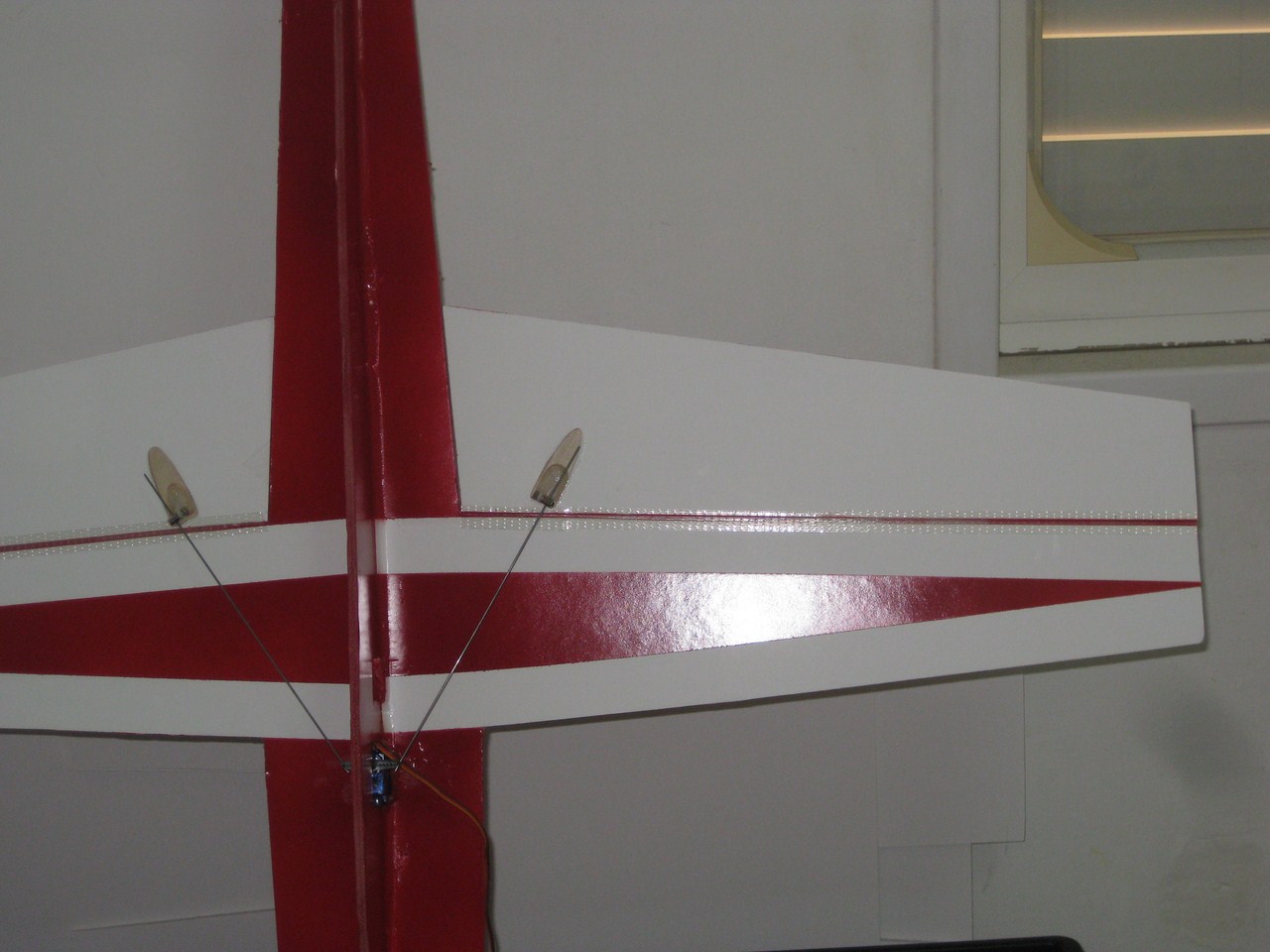

זווית למדפים הגה גובה וזנב - קישור
קפאה 5MM אפשר לקנות בכל חנות יצירה, אני קניתי בקרביץ (גודל 100*70 mm).
ספרי צבע
מוט קרבון שטוח 6 MM בכל חנות טיסנים יש בפתח תקווה חנות שמוכרת למי שמעונין אני יעביר מפרטי שלא יגידו שאני עושה פרסום.
ואפשר להתחיל לעבוד.

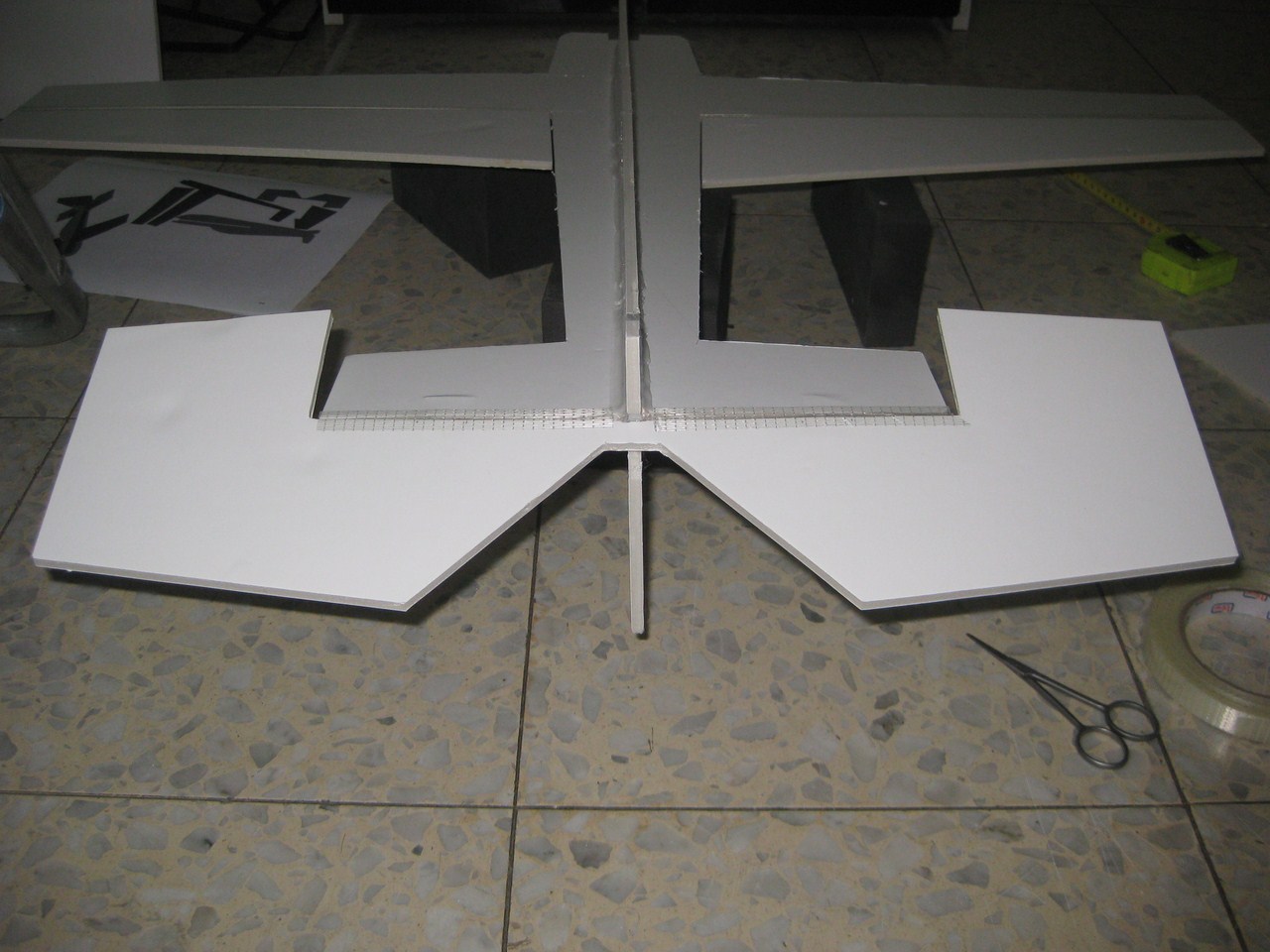

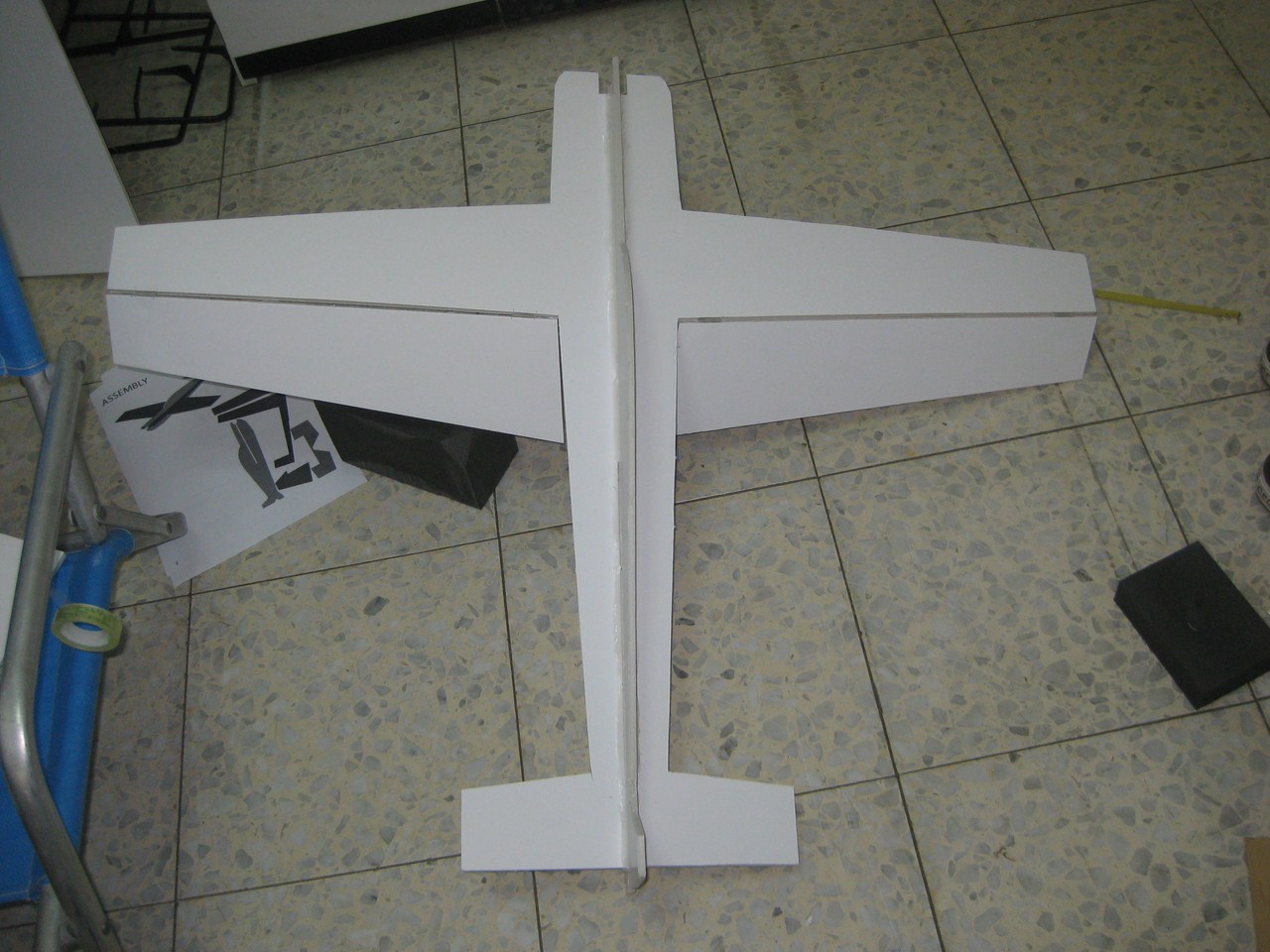

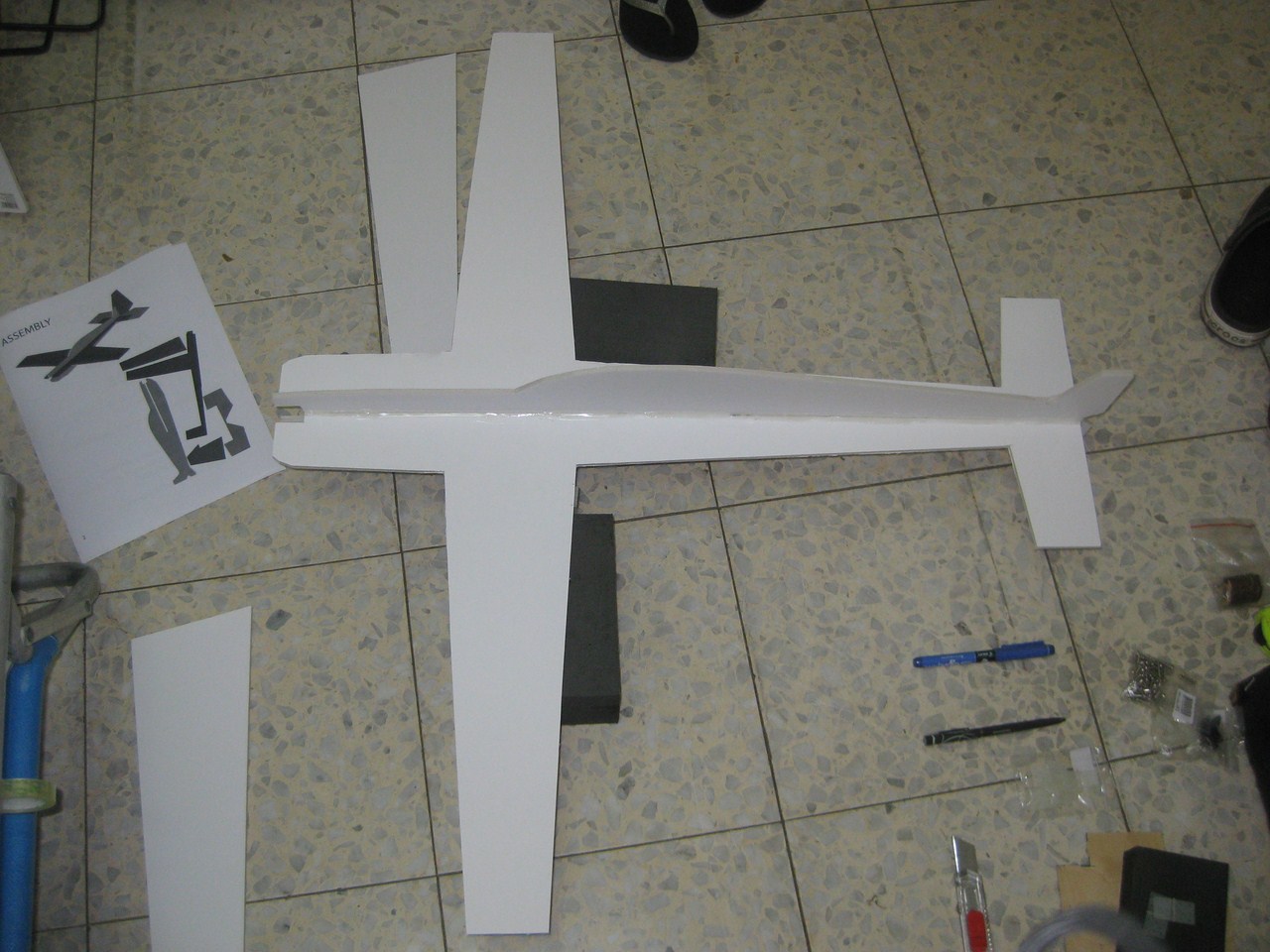

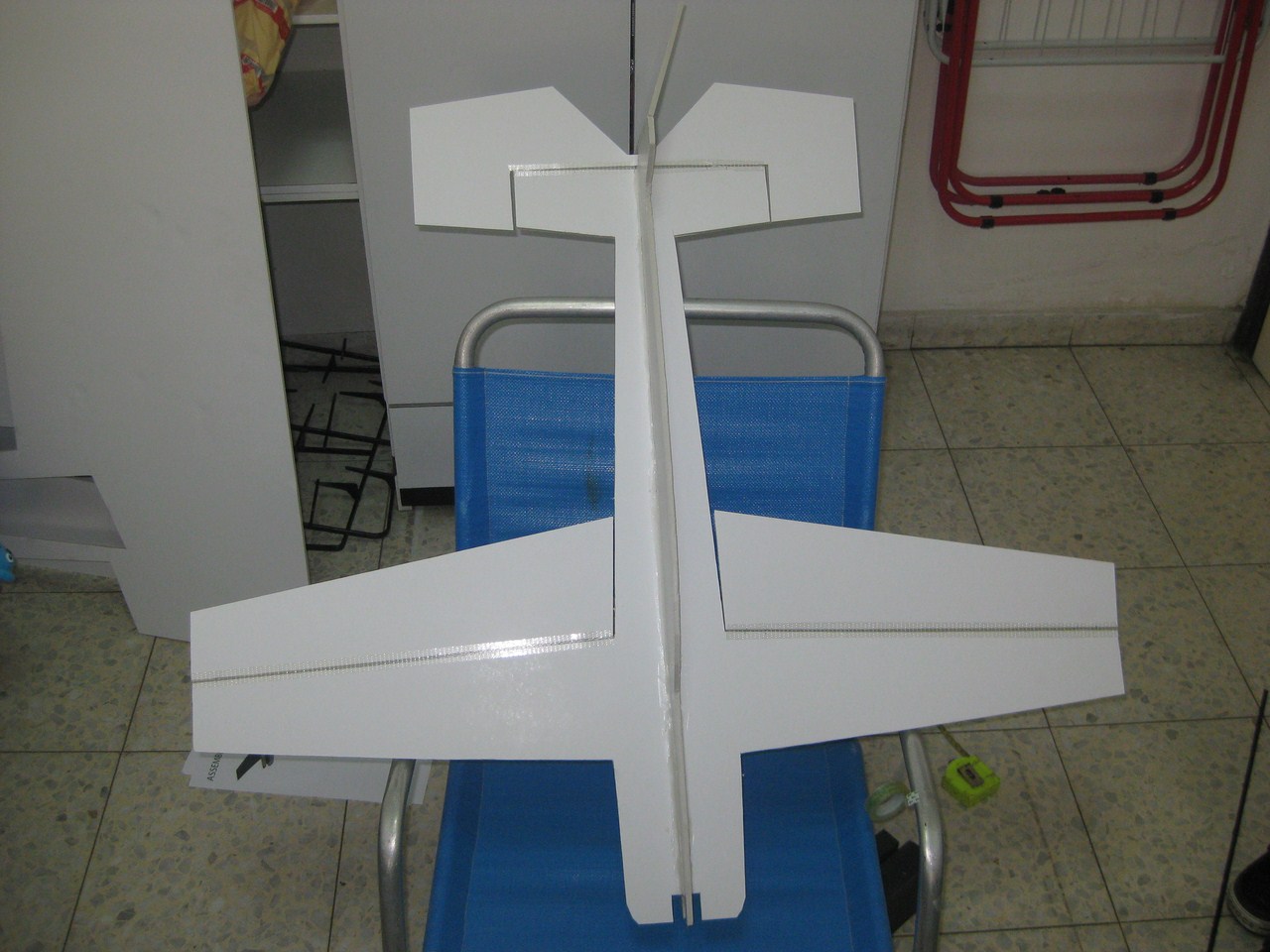

יש לחתוך בדיוק את התוכנית לפי הקווים לאחר מכן להדביק אותך בעזרת דבק סלוטיפ פשוט לסמן על הקפאה ולתוך את הקפאה.
(חשוב שהסכין תשמר לכל אורך החיתוך חדה מאוד!!!)
את ההדבקה בין שני החתיחות של גוף הטיסן מדביקים בעזרת דבק חם.

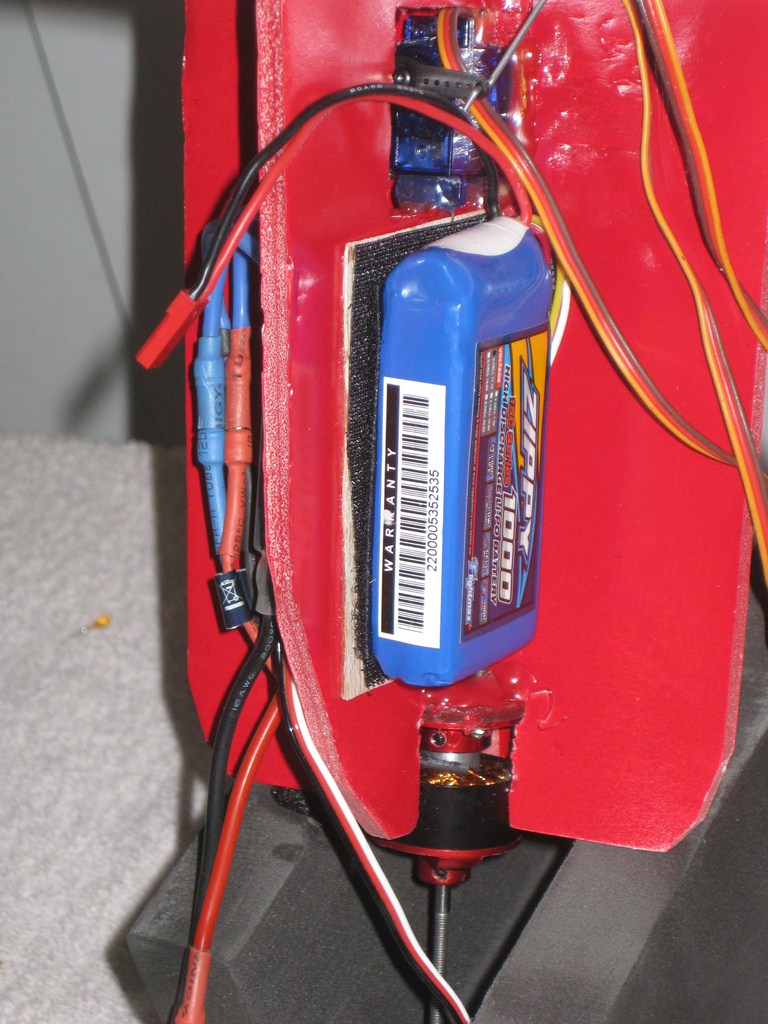

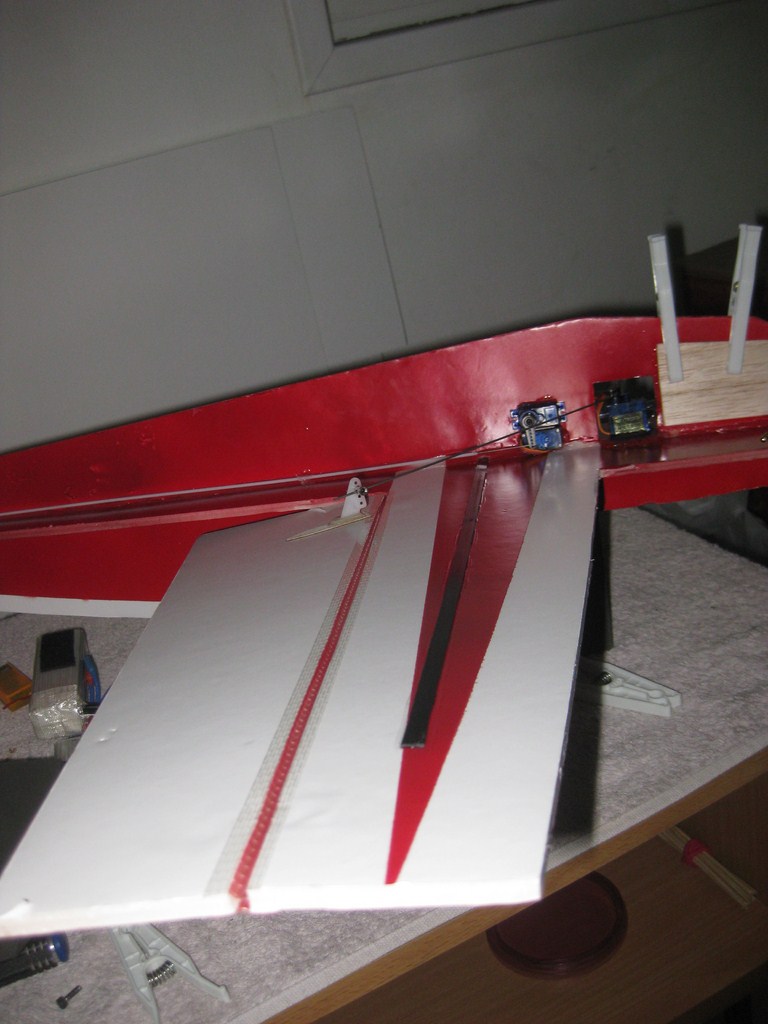

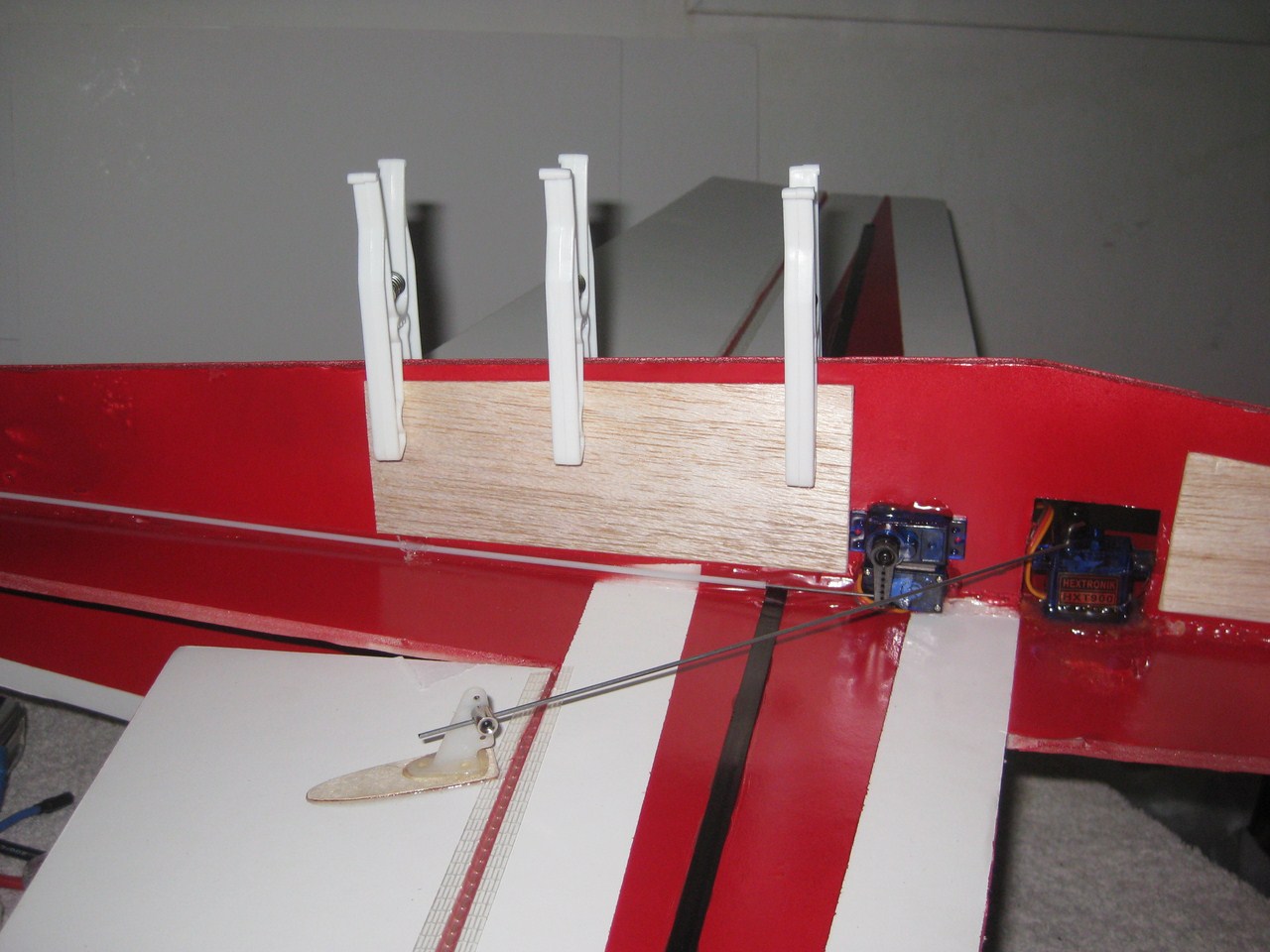

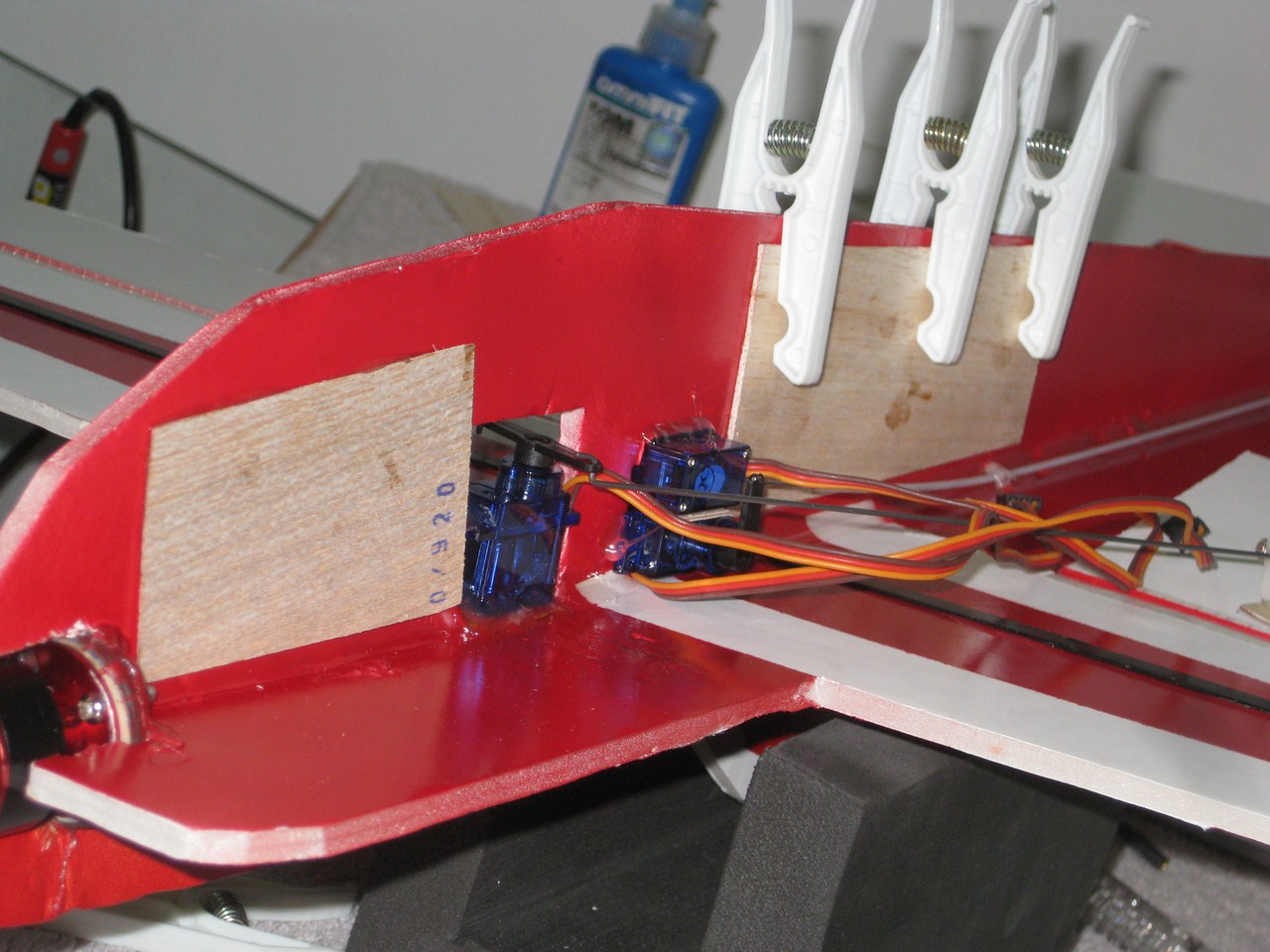

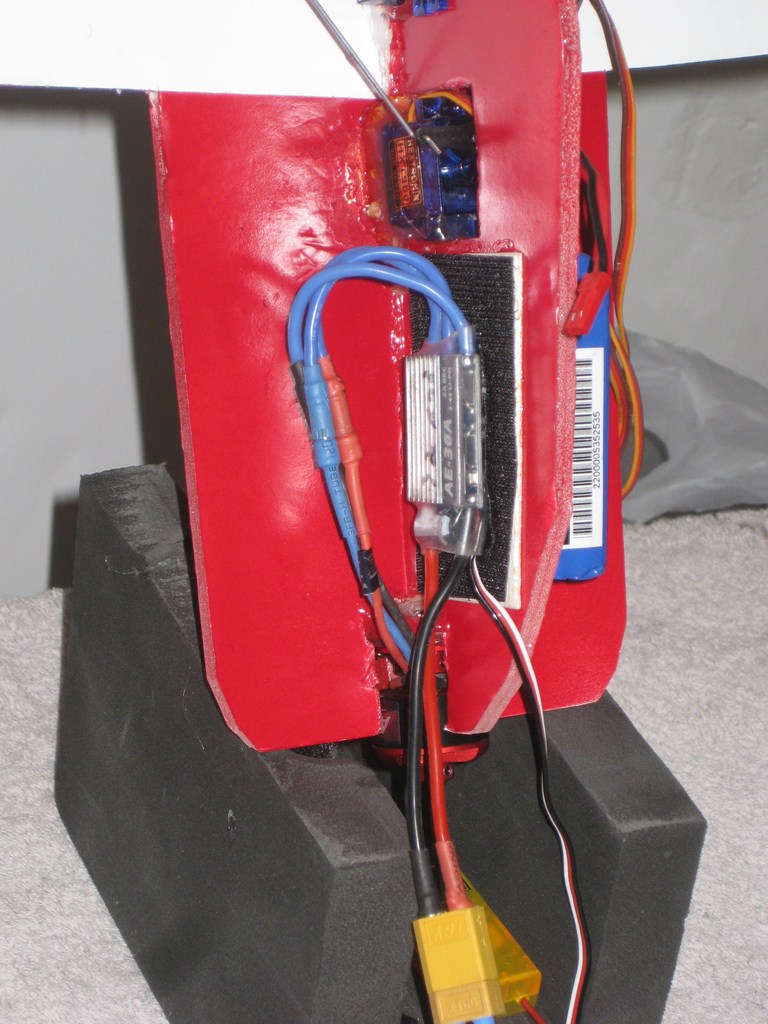

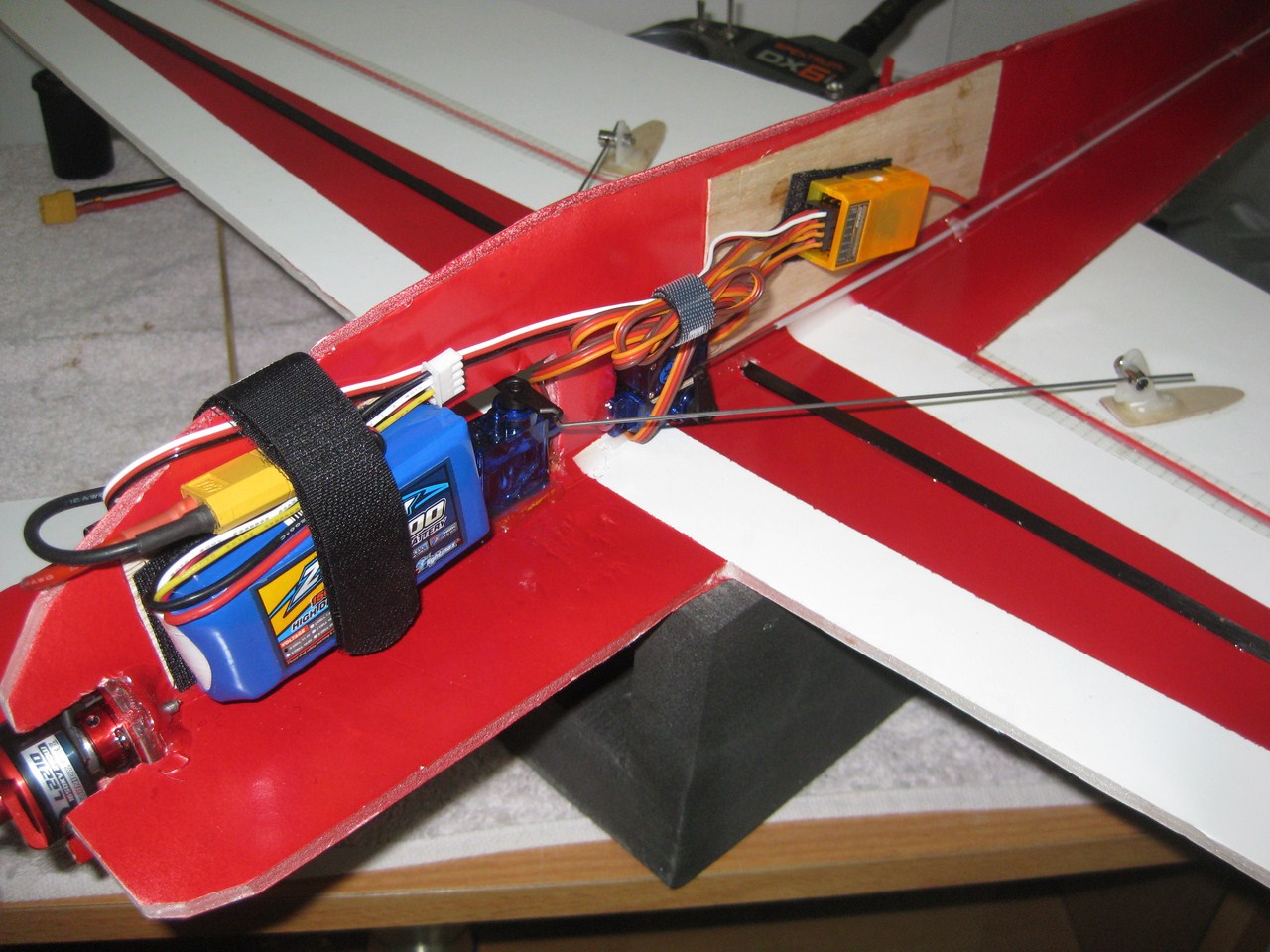

אני הדבקתי עוד שאני חתיחות של בלזה 1MM (בעזרת דבק אפוקסי) בצדדים של הגוף ועלהים הדבקתי סכוץ בישביל הסוללה מקלט ובקר.

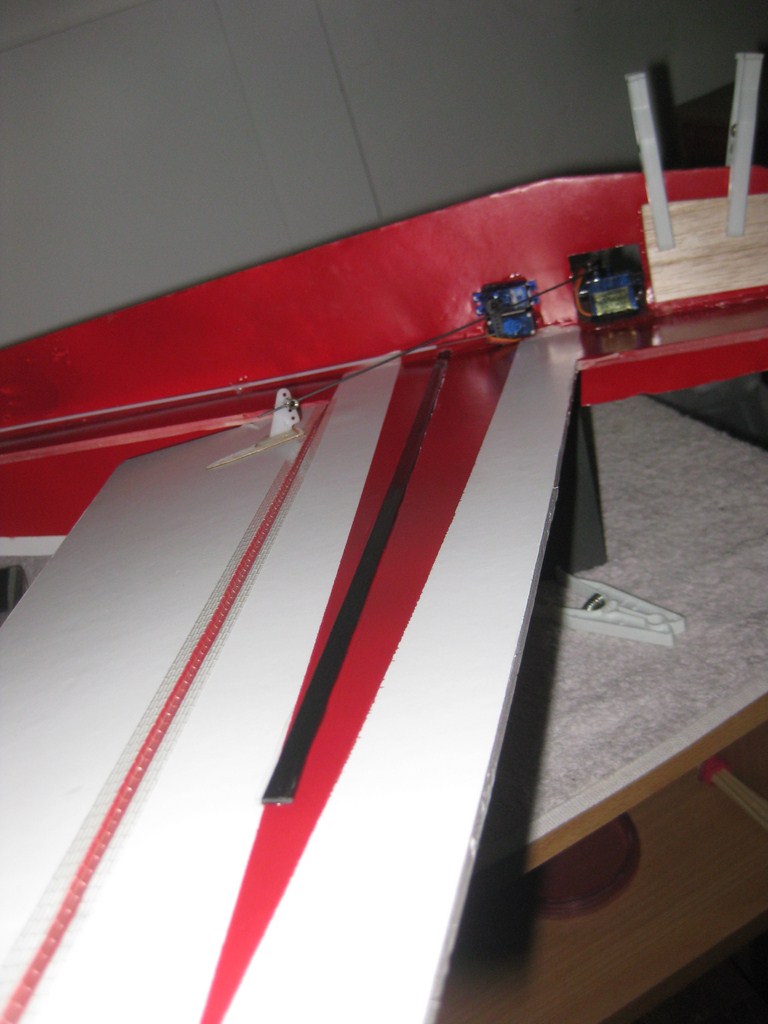

מומלץ לעשות חריץ בגוף הטיסן עוד בשלבים הראשונים ליפני הדבקת שני חתיחות הגוף כדי למקם את המוט הקרבון לחיזוק הקנפיים.
