ברשותי ספק מחשב 12 וולט ומטען חכם אקסוסל 6 .
ואני רוצה לטעון סוללות 4,5,6 תאים שהמתח שלהם גדול כמובן מ12v.
האם המטען יצליח להטעין את הסוללות או שחיבים ספק שנותן יותר מתח.?
אם חיבים ספק שנותן יותר מתח ,אז האם יש אפשרות בספק מחשב לתת יותר מ12v?
אשמח לכמה שיותר תגובות והסברים תודה מראש. ישי ויזל
המטען מעלה את המתח למה שצריך. יש לו רכיב שאני חושב שנקרא DC to DC שעושה את העבודה הזאת.
תחשוב שהמטען יכול לטעון 6 תאים שזה בערך 25 וולט ומקסימום מותר לתת לו 18 וולט.
אין בעיה עם המתח, אבל יש בעיה עם ההספק..
ספק כוח של מחשב הוא אמנם בסביבות ה5 אמפר אבל זה לא מה שהוא נותן בפועל
יש לי בטריה 5 תאים 4 אמפר והוא לא מסוגל להטעין לי אותה על 4 אמפר ומשום מה גם לא על 2 אמפר.
שבטריה של 2.2 אמפר אבל 3 תאים הוא כן מטעין.
אם אני מטעין על 1 אמפר הוא טוען לי אותה-את הבטריה 5 תאים 3 אמפר(כמובן שזה לוקח כמו נצח)
כל הספקי כוח של מחשבים שאני ראיתי נותנים 15 אמפר ב12 וולט.. אני משתמש בשניים והכנתי עוד 3 לחברים
איך בודקים כמה אמפר הספק נותן?
זה לרוב יהיה כתוב על המדבקה של הספק, כמו למשל פהציטוט:
נכתב במקור על ידי ויזל ישי
http://img.tomshardware.com/us/2006/...widow-psu2.jpg
יכול להיות שיש כאן בלבול במונחים - ספק כוח של מחשב שולחני "רגיל" אכן יתן עשר-עשרים (ואף יותר) אמפר. ספק של מחשב נייד יתן לרוב הרבה פחות אמפר. כול המידע יהיה לרוב רשום על הספקציטוט:
נכתב במקור על ידי noam3d
אוקי אבל אם אין מדבקה,יש איזה אפשרות לבדוק כמה אמפר עם איזה מכשיר?ציטוט:
נכתב במקור על ידי pomerus
אפשר לדעת רק בקירוב, ובדיקה למציאת מגבלת זרם תסתיים תמיד בשריפת הפיוז של הספק אם יש כזה, או בשריפת הספק עצמוציטוט:
נכתב במקור על ידי ויזל ישי
ספקים ניידים של מחשבים ניידים נותנים לרוב מתחים שבין 9 לעשרים ומשהו וולט, עם מגבלת זרם של אמפרים בודדים. הגודל הפיזי של הספק יכול לתת רמז. אם יודעים למה הוא היה מחובר במקור, אפשר לבדוק את המכשיר ולדעת את צריכת הזרם לפי דרישת המכשיר.
ספקי כוח של מחשבים אישיים (שולחניים) מגיעים לעשר ועשרים ואפילו יותר אמפר, תלוי בהספק שלהם.
אני התכוונתי לספקי כח של מחשב נייח
ספק של מחשב נייח, כפי שכתבו כבר מעל, מסוגל לתת כ-15 אמפר (ואף יותר, תלוי בהספק הכולל של הספק) ב-12 וולט בתנאי אחד - שמעמיסים את יציאת ה-5V שלו בעומס של משהו כמו 2A. אחרת יכולת דחיפת הזרם שלו נמוכה בהרבה. אם לא חיברת נגד ליציאת ה-5V - אל תצפה לדחיפת זרם של יותר מאמפרים בודדים.
הנה מדריך שמראה דרך אלגנטית להפוך ספק מחשב ל"ספק שולחני"
http://www.wikihow.com/Convert-a-Com...b-Power-Supply
יש שם גם הסבר על הנקודה שיובל כתב (צורך בעומס על המתח הנמוך)
רק לשים לב - נגדים רגילים (האלו בגודל של גרגר אורז פלוס מינוס) יכולים לעמוד בהספק קטן מאוד. הנגד שנדרש פה נקרא "נגד הספק" והוא מתוכנן לעמוד בהספקים הרבה יותר גבוהים.
בכול מקרה, זו עבודה למישהו שמבדיל בין ימינו לשמאלו (בין "פלוסו" ל"מינוסו") בחשמל ...
יופי של מדריך - תודה. אהבתי את "פלוסו" ו"מינוסו"...:cool:
תודה על הפרגון :)ציטוט:
נכתב במקור על ידי יובל בן חיים
מי אמר שאי אפשר לכתוב בעברית גבוהה בפורום...
יש מישהו באיזור חיפה שיכול לעזור לי עם סידור הספק ?
תודה
ישי ויזל
זה המדריך הכי מסובך ומורכב שראיתי!
למה לא לעשות ככה?:
http://www.youtube.com/watch?v=TQbQXpJTio0
רק במקום להשתמש רק בחוט אחד צהוב ואחד שחור אני משתמש ב5 צהוב ו5 שחור כדי שלא יתחממם ויימס בזרם גבוהה
ואני אוהב לשים שרינקים במקום איזולירבנד
למעשה עשיתי ככה אבל טענו פה שככה זה נותן הספק נמוך משמעותית מאשר המדריך השני שבו הומלץ לחבר נגדציטוט:
נכתב במקור על ידי noam3d
ישי,
שים לב - גם במדריך נאמר שאם אינך צריך את כל המתחים - תרגיש חופשי לחבר רק חלק מהם. אתה צריך רק את ה-12V.
בנוסף - חיבור עומס ל-5V הוא חיוני, גם בתיאוריה וגם בפרקטיקה - מניסיון ארוך של שימוש בספקים הללו לכל מיני מטרות.
שים לב לעוד דבר - כניסת Voltage Monitor שקיימת בספקים המודרניים. בלי חיבור של החוט הזה (אפור או חום בדר"כ) לאחד החוטים הכתומים (3.3V) הספק לא יהיה יציב במקרה הרע ולא יעבוד כלל במקרה הטוב (כי אז יהיה קל יותר למצוא את התקלה).
אם יש לך עוד שאלות, אנחנו כאן.
בהצלחה!
במקום לשים נגד מחברים את הירוק לשחור וזה נותן את ההתנגדות שצריך
נועם,
איני יודע מה רמת הידע שלך באלקטרוניקה, אבל כאן אתה טועה. הירוק הוא סיגנל Soft Power On ובעברית הדלקת הספק. בלי חיבור שלו לאדמה הספק פשוט לא יידלק.
אין לזה כל קשר עם העומס הדרוש. ואנא, אל תפתח פה ויכוח - זו עובדה ולא השערה...
וכדי לסבר את האוזן - רשימת הצבעים ותפקידי החוטים:
שחור - אדמה
אדום - 5V+
צהוב - 12V+
כתום - 3.3V+ (הערה: ישנו חוט אחד דק יותר - בספקים מסויימים חובה לחבר אותו לאחד החוטים הכתומים האחרים)
חום - ראה הערה על 3.3V - זוהי אותה פונקציה (Voltage Sense)
כחול - 12V- (אמפרז' נמוך)
סגול - 5V Standby+ - מתח שקיים גם כשהספק כבוי.
אפור - Power Good - יציאה המראה שהספק מוציא מתחים תקינים, אפשר לחבר LED ונגד למען הסקסיות.
לבן - 5V- - לא תמיד קיים.
ירוק - Power On - חיבור לאדמה (אחד החוטים השחורים) מדליק את הספק. אפשר בהחלט לחבר חיבור קבוע ואז נדליק את הספק רק ממפסק המתח או ניתוק וחיבור לרשת.
הנגד הדרוש על יציאת ה-5V+ צריך לקחת כ-5% מהזרם המירבי שיכולה לספק יציאה זו ובהספק המתאים. זה נגד די גדול פיזית. בדרך כלל השתמשנו בנגד של 4.7 אום, 10W - וגם חיברנו אותו מכאנית לגוף הספק. הוא מתחמם מאד וזה בסדר.
מקווה שזה עוזר.
תודה לכל מי שהגיב ועזר , כרגע אני באמצע לישם את המדריך הארוך, אני יודיע כשאני יסים איך זה יצא, ואולי אני יעלה גם כמה תמונות.:)
יופי, בהצלחה!
ישי - בהצלחה, ויהיה מצויין אם תשים תמונות ותספר על הבניה שלך
יובל - יופי של השקעה בהסבר !
אז סוף סוף סימתי ליבנות זה השלבים :

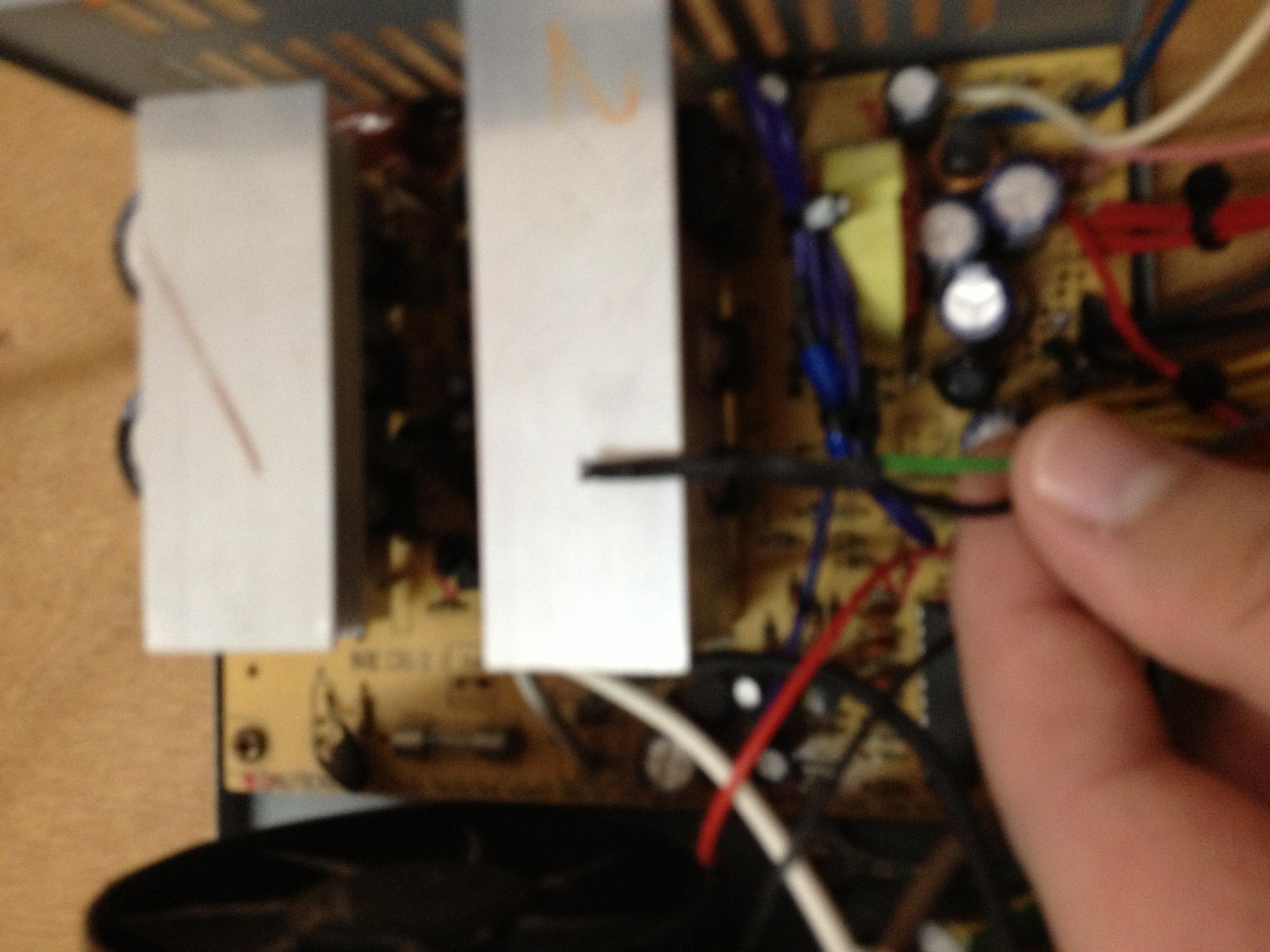

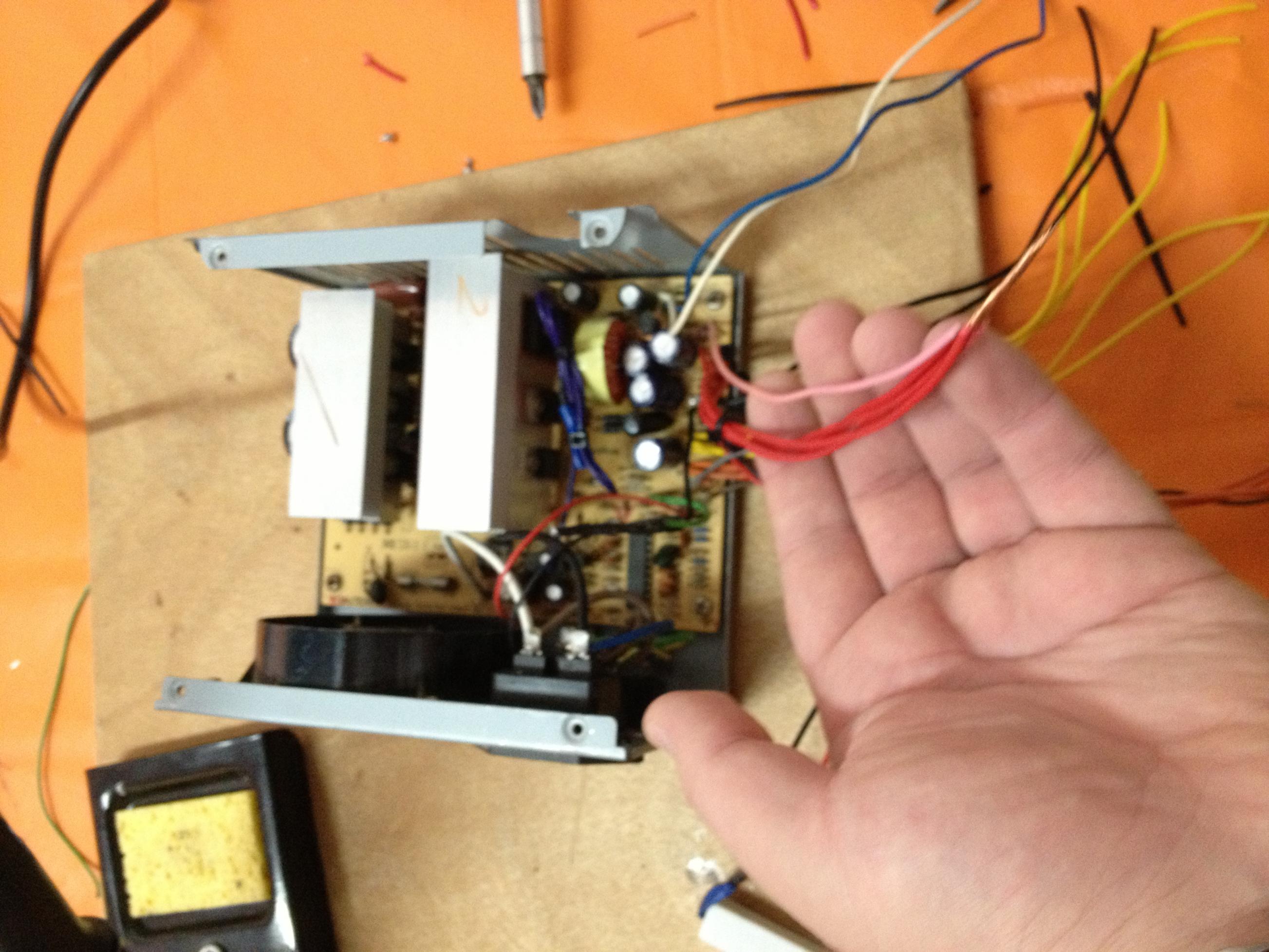

1 .קיצוץ החוטים ודילולם מהלוח

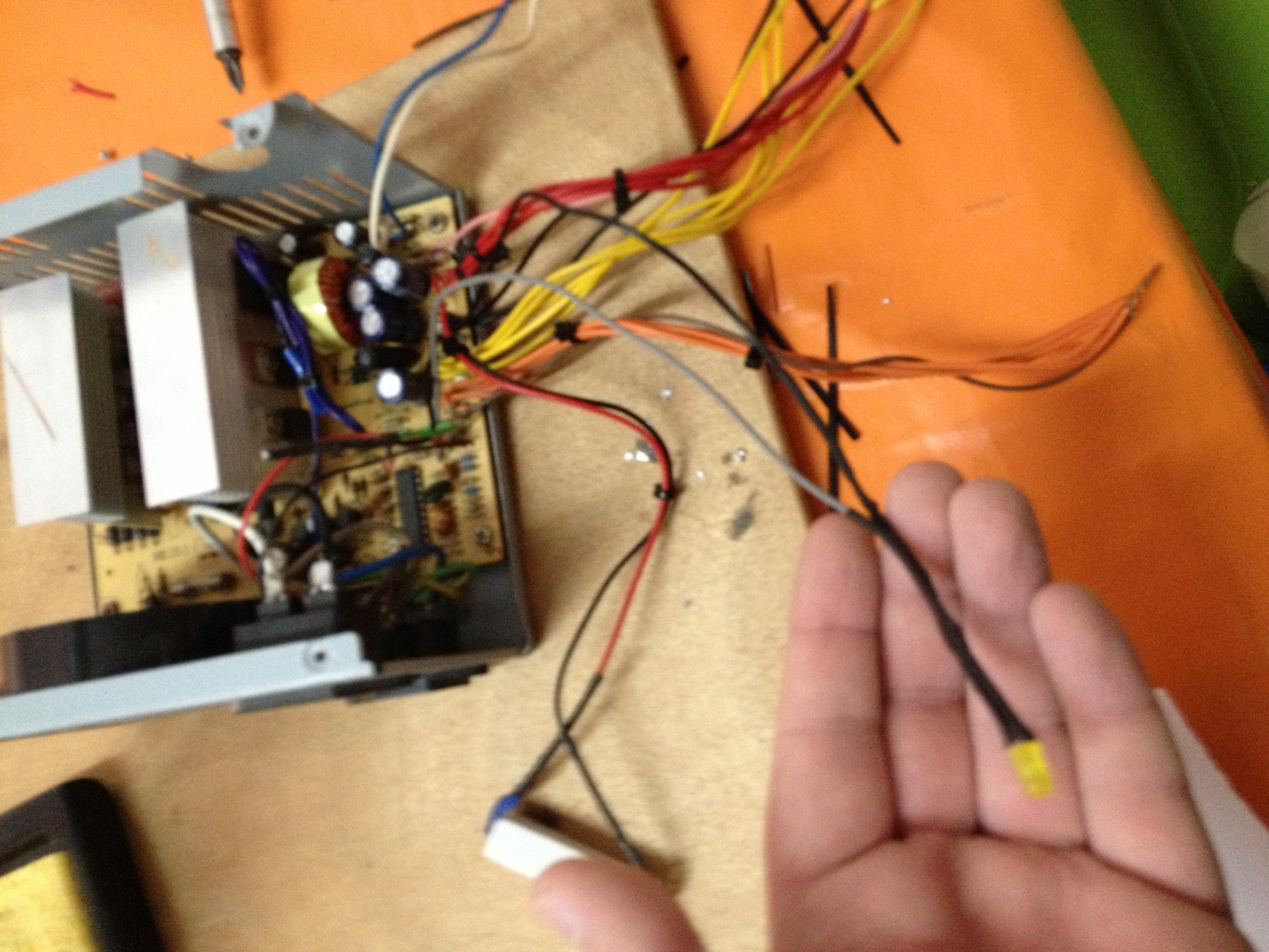

2. הלחמה נגד 330 הואם1/4W לרגל הקצרה של הלד
3. הלחמה חוט שחור לנגד וחוט אפור לרגל הארוכה של הלד

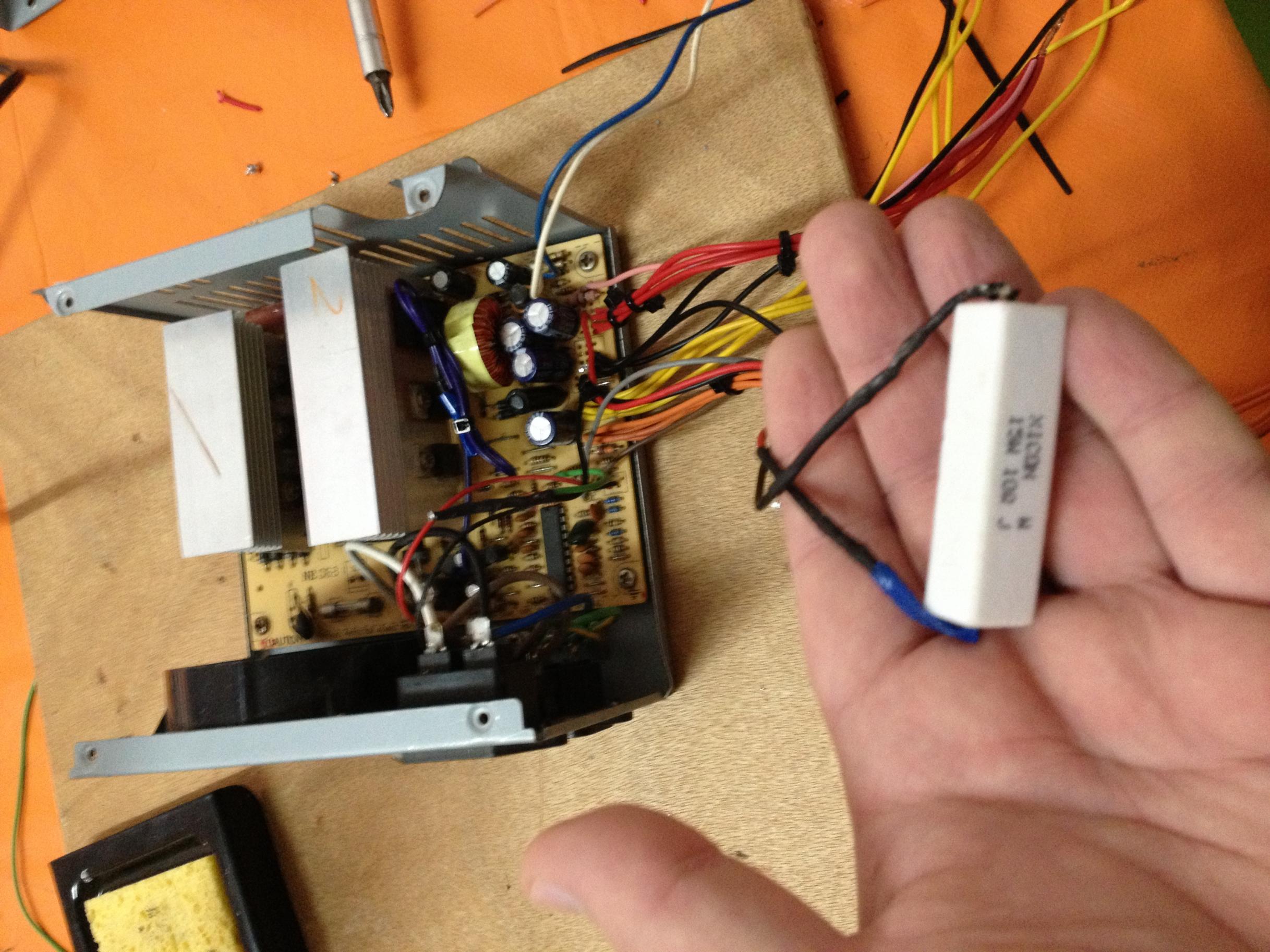

4. הלחמה נגד 10 הואם 15w לחוטים שחור ואדום
5. הלחמה חוט שחור וירוק כדי להפעיל את הספק

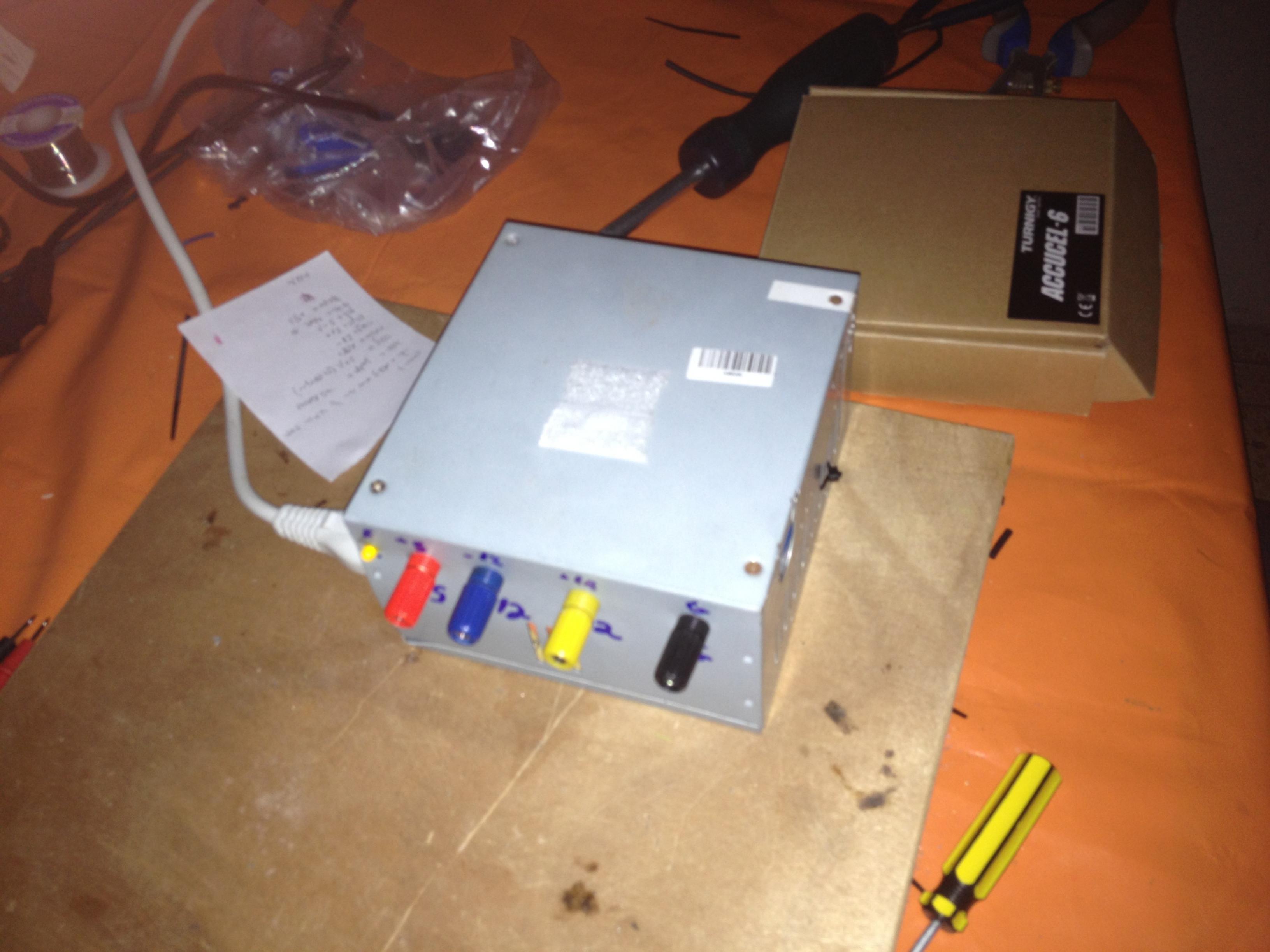

6. קדיחת חורים במארז וחיבור של Binding Posts (תוקן תודות ל יובל).
7. הלחמת החוטים במתחים השונים ל Binding Posts וסגירת המארז.
ויש כמה תמונות:
קובץ מצורף 76563קובץ מצורף 76564קובץ מצורף 76565קובץ מצורף 76566קובץ מצורף 76567קובץ מצורף 76568קובץ מצורף 76569קובץ מצורף 76570
ישי - יפה מאד!
שתי הערות קטנות:
1. את הנגד תצמיד בצורה כלשהי לדופן המתכת שתקרין את החום (אולי עשית זאת, מהצילומים לא ברור).
2. לפני הסגירה - תהפוך את המארז ותנער אותו קלות, למקרה שזיפי נחושת נפלו פנימה. אם יש לך גישה למקור אוויר דחוס - עוד יותר טוב.
אגב, ל"ספוטים" כמו שאתה קורא להם קוראים ביינדינג פוסטס - Binding Posts.
כל הכבוד! תעדכן מה תוצאות הבדיקה.
לילה טוב,
יובל.
