טווח קליטת וידאו קצר ב 5.8G

הציוד:
רחפן Q450
סט משדר/מקלט 5.8G 200mW מהסיני
אנטנות סטוק (הקיטוב המעגלי בדרך)
תדר טיסה 2.4G
הכל מוזן מסוללת 3 תאים אחת

החוטים שלי די בבלגן על הרחפן (הייתי מעלה תמונה, אבל אני מתבייש להראות אותו ככה).
אני יודע שיש לי עוד הרבה לקרוא, אני כרגע מחפש כיוון כללי - מה להרחיק ממה?
את המשדר שמתי מאחור (רחפן Q450). האנטנה שלו פונה לצד ולא לאחור בינתיים, כי אני צריך אנטנה ישרה ולא זוויתית.
המקלט 2.4G ממוקם על אחת הזרועות הקדמיות
העניין הוא ששאר החוטים די עוברים אחד ליד/על השני. השאלה היא מה אסור שיגע במה?
יש בעיה שהזנות המתחים של הרכיבים השונים יעברו זה ליד זה ו/או ליד ה ESC?
יש בעיה שחוט הווידאו מהמצלמה יעבור ליד הזנות המתחים?
על מה כדאי לשים טבעות פריט? האם גם על חוט הווידאו?
האם כדאי להשתמש בפילטר LC, ואם כן, היכן בדיוק?

תודה לעוזרים.

איזה מערכת רדיו יש לך?

ציטוט:

---

נכתב במקור על ידי s.mario

איזה מערכת רדיו יש לך?

---

9X עם מודול 2.4G של Frsky

מה זה טווח קצר ?
20 מטר
100 מטר
1000 מטר


sgs II

ציטוט:

---

נכתב במקור על ידי guy1a

מה זה טווח קצר ?
20 מטר
100 מטר
1000 מטר

sgs II

---

ב 20 מטר כבר מתחילות בעיות. ב 30 מטר זה נהיה רועש מדי בשביל לראות משהו.
עד 5-7 מטר התמונה חלקה.

האנטנות שלך לא בסדר
אל תחבר מתח שם עד שתבדוק מה קורה או מישהו שמבין.
ותקווה שלא שרפת משדר.

אתה יכול לצלצל אלי ליעוץ בחינם

sgs II

ציטוט:

---

נכתב במקור על ידי guy1a

האנטנות שלך לא בסדר
אל תחבר מתח שם עד שתבדוק מה קורה או מישהו שמבין.
ותקווה שלא שרפת משדר.

אתה יכול לצלצל אלי ליעוץ בחינם

sgs II

---

חזרת מחו"ל?

Sent from my Samsung Galaxy II using Tapatalk

ציטוט:

---

נכתב במקור על ידי guy1a

האנטנות שלך לא בסדר
אל תחבר מתח שם עד שתבדוק מה קורה או מישהו שמבין.
ותקווה שלא שרפת משדר.

אתה יכול לצלצל אלי ליעוץ בחינם

sgs II

---

אוקיי, יכול להיות שהאנטנה של המשדר חטפה איזו מכה קטנה מהפרופ מתישהו...
ויכול להיות שהמשדר עבד איזה 2-3 דקות בלי אנטנה...
אז בגלל זה הכל מתחרבש?
יכול להיות שהמשדר באמת נדפק בגלל זה?

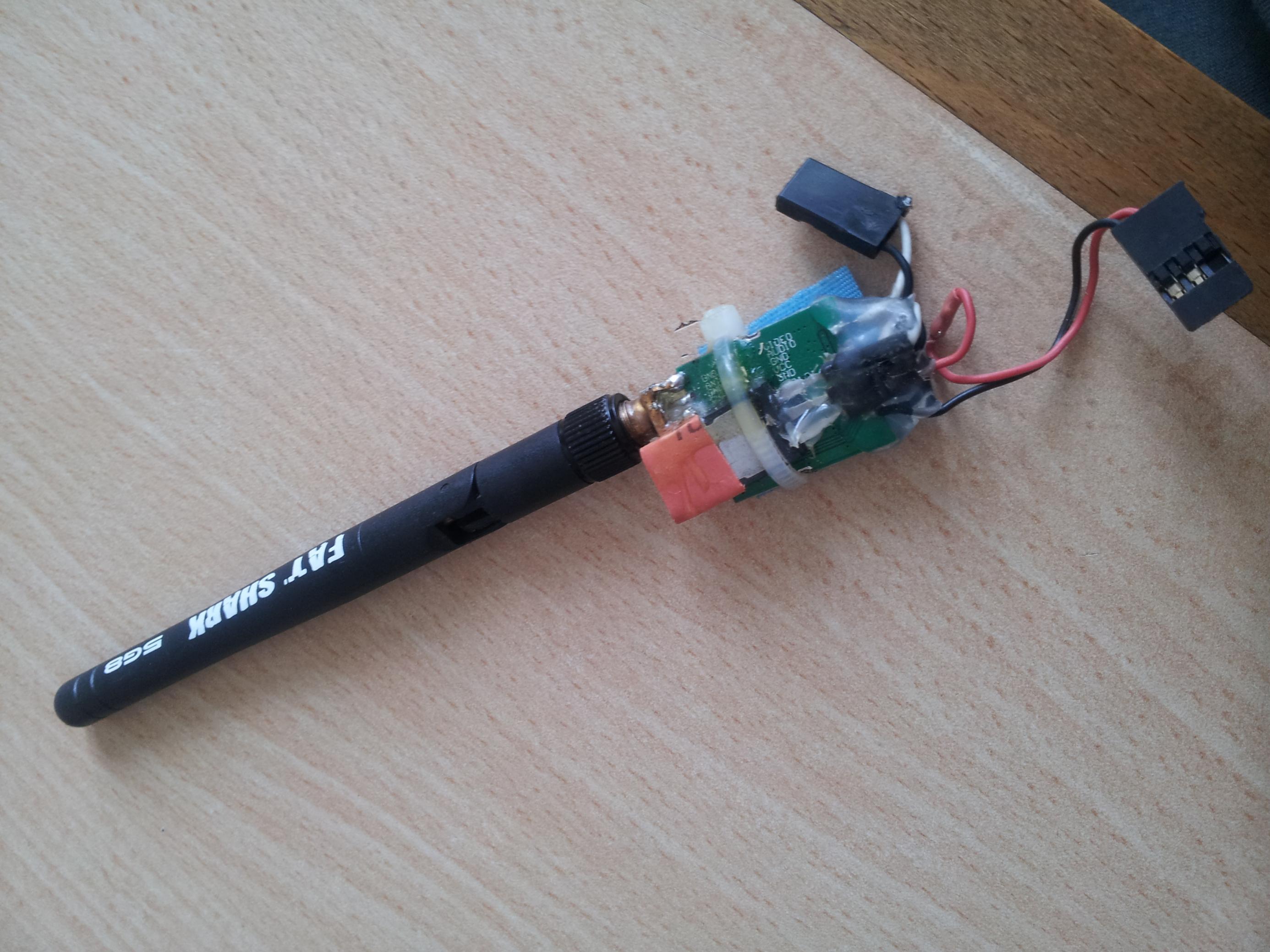

מודול שידור
http://www.sdshobby.net/58g-200mw-wi...6#.UK3fiBIvmig
מוריד מתח
http://www.ebay.com/itm/LM1117T-LM11...item5d347f824f
מחבר לאנטנה
http://www.ebay.com/itm/1pc-SMA-RF-F...item2a14dba7f2

את המינוס של המחבר של האנטנה ( הרגליים החיצוניות לא הפין המרכזי ) אתה יכול להלחים למכסה rf לתת לו מינוס יותר טוב וחיבור חזק יותר.

לזכור לשים אפוקסי על ההלחמות ( לא דבק חם כי הוא נתרכך בחום העבודה של המודול )

מינוס וסיגנל מהמצלמה
מינוס ופלוס מהמקלט ( 5 וולט ) לרגולטור ומשם למשדר
קובץ מצורף 78192

ובשום פנים ואופן לא לעשות את :
1. להפעיל עם יותר מ 3.3 וולט
2. להפעיל בלי אנטנה
==============

קובץ מצורף 78190

בהצלחה

ברוכים השבים

אני לא שווה ... ( ולא החלטתי לחזור זה חד פעמי לטובת הבחור :cool: )

גיא היית הייתי שמח אם תוכל לומר לי באיזה טדר עובד המודול שידור מכיוון שייש לי מקלט רב ערוצי
אבל אני רוצה לדעת אם אני מרכיב לפי ההסבר שהבאת למעלה
איך אני יודע באיזה ערוץ המודול משדר
תודה רבה

איך היה Las Vegas אחי?:cool:

ציטוט:

---

נכתב במקור על ידי kobigozlan

גיא היית הייתי שמח אם תוכל לומר לי באיזה טדר עובד המודול שידור מכיוון שייש לי מקלט רב ערוצי
אבל אני רוצה לדעת אם אני מרכיב לפי ההסבר שהבאת למעלה
איך אני יודע באיזה ערוץ המודול משדר
תודה רבה

---

אני חושב ש 8
מעולם לא בדקתי

sgs II

עדכון לגבי טווח הקליטה:
הטסתי היום באיזור מגוריי, והגעתי למרחק של כ-100 מטר. הסתובבתי חזרה רק בגלל הרעידות בידיים...
הווידאו יחסית נקי, ורק כשהאנטנה רחוקה ממני ורוב גוף הרחפן נמצא ביני ובינה, אז הווידאו מתחיל להשתבש.
האם אפשר להסיק מכך שהמשדר כן תקין?
האם גם נכון להסיק CP ישפרו עוד יותר את המצב?

זה בערך מה שניתן לצפות ממשדר 200 מיליוואט סיני ואנטנות שוט פשוטות.

אם זה האנטנות חוט השחורות באורך 4 ס"מ - זה טווח מעולה.
אם זה אנטנות כמו זאת:
http://www.hobbyking.com/hobbyking/s...Connector.html
זה טווח קצר מידי.
אני מגיע עם הרחפן ל 500 מטר ועם טיסן לקצת יותר.
יגאל ר מגיע יותר .. לטענתו לאזור ה 800 מטר.

אבל זה לא הטווח שדברת איתי בטלפון עליו, אמרת עשרות מטרים או מטרים בודדים ...

חיפשתי .. אבל לצערי לא שמרתי את זה, יש לי ( או היתה לי ) הקלטת וידאו של הטיסה עם הנאזה 5.8 בנחל ציפורי 300 מטר עם האנטנות שבלינק. וידאו נקי. ליד האוניברסיטה ביער, 500 מטר התחילו הפרעות.
מדובר על גבהים של 30~50 מטר.

האנטנות המעגליות אולי לא יוסיפו טווח .. הן לא מיועדות לזה, הן מיועדות לתת לך פתרון לבעיה של פולריזציה. כשהאנטנות לא מקבילות אחת לשניה יש הנחתה ... במעגליות ההנחתה קטנה הרבה יותר.

זה פחות מוחשי ברחפן כי הוא כמעט תמיד מקביל לקרקע בטיסן זה יותר גרוע כי הוא מוטה הרבה כשהוא מסתובב.

קוטר העיגול במרכז הוא כ 900
המרחק מנקודת ההטסה לשפת המאגר הוא בערך קילומטר אולי טיפה יותר

הסרטון הזה הוא עם אנטנות סטנדרטיות בגובה סביר לרחפן
http://www.youtube.com/watch?v=wMBsUEn-Eho



גם על שפת המאגר עם אנטנות העגולות לא היתה לי בעיית קליטה מיוחדת.

900 מטר זה יותר ממה שהייתי מצפה מהסטאפ שתארת.
תהיה מאושר, לך לגור זוג צעיר.

Sent from my GT-I9100 using Tapatalk 2

גיא, בשיחה שלנו יכול להיות ששכחתי לציין שהניסיונות שלי שהסתכמו בכמה עשרות מטרים נעשו באיזור עם הרבה עצים מסביב.
לא טסתי ביניהם, אבל יכול להיות שההחזרים לא עשו טוב לקליטה.
אתמול כשהגעתי ל 200 מטר (כן, אני יודע שאמרתי 100, אבל בדקתי בגוגל מפות וזה בעצם 200) הייתי באיזור פתוח לחלוטין (חוץ מהבית שלי מאחוריי כי הטסתי מהחצר). יכול להיות שזה מה שעשה את ההבדל.
ייתכן שבשטח באמת פתוח לחלוטין בלי מבנים בכלל שיעשו לי החזרים, אני אגיע גם ליותר.
אנטנות ה CP אמורות לפתור (או לעזור עם) בעיות של החזרים, אז אני מניח שהמצב עוד ישתפר.
בינתיים אני רק מרוצה שהסטאפ המאוד בסיסי הזה עובד.

בקשר לזווית האנטנות, ברור לי ששתיהן צריכות להיות באותו מישור, אבל האם זה משנה אם הן מקבילות לקרקע או ניצבות?

הקליטה המייטבית תהיה בניצב לקרקע.

Tapatalk 2 הרשמו, חבל"ז

יש סרטון של הסבר בסיסי עם הנושא של אנטנות לצב"ר שאני לא מצליח למצוא כבר כמה דקות טובות .. אשמח אם מישהו יודע למצוא את זה ואז לצרף את זה לאחד משרשורי המתחילים.

יש שם הסבר גראפי מעולה.

בגדול הקרינה מאנטנה אומנית ( שוט / מוט / ... ) היא בצורת גלגל ים של ילדים כשהאנטנה עוברת באמצע ב 90 מעלות למישור הגלגל. ( כמו הילד ביחס לגלגל )
לכן אם שתי האנטנות ניצבות לקרקע תהיה החפיפה הכי גדולה בין שני גלגלי הים.... באזור הראש של הילד ובאזור כפות הרגליים הקליטה הכי גרועה או בכלל אין קליטה.

מקווה שזה יצא ברור.

ציטוט:

---

נכתב במקור על ידי guy1a

לכן אם שתי האנטנות ניצבות לקרקע תהיה החפיפה הכי גדולה בין שני גלגלי הים.... באזור הראש של הילד ובאזור כפות הרגליים הקליטה הכי גרועה או בכלל אין קליטה.

מקווה שזה יצא ברור.

---

אחד ההסברים הטובים... קרעת אותי (איפה ברחפן אני ממקם את כפות הרגליים :p )

בבקשה סרט http://vimeo.com/8826952

בעיות שנדרש לבדוק -
קיטוב האנטנות - כמו שתואר בפתיחה אכן מביא לניחות מקסימלי כשנקודת ה null מכוונת למטיס.
לבדוק שהמשדר לא ניזוק עקב חיבור ללא אנטנה - נשמע שלא.
התאמת ערוצים - בדרך כלל מה שקורה שמקבלים טווח של 20 מטר.

אנטנות קיטוב מעגלי עוזרות בעיקר לעניין של multipath המפריע בעיקר בתדרים הגבוהים.
האות המשודר מלבד מעבר ישיר בתווך האוויר, מוחזר מעצמים שונים ונקלט במקלט במקביל, תוך שויוצר הפרעות קשות בווידאו.
כאשר האות בקיטוב מעגלי מוחזר ממשטח הוא הופך קוטביות ולכן האנטנה מנחיתה אותו משמעותית.
מלבד זאת עניין התאמת מישור האנטנות האחת ביחס לשניה אכן פחות משמעותי ב cp.
גיא, המיצב שנתת בקישור - אם אתה מחבר ישירות לסטאפ 3s הוא נדרש לפיזור הספק משמעותי ויכול להיות שזה מעבר ל spec שלו.
אפשר לשקול חיבור שלו אחרי BEC 5v, או פשוט להשתמש ב BEC 3.3v.

אופס, הסרטון לא רוצה להצטרף.... חפש בגוגל
Antennas 101 - Polarization, Diversity & Gain patterns
של משתמש בשם joop media ב Vimeo, תקבל מיד את הסרטון.

תודה אסף - זה בדיוק הסרטון שחיפשתי

http://vimeo.com/8826952


כמו שכתבתי קודם. אני מחבר.אותו למקלט ולכן מוריד מ 5 וולט ל 3.3 וזה כן בתחום ה spec
יתרון נוסף הוא שהרגולטור יכול לסבול 12 ( לפחות לזמן מוגבל .. ) ,ולכן,חיבור רגעי .. כמה דקות מנסיון שלי .. ל 12 וולט אמנם מחמם אותו אבל המודול לא נשרף.

בק 3.3 כבד מידי לחלק מהציוד שאני שמתי את המשדר.עליו :-)

sgs II
