אוקיי אז יש לי טריינר 3 ערוצים פשוט שבניתי בגיל 10 בערך..
עכשיו אני עושה לו הסבה ל 4 ערוצים..
יענו מדפים הנה כמה תמונות של מה שעשיתי..
לא צילמתי מהתחלה אבל אפשר לראות שהורדתי את כל הכיסוי ושמתי תושבות לסרוואים..
נ.ב
אני צריך גם סט אפ לטריינט הזה בעבר הוא היה ניטרו עם מנוע OS0.15 ופרופ 5*7..
תודה אלעד
אם זה מה שבנית בגיל 10, אל תקנה טיסנים מוכנים.
אם אתה מתכוון להוסיף מאזנות, אתה צריך לקצר את הפרופילים ולהדביק קורת ציר במקום שפת הזרימה הנוכחית, ואז להשלים מאזנות
*** תודה רבה..ציטוט:
נכתב במקור על ידי wind556
את הספת זרימה אני מקצר בחצי שם צירים מפלסטיק כמו שישי לי בהגה גובהה וכיוון ..
בתכנון גם בקר ארדואינו NANO ששוקל 6גרם ולחבר לו תאורה מהבהבת..
יש לך המלצה לסט אפ..?(הוא ישקול בערך 750 גרם אני מאמין..)
נוספו תמונות..
אלעד
לא טוב מה שאתה הולך לעשות למאזנות
אתה צריך מאזנות רק על חצי כנף (החצי החיצוני) ומאזנת יותר רחבה מכל השפת זרימה. שווה להשקיע את המאמץ הזה.
ואתה צריך צירי צלוטייפ, אין לך שום צורך במשהו אחר. 750 גרם לטיסן כזה זה נראה כבד מאד
אז בכמה לקצר את הפרופיל..?ציטוט:
נכתב במקור על ידי wind556
והמשקל כמו שהוא עכשיו הוא 682 גרם אז עם כל התוספות אני מאמין שיגע אפילו ל 800 גרם..
אלה הצירים
http://www.hobbyking.com/hobbyking/s...36_10pcs_.html
אלעד
הצירים לא משנים בכלל, ואין לך צורך בהם
פס צלוטייפ יעשה לך את העבודה
אני לא יודע מה גודל הטיסן שלך, אבל נראה לי שרוחב המאזנת צריך להיות 25-30 מ"מ ורק בחצי החיצוני של הכנף, לא לכל האורך
אוקיי מה שתכננתי זה בדיוק ככה
המאזנות יהיו בערך 30 ס״מ על 30מ״מ
עודד את פרופיל הכנף בכמה לקצר..?
30 מ״מ כמו רוחב המאזנות.?
אלעד
אחרי שקבעת מה רוחב המאזנת, אתה בונה את הקונסטרוקציה המתאימה כדי שבסוף הכנף כולל המאזנת תחזור לצורתה המקורית
אל תשכח שאתה צריך לבנות קורת ציר בצד הפרופילים שקיצרת, אחרת לא יהיה לך לאן לחבר את המאזנת. רוחב קורת הציר יכתיב בכמה לקצר את הפרופיל.
ועוד משהו:
לא בנית בצורה סימטרית את תושבות הסרוו למאזנות, זה שונה מכנף לכנף, אבל ממילא תצטרך להזיז את שניהם קרוב יותר למרכז המאזנת
אין בעיה יבצע כפי שאמרתה רק עכשיו אני בחיפושים אחר חנות באיזור אשקלון שמוכר בלזה..ציטוט:
נכתב במקור על ידי wind556
לגבי בסט אפ איזה כדאי ..?יש משהוא מומלץ..?
אלעד
יש לי שאלה אליכם
אני צריך להוריד את הדיאדרל בשביל המאזנות..?
כדאי לי לשים גם מדפים ..?
אלעד
אתה לא צריך להוריד את הדיהדראל, וגם לא צריך מדפים
אוקיי אז הבנתי מה לעשות..
עודד לגבי הצירים מה התכוונתה עם צלוטייפ..?יענו איך לעשות את זה..?
אלעד
טוב אתם יכולים להגיד לי אולי איך הסט אפ הזה..?
מנוע
http://www.hobbyking.com/hobbyking/s...ner_Motor.html
בקר
http://www.hobbyking.com/hobbyking/s...ontroller.html
פרופ
http://www.hobbyking.com/hobbyking/s...5pcs_bag_.html
סרוואים למאזנות
http://www.hobbyking.com/hobbyking/s...g_0_10sec.html
אלעד
טוב אתם יכולים להגיד לי אולי איך הסט אפ הזה..?
מנוע
http://www.hobbyking.com/hobbyking/s...ner_Motor.html
בקר
http://www.hobbyking.com/hobbyking/s...ontroller.html
פרופ
http://www.hobbyking.com/hobbyking/s...5pcs_bag_.html
סרוואים למאזנות
http://www.hobbyking.com/hobbyking/s...g_0_10sec.html
אלעד
הסט אפ נראה בסדר במבט חפוז,את נושא הפרופ תצטרך לבדוק ביסודיות .
הסרוואים מצויינים,תשים כאלה גם להגה הגובה והכיוון
ציר צלוטייפ זה דבר מאד פשוט ומקובל. פשוט פס צלוטייפ על קו הציר, כמובן אחרי ששייפת שיפועי שיחרור שהמאזנת תוכל לנוע.
תסתכל כאן בתמונות, בעיקר באחרונה, כאן זה עם טייפ אדום ורואים טוב יותר בצילום. כמובן שיש עוד פס טייפ מלמעלה שלא רואים בצילום.
http://www.efly.co.il/forums/showthr...סטרה-330-דפרון
יש את הקורונה 939MG הדיגיטליים שעולים 2 דולר יותר אבל הם גם יותר חזקים, גם יותר מהירים אם אני זוכר נכון וגם דיגיטליים. אני הייתי מאד מרוצה מהם.
הוא כן דיגיטלי הוא יותר חזק אבל פחות מהיר ***(לא שזה כזה משנה.. :) )ציטוט:
נכתב במקור על ידי Friman
אוקיי תודה לכם את הצירים נראה לי אני ישים רגילים מפלסטיק אני מסתדר איתם מצויין ונראה לי ששוקלים פחות..
את הסרוואים אני יבדוק אם יש במלאי ולפי ניתוני המנוע הוא בסט אפ של 4 תאים סוחב פרופ 4.7*9 אם אני ישים פרופ כזה זה יהיה בסדר.?
אלעד
טוב אז התקדמתי טיפה ..

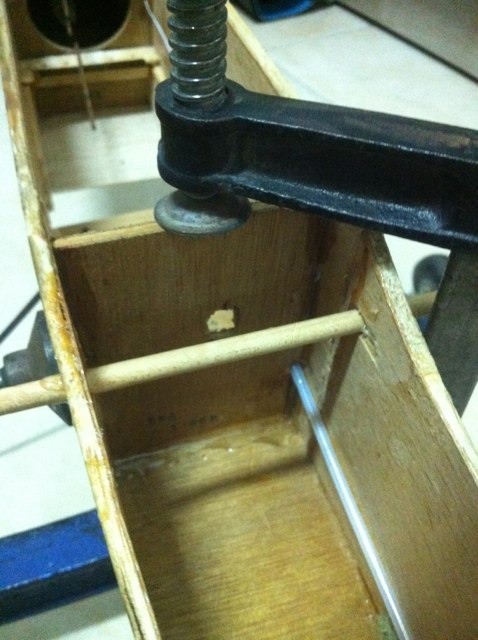

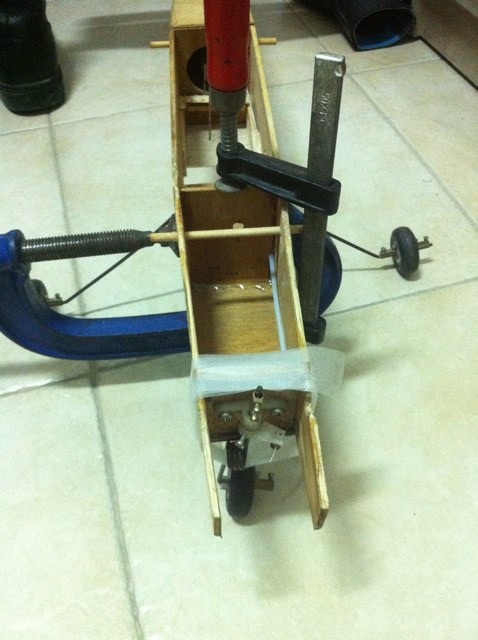

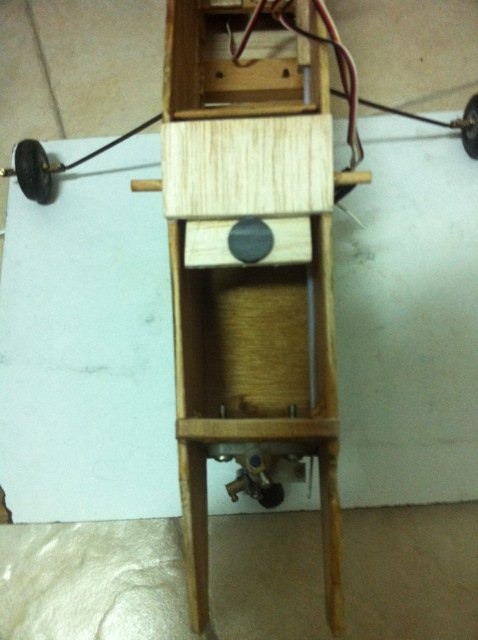

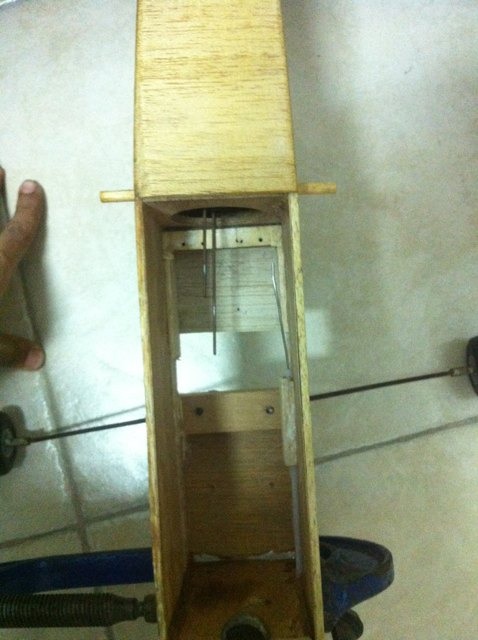

הרחקתי קצת את החיזוק באמצע אחורה כדי שיהיה לי מקום לסוללות..
כמובן שהוא הודבק באפוקסי..
הורדתי ממנו דברים שלא צריך כדי להקל במשקל..

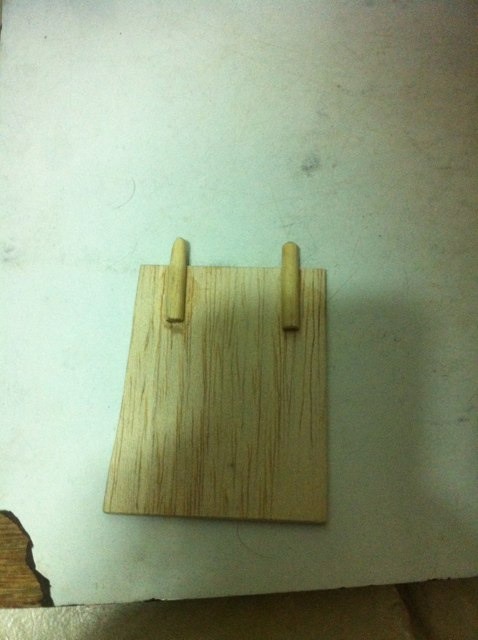

את הפתח שהיה של המיכל דלק אני משנה והוא יהיה עם מגנט ושני פינים..
סט אפ ואביזרים הוזמנו..
קובץ מצורף 79892קובץ מצורף 79893קובץ מצורף 79894

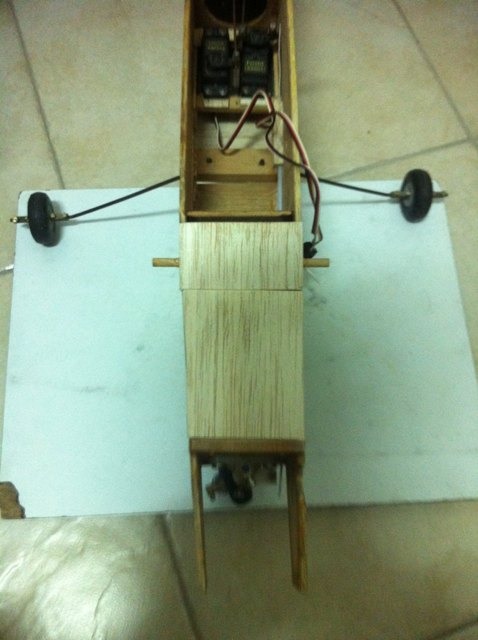

טוב התקדמות קטנה משבוע שעבר..
קובץ מצורף 80172קובץ מצורף 80173קובץ מצורף 80174קובץ מצורף 80175קובץ מצורף 80176קובץ מצורף 80177קובץ מצורף 80178קובץ מצורף 80179קובץ מצורף 80180

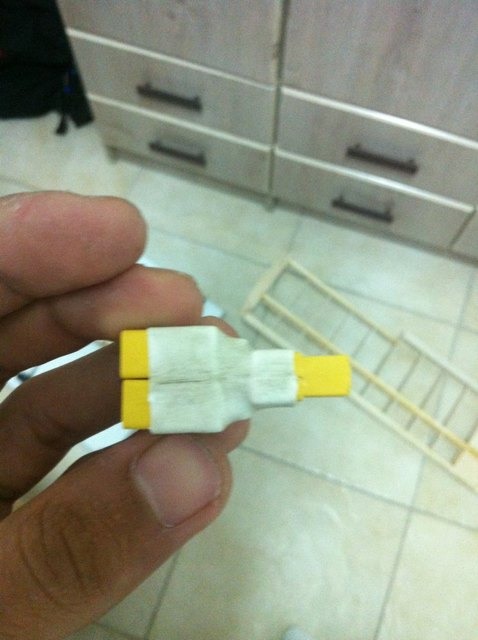

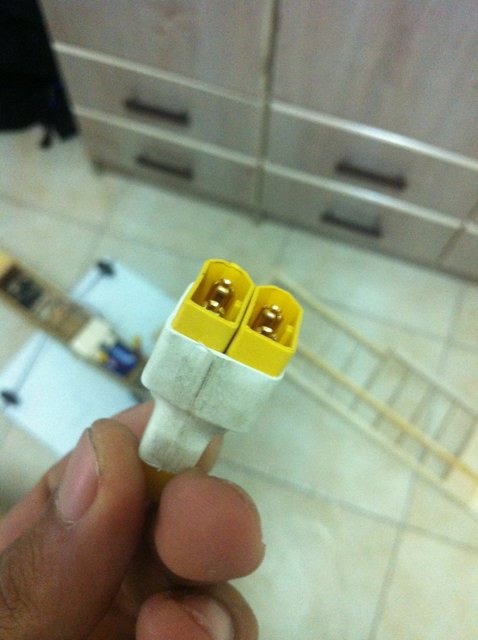

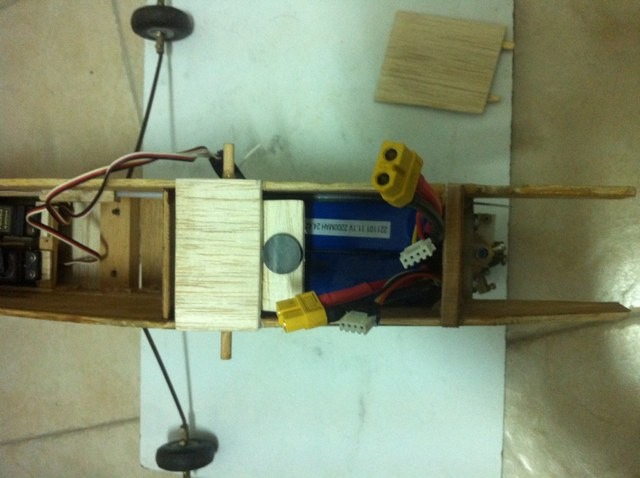

עשיתי גם מפצל לסוללות שיחוברו במקביל..

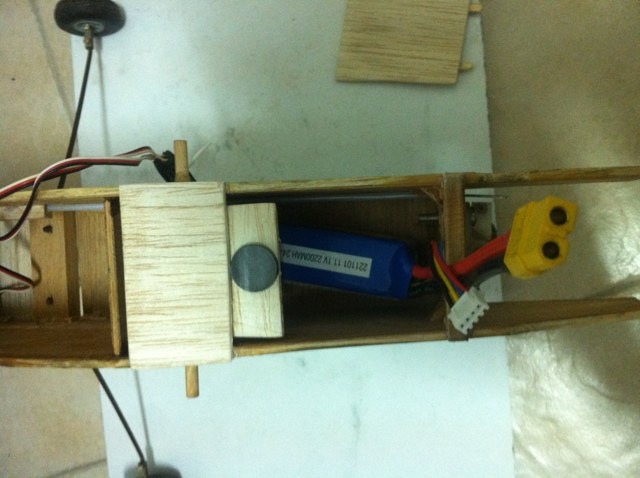

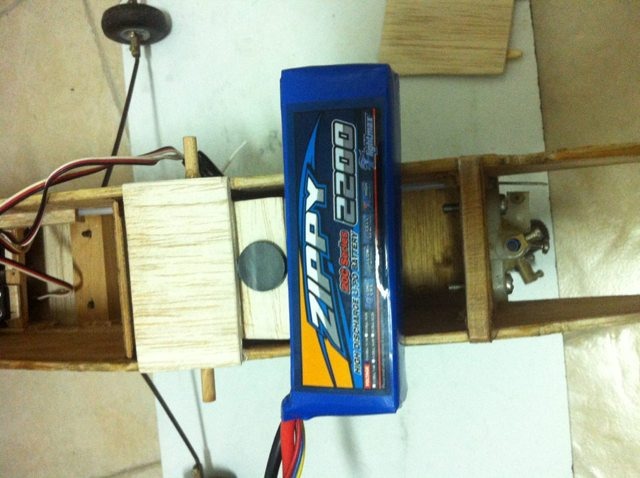

כמו שרואים אפשר להכניס 2 סוללות 3 תאים 2200 mah כל אחת..
אלעד
טוב בסט אפ הגיע..
אני צריך עזרה בתכנות הבקר..
TURNIGY 40A
מנוע TURNIGY D3536/6
סוללה 3 תאים
ופרופ 4.7*9.
1.Brake-off
2.Battery Type-li-xx
3.Cut off Type-soft cut
4.cut off voltage-middle
5.Start Mode-soft
6.Timing Mode-Low
7.Music/LIPO Cellsשם דבר לא דולק
8.Governor Mode-off
צריך לשנות משהוא.?
אם כן מה לשנות?
אלעד
