קניתי מודול 72mhz ומקלט קורונה סינטיסייז (תודה לחגי)
אני ממקם את המקלט בקצה הקדמי בין הלוח למצלמה שאמקם שם בהמשך כשמשדר הוידאו גם בהמשך ייתמקם בקצה האחורי. רק לגבי האנטנה של המקלט לא הייתי בטוח איך להתנהל איתה... חדש לי עניין ה72 הזה. היא אמורה להיות פרוסה לכל אורכה? כי היא יותר ארוכה מכל הקוואד (rcTimer f450). אפשר לקפל אותה? לגלגל? מה המצב המיטבי של האנטנה למקסימום קליטה עבור הקוואד?
אנכית לקרקע בין אם משוחררת כלפי מטה (לא יודע האם יכולה להסתבך בפרופים...) או בתוך צינורית קשיחה או משהו דומה כלפי מעלה.
http://www.rcgroups.com/forums/showthread.php?t=1569285
צינורית קשיחה כלפי מעלה !!
גיל בכל ערכה של מסוק יש כזאת קשית שנועדה לאנטנה ... אתה בטח לא משתמש בזה אז צריכים להיות לך כמה כאלו זרוקים בבית.
יש לי צינורית קשיחה כזו ששמרתי בדיוק למטרה הזו. אבל למעלה..? כלומר ניצב לקרקע? אנטנת המשדר הרי אופקית לקרקע, האנטנות לא אמורות להיות באותו כיוון ביחס לקרקע? אין סיכון שזה ייסתבך באנטנות? כמו כן גם אנטנת הוידאו הרי ניצבת לקרקע, לא מומלץ שהן תהיינה בזוויות שונות ביחס לקרקע? בילבלתם אותי ובשרשור בrcgroups לא מצאתי תמונה להמחשה או משהו אחר שמבהיר את ההסבר שנתתם פה גיא וגיא
אגב האנטנה ארוכה בקצת יותר מפי 2 מהצינורית.. אפשר לקפל את האנטנה ל2 בתוך הצינורית?
צריך לחפש .. ראיתי פעם צילום של עמרי .. הוא משתמש בזה.
את המשדר אתה מחזיק מקביל לקרקע .. וכשנעלמת לך השליטה אתה מרים אנטנה ומקבל עוד חצע קילומטר.
אנטנות צריכות להיות באותו מישור
אולי יעזור. זה קצר יותר אבל בדיוק אותו רעיון
sgs II

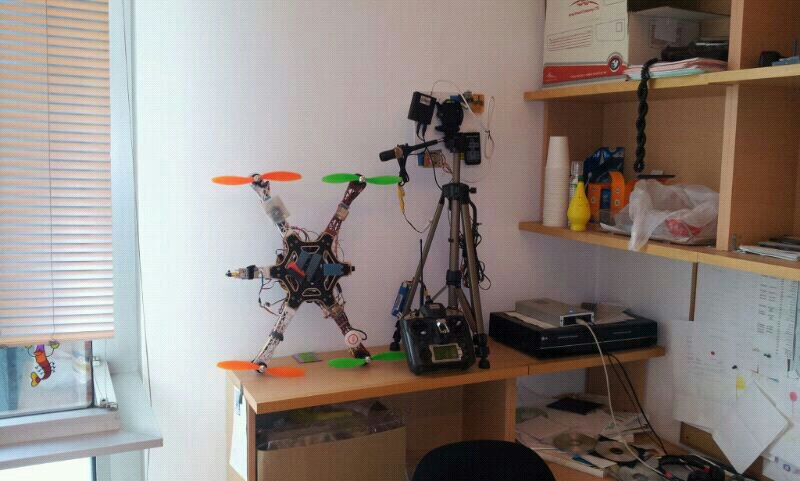

קובץ מצורף 80030
תגדיל ותסתכל על האנטנה
sgs II
מה לגבי קיפול? האנטנה ארוכה פי 2 מהצינורית... קראתי בשרשור בRCGroups שאם מגלגלים סביב משהו אסור שתהיה חציה של ליפוף מעל ליפוף קודם או חציה של החוטים, אם אני מעביר בתוך הצינורית צד אחד ואז מבחוץ מושך חזרה למטה, כך שבוודאות החוטים לא יחצו זה את זה- זה בסדר?
עוד אופציה שחשבתי זה אולי ללפף את החוט במעגלים ספירליים על הצינורית מבחוץ כך שכל חוט האנטנה ייתלפף לאורך הצינורית מבלי שצריך יהיה לקפל, אבל אני לא בטוח איך תיראה התפזרות הגלים ואם זה טוב ליהודים
אוף אני ממש מתבאס שקניתי את המודול 72 לרחפן מכל מה שקראתי היום כולם טוענים שרחפנים ומקלטי 72 לא הולכים טוב ביחד וכשמוסיפים fpv למשוואה עוד יותר גרוע... ברוב המקומות המליצו לאנשים עם בעיות טווח לעבור למקלטי 2.4 ;). יש לי מקלט 2.4 פנוי אבל כל הקנייה של המודול ומקלט ה72 הייתה מיועדת לשפר טווח ביחס ל2.4 ???
הפוך ... 72 נועד לתת לך אפשרות לוידאו 2.4
אין קשר לטווח .. למרות ש72 קצת יותר טוב ..
sgs II
מנסיון בטיסנים ה72 בהחלט הרבה יותר טוב לטווח מול 2.4 כשיש משדר וידאו בסביבה גם 900, גם 1.2 וגם 2.4
לגבי רחפנים אין לי נסיון עם טווח כי הUHF הגיעה לפני
יש אנטנת מקלט קשיחה בדיוק לדברים האלה
דבר איתי בטל' אני יעזור בכייף
ראיתי אבל היא עולה 40$...ציטוט:
נכתב במקור על ידי shushu
בכל אופן המקלט 72 העלה קצת עשן אתמול... זה מה שקורה כשעובדים על דברים כאלו בשעות מאוחרות. חיברתי אותו כדי לבדוק משהו קטן ובטעות חובר ישירות למתח מסוללת ה3 תאים (כניסת מתח שמיועדת לוידאו). האור נדלק ואחריו גם העשן הגיע, שני טרנזיסטורים התפחמו.
בשבוע הבא אנסה למצוא רכיבים חלופיים ואנסה לתקן את המקלט, בסה״כ זה נראה בר תיקון, אבל לבינתיים את הכיוונים הראשוניים וטיסות המבחן אעשה עם מקלט 2.4.
ברחפנים לא טסים רחוק כי מוגבלים בסוללה בדר"כ, אז אין בעיית טווח, בדר"כ :)
זה נכון ... :)
חוץ ממופרעים שטסים 5 ק"מ ....
אבל זה מפחיד ומשעמממממממממממממם
ממליץ על הפתרון של שרון,
אנטנת מקלט קשיחה של QUICK UK
(אפשר למצוא הרבה כאלה יד שניה ללא שימוש)
כך מותקנת אצלי על הרחפן...
http://www.efly.co.il/forums/attachm...2&d=1354777467
בכל מקרה נותרת מעט אנטנה - אותה ניתן ללפף אך ללא חפיפה בין לילוף לליפוף...
אני ליפפתי סביב מוט מברג ועטפתי בשרינק , יפה ואלגנטי:cool:
http://www.efly.co.il/forums/attachm...3&d=1354777481
אתה מתכוון לכזו:
https://www.quickuk.eu/products/396/...mhz_h5340.html
?
איך מחברים אותה? חותכים את חוט האנטנה הרגיל ומלחימים אליה? למה בעצם נשאר חוט מיותר?
היא עולה יותר מהמקלט... אבל אם היא תועיל זו סיבה מספיק טובה להשקיע. אם אצליח לתקן את המקלט (סביר שאצליח לדעתי).
איך הטווח שלך לרחפן בהטסת fpv? עשית השוואה ביחס ל2.4?
אתה גם עם אורורה 9 אם אני זוכר נכון?
תודה יוסי!ציטוט:
נכתב במקור על ידי b1yossi
יש לך נסיון עם אנטנה שכזו? איך היא מבחינת הטווח ואיכות הקליטה לעומת אנטנת החוט הרגילה? כי מבחינת משקל, קומפקטיות ומחיר היא נראית סבבה
לא ניסיתי אותה, אבל במחיר שלה שווה לנסות.
עוד לא נתקלתי במוצר שהיפני מוכר שהוא גרוע...
כן זו האנטנה שהיתה אצלי על הרחפן.ציטוט:
נכתב במקור על ידי Friman
צריך לחתוך את חוט האנטנה אחרי אורך מסויים(8" נראה לי) - ומלחימים אליה קונקטור המתחבר לאנטנה...הסיבה שצריך להשאיר חוט היא כי גם כשמקצרים את האנטנה צריך לשמור על אורך מסויים...
אני מאד אהבתי אותה בגלל אופציית המיקום הנוחה על הכלי, למרות שהאנטנה אצל היפני באמת מאד זולה.
טווח הקליטה היה מצויין,
לא השוואתי מעולם לאנטנה מלאה (כי לא יכלתי לשים כזאת ברחפן, אבל אולי מורידה את הטווח ב10%)
הטסתי עם FUTABA 72 ,ככלל הטווח היה מצויין - והגעתי איתה גם ל4.5 ק"מ...
ל4.5 ק״מ עם הרחפן? וידאו בתדר 900mhz?
אני צריך לוודא שאני מצליח לתקן את הטרנזיסטורים שהתפחמו במקלט ואז אצטרך להתלבט סין שתי האנטנות הללו. של היפני יותר זולה ויותר קומפקטית, ואני מסכים עם יוסי, היפני לא מוכר סחורה לא טובה בד״כ
ממה שאני רואה האנטנה של היפני מיועדת לטיסני IN DOOR, היא קלת משקל ולא מספיק קשיחה.
אורך האנטנה שיש לך היום מייצג (בדרך כלל) אורך של חצי גל ב 72. במידה ואתה מוסיף חלק כשיח, ולפעמים יש לו גם חלק קטן גמיש. אתה צריך להוריד מהחוט שיש לך את התוספת החדשה.
אתה גם יכול לקצר לחצי, ז"א רבע אורך גל אבל זה ממש לא כדאי.
ניתן גם ללפף את האנטנה על מוט/צינור מחומר לא מוליך, רצוי בקוטר של ~ סנטימטר וכל ליפוף רחוק מחברו ב~ 4-5 מילימטר.
השיטה הנכונה ביותר היא לקחת את המקלט אם סוללה וסרוו ואנטנה פרוסה כמו שאתה רוצה ולתת לחבר להחזיק אותה בשדה פתוח כמטר מעל הקרקע.
החזק את המשדר אם אנטנה מקופלת חוץ מהשלב האחרון, ותתחיל להתרחק עד לקבלת נעילה.
במצב הזה קצר את חוט האנטנה בסנטימטר. במידה ולא חזרה הקליטה, אתה במתאר האנטנה הנכון.
מנסיוני תגלה שהקליטה השתפרה ואתה יכול להתרחק עוד. תתרחק עד נעילה ושוב קצר סנטימטר, תמשיך ככה עד שלא תקבל יותר שיפור בקליטה. זה האורך המתואם של המקלט הזה בתדר הזה.
מניסיוני אנטנה שפרוסה באופן הזה, בעיקר על רחפן, תתן לך את התוצאות המכסימליות ביחס לרוב המערכות שיש היום בשוק. אל תתייאש.
אנטניציק
תודה איציק, זה בערך מה שחשבתי לעשות...
שלחתי מייל ליפני, אם אכן האנטנה מיועדת גם לטיסני חוץ ומצאימה לקוואד fpv זה הפיתרון המועדף עליי- לא יקר, קומפקטי ובסה״כ אני סומך על המוצרים שלהם ועל המילה שלהם, אם הם אומרים שזה יתאים אני נוטה לסמוך עליהם. אם ישיבו שזה לא יתאים אנסה את השיטה שהצעת איציק.
אני מבין שבשביל להגיע לאורך האנטנה המיטבי לאורך הגל של התדר הספציפי כדאי להתחיל בכלל עם תוספת מסויימת לאורך האנטנה הנוכחי ומשם להתחיל לקצר, לא? כי יכול להיות שאורך האנטנה המיטבי יהיה גם ארוך יותר מאורך האנטנה הקיים? בrcgroups מישהו דיבר על אנטנה של 80״ שבבדיקה כמו שהצעת הוא מצא שזה האורך המיטבי למקלט הזה ;)
בכל אופן לפני הכל אני צריך להצליח לתקן את המקלט
אגב - קראתי על אנטנות המיקרו וממה שהבנתי לגודל אנטנת המיקרו כמעט ואין השפעה על יעילותה ועל הטווח שלה, הסוגייה הקריטית היא מה אורך החוט שמגולגל בפנים ביחס לאורך הגל של התדר. באנטנת המיקרו של היפני יש חוט דק באורך של רבע אורך גל (סביב מטר) מלופף סביב צינורית פלסטיק דקה. זה אגב בדיוק הרעיון של האנטנת base השנייה שהוזכרה פה גם שם מדובר בחוט שמלופף בתוך האנטנה; ושתי אנטנות המיקרו הללו מבוססות בדיוק על אותו העיקרון שהציע כאן איציק. לכן אנסה לדעתי קודם כל את ההצעה של איציק, שוב אם אצליח להחזיר את המקלט לעבודה
לא דייקתי באורכי האנטנות.
אורך גל מחושב באופן פשוט: מהירות האור לחלק לתדר.
מהירות האור = 300 מגמה,מטר = 300,000,000.
התדר שלי לדוגמה 72.158 מגה הרץ = 72,158,000.
בקרוב די טוב כי זה לא ממש מדע מדוייק: 300/72.158 = 4.158 מטר. זה אורך הגל המלא.
שימו לב שהוא מאוד גדול, וזו הסיבה אגב שהוא עוקף יפה מכשולים ומגיע רחוק יותר בהשוואה לגל קצר יותר (2.4GHZ לדוגמה מי שמחשב, זה ג'יגה 9 אפסים) באותה עוצמת שידור.
אנטנות מותר לפרוש בכפולות של אורכי הגל או חלוקות. חצי, רבע, שמינית ואפילו 1/16.
באופן מופשט אפשר להגיד שככל שהאנטנה ארוכה יותר ההגבר שלה (רגישות הקליטה/שידור) היא טובה יותר.
בציוד שלנו אנטנה 72 היא באורך של מטר ושלושה סנטימטר, שזה רבע אורך גל (ולא חצי כמו שאמרתי קודם).
אתה יכול לקחת סתאם חוט פלדה של פושרוד באורך של 45 סנטימר מולחם לחוט של 10 סנטימטר גמיש שמחובר למקלט. זה נותן שמינית א"ג.
זה קצת ארוך יותר (כמו שאמרת) ומשם להתחיל לקצר בעדינות.
לא לשכוח בסוף להדביק חרוז קטן לקצה או לכופף לולאה. כי אחרת זה נכנס לעיין מהר ממה שחושבים (גם זה מניסיון).
אתה יכול גם להשחיל את החוט הקיים בתוך "ניירוד" (צינורית פלסטיק קשיחה).
במידה ואתה עובד עם פלדה והגוף הוא מחומר מוליך (אלומיניום, קרבון וכו') צריך לבודד את הקטע שצמוד לגוף.
אני פחות אוהב את האנטנוט המלופפות. אנטנה פרושה באופן שתארתי תתן לך תוצאה מפתיע.
היות ורחפן טס הרבה יותר לאט ממטוס, זו פחות בעיה כשהאנטנה מזדקרת בגבריות שכזו:p (גיל יקירי, אני יודע במה אתה עובד, אז בלי פרשנויות).
דבר נוסף הוא הרעש האלקטרומגנטי העצום שיש על הרחפן (מהמנועים והבקרים), ככה שאנטנה ארוכה מאוד עוזרת.
ולסיום, אם לא הצלחת לתקן את המקלט שלך - יש לי איזה אחד, שניים (או חמישה) , בבית שאני יכול להשאיל לך, בשמחה רבה.
איציק
תודה רבה על ההסבר המקיף איציק. אני מבין מדבריך שעדיף אנטנה של 1/8 אורך גל עומדת זקורה (אם להמשיך את המטפורה שלך) מאשר 1/4 אורך גל מלופפת על מוט? מה לגבי השחלת האנטנה בתוך צינורית קשיחה ואז קיפול שלה מבחוץ כלפי מטה? (אורך הצינורית סביב 40 ס״מ והאנטנה באורך מטר בערך כפי שאמרת). כי זה נראה לי הפיתרון הכי פשוט ליישום.
לגבי המקלט - אנסה השבוע לאתר את הרכיבים הדרושים לתיקון. בכל אופן יש לי מקלט 2.4ghz פנוי אז בינתיים הוא על הקוואד וישמש לבדיקות ולכיוונים הראשוניים, כל עוד אני לא עובר לfpv עדיין וטרם הגיע כל הציוד לפרוייקט הבא אני לא לחוץ עדיין על מקלט. תודה על ההצעה!
כן, הבנת נכון.
במידה ואתה מקפל, שזו פשרה לא רעה, תשאיר רווח של סנטימר בקיפול.
פאליציק
