מאיפה קונים טרנזיסטורים?

חיברתי בטעות מקלט קורונה 72mhz ישירות למתח של סוללת 3 תאים ;). קצת עשן, והתפחמו שני טרנזיסטורים. חוץ מזה לא ניכר נזק נוסף למקלט. חשבתי שאנסה לקנות חלופיים ולהלחים, בתקווה שאצליח לתקן, אבל כבר כמה ימים שאני חורש את האינטרנט, הלכתי לכל חנויות האלקטרוניקה בב״ש והתקשרתי לכמה וכמה חנויות במרכז, פירקתי חצי מהרכיבים האלקטרוניים בבית, ואני פשוט לא מוצא בשום מקום... ניסיתי לחפש בגוגל לפי המספר שרשום עליהם למעלה (מצאתי תמונת מקרו של החלק הזה במקלט ברשת) וגוגל לא הניב שום תוצאה רלוונטית לאף אחד מהשניים... אולי אני לא מחפש נכון?
המספרים שרשומים על הרכיבים הם:
YJ42
WV3 5d

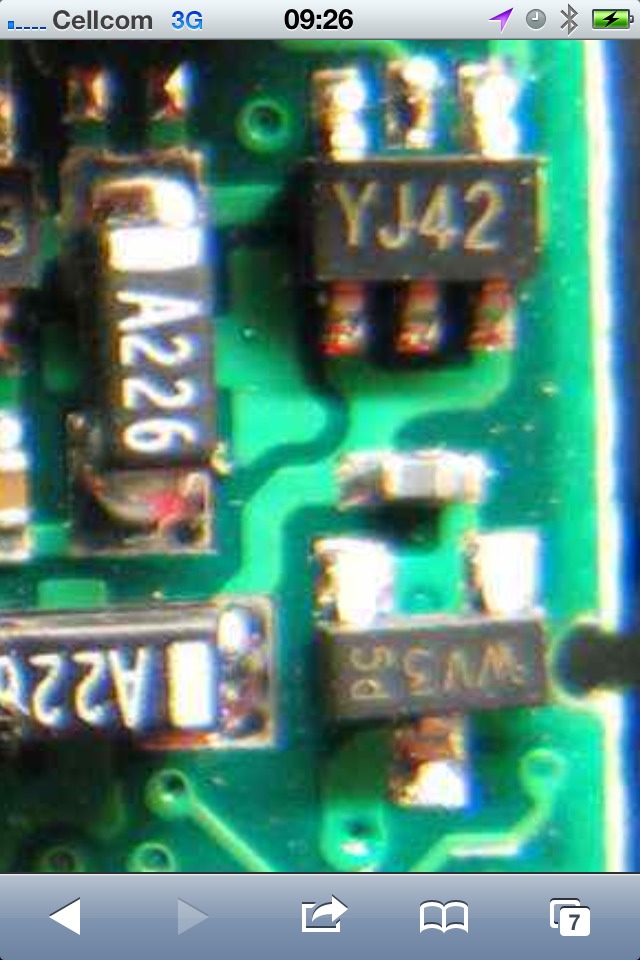

הנה התמונה, מדובר בשני הרכיבים הימניים:
קובץ מצורף 80274
למישהו יש מושג איפה אפשר לקנות כאלה? עדיף בארץ אבל גם להזמין מחו״ל אפשר. ברור שהכי פשוט להספיד את המקלט ולקנות חדש אבל הייתי רוצה לפחות לנסות לתקן, המקלט חדש לא עלה לאוויר אפילו פעם אחת :(

גיל, הי


נסה כאן, "אלקטרוניקה הר ציון":
http://www.harzion.co.il/


בברכה,

קודם כל, מאוד לא ממליץ לנסות לתקן. לא כי זה בלתי אפשרי, אלא כי לא נראה לי שזה שווה את הטרחה. עד כמה אתה בטוח שלא נהרסו עוד רכיבים מלבד אלה שציינת?
בכל מקרה, עשיתי חיפוש קצר, ונראה לי שאולי מדובר ברכיבים הבאים. אם כן, לא מצאת אותם כי מה שכתוב עליהם אינו שם הרכיב, אלא הסוג הספציפי בתוך משפחת הרכיבים. שני דפי הנתונים בקישורים יתנו לך את השם המלא של הרכיבים כך שתוכל למצוא אותם בקלות:
http://www.s-manuals.com/smd/wv
http://rohmfs.rohm.com/en/products/d.../bu42xxg-e.pdf (בתמונה שצרפת נראה ששתי הרגליים הקיצוניות בצד של שלוש הרגליים מקוצרות, מה שלא מתאים לדפי הנתונים, אז אני ממש לא בטוח שזה זה).

כמו שכתבתי, אני לא בטוח שאלו הרכיבים, תוודא שהחיבור שלהם על המעגל-המודפס מתאים לדפי-הנתונים. אבל בעיקר - לדעתי לא שווה את הטרחה (אבל כן, אני יודע שנחמד לנסות...).

גיל

בלי קשר אם תצליח או לא .. אני פשוט הייתי חושש להטיס עם משדר שאין לו ביינד.
כל אדם שפותח משדר בתדר תואם ונמצא יותר קרוב ( או משדר יותר חזק ) גונב לך את השליטה בכלי הטיס.

תחשוב על זה, לא סתם ירדו מעניין ה 72. זה לא התדר .. אלא שיטת העבודה.

מה גם שמדובר על צב"ר ששם כלי הטייס מתרחק ממך ...

למרבה מזלי אין אף אחד שידוע לי שמטיס באנדרטת חטיבת הנגב בתדר 72. המנחת הקרוב הבא נמצא במרחק של 3 ק״מ, כאשר לכיוונו אין לי יותר מטווח של 900 מטר הטסה. ככה שאין מצב שמשם מישהו יהיה יותר קרוב לרחפן שלי. מה גם שלמיטב ידיעתי מטיסים שם בעיקר בשבתות ולא בימי שישי כמוני. המנחת הבא הכי קרוב שבו כן מטיסים בימי שישי נמצא במרחק של מעל 10 ק״מ, בחצרים. שם כן מטיסים 72 שניים שלושה אנשים.
לסיכום, ברור לי שאין ערבונות אבל ההסתברות שמישהו יישתלט לי בטעות על התדר נמוכה באיזור שלי. ומכיוון שבתדר 72 יש בערך 100 תדרים מובחנים שונים ההסתברות שמישהו ישדר איתי באיזור שלנו בדיוק באותו תדר ממש אפסית.
בכל אופן הבנתי שלקנות מודול ומקלט 72 לרחפן הייתה בחירה לא מיטבית; לא ידעתי את זה מראש וחבל, אני בכל אופן לפני ויתור מראש אעשה בדיקת טווח ואיכות קליטה בהשוואה בין 72 ל2.4 (אנשים עם אורורה 9 בתדר 2.4 אמרו לי שאיבדו קליטה בטיסת fpv אחרי 30 מטר... כמובן משתנה בהתאם לכלי ולתדר מעניין איך יהיה אצלי) ואת המקלט שיישאר מיותר אקח לפרוייקט אחר שאני מתכנן ששם שניהם יתאימו.
לדעתי מבחינת נסיונות איתור הטרנזיסטורים אני על סף ויתור, עוד 2 טלפונים לפני שאני מרים ידיים ומזמין מקלט חדש

לא הצלחת להוציא משהו מדפי-הנתונים למעלה?

אני עם הילדה בסופרלנד, עניתי לגיא מהאייפון בזמן א. צהריים. בערב אסתכל על זה ביתר פירוט במחשב, תודה רבה!

ציטוט:

---

נכתב במקור על ידי ZigiStar

לא הצלחת להוציא משהו מדפי-הנתונים למעלה?

---

תודה רבה, הדף הראשון שציינת אכן זו הסידרה של הרכיב שאצלי רשום עליו WV3. שם הרכיב כנראה הוא bat54. אני עדיין לא בטוח מה ההבדל בין הרכיבים השונים באותה הסדרה..? בכל אופן יש לי מהיכן לפרק רכיב שנראה כזה, אנסה להלחים ולראות איך זה יעבוד. לגבי הרכיב השני אין לי מושג בקריאת התרשים כך שאינני יודע אם בזה מדובר אבל אני רואה שאכן יש בסדרה הזו רכיב שהקוד שלו מתחיל בYZ אז אולי אכן זה זה..? נדמה לי שגם משהו דומה לזה ראיתי באחת ממכוניות השלט של הילד שהלכו לעולמן.
בכל אופן הזמנתי מקלט חדש מהסיני ולכן אני במקום שלא אכפת לי לעשות נסיונות בלהלחים רכיבים שאולי יעבדו ואולי לא, במקרה הטוב הרווחתי עוד מקלט (לטיסן פוליגל או קאפה לא משהו רציני מדי כי בכל זאת לא בא לי שאגלה שהרכיבים לא ממש מתאימים באמצע טיסה), על הרחפן fpv לא אשים אותו כבר ;). במקרה הגרוע התאמנתי קצת על הלחמות עדינות. בקיצור אנסה ונראה, מקסימום יילך לפח

ציטוט:

---

נכתב במקור על ידי ZigiStar

לא הצלחת להוציא משהו מדפי-הנתונים למעלה?

---

זיגי יש מצב שהרכיב השני שאני מחפש (זה עם 3 זרועות בצד אחד ו2 זרועות בצד השני) זה בעצם זה?
http://elcodis.com/parts/373496/BAT54AWFILM.html
הרכיב שאני צירפתי הוא דיודה... ומשתייך גם לסידרה של bat54 שאליה כפי הנראה משתייך הרכיב הראשון (עם 2 הזרועות בצד אחד וזרוע אחת בצד השני) שגם הוא כפי הנראה בכלל דיודה.. ואם אני מנסה למצוא הגיון אז נשמע לי הגיוני שבחיבור מתח גבוה מדי נשרפו דיודות, שאולי היו ממוקמות בכניסת המתח ללוח כדי להגן עליו מקוטביות הפוכה, לא?

ציטוט:

---

נכתב במקור על ידי Friman

זיגי יש מצב שהרכיב השני שאני מחפש (זה עם 3 זרועות בצד אחד ו2 זרועות בצד השני) זה בעצם זה?
http://elcodis.com/parts/373496/BAT54AWFILM.html
הרכיב שאני צירפתי הוא דיודה... ומשתייך גם לסידרה של bat54 שאליה כפי הנראה משתייך הרכיב הראשון (עם 2 הזרועות בצד אחד וזרוע אחת בצד השני) שגם הוא כפי הנראה בכלל דיודה.. ואם אני מנסה למצוא הגיון אז נשמע לי הגיוני שבחיבור מתח גבוה מדי נשרפו דיודות, שאולי היו ממוקמות בכניסת המתח ללוח כדי להגן עליו מקוטביות הפוכה, לא?

---

יש מצב... לא הצלחתי להגיע לזיהוי וודאי...
