מאחר ואני בנאי ותיק אני ממש מעדיף לבנות במקום לקנות.
בא לי קטנצ'יק כזה QB10L עם כנף תחתית כי כל הקטנים שיש לי הם עם כנף עילית.

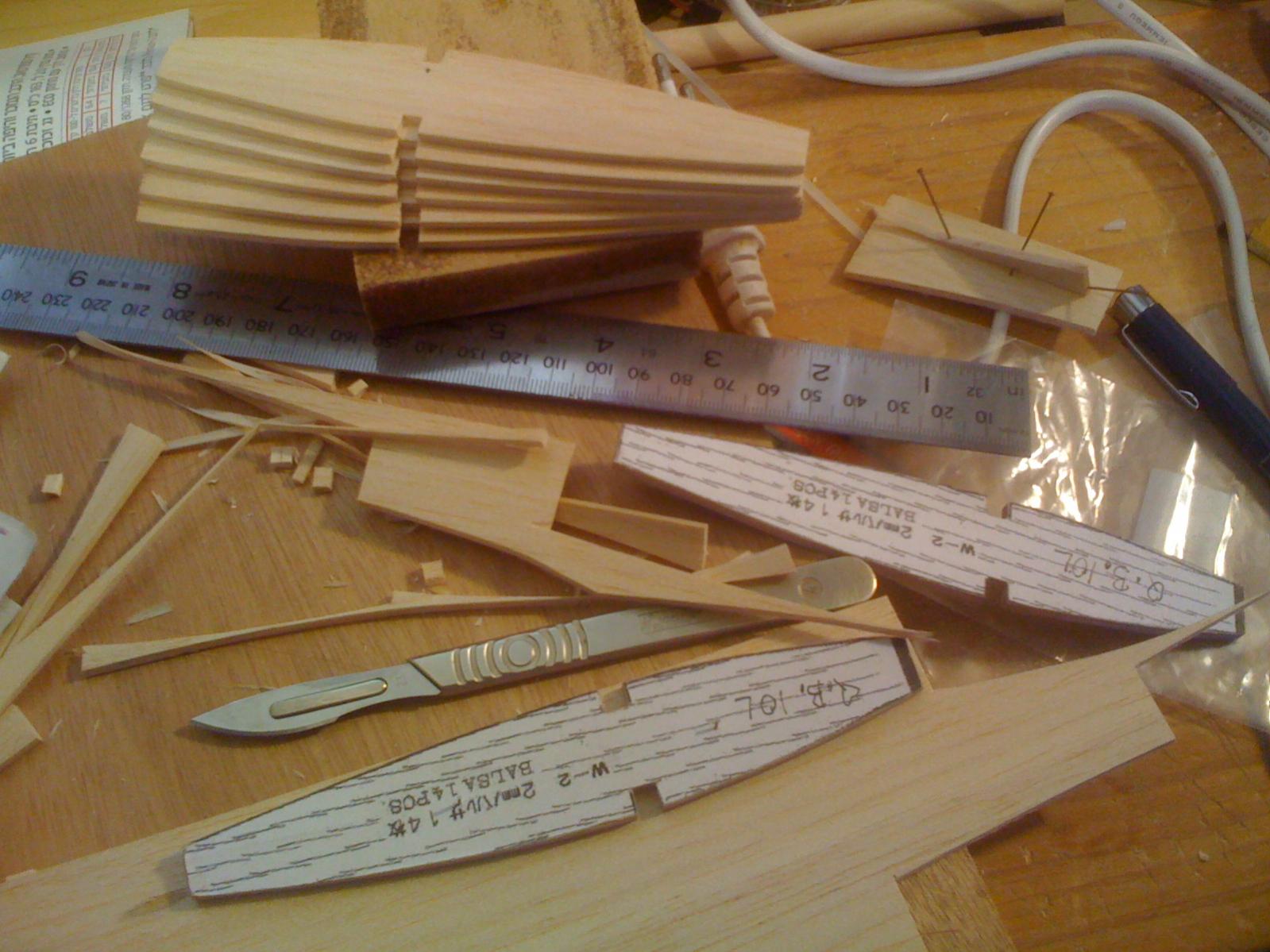

חבילת פרופילים הכנתי אחד אחד בחיתוך עם סקלפל
קובץ מצורף 81420

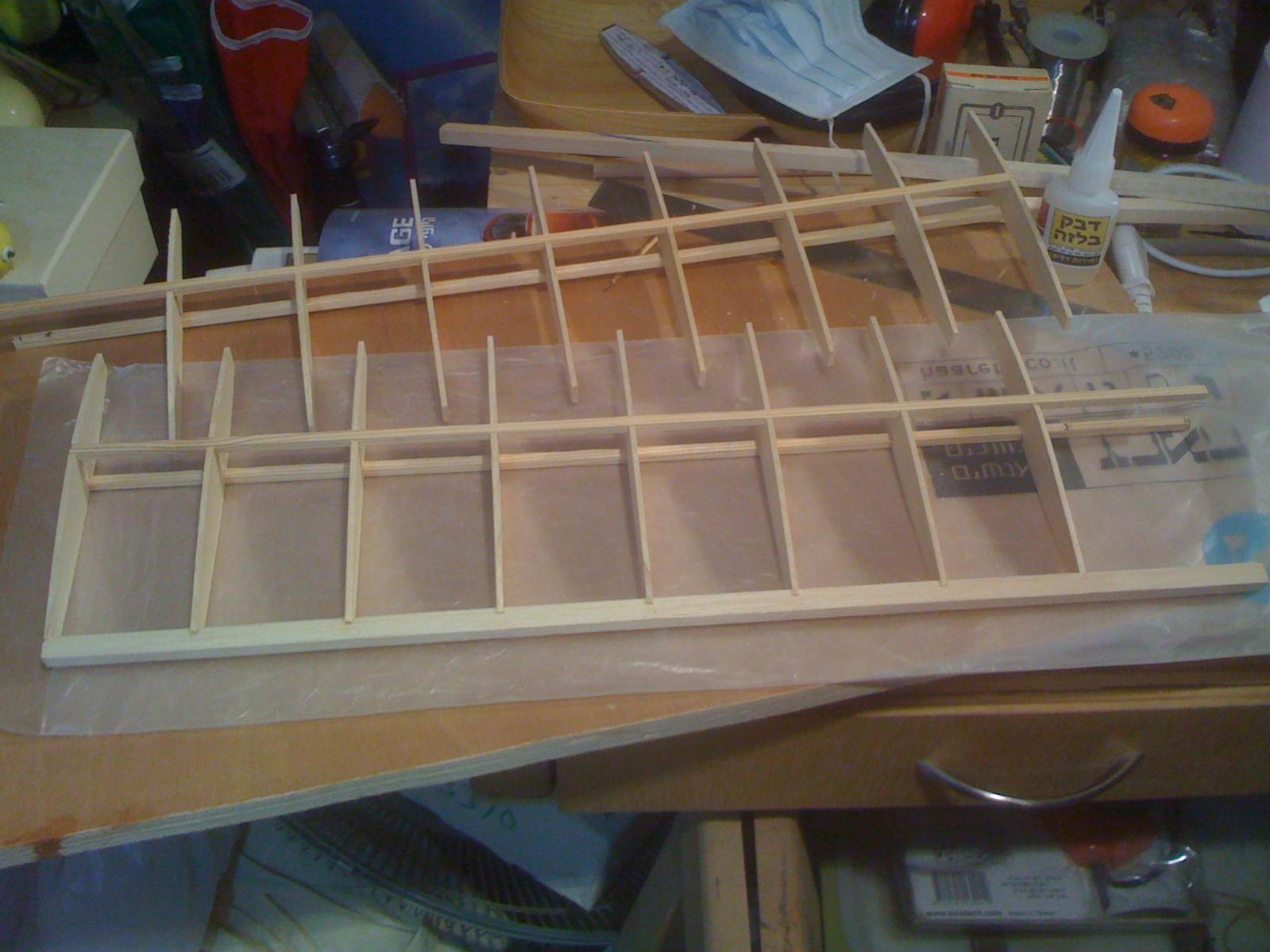

בניית הכנף
קובץ מצורף 81421
מבט צד, קורות אורן 5X5
קובץ מצורף 81422
שפת זרימה 10X10 משוייפת לטרפז על פי הסימונים
קובץ מצורף 81419
אני משתמש בדבק בלזה יענו משהו בסגנון דבק אצטון כך שהכל נבנה באויר בזמן התייבשות מהיר.
המשך יבוא...
איתי
יפה מאד, כייף לראות שרשורי בנייה כאלו.
רק תגדיר מה זה ״קטנצ׳יק״? נתונים של אורך ומוטת כנף? מהשרטוטים לא הצלחתי להבין מה סדר הגודל של הטיסן הסופי
ווי גם אני בניתי כזה לפני 25 שנה
כמדומני יותר גדול אני זוכר את השם QB ואת צורת הפרופיל ,אולי בגלל שהייתי ילד הוא נראה לי גדול יותר
יש לך תוכניות של גדול יותר ?
עשה לי חשק
ידידי היקר, על זה נאמר ביידיש: בראוו עליכ... :cool:
אין דבר שיותר מעלה בי חיוך מעוד מישהו שלוקח כמה חתיכות בלזה וגורם להם השבחה מעופפת.
איתי, רק טיפ קטן אחד: לסקאלפל, להב מס 11
אתה תהנה ממנו יותר
ואני מבין ממך שהשגת את הדבק שדיברנו עליו
יופי של טיסן !
רק נראה לי שכדאי להקטין לו את הדיהדראל.
מערכות הרדיו היום הרבה יותר קטנות וקלות, אתה רוצה להשאר צמוד לתכנון המקורי ולהשאיר אותו 3 ערוצים או שתוסיף גם שליטה בהגה כוון ?
זה מה שנקרא אצל איתי "קטנצ'יק" - ראה מסגרת אדומה.ציטוט:
נכתב במקור על ידי Friman
אז זה ה״גדולצ׳יק״?ציטוט:
נכתב במקור על ידי umbo
http://www.hippocketaeronautics.com/...?image_id=2978
מנוע 25, מוטה 120?
נראה טיסן חמוד לאללה לבנייה ולהטסה.
איתי שמח לראות שהתחלת לבנות נראה אחלה עד כה, בטוח שיצא מעולה בסוף! תהנה מהבנייה :)
עמית
מחכה להמשך...
מצפה בקוצר רוח לעידכונים...
חבר׳ה אני בסופש במצפה רמון
פעמיים בשבוע במועדון בירושלים
פעם בשבוע בייבי סיטר נכדים
פעם בשבוע אופניים
פעם בשבוע הטסה
אז אני לא יכול לגמור טיסן ביומיים
מתקדם לאט אבל בטוח
תמונות יגיעו
אז מה עם הכנף?

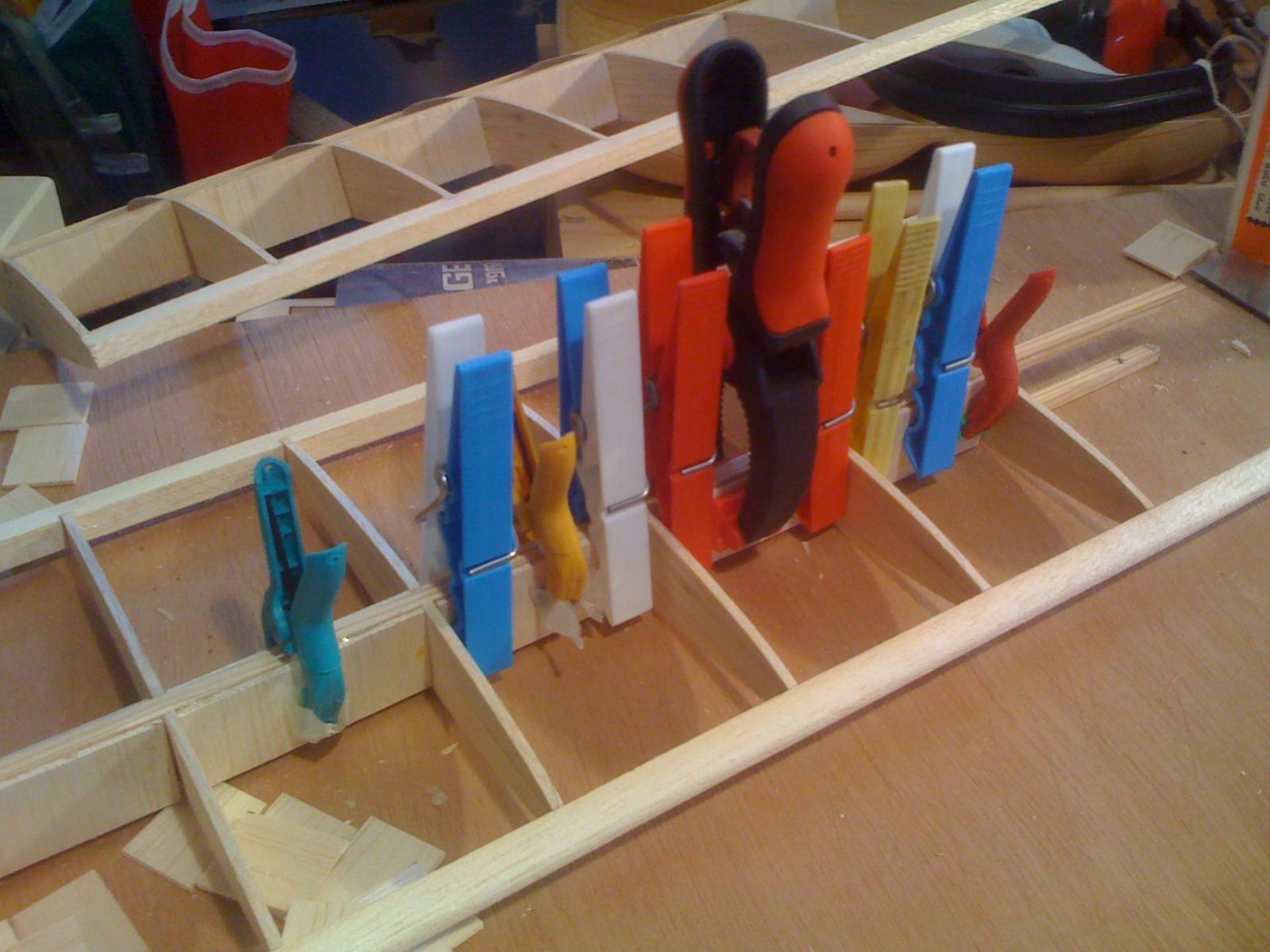

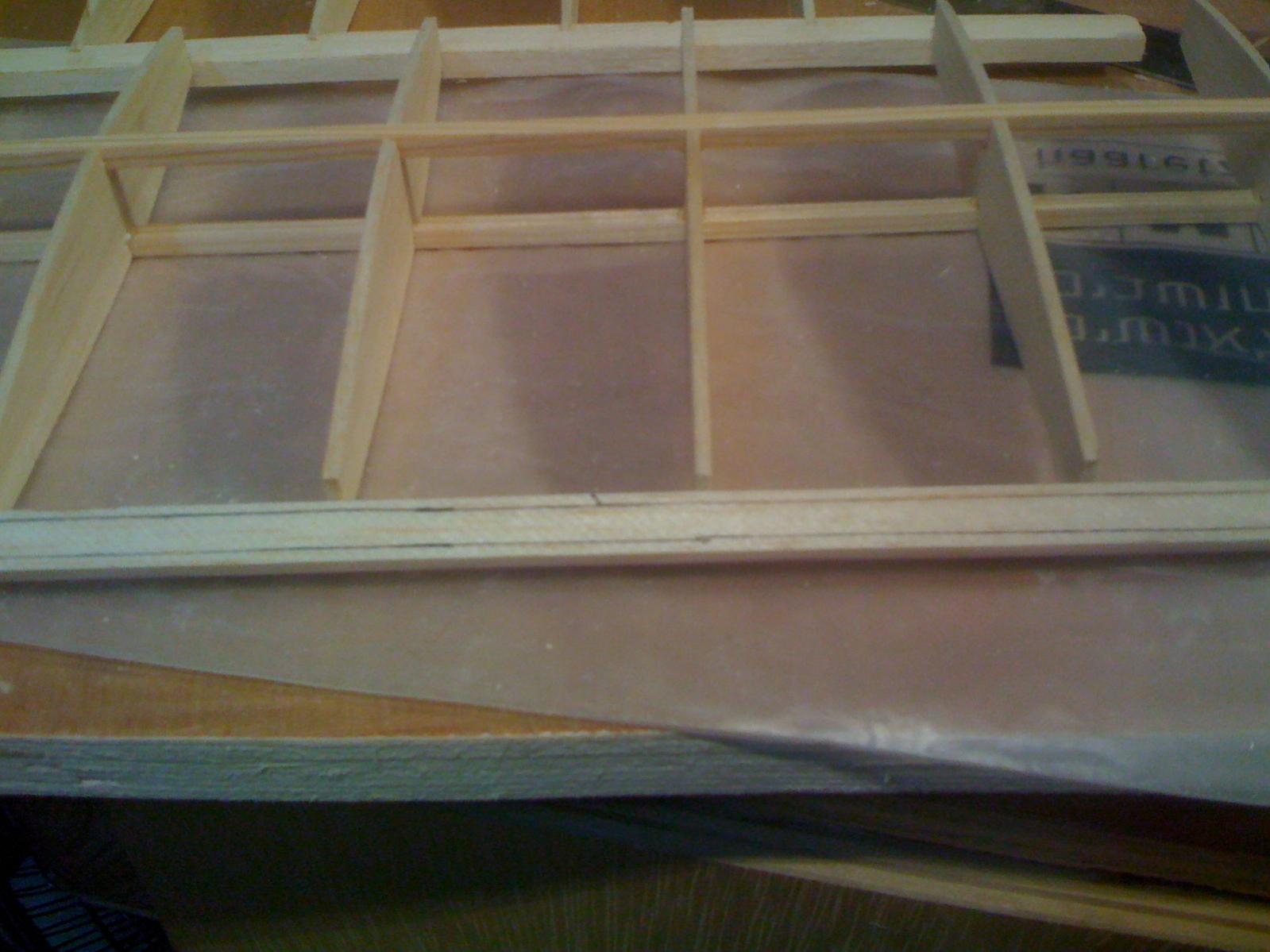

סגירת בתים בבודדת
קובץ מצורף 83071
ובצרורות
קובץ מצורף 83072
הדבקת מחזקי דיהדרל לכל חצי כנף בנפרד
קובץ מצורף 83073 קובץ מצורף 83074
הדבקת שני חצאי הכנף
קובץ מצורף 83075 קובץ מצורף 83076
פרופיל מרכזי עם מגרעת לסרוו
קובץ מצורף 83077

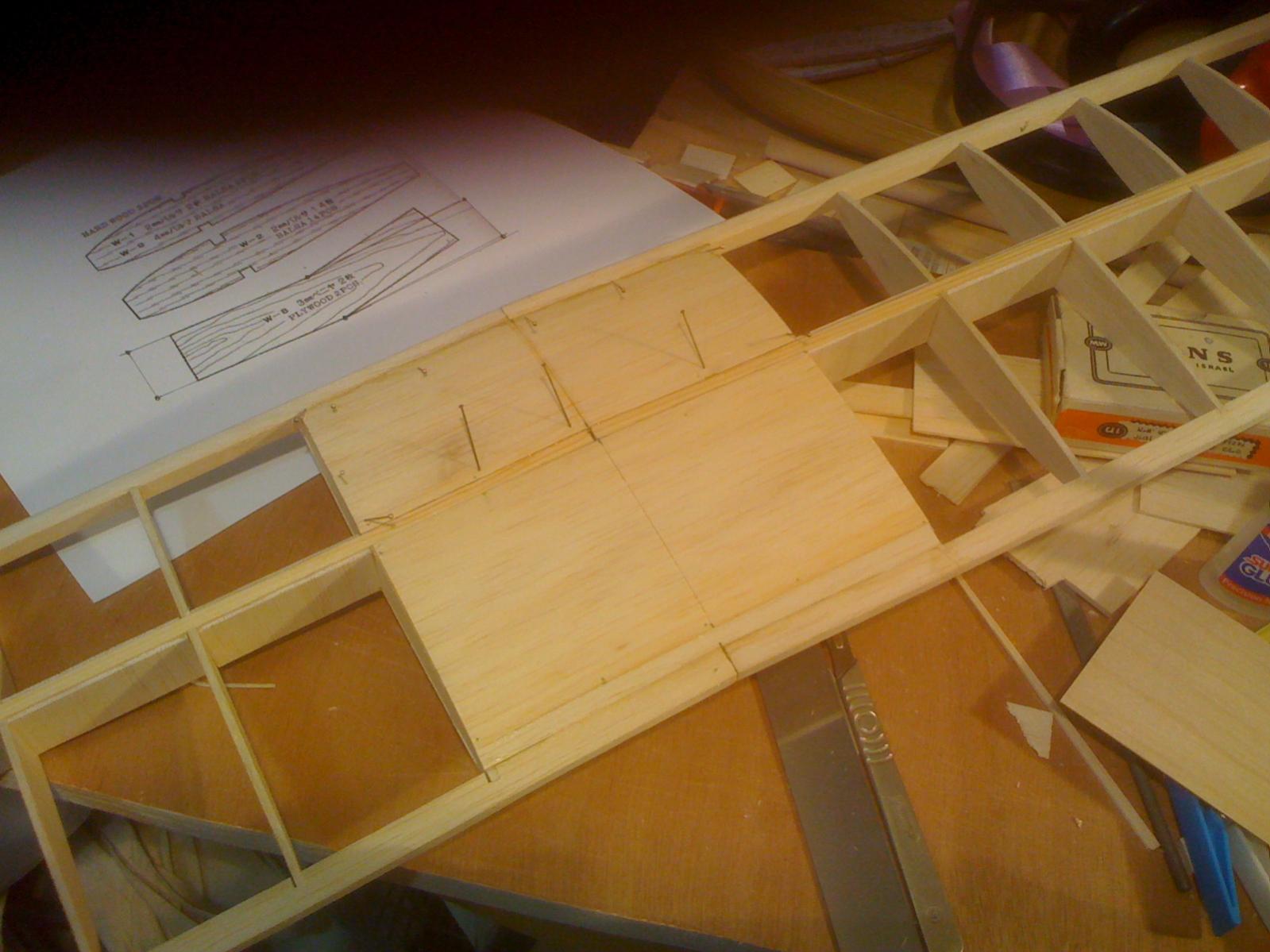

ציפוי שורש הכנף
קובץ מצורף 83078

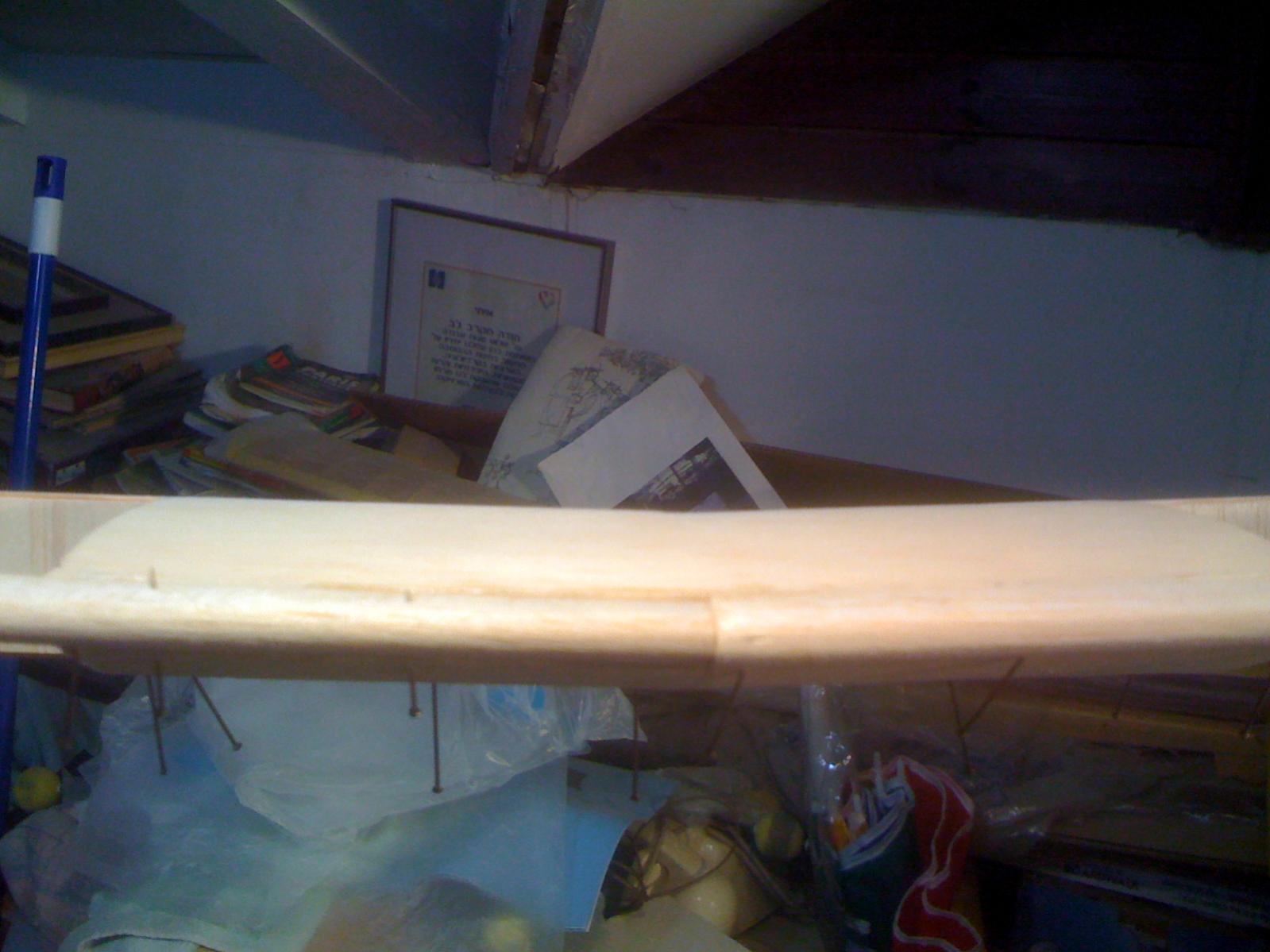

הדיהדרל נמוך מזה שבתוכנית
קובץ מצורף 83079

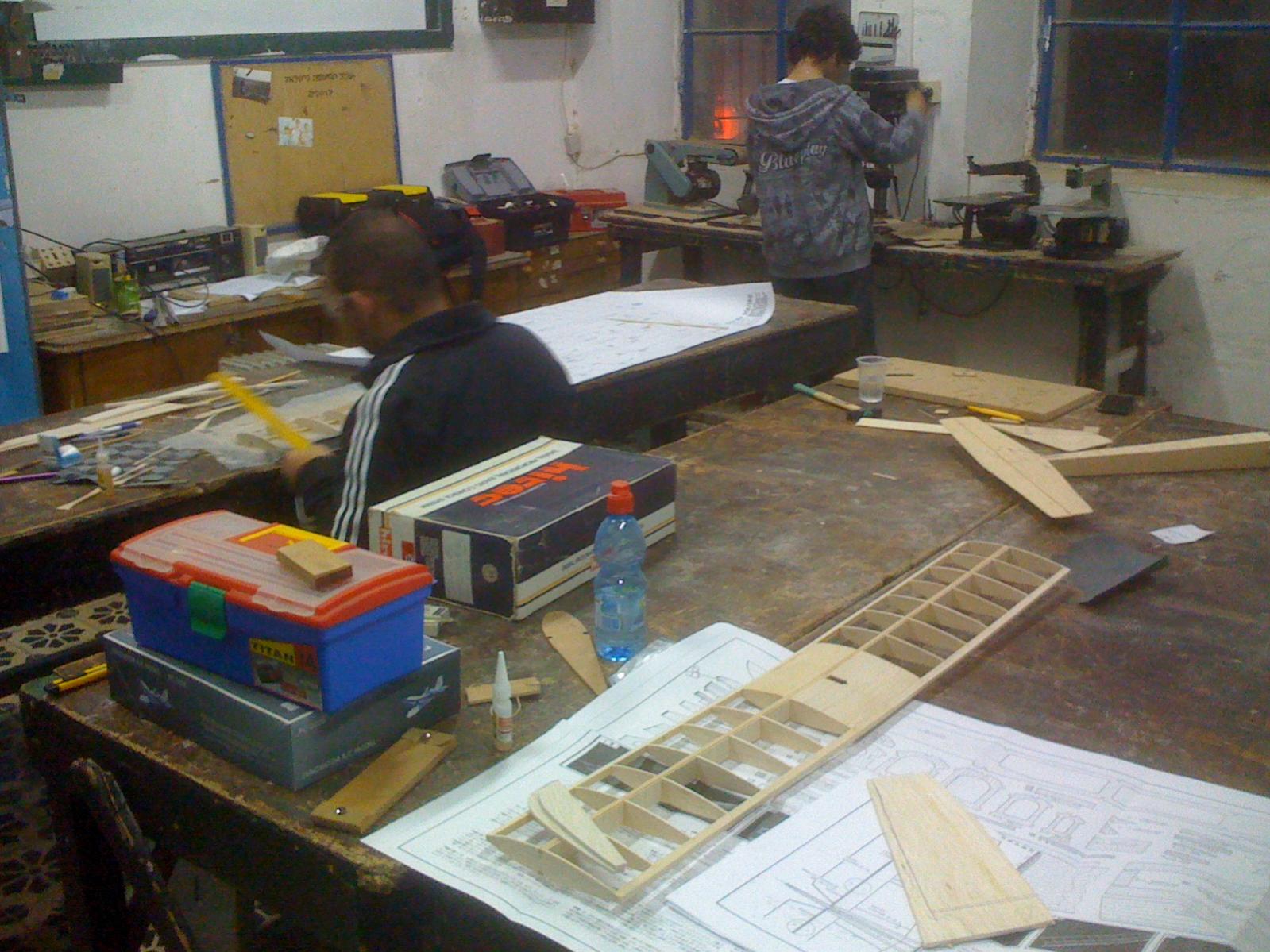

הבאתי להראות את הכנף בקלוב התעופה ירושלים
קובץ מצורף 83070

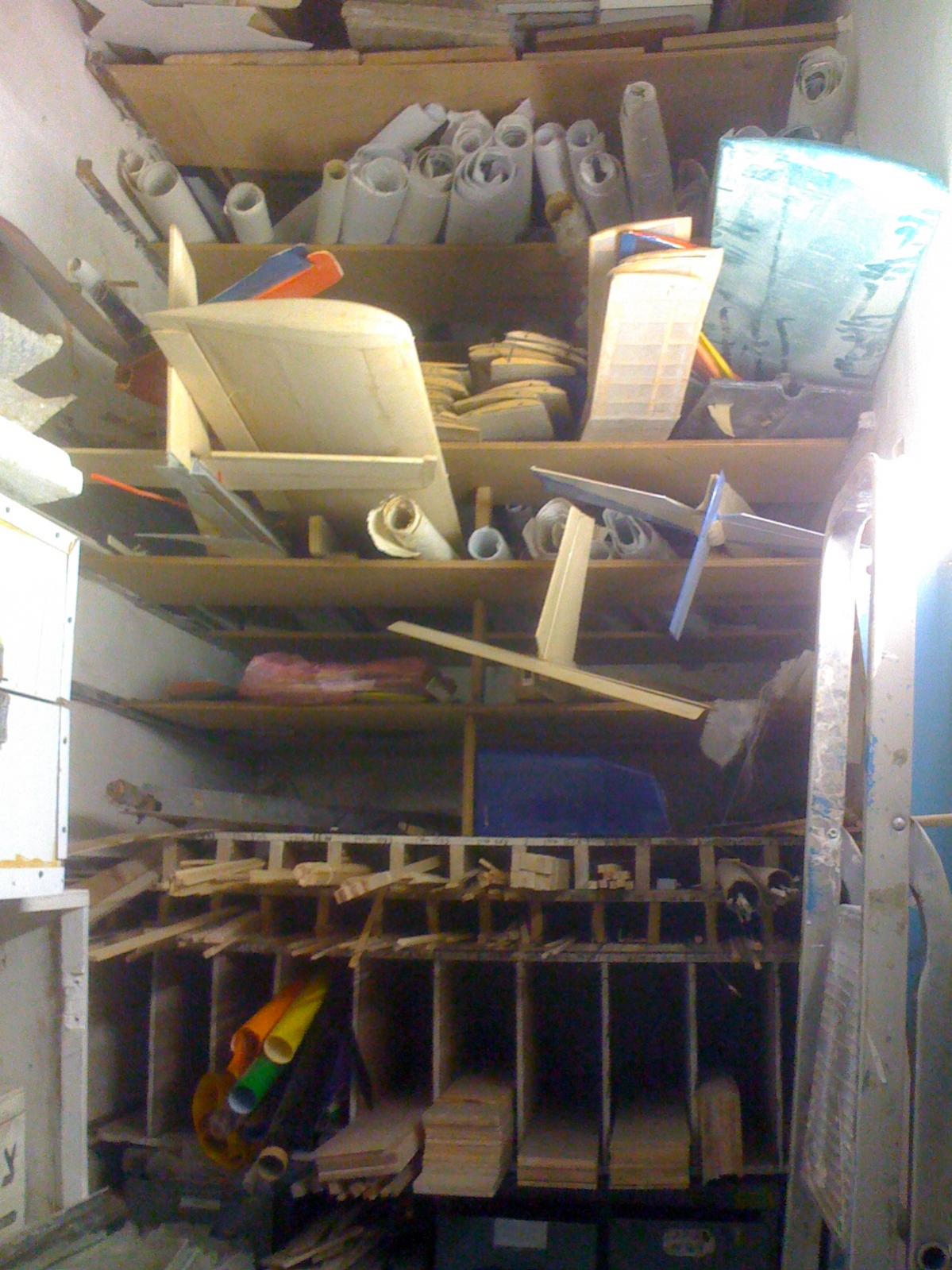

תזכורת קצרה
קובץ מצורף 83081
קובץ מצורף 83080
לכל אלה שהיו פעם ויצאו לחיים יותר מעניינים בתקווה שיחזרו לטיסנאות עם הילדים והנכדים :)
אז ככה, תאמינו לי שחתכתי את שני צידי הגוף לפי התוכנית מבלזה 3 מילימטר, שייפתי והתאמתי את שני הצדדים כשהם מחוברים בסיכות.

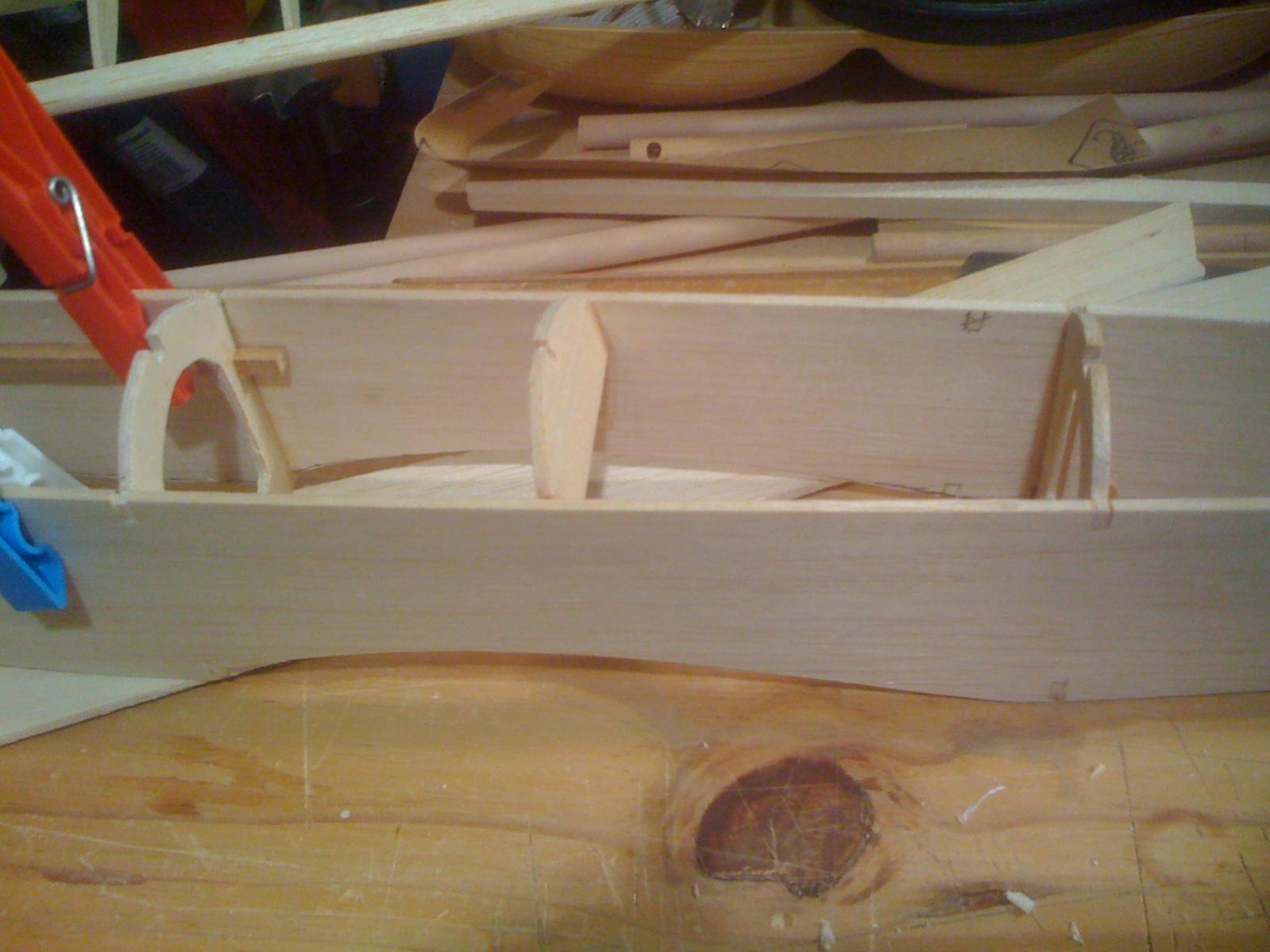

שלב ראשון חיתוך החריצים בגוף עבור החציצים
קובץ מצורף 83083 קובץ מצורף 83084

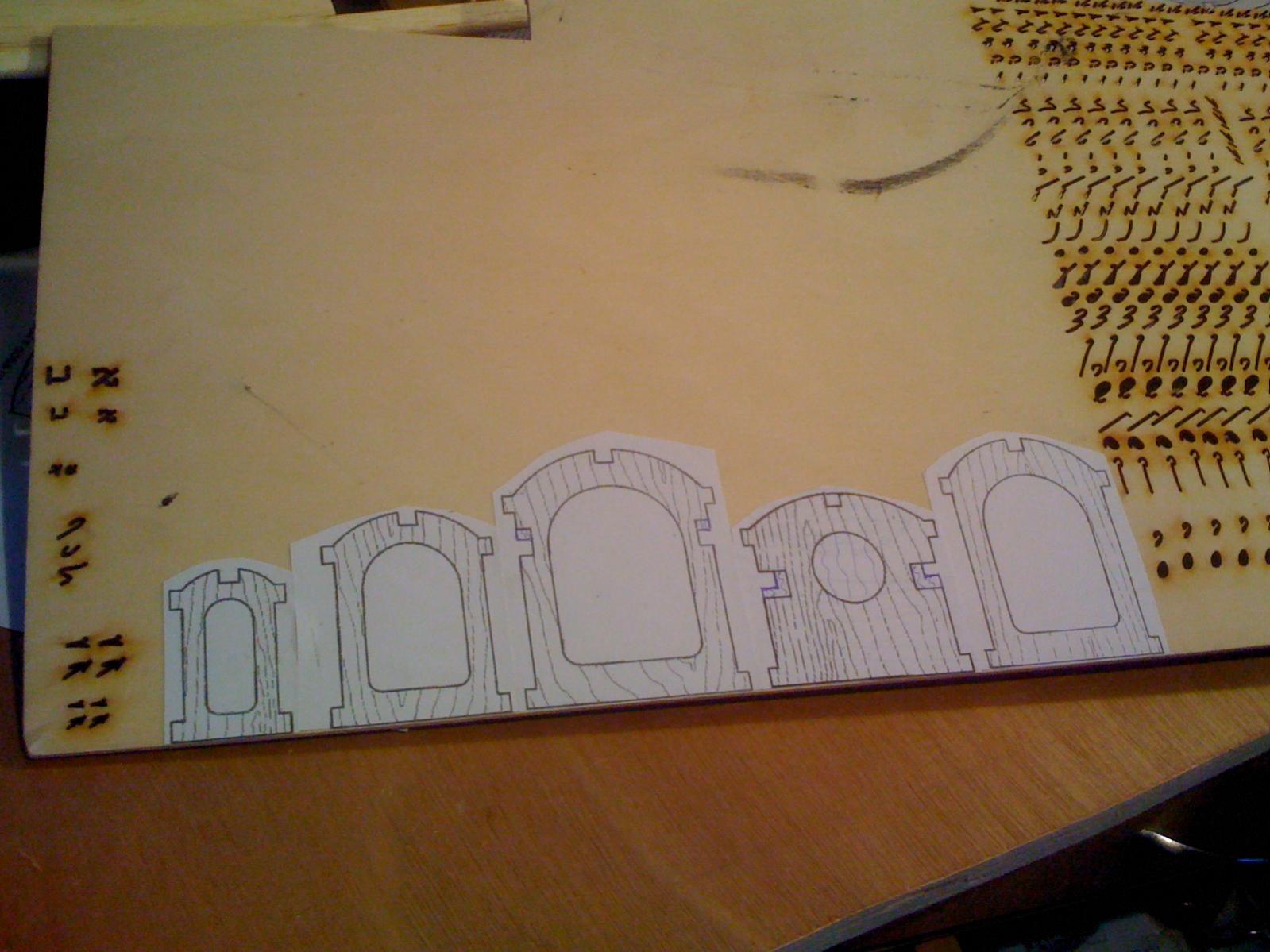

את החציצים העתקתי מהתוכנית והדבקתי על דיקט 3 מ"מ
קובץ מצורף 83085
קדחתי חורים בכל חציץ עבור המשור החשמלי
קובץ מצורף 83086

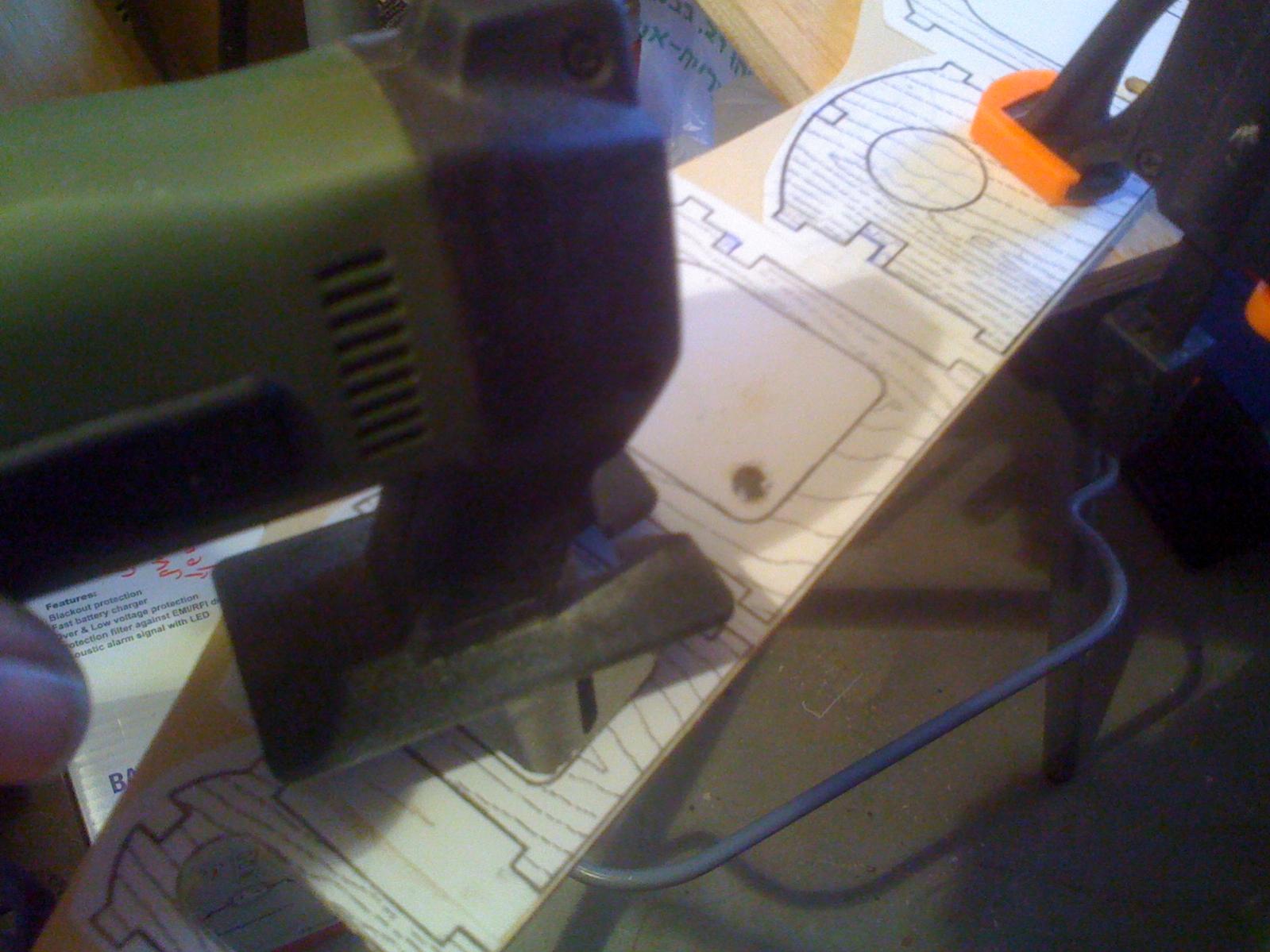

החיתוך נעשה עם ג'יגסו ידני פרוקסון
קובץ מצורף 83087

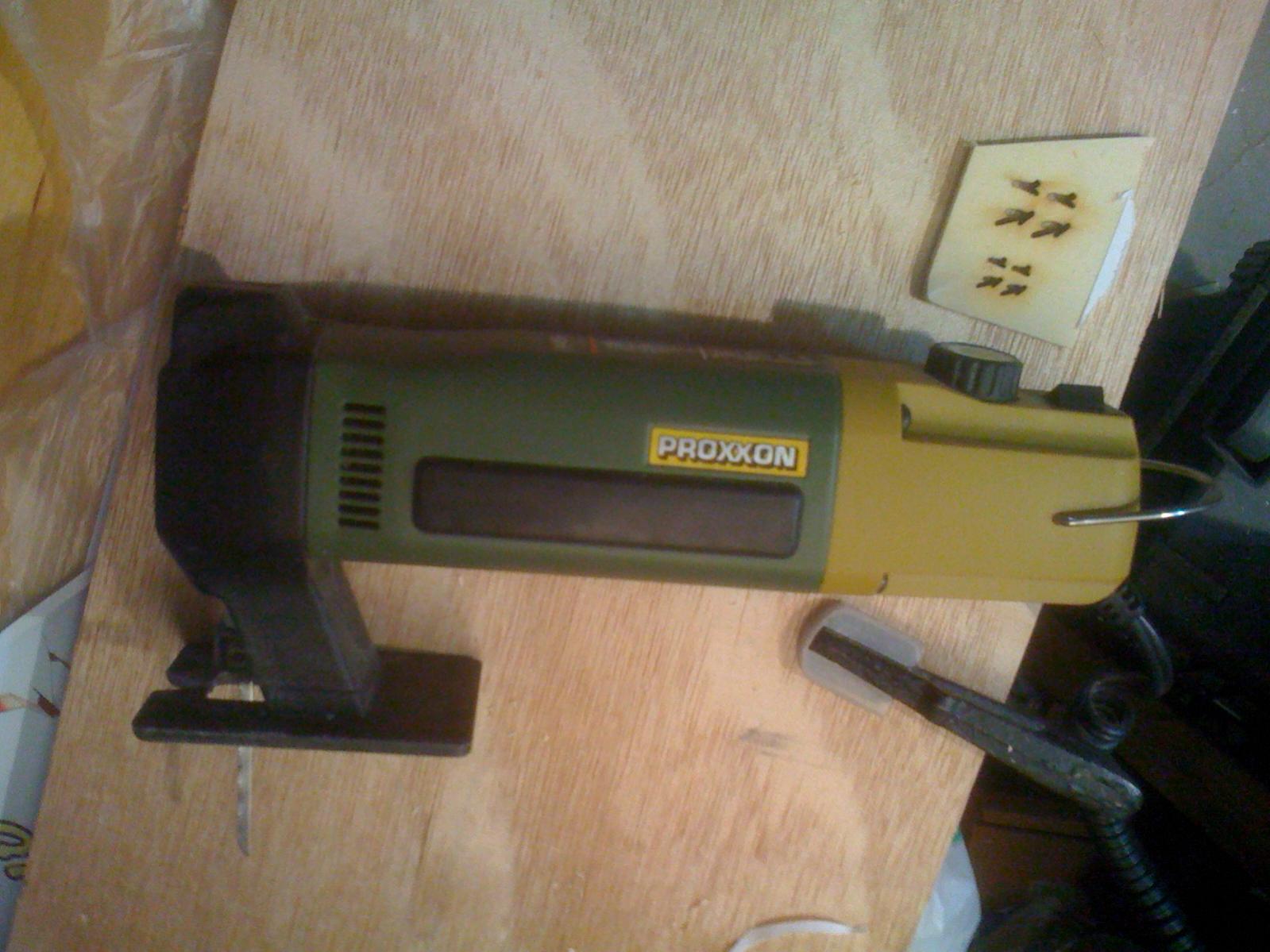

זה הפרוקסון קובץ מצורף 83088

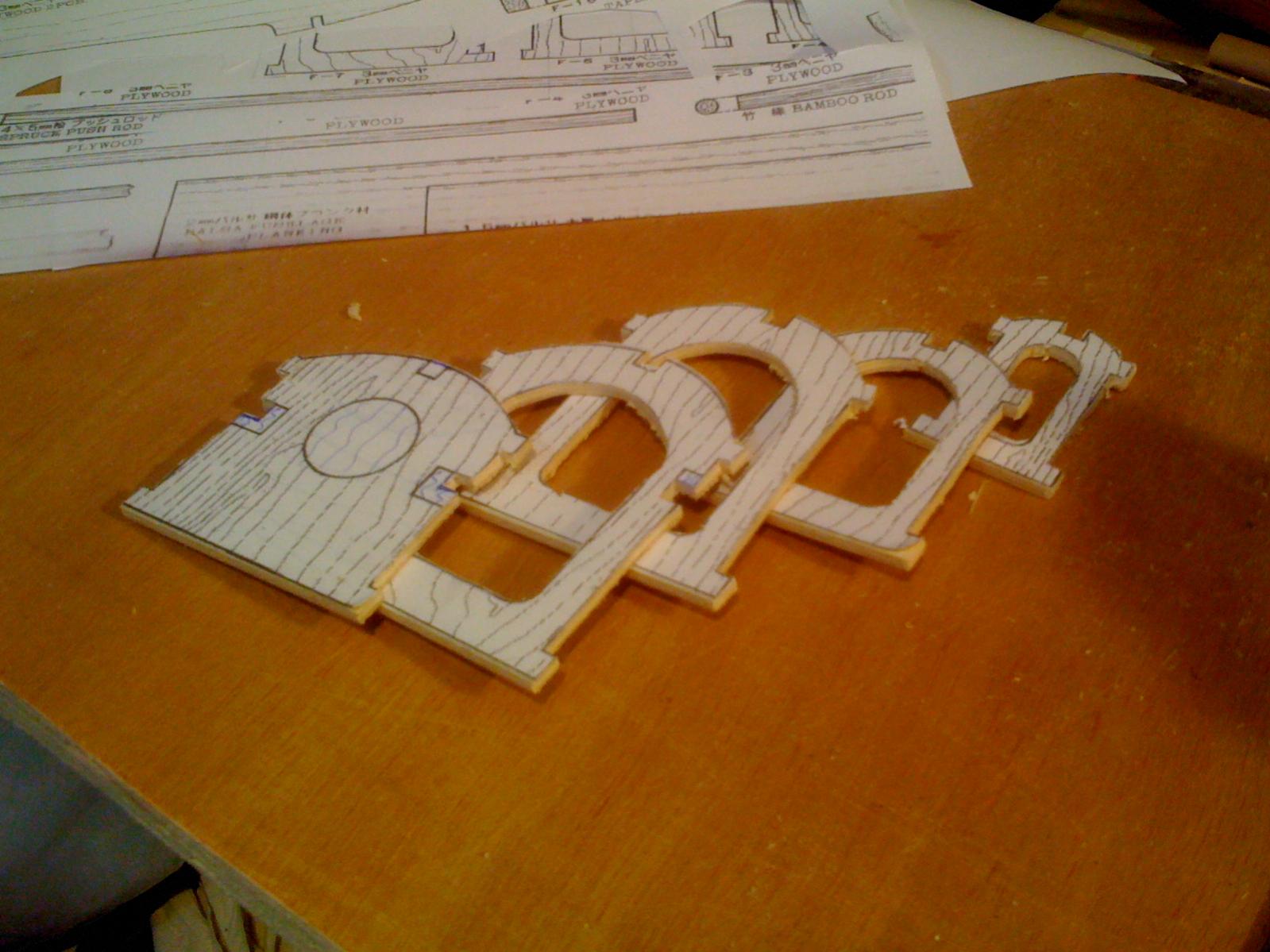

אז יש לי חציצי דיקט
קובץ מצורף 83089

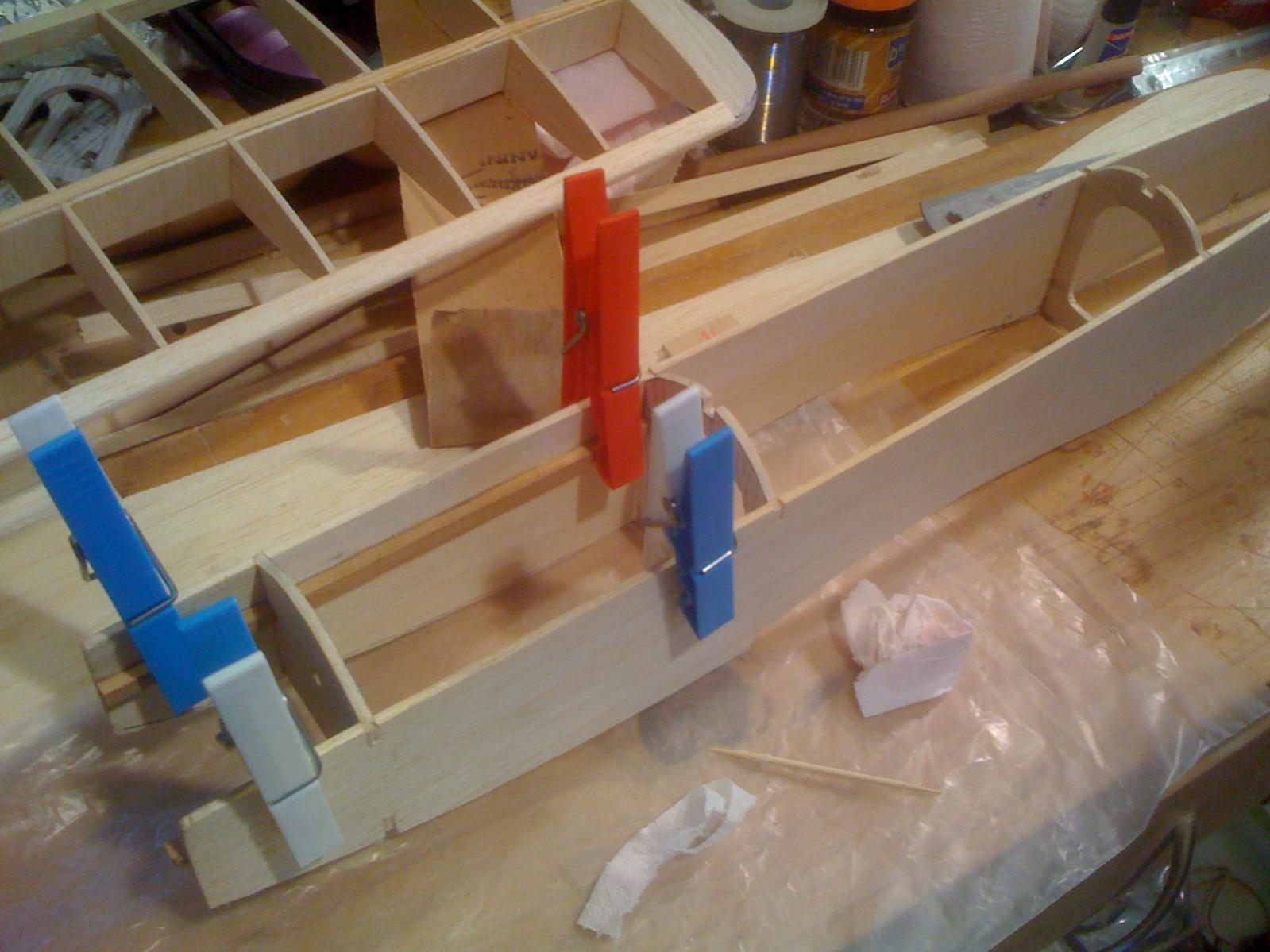

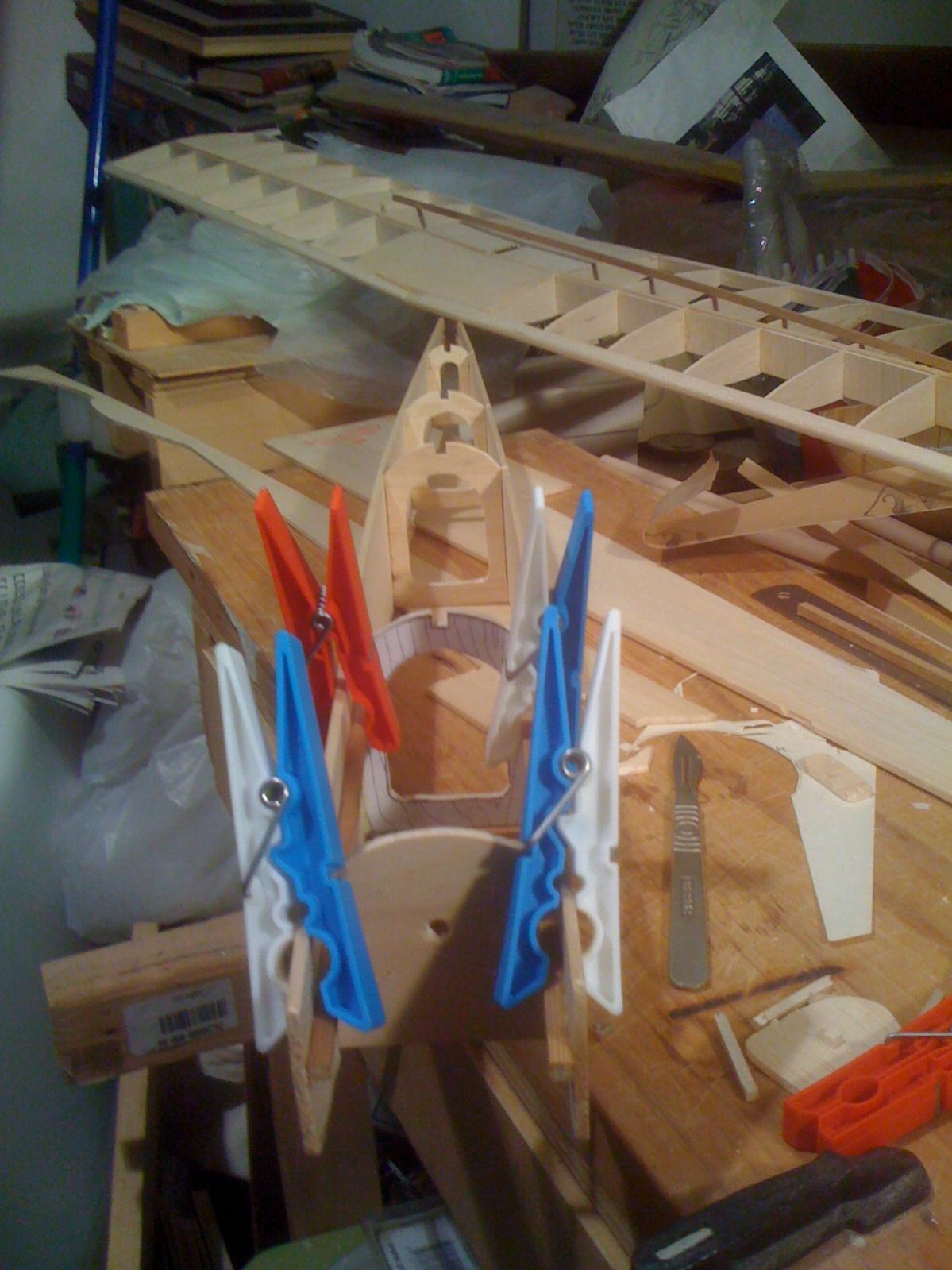

בשני הקדמיים השתמשתי בחציצי הדיקט והדבקתי עם דבק אליפטי כשהם מחוזקים בקורת אורן 5X5
קובץ מצורף 83090
את החציצים האחוריים חתכתי מבלזה 3 מ"מ בעזרת חציצי הדיקט כשבלונות.
קובץ מצורף 83091
כל החציצים מודבקים ורואים כבר גוף
קובץ מצורף 83092 קובץ מצורף 83093
כמובן חציץ לפנל מכשירים לתא הטייס
קובץ מצורף 83094

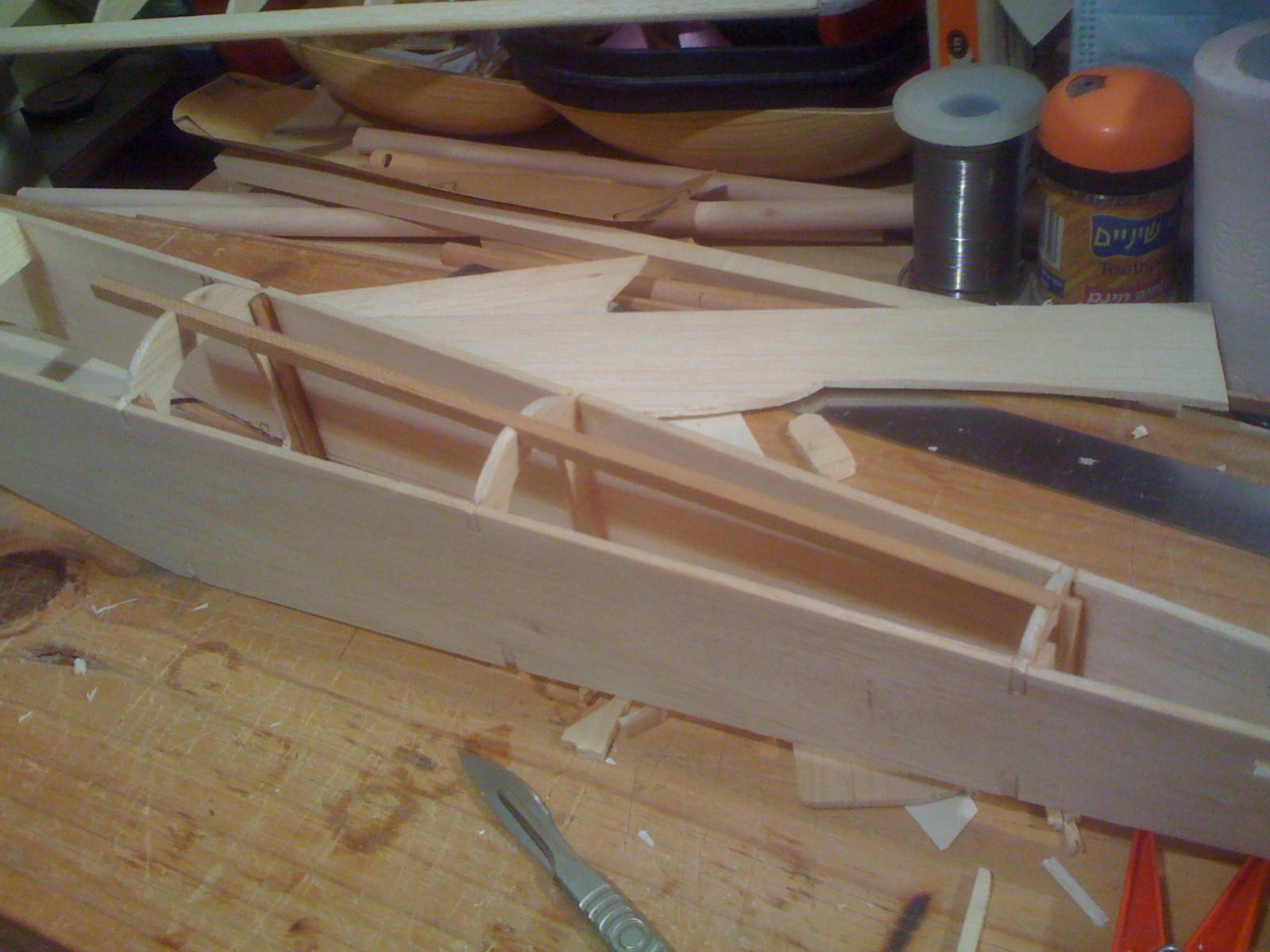

חלק עליון אחורי מחוזק עם קורת אורן 5X5
קובץ מצורף 83095
עכשיו כבר רואים טיסן
קובץ מצורף 83096 קובץ מצורף 83097

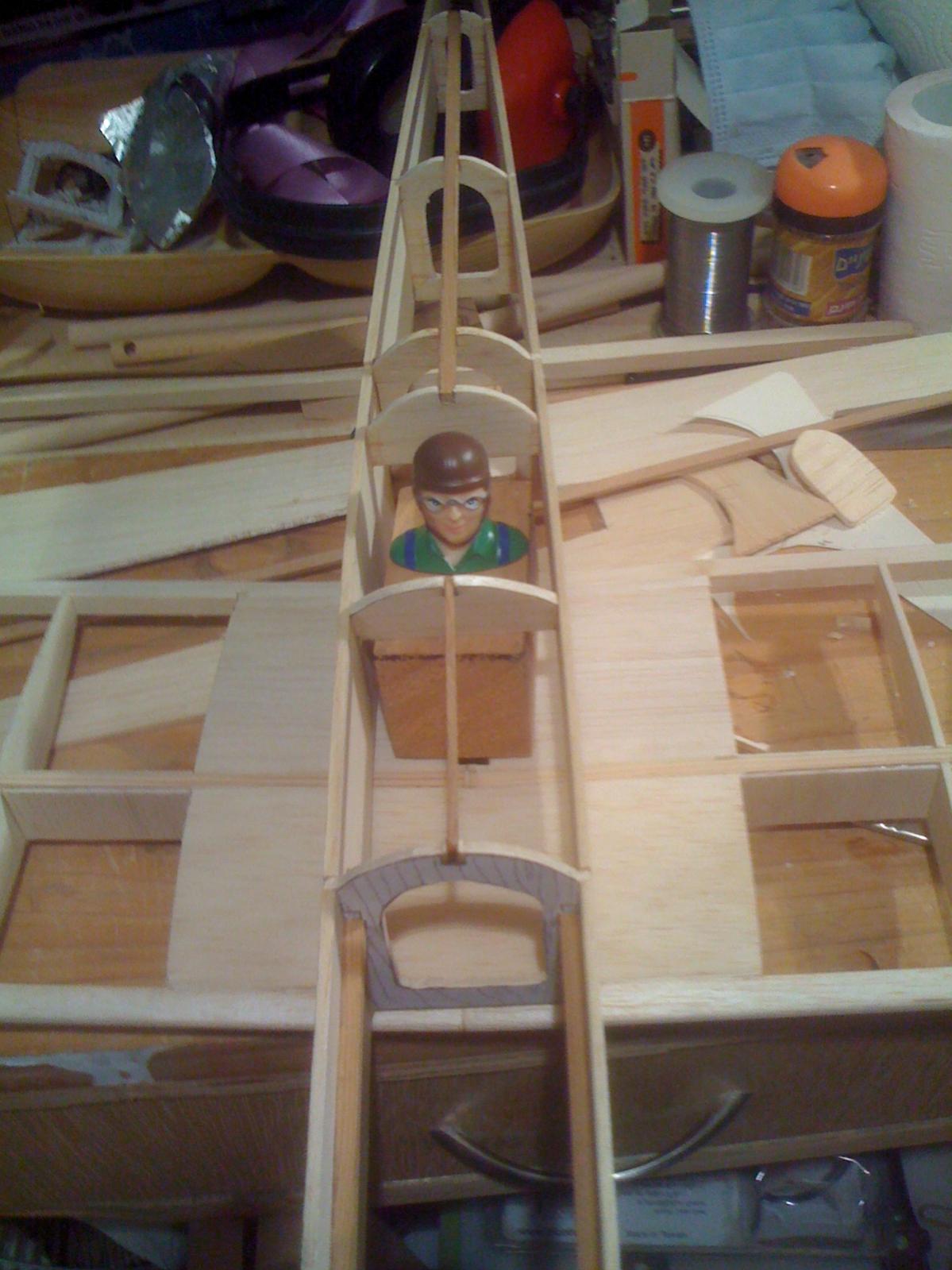

והטייס יכול לבדוק כבר את המיקום של התא שלו
קובץ מצורף 83098
לצורך עיגול הגוף בחלק התחתון מפצלים קורה לשני משולשים
קובץ מצורף 83099
ומדביקים בחלק התחתון של הגוף
קובץ מצורף 83100

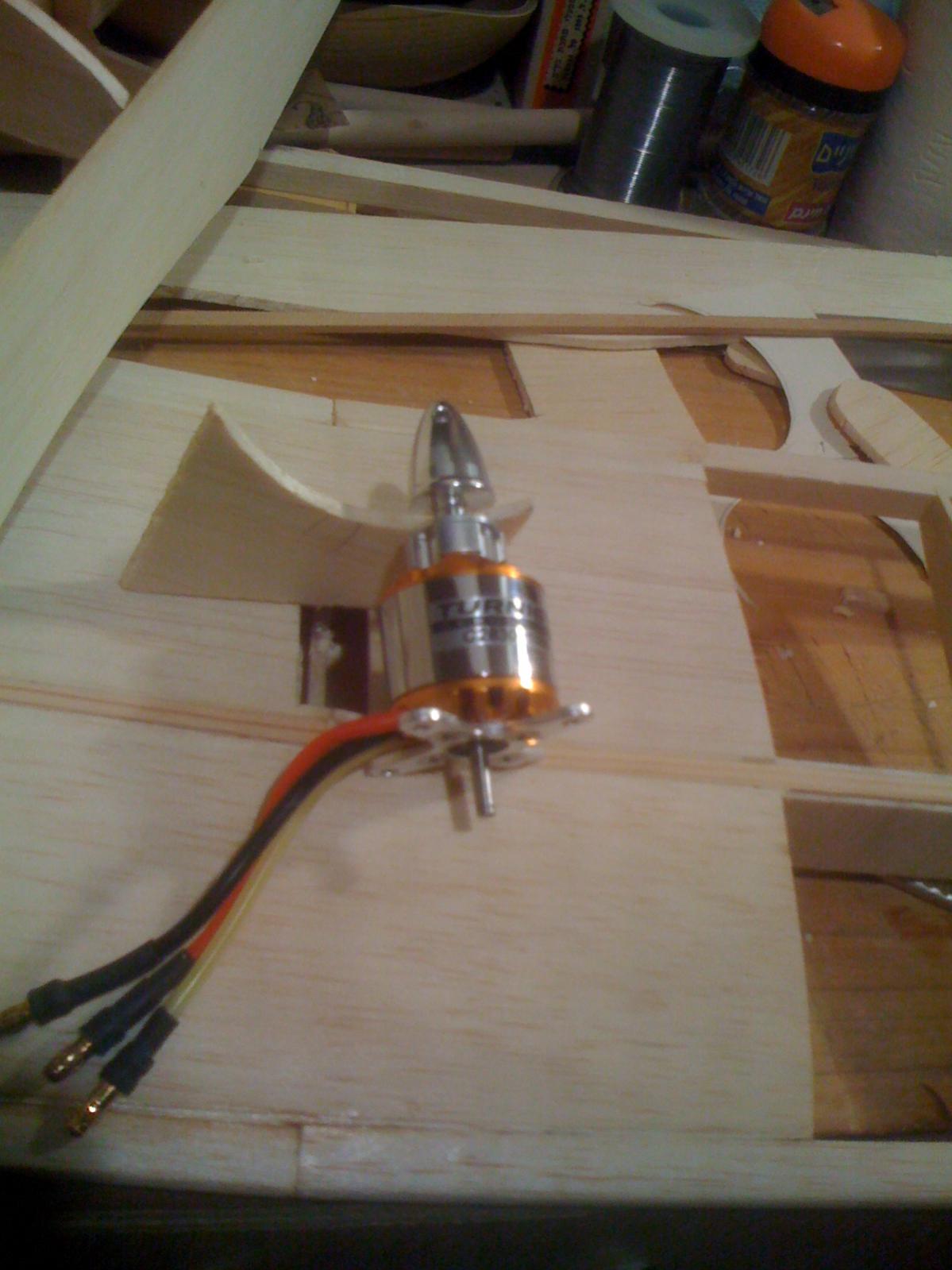

וסתם לשם הסקרנות אני מתכוון לשים את המנוע הזה איפה ששמים מנוע של טיסן
קובץ מצורף 83082
turnigy C2830-1050
:cool:
לאט לאט אבל בטוח..
יפה לראות עבודה נקייה ומדוייקת.
לא הבנתי למה לחתוך את החוצצים האחוריים מדיקט 3 מ"מ רק בשביל שבלונה ובסוף להתקין חוצצים מבלזה? אלא עם כן הכוונה לייצר שבלונה לחניכים.
אננס - אני לא יודע אם חניכים יבנו את הטיסן הזה, נראה אחרי שהטיסן הראשון ימריא וירד בקלות.
המעבר מדיקט לבלזה זו סתם החלטה של הרגע האחרון, כאילו חסכון במשקל. מה שכן זה הרבה יותר נוח לחתוך בלזה באמצעות שבלונת דיקט.
בשונה ממה שאתה עשית אני מתקין סרוו אחד בכנף במרכז ולא שניים. התקנת שני סרוואים מתאימה למאזנות קצה או לטיסנים גדולים. ברגע שהמאזנות לכל אורך הכנף מספיק סרוו אחד בטיסנים קטנים כמו זה.
איתי
תודה איתי,ציטוט:
נכתב במקור על ידי IttaiP
אכן רואים הבדלים מהותיים בין הגישה המקצועית שלך לגישה שלי, הסרוו למאזנות הוא רק חלק קטן מזה.
אני בשמחה אעקוב אחרי השירשור שלך, הוא ממש מדגיש את כל הדילמות והבעיות שנתקלתי בהם.
יופי של עבודה (כרגיל....) אבל האם לא הגזמת קצת עם החציצים של הגוף ?
בקיט, צריך לעשות את זה כדי שהבונה (שליצרן אין מושג בקשר ליכולת הבניה שלו) לא יטעה וירכיב חלקים לא במקום המדויק, עקום או לא מותאם. אתה השקעת הרבה עבודה בחלקים שאם הם ישרים, בלי זיזים ושקעים הם היו מודבקים ישר וחזק באותה מידה. לשם מה ?

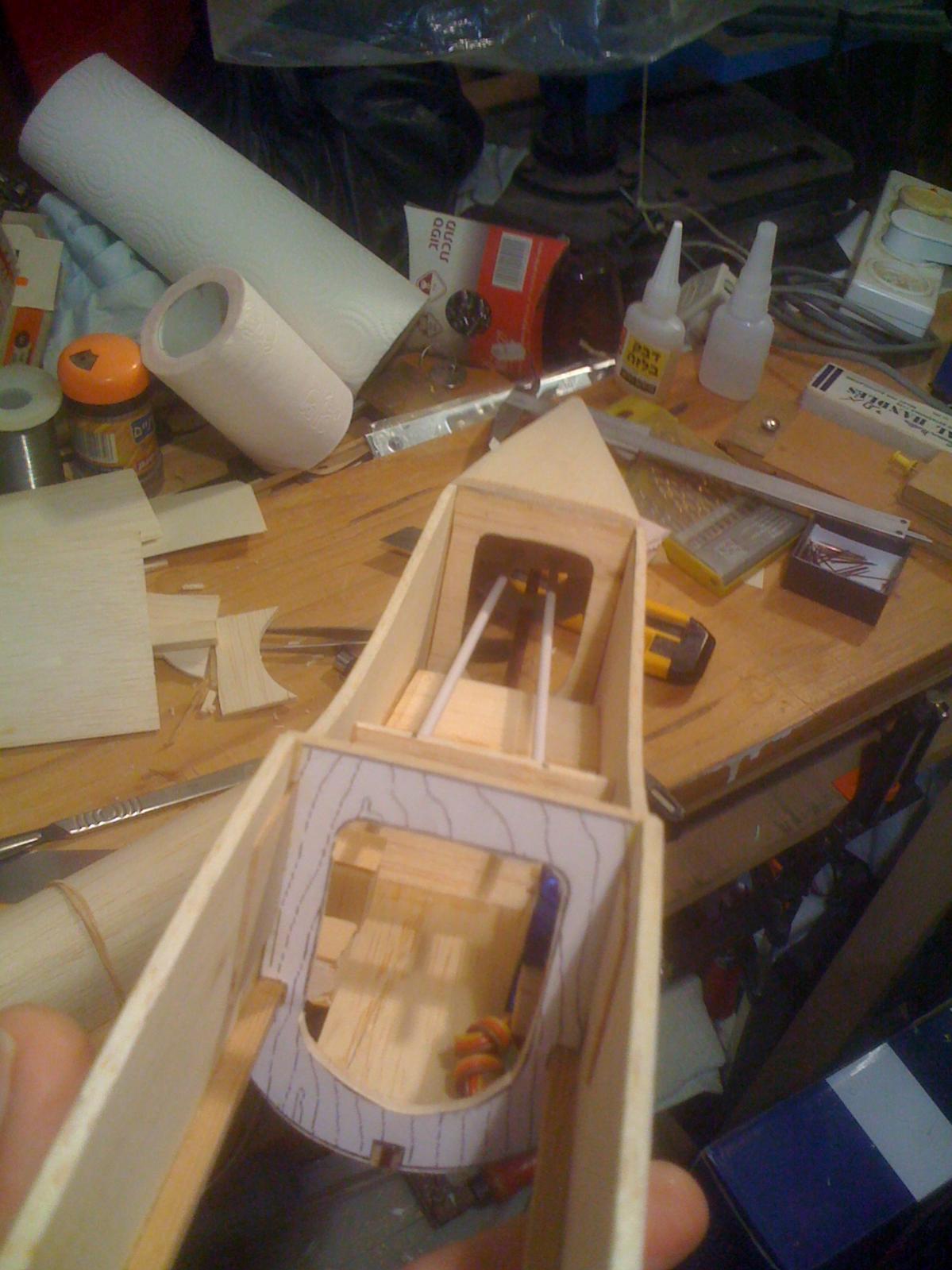

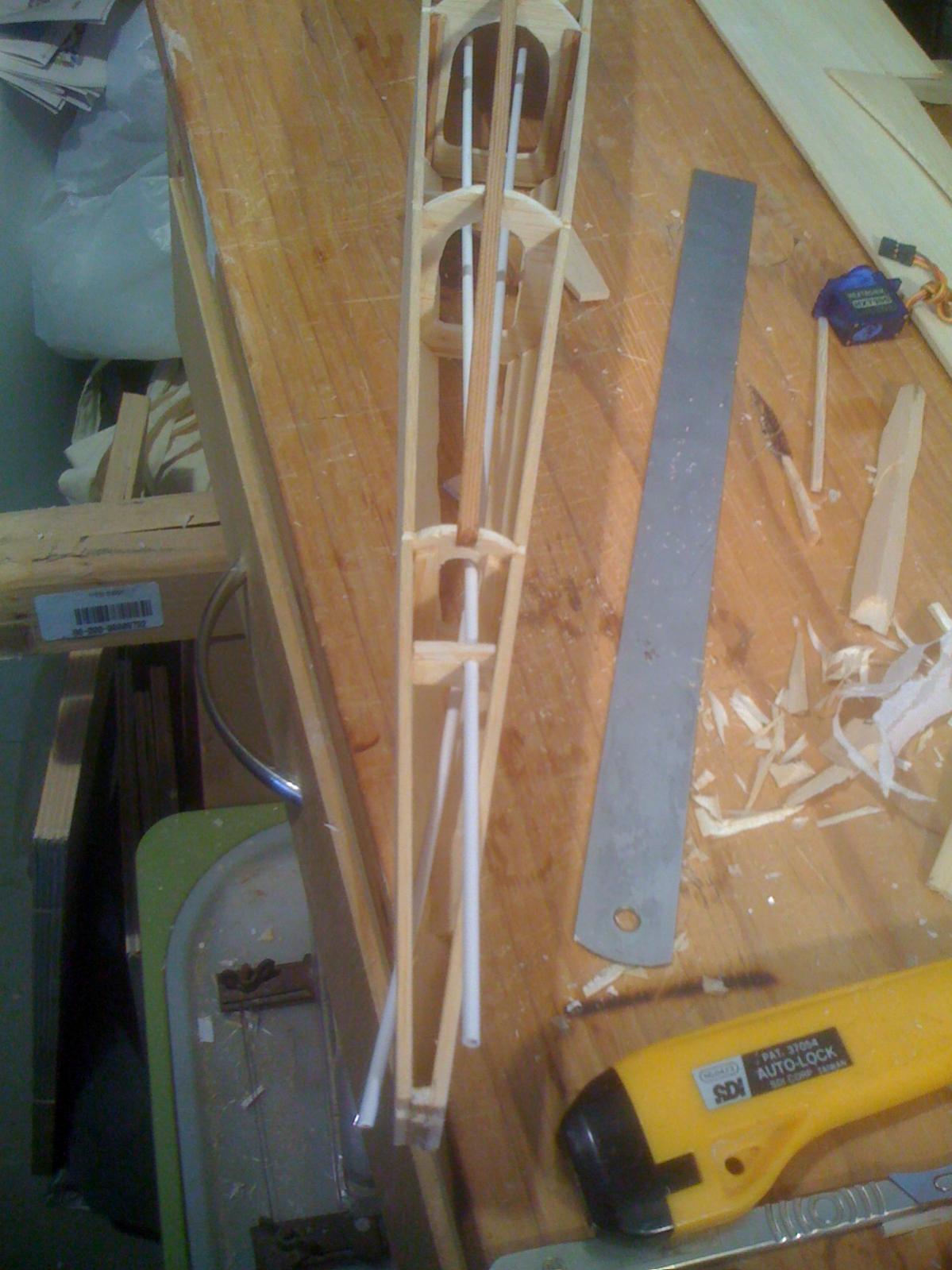

השתלת מובילים לפושרודים
קובץ מצורף 83525 קובץ מצורף 83526
השלמת הדבקת הקורות המשולשות בתחתית הגוף
קובץ מצורף 83527
הדבקת לוח תחתון ושיופו
קובץ מצורף 83528 קובץ מצורף 83529
הדבקת משטח עבור המקלט
קובץ מצורף 83530 קובץ מצורף 83531
תושבות לסרוואים 9 גרם
קובץ מצורף 83532
הרטבת לוחות 1.5 מ"מ לפיתול הציפוי העליון
קובץ מצורף 83533

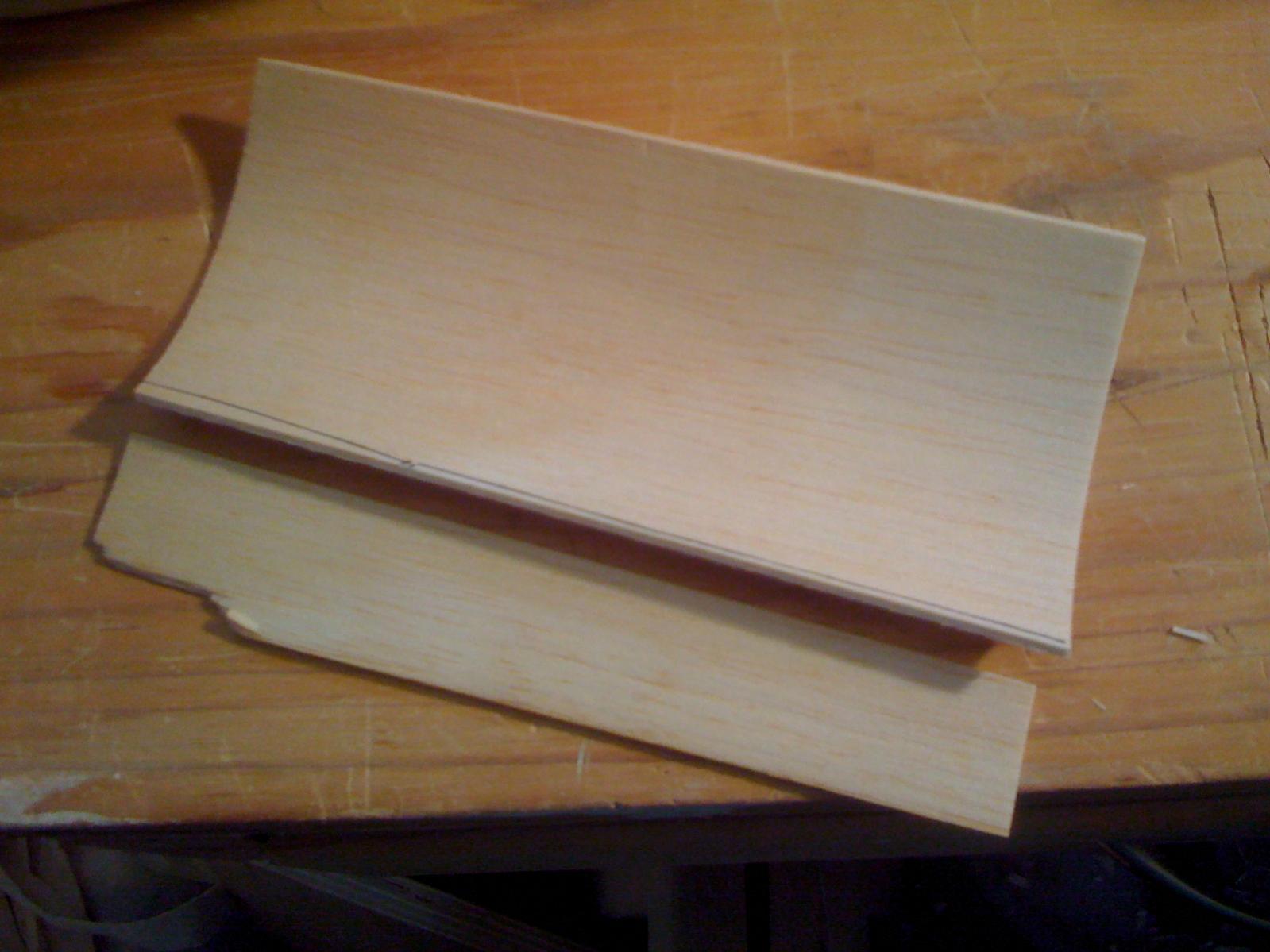

פיתול וחיתוך הציפוי העליון
קובץ מצורף 83534 קובץ מצורף 83535
הדבקת ציפוי עליון
קובץ מצורף 83536 קובץ מצורף 83537

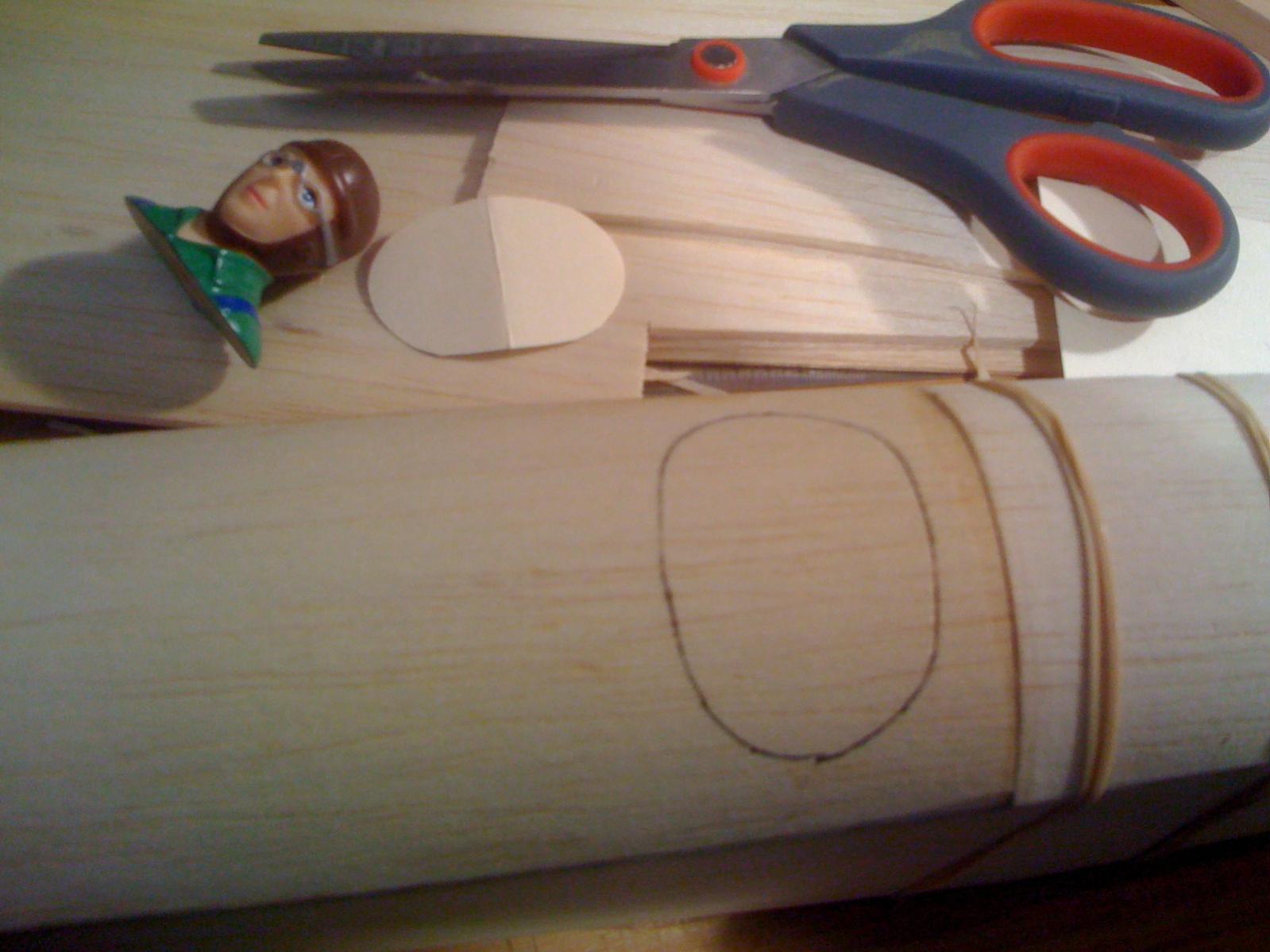

סימון תא טייס
קובץ מצורף 83538
יש טייס מתאים
קובץ מצורף 83539
זהו, גוף אחורי מצופה
קובץ מצורף 83524
מושלם,
אכן מוציא לי את העיניים....
אולי בטיסן הבא אני אשקיע יותר...
מושלם... מושלם...
בסוף כל טיסן כזה מחבק את אמא אדמה :(
מה שכן אלו אנרגיות אחרות של בנייה שונות מאלו של ההטסה :)
לא צריך להוציא את העינים, הנסיון מגיע עם הבניה, כשלומדים על מה חשוב להקפיד ומתי אפשר "לחפף".ציטוט:
נכתב במקור על ידי אננס
אתה בהחלט יכול לעשות לטיסנים שלך מקצה שיפורים ולהעלות אותם בדרגת הבניה.
מה שמאוד כדאי למתחיל זה לא להגדיל תוכניות כי אז עובי החומרים שבתוכנית לא מתאים לחוזק שצריך במבנה הטיסן החדש ומתחיל להיות בלגן באיכות הבניה. בחירת החומרים (מימדים וחוזק\משקל) לחלקים השונים של הטיסן, הוא חלק חשוב מהצלחת הבניה של טיסן.
יופי של הדגמת פרטים שחסרים לבונים מתחילים.ציטוט:
נכתב במקור על ידי IttaiP
כניראה בכל זאת אפשר לעשות הדרכת בניה (לא מושלם, אבל בכל זאת משהו) באינטרנט :)
לגבי תוכניות וחוזק חומרים , אני קצת חולק על הנקודה הזאת. ה QB10 תוכנן למנוע 2 פעימות שלפני 40 שנה,ציטוט:
נכתב במקור על ידי umbo
גם לאחר ההגדלה של 120% התוכנית המקורית הרבה יותר חזקה ממש שנדרש.
במקור נדרש דיקט תעופתי של 3 מ"מ לגוף, אני בניתי עם בלזה 2 מ"מ ובחוזק של הגוף אין בעיה.
המנוע שיש לי על ה QB הוא 2200KV עם פרופ' 7X5 - הוא מספק כח מטורף (יותר מ350W ) וגומר את הסוללה סתם מהר, ועדיין הטיסן מחזיק מעמד יפה באויר ולא מתפרק, לא בלופים לא בצלילות לא בגלגולים מהירים ולא בנחיתות קשות.
כמו שאיתי כתב, ברור לי שבסוף הטיסן יחבק את אמא אדמה ולכן בשלב זה השיפור היחיד יהיה החלפת המנוע במשהו יותר שפוי.כנראה 1400KV עם פרופ' 8X4.
בחלק מהדברים נכון, ובחלק לא.ציטוט:
נכתב במקור על ידי אננס
אתה בנית טיסן שערכת בו שני שינויים במקביל שמשפיעים באזורים שונים במבנה ובצורה שונה.
טיסן מנוע בוכנה סובל מרעידות ולכן בהסבה לחשמלי אפשר וצריך להקל על משקל הגוף גם אם מחלישים אותו.
במקביל, הגדלה של טיסן משנה את את חוזק המבנה שצריך, במידה שונה באזורים אחרים בטיסן. לכן צריך להתיחס לשימוש בחומרים כמו בקורות לכנף או מקומות שנושאים מאמצים, בהתאם.
הדוגמה האישית שלך קצת מטעה - כמה טיסות עברו הטיסנים, כמה לולאות וכמה נחיתות ? זה שהם מחזיקים מעמד זה יפה אבל לא אומר דבר - הם חדשים (שלא תהיה טעות - לא לשלילה ולא לחיוב). כשטיסנים שלך יחזיקו מספר שנים אז אפשר לבדוק אם המבנה באמת נכון או לא.
רוצה דוגמאות? מצורפות תמונות של שני טיסנים שעדין טסים כמו גדולים, האחד נבנה לפני בערך 50 שנה ועבר הסבה לחשמלי לפני מספר שנים והשני באמצע שנות השבעים.......... ותאמין לי, הם טסו לא מעט !
אין ברירה צריך להתקדם
הדבקת דיקט בקדמת הגוף עבור כן גלגלים
קובץ מצורף 84980
הדבקת גושים בחלק גוף עליון בקצה
קובץ מצורף 84981 קובץ מצורף 84982

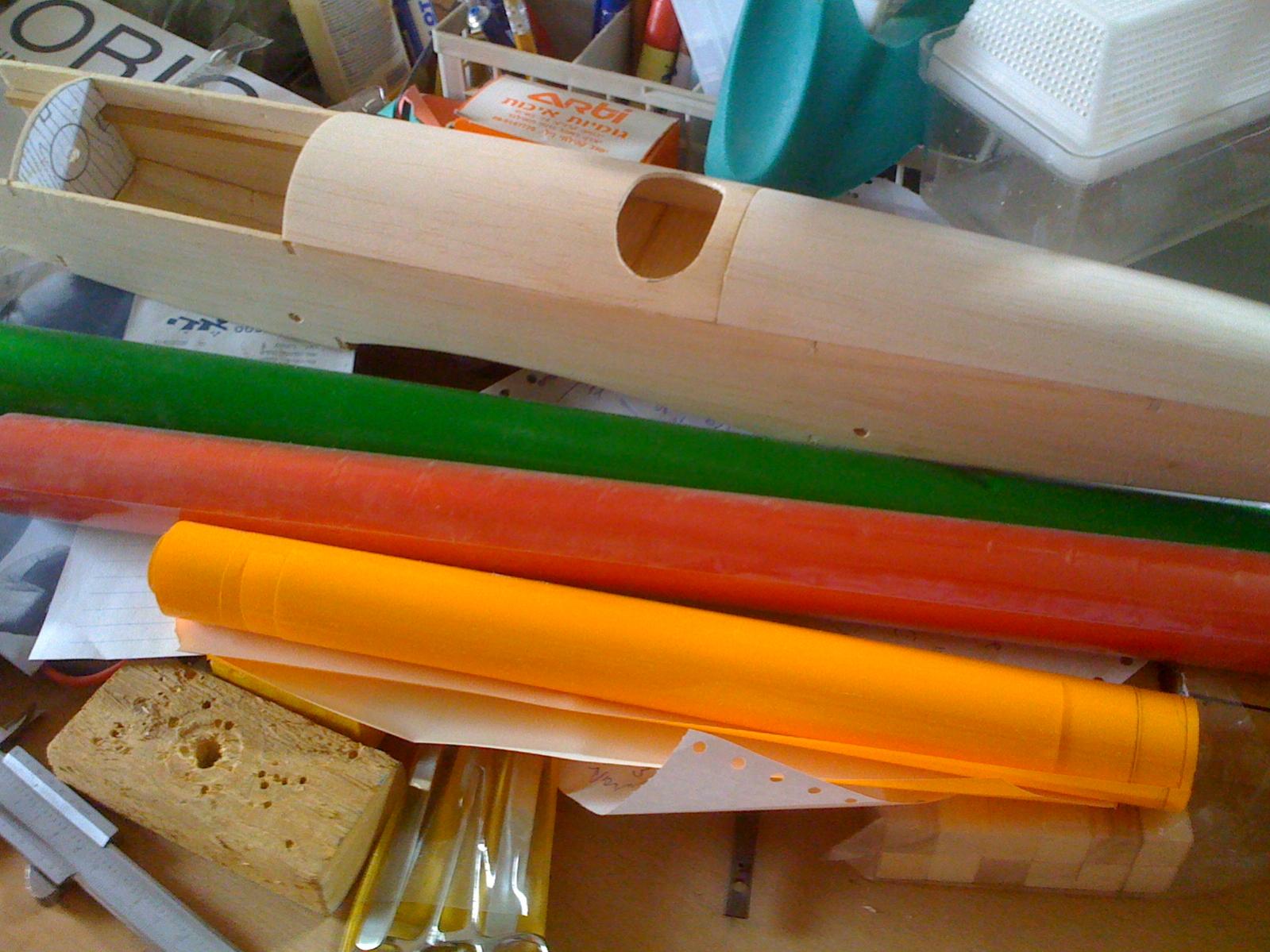

עכשיו הדילמה, איזה צבע ציפוי לבחור לגוף?
קובץ מצורף 84983
טוב, בחרתי
קובץ מצורף 84984

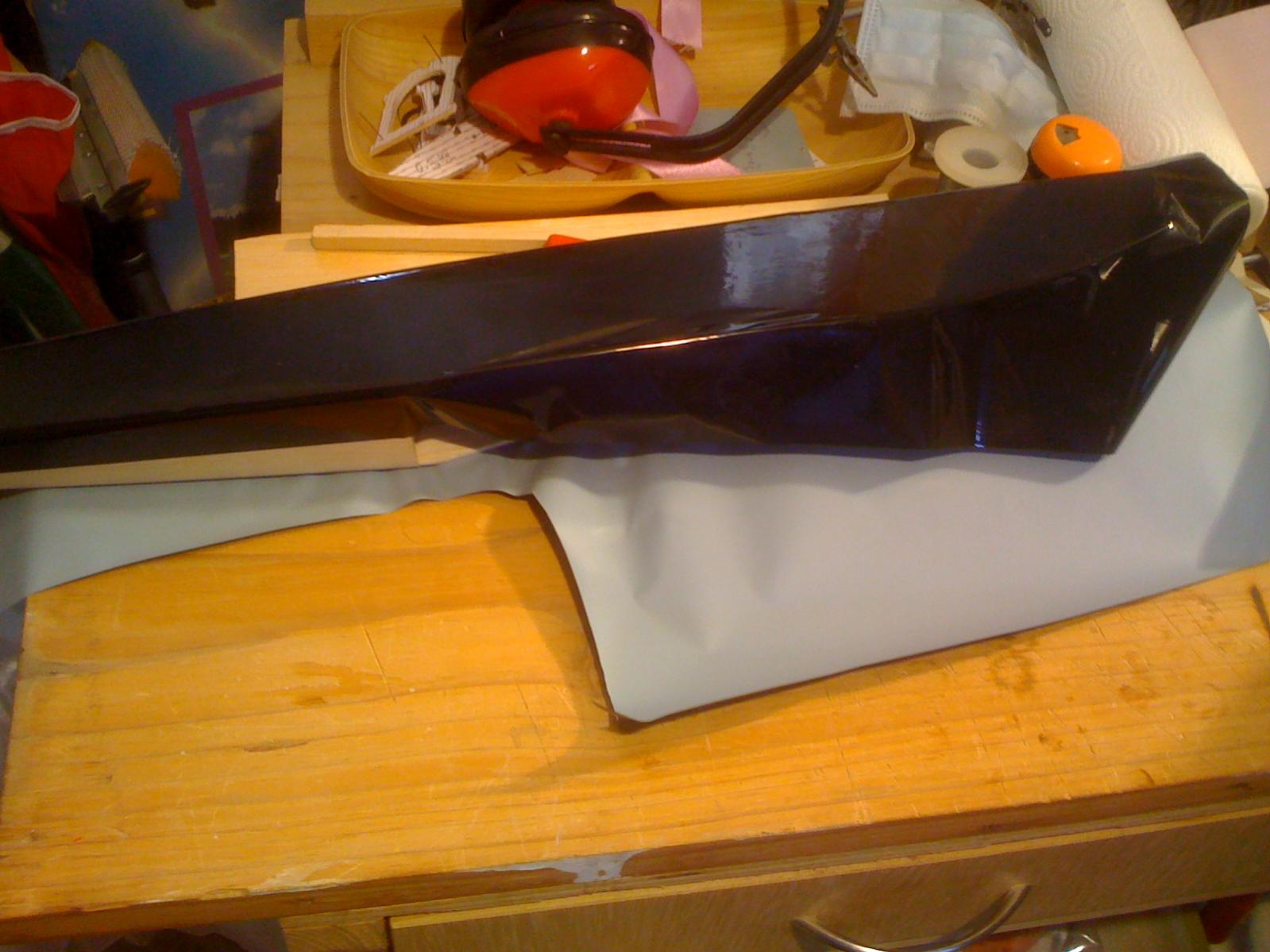

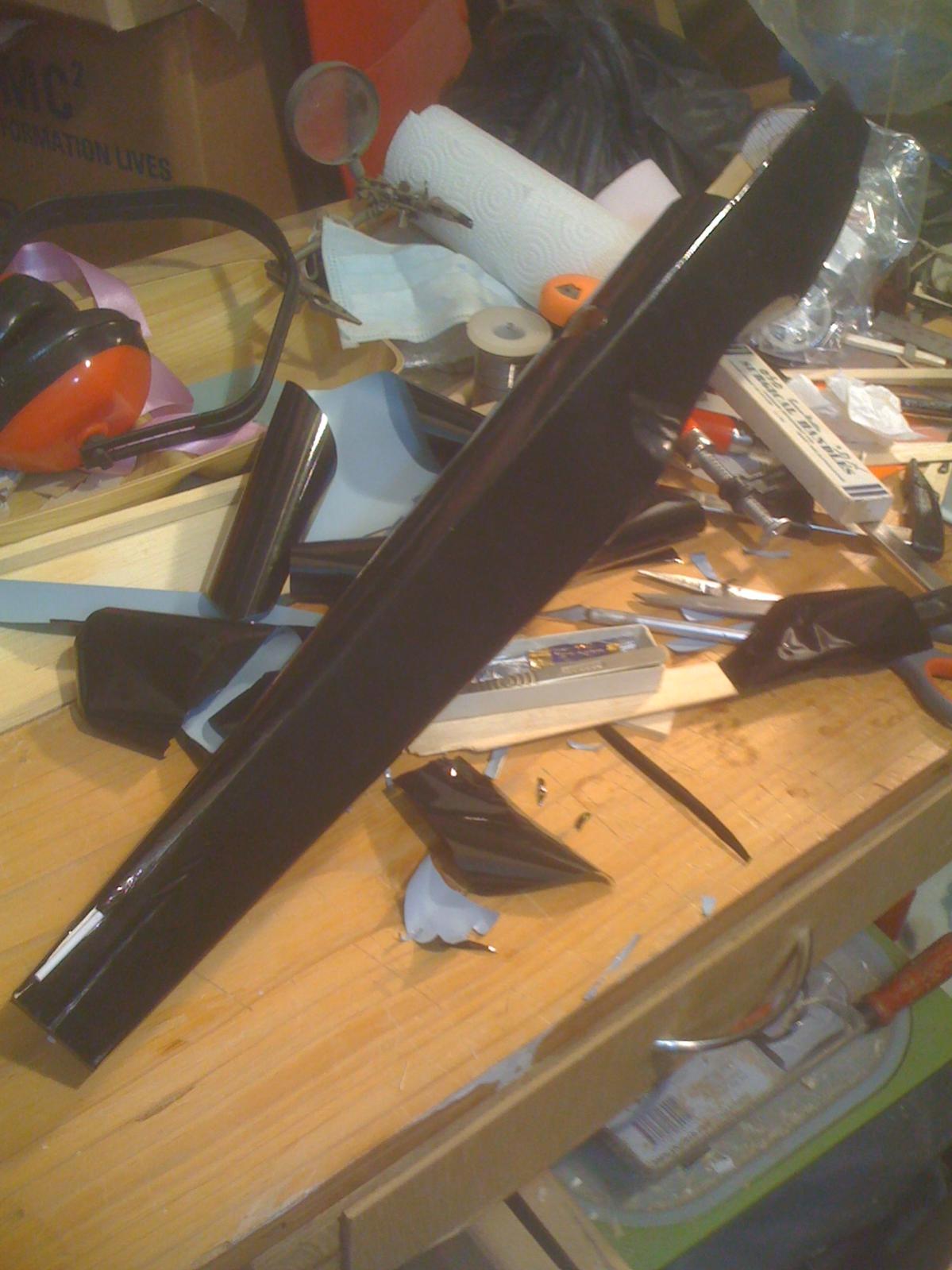

וזה מה שיצא
קובץ מצורף 84985 קובץ מצורף 84986
וזה יתאים לצבע כנף כזה
קובץ מצורף 84979
יפה מאוד.:)
