הפרעות וידאו מה OSD

נתקלתי בתופעה קצת מעצבנת:

קניתי Cyclops Storm OSD ולהפתעתי גיליתי שהוא גורם להפרעות וידאו....

כשאני מחבר את ה OSD אני רואה פסים אלכסוניים רצים על המסך באופן מחזורי, לא משהו בולט מאוד, אבל מעצבן.
כשאני מחבר את המצלמה למשדר ישירות ללא ה OSD, התמונה יציבה וברורה.

הOSD מקבל את המתח שלו מסוללה נפרדת. בדקתי שני מצבים:
-חיבור של הסוללה דרך המשדר
-חיבור של הסוללה למד זרם


האם ה OSD גורם להפרעות?
מה אתם ממליצים לעשות?

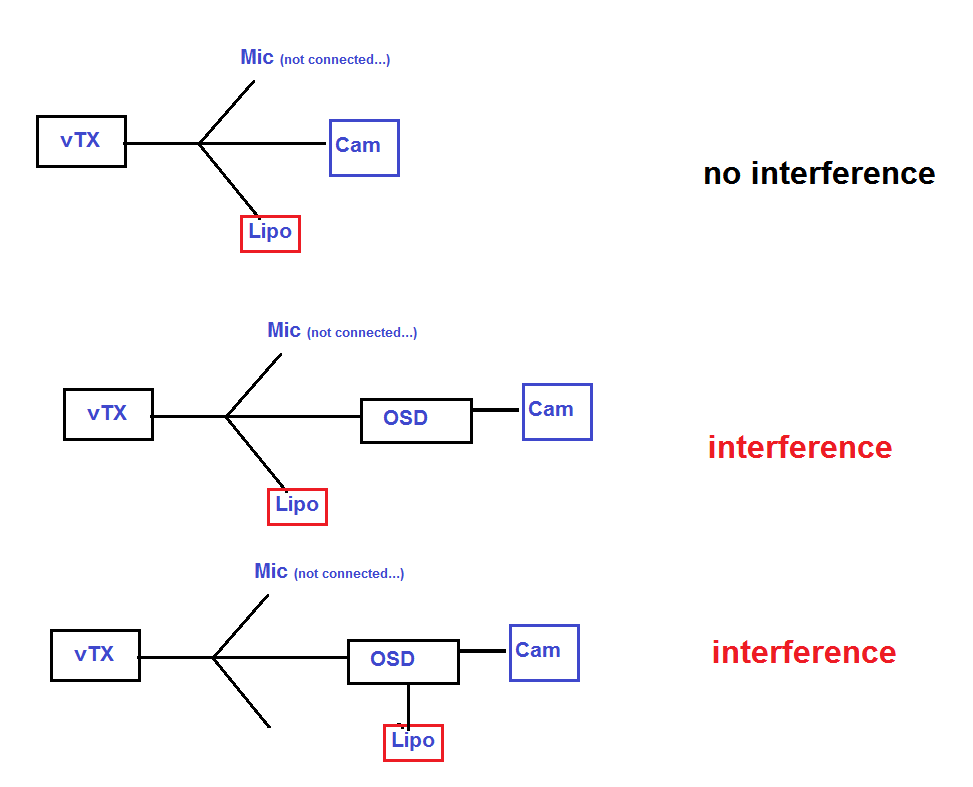

צירפתי סכימה של החיבורים:
1) ללא osd - אין הפרעות
2) עם OSD וסוללה שמתחברת למשדר - יש הפרעות
3) עם OSD וסוללה שמתחברת למד זרם - יש הפרעות

קובץ מצורף 83910

ציוד:
TX: Sunsky 800
RX: lawmate 1.2
cam: Sony 600TVL 12V
OSD: Cyclops Storm

אני לא מכיר את ה OSD הזה אבל זה נשמע לי כמו בעייה של אדמה שאינה משותפת, אצלי הסוללה מחוברת למשדר הוידאו וממנו יוצא כבל הזנה ל OSD ומשם הזנה למצלמה. האם קונפיגורציה כזו אפשרית אצלך?

האם אתה משתמש בswitching bec ?


Sent from my iPhone using Tapatalk

גם אצלי הסוללה מתחברת למשדר, ומשם בקונקטור של סרוו מתחברת ל osd. משם יש חיבור סרוו למצלמה. המתח אמור להיות משותף לכל הרכיבים דרך חיבורי הסרווים (אפשר לראות את התרשים). אין שום bec במערכת.

שים או סטפ אפ דאון שגם נותן מתח 12 וולט קבוע שזה אומר עוצמה קבועה ולא דועכת וגם מפלטר, עולה שש וחצי דולר, או פילטר lc מהסיני, עולה 3 דולר.

תדביק את המשדר עם איזולירבנד יחסית בכוח לזרוע, רעידות במשדר גוררות קווים בוידאו

Sent from my GT-I9100 using Tapatalk 2

נתקתי את כל החיבורים הקיימים וחיברתי את הכל מחדש - והפעם בקונפיגורצית "כוכב", כלומר חיברתי כל רכיב במערכת בכבל נפרד לסוללה.
ההפרעות המעצבנות נעלמו!

ההפרעה נגרמה מתופעה שנקראת Ground Loop, שנגרמת כאשר מתח חוזר בחוט משותף למספר רכיבים...

זו לא תופעה שקשורה לGROUNDLOOP , אין לך קוו לאדמה בכלל.

במקרה שלנו ״אדמה״ זה פשוט החוט שמחזיר מתח לסוללה:
http://www.fpvhub.com/index.php?topic=2155.0
