שרשור בנייה אנטנת cloverleaf

במדריך הבא אני הולך להסביר איך להכין אנטנות cloverleaf:
החומרים והכלים הנדרשים:
-מלחם
-בדיל
-פלייר דק
- 3 X חוט נחושת 0.8mm/1.2mm
-קטר
-סכין לחשיפת החוט
-כבל COAX RG316 ניתן להשתתש בכל כבל קואקס אחר יותר במידה ולא רוצים לשים חיזוקים לאנטנה
-קונקטור SMA נגדי למשדר/מקלט שלכם
האנטנה מתאימה לתדרים 5.8,2.4, 1.3, 1.2 , 900
ככל השהתדר יותר גדול כך האנטנה קטנה יותר לדוגמה: 900 האנטנה הכי גדולה לעומת 5.8 שהיא הכי קטנה ניתן לראות בתמונה של גיא בהודעה מס' #7


נוסחאות לבניית האנטנה:
אורך חוט מ"מ = 307022 לחלק לתדר ב-Mhz
נקודת כיפוף מ"מ = 76755 לחלק לתדר ב-Mhz
לדוגמה: התדר המדוייק שלי בערוץ 1 בתדר 5.8 זה 5705 (עלול להשתנות ממקלט למקלט) אז אני מחלק את זה 307022/5705 שזה יוצא 53.81mm וזה אורך החוט

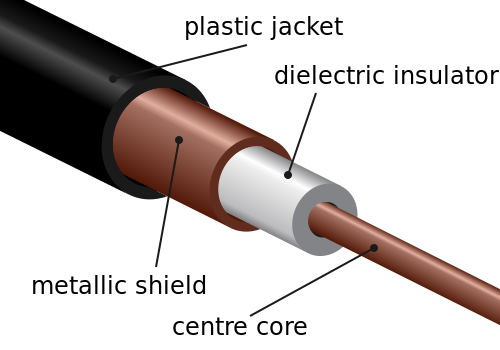

מבנה של כבל קואקס בסיסי:
קובץ מצורף 86498

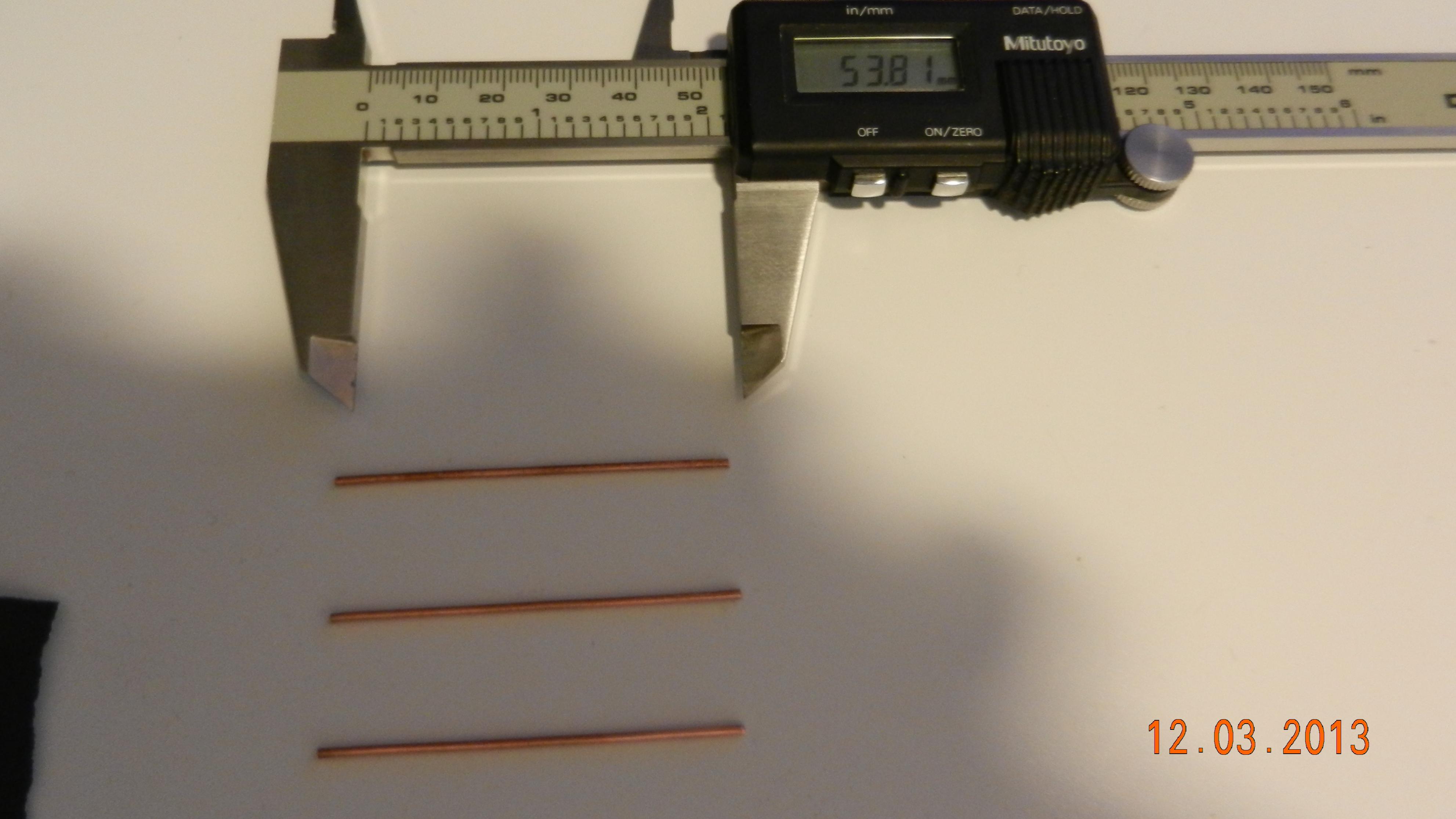

שלב 1:
חשיפת החוטים במידת הצורך ומדידת האורך הנדרש בדיוק בעזרת קליבר דיגיטלי ולחתוך בעזרת קטר באורך הנדרש
קובץ מצורף 86372

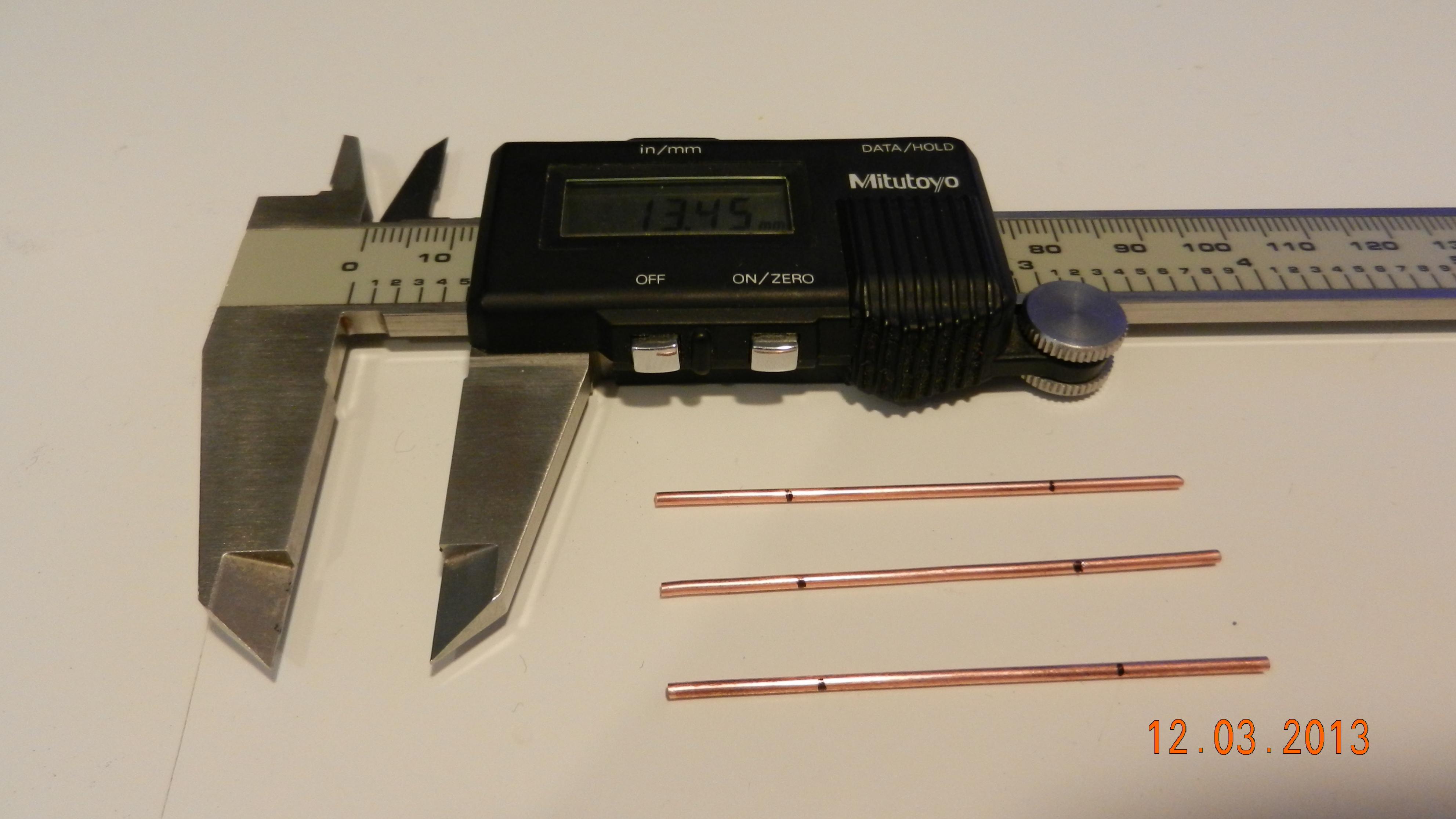

שלב 2:
סימון נקודות הכיפוף
קובץ מצורף 86373

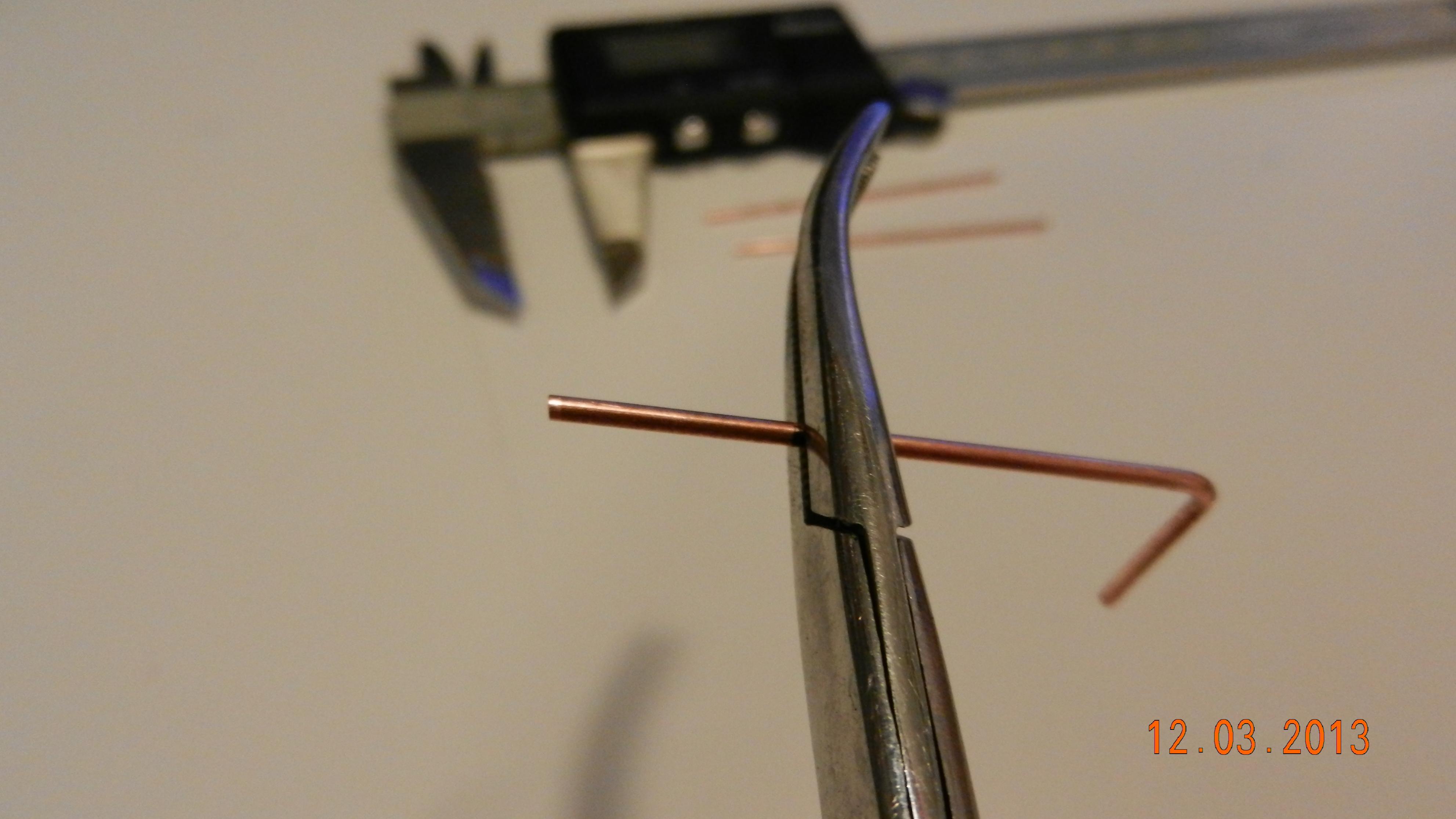

שלב 3:
כיפוף החוט בשתי נקודות הכיפוף לצורת האות "כ". חשוב ליצור זווית של 90 מעלות!
קובץ מצורף 86374

שלב 4:
יצירת שלוש יחידות של החוט המכופף
קובץ מצורף 86375

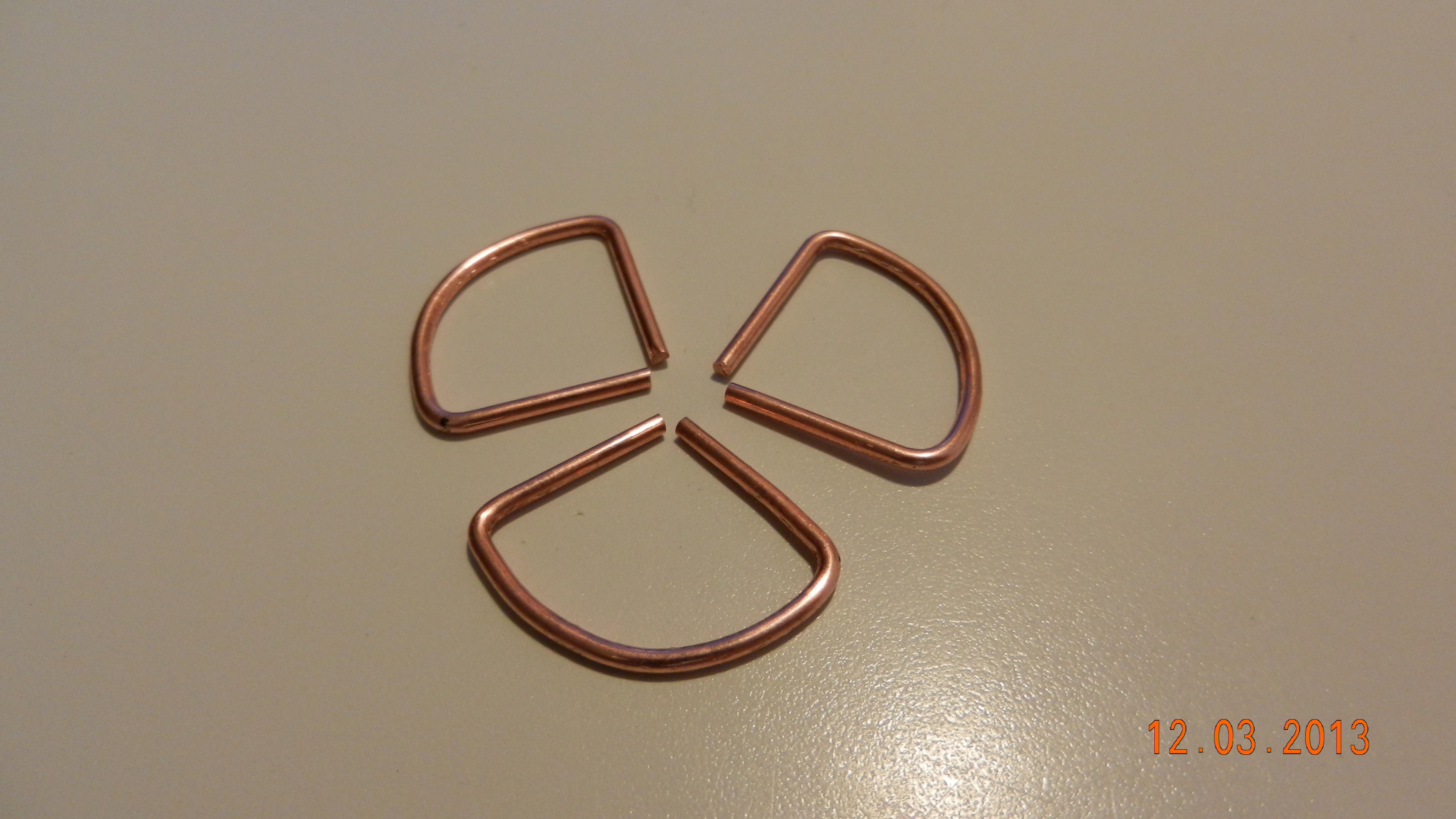

שלב 5:
כיפוף החוט בין הכיפופים קטנים ועדינים לכל אורך החוט בעזרת פלייר עד ששני הקצוות כמעט נפגשים. יש ליצור 3 יחידות
קובץ מצורף 86376

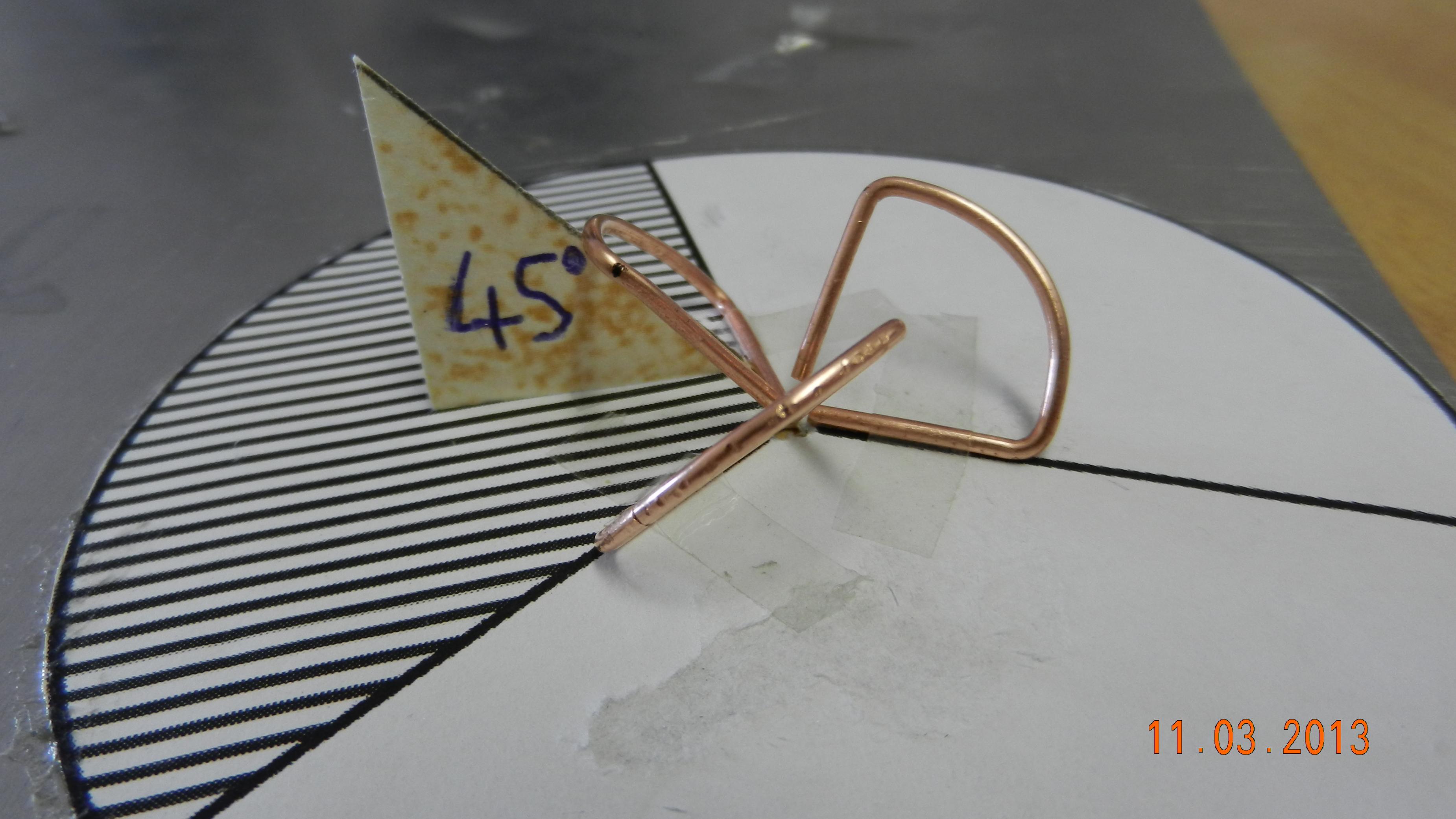

שלב 6:
הדבקת החוטים המכופפים לג'יג בעזרת טייפ ויצירת זווית של 45 מעלות עם בסיס הג'יג יש למדוד מאיזור קודקוד הכיפוף
קובץ מצורף 86377

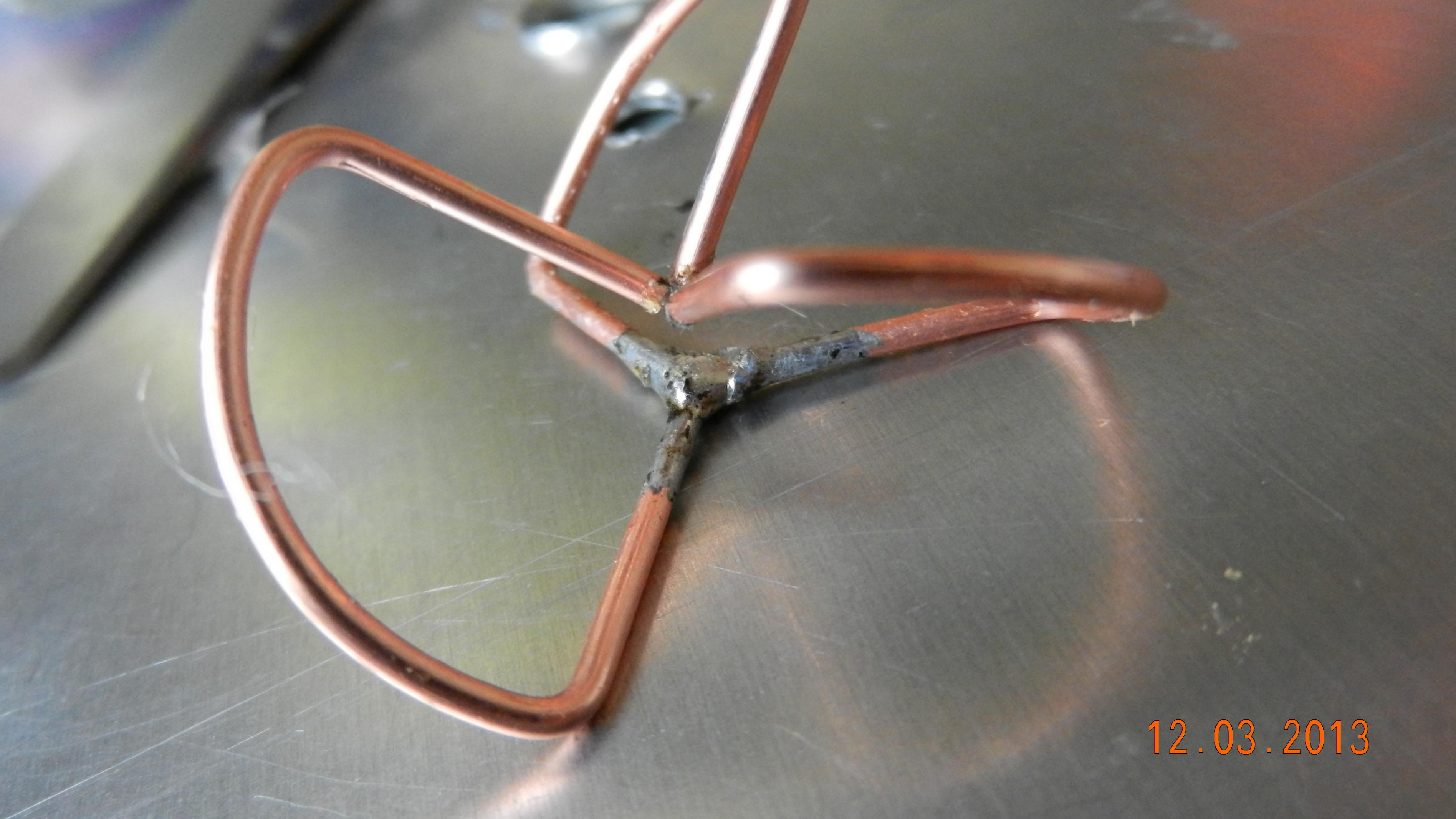

שלב 7:
הלחמת שלושת הרגליים התחתונות (מומלץ להשתמש לפני ההלחמה במשחת הלחמה)
קובץ מצורף 86378

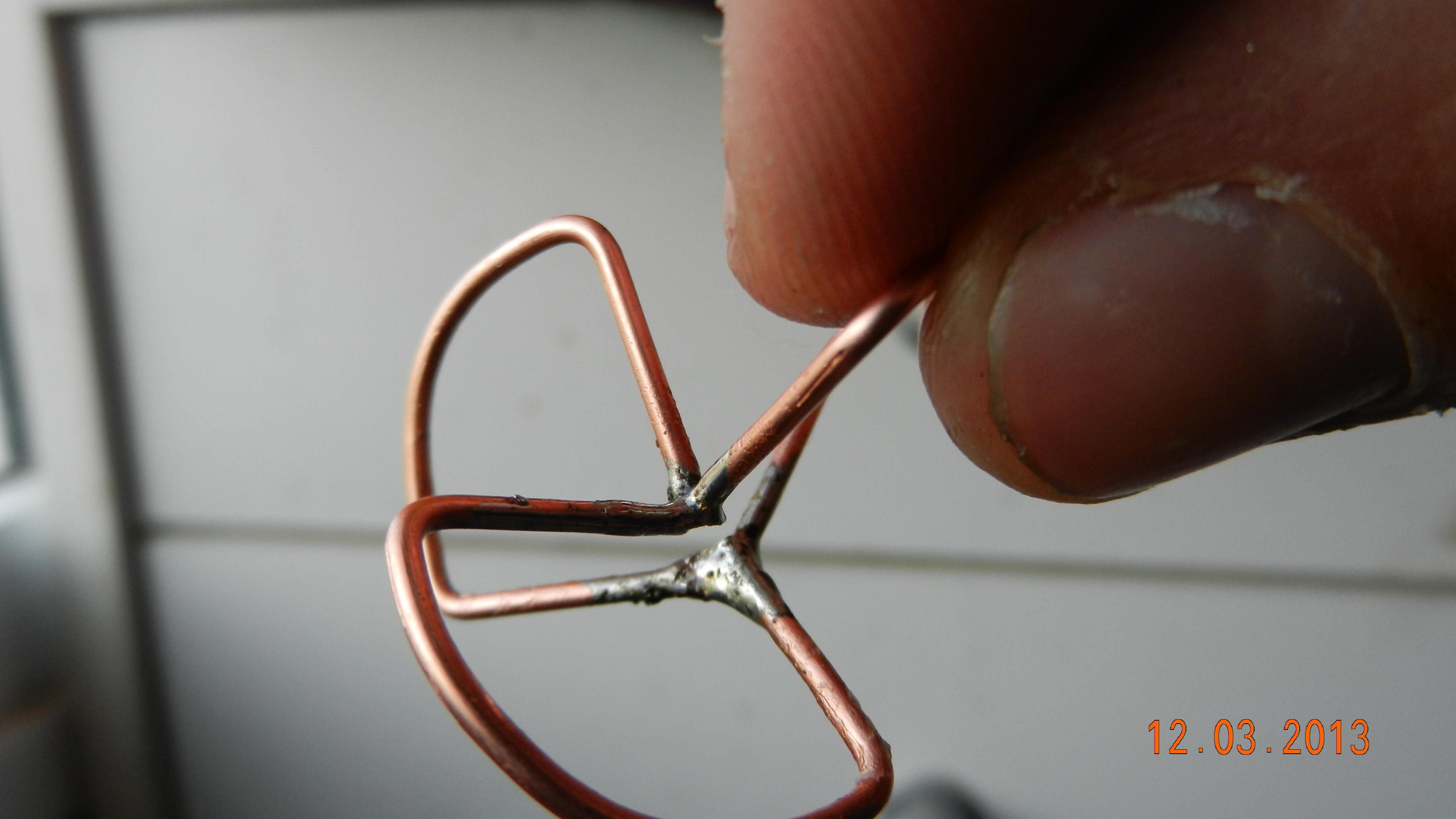

שלב 8
הלחמת שלושת הרגליים העליונות (מומלץ להשתמש לפני ההלחמה במשחת הלחמה)
קובץ מצורף 86379

שלב 9:
חשיפת חוט הקואקס בצד הנגדי לקונקטור
קובץ מצורף 86380

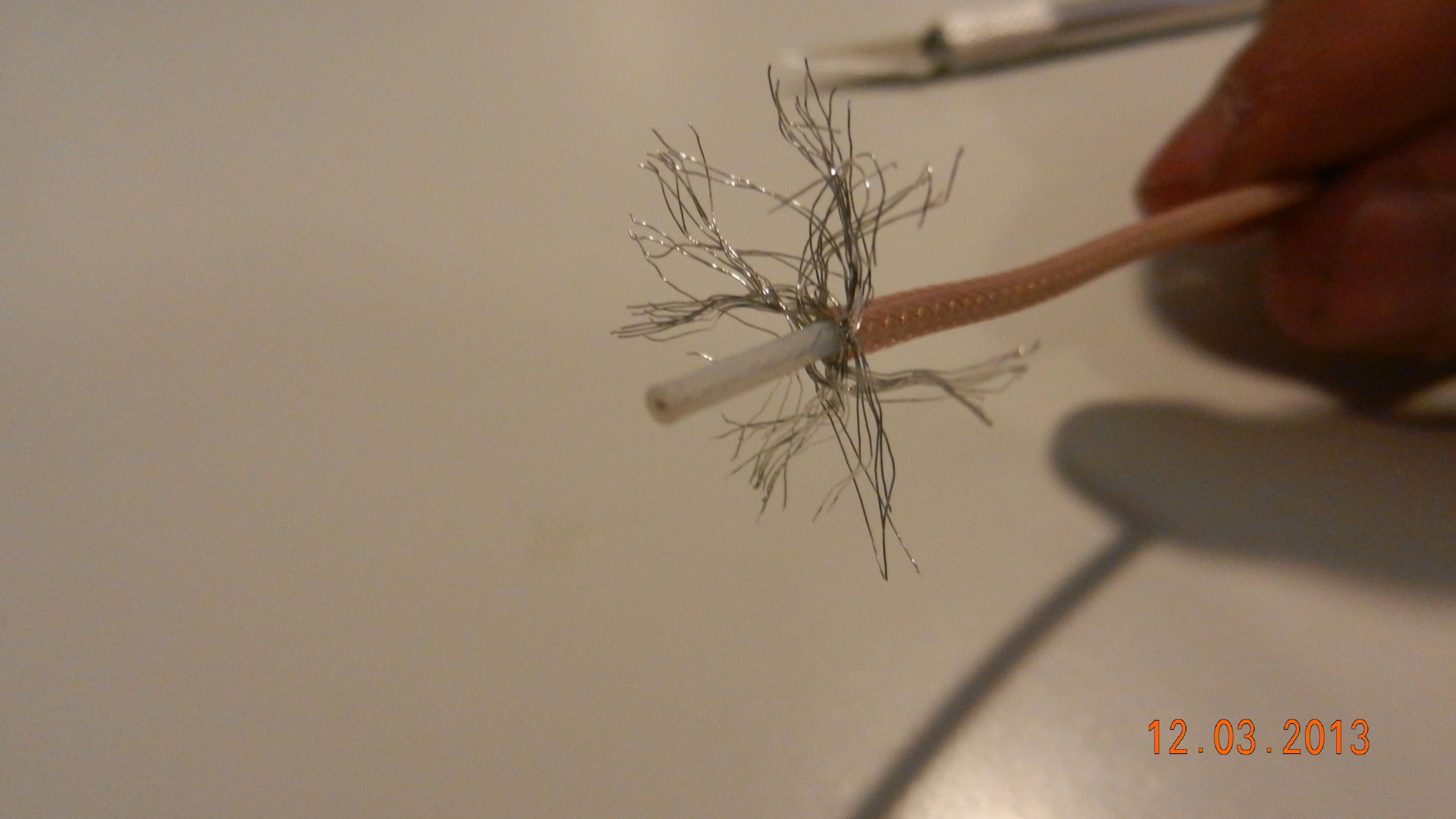

שלב 10
פיזור חוטי האנטנה
קובץ מצורף 86381

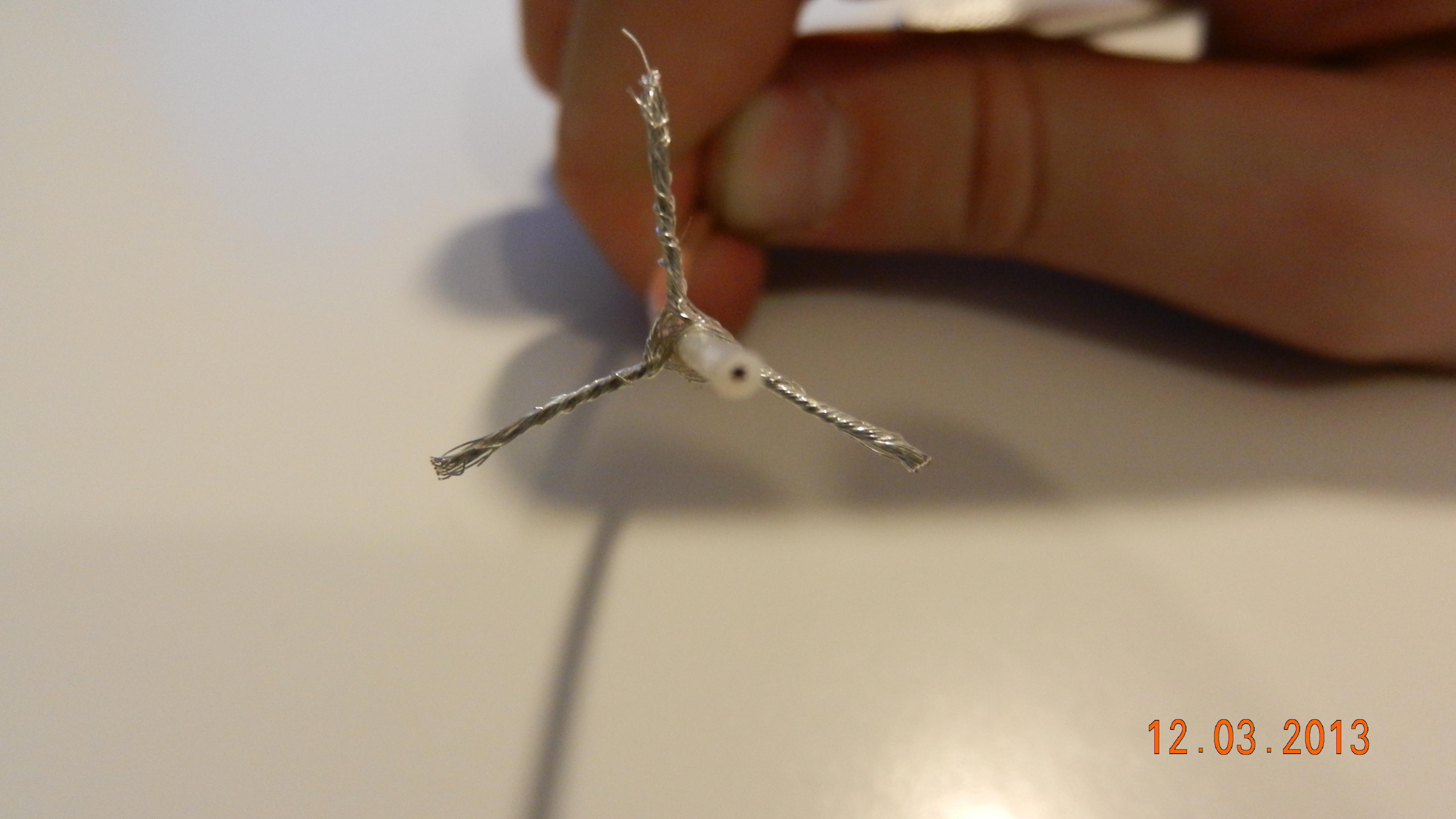

שלב 11
איחוד חוטי האנטנה ל-3 גדילים
קובץ מצורף 86382

שלב 12:
הלחמת הקלוברליף על גדילי האנטנות כך שהרגליים התחתונות יגעו בגדילים. לאחר ההלחמה יש לבדוק כי הזוויות נשארו אותו הדבר לאחר ההלחמה, במידה ולא יש ליישר אותם
קובץ מצורף 86383

שלב 13:
יציקת דבק חם בין שלושת הרגליים התחתונות לעליונות במטרה ליצור בידוד מוחלט בניהם
והאנטנה מוכנה :D

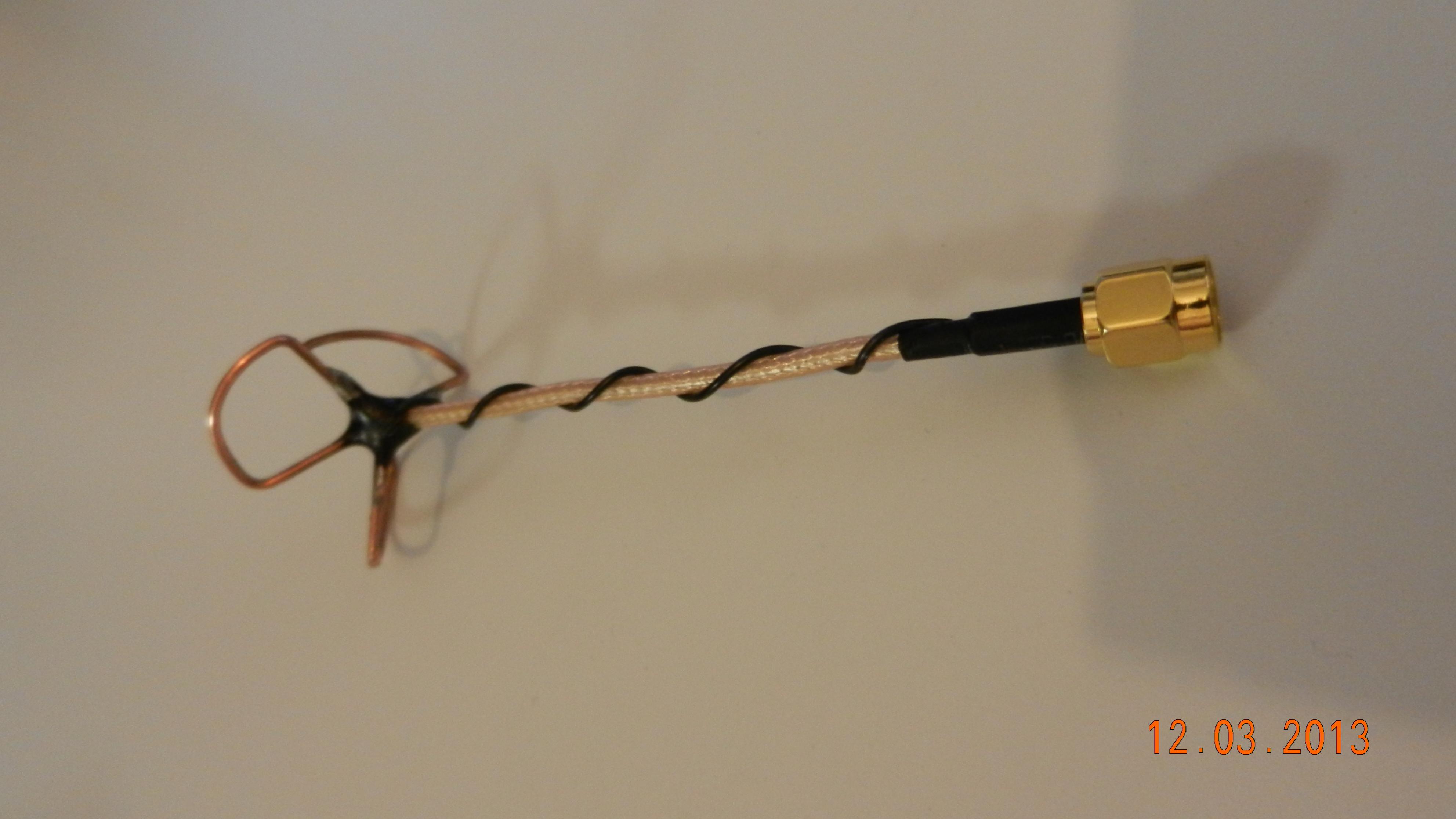

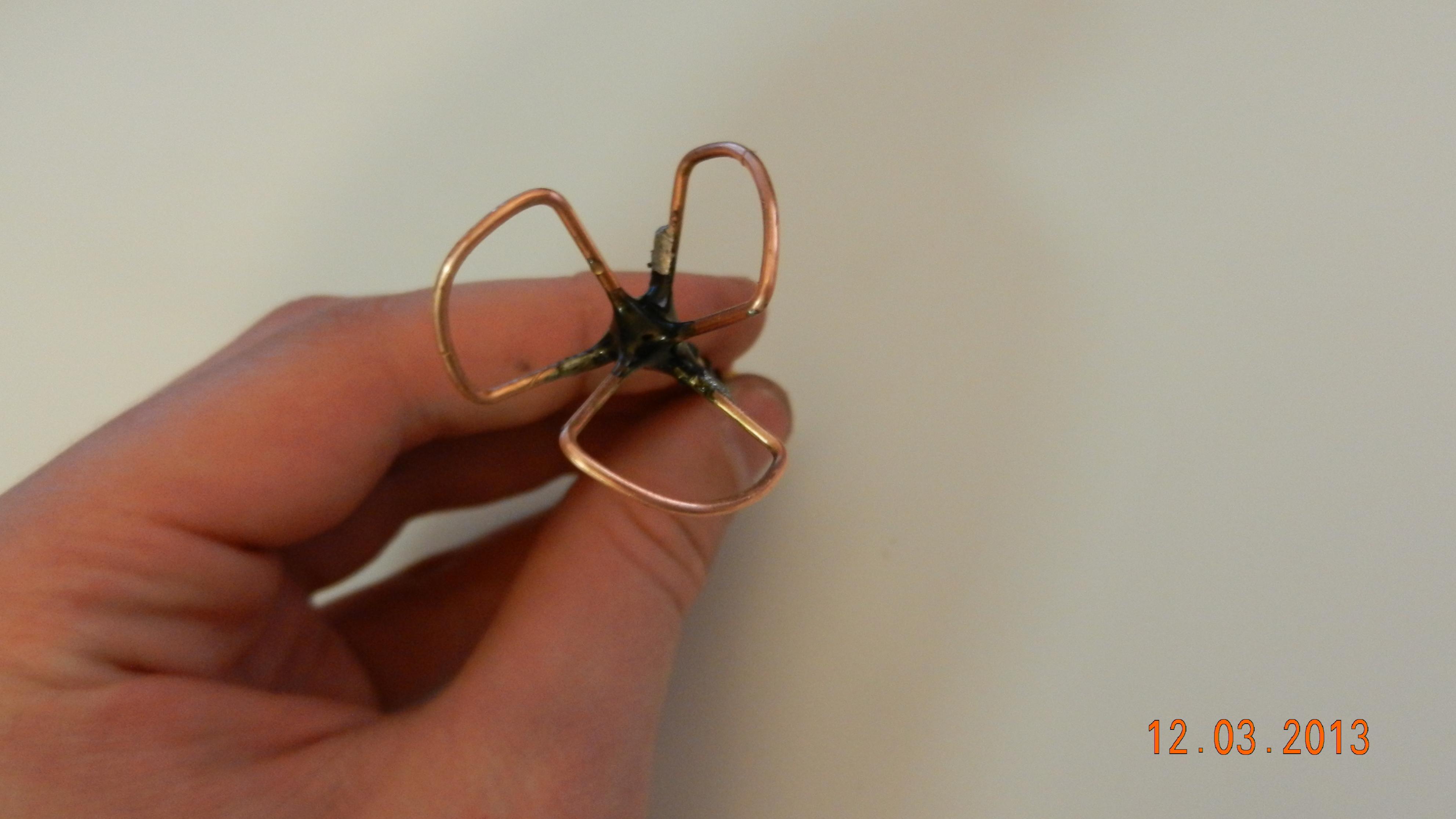

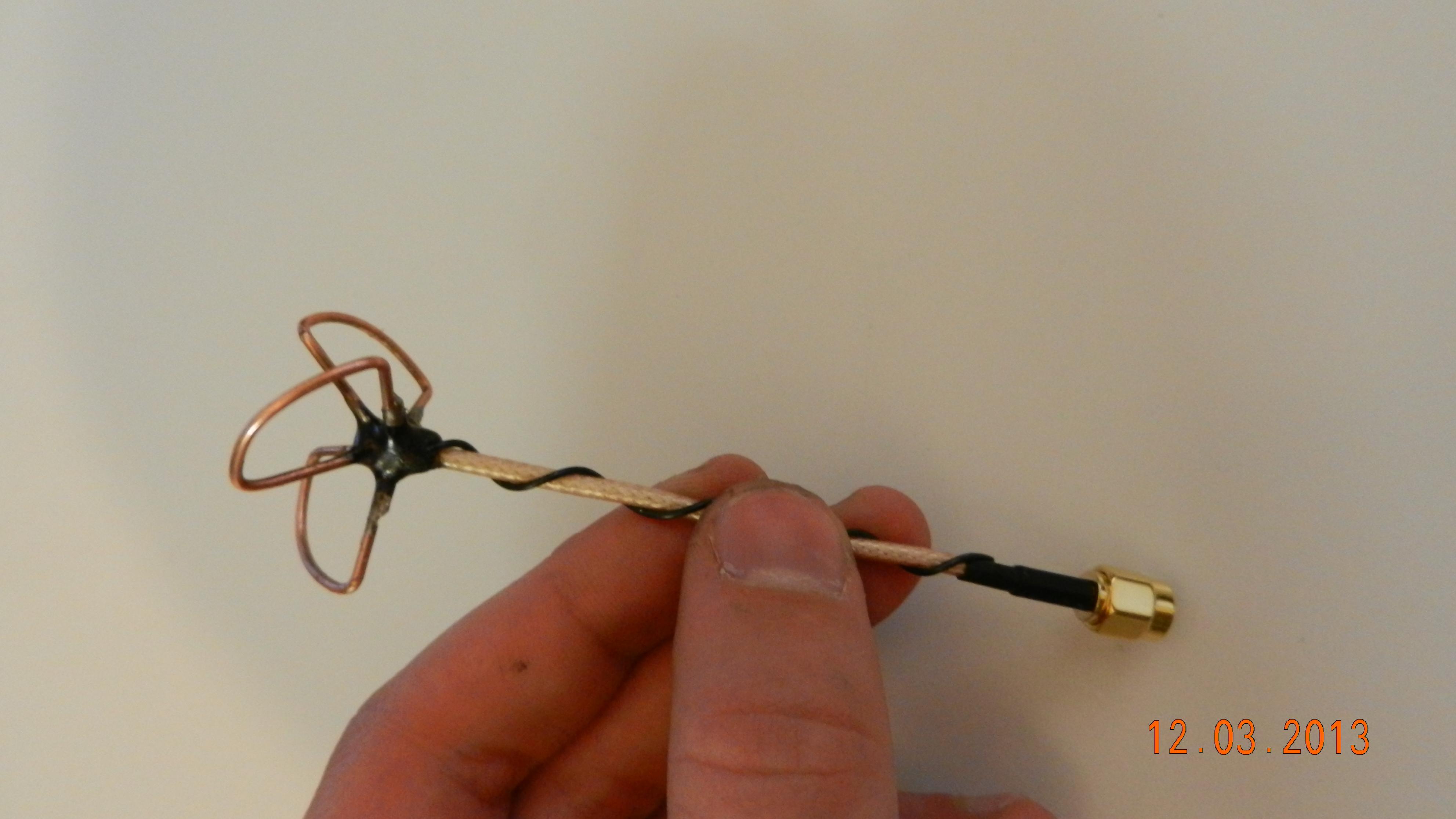

תמונות של המוצר המוגמר:
קובץ מצורף 86384קובץ מצורף 86385קובץ מצורף 86386
קרדיט ל IBCRAZY (אלכס) על המידע

אנטנה למשדר שלא נבדקה ונמצאה מתאימה במד יג"ע (יחס גלים עומדים) כמתאימה פוגעת במשדר וגורמת לנזק בלתי הפיך שגדל עם הזמן!

לא הבנתי את העניין הזויתי, ליצור זוית של 45 מאיפה? הרי מכל מקום בחוט משתנה הזוית.
בנוסף צריך להלחים את הגיד המרכזי של החוט לרגליים העליונות?
בנוסף לא ציינת את המידות(סמ או מילמטר) אך אני מניח שזה במילמטרים לפי התמונות.
מדריך מעולה, נראה פשוט.

ציטוט:

---

נכתב במקור על ידי tamos

לא הבנתי את העניין הזויתי, ליצור זוית של 45 מאיפה? הרי מכל מקום בחוט משתנה הזוית.
בנוסף צריך להלחים את הגיד המרכזי של החוט לרגליים העליונות?
בנוסף לא ציינת את המידות(סמ או מילמטר) אך אני מניח שזה במילמטרים לפי התמונות.
מדריך מעולה, נראה פשוט.

---

תודה, תוקן

יכולת לתת קרדיט לאלכס ...

ציטוט:

---

נכתב במקור על ידי guy1a

יכולת לתת קרדיט לאלכס ...

---

ib crazy ?

כלומר לתדר 900mHz אורך כל חוט צריך להיות 34 ס״מ? זה די מטורף...

כן ו..כן

אייביקרייזי סה אלכס . איש מאד נחמד. שעוזר ומסביר למרות שגם מוכר.

ומבקש רק שיזכירו את שמו כשמעתיקים.

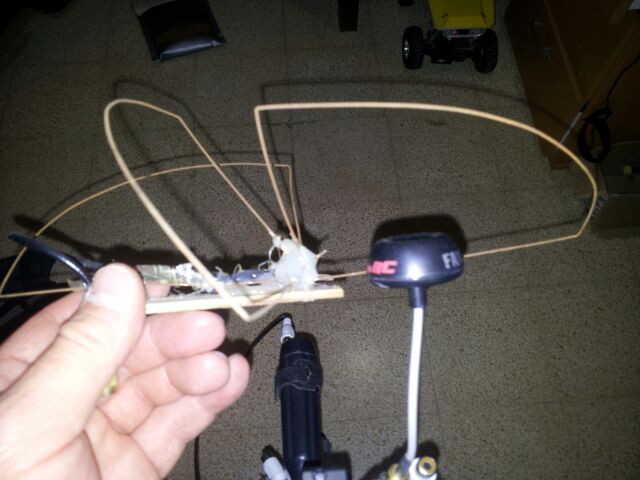

וגיל. הנה 5.8 ולידו 900 בשביל הרפרנס.

:-)

קובץ מצורף 86387

Sent from my GT-I9100 using Tapatalk 2

ל 5.8 לשיפור הקליטה מה. האורך הנידרש

אז אפשר לעשות כזה גם ל 2.4?

אפשר לכל תדר, ככל שהתדר עולה האנטנה קטנה יותר

שרשור יפה מאוד ג'יימס בונד מאיביי, שיחקת אותה לא פעם ראשונה.

ציטוט:

---

נכתב במקור על ידי sharonx

שרשור יפה מאוד ג'יימס בונד מאיביי, שיחקת אותה לא פעם ראשונה.

---

אתה מתבלבל אני לא מתן :cool:

נוסחאות לבניית האנטנה:
אורך חוט מ"מ = 307022 לחלק לתדר ב-Mhz
נקודת כיפוף מ"מ = 76755 לחלק לתדר ב-Mhz

זה אומר 307022 לחלק ל 5.8 או ל 5800
זה יוצא ממש ענק ?

יפה מאוד,
אני מבקש גם שתוסיף אזהרה!

אנטנה למשדר שלא נבדקה ונמצאה מתאימה במד יג"ע (יחס גלים עומדים) כמתאימה פוגעת במשדר וגורמת לנזק בלתי הפיך שגדל עם הזמן!

אם אני בונה אחת כזאת לשלט 2.4 Ghz היא יכולה לתת יותר טווח וקליטה יותר טובה ?

ציטוט:

---

נכתב במקור על ידי sohos

נוסחאות לבניית האנטנה:
אורך חוט מ"מ = 307022 לחלק לתדר ב-Mhz
נקודת כיפוף מ"מ = 76755 לחלק לתדר ב-Mhz

זה אומר 307022 לחלק ל 5.8 או ל 5800
זה יוצא ממש ענק ?

---

אז מה התשובה?

ציטוט:

---

נכתב במקור על ידי sohos

אז מה התשובה?

---

לחלק ב-5800 זה אבל לא התדר המדוייק תבדוק בהוראות היצרן של הציוד שלך מהו התדר במדוייק

ציטוט:

---

נכתב במקור על ידי yaakov4785

אם אני בונה אחת כזאת לשלט 2.4 Ghz היא יכולה לתת יותר טווח וקליטה יותר טובה ?

---

האנטנה לא תגדיל טווח גם בוידאו, בשימוש של שתי אנטנות עם קוטביות מעגלית כמו זו איכות הוידאו לקראת קצה הטווח תשתפר,
בתדרים הגבוהים יש גם שיפור קליטה מאחורי עצמים פיזיים

ציטוט:

---

נכתב במקור על ידי tav31

לחלק ב-5800 זה אבל לא התדר המדוייק תבדוק בהוראות היצרן של הציוד שלך מהו התדר במדוייק

---

גם אם אני מחלק ל 5850 או כל מספר אחר בתדר הזה
התשובה מאוד גדולה האם זה יתכן

5 סמ בערך זה גדול?

יש לקחת בחשבון שמהירות גלים אלקטרומגנטים/אור תלויים בתווך בו הם נעים ודיוק אלמנטים של אנטנה ותיאום עכבות קשה יותר ככל שעולים בתדר.
כפי שנאמר, הכי נכון יהיה לבדוק יג"ע. שאלת השאלות היא איך לתקן יג"ע גבוה ולא רק זאת אלא גם זאת: תדרים גבוהים כמו ~6GHZ מושפעים מכל זבוב או מיקום ולכן תמיד נהיה רחוקים מהאידיאל. במשדר אנחנו מסתכנים באיבוד רציני של עוצמת קרינה מבוזבזת ובשריפת המשדר. במקלט אין חשש לשריפה אך בהחלט פגיעה קשה באיכות הקליטה.

כולה כמה מוליכים אך איזה תפקיד חשוב יש לה לאנטנה.
נאחל לה עד 120.. DB.

ציטוט:

---

נכתב במקור על ידי tamos

5 סמ בערך זה גדול?

---

איך 5 סמטימטר

אורך חוט מ"מ = 307022 לחלק לתדר ב-5800
יצא לי 52.9348

53 ממ זה יוצא 5.3 סמ

לא ראיתי שציינת באיזה COAX להשתמש. יש הרבה סוגים.
ומה זה החוט השחור שמלופף על האנטנה בתמונות האחרונות? זה נועד להקשחה של האנטנה? אם זה חוט מתכת, הוא לא עלול להוות סוג של אנטנה בעצמו ולהפריע לאנטנה המקורית?

ציטוט:

---

נכתב במקור על ידי AvivT

לא ראיתי שציינת באיזה COAX להשתמש. יש הרבה סוגים.

---

כל המידע .. אבל כל המידע ... כולל עוד כל מיני אנטנות מופלאות
נימצא בבלוג של אלכס.

חפשו

rcgroups ibcrazy blog

הכל שם.
