טיסן חדש

למי שחשב שנתקעתי עם ה QB10L אז הוא צדק כי בינתיים הזדמן לי להשמיש טיסן חדש.
הטיסן MICRA תוכנן בסניף קלוב התעופה בירושלים, אני צריך עוד לבדוק מי המתכנן :confused:
הטיסן תוכנן כדאון צוקים עם זנב V אבל אני חישמלתי אותו ושמתי זנב רגיל.
התוצאה מהממת. כלי יציב מאד, קל להטסה ושליטה.
התמונות:

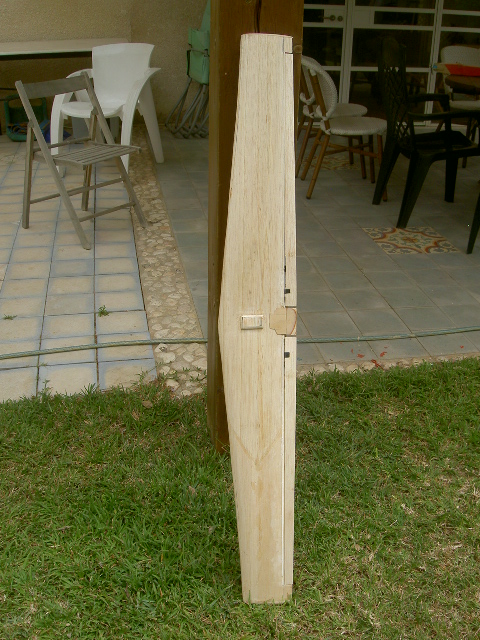

כנף מטר שלושים, קלקר מצופה בלזה דיהדרל מינימלי
קובץ מצורף 87360

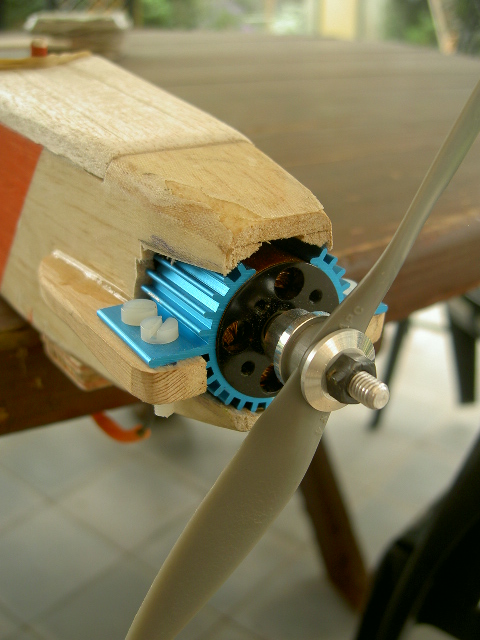

מנוע inrunner 2835-2200KV בערך משהו כזה פרופ 6X4 מבט מלפנים
קובץ מצורף 87357

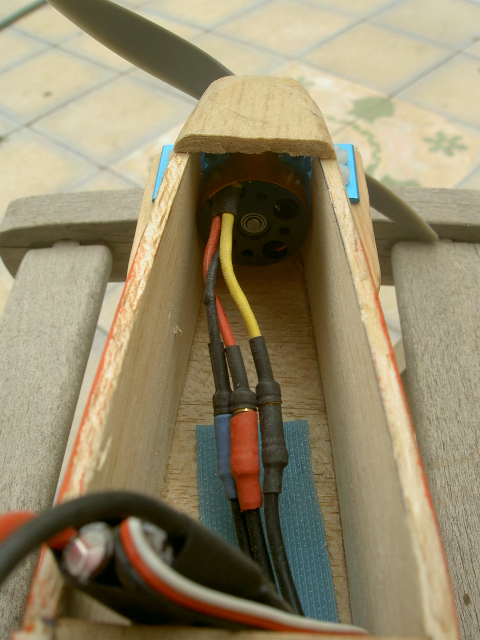

מבט על המנוע מתוך הטיסן
קובץ מצורף 87356

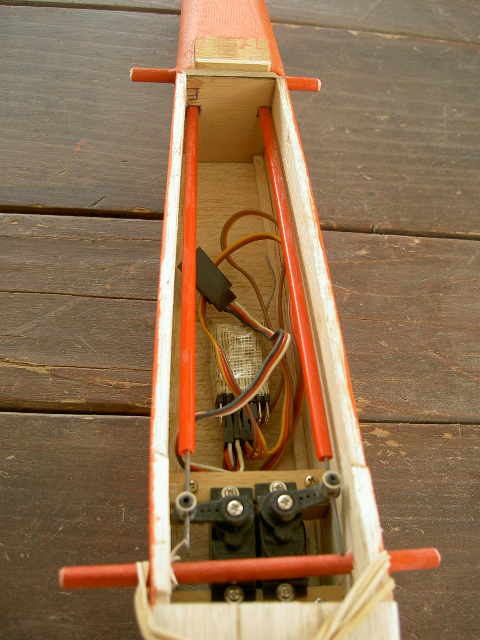

סרוואים MG14
קובץ מצורף 87355

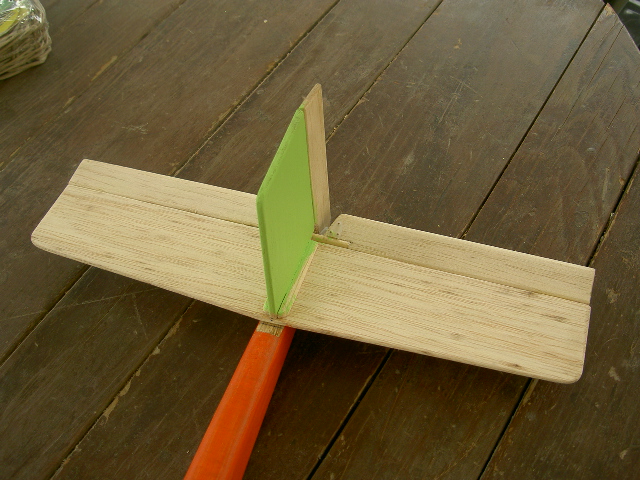

זנב
קובץ מצורף 87354

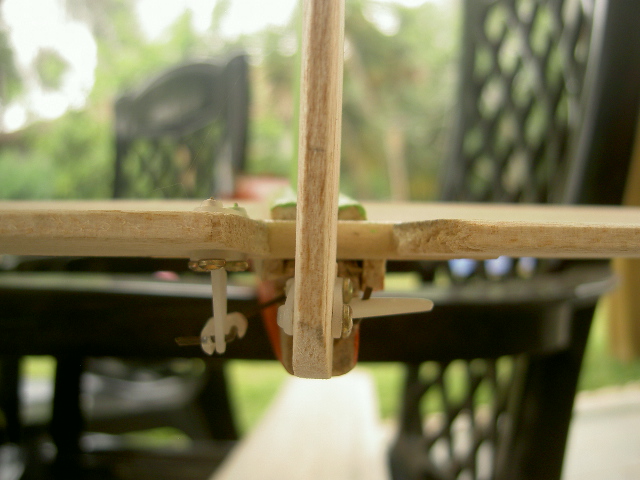

מבט מאחור, במקור תוכנן זנב V כך ששתי הצינוריות לפושים צמודות בתוך הגוף
קובץ מצורף 87353

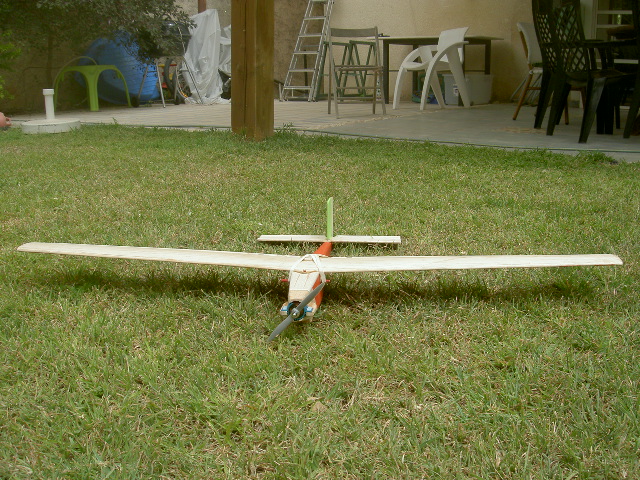

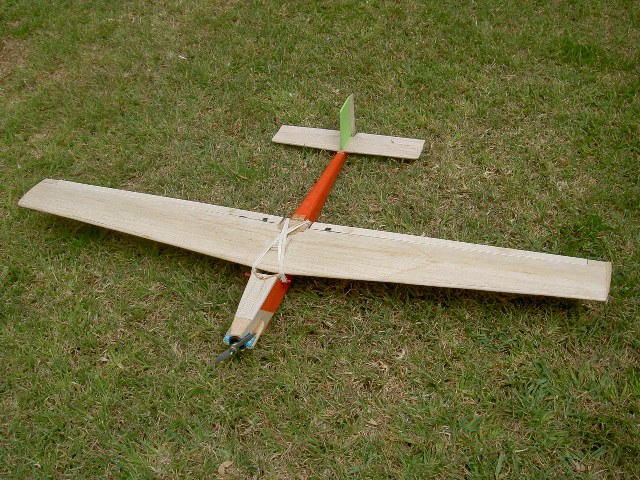

והטיסן עצמו
קובץ מצורף 87359 קובץ מצורף 87358


אני משתמש בסוללה 3 תאים 2200

איתי

תתחדש!!
יש לך פושרוד אחד שמתחכך בדיבל של הכנף בחזית, למה שלא תקצר אותו ?
קצת הגזמת בגודל וכמות ברגי המנוע אבל אם זה עושה לך טוב אז...:)

נראה יפה....

מה משקל הטיסה שלו? ומתי ה QB יהיה מוכן? שלי מרגיש בודד קצת :)

בנצי,
יפה ששמת לב לעניין הפושרוד ;) לא פיספסת בהרבה אבל הקוצים שרואים זה סתם עצלנות שלי לשייף מבפנים את החור של הדיבל :rolleyes: (שיהיה מעניין) יש איזה שתי עשיריות מרחק בגובה בין הפוש לדיבל כך שאין מה לדאוג...
לגבי הברגים אלו ברגי ניילון קצוצים M4 כי אלו החורים של ה heat sink ואם כבר אז כבר. בכל מקרה מיקום הכנף המדוייק נקבע בסוף על פי מרכז הכובד הנכון כך שמשקל הברגים זניח :)

אננס, האמת לא שקלתי את הכלי אבל בכל מקרה הוא מהיר, לא פיילון אבל מהיר וצריך לשים לב בנחיתות.
ה QB בינתיים נח על שולחן העבודה ויש עוד מה לעשות בו :(

עוד פרט טכני: צירי ההגאים הם מדיסקט של פעם, שמרתי המון כאלו כדי לבנות המון טיסנים.

נראה חמוד מאד חוץ מהזנב הזה, שלדעתי הגימור שלו לא ככ מתאים לדאון, נראה מו זנב של טריינר..

איתי, יפה מאוד. תודה על השיתוף. מחכה גם לסרטון.
גיל.

אתמול מצאתי את התוכנית של הטיסן.
הוא תוכנן על ידי בוגר קלוב התעופה בירושלים גלעד ועקנין.
התוכנית מצורפת.
מה שקורה הוא שהשבלונות לחיתוך הקלקר כבר עשויות כך שבחיתוך מתקבלות הזויות הרצויות ומה שיש לעשות הוא להדביק את כל החלקים הנגדיים ואז לצפות בבלזה במכה אחת את כל הכנף. אשתדל להביא יותר אינפורמציה בהמשך.

איתי
