בנית קיט של Petroductly

הכל התחיל בהודעה הזו של גיא חנוך.

בדיוק 3 דקות מאוחר יותר הקיט הזה הוזמן. הכוונה של השירשור היא לתת סקירה מקיפה ככל האפשר על הקיט שעל פניו נראה פשוט אבל כשמתחילים מגלים כמה הוא לא :)

תאור כללי:

הקיט הנוכחי הוא גילגול שלישי של הייצור והוא מאוד מתקדם מבחינת עיצוב ותכנון. כל הקיט מגיע חתוך בליזר (מאוד מדוייק) וכולל את כל החלקים הדרושים.
בנוסף מקבלים תוכנית בגודל מלא וחוברת הוראות עם המון צילומים.

קובץ מצורף 7090

אני בחרתי באלקטרוניקה סינית כולה (בעיקר נושא של עלות)

מנועים - http://www.hobbycity.com/hobbycity/s...runner_2408-21

בקרים - http://www.hobbycity.com/hobbycity/s...d_programmable)

סרוואים - http://www.hobbycity.com/hobbycity/s...ec_Micro_Servo

יטוס עם פרופ 7X5 וסוללה אחת של 2200 - 1800

בניה:

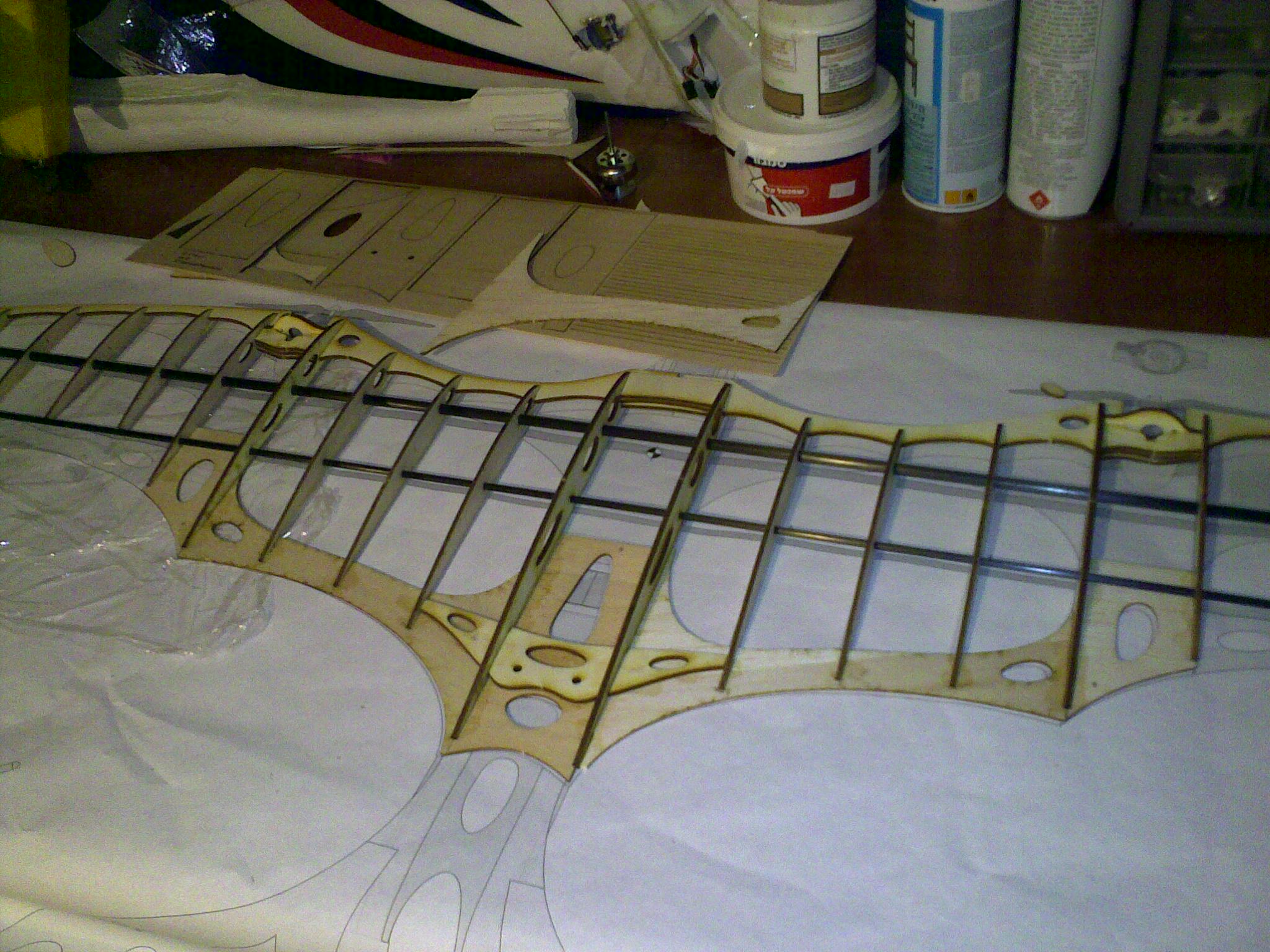

מתחילים בכנף- צורת הבניה היא מיוחדת(לפחות לי) כל הכנף בנוייה סביב 2 מוטות קרבון עליהם משחילים את כל הצלעות. חשוב מאוד לעבוד לפי סדר הפעולות בחוברת ולא לנסות לקצר תהליכים(אל תשאלו איך אני יודע) אבל רק ככה מגיעים לכנף ישרה ומדוייקת ביותר.

קובץ מצורף 7088
קובץ מצורף 7089

רוב החלקים בקיט מדוייקים כך שאם משהו לא מסתדר לכם תבדקו שוב!!! יש מספר קטן של מקרים ( ביחוד בציפוי הבלזה של שפת התקפה וזרימה) שם החלקים גדולים יותר וצריך לשייף מעט להתאמה.

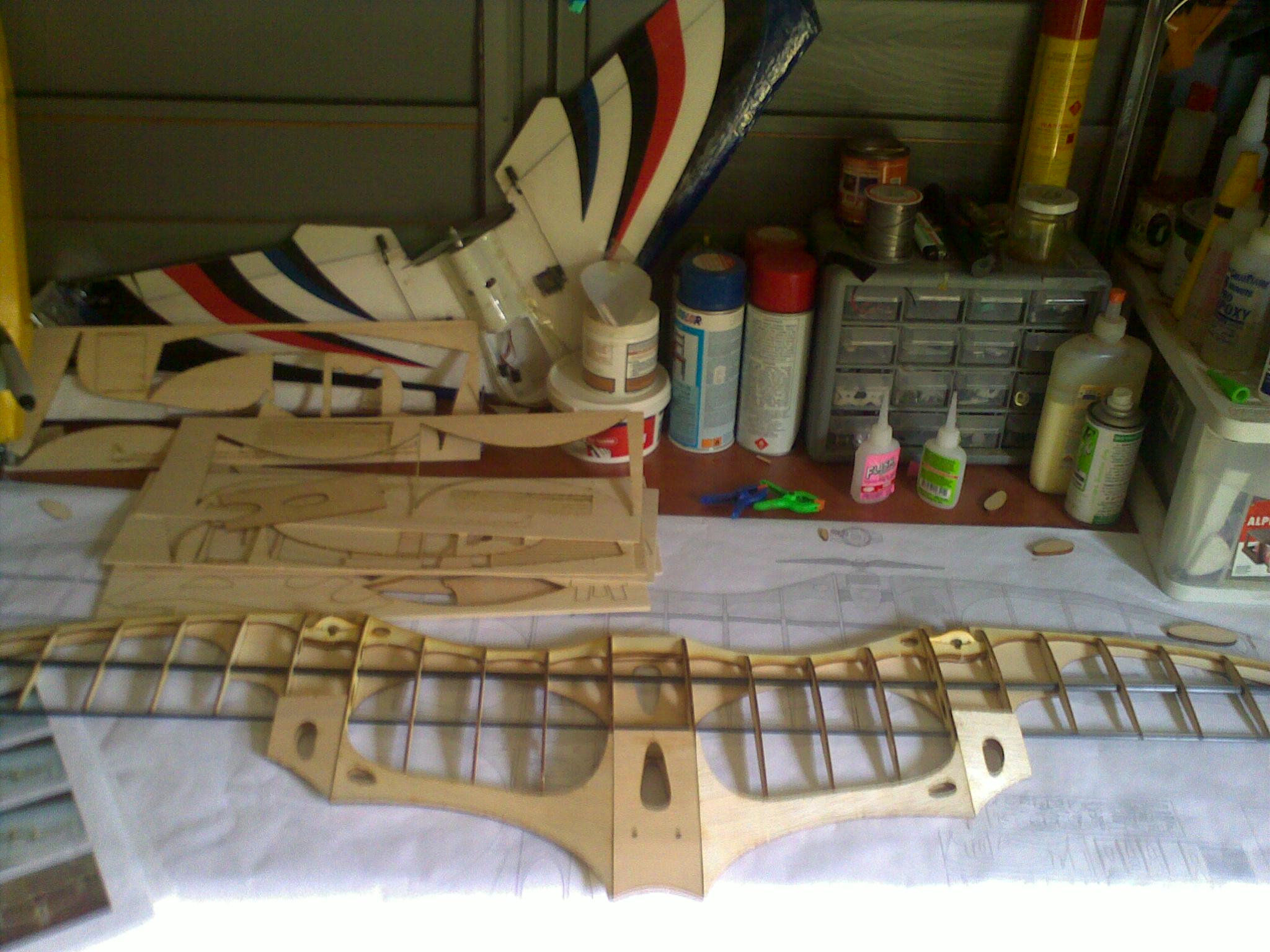

לאחר כ - 3 שעות עבודה זה המצב כרגע

קובץ מצורף 7091

התכנון להיום התקנת סרוואים ומנועים\בקרים בכנף וסיום כיסויי בלזה.

פה יש לי שאלה ראשונה: מה עדיף - להאריך את החוטים של הסוללה מהבקר ולהשאיר אותו קרוב למנוע או להאריך את החוטים של המנוע ולשים את הבקרים במרכז. היתרון של השיטה השניה הוא בכך שאפשר להחליף בקר במידת הצורך ללא לפתוח ציפויי וכאלו.

זהו עד כאן המשך יבוא....

תמיד מאריכים אר ורק את חוטי המנוע,החוטים בין הסוללה לבקר צריכים להיות הכי קצרים שאפשר

נראה טוב מאוד!!!
אפשר קישור לאתר ממנו הוזמן הקיט?

ציטוט:

---

נכתב במקור על ידי eran_k

תמיד מאריכים אר ורק את חוטי המנוע,החוטים בין הסוללה לבקר צריכים להיות הכי קצרים שאפשר

---

מה זה משנה ? המנוע והבקר רואים את האורך הכולל

חן - יפה מאוד. אתה צריך מקלט בשבילו אני מניח ?

כמה עלה הקיט וכמה המשלוח ?

שרון הקיט עלה 125$ והמשלוח 35$ נוספים בארץ שילמתי כמובן מכס ומע"מ עוד איזה 100 ש"ח

לגבי החוטים אני חשבתי שיש משמעות לאורך בין המנוע לבקר בגלל נושאים של תזמון וכאלו

חן

קישור לאתר http://www.pteroworks.com/pteros

ציטוט:

---

נכתב במקור על ידי sharonx

מה זה משנה ? המנוע והבקר רואים את האורך הכולל

---

http://www.rcgroups.com/forums/showthread.php?t=952523

ציטוט:

---

נכתב במקור על ידי eran_k

http://www.rcgroups.com/forums/showthread.php?t=952523

---

תודה ערן למדתי משהו :)

ממש מדליק.
אחלה לינק ערן.
חן,
אם אתה צריך לקרבן או לפברגלס משהו שם... :rolleyes:

יפה מאד חן, נראה טוב!
תתחדש!

תודה לכולם
דרימר תודה אבל נראה לי שפה זה רק בלזה ודבק כמו בימים הטובים :)

טוב קצת התקדמות מאתמול בלילה

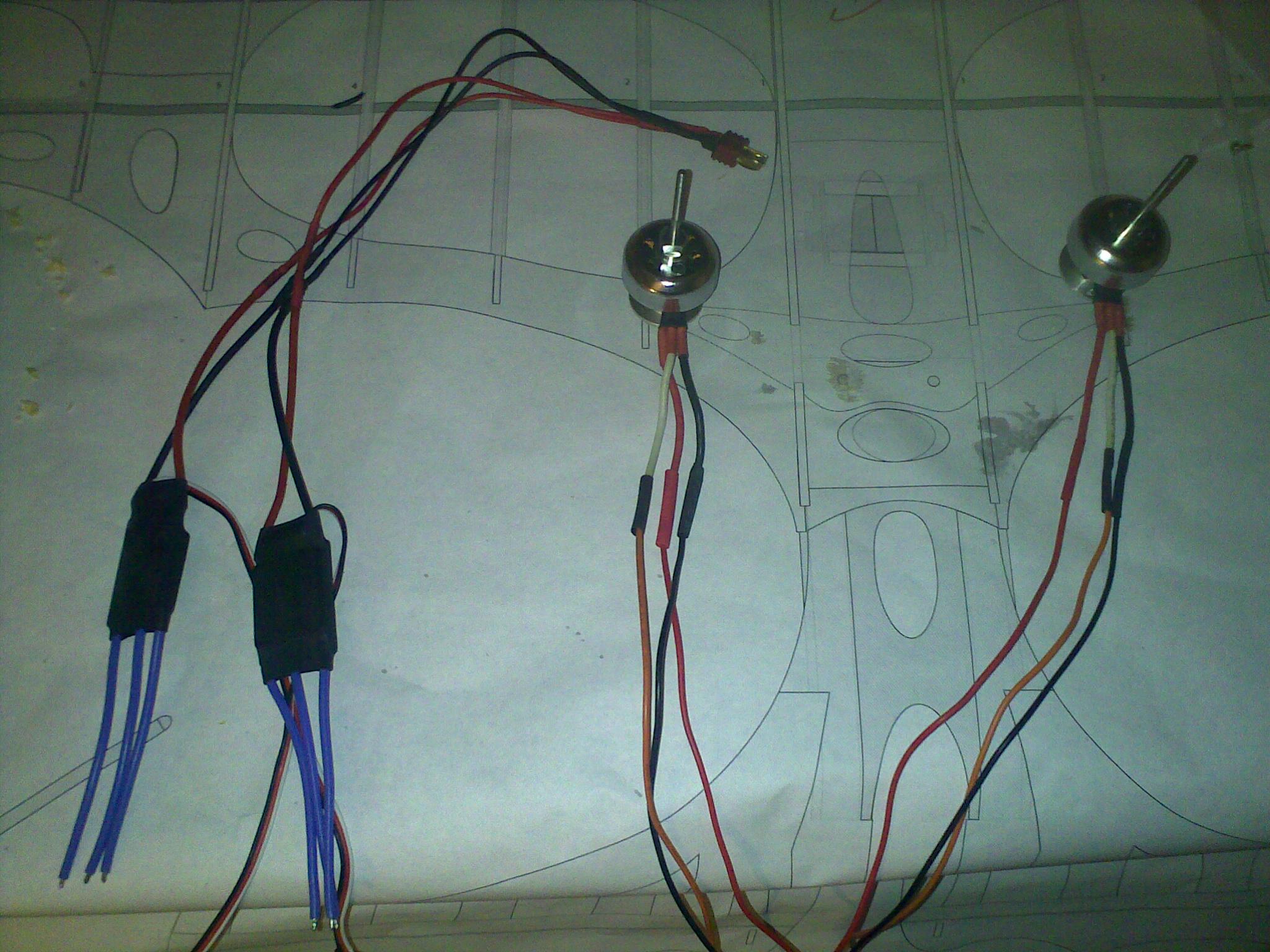

כל החיווט של המנועים והבקרים בוצע

קובץ מצורף 7136 קובץ מצורף 7139

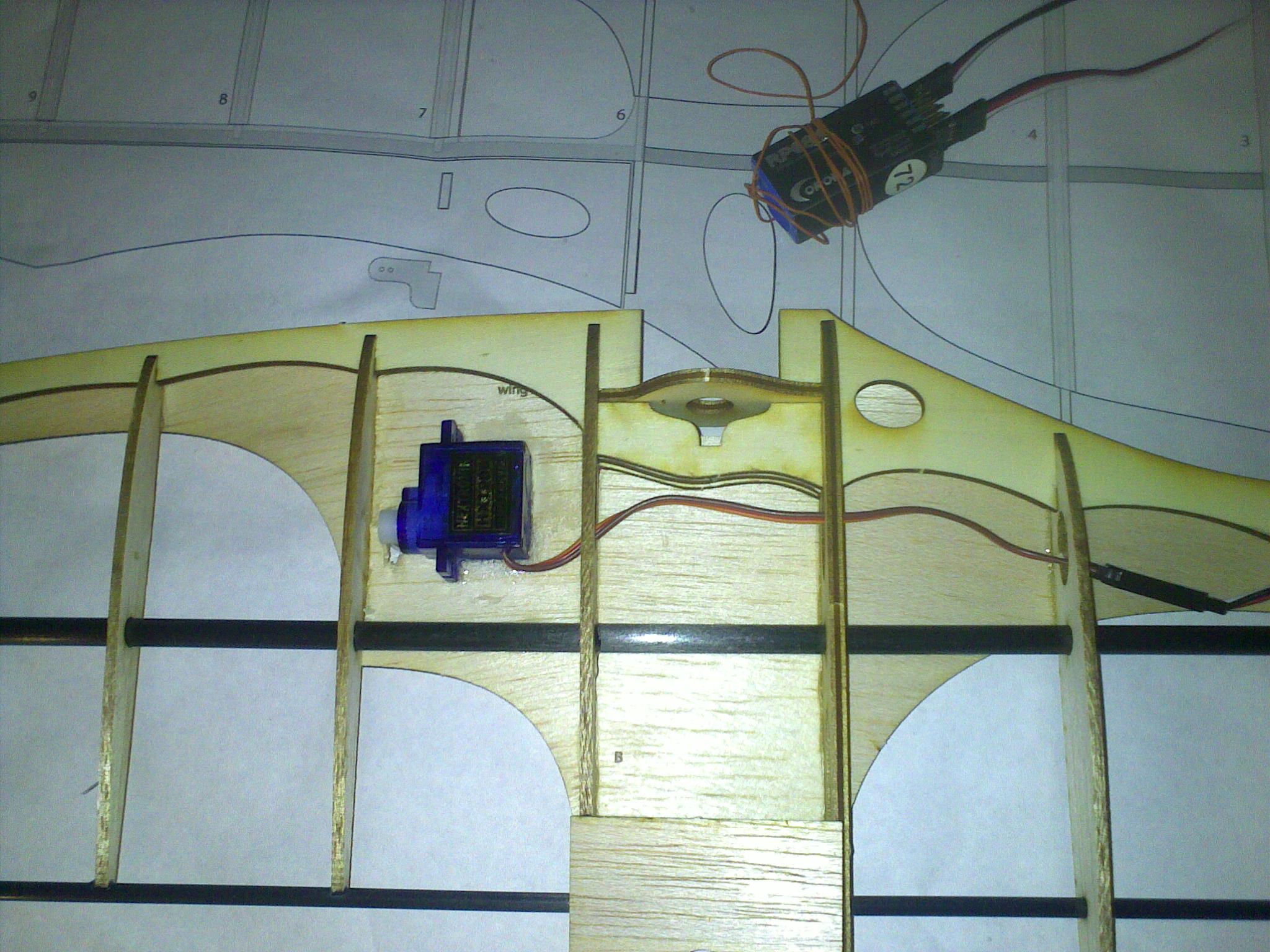

הסרוואים בכנפיים הותקנו

קובץ מצורף 7137

המנועים מותקנים (תמיד תזכרו לבדוק את הכיוון לפני סגירה סופית של החיווט :))

קובץ מצורף 7138

ושפת ההתקפה סגורה.

זהו להיום שלב הבא תחילת הגוף והראש

חן

אין פשוט גועל נפש ...!!
סתם סתם ...
התחלת לבנות ולא קראת לי אתה לא בסדר ..:(
חח..
עד עכשיו ניראה משו בן-__!
יום שבת יטוס ?
ליאור

טוב עוד קצת התקדמות מאתמול

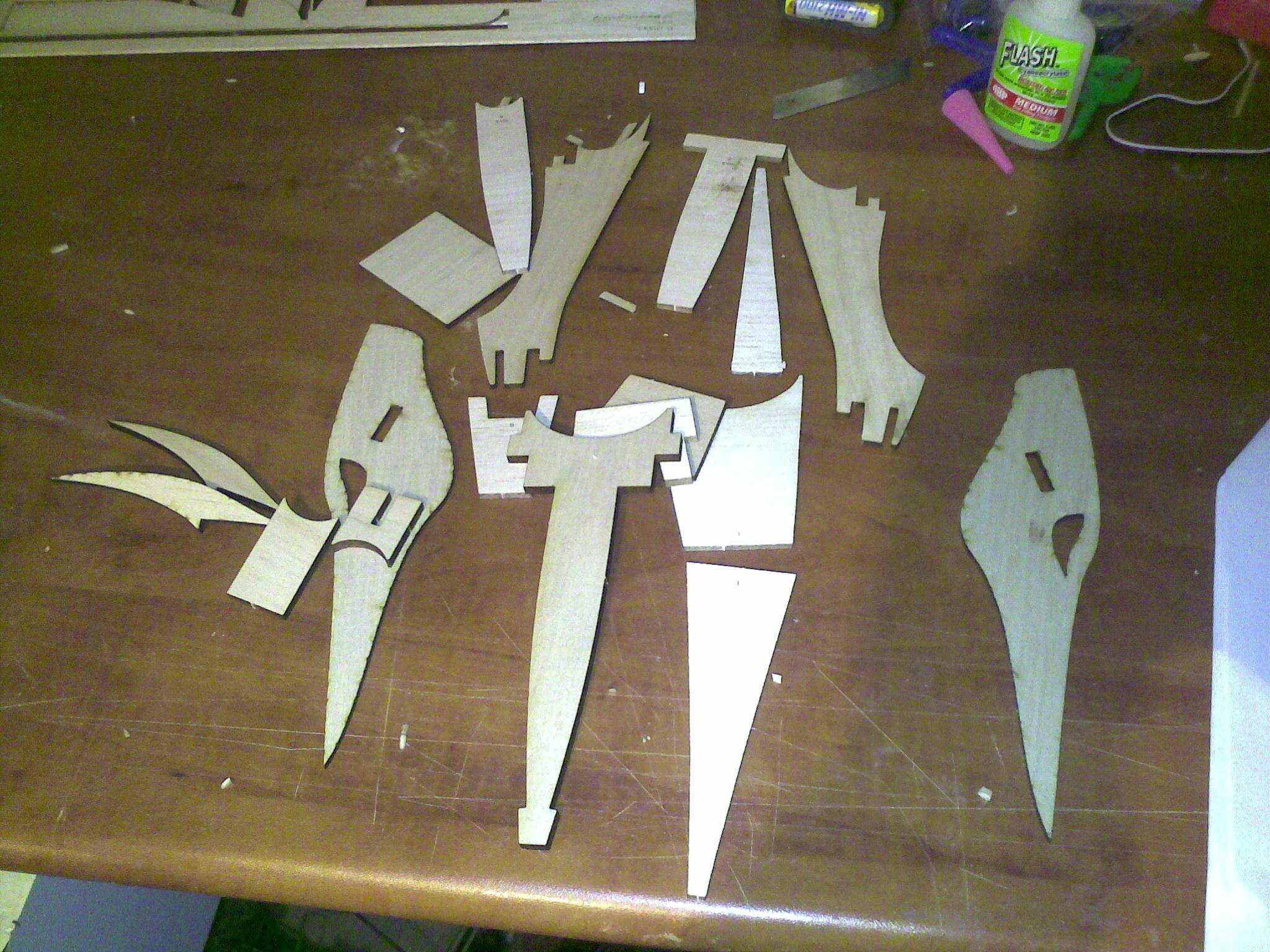

בנית הראש והצוואר ככה זה מתחיל - המון חלקים שרק אחרי שמרכיבים בסדר הנכון מבינים למה צריך את כולם :)

קובץ מצורף 7153

וככה זה נראה שעה וחצי אחרי

קובץ מצורף 7154

בנית זנב V

קובץ מצורף 7155

בנית הגוף - התוכנית וההוראות לא ממש מפורטות בקטע הזה ומאוד קשה להבין מה הולך לאן ובעיקר באיזה סדר. אני מאוד ממליץ לנסות ולהרכיב בלי דבק את כל החלקים לפני ורק אחרי שבטוחים מה עושים להתחיל ולהדביק.

קובץ מצורף 7156

מתחיל להראות כמו הדבר האמיתי

קובץ מצורף 7157

עכשיו מתחילה העבודה האמיתית המון שיוף, מילויי ועיגולי פינות

יש עוד התקנות של סרוואים בגוף וכמובן ציפוי

המשך יבוא...

וואו - יופי של בניה!!
איכות הקיט נראית באמת ברמה גבוהה.
-תמשיך לעדכן.

מ-ד-ה-י-ם ומעורר התפעלות.
גם הטיסן בסדר. :D

תתחדש ידידי המלומד, להתראות בסופ"ש.

לכל המעוניינים (השוגים), המילה אינה petrodactylity, אלא Pterodactylity. ואין לה שום קשר לזהב שחור... אלא לדינוזאור המעופף Pterodactyl.

את האות P שבהתחלת המילה לא מבטאים...

המילה הלטינית לכנף היא Ptero.


דר צאלון

ד"ר תודה על התיקון ננסה לתקן את השם בכותרת.

עדכונים מהיום:

הבניה הושלמה כולל כל השיופים (שעות)

שינוי יחיד שעשיתי מהתכנון המקורי הוא הכנסת צירי CA במקום ציר סלוטייפ בזנב (אני לא אוהב את השיטה עם הדבק. בכנף אין לי ברירה מכיוון שהמאזנת מחוברת למוט קרבון ואני לא רוצה לחרוץ אותו בשביל הצירים.

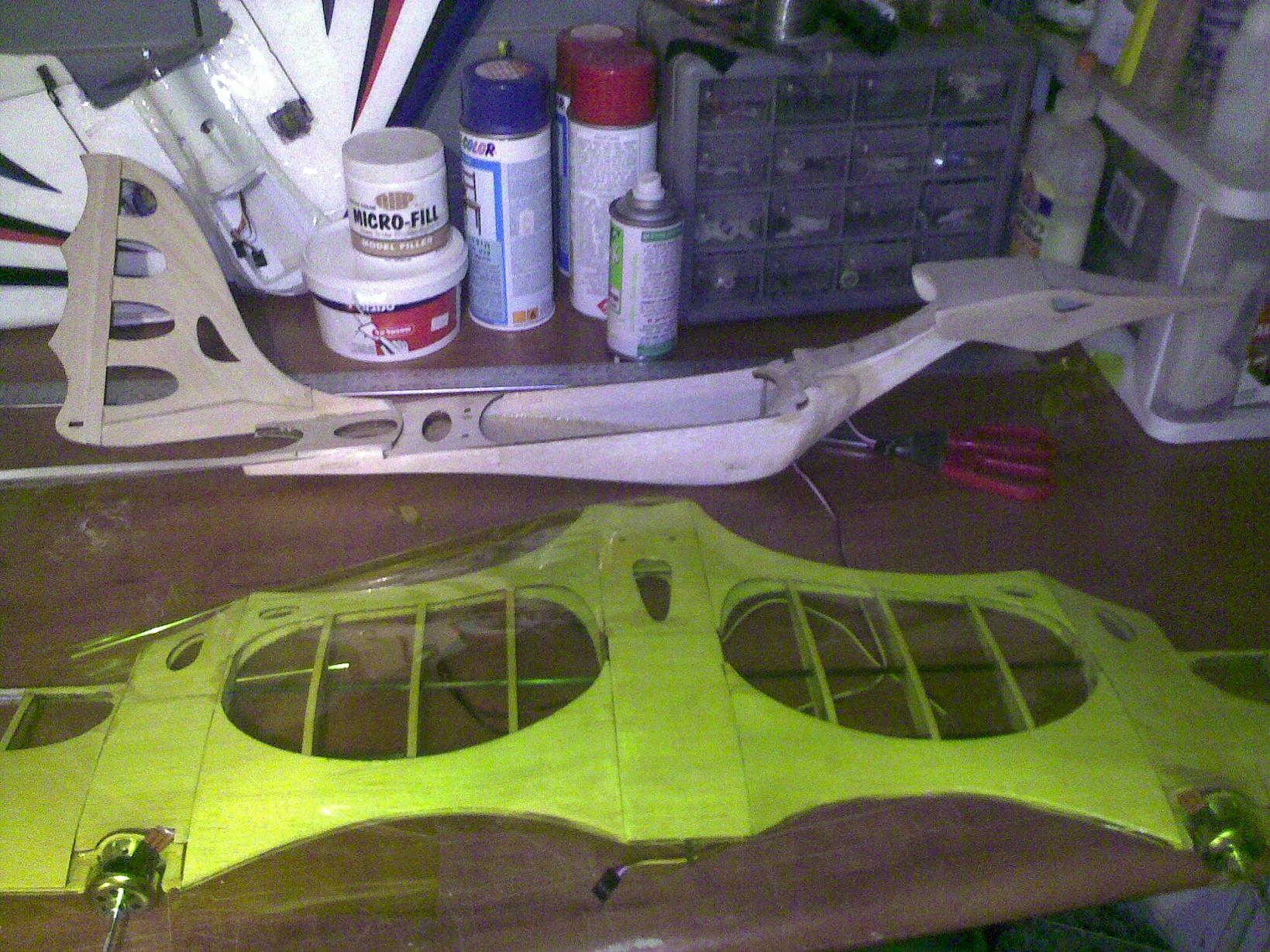

התחלתי במלכת הציפוי. זה בלי ספק הסיוט הכי גדול של כל מי שציפה אי פעם כנף. אין ביצור הזה שום קו ישר אחד לרפואה.

קובץ מצורף 7170


נראה לי שזה יקח לי איזה שנה לצפות אותו. זה המצב נכון להיום

חמוד מאוד. אשמח לראות סרטון שלו בטיסה.

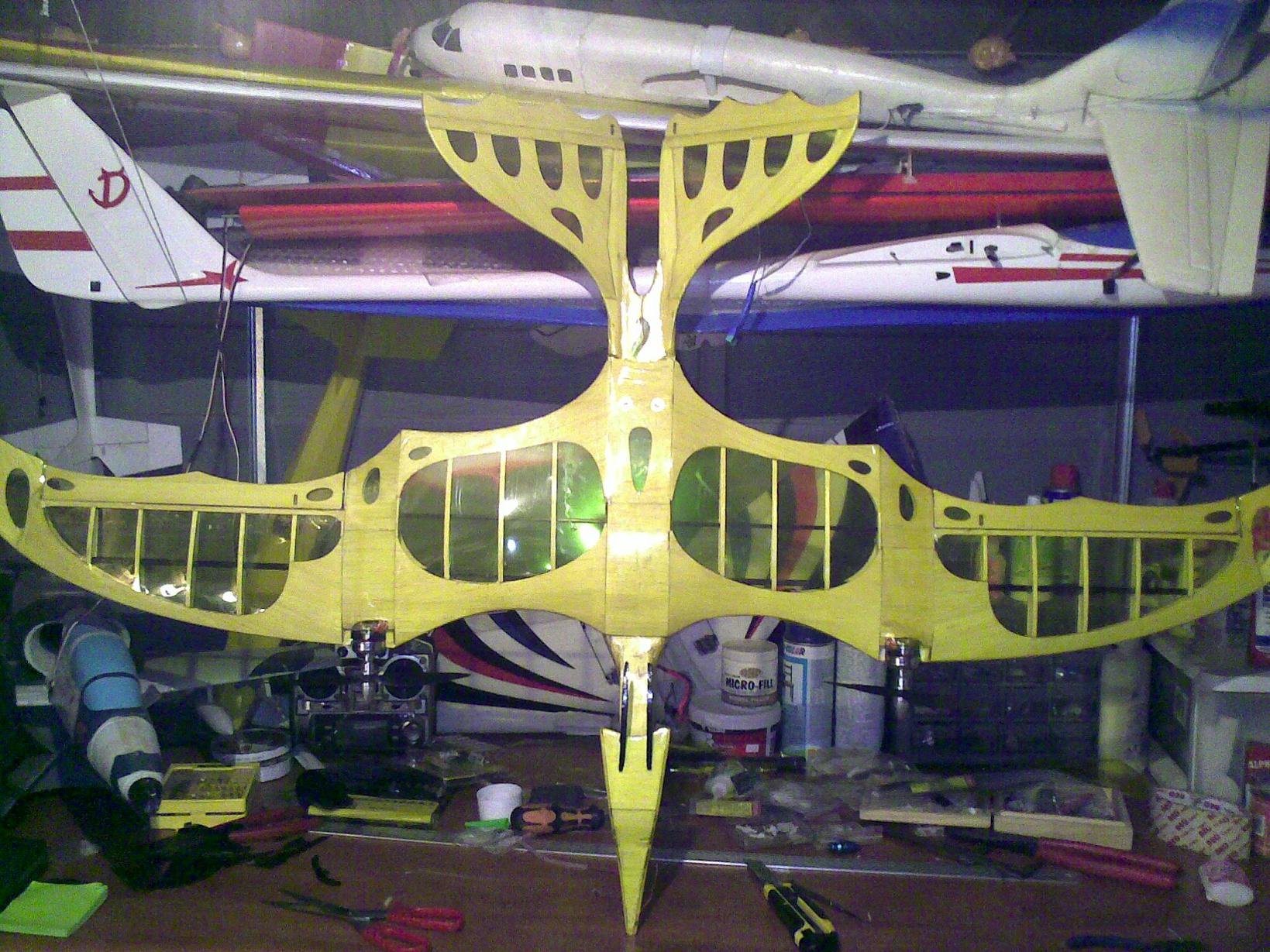

סוף סוף מוכן

לא יאומן כמה מעצבן לצפות את הטיסן הזה. לאחר כ -3 ניסיונות וכמה מטר של ציפוי שניזרק לזבל זה מה שיצא

קובץ מצורף 7272 קובץ מצורף 7273 קובץ מצורף 7274

כרגע עם פרופים של 8X6 נותן יותר מ - 350W עם כ- 25A במנוע מלא. אני הולך להגביל את המצערת בשלט ל - 70% מקסימום

בשלב השני אני אחליף לפרופים של 7X5

שוקל מוכן לטיסה - 760 גרם בדיוק במשקל הממוצע הנדרש. היתי צריך להוסיף כ - 30 גרם בראש כדי להגיע לאיזון.

טיסת ניסוי ברגע שמזג אויר יאפשר

ניפגש בשמחות

חן

אני מזהה את הטיסן הראשון שלי ברקע - המיני סלינגר ?

חנסקה כבוד....:D:D:D פארק היורה כבר מזמין איזה עשר:p

אפשר כבר לתכנן את הפרויקט הבא עם הפיפר הצהוב:נטיס כרזה שתדווח על ציפור פרה היסטורית באזור,במקביל גם נצניח צנחנים שיוצנחו על הגב של הפטרודקלי:rolleyes:ובסוף הלב המוטס האדום ידווח על הצלחת המיבצע:):D

מדהים.
מתי טסט פלייט ואיפה?
(בבקשה אל תגיד שבת בשעה כזו שאני עדין מתהפך במיטה לצד השני כדי להימלט מאדי הוודקה של הגרעפס שתקעתי)

שוקה אני בטוח שעם קצת מאמץ של צוות ברקאי את טסלר בע"מ תהפכו גם את הפיפר שלך למשהו דומה :)

מעיין כל שעה אצלך זה מוקדם מידי :)

בגדול אני לא מאמין שאצליח להתאפק עד יום שבת בינתיים שלישי בבוקר נראה מבטיח ביותר

חן
