בניית חלק מסויים מחומרים מרוכבים

שלום,
הנושא קצת פחות קשור לטיסנים אבל מתאים לפורום אלפא כי רק כאן מתעסקים בחומרים מרוכבים, בנייה וכו'

יש לי פרוייקט מסויים שאני צריך להכין בו חלק כשלהו.
לדעתי הפתרון הכי טוב הוא להכין אותו מחומרים מרוכבים (פיברגלס לדוגמא)
אין לי ניסיון בעבר בחומרים מרוכבים, אך יש ידע טכני ושתי ידיים ימניות וכמובן רצון ללמוד
בניתי בעבר טיסנים, אך לא יצא לי להתעסק בחומרים מרוכבים (מלבד חיזוקים עם פיבר וCA)

העליתי מספר תמונות של החלק, אם משהו לא מובן אשמח להסביר.
הדוגמא שהכנתי היא מבריסטול של מחברת והודבקה עם דבק חם
אין חשיבות כל כך למשקל החלק הסופי או לעובי.
אם יהיה בעובי של בערך 2 מילימטר זה יהיה מצויין

אך יש חשיבות קטנה לחוזק,
החלק מדי פעם יצטרך להתגמש כדי להיכנס לתוך תושבת/מסגרת, לכן צריך שתהיה לו יכולת להתגמש קצת מבלי להישבר

כמו שהסברתי אני לא מבין הרבה בחומרים מרוכבים, לכן אשמח לקבל הצעות איך לייצר את החלק ואיזה בדים ודבקים לקנות.
אשמח לפתרונות לא יקרים מדי, ואם יש הערכות לגבי המחיר זה יהיה מעולה!

יש לי סוג של קצה חוט,
הרעיון הוא לקחת גוש קלקר ולעצב אותו, עליו לשים בדים מוספגים וכשיתייבש להמס את הקלקר עם טינר
אפשר להוסיף גם בין השכבות בלזה 0.1 לחיזוק. יעבוד?

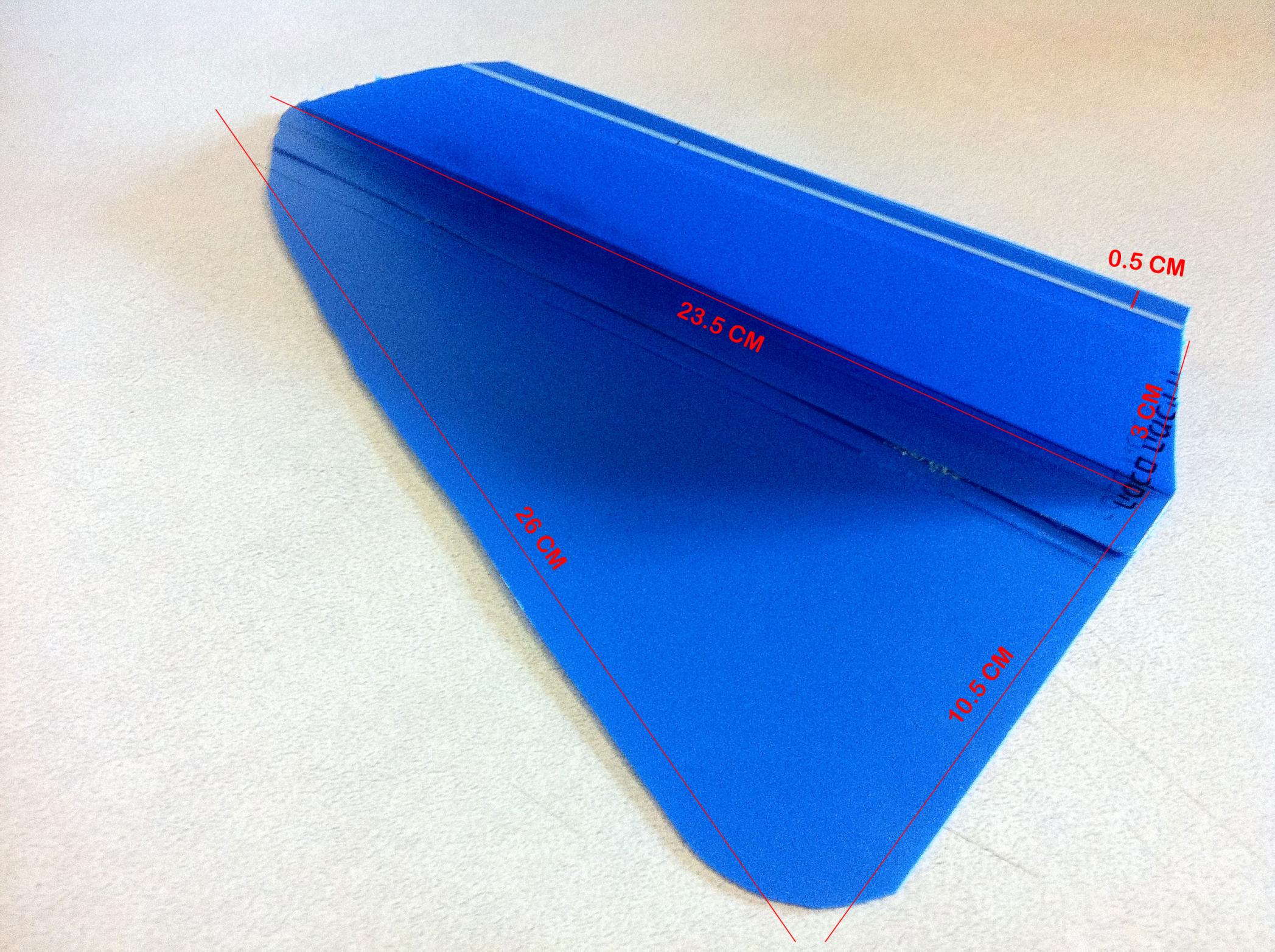

המידות של החלק:
קובץ מצורף 96522

במידה ואני מבין נכון מדובר בחלק פשוט, למעשה "פח מכופף"

על מנת לבנות מחומרים מרוכבים בנה לך תבנית פשוטה מדיקט או MDF וצפה בציפוי אטום (ציפוי של טיסנים או סלוטיים)
מרח ווקס (חומר הפרדה) הנח שכבות בד, עדיף לסיים עם וואקום על מנת שלא יהיו בועות ורדיוסים קטנים יותר בפינות.
תחלוץ את החלק
תחתוך ותשייף לצורה הרצויה.

גמישות גבוהה לא בטוח שתהייה, תלוי באילו חומרים אתה משתמש, לאיזה כיוון אמור להתקופך?
שקול לעשות מפיבר גלס.

בלזה 0.1 מ"מ אני לא מכיר ולא חושב שנדרש.

הבנת נכון, כמו פח מכופף.
במידה ואני עושה איך שהסברת לי, האם החלק ישתחרר מהתבנית כשהיא מצופה סלוטייפ?
משחת וקס לרכב גם תתאים או שחובה וקס ייעודי?

לצערי אין לי כלים בשביל לשים את התבנית בוואקום.
כנראה שאני אספיג טוב את הבדים בין 2 יריעות ניילון ואנסה להדק בפינות כמה שיותר
את האמת שזה לא קריטי אם זה לא יצא ב90 מעלות, קצת לפה ולשם יהיה בסדר

בקצוות כדאי לעשות חיזוק עם יותר בדים או למרוח אירוסיל (אם ככה קוראים לזה)?

ציירתי את הכיוון של הכיפוף בתמונה, מקווה שזה ברור (הכיפוף צריך להיות גם כלפי פנים וגם כלפי חוץ)
כמו שאמרתי, הכיפוף הוא קטן ונועד רק לשם הכנסת החלק למסגרת.

לגבי הבלזה, התכוונתי ל1 מילימטר שכידוע לי קיימת.
לדעתך אין צורך להשתמש בעוד חומר בנוסף לפיברגלס?

מאיפה מומלץ לקנות פיברגלס? אני באיזור רחובות, נס ציונה, ראשון לציון וחולון.
איזה עובי של בד מתאימה למשימה?
איזה דבק?


תודה על העזרה רועי!

התבנית חייבת להיות חלקה ולא נקבובית, בגלל זה הסלוטייפ.
ווקס מיוחד עדיף אבל בהינתן שלא תנגב יותר מדי ווקס רגיל יש מצב שהוא יעבוד.
בד פיבר בלבד, במידה ותשלב ליבה (בלזה) יהיה לך קשה להצמיד את הבדים לליבה ללא ואקום ובכיפוף תהייה הפרדה (הבלזה תקפוץ מהבד)
מומלץ בחום וואקום, דני בזמנו ביצע שימוש בשקיות וואקום עם משאבה פשוטה וביתית, צור איתו קשר לפרטים.
אפוקסי 24 שעות בלבד, בד אולי עודד יוכל לתת לך מקום

תוכל בבקשה לצרף לינק לפרופיל של דני ושל עודד?
איזה בד פיבר בדיוק יתאים? (כמה גרם למטר או איך שזה הולך בבדים)

כמו כן איזה אפוקסי מומלץ? (דגם/סוג/חברה)


Sent from my iPhone using Tapatalk - now Free

הייתי מציע לך משהו הרבה יותר פשוט לביצוע
קח דיקט תעופתי ותבנה ממנו את המוצר הנ"ל
אחרי זה תצפה את הדיקט בפיברגלס בלי שום חומר הפרדה, כי לא תפריד אלא הדיקט ישאר
אתה יכול לצפות משני הצדדים כמובן
אמרת שאין חשיבות למשקל אז זו הדרך שאני הייתי עושה את זה, הרבה פחות עבודה והתוצאה מובטחת.
לך על בד 50 גרם.
לדעתי עבור הדרך הזאת אין צורך בוואקום (זה תמיד טוב ומשדרג, אבל במקרה שלך לא הכרחי)
בד ואפוקסי ניתן לקנות באלגד, יש לשם הכל, כולל מברשות ואפילו אצטון לניקוי:
http://www.elgad.co.il/catalogue.asp?CatID=11

אם תרצה טיפים יותר מפורטים אתה תמיד יכול ליצור קשר
