אהלן,

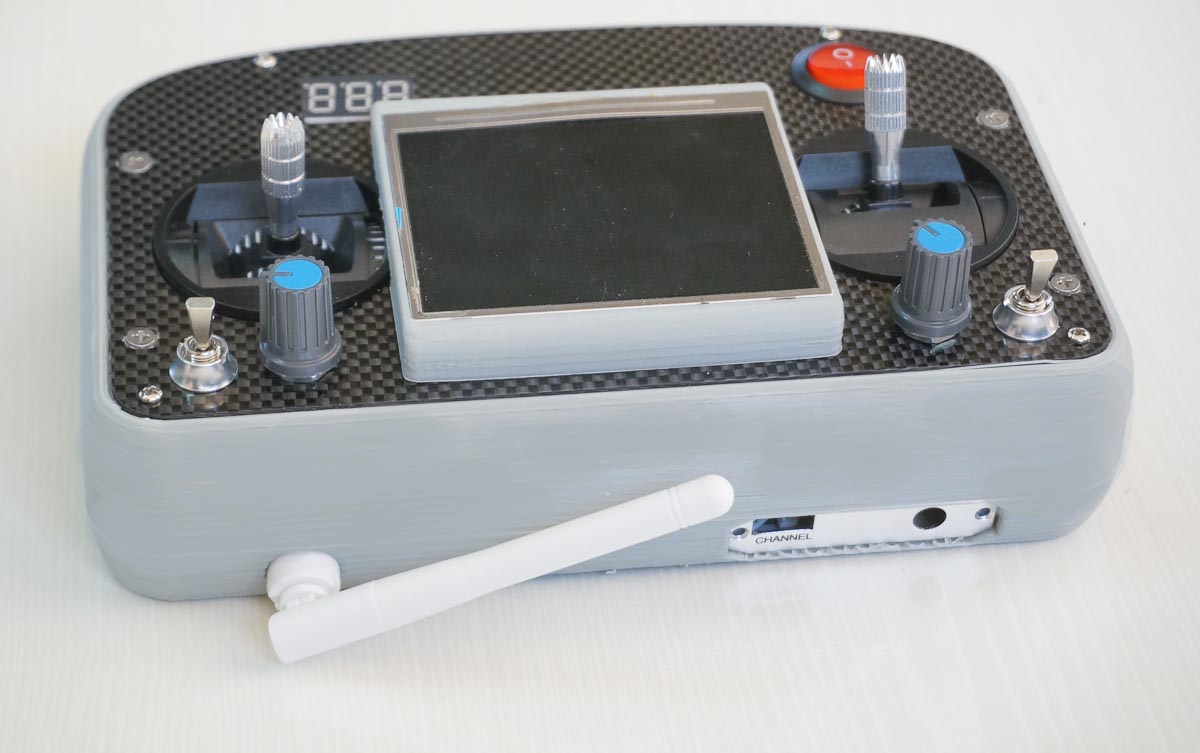

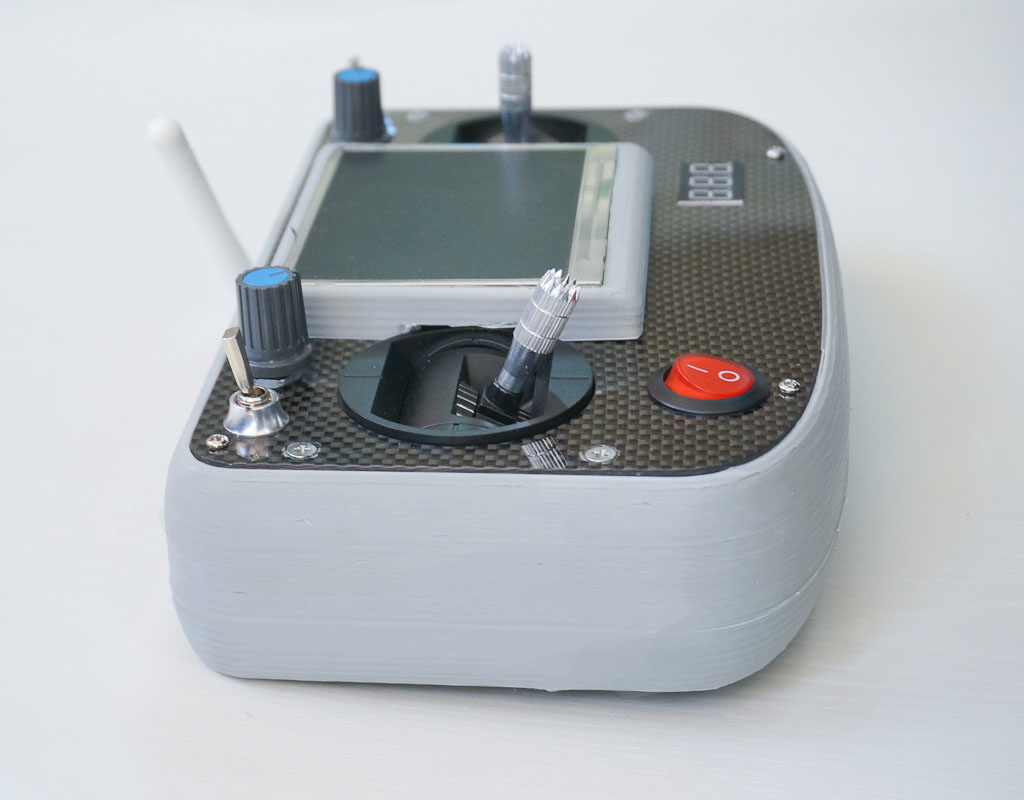

הטמעת שלט של פאנטום יחד עם מקלט וידאו + מסך ופוטנציומטר לכל ערוץ לשליטה על גימבל.
שילוב של קרבון ופלסטיק גם בתוך התחנת קרקע ומקום לכל אביזר עם תושבת יעודית.
התחנה מאד קומפקטית והרבה יותר קטנה מהשלט המקורי של הפאנטום.
טיזר קטן ובהמשך אני יעלה הסברים ותמונות נוספות
קובץ מצורף 98653קובץ מצורף 98654
לא הבנתי כל כך אם זה המצאה שלך או לא...
אבל נראה מדליק
מה מחיר של חבילה כזו?
המוצר אינו יגיע מוכן היות ולכל אחד שהוא בעל פאנטום יש שלט מקורי.
לכן זה ימכר כקיט הכולל את לוחות הקרבון, פלסטיק חיצוני + פלסטיק פנימי לרכיבים , מסך,מקלט וידאו, פוטנציומטרים, ברגים ומדריך הרכבה
לגבי המחיר יפורסם במקרוב שהקיט יתפרסם באתר.

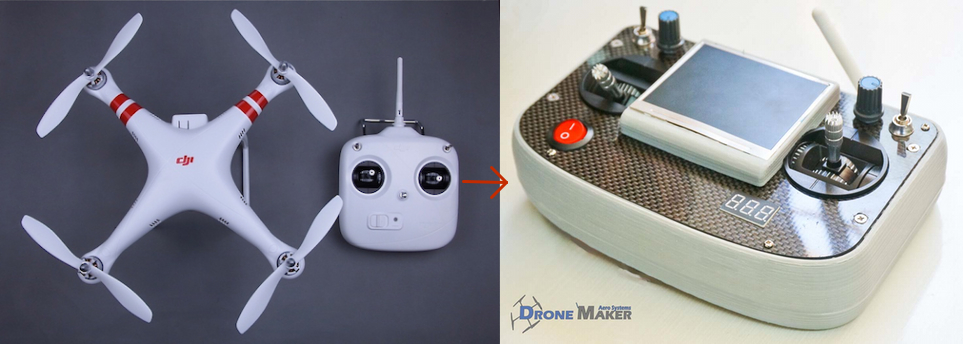

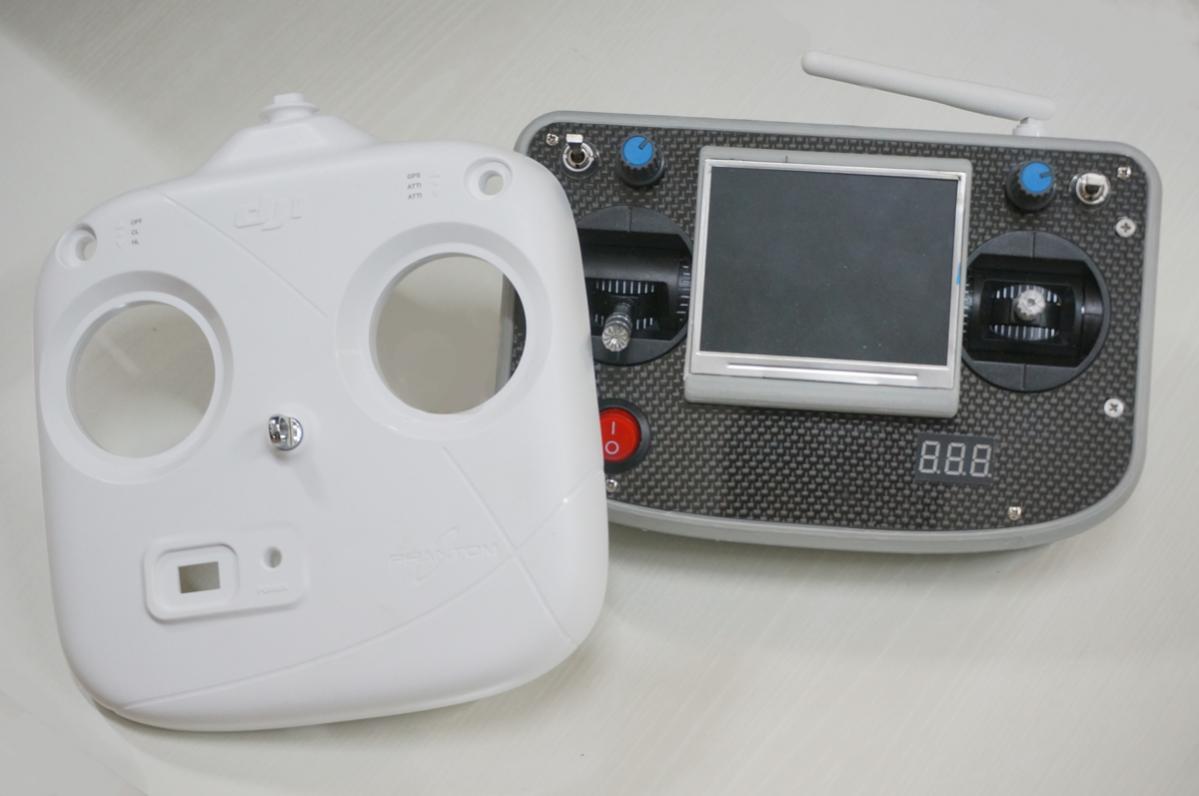

יחס גודל מול שלט מקורי
קובץ מצורף 98670
נראה מצויין גיא!
מדהים שהצלחתם לדחוס הכל במוצר קטן כ"כ.
כן :-) זה באמת מטורף הכמות הנדסה שהושקעה פה הכל יושב בצורה מאד חכמה כדי שהכל יכנס ביחד..ציטוט:
נכתב במקור על ידי s.mario
אחרי הרבה עבודה מאומצת הצלחנו..
לא יודע עד כמה שמים לב ברוחב הוא ממש טיפה יותר רחב מהמקורי (2 ס"מ)
ובאורך הוא הרבה יותר קצר(4 ס"מ)
למה אני לא רואה את האנטנת מקלט? נסתרת?
לא נסתרת פשוט בצילום הזריז לא הייתה מורכבת אך המקלט קיים.
היי גיא,
דבר ראשון זה נראה נהדר, באמת יפה .
האם אתה רוצה להעלות עוד תמונות, הסברים וסקירה כדי שהרשור הזה לא יהיה בעל אופי מסחרי?
מעיין
היי
כן וודאי, ציינתי בהודעה הראשונה שאני מתכוון להרחיב בתמונות והסברים בהמשך
בסופש אתפנה ואני ירשום הסברים על הכל ויעלה עוד תמונות
אהלן,

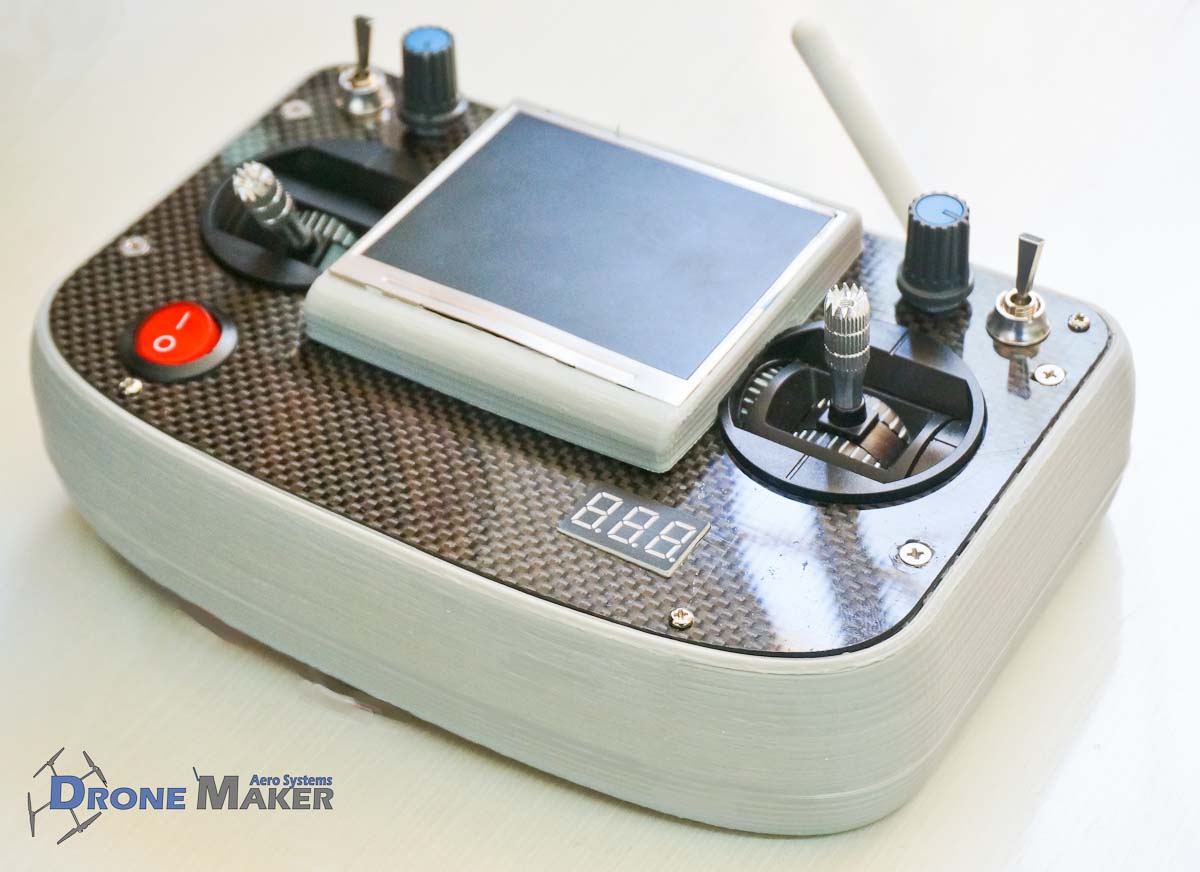

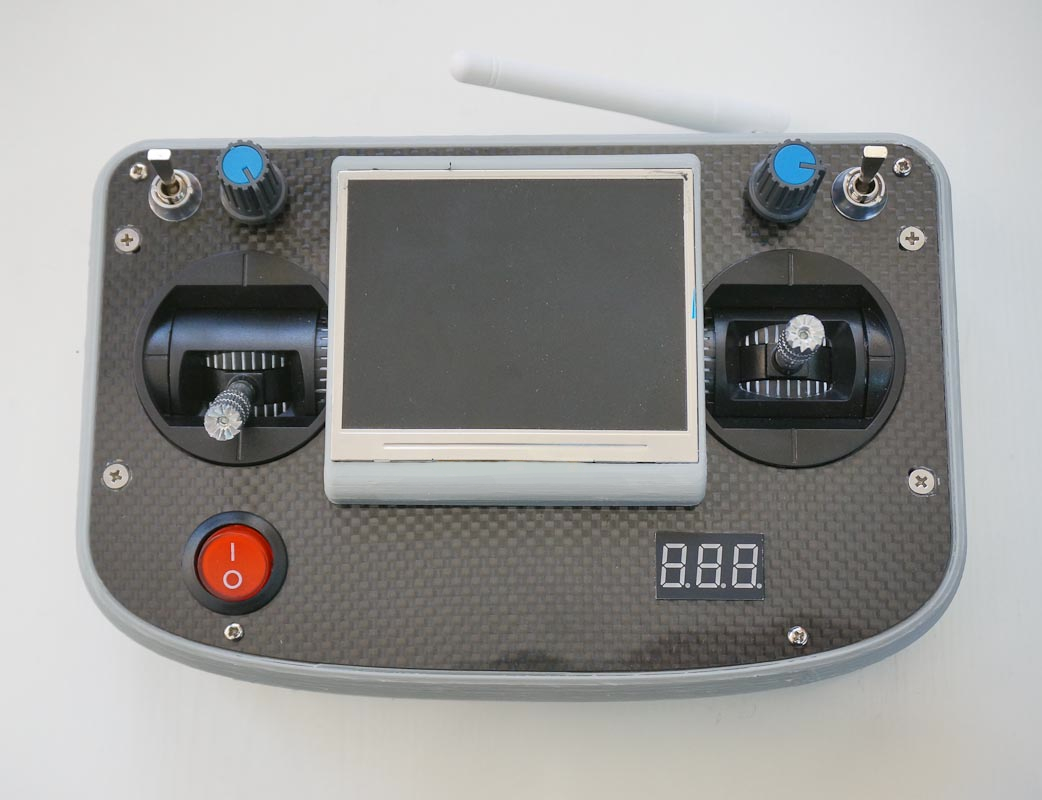

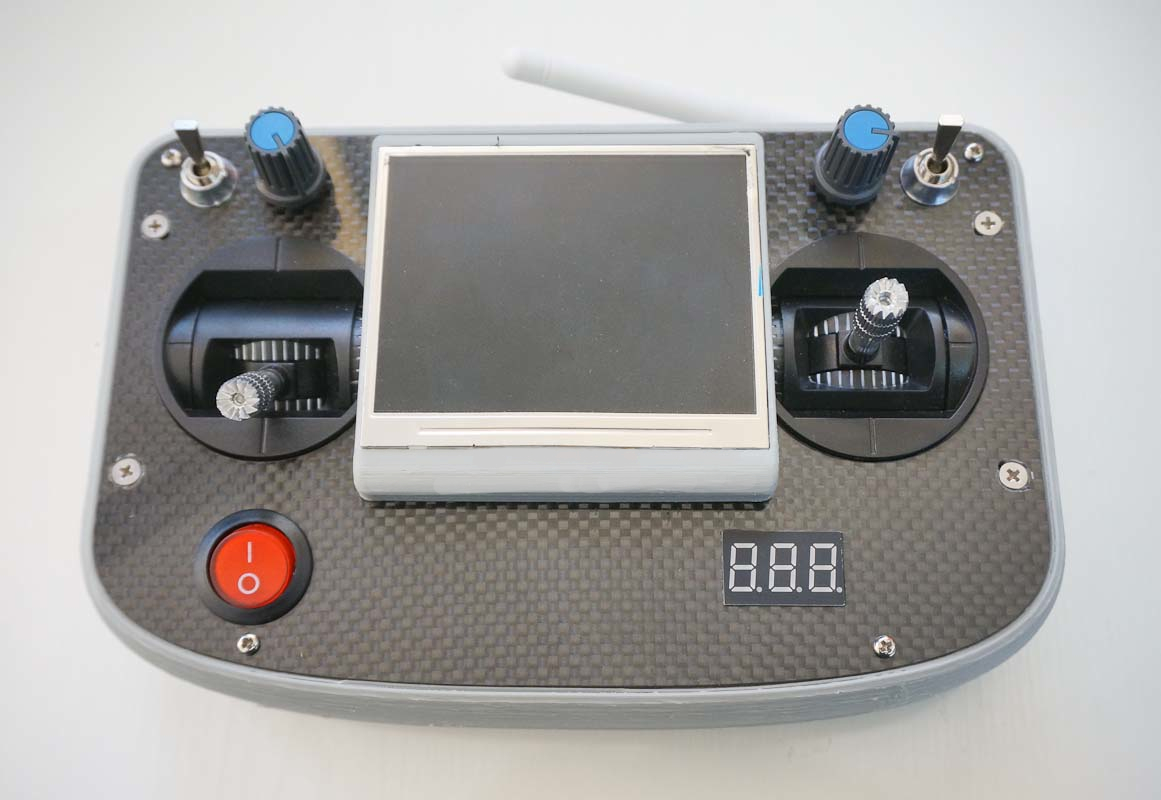

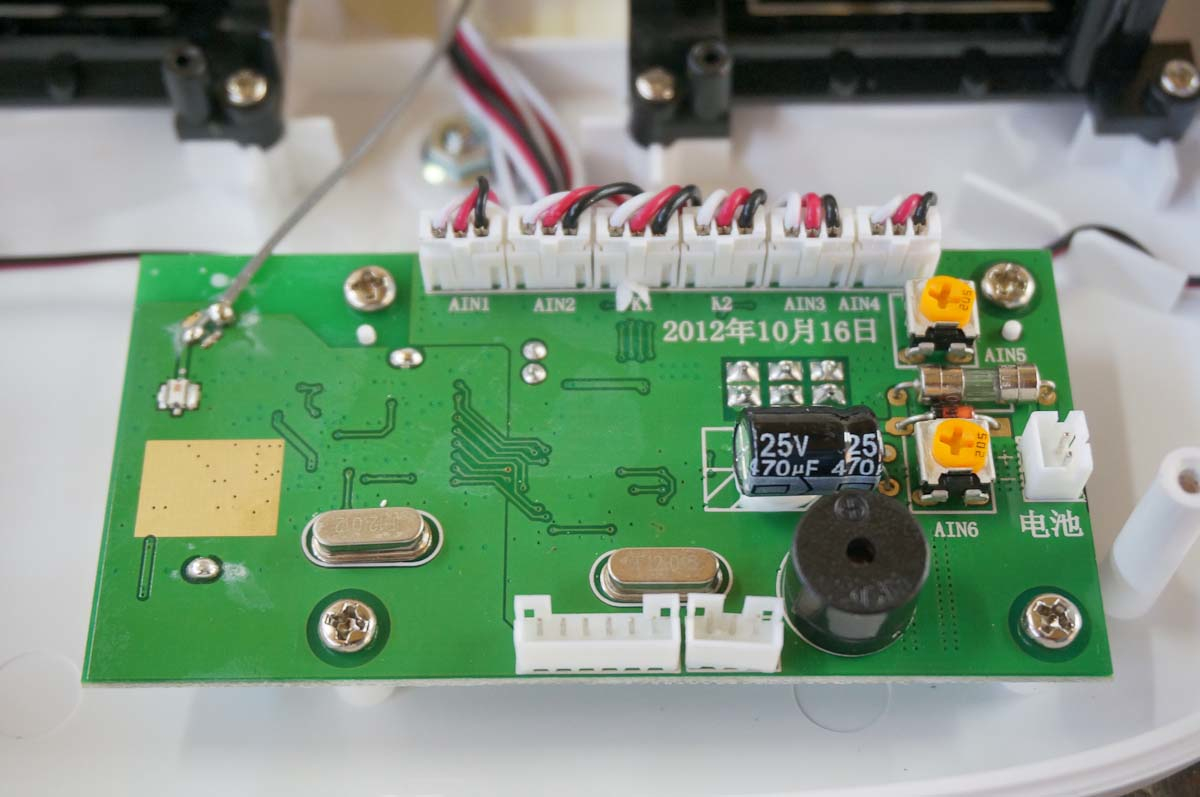

אז אני מצרף תמונות נוספות גם של הלוח המקורי של השלט והשלט ותמונות של התחנה עצמה.
בגדול אין פה המצאת גלגל מחדש . בסך הכל אינטגרציה למודול קטן מאד שנכנס למארז פליקן של פאנטום במקום השלט המקורי
והכל נמצע בשלט אחד כל עניין הוידאו.
מי ששם היום משדר וידאו צריך לקנות סטנד למסך שמתחבר לשלט המקורי דבר שתופס הרבה מקום.
בגדול בקיט יש :
- מסך
- מקלט וידאו (לא חייב)
- משדר וידאו (לא חייב )
- מפסק ראשי
- פוטנציומטר X2
- אביזרים כללים לחיבור השלט
- פלטה עליונה קרבון/פיבר שחור
- פלטה תחתונה קרבון/פיבר שחור
- מעטפת פלסטיק עליונה - כולל חציצים ותושבות לכל החלקים הפנימיים
- עטפת פלסטיק תחתונה - כולל חציצים ותושבות לכל החלקים הפנימיים
- תושבת פלסטיק למסך
- ברגים
- צג מתח סוללה
- סוללת לייף
- מטען
בגדול כל עניין האינטגרציה השלט פשוטה כנ"ל חיבור מקלט הוידאו למסך
מקלט וידאו + מסך + השלט מחולקים למתח משותף מהסוללה הראשית שמחליפה את סוללות AA מה שנותן טווח עבודה רחב מאד ונוחות עם סוללה נטענת
וכל זה עובר דרך מפסק ראשי
החלק הפחות" קל " הוא חיבור פוטנציומטרים חיצוניים והוצאת המקוריים מהלוח.
נכון שיגידו שאפשר לקחת מסך ולהדביק מאחוריו מקלט ולשים סוללה חיצונית, אך אני חושב שמוצר אסתטי , שליף ללא חוטים וחיבורים מיוחדים, קטן מאד הוא יתרון.
אני חושב גם שבקיט שמגיע כל החלקים כולל מסך מקלט וכו הוא לא מחיר גבוהה לאם הייתי רוכש מסך, מקלט מפסקים וכו בסיני.
יש לציין בתמונות המקלט עצמו לא היה נוכח כמובן שעכשיו כן.
אשמח לביקורת בונה :-)
תהנו
קובץ מצורף 98737קובץ מצורף 98738קובץ מצורף 98739קובץ מצורף 98740קובץ מצורף 98741קובץ מצורף 98742קובץ מצורף 98743
