קיימת אפשרות מעניינת לחבר לנזה minimosd פשוט וזול ולקבל osd עוצמתי לדעתי
שמקבל את הנתונים ישירות מהנזה.
התהליך לא דורש פתיחה של הגיפיאס אלא רק התחברות לכבל שלו.
מישהו שיש לו ניסיון ניסה את זה כבר??
הלינק:
http://www.rcgroups.com/forums/showthread.php?t=2020638
תודה
נראה חזק!!!
אחרי הנסיון הכושל שלי עם ה CLOSD אני מעדיף לא להתעסק עם הלחמות אבל אשמח מאוד להיות שותף לנסיון....
הזמנתי MINIMOSD נראה ממש מעניין, אנסה בעוד חודש אני מניח..
גם אני הזמנתי.
הזמנתי מכאן :
http://witespyquad.gostorego.com/min...am-mod-v1.html
נראה מאוד מעניין
זה הקישור הישיר https://code.google.com/p/minnazaosd/
ציטוט:
נכתב במקור על ידי igalr
הגיע?
מחכים לדיווח.. :)
מה ההבדל בין זה לזה שנמכר ב 10 דולר?ציטוט:
נכתב במקור על ידי igalr
Sent from my GT-I9500 using Tapatalk
הגיע לפני כמה ימים אבל עוד לא הספקתי להתעסק עם זה. מה גם שהקווד מיני שעליו מותקן הנאזה מחכה לבקר ומנוע(כנראה שיגיעו השבוע) .
כדי לקבל קריאות מתח,זרם,RSSI צריך להלחים לרגליים על הצ'יפ עצמו וגם להוסיף נגדים.
בזה של ה 12$ כבר יש יציאות מובנות עם נגדים מתאימים כך שההתקנה הרבה יותר פשוטה ונקיה.
אין איפה שהוא לקנות את זה מוכן וזהו...
מישהו יכול לתת כיוון איך להתחיל עם זה.
אני מניח שבגלל שאין לי שום ניסיון עם ארדואינו וכד' אז אין לי קצה חוט.
אשמח לעזרה... לא אכפת לי גם להפגש עם מי שרוצה ולהתחיל "ללמוד למבחן"
נעשה ביחד
Sent from my GT-I9300 using Tapatalk 2
לא נראה מאד מסובך חוץ מההלחמות לרגליים הפיצפוניות..... זה לא קשור לארדואינו או אלקטרוניקה, רק להלחים לפי ההוראות.
אני שולח לך הודעה למישהו שיכול לעשות לך את זה (נראה לי)
מה שיש לי בינתיים עד כה זה את הנתונים הבאים:ציטוט:
נכתב במקור על ידי sevet
1 - הלינק לבורד , http://witespyquad.gostorego.com/min...am-mod-v1.html
2 - העץ הרלוונטי שצריך לצרוב , https://code.google.com/p/minnazaosd/source/browse/#svn
3 - צריך להעזר בתוכנת tortoisesvn (אני מנסה ללמוד איך להשתמש בה כי אני מקבל הודעות שגיאה כשאני מעתיק את הכתובת של ה repository אתר , http://tortoisesvn.net/screenshots.html
4 - לא מצאתי איפה יש הוראות הלחמה , דווקא בעבודה שלי יש מעבדת אלקטרוניקה שלהערכתי, העבודה תהיה קלה עבורם.
עוד מידע למישהו שיכול לקדם את הנושא ?
תודה
ההלחמות למעבד הן כדי לקבל קריאות מתח,זרם מחיישן מתאים . מהלד של הנאזה כדי להציג על ה OSD את הסטטוס.
מעבר לכך צריך להלחים את הפינים הרגילים לכרטיס ה OSD כלומר וידאו IN/OUT ו UART
בנוסף צריך להכין כבל מפצל על הכבל של הנאזה .
תודה יגאל ,ציטוט:
נכתב במקור על ידי igalr
יש איזשהו תרשים שמתאר את החיבורים או שאתה אומר מהיכרות עם הנאזה והבורד ?
תודה
עברת על השרשור ב RCG ?ציטוט:
נכתב במקור על ידי LiorNT
האמת היא שרפרפתי אבל לא לעומק,ציטוט:
נכתב במקור על ידי igalr
מהתשובה שלך ושל sevet אני מבין ששם אני אמצא את התשובות.
אז תודה בכל מקרה, אני אמשיך לחפור שם.
Sent from my GT-I9300 using Tapatalk 2
המדריך בדף התכנה נראה מקיף ביותר ועם תמונות למתקשים :) , דוגמא:
https://code.google.com/p/minnazaosd/wiki/SolderOSD
עדיין נראה מאתגר ההלחמה שם למעבד.... אם היה לי נזה ואם לא היה לי FBOSD דיי בטוח שהייתי מנסה.
כמו שאמרתי...
יש אצלע בעבטדה מעבדת אלקטרוניקה, הם מלחימים גם עם מיקרוסקופים אז אם מישהו צריך עזרה הוא מוזמן ליצור איתי קשר.
כמובן ללא עלות
Sent from my GT-I9300 using Tapatalk 2
אני אהיה מעוניין רק שיגיע החלקציטוט:
נכתב במקור על ידי LiorNT
תודה
אפשר לקבל מספיק נתונים גם ללא ההלחמות המסובכות,
פשוט פחות נתונים . אפשר ממש להתחיל מזה, מישהו יכול לכוון אותי קצת יותר
בנושא של איך מבצעים את הצריבה של הלוח, איזה חלק נוסף צריך
על מנת לחבר למחשב, והיכן הוא מתחבר ללוח.
משם נתחיל בקטנה רק עם החיבורים לכבל של ה GPS וצריבת הקוד המתאים
ואולי אחר כך נתקדם כדי לקבל את הנתונים הנוספים
תסתכל אצלי במדריך (בחתימה) על החלק של איך משתמשים ב-MinimOSD הרגיל לארדוקופטר, חוץ מההלחמות והחיבורים הצריבה וההגדרות הן אותו דבר.
היי,
נסיתי להוריד את הקבצים בעזרת tortoiseSVN מהלינק הבא:
https://code.google.com/p/minnazaosd/source/browse/#svn

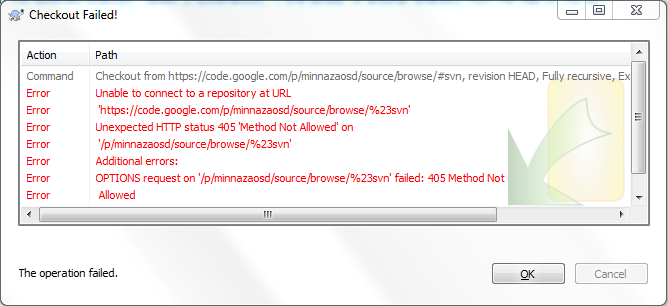

הבעייה היא שאני נתקל בשגיאה הבאה:
קובץ מצורף 100375
יש למישהו מושג איפה אני טועה ?
תודה
נסה את הלינק הזה
http://minnazaosd.googlecode.com/svn/trunk/minNAZAOSD
תודה רבה יגאל,
זה עבד אבל....
נראה שיש שם הרבה פחות קבצים מאשר הלינק שנתתי.
אתה בטוח שזה כל הפרוייקט ?
אתה צריך להוריד את תיקיית ה libraries
להכניס לlibraries אצלך
אצלי מתקמפל אם כי עוד לא טענתי ללוח עצמו.
אבל כבר הכנתי את כבל הפיצול לGPS של הנאזה.
https://code.google.com/p/minnazaosd/wiki/SolderGPS
