מודול 1.2GHz למשקפי Fatshark - תוצרת בית

טוב, אז הרבה זמן אני מחכה שיצא המודול 1.2GHz למשקפי Fatshark, ולפני כמה שבועות אכן יצא כזה:

http://laserbgc.com/index.php?route=...&product_id=75

אבל מה זה שווה לקנות כשאפשר די בקלות (ובחצי מחיר + מתנה) להכין לבד?
מאחר ועשיתי כבר אותה קומבינה עם התאמה של מקלט 5.8 של Boscam למשקפיים, זו לא הייתה עבודה כל כך מורכבת.

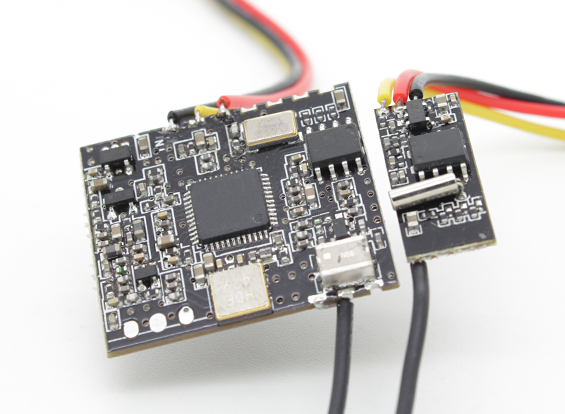

אז רכשתי את הקומבו הזה מהסיני. ב $20 מקבלים סט של מקלט ומשדר 100mW.

קובץ מצורף 101773

הורדתי מהמקלט (זה הלוח הגדול בתמונה) את האנטנה והחוטים של המתח והווידאו.

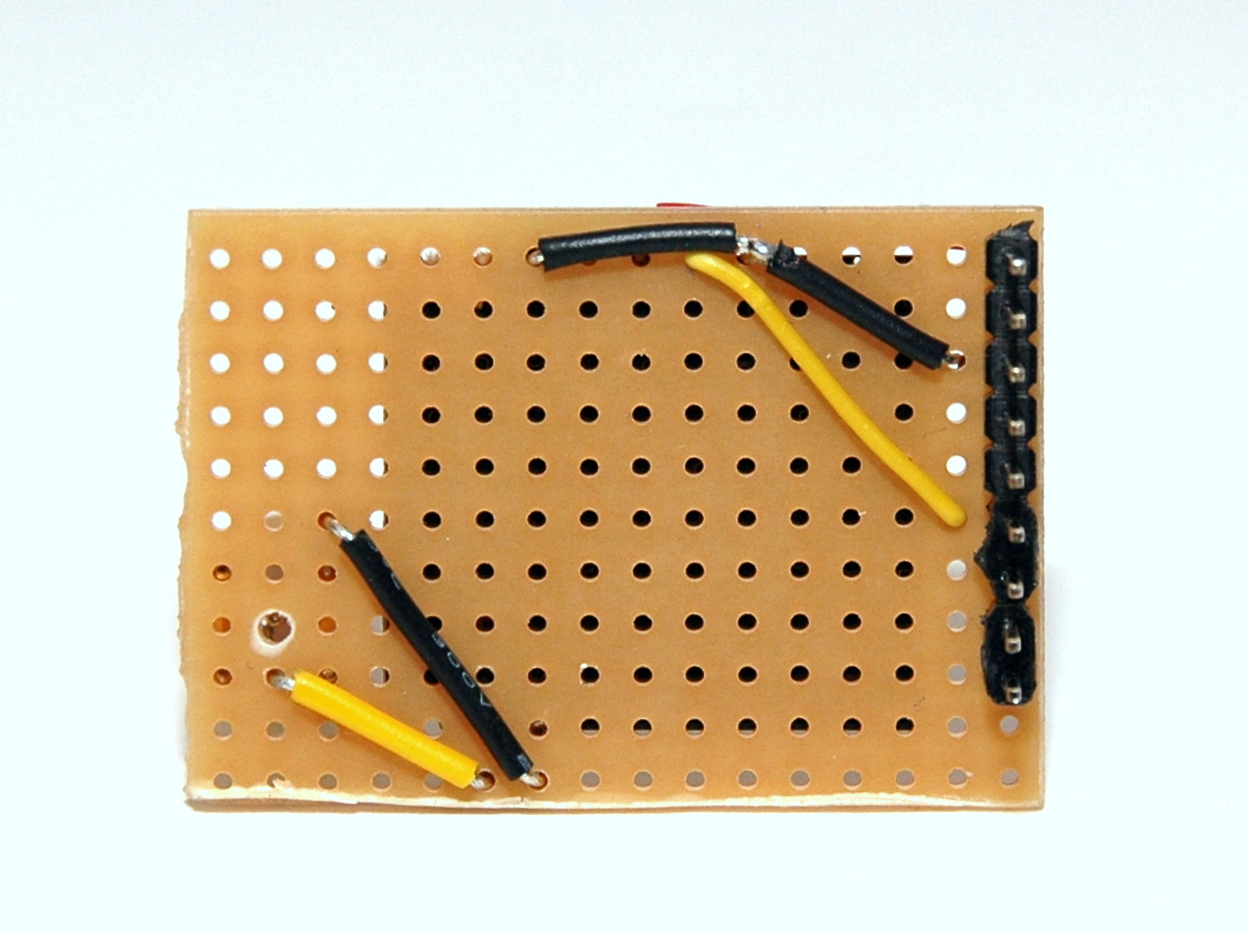

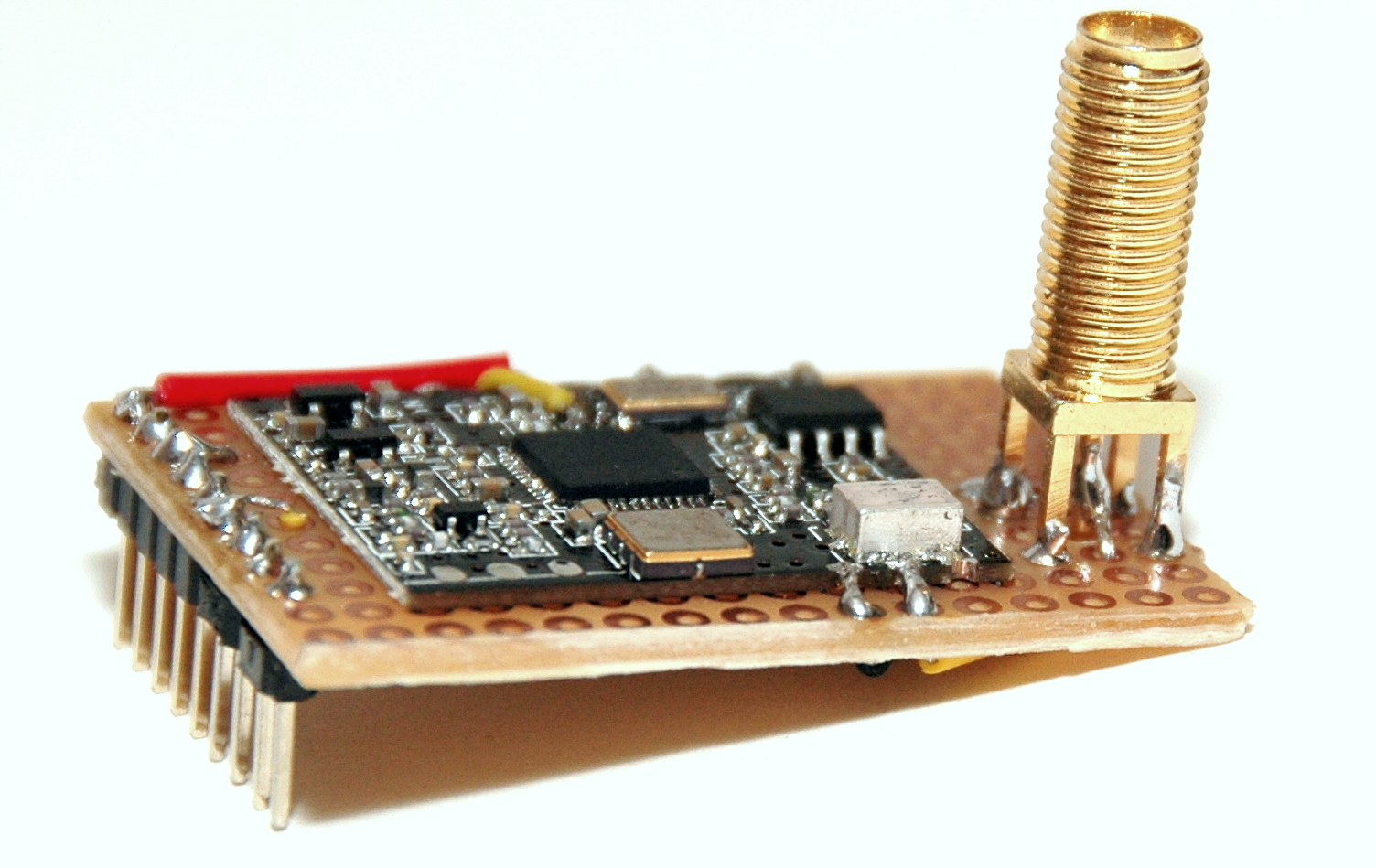

השתמשתי בחתיכת לוח PCB עם חורים וחיברתי אליה את הפינים שייכנסו למשקפיים, את המקלט ומחבר SMA לאנטנה.
ו... זהו בגדול.

קובץ מצורף 101778קובץ מצורף 101777קובץ מצורף 101774

המחבר SMA עוד צריך לקבל חיזוק אפוקסי כדי לא יתלש. כרגע כל הרגליים של המחבר מולחמות ל PCB.

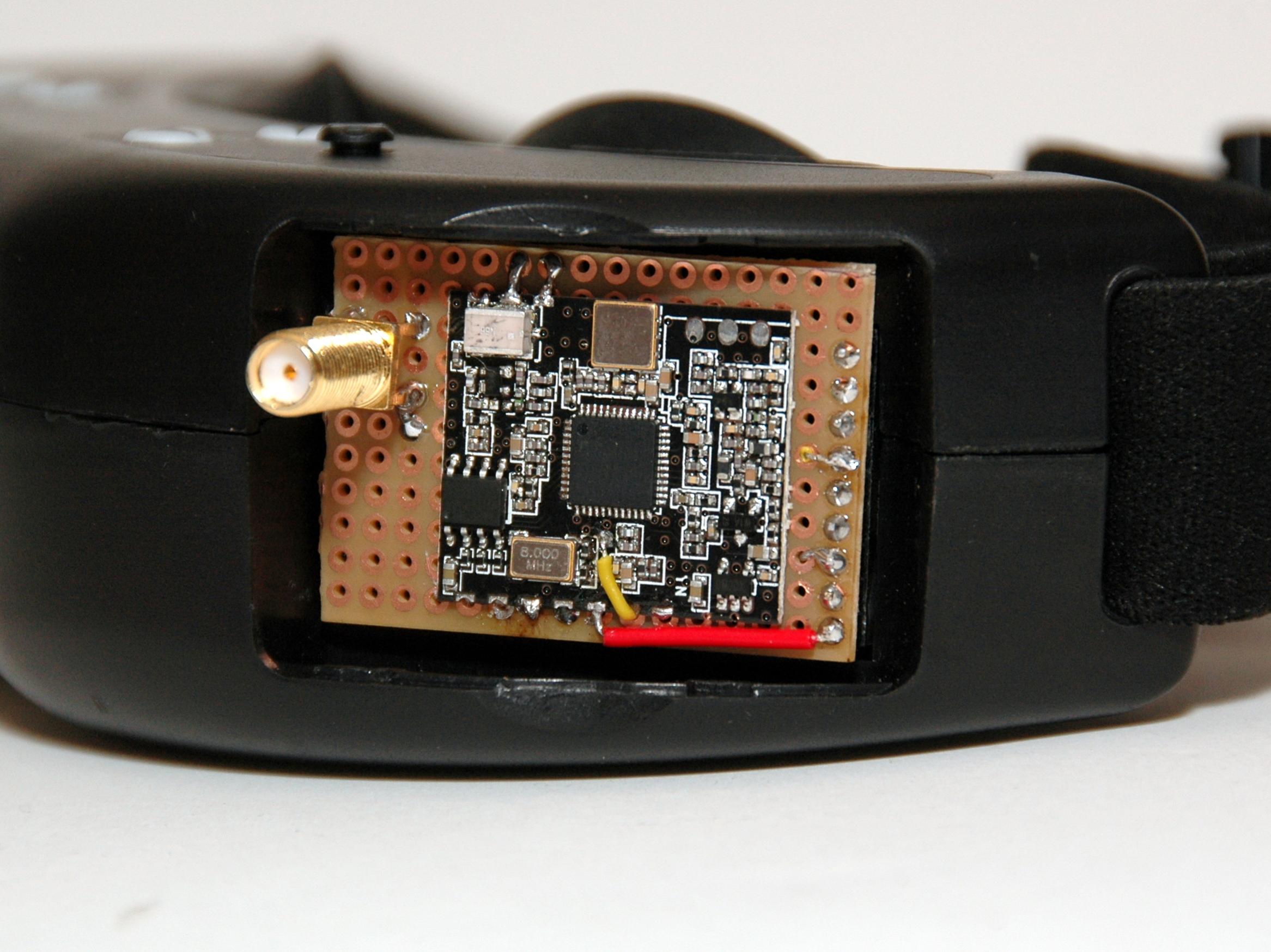

כך זה נראה בתוך המשקפיים:

קובץ מצורף 101776

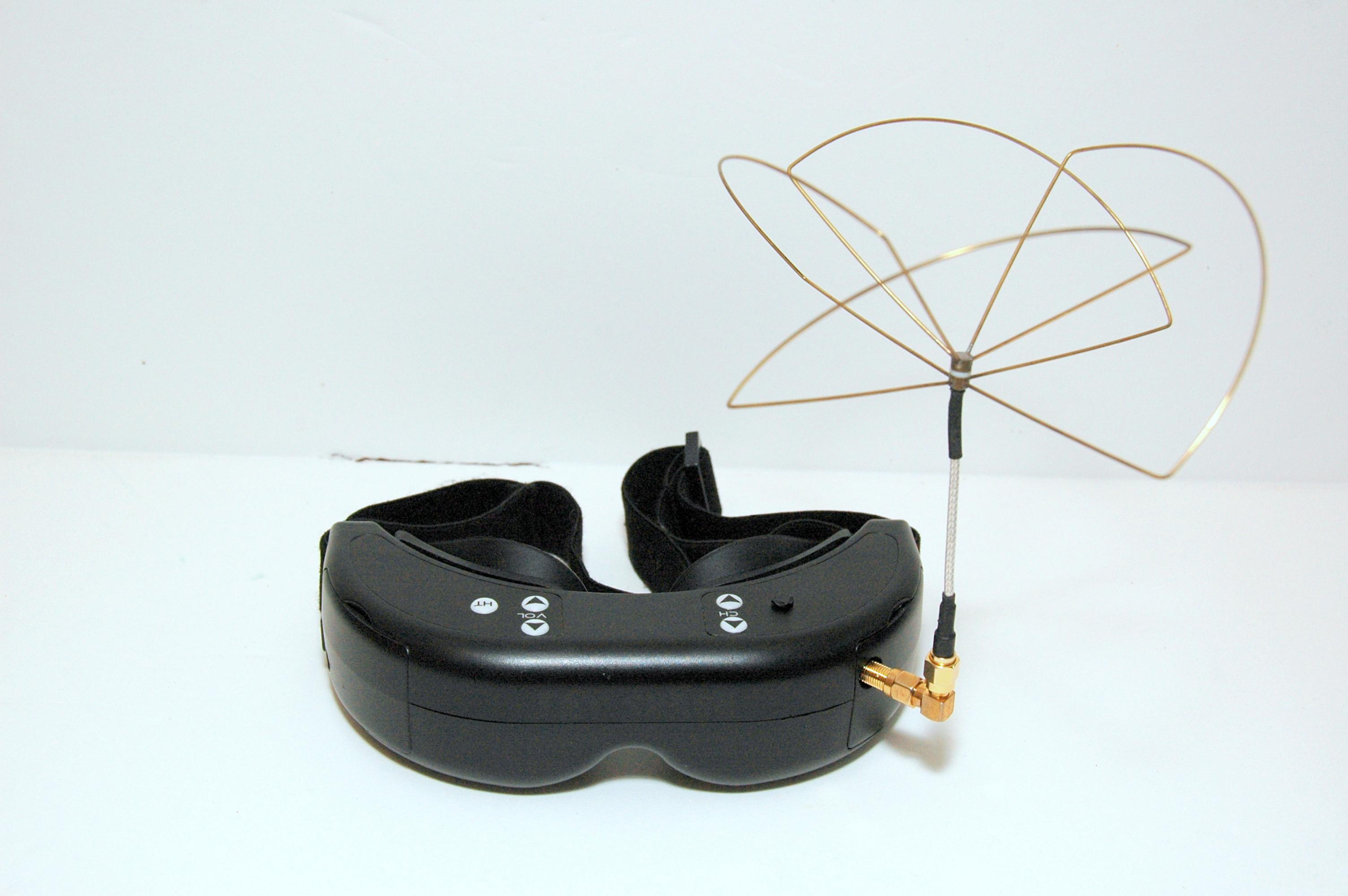

וזו התוצאה הסופית:

קובץ מצורף 101775


עוד לא יצא לי להטיס עם המשקפיים, אבל כבר עשיתי בדיקה קרקעית.
הנחתי את הרחפן על החלון בקומה השנייה ונסעתי למרחק קילומטר משם עם המשקפיים. המקום נמצא בערך באותו גובה שבו נמצא הרחפן. ביני ובין הרחפן יש ואדי של 400 מטר ואז קרקע שטוחה לעוד 600 מטר.
הווידאו היה יחסית נקי בנקודה הזאת. מה שעוד הפתיע אותי זה שהפעלת השלט עם משדר OrangeRX 100mW לא הפריעה בכלל לקליטת וידאו גם כשהם היו קרובים מאוד.

אני מאוד מרוצה מהתוצאה. מקווה לבדוק מחר באוויר.

יפה מאוד !

איזה תותח...


Sent from my iPhone using Tapatalk

פתרון פשוט ומדליק!

האני קניתי את זה:

http://laserbgc.com/index.php?route=...&product_id=72

רק ערוץ אחד... יבדק בקרוב.

מצויין - יפה מאד אביב!

יפה מאוד אביב, שיחקת אותה.
הזכרת לי את הפרויקט הדומה שלי ב 5.8
http://fpvlab.com/forums/showthread....th-Foxtech-TXs

ציטוט:

---

נכתב במקור על ידי sharonx

יפה מאוד אביב, שיחקת אותה.
הזכרת לי את הפרויקט הדומה שלי ב 5.8
http://fpvlab.com/forums/showthread....th-Foxtech-TXs

---

מכיר את השרשור שלך. כשבניתי את המודול 5.8 שלי נעזרתי בו.

עבודה יפה ונקייה.
הערה אחת: בזה שהארכת את ה-SMA אל מחוץ למודול הגדלת בעצם את האורך של האנטנה ועקב כך את התדר אליו היא מתואמת.

ציטוט:

---

נכתב במקור על ידי eitan

עבודה יפה ונקייה.
הערה אחת: בזה שהארכת את ה-SMA אל מחוץ למודול הגדלת בעצם את האורך של האנטנה ועקב כך את התדר אליו היא מתואמת.

---

שלום ,
לפי מה שאתה אומר , אם אני משתמש בכבל מאריך לאנטנה זה משנה את התדר , כמו ה SMA ?

ציטוט:

---

נכתב במקור על ידי eitan

עבודה יפה ונקייה.

---

תודה

ציטוט:

---

נכתב במקור על ידי eitan

הערה אחת: בזה שהארכת את ה-SMA אל מחוץ למודול הגדלת בעצם את האורך של האנטנה ועקב כך את התדר אליו היא מתואמת.

---

אתה טועה איתן.
החלק הקולט של האנטנה הוא ה"פרח" למעלה. מתחת לפרח עובר הכבל של האנטנה שמורכב מהחוט המרכזי (ה"פלוס" של האנטנה) מוקף ב shield (ה"מינוס" של האנטנה), ומתחתיו הקונקטורים (למה לא דיברת על זה שהוספתי קונקטור 90 מעלות?). כל החלק מתחת לפרח לא לוקח שום חלק בקליטה של האנטנה, ואין חשיבות לאורך שלו חוץ מהעובדה שככל שהוא יהיה ארוך יותר אז תתקבל יותר הנחתה של האות המתקבל.

יפה אביב
עד כמה גדל לך הטווח אם האנטנות שהוספת
לאומת האנטנות הרגילות שמגיעות בקיט

ציטוט:

---

נכתב במקור על ידי sohos

יפה אביב
עד כמה גדל לך הטווח אם האנטנות שהוספת
לאומת האנטנות הרגילות שמגיעות בקיט

---

האמת שלא טרחתי בכלל לבדוק את האנטנות שהגיעו עם הקיט. אני מטיס תמיד רק עם אנטנות בעלות קיטוב מעגלי.

Sent from my GT-I9300 using Tapatalk 4

לאיזה טווח אתה מגיע איתם

לא בדקתי מעבר ל 1.3 ק"מ. אבל כנראה אפשר הרבה יותר.

באיזה עוצמה המשדר שלך ?

300mW

יפה מאוד :)

ציטוט:

---

נכתב במקור על ידי AvivT

תודה


אתה טועה איתן.
החלק הקולט של האנטנה הוא ה"פרח" למעלה. מתחת לפרח עובר הכבל של האנטנה שמורכב מהחוט המרכזי (ה"פלוס" של האנטנה) מוקף ב shield (ה"מינוס" של האנטנה), ומתחתיו הקונקטורים (למה לא דיברת על זה שהוספתי קונקטור 90 מעלות?). כל החלק מתחת לפרח לא לוקח שום חלק בקליטה של האנטנה, ואין חשיבות לאורך שלו חוץ מהעובדה שככל שהוא יהיה ארוך יותר אז תתקבל יותר הנחתה של האות המתקבל.

---

אני נאלץ לחלוק על דעתך. הטענה שלך היתה נכונה לו היה מדובר בחוט COAX מתחת לאנטנה (כמו זה שמגיע איתה במקור).

הוספה של חוט COAX או SMA יוצרת שינוי יחסית זניח (SMA הוא COAX בעצמו) בדיוק בגלל ה-SHIELD שציינת - אך הוספה של חוטים רגילים (כגון הצהוב והשחור שמחברים בין ה-SMA שלך למודול) משפיעה מאוד (ראית פעם אנטנת מונופול פשוטה? היא עשויה מחוט אחד בדיוק כמו שחיברת וזהו).

אם לעשות זאת בצורה הטובה ביותר - עליך לחבר חתיכת COAX איכותי (RG58 ודומיו) בין המודול לבין ה-SMA הממוקם על הלוח, ולא חוטים רגילים.
בהצלחה.

עכשיו הבנתי על איזה הארכה אתה מדבר... ייתכן שאתה צודק ואולי אני אחליף שם את החוטים בחתיכת COAX.
תודה על הטיפ.

חפש RG318 שגם תואם 50 אום וגם מאפשר הלחמה
את הG58 אסור להלחים כי המבודד שלו לא עמיד בחום

ציטוט:

---

נכתב במקור על ידי AvivT

עכשיו הבנתי על איזה הארכה אתה מדבר... ייתכן שאתה צודק ואולי אני אחליף שם את החוטים בחתיכת COAX.
תודה על הטיפ.

---

בשמחה. בהצלחה.

היי אביב,
היכן מצאת את ה-PINOUT של הקונקטור שיושב בתוך ה-DOMINATORS למודול 5.8?

http://www.rcgroups.com/forums/showthread.php?t=2000777

http://img.tapatalk.com/d/14/04/14/ezama3uq.jpg

Sent from my GT-I9300 using Tapatalk

מהיכן התמונה עם הסימונים האדומים? לא מצאתי אותה בפוסט.

מישהו בשרשור הזה צירף תמונה שכנראה הגיעה מהתגובות בעמוד המוצר באתר של הסיני.
בכל מקרה, אצלי זה לחלוטין לא עבד טוב. מרחק של עשרות מטרים בלבד. גם ראיתי בשום מקום מישהו שכתב שהיתה לו הצלחה עם הקומבינה הזאת.
לצערי איבדתי את הפילטר הזה אחרי שהוצאתי אותו ולא יצא לי לנסות את המקלט כשהוא מורכב. במודול של הטורקי (LaserBGC) הוא דווקא לא הוציא אותו.
