מה הסטאפ שלכם וזמן הטיסה ?

ברוכים הבאים לשרשור שבו אתם מוזמנים לשתף את הסטאפ שלכם,
וכמה זמן טיסה אתם מקבלים באמצעותו.

הפורמט של פירוט הסטאפ יהיה
שילדה: (דגם, גודל ומס' מנועים)
מחשב טיסה: דגם, גירסת תוכנה.
בקרי מהירות: דגם ואמפר.
מנועים: דגם ו KV.
פרופלורים: (אינץ ודגם).
מקלט ושלט:
סוללה: (דגם, מס' תאים ואמפר)
משקל:
זמן טיסה (80 אחוז סוללה):

הערות פרטים נוספים:
רכיבים נוספים שפועלים מהסוללה הראשית כמו גימבל, משדר וידאו, רצועת לדים ועוד . . .


הסטאפ שלי :)

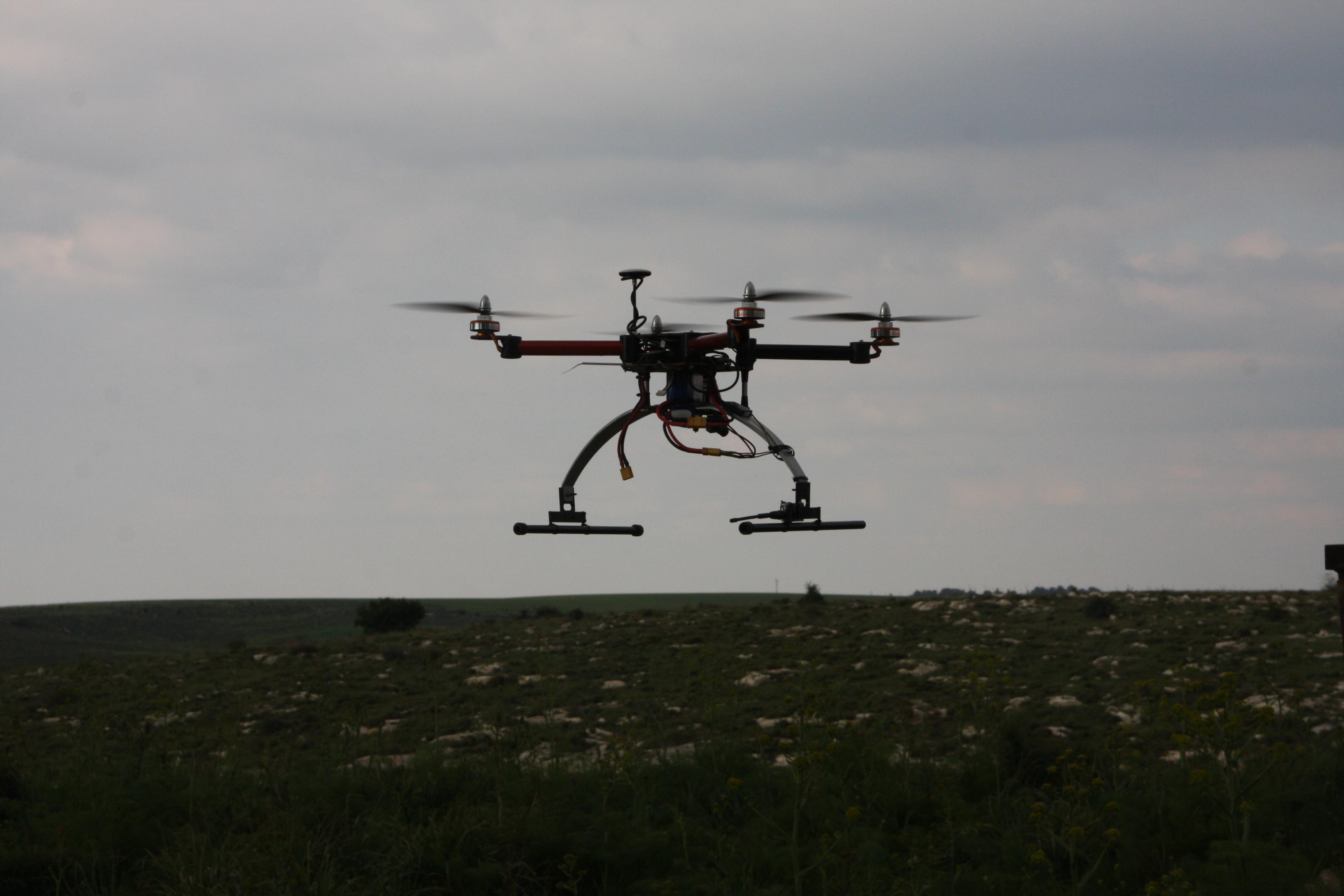

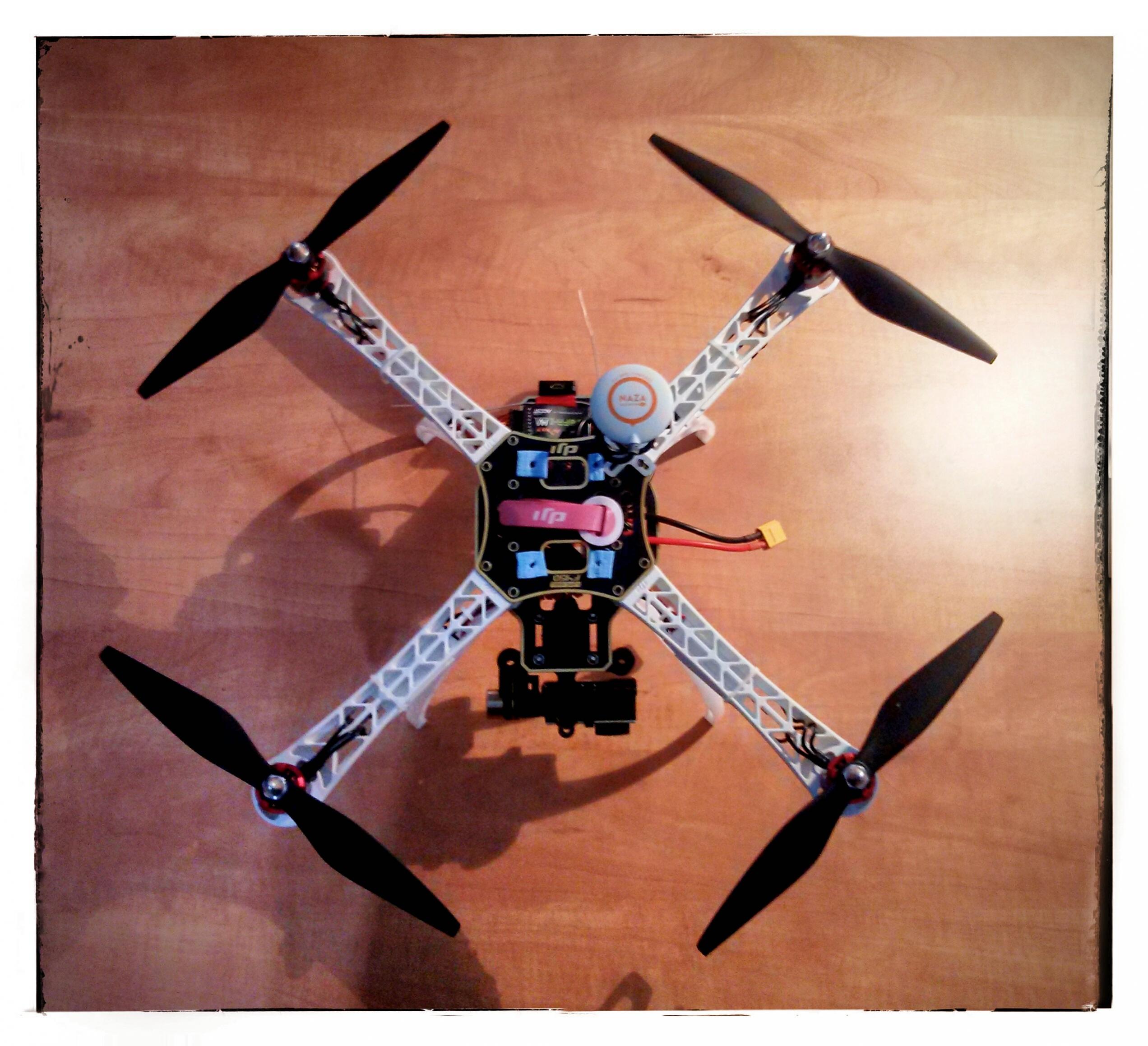

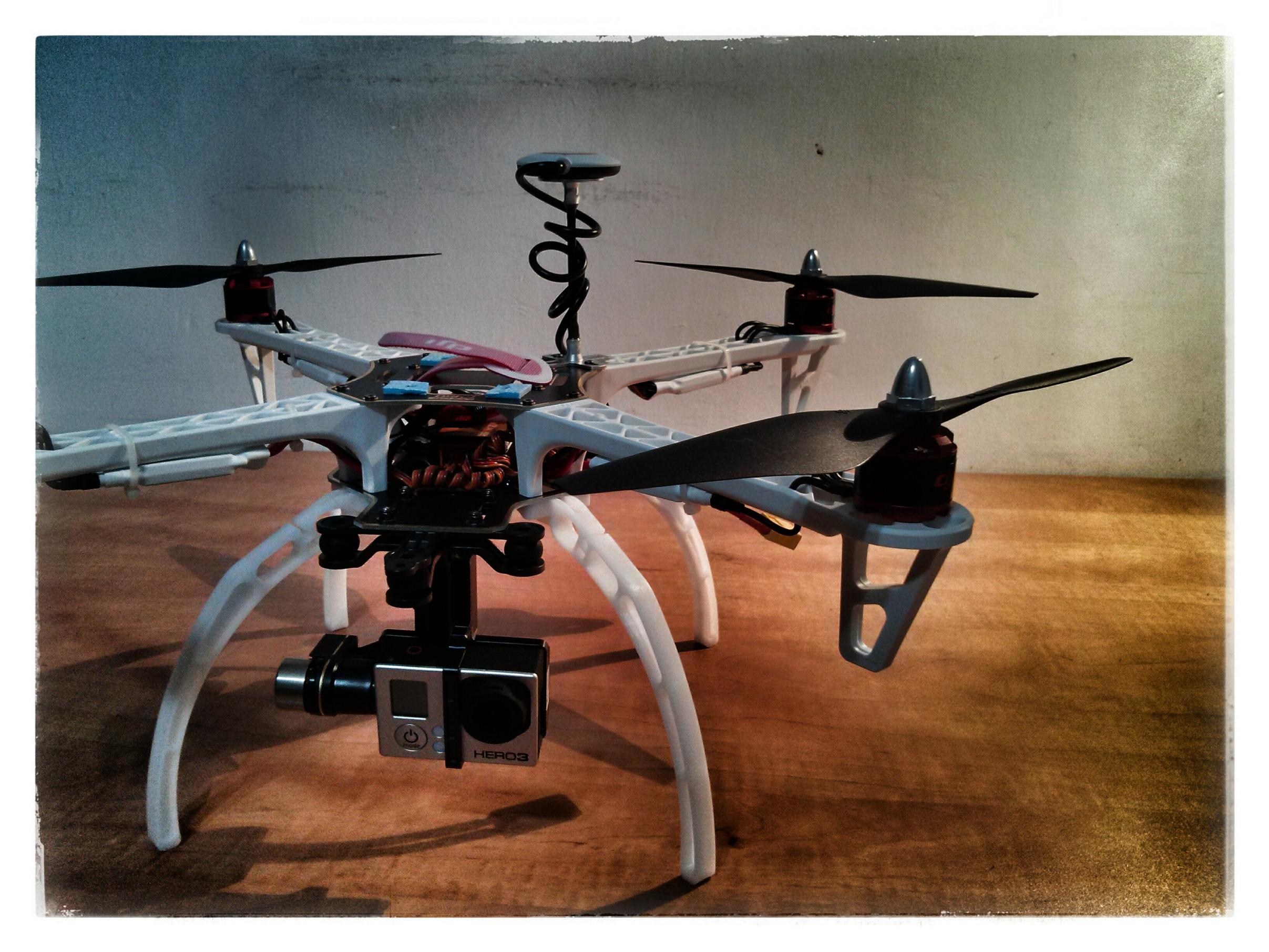

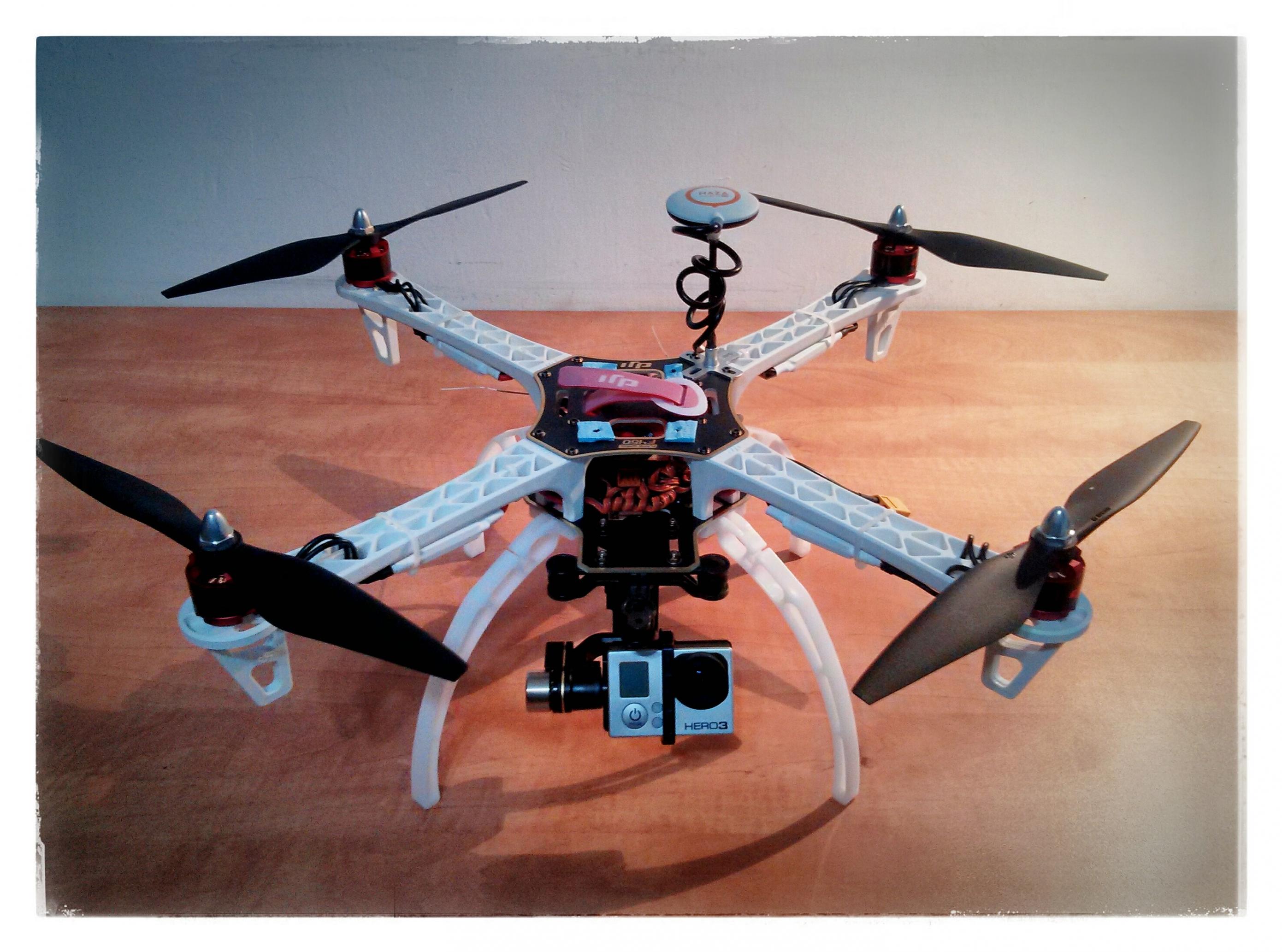

DJI 450 KIT

קובץ מצורף 104821קובץ מצורף 104822קובץ מצורף 104823

שילדה: DJI 450
מחשב טיסה: NAZA V2 ּ+ GPS
בקרי מהירות: DJI 30A
מנועים: DJI 920KV
פרופלורים: DJI PHANTOM2 9 INCH
מקלט ושלט: FRSKY - Turnigy 9x
סוללה: 4.5 אמפר | 4 תאים | Nano tech 25-50C

משקל:
1.7 קילוגרם (כולל סוללה)
זמן טיסה (80 אחוז סוללה) :
14 דקות זמן טיסה

הערות: גימבל זן מוס ומצלמת גופרו 3 + משדר וידאו 1.2 LAWMATE


עדכון שינויים וסטאפ נוכחי - 17.5.14

שילדה: DJI 450
מחשב טיסה: NAZA V2 ּ+ GPS
בקרי מהירות: TBS SIMONK 30A
מנועים: SunnySky 900KV II
פרופלורים: graupner 10x5
מקלט ושלט: FRSKY - TARANIS
סוללה 1: 4.5 אמפר | 4 תאים | Nano tech 25-50C
סוללה 2: פולימקס 8300 אמפר | 4 תאים | 15C - 35C

סוללה 1
משקל:
1.7 קילוגרם (כולל סוללה)
זמן טיסה (80 אחוז סוללה) :
15 דקות זמן טיסה

סוללה 2
משקל:
1.9 קילוגרם (כולל סוללה)
זמן טיסה (80 אחוז סוללה) :
18 דקות זמן טיסה

הערות: גימבל זן מוס ומצלמת גופרו 3 + משדר וידאו 5.8 600 מיליוואט

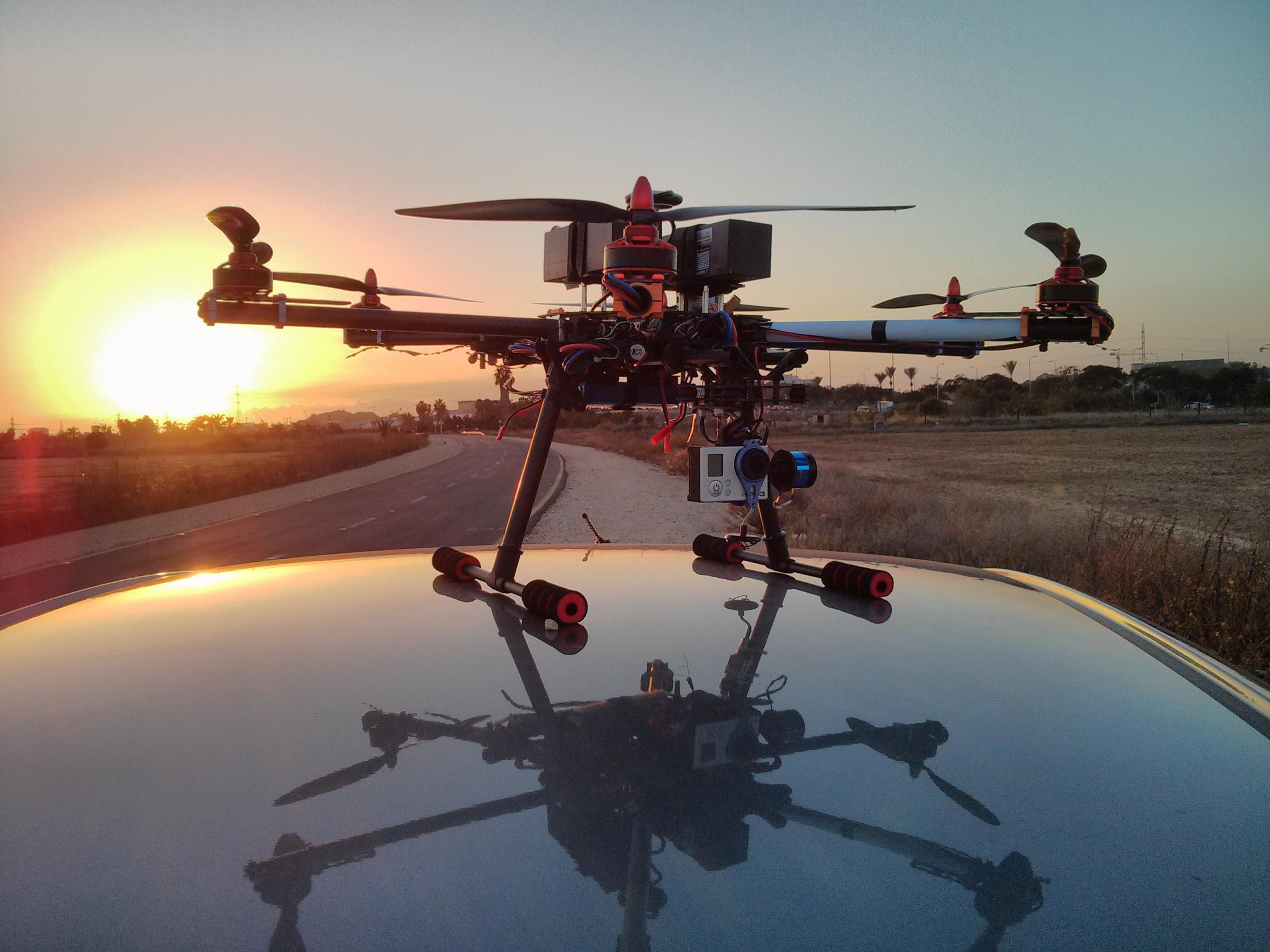

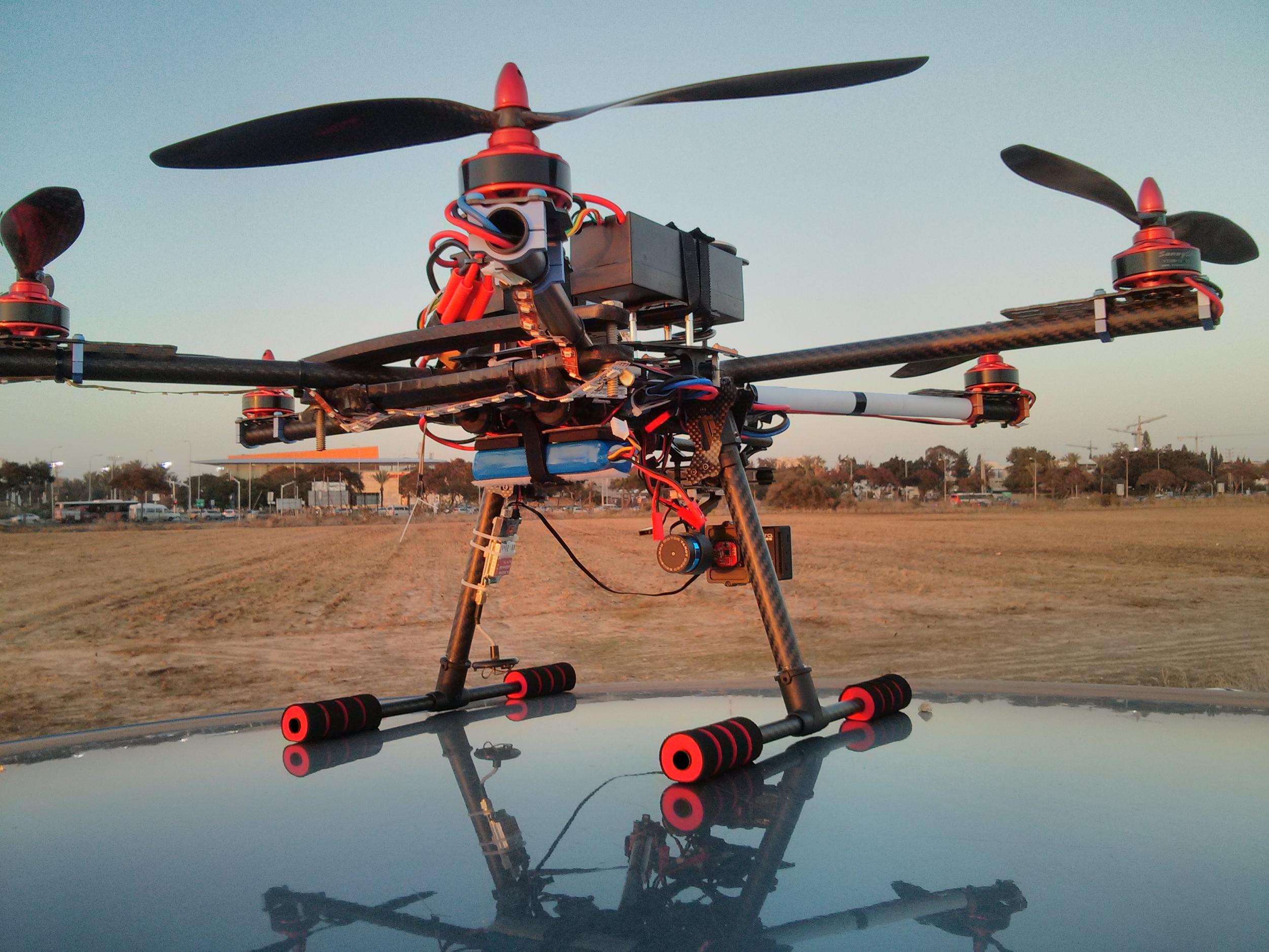

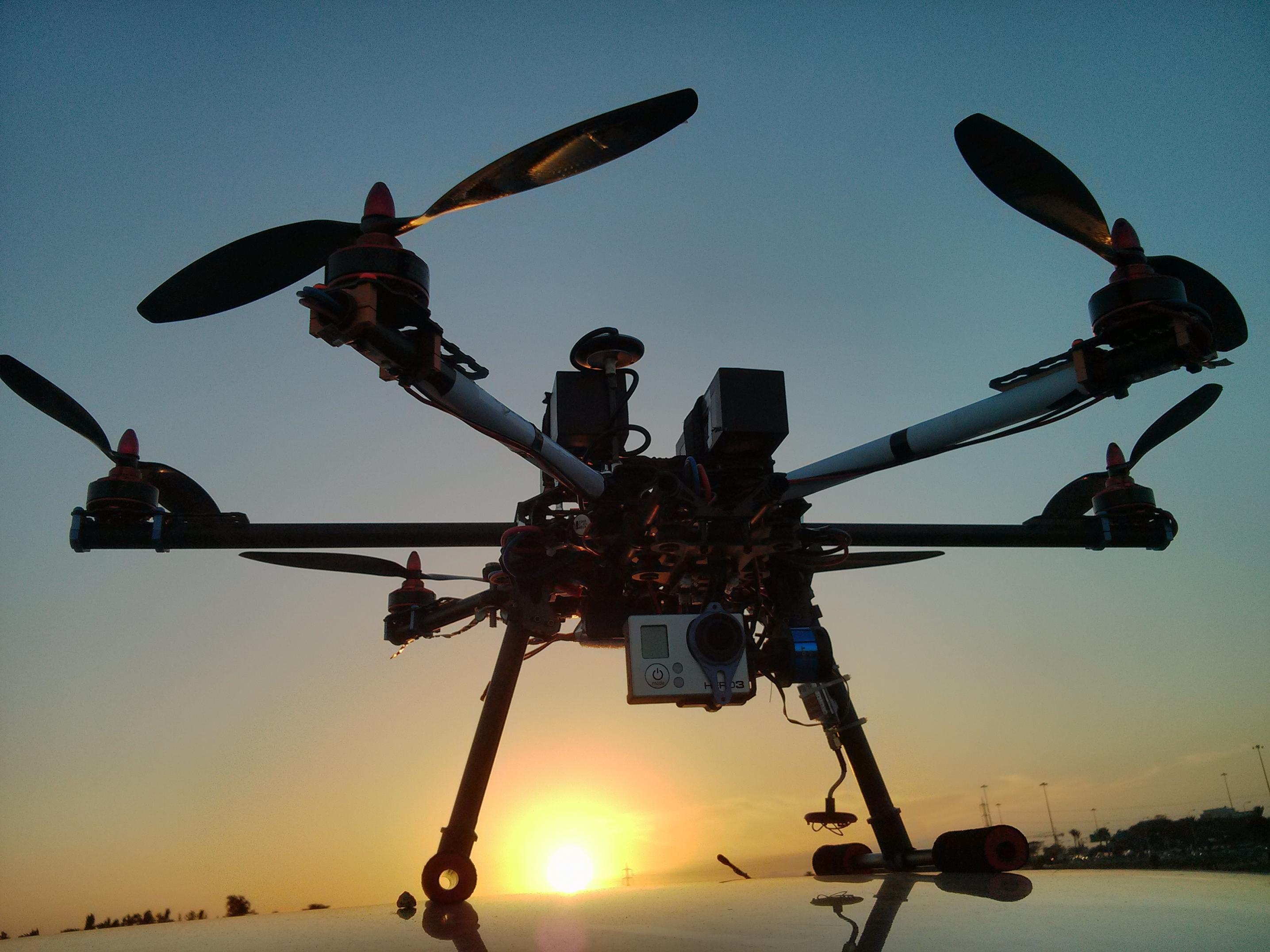

TAROT FY-680

קובץ מצורף 104825קובץ מצורף 104826קובץ מצורף 104827קובץ מצורף 104828

שילדה: TAROT FY-680 HEXACOPTER
מחשב טיסה: NAZA V2 + GPS
בקרי מהירות: FH-30A 2-4s ESC
מנועים: SunnySky V3508-16 700KV
פרופלורים: Carbon 12 inch
מקלט ושלט: FRSKY - Turnigy 9x
סוללה: 5 אמפר | 4 תאים | Turnigu Hard case 25C


משקל: 3 ק"ג (סוללה אחת) | 3.5 ק"ג (שתי סוללות)
זמן טיסה:
11 דקות (סוללה 1)
18 דקות (2 סוללות)

הערות:
גימבל טארוט, משדר וידאו פאטשארק.

ניצן, כל הכבוד על היוזמה, ניסיתי אותה לפני שנתיים והשירשור לא ככ התפתח... מקווה שעשכיו תהייה יותר היענות :)

לי יש את TBS PRO - כל הנתונים בסקירה

יוזמה ברוכה ניצן, הרבה זמן רציתי לראות שרשור כזה
אלו הנתונים העדכניים שלי
קובץ מצורף 104837קובץ מצורף 104838

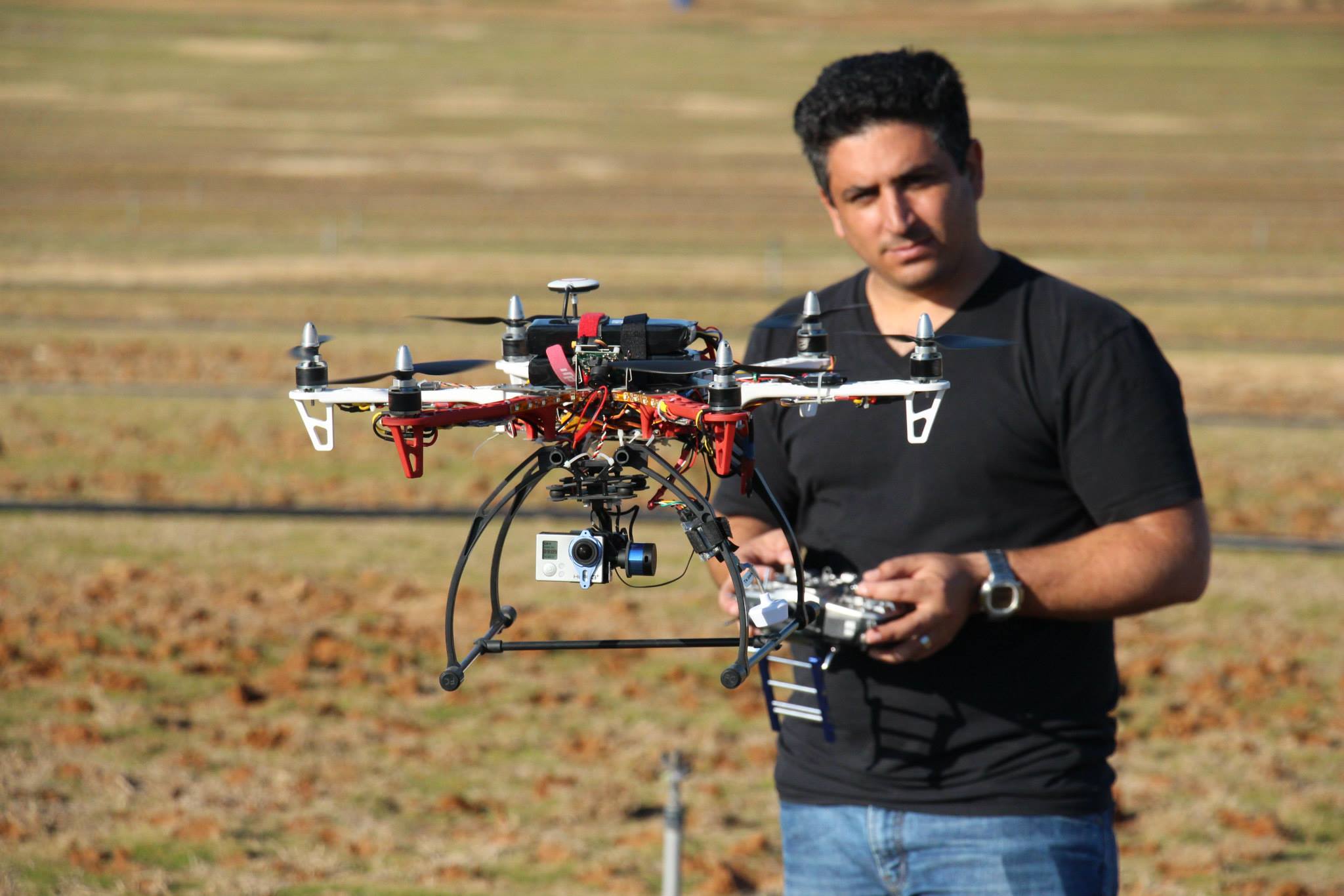

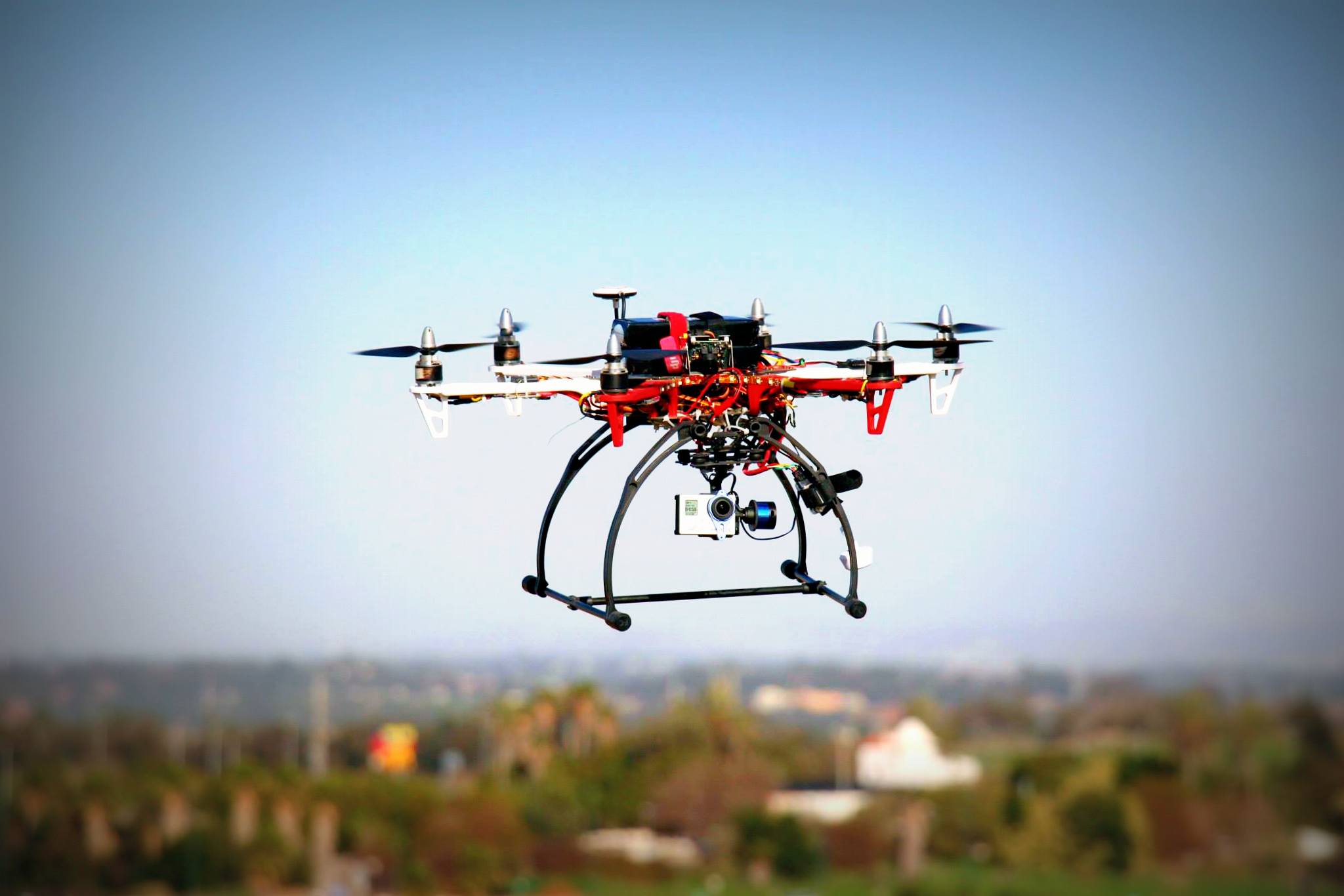

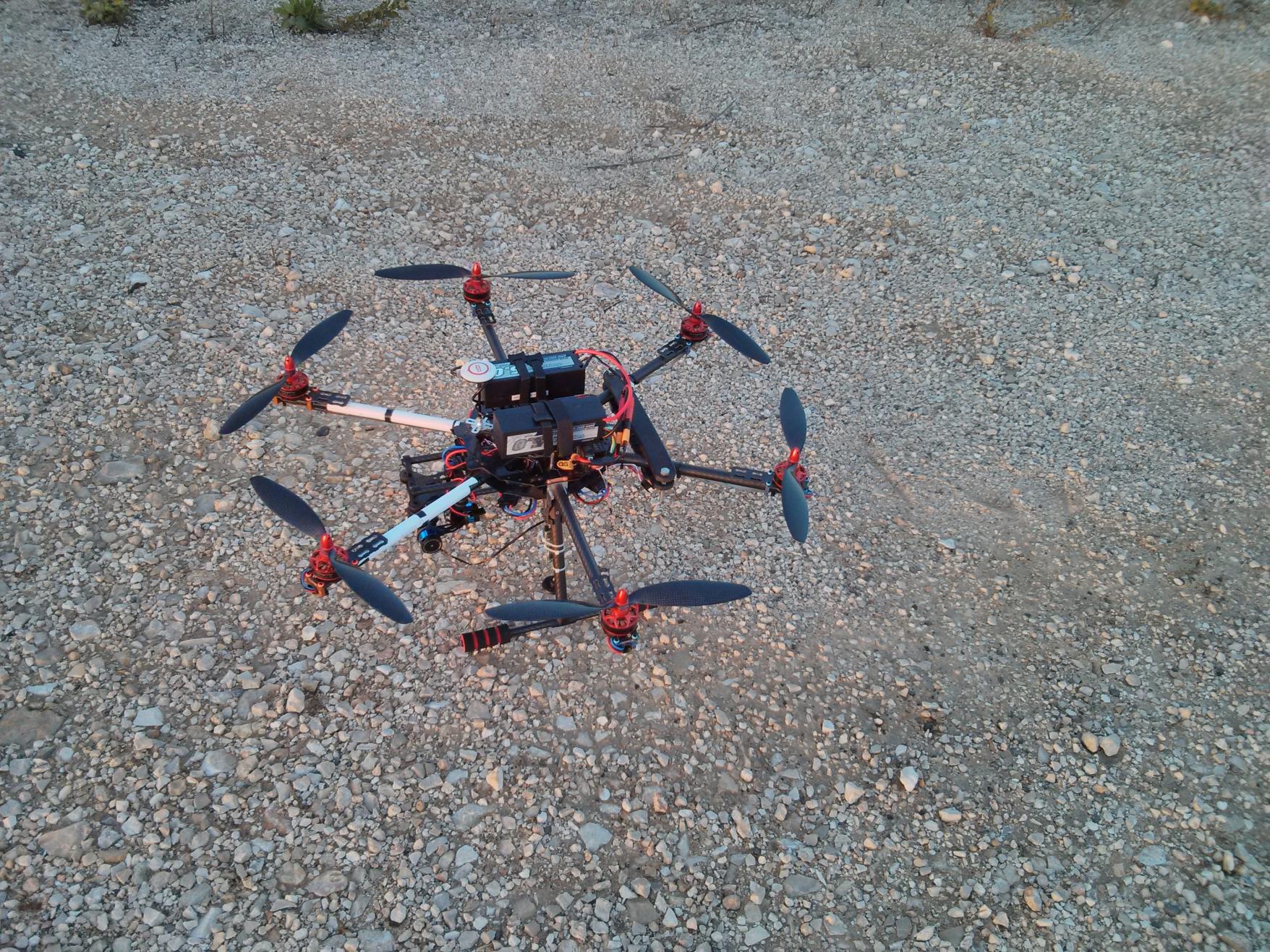

שילדה: Dji F-550 HEXACOPTER
מחשב טיסה: NAZA V1 + GPS
בקרי מהירות: Afro-30A 2-4s ESC
מנועים: SunnySky V22-16 800KV
פרופלורים: Gemfan 10.50 inch
מקלט ושלט: JR - 9303 + הכתום של הסיני וסטלייט
סוללה: 8.3 אמפר | 4 תאים | Fullymax 30C


משקל: 2.630 ק"ג (סוללה אחת)
על הכלי יש :
גימבל של TAROT
מצלמת GO PRO +3
OSD - CL-OSD
4 פסי לדים
BEC
ציוד FPV
רגליים
זמן טיסה:
16 דקות (סוללה 1)

שילדה : dji f450
מחשב. טיסה : naza m v1 + gps
בקרי מהירות : dji 30a
מנועים : dji 920kv
פרופלורים : גרופנר 10*4.5
מקלט ושלט : frsky + 9xr
סוללה : 4 אמפר, 3 תאים, 25c
zipi compact
Fpv : מצלמת סוני 600 tlv
משדר fpv : משדר 5.8 200mw
סוללה ל-fpv : סוללה 1 אמפר, 3 תאים, 20c
4 פסים של לד המופעלים ע״י השלט
משקל : 1.392 ק״ג
זמן טיסה (80% סוללה) :
8 דקות.
http://img.tapatalk.com/d/14/03/06/y2u6u9yj.jpghttp://img.tapatalk.com/d/14/03/06/yge4ygud.jpghttp://img.tapatalk.com/d/14/03/06/u8y7esu3.jpg

משהו לא תקין אצלי....רק 8 דקות טיסה עם משקל 1.392 ק״ג....
Sent from my iPhone using Tapatalk

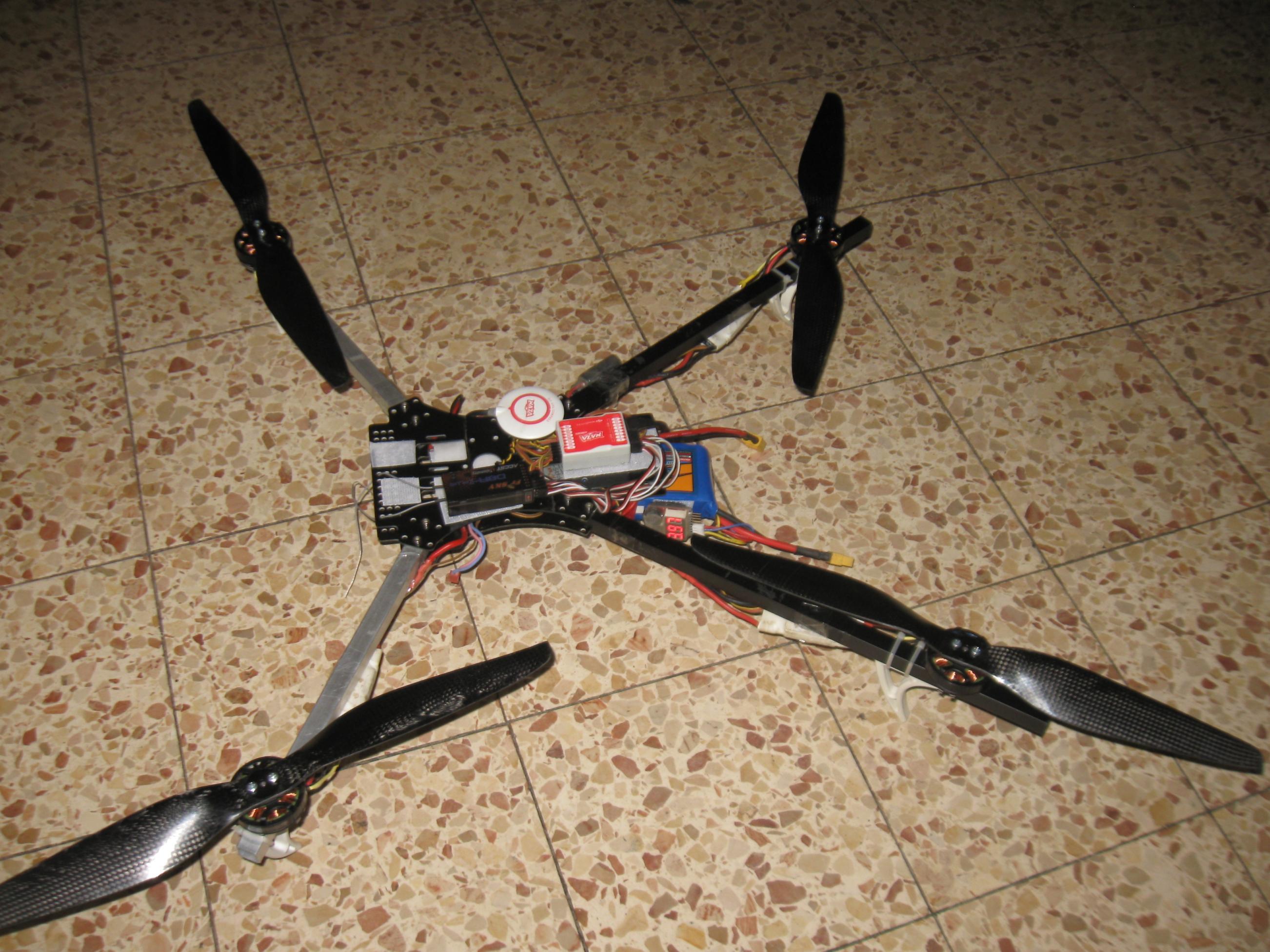

שילדה : בניה עצמית מרחק בין מנועים כמעט 600
מחשב. טיסה : naza m v1 + gps
בקרי מהירות : dji 30a
מנועים :

Turnigy Multistar 4230-630Kv 16 Pole Multi-Rotor Outrunner

פרופלורים :

TM 14x5.5" Carbon Fiber

מקלט ושלט : frsky + JR9+power module
סוללה : 5 אמפר, 3 תאים, 25c

משקל : 1.250 ק״ג
זמן ריחוף : 5 דקות על 1000 מילי כלומר 20דקות+

קובץ מצורף 105261

כמה עלו החלקים לשילדה, והאם הפלטות הם בייצור עצמי גם כן ?

שילדה: ReadyEdi 650 + 120deg front openning + Extra durable landing skids
מחשב טיסה: NAZA V2 ּ+ GPS
בקרי מהירות: Q Brain 4 x 25A Brushless Quadcopter ESC 2-4S 3A SBEC
מנועים: 630kv RCTIMER
פרופלורים: 11X4.7 APC
מקלט ושלט: Futaba T8FG
סוללה: 4.5 אמפר | 4 תאים | FullyMax 25-50C

משקל: לא נבדק
זמן טיסה :16.5 דקות זמן טיסה על סוללה 1 עדין לא נבדק עם שתיים.

ציוד נוסף:
מצלמת כרטיס.
משדר 1.2Ghz.
DJI miniOSD
מצלמת Gopro silver plus כולל כייס.
וסוללה נוספת 2200 3 תאים של zigit

לא נראה לי שכחתי משהו
קובץ מצורף 105264קובץ מצורף 105265

ציטוט:

---

נכתב במקור על ידי nitbeat

כמה עלו החלקים לשילדה, והאם הפלטות הם בייצור עצמי גם כן ?

---

הפלטות זה שאריות משלדה שקניתי לפני כמה שנים
הזרועות הן זרועות 12.8 ממ מ HK
בימים הקרובים אני אחתוך פלטה נוספת שתשב על בולמי זעזועים ותכיל מצלמה , גימבל ציר אחד וסוללה.
כולל משדר וידאו מצלמה וOSD תיהיה תוספת של עוד כ150 גרם שבטח יגלחו לי 2-3 דקות מזמן הטיסה בתקווה להתייצב מסביב ל 20 דקות טיסה .

שילדה: ADS-400Q, שלדה סימטרית, 400 מ"מ בין המנועים
מחשב טיסה: CC3D
בקרי מהירות: HK Blue series 30A
מנועים: Sunnysky X2216-1100Kv
פרופלורים: HQProp 8x4.7, HQProp 8x5, APC 8x5 - עדיין לא סגור על מה אני אוהב יותר
מקלט ושלט: 9X + OrangeRX OPen LRS
סוללה: Zippy Compact 3700mAh / RMRC 3300mAh

משקל: 1550 גרם
זמן טיסה (80 אחוז סוללה): עד 9 דקות ריחוף, עד 7 דקות טיסה מהירה

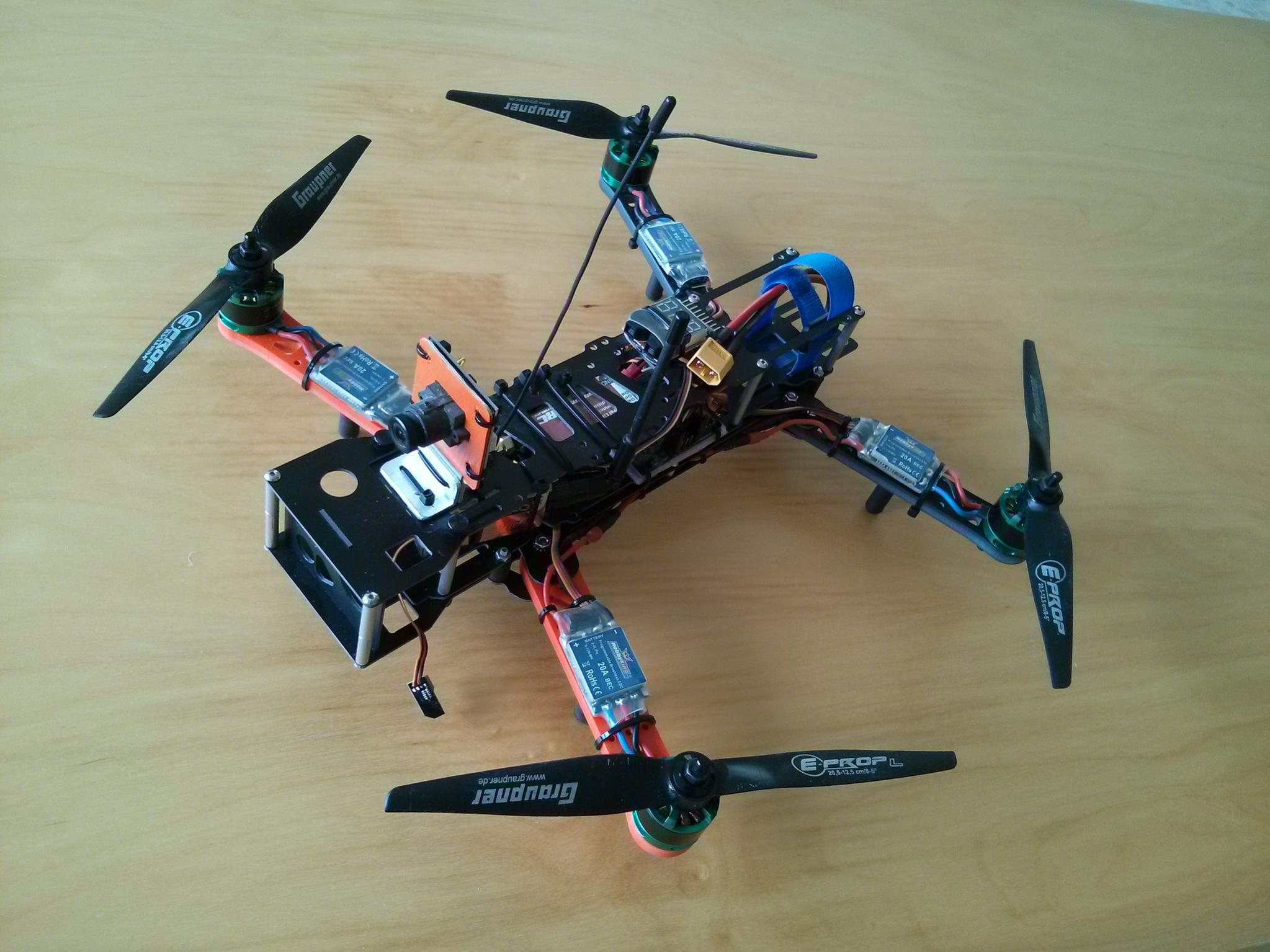

שלדה: Flip 360
בקר טיסה: HobbyKing KK2
בקרי מהירות: HK Blueseries 20A Simonk firmware
מנועים: Sunnysky 2208 1260kv
פרופים: גראופנר 8x5
סוללה: Zippy Flightmax 2800mAh 3S 30C
משקל: בקרוב...
זמן ריחוף: 8 דקות


קובץ מצורף 105277

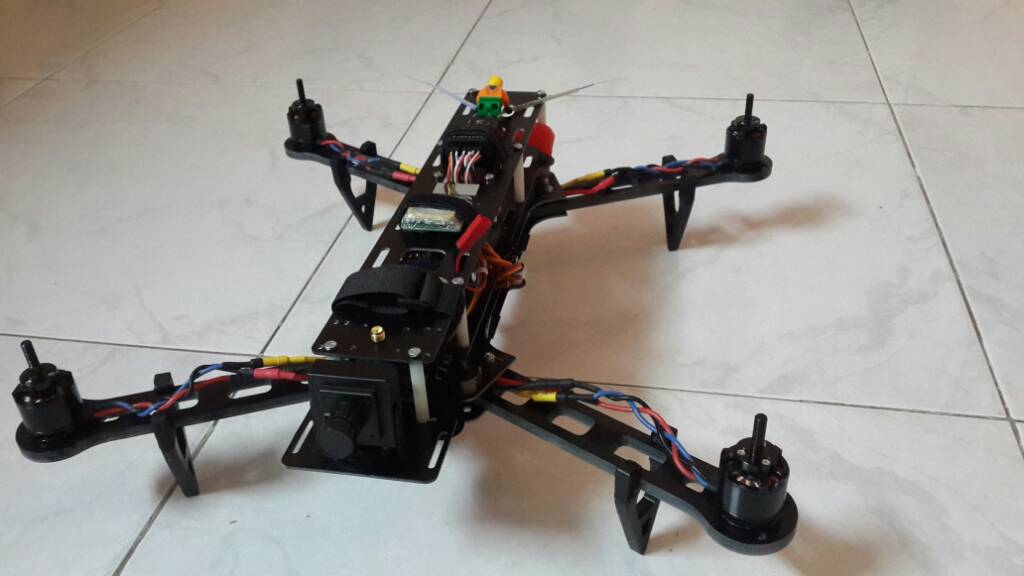

שלדה ads400q x זרועות שטוחות ארוכות סימטרית 465 מ"מ.
מנועי סאניסקיי 2212 980
בקרי אפרו 30
בקר arducopter 3.1.2
פרופים hqprops 9050 או גמפן 9045.
ציוד fpv ומצלמת מוביוס בנוסף.
בטריה zippy 3000 4s וגם compact 4000 4s
זמן עם ה 3000 הוא 7 דק מהירות מאוד. עם ה4000 עוד 2 דק.
קובץ מצורף 105268



Sent from my GT-I9500 using Tapatalk

שלדה: ReadyEdi 650L
בקר טיסה: APM 2.5- v3.2
בקרי מהירות: RCTimer 30A SimonK
מנועים: RCTimer 5010 530kv
פרופים: RCTimer 14x4.8
שלט ומקלט: Hitec Aurora 9 + FrSky Delta 8
סוללה: DealMetic vortex 4s 5000mah 25c
זמן טיסה: 17 דקות

תוספות:
גימבל בראשלס 2 צירים + Gopro Hero 3+ Black
משדר 5.8 400mw

Sent from my Nexus 4 using Tapatalk

וואוו... 32 דקות טיסה... באויר ? :)

הודעה אחת למעלה הוא דיבר על 54 דקות. זה פחות מרשים אותך? :)

ציטוט:

---

נכתב במקור על ידי AvivT

הודעה אחת למעלה הוא דיבר על 54 דקות. זה פחות מרשים אותך? :)

---

אביב רק אנחנו טסים 7 דק גג כמו זבובים..

Sent from my GT-I9500 using Tapatalk

ציטוט:

---

נכתב במקור על ידי rexy

מנועים: Multistar 390KV
פרופלורים: 17X5.5"

---

אילו Multistar 390KV? יש כמה.
איזה פרופלורים 17x5.5?

ציטוט:

---

נכתב במקור על ידי rexy

סטאפ סוללה מיוחדת
שילדה: ReadyEdi 780mm
מחשב טיסה: APM+OSD+חיישן זרם+ טלמטריה
בקרי מהירות: rctimer 40A opto 6S
מנועים: Multistar 390KV
פרופלורים: 17X5.5"
מקלט ושלט: Rangelink Turnigy 9x
סוללה:10.2 אמפר | 5 תאים | 2C LION

משקל:
2.1 קילוגרם (כולל סוללה)
זמן טיסה (80 אחוז סוללה) :
54 דקות זמן טיסה

הערות: כולל סטאפ FPV מלא

---

ערן מה המשקל של הסוללה?

ציטוט:

---

נכתב במקור על ידי rexy

http://www.hobbyking.com/hobbyking/s...Outrunner.html
http://www.rctimer.com/product_877.html

בברכה

ערן

---

מה שנקרה מבחינת ה spec למנוע עם הפרופלורים אתה way off chart :)
רק ריחפת או גם ביצעת מאמץ על הכלי, אם כן, לא התחממו המנועים? מומלץ שם 12"

Sent from my HTC One X using Tapatalk

ציטוט:

---

נכתב במקור על ידי sevet

מה שנקרה מבחינת ה spec למנוע עם הפרופלורים אתה way off chart :)
רק ריחפת או גם ביצעת מאמץ על הכלי, אם כן, לא התחממו המנועים? מומלץ שם 12"

Sent from my HTC One X using Tapatalk

---

SEVET

wat off chart???
כמה לדעתך כל מנוע צורך מבחינת זרם?
אתה באמת חושב שאני מתכנן כלי כזה גדול עם יכולות כאלו מוגבלות? ורק לריחוף?
לפי הנתונים שרשמתי אתה יכול לחשב הכל- זרמים, זמני טיסה וכו...

בברכה

ערו

ציטוט:

---

נכתב במקור על ידי אריה.ח

ערן מה המשקל של הסוללה?

---

730 גרם

סוללה 10A חמישה תאים שוקלת 730 גרם ?!?!

ציטוט:

---

נכתב במקור על ידי igalr

סוללה 10A חמישה תאים שוקלת 730 גרם ?!?!

---

אם הוא משתמש בתאים כאלה אז כן:
http://www.ebay.com/itm/18650-NCR186...item33826e0590

לפי הנפח והמתח הוא כנראה משתמש בפאק של 5s3p בשביל להגיע ל 5 תאים ו- 10.2A.

ציטוט:

---

נכתב במקור על ידי rexy

SEVET

wat off chart???
כמה לדעתך כל מנוע צורך מבחינת זרם?
אתה באמת חושב שאני מתכנן כלי כזה גדול עם יכולות כאלו מוגבלות? ורק לריחוף?
לפי הנתונים שרשמתי אתה יכול לחשב הכל- זרמים, זמני טיסה וכו...

בברכה

ערו

---

רשום על המנועים מקסימום פרופלורים 12"....
בדקתי ecalc עם סוללה 5 תאים ב-2100גרם אכן לא מגיע למקסימום של המנוע 330w מגיע ל-305w במשקל הזה עם 5000 אמפר 5 תאים הראה 22 דקות...
ב-6 תאים 1800 גרם הראה 32.9 דקות שזה מה שהגעת אליו אבל ב-6 תאים במצערת מלאה עובר את הספק של המנוע ל-450W.

ציטוט:

---

נכתב במקור על ידי AvivT

אם הוא משתמש בתאים כאלה אז כן:
http://www.ebay.com/itm/18650-NCR186...item33826e0590

לפי הנפח והמתח הוא כנראה משתמש בפאק של 5s3p בשביל להגיע ל 5 תאים ו- 10.2A.

---

נניח שהכלי שלי ישתה בקצב של 11A-12A
מעניין אם אפשר להפעיל על סוללה 3S2P
כי הסוללה הן 2C כך שהן יעבדו רוב הזמן על הקצה , או שמראש ללכת לכיוון 3S3P .
