שבת שלום,
יש לי גופקו 2 ואני לא מצליח לחבר אותה למשדר וידאו כדי להשתמש בא ומצלמה ראשית לטיסה, המשדר וידאו שלי של פאטשארק - http://www.hobbyking.com/hobbyking/s...dProduct=43057
חיפשתי וחפרתי בכל הפורום מצאתי כל מיני שרשורים יותר רלוונטיים ופחות רלוונטיים...

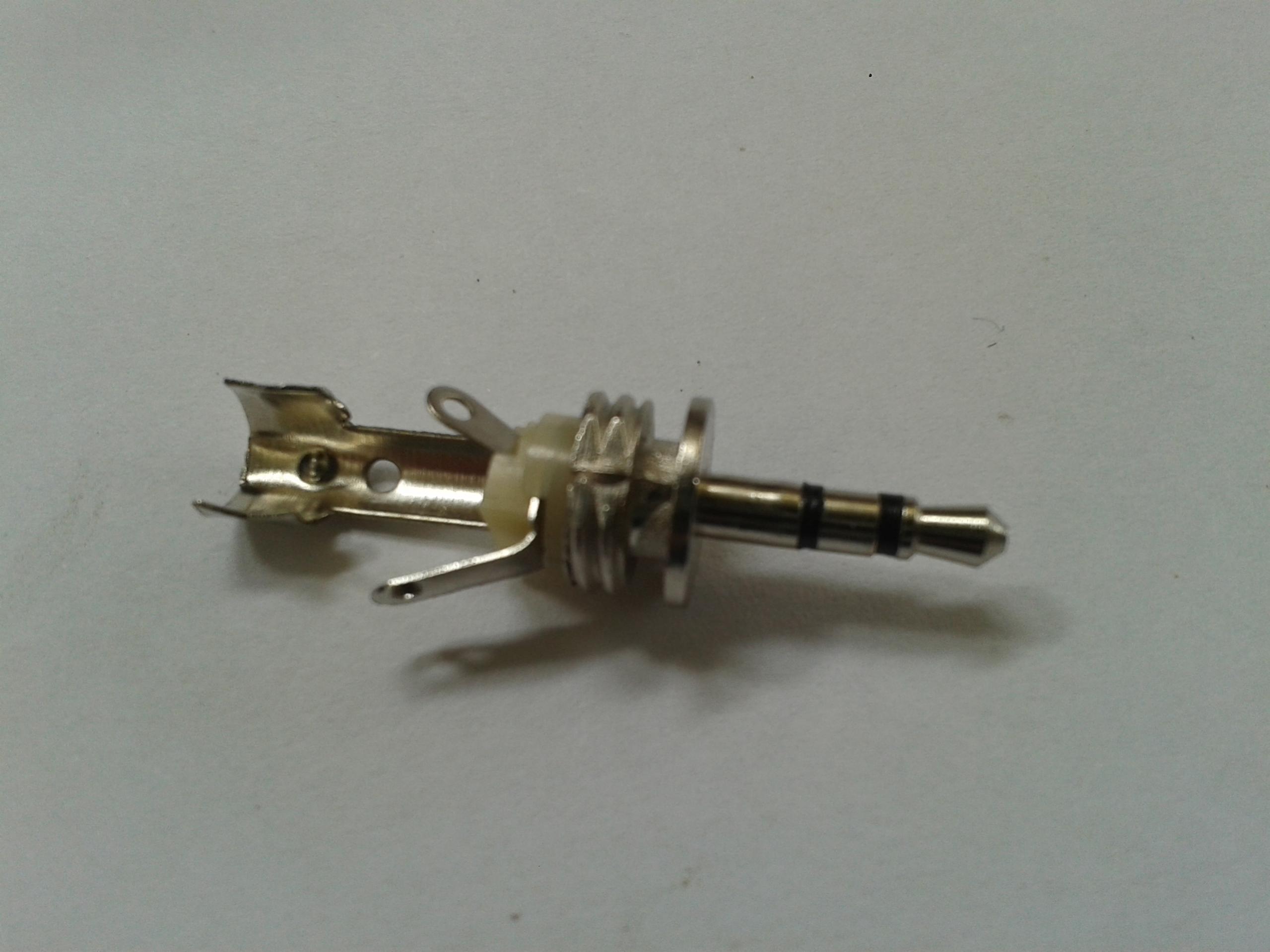

עד שהגעתי לתמונה הזאת קובץ מצורף 105194 ואז התחלתי לחשוב שאולי הקונקטור שיש לי לא מתאים קובץ מצורף 105195
ההבדלים בין הקונקטור שלי לקונקטור בתמונה המצוירת זה שעל שלי יש 3 שלבים ובתמונה במצוירת יש 4 שלבים.
יכול להיות שזאת הבעיה?
זה הכל תלוי בגופרו 2 ואיך היא מוציאה את הוידאו החוצה.
אתה צריך לברר באיזה מיקום הקרקע והסינגל של הוידאו נמצאים ולפי זה להלחים את החוטים.
אם הגו פרו שתיים משתמשת בקרקע ובסיגנל צמודים לבסיס הקונקטור,
אז הקונקטור שלך בעצם "מקצר" בינהם כי החלק הקרוב לבסיס "כפול".

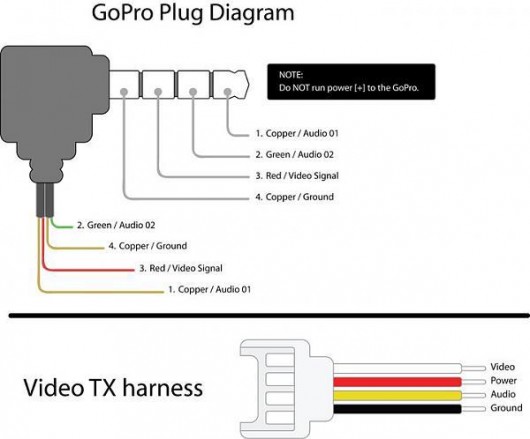

קובץ מצורף 105197
* לפי התמונה הזאת - אתה צריך 4 חלקים.
קרקע - בסיס
וידאו - השני אחריו.
איפה אני יכול למצאו את הנתונים האלה?ציטוט:
זה הכל תלוי בגופרו 2 ואיך היא מוציאה את הוידאו החוצה.
אתה צריך לברר באיזה מיקום הקרקע והסינגל של הוידאו נמצאים ולפי זה להלחים את החוטים.
תראה את הדיאגרמה שצירפתי להודעה הקודמת,
בדקתי והיא רלוונטית לגופרו 1 וגם 2.
אתה תצטרך קונקטור עם ארבעה חלקים.
אחרי שכל היום אני שובר את הראש למה זה לא עובד!
אחד הדברים שחשבתי עליהם (רשמתי את זה גם פה) זה שבכל הסרטונים מראים קונקטור של 4 שלבים והקונקטור שלי הוא בעל 3 שבלים.
בזמן שאני כול היום חותך מחבר משנה מיקומים של החותים על הקונקטור הזמנתי איזה 4/5 סוגים שונים של מחברים 4 שלבים.

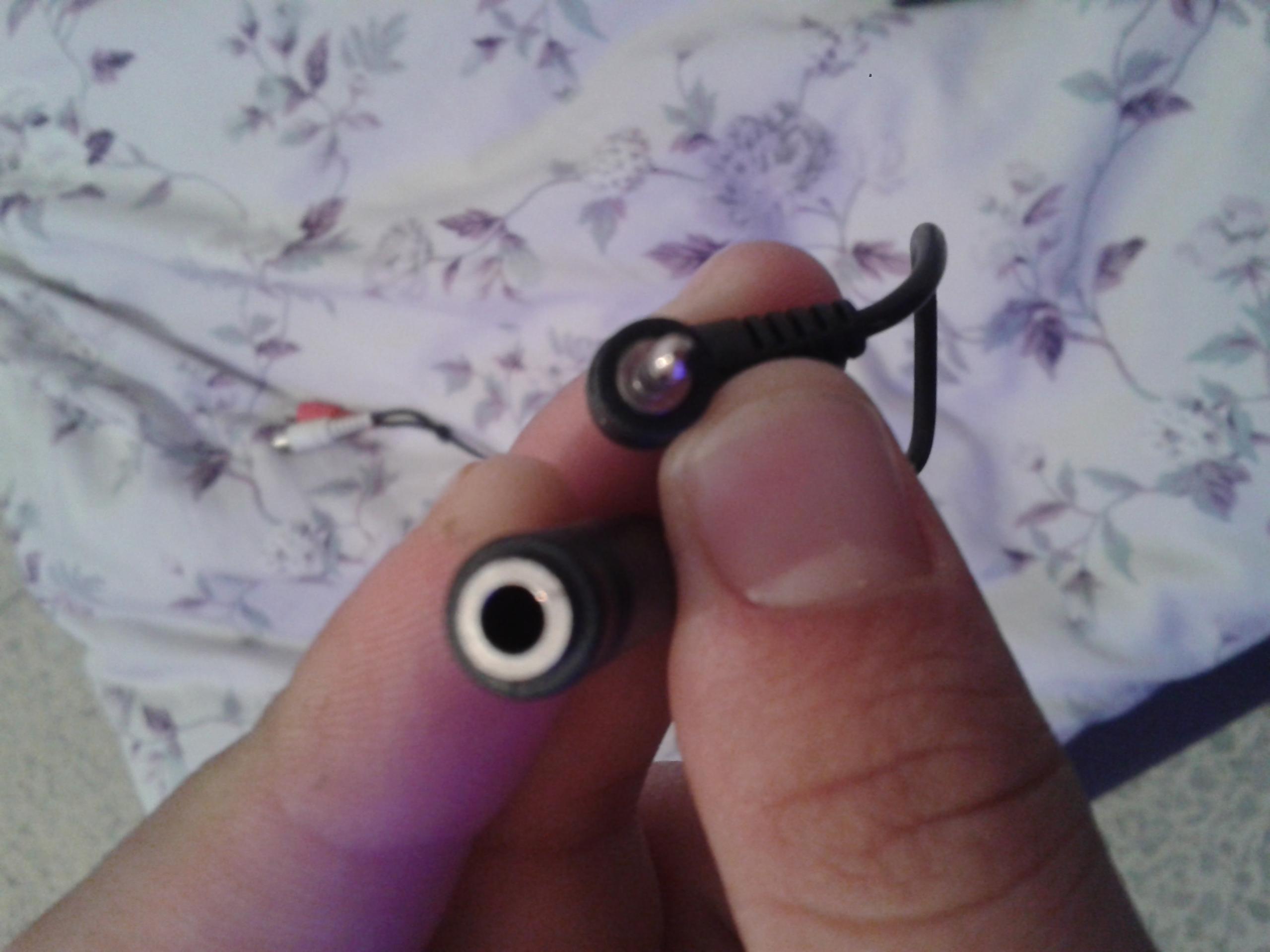

מצאתי היום בבית של ההורים מתאם מ-PL 2.5MM לPL 3.5MM קובץ מצורף 105198 הסטנדרטי שכולם מכירים מאוזניות, אותו חיברתי למתאם מPL3.5 MM קובץ מצורף 105199 (של אוזניות) לRCA נקבה ואותו לכבל לכבל RCA זכר לטלוויזיה.
התחלתי לשחק עם הכבל עד שהבנתי שברגע שאני מנתק קצת את הכבל מהמצלמה, זה ממש ניראה בדיוק כמו החלק שחסר לי במחבר אני מכבל תמונה בטלויזיה.
יש תמונה - קובץ מצורף 105201
אין תמונה - קובץ מצורף 105202
עכשיו מה שנשאר זה לעשות את הבדיקה עם הקונקטור שקניתי היום קובץ מצורף 105200 , ולבדוק אם אפשר לשנות את המיקום של הכנסת ווידאו וככה לחבר את הקונקטור עד הסוף המצלמה.
אתה לא יכול להכניס את הקונקטור הזה עד הסוף ולקבל מה שאתה רוצה.
הקונטור הזה מחבר את הקרקע והוידאו של הגופרו לגיד אחד, ("מקצר" בינהם).
אתה מבין למה יש תמונה שאתה מוציא את הקונקטור קצת ?
אתה צודק רק בקשר לקונקטור שמגיע מוכן, בקשר לקונקטור שקניתי אני יכול לבחור מה יהיה אדמה ומה יהיה ווידאו.
מחר בבוקר אני יעלה תמונות של הכבל שהכנתי עובד פיקס, כול הקונקטור בפנים כולל הכנב של ראש זוויתי והכנסת נתוני osd.
תיזהר רק לר לחבר גם + צריך רק - ווידאו. מניסיון שאתה מחבר גם פלוס וגם מינוס יוצא ריח לא טוב...
אני לא ממש ודע על איזה + אתה מדבר.ציטוט:
תיזהר רק לר לחבר גם + צריך רק - ווידאו
אחי קצת משחקים עם הקונקטור שקניתי היום קובץ מצורף 105204 בסוף מצאתי את החיבורים הנכונים ככה שהקונקטור יכנס עד הסוף בגופרו קובץ מצורף 105205
יצרתי לי כמה כבלים כאלה:

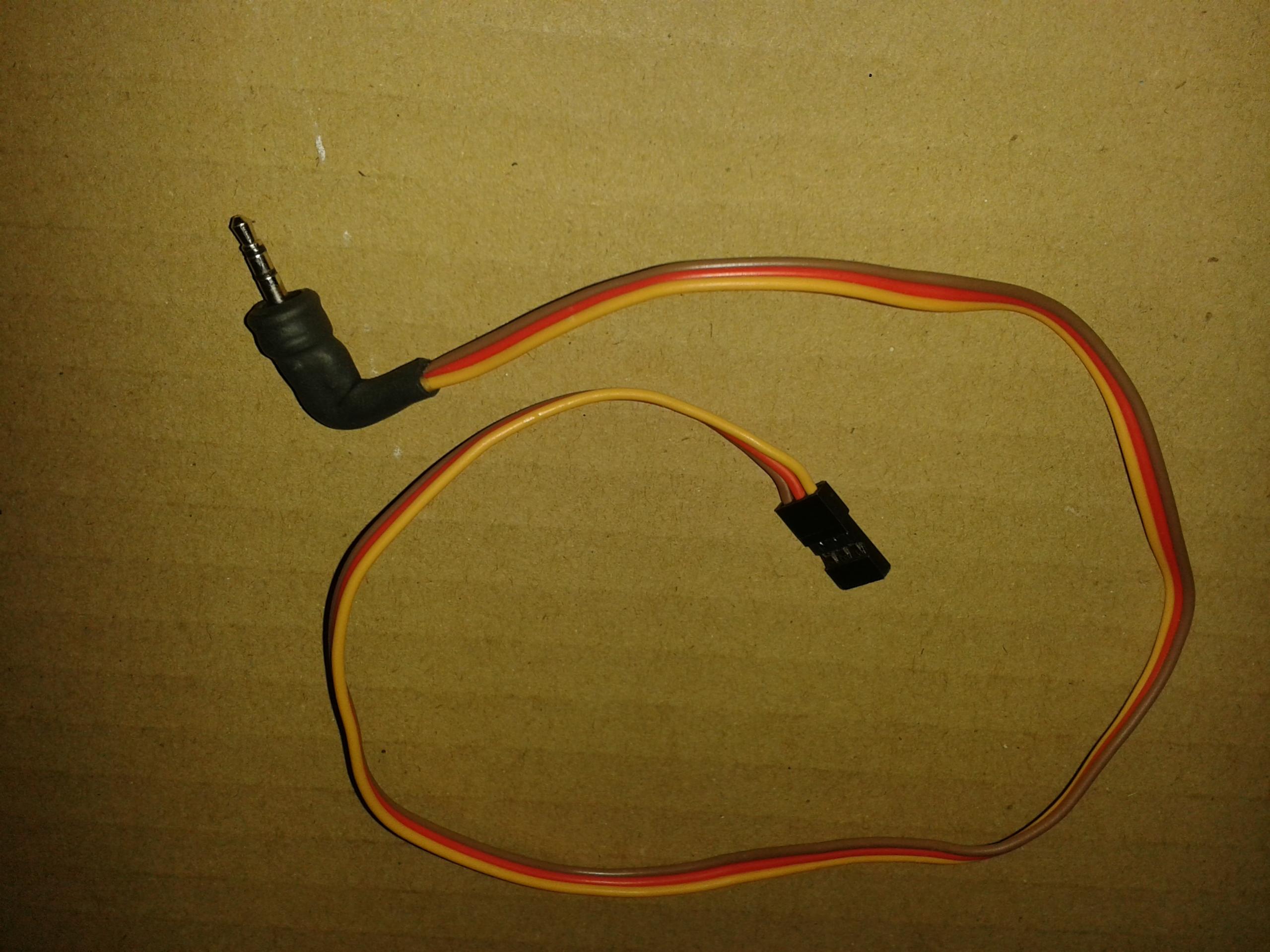

1 - חיבור ישיר בין המצלמה למשדר ווידאו - קובץ מצורף 105206

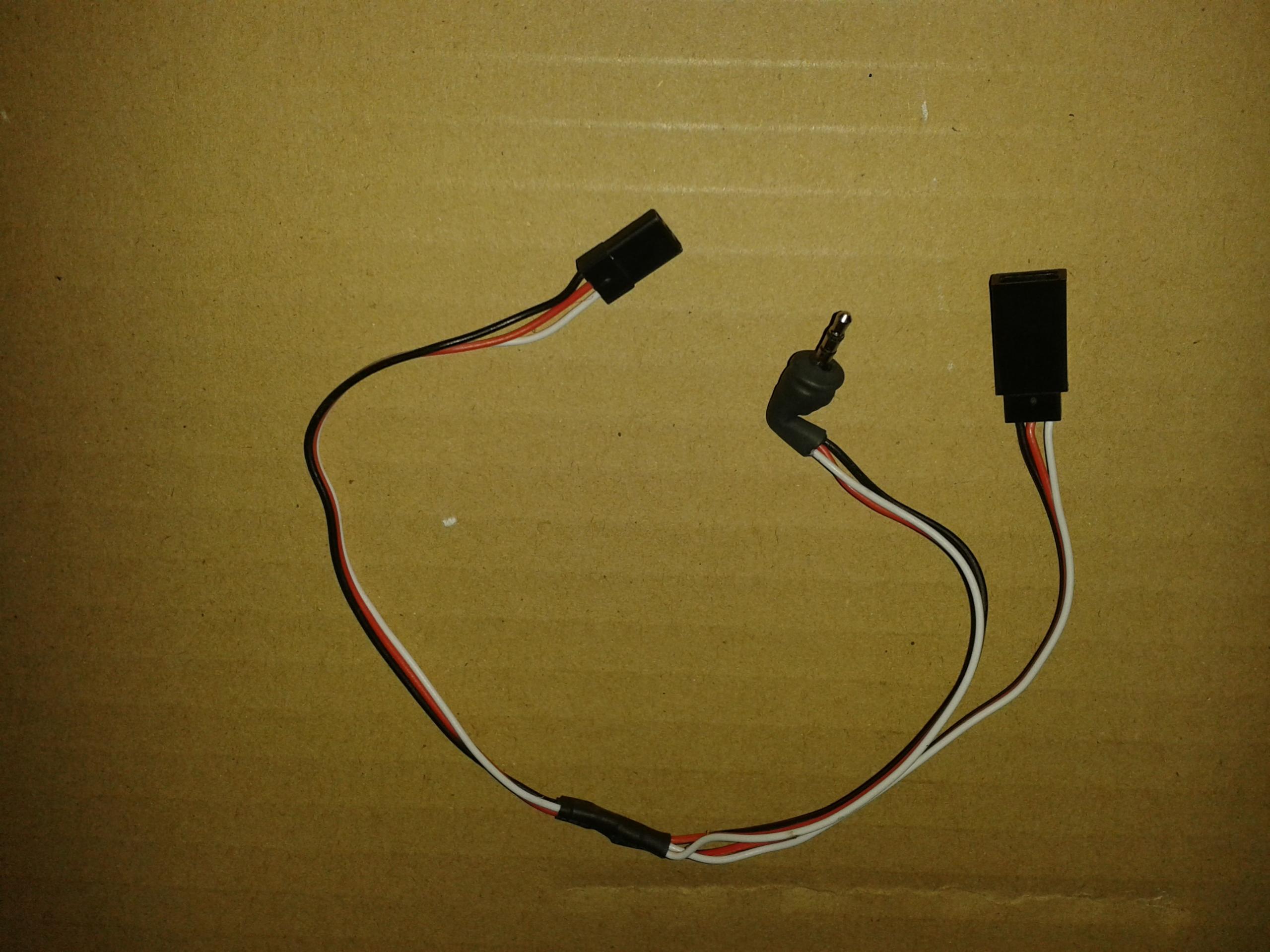

2 - חיבור בעזרת כבל סרבו "Y" לחיבור המצלמה והOSD למשדר ווידאו - קובץ מצורף 105207קובץ מצורף 105208קובץ מצורף 105209קובץ מצורף 105210
הצלחתי לייצר ראש זוויתי על ידי שרוול מתכווץ אבל הסוג שעם הדבק בפנים חיממתי אותי אותו טוב ונתתי לו להתייבש בצורה שאני רציתי.
מקווה שהצלחתי לעזור למי שמתכנן או שיש לו גופרו ונתקע בקטע הזה אני כבר יומיים יושב על למצאו פתרון! אחרי שחפרתי את כל הפורום youtube ועוד..
