דאון קטן מהיר - צריך את עזרתכם בבניה

היי,

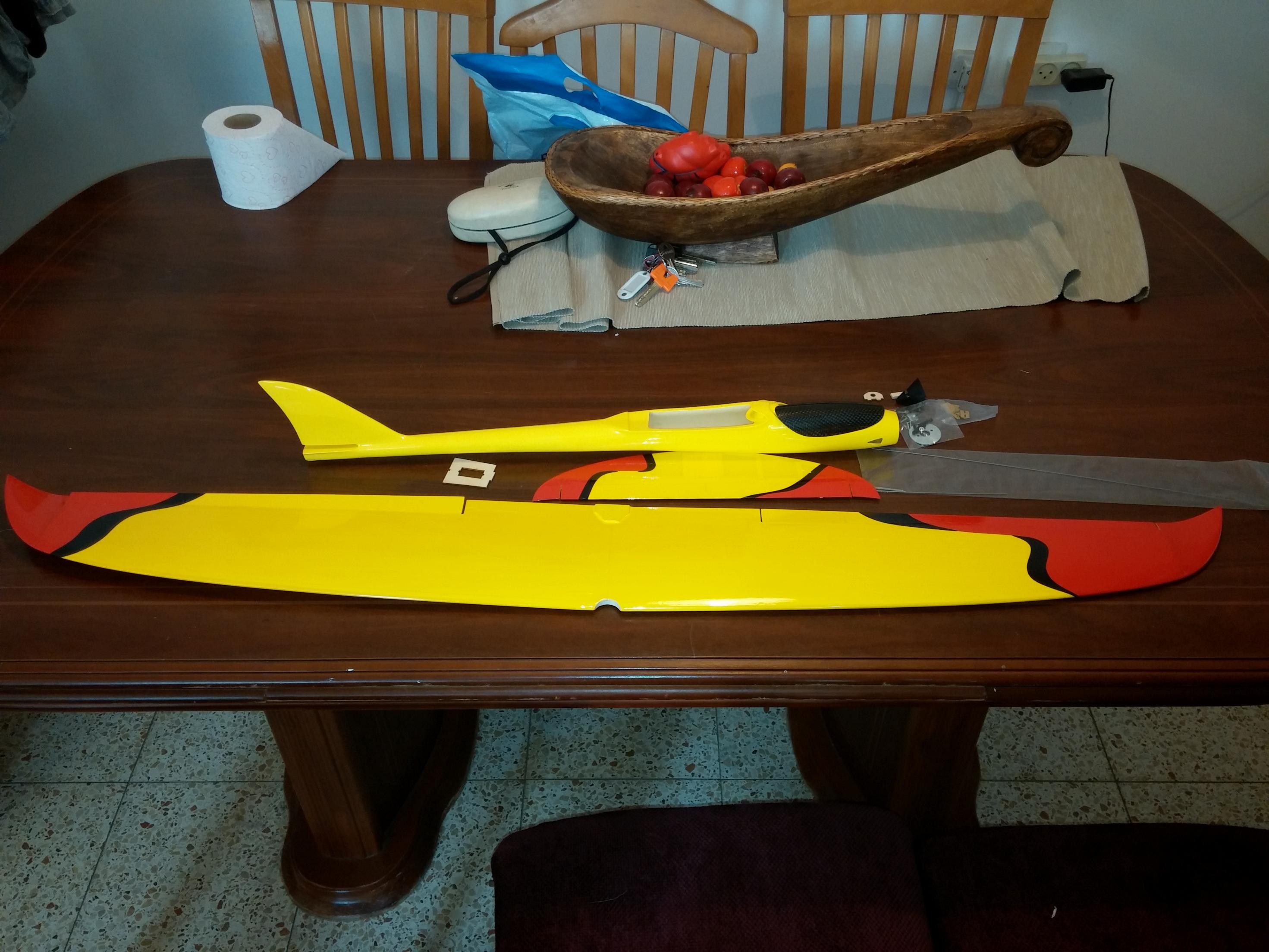

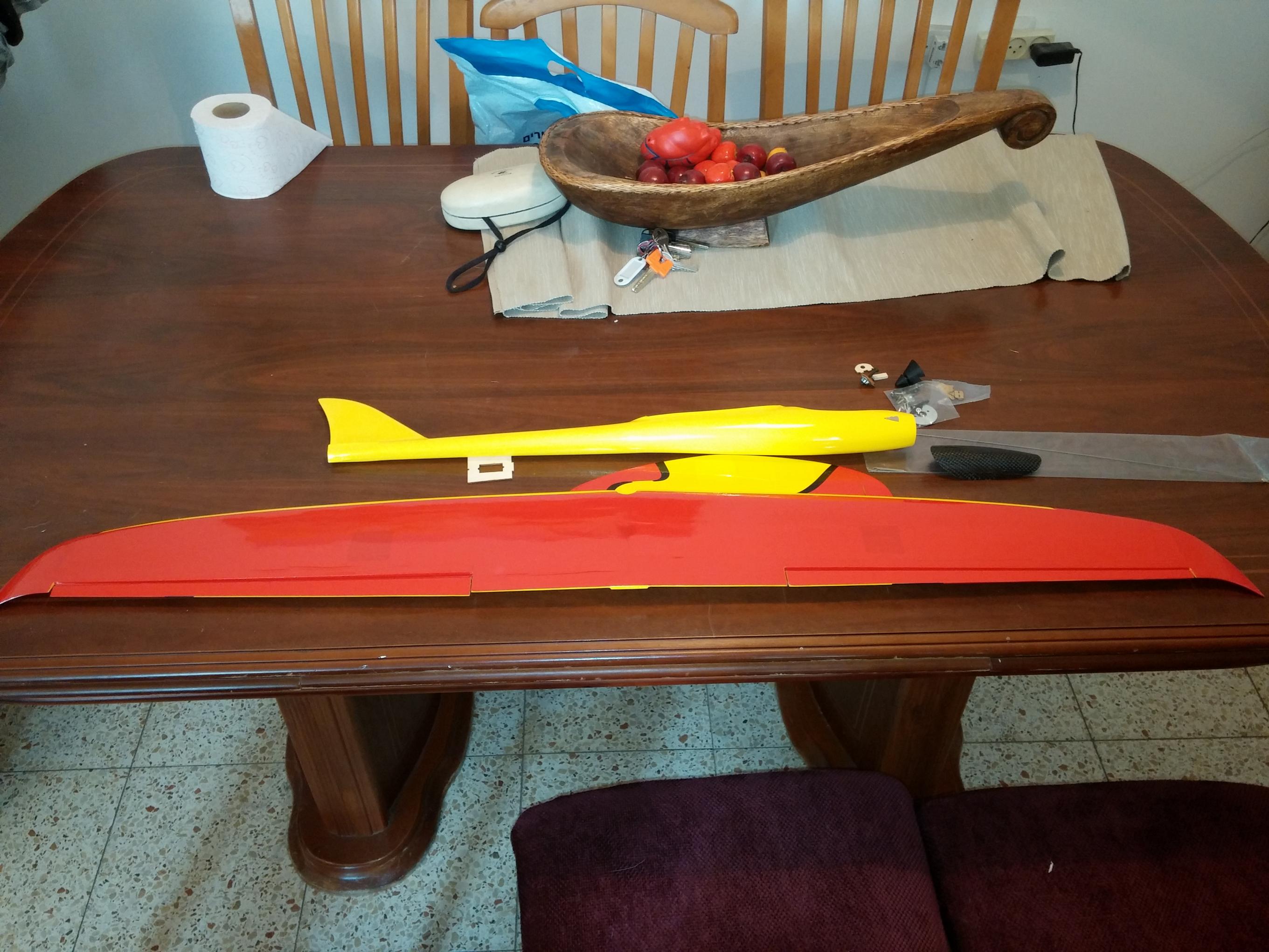

עשיתי קצת סדר אצלי בדברים ומצאתי את דאון הזה ששכב הרבה זמן שמישהו יגע בו. הוא ממש חמוד ויש לו פוטנציאל של שעות של הנאה.
הכנף קלקר ומצופה בלזה, בניה ישנה וטובה, הגוף פיבר והוא בא עם כל מה שצריך - אביזרים מתקון, פושרודים, לינקים וכו. באמת סט אביזרים מכובד ואיכותי - הלינקים עשויים פיבר :)
המוטה שלו היא 113 ס"מ(קטנטן) ובסה"כ הוא נראה מאוד חמוד. כמובן שמצאתי אותו ללא חוברת או כל דף הסבר. מישהו מכיר אותו? יודע מה שמו?

קובץ מצורף 105605קובץ מצורף 105604

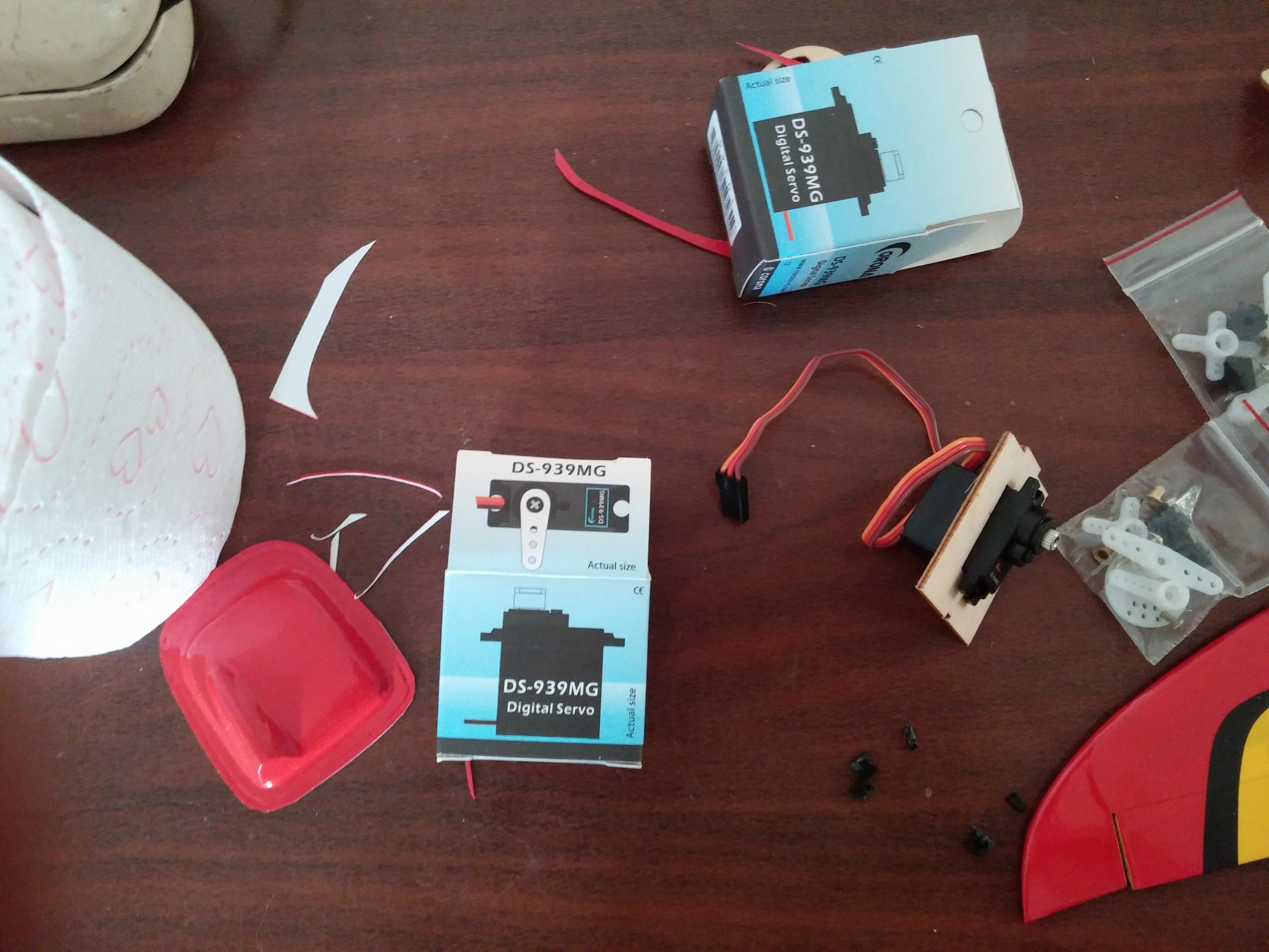

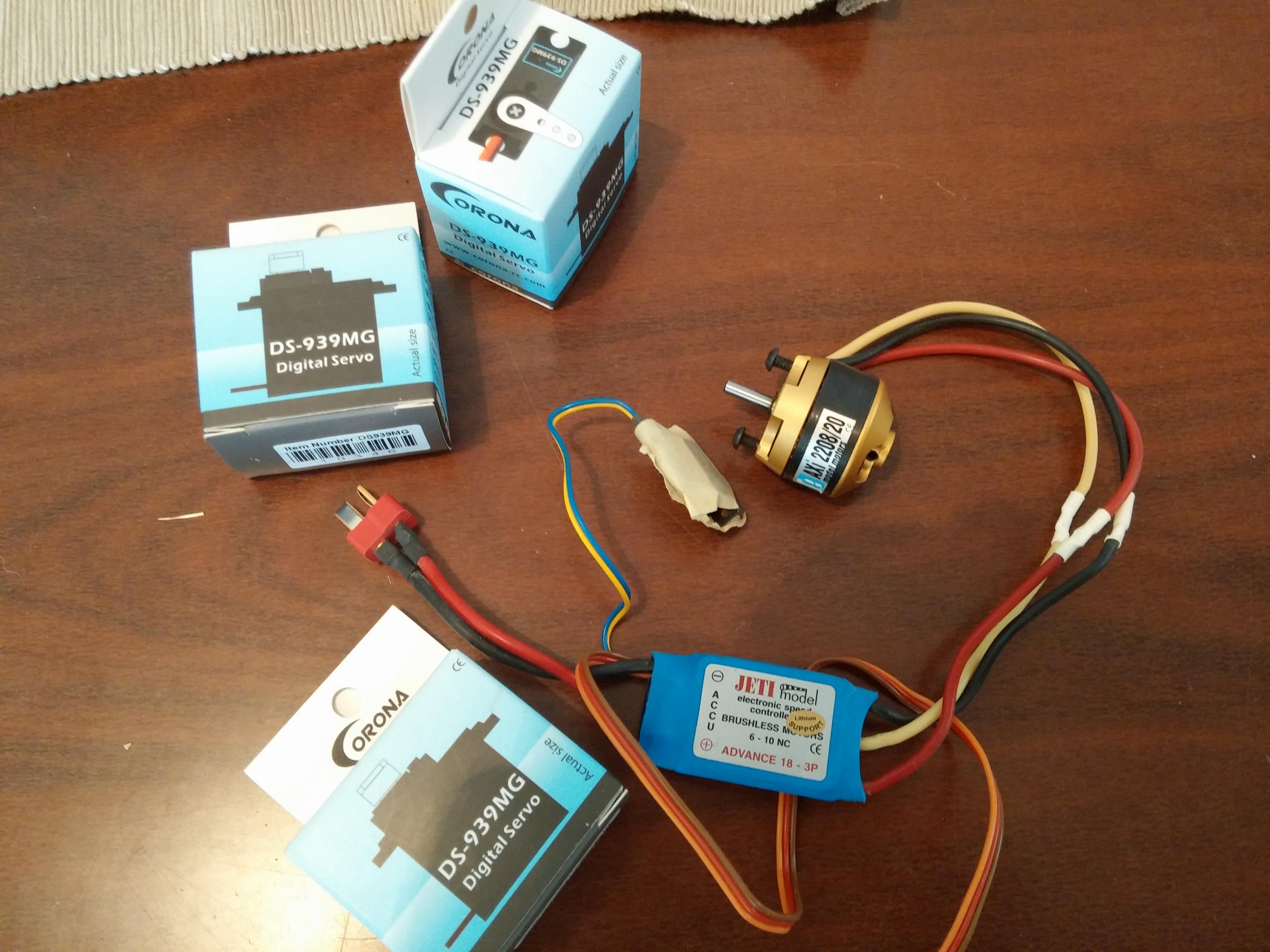

זה ה SETUP שהולך לעלות עליו עם פרופ של "6.5-"8 (עדין לא הוחלט, צריך לעשות מדידות זרם) ב 2 תאים. מה אתם אומרים?
קובץ מצורף 105606

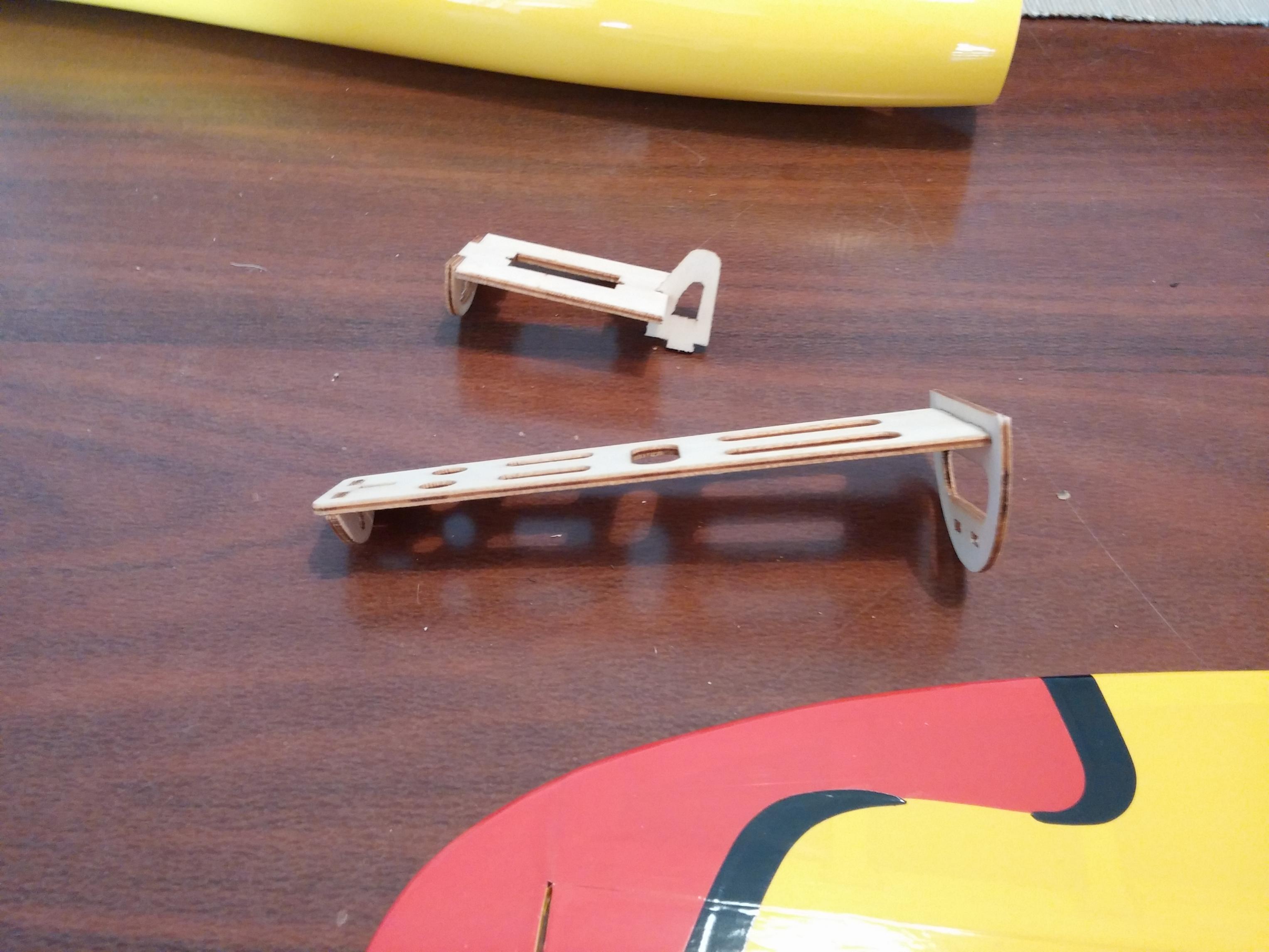

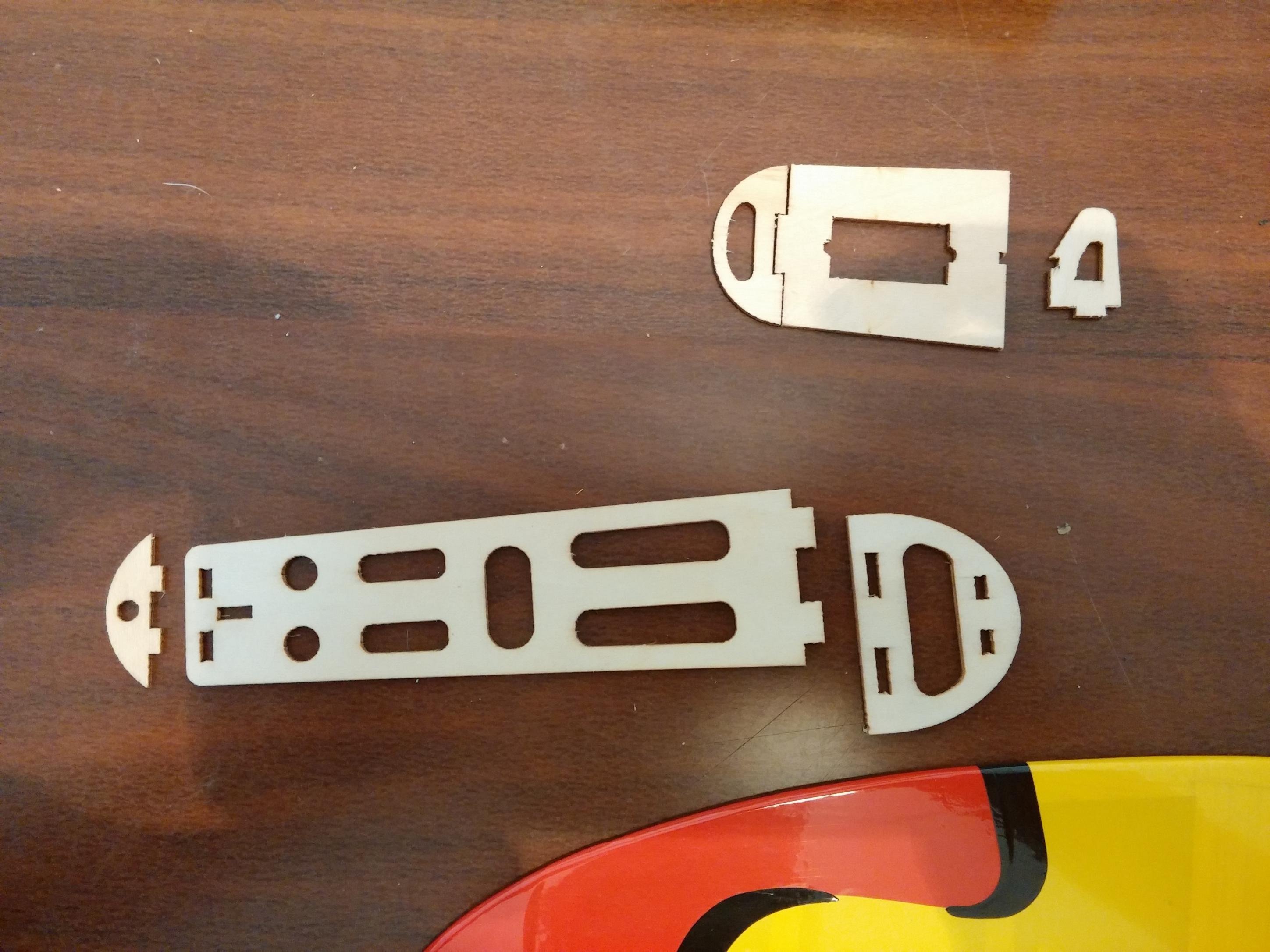

הסיבה שאני זקוק לעזרתכם היא הפאזל של מתקון המגשים הפנימיים כלומר של הסרוו ושל המגש שאמור להחזיק את המקלט (ואולי גם את הבקר)

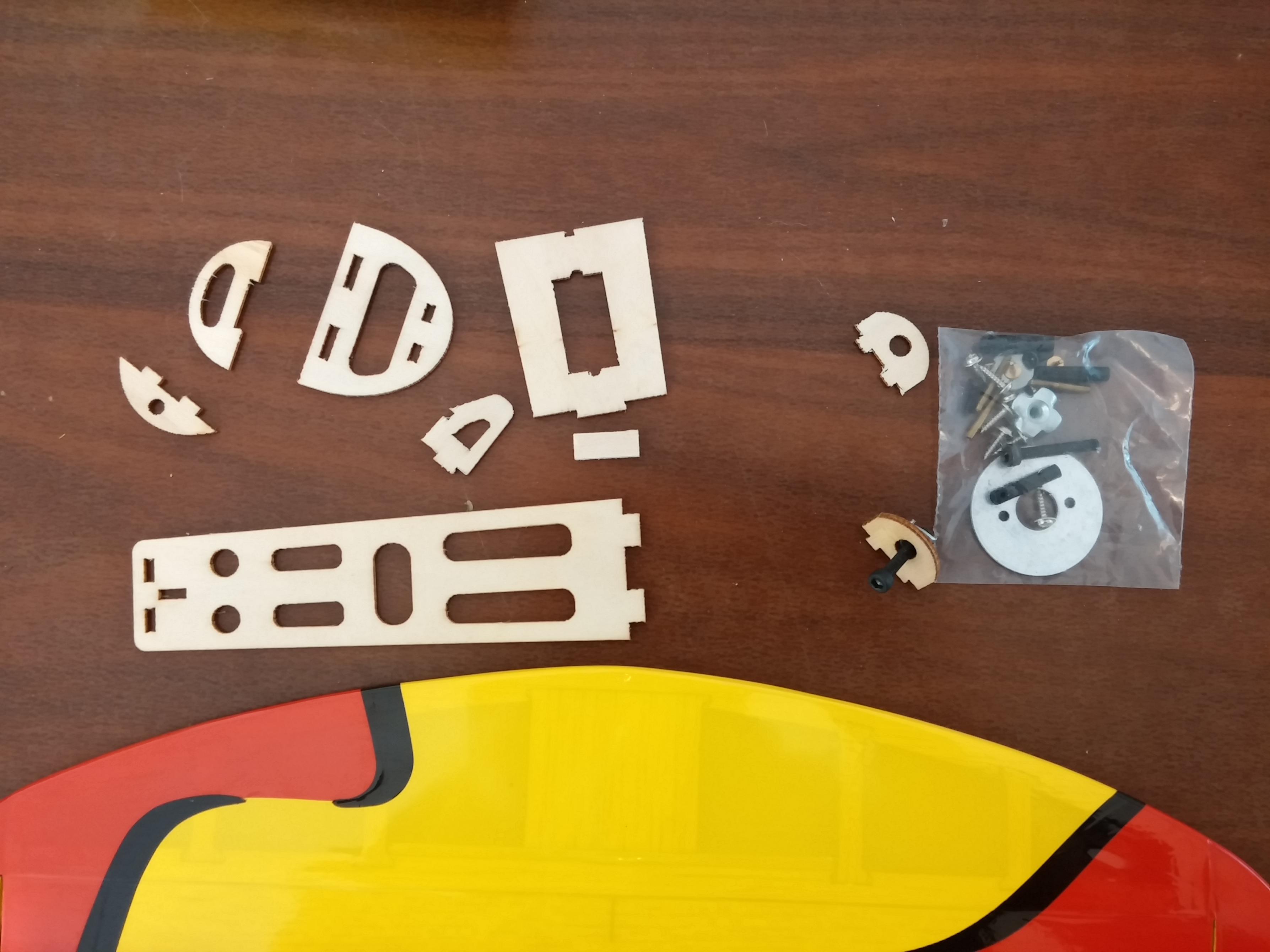

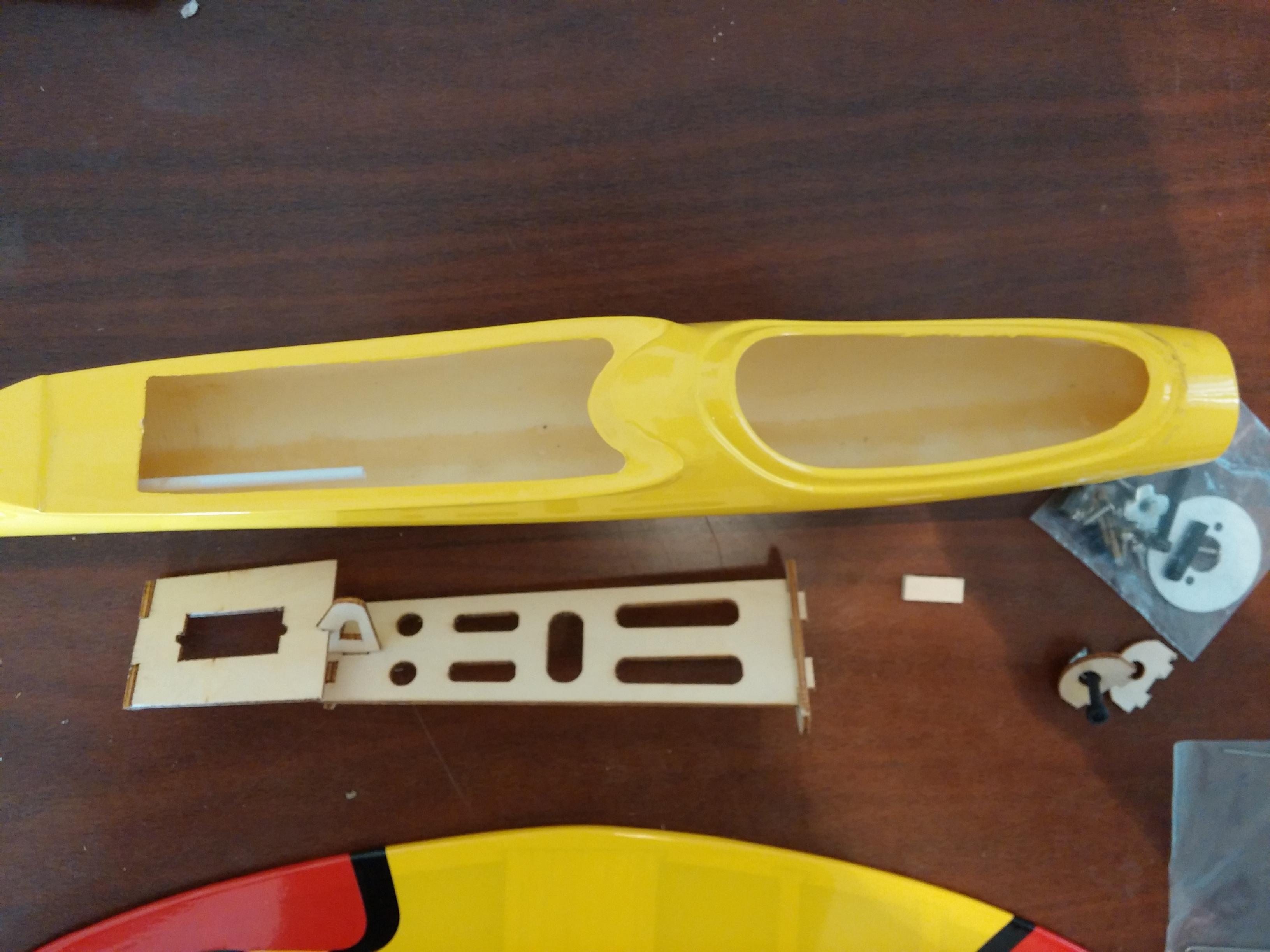

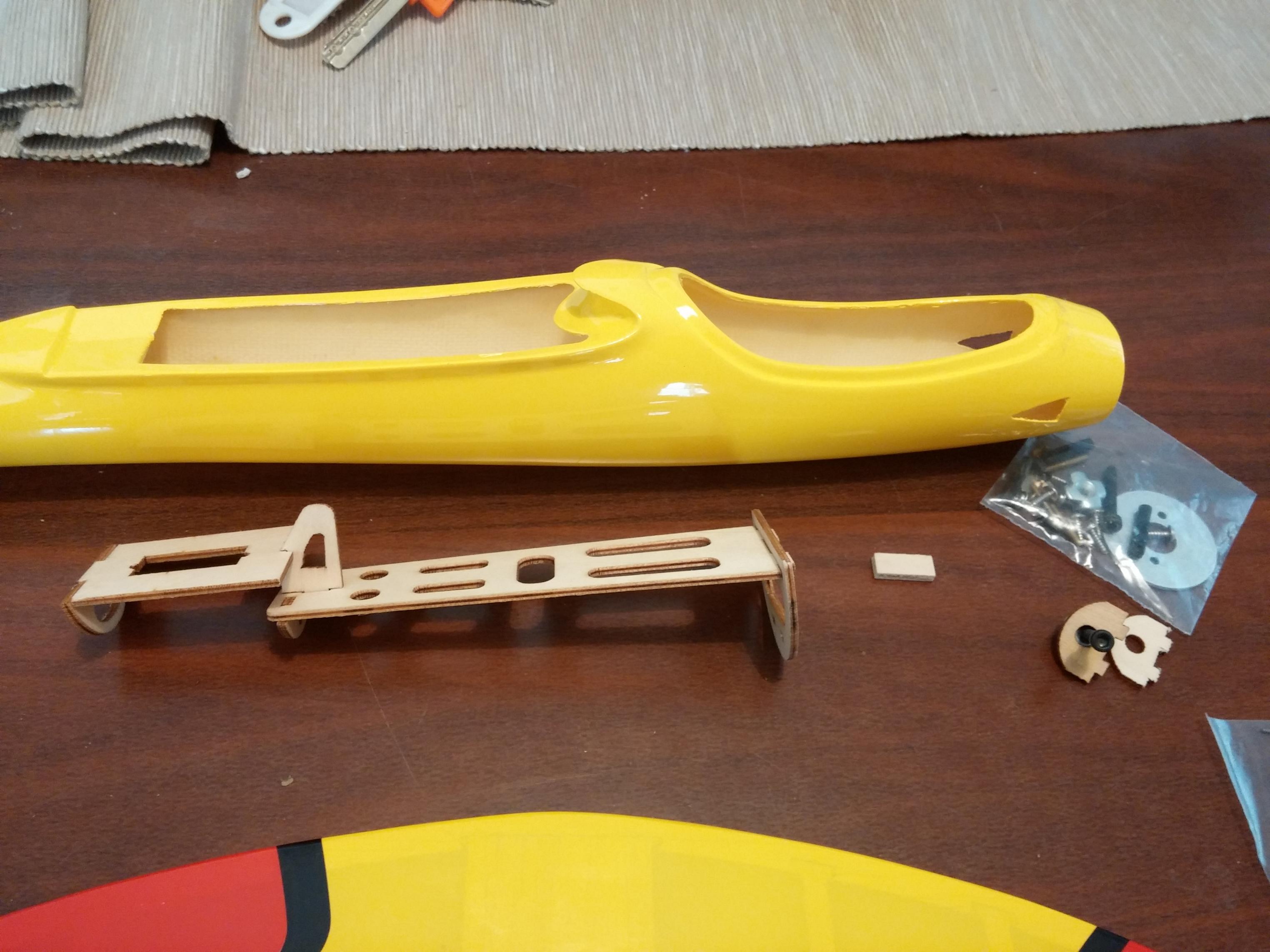

מכיוון שחוברת לא בנמצא צילמתי את החלקים והרכבתי כפי שנראה לי אבל משהו שם קצת מוזר.

קובץ מצורף 105603קובץ מצורף 105602

1. איפה בדיוק ממקמים את זה?
קובץ מצורף 105596קובץ מצורף 105597קובץ מצורף 105600
2. האם המגשים "מחוברים"? כלומר מגש הסרוו מחובר בעזרת הרגלית הקטנה למגש הגדול? החור מתאים בול..
3. מה ה CG?
4. אני מתלבט בנוגע לחלק מסויים. הזיז הקטן הזה של חצי העיגול עם החור. החלק פה הוא:

קובץ מצורף 105598קובץ מצורף 105599

האם זה סתם חלק "ספר" Spare של חיזוק החלק שמבו הכנף מתחברת לגוף. יש עוד אום נעץ נוסף בחבילה כך שייתכן שזה חלק גיבוי
או
שזה מתחבר לחלק התחתון של המחזיק של המגשר הראשי כמו שהרכבתי פה - הוא מתאים בול מבחינת החורים והפאזל

קובץ מצורף 105601


למישהו יש רעיון או מכיר את הכלי?

תודה

חבר'ה, למישהו יש רעיון?

שלום לך.
אתה בטח חדש כאן.
אז מכיוון שמעולם לא הטסת כאלה דברים מהירים,
ואין לך שמץ, אז אומר לך כך:דחוף שם מנוע חזק,בקר ענק,וסוללה3,4 תאים.
נראה לי שתהנה.

ידעתי שאיזה חטיאר יתעורר אבל לא ציפיתי לכזה עתיק :-)

נמרוד, איך קוראים לטיסן? אתה יכול לצלם את הפנים של שלך? מה ה cg?

Sent from my LG-D802 using Tapatalk

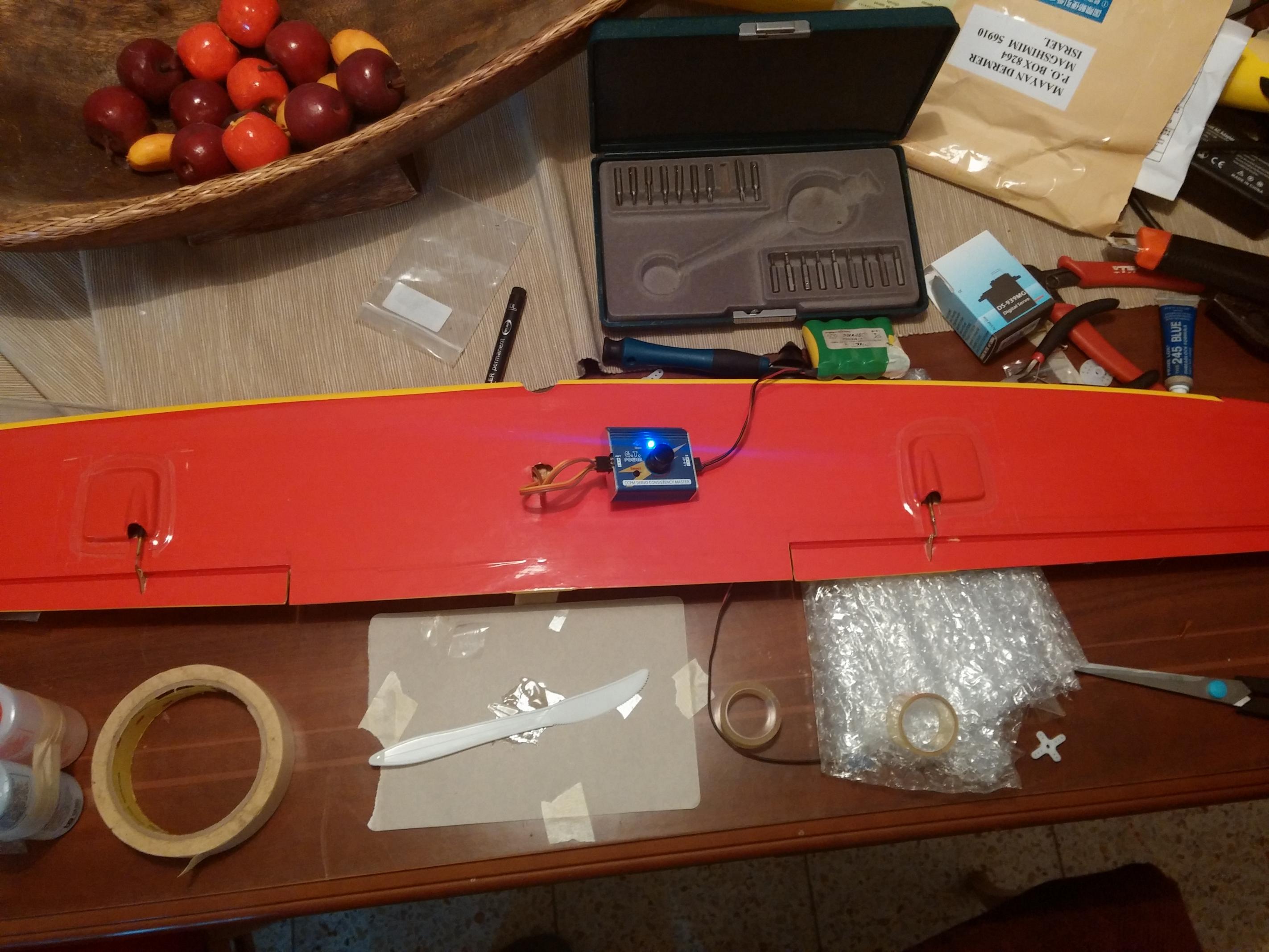

כיאה לכל קיט סיני שמכבד את עצמו לא היה מושחל חוט או אמצעי עזר אחר כדי להעביר את חוטי הסרוו. לכן לאחר ששרשרתי מאריך ואיבטחתי אותו בשרינק השתמשתי בפושרוד ונייר דבק כדי להשחיל את חוט הסרוו מבית הסרוו לחור באמצע. טריק שלמדתי מזמן.. זה וחוט עם משקולת :-)

מתברר גם שהכנף היא לא קלקר מצופה אלא פרופילים מצופים בלזה. יחסית חזק, אני מקווה... :-D

אני תוהה אם זה דאון או פיילון או שניהם ורק ה setup יקבע. מעניין כמה משקל הוא יכול לשאת. אני חושש לשלמות הכנף במהירויות גבוהות :-O

http://img.tapatalk.com/d/14/03/27/ru5ybygy.jpg

http://img.tapatalk.com/d/14/03/27/ynu7a8a9.jpg

http://img.tapatalk.com/d/14/03/27/u3a7u2up.jpg


למתקון הסרווים אני תמיד משתמש בסילוטייפ - עוטף את הסרוו מחספס את הסילוטייפ במשטח ההדבקה ומשתמש באפוקסי, כך אם הסרוו נטחן או שצריך להחליפו מסיבה מסויימת אפשר בקלות. עושים חתך עם סכין יפנית מקלפים את הסילוטייפ והוא נשלף בקלות בלי נזק לכנף.

http://img.tapatalk.com/d/14/03/27/ehupymut.jpg

http://img.tapatalk.com/d/14/03/27/4anesema.jpg


Sent from my LG-D802 using Tapatalk

מזמן לא ראינו שירשורי בניה שלך, תענוג!

Sent from my GT-I9500 using Xparent BlueTapatalk 2

השיטה של הדבקת הסרוו, שנים שאני עושה כך ובאמת רעיון מעולה.

סטאפ של 450 גרם יהיה גבולי לעומס כנף לדעתי.

אם אין שם לפחות ליבת קלקר אז אני לא חושב שהיא תשרוד

מהירויות גבוהות של טיסן פיילון, גם עם צלילות הייתי נזהר.

היי,

דבר ראשון אני רוצה להודות לאיתי4D ואיתן שעזרו יד בבניה. הדאון טס בפעם הראשונה אתמול. טסט פלייט מהחלומות, המראה מהיד, שני קליקים UP והוא פלס. פרופ של 8X4 מנוע AXI 1900VK בקר 18A ובמדידה בצריכה מקסימלית 15A. סוללת 850mAh 2S ב 25-50C.

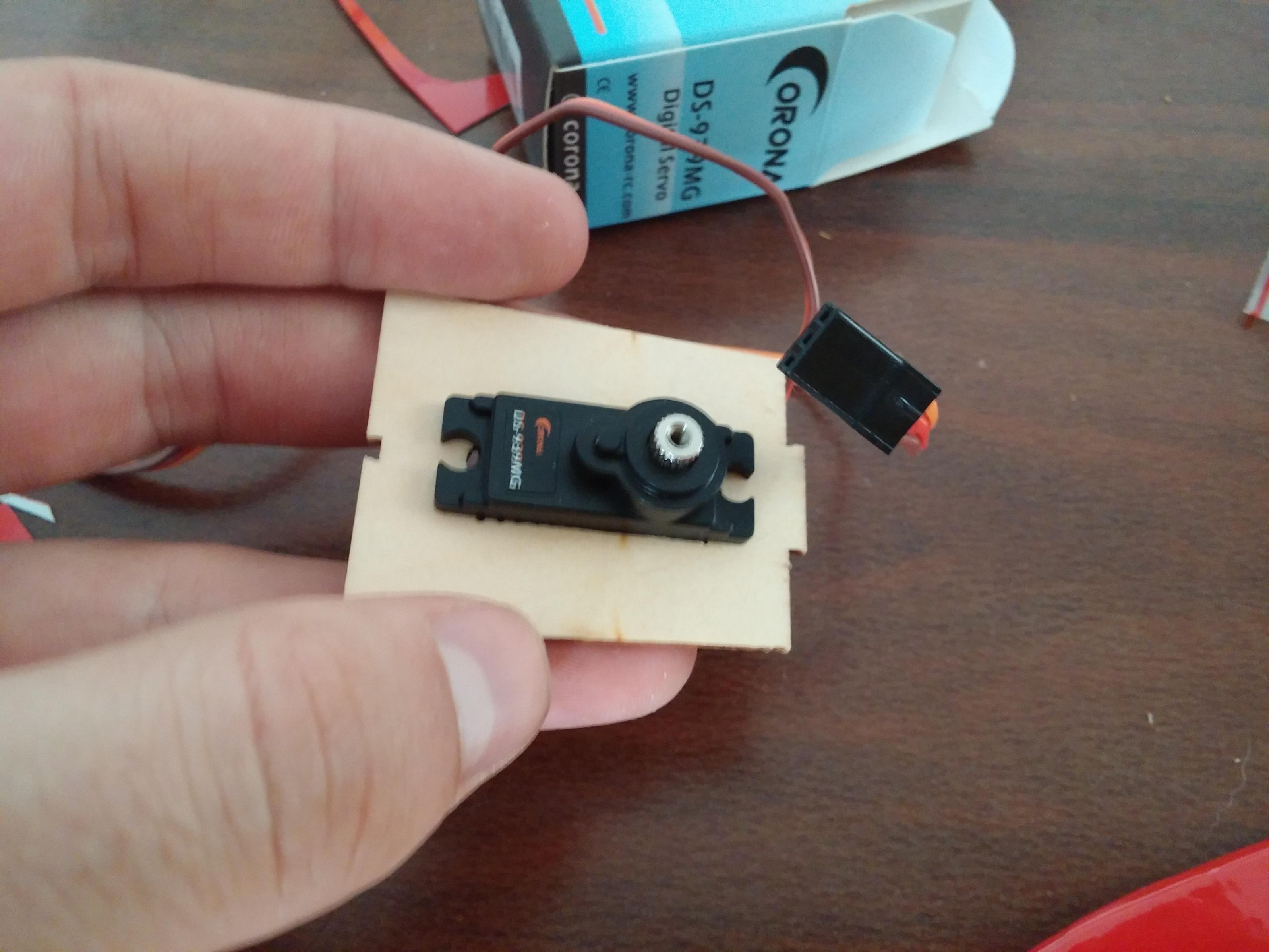

אני ממשיך את שרשור הבניה ואני מקווה שבסופש הקרוב יהיה גם סרטון, את סרוו ההגה גובה היה קל מאוד מתקן - התושבת המסופקת הייתה מעולה:
קובץ מצורף 107450קובץ מצורף 107452קובץ מצורף 107451

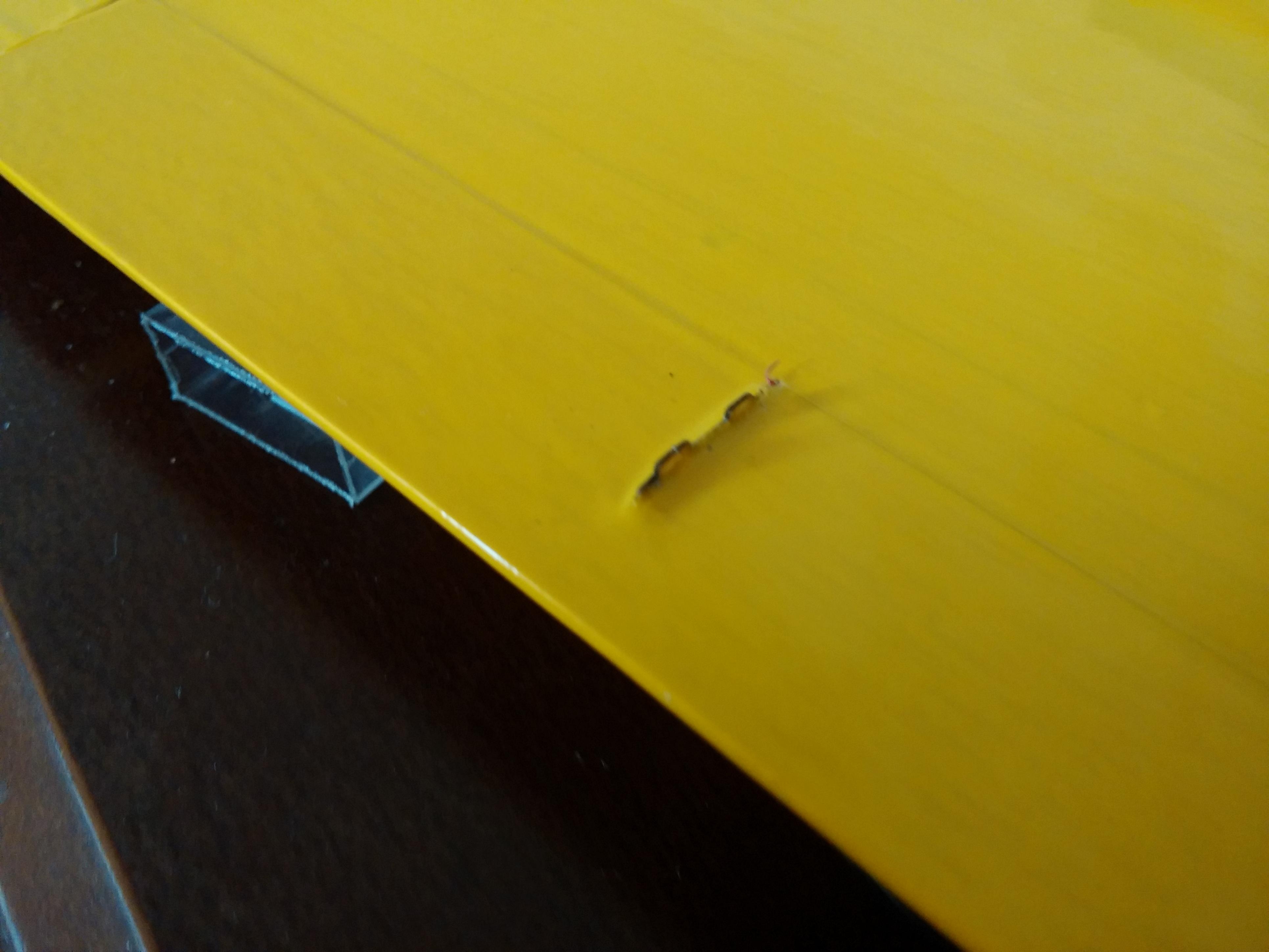

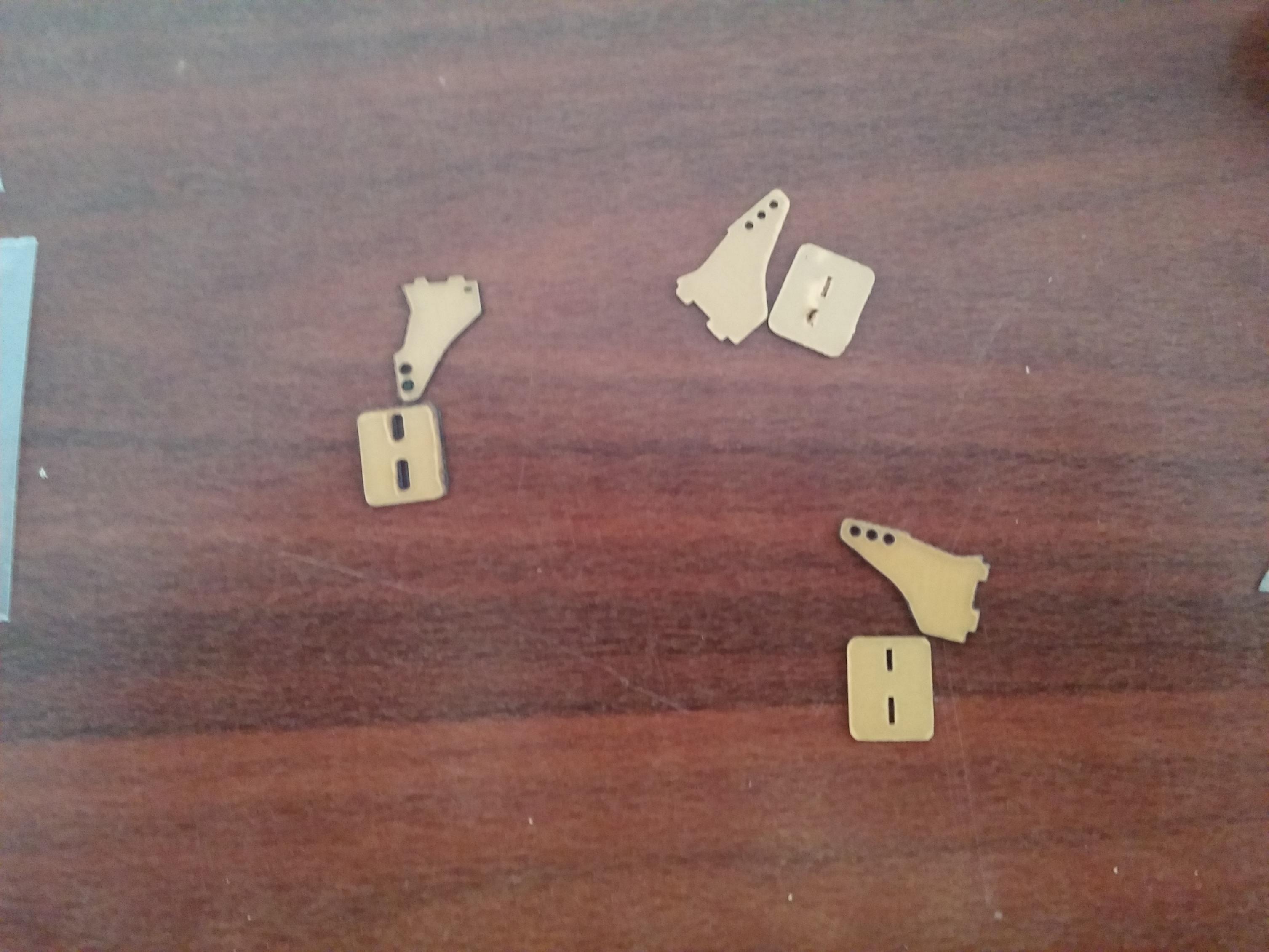

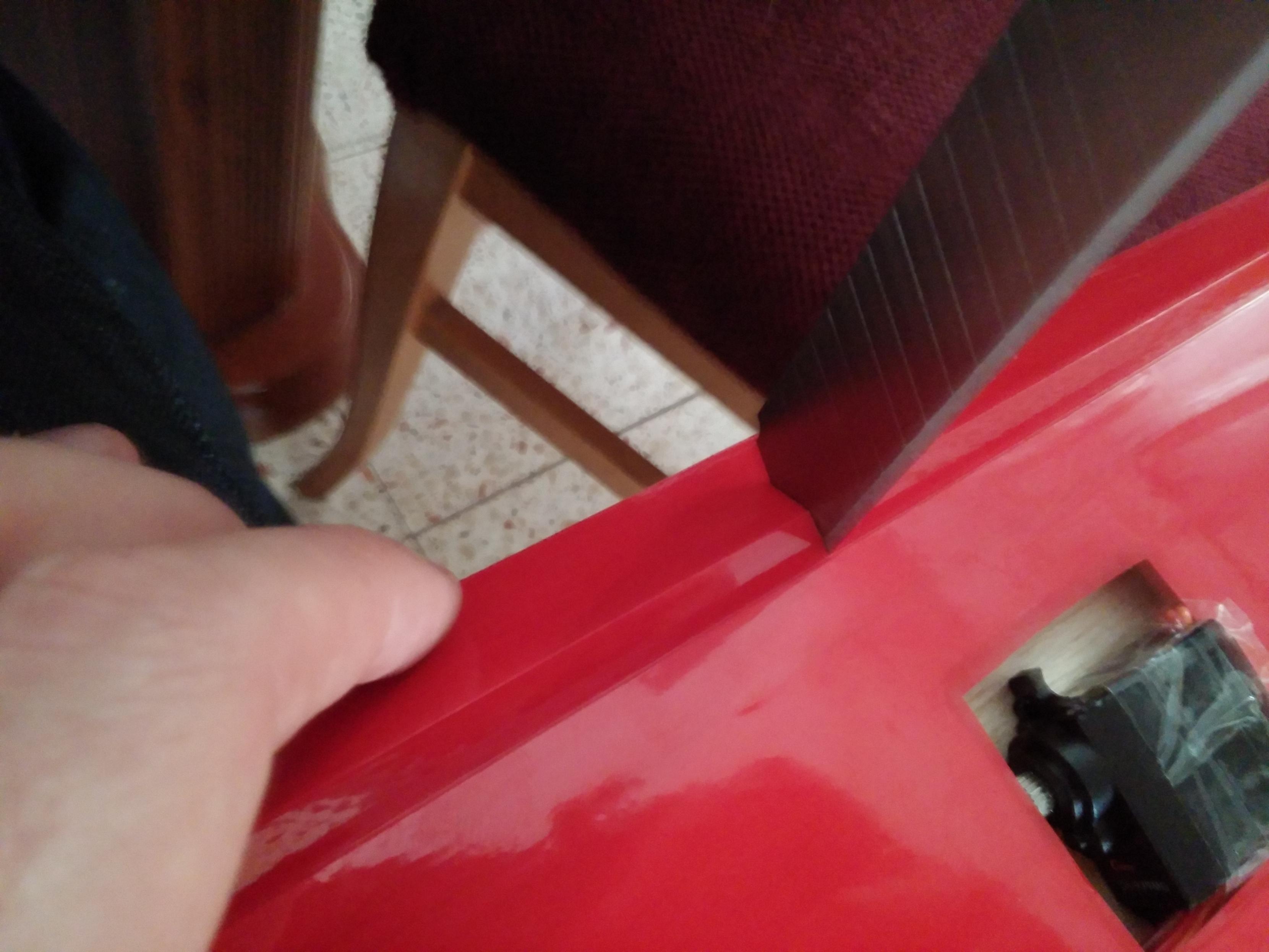

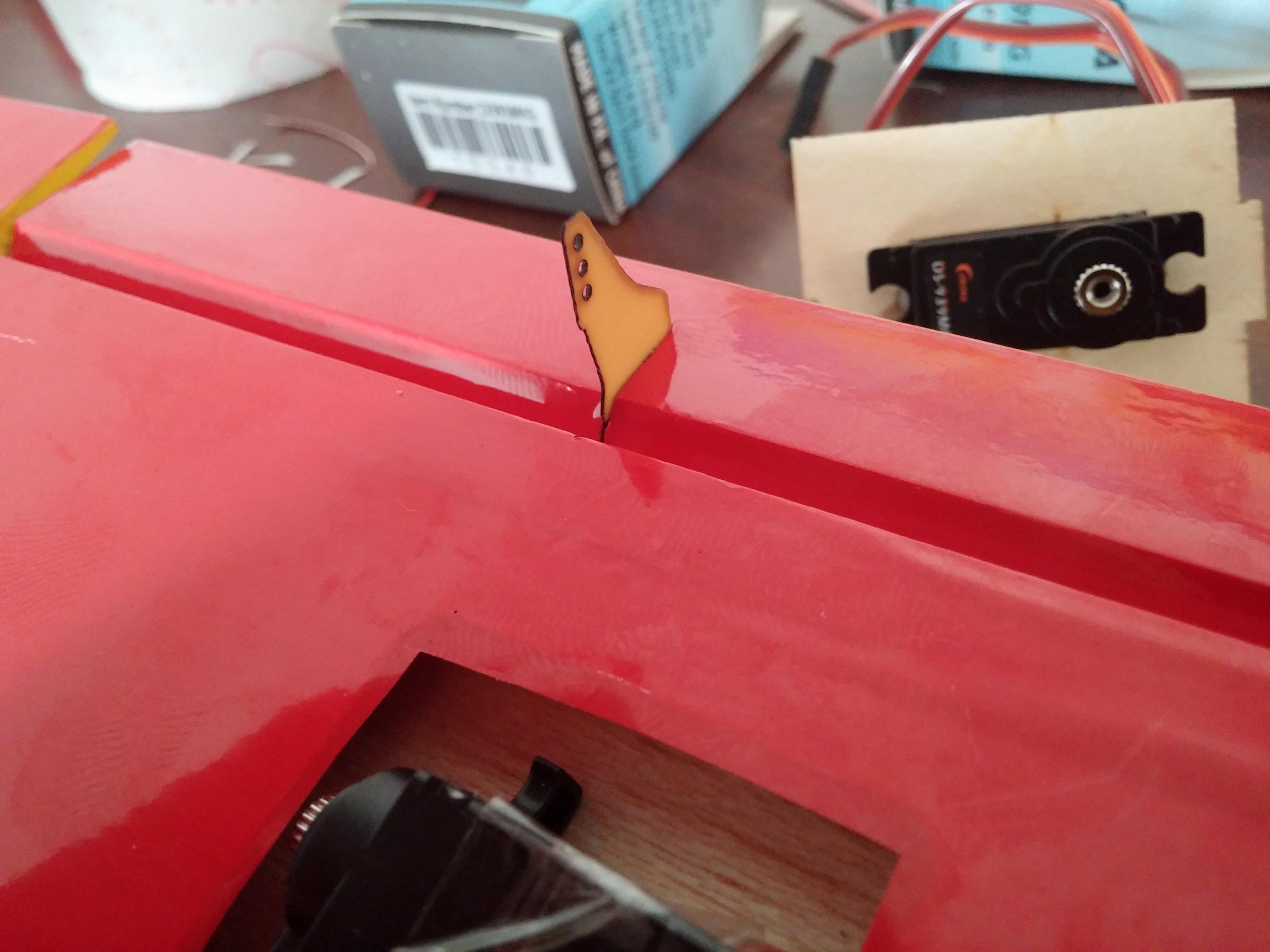

לאחר מתקון הסרווים בכנפיים התפנתי למתקן את ההורנים, בקיט היו הורנים מאוד חמודים מפיבר - פרופורציונאלים למידות של הדאון והסרוו:
קובץ מצורף 107453

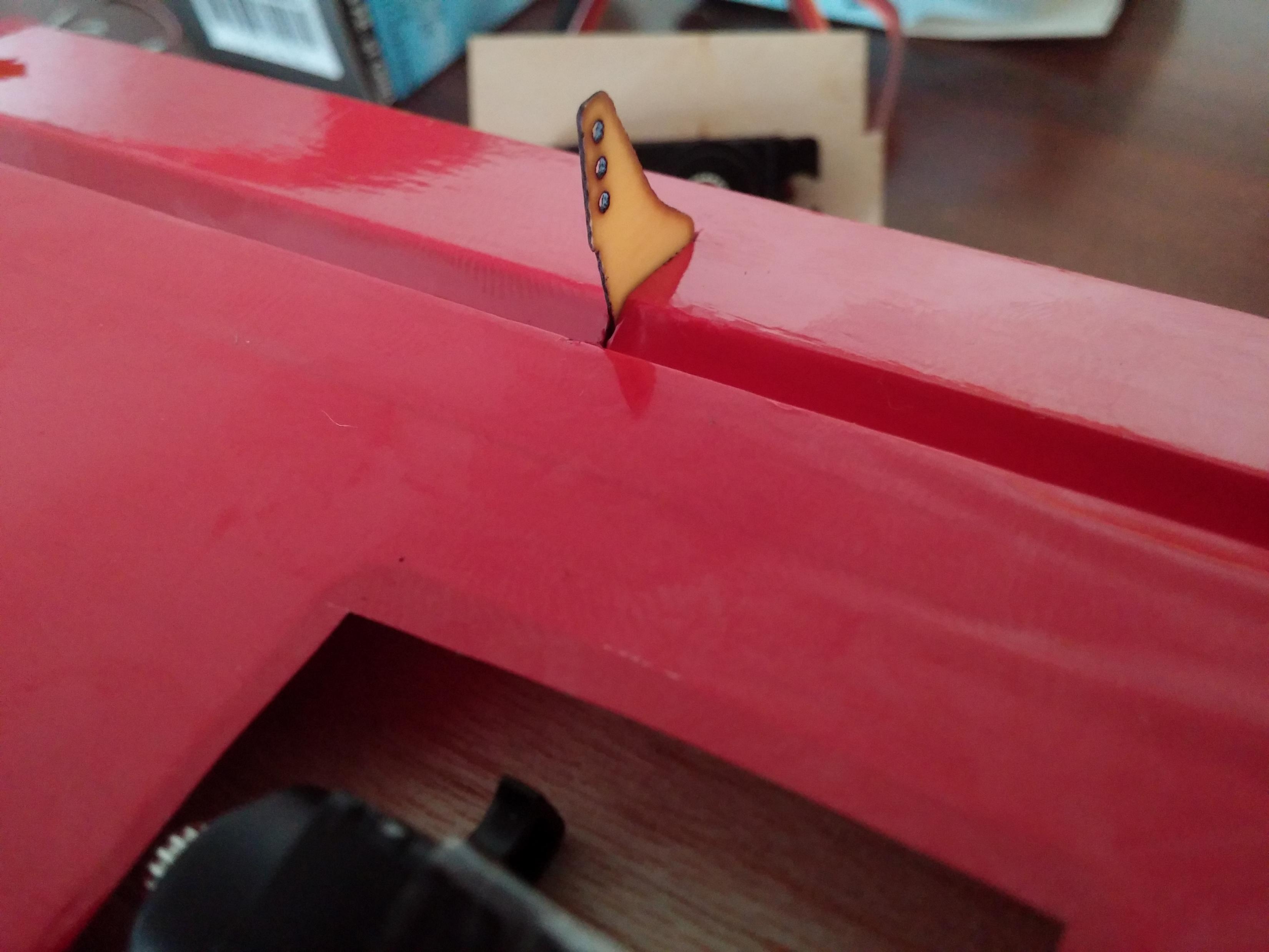

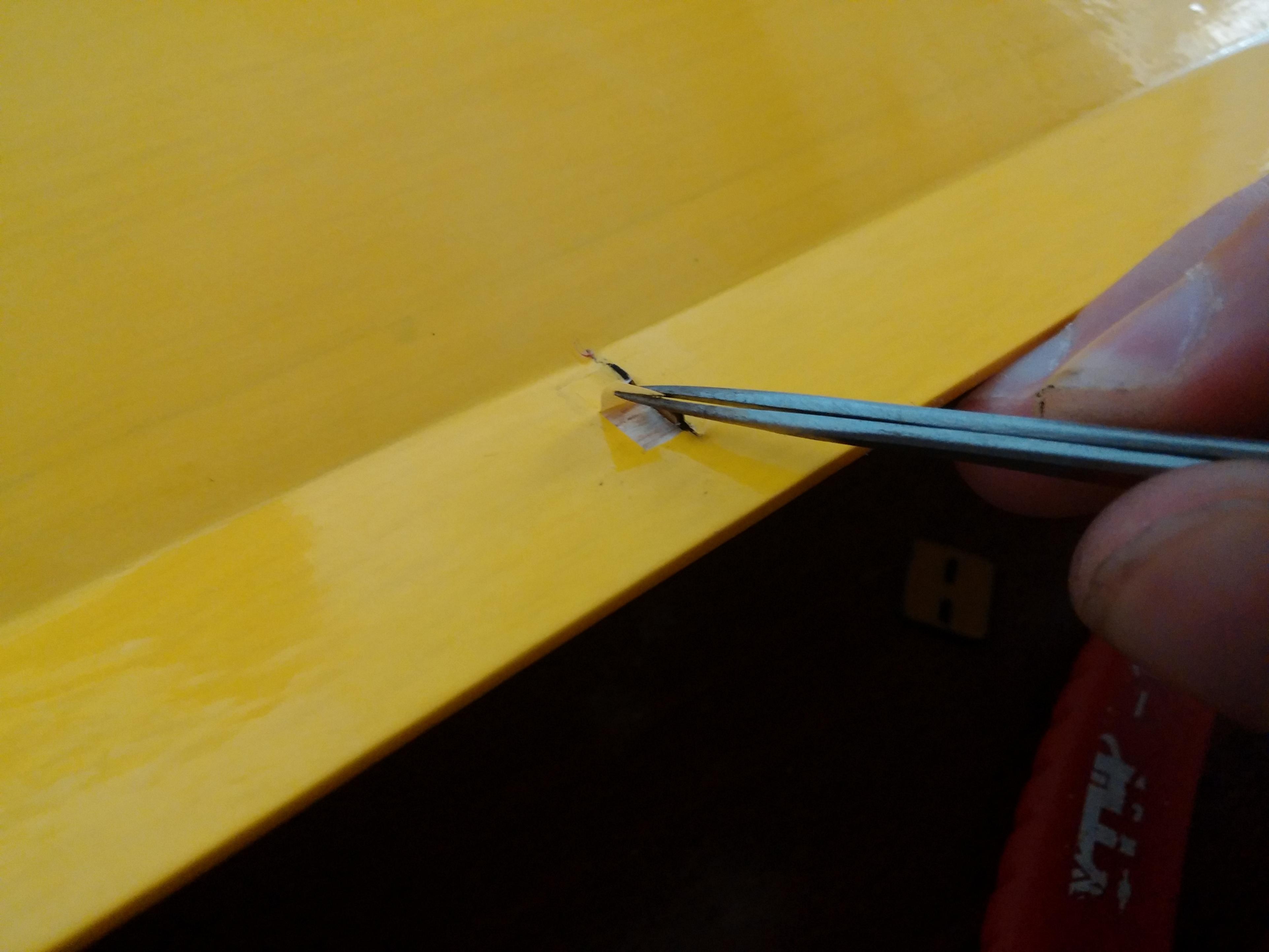

עם להב חופשים עשיתי חריץ כמעל לכל אורך המאזנת - למעשה בדיוק באורן של ההורן כך ששתי השיניים שלו יבלטו בצד העליון כדי לסגור אותן עם המכסה. ההדבקה הייתה החלק הטריקי, רציית שתהיה הדבקה טובה גם בתוך המאזנת עצמה להורן וגם מלמעלה, אז חיספסתי תא ההורן עצמו, לקחתי קצת סיכון מחושב עפ"י הניסיון שלי והביטחון מרחתי ציאנו על ההורן עצמו במהירות לאחר מספר סימלציות הנסתי אותו למקומו במאזנת.
קובץ מצורף 107458קובץ מצורף 107457קובץ מצורף 107456קובץ מצורף 107455קובץ מצורף 107454

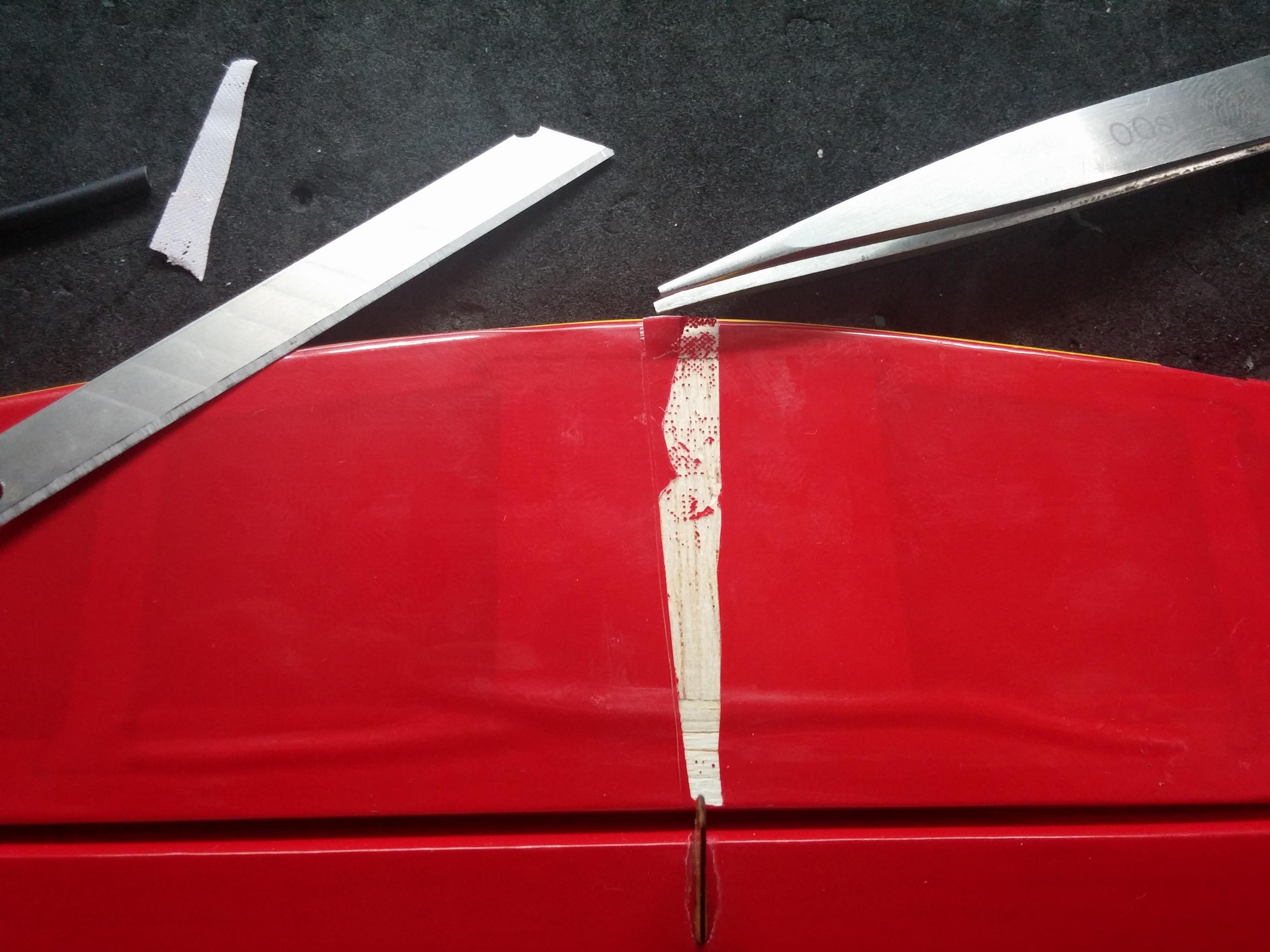

את החלק העליון הדבקתי גם עם ציאנו לפיבר שחיספסתי - כמובן לאחר שהסרתי את הציפוי.

קובץ מצורף 107459קובץ מצורף 107458

עם הקיט הגיעו סיכויי סרוו והתוצאה הייתה מאוד יפה:
קובץ מצורף 107461קובץ מצורף 107460

ההדבקה של ההגה גובה הייתה רגילה יחסית - לוותה ברבה מדידות והסרת הציפוי לפני ההדבקה עם אפוקסי:
קובץ מצורף 107466

זהו לבינתיים

היי,

בשבוע שעבר הטסתי שוב אבל כרגיל שכחתי לצלם וידאו. אבל היו סטילס.. טיסן חמוד לכל הדעות. אפרסם סרטון בהזדמנות.


קובץ מצורף 108031
קובץ מצורף 108030

דאון חמוד ביותר. תתחדש
אני תוהה למה אני לא יכול לפתוח סתם ארון בבית ופתאום לגלות איזה דאון צוקים עצבני שלא ידעתי שהוא שם :)

בתמונה השנייה לא ברור למה אתה מסתכל על הרכב שחונה שם רחוק?

ולמרות שאין סרטון - יש מעומדות לקופון...

תתחדש דאון מדליק ותענוג לעיניים , למי שלא יודע זה אחד הסטאפים לכל החיים :cool:

ציטוט:

---

נכתב במקור על ידי saportas

תתחדש דאון מדליק ותענוג לעיניים , למי שלא יודע זה אחד הסטאפים לכל החיים :cool:

---

אני מניח שאתה לא מדבר על הסרווים :)

ציטוט:

---

נכתב במקור על ידי אננס

בתמונה השנייה לא ברור למה אתה מסתכל על הרכב שחונה שם רחוק?

ולמרות שאין סרטון - יש מעומדות לקופון...

---

סעמה, לקחתי תמונה לא נכונה.. נו שויין

ציטוט:

---

נכתב במקור על ידי pomerus

דאון חמוד ביותר. תתחדש
אני תוהה למה אני לא יכול לפתוח סתם ארון בבית ופתאום לגלות איזה דאון צוקים עצבני שלא ידעתי שהוא שם :)

---

זאת בדיוק הבעיה. ידעתי שהוא שם כל הזמן הזה...
