בניית טיסן יאק 55 תואם סיני

לחבר יש את הטיסן הזה
http://www.hobbyking.com/hobbyking/s...m_EPP_ARF.html
מצאתי לוח כחול קל מאד ונראה דחוס וחזק , שמו רודופן אלו לוחות שמצפים בתים כבידוד עובי 20ממ
נראה לי מתאים מאד ליצור את גוף הטיסן, מוטת כנפיים 1120ממ אורך כללי 1003ממ אורך גוף 900 ממ הקו המנחה בתכנון היה להשתמש במנוע וסרבויים שכבר נמצאים אצלי ולכן הטיסן אפילו הוגדל בכמה ממ מהגודל המקורי מהיאק הסיני.כנפיים ומשטחי היגוי נבנו מקאפה 5ממ ,
הפרוייקט התחיל לפני שבוע ביום שבת והיום בוצע הטסט .
הלוח
קובץ מצורף 105750

חיתוך הגוף
קובץ מצורף 105751

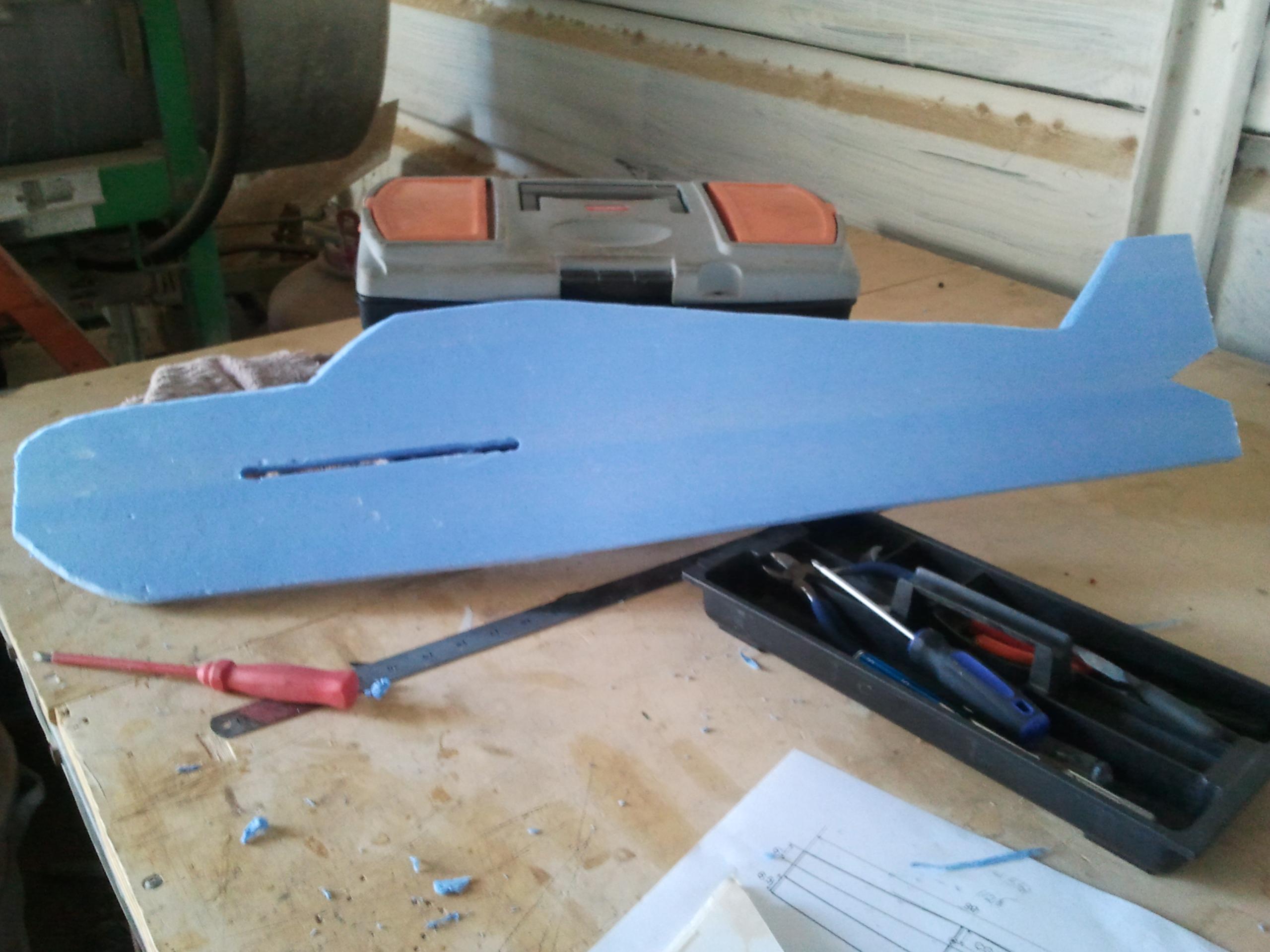

פתיחת פתח לכנפיים
קובץ מצורף 105752
הכנת הגה כיוון

רעיון יפה וכל הכבוד על היוזמה והשיתוף.
אבל מותיק כמוך אני מצפה לשירשור בנייה הרבה יותר מפורט, איפה התמונות של כל התהליך, ההתלבטויות בדרך.
הקשיים והדרכים השונות לפיתרון.
אתה מתאר את התהליך כל כך פשוט , כאילו קמת היום בבוקר, בא לך יאק אז חתכת קלקר כחול והלכת להטיס אותו....

ומה קרה לסרטונים.. רותם מצלם 27 שניות.. ופה אין בכלל סרטון?
אולי הקטע של העברת האחריות לבעלי הסרטון מפחידה אותכם?

הכנת הגה גובה
קובץ מצורף 105754

מיתקון הכנפיים

קובץ מצורף 105755

הכנפיים ניבנו בשני חלקים של 560 ממ עם חיזוק במוט קרבון 5ממ לאורך במרכז הכנף במיקום המשוער של ה CG ,לצורך הכנסת מוט הקרבון הכנף
חיתוך של 5 ממ החומר הוצא ולתוך החריץ הוכנס המוט קרבון, מצד אחד סגרתי עם סרט סיבים בחללים של החריץ בו יושב מוט הקרבון מלא בדבק חם ונסגר שוב בסרט הדבק סיבים ,הכנפיים חוזקו בסנדוויץ של קאפה בחלק העליון והתחתון,והכל הודבק עם דבק חם.

קובץ מצורף 105756

קובץ מצורף 105757

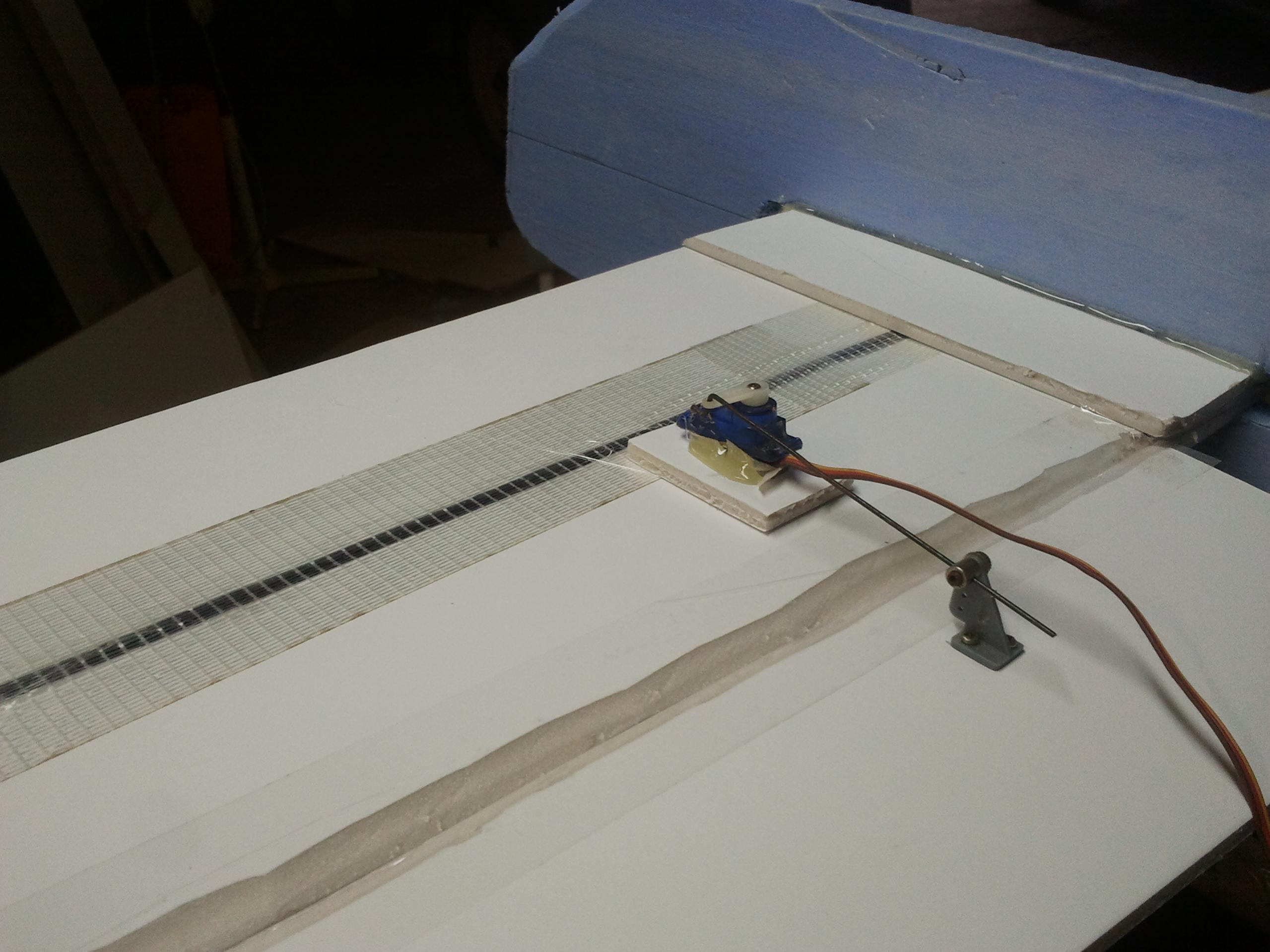

סרבויים

קובץ מצורף 105758קובץ מצורף 105759


המשך יבוא

ציטוט:

---

נכתב במקור על ידי אננס

רעיון יפה וכל הכבוד על היוזמה והשיתוף.
אבל מותיק כמוך אני מצפה לשירשור בנייה הרבה יותר מפורט, איפה התמונות של כל התהליך, ההתלבטויות בדרך.
הקשיים והדרכים השונות לפיתרון.
אתה מתאר את התהליך כל כך פשוט , כאילו קמת היום בבוקר, בא לך יאק אז חתכת קלקר כחול והלכת להטיס אותו....

ומה קרה לסרטונים.. רותם מצלם 27 שניות.. ופה אין בכלל סרטון?
אולי הקטע של העברת האחריות לבעלי הסרטון מפחידה אותכם?

---

אננס סבלנות ,גם רומא לא נבנתה ביום אחד...הכל מוכן הכל יעלה גם הסרטון של הטסט.

אני לא דואג, כבר רואים את ההתקדמות היפה.
תמשיך ככה.

כל הכבוד על היוזמה, אבל הגימור...
הקפדה על דיוקים נותנת גם חזות מקצועית וגם איכות טיסה טובה יותר

ציטוט:

---

נכתב במקור על ידי wind556

כל הכבוד על היוזמה, אבל הגימור...
הקפדה על דיוקים נותנת גם חזות מקצועית וגם איכות טיסה טובה יותר

---

עודד ידידי
אני לא רואה טיסן גמור כאן
מה שרואים טיסן בבניה.

ציר המאזנות חתוך עקום ומאד לא מדוייק. בטח השתמשת בסכין יפני ולא בסקאלפל
בחיבור הכנף לגוף יש פלטה לא מעובדת ואפילו מיותרת, אבל מודבקת. כנ"ל גם בהגה הגובה
הסרוואים יושבים על פלטה גסה ומיותרת , ואפילו לא מודבקים נכון
פינות לא עוגלו ועכשיו יהיה יותר קשה לעגל
לא נראה לי שמשהו מזה ישתנה עם סיום הטיסן

זה לא טיסן סקייל שאתה מקפיד על המראה או ג'ט מהיר שאי הקפדה על גימור תביא לטיסה שונה.
עודד, לא כל אחד שבונה מעוניין להשקיע עשרות שעות או להקפיד על דברים קטנים שלא יביאו לשינוי.

איתן, יפה מאוד ותודה שחולק את עבודתך.

המשך:
המנוע שנבחר הוא מנוע 3536-1200 שהיה לי במלאי ולכן הגדלתי את הטיסן זכרתי לטובה את המנוע הזה מהפאן קאב

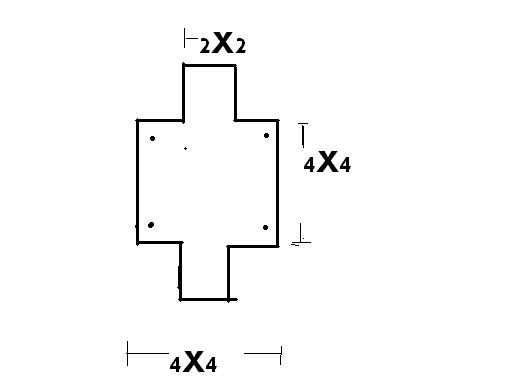

בניתי תושבת מנוע מדיקט תעופתי בצורה הזאת
קובץ מצורף 105811

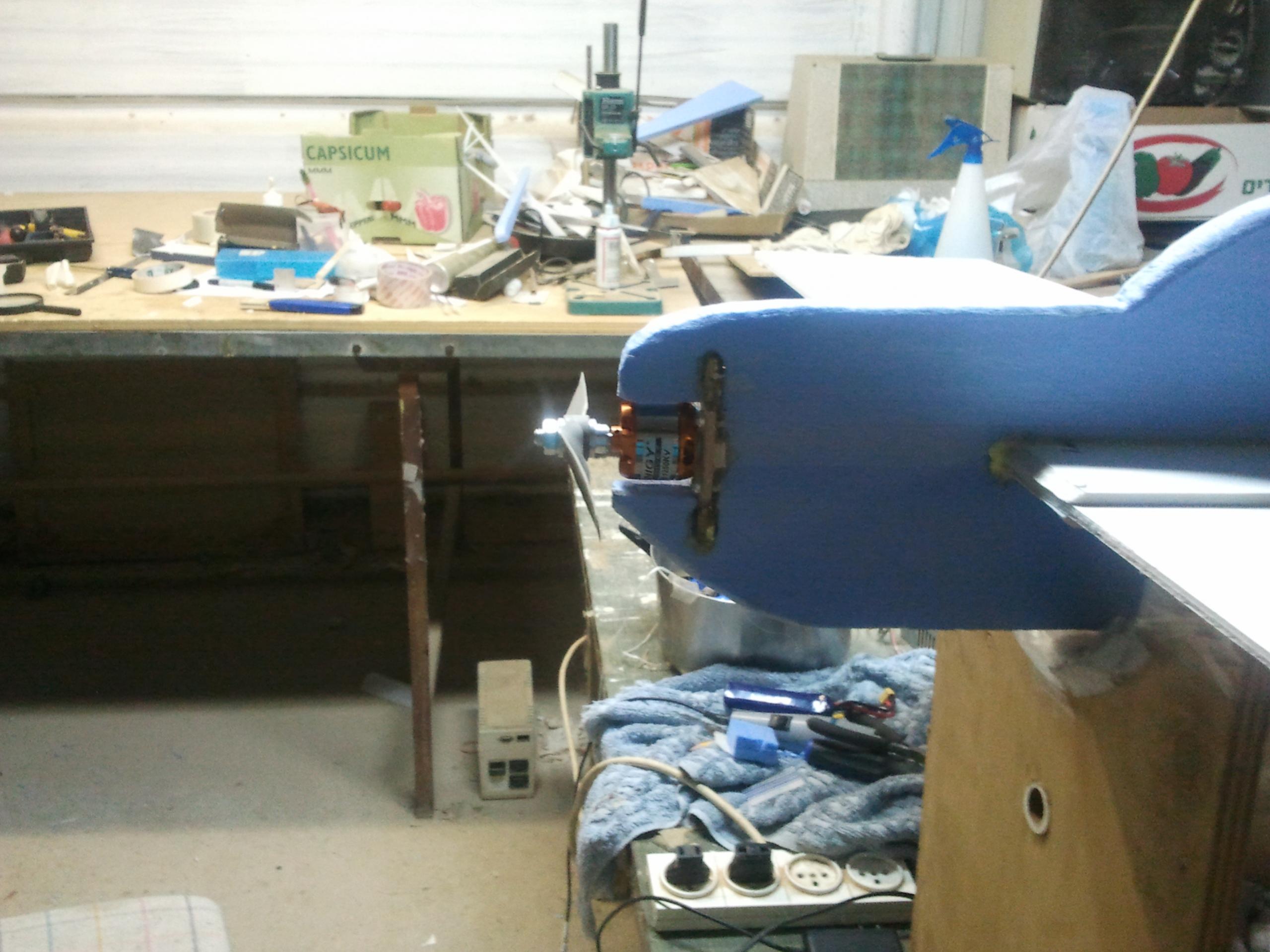

חרצתי בגוף הטיסן מקום למנוע ולתושבת

קובץ מצורף 105812

הדבקתי את תושבת המנוע עם דבק חם ,מתחבר היטב לרונדפן ממלא חללים ומתייבש במהירות

קובץ מצורף 105813

קובץ מצורף 105815

הבקר שנבחר Plush 40amp

http://www.hobbyking.com/hobbyking/s...ontroller.html

בבדיקת זרם המנוע עם הבקר הזה ופרופ 10X5 נתן 330W ומשך 35A
משקל טיסן תוכנן שלא יעבור 1000גר עם סוללה 2200 3 תאים ,
כך שהבנתי שיש לי מספיק כח עם המנוע הזה.

ציטוט:

---

נכתב במקור על ידי guyst

זה לא טיסן סקייל שאתה מקפיד על המראה או ג'ט מהיר שאי הקפדה על גימור תביא לטיסה שונה.
עודד, לא כל אחד שבונה מעוניין להשקיע עשרות שעות או להקפיד על דברים קטנים שלא יביאו לשינוי.

איתן, יפה מאוד ותודה שחולק את עבודתך.

---

אתה טועה בדבר אחד ידידי
לבנות נכון ומוקפד לוקח פחות זמן ויותר מהר מאשר לבנות עקום, והטיסן טס טוב יותר ומדוייק יותר
מכמובן שחלק מכל רעיון הבניה זה היצירה, (אף אחד לא בונה כי אין לו ברירה) והעונג מהתוצר המוגמר, אין שום סיבה לחפף באיכות
לחתוך קו ישר עם סרגל ולהשתמש בלהב מתאים בסכין זה פחות זמן מלחתוך קו עקום עם הכלי הלא נכון.
יש כאן מגמה יפה של אנשים שבונים לבד,וזאת מגמה מאד מוערכת. ובסופו של דבר כל אחד יבנה כפי יכולתו, אבל לאמר על עבודה גסה ומכוערת שהיא יפה ולחלוק עליה מחמאות, זה עושה עוול לבונה המתחיל.

וכמובן תודה לאיתן שחולק את עבודתו, זה תמיד עדיף בעיני על קנייה, אבל זאת גם הזדמנות ללמוד ודרך כך להתקדם. טפיחה על השכם ללא ביקורת בונה זה שירות דוב וגרימת נזק.
אגב, רק בשביל ההשוואה, לבנות טיסן כזה בצורה מושלמת בלי שום טיפת וויתור על גימור, חוזק ודיוק, לוקח בדיוק 5 שעות מרגע ההחלטה עד שהוא טס

ציטוט:

---

נכתב במקור על ידי wind556

אתה טועה בדבר אחד ידידי
לבנות נכון ומוקפד לוקח פחות זמן ויותר מהר מאשר לבנות עקום, והטיסן טס טוב יותר ומדוייק יותר
מכמובן שחלק מכל רעיון הבניה זה היצירה, (אף אחד לא בונה כי אין לו ברירה) והעונג מהתוצר המוגמר, אין שום סיבה לחפף באיכות
לחתוך קו ישר עם סרגל ולהשתמש בלהב מתאים בסכין זה פחות זמן מלחתוך קו עקום עם הכלי הלא נכון.
יש כאן מגמה יפה של אנשים שבונים לבד,וזאת מגמה מאד מוערכת. ובסופו של דבר כל אחד יבנה כפי יכולתו, אבל לאמר על עבודה גסה ומכוערת שהיא יפה ולחלוק עליה מחמאות, זה עושה עוול לבונה המתחיל.

וכמובן תודה לאיתן שחולק את עבודתו, זה תמיד עדיף בעיני על קנייה, אבל זאת גם הזדמנות ללמוד ודרך כך להתקדם. טפיחה על השכם ללא ביקורת בונה זה שירות דוב וגרימת נזק.
אגב, רק בשביל ההשוואה, לבנות טיסן כזה בצורה מושלמת בלי שום טיפת וויתור על גימור, חוזק ודיוק, לוקח בדיוק 5 שעות מרגע ההחלטה עד שהוא טס

---

אני מסכים עם עודד! ואוסיף הערות משלי.

להדבקות הייתי משתמש באפוקסי = עבודה נקייה יותר ושוקלת פחות.
למילוי חללים בצמוד לקורת קרבון הייתי משתמש ב one time. או אם רוצים תוספת הדבקה אז בדבק גורילה ומעליו סלוטייפ שישמור על התפשטות הדבק לאזורים הרצויים.

צורת הטיסן נראית יותר בכיוון של אקסטרה כל שהיא, ולא יאק 55
בהצלחה בפעמים הבאות.

חיים.

כפי שצויין,
היופי בהובי שלנו,
אפשרויות בלתי מוגבלות, תעוזה, ולמידה!
איתן ידידי היקר, חזק ואמץ.:cool:

המשך

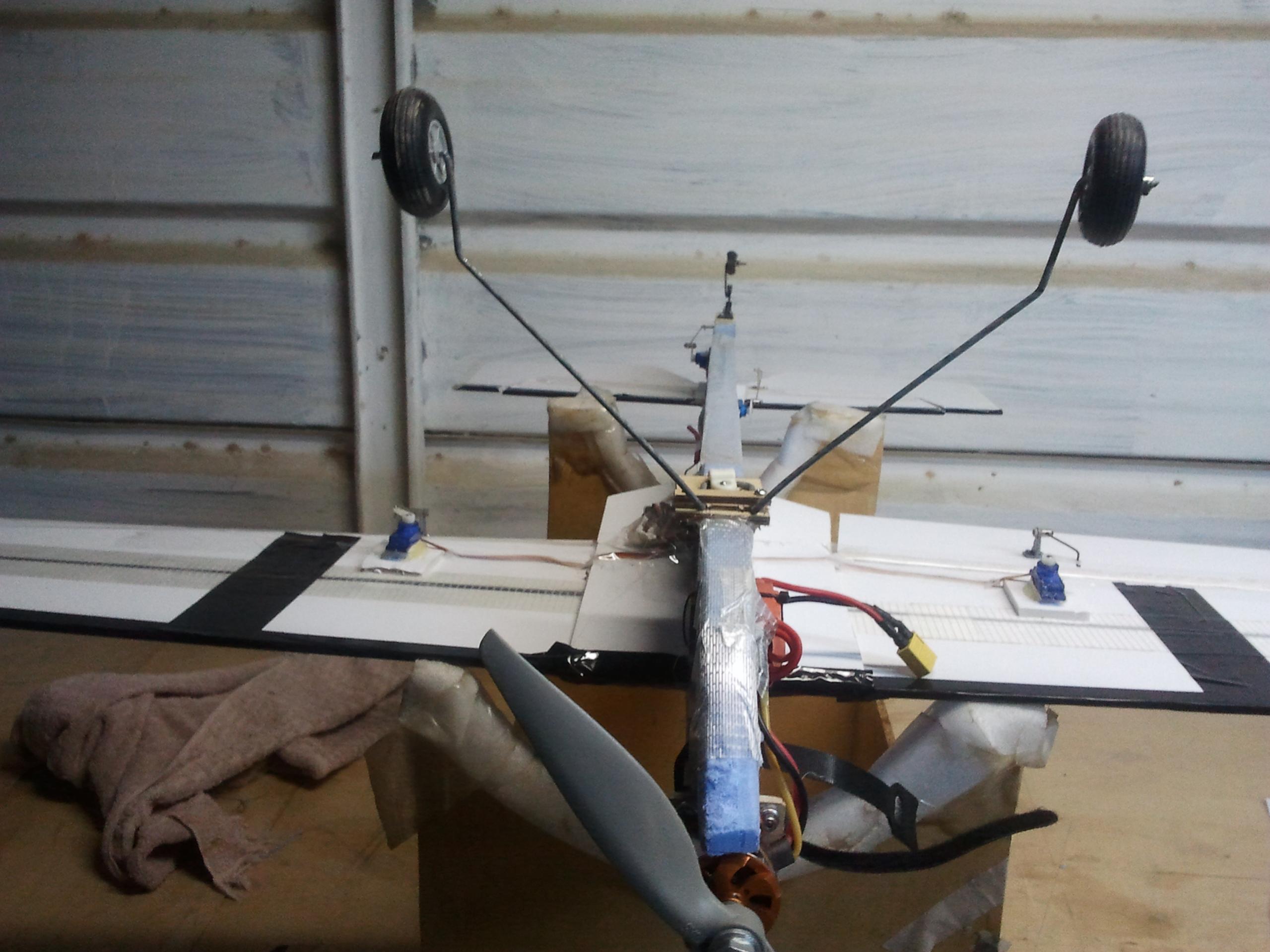

באזור ההטסות שלי אין משטחי דשא או חיטה גבוה שאפשר לנחות על הגחון,
לכן היה ברור לי מתחילת הבנייה שאני שם גלגלים לטיסן ,גלגל אחורי היה לי ,כן נחיתה קידמי ייצרתי
וכופפתי מפלדה 3 ממ .

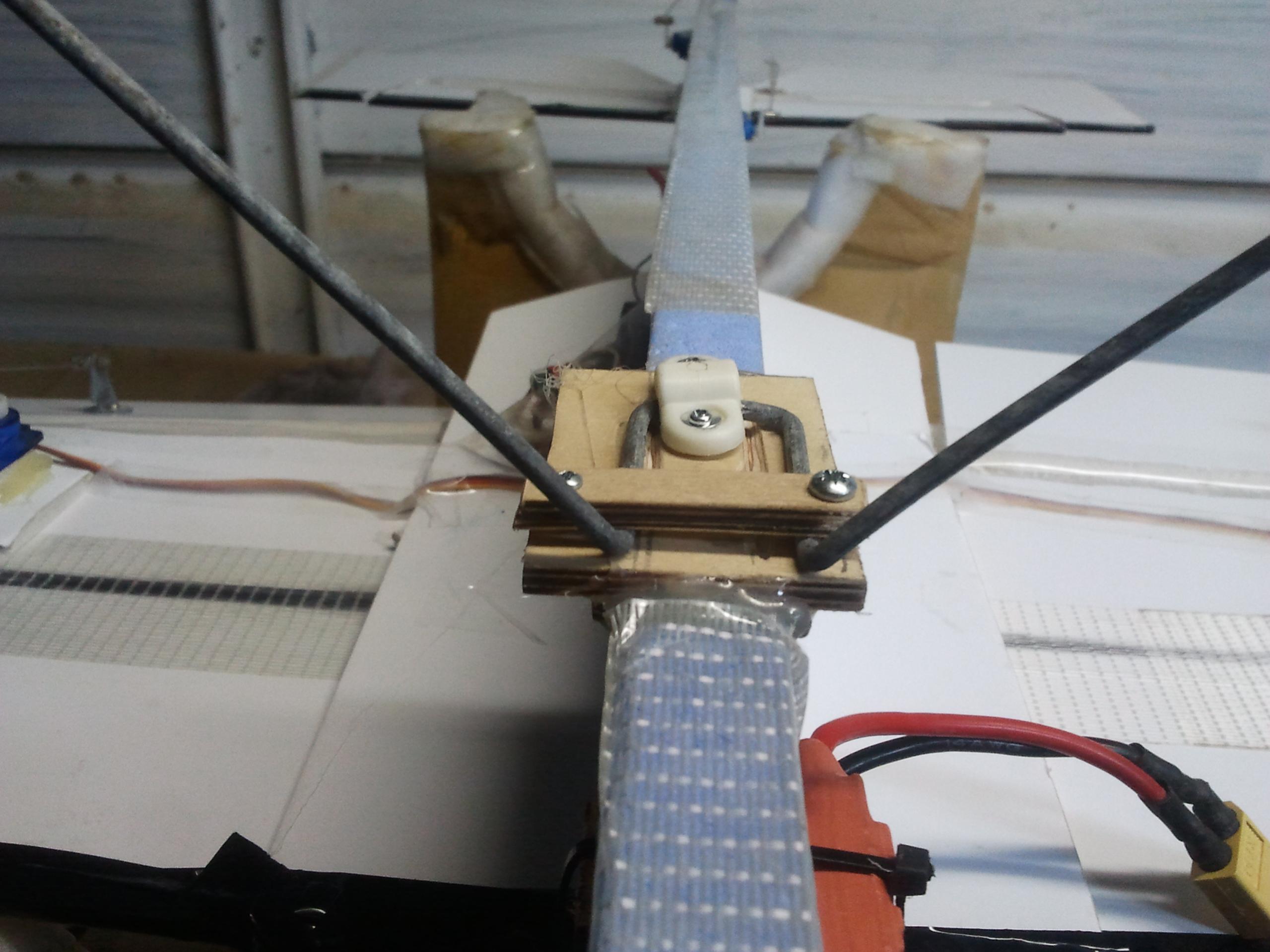

נבנתה תושבת לכן הנחיתה משני שכבות של דיקט תעופתי בדרוג הראשונה שקועה בתוך גוף הטיסן
השניה מעליה מודבקת על פני המשטח התחתון של הגוף לחלוקה טובה יותר של העומס

קובץ מצורף 105873
קובץ מצורף 105874
קובץ מצורף 105875

פינשים אחרונים עיגול שפת התקפה וציפוי בסרט בדבקה

קובץ מצורף 105876

שקילה סופית לפני טסט כולל סוללה 925גר

קובץ מצורף 105877

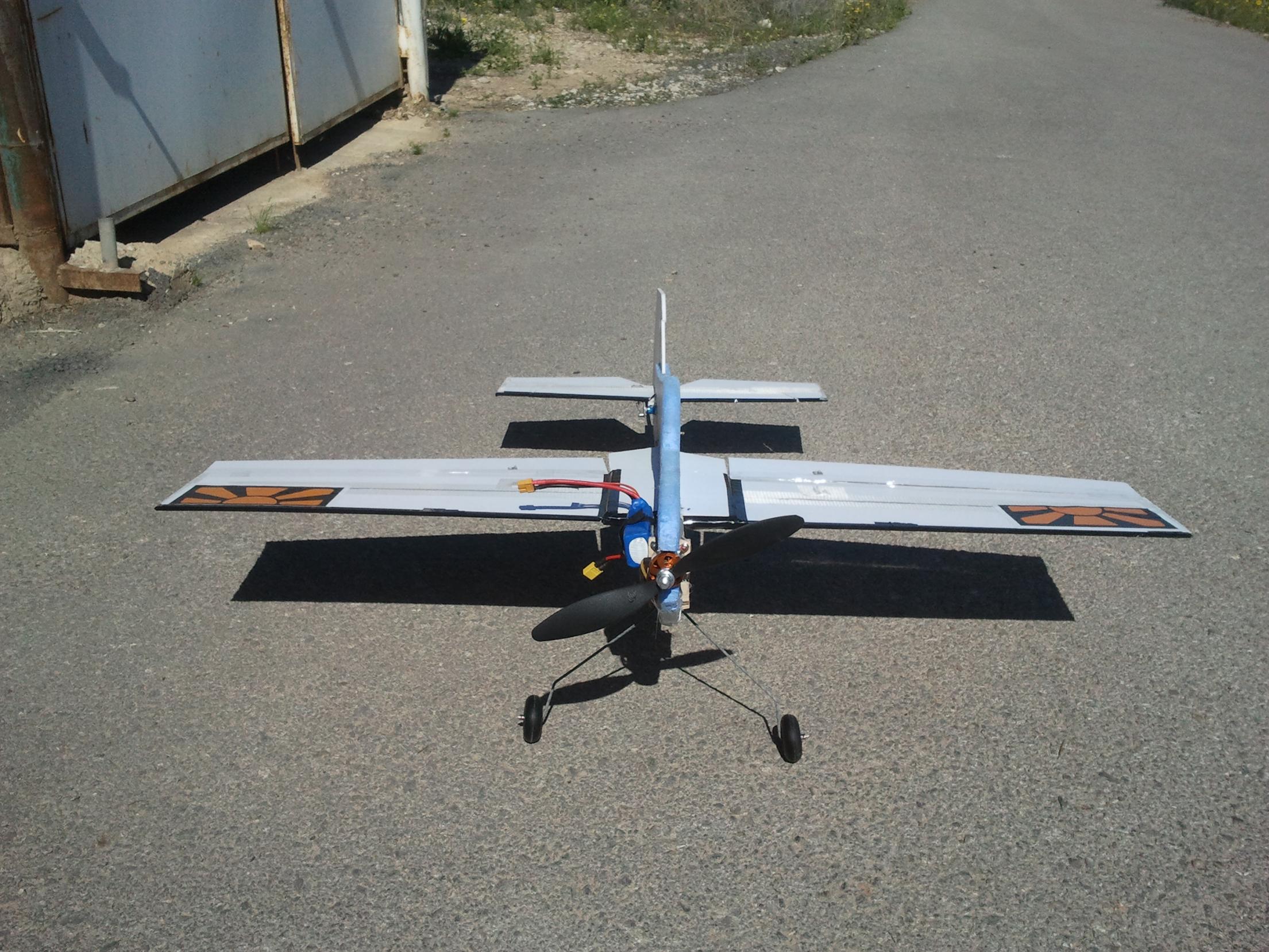

סופי מוכן

קובץ מצורף 105878
קובץ מצורף 105879

לסיכום
את החומר לבניית גוף הטיסן קיבלתי ממנהל עבודה באתר בנייה כלוח פגום ,היתרון שמצאתי
בחומר הזה (רודופן) הוא בחוזקו ובמשקל הקל שלו .
מאמין שניתן לרכוש כאלו לוחות במרכזי הספקת חומריי בניה
הכנפיים והגהיים נחתכו מלוח קאפה 5 מ"מ מחיר לוח כזה בגודל 1.00X0.70 17 ₪
הטסט עבר בהצלחה הנאה גדולה מובטחת לכל מי שבונה טיסן כזה,

הטסט
https://www.youtube.com/watch?v=BD6t...?v=BD6tdwgjyMg

ממליץ למדליה/בונוס/


---MAV
Marc A Volovic
marc@bard.org.il

ציטוט:

---

נכתב במקור על ידי mixerfix

ממליץ למדליה/בונוס/
---MAV
Marc A Volovic
marc@bard.org.il

---

אין ספק שמדליה כבר מובטחת..
לגבי קופון: הבעיה שסעיף 6.3.1 קובע שאם במועמדים יש שירשור הכולל מתכון לקציצות אז הוא בולע הכל....
והחומר של הטיסן הזה קצת קשה לעיכול, אז יש מצב שגם קופון יהיה פה.

שירשור זה נכנס לרשימת המועמדים לקופון מרץ 2014 , שיהיה בהצלחה
http://www.efly.co.il/forums/showthr...-חודש-מרץ-2014

איזה כיף,,,
פרוייקט הבא:rolleyes:

ציטוט:

---

נכתב במקור על ידי אננס

ומה קרה לסרטונים.. רותם מצלם 27 שניות.. ופה אין בכלל סרטון?

---

אני העליתי עוד סרטון ארוך יותר :)

http://www.efly.co.il/forums/showthr...611#post464611
