Mustang P51

חג שמח לכל חברי הפורום
לפני שאפרסם תמונות של טיסן שבניתי מספר מלים.
אז כך :אני בילדותי אהבתי מטוסים ממלחמת עולם שניה מכל סוג שהוא.
היו לי טיסנים עם כבלים היו טיסנים זריקות מהיד חלקם בניתי ורובם ריסקתי ,אבל תמיד רציתי טיסן MUSTANG P51.
פעם קניתי יד שניה מEPP 1.6 כנף גלגלים מתקפלים וכו.
לצערי הוא לא סרד אצלי הרבה זמן ,עקב תקלה טכנית טיסן התרסק !!!
פירקתי כל משאפשר ממנו וזה היה אצלי כשנה לערך בבית ,אך החלום לטיסן לא ניגמר פשוט חלמתי אליו.
פעם עשיתי סדנה של עודד ובנינו טיסן "נשר"היה מהיר מאוד.
לפני כחצי שנה לערך פתחתי בשאלה בפורום "לבנות או לקנות זאת השאלה"והדגובות היו שונות ומשונות,אבל עודד וחבר בשם "אננס"אודי שכנעו אותי לבנות אותו...
ואז החלטתי סופית לבנות,ידעתי שבניה מורכבת וקשה ויקרה יותר מקניית טיסן מסיני מוכן לטיסה
ובכול זאת החלטתי לבנות!!!
מצרף תמונות של שלבי בניה מפורטות

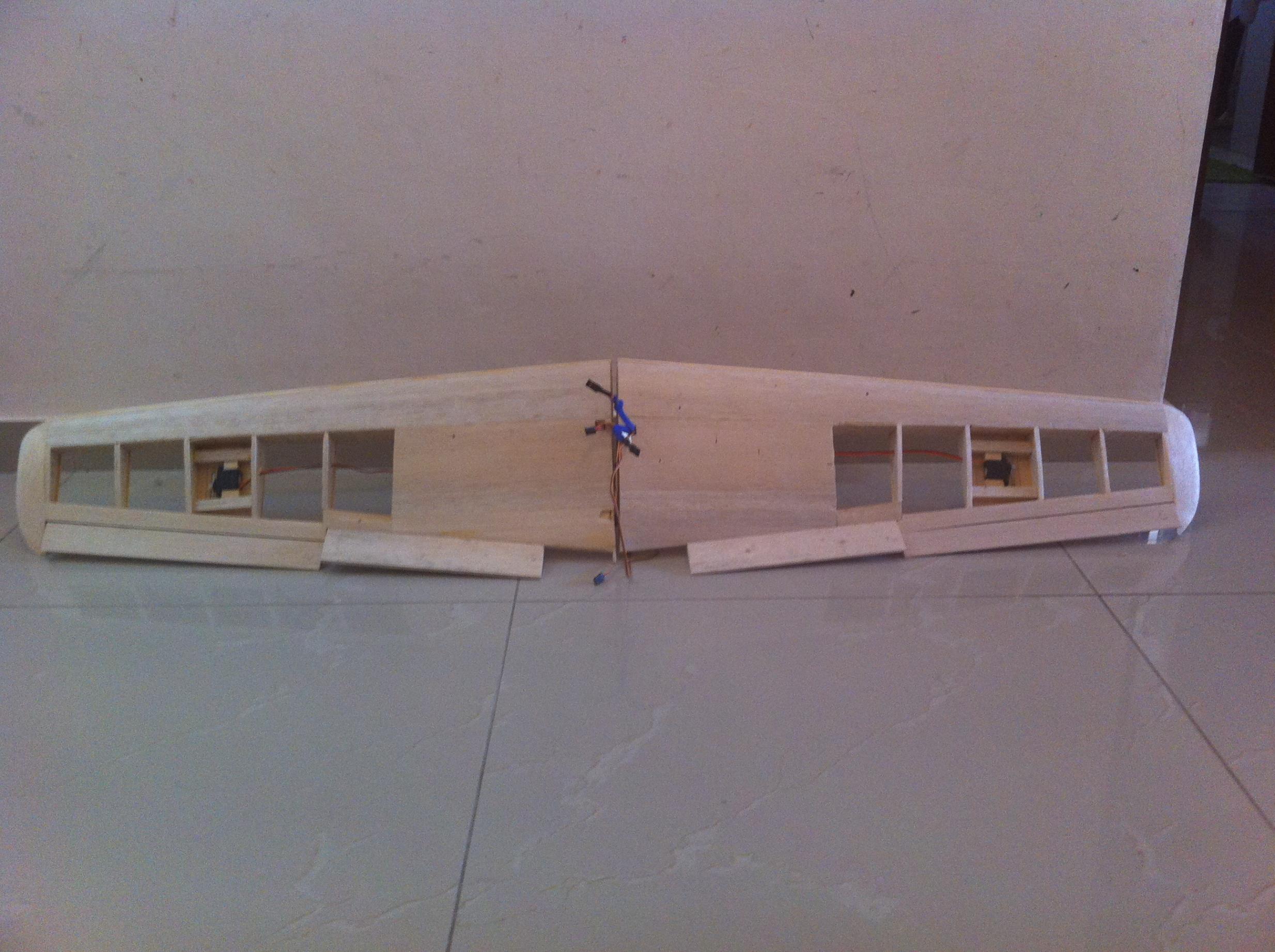

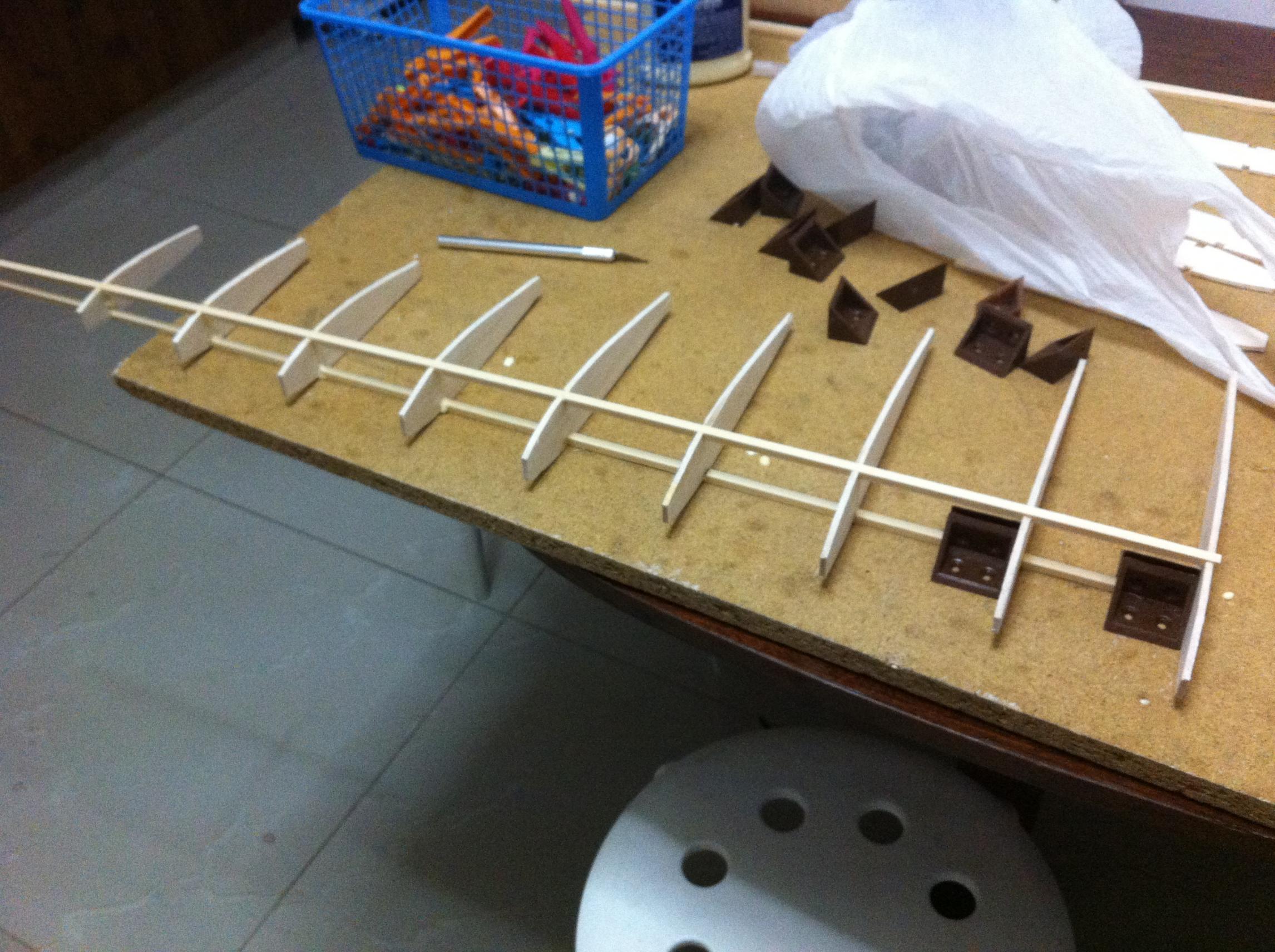

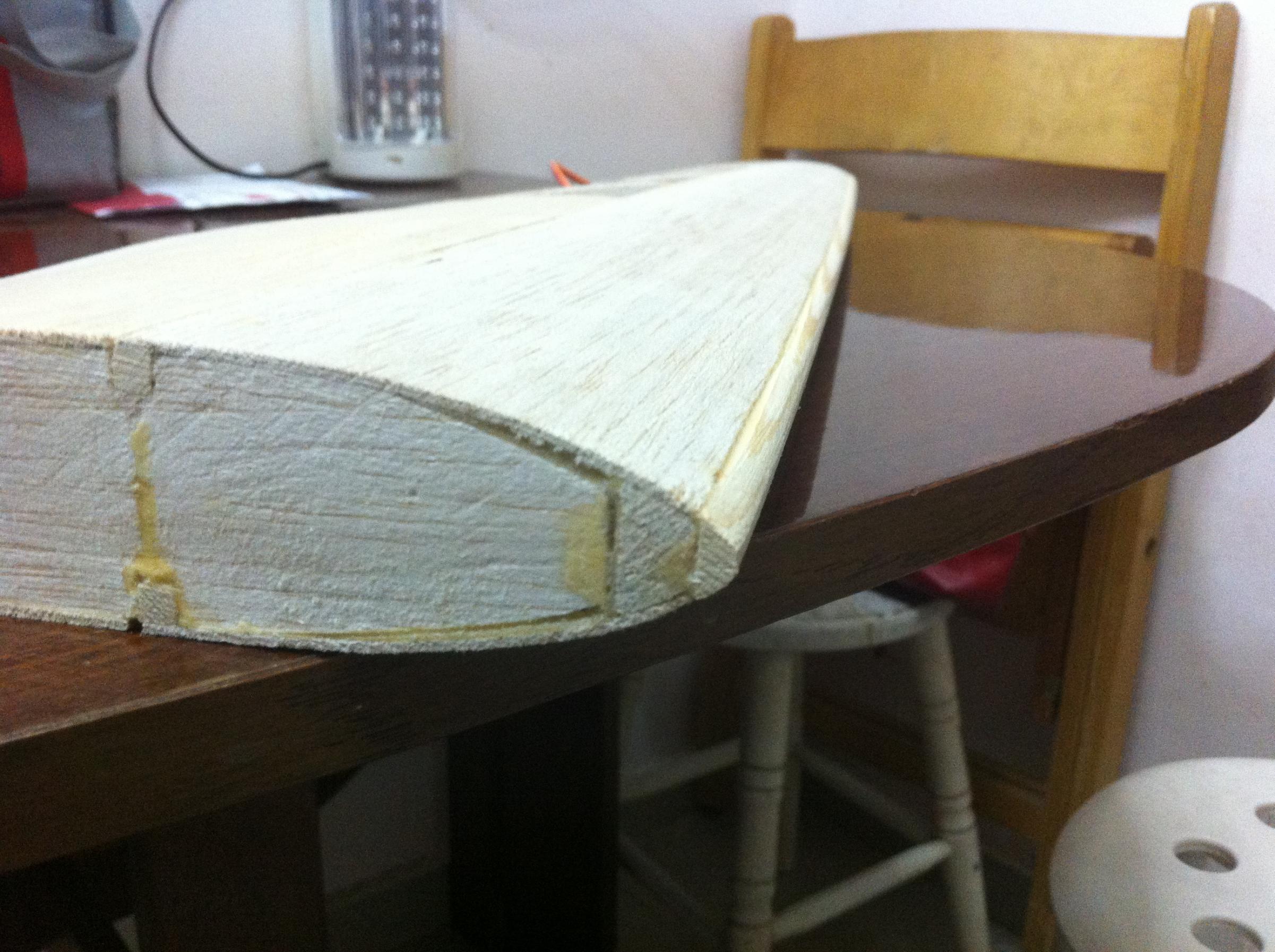

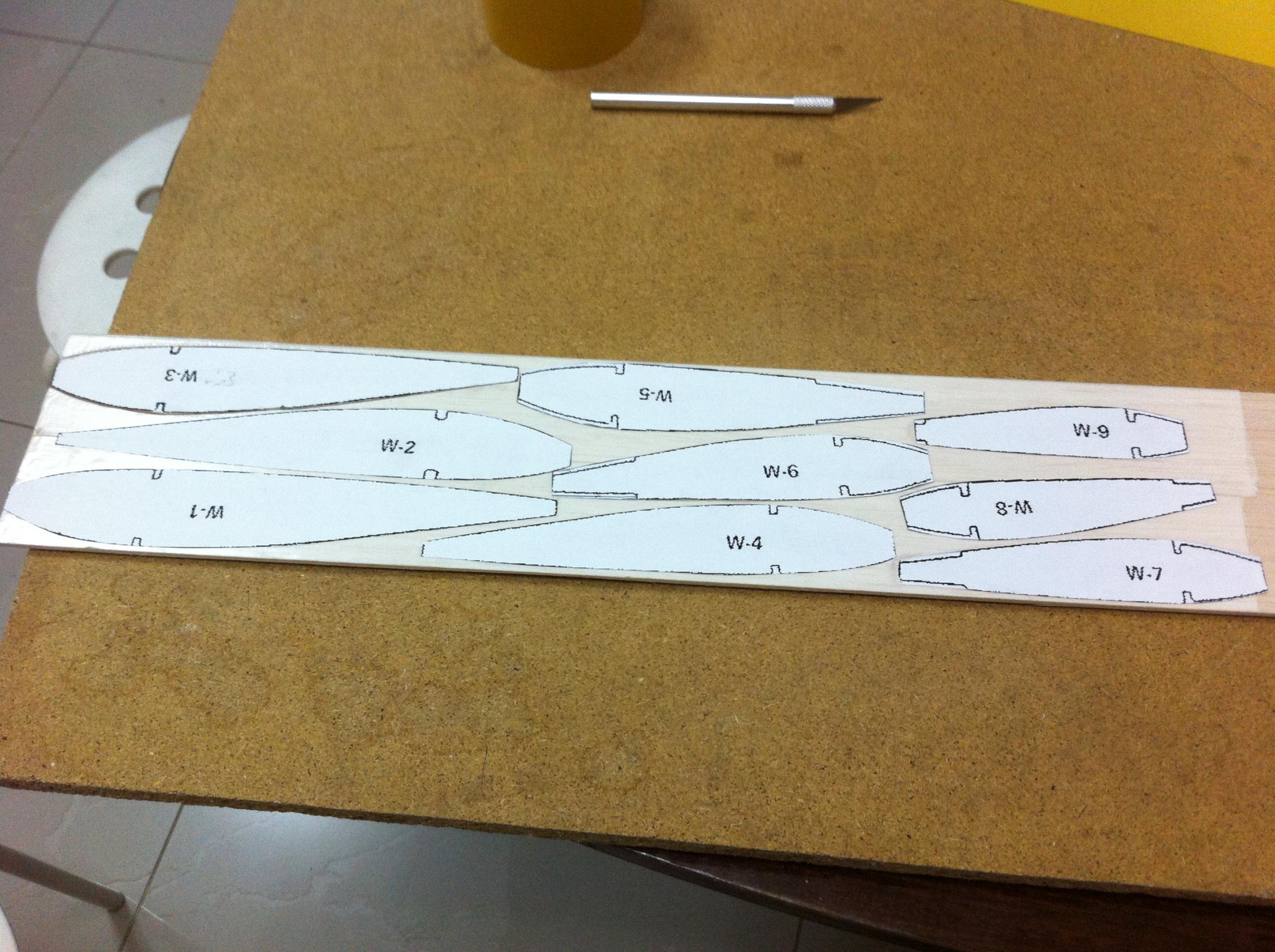

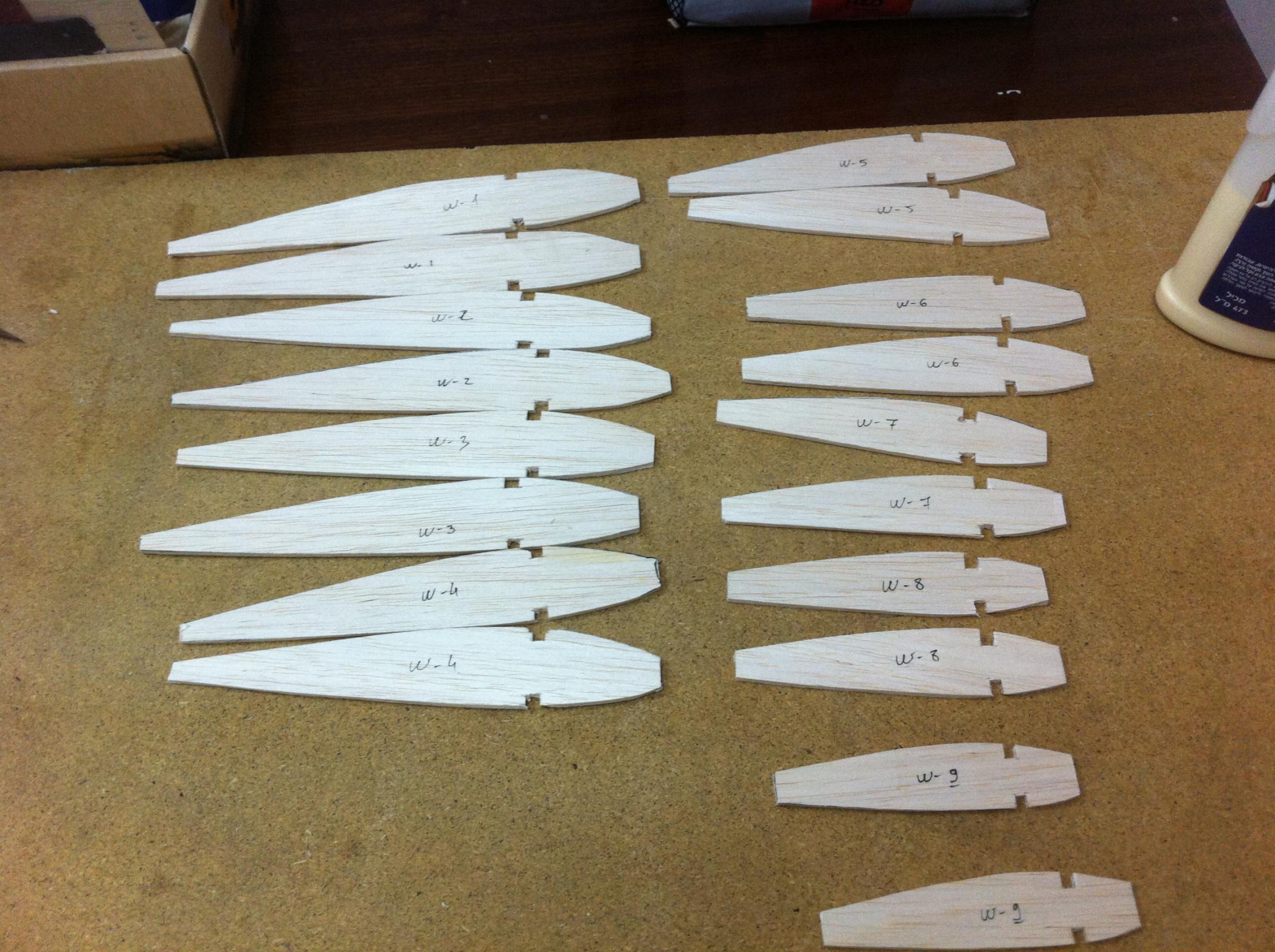

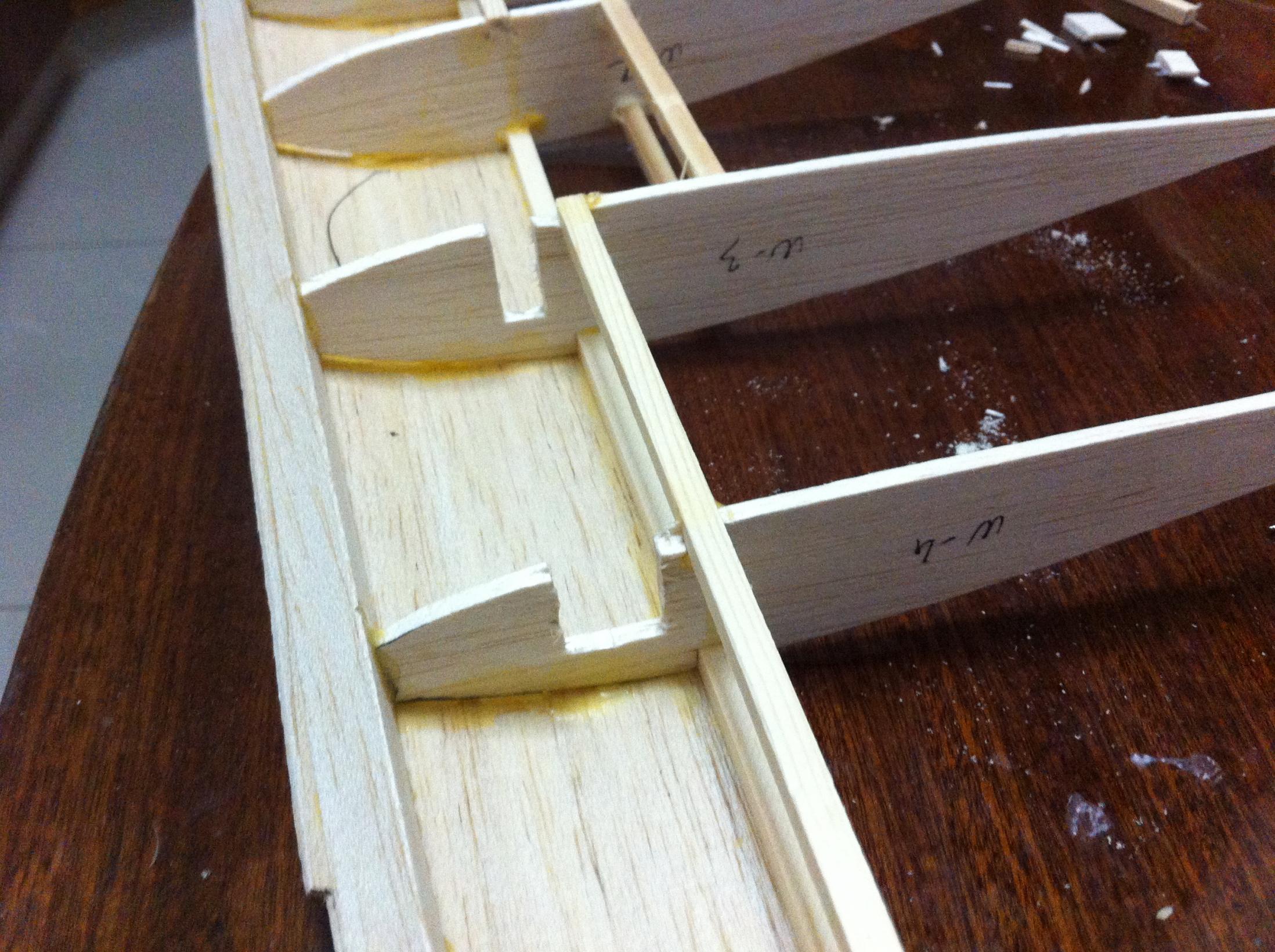

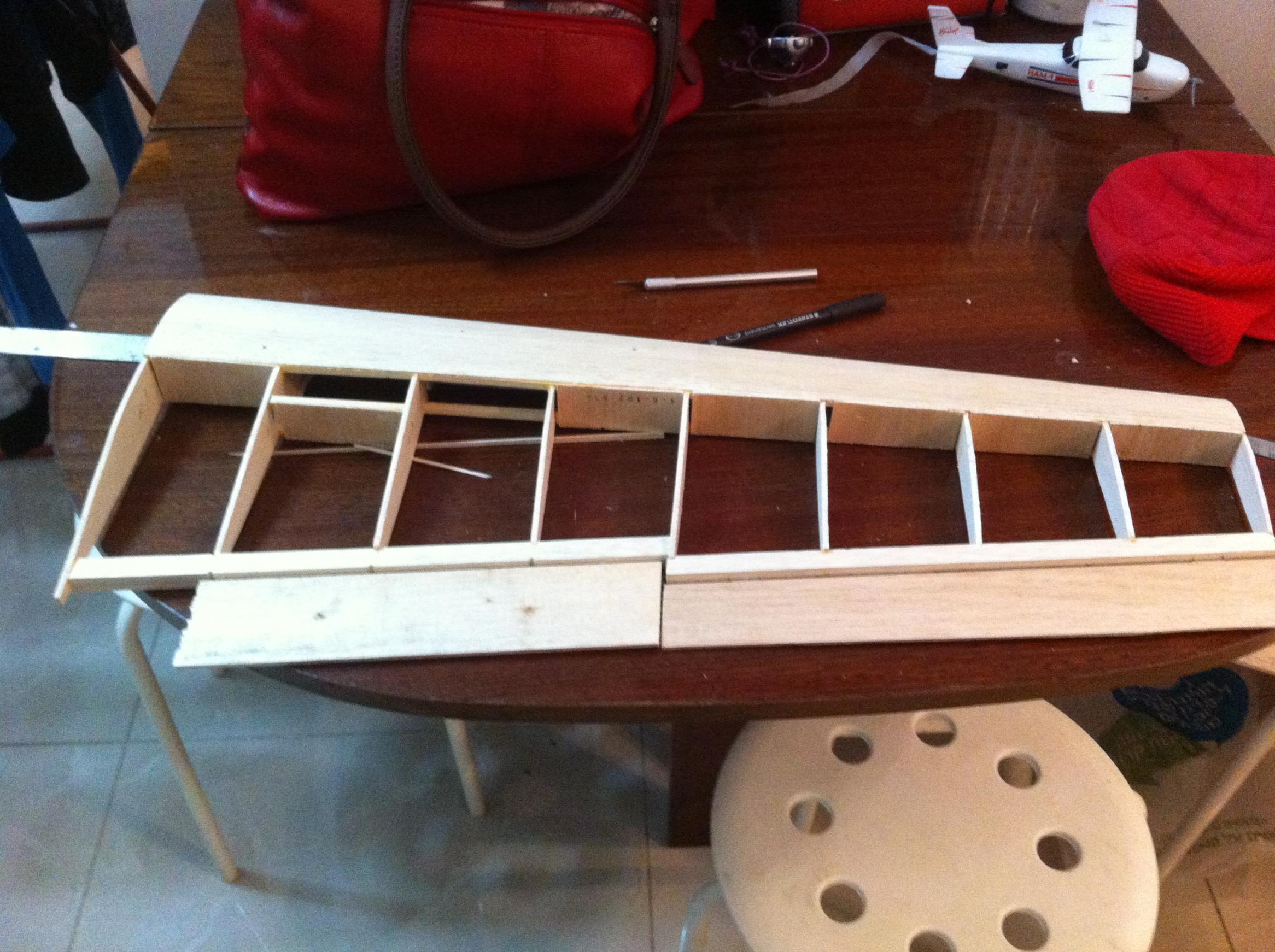

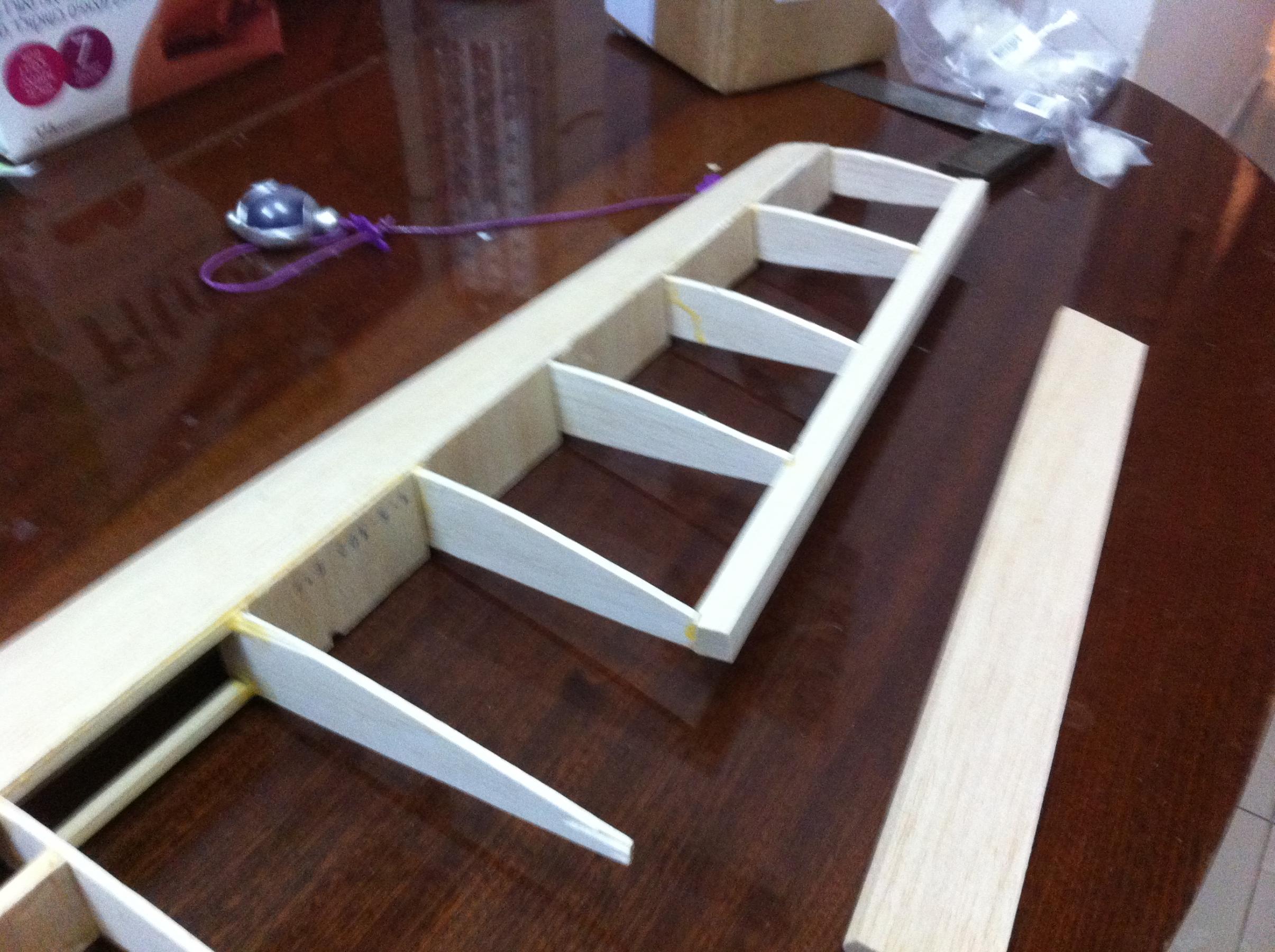

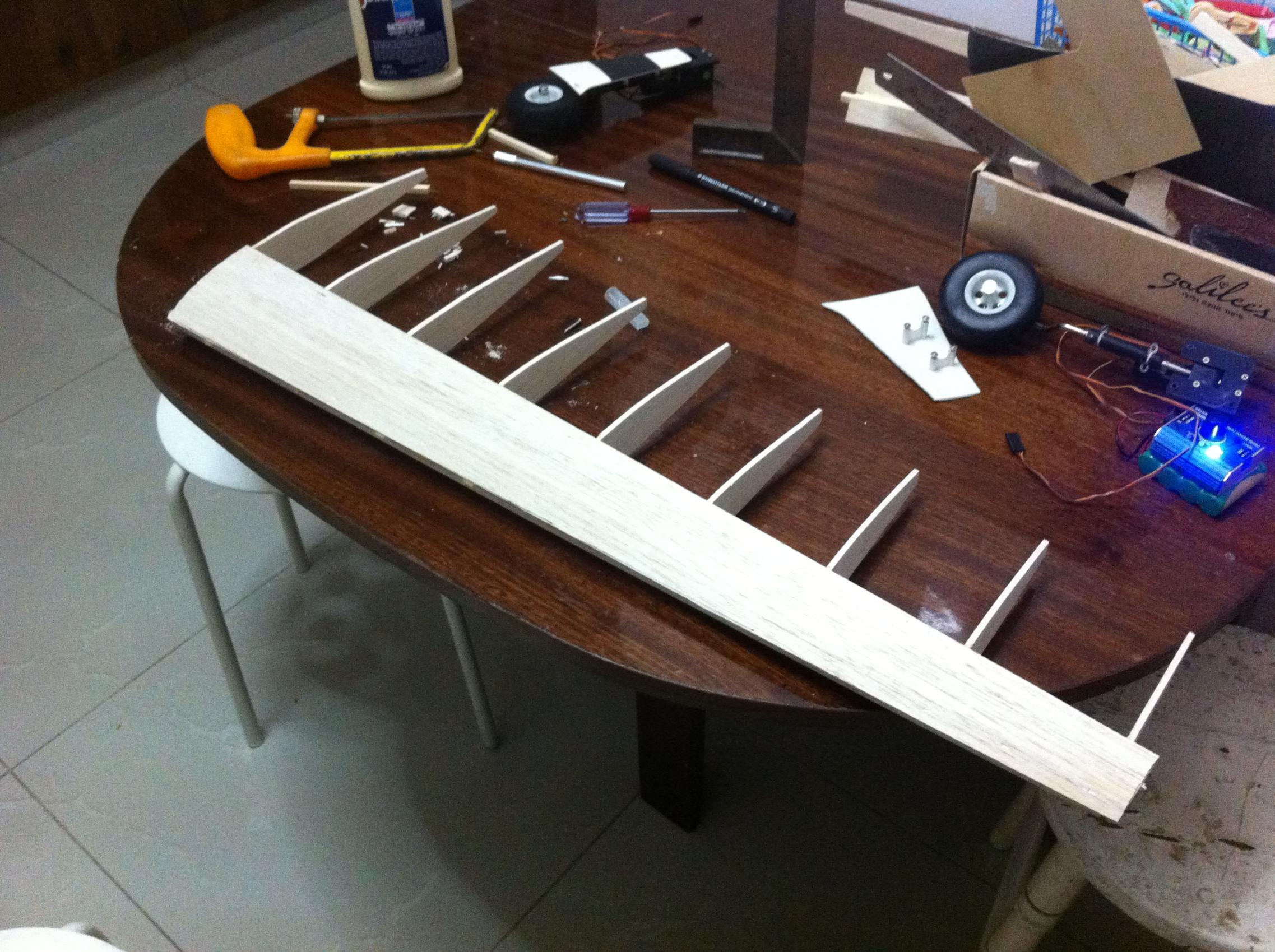

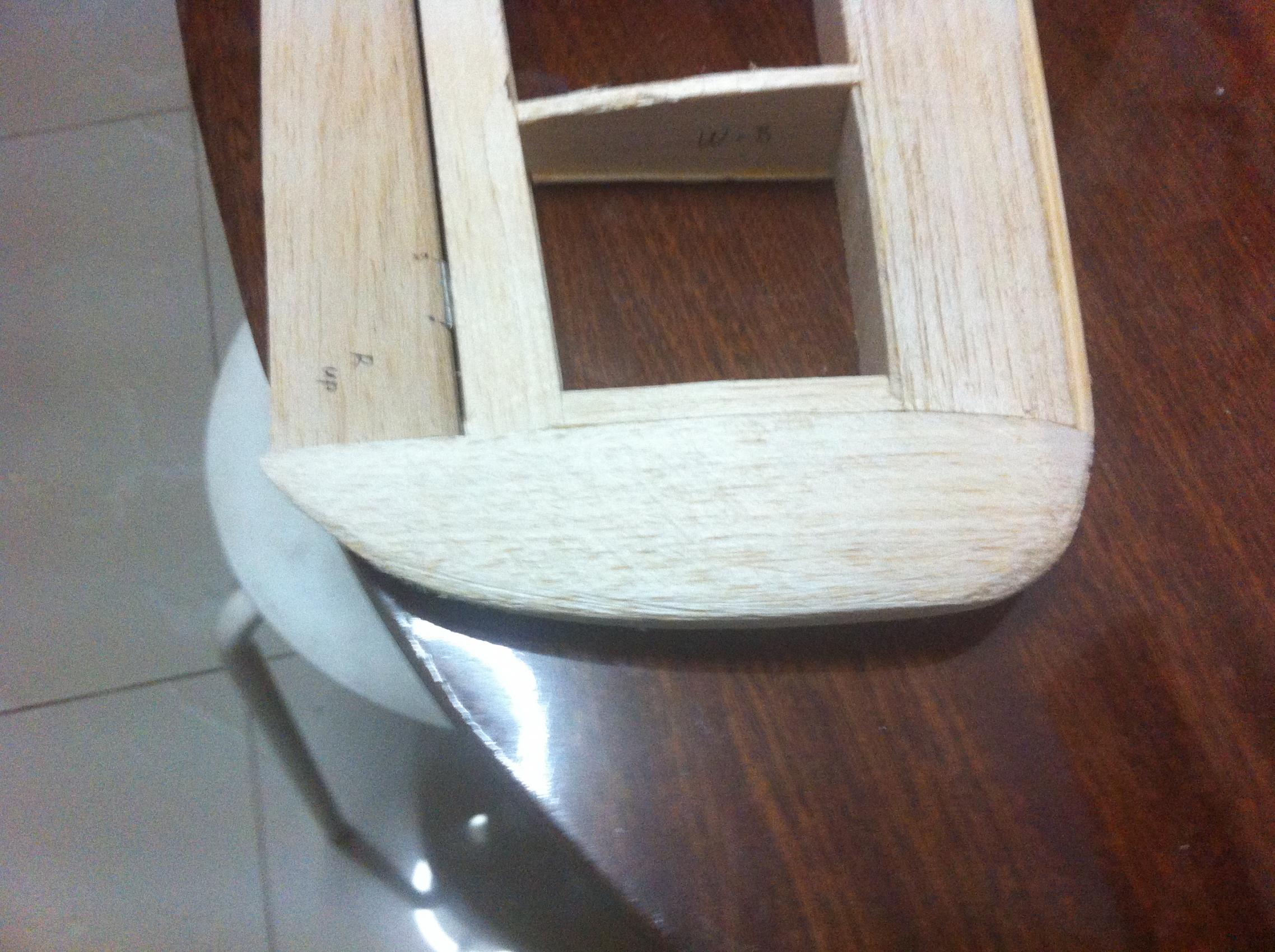

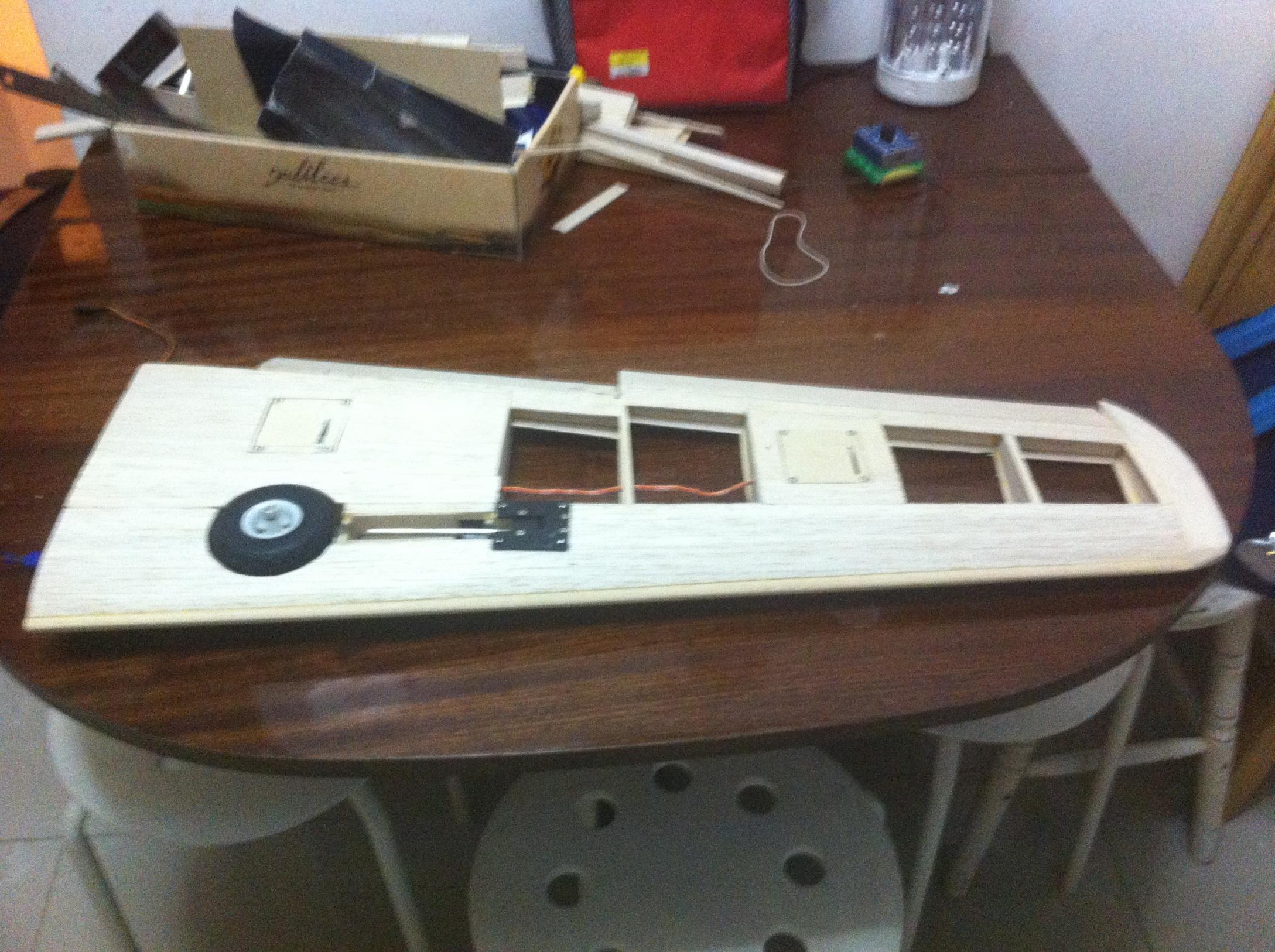

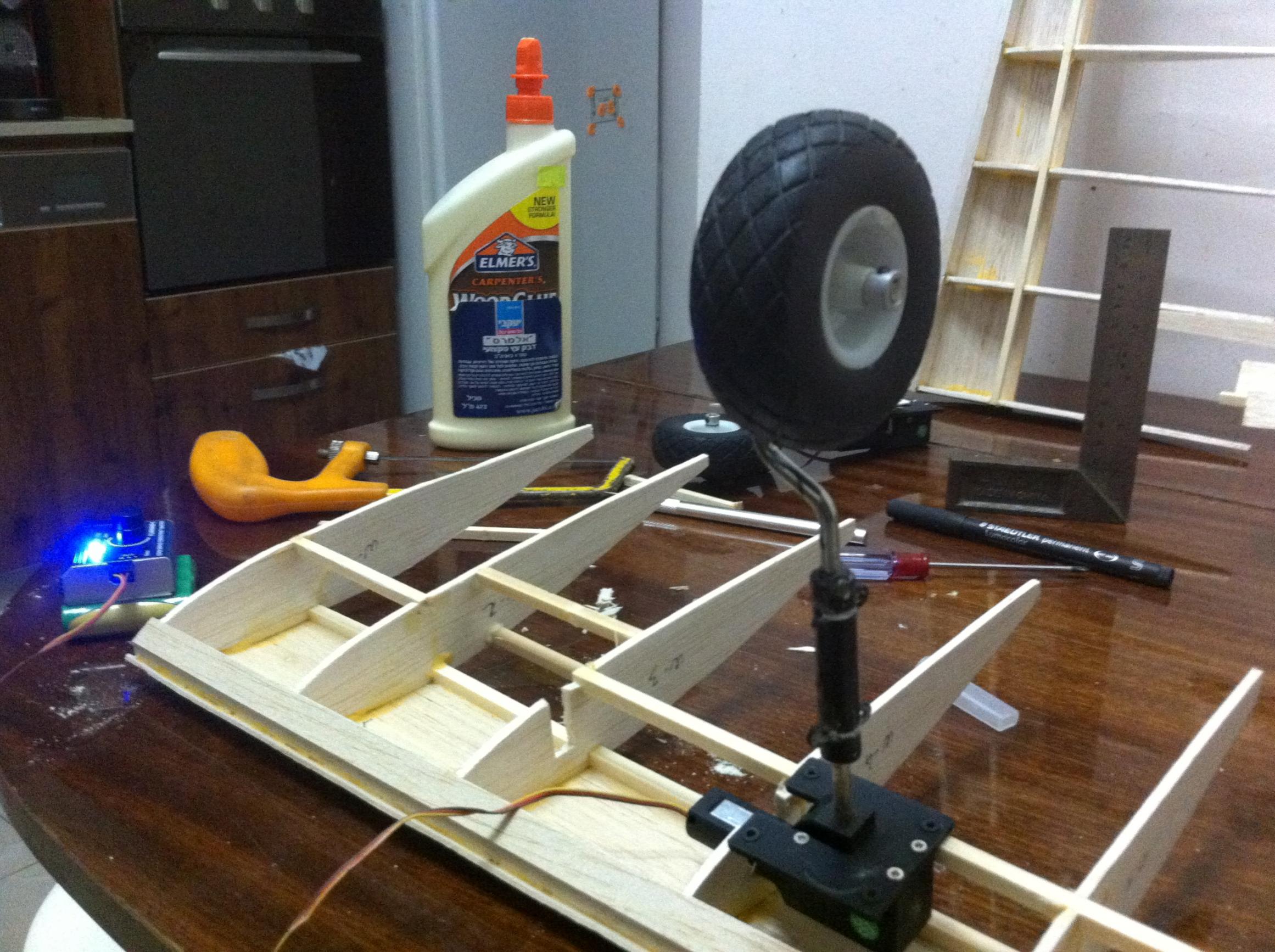

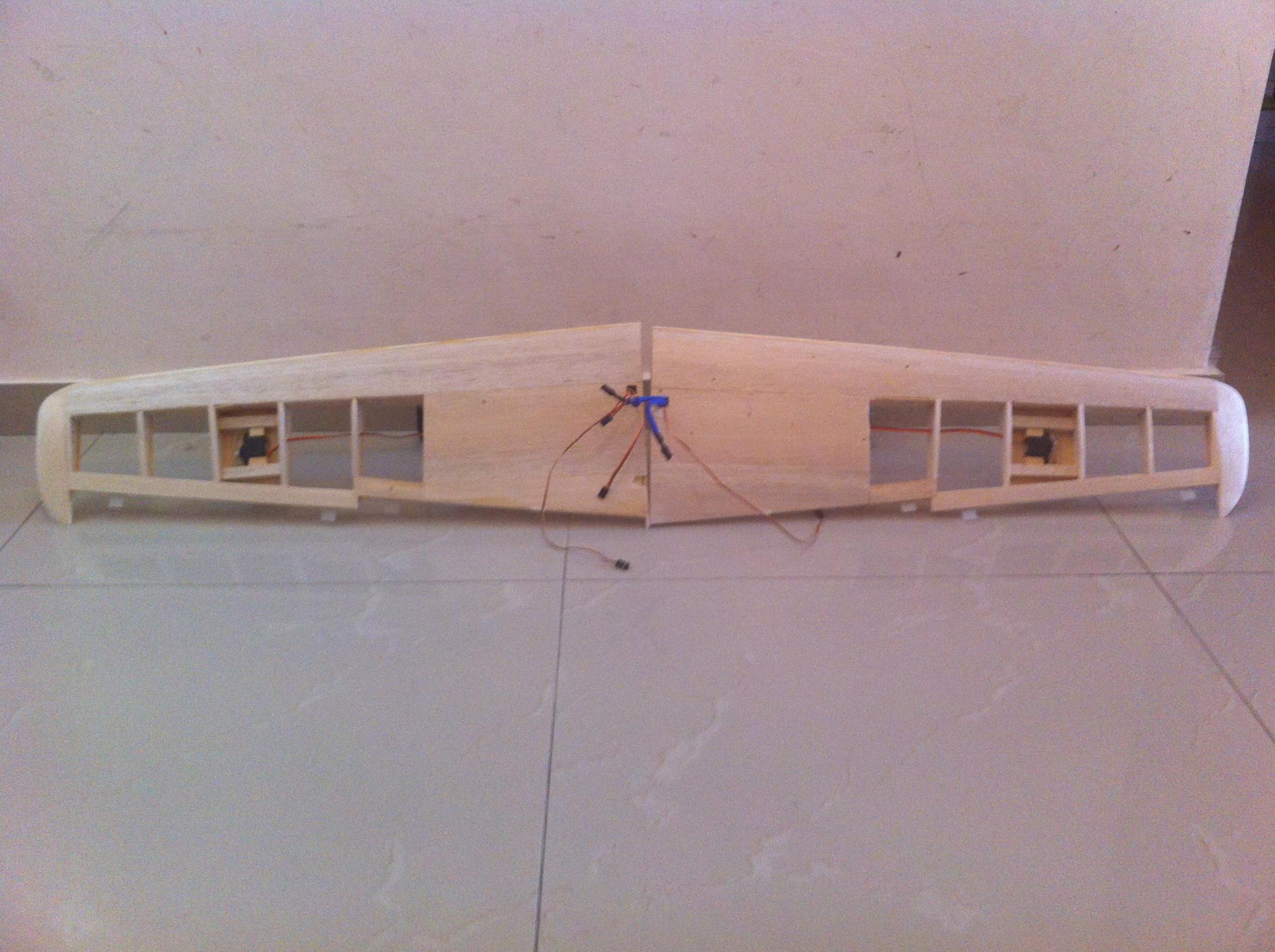

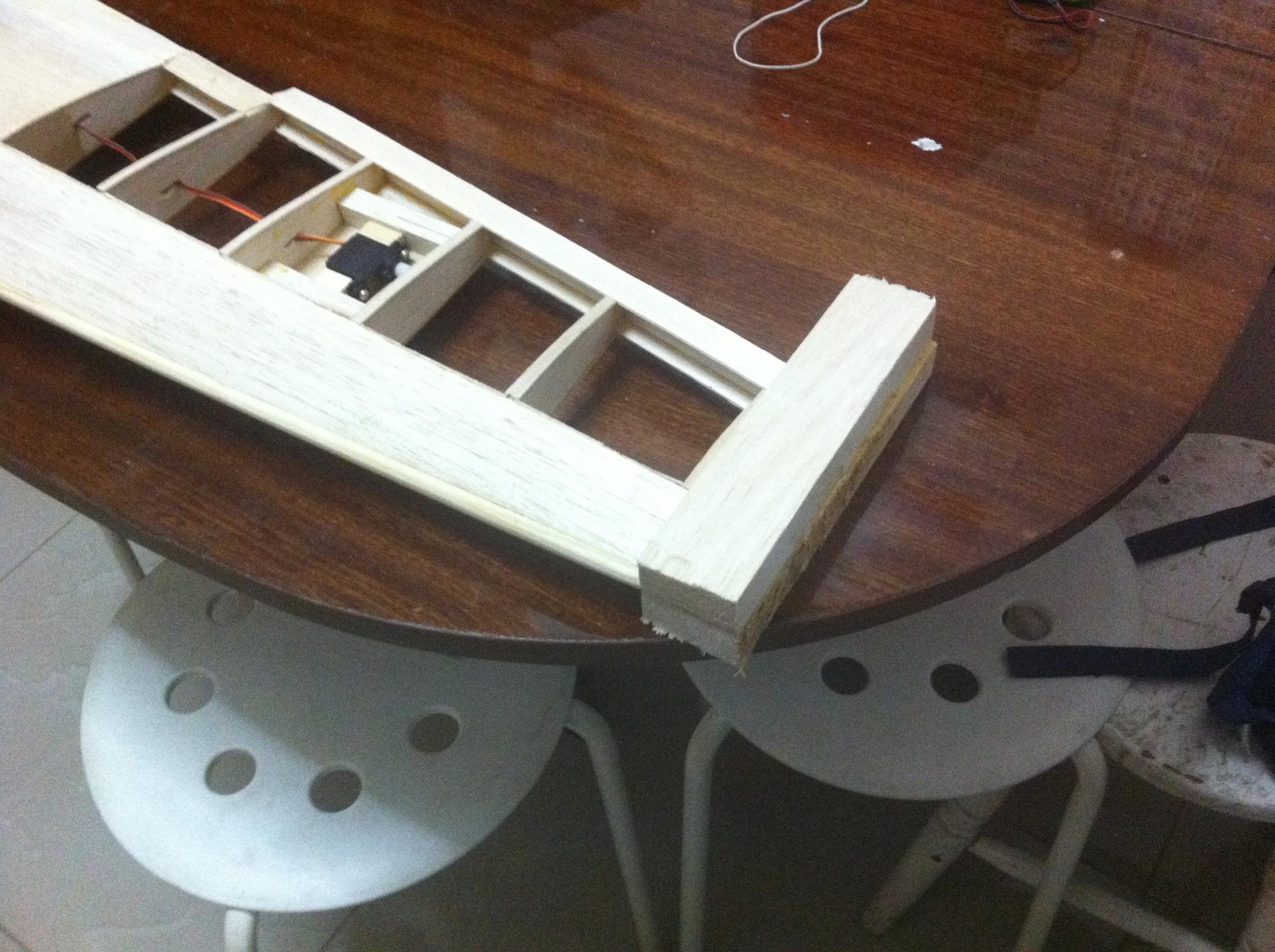

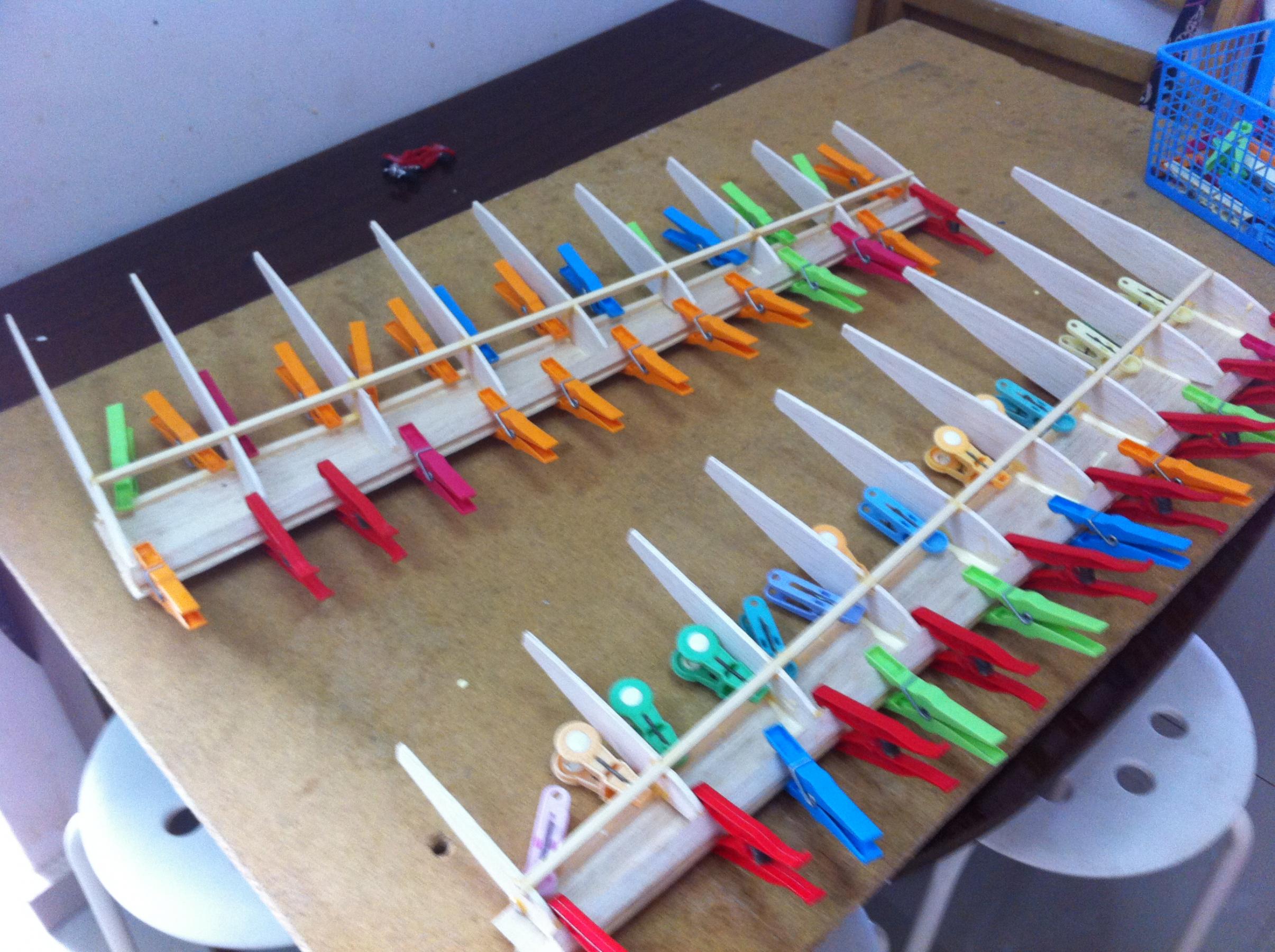

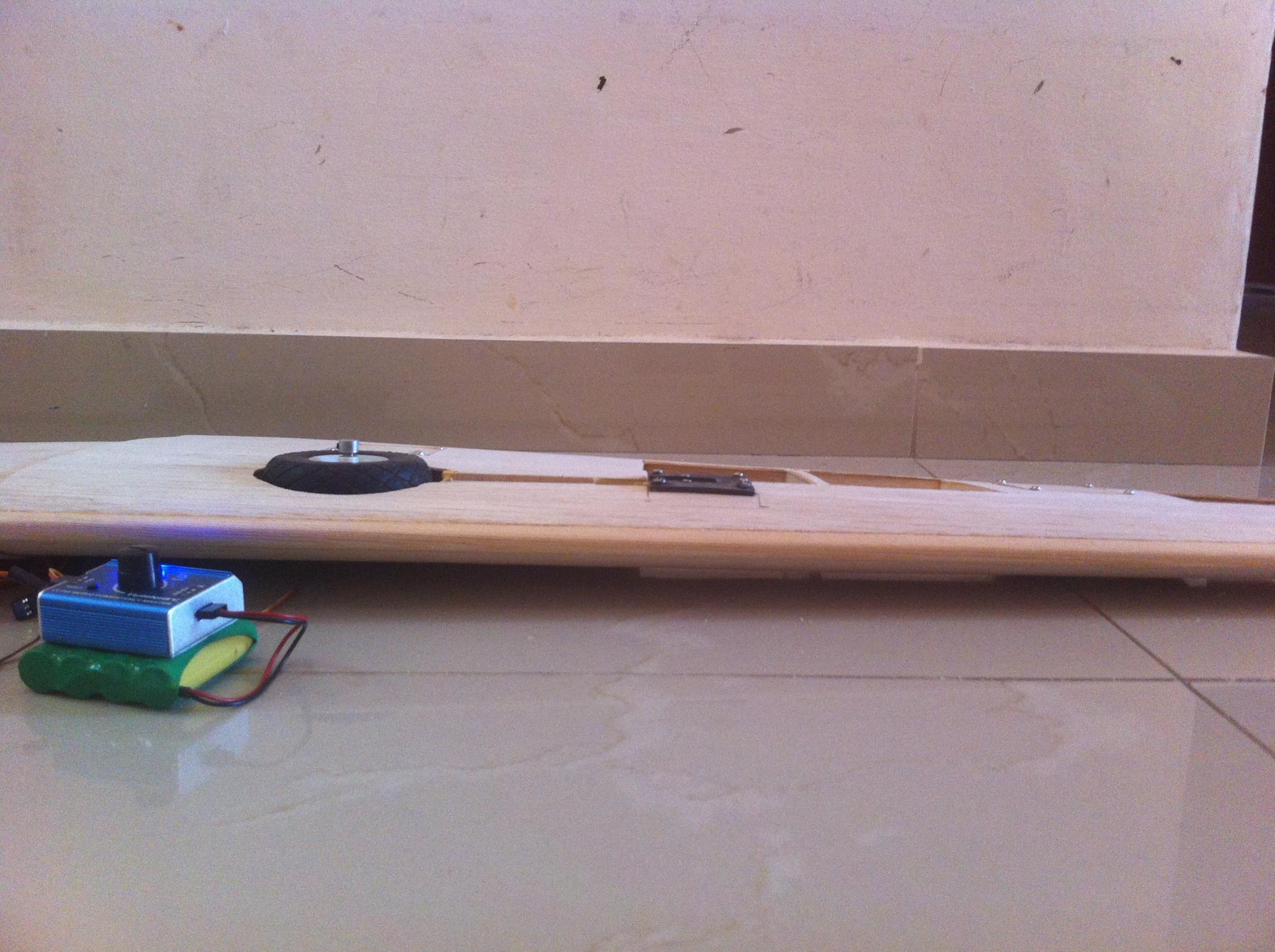

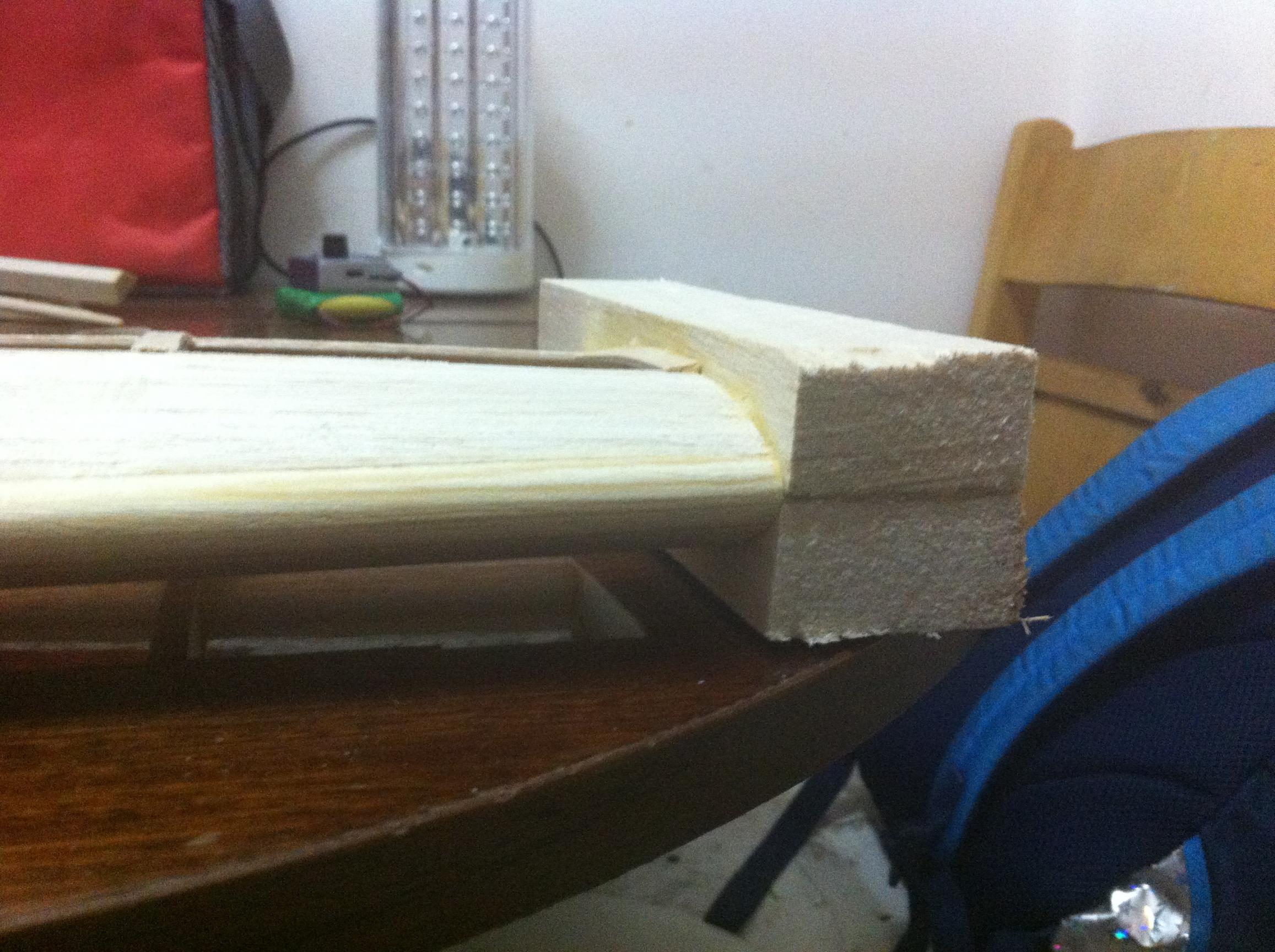

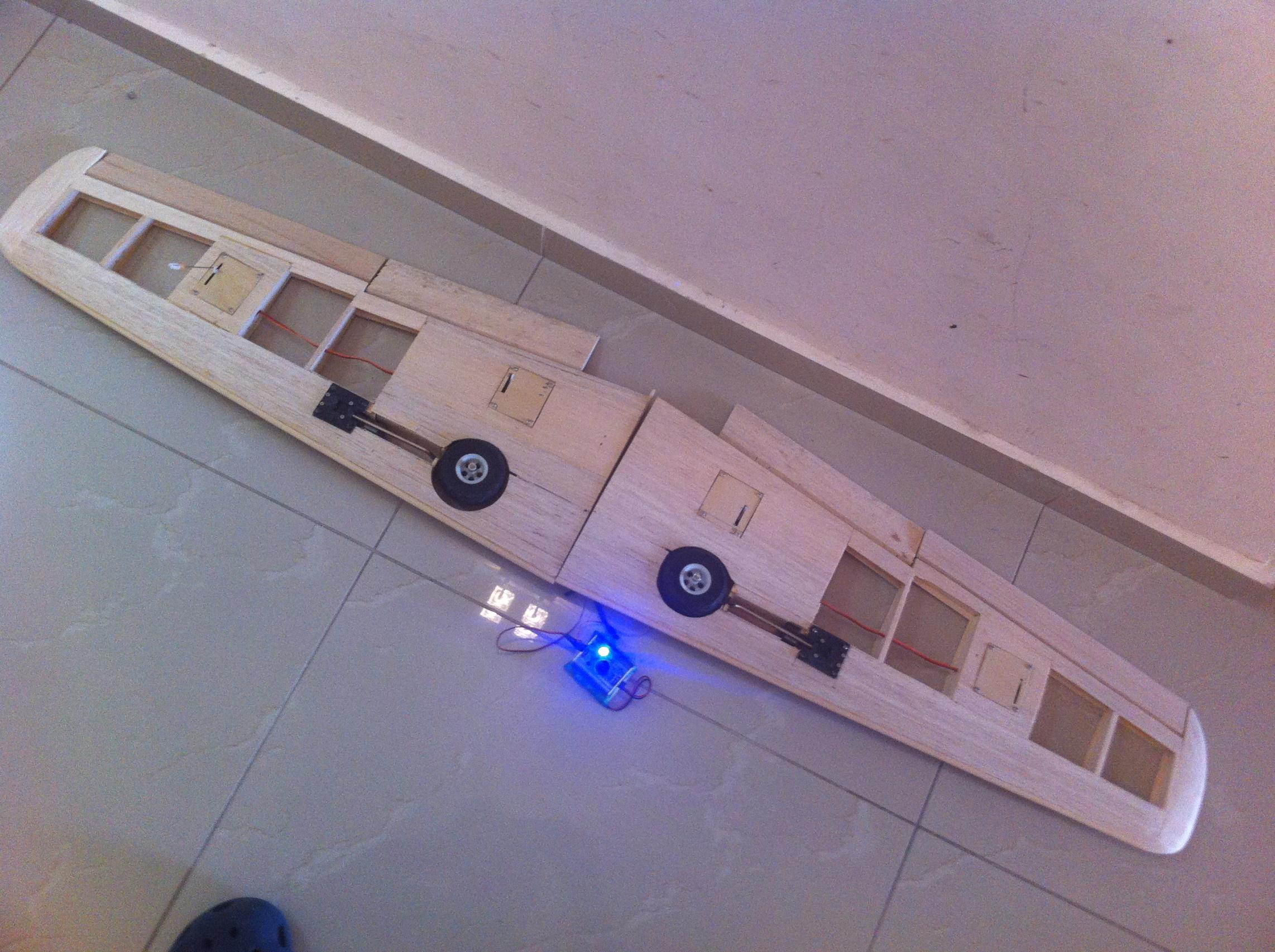

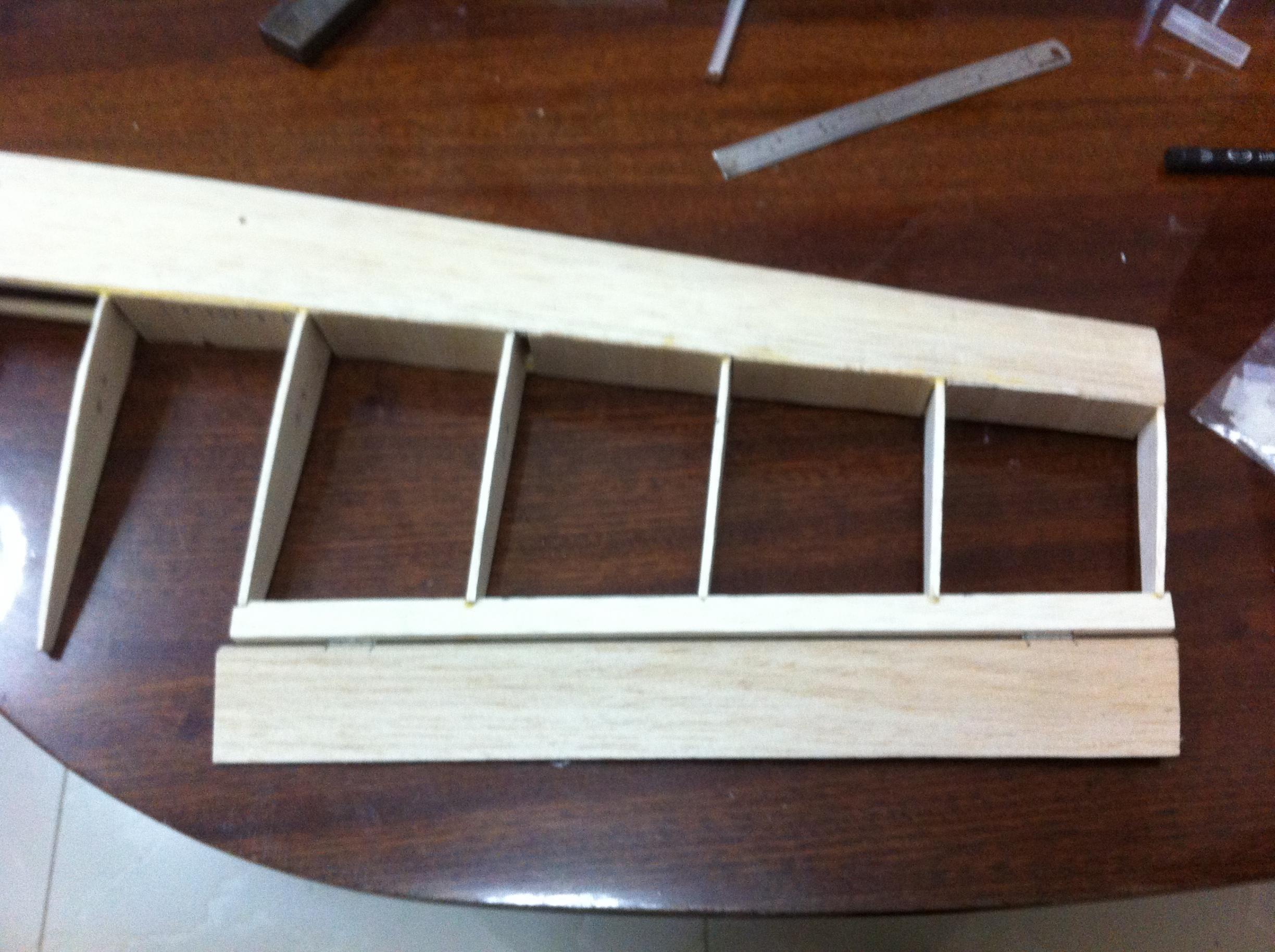

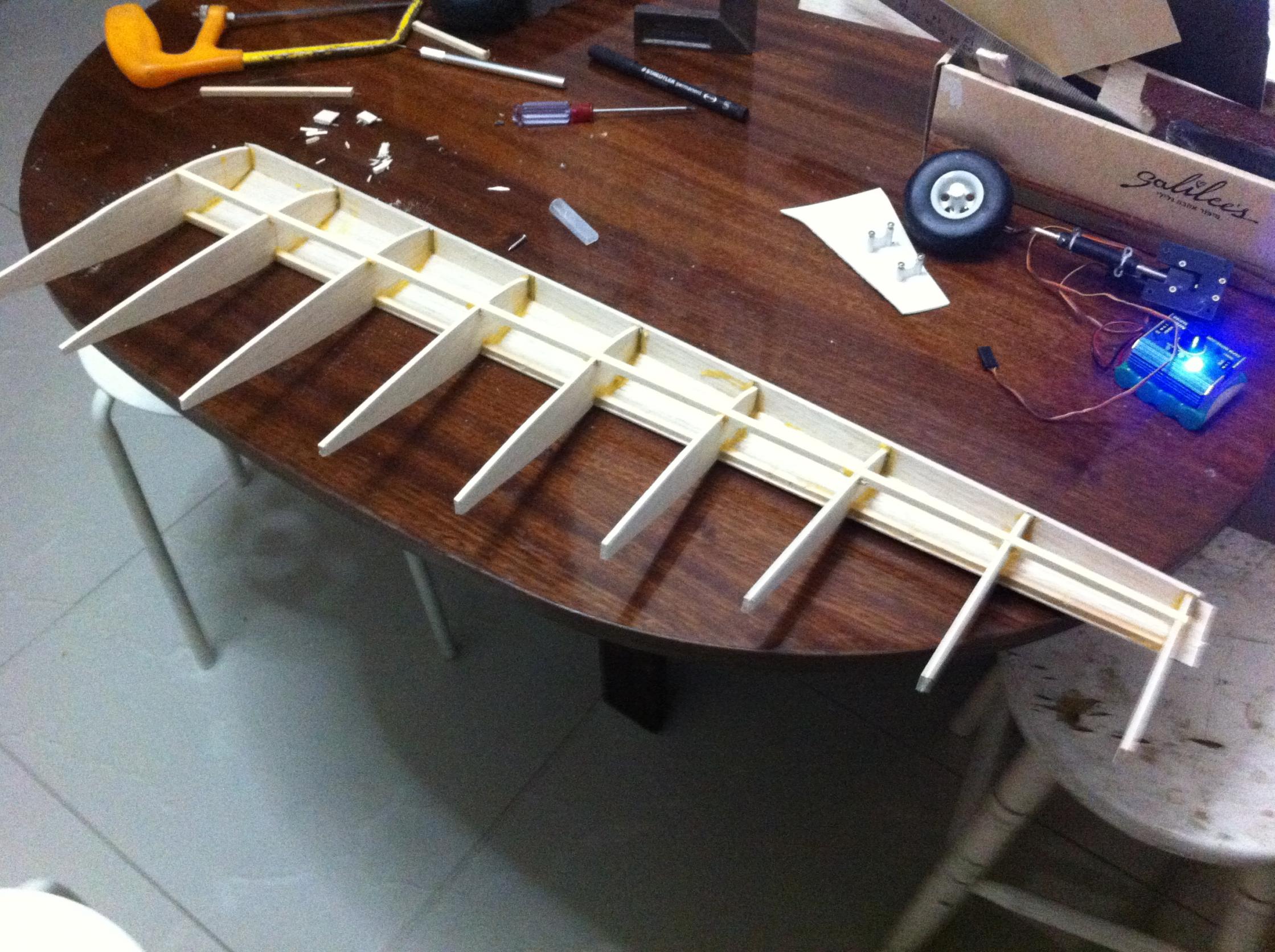

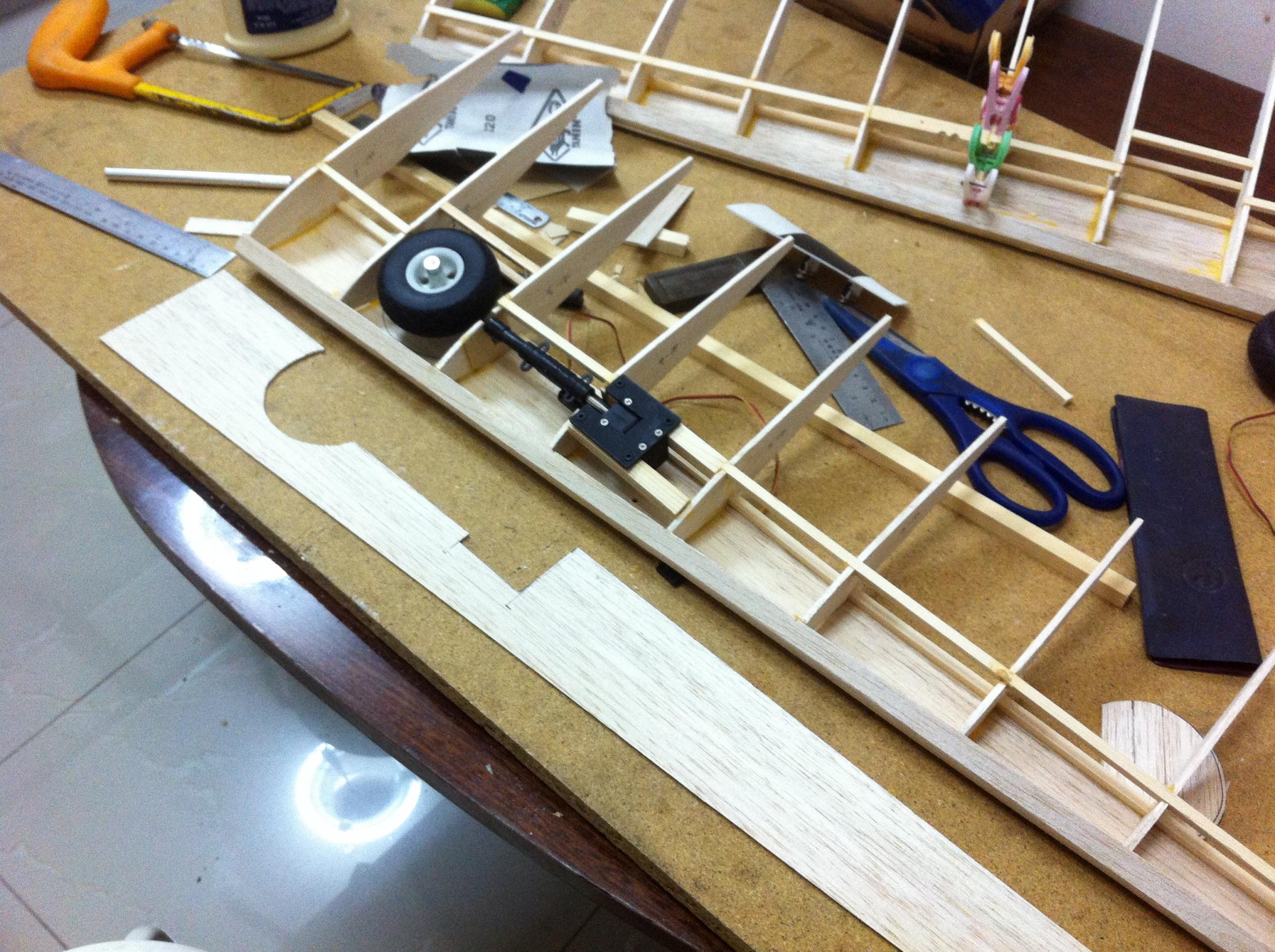

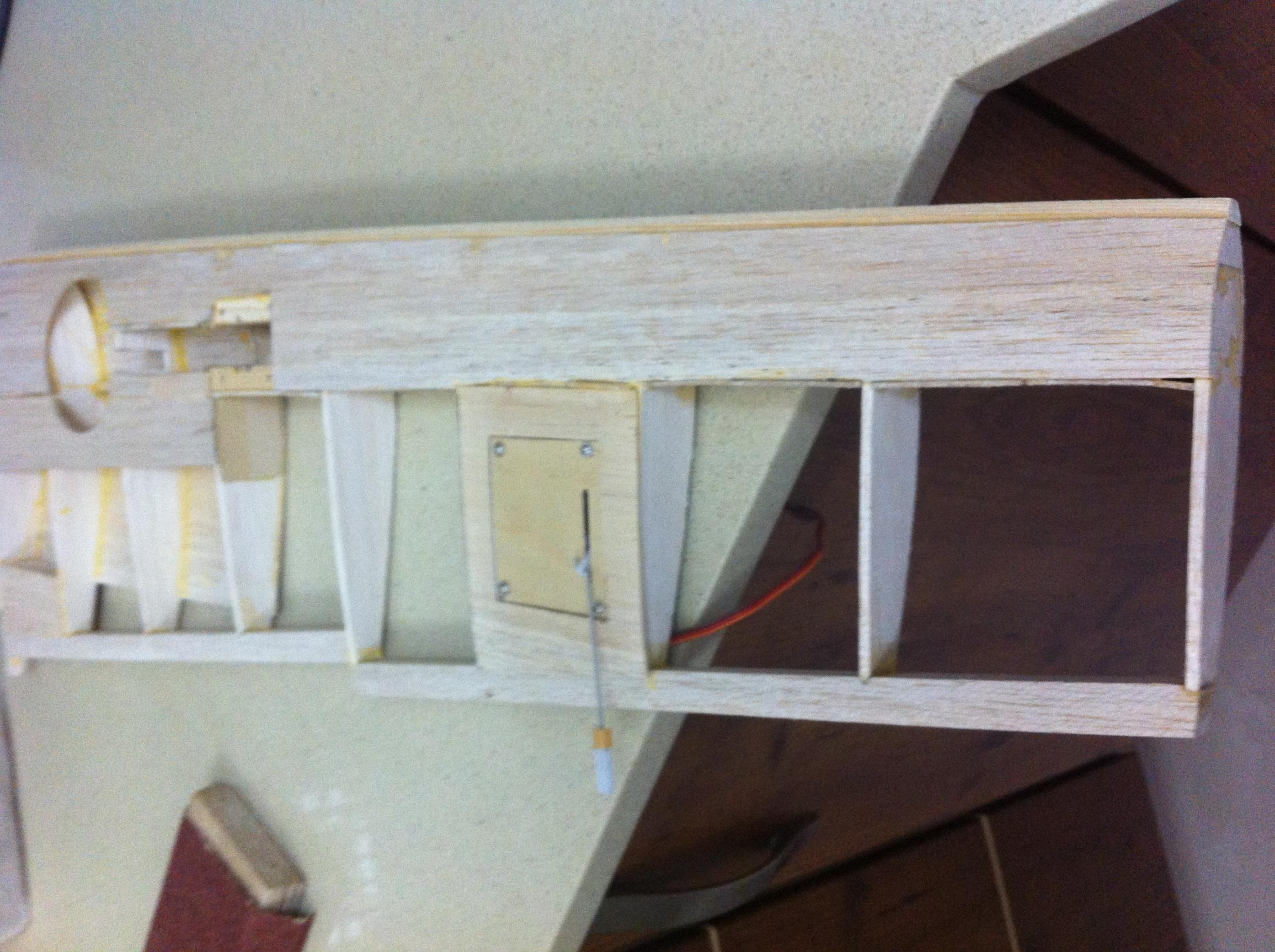

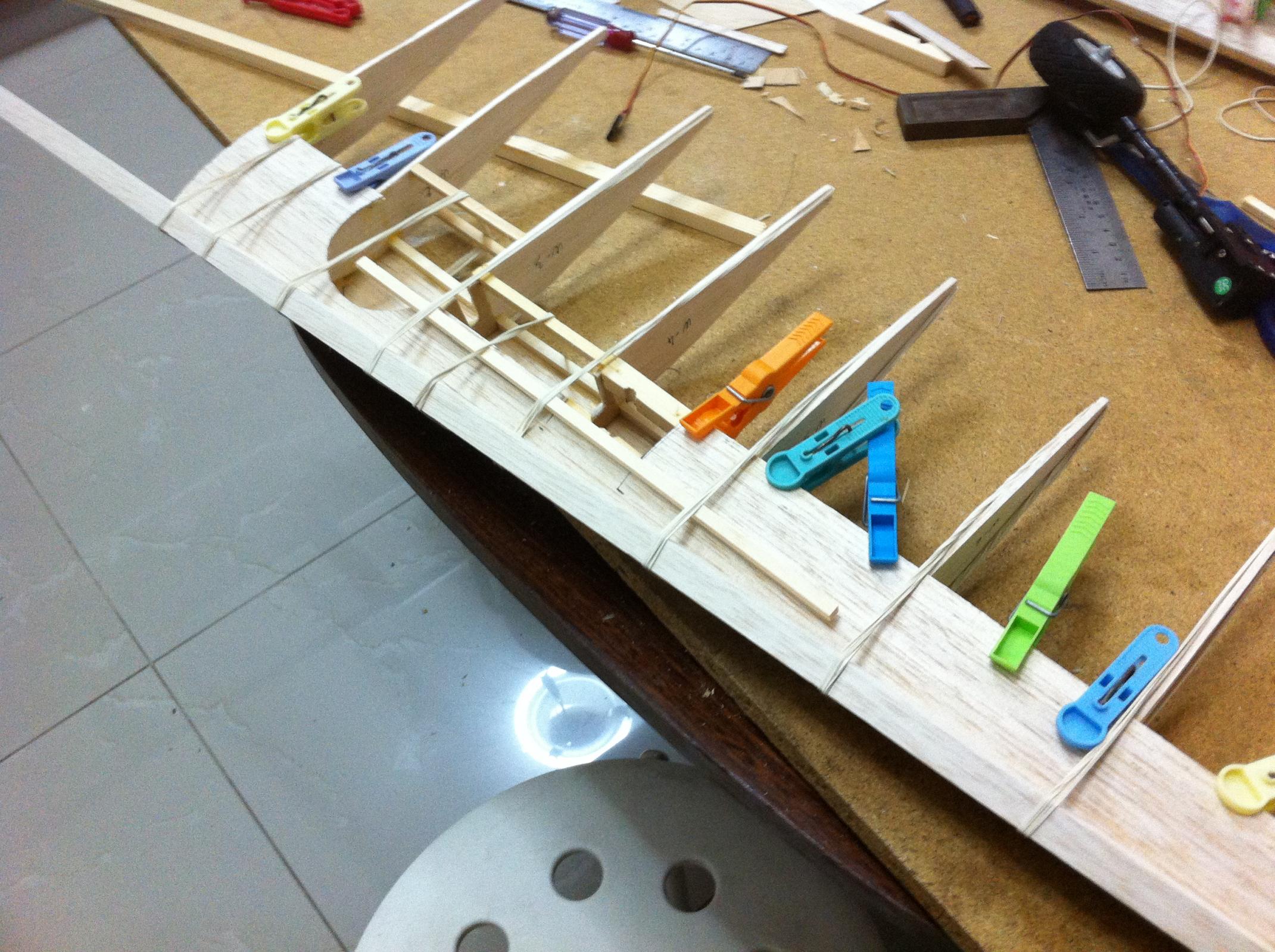

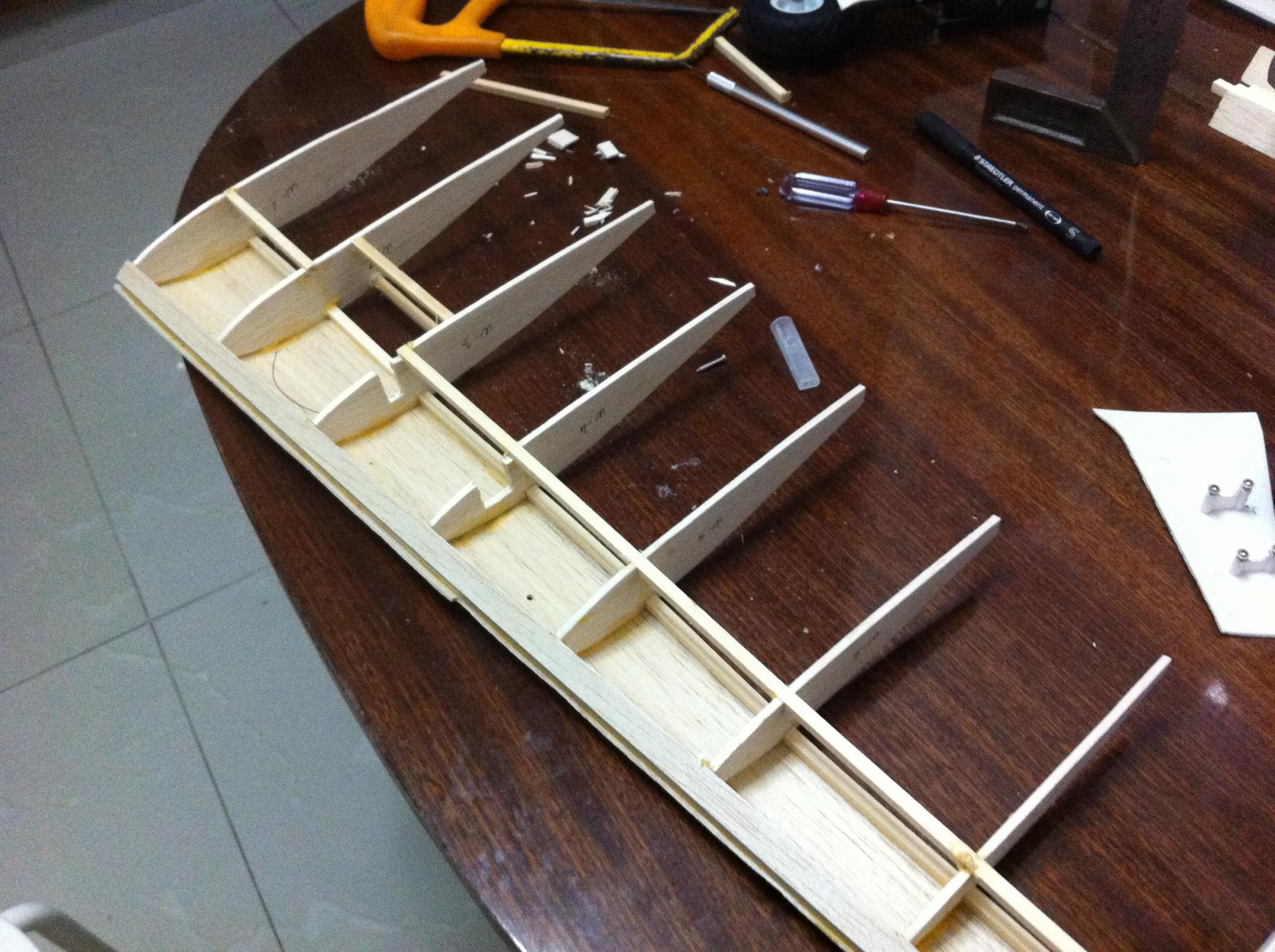

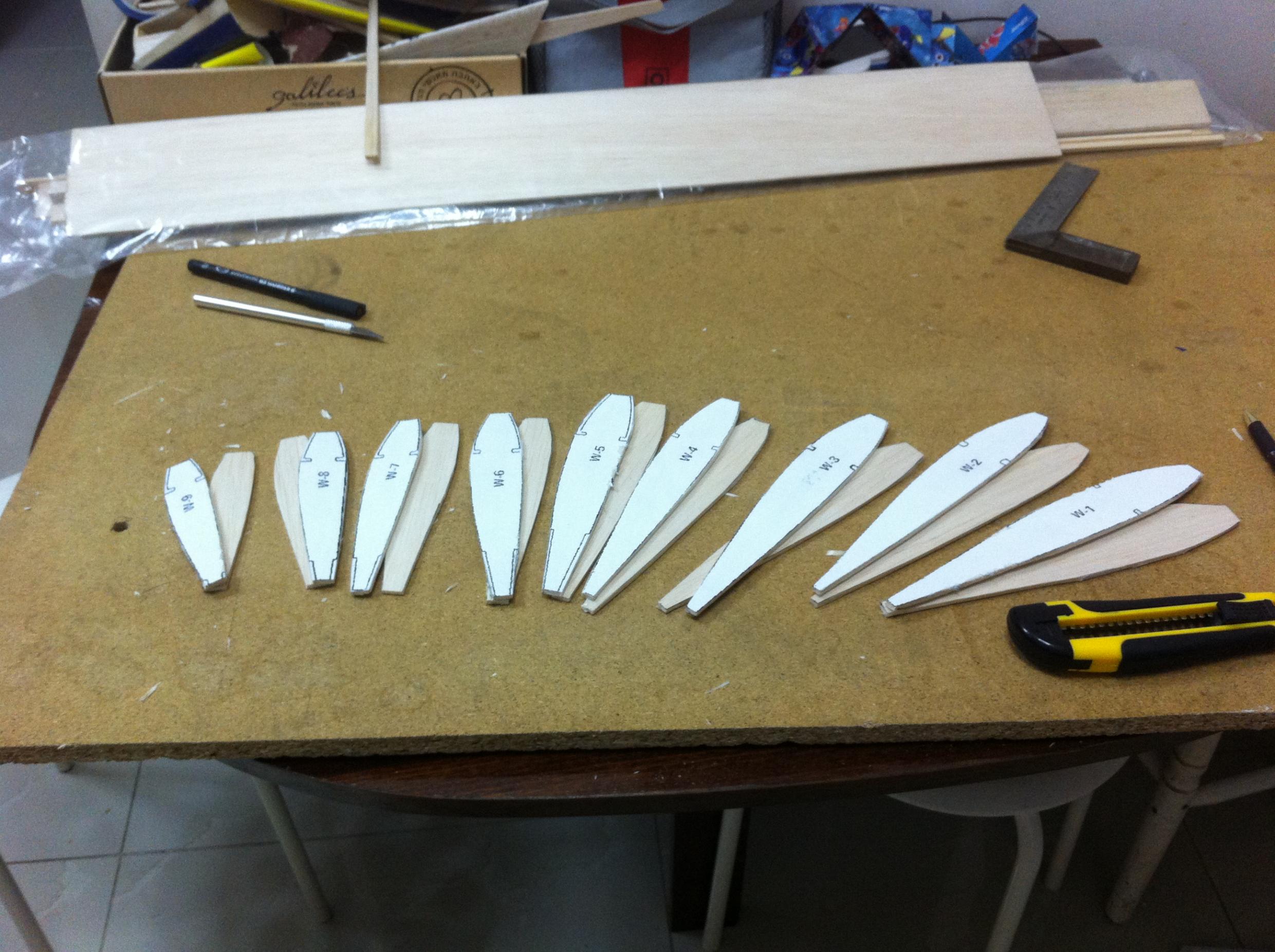

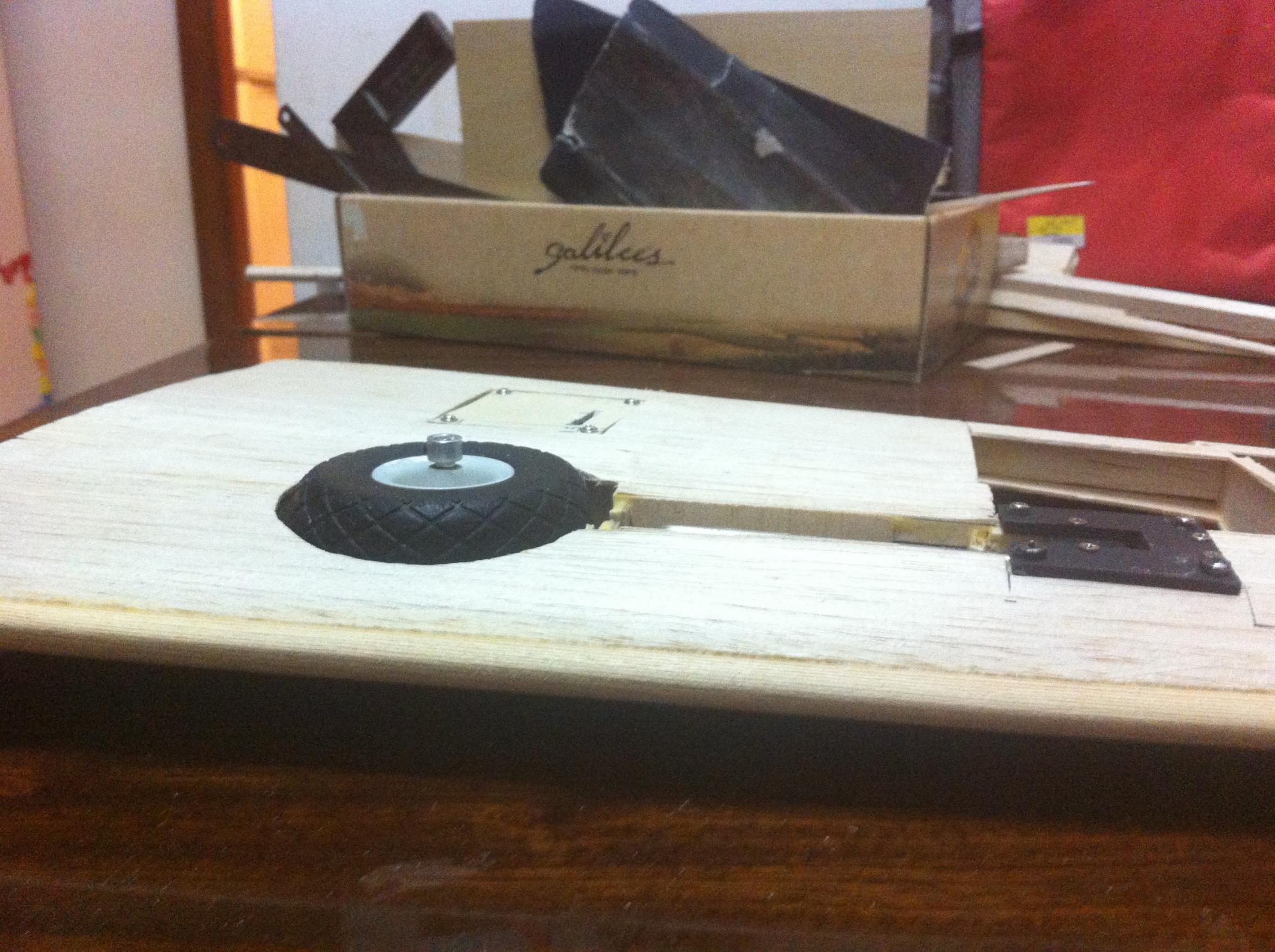

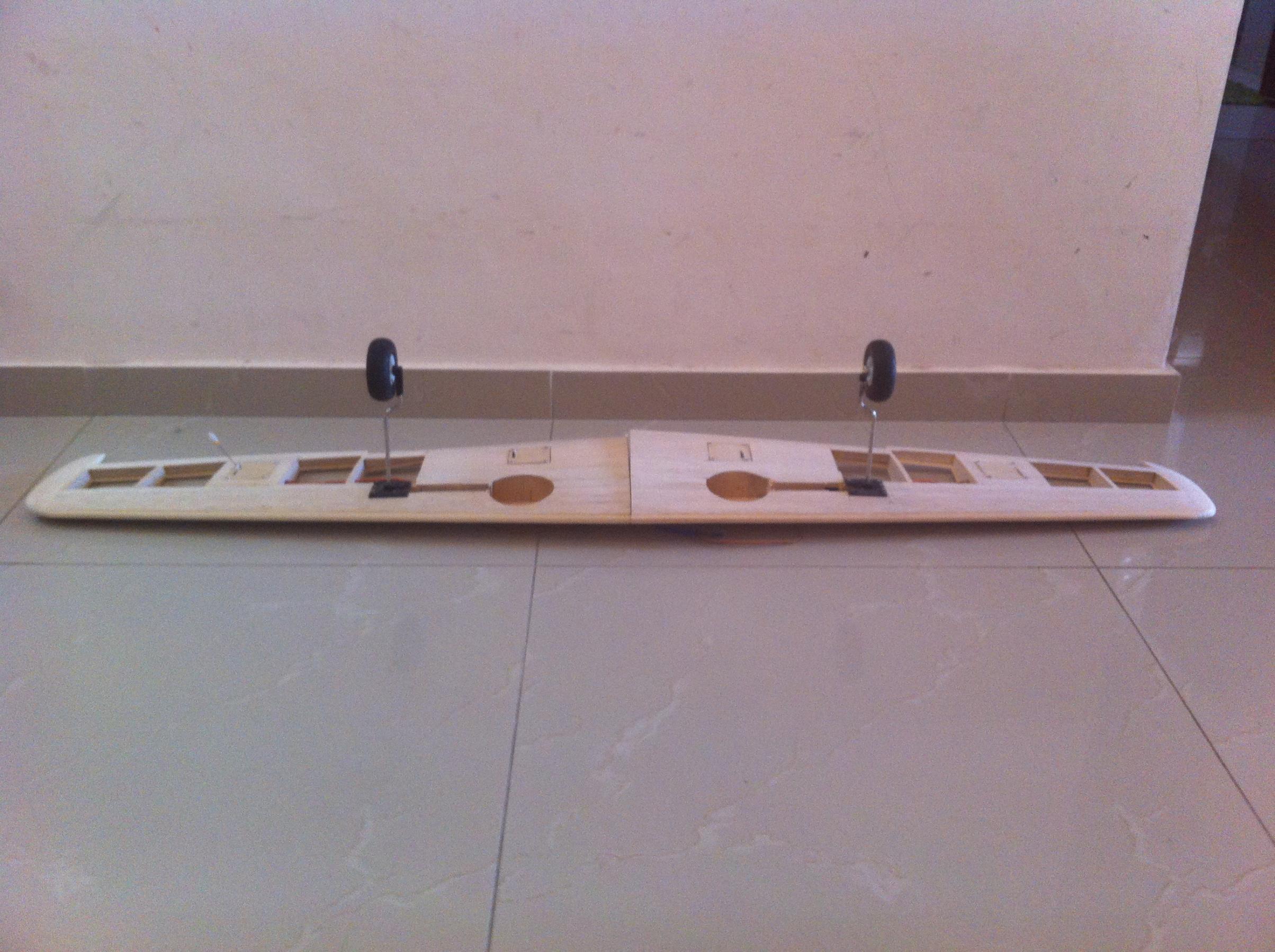

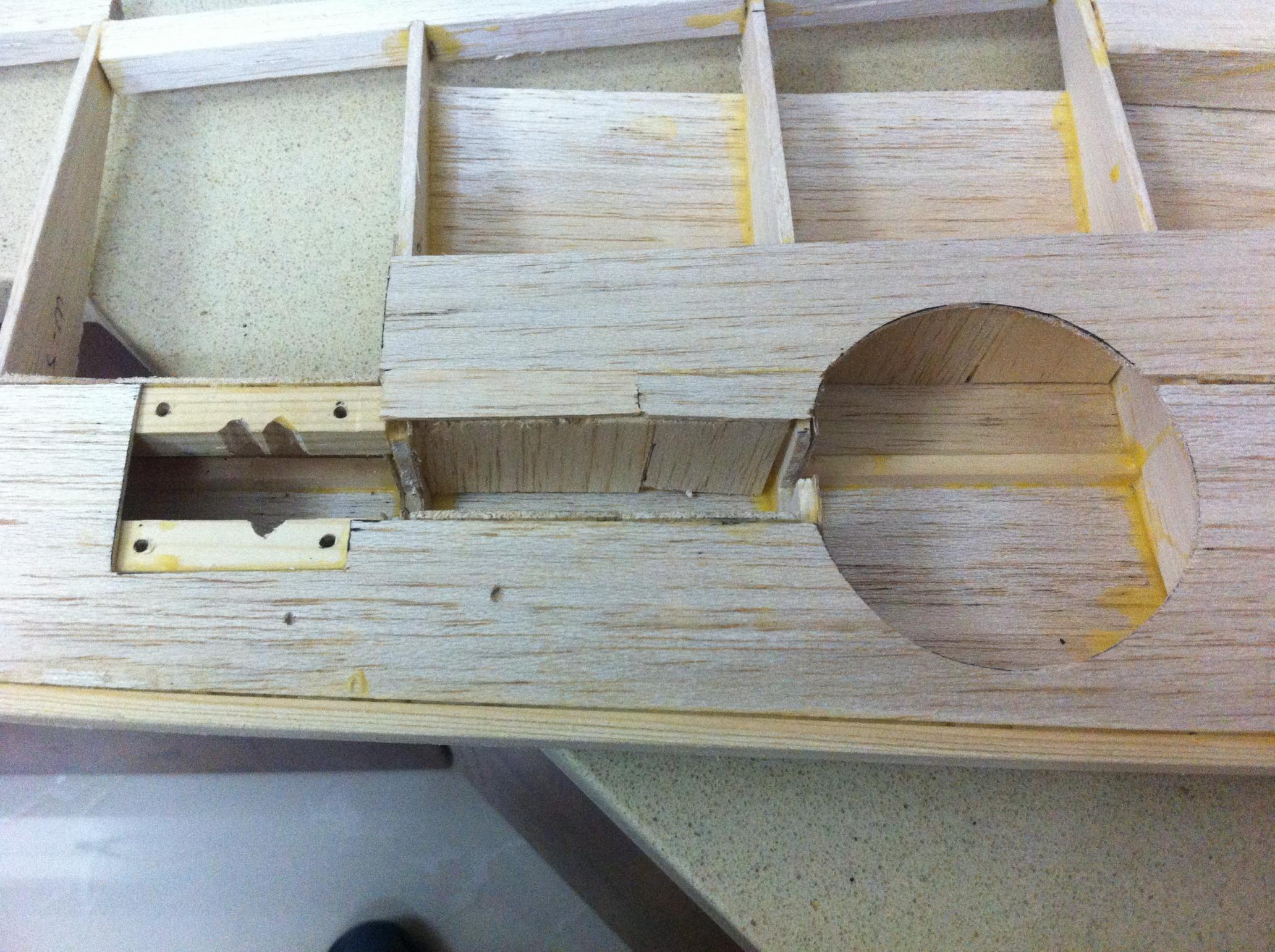

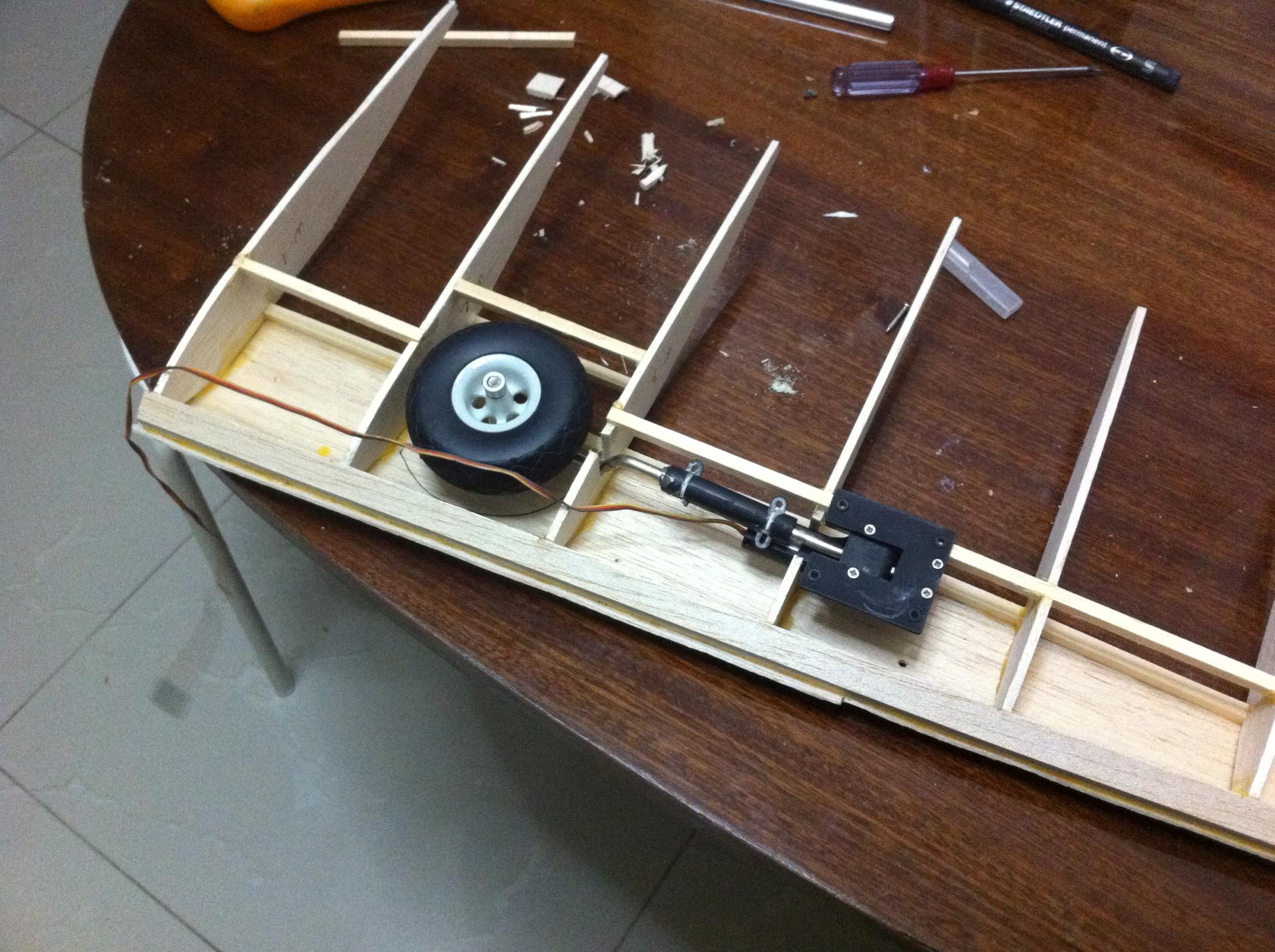

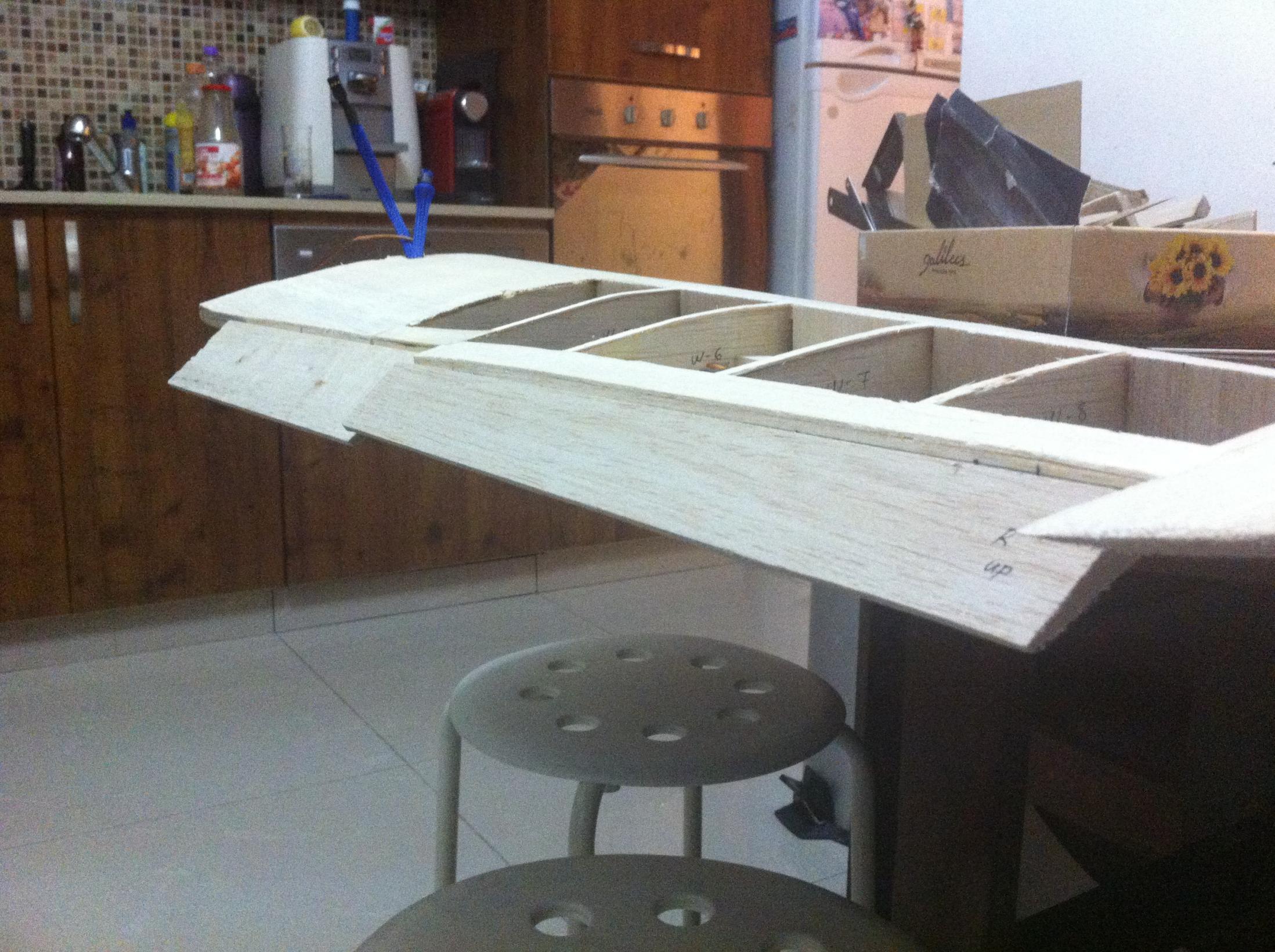

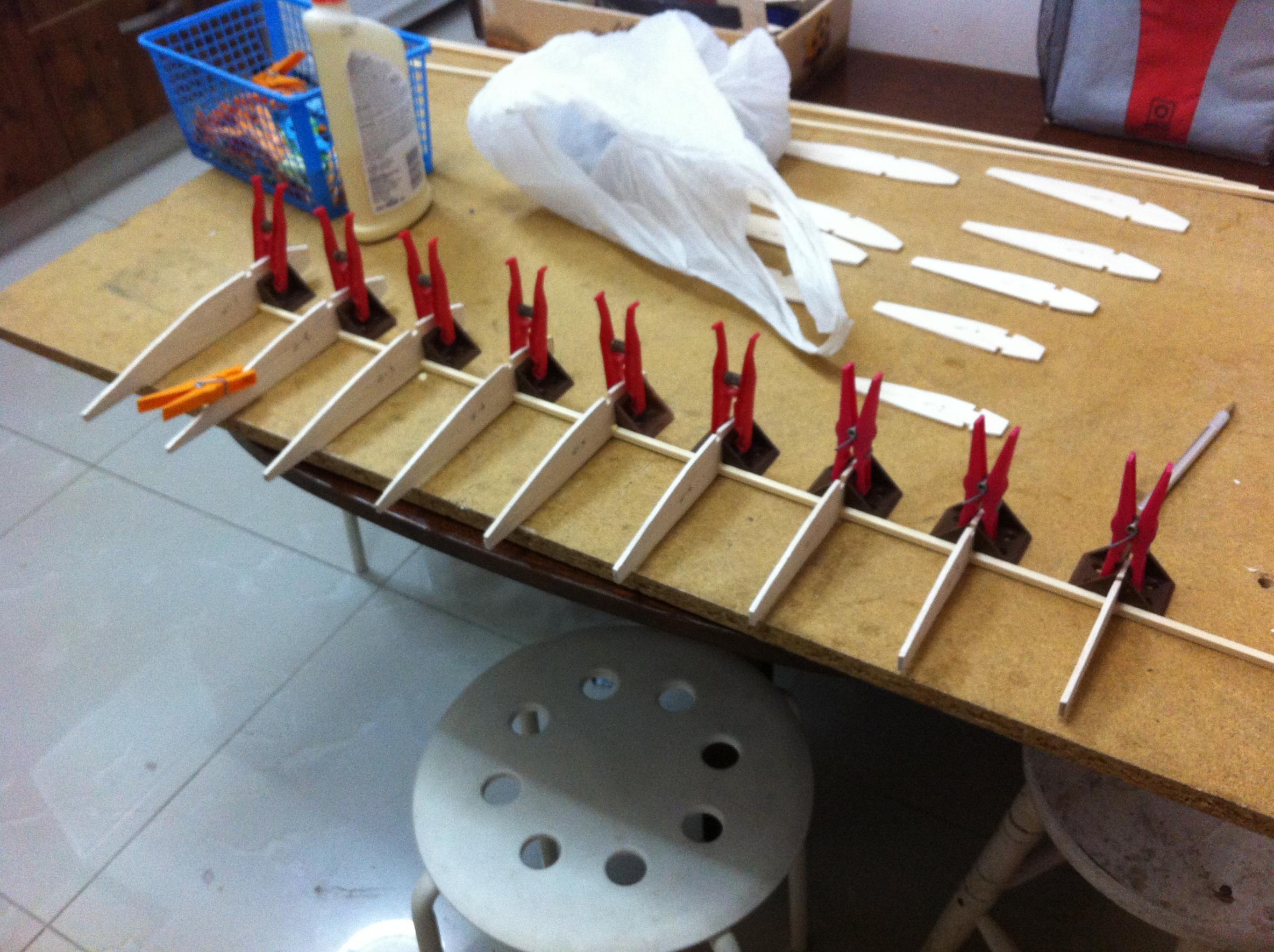

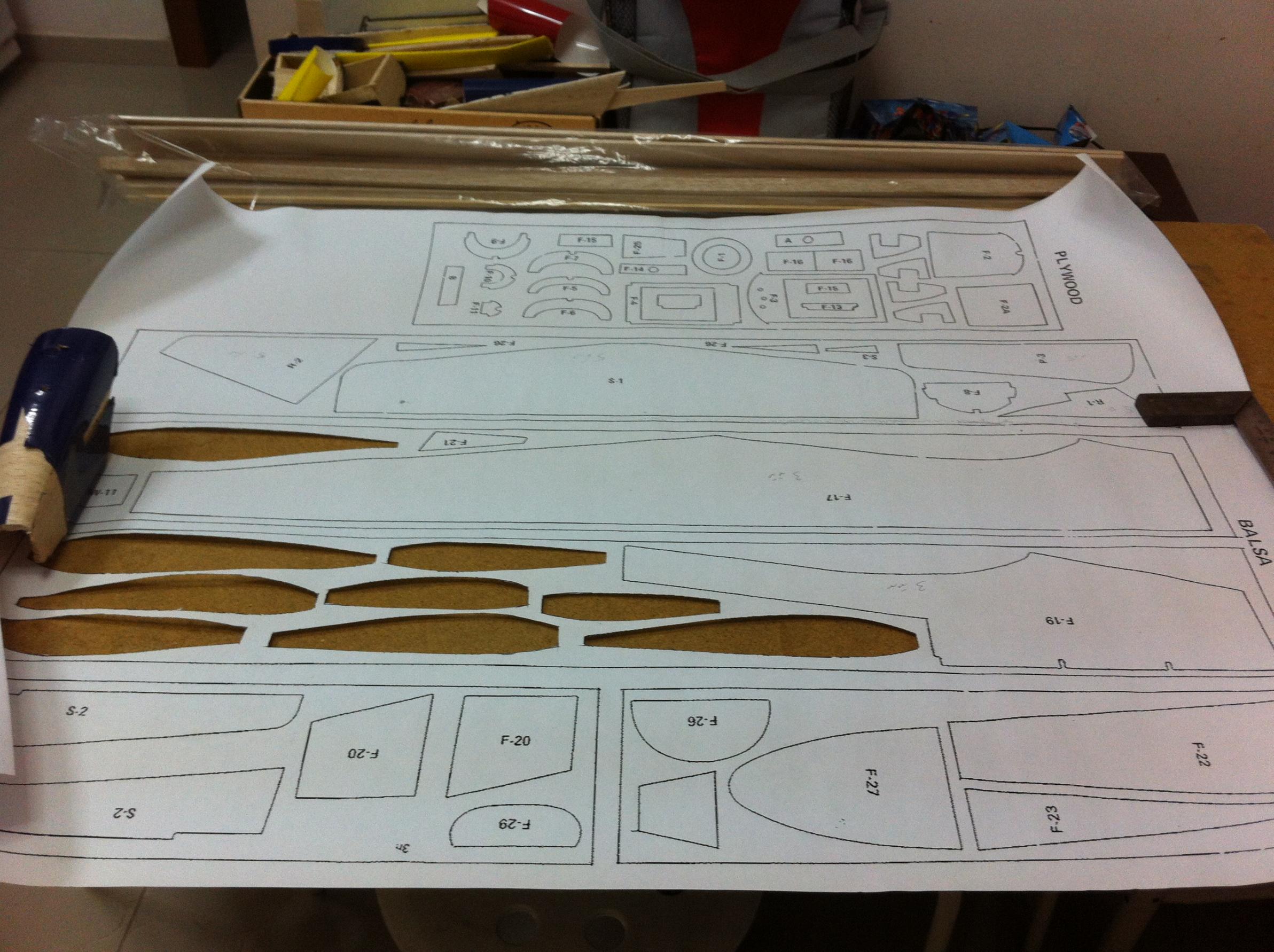

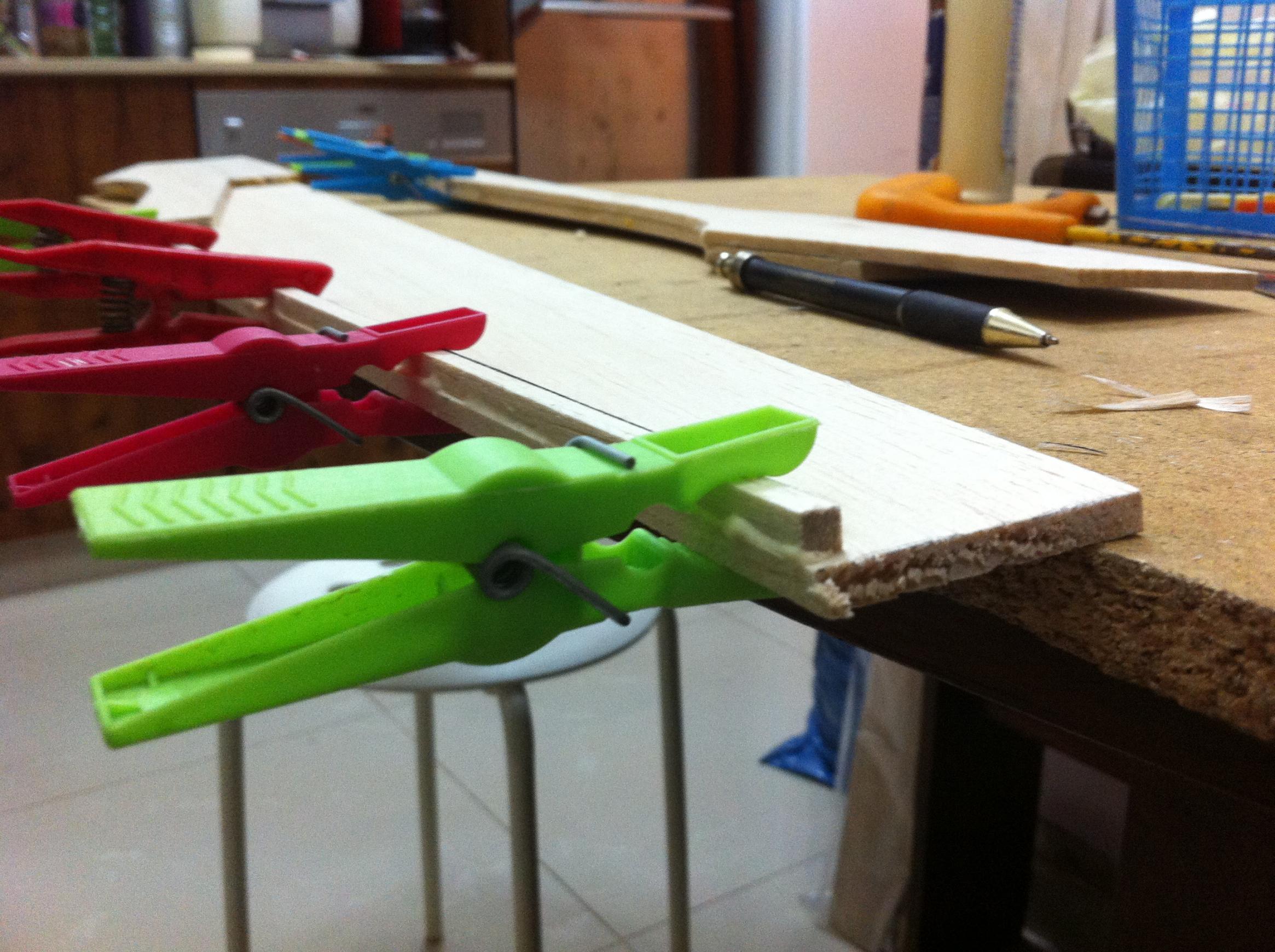

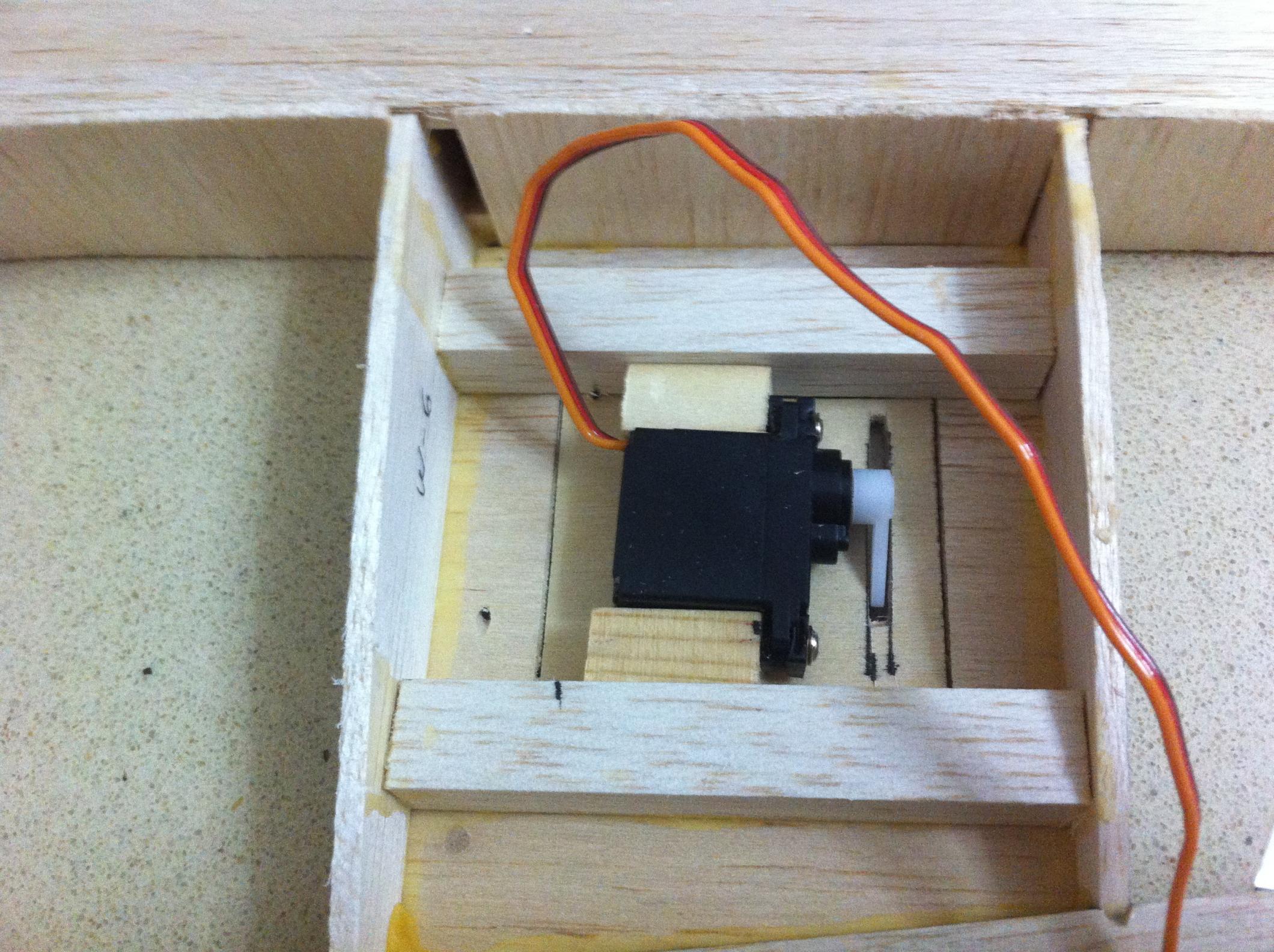

1)בניית כנף
קובץ מצורף 106454קובץ מצורף 106455קובץ מצורף 106456קובץ מצורף 106457קובץ מצורף 106458קובץ מצורף 106459קובץ מצורף 106460קובץ מצורף 106461קובץ מצורף 106462קובץ מצורף 106463קובץ מצורף 106464קובץ מצורף 106465קובץ מצורף 106466קובץ מצורף 106467קובץ מצורף 106468קובץ מצורף 106469קובץ מצורף 106470קובץ מצורף 106471קובץ מצורף 106472קובץ מצורף 106473קובץ מצורף 106474קובץ מצורף 106475קובץ מצורף 106476קובץ מצורף 106477קובץ מצורף 106478קובץ מצורף 106479קובץ מצורף 106480קובץ מצורף 106481קובץ מצורף 106482קובץ מצורף 106483קובץ מצורף 106484קובץ מצורף 106485קובץ מצורף 106486קובץ מצורף 106487קובץ מצורף 106488קובץ מצורף 106489קובץ מצורף 106490קובץ מצורף 106491קובץ מצורף 106492קובץ מצורף 106493

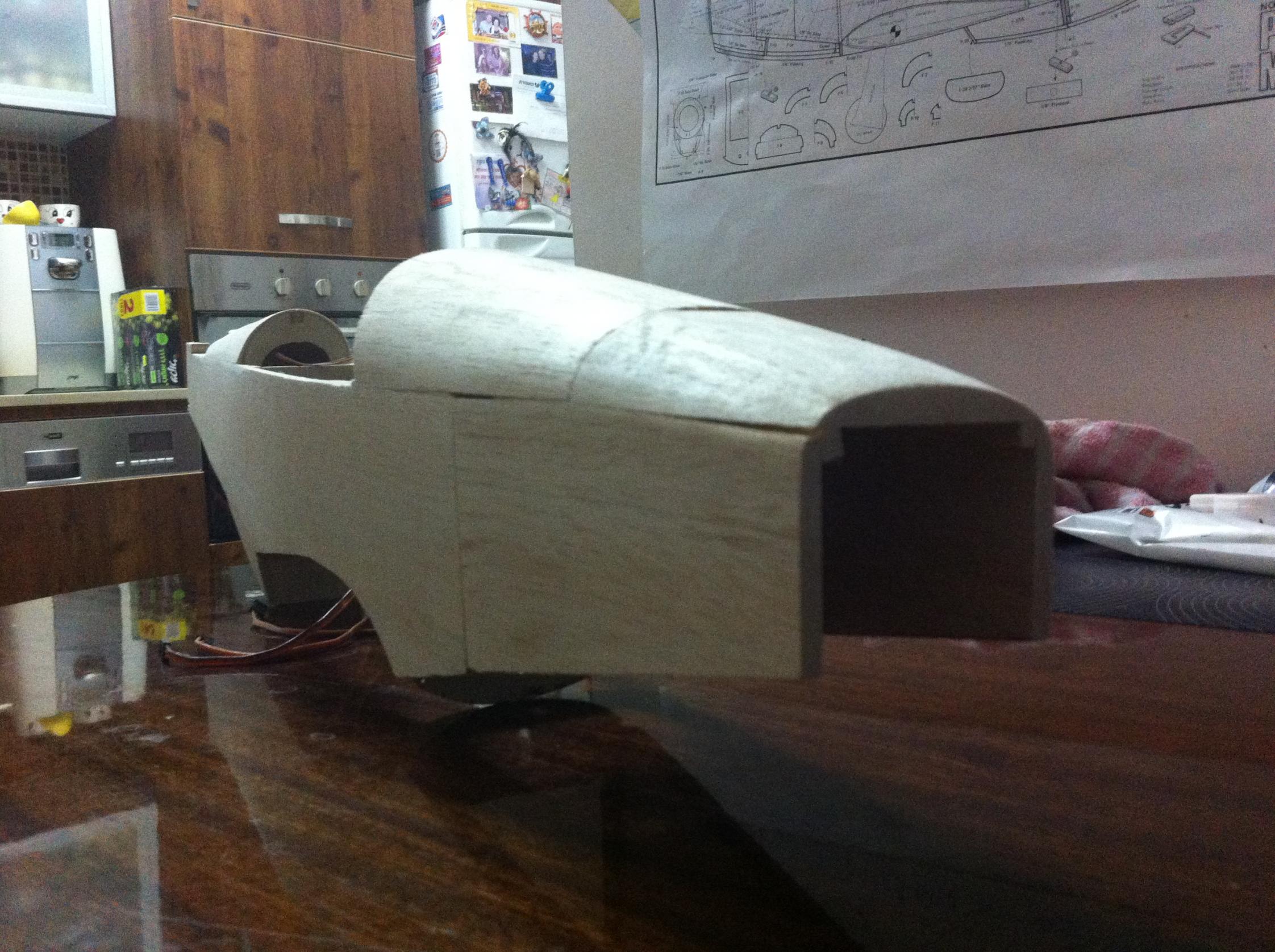

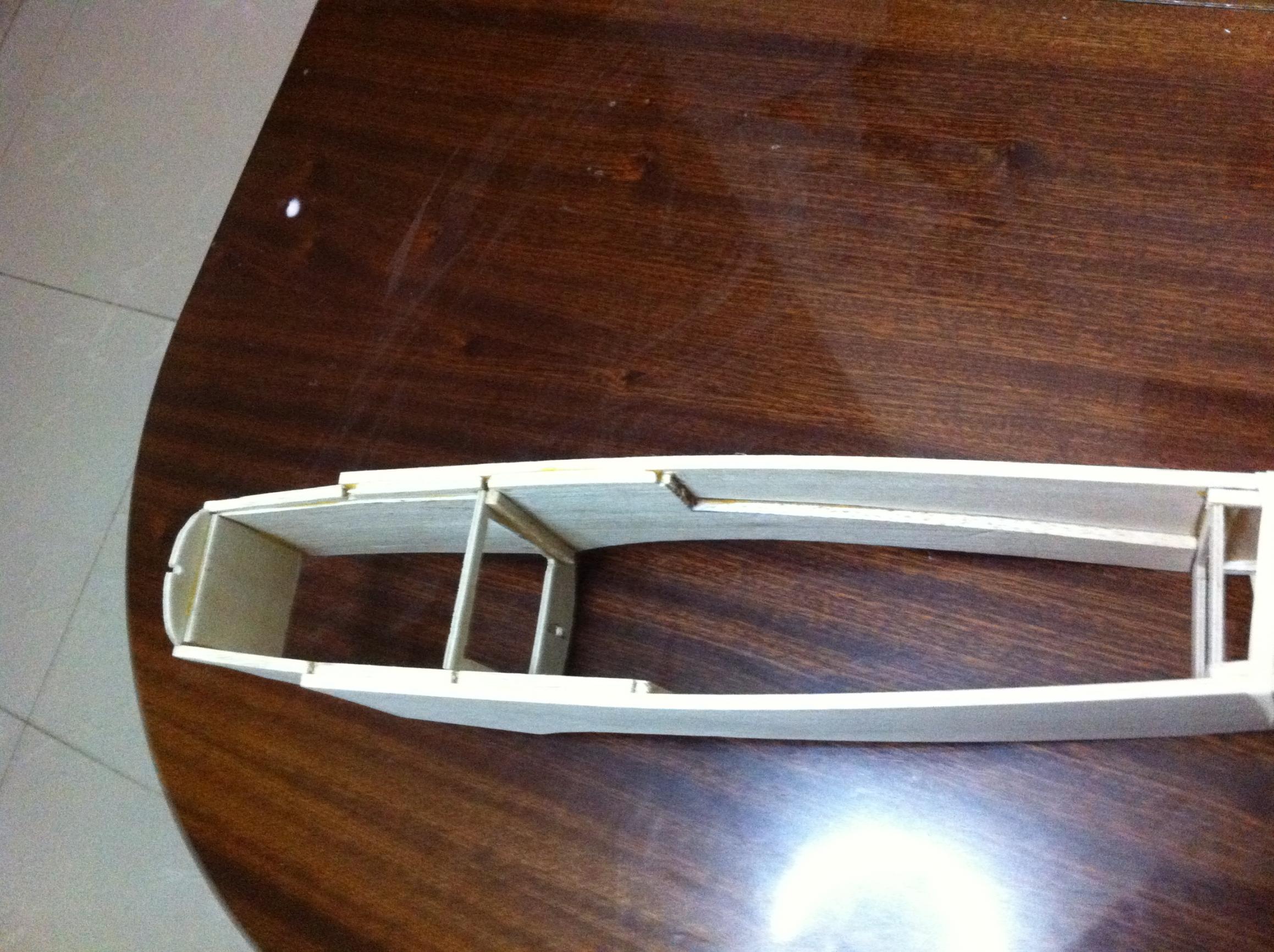

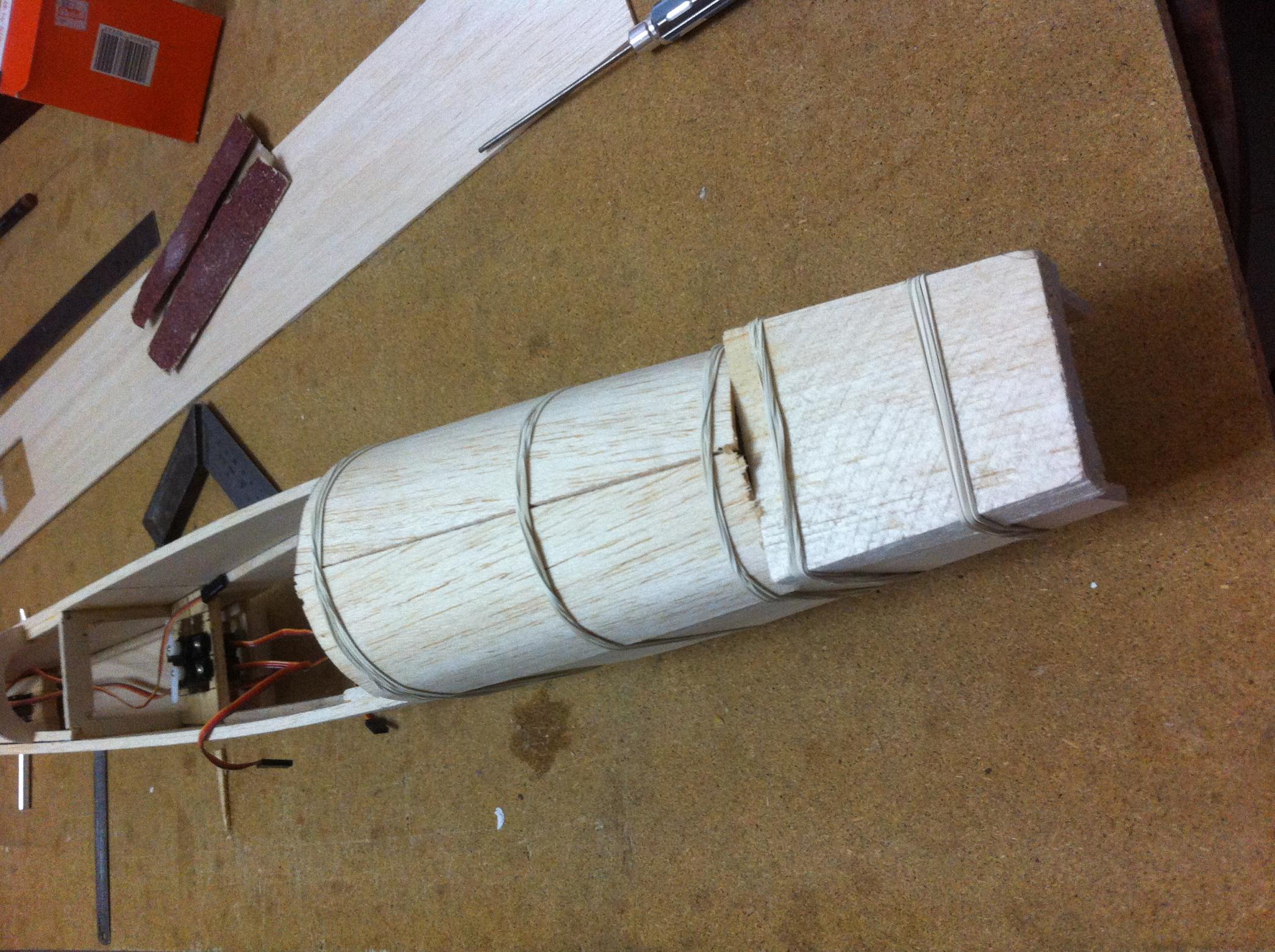

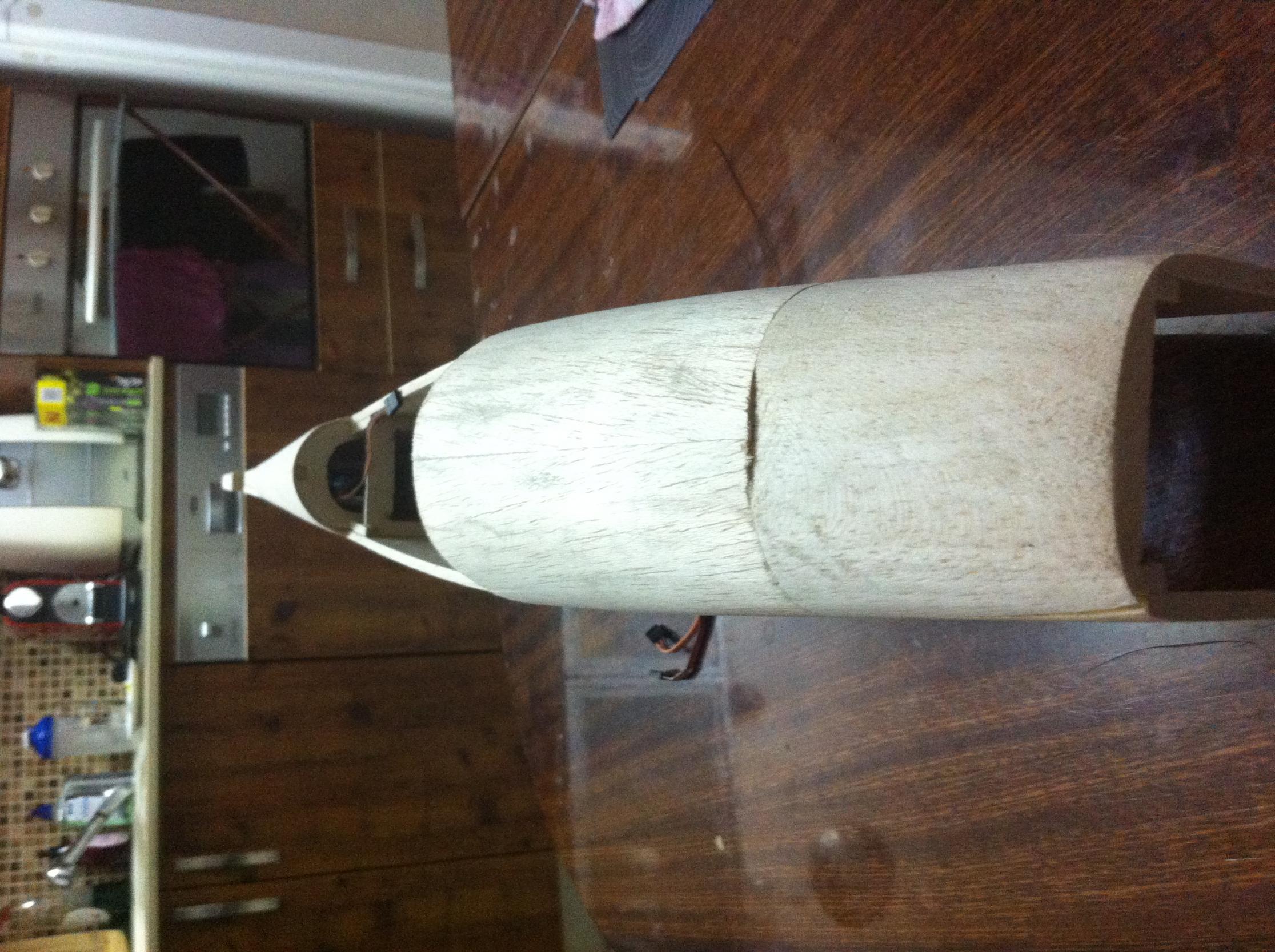

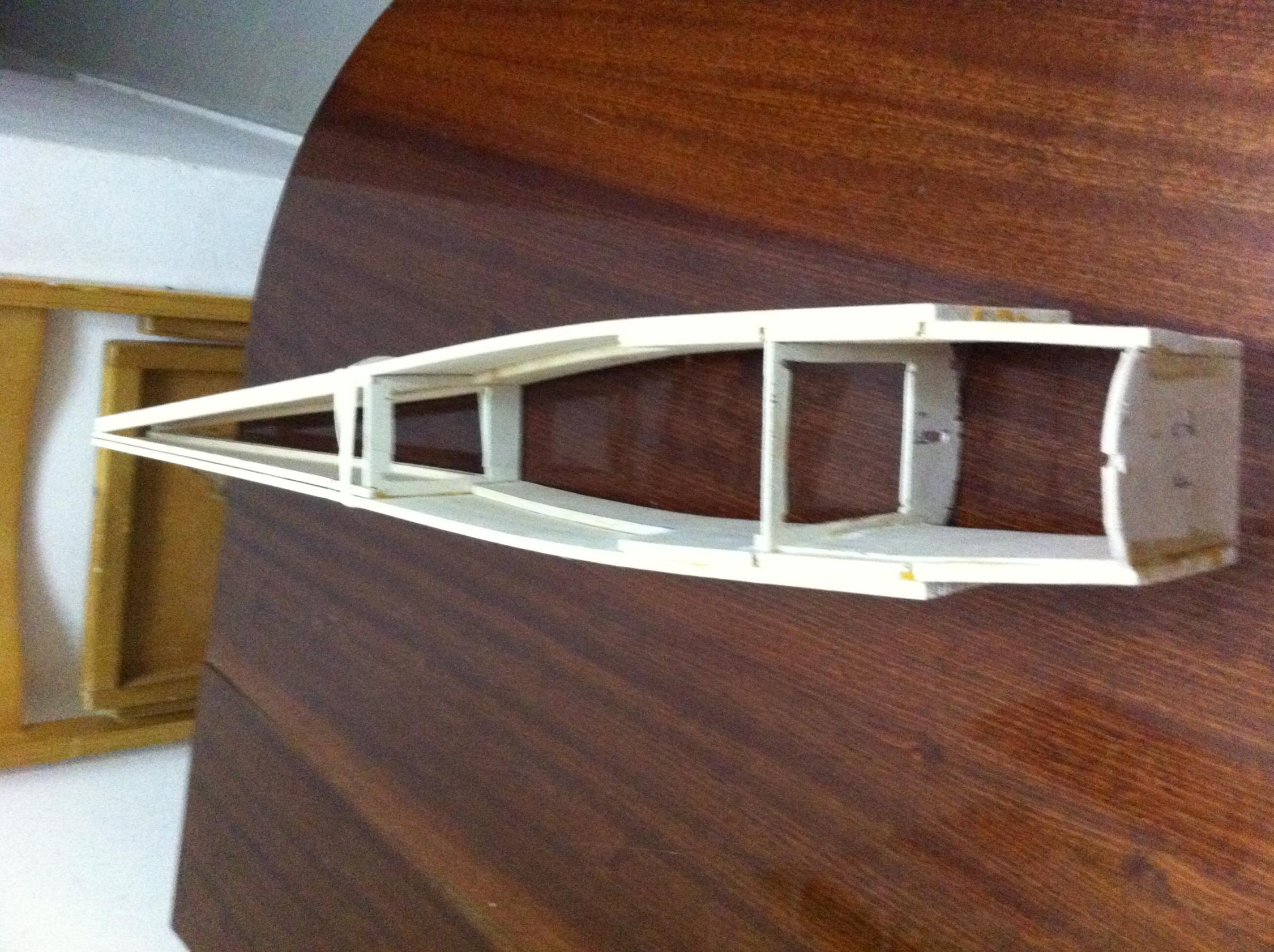

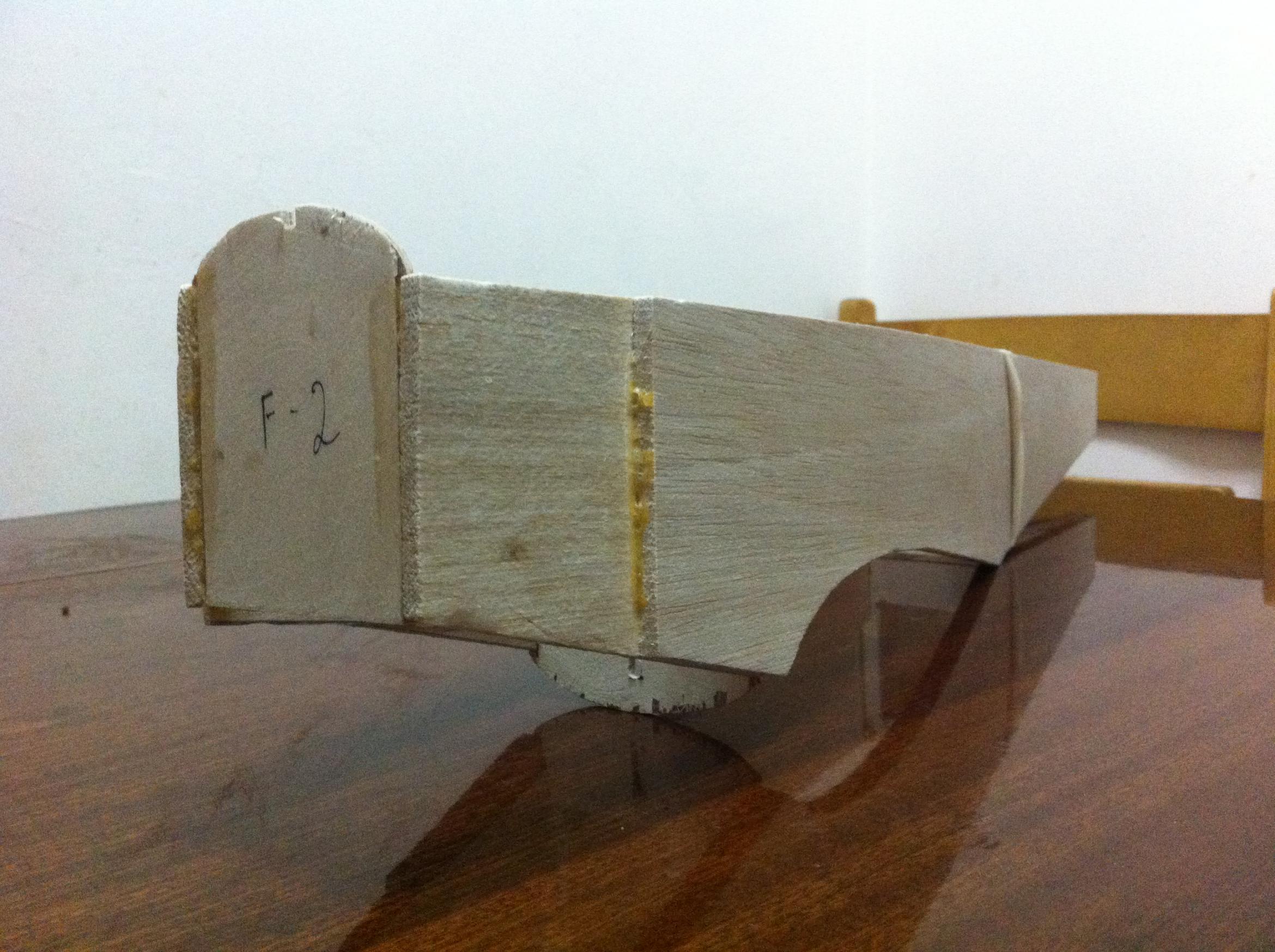

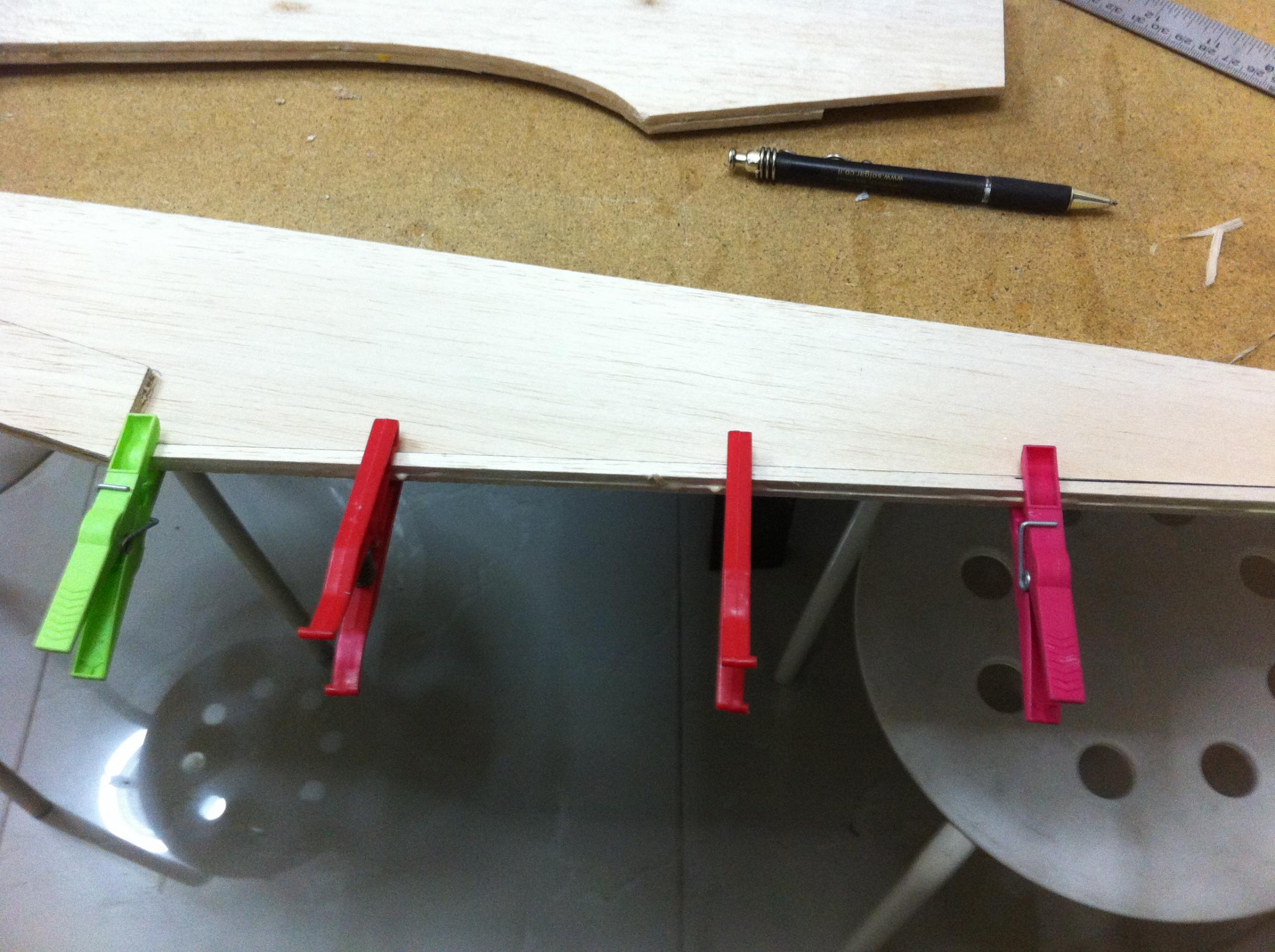

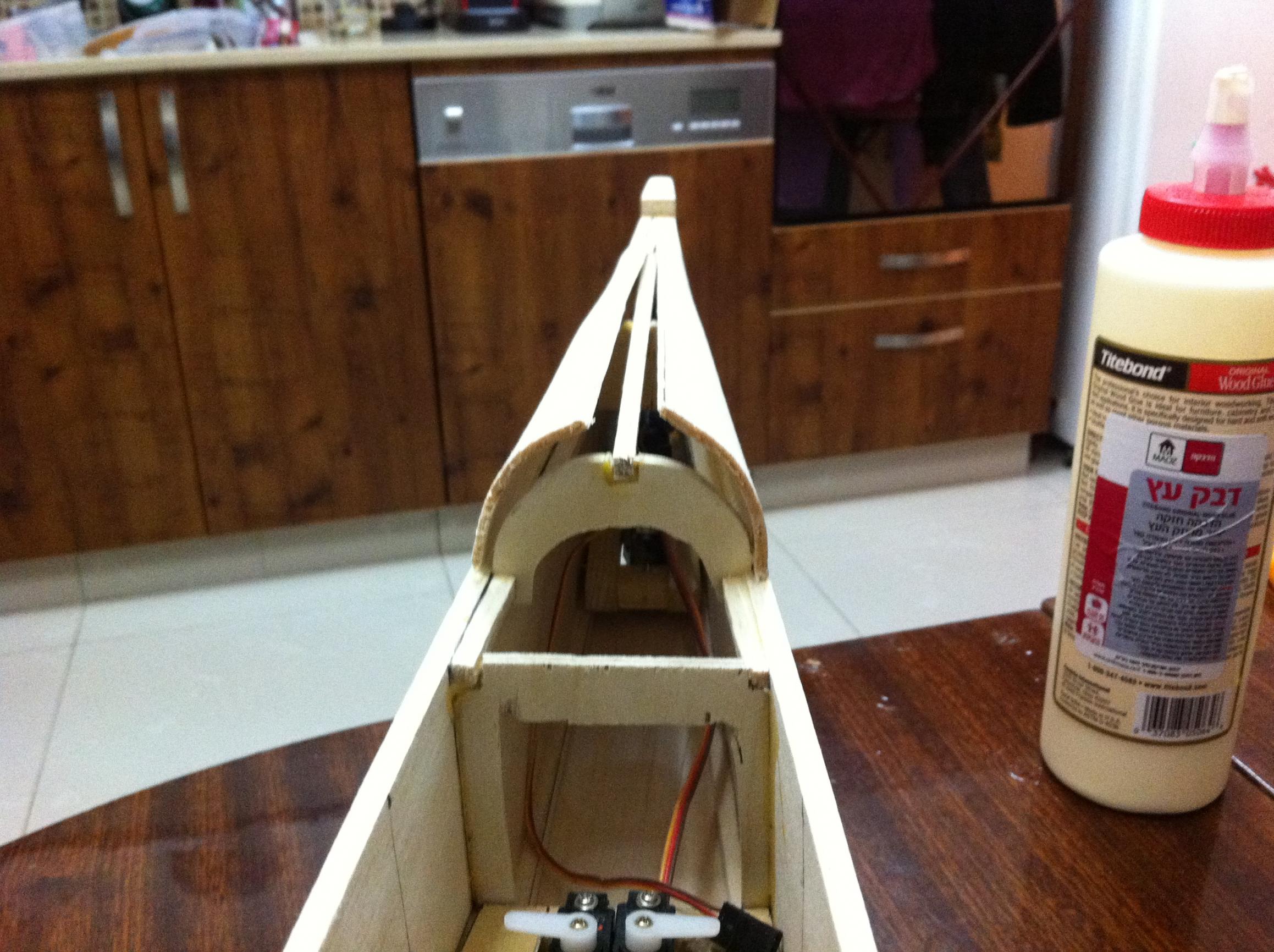

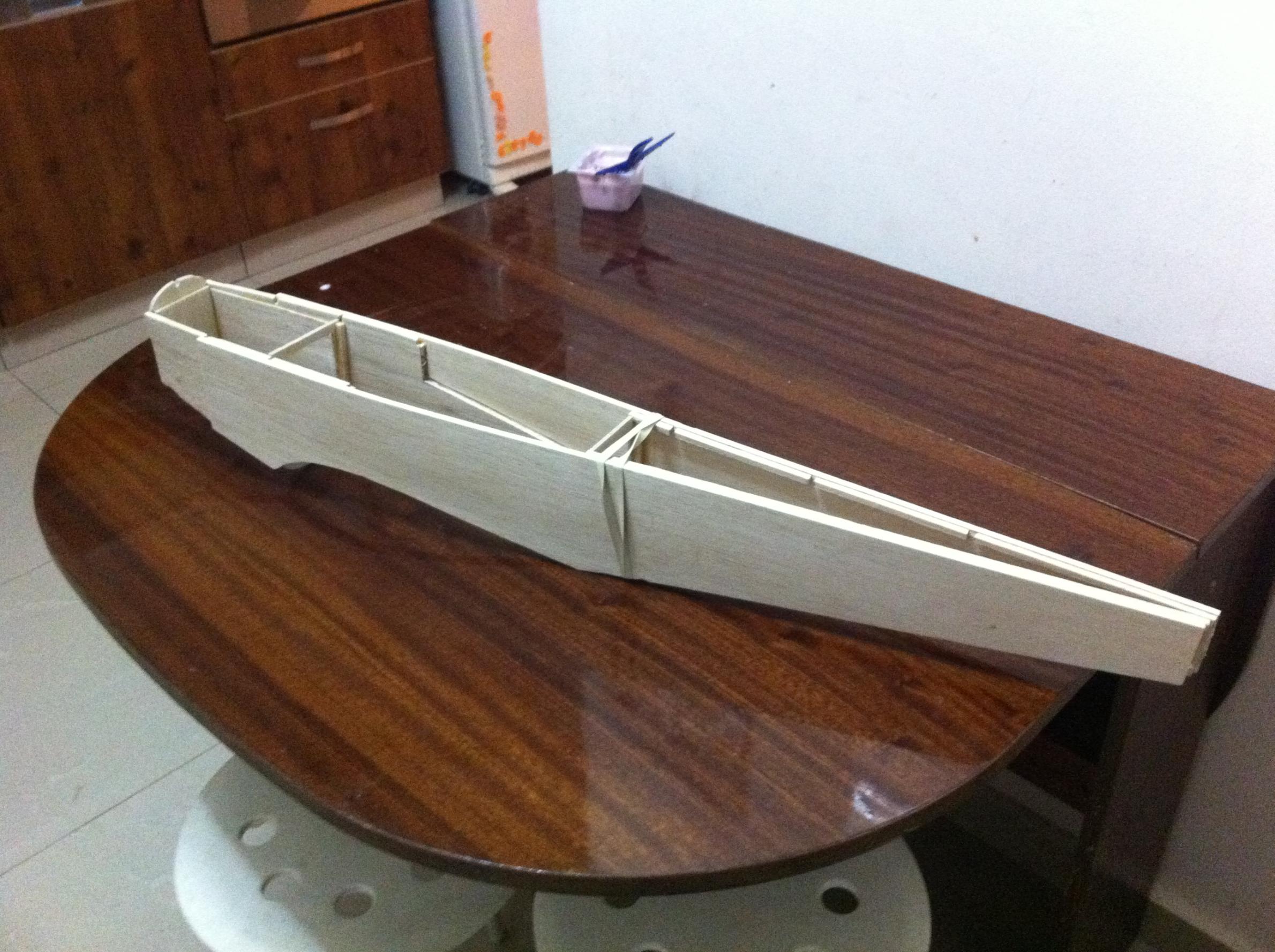

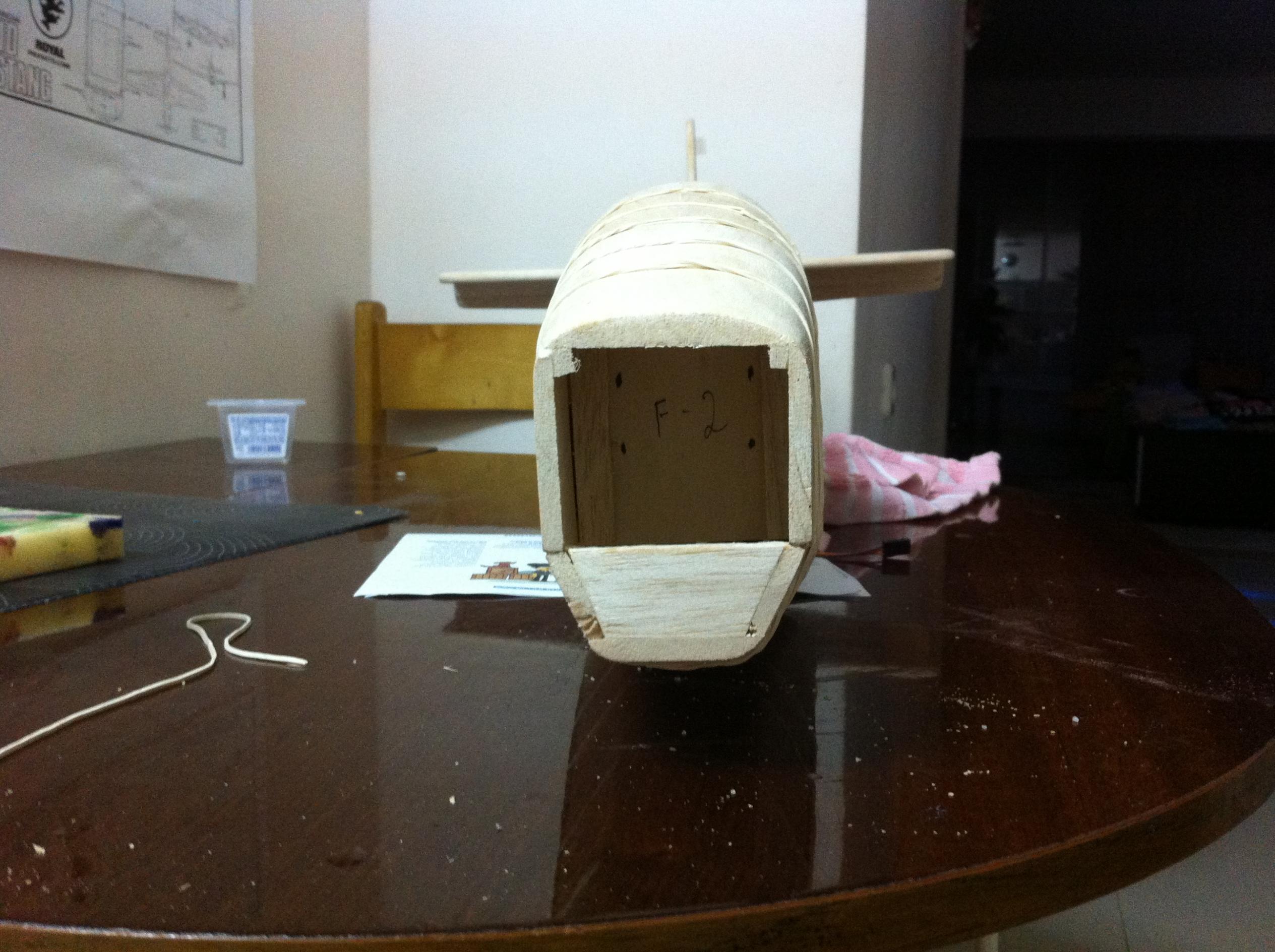

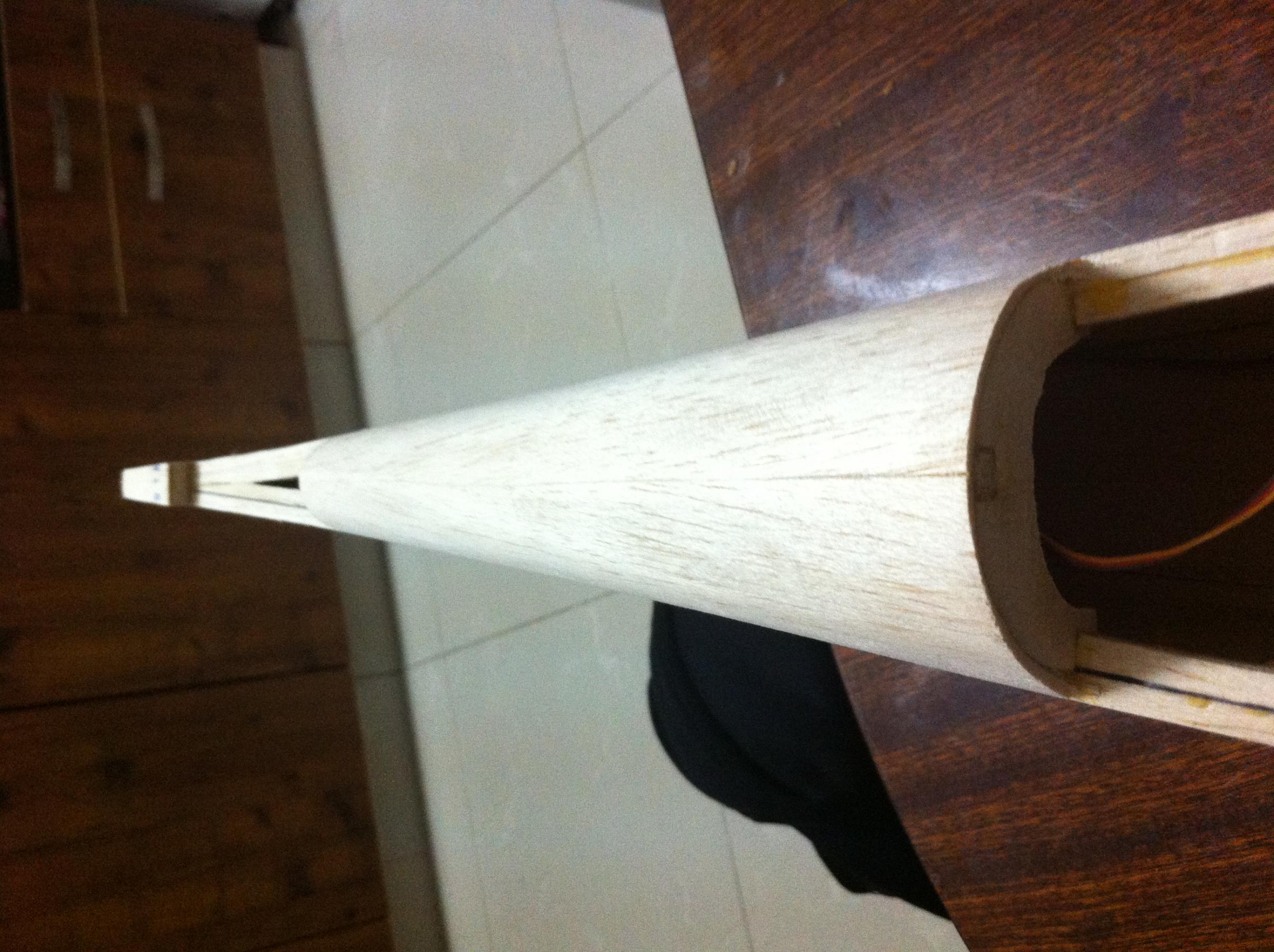

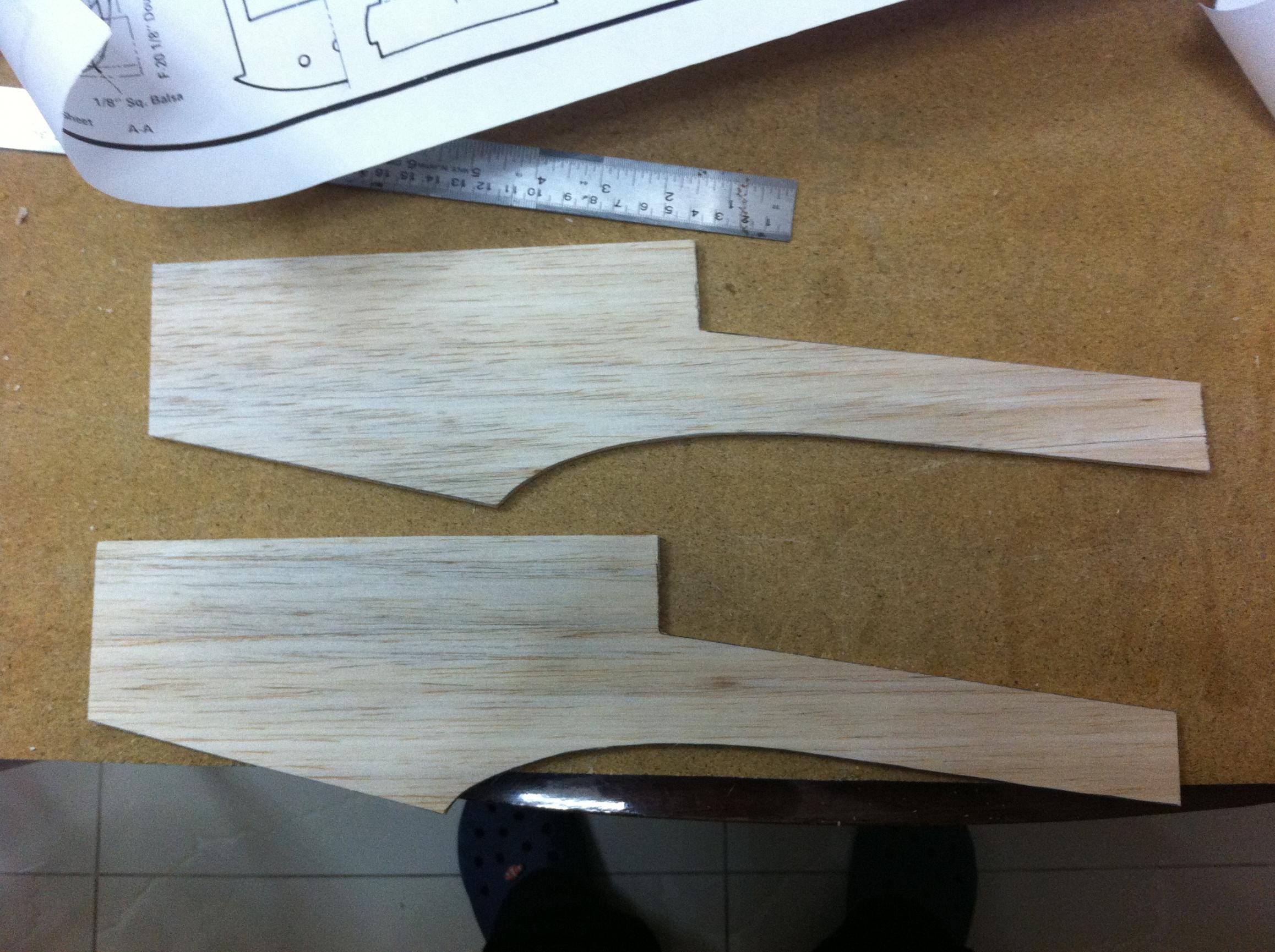

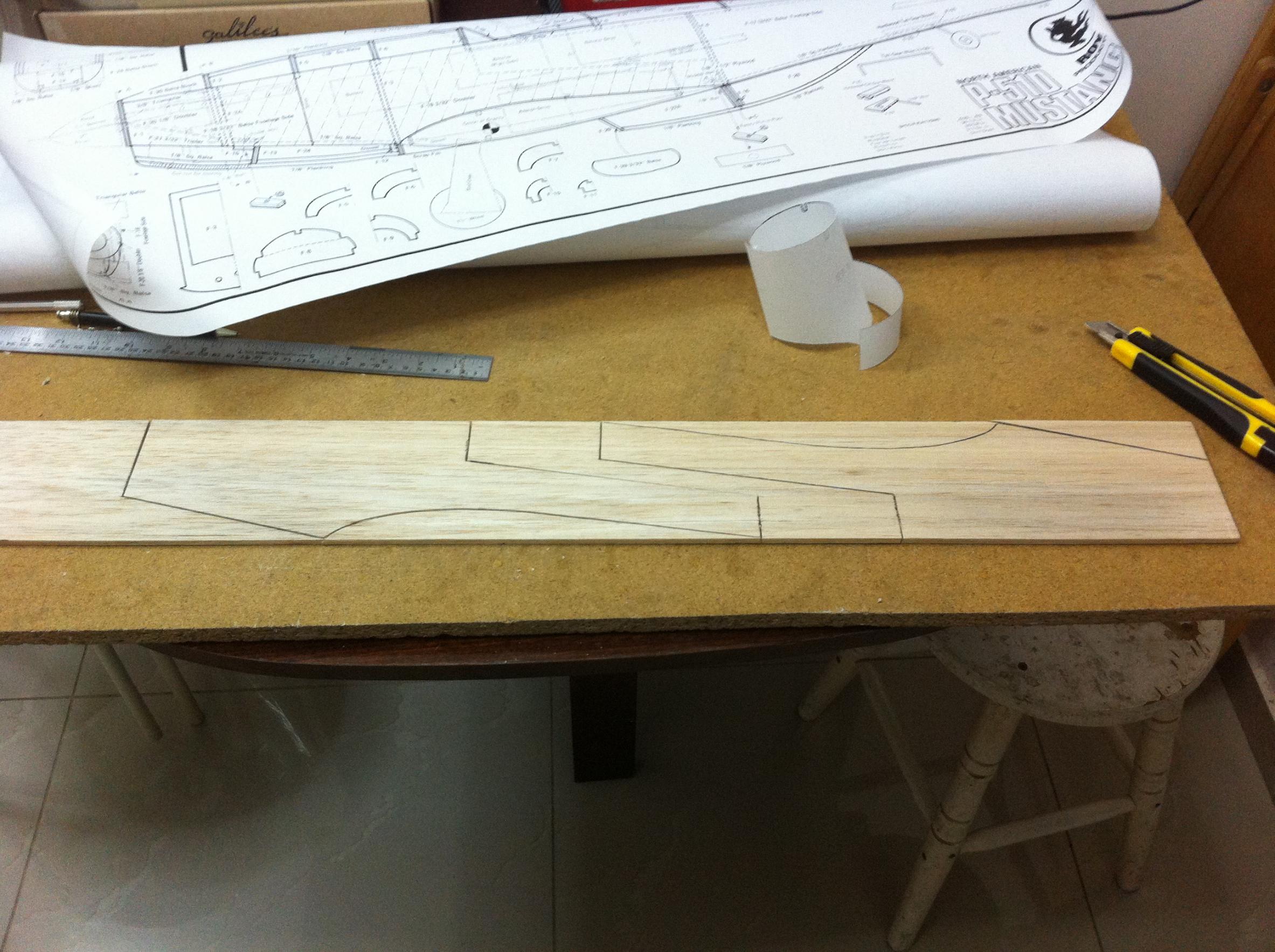

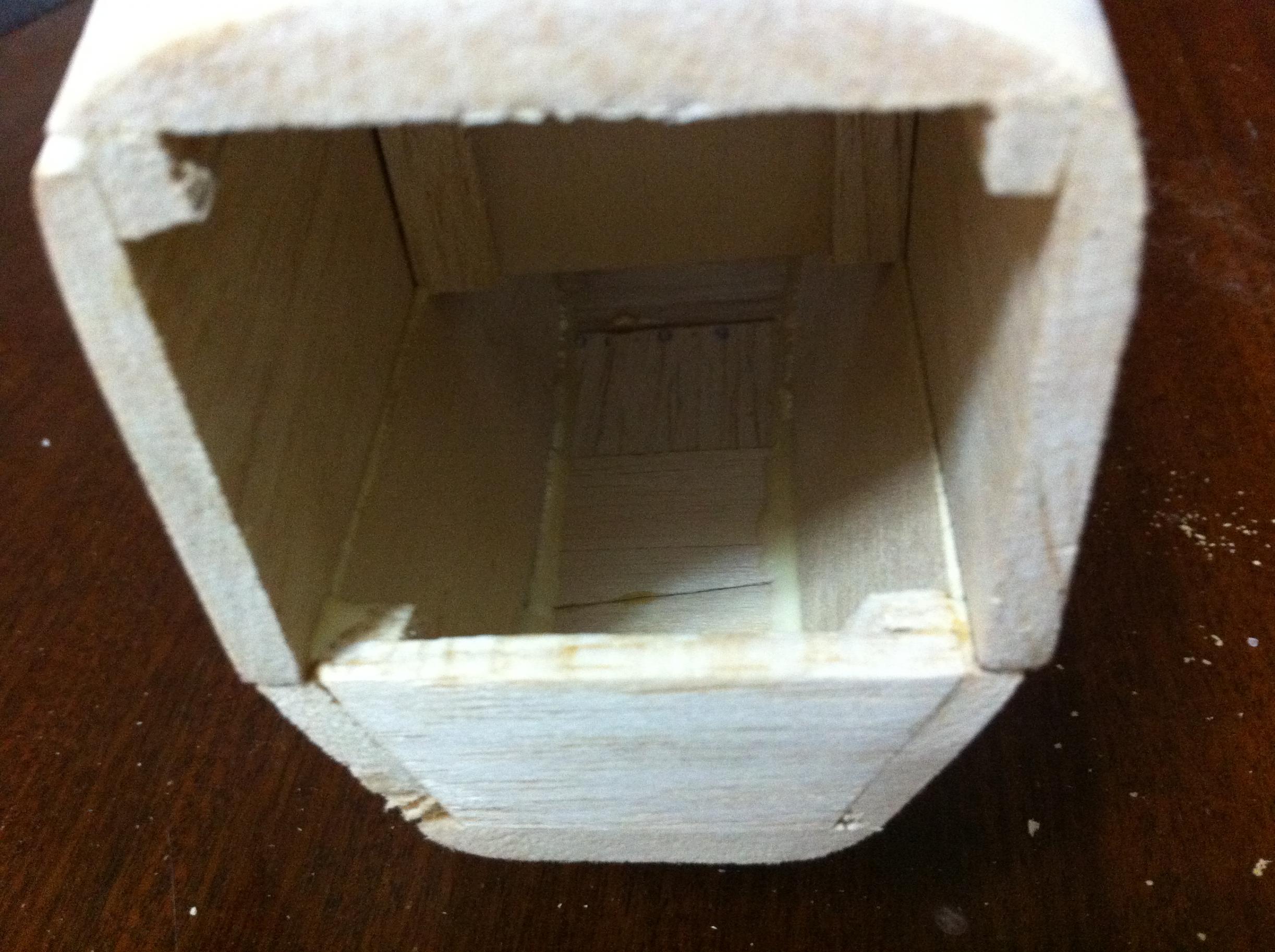

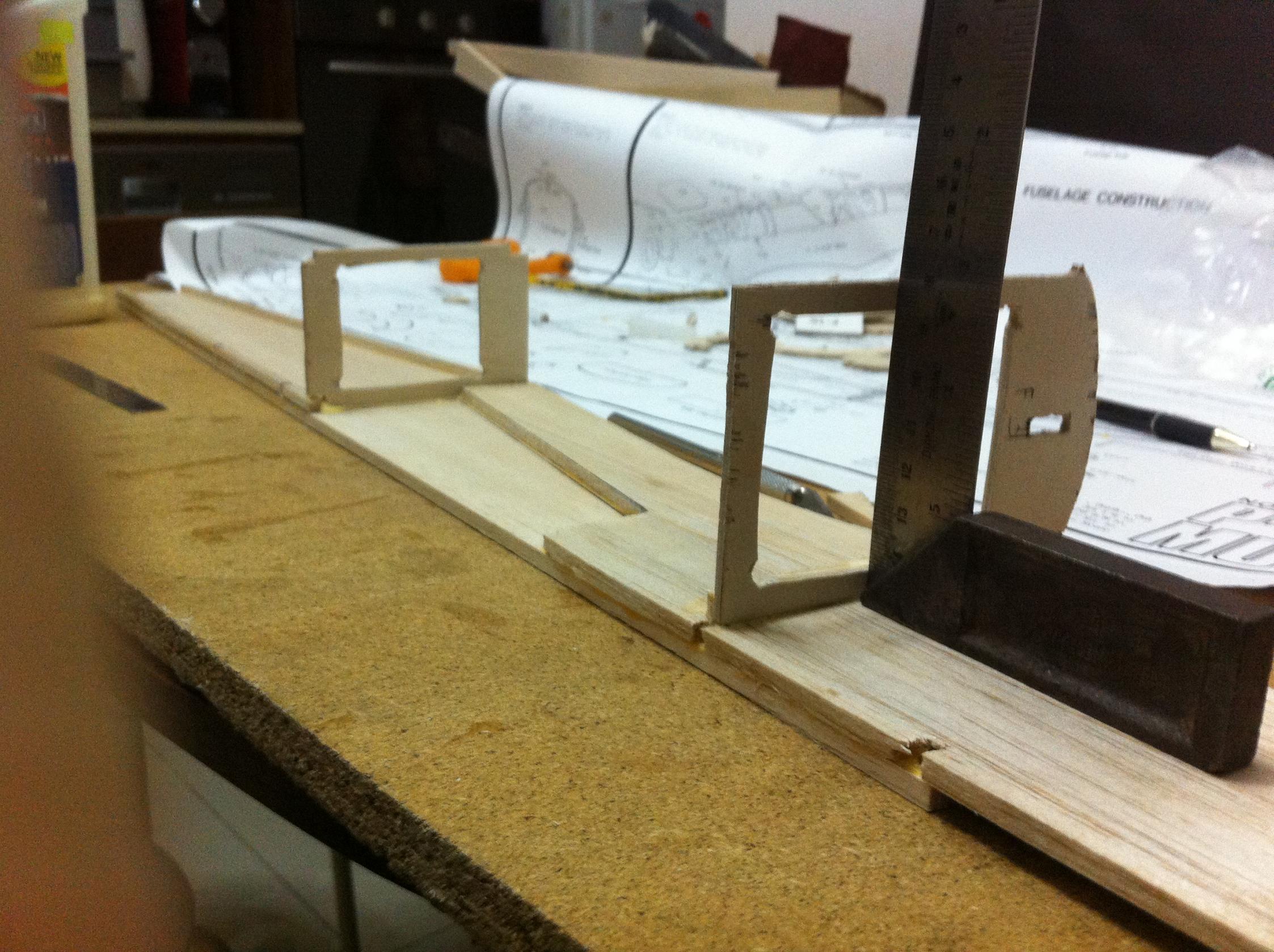

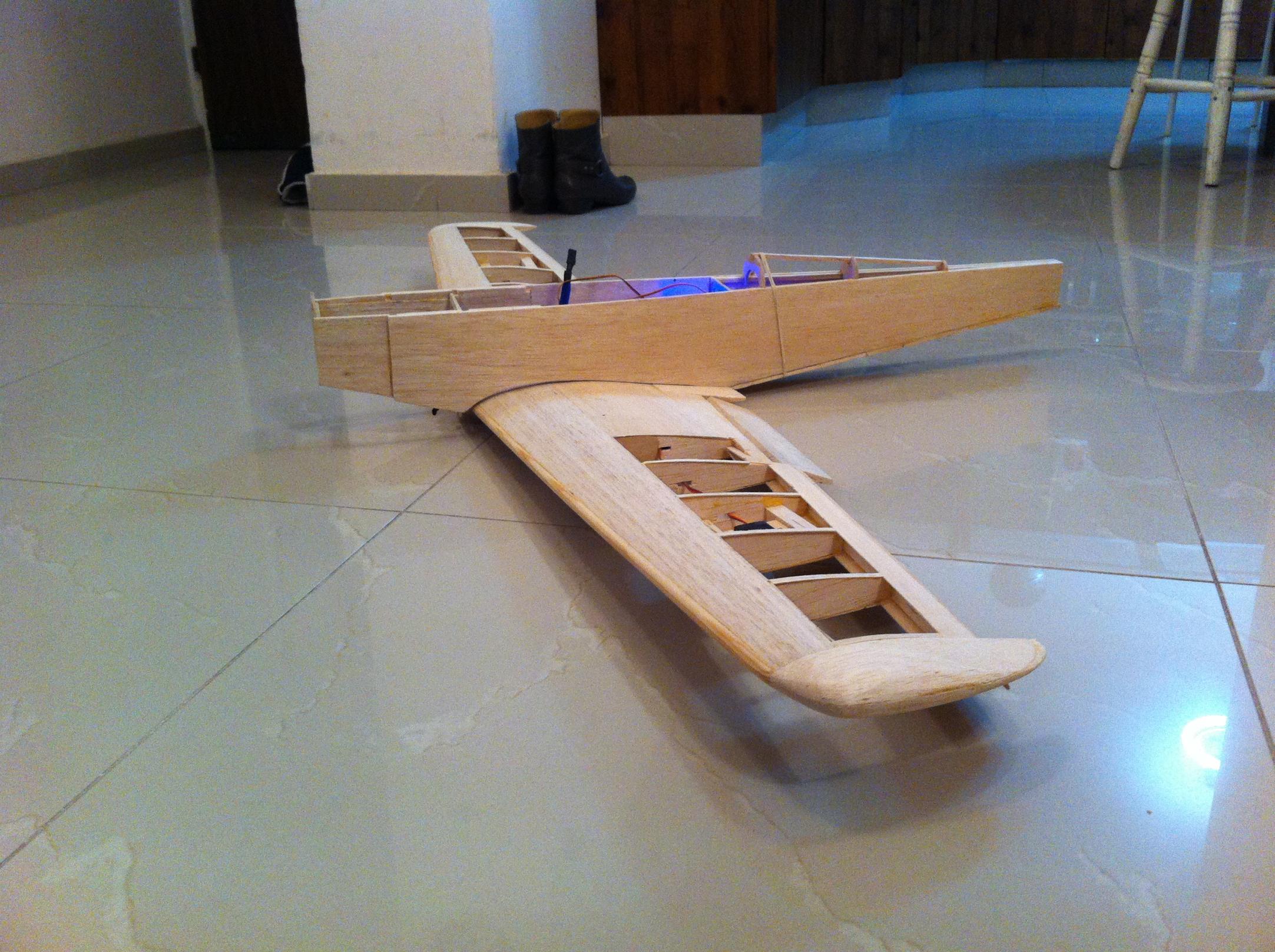

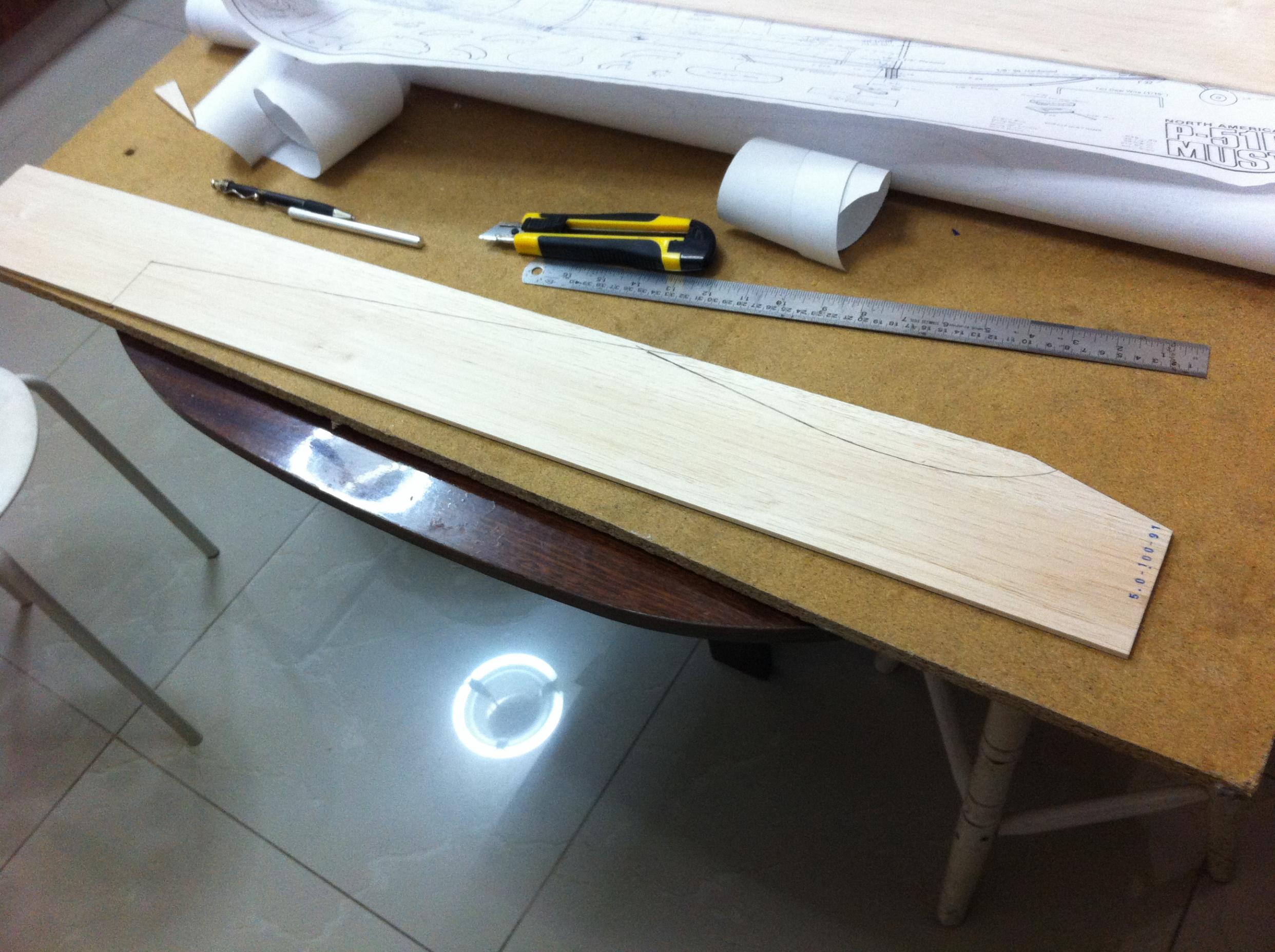

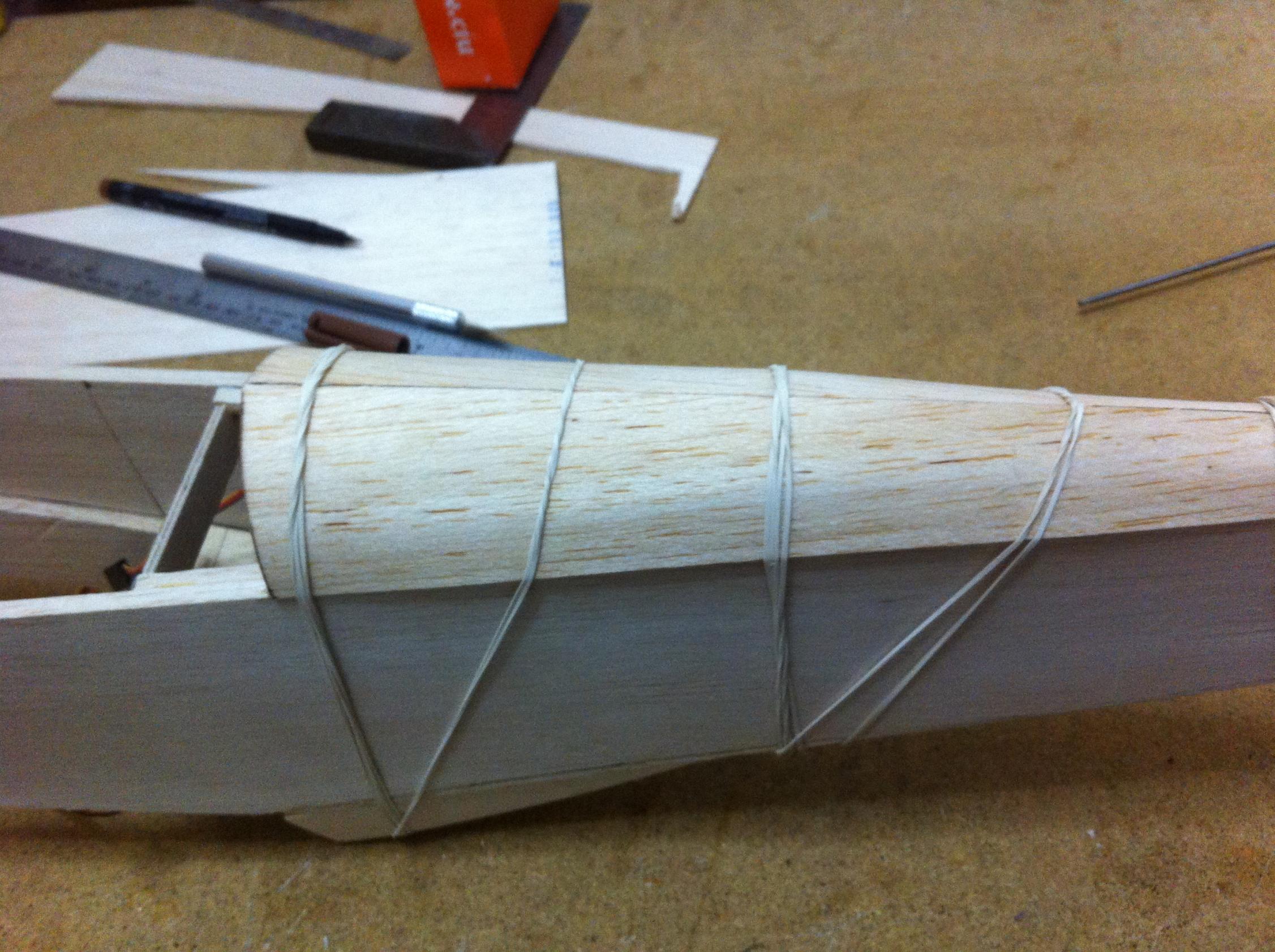

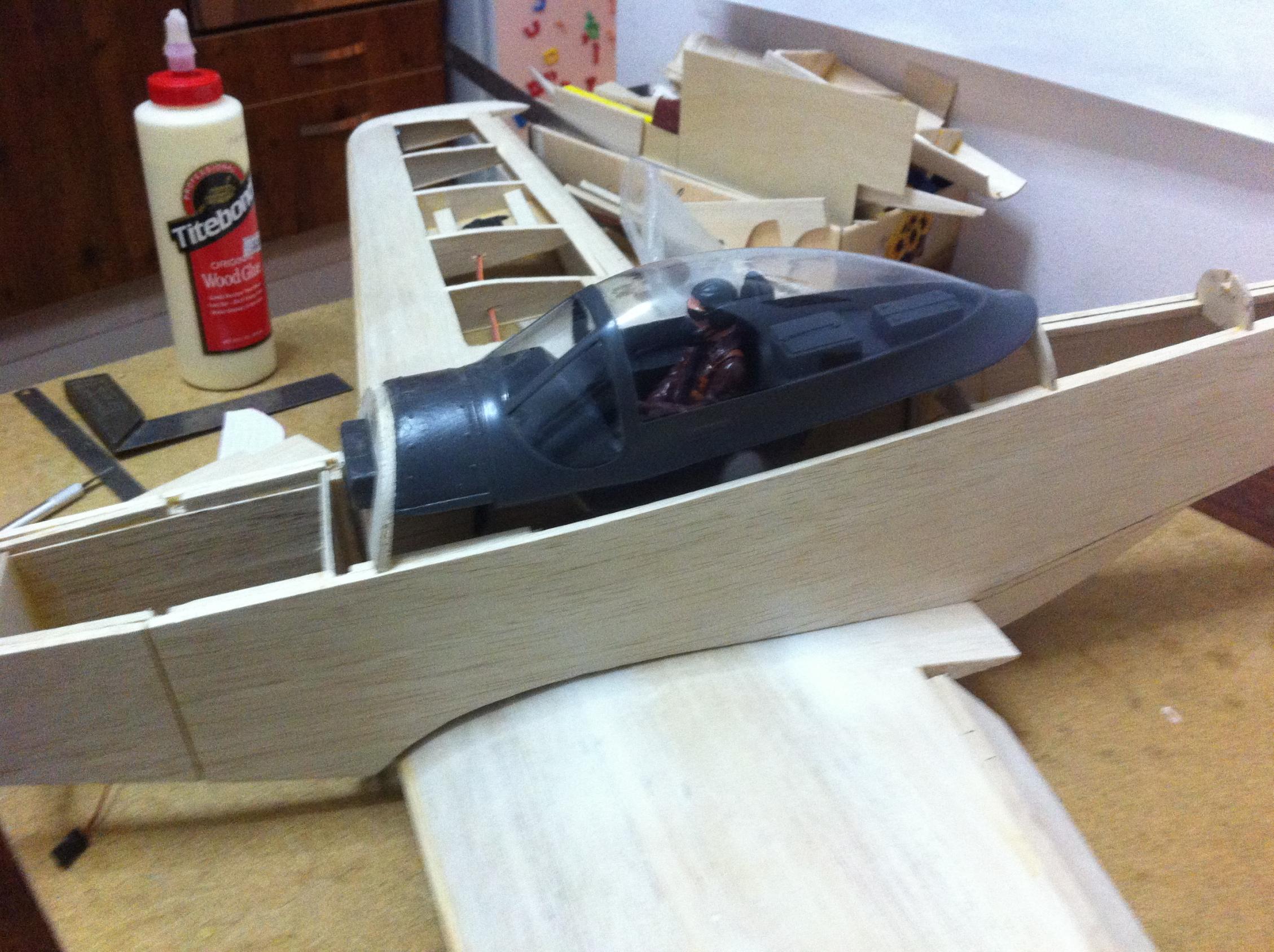

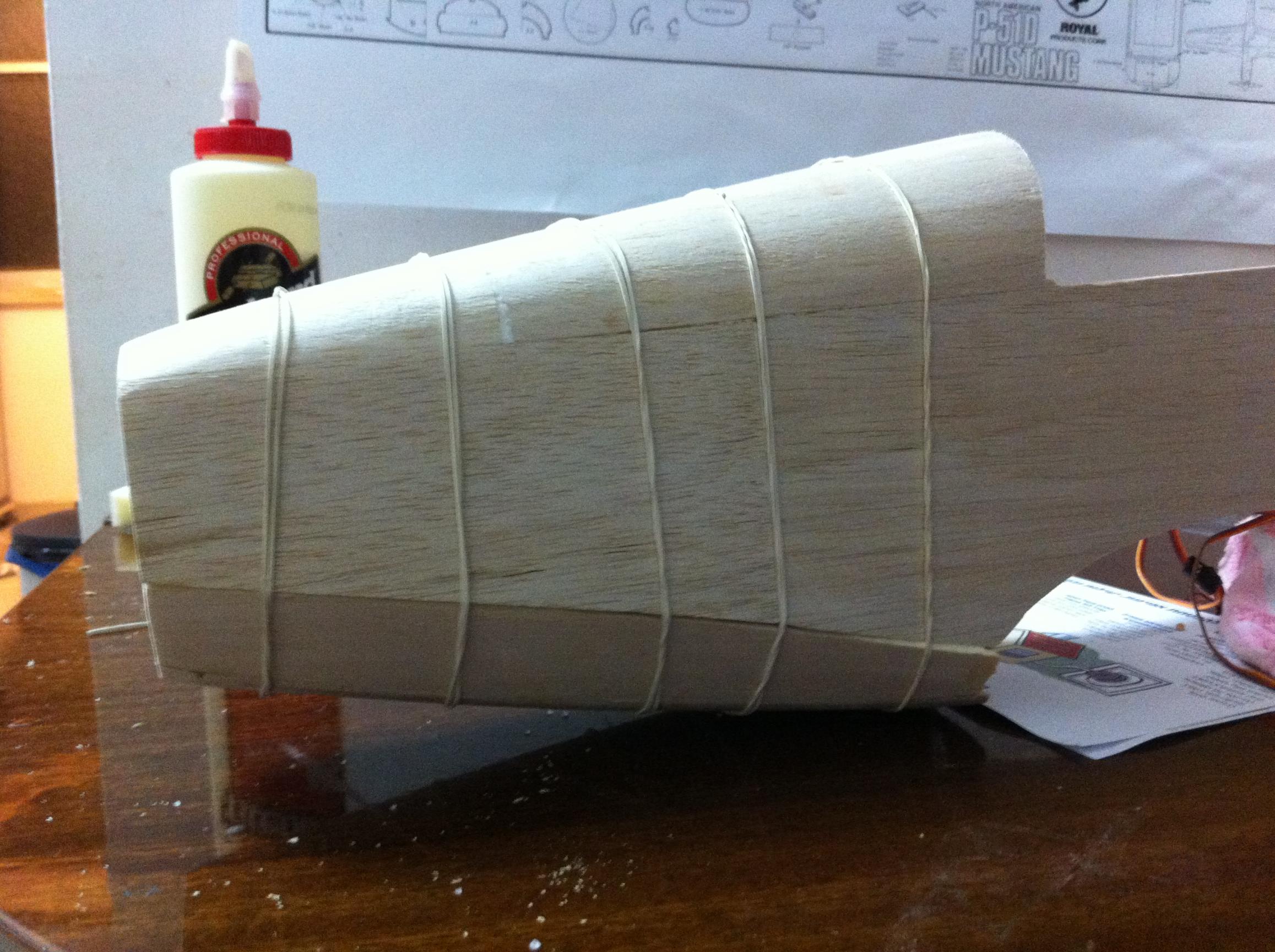

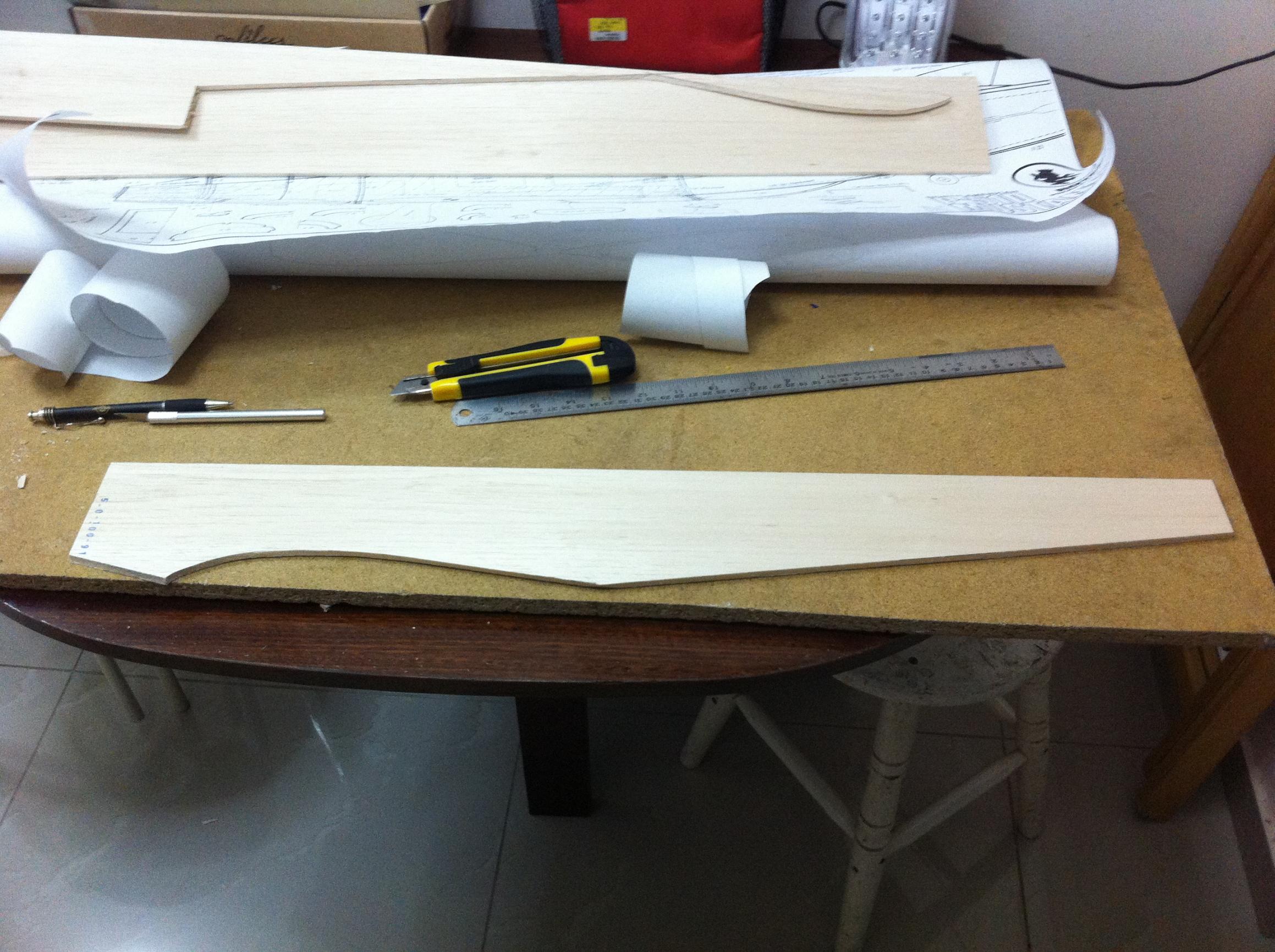

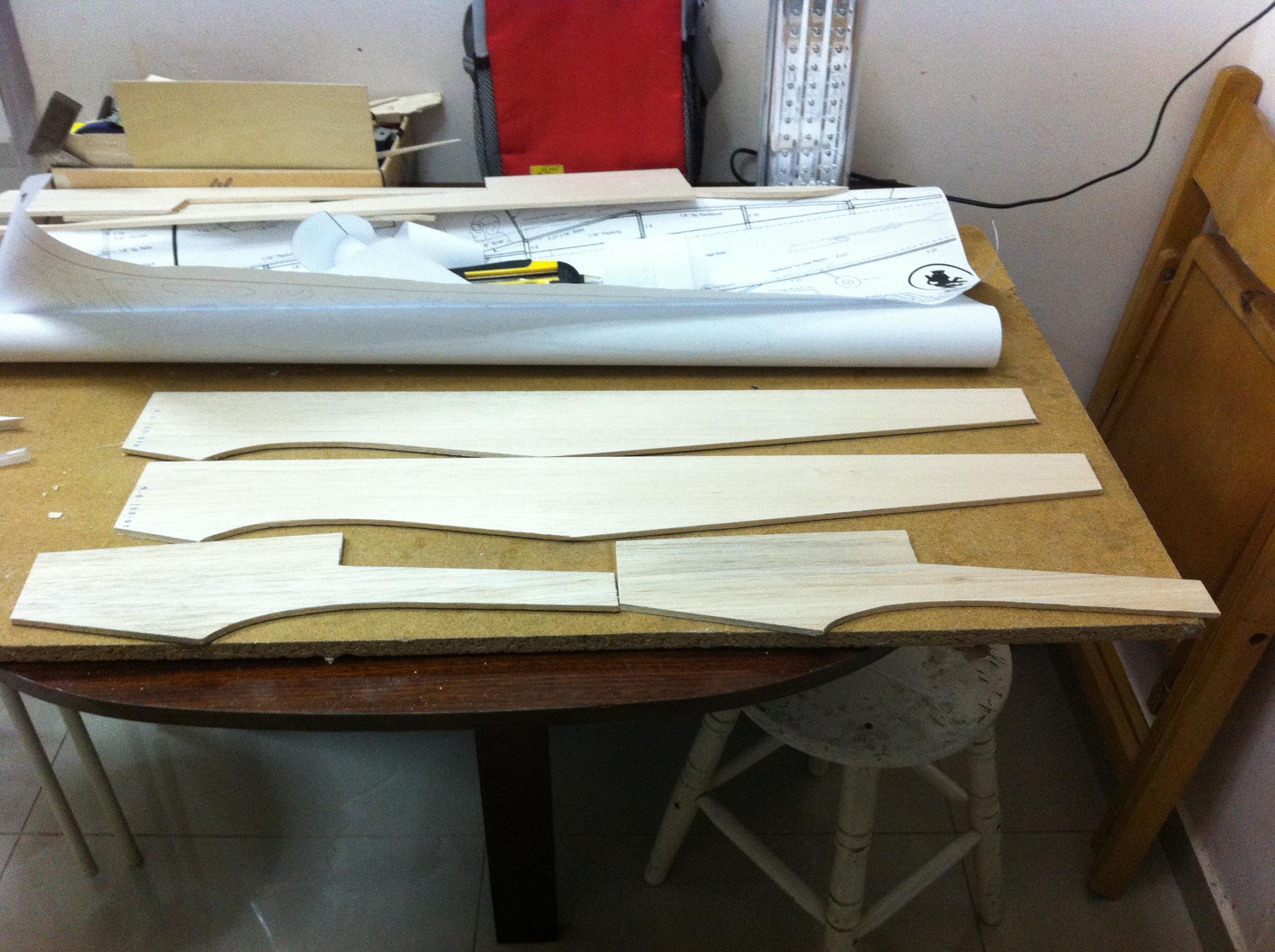

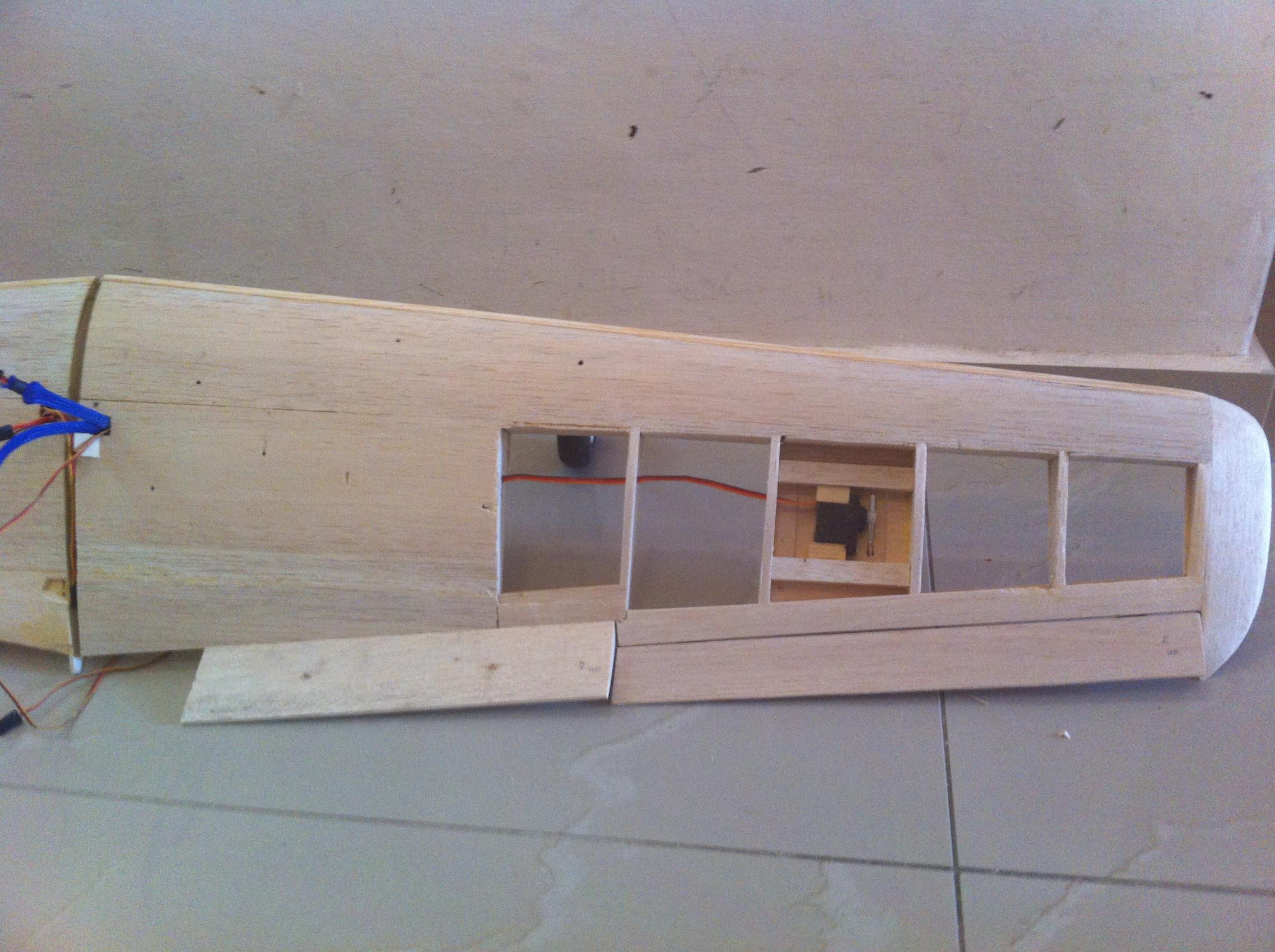

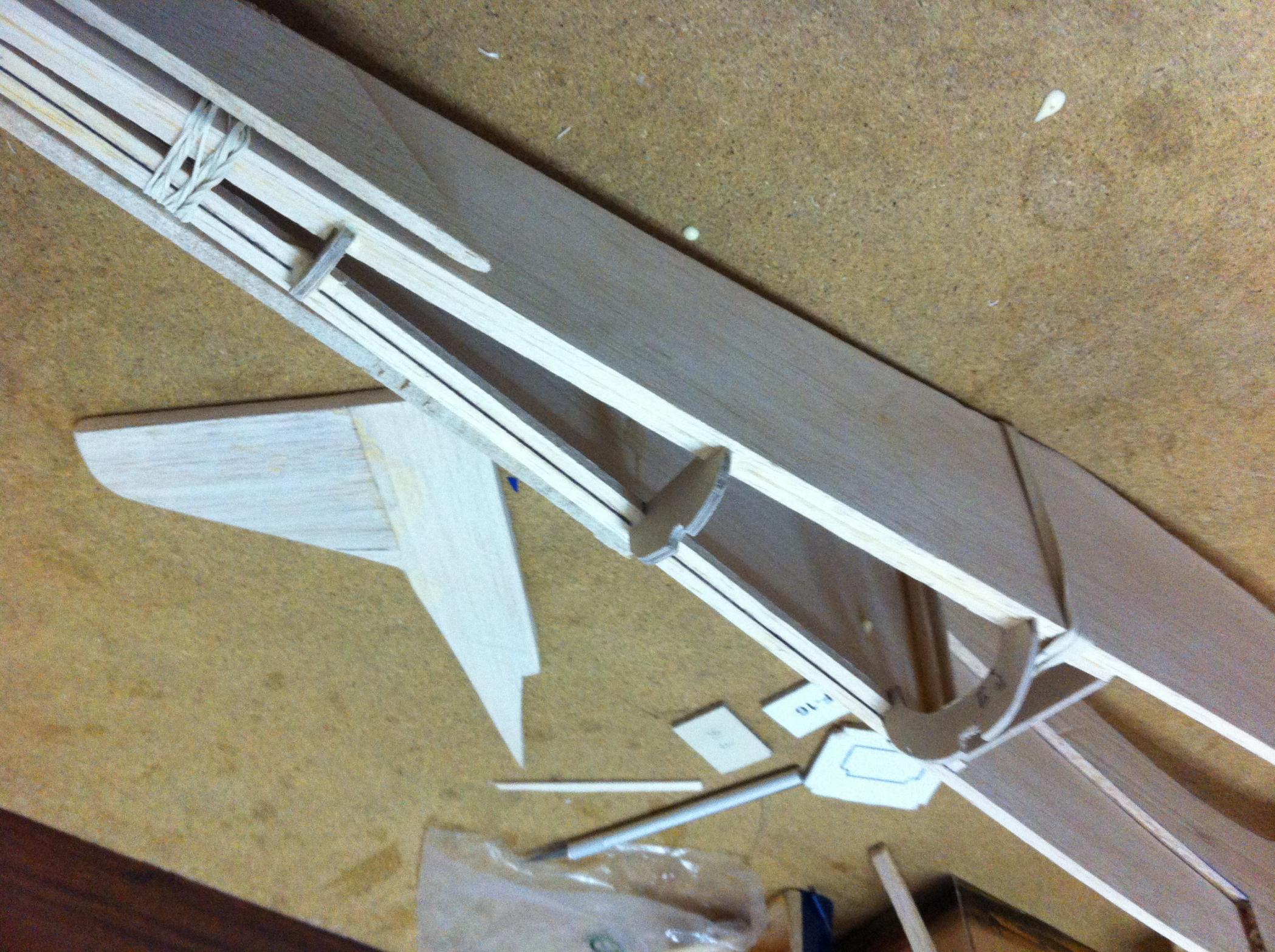

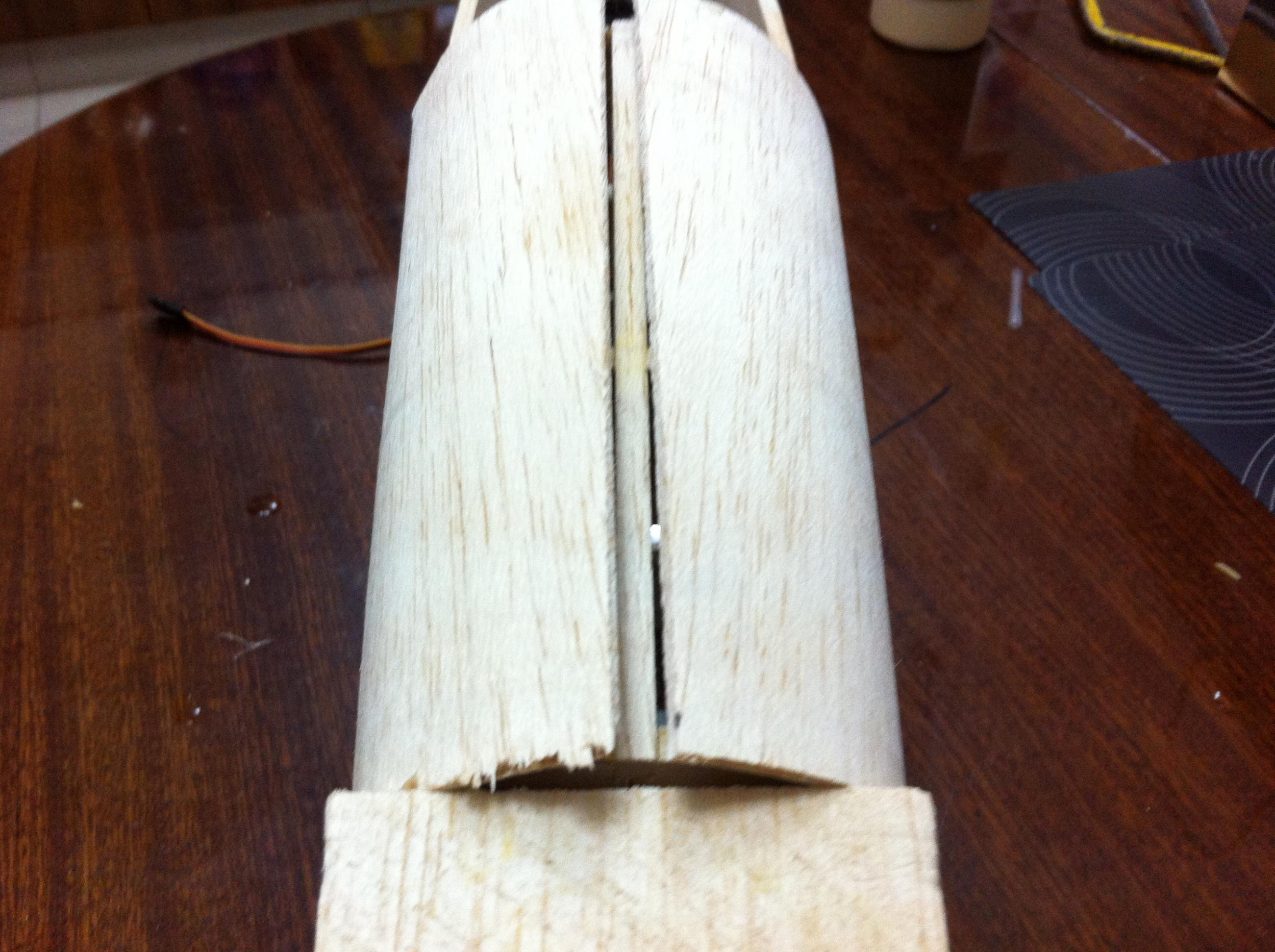

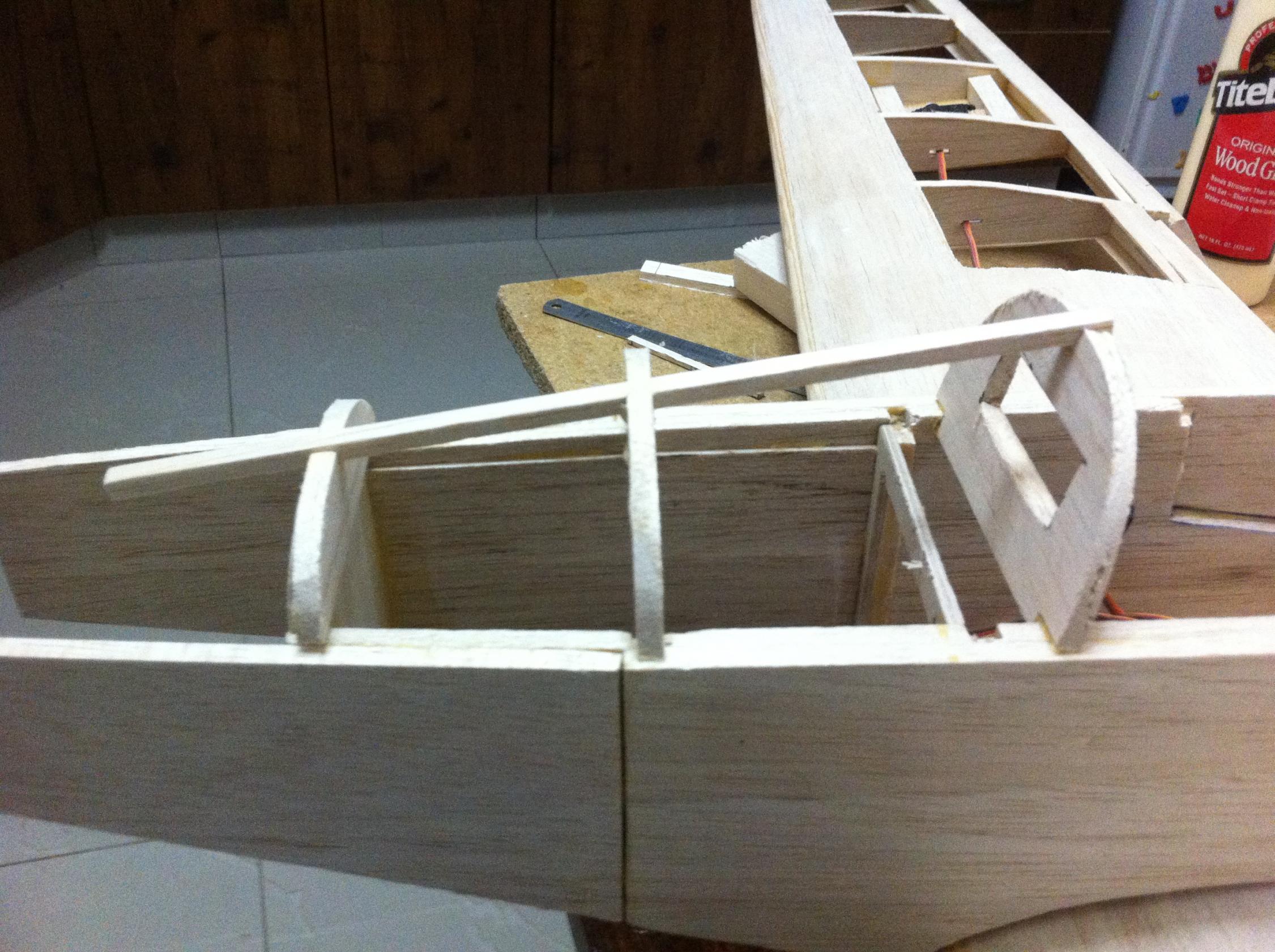

ועכשיו בנית גוף
קובץ מצורף 106494קובץ מצורף 106495קובץ מצורף 106496קובץ מצורף 106497קובץ מצורף 106498קובץ מצורף 106499קובץ מצורף 106500קובץ מצורף 106501קובץ מצורף 106502קובץ מצורף 106503קובץ מצורף 106504קובץ מצורף 106505קובץ מצורף 106506קובץ מצורף 106507קובץ מצורף 106508קובץ מצורף 106509קובץ מצורף 106510קובץ מצורף 106511קובץ מצורף 106512קובץ מצורף 106513קובץ מצורף 106514קובץ מצורף 106515קובץ מצורף 106516קובץ מצורף 106517קובץ מצורף 106518קובץ מצורף 106519קובץ מצורף 106520קובץ מצורף 106521קובץ מצורף 106522קובץ מצורף 106523קובץ מצורף 106524קובץ מצורף 106525קובץ מצורף 106526קובץ מצורף 106527קובץ מצורף 106528קובץ מצורף 106529קובץ מצורף 106530קובץ מצורף 106531קובץ מצורף 106532קובץ מצורף 106533

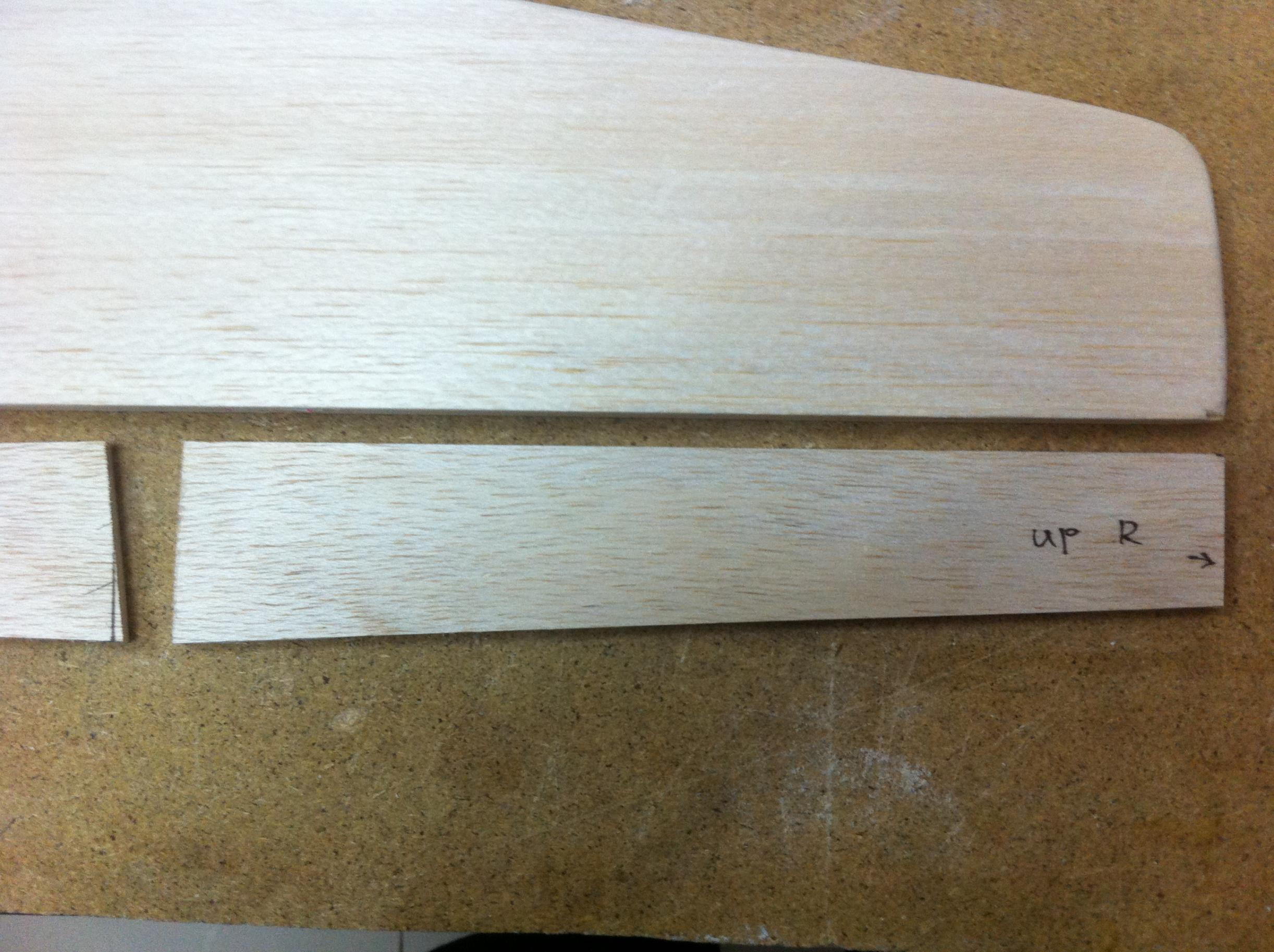

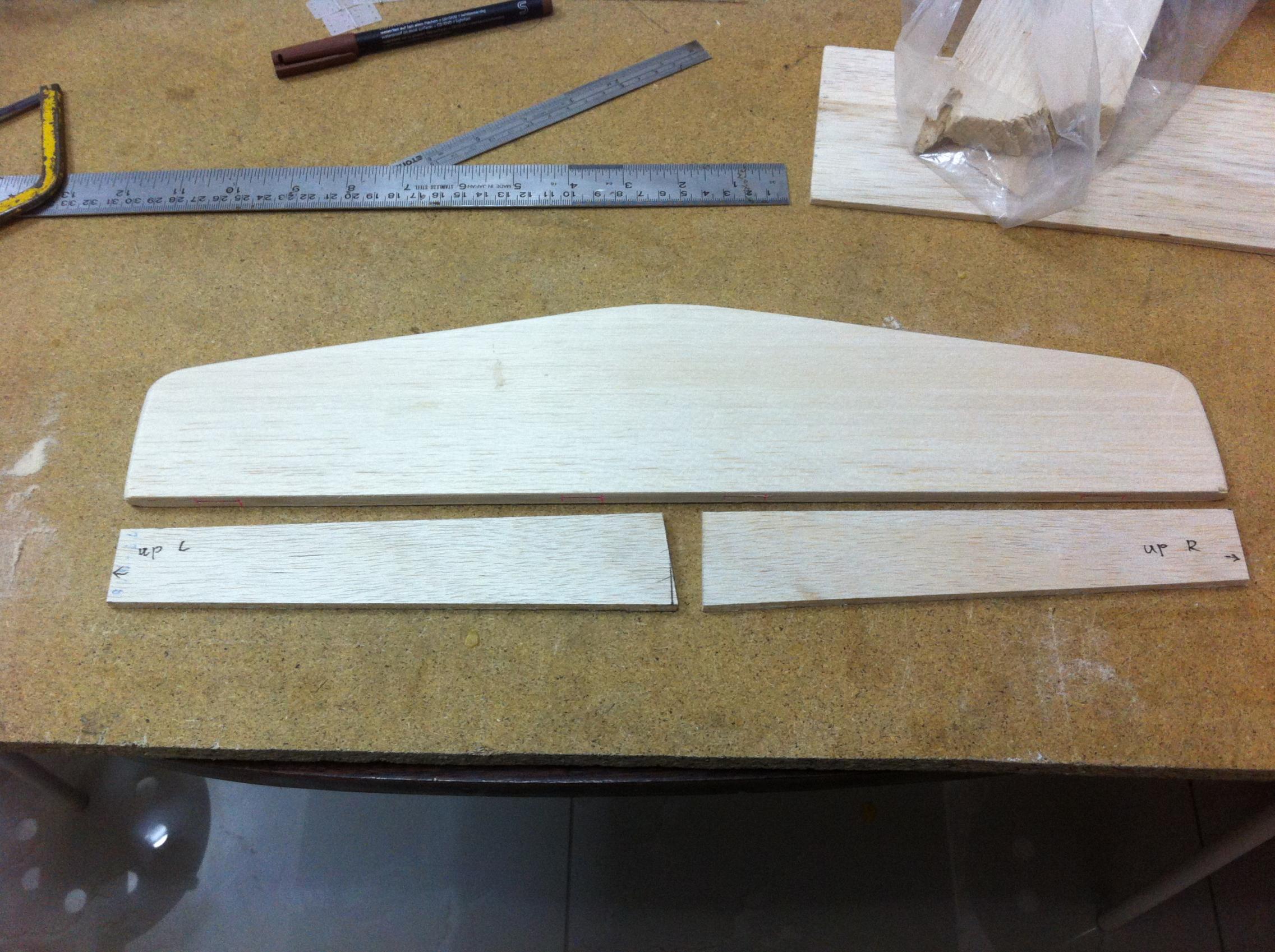

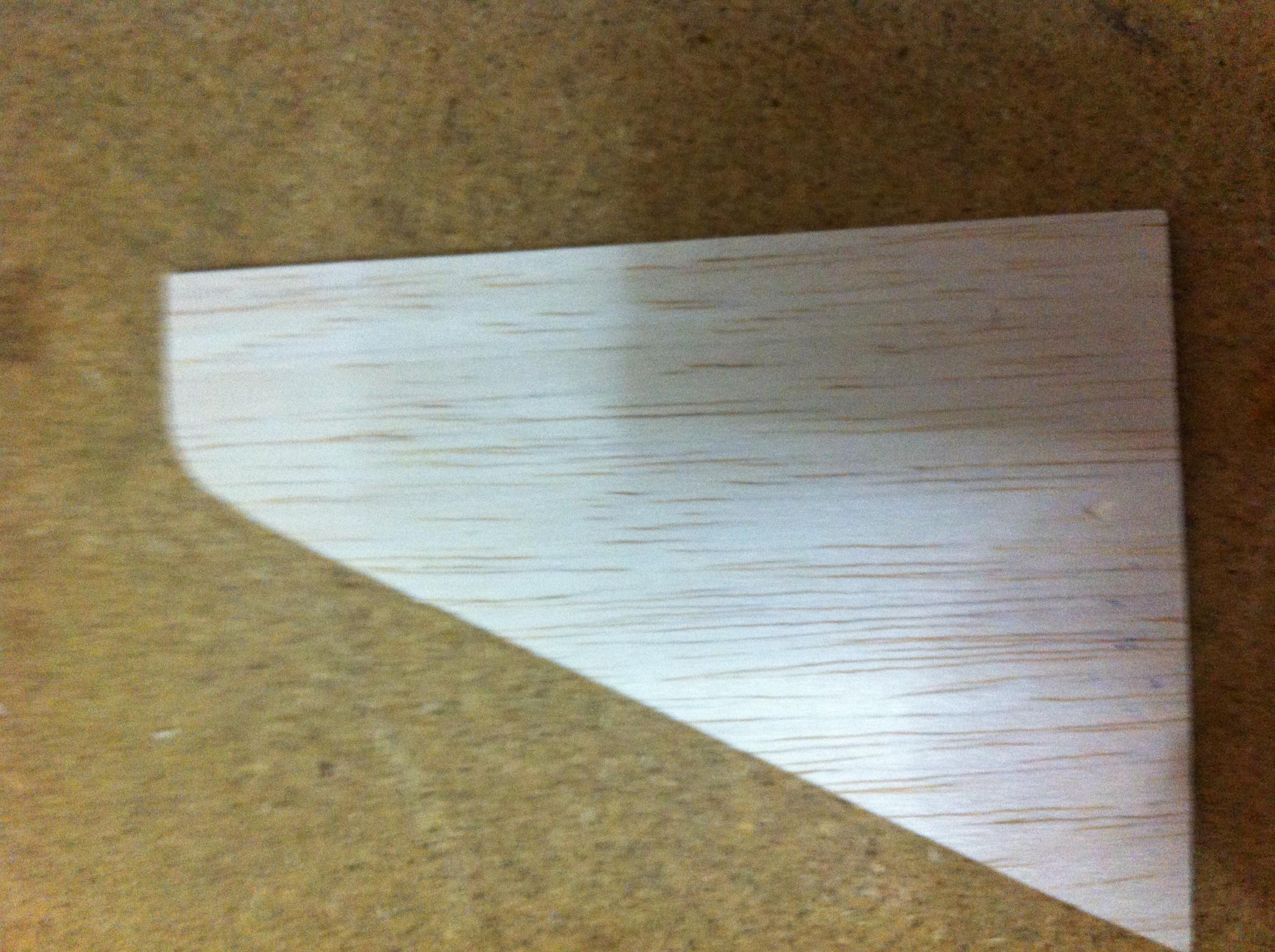

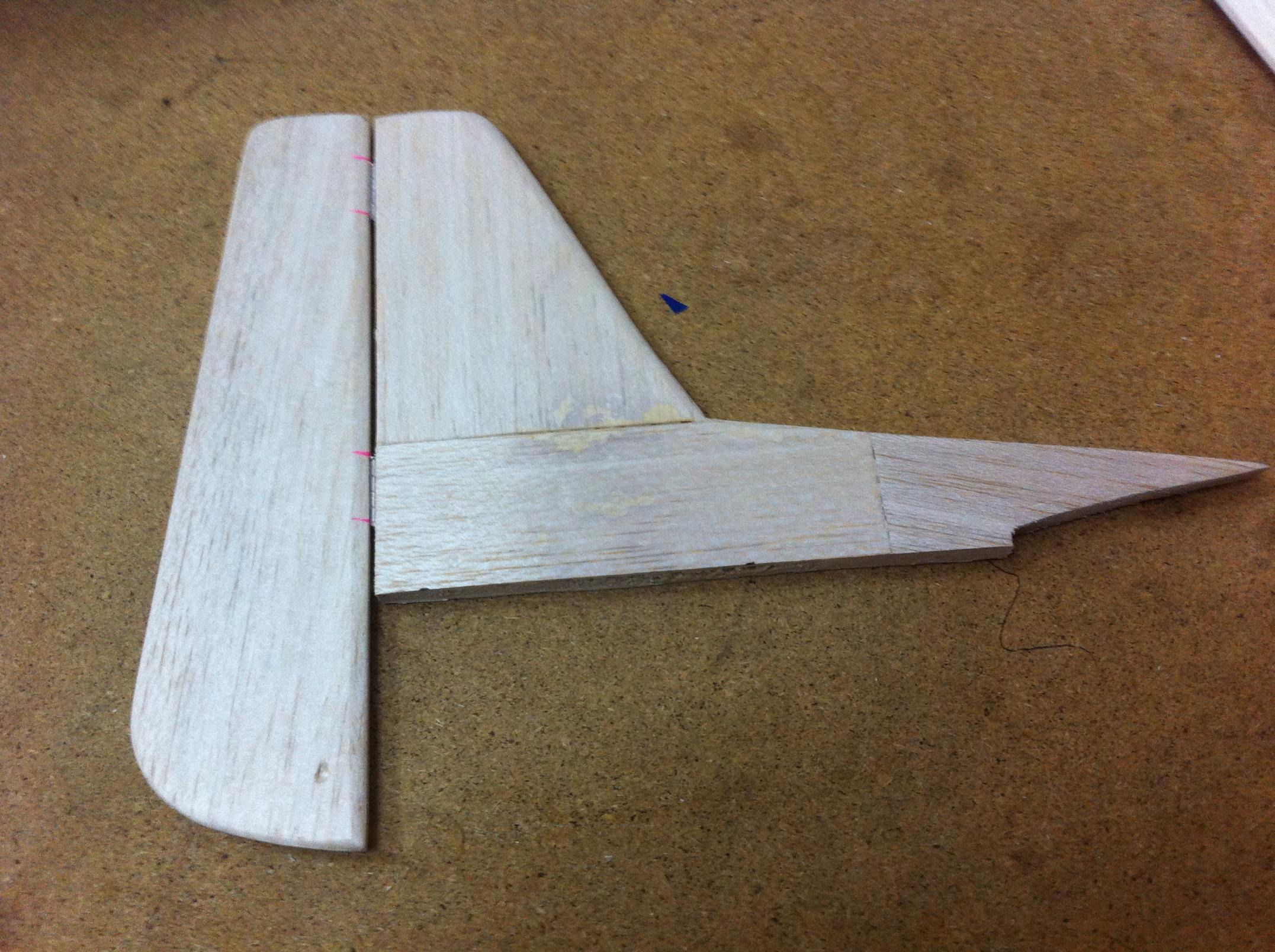

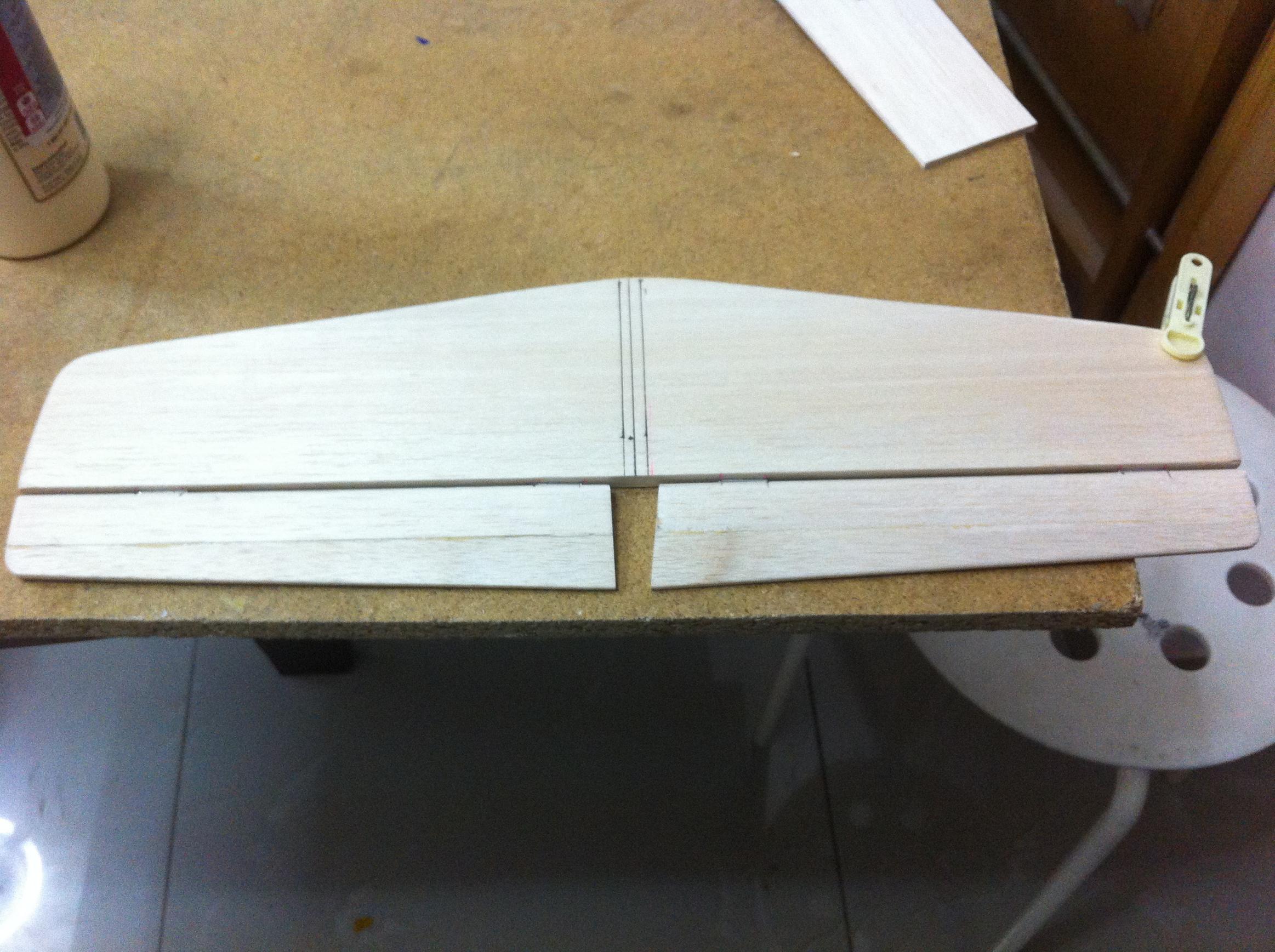

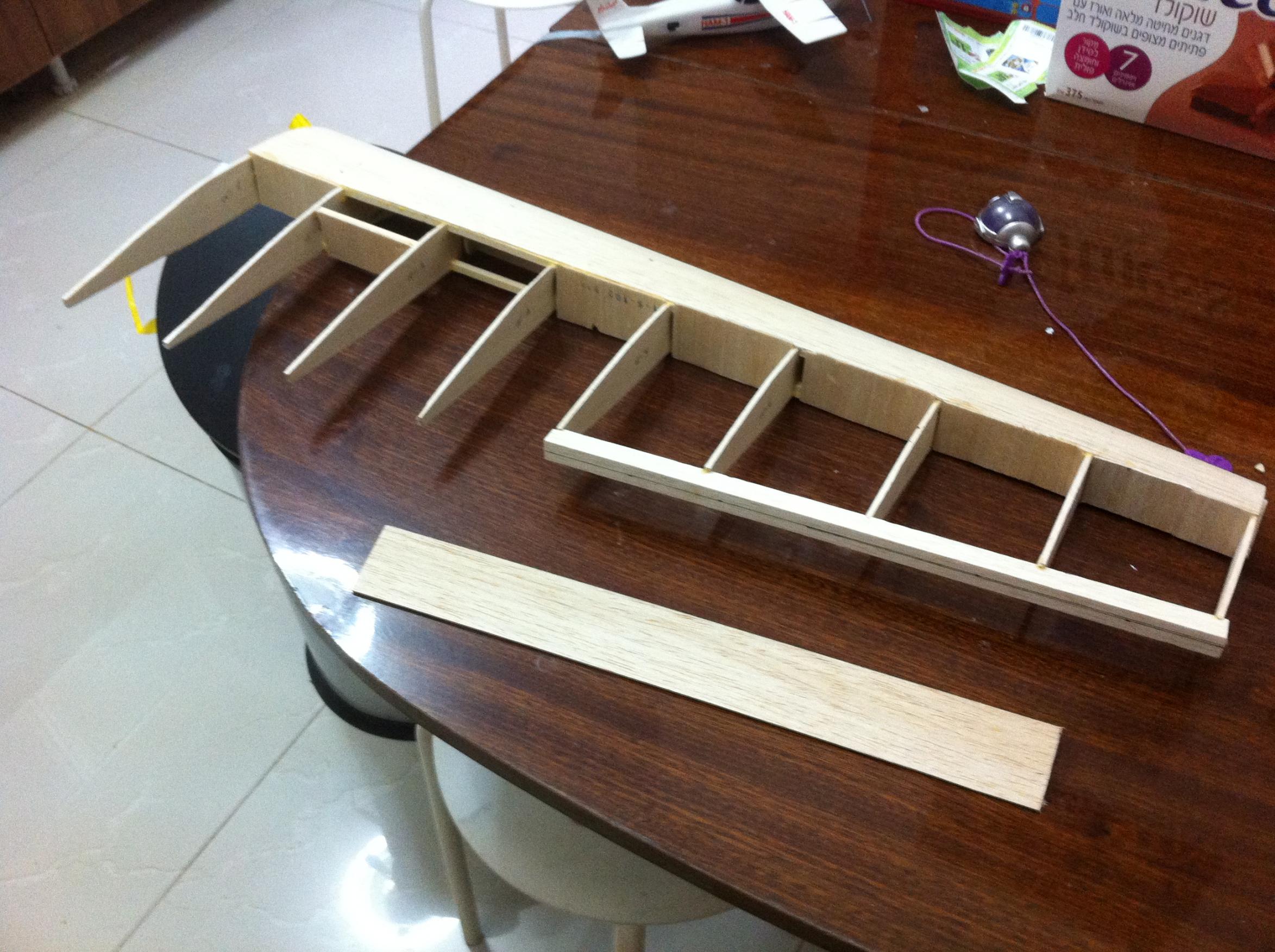

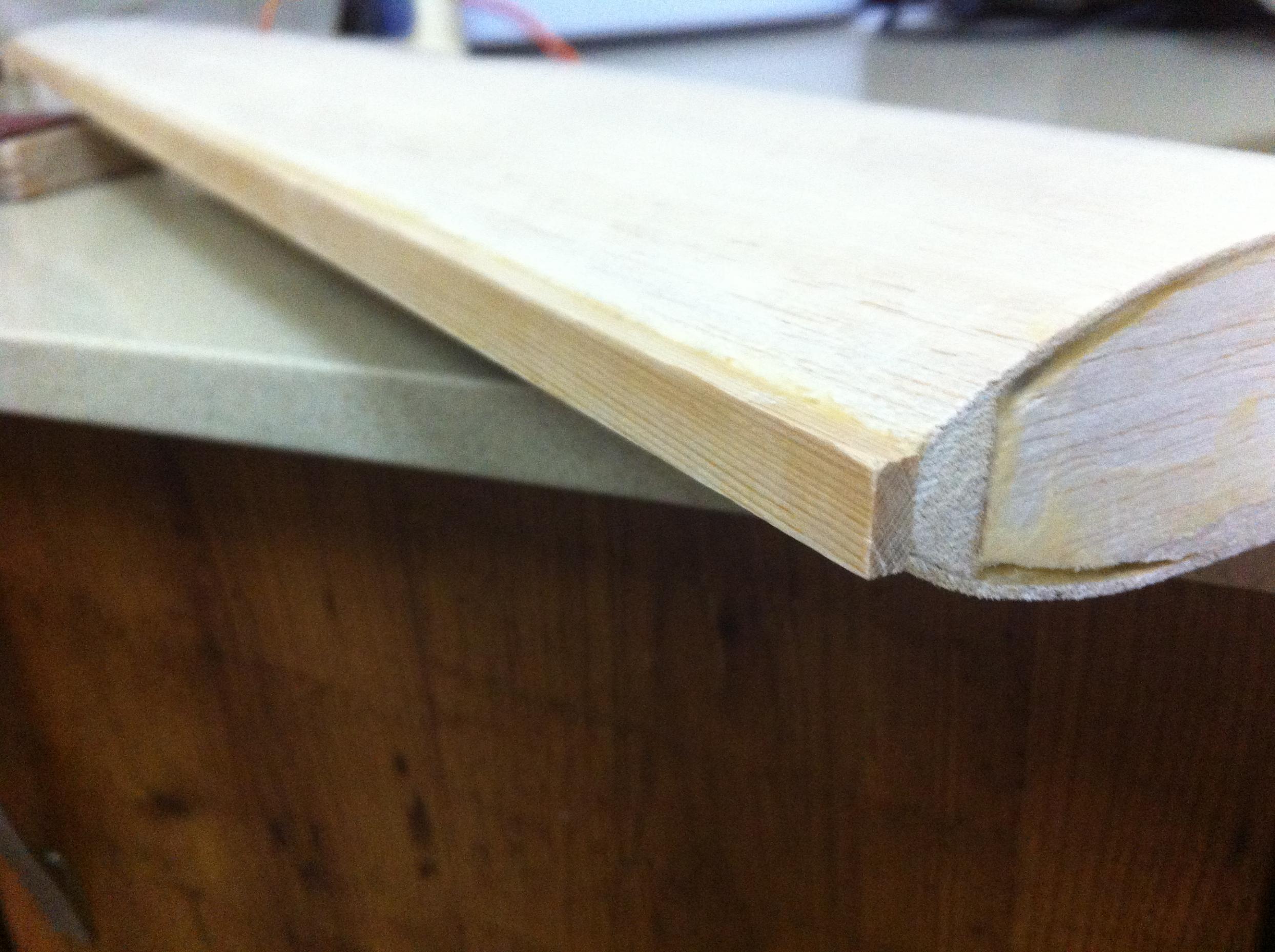

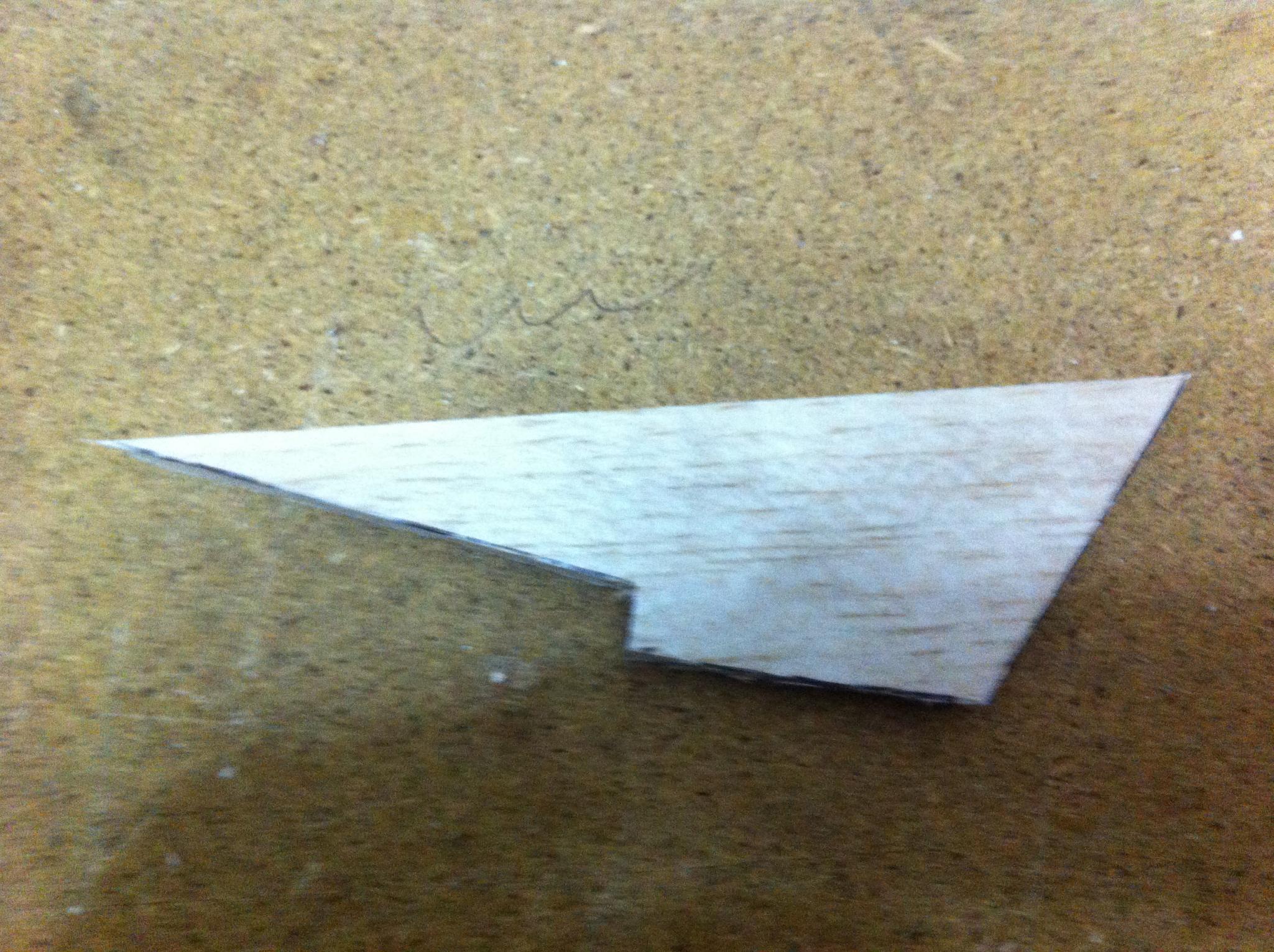

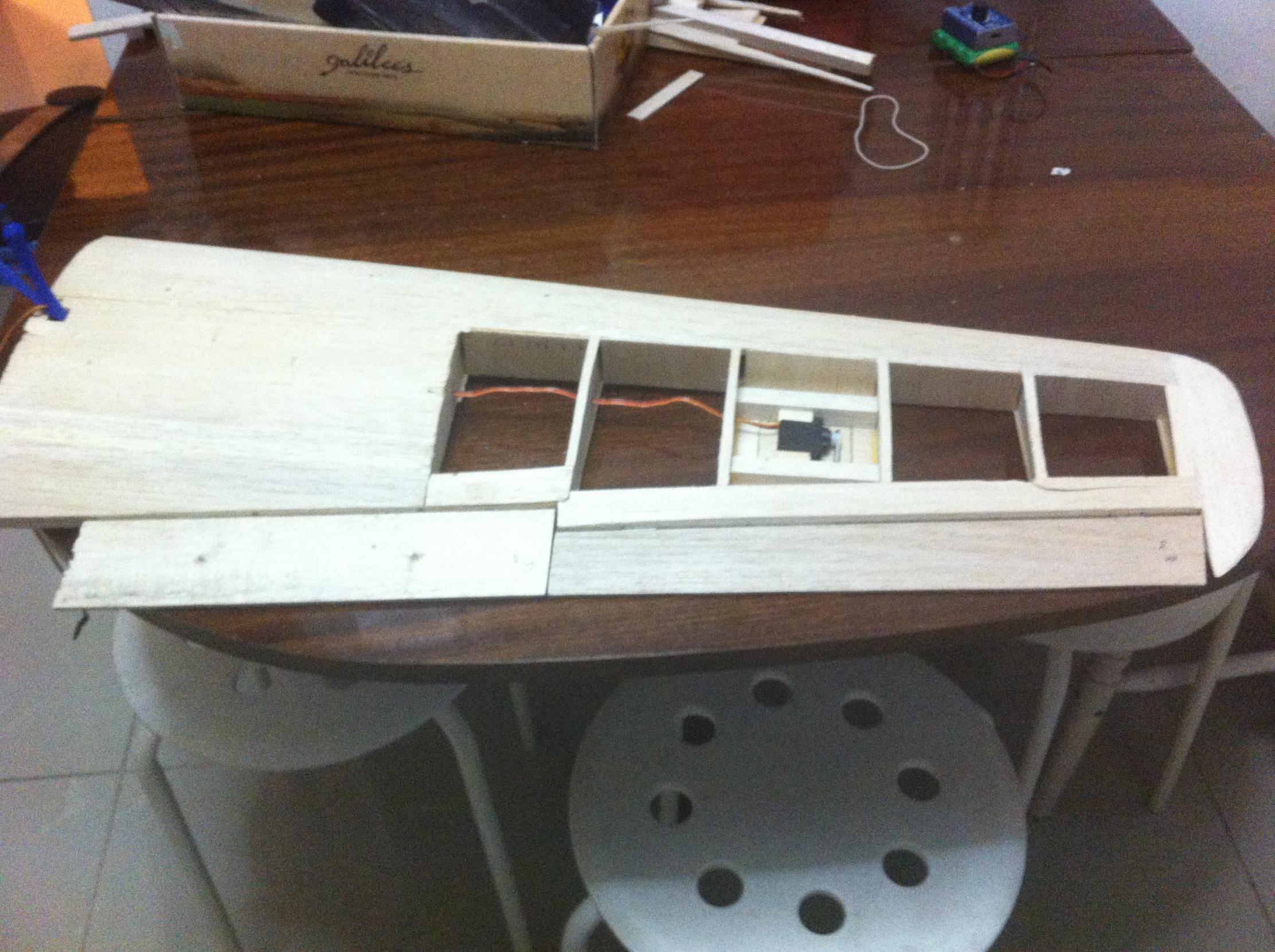

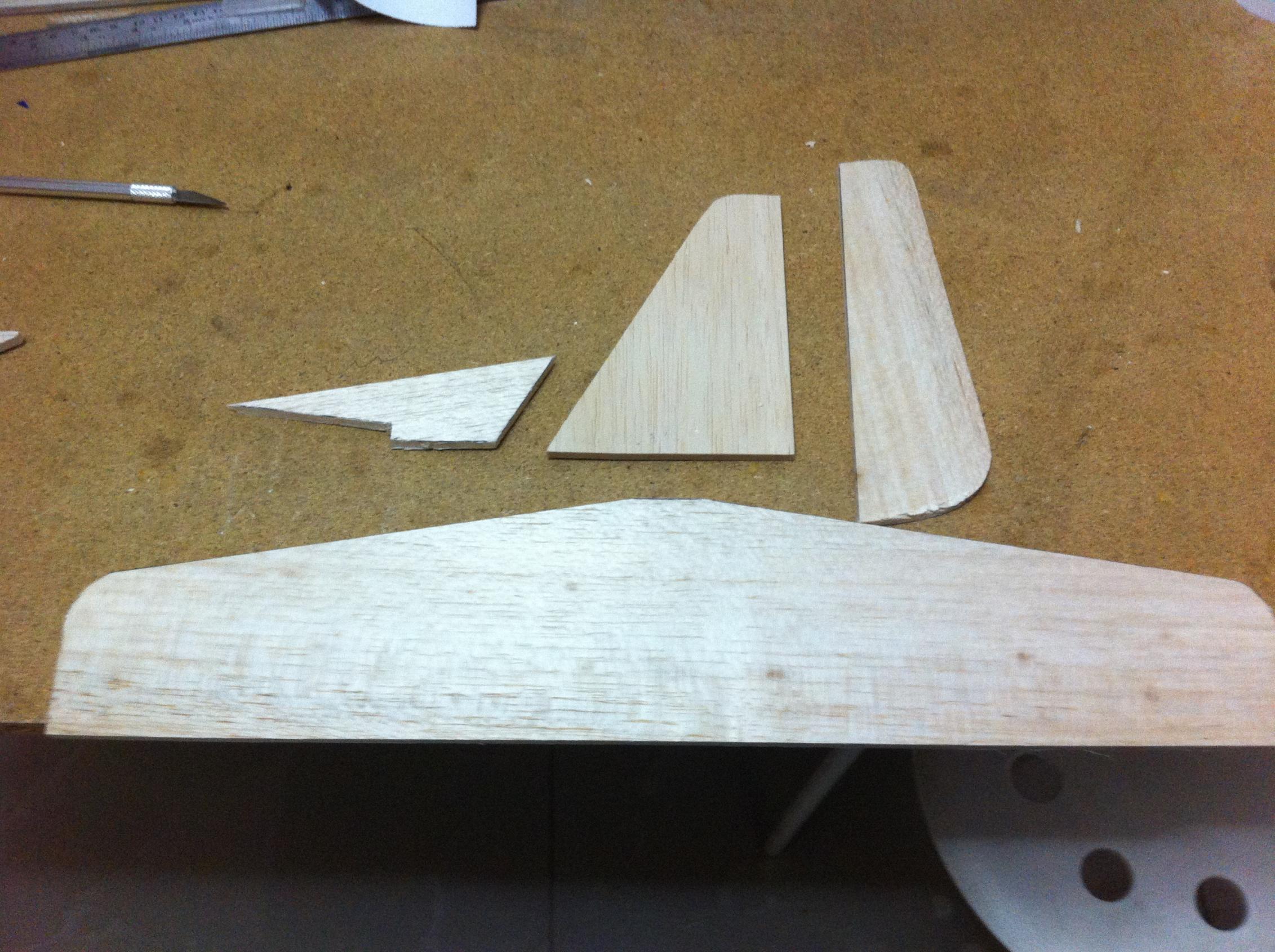

הגה גובה וכוון
קובץ מצורף 106532קובץ מצורף 106533קובץ מצורף 106534קובץ מצורף 106535קובץ מצורף 106536קובץ מצורף 106537קובץ מצורף 106538קובץ מצורף 106539קובץ מצורף 106540קובץ מצורף 106541

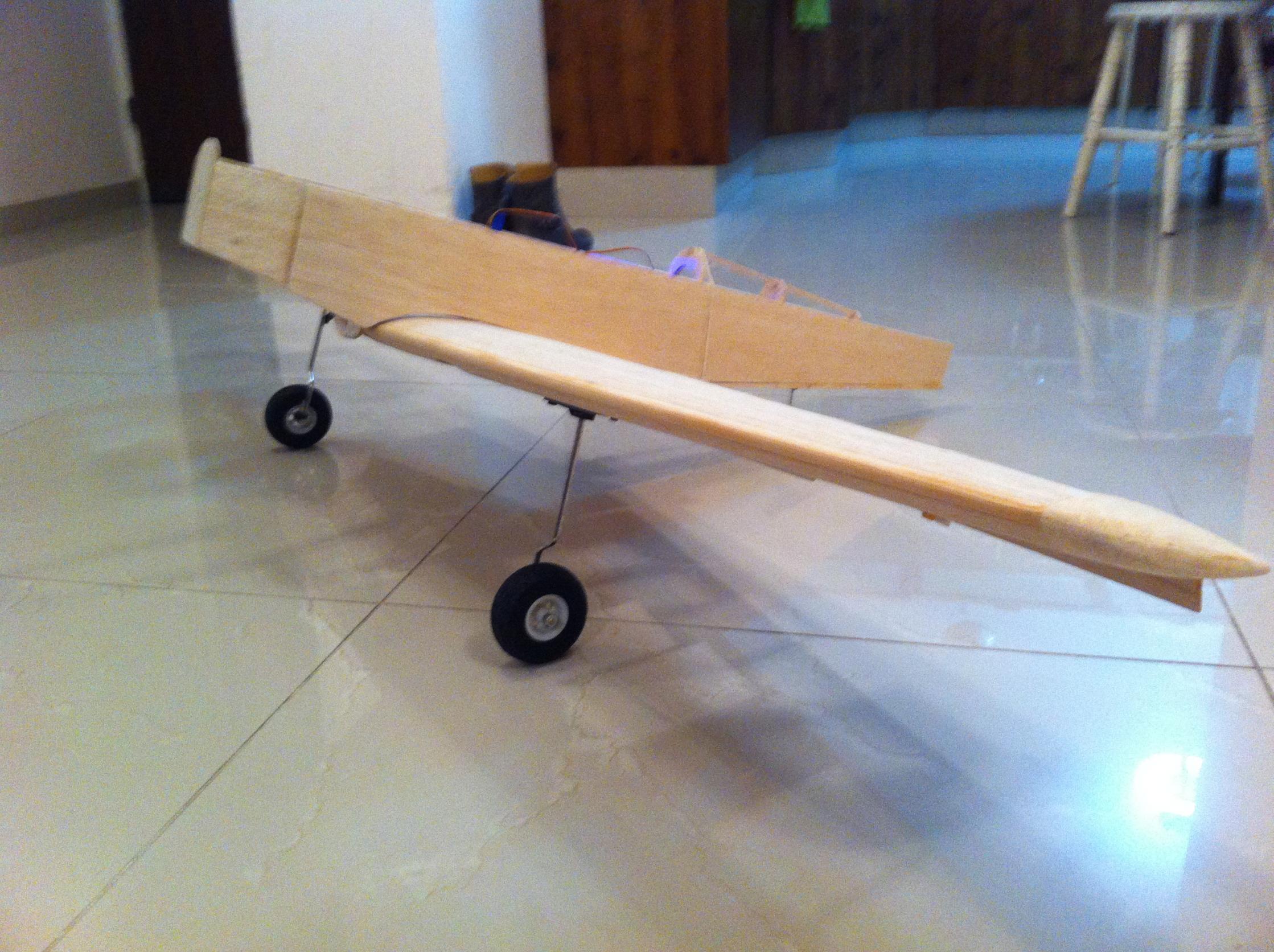

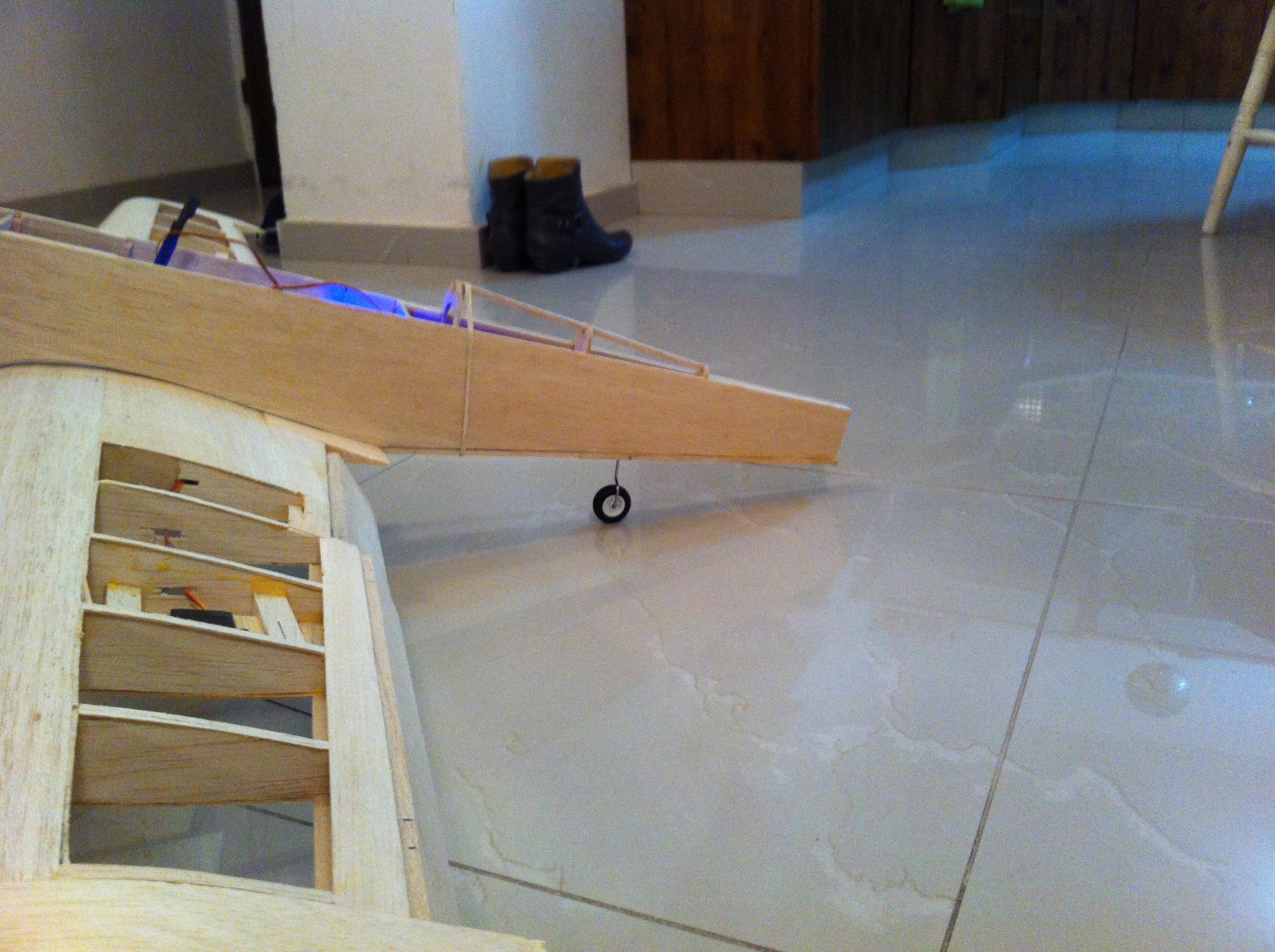

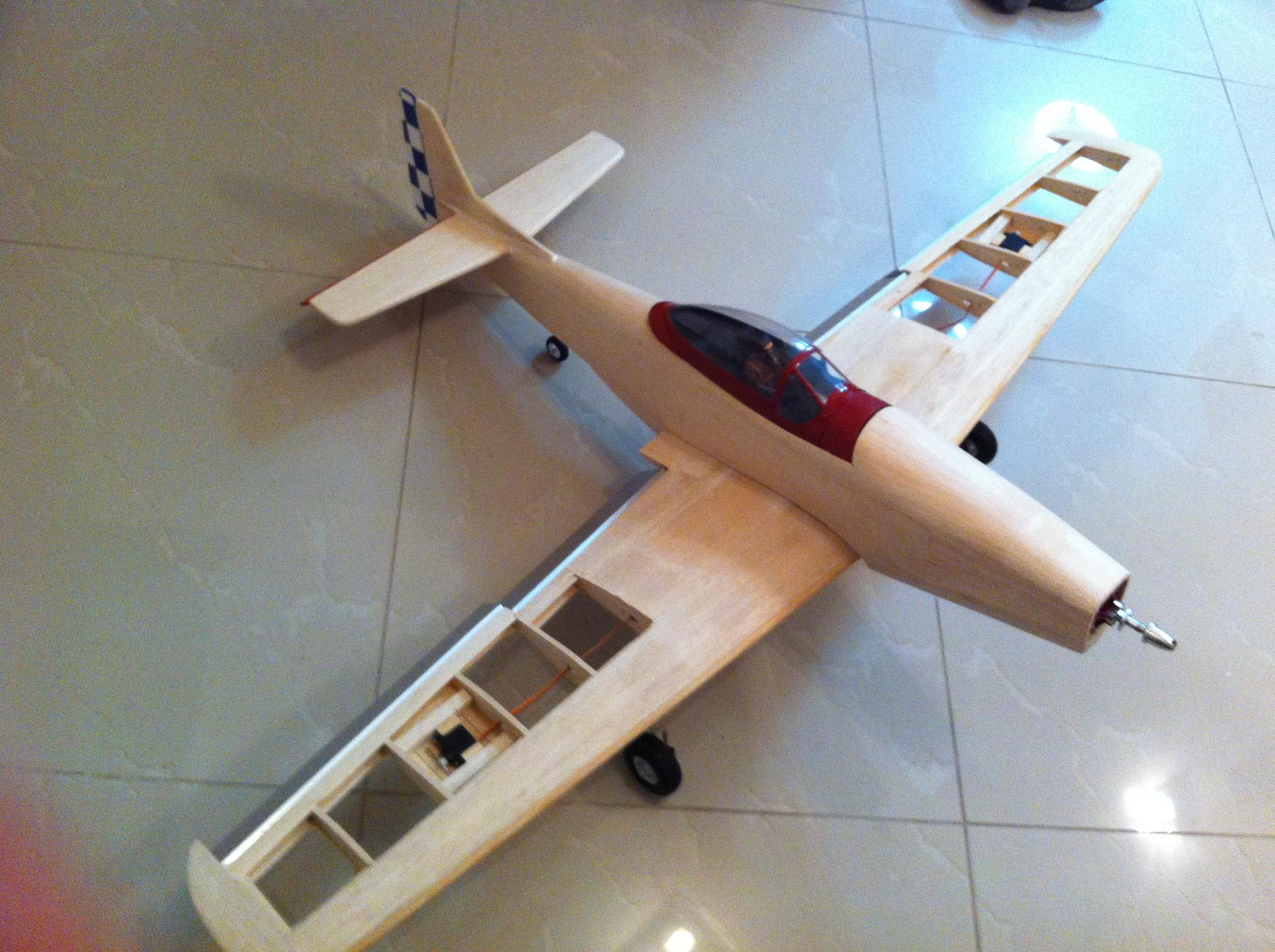

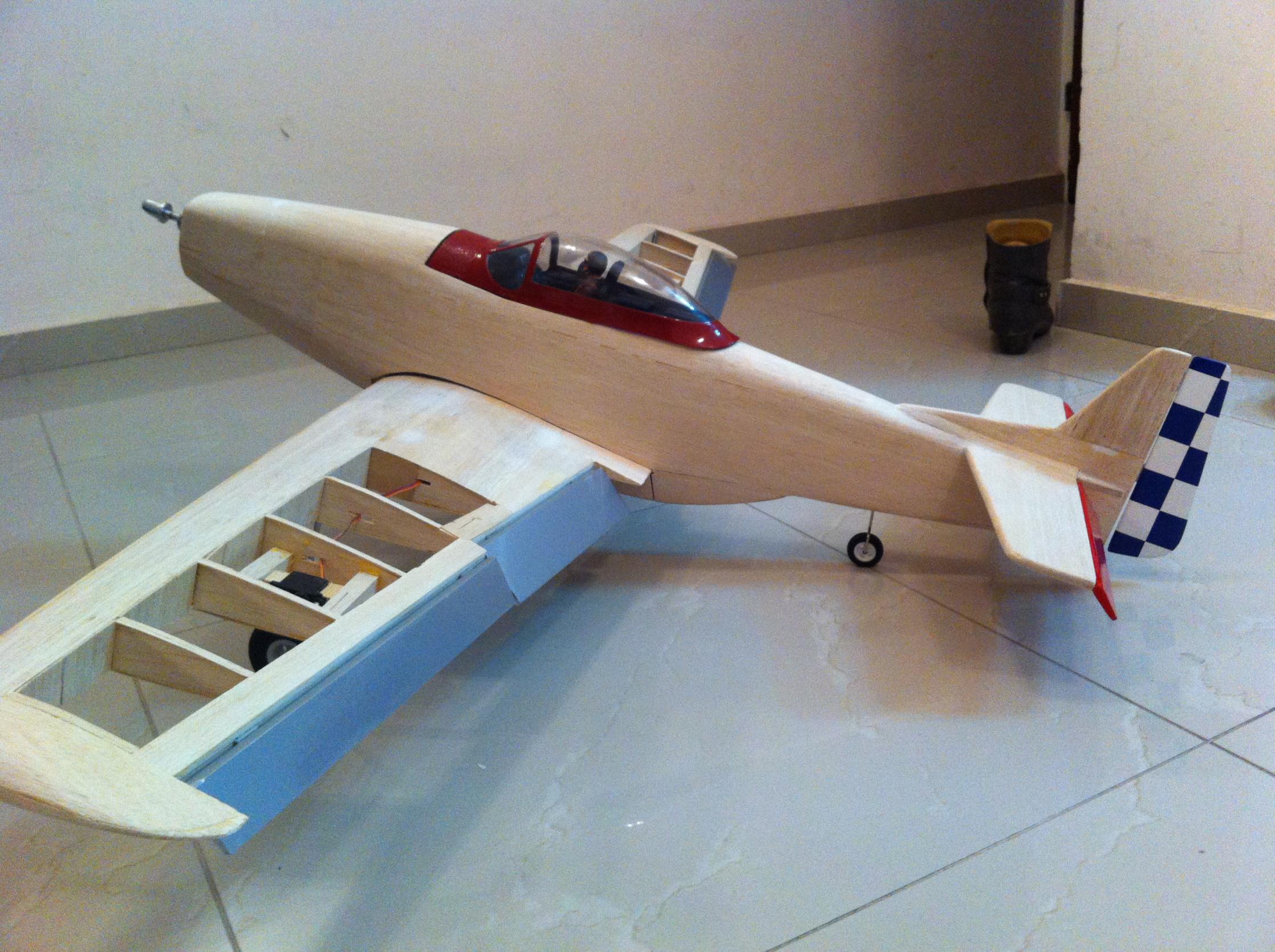

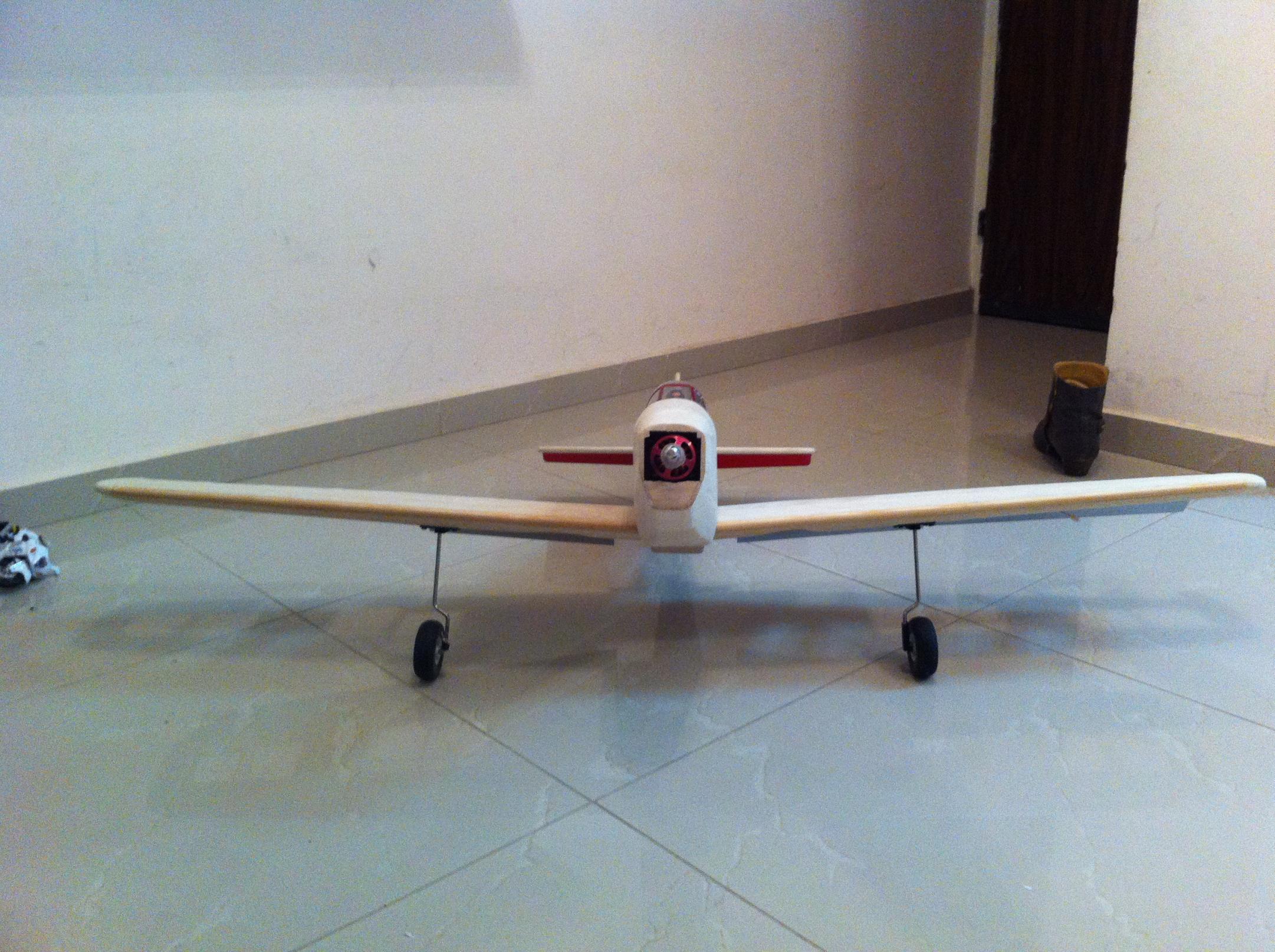

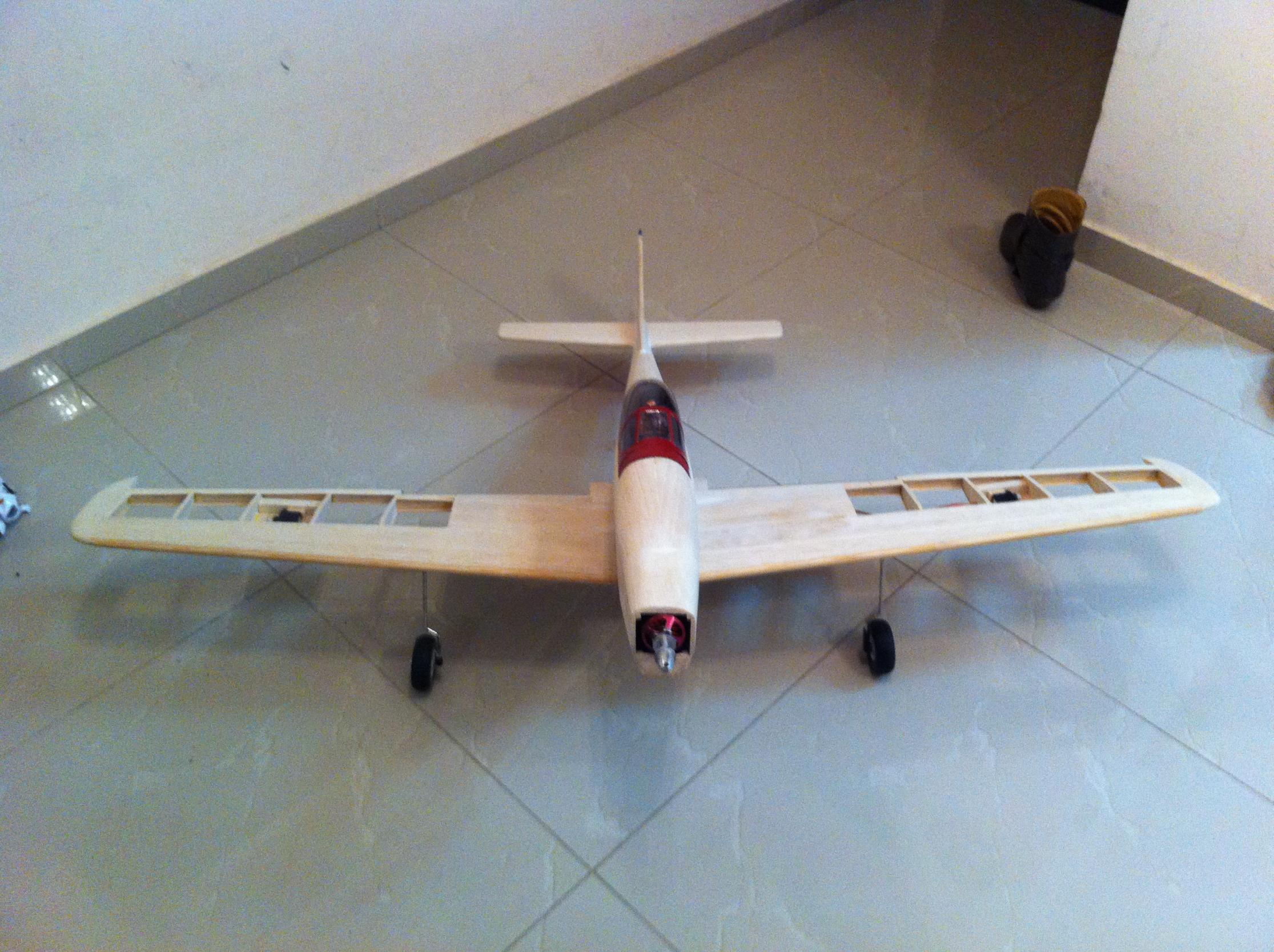

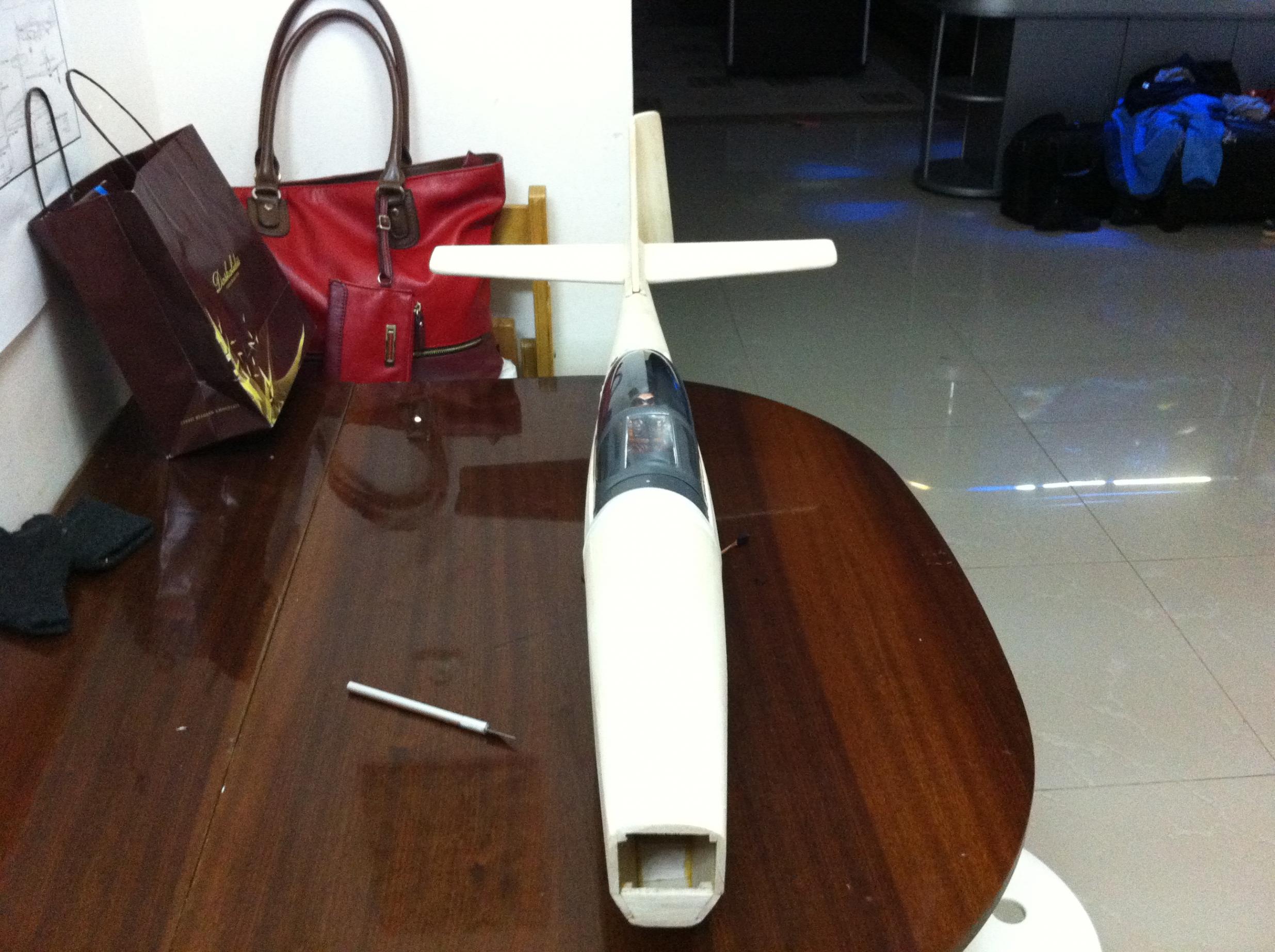

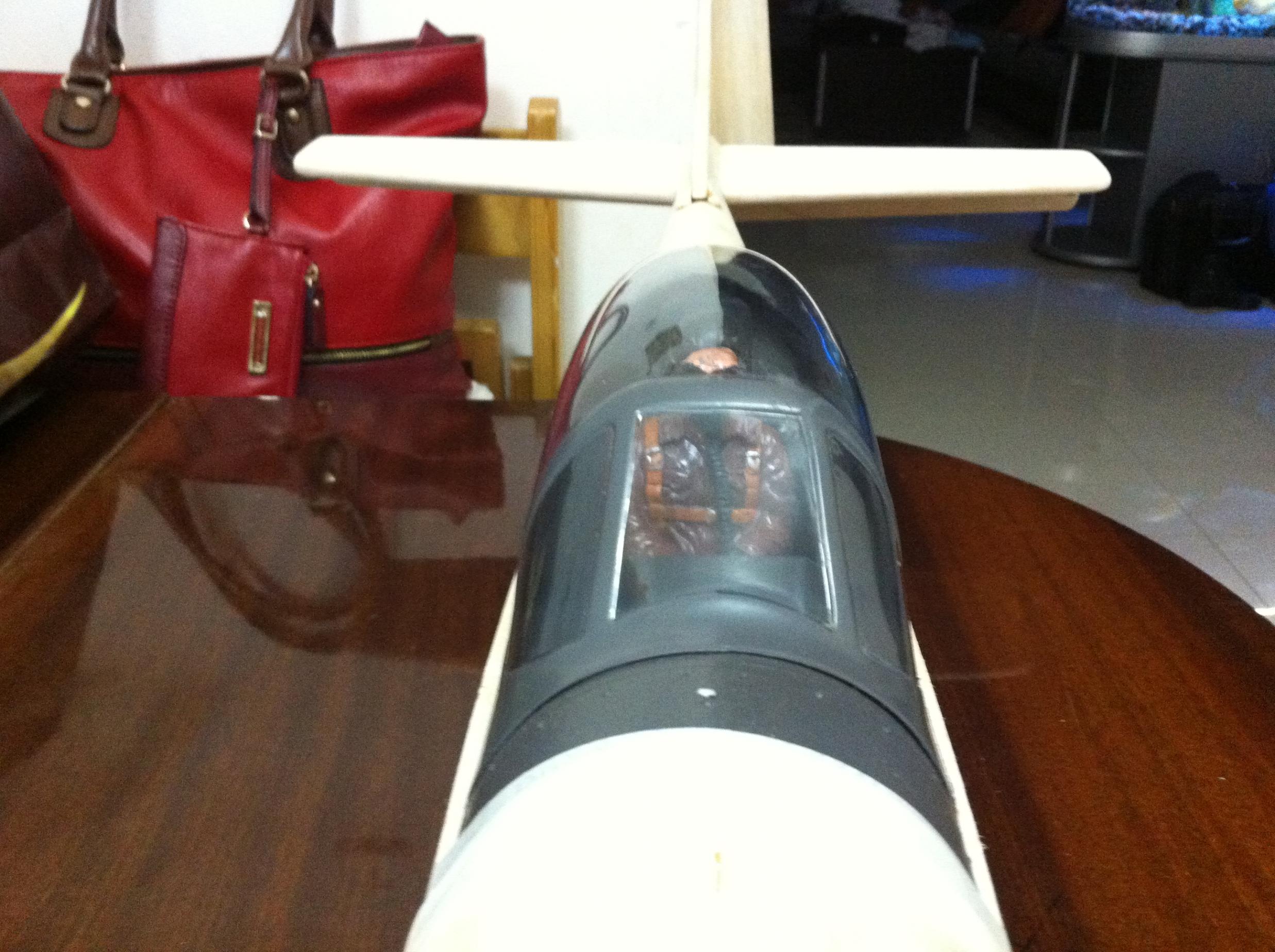

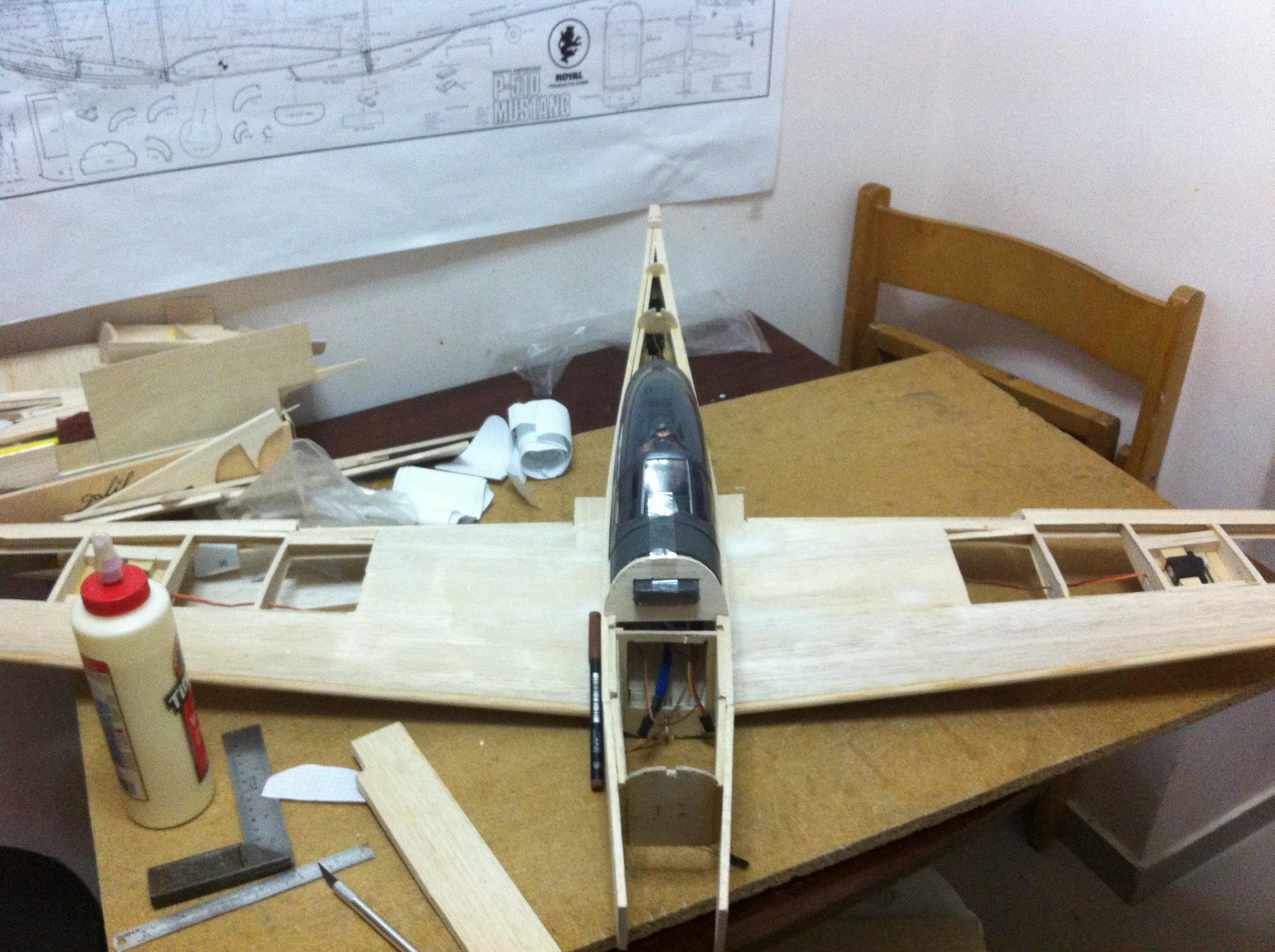

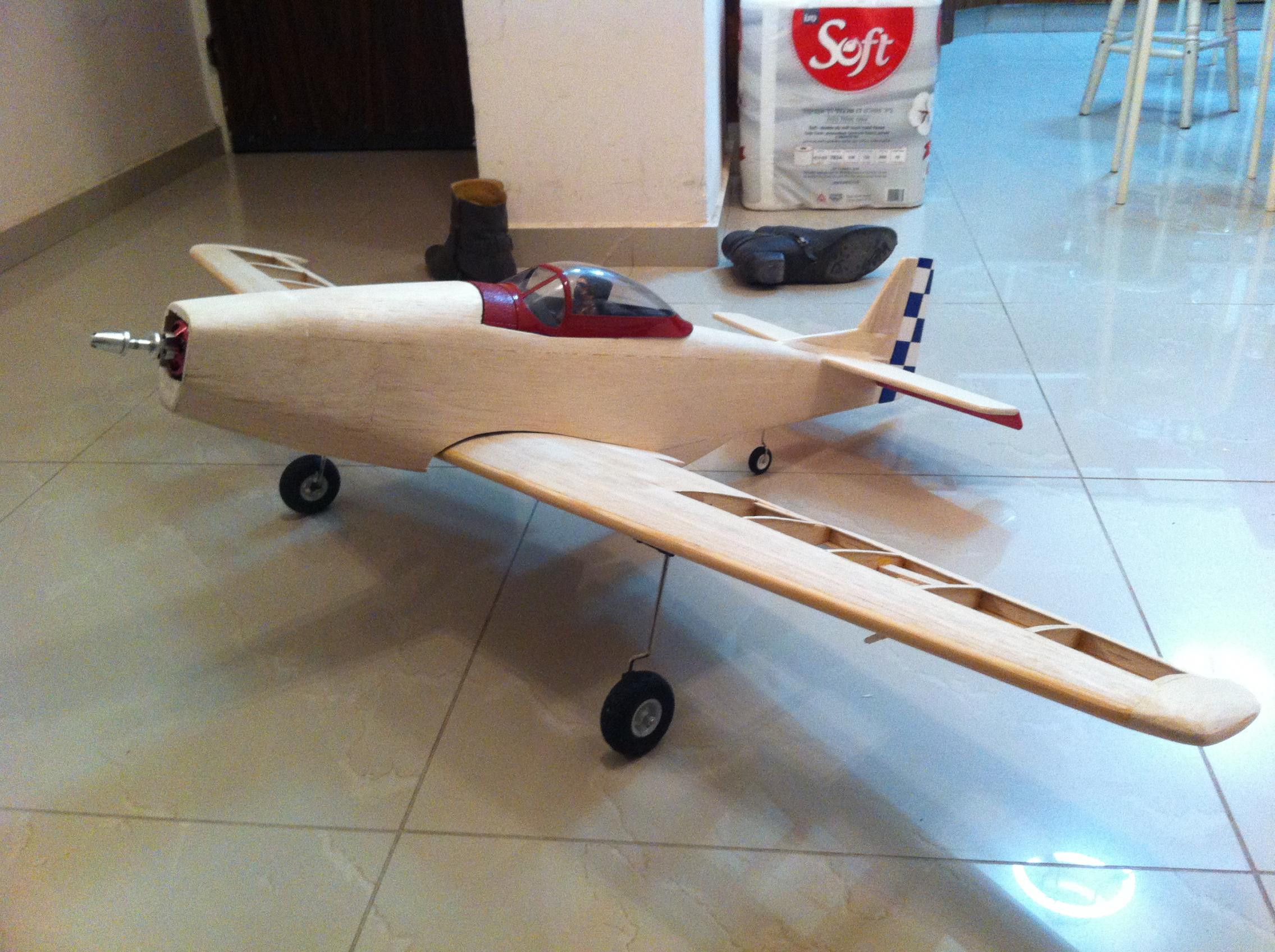

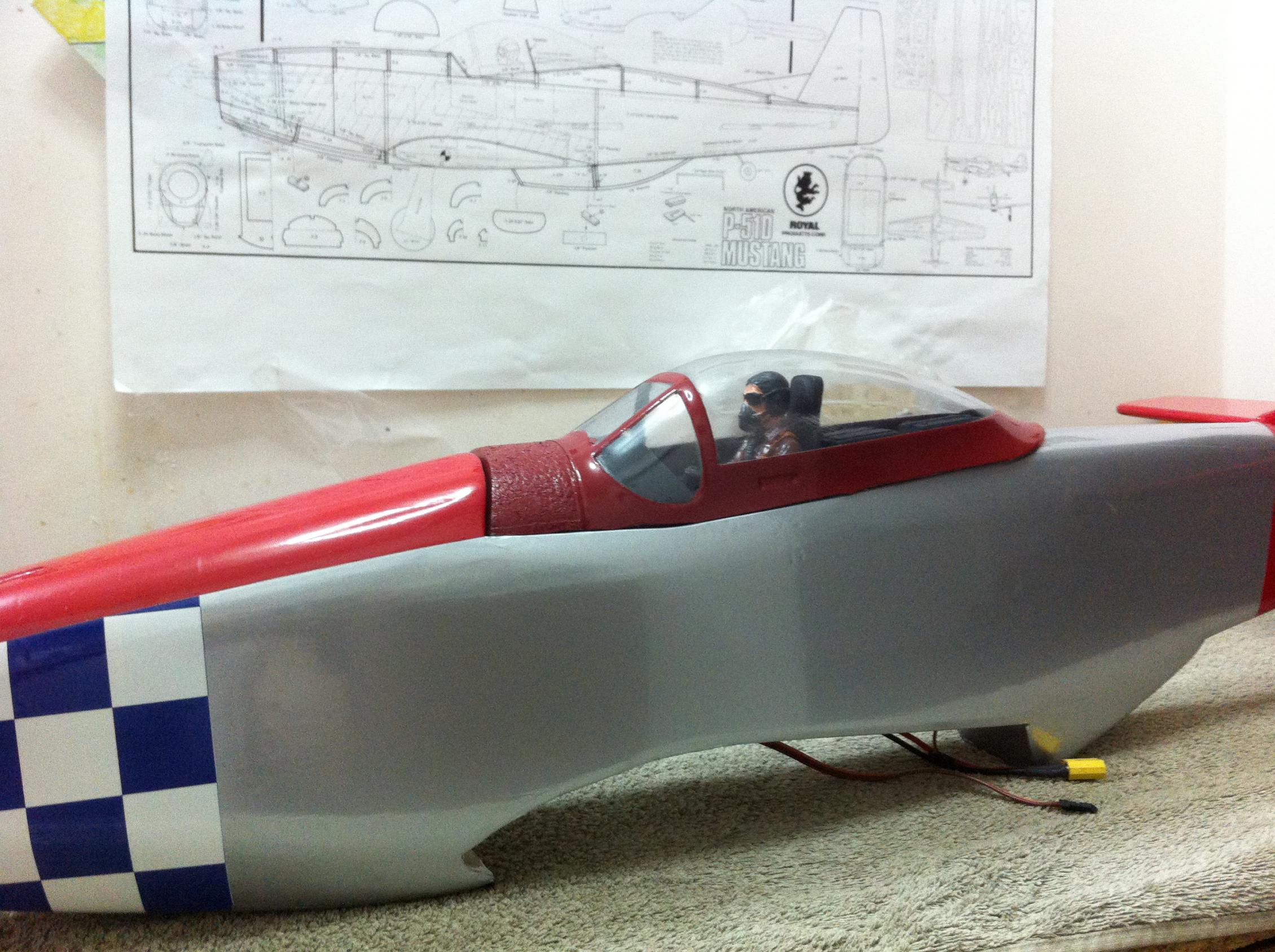

תמונות ראשונות של טיסן
קובץ מצורף 106542קובץ מצורף 106543קובץ מצורף 106544קובץ מצורף 106545קובץ מצורף 106546קובץ מצורף 106547קובץ מצורף 106548קובץ מצורף 106549

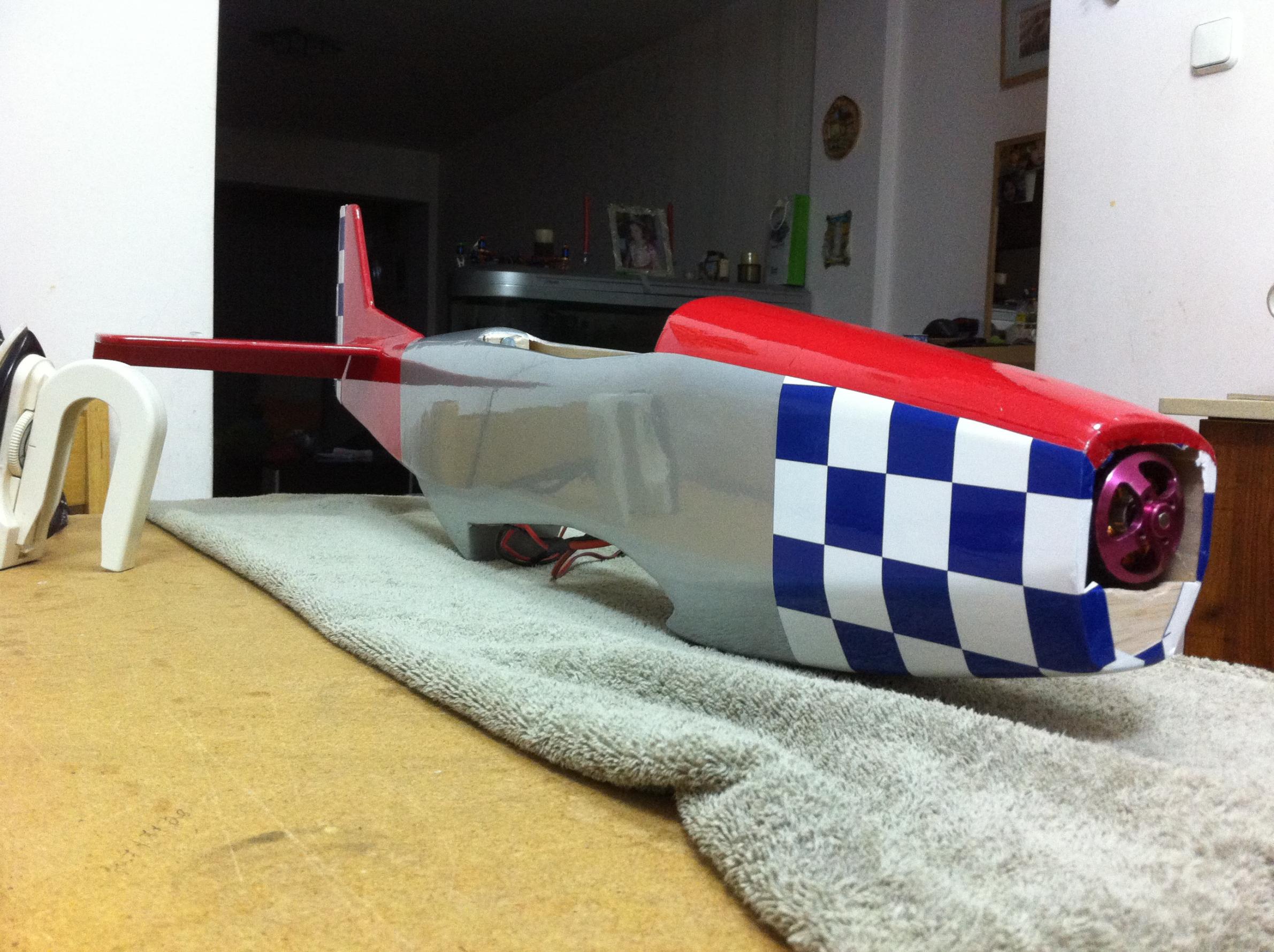

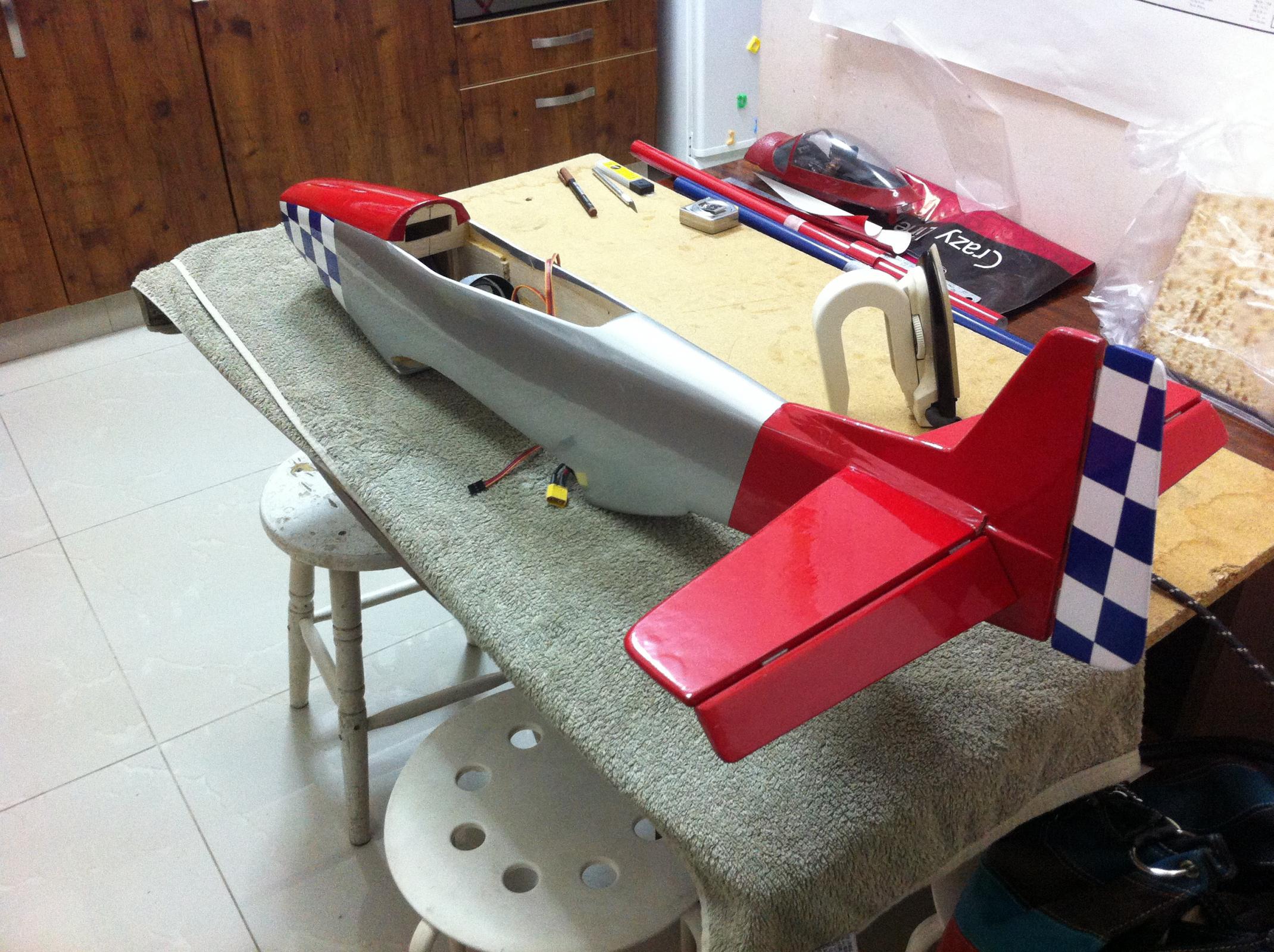

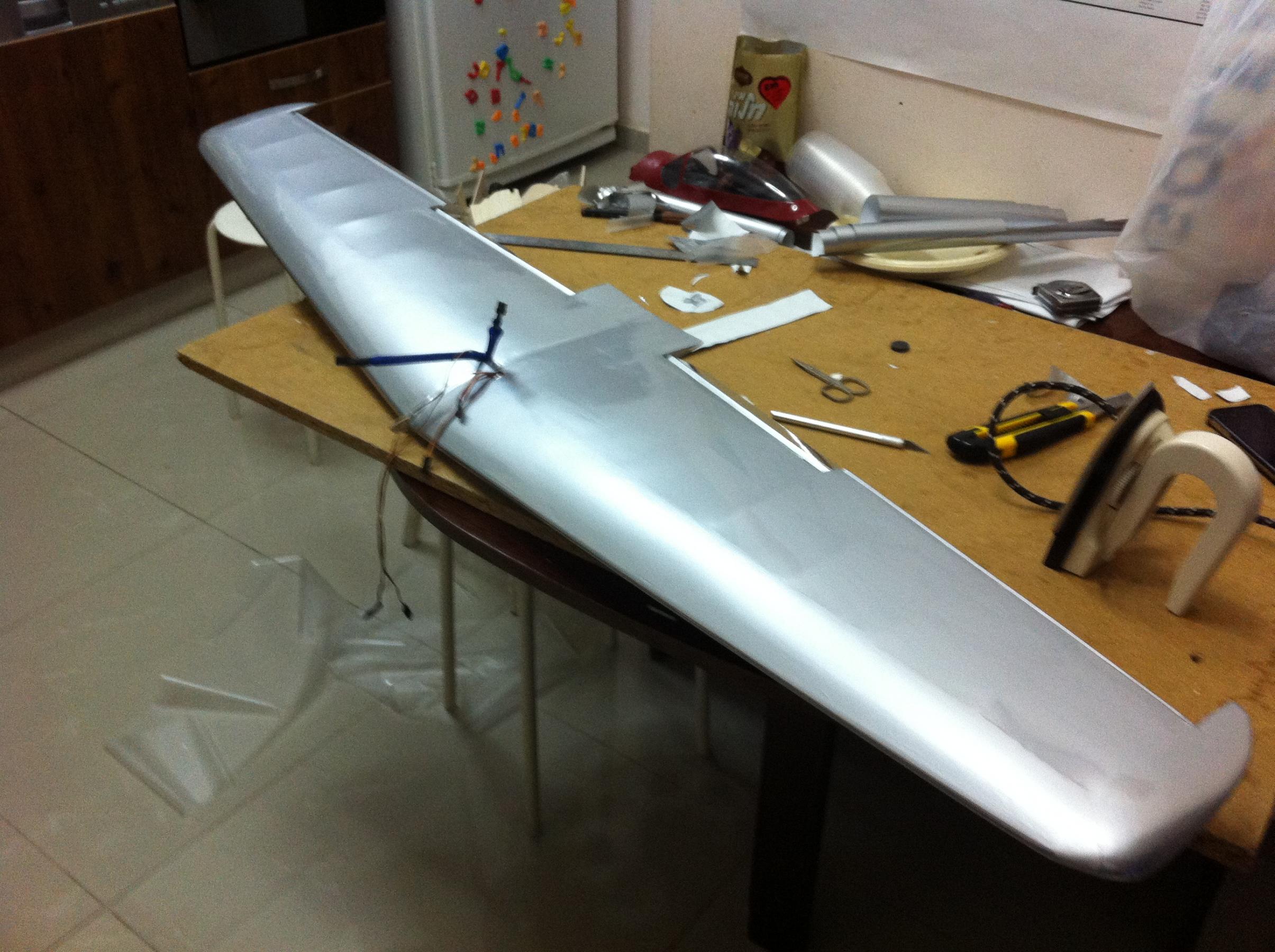

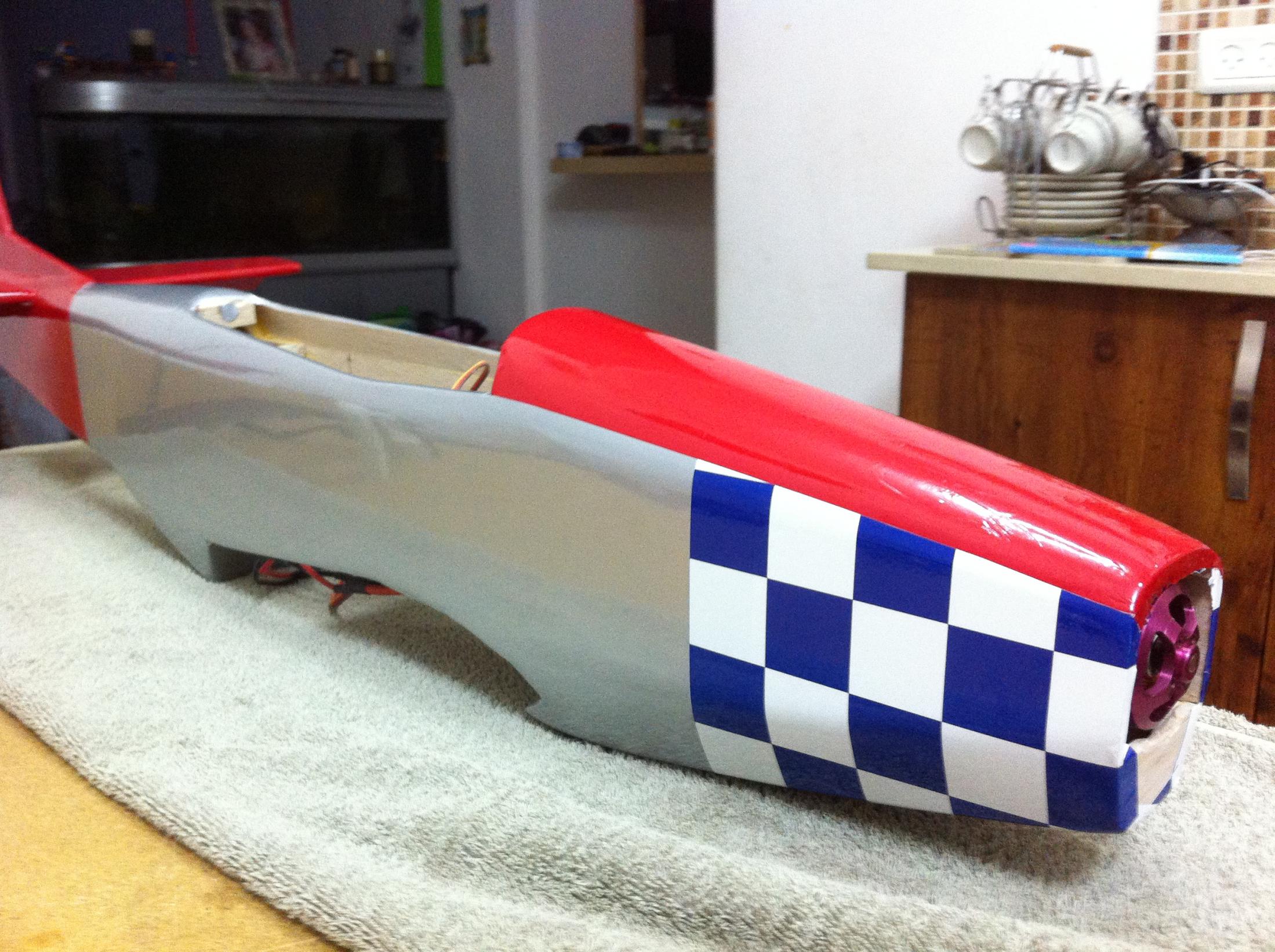

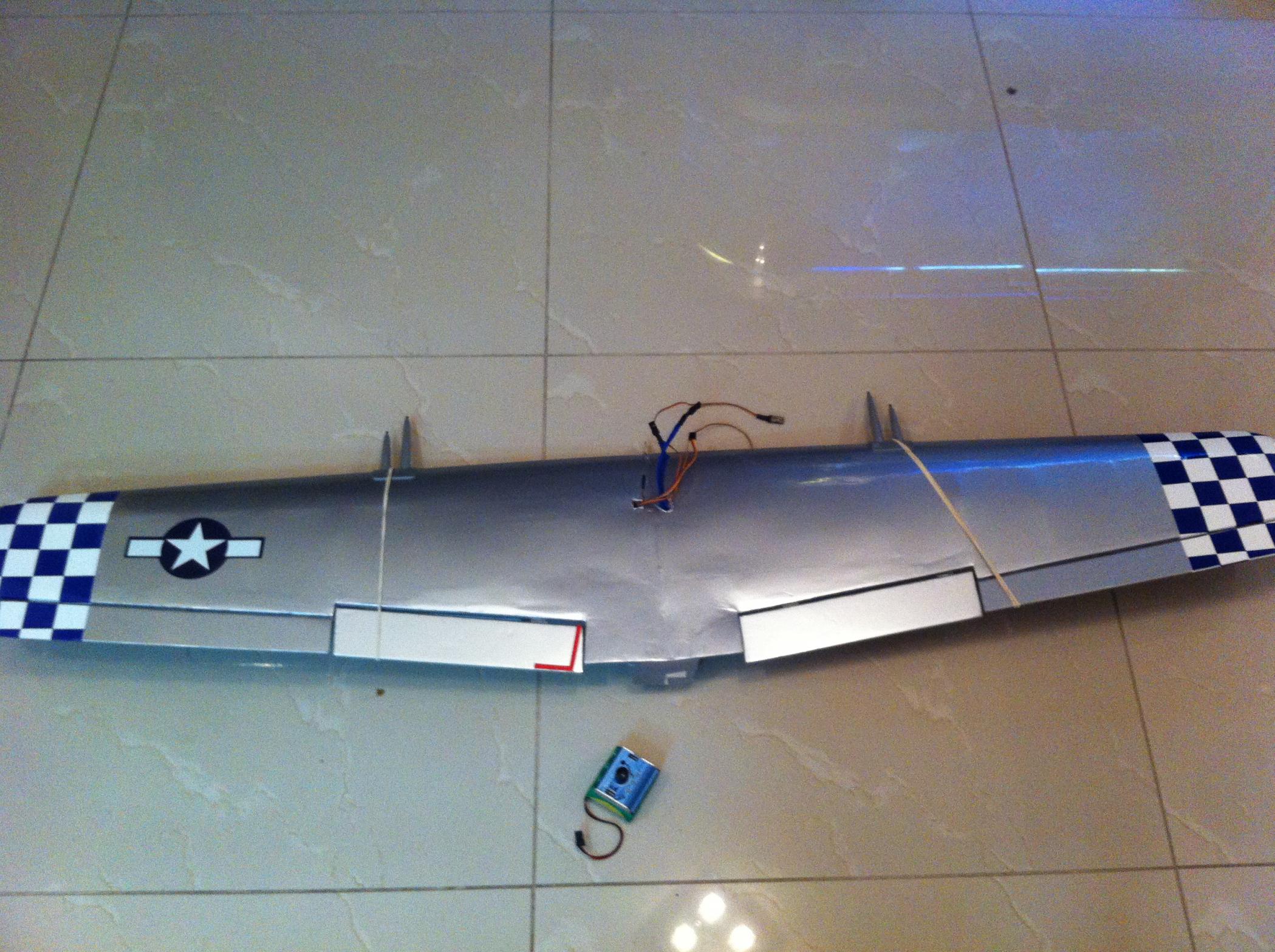

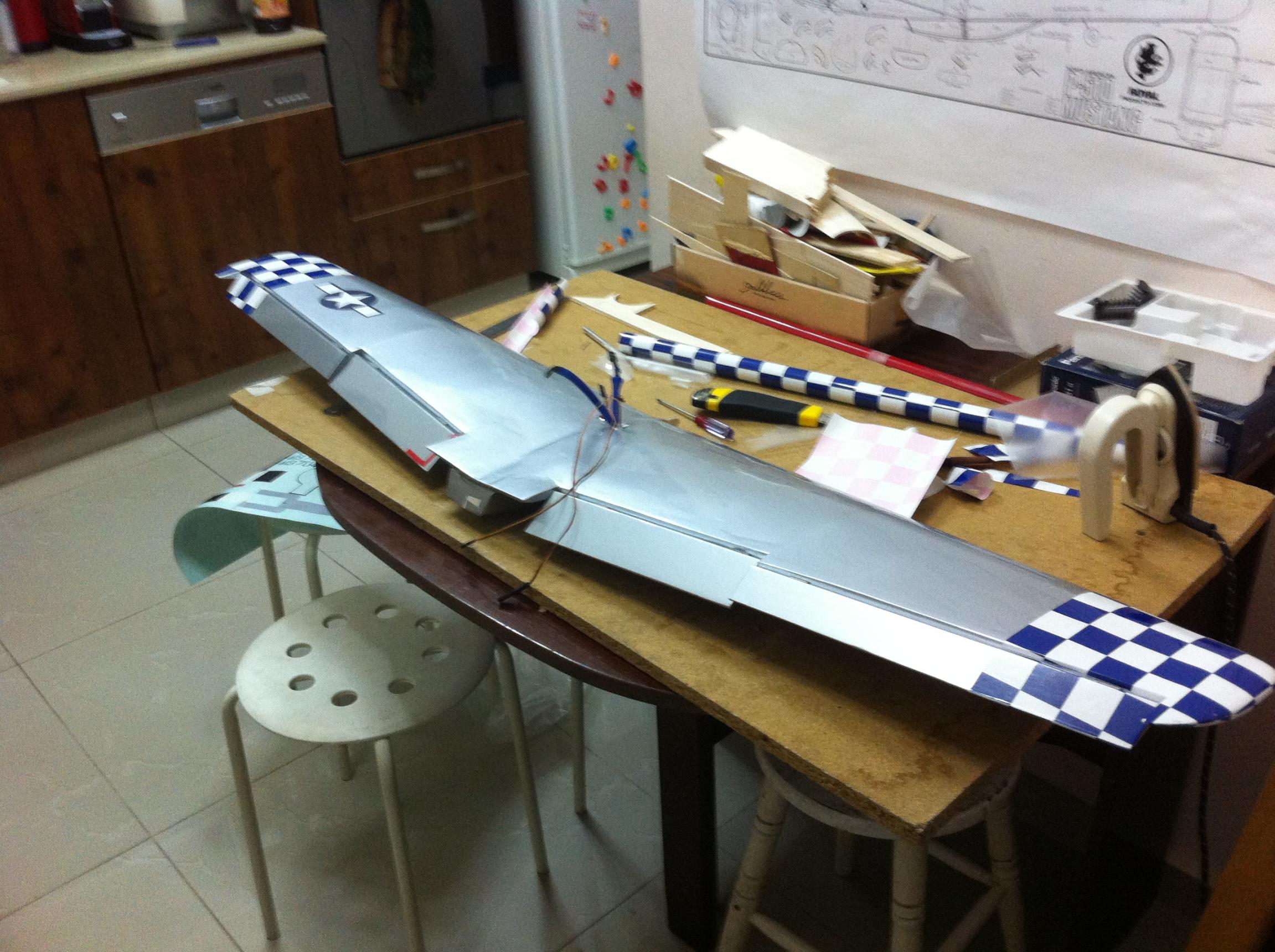

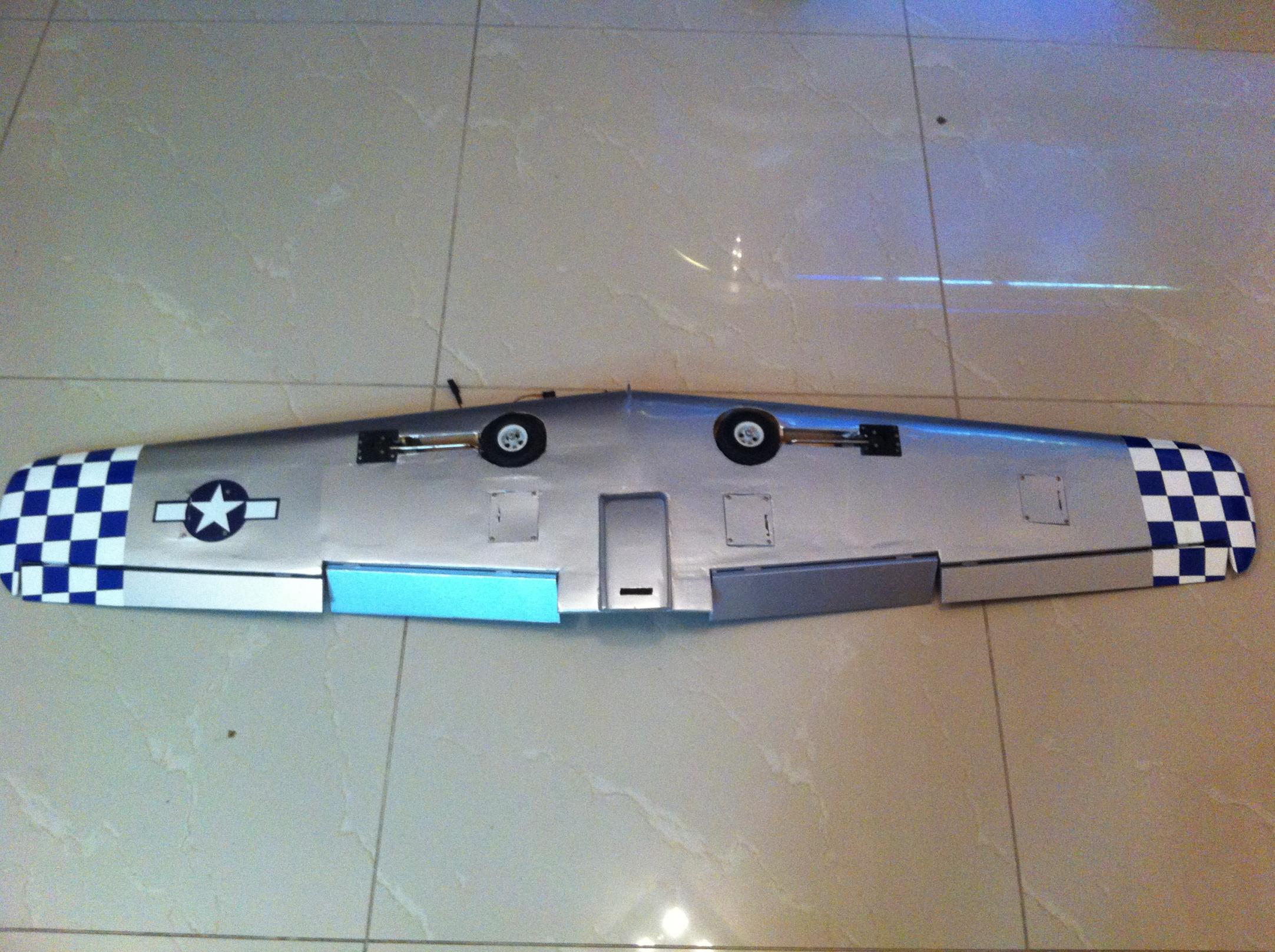

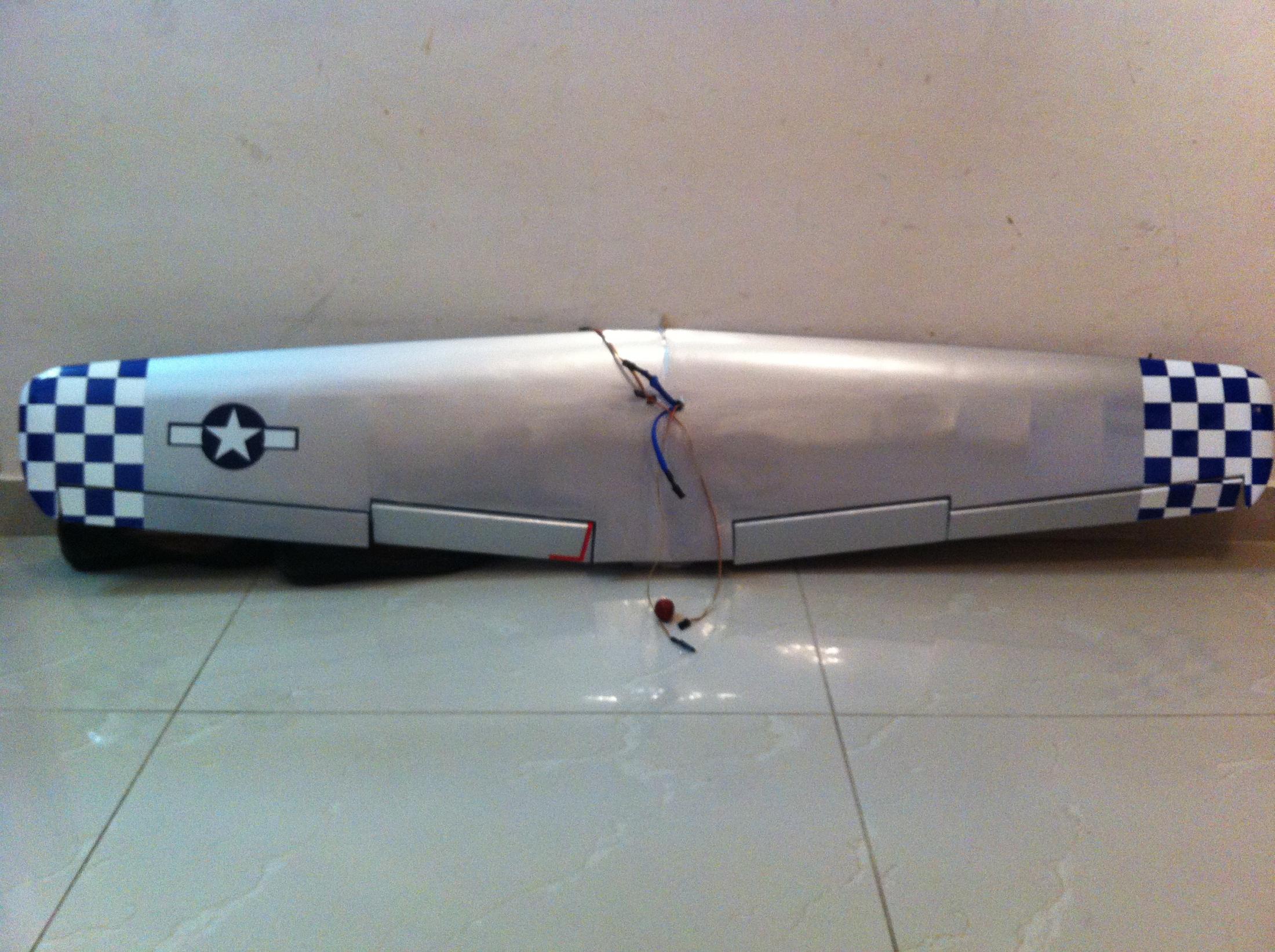

ועכשיו שלב הכי כיפי בבניה, ציפוי:
קובץ מצורף 106554קובץ מצורף 106555קובץ מצורף 106556קובץ מצורף 106557קובץ מצורף 106558קובץ מצורף 106559קובץ מצורף 106560קובץ מצורף 106561קובץ מצורף 106562קובץ מצורף 106563קובץ מצורף 106564קובץ מצורף 106565קובץ מצורף 106566קובץ מצורף 106553
קובץ מצורף 106550קובץ מצורף 106551קובץ מצורף 106552

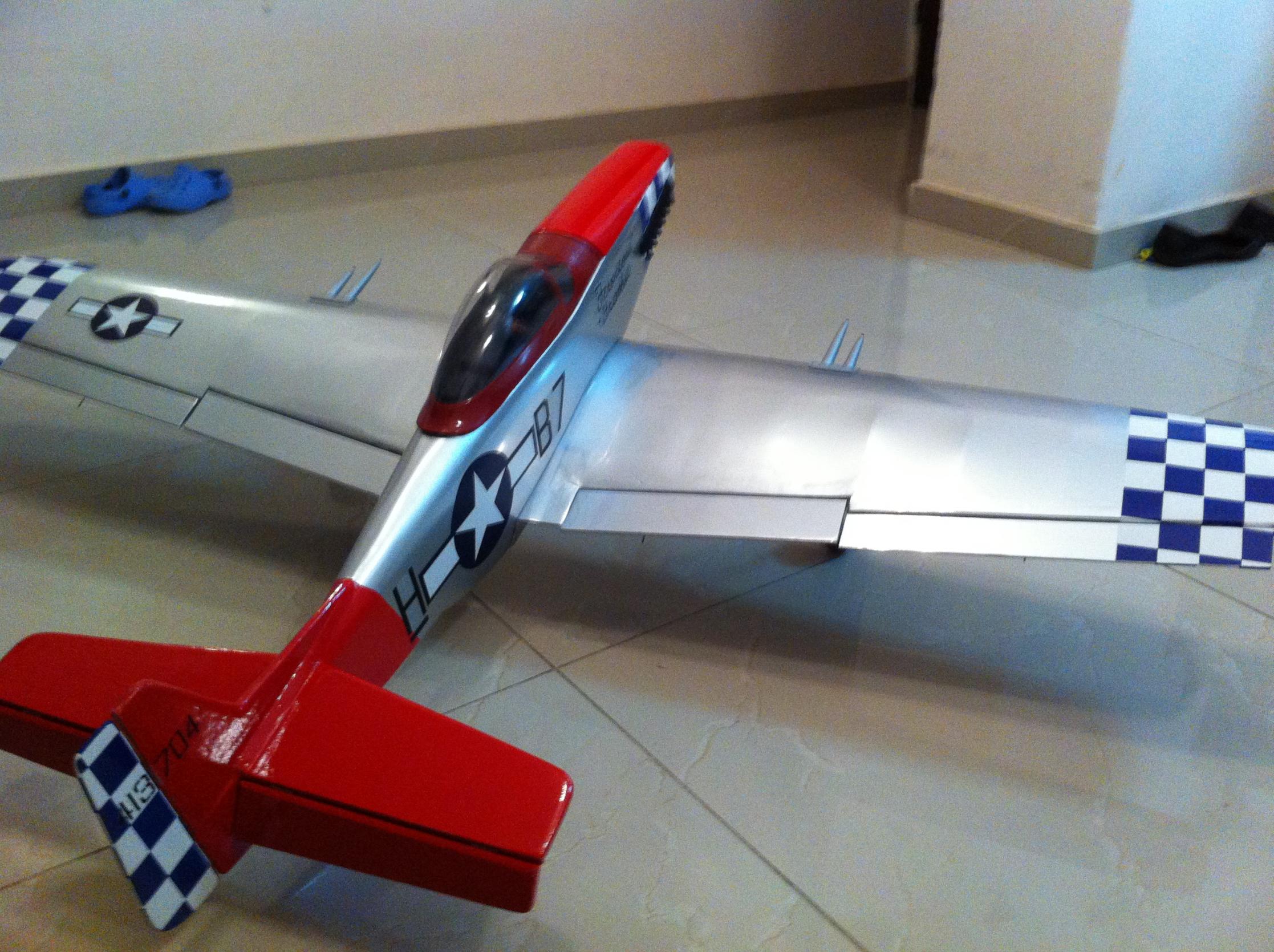

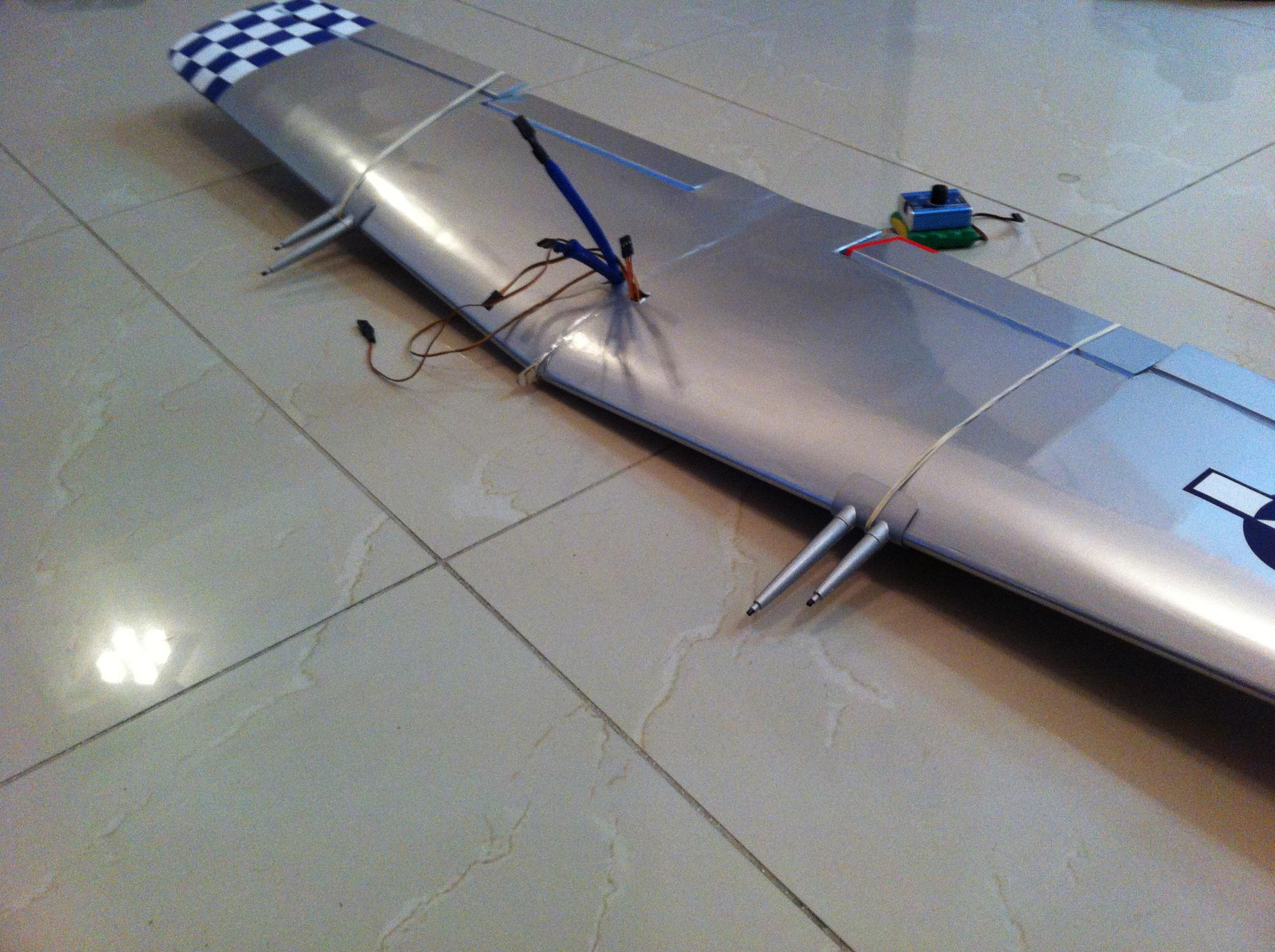

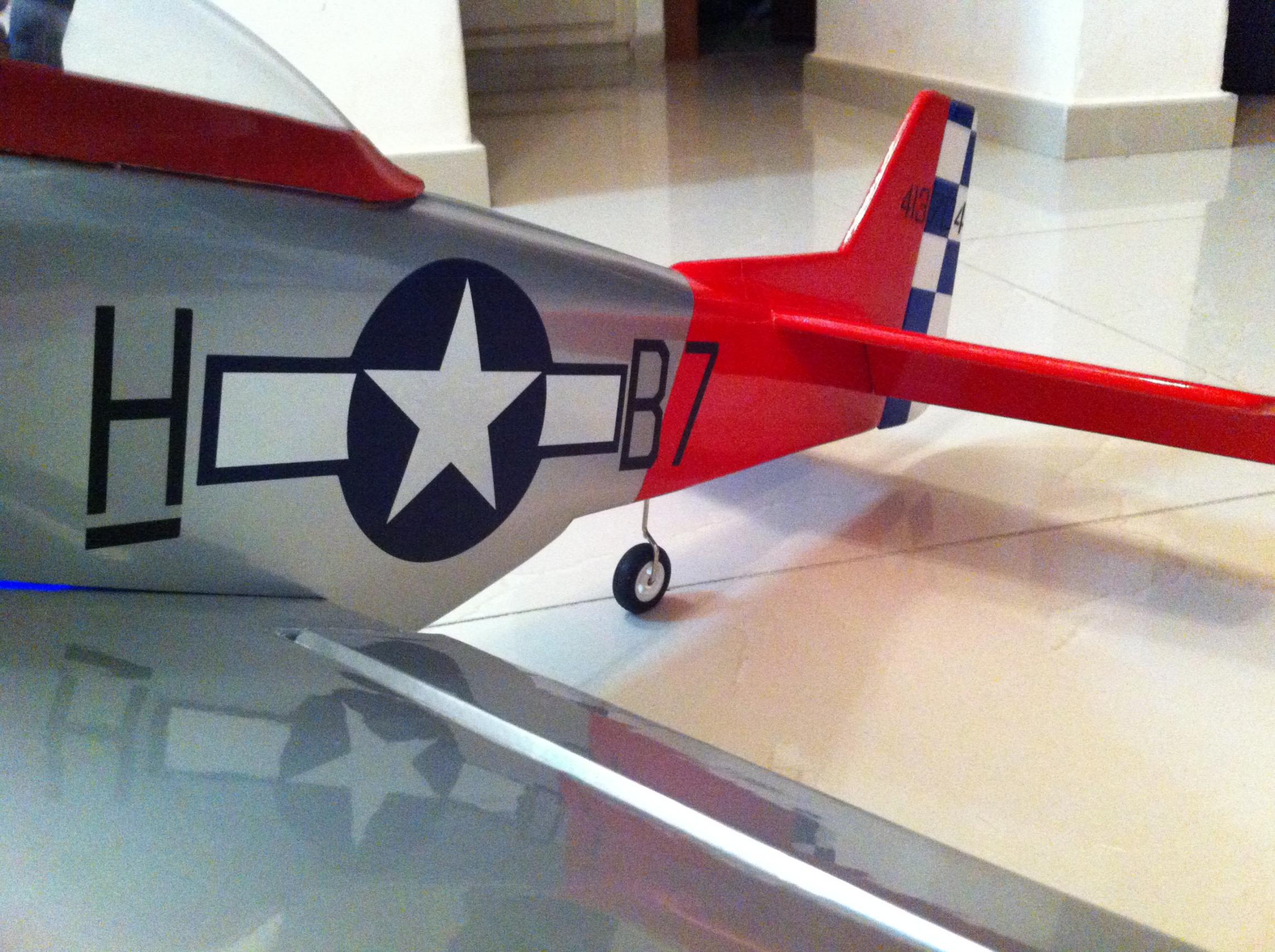

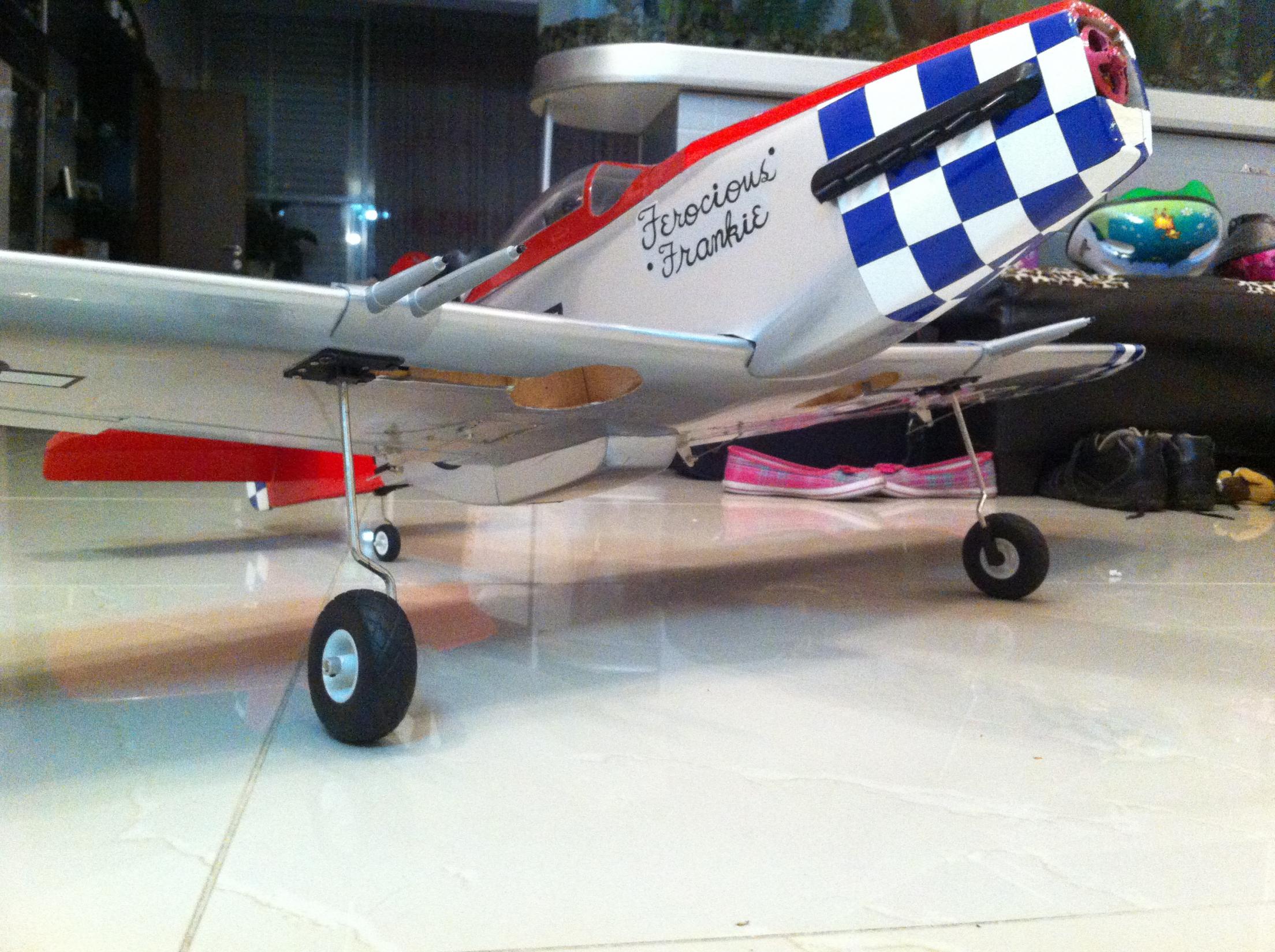

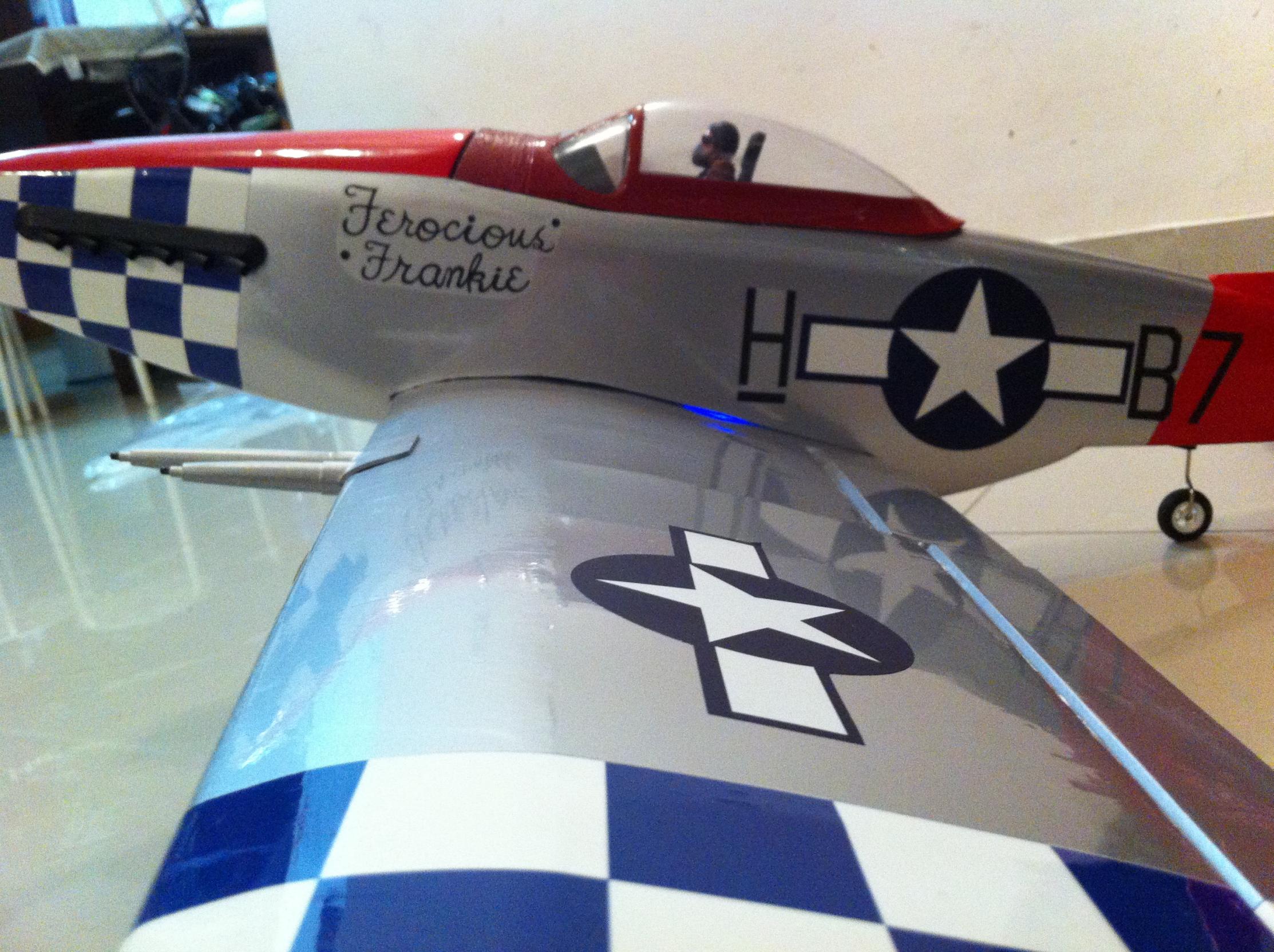

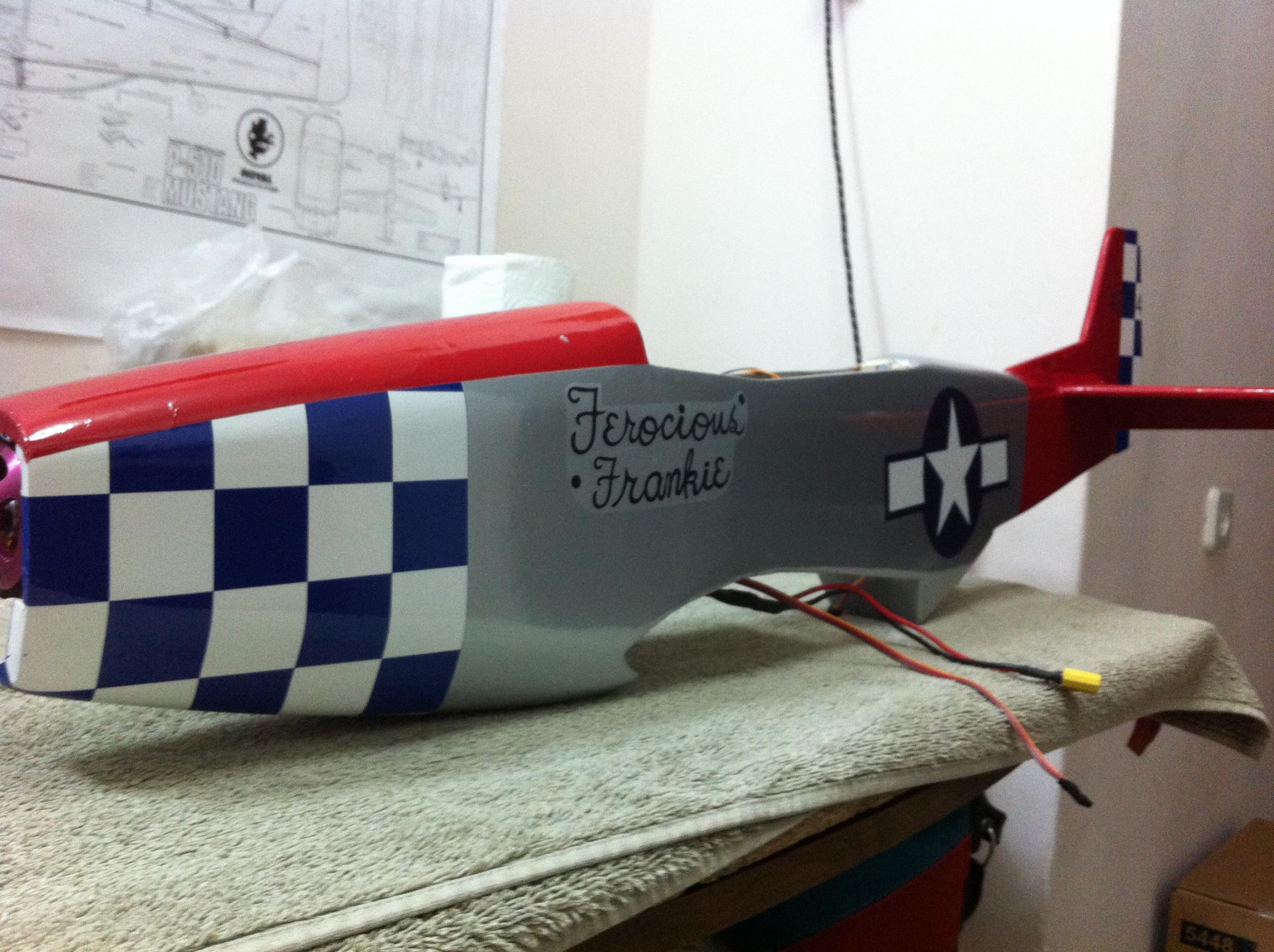

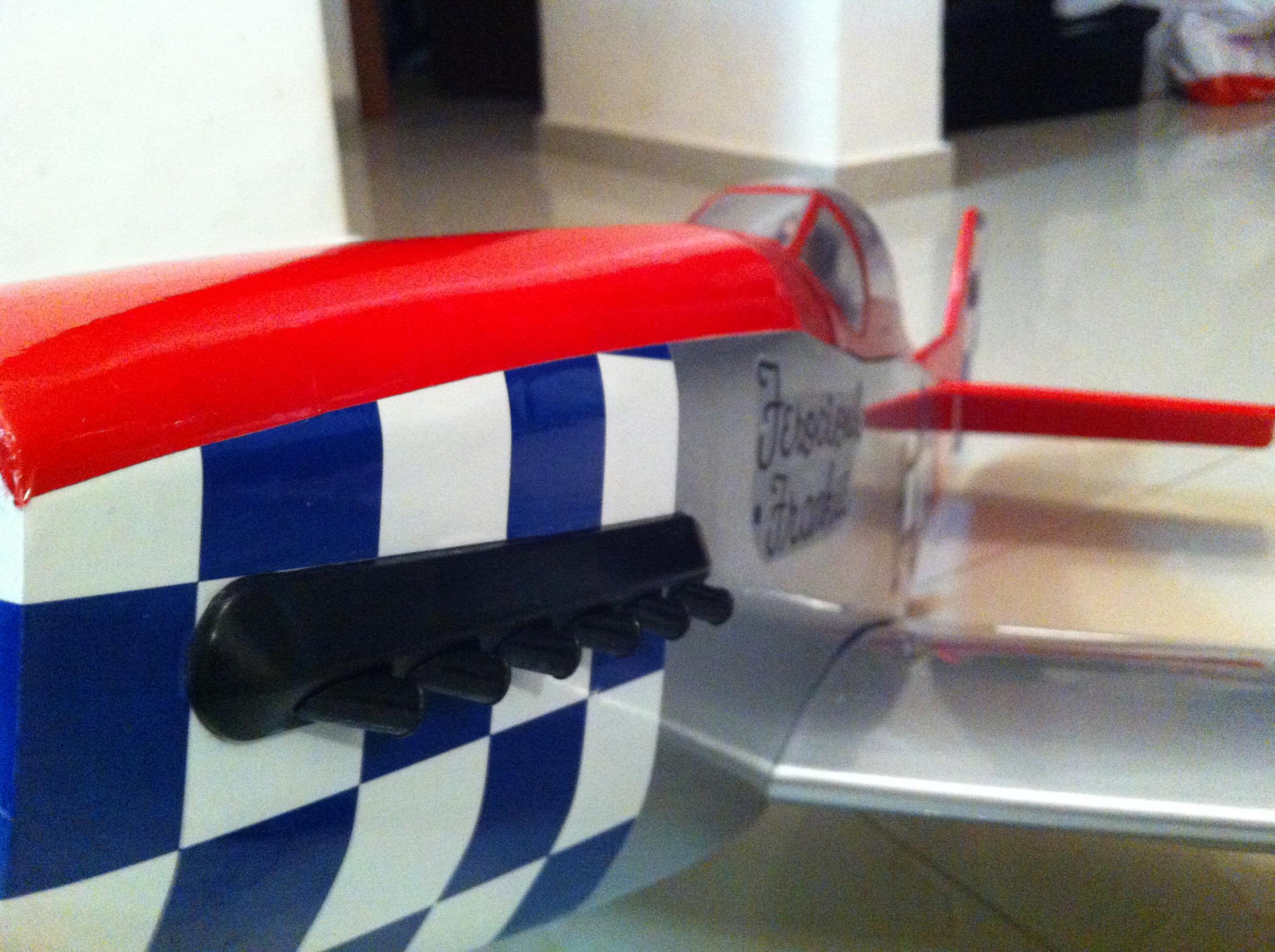

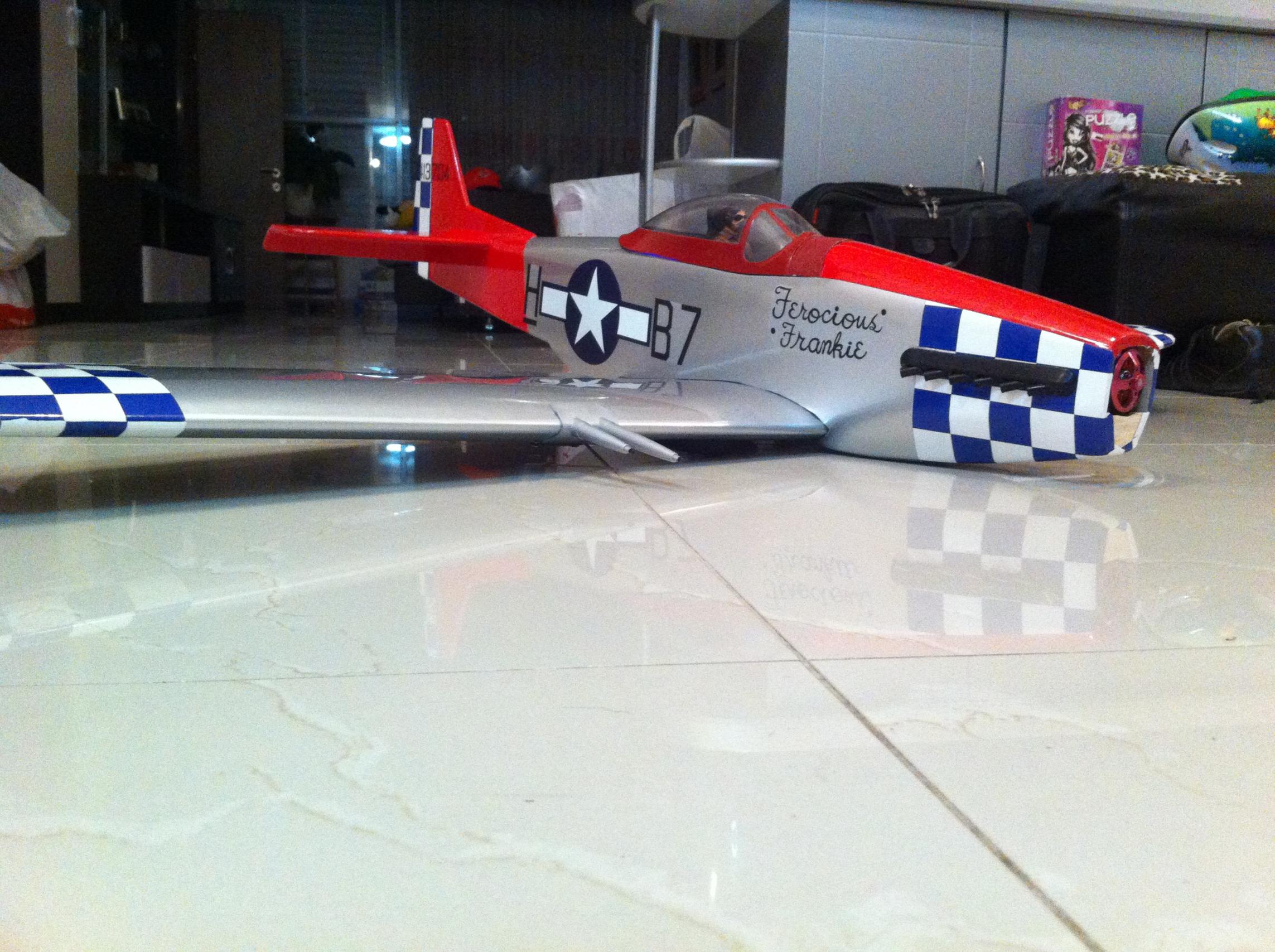

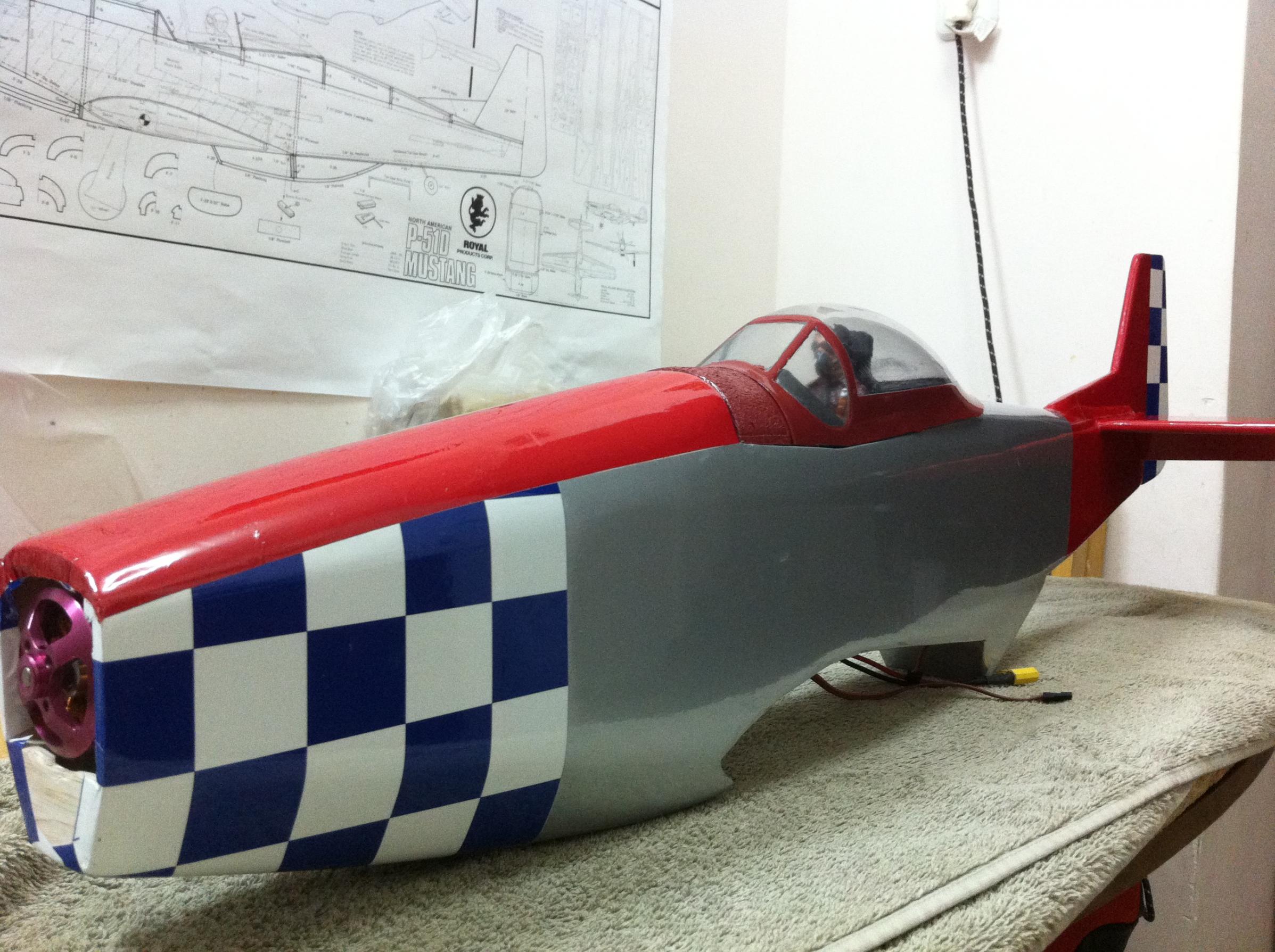

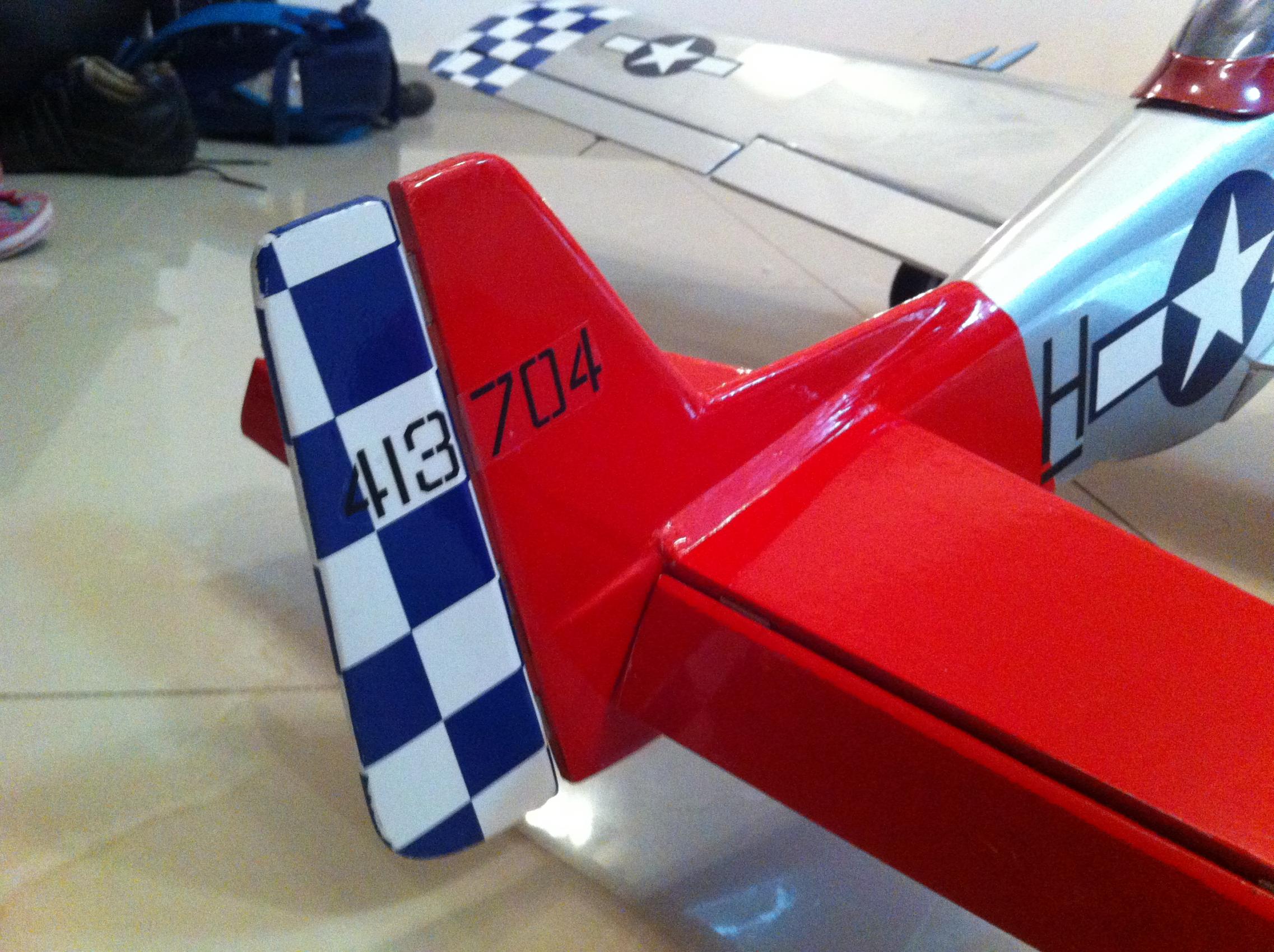

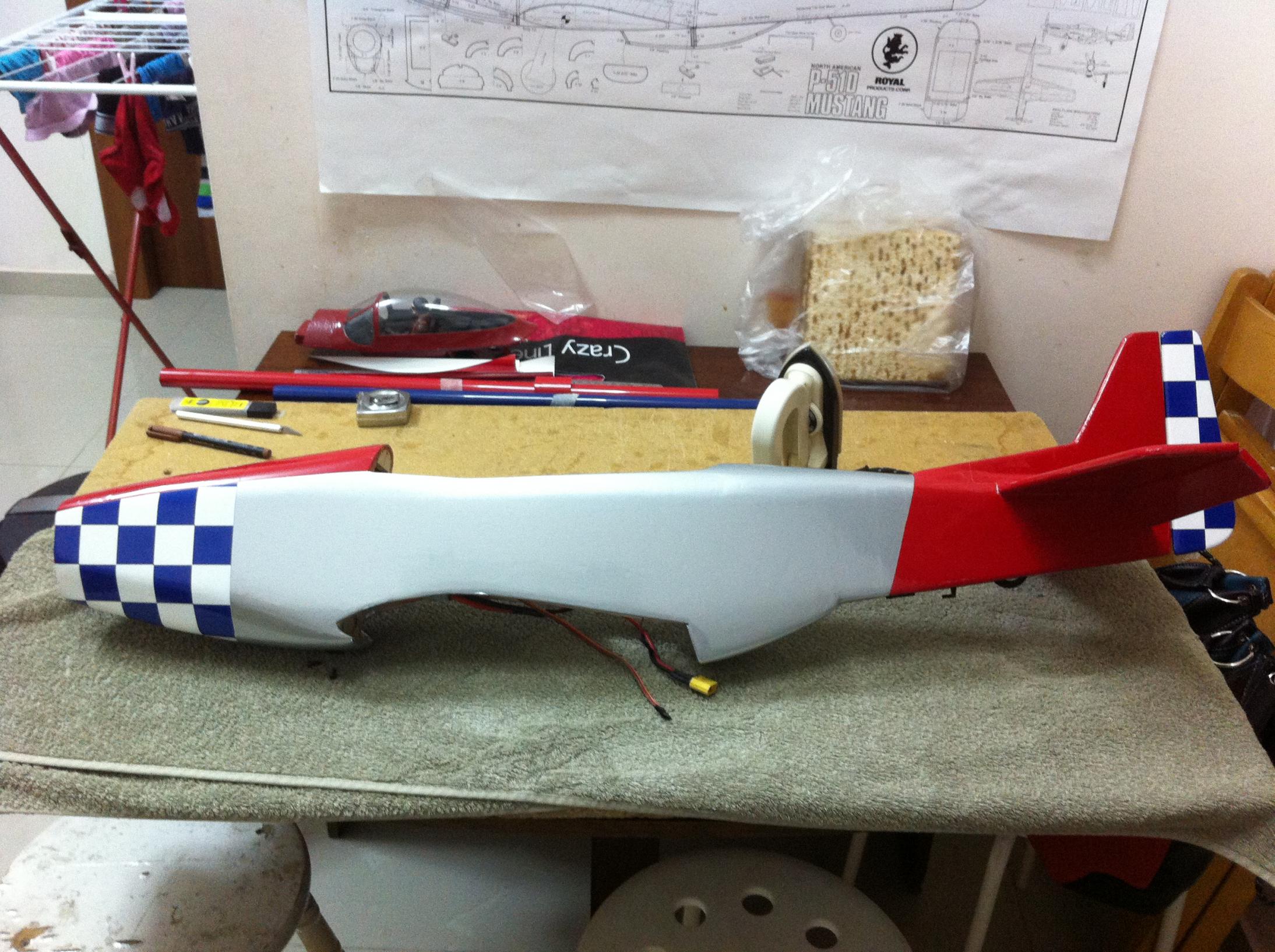

ועכשיו קצת קוסמטיקה
קובץ מצורף 106567קובץ מצורף 106568קובץ מצורף 106569קובץ מצורף 106570קובץ מצורף 106571קובץ מצורף 106572קובץ מצורף 106573קובץ מצורף 106574קובץ מצורף 106575קובץ מצורף 106576קובץ מצורף 106577קובץ מצורף 106578

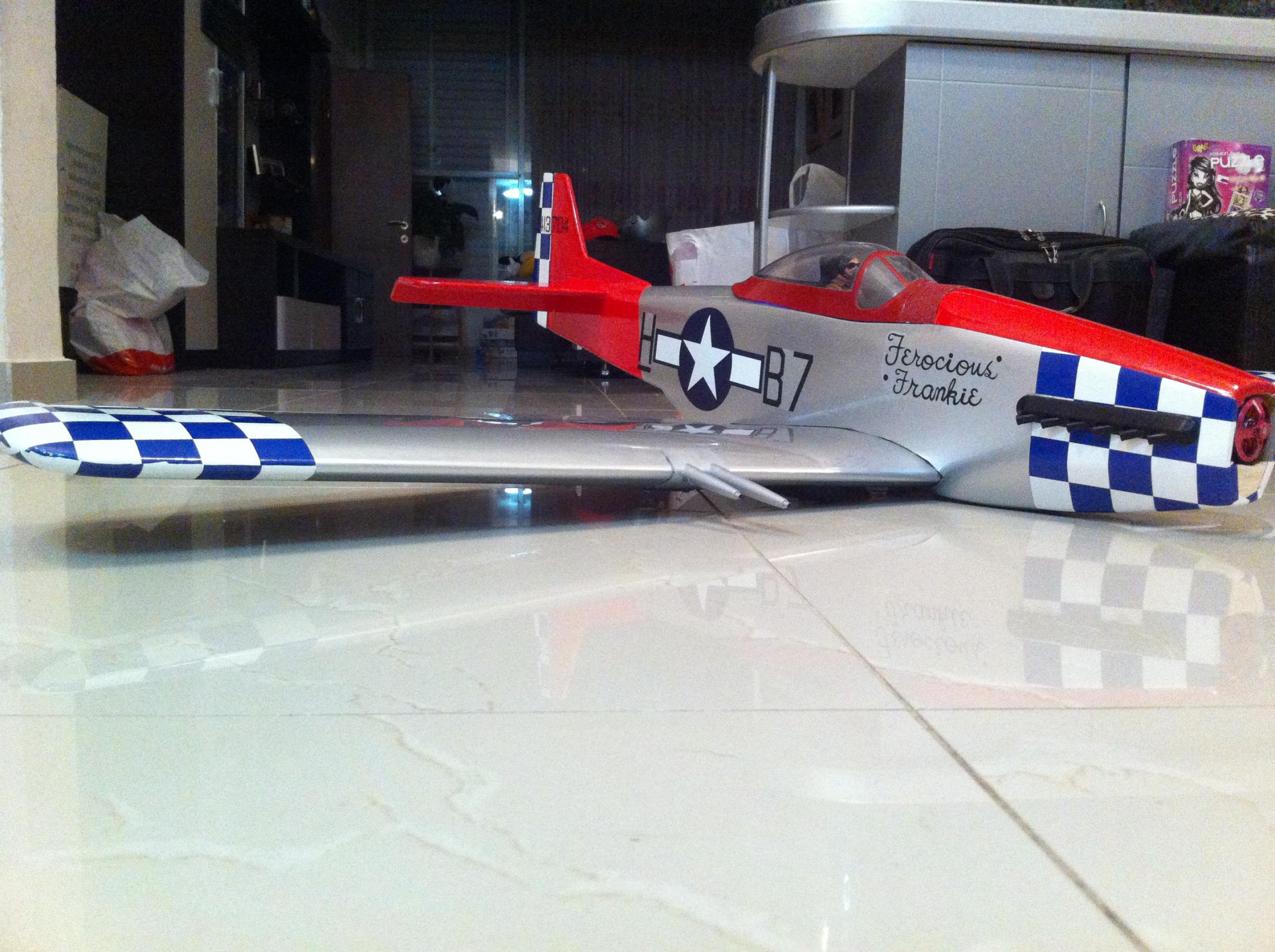

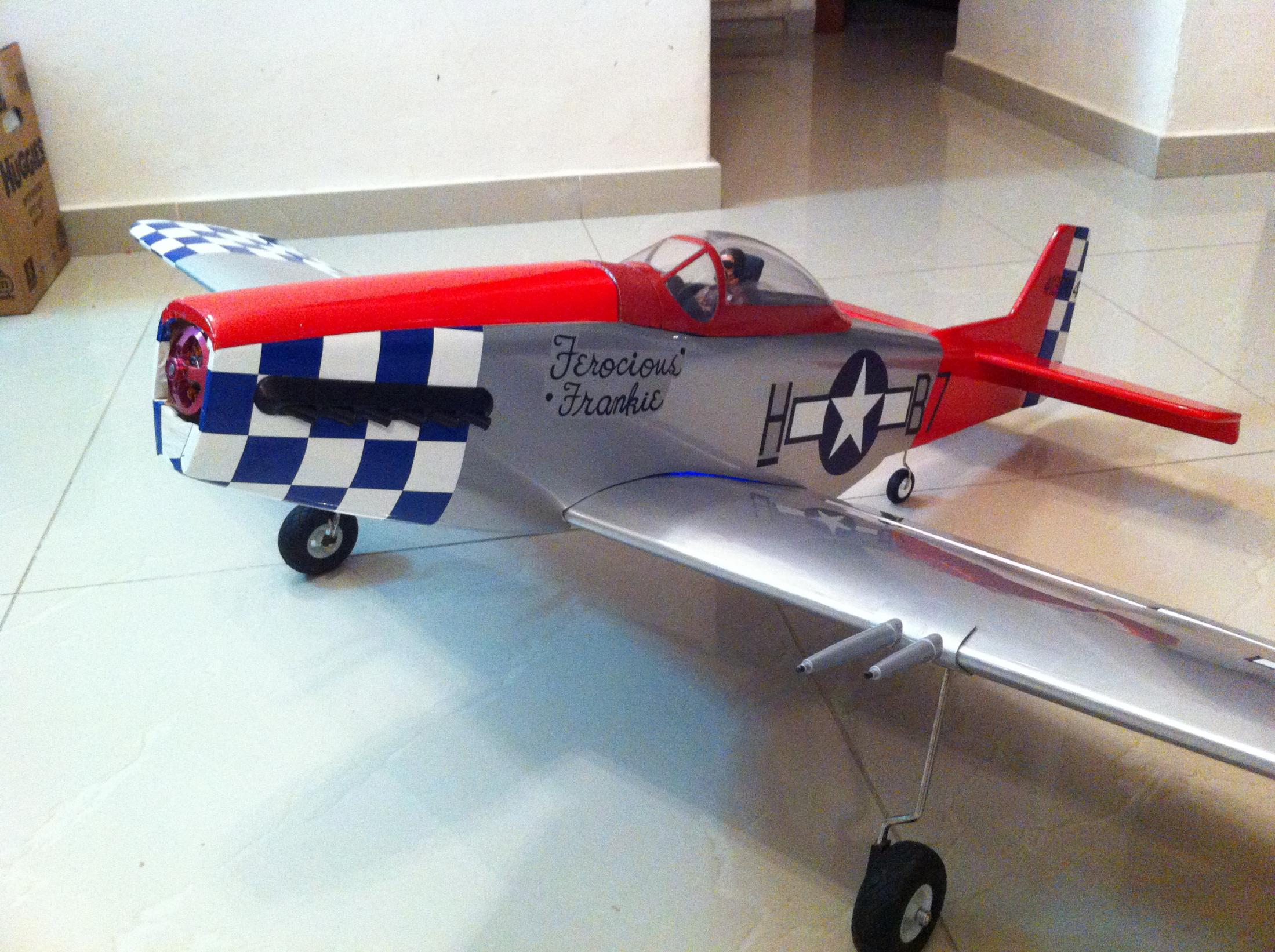

ולסיום אני רציתי להגיע ל100% של התאמה לטיסן סקייל, אני חושב שזה יצא לי לא רע !!!

יצא ממש יפה. מאחל הרבה טעינות המראות ונחיתות.
תתחדש :)

רוס, כל הכבוד! יצא מדהים! מעריץ את הסבלנות שלך להשלים כזה פרוייקט, והכי חשוב שממשת חלום.
בהצלחה בטסט.

Sent from my GT-I9500 using Xparent BlueTapatalk 2

יפה ,יפה מאד ,יצא מעולה,
מה המידות של הטיסן.

זה מה שקורה למי שפעם אחת בחיים בונה לבד:
מתמכרים...
שיחקת אותה ידידי היקר, אם היו לי קופונים עבור אלו שעברו אצלי סדנאות ומימשו את הידע שרכשו, היית זוכה בקופון :cool:
בינתיים תסתפק בהמלצה לקופון של הפורום הזה, זה בהחלט שירשור ראוי
אודי, לטיפולך :cool:

כל הכבוד על הגשמת החלום.

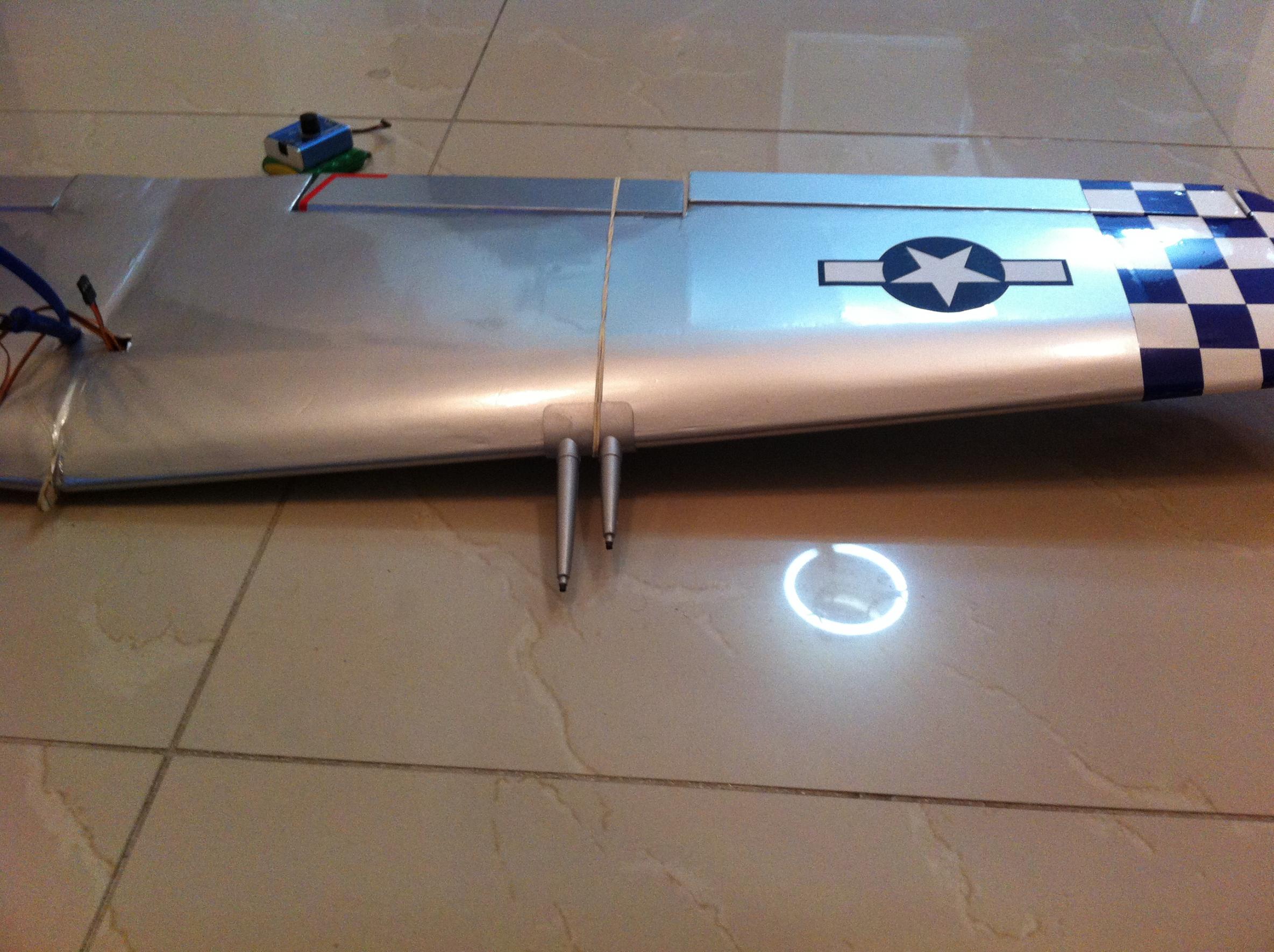

שמתי לב שחסרים חיזוקים בחיבור קורות כני הנסע לכנף.
האם ישמת החיזוקים?

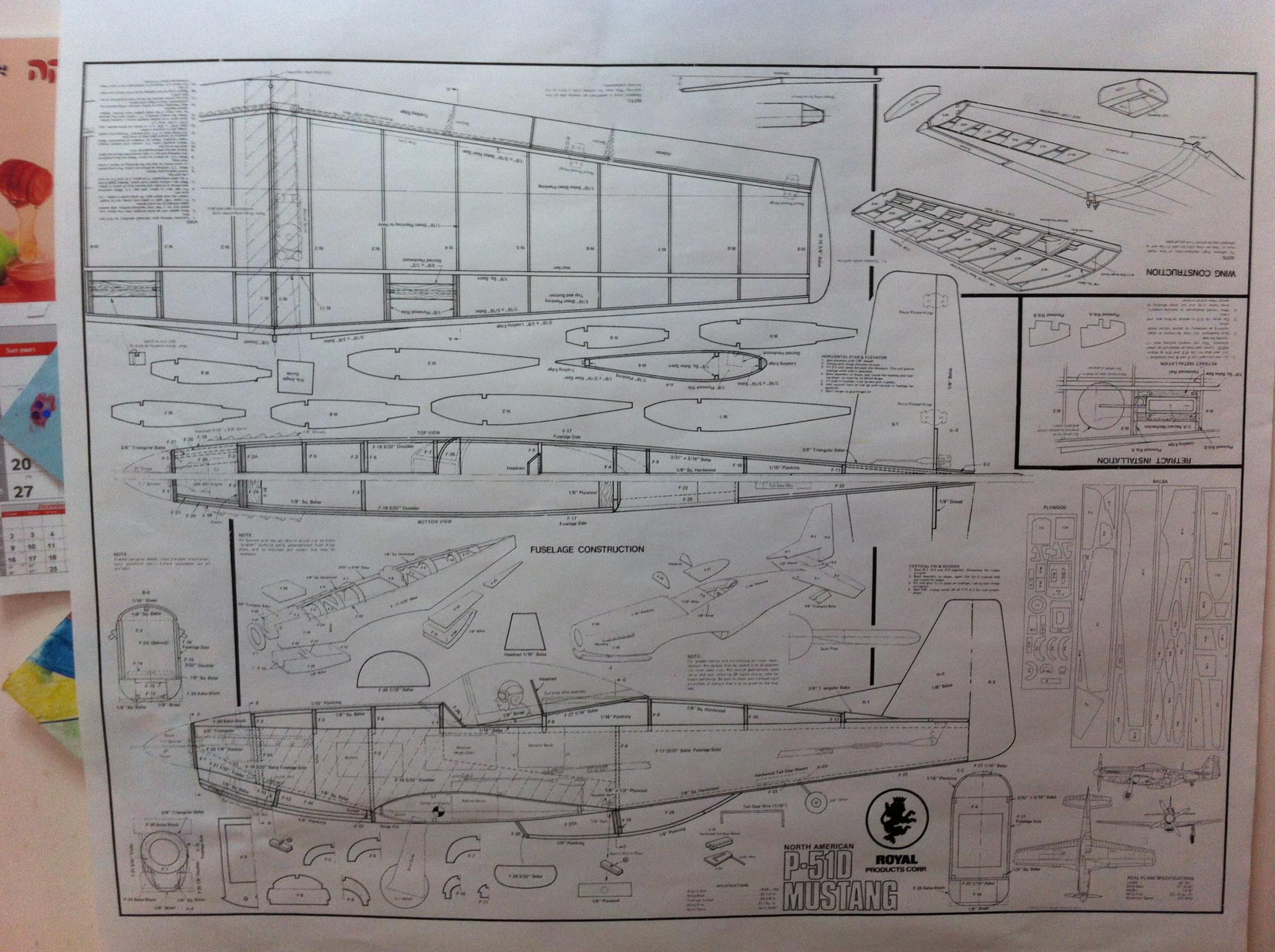

ראה בתמונות את הנדרש בתוכניות ואת מה שנראה כחסר אצלך בכנפיים. הכוונה היא להכפלת דופן הפרופילים באזור בו מודבקות קורות עליהן מתיישבים כני הנסע.

קובץ מצורף 106582קובץ מצורף 106583

ציטוט:

---

נכתב במקור על ידי אבי סירוטה

כל הכבוד על הגשמת החלום.
שמתי לב שחסרים חיזוקים בחיבור קורות כני הנסע לכנף.
האם ישמת החיזוקים?
ראה בתמונות את הנדרש בתוכניות ואת מה שנראה כחסר אצלך בכנפיים. הכוונה היא להכפלת דופן הפרופילים באזור בו מודבקות קורות עליהן מתיישבים כני הנסע.

קובץ מצורף 106582קובץ מצורף 106583

---

כו ישנם אני שמתי זויות תמיכה לא צילמתי אותם
שכחלתי לצלם
סליחה:o:o

ציטוט:

---

נכתב במקור על ידי eitanbin

יפה ,יפה מאד ,יצא מעולה,
מה המידות של הטיסן.

---

מידות הם כנף 1.40 לערך גוף1.20
מנוע 500KV
סוללה 4S 4000
משקל כולל2.200
פרופ עוד לא יודע אבדוק רק לאחר תכנות הבקר
כשאמצע כרטיס תכנות:confused::confused::confused:

ציטוט:

---

נכתב במקור על ידי wind556

זה מה שקורה למי שפעם אחת בחיים בונה לבד:
מתמכרים...
שיחקת אותה ידידי היקר, אם היו לי קופונים עבור אלו שעברו אצלי סדנאות ומימשו את הידע שרכשו, היית זוכה בקופון :cool:
בינתיים תסתפק בהמלצה לקופון של הפורום הזה, זה בהחלט שירשור ראוי
אודי, לטיפולך :cool:

---

כן ,עודד אתה מורה נהדר גדול ומלמד הרבה דברים !!!
למדתי הרבה ממך הרבה מאוד!!!
אתה יודע על הטלבתות שלי לגבי הטיסן ,ואתה בין אותם אנשים ששכנעו אותי ללכת על הפרויקט
תודה רבה לך:o:o:o

ציטוט:

---

נכתב במקור על ידי rossg1

כו ישנם אני שמתי זויות תמיכה לא צילמתי אותם
שכחלתי לצלם
סליחה:o:o

---

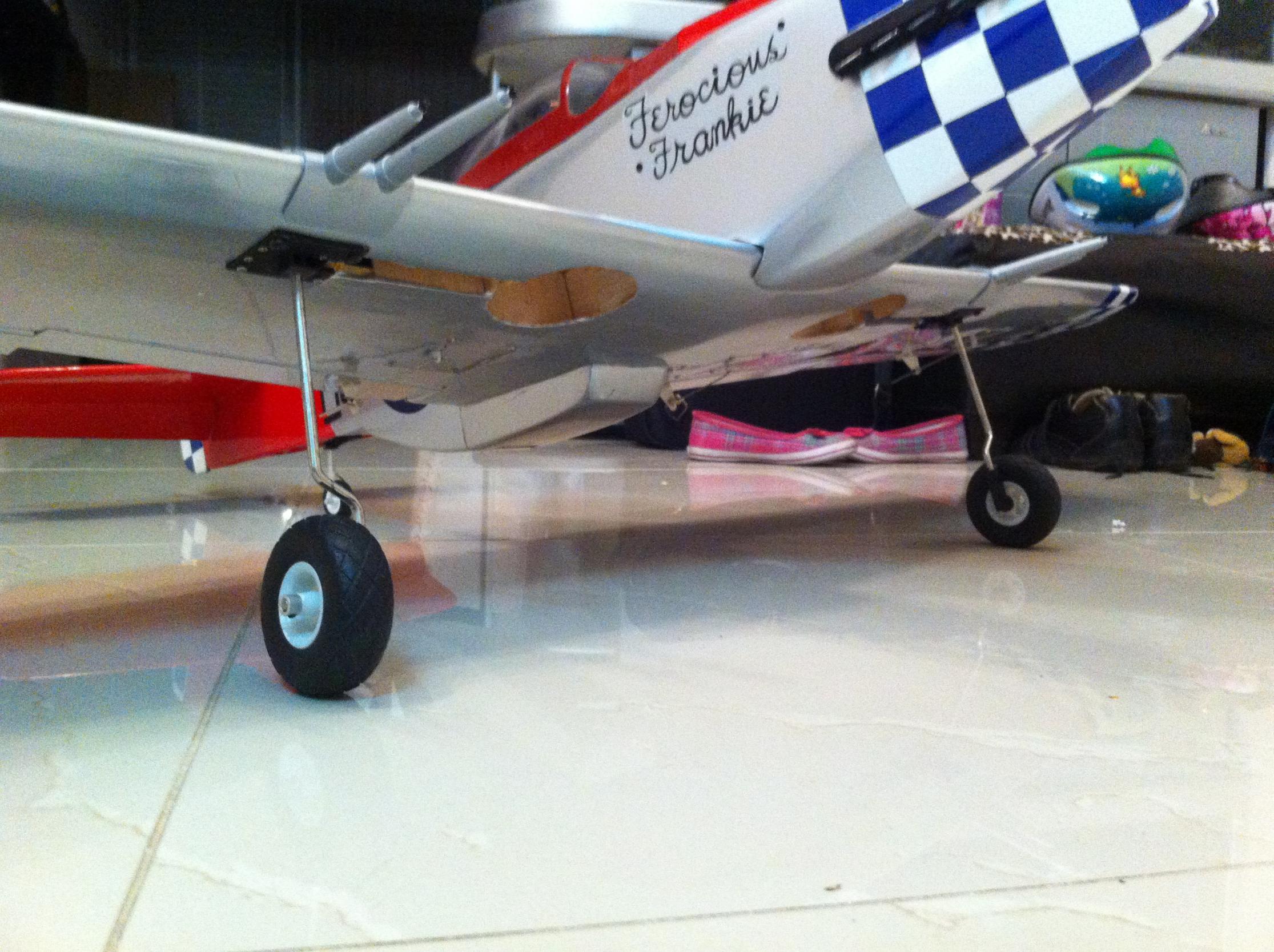

במקור טיסן ללא גלגלים מתקפלים וללא מדפים אני שידרגתי אותו קצת :o:o:o

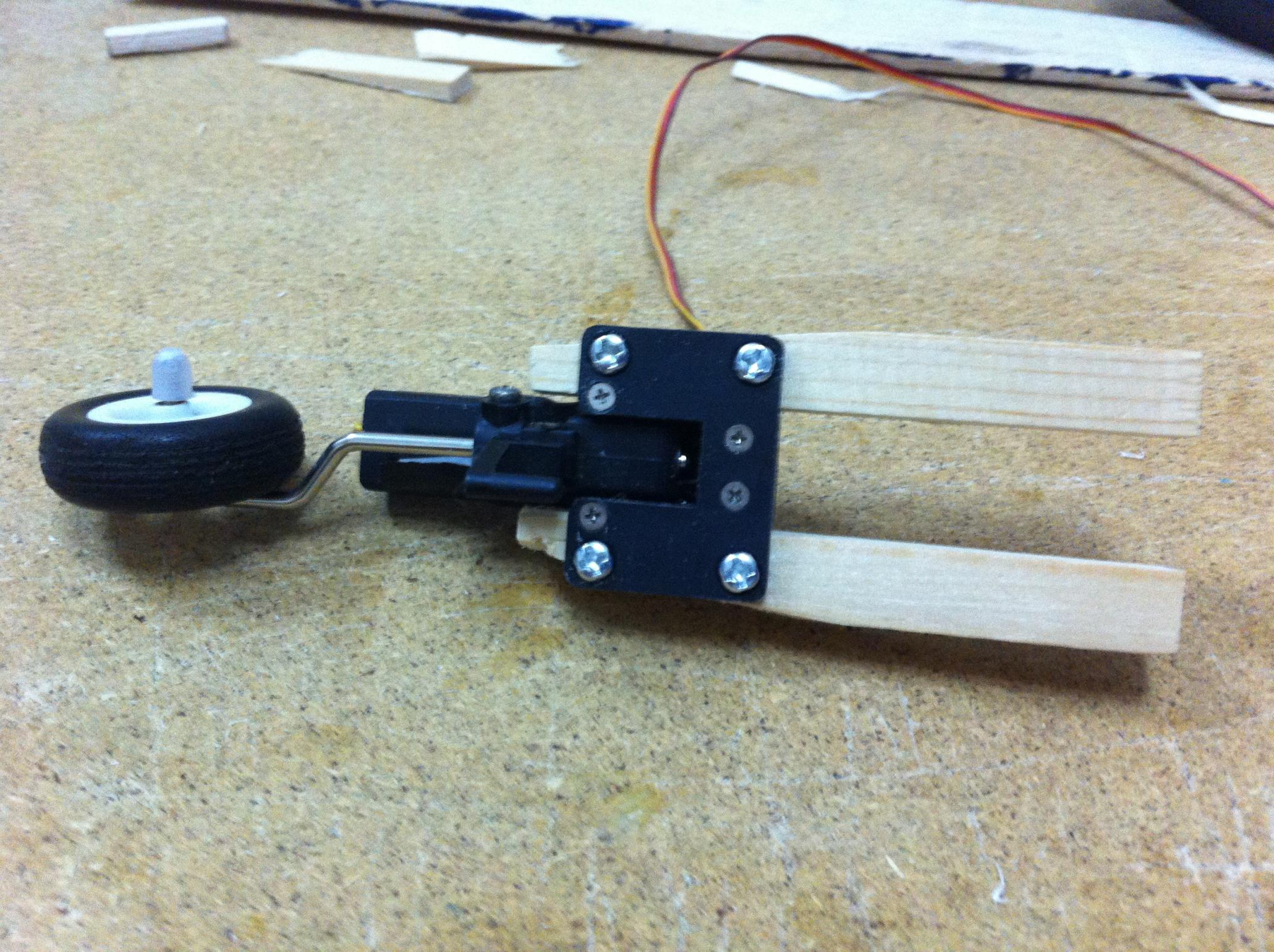

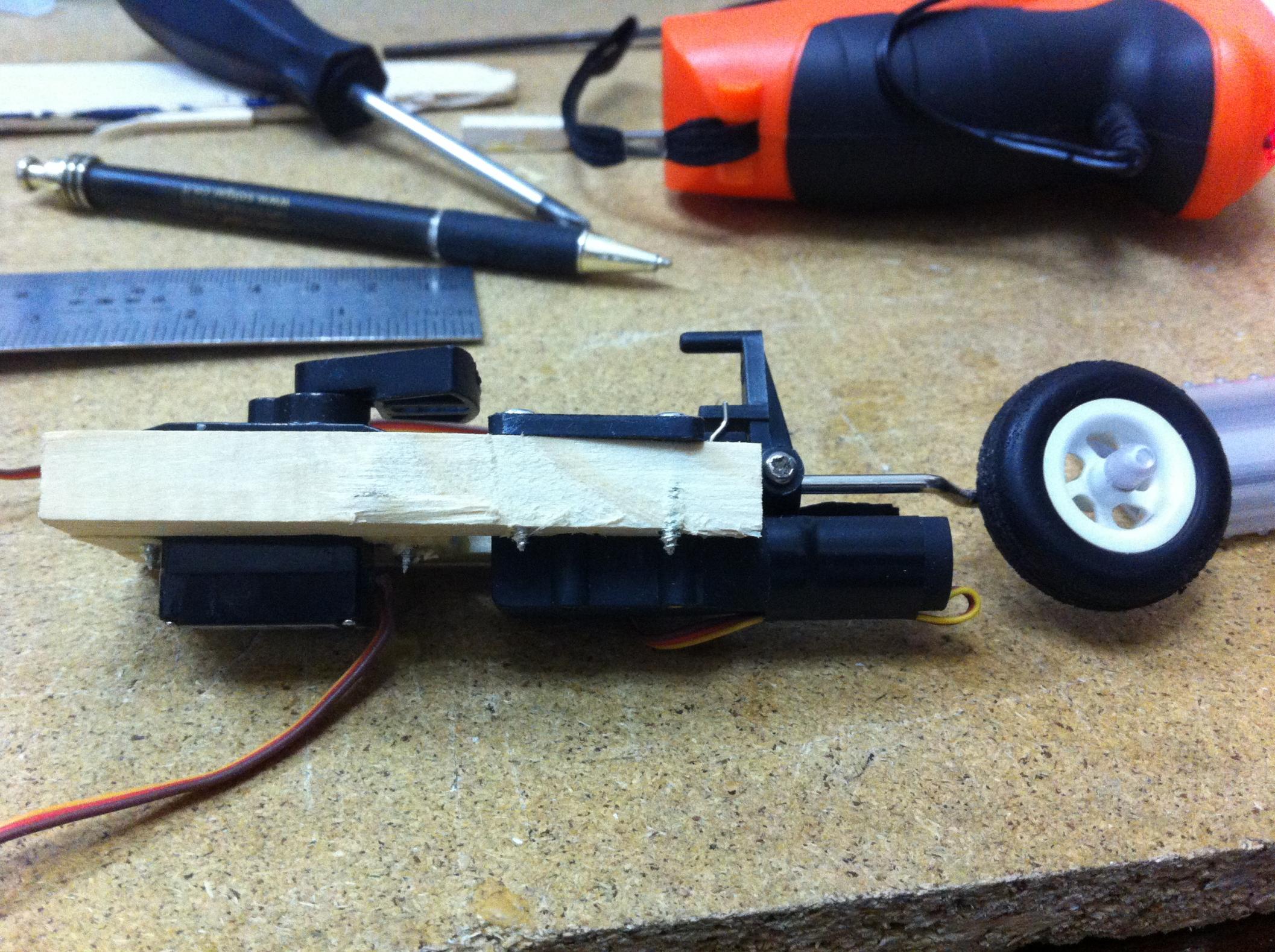

לכן חיזוקים בתושבת גלגלים אני הוספתי חיזוקים באזור גלגל עם דיקט 1ממ

מדהים כל צילומי הבניה ברובליקה אחד :cool:בהצלחה בטסט !ואל תשכח סרטון

מדהים... איזה מתנה מדהימה לחג.
ממש כיף לשטוף את העיניים, אין ספק שהפרוייקט ראוי להיות מועמד לקופון. אבל בשביל סיום מושלם צריך סרטון (הסרטון לא חייב להיות מושלם).

מאחל לך הצלחה בטסט.

ורק הערה בונה - גם לך וגם למדריך.. אני אוהב שירשורים מתמשכים, אומנם רואים את כל העבודה הקשה מתוך התמונות, ורואים את ההתקדמות והשלבים שעברת.
אבל על מנת לעזור לדור הבא או סתם למי שרוצה גם לבנות אני אוהב שירשורי בנייה שמעדכנים אותם לאורך כל הבנייה.
ומעלים על הכתב את החישובים, ההתלבטויות, בקיצור הכל...

אין לי טיסן של 2.2 ק"ג , אבל 500KV ל 4 תאים נראה לי קצת איטי מידי לטיסן כזה... לא?

אפילו עם פרופ של 12X8 המהירות לא תהיה משהו.. על איזה פרופ' אתה מתכנן?

ציטוט:

---

נכתב במקור על ידי אננס

מדהים... איזה מתנה מדהימה לחג.
ממש כיף לשטוף את העיניים, אין ספק שהפרוייקט ראוי להיות מועמד לקופון. אבל בשביל סיום מושלם צריך סרטון (הסרטון לא חייב להיות מושלם).

מאחל לך הצלחה בטסט.

ורק הערה בונה - גם לך וגם למדריך.. אני אוהב שירשורים מתמשכים, אומנם רואים את כל העבודה הקשה מתוך התמונות, ורואים את ההתקדמות והשלבים שעברת.
אבל על מנת לעזור לדור הבא או סתם למי שרוצה גם לבנות אני אוהב שירשורי בנייה שמעדכנים אותם לאורך כל הבנייה.
ומעלים על הכתב את החישובים, ההתלבטויות, בקיצור הכל...

אין לי טיסן של 2.2 ק"ג , אבל 500KV ל 4 תאים נראה לי קצת איטי מידי לטיסן כזה... לא?

אפילו עם פרופ של 12X8 המהירות לא תהיה משהו.. על איזה פרופ' אתה מתכנן?

---

אני עוד לא יודע ,צריך לבדוק אני חשבתי לכוון 14X7 או משהו כזה, דורש בדיקה.
אני מחפש כרטיס תכנות ,שאין לי.
http://hobbyking.com/hobbyking/store...Tz85A_ESC.html
אולי משהו יוכל לעזור?!
:confused::confused::confused::confused:

ציטוט:

---

נכתב במקור על ידי rossg1

אני עוד לא יודע ,צריך לבדוק אני חשבתי לכוון 14X7 או משהו כזה, דורש בדיקה.
אני מחפש כרטיס תכנות ,שאין לי.
http://hobbyking.com/hobbyking/store...Tz85A_ESC.html
אולי משהו יוכל לעזור?!
:confused::confused::confused::confused:

---

אולי 14X7 יעבוד , אבל לפי הבנתי (ושוב אין לי ניסיון בגדלים כאלה) 4 תאים עם 500KV ופיץ של 7 יתן לך התנהגות של 3D , כלומר הרבה כח אבל מהירות נמוכה.
אין לך בקר אחר?

לא ,לצערי אין זה הבקר אחר
זה בקר שברשותי
http://hobbyking.com/hobbyking/store...w_5A_SBEC.html
ואני צריך כרטיס תכנות שלו

ציטוט:

---

נכתב במקור על ידי rossg1

לא ,לצערי אין זה הבקר אחר
זה בקר שברשותי
http://hobbyking.com/hobbyking/store...w_5A_SBEC.html
ואני צריך כרטיס תכנות שלו

---

במחשבה שנייה הוא יצא כל כך יפה שאולי כדאי לתלות אותו בסלון מהתקרה ולקנות EPP סיני כדי להטיס:confused:

ואיזה דגים יש לך במיכל? לא הצלחתי לזהות אם אלו דיסקוסים או תוכים...

http://www.efly.co.il/forums/attachm...5&d=1397678425

ציטוט:

---

נכתב במקור על ידי אננס

במחשבה שנייה הוא יצא כל כך יפה שאולי כדאי לתלות אותו בסלון מהתקרה ולקנות EPP סיני כדי להטיס:confused:

ואיזה דגים יש לך במיכל? לא הצלחתי לזהות אם אלו דיסקוסים או תוכים...

http://www.efly.co.il/forums/attachm...5&d=1397678425

---

:D:D:D:D:D
כן גם אני חשבתי על כך אבל!!!:confused::confused::confused:
דגים במיכל ?זה 400 ליטר מים אקווריום אם דגים טורפים והגדולים זה תוכי בני 6 שנים:cool::cool:

ציטוט:

---

נכתב במקור על ידי אננס

אולי 14X7 יעבוד , אבל לפי הבנתי (ושוב אין לי ניסיון בגדלים כאלה) 4 תאים עם 500KV ופיץ של 7 יתן לך התנהגות של 3D , כלומר הרבה כח אבל מהירות נמוכה.
אין לך בקר אחר?

---

אהמממ... 3D זה לא יהיה . פרופ הוא מרכיב מסוים שמטוס עם יכולות טרידי יכול להתבטא טוב יותר ,

יפה מאד,
אולי תוכל לפרט את בנית את החופה?
שוב,עבודה מדהימה.

ציטוט:

---

נכתב במקור על ידי ציקליד

יפה מאד,
אולי תוכל לפרט את בנית את החופה?
שוב,עבודה מדהימה.

---

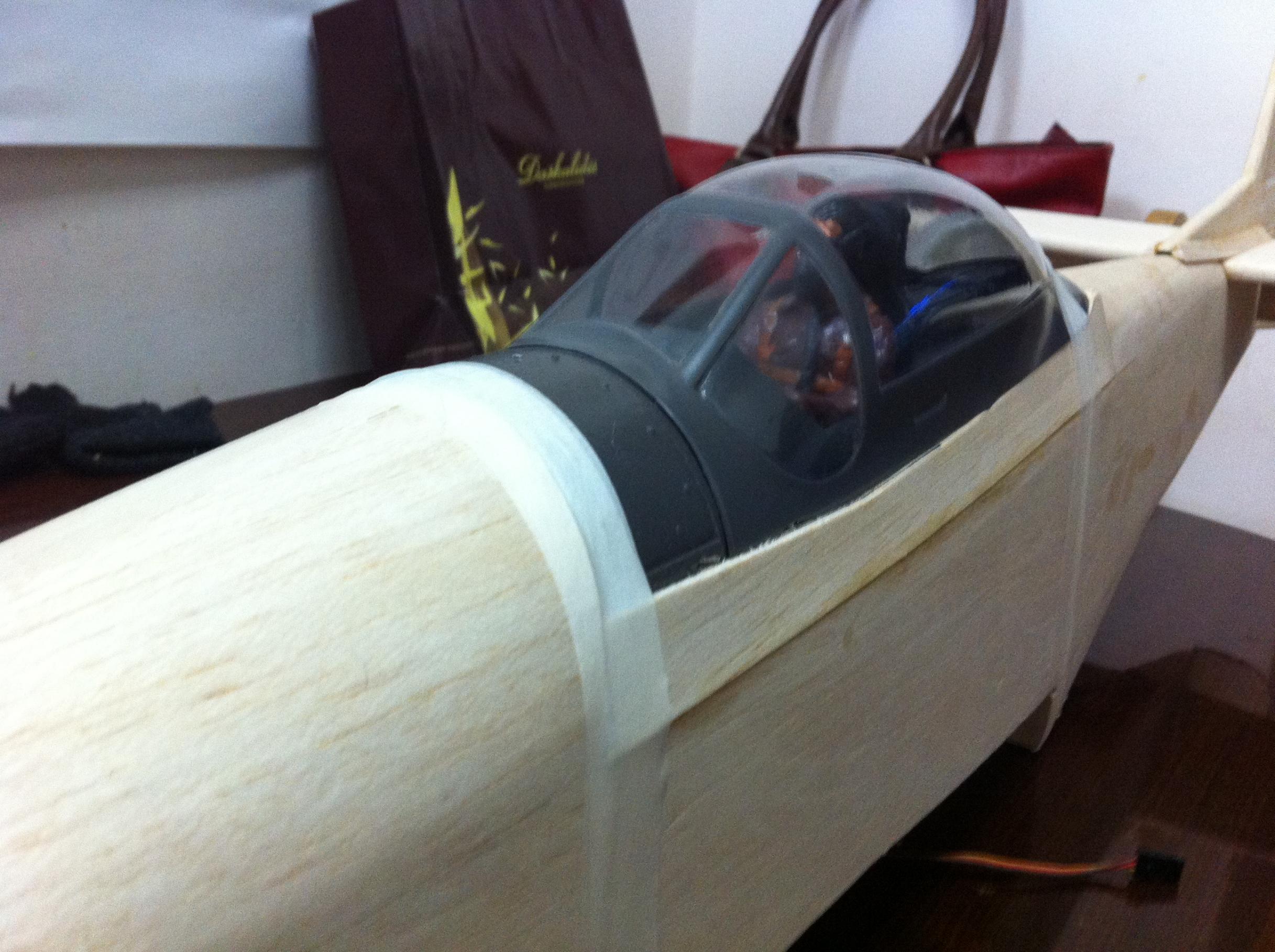

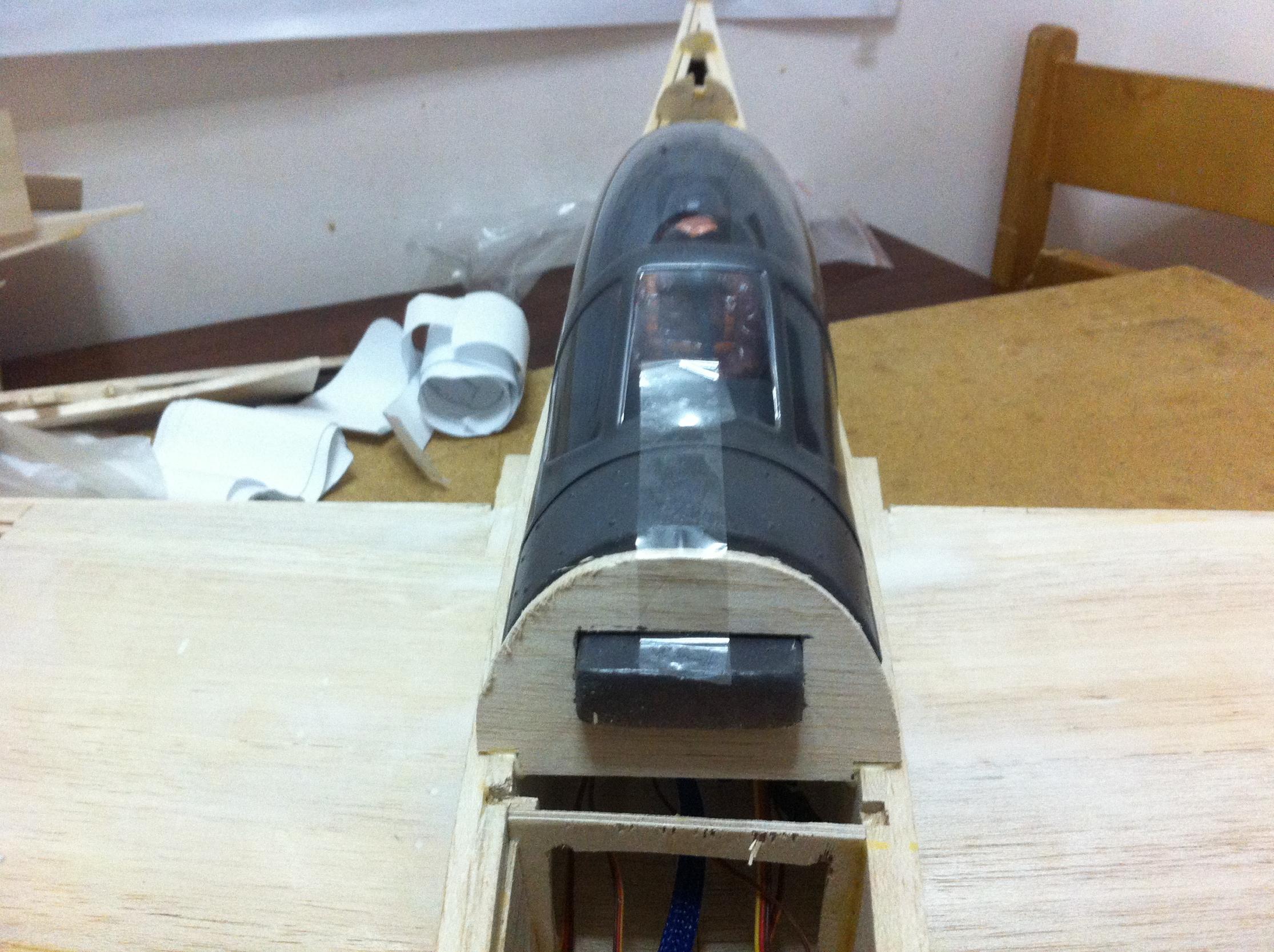

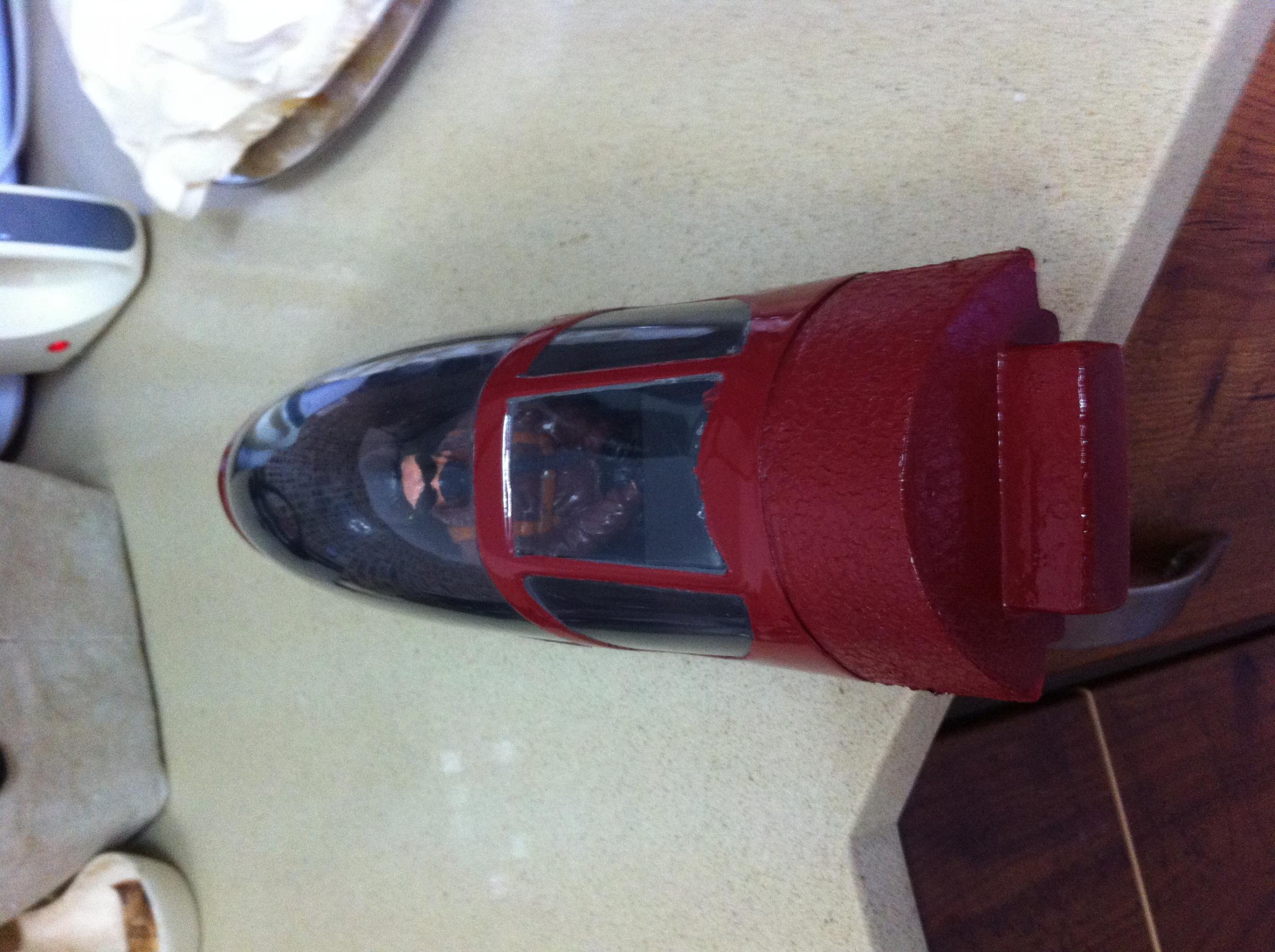

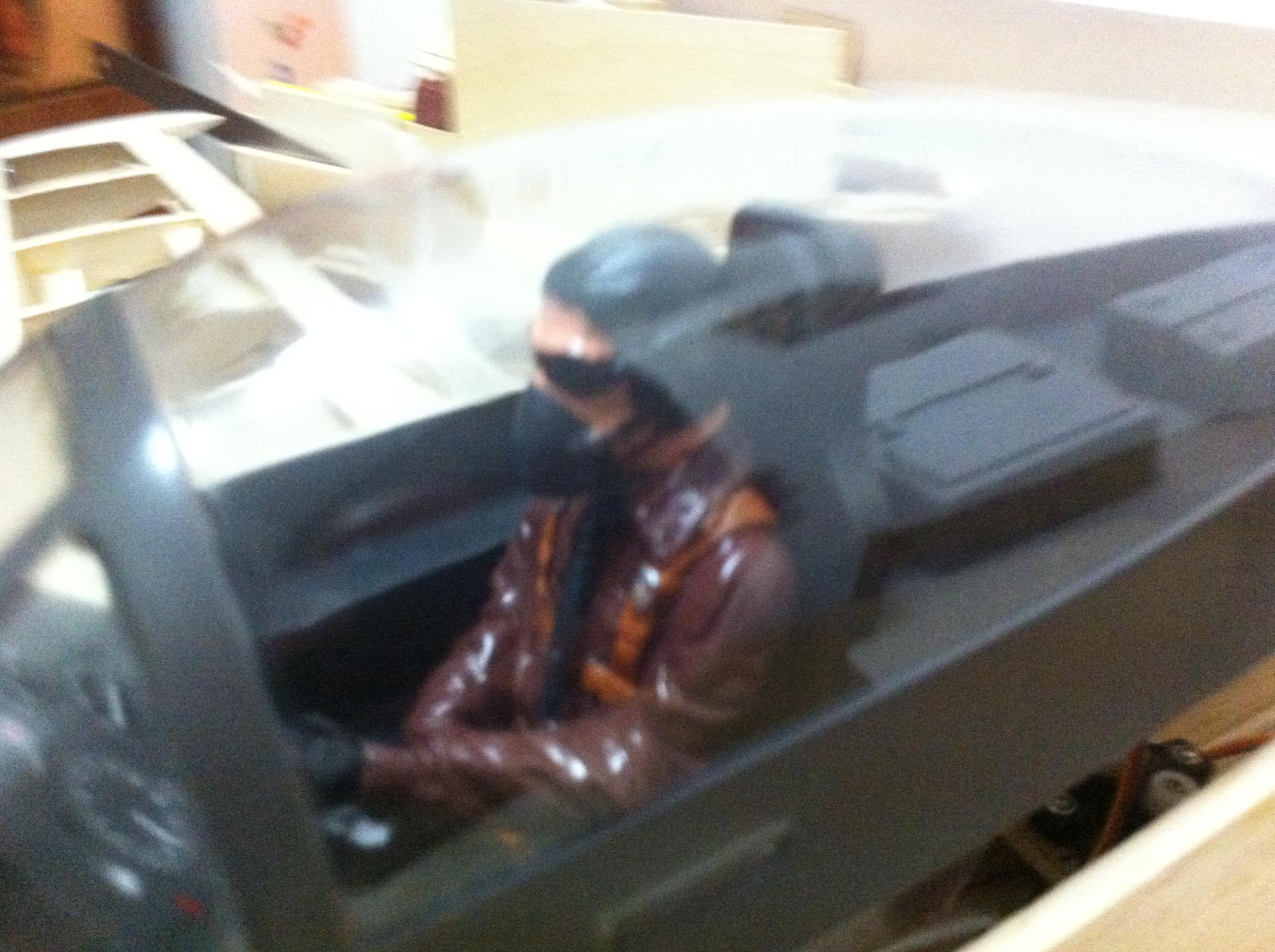

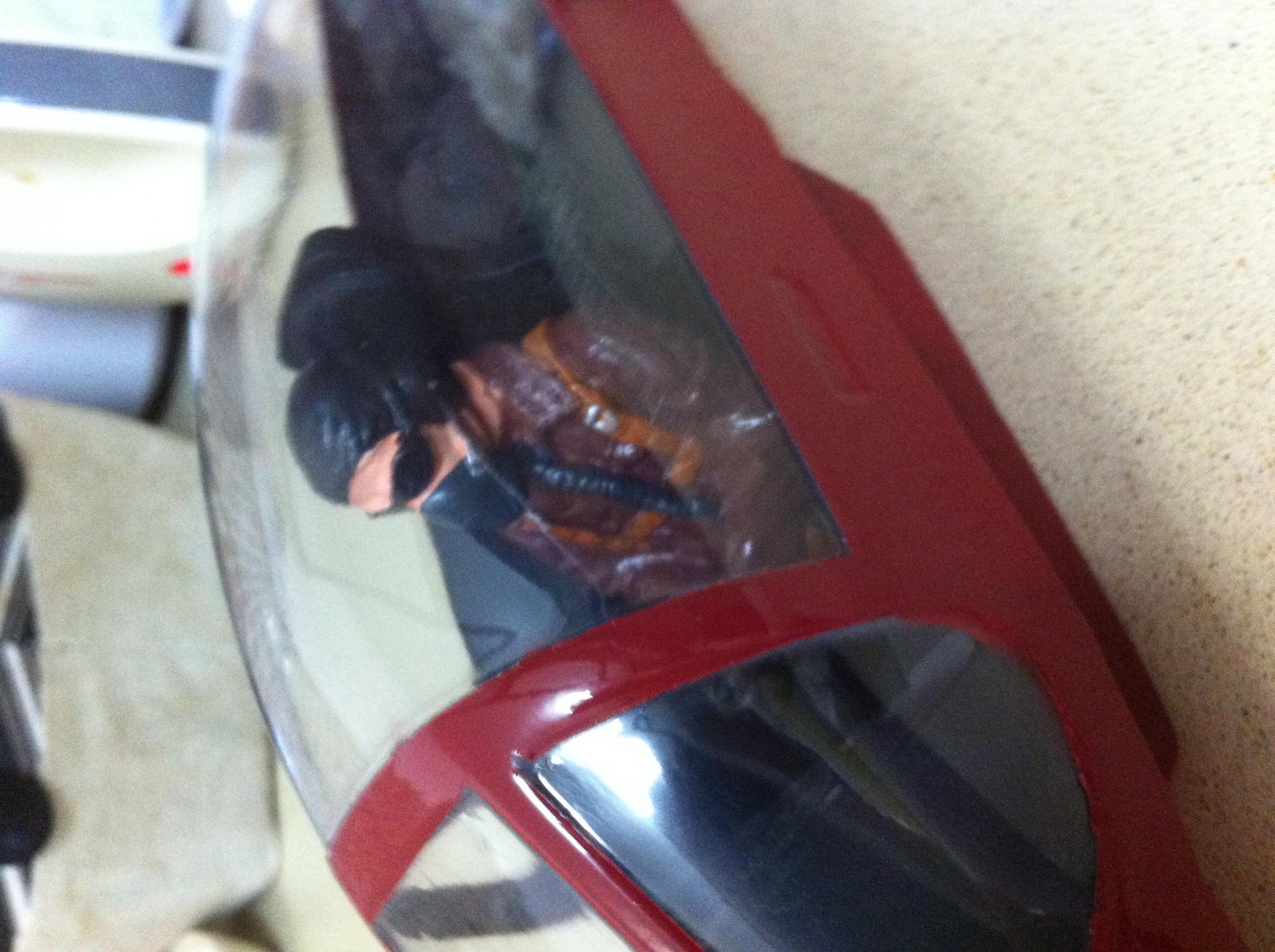

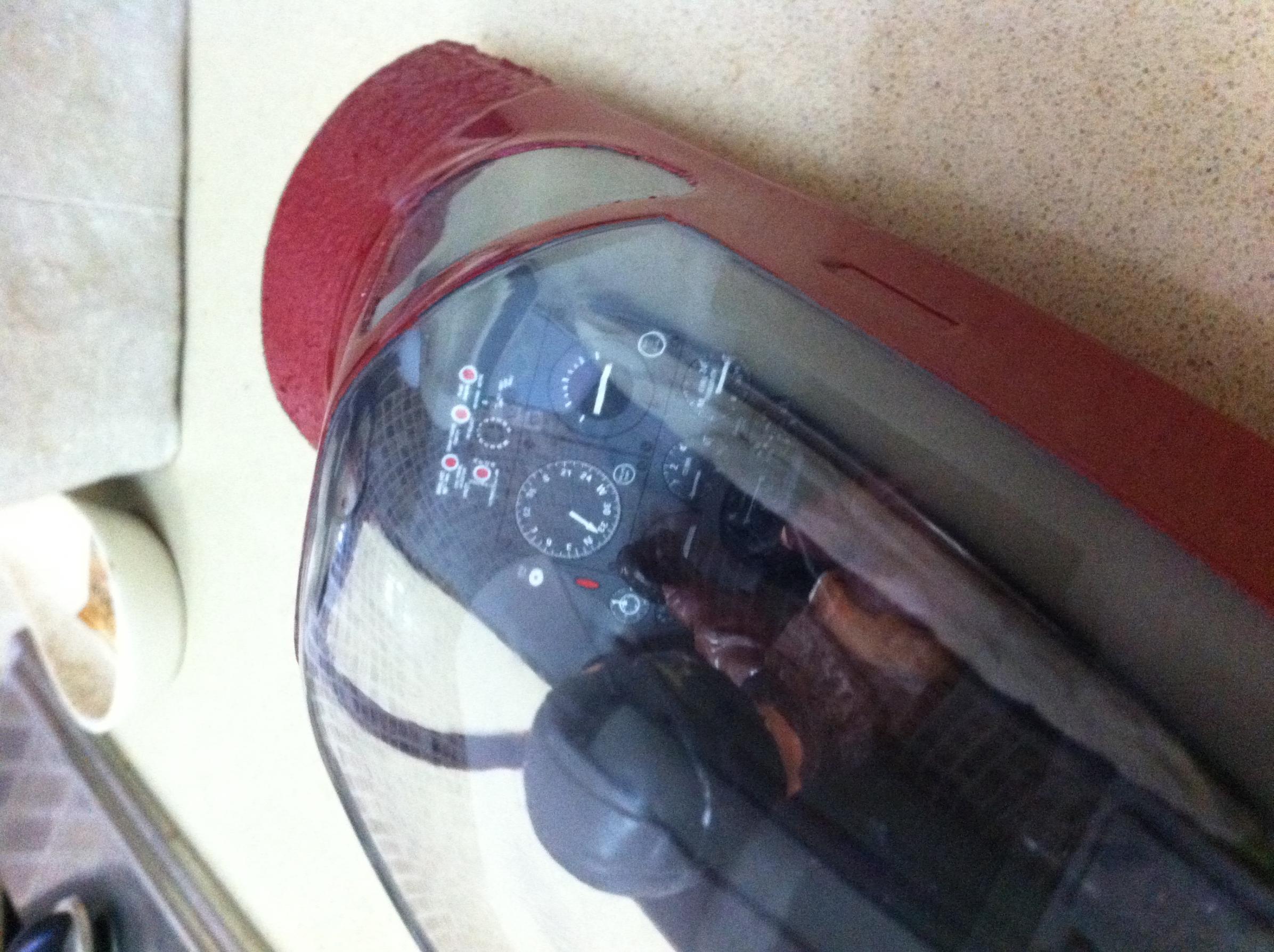

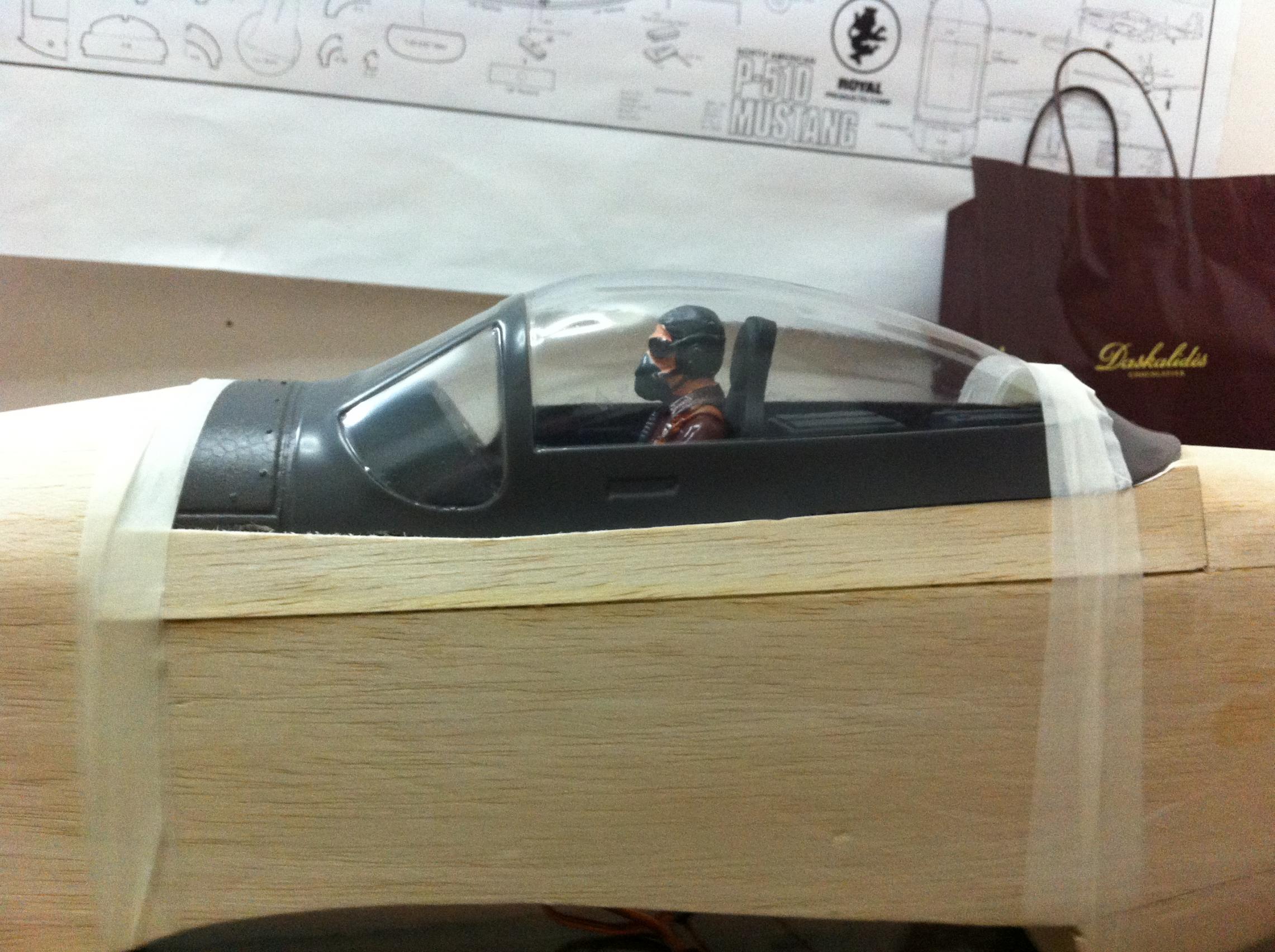

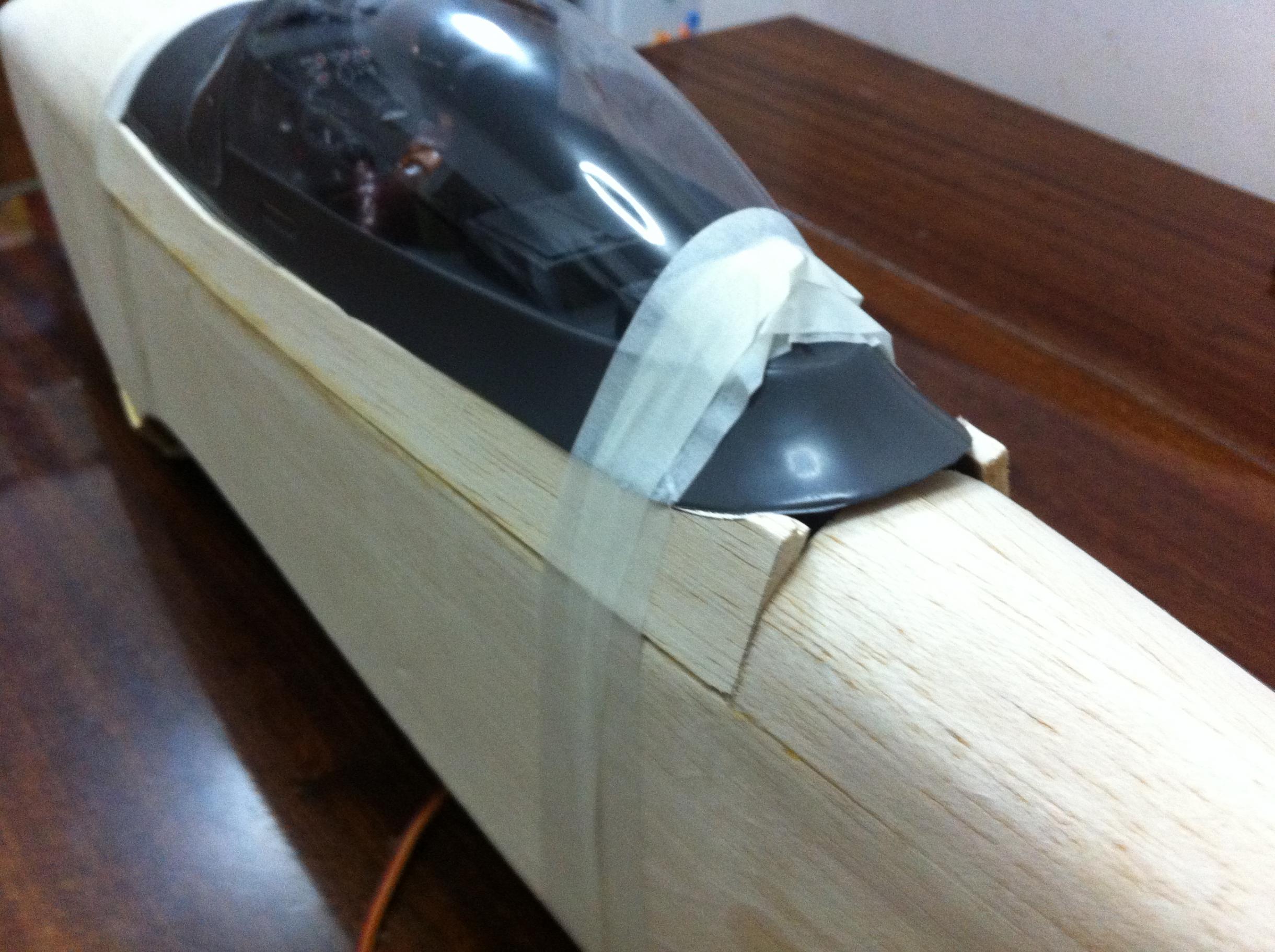

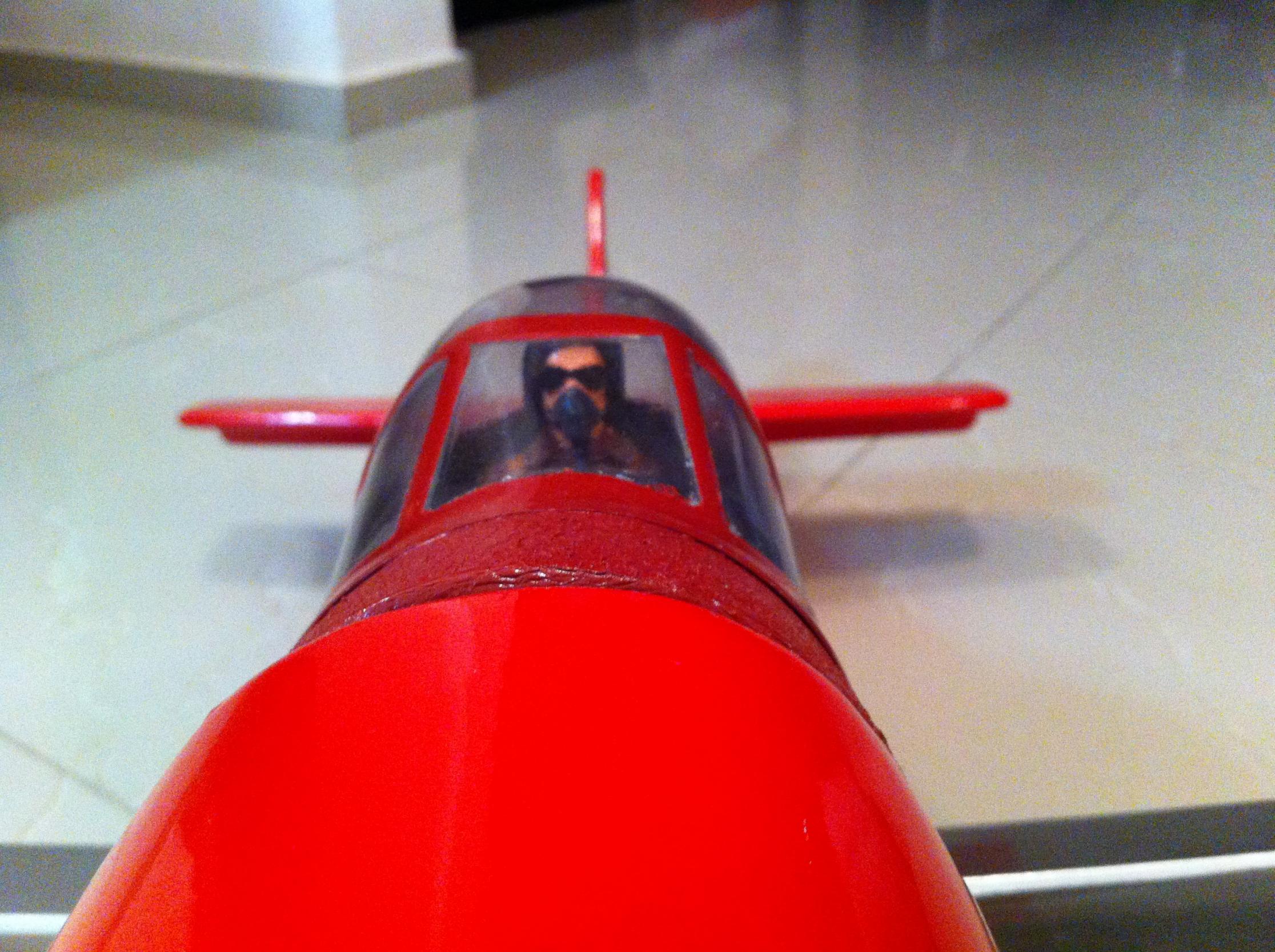

חופה ,זה באמת עבודה קשה ביותר!
פשוט אתה לוקח סרגל עט ונכנס להובי קינג ומחפש חופה מתאימה לגודל של הגוף

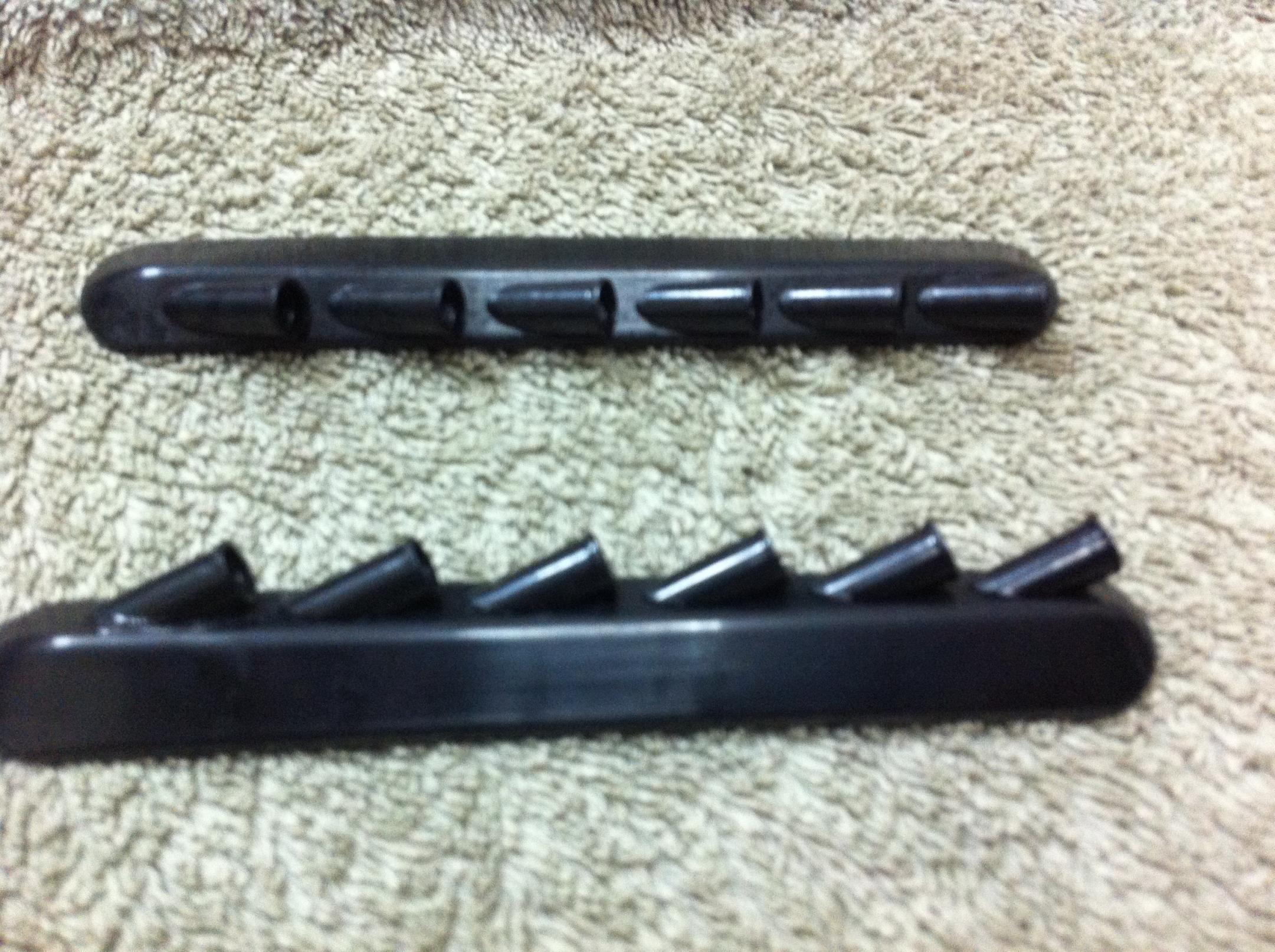

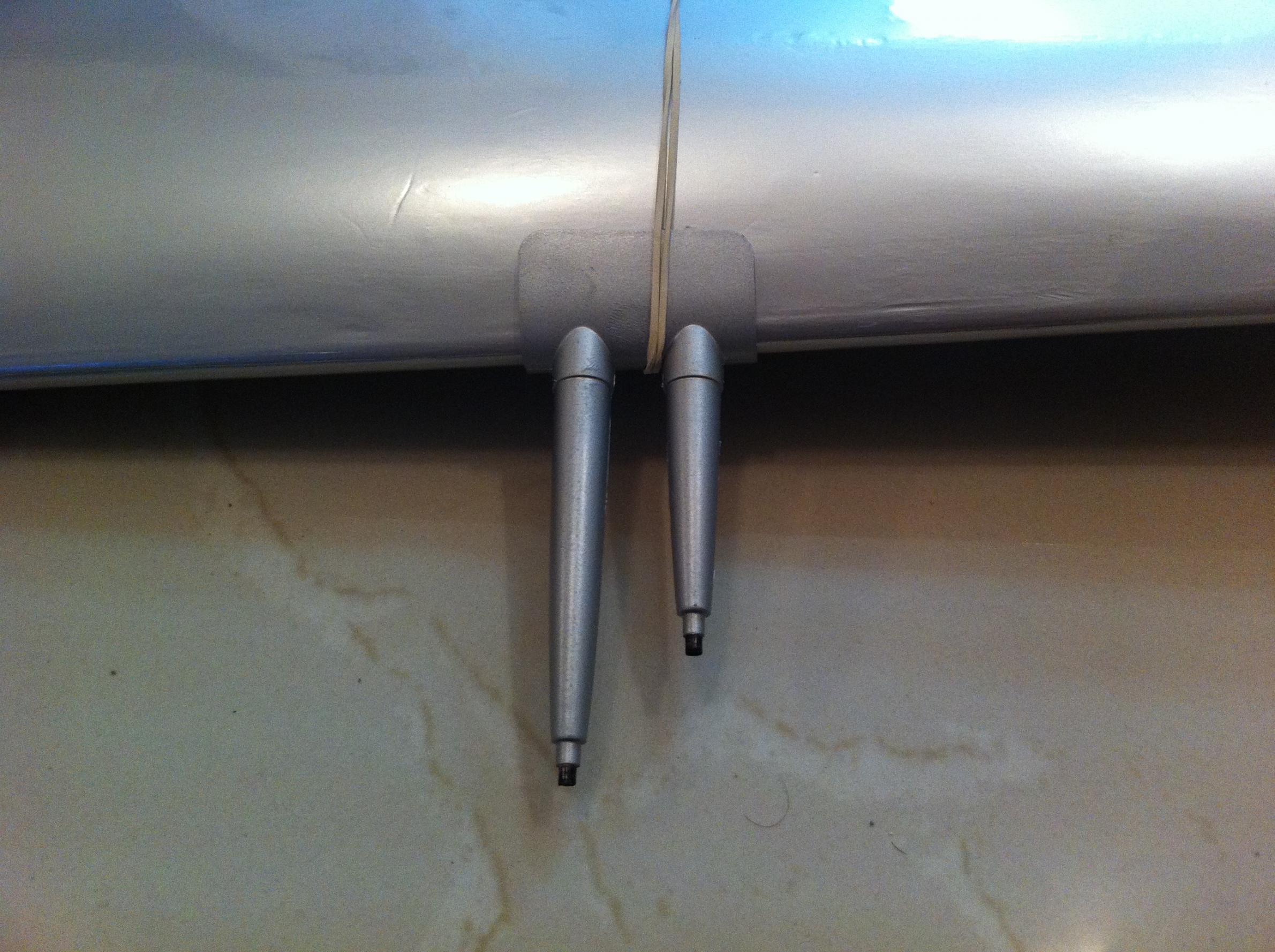

זה על כנפיים:http://hobbyking.com/hobbyking/store...e_Cannons.html

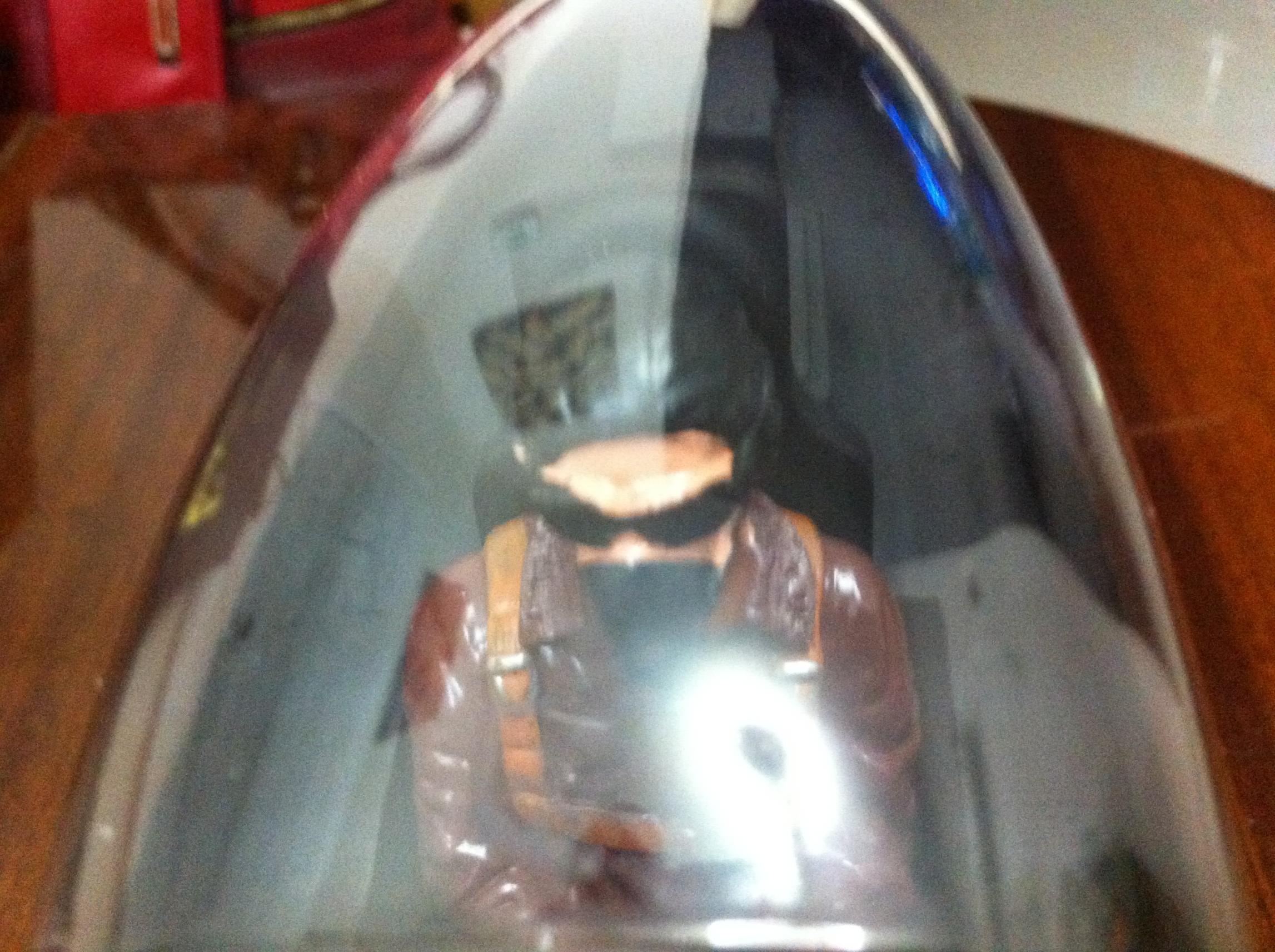

חופה במקור http://hobbyking.com/hobbyking/store...th_pilot_.html
שעברה צביע לצבע מתאים
קוסמטיקה http://hobbyking.com/hobbyking/store...dProduct=23390
וחודשיים לחכות וזהו!!!
;);););););););)

ציטוט:

---

נכתב במקור על ידי edgarfov

אהמממ... 3D זה לא יהיה . פרופ הוא מרכיב מסוים שמטוס עם יכולות טרידי יכול להתבטא טוב יותר ,

---

אני בחרתי פרופ 14X7 בגלל שיש לי טיסן ספורט אורובטי ZLIN 50
עם מנוע 475KV סוללה 6S ומשקל טיסן כולל הכל 3.5ק"ג ודחף5.5ק"ג
וטיסן חדש 2.2 ק"ג כולל הכל אני מאמין שאגיע ל2.5-3.0ק"ג דחף
אני חוטשב שזה מספיק לו!
מה אתם חושבים?
המלצות אתקבלו בברכה
אולי אפילו פרופ 4להבים על איזה מידה ללכת???
:confused:

המוסטנג מטוס מאוד וורסטילי , אתה יכול לקחת מטיסה לא מהירה כל כך עם היגוי סביר, לטיסה מהירה מאוד אם הקפדה בשלט לא להגיע להיגוי
יתר כי יתלשו לך משטחי ההיגוי או מפלאטר או מעומס יתר, עניין של טעם, וכמה פרופים לנסות. תתחיל עם המלצה אידאלית\אמצע של מה שמתאים למנוע.

ציטוט:

---

נכתב במקור על ידי rossg1

אני בחרתי פרופ 14X7 בגלל שיש לי טיסן ספורט אורובטי ZLIN 50
עם מנוע 475KV סוללה 6S ומשקל טיסן כולל הכל 3.5ק"ג ודחף5.5ק"ג
וטיסן חדש 2.2 ק"ג כולל הכל אני מאמין שאגיע ל2.5-3.0ק"ג דחף
אני חוטשב שזה מספיק לו!
מה אתם חושבים?
המלצות אתקבלו בברכה
אולי אפילו פרופ 4להבים על איזה מידה ללכת???
:confused:

---

ב 6 תאים אין בעיה עם מנוע של 470KV , אבל 4 תאים 500KV לדעתי מדובר בסל"ד מאוד מאוד נמוך...
שכתבתי 3D לא התכונתי לתכונות הטסה , ברור לי שהטיסן הזה לא יכול לבצע 3D בגלל שהוא לא בנוי לכך.
הכוונה הייתה שסל"ד של 4 תאים ב 500KV מתאים יותר לטיסן 3D.
אם יש לך סוללות 6 תאים, אז תנסה את המנוע הזה עם 6 תאים ותתאים פרופ' שנותן דחף של 3 ק"ג עם מהירות סבירה (12X6 או 11X7 ).

אני מסתכל על המכפלה של מספר תאים * KV * הפיץ של הפרופ:

ל 3D אפשר בסביבות 12000 עד 15000
טיסן במהירות איטית 15000 עד 20000
טיסן מהירות - מעל 25000

אצלך יוצא 500*4*7 = 14000 .... שזה איטי מאוד..
ב 6 תאים תקבל 21000 ..

המספרים האלה תקפים בכל גודל של טיסן.. אבל לטיסן כבד יותר צריך פרופ' עם קוטר גדול יותר

על איזה מנוע אתה ממליץ?
בכל החישובים איפה נתון של גודל הפרופ?
:confused::confused::confused::confused:

ציטוט:

---

נכתב במקור על ידי אננס

ב 6 תאים אין בעיה עם מנוע של 470KV , אבל 4 תאים 500KV לדעתי מדובר בסל"ד מאוד מאוד נמוך...
שכתבתי 3D לא התכונתי לתכונות הטסה , ברור לי שהטיסן הזה לא יכול לבצע 3D בגלל שהוא לא בנוי לכך.
הכוונה הייתה שסל"ד של 4 תאים ב 500KV מתאים יותר לטיסן 3D.
אם יש לך סוללות 6 תאים, אז תנסה את המנוע הזה עם 6 תאים ותתאים פרופ' שנותן דחף של 3 ק"ג עם מהירות סבירה (12X6 או 11X7 ).

אני מסתכל על המכפלה של מספר תאים * KV * הפיץ של הפרופ:

ל 3D אפשר בסביבות 12000 עד 15000
טיסן במהירות איטית 15000 עד 20000
טיסן מהירות - מעל 25000

אצלך יוצא 500*4*7 = 14000 .... שזה איטי מאוד..
ב 6 תאים תקבל 21000 ..

המספרים האלה תקפים בכל גודל של טיסן.. אבל לטיסן כבד יותר צריך פרופ' עם קוטר גדול יותר

---

מה דעתך על זה http://hobbyking.com/hobbyking/store...ner_Motor.html
או זה http://hobbyking.com/hobbyking/store...arehouse_.html
