שלום
יש לי ESC ביחד עם BEC שקניתי ממזמן מBEVRC:
http://www.bevrc.com/ax-40a-brushless-esc_p208.html
וראיתי שהרבה אנשים שמטיסים עם FPV משתמשים בUBEC חיצוני בנוסף לESC שמחובר למנוע.
רציתי לדעת לשם מה זה והאם זה הכרחי לשימוש בFPV?
ולאן הUBEC החיצוני מתחבר בדיוק? :confused:
ESC עם BEC נותן 5.5V למקלט
לפעמים יש צורך להעמיס צרכנים נוספים ב 5.5V אז משתמשים ב BEC , למשל למצלמה או משדר וידאו
חוצמזה ש BEC יכול לבוא עבור 3.7V , 7.4V , 12V לצרכים שונים
אז ככה:
ישנם סוגי סוללות שונים בעלי מתחים שונים (בקיצור - לפי כמות התאים, כל תא מספק 3.7 וולט לפני טעינה).
יש סוגי צרכני זרם שונים שמקבלים מתחים שונים - יש כאלו שמקבלים לדוגמא 5V או 12V (אלו בדרך כלל הכי נפוצים, בעיקר במשדרי וידאו ומצלמות).
כל צרכן זרם עובד עם הזרם הדרוש לו - אם תשים פחות מדי - הוא לא יפעל, אם תשים יותר מדי - תשרוף את הרגולטור שלו.
אם למשל אתה עובד עם סוללה 3 תאים, שבטעינה מלאה יש בה 12.6V ובמינימום 11.1V - תוכל לעבוד עם צרכני זרם שפועלים על 12V (מצלמות FPV, משדרי וידאו מסויימים וכד').
אם תעבוד עם 4 תאים - לא תוכל לעבוד עם הצרכנים האלו - ולכן שמים UBEC.
אותו עיקרון על צרכנים שצריכים לקבל פחות מ12V (כמו גופרו, מוביוס (אם אני לא טועה) וכד' שמקבלות 5V) - אם תחבר אותם למתח הראשי בסטאפ של 3 תאים (12V) - תשרוף אותם - ולכן צריך ממיר מתח.
הUBEC הוא רגולטור (מווסת/ממיר) מתח - בפשטות הוא מוריד את המתח ממתח הכניסה הראשי למתח שהוא מכוון אליו (יש כאלו שניתן לכוון ויש כאלו שלא).
ה ESC הוא הבקר של המנוע וגם מוציא בסביבות ה5V (נותן מתח למקלט בדרך כלל) - אבל ההספק שלו נמוך ולא יכול לספק צרכנים אחרים ולכן מחברים בק חיצוני.
הUBEC מתחבר למתח הראשי של הכלי.
בהצלחה!
יש המון אי דיוקים בפרטים שנרשמו כאן מעלי.
בקצרה - אני משתמש ב-UBEC למקלט בכל טיסני הפפב שלי - זה הרבה יותר בטיחותי מלהשתמש ב-UBEC של הבקר הפנימי בכל סטאפ שהוא.
ממליץ לך בחום לנהוג כמוני.
תודה על התגובות.
ליאור זהבי- אני בהחלט גם הייתי רוצה למען הביטחון להשתמש בUBEC חיצוני.
אבל השאלה שלי היא כזו: יש לי כבר ESC שמובנה בתוכו UBEC 5.5V (אם אני לא טועה), האם אני עדיין יכול להשתמש בUBEC חיצוני בנוסף לUBEC המובנה בESC?
ושאלה נוספת; כיצד אני מחבר את הUBEC? לאן אני מחבר אותו? אני רוצה להשתמש בסוללה 4 תאים למנוע וסוללה 3 תאים נפרדת לכל המערכת FPV (משדר,מצלמה,OSD)..
תודה רבה.
1. את ה-UBEC שבבקר אתה "מנטרל" עי ניתוק הגיד האדום בחוט בין הבקר למקלט.
2. ה-UBEC של המקלט מקבל הזנת מתח מהסוללה הראשית (4 תאים) ומוציא 5-6V (לבחירתך) ישירות למקלט לכל סלוט של ערוץ פנוי (זה לא חשוב איזה).
3. אם תרצה אפשר לשים UBEC נוסף של 12V ולהימנע משימוש בסוללת 3 תאים נוספת - כך אני ממליץ לעשות.
1. אתה מתכוון לכך שאני יינתק רק את הכבל האדום משאר הכבלים שאמורים להתחבר למקלט?

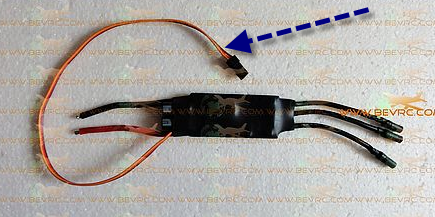

ראה תמונה: - אתה מתכוון לנתק את הכבל האדום(איפה שהחץ הכחול), ועדיין לחבר את הכבלים הנותרים למקלט??
קובץ מצורף 107203
2.אם את הESC הרגיל אני מחבר לערוץ 3 (המצערת) - לאיזה ערוץ אני מחבר את הUBEC החיצוני? אפשר לכל ערוץ פנוי?
3.אני מעדיף להשתמש ב2 סוללות נפרדות בשביל שיהיה לי זמן טיסה ארוך יותר, לא ככה?
1. כן.
2. כן.
3. לא ממש - צריכת הזרם של מערכת ה-FPV לרוב זניחה ביחס לצריכת הזרם של המנוע שלך - ותמיד אפשר לשים סוללה אחת בקיבולת יותר גדולה - שיקול שלך. אני פשוט לא אוהב לטעון 2 סוללות כל פעם :)
אוקיי תודה על העזרה אבל עדיין לא הבנתי לאן אני מחבר את הUBEC החיצוני?
יש כמה אופציות שאליהם הUBEC יכול להתחבר?
יש לי הרגשה שיש כאן בלבול במושגים. אני לא מכיר צורך ב BEC בצב"ר מעבר למה שיש בטיסנים רגילים.
מה שכן צריכים זה בידוד רעשים בין מתח המנועים למתח שמשמש את מערכות הוידאו, אחרת מקבלים תמונה גרועה ומלאת רעשים.
אפשר להשיג את הבידוד הזה על ידי BEC (למתחים המתאימים 5 או 12V לפי ציוד הוידאו שיש על הטיסן), או על ידי פילטר LC נפרד (בלי BEC, למשל בסטאפים של שלושה תאים וציוד וידאו של 12V), או על ידי שימוש במערכות OSD שמבצעות את הסינון הזה בתוכן.
בקיצור, השיטה לבידוד רעשים משתנה ממערכת למערכת אבל הצורך הבסיסי הוא אותו צורך, לעיתים ניתן להשיג את המטרה על ידי שימוש ב BEC, ובהרבה מקרים אחרים ללא BEC.
בעצת ליאור תיקנתי מה שכתבתי. הצרכן לא ישרף אלא הרגולטור שלו.ציטוט:
נכתב במקור על ידי ליאור זהבי
ה-UBEC החיצוני מקבל בכניסה שלו מתח מהסוללה הראשית וביציאה שלו מוציא מתח (לדוגמנה 5V) למקלט לכל ערוץ פנוי שיש לך.ציטוט:
נכתב במקור על ידי Stav250
האם זה מספיק ברור כעת?
עמית,ציטוט:
נכתב במקור על ידי AmitB
אנחנו מדברים על UBEC שמזין את המקלט והסרבואים, לא על בידוד רעשים.
כן ליאור תודה רבה.ציטוט:
נכתב במקור על ידי ליאור זהבי
זאת אומרת שאני מנתק את הכבל האדום מה-ESC כדי לנתק את הUBEC שמובנה בתוכו
ובעצם אני מחבר UBEC חיצוני שמתחבר מהסוללה הראשית (הסוללה של המנוע- 4 תאים) ואז הכבל מהצד השני של הUBEC מתחבר למקלט לכל ערוץ אחר שהוא פנוי, נכון?
ובאותו הזמן הESC מחובר לערוץ 3.
דרך אגב, אם אני ישתמש בUBEC הזה:
http://www.hobbyking.com/hobbyking/s...or_Lipoly.html
הוא מספיק בשבילי?
תתקן אותי אם אני טועה בבקשה.. ותודה רבה לך ליאור!
עזרת לי מאוד עם כל העניין הזה.
אתה צודק לחלוטין וה-UBEC הזה בסדר גמור.
שמחתי לעזור, בהצלחה!
