TOPMODEL STINGER שרשור מתעדכן

התחלתי לבנות את הפיילון רייסר הזה.
קניתי אותו ללא ציפוי.

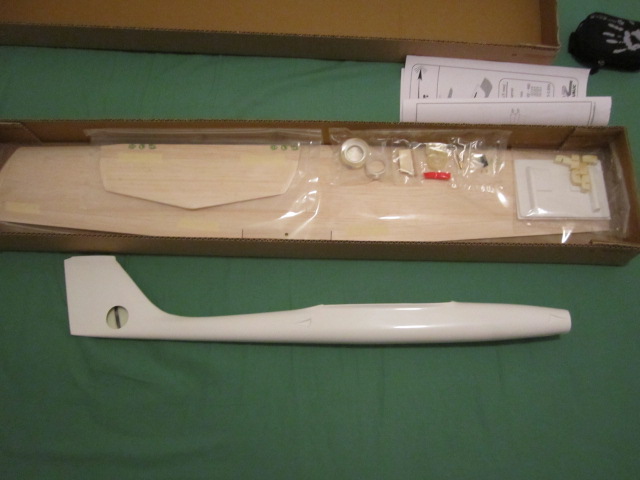

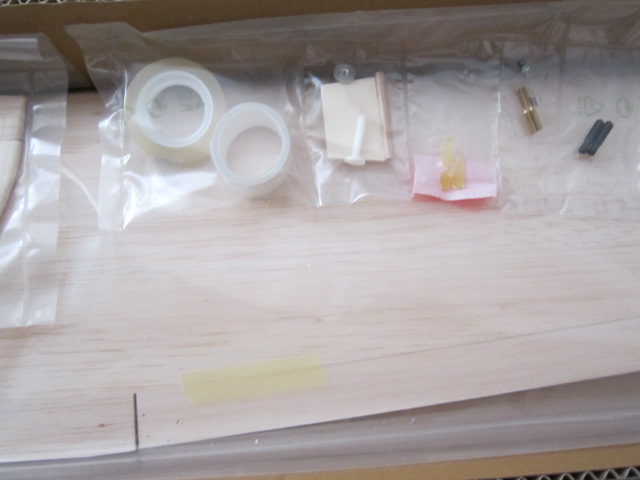

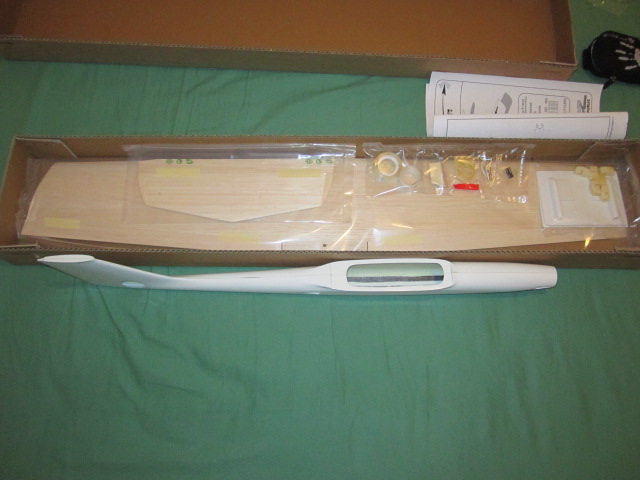

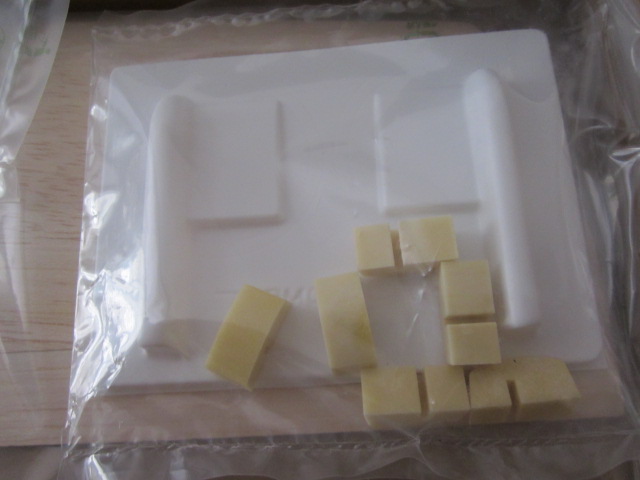

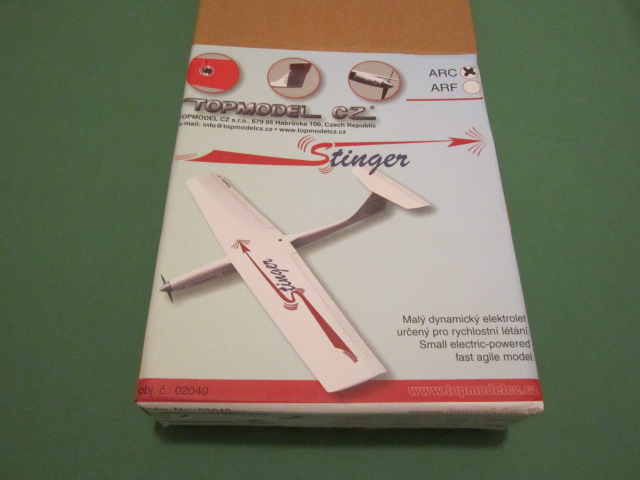

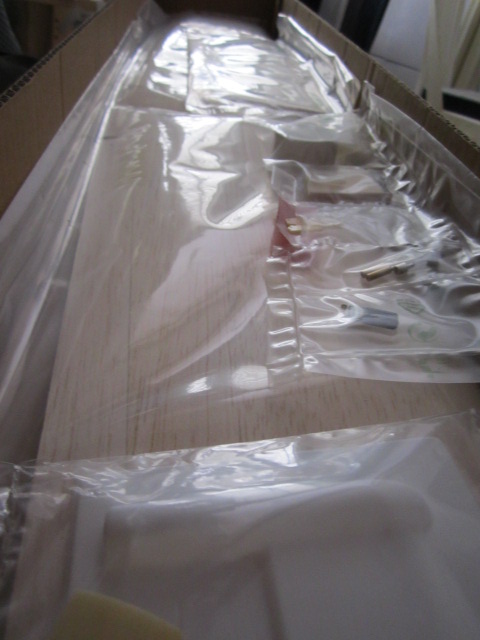

הגיע ארוז יפה. כל האביזרים בשקיות מהודקות בסיכות לקרטון

קובץ מצורף 109715 קובץ מצורף 109716 קובץ מצורף 109717

קובץ מצורף 109718 קובץ מצורף 109719 קובץ מצורף 109720

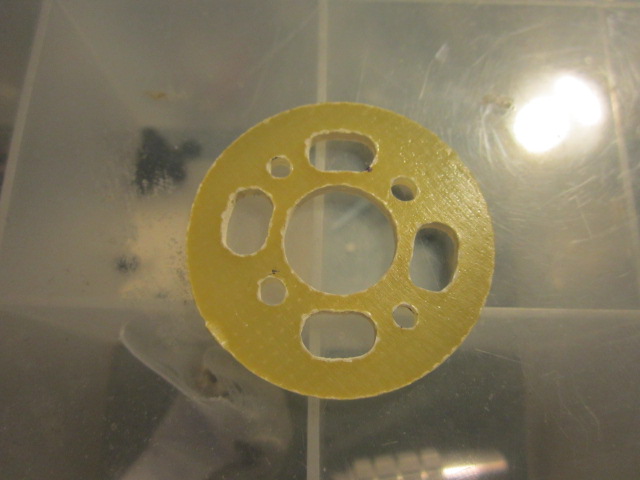

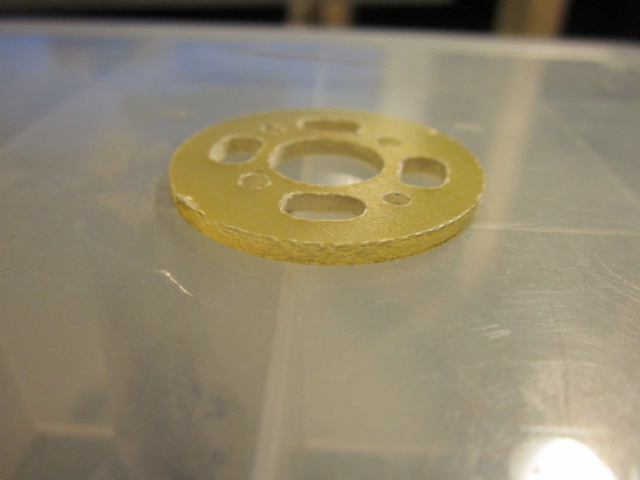

תושבת המנוע נראת חזקה. הודבקה לאף עם אפוקסי

קובץ מצורף 109721 קובץ מצורף 109722 קובץ מצורף 109723

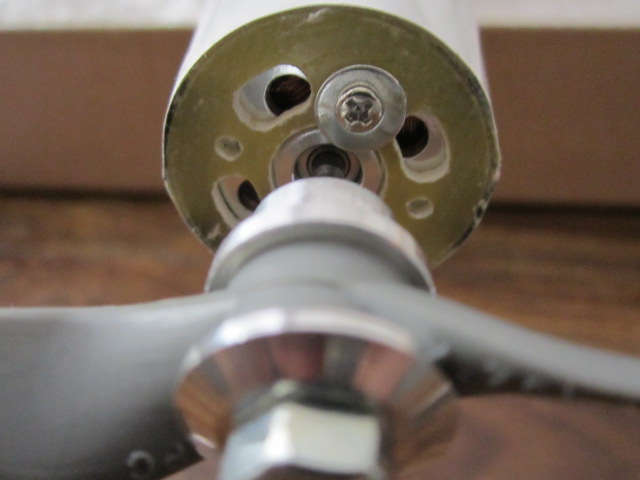

חיבור המנוע עם ברגי 2.5 מ"מ שמגיעים עם המנוע

קובץ מצורף 109724 קובץ מצורף 109725

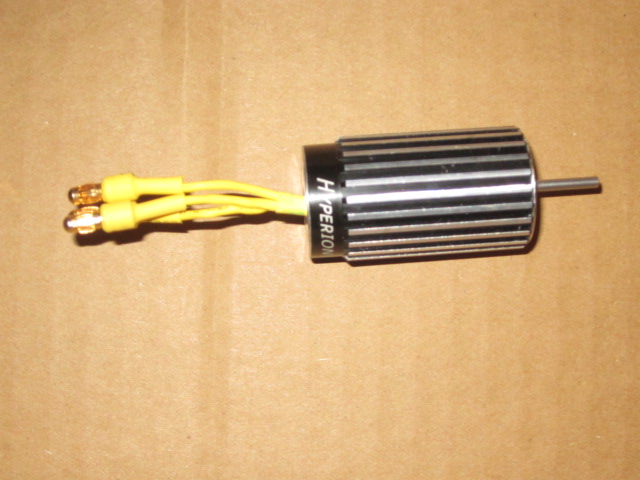

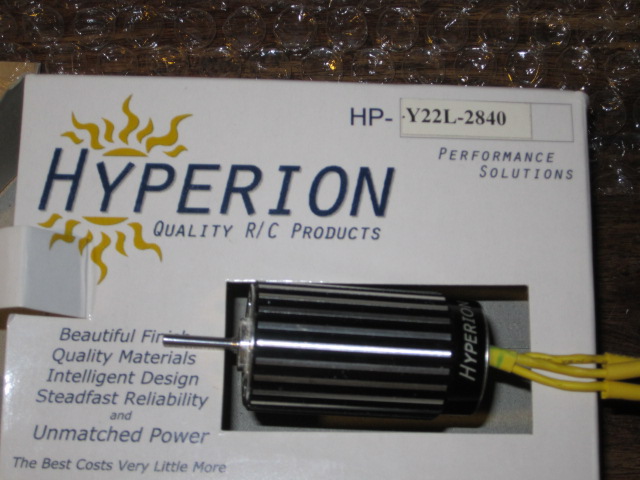

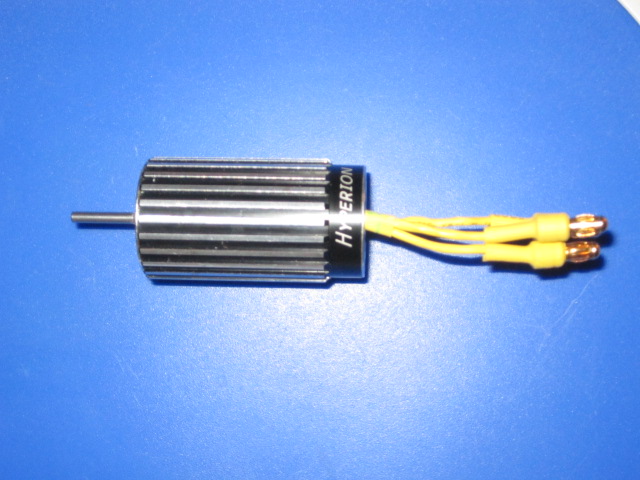

המנוע הוא inrunner 2800 kv . שוקל 70 גרם. אין לי נתונים על ההספק שלו. לא מופיע כלום באתר של היפריון.
ביצעתי בדיקת הספק על הקרקע:
עם פרופ APC 6*4 עצרתי את הבדיקה בחצי מצערת על 200 ואט הספק, עם זרם 18 אמפר
אם למישהו יש נתוני יצרן אני אשמח לשמוע. לא יודע מה הזרם המקסימלי האפשרי במנוע הזה


קובץ מצורף 109726 קובץ מצורף 109727 קובץ מצורף 109728

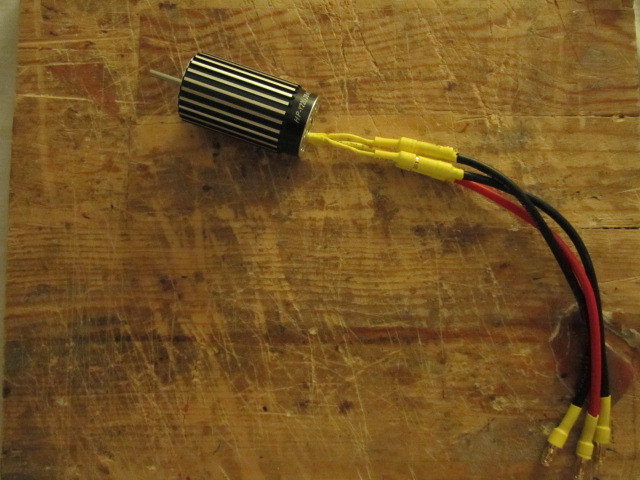

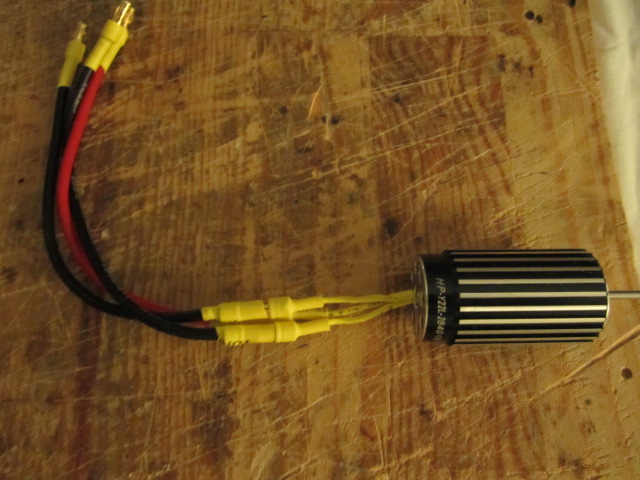

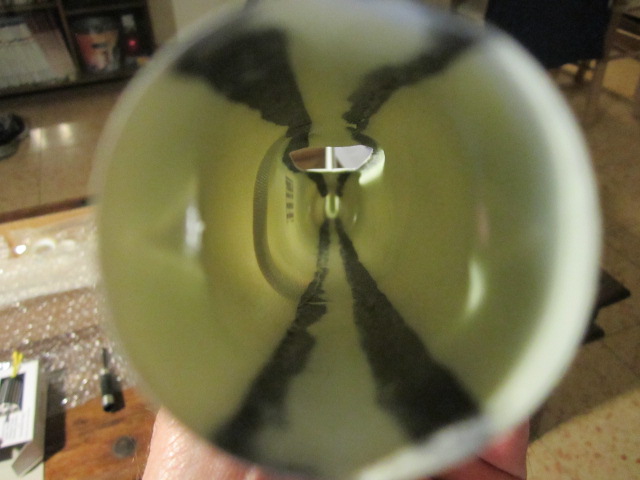

האף מאוד ארוך. יש להאריך את חוטי המנוע בהתאם

קובץ מצורף 109729 קובץ מצורף 109730

זה אחלה טיסן, כמה יצא עלות כולל משלוח?

אני מקווה שתשים גם ספינר מהיפני, מאוזן ויפה.

ציטוט:

---

נכתב במקור על ידי adibenbasat

זה אחלה טיסן, כמה יצא עלות כולל משלוח?

אני מקווה שתשים גם ספינר מהיפני, מאוזן ויפה.

---

העלות 71 יורו + 25 יורו משלוח. לא זול אבל שווה


נקנה מכאן :

http://www.topmodelcz.cz/index.php?&..._detail&id=694

המנוע 25 דולר מהיפני

ספינר מהיפני בדרך. המתאם פרופ שבתמונות הוא מהיפני

לא נורא יקר..

אני חייב להגיד לך שהסטאפ מאוד "חלבי", עם 3 תאים בקירוב 150-160קמ"ש מהירות סופית.
אתה יכול לשנות פרופ APC ל-5X5 או אפילו 5.5X5.5 גראופנר ותקבל יותר.

צריכה עדיין נמוכה.. תלוי מה המנוע הזה יכול לתת.

עוד דבר חשוב, אל תצפה את הכנף (ומייצב הגובה) בלבן כצבע עיקרי (כי זה הצבע של הגוף), חייב צבע בולט כמו אדום וכתום, אחרת הם יעלם בטיסה.

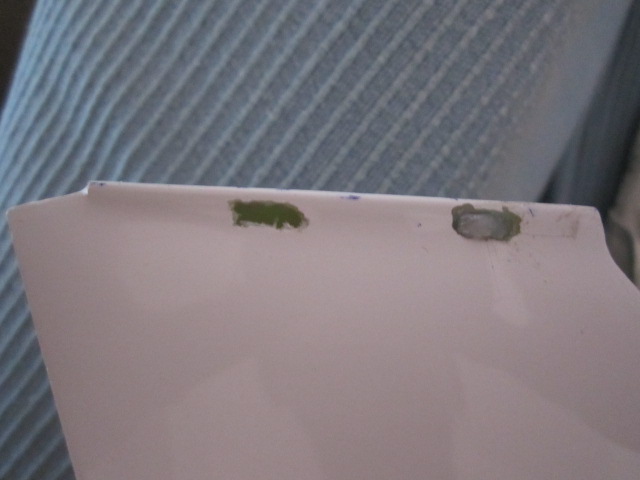

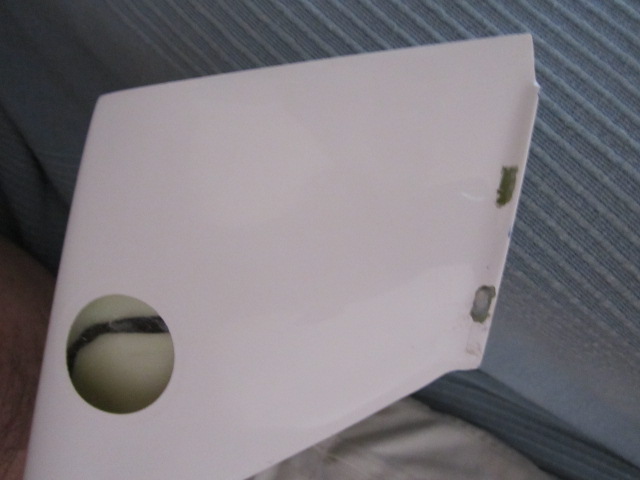

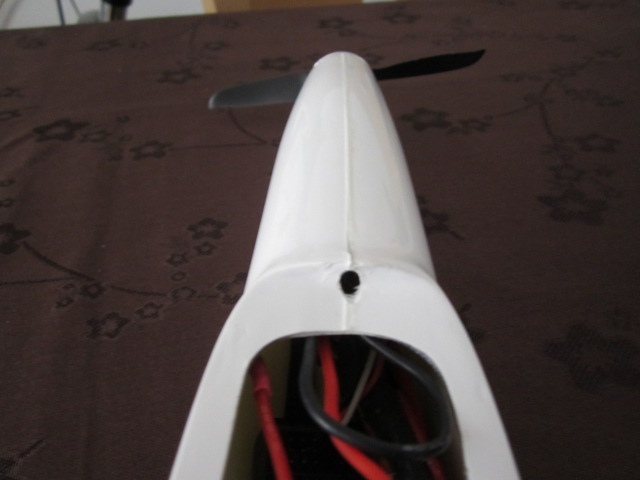

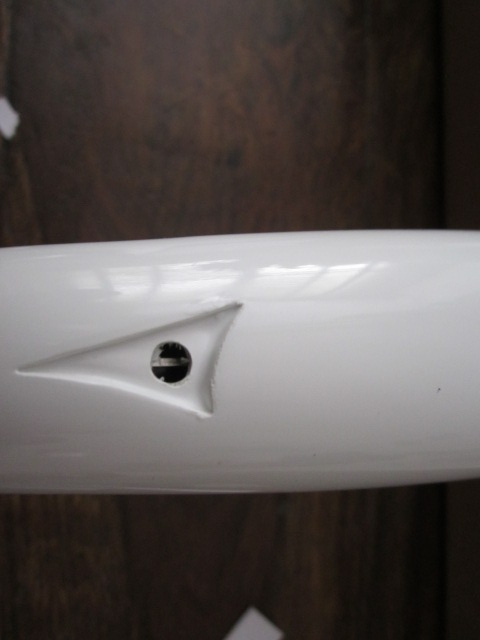

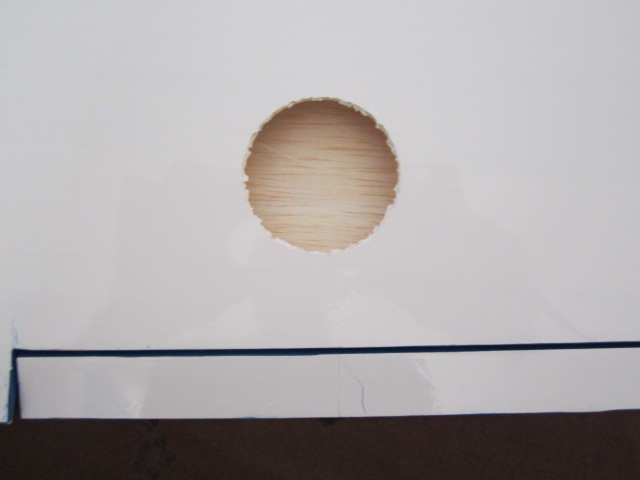

קדחתי חורי איוורור באף ומאחורי הכנף

קובץ מצורף 109739

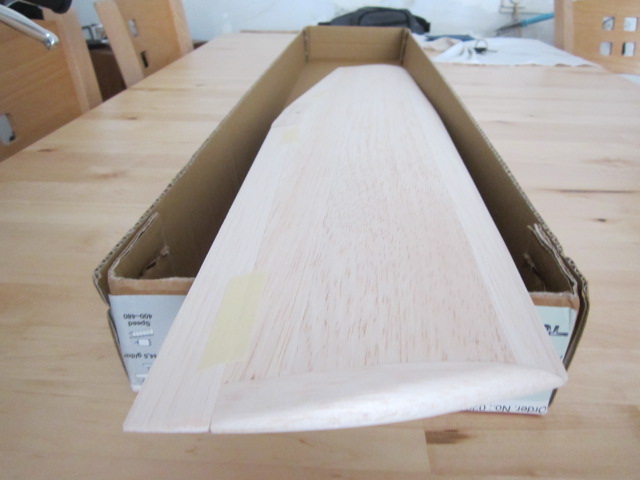

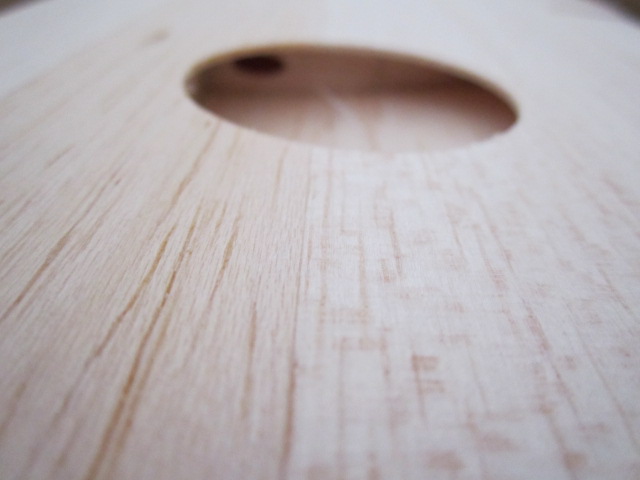

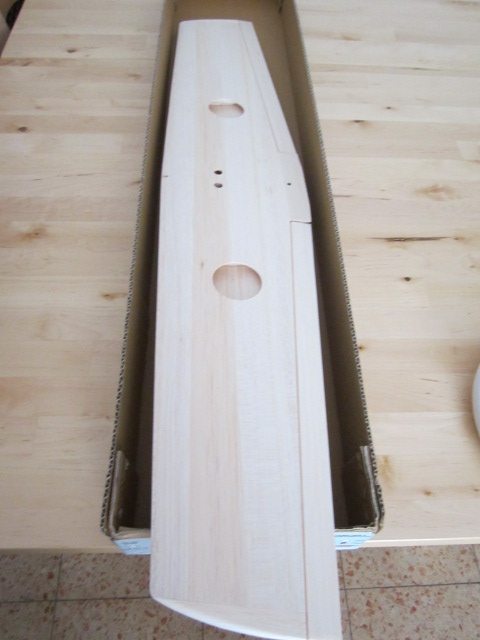

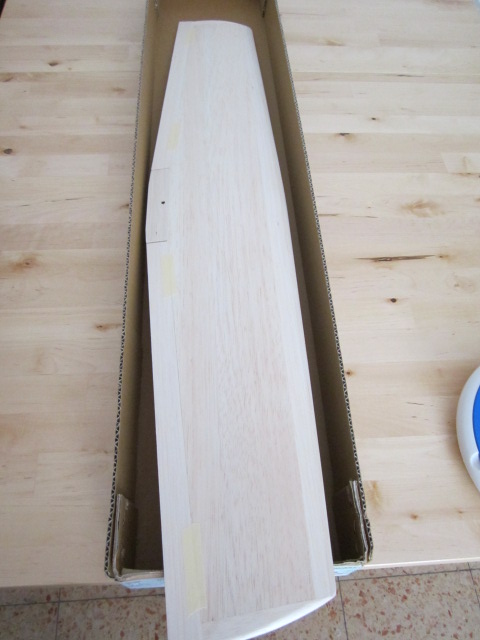

הכנף לפני הציפוי

קובץ מצורף 109740 קובץ מצורף 109741 קובץ מצורף 109742

קובץ מצורף 109743 קובץ מצורף 109744

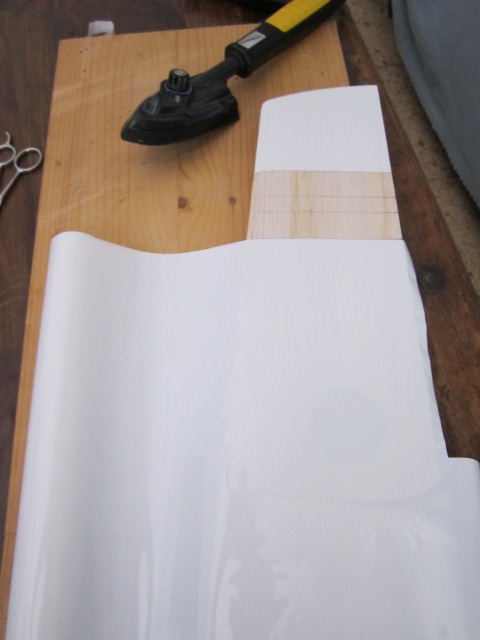

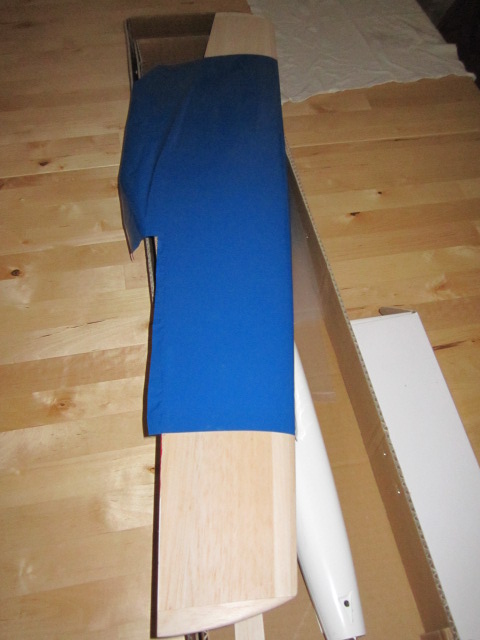

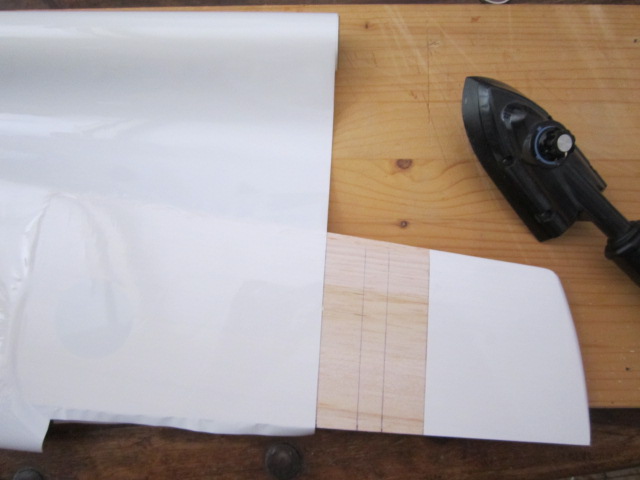

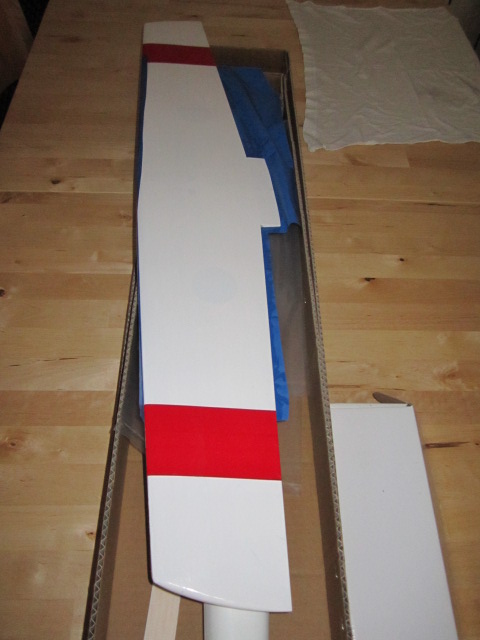

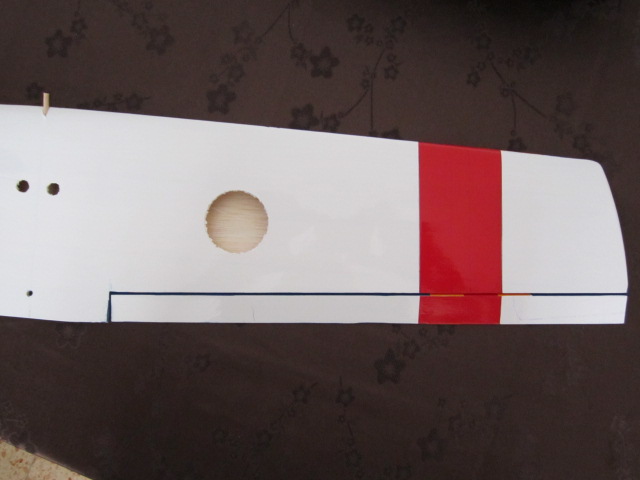

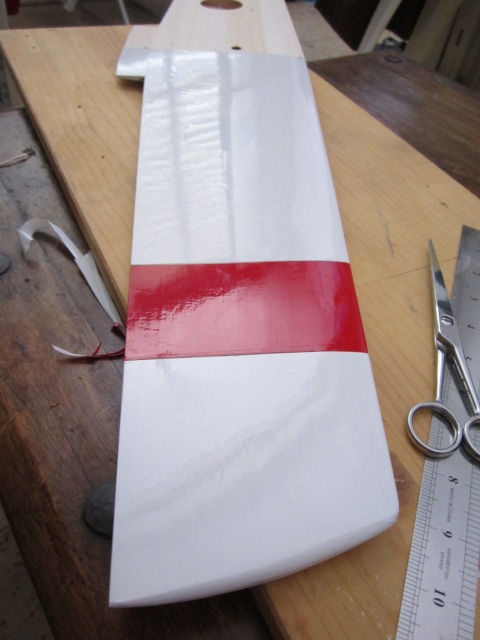

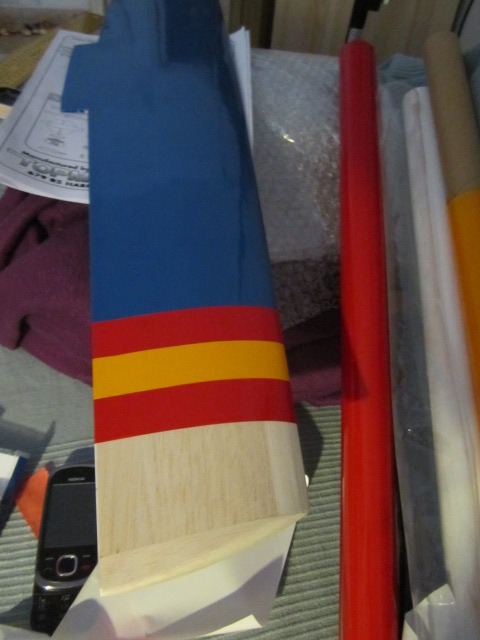

ציפוי הכנף, הצד התחתון

קובץ מצורף 109745 קובץ מצורף 109746 קובץ מצורף 109747

קובץ מצורף 109748

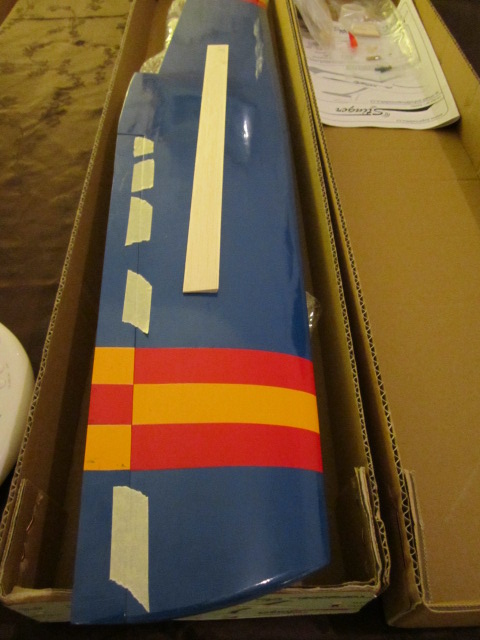

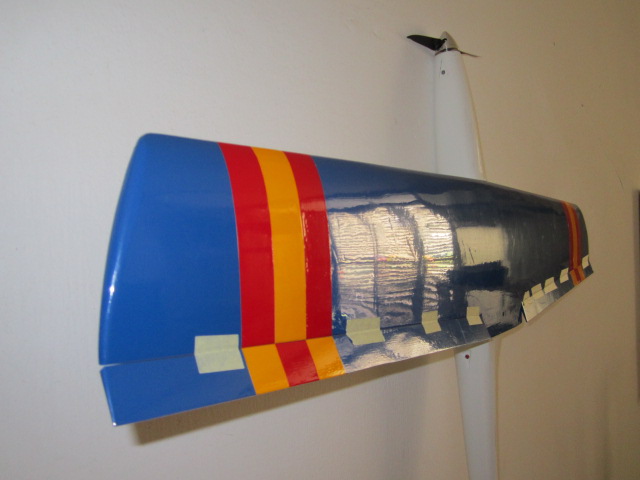

והעליון

קובץ מצורף 109749 קובץ מצורף 109750 קובץ מצורף 109751

קובץ מצורף 109752 קובץ מצורף 109753 קובץ מצורף 109754

יפה מאוד. מחיר בהחלט סביר. תתחדש.


גיל ברקאי, צורן 😄

יפה.
איזה סרוואים?

קיבלתי תשובה מאכזבת לגבי נתוני המנוע:
במנוע של מגה במשקל זהה הזרם הוא 30 אמפר

Hello Avi,

Thank you for your email. It is 12A for continuous drawing and 15A for the short-burst.

Best regards,

Brian
International Sales Manager, Air Craft

הוא לא כתב עם כמה תאים הוא יכול לעבוד ומהו ההספק המקסימלי.

אני מחפש מנוע חדש עם הספק 350 - 400 ואט במשקל סביב 90 גרם

ציטוט:

---

נכתב במקור על ידי adibenbasat

יפה.
איזה סרוואים?

---

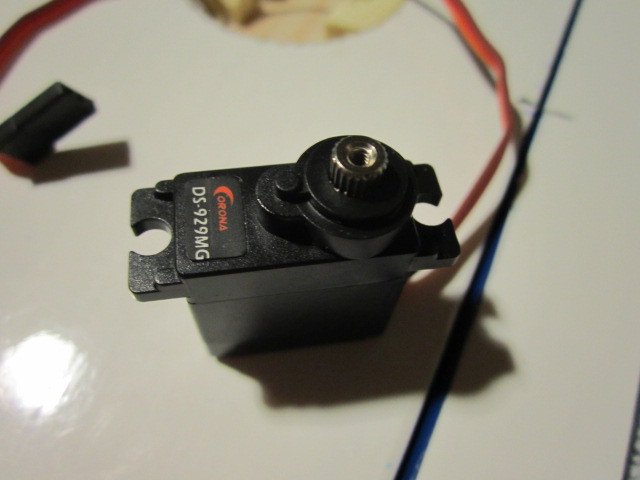

יש לי קורונה 929 מטל גיר אנלוגיים.
אתה חושב שעדיף דיגיטליים ?

ממליץ על הטורניגי גליידר אדישן מנועים מעולים…

בפיילונים הדבר הכי חשוב בסרוואים הוא הדיוק, הדיוק שהסרוו זז והדיוק שהוא חוזר ל-"0" כי אם אין דיוק אתה כול הזמן תתקן בטיסה, כול חוסר דיוק קטנטן מתבטא במהירות באופן חריף יותר.
המטרה שהפילון יטוס פלס כשתעזוב סטיק בפול מצערת, המהירות של הסרוו פחות חשובה, לא צריך סרוו מאוד מהיר (אפילו שמדובר בטיסן מהיר:rolleyes:), זה יותר חשוב ל-3D שזה הקצה השני של הסקלה,
כיוון שיש לך סרוו בכול מאזנת גם לא צריך סרוואים מאוד חזקים, 2ק"ג יספיקו גם אפילו להגה גובה (סך הכול פיילון רגוע), אז הכי חשוב דיוק, אז כן - דיגיטלי.

קורונה לא הכי מדויקים אבל אמינים, אם זול אז קורונה דיגיטלי ועדיף תמיד מטאל גיר.

לגבי מנוע, אוכל לעזור לך לבחור, תחליט על תקציב, זה לא בעיה.

כן אדי, אני אשמח להמלצות למנוע.
עדיפות ל - inrunner . מנועי outrunner מתאימים יש לי, וקשה להתקין אותם באף הצפוף הזה ולאבטח את החוטים שלא יגעו במנוע
המשקל צריך להיות בסביבות 90 גרם
תודה

outrunner אפשר לשים ולעשות מעקף של החוטים מחוץ לגוף, לא הכי הסטטי אבל עשיתי את זה כבר..אפשרי.
בגדול עדיף inrunner בפיילונים גם בגלל צריכה הנמוכה יותר בסל"ד גבוהה יותר, ואתה צריך סל"ד גבוה.

אני מבין שהסוללה 3 תאים, מה התקציב למנוע?

ציטוט:

---

נכתב במקור על ידי adibenbasat

outrunner אפשר לשים ולעשות מעקף של החוטים מחוץ לגוף, לא הכי הסטטי אבל עשיתי את זה כבר..אפשרי.
בגדול עדיף inrunner בפיילונים גם בגלל צריכה הנמוכה יותר בסל"ד גבוהה יותר, ואתה צריך סל"ד גבוה.

אני מבין שהסוללה 3 תאים, מה התקציב למנוע?

---

הסוללה 3 תאים . תקציב למנוע 50$.

מנוע ל-3 תאים פרופ 5X5 הכי טוב שאפשר (שים ספינר מהיפני וזה סטאפ מושלם):
http://www.highendrc.com/index_eprod...products_id=28

וכן, אפשר פרופ 5X5.

ציטוט:

---

נכתב במקור על ידי adibenbasat

מנוע ל-3 תאים פרופ 5X5 הכי טוב שאפשר (שים ספינר מהיפני וזה סטאפ מושלם):
http://www.highendrc.com/index_eprod...products_id=28

וכן, אפשר פרופ 5X5.

---

תודה אדי
זה בדיוק מה שאני צריך... הוזמן

נהדר, תהנה ממנו:)

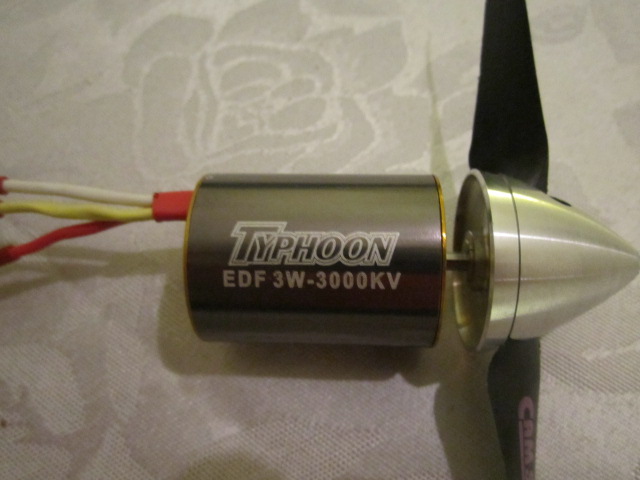

המנוע הגיע, די מהר יש לציין
יש גם ספינר מהיפני ופרופ 5/5 גראופנר
אפשר להמשיך בהרכבה...

קובץ מצורף 110441 קובץ מצורף 110442 קובץ מצורף 110443

וואי וואי איזה כיף..
מנוע טייפון, ספינר יפני ופרופ גראופנר..אין שילוב יותר טוב מזה:cool:

יש התקדמות

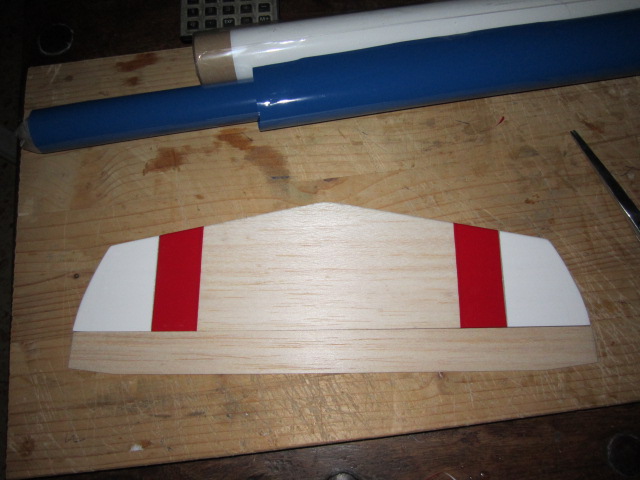

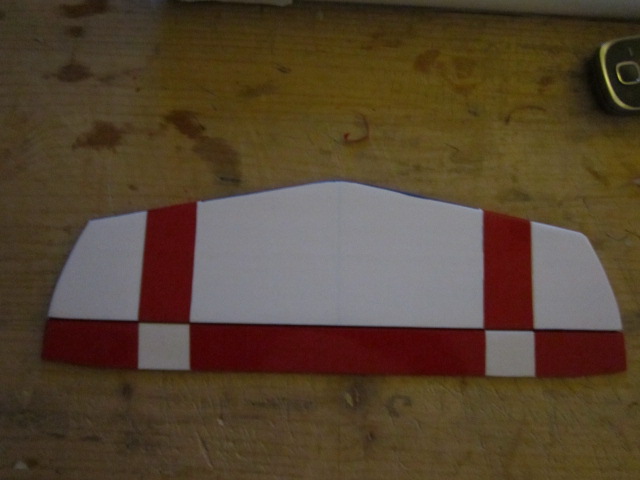

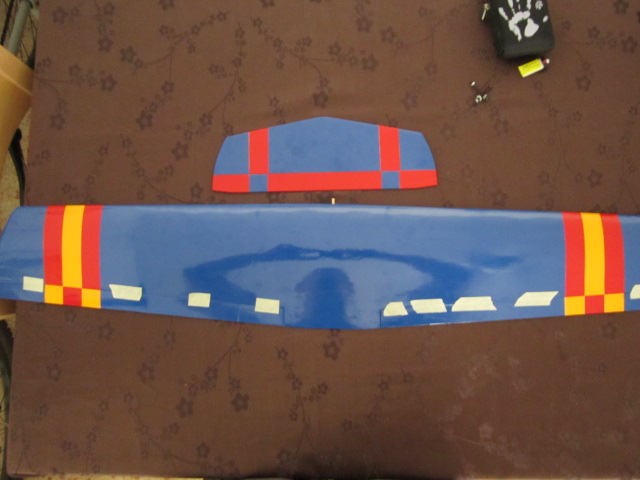

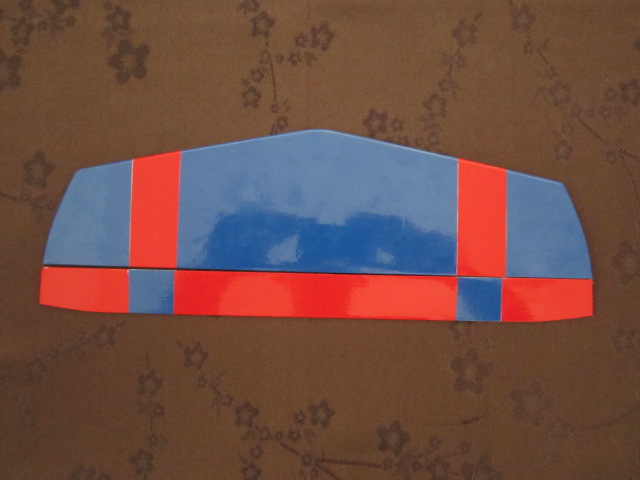

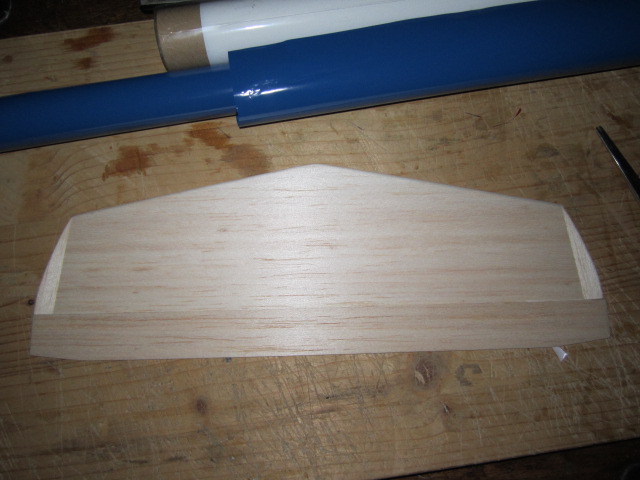

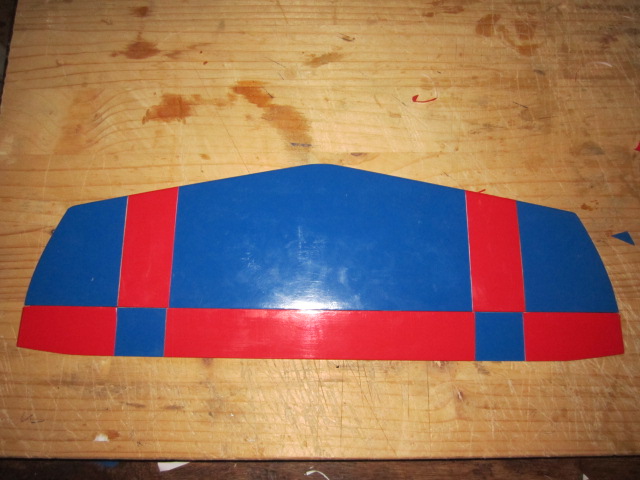

ציפוי המייצב גובה

קובץ מצורף 111328 קובץ מצורף 111329 קובץ מצורף 111330

קובץ מצורף 111331 קובץ מצורף 111332

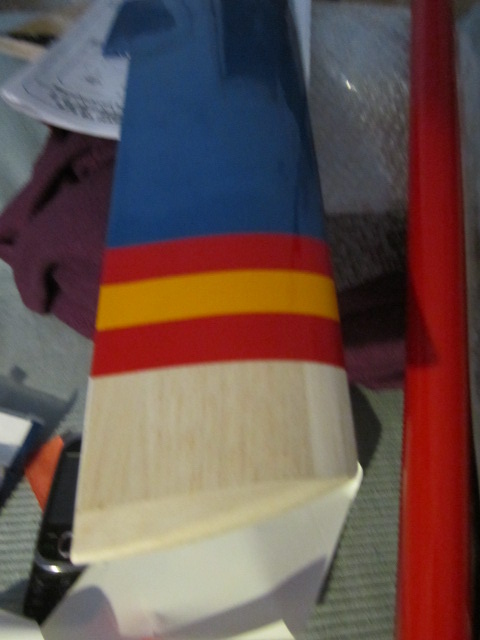

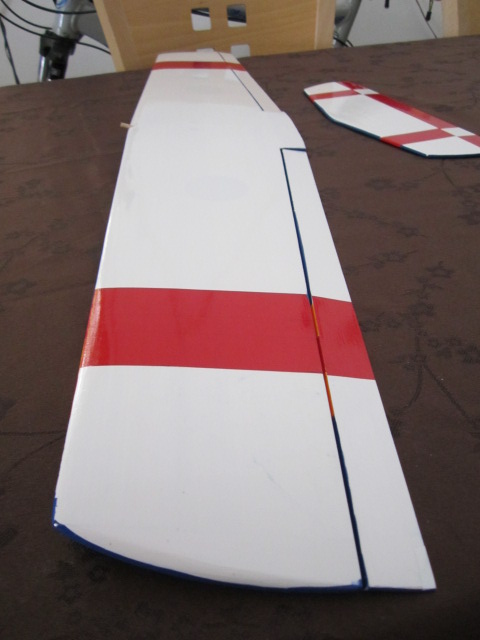

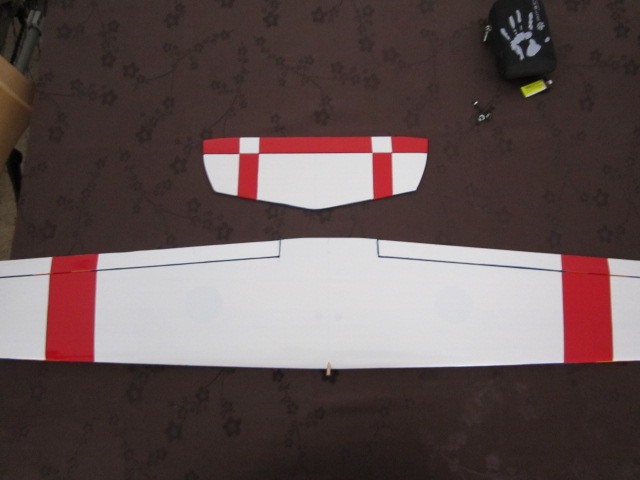

השלמת ציפויי הכנף והמאזנות

קובץ מצורף 111333 קובץ מצורף 111334 קובץ מצורף 111335

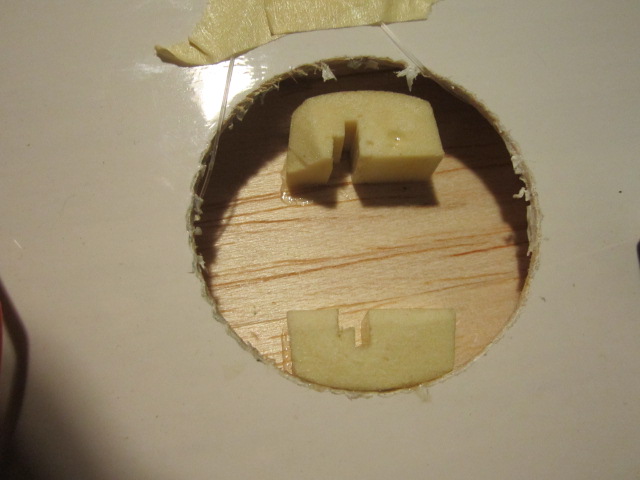

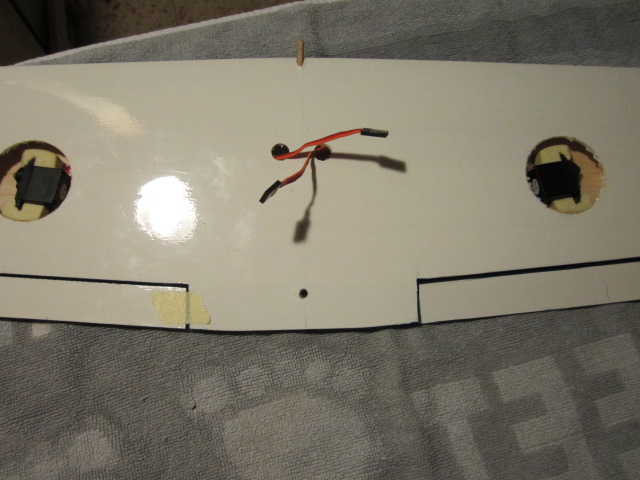

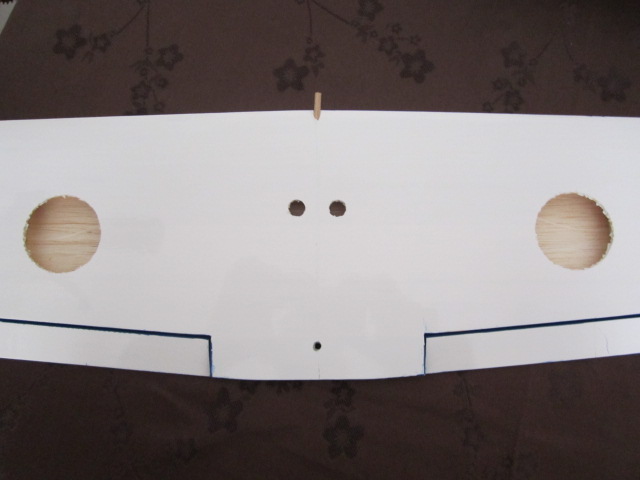

הסרת הציפוי לצורך הרכבת הסרוואים

קובץ מצורף 111336 קובץ מצורף 111337 קובץ מצורף 111338

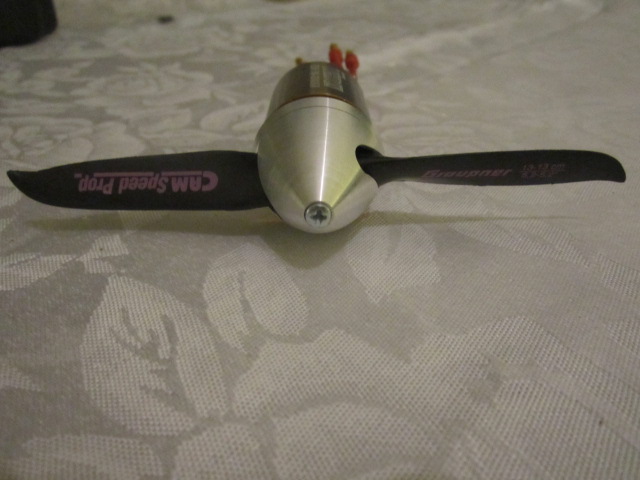

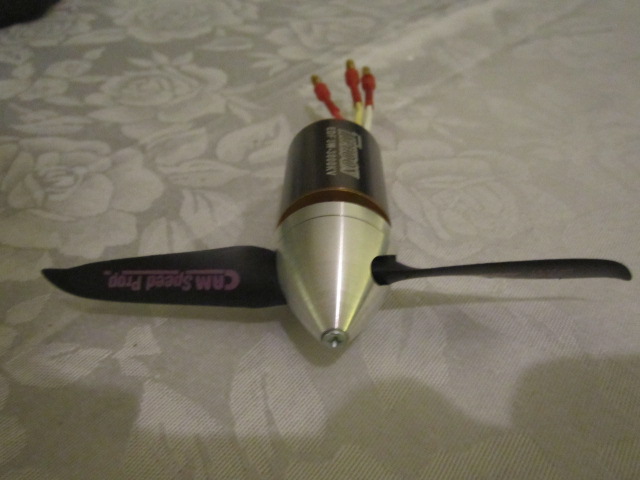

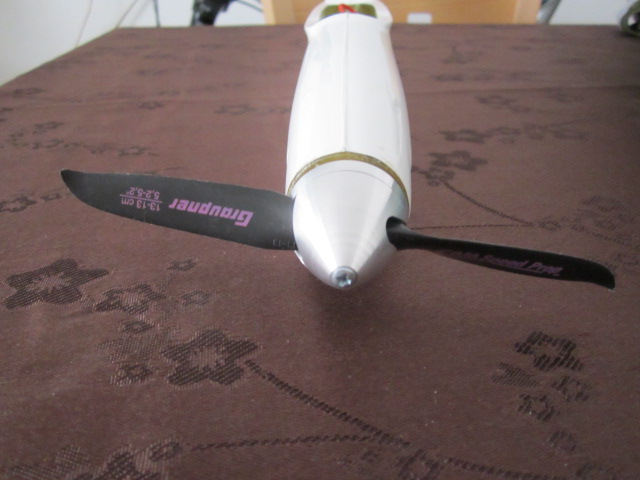

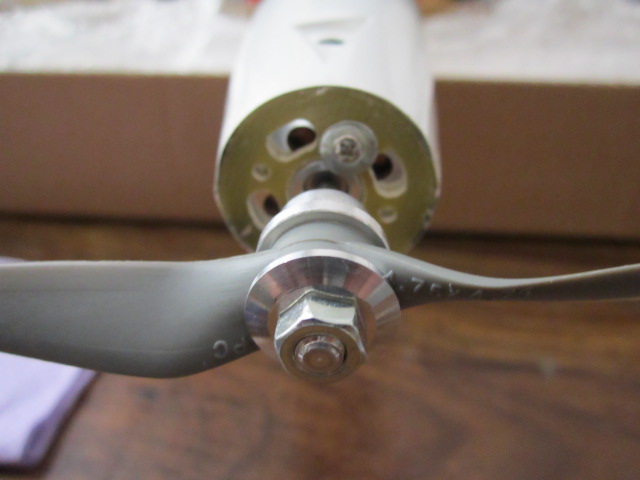

המנוע והפרופ

קובץ מצורף 111341 קובץ מצורף 111340

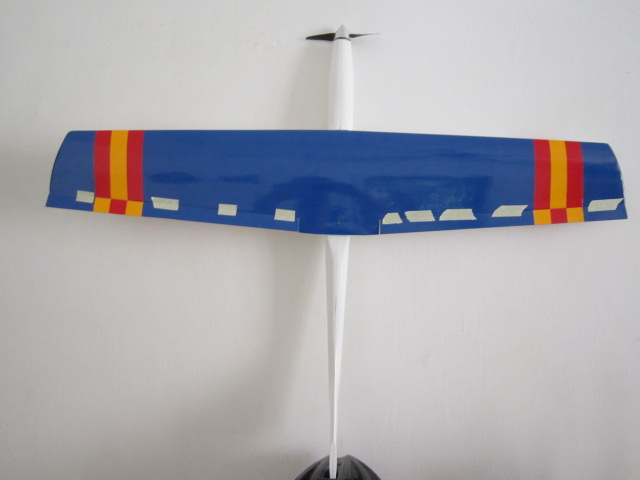

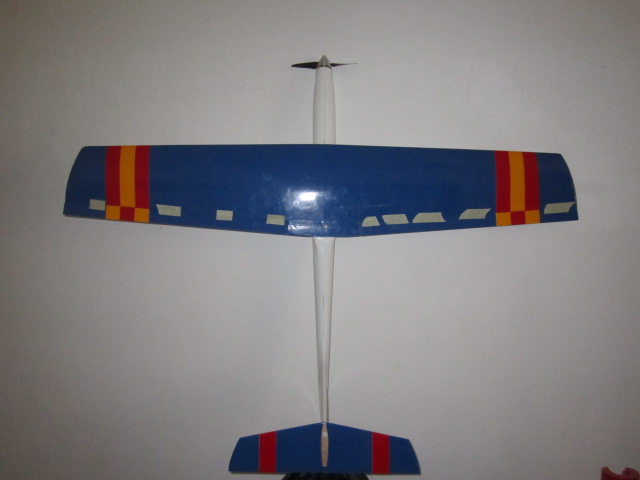

כבר מתחיל לקבל צורה..

קובץ מצורף 111342 קובץ מצורף 111343

כיף:)

המשך עידכון

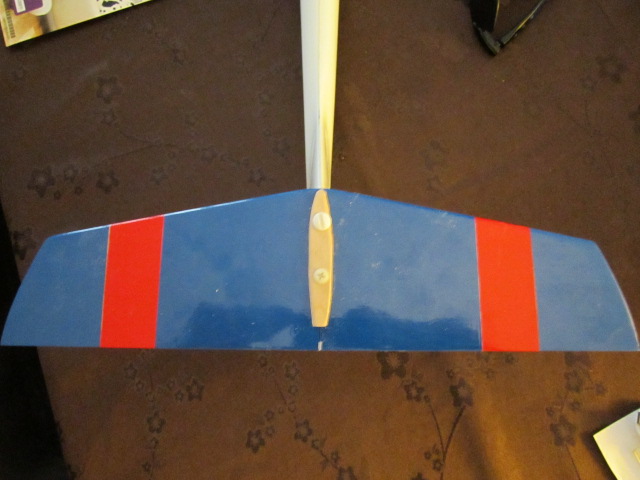

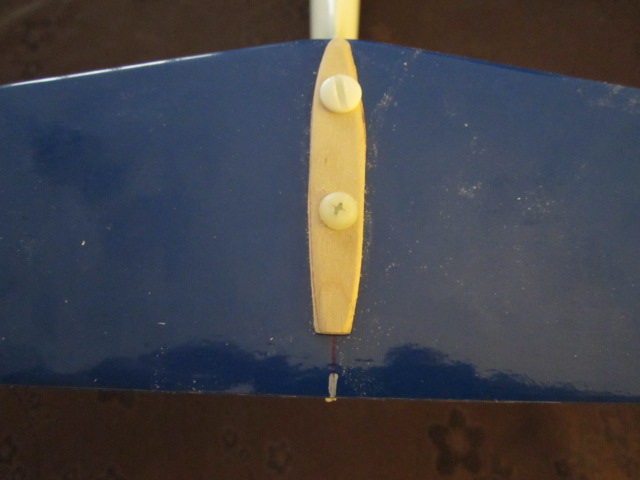

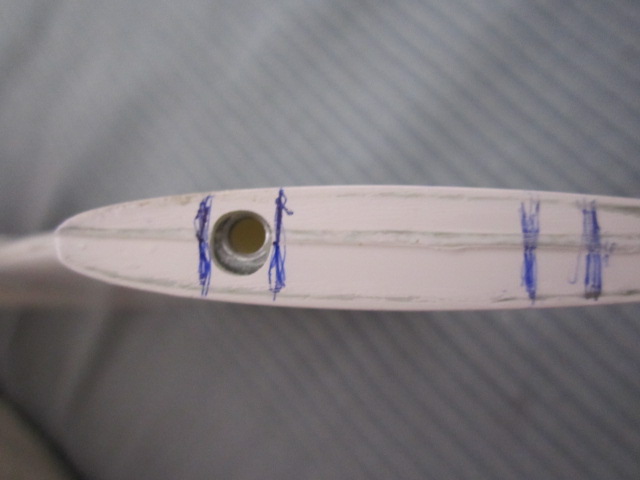

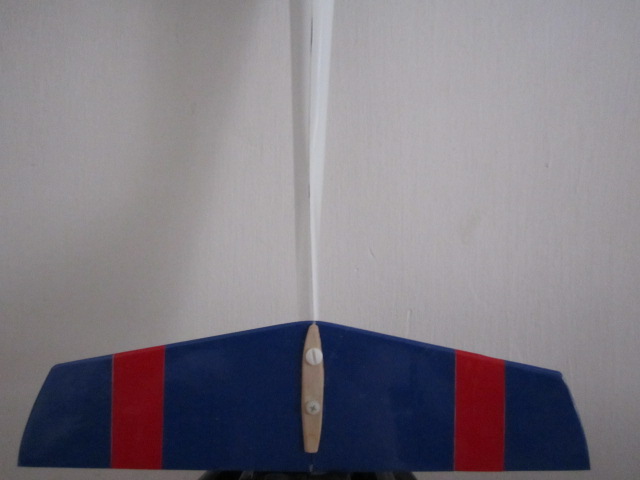

את המייצב גובה לא הדבקתי כמו שכתוב בהוראות ההרכבה אלא חיברתי עם ברגים כמו שתראו בתמונות.
זה קצת יותר עבודה אבל התוצאה הרבה יותר טובה וגם מאפשרת כיוון של המקבילות לכנף

קובץ מצורף 111409 קובץ מצורף 111410 קובץ מצורף 111411

קובץ מצורף 111412 קובץ מצורף 111413 קובץ מצורף 111414

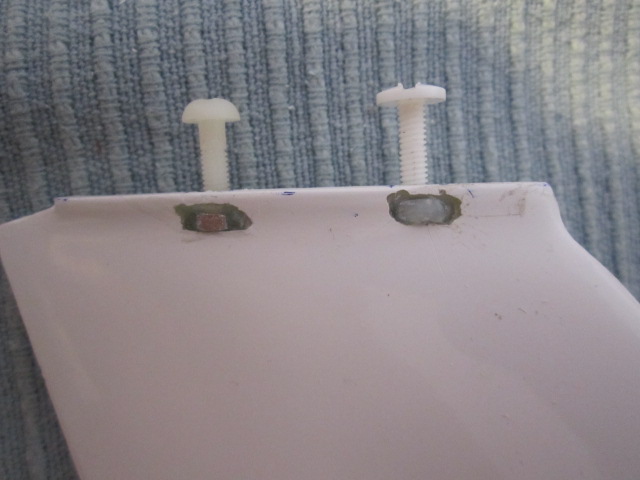

הברגים הם ברגי ניילון 4 מ"מ ובינהם למייצב הוספתי דיקט 2 מ"מ

חשוב שתוודא שאין בכלל תזוזה גם שאתה מפעיל לחץ על החיבור של המייצב גובה, באוויר יופעל לחץ ואם תהיה תזוזה הטיסן יגיב בחריפות.

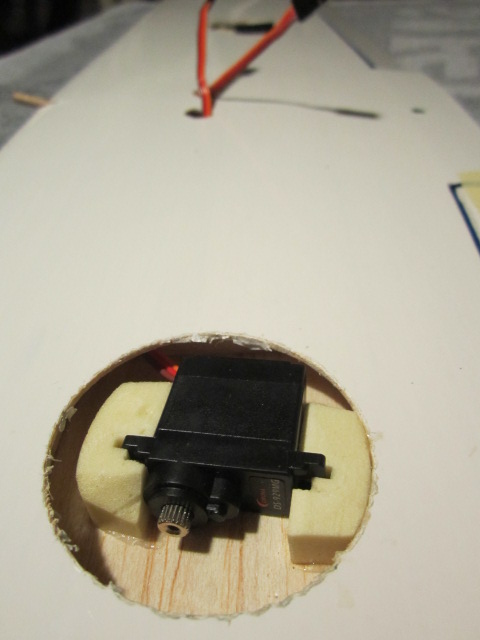

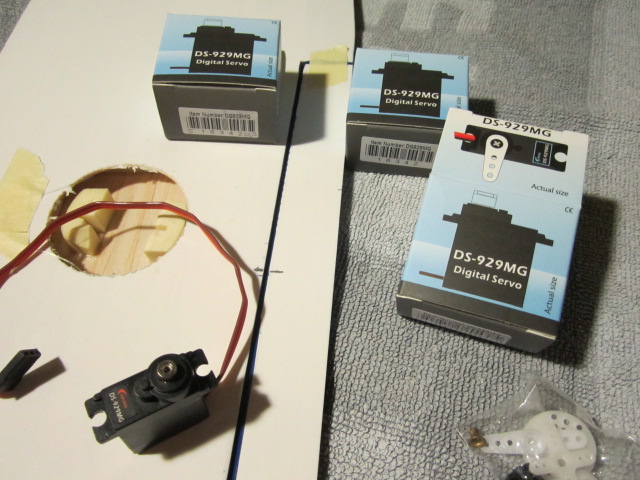

הגיעו הסרוואים הדיגיטליים , בהמלצת אדי, די מהר במונחים סיניים: שבועיים בדואר סינגפור.

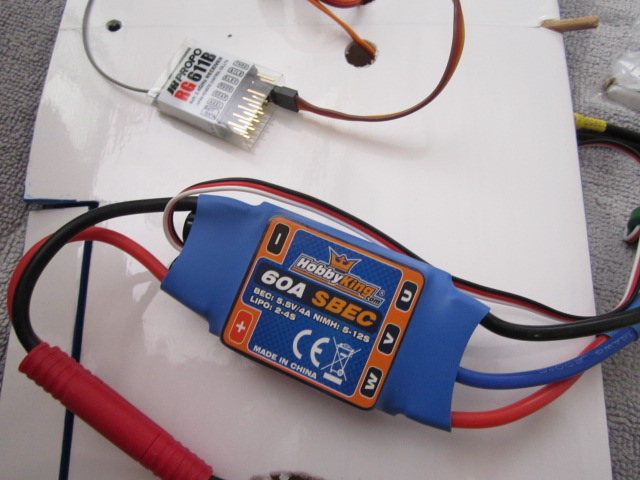

אני מתלבט אם ללכת על בקר 60 אמפר כדי לנצל את כל הספק המנוע שהוא מעל 400 ואט, או בתור התחלה ללכת על בקר 40 אמפר עם הגבלת מצערת ל - 35 אמפר שזה גם יתן הספק של מעל 300 ואט
נראה לי לטסט אני אתחיל עם 40 אמפר

קצת תמונות ..

קובץ מצורף 111665 קובץ מצורף 111666 קובץ מצורף 111667

קובץ מצורף 111668 קובץ מצורף 111669 קובץ מצורף 111670

ציטוט:

---

נכתב במקור על ידי adibenbasat

חשוב שתוודא שאין בכלל תזוזה גם שאתה מפעיל לחץ על החיבור של המייצב גובה, באוויר יופעל לחץ ואם תהיה תזוזה הטיסן יגיב בחריפות.

---

עם הברגים והדיקט בינם לבין המייצב החיבור מאוד קשיח ללא חופשים. האומים מודבקים עם אפוקסי בתוך המייצב כיוון. יכול להיות שאני אדביק גם עם CA בנוסף להידוק של הברגים

קובץ מצורף 111671 קובץ מצורף 111672 קובץ מצורף 111673
