בעיה עם DJI NAZA M LITE

שלום לכל חברי הפורום

התגלגל לידי רחפן ועליו בקר טיסה מסוג DJI NAZA M LITE
נתבקשתי לעזור להטיס אותו ( אני בא מתחום הדאונים)
כי הבעלים שלו לא הצליח ואף נפצע ממנו (התהפף עליו בהמראה)

עברתי על כל ההתקנה ומצאתי כמה כשלים
ויחד עם סרטונים ומדריכים באנטרנט הצלחתי לבצע הגדרות לבקר ולשלט
יצאתי לשטח על מנת להטיס אותו אבל נראה לי שהוא לא מצליח לקלוט לווינים
(אחרי רצף האורות בהדלקה יש 3 היבהובים אדומים)
במידה ואני במצב ATTI נוסף הבהוב כתום
במידה ואני במצב GPS נוסף הבהוב ירוק
חזרתי לשולחן העבודה, ביצעתי את ריקוד הNAZA ( כיול לCOMPAS)
הגדרתי הכל מחדש בבקר ובשלט, ביצעתי עידכון גירסה
וההיבהובים לא משתנים/ מפסיקים

לא מצאתי שום הסבר למצב הזה ברחבי האינטרנט והפורום ולכן אני פונה אליכם חברים
אשמח לקבל כל הסבר לפתרון הבעיה

תודה מראש
גלעד

בהפעלה הראשונה לפעמים צריך יותר משתי דקות עד לתפיסה של יותר מ7 לווינים
ההיבהוב הנוסף מסמן את מצב הטיסה שלך ולבעיות מצפן יש היבהוב רציף של כמה צבעים

נסה להדליק במקום פתוח ולהמתין יותר זמן

תודה.
במהלך סוף השבוע (שמיים כחולים) עשיתי כמה נסיונות
בשטח פתוח ובמרפסת. חלקם נמשכו יותר מרבע שעה.
ועדין אין שינוי

רעיונות נוספים ????
גלעד

לא מצליח לחשוב על אופציה אחרת מחיבור לא נכון או תקלת חומרה (יכול להיות מחיבור בעבר שהיה לא נכון)

האם יש משדרים או רכיבים אלקטרונים אחרים ליד הGPS?
תמונה של הרחפן גם תעזור

הי חגי ולכל שאר החברים
תודה רבה על התשובות העינייניות
לבקשתך מצרף תמונות של הרחפן ( כמו שניתן לראות אין משהוא שמפריע לדעתי ל GPS)
ובנוסף צירפתי סרטון עם רצף האורות בהדלקה ורצף ההיבהובים לאחר מכן
(אני יודע שבתוך הבניין אין קליטת לווינים - אבל זה בדיוק אותו רצף במקום פתוח)

גלעד

היי, סתם לבדיקה, תוודא שכיוון המצפן (יש על המצפן חץ) הינו בכיוון הטיסה.
תוודא גם כשאתה מחבר סוללה יש צליל חיבור מתמשך (כרגע אין לי איך להקליט). הצליל הינו על חיבורים תקינים.
תוודא גם שהחיבורים לנאזה לפי הפלוס והמינוס נכונים וכן למקלט.
מקווה שיעבוד.
בהצלחה

החץ על הנאזא ועל הGPS מצביעים קדימה (לכיוון הזרעות האדומות)
ראו תמונות בהודעה קודמת

וכל השאר?

לגבי כל השאר
לא מבין איזה צליל לחפש בדיוק.
בסרטון ששלחתי אפשר לשמוע את הצלילים שהמערכת מפיקה.
אולי תוכל לזהות אם חסר שם צליל כלשהו או שיש צלילים שמסמנים על בעיה מסוימת.
לגבי הפלוס/ מינוס.
בדקתי כבר יותר מפעמים והשוותי מול כל מני סירטוני הדרכה. נראה לי שבקטע הזה אני בסדר.
דרך אגב. הצלחתי להטיס אותו קצת אבל הוא ממש לא יציב. וממה שהרגשתי הוא מגיב נכון לפקודות שלי
(גילגול/סיבסוב/ עילרוד/ ומצערת)
אני מאמין שגם זה מצביע על פלוס מינוס נכונים.

תודה רבה על ההתייחסות
מצפה לרעיונות נוספים

אם הרחפן כבר טס ועלה לאוויר בדרך כלל הבעיה של יציבות באוויר מגיעה מכמה מקומות:
1.סידור הרכיבים בצורה לא מאוזנת.
2.מיקום לא במרכז הרחפן של הנאזה.
3.קליברציה לנאזה דרך המחשב.
4.ריקוד נאזה.
5.באחד הלשוניות של הנאזה במחשב יש לך מקום להגדיר מה המיקום של האנטנת gps גובה מרחק ועוד משהו שאני כבר לא זוכר,תבדוק גם את זה.

יש לך נעילת לווינים? היבהוב מהיר של הלד בצבע ירוק?

תודה נדב
אבל כל זה כבר בוצע
1)הרכיבים במרכז (למעט הGPS - ראה תמונות בהודעה קודמת)
2)ביצעתי קליברציה וכיול דרך התוכנה ( אני אשלח בהמשך תמונות מסך של ההגדרות)
3) ביצעתי את ריקוד הנאזה מספר פעמים - ללא שינוי
4 ) מיקום הGPS בפועל הוא 3.5 ס"מ משמאל 4.5 ס"מ מאחור ו 8 ס"מ מעל
ולכן הכנסתי בתוכנה X -5
Y -3
Z -8
מה שנראה לי זה שאין לי קליטת לווינים
בנוסף, במהלך נסיונות ההטסה הצלחתי לשבור את הפרופים שקיבלתי (די בקלות אני חייב לציין כי הוא נוטה די בקלות להתהפך)
ומאז שהתקנתי עליו פרופים חדשים הוא נהיה עוד יותר עצבני


חגי העלה פה אפשרות שאולי יש תקלת חומרה עקב התקנה/ הגדרות לא נכונות בעבר
האם יש אפשרות לעשות ריסט למערכת ( מעבר ללחיצה על "ברירת מחדל" בתוכנה - משהוא עמוק יותר)

THEAGEL - אני אשלח תמונות תקריב של החיווטים אולי תצליח לזהות משהוא שאני לא עליתי עליו

שוב תודה לכולם
אשמח לשמוע עוד רעיונות / המלצות / בדיקות

היי GVak,
לא שמתי לב שרשמת שהצלחת לעלות לאויר :-)
זה מרדם אותנו שלב קדימה :-)
אל יאוש, א הוא עלה אז הכל בסדר למעט כנראה הגדרות.

האם 2 כבלים שיוצאים מה-Vsen מחוברים לנאזה? אחד ל-Led והשני ל-X3 ?

1. את הכיול עשית על משטח שטוח שהרחפן מופנה קדימה?
2. תוודא שהמידות שלקחת מהנאזה עד לGPS נכונים, ז"א, אני מחשב עד למרכז הנאזה עצמו.

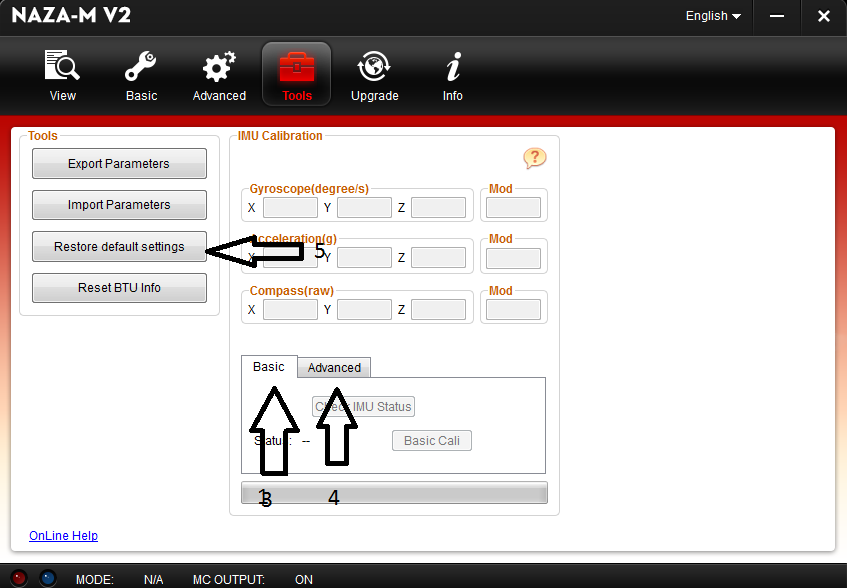

3. תנסה לכייל מחדש את הIMU תחת לשונים Basic ב-Tools
4. תנסה לכייל תחת לשונים Advance באותו מקום.
5. ואם 3-4 לא עזרו, תנסה לשחזר הגדרות מצד שמאל.


רצ"ב
קובץ מצורף 115148

נ.ב
הצליל שהרחפן מפיק קצת מוזר,
אני אשלח לך את שלי בקרוב.

עוד משהו שאני יכול לחשוב עליו.
תבדוק שאין לך קיצוצים בשלט, גם הלחצנים שמתחת לסטיקים קובץ מצורף 115149


Sent from my iPhone using Tapatalk

אתם הולכים סחור סחור סתם,
לפי התמונות אפשר לראות שיש פגיעה בGPS ומאוד יתכן שהוא הבעיה
יותר מזה, צריך להיות בררור שאם עולים עם NAZA לפני נעילת GPS (הבהוב ירוק מהיר לכמה שניות) אתם מסתכנים בFLYAWAY!!!
גם עם אתם במצב MANUAL

מאיפה אתה בארץ, הדרך הנכונה לבדוק זה לחבר GPS תקין

כיול של הGps עשית?
ריקוד הנאזה?
עריכה; אני רואה שכן, נראה כאילו הקומפס באמת נפגע בצורה קשה.
אגב, הצליל שיוצא מהנאזה אכן מדווח על חיבורים תקינים? זה חדש לי...

היי,

צילמתי את הצליל של החיבור שלי
רצ"ב
http://youtu.be/wlEWgH0Lz54

תבדוק אם הבקרים מחוברים בסדר הנכון.תוריד את האזיקון ושלח צילום של החיבורים.

הי חגי
ממרכז הארץ (גר בראשון עובד בחולון)
אשמח להפגש עם כל אחד שירצה לנסות ולעזור לפתור את התקלה
או למצוא את הגורם לה (הצרכת חלקים)

הי חברים
אני יודע שנעלמתי (לחץ פיתאומי בעבודה)
מקווה שמחר אוכל להכין לשלוח את כל התמונות הרלוונטיות
שהחבר'ה הנחמדים פה ביקשו
המון תודה לעוזרים
