כבל וידאו out ומתח למשדר

בעיה קטנה ממש אשמח אם תעזרו.
יש לי את הכבל הנ״ל הוא מוציא וידאו מהמצלמה ל(OSD (Arkbird ומשם למשדר וידאו (boscam 5.8 600w ) זה הכבל שמחבר בין המשדר לOSD הבעיה היא שלארקבירד יש מקום לחיבור של הוידאו (השחור,אדום,צהוב) ואין מקום לחיבור של הכניסת מתח למשדר (אדום,שחור) ואני לא רוצה לחבר עוד בטריה בניפרד כי אני מישתמש בjumper.
איך אני יכול לחסוך את הבטריה הנוספת הזאת? אולי לחבר את ה (אדום,שחור) ל(שחור,ואדום) של ה(שחור,אדום,צהוב) אם זה לא בעייתי.
קובץ מצורף 118218
זה ממחיש יותר טוב איך זה ניראה:
קובץ מצורף 118219

מקפיץ עזרה מישהו?

בבקשה עזרה אני תקוע שמישהו ינסה לעזור?

אנסה

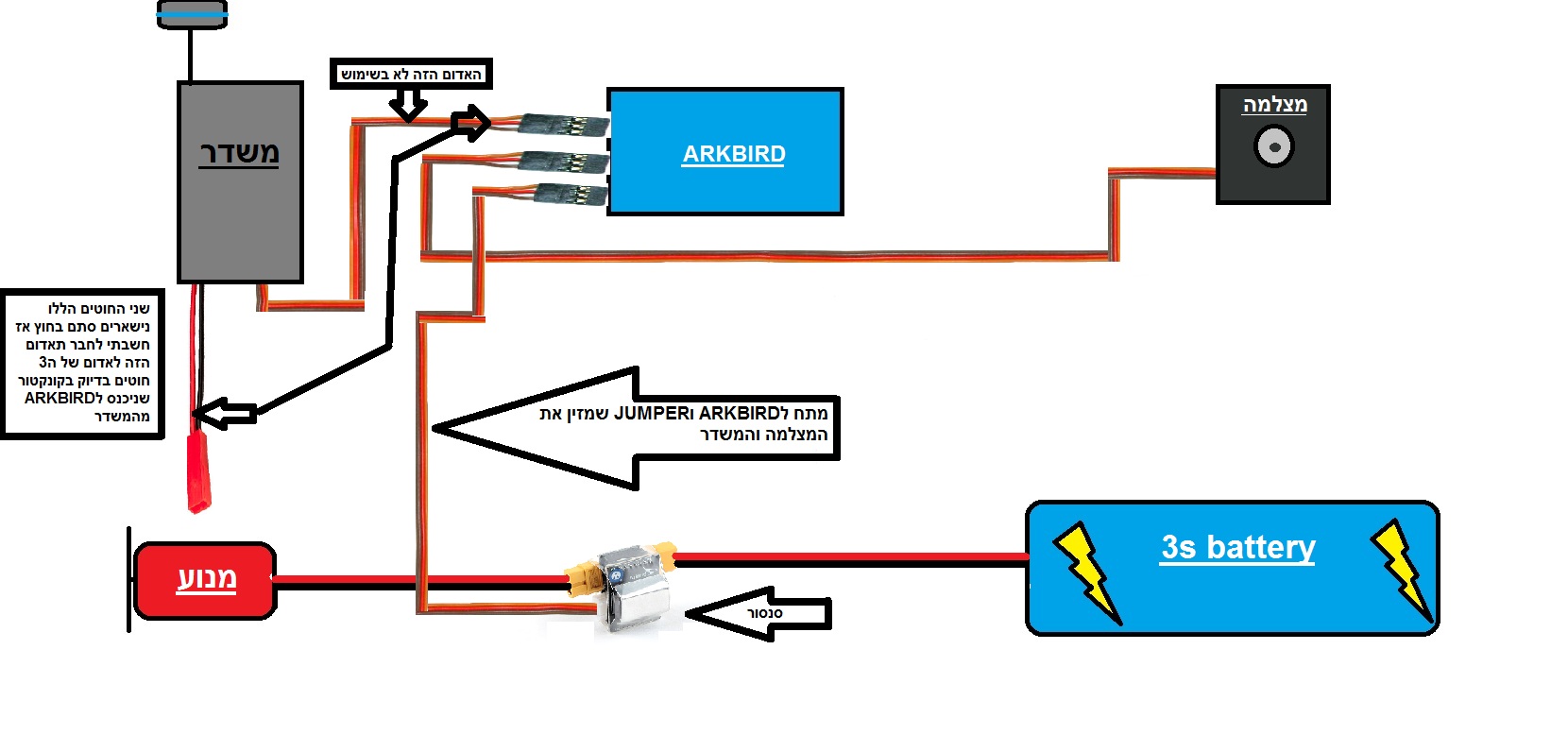

מכיוון שהמשדר שלך מספק מתח למצלמה אתה צריך:
לחבר את המצלמה לכניסת הוידאו ,אם המצלמה 12V ,שלושת החוטים צהוב אדום ושחור למטה היא מקבלת מתח מהטייס

למשדר אתה מחבר את הכבל שבתמונה שלך שאמור ללכת למצלמה עם 3 הצבעים אבל מנתק את האדום .
למה ? כי המצלמה מקבלת מהטייס , המשדר מקבל מהסוללה ולא צריך עוד פעם
המצלמה לוקחת מתח מהטייס ושולחת דרך הצהוב את הסיגנל
הטייס מלביש נתונים על הסיגנל ושולח אותו למשדר על הצהוב ,

כל זה בתנאי שאתה עם סוללה 3 תאים ומצלמה 12V
לחבר את השקע האדום של המתח ישירות לאחרי הסנסור כדי לקבל קריאה נכונה של הצריכה
מקווה שזה ברור
קובץ מצורף 118381

הינה מה שכתוב בנוגע לJUMPER של הARKBIRD קובץ מצורף 118432
וככה זה ניראה אצלי
קובץ מצורף 118433

סביר שזה אותו דבר , 12V מהסנסור או מהיציאה לכוון בקר מהירות 12V גם אבל אתה צריך לחבר גם את המינוס
אני חושב שמתח למשדר צריך להגיע מהכבל 2 גידים והכבל 3 גידים לא יכול לקבל , הוא רק נותן מתח למצלמה ,
אז כרגע המצלמה מקבלת מהOSD , אבל את הסיגנל למשדר צריך לחבר כמו בתמונה ששלחת ללא אדום.
הגאמפר קשור לסוג הסוללה
אם 3 תאים הוא נשאר ,
אם 4+ תאים צריך להוציא אותו ולהשתמש או בסוללה נפרדת 3 תאים או ב BEC 12V שמתחברים ל VID POWER

תקן אותי אם אני טועה ממה שהבנתי זה להוציא תאדום של 3גידי ולחבר את האדום של הדוגידי ואת שני השחורים יחד ואת הסיגנל אני לא נוגע ?
