יציקת חיבור מרכזים\מתקן פלדות

Printable View

14-04-2009, 23:25:21
Roi Miron

17 קבצים מצורפים

יציקת חיבור מרכזים\מתקן פלדות

לאחרונה חשקה נפשי באיזה ד-1 רציני..
בהמשך אני כנראה יפרסם שרשור מלא בניה של הטיסן מ-א' עד ת'
התמונות צולמו בטלפון סלולרי וחשבתי על זה רק אחרי שכבר התחלתי..

החלק הראשון שהתחלתי איתו הוא הקורות וכדי לבנות קורות צריך חיבור מרכזים
בחרתי בפלדה 4.8

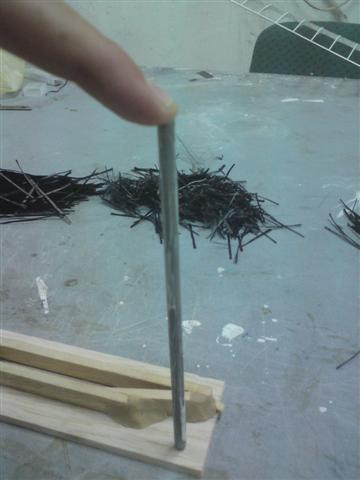

מתחילים מלפרום בד קרבון לסיבים
http://www.efly.co.il/forums/attachm...1&d=1239743119

מכינים תבנית של הצורה הכללית (כולל פילוג מאמצים), עם תופסנים והגבהה לפלדה, חשוב שלא יהיו נזילות של אפוקסי
http://www.efly.co.il/forums/attachm...1&d=1239743119

הפלדה לאחר מריחת חומר הפרדה
http://www.efly.co.il/forums/attachm...1&d=1239743119

אפוקסי דליל 5052
http://www.efly.co.il/forums/attachm...1&d=1239743119

זהו, הכל מוכן ליציקה
http://www.efly.co.il/forums/attachm...1&d=1239743119

דוחסים ומספיגים את הסיבים בתוך התבנית
http://www.efly.co.il/forums/attachm...1&d=1239743119

http://www.efly.co.il/forums/attachm...1&d=1239743119

לאחר שכבה ראשונה יחסית דקה של סיבים ואפוקסי, ממקמים את הפלדה בתבנית וממשיכים לדחוס סיבים עד לכיסוי מלא של הפלדה והגעה לחלק העליון של תבנית
http://www.efly.co.il/forums/attachm...1&d=1239743119

http://www.efly.co.il/forums/attachm...1&d=1239743119
14-04-2009, 23:25:57
Roi Miron

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

לאחר מכן סוגרים את התבנית עם עוד חתיכת בלזה ושמים במלחצים ללילה.
http://www.efly.co.il/forums/attachm...1&d=1239743119

לאחר לילה של ייבוש מתחילים לגלף את הבלזה עם שרואים כבר את הקרבון
http://www.efly.co.il/forums/attachm...1&d=1239743119

http://www.efly.co.il/forums/attachm...1&d=1239743119

לאחר עשיית TRIMING בסיסי
http://www.efly.co.il/forums/attachm...1&d=1239743119

http://www.efly.co.il/forums/attachm...1&d=1239743119

ניסור בנקודת האמצע עד לפלדה וחליצת הפלדה
http://www.efly.co.il/forums/attachm...1&d=1239743119

http://www.efly.co.il/forums/attachm...1&d=1239743119

המוצר המגומר יצא 8.4 גרם לא כולל פלדה ולפני שיוף לצורה סופית
http://www.efly.co.il/forums/attachm...1&d=1239743119
15-04-2009, 00:54:21
Liav

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

עבודה יפה!
15-04-2009, 02:03:42
MDreamer

1 קבצים מצורפים

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

יפה מאוד. אגב באיזה חומר הפרדה השתמשת?
עצה ידידותית:
כשאתה עובד עם חומרים מרוכבים תעבוד עם מסכה וכפפות. בעיקר כשאתה מתעסק עם סיבים שאתה פורם מאריג.
מניסיון רק ומר! סיב בגרון זה אחד הדברים הלא נעימים.
http://www.efly.co.il/forums/attachm...1&d=1239753725
15-04-2009, 08:04:14
ZvikaF

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ולמה אין V על הרובריקה של הקטטה ???
15-04-2009, 08:21:09
eitan-ro

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

אם אתה חושב שמישהו מבין מה רשום בדבר הזה אז אתה טועה... נשמח לתרגום
15-04-2009, 08:39:33
Roi Miron

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

בדרך כלל אני כן עובד עם כפפות, הפעם לא היה בהישג יד ואמרתי לעצמי יאללה לא נורא..(פעם הבאה לא יקרה!)
אין לי מושג איזה חומר הפרדה זה הוא שוכב אצלנו במועדון כבר הרבה זמן
15-04-2009, 09:04:47
b1yossi

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ציטוט:

נכתב במקור על ידי MDreamer

יפה מאוד. אגב באיזה חומר הפרדה השתמשת?
עצה ידידותית:
כשאתה עובד עם חומרים מרוכבים תעבוד עם מסכה וכפפות. בעיקר כשאתה מתעסק עם סיבים שאתה פורם מאריג.
מניסיון רק ומר! סיב בגרון זה אחד הדברים הלא נעימים.
http://www.efly.co.il/forums/attachm...1&d=1239753725

ציטוט:

נכתב במקור על ידי eitan-ro

אם אתה חושב שמישהו מבין מה רשום בדבר הזה אז אתה טועה... נשמח לתרגום

מה לא ברור, זה סיכום של הוטרינר הצהלי לביקור של דרימר, הוא ממליץ להפסיק לרוץ אחרי מכוניות חונות, כמו כן התחלת דיאטה נטולת אריזות של קבב רומני..... :)
15-04-2009, 10:13:25
MDreamer

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ציטוט:

נכתב במקור על ידי eitan-ro

אם אתה חושב שמישהו מבין מה רשום בדבר הזה אז אתה טועה... נשמח לתרגום

2 שורות אחרונות.
"לוע - בשקד שמאל - גוף זר"
"בוצע הוצאת גוף זר - סיב של פיברוגלס"
15-04-2009, 11:18:21
s.mario

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

מסקנה... - תפסיק לבלוע גופים זרים!:D
15-04-2009, 11:32:08
eitan-ro

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

נראה שמעיין ניסה לבדוק איך זה לבלוע דילדו מפיבר והוא גילה שפיבר ממשיך להשיל סיבים גם אחרי שהוא יבש...:D
21-04-2009, 17:45:47
alon miller

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

עבודה יפה מאוד!!!
02-05-2009, 19:48:03
Dor.M

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

יפה מאוד!
גם אני בדיוק בונה עכשיו מתקן פלדות לד'1 באותה צורה
09-05-2009, 14:07:36
Dor.M

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

חומר ההפרדה הוא וקס
10-05-2009, 21:17:04
alon miller

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ברור שזה וקס השאלה איזה אני משתמש בהנין וקס לדוגמה (ואני גם בניתי מתקן פלדות ככה )
12-05-2009, 16:56:37
alon miller

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

יש לי עצה לי שבונה את זה שלא יצף את הקרבון ואפילו שיחסוך שלא הכל יהיה ספוג ואז שסמים את זה בתוך הכנף מספגים את זה ואזה זה נפס יותר טוב
12-05-2009, 18:26:30
eitan-ro

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ציטוט:

נכתב במקור על ידי alon miller

יש לי עצה לי שבונה את זה שלא יצף את הקרבון ואפילו שיחסוך שלא הכל יהיה ספוג ואז שסמים את זה בתוך הכנף מספגים את זה ואזה זה נפס יותר טוב

אפשר תרגום לעיברית?
12-05-2009, 18:32:26
alon miller

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

להשיר את הקרבון חצי ספוג באפוקסי כיאלו לא לפוצץ באפוקסי ואז הקרבון תופס יותר טוב להבלזה \אורן \קרבון
12-05-2009, 23:04:39
Avner Studnik

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ציטוט:

נכתב במקור על ידי alon miller

יש לי עצה לי שבונה את זה שלא יצף את הקרבון ואפילו שיחסוך שלא הכל יהיה ספוג ואז שסמים:confused: את זה בתוך הכנף מספגים את זה ואזה זה נפס יותר טוב

שמעתי סמים אז באתי ....
12-05-2009, 23:20:26
Avner Studnik

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

המטרה היא שהחלק שאנו יוצקים יחלץ בסופו של דבר מהבלזה\אורן...הם משמשות אותנו כתבנית חד פעמית

לאחר החליצה תוכל לבחון טוב יותר אם החלק יצא ברמה הדרושה (משקל,צפיפות הסיבים,ללא בועות אויר!)ורק אז להחליט אם להדביק את חיבור המרכזים לקורה

במקרה הספיצפי הנל (הכנת היציקה על הקורה עצמה)ההדבקה לקורה לא תצא טובה יותר שכן הקורה עצמה כבר יבשה כך שמדובר בשני תהליכי הדבקה ולא 1
הדבקת חיבור מרכזים לקורה יבשה ראשית מומלץ בדרך כלל להשתמש בדבק אשר יתן תכונות גמישות מסוימות עקב המאמצים הרבים המופעלים באזור זה (חשוב שההדבקה לא תהיה פציצה!!)
נהוג להשתמש ב3M-460
13-05-2009, 05:26:55
eitan-ro

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ציטוט:

נכתב במקור על ידי Avner Studnik

המטרה היא שהחלק שאנו יוצקים יחלץ בסופו של דבר מהבלזה\אורן...הם משמשות אותנו כתבנית חד פעמית

לאחר החליצה תוכל לבחון טוב יותר אם החלק יצא ברמה הדרושה (משקל,צפיפות הסיבים,ללא בועות אויר!)ורק אז להחליט אם להדביק את חיבור המרכזים לקורה

במקרה הספיצפי הנל (הכנת היציקה על הקורה עצמה)ההדבקה לקורה לא תצא טובה יותר שכן הקורה עצמה כבר יבשה כך שמדובר בשני תהליכי הדבקה ולא 1
הדבקת חיבור מרכזים לקורה יבשה ראשית מומלץ בדרך כלל להשתמש בדבק אשר יתן תכונות גמישות מסוימות עקב המאמצים הרבים המופעלים באזור זה (חשוב שההדבקה לא תהיה פציצה!!)
נהוג להשתמש ב3M-460

אני רואה שגלאור לימד אותך כמה דברים בעבודה... :D
01-06-2009, 23:03:21
מתי

תגובה להודעה: יציקת חיבור מרכזים\מתקן פלדות

ויש לו עוד הרבה מה ללמוד....
