שלום
יש לי אקסה S550 עם מצלמה יחסית פשוטה שמחוברת לOSD כמו שצריך כשהם מחוברים למשקפיים הפשוטות מהסיני עם משדר ומקלט וידאו העניין הוא כשהרחפן נמצא על הרצפה ולא המראתי יש שידור טוב של הוידאו למצלמה עם נתוני הOSD אבל כשאני מגביר עוצה למנועים או מגיע לריחוף אין שידור של וידאו ובמשקפיים כתוב לי שאין שידור ממה יכולה להיות הבעיה
תודה רבה רבה מראש לעוזרים
אתה אומר כשאתה מגביר עוצמה למנועים אולי יש הפרעות מהבטריה מכול המערכת החשמלית של הבקר מנוע בטריה תנסה אולי LC FILTER או שתחכה לתגובה של מישהו אחר שמביןזבזה קצת יותר
מה זה LC FILTER ?
תן קצת נתונים
כמה S
איזה משדר וידאו , כמה וולט
איזה מצלמה
תמונה או שתיים
הרחפן הוא S550
עובד על ארבע תאים
עם פרופים 9
זה המצלמה= Panasonic CCD Sony DSP 750TVL Color Low Illumination Camera 2.8mm Lens DC5V Metal Case
אלו האנטנות=Boscam TS353 5.8G 400mW 8 Channels AV Wireless Transmitter with
משדר=Boscam TS353 5.8G 400mW 8 Channels AV Wireless Transmitter with
מקלט=Boscam RC305 5.8G 8 Channels Wireless AV Receiver with

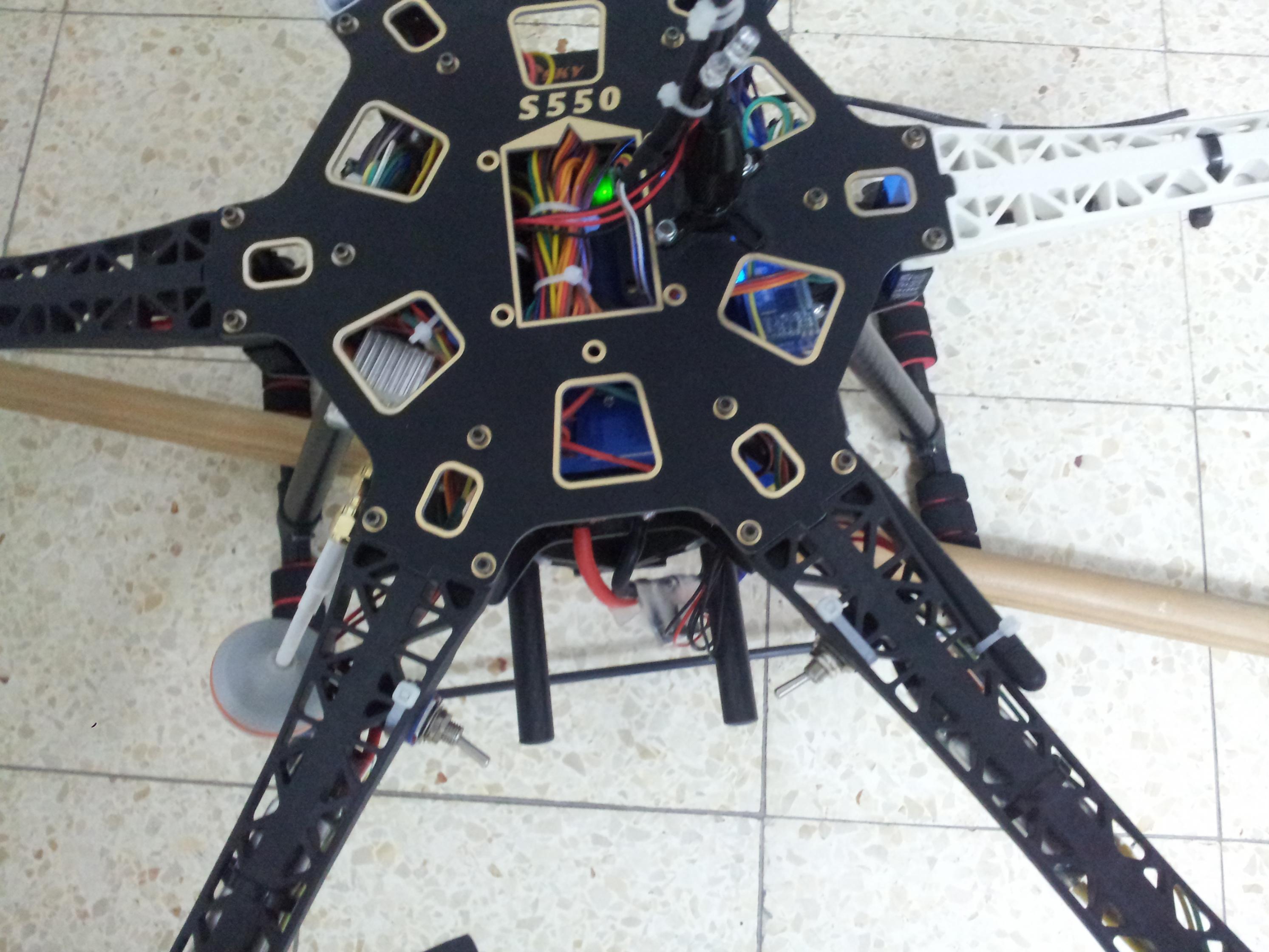

צרפתי תמונה וסירטון להמחשה
קובץ מצורף 121905קובץ מצורף 121904
מהנתונים שהצגת , אי אפשר ללמוד הרבה
אני הייתי בודק אם יש נפילת מתח כל שהיא על המשדר בזמן הפעלת המנועים
Barak Nevo בדקתי את מה שאמרת ואכן המתח היה 11.45 וכשהייתי מרים עוצמה זה היה יורד בגלל הכח שהיה נדרש למנועים אז העלתי את המתח ל12 וולט אבל עדיין הרחפן לא מגיע לריחוף וכבר יש ירידה במתח
ראיתי במניול של המשדר ושם כתוב שאפשר להעלות בין 7 ל15 וולט השאלה האם זה בטוח?
זה הלינק למניול http://www.foxoffer.com/download/TS353-Spec-V3-1.pdf
אם יש לך 4 תאים . אז אתה צריך bec 12v חבל לקחת סיכון שהסוללות מלאות זה 16.8V זה מעבר להמלצות . האם הרחפן מצליח להמריא ולתפקד ?
11.45 זה עדיין בטווח העבודה של המשדר ,
יש מצב שהפרופים מקרבון ועושים חסימה על האנטנה (סיכוי קלוש )
תנסה לחבר סוללה נפרדת למשדר הווידאו וכך תוודא שזו לא בעיית מתחים. אחרי זה תנסה לחפש בכיוונים אחרים.
ודרך אגב, בסירטון שהעלת זה נשמע כאילו המנועים לא מעלים סל"ד בצורה תקינה,
כאשר יש איבוד שידור בווידאו יש "קפיצות" ברעש שהמנועים עושים. (לפחות כך משתמע מהסירטון)
תנסה להפריד סוללת טיסה מסוללת שידור וידאו, ותעדכן.
לסיכום היום
הרמתי את המתח של הUBEC ל12 וולט ואפילו 14 וולט אבל הבעיה לא נפתרה חשבתי שזה בכלל הUBEC שהוא לא תקין אז החלפתי אותו בUBEC סטאפ אפ סטאפ דאון אבל שוב הבעיה לא נפתרה
אגב הרחפן מגיב מעולה ואני מצליח להטיס אותו טוב
אני עובד עם ארבע תאים ויש לי שתי UBEC על הרחפן אחד שנותן מתח של 5V בשביל טעינה של הSJ4000 והשני מוציא 12V בשביל המצלמה\גימבל וגם הוא מוציא 12V בשביל לידים שנמצאים על הרחפן
Darthflame אני אנסה לתת מקור מתח אחר למשדר ואני אבדוק רק אני צריך לחשוב איך לעשות את זה כי יש לי רק שתי סוללות אחת שמשמשת לרחפן ואחת שמשמשת למקלט ולמשקפיים בכל אופן זה שהחלפתי את הUBEC לא אמור לשלול בעיית מתחים?
אגב הרעשים בסירטון של העלאת סיבובי המנועים שלא בהדרגה זה כי שיחקתי בטרוטל
רוב הסיכויים שזה רעש שנכנס למשדר ו\או למצלמה דרך אספקת המתח.
צריך מסנן LC כמו שכבר נאמר, לבדוק איזה מעגל הורדת מתח מ 16V ל 12V יש לך - חלק מהמעגלים האלה מייצרים מתח עם המון רעש.
אני משתמש עם UBEC שנחשב איכותי כך שהמעגל תקין וקשה לי לאמין שזה ממנו כי החלפתי כבר שתיים דבר נוסף עד לא מזמן הכל עבד כמו שצריך המצלמה שידרה תמונה בצורה טובה הכל התחיל מאז שגיליתי שאת הפוור מודל חיברתי הפוך ממה שהוא צריך להיות ואחרי שהלחמתי אותו לכיוון הנכון יש בעיות עם המשדר גם ניסיתי לשנות את המיקום של המשדר אבל ללא שום תוצאות אחרות
כשאני בודק את המתח שנכנס למשדר או למצלמה אני רואה שיש הספקת מתח יציבה של 12 וולט ומידי פעם יורד ל 11.99 כך שזה מחזק את הטענה שאין בעיית מתחים
אני אנסה היום לקנות את הרכיבים בשביל לבנות את מסנן הנ"ל
מה מתחי העבודה של המצלמה? אולי היא מושפעת מירידת המתחים?
המתח של המצלמה היא בין 7 וולט ל15 וולט ואני נותן לה 12וולט בדקתי את העניין הזה שאין ירידת מתח עם רב מודד מה גם שהחלפתי את היובק שהיה נותן למצלמה ולמשדר כך לא נראה שזה בעיית מתחים
עמית בניתי את הLC פילטר חיברתי אותו מיד ביציאה של היובק שנותן מתח למצלמה ולמשדר אבל לא עזר עדיין יש איבוד שידור ניסיתי להרכיב אותו רק לכניסת המתח למשדר וגם לא עזר אומנם שיפר יחסית את טווח המצערת עד שיש איבוד שידור
מה עושים?
לנסות
- להשתמש במסך רגיל במקום משקפיים (מסך ללא Bluescreen) - יכול להיות שהמקלט מוציא אות וידאו קצת רועש והמשקפיים לא מוכנות לקבל אותו
- לנסות מצלמה ומשדר בלבד ללא OSD - ה OSD לפעמים מפריע, ביחוד אם הסינון של מתחי אספקה לא מושלם
אולי גרמת נזק כל שהוא למשדר , אני מציע לך לנסות למצוא מישהו עם משדר אחר להרכיב אצלך , להרכיב אצלו את שלך , ולנסות לנטר את הבעיה , כנראה זה המשדרציטוט:
נכתב במקור על ידי SUB-ZIRO
אז ככה עליתי על הבעיה ועל הדרך שרפתי את המצלמה שיש לי אומנם אני עדיין חושב שזה לא אמור להיות ככה ויכול להיות שהמשדר תקול
הבעיה היא שככול שאני מרים מצערת הרחפן מקבל ויברציות מהמנועים אומנם לא משהוא מיוחד בטבעיות שמנוע מסתובב זה עושה ויברציות וכשהמשדר וידאו היה על הרחפן הוא היה מקבל את הויברציות האלה ואז היה מנתק שידור
גיליתי את זה על ידי שפרקתי את המשדר לגמרי וגם כשהייתי מקרב אותו לאלקטרוניקה לא היה קורה כלום רק כשהייתי מניח אותו על הרחפן הוא היה מפסיק שידור עוד יותר יש פלסטיק שעוטף את המשדר והוא היה טיפה קרוע כשהייתי מעביר את היד על הפלסטיק יש כאלה רעשים של פלסטיק דק שמרעיש אז גם זה היה מפריע לשידור מה שאומר שזה לא נורמאלי לדעתי
אז לסיכום האם כדאי להחליף את המשדר באחד בדיוק כמוהו (חדש כמובן) וזה יפתור את הבעיה? (כי אני לא מאמין שמשדר תקין אמור להפסיק שידור בגלל ויברציות עדינות או רעשים של פלסטיק)
האם למישהו יש המלצה למצלמה טובה יותר ואיכותית יותר ממה שנשרף לי? ( לא משהוא שעולה הון אלא משהוא טוב יחסית בסכום נמוך פחות או יותר כמו מה שעלת לי המצלמה)
חבר'ה מצטער על ההקפצה אבל עדיין אחרי ששמתי LC FILTER וגם שמתי מגן רעידות עדיין יש ניתוקי שידור יש למישהו עצה מה עדיין ניתן לעשות??
אם יש אפשרות להקליט ולהעלות לכאן את הסרטון שמראה מה בדיוק קורה, יהיה הרבה יותר קל לנסות להבין מה המקור לבעיה.
לאחרונה בלי שום סיבה המשדר על הרחפן אצלי מפסיק לעבוד , פשוט מתנתק , אפילו לא רואים את התצוגה של הערוץ ,
כמה שחפרתי , לא מצאתי נתק
לפעמים עובד לפעמים לא ,
אני פשוט מחליף משדר
זה העניין החלפתי משדר בדיוק כמו שיש לי רק חדש אבל הבעיה נמשכת
