D500 קרבון, תכנון ובניה.

שלום לכולם,

הרחפן הוא השלישי שאני בונה. נכנסתי לתחביב הממכר הזה לפני כשנה וחצי ללא כל ניסיון מוקדם. הראשון היה F450 עם NAZA LITE. התגלחתי עליו והתרסקתי המון, את השני תכננתי ובניתי בעצמי. פלטות קרבון, זרועות DJI, מערכת FPV, הנאזה עבר דירה והמנועים האדומים של DJI הוחלפו ב T-Motor 2216 800kVh.

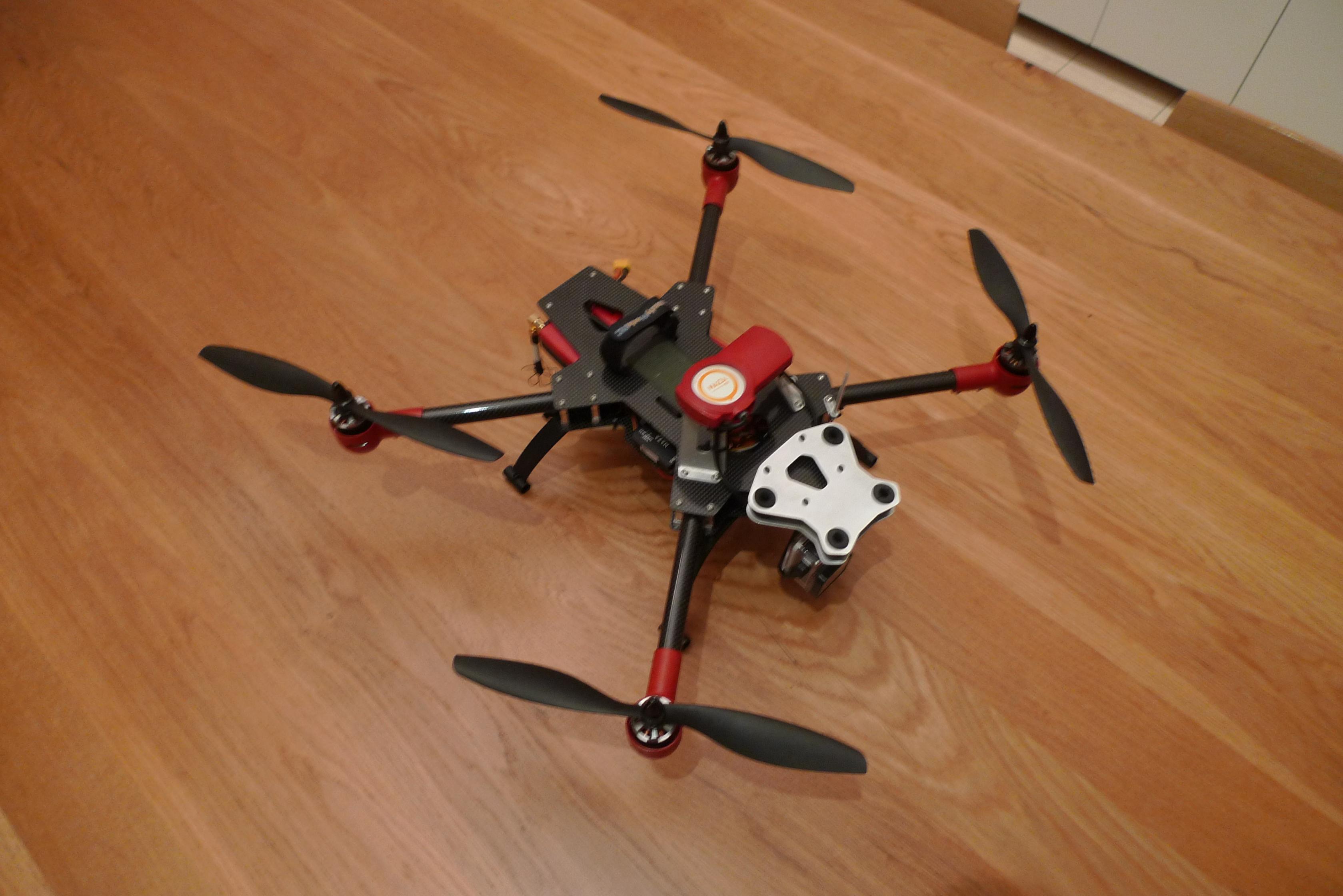

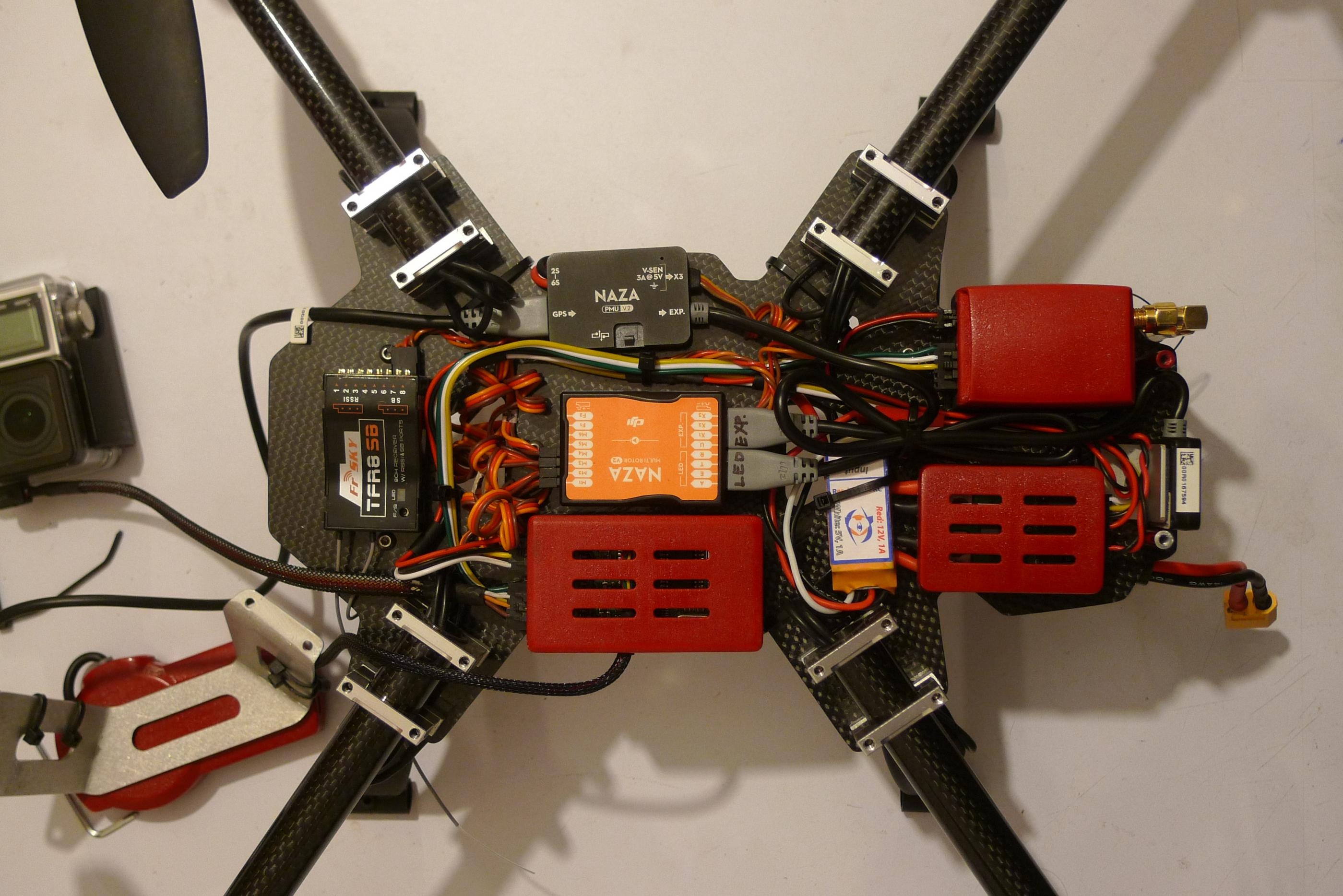

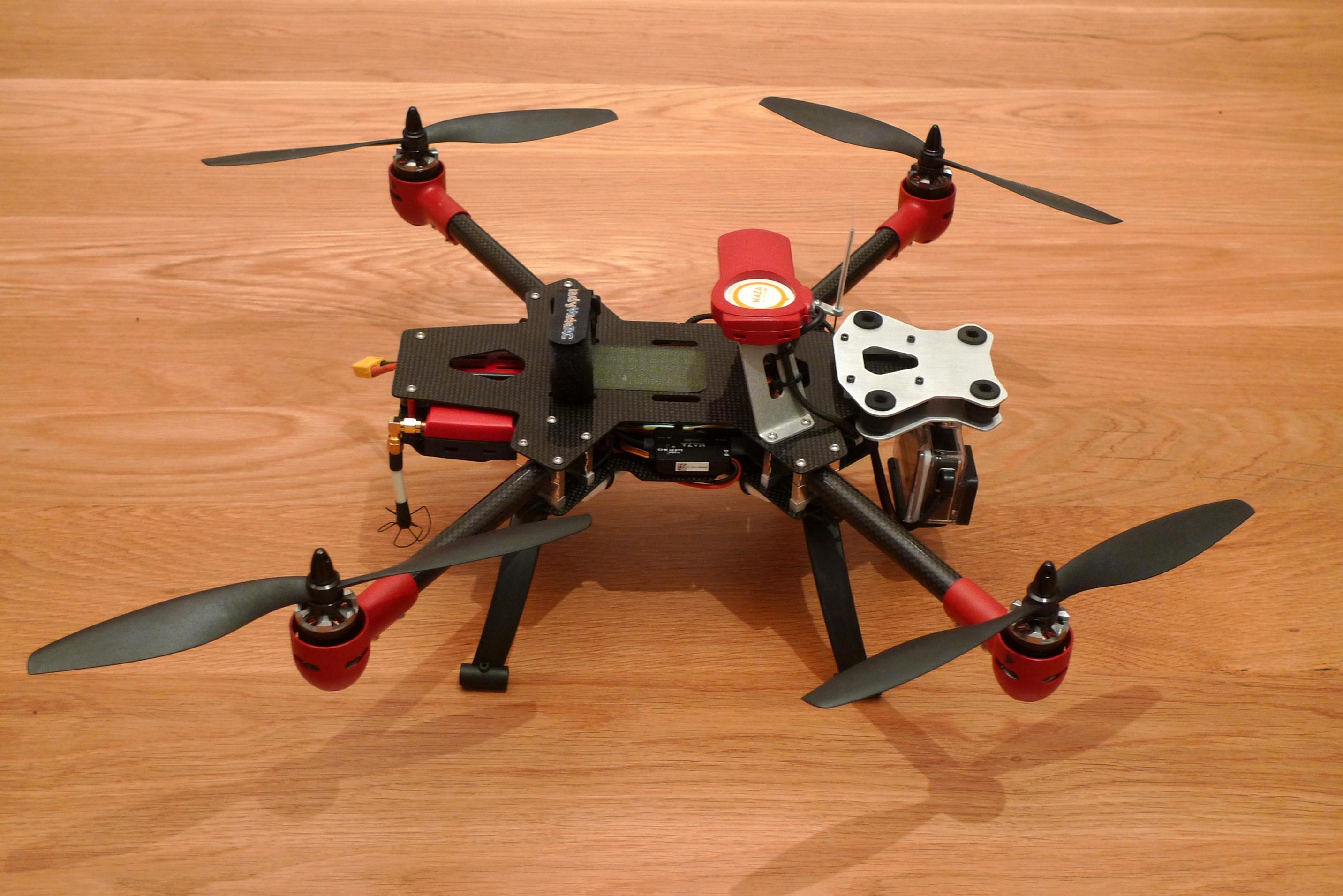

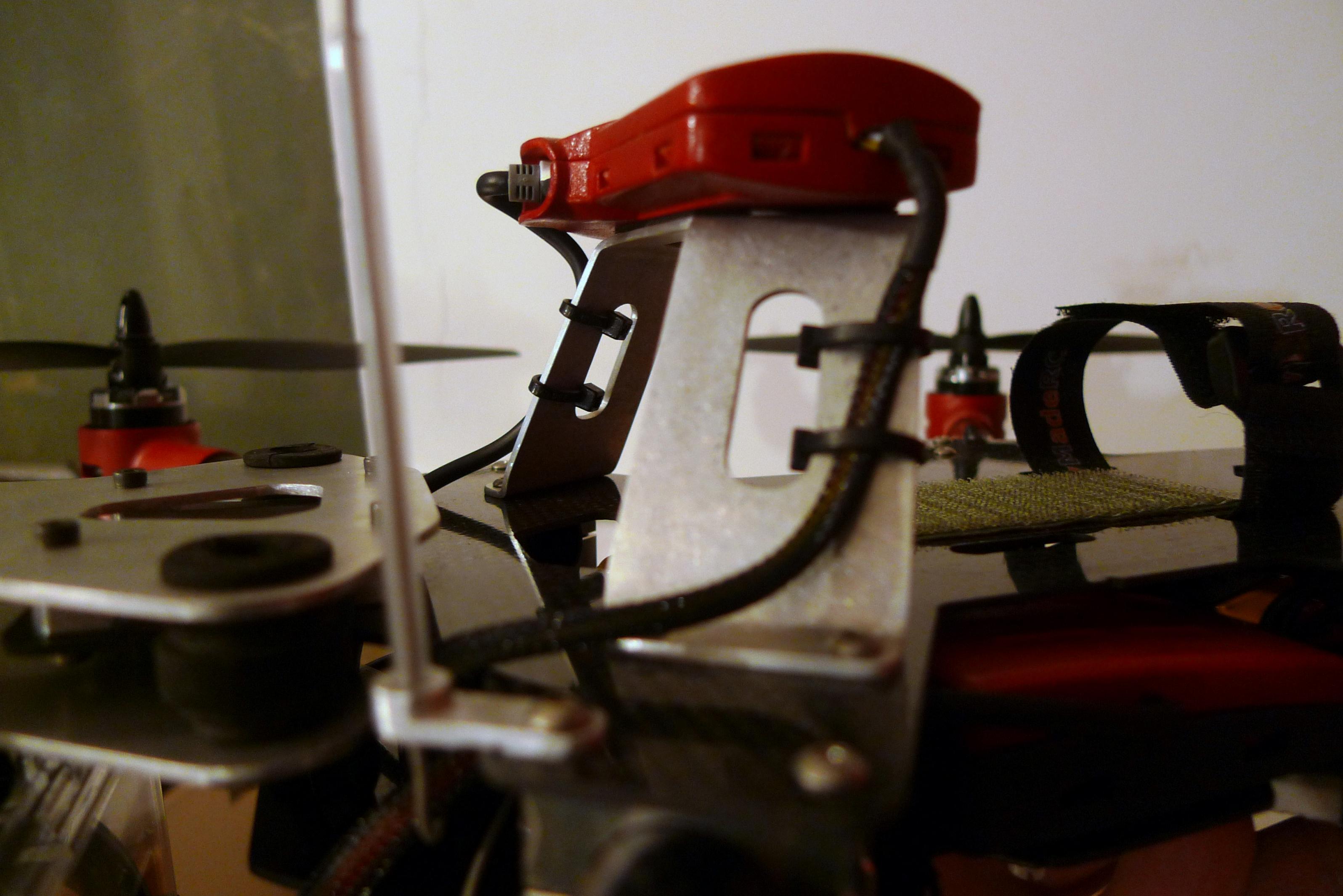

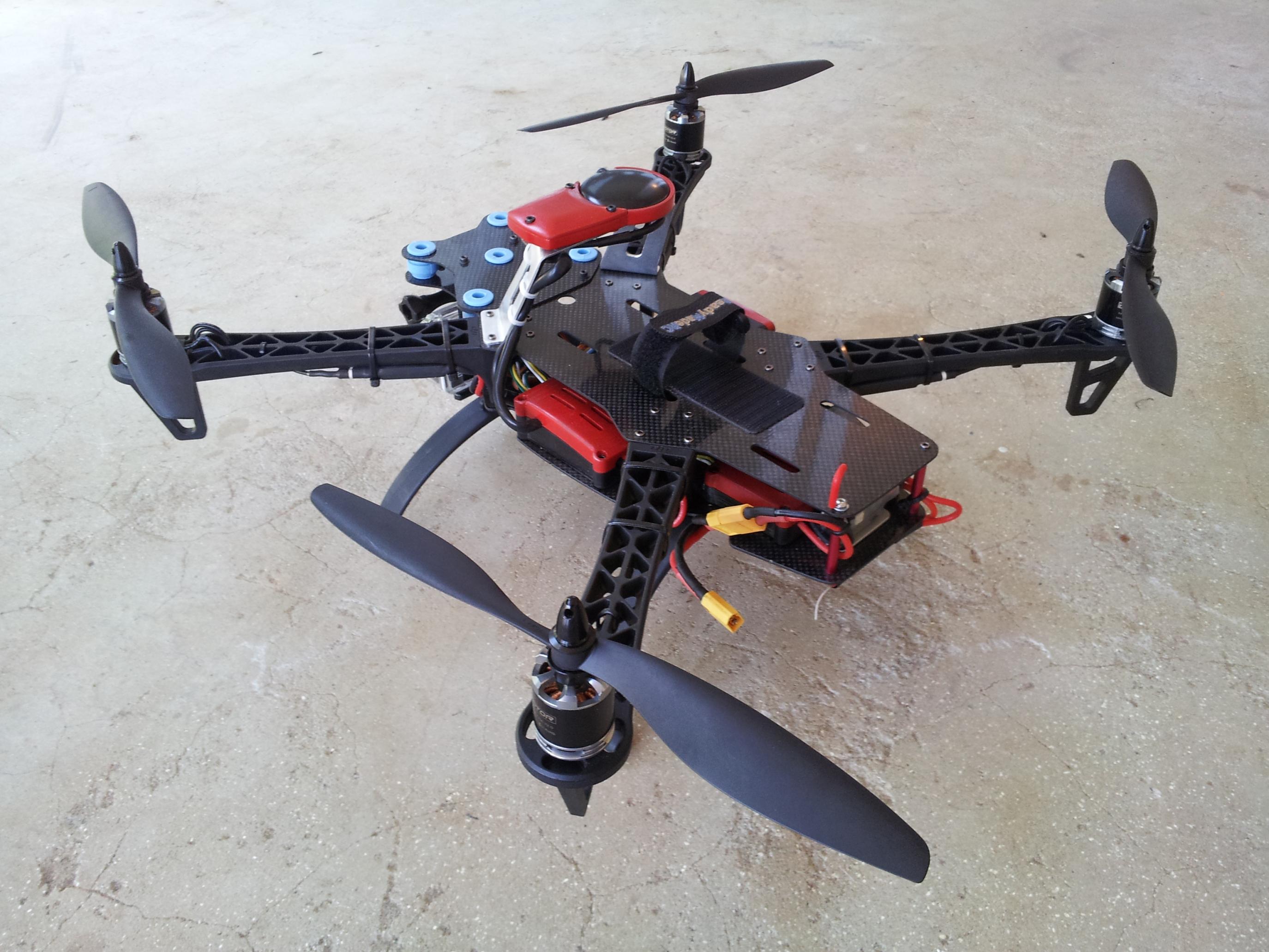

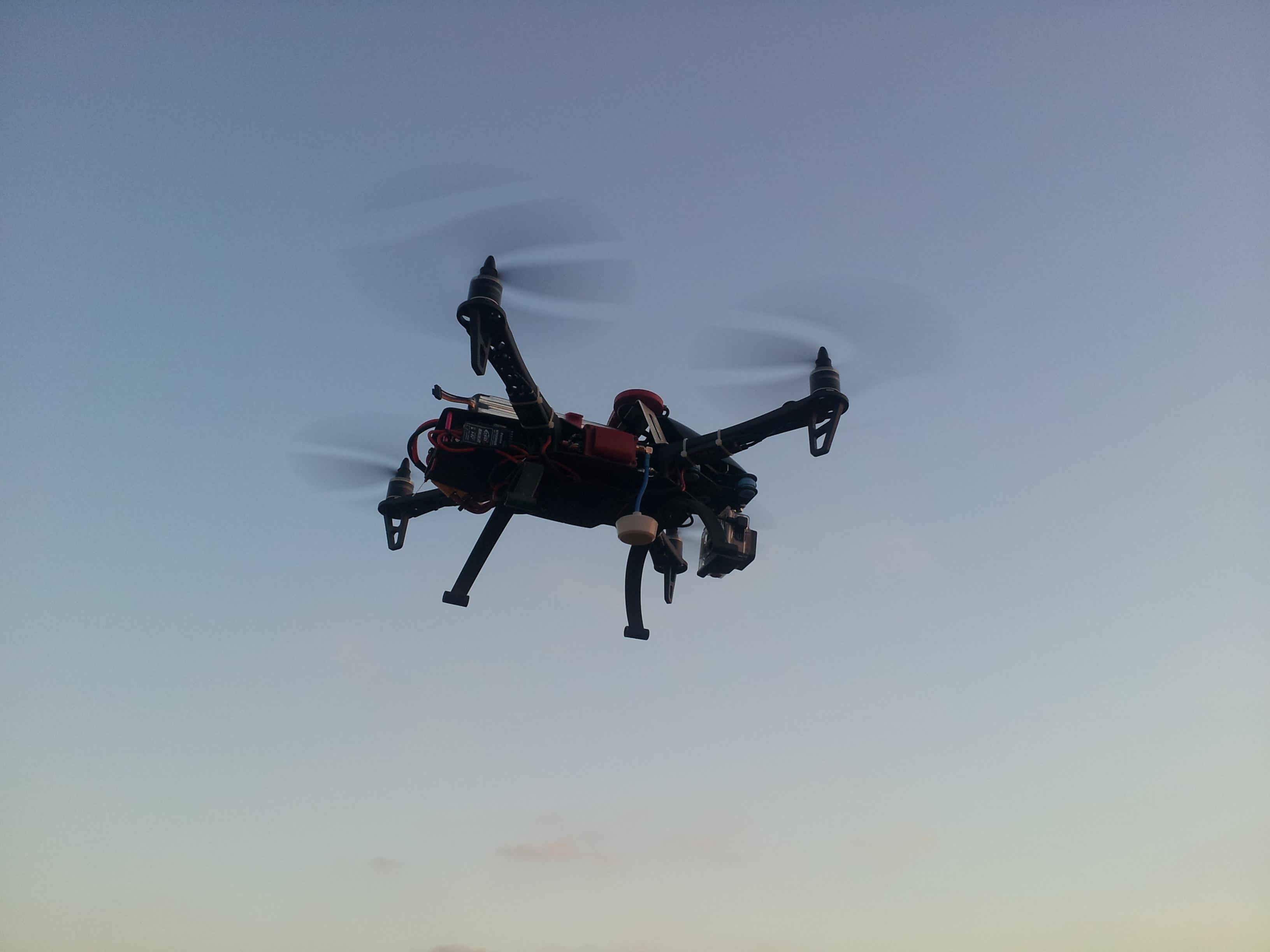

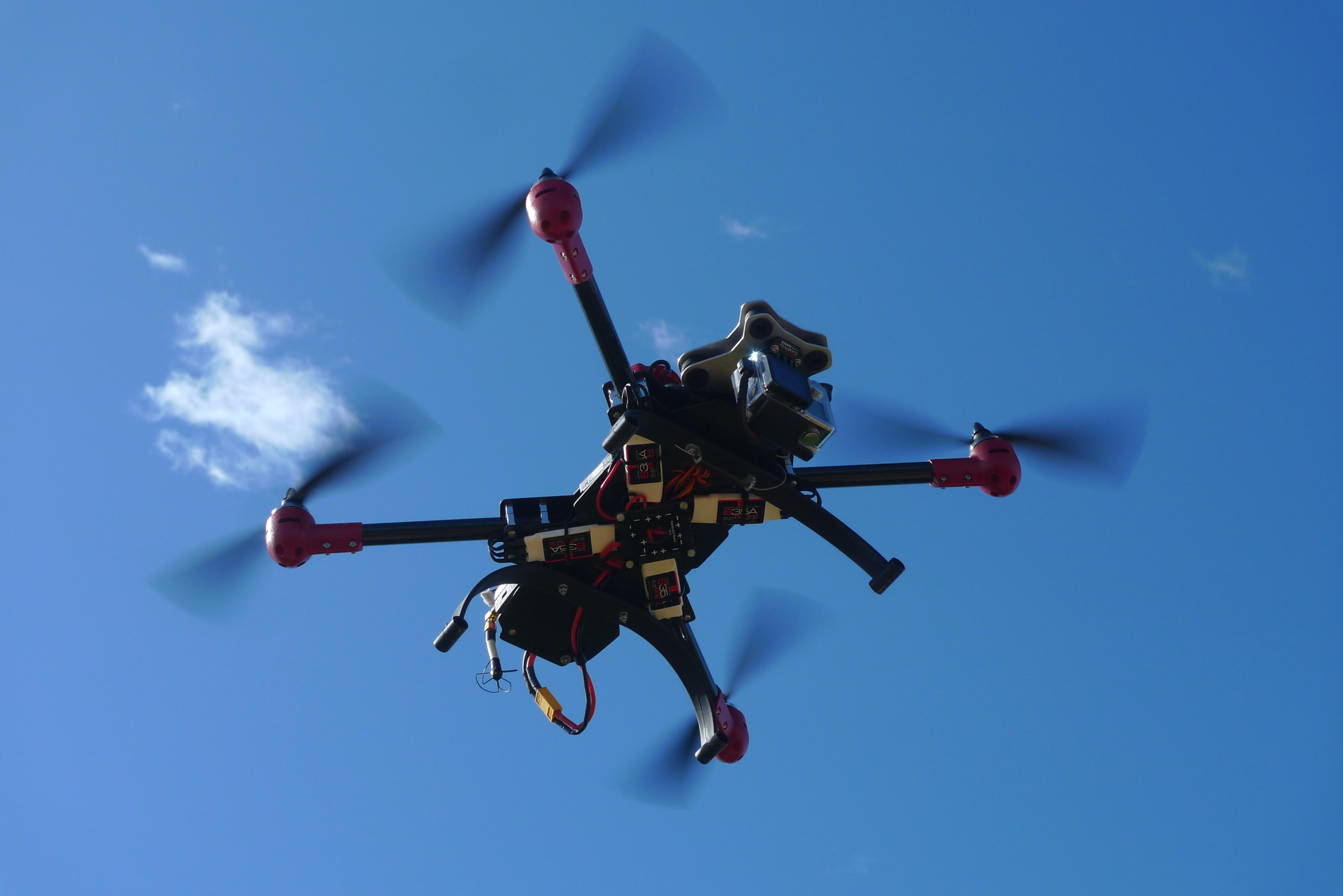

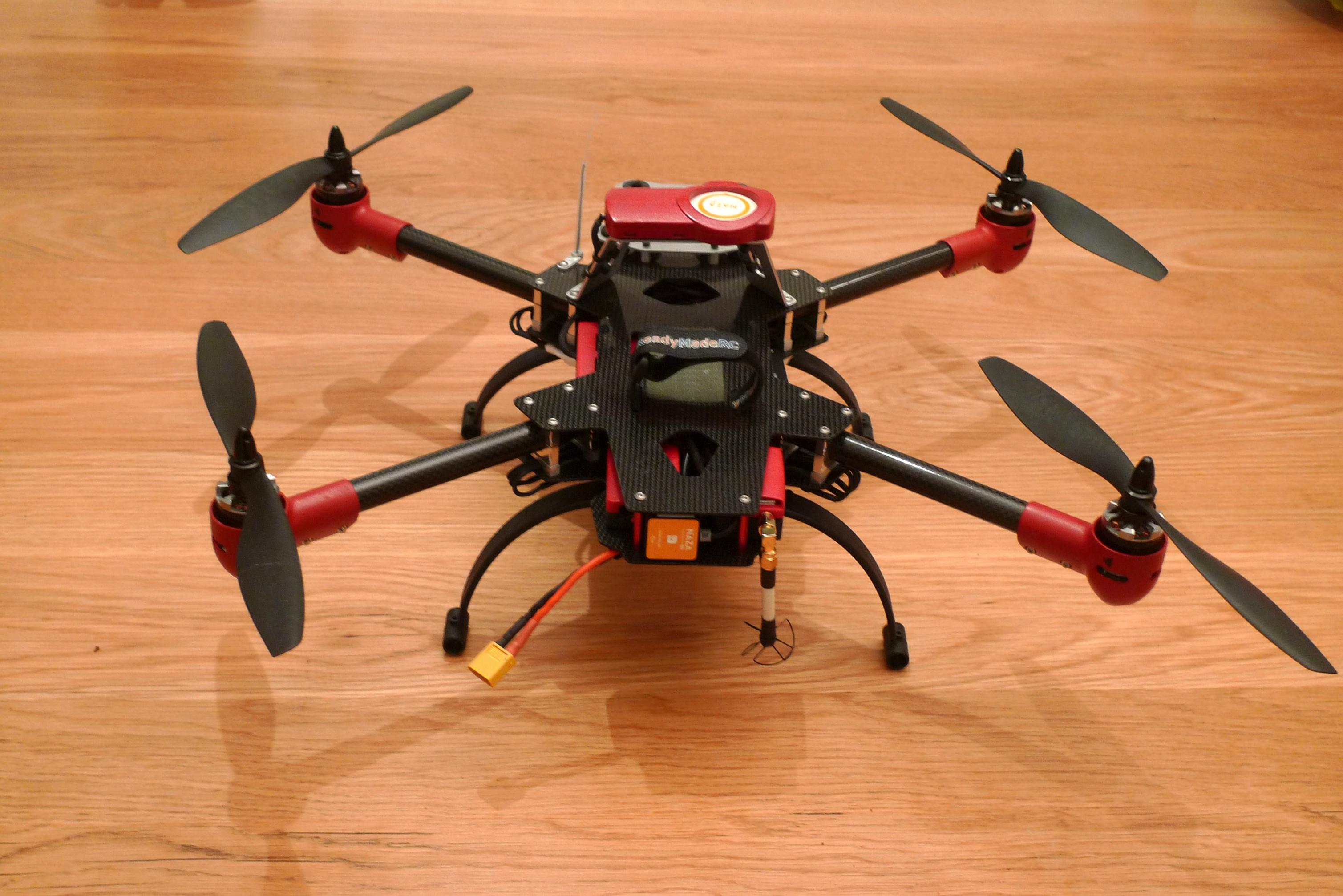

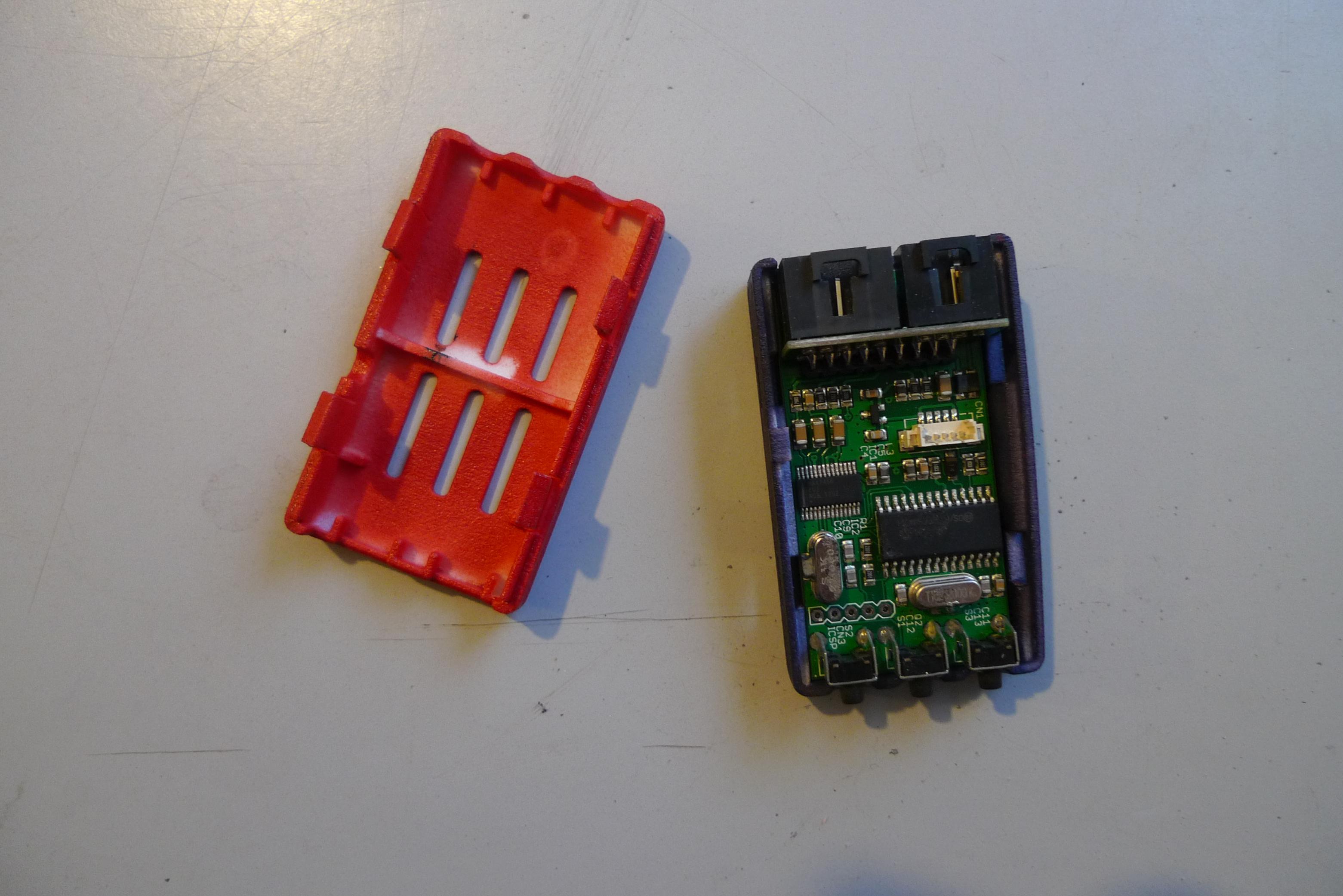

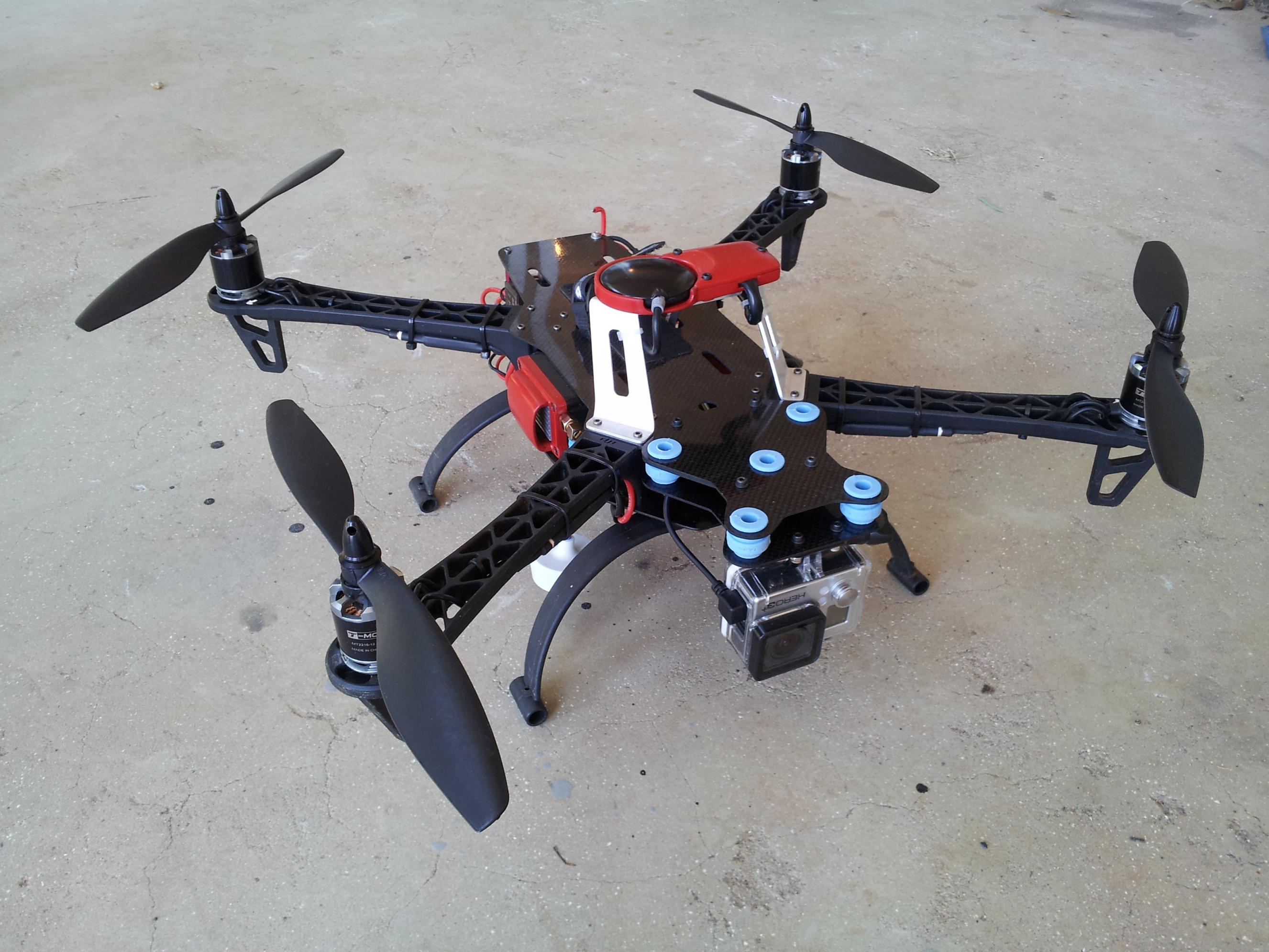

הרחפן נראה כך:
קובץ מצורף 122360קובץ מצורף 122361קובץ מצורף 122362

לפני כשלושה חודשים, בהטסה שגרתית, הקוואד תפס אזימוט ונעלם, כמה דקות לתוך הטיסה פתאום פתח מצערת מלאה, טיפס במהירות וטס בכיוון קבוע תוך התעלמות מוחלטת מהפקודות שנשלחו אליו. יכולתי לראות את מיקומו והמרחק על המסך בתחנת הקרקע שלי, תוך דקות הגיע לגובה 500מ' ולמרחק 7 ק"מ (!). המדהים שעדיין היתה לי תמונת וידאו ברורה ממשדר 400 מיליוואט. בשלב מסויים הכלי התחיל להנמיך ולפנות ובגובה 100 מ' בערך, השידור נפסק. ידעתי בערך מהו אזור הנפילה המשוער אבל זהו שטח חקלאי רחב עם מטעים, פרדסים, שדות ואגמון או שניים, החיפושים העלו חרס ונאלצתי להשלים עם האובדן. לאחר שתמו ימי האבל והקינה, החלטתי לבנות רחפן חדש ע"פ התוכניות הקיימות, במחשבה שניה החלטתי לנסות משהו מעט שונה, שנראה כך:

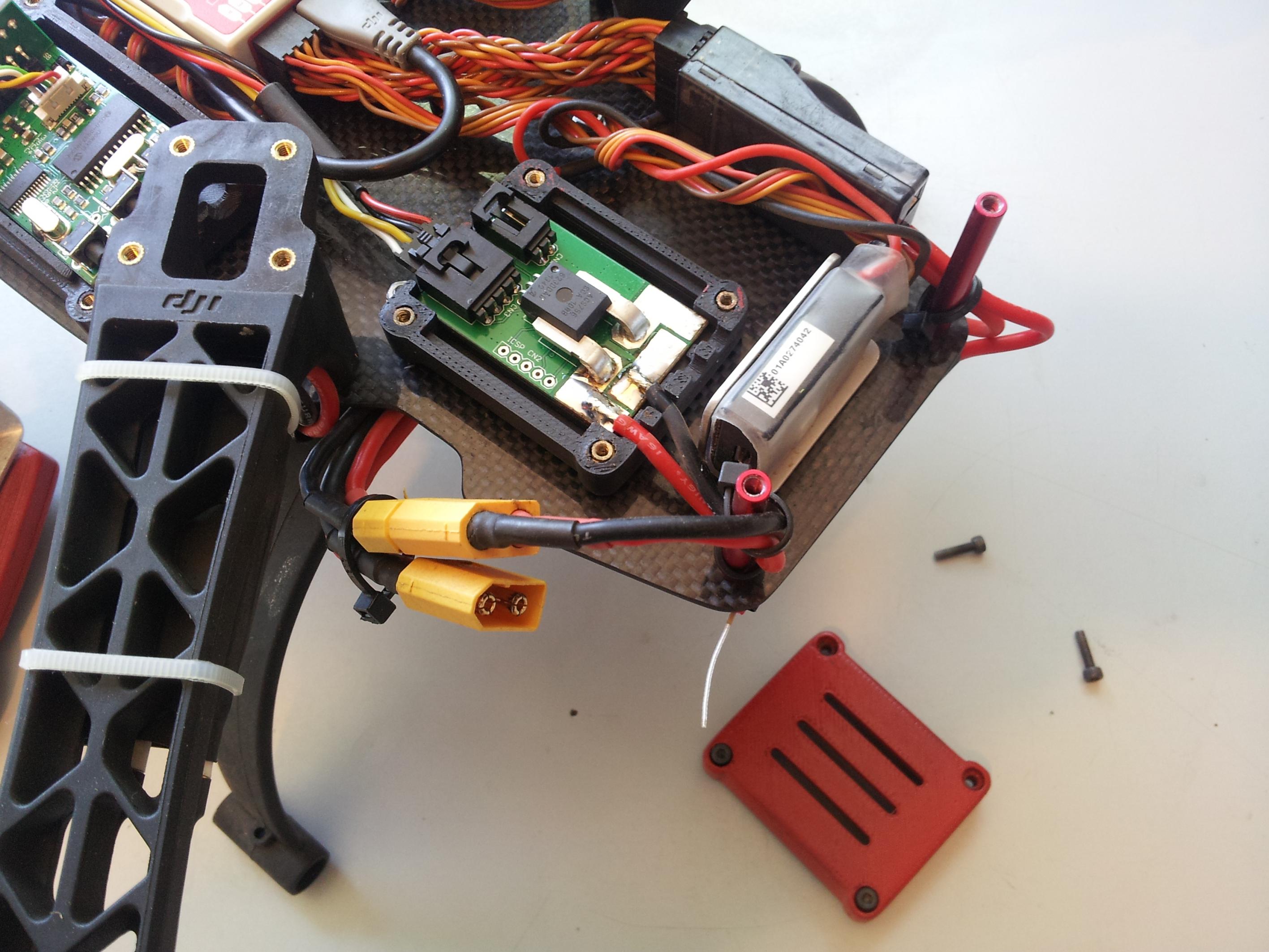

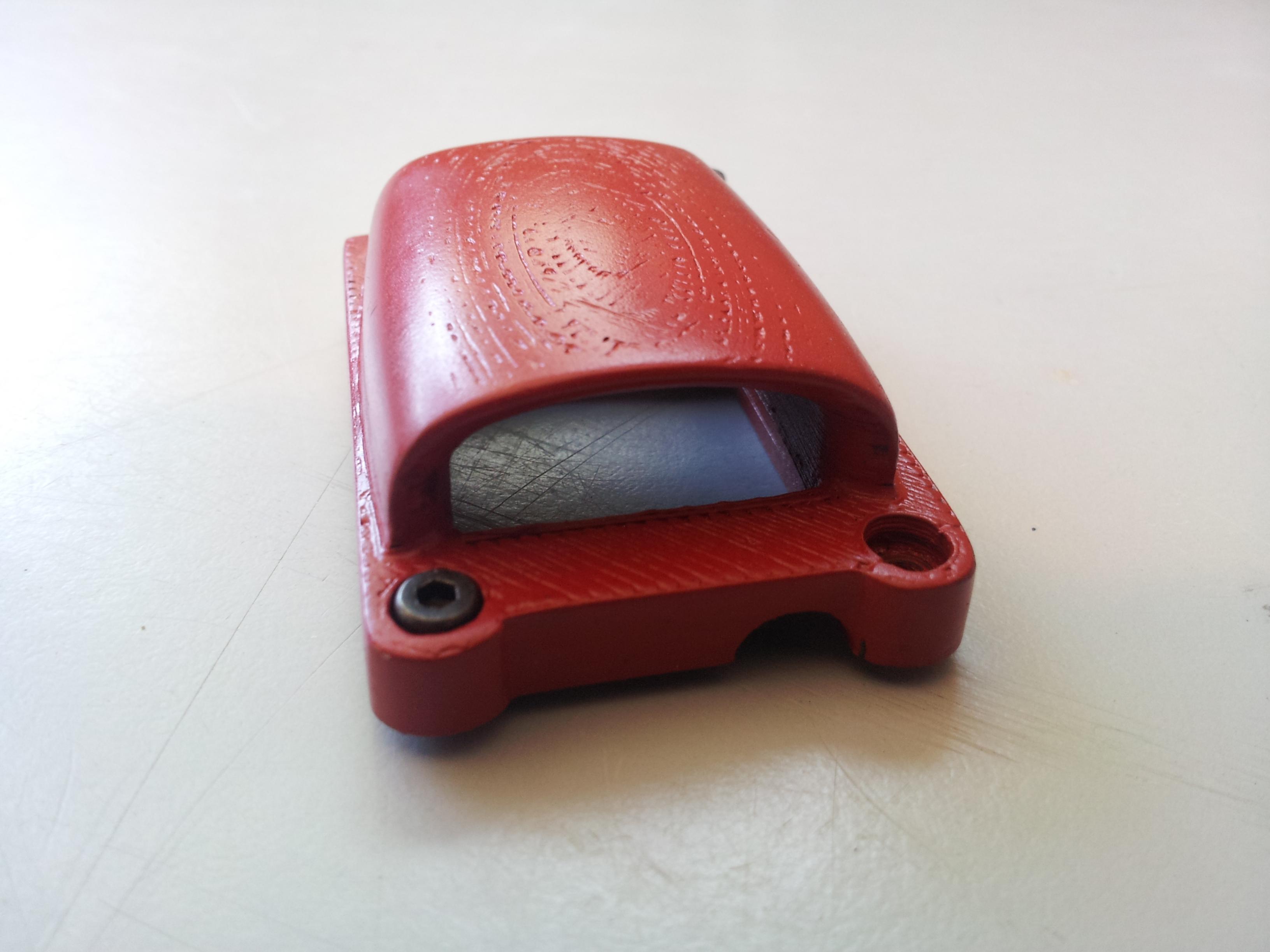

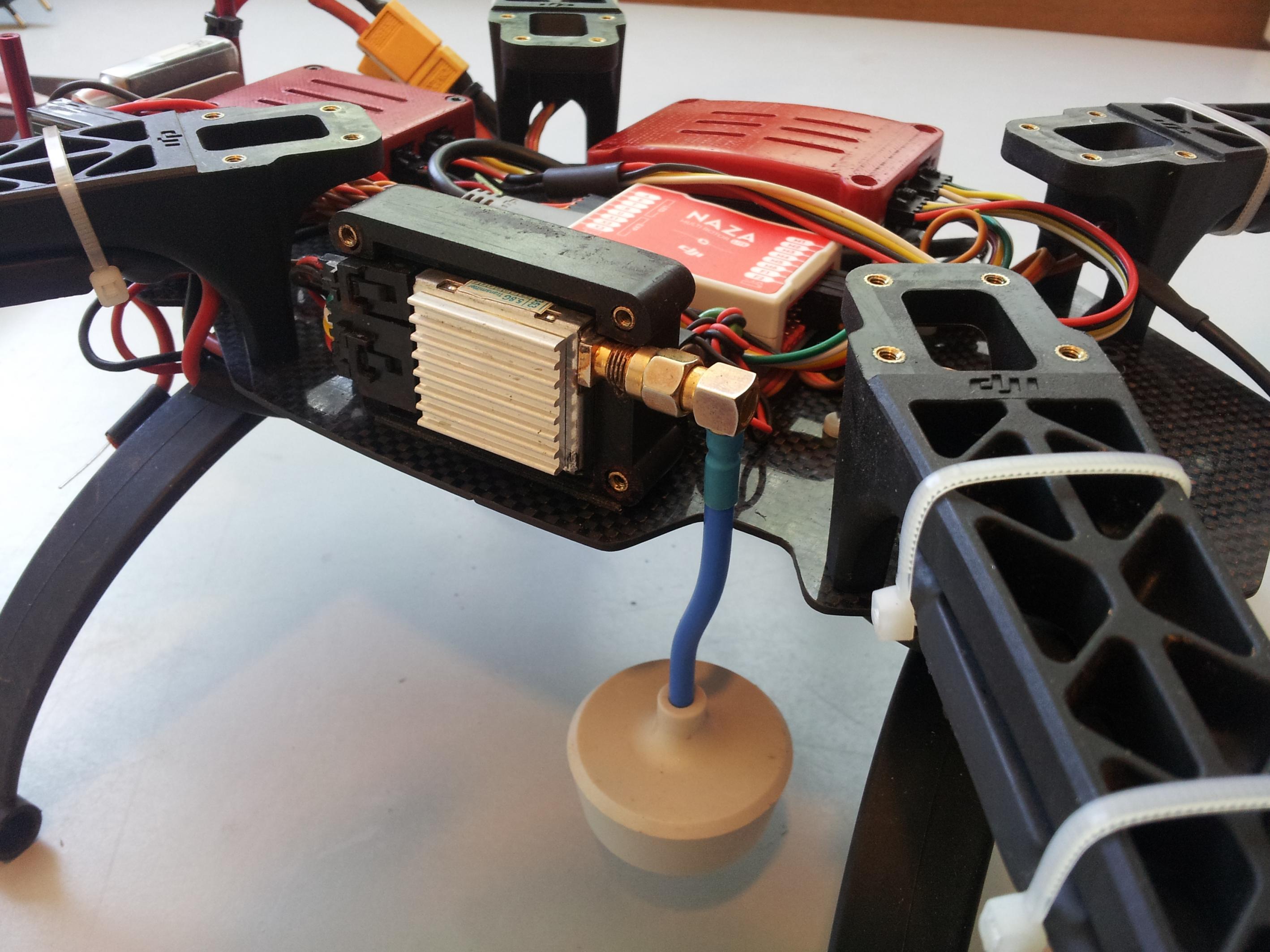

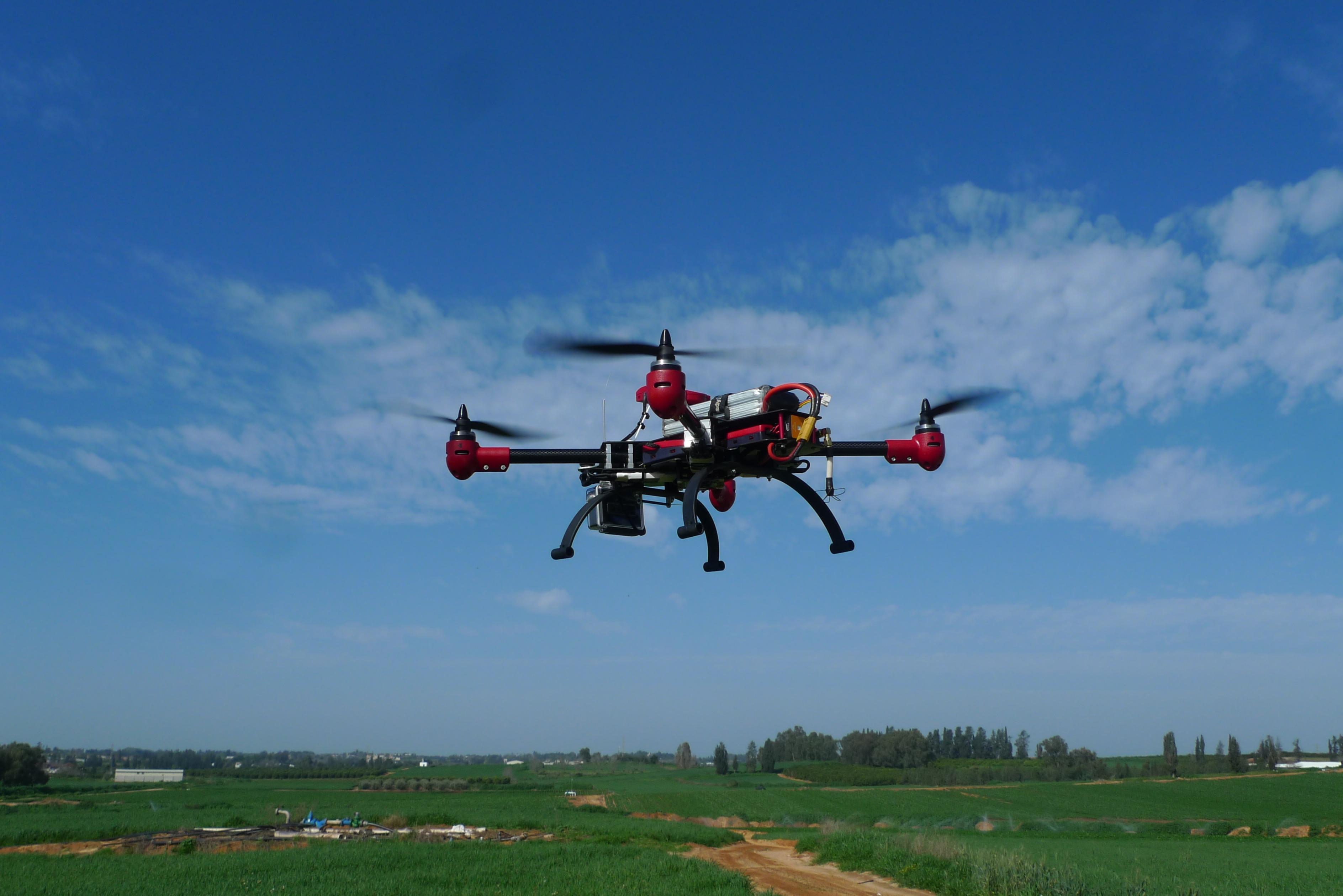

קובץ מצורף 122370קובץ מצורף 122371קובץ מצורף 122372

קובץ מצורף 122364קובץ מצורף 122365קובץ מצורף 122366

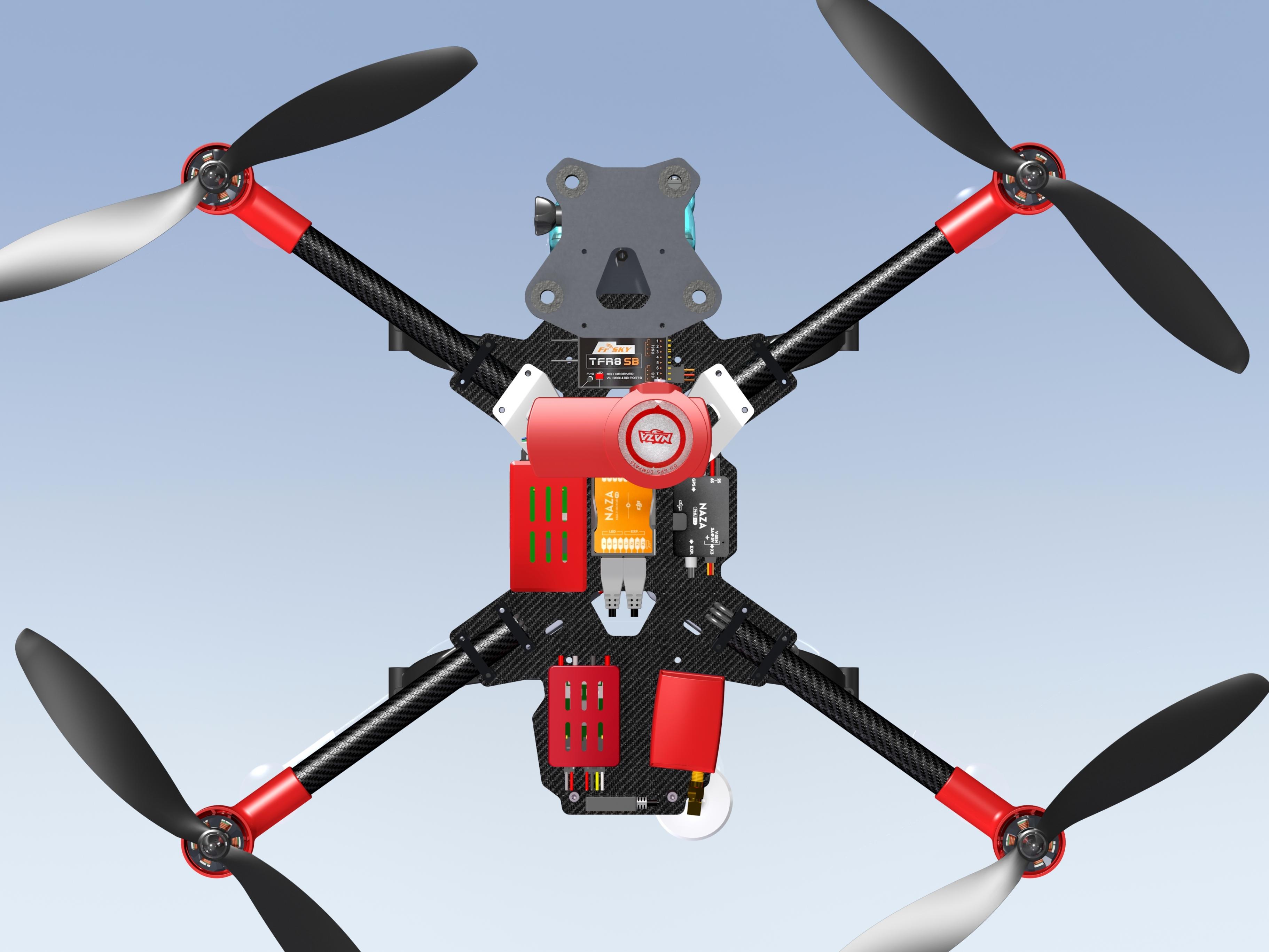

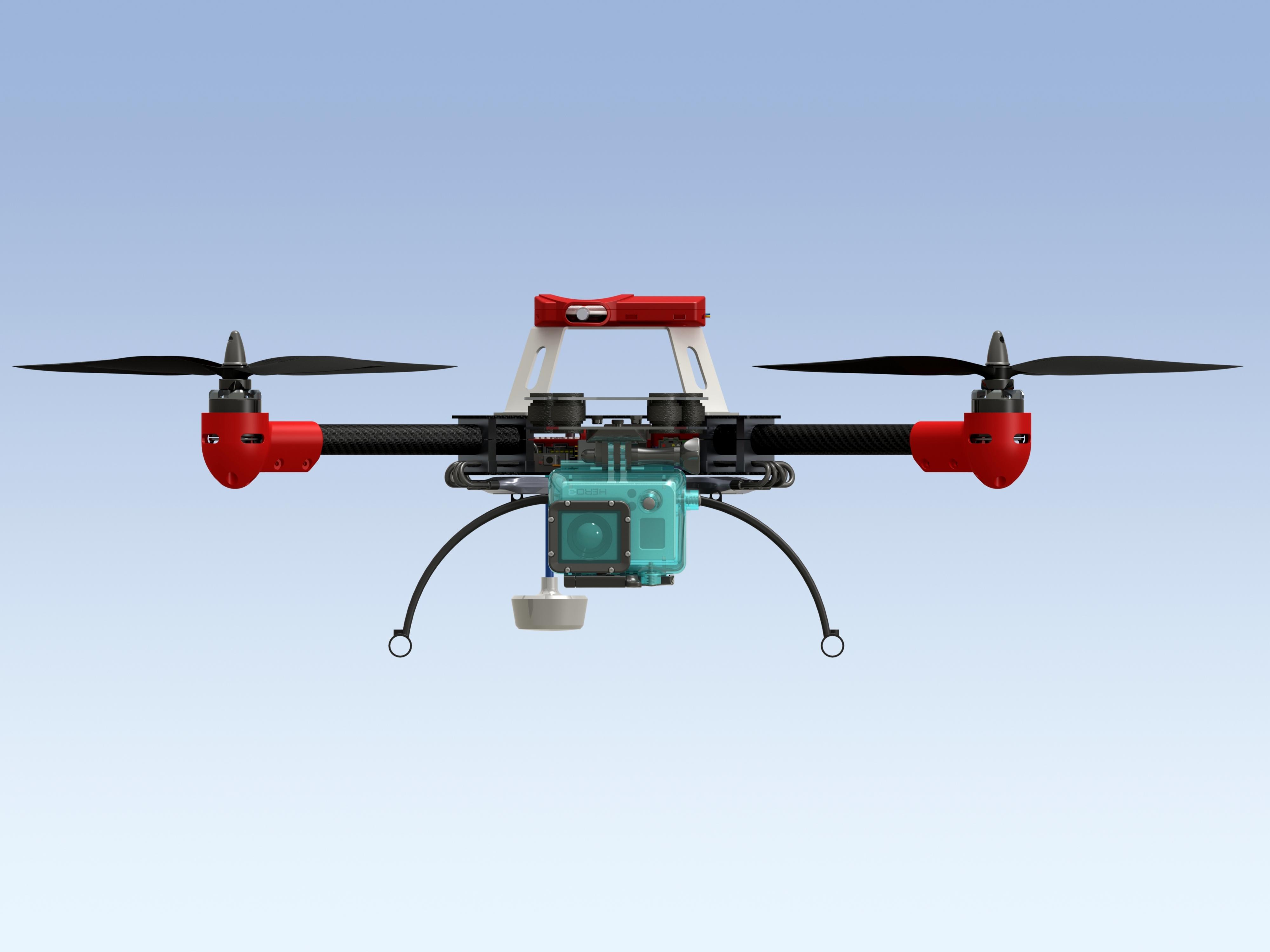

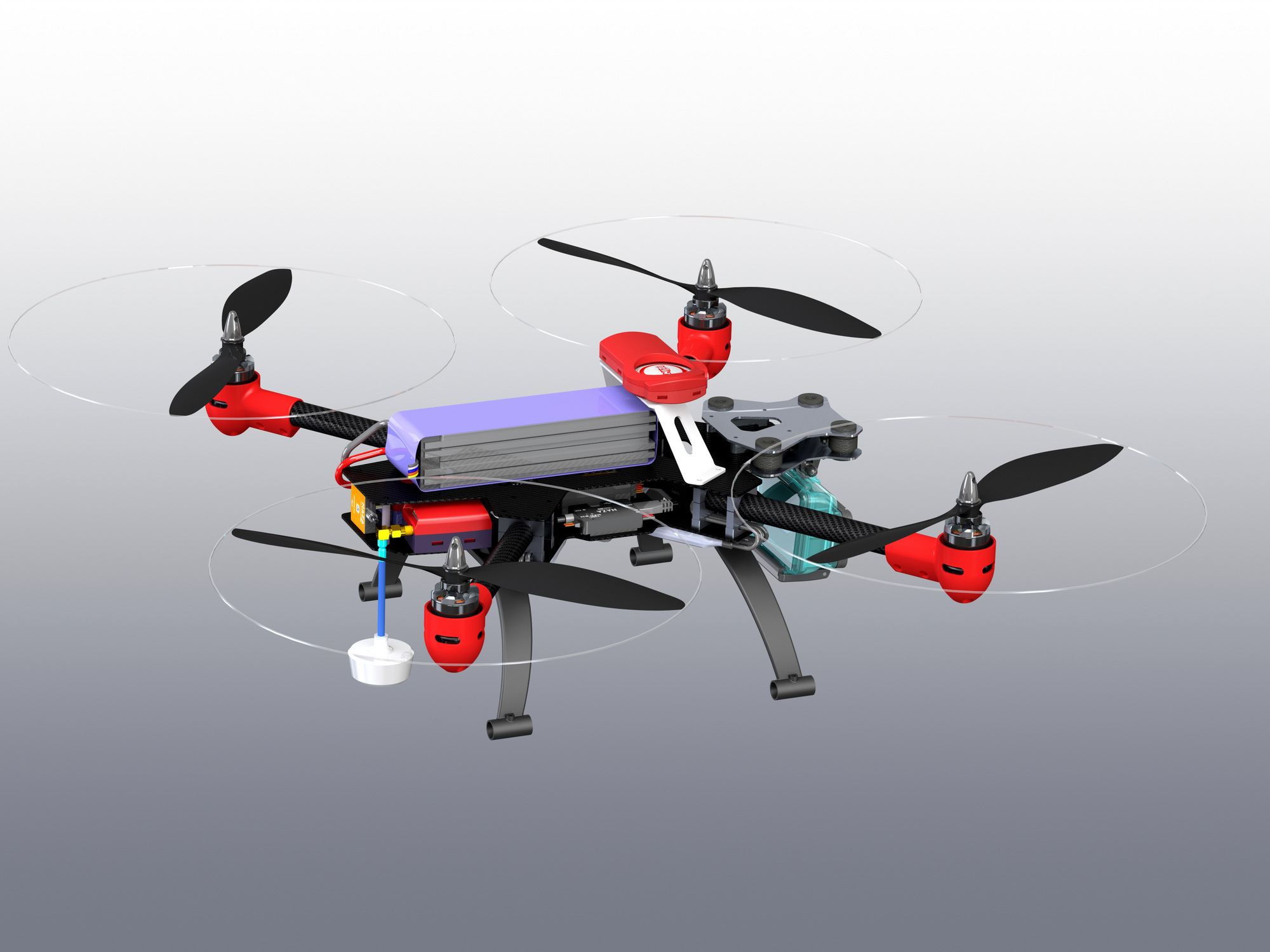

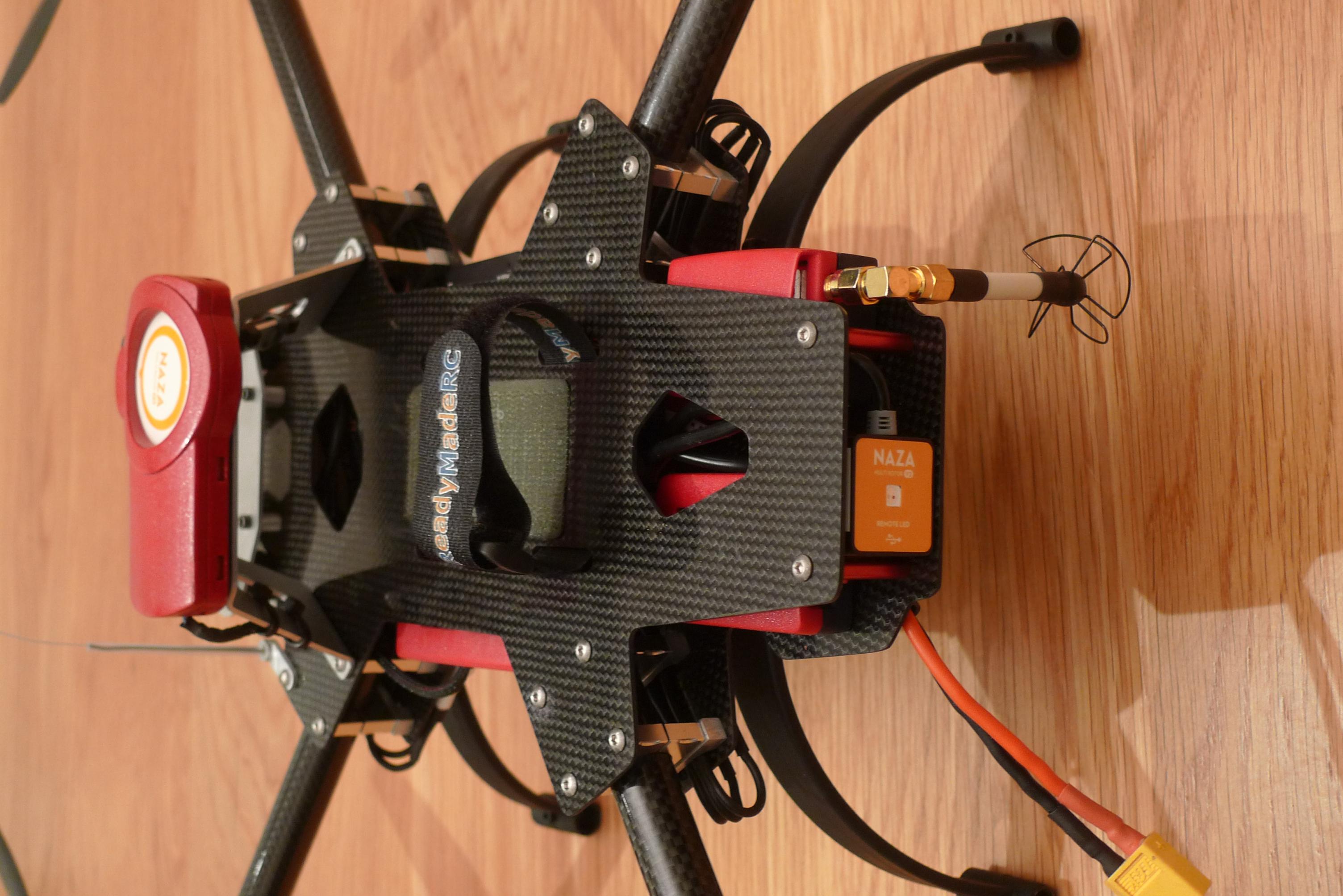

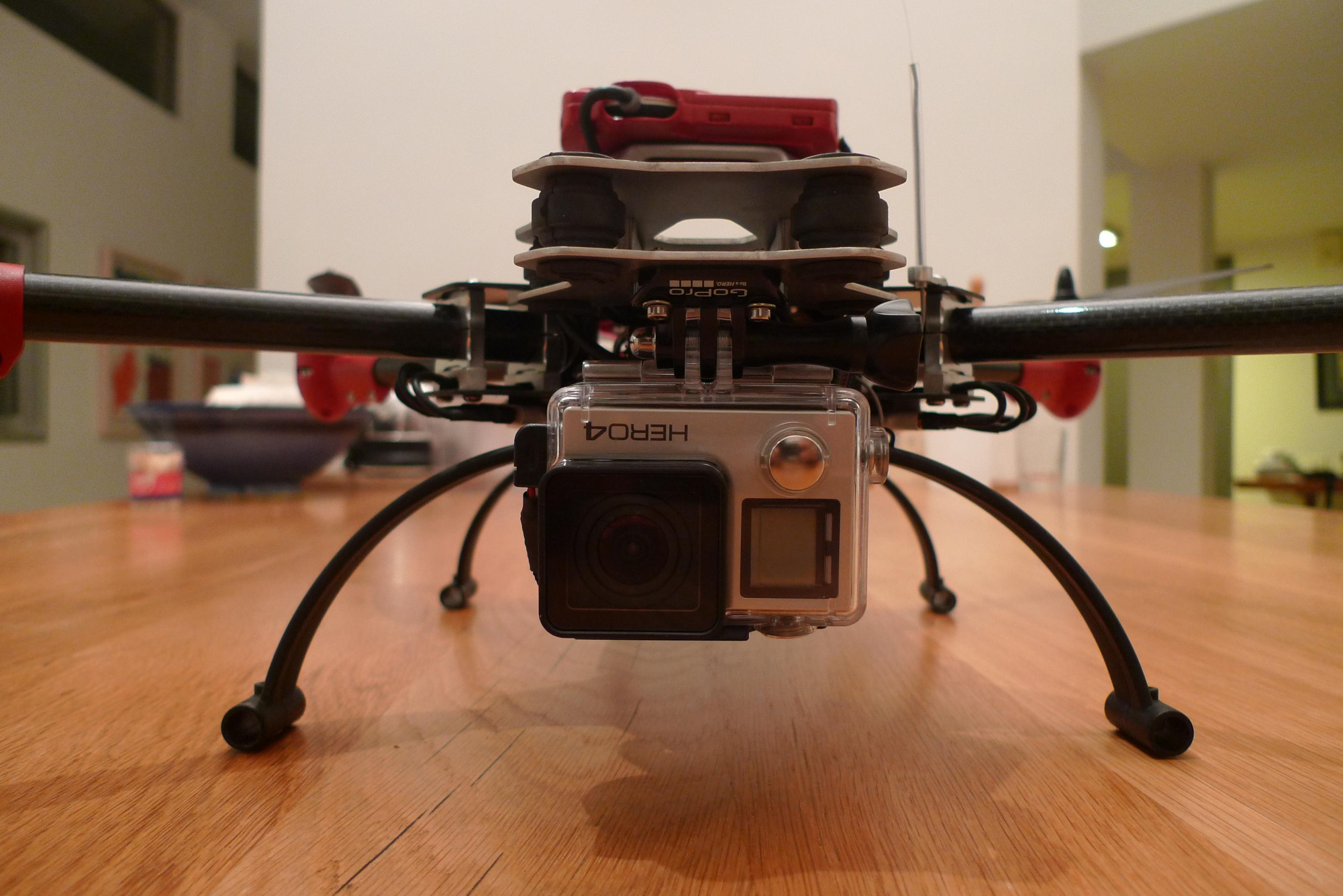

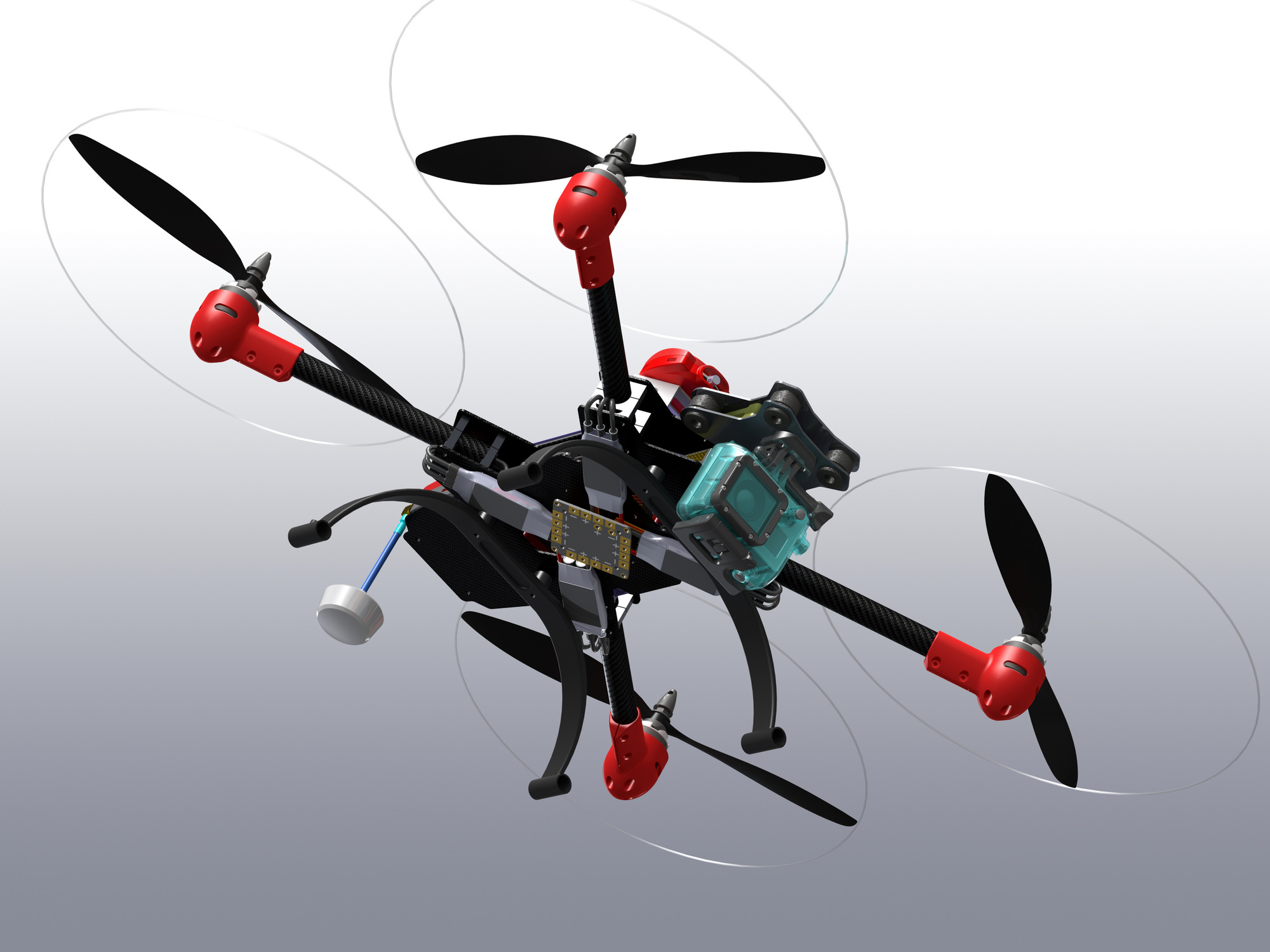

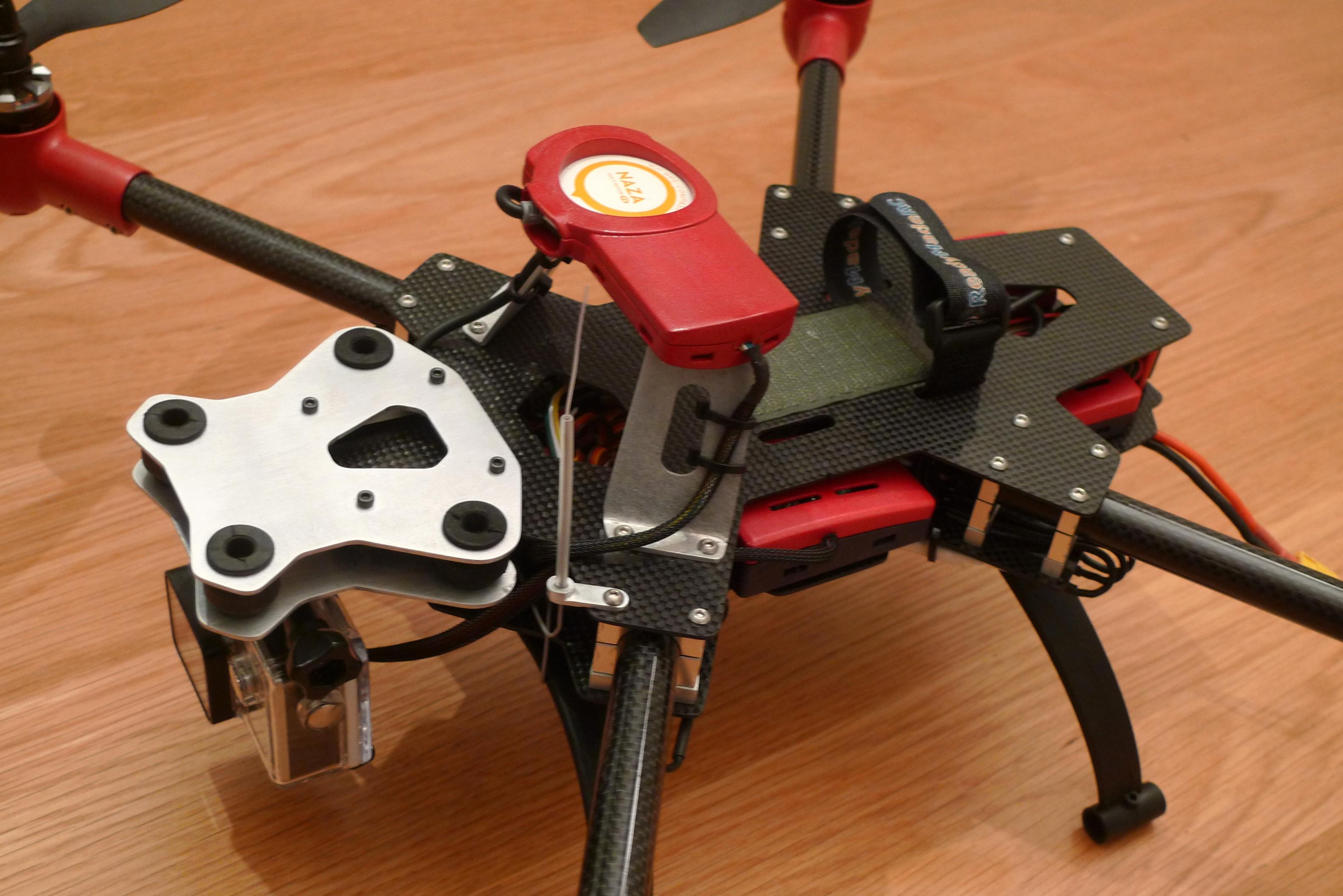

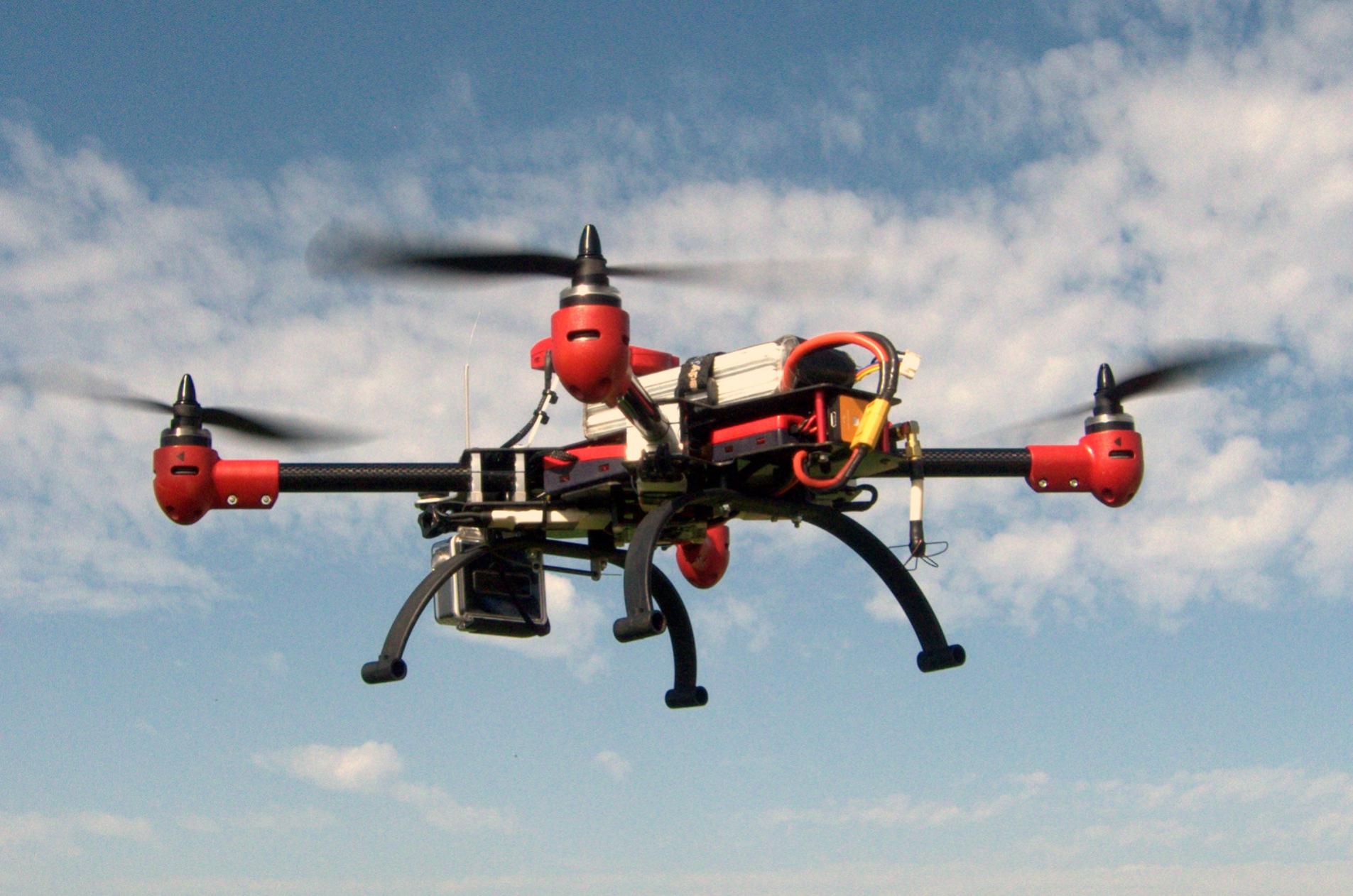

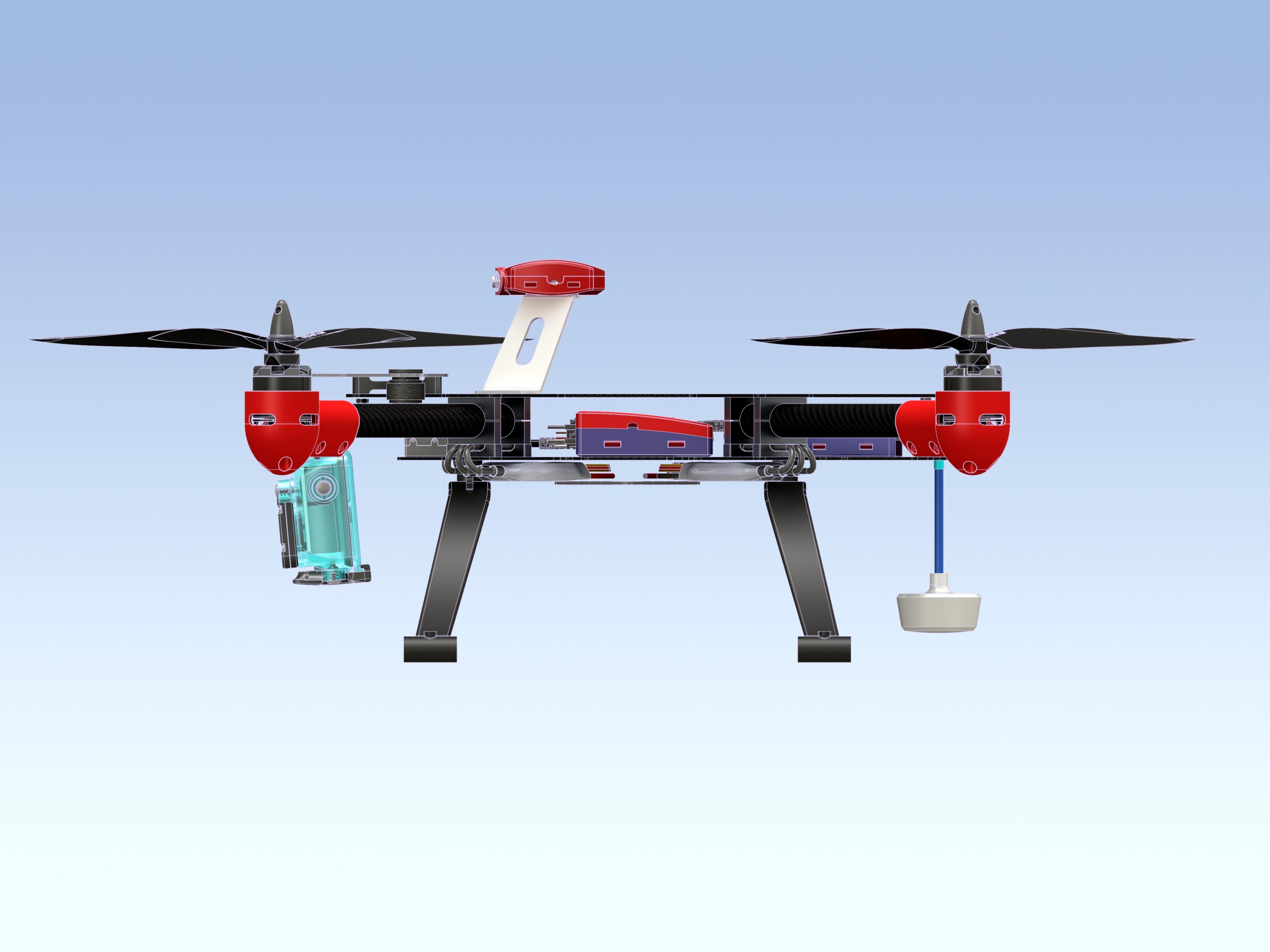

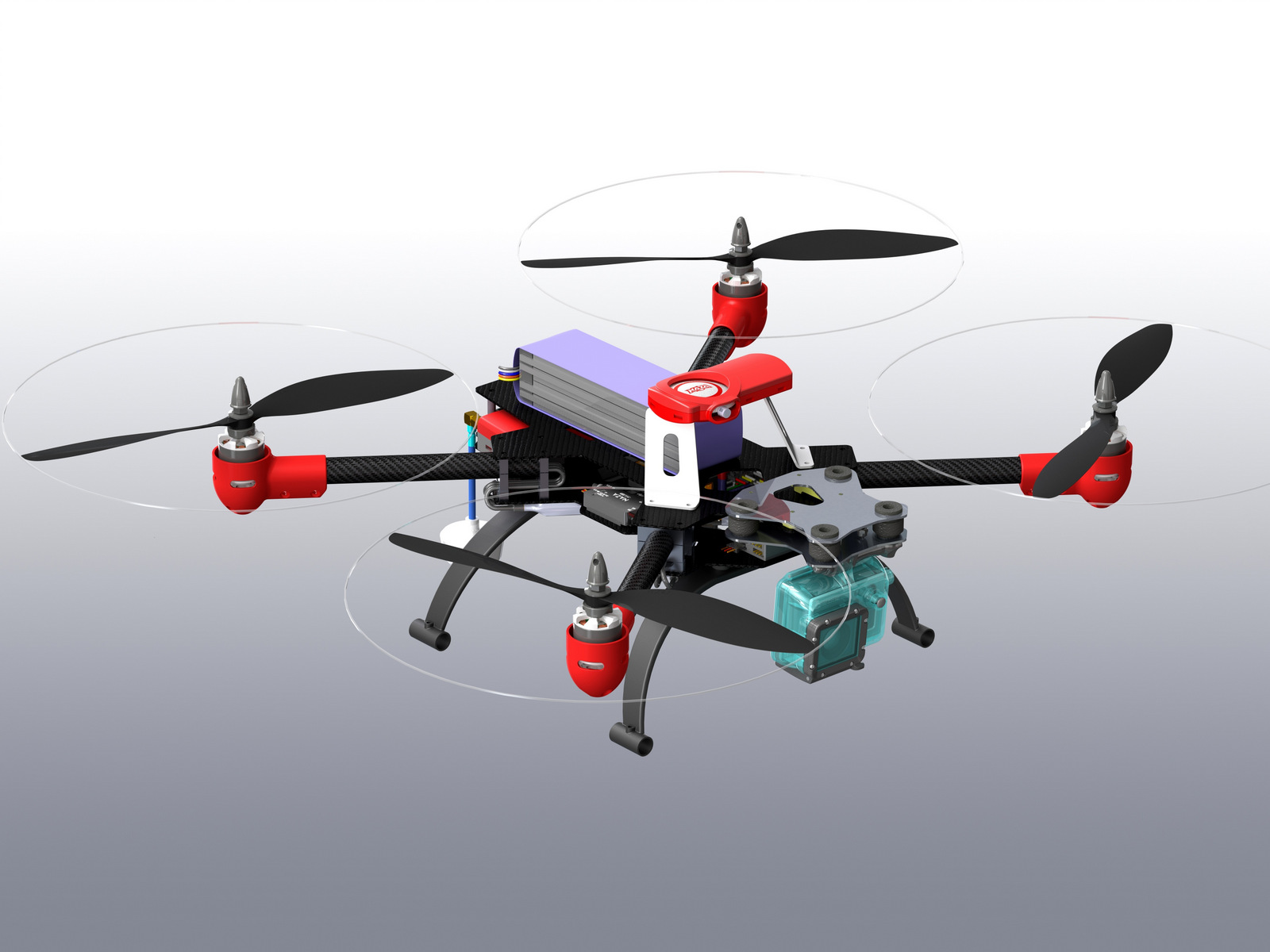

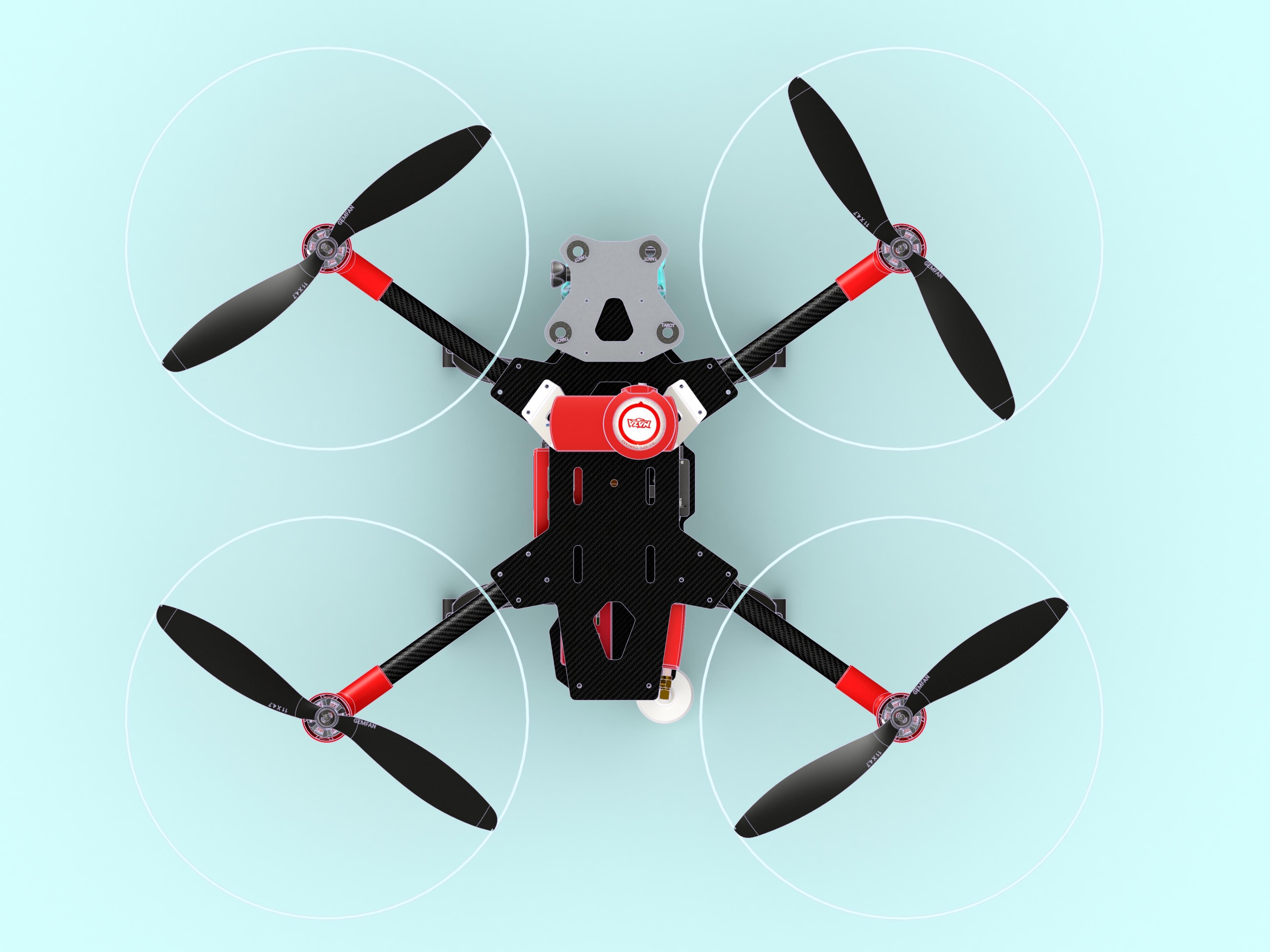

ממדי הקוואד דומים לקודם, מרחק צירי המנועים כ500 מ"מ. מנועים כנ"ל, הבקר NAZA M V2, עם ג'י.פי.אס., משדר וידאו Boscam 400mW , טלמטריה EzOSD. את הזרועות החלפתי בצינורות קרבון בקוטר 16 מ"מץ מחזיקי מנועים וקופסאות לרכיבים אלקטרוניים בתכנון עצמי והדפסה תלת ממדית מניילון בטכנולוגיית SLS. הגשר מאלומיניום ועליו קופסה לשתי אנטנטת G.P.S. של הנאזה ושל ה EzOSD. הזרועות מתחברות לפלטות הראשיות עם מחזיקי זרועות של TAROT, בתוספת הגבהה קטנה כדי להגדיל את הרווח בין הפלטות. המצלמה GoPro silver, תלוייה הפוך על לוחית נפרדת, המחוברת לפלטה הראשית העליונה בעזרת 4 מחברי גומי לשיכוך רעידות.

פרטים בפוסט הבא.

בעסה ה FLYAWAYS האלה...
האם ניסית לעבור למצב MANUAL ?
יש טענה שאומרת שה GPS בנזה ,כושל ורק מצב MANUAL מבטל את השליטה של ה GPS

[QUOTE=Barak Nevo;501484]בעסה ה FLYAWAYS האלה...
האם ניסית לעבור למצב MANUAL ?
יש טענה שאומרת שה GPS בנזה ,כושל ורק מצב MANUAL מבטל את השליטה של ה GPS[/

אכן בעסה.
לדעתי הבקר פשוט נתקע, אולי אחד החיישנים, ג׳יירו או מדי תאוצה נתקע. הבקר עושה מה שבא לו ומתעלם מהפקודות. גם הפיילסייף לא עובד, גם כשכיביתי את המשדר. הבקר סבל אצלי קשה עם כל ההתרסקויות. הייתי צריך לחבוט בו פעם או פעמיים אחרי התרסקות קשה כדי להחזירו למוטב. הזמנתי כבר את הבקר החדש שהתעכב בדואר. הגיע למחרת הבריחה..

עד כמה שאני מבין מהותיקים כאן ....:p
לנסות פיילסייף זה רק בשניות הראשונות
במקרה כזה גם כיבוי מכשיר לא יעזור
אם זה המצב שלא מגיב F/S צריך לעבור למנואל שמבטל את השליטה של הGPS
וצריך לנסות לחזור הביתה "ברגל" .... בהטסה כמו בבקר KK
והיה מי שהזכיר , להשאיר פרטים על הכלי , שם וטלפון ,
ואני מוסיף GPS TRACKER

מחכה לראות את המשך הפרוייקט.

כמו שברק רשם..הGPS TARCKER צריך להיות כבר עוד שורה בסיסית ברשימת הקניות לרחפן.. 40-50 דולר שיכולים להציל אלפי שקליים שרק מנסים לברוח

אכן, ניסיתי לעבור לידני אבל לא היה עם מי לדבר, התעלמות מוחלטת.
כמובן שאשים מדבקה עם פרטים, לומדים בדרך הקשה..
אני חושב לנסות את הגאדג'ט של FLYTREX , אלא אם כן יש המלצות אחרות.

ממליץ על הטראקר RF-V16, חפש את השרשור פה בפורום
לפי הסיפור הבעיה היא במקלט רדיו ולא בנאזה אבל לעלות לאויר עם בקר שצריך כמה חבטות זה חוסר אחריות!
עזוב את הכמה שקלים שברחו לך לשטח חקלאי אבל 7 קילומטר ממך היה יכול להיות גם ילד שלא אוהב שחפצים עם 4 סכינים מסתובבים נופלים לו על הראש!!!

התכנון שלך ממש יפה אבל כואב לי שאני הראשון בשרשור שרואה את הסכנה בכלים האלו, בבקשה תתעוררו

ציטוט:

---

נכתב במקור על ידי Hagay

ממליץ על הטראקר RF-V16, חפש את השרשור פה בפורום
לפי הסיפור הבעיה היא במקלט רדיו ולא בנאזה אבל לעלות לאויר עם בקר שצריך כמה חבטות זה חוסר אחריות!
עזוב את הכמה שקלים שברחו לך לשטח חקלאי אבל 7 קילומטר ממך היה יכול להיות גם ילד שלא אוהב שחפצים עם 4 סכינים מסתובבים נופלים לו על הראש!!!

התכנון שלך ממש יפה אבל כואב לי שאני הראשון בשרשור שרואה את הסכנה בכלים האלו, בבקשה תתעוררו

---

תודה על ההפניה.
מסכים עם דבריך, מלבד עניין המקלט, ההתפרעות החלה כשהרחפן היה כ 100 מ' ממני. המקלט היה פוטבה 7008 וכבר הטסתי את הקוואד למרחק קילומטר ללא בעיות שליטה.
אני מטיס בשטח פתוח גדול מאד ולא מעז להתקרב לבני אדם, מודע לסכנות ובכל זאת, זה מחדל מבחינתי. גם לטוס עם בקר דפוק זו טעות יסודית, טיפשים לומדים בדרך הקשה.

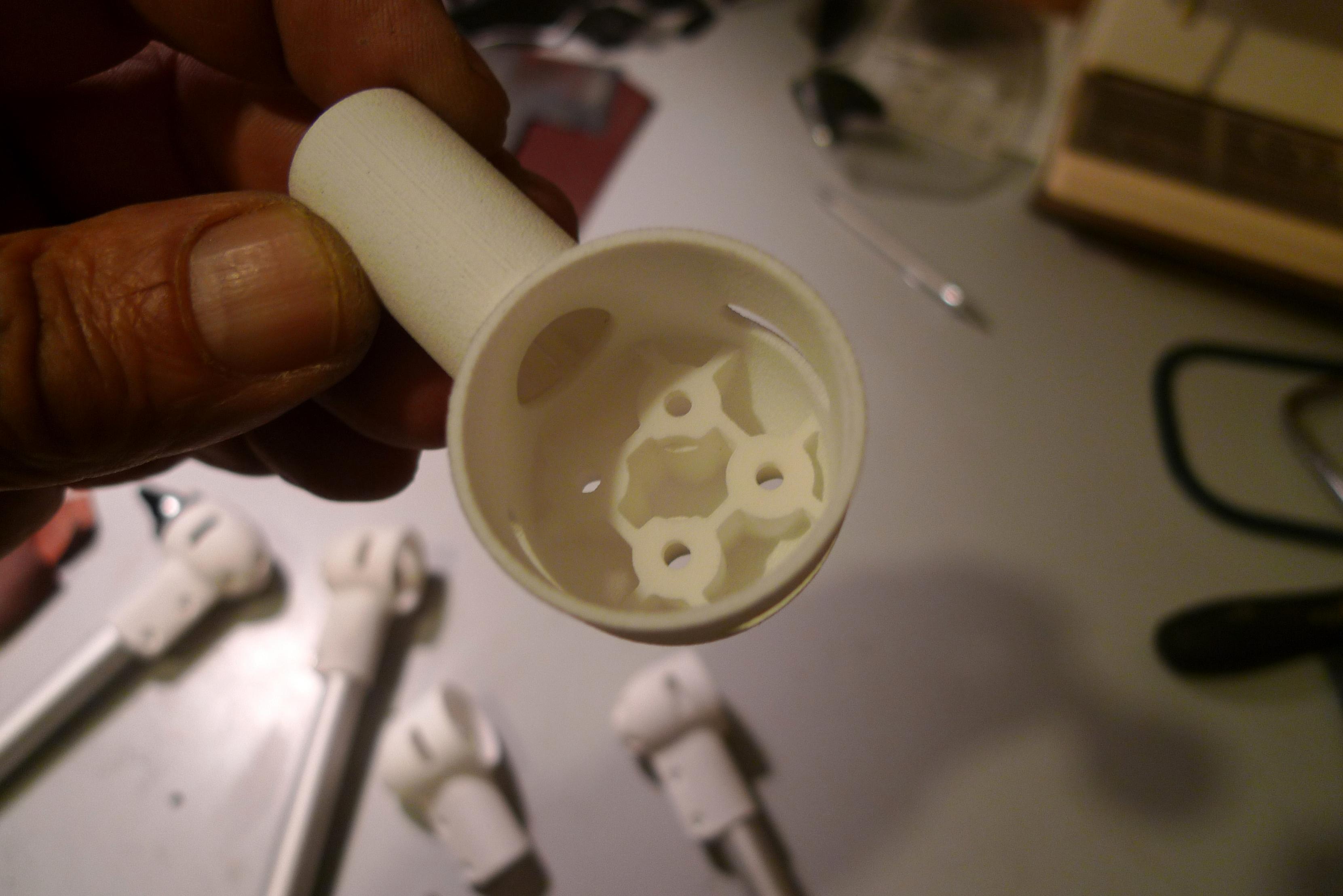

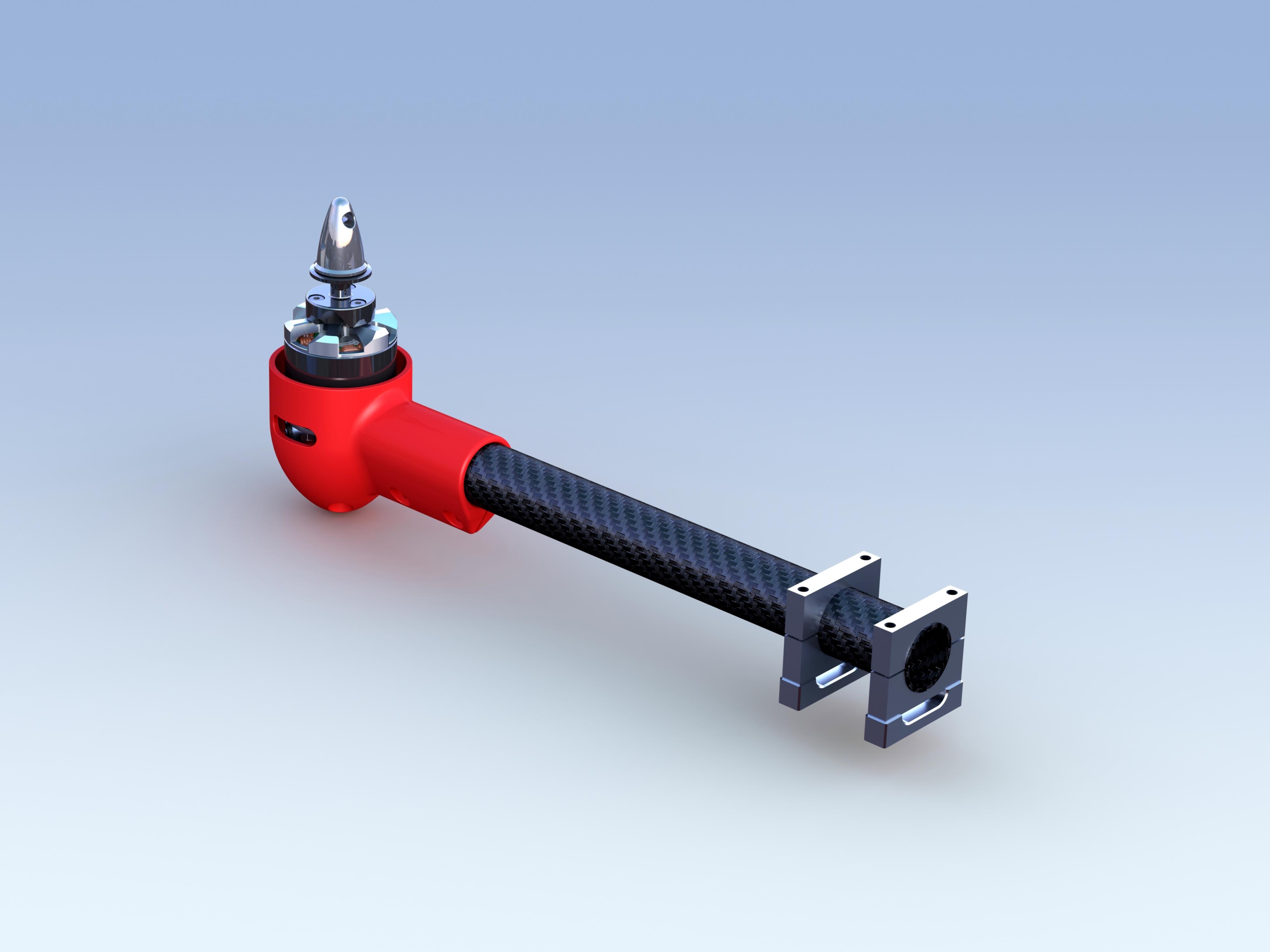

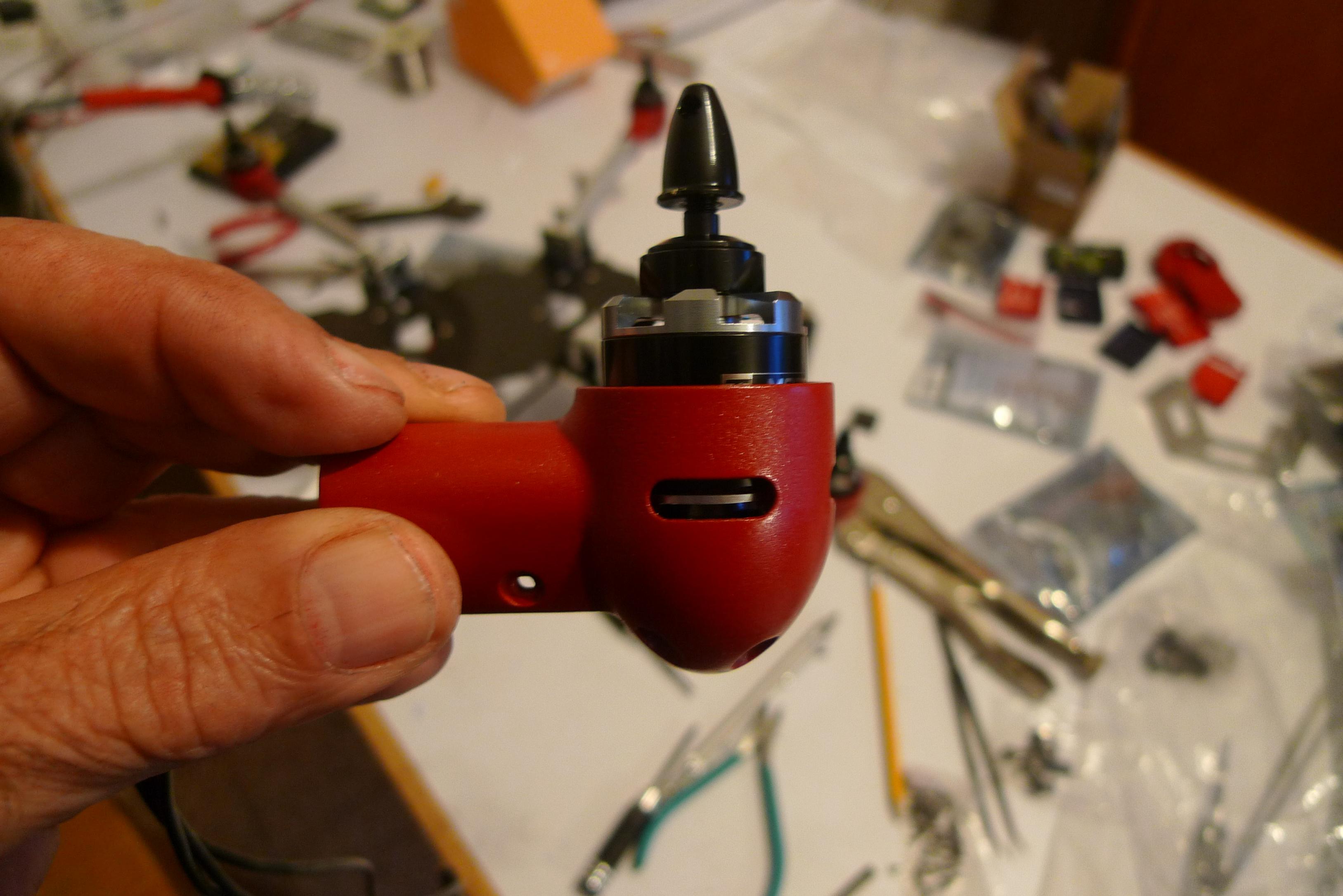

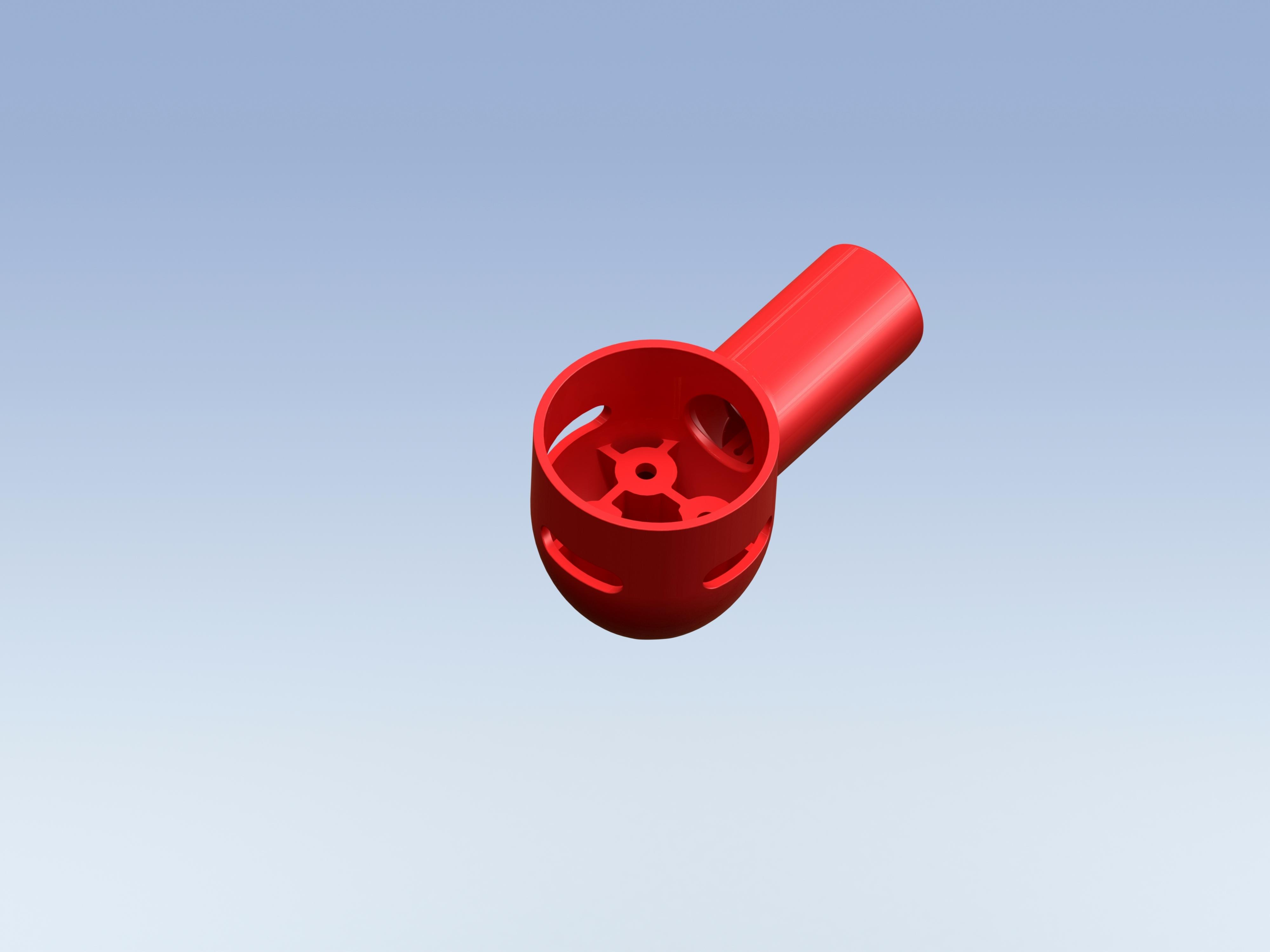

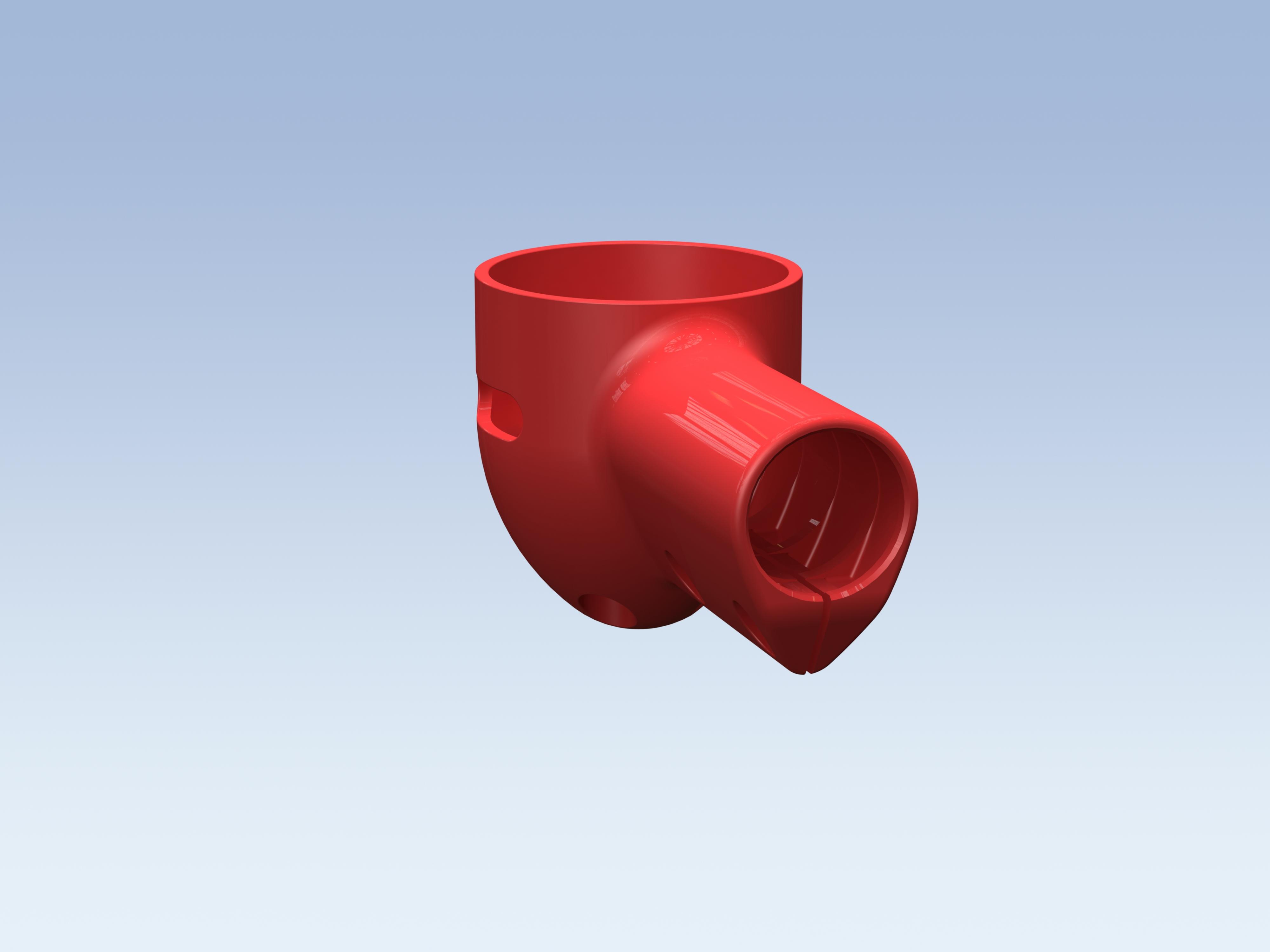

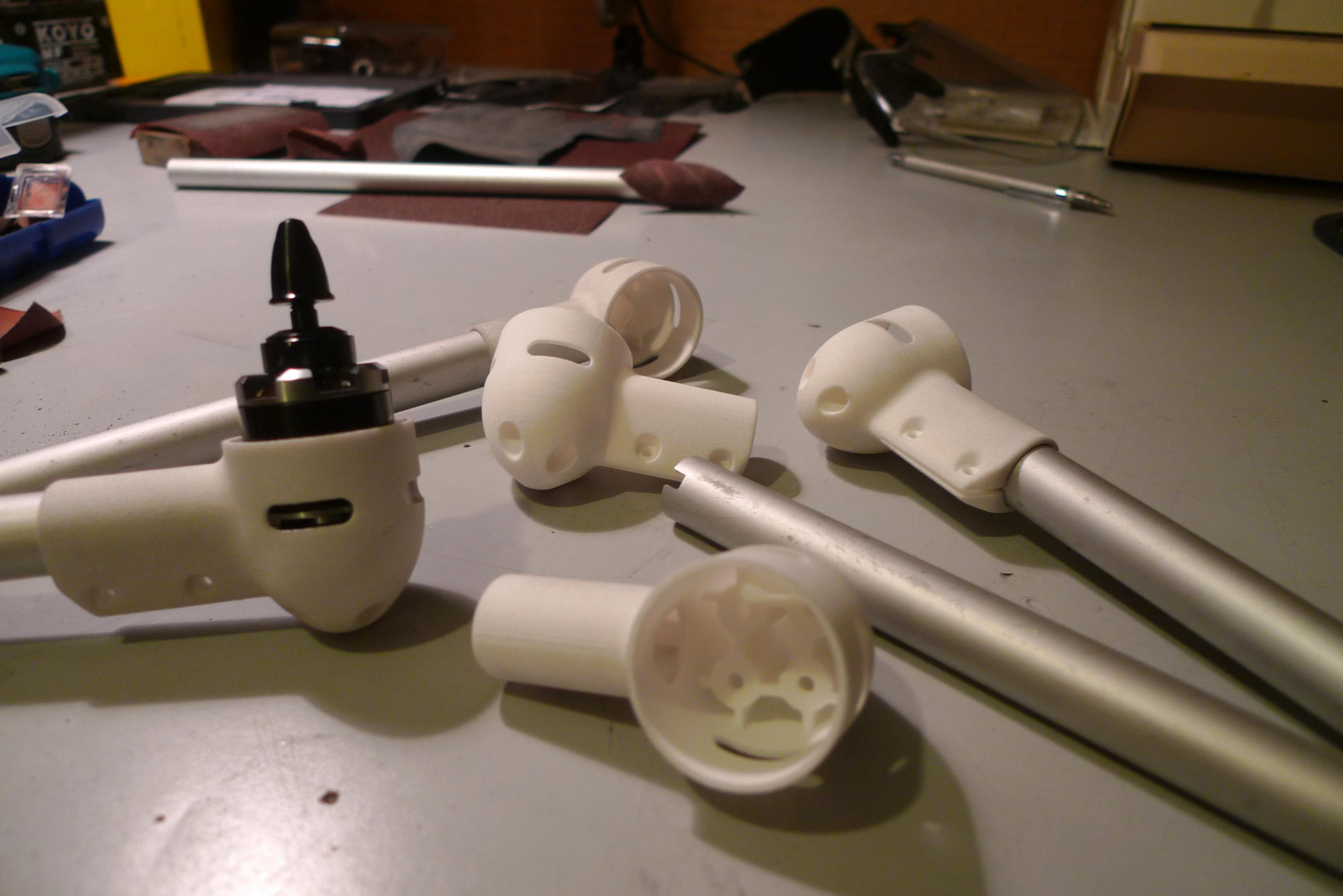

בתי המנועים בגרסה הראשונה:
קובץ מצורף 122413

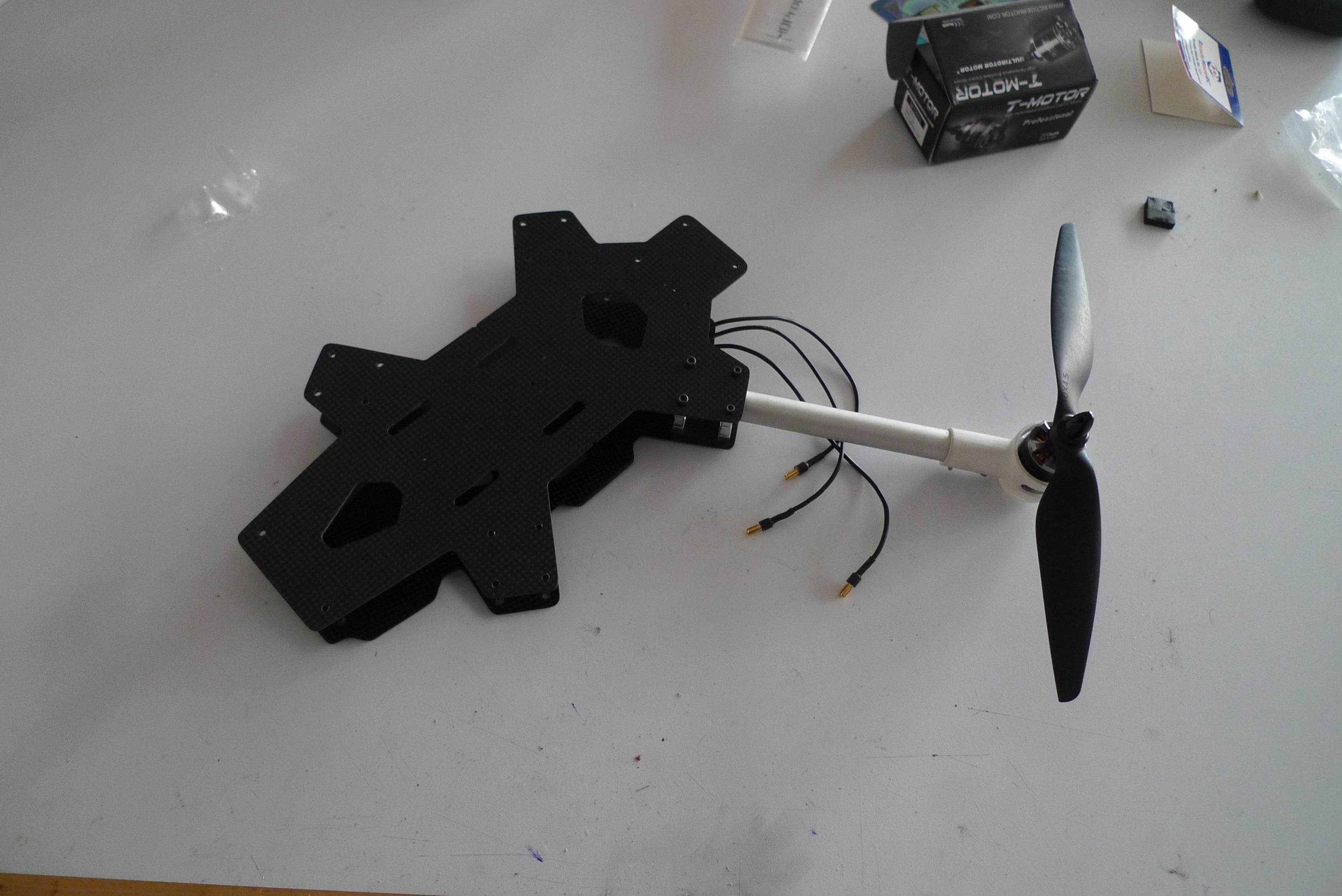

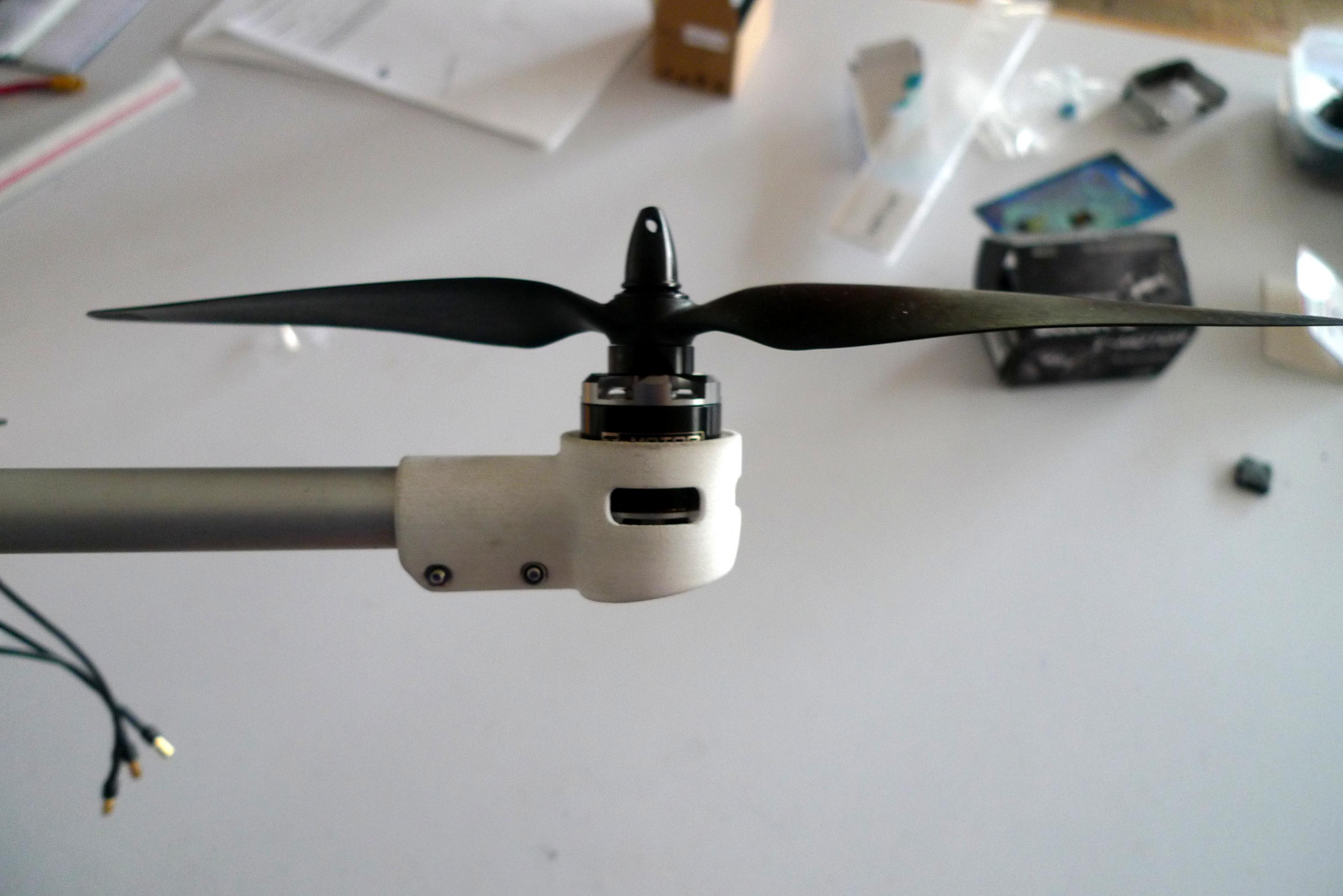

הוזמן סט ראשון והרכבתי על צינור אלומיניום לנסיון.
קובץ מצורף 122414

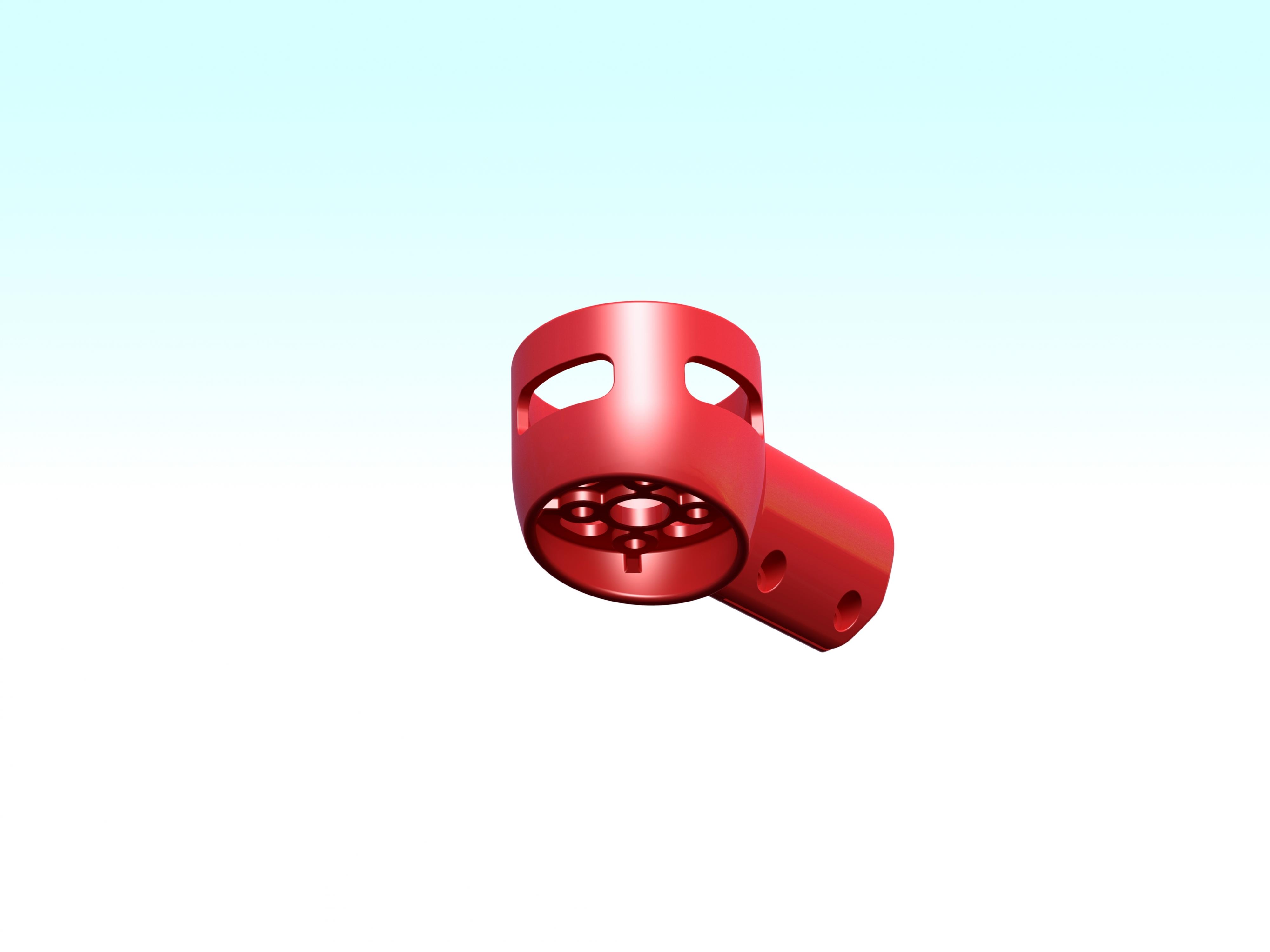

לא מספיק קשיח לטעמי, בגלל הפתח בצד התחתון, תוכנן מחדש כך:
קובץ מצורף 122415קובץ מצורף 122416קובץ מצורף 122417

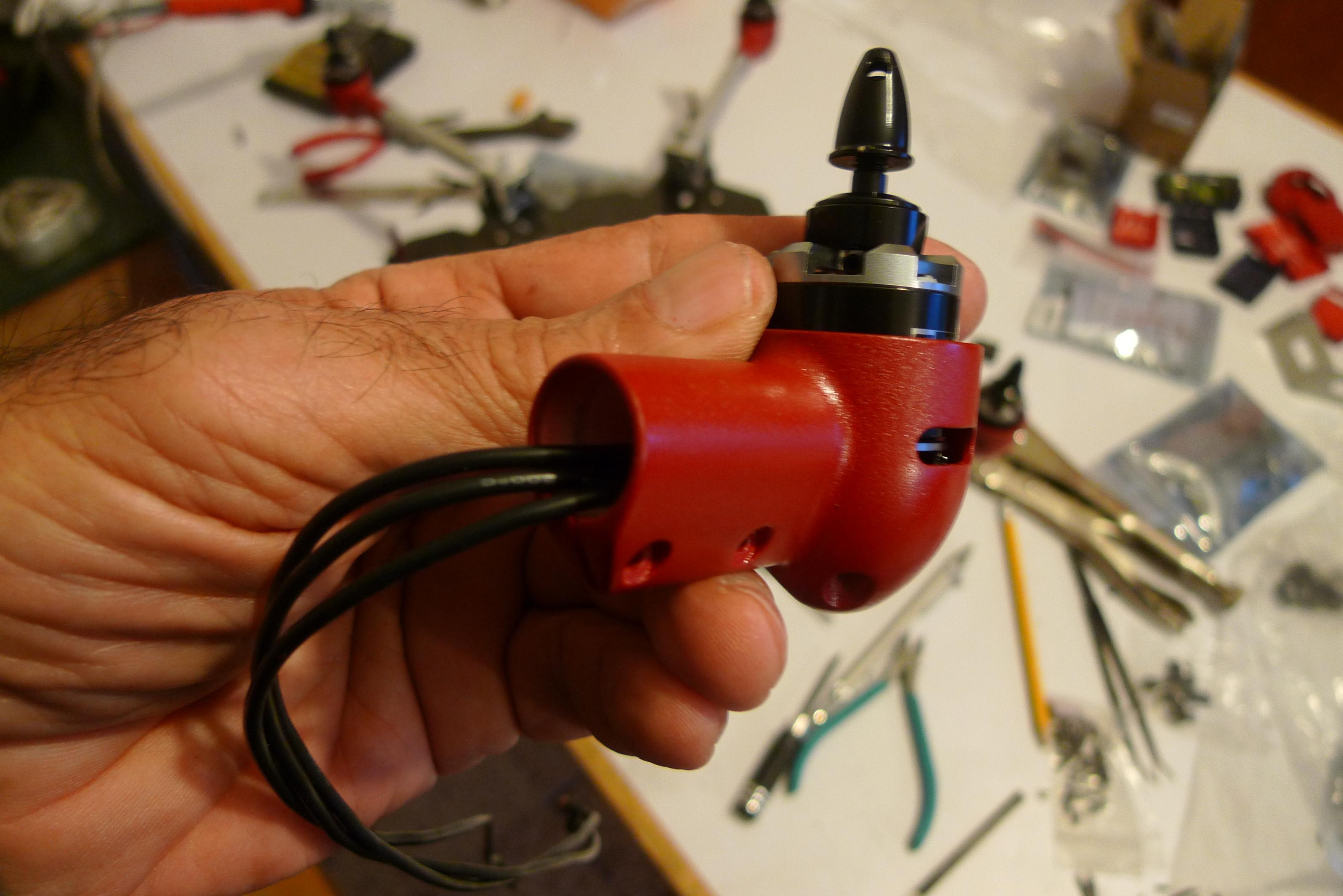

החלק התחתון נסגר ויצרתי ארבעה בוסים עם קדחים לברגי המנועים.
קובץ מצורף 122418קובץ מצורף 122419
התושבת קשיחה יותר ואווירודינאמית.

אלקטרוניקה:

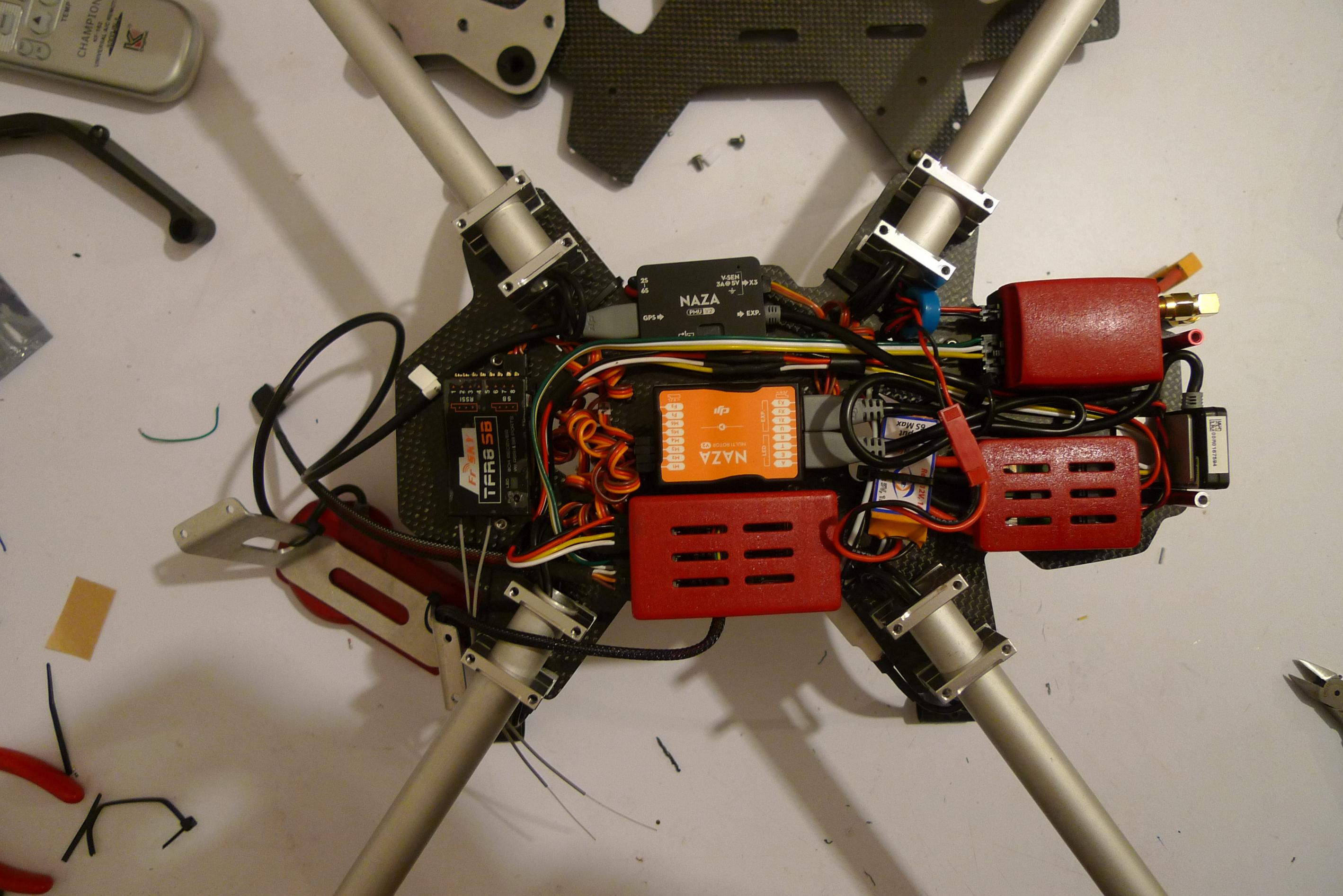

מיקום הרכיבים על הפלטה התחתונה
קובץ מצורף 122420

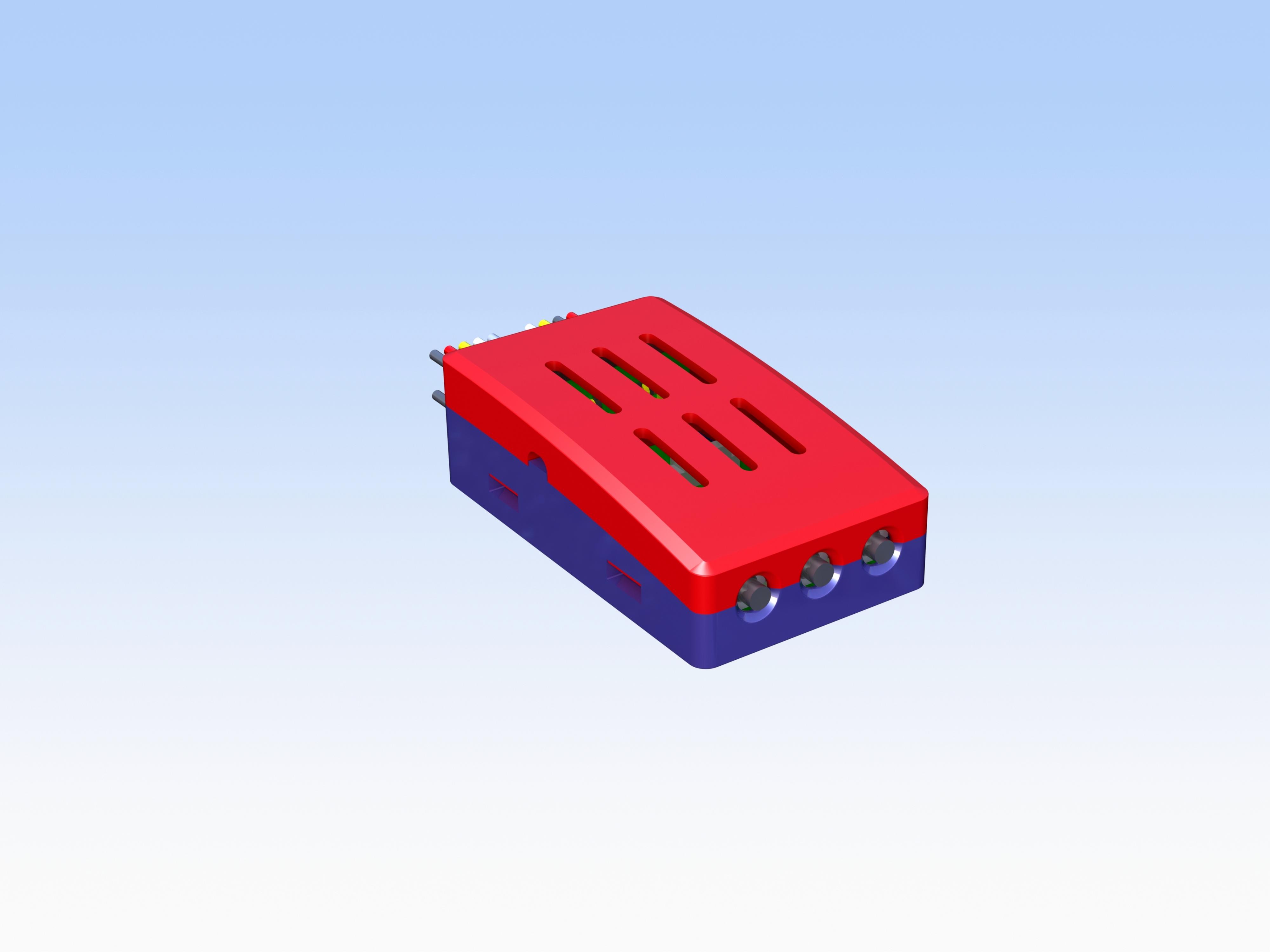

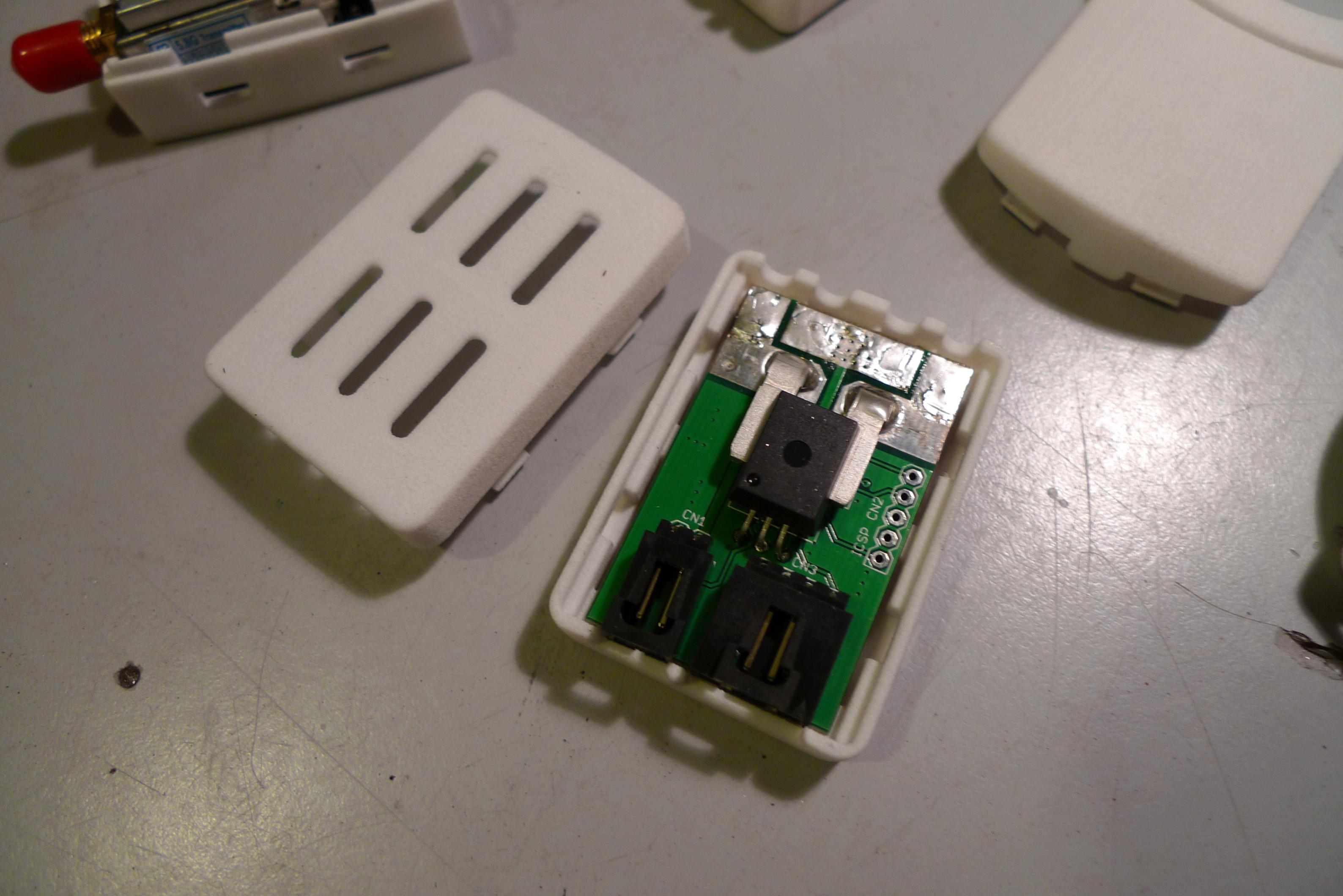

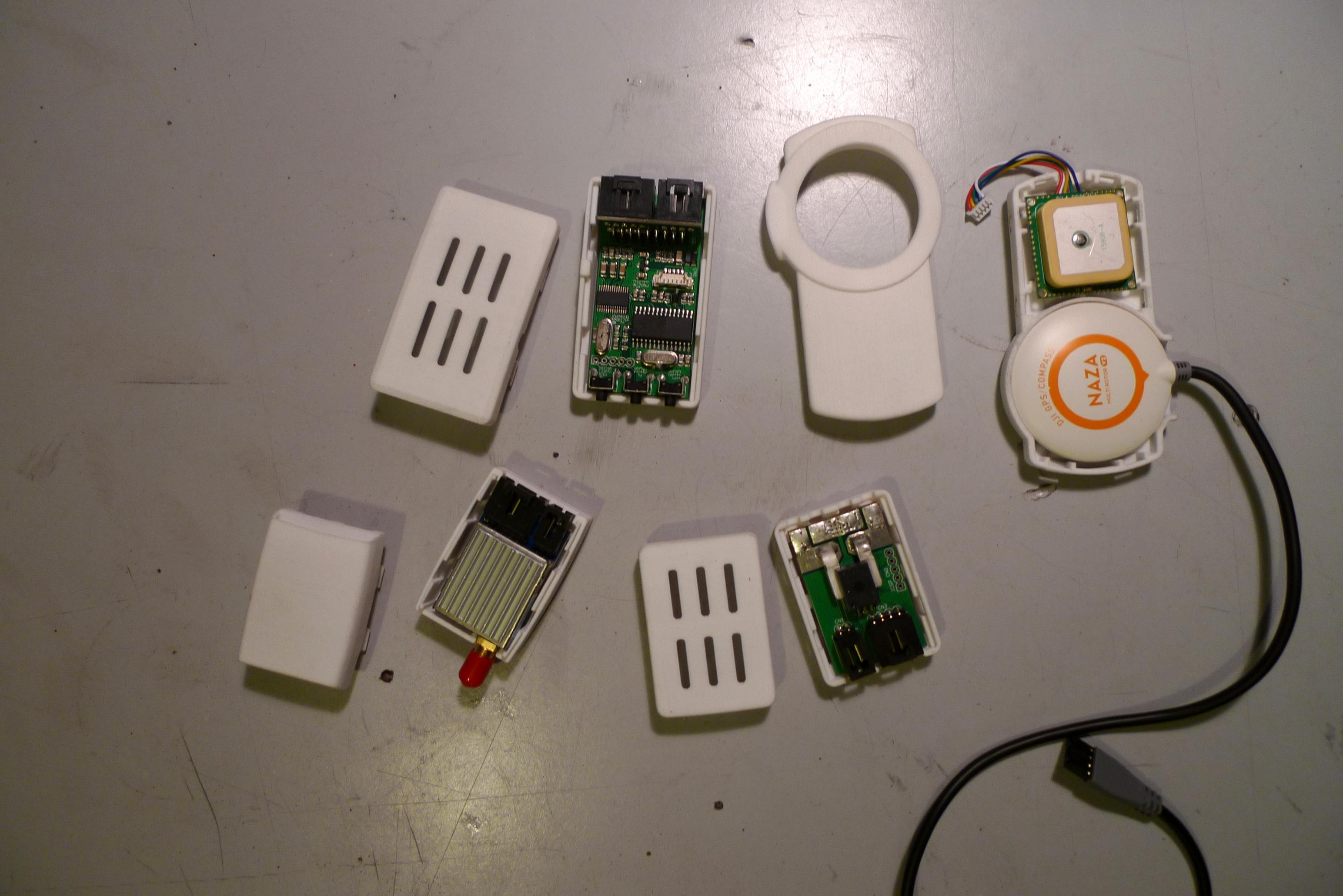

תכננתי קופסאות לכל הרכיבים החשופים. משמאל לנאזה ה EzOsd ,למטה מימין משדר וידאו, משמאל ה Current Sensor. מלפנים גשר האנטנות והמקלט. הפרדתי את מקלט ה GPS של ה OSD וצרפתי לאנטנה של הנאזה.

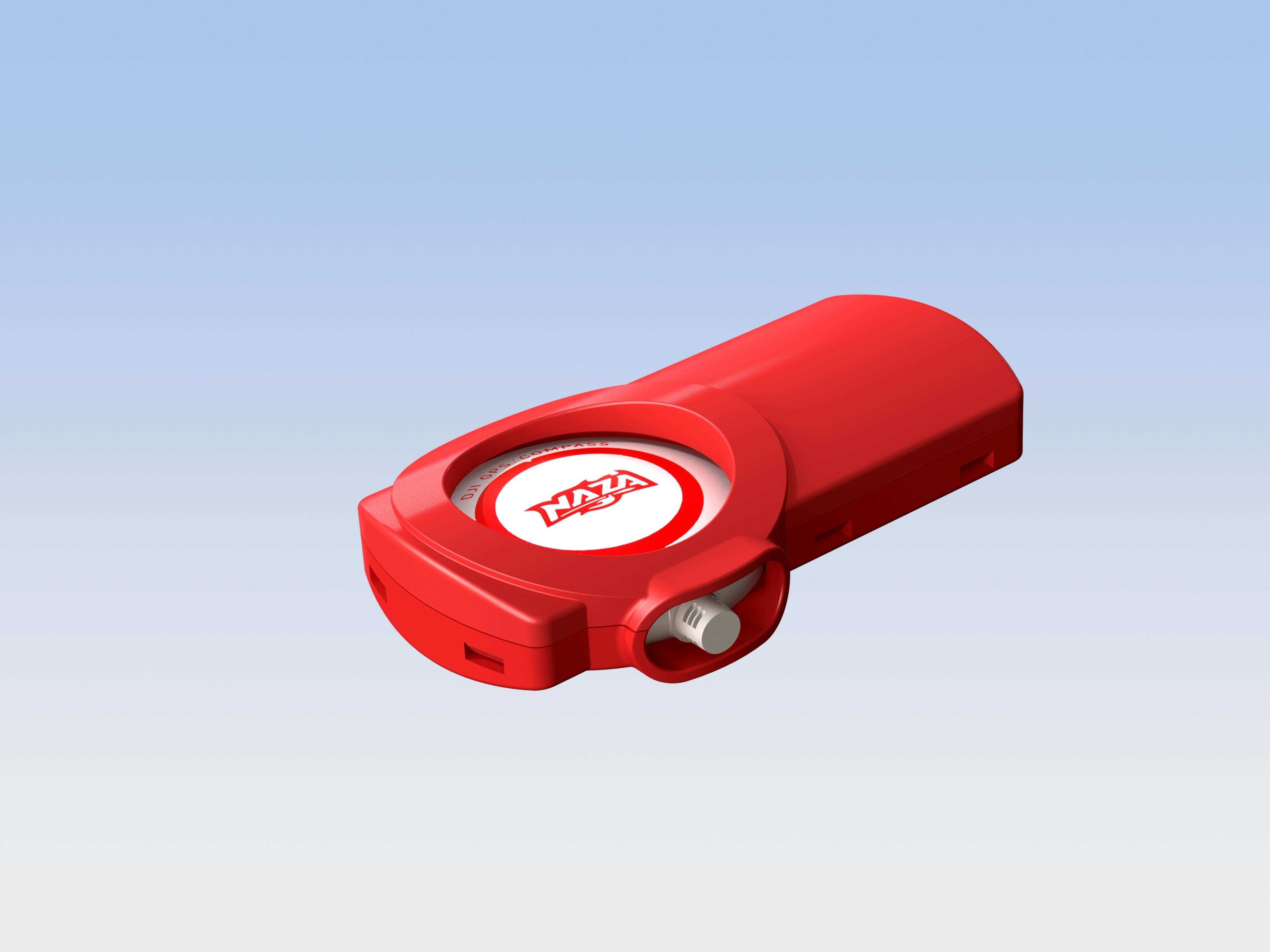

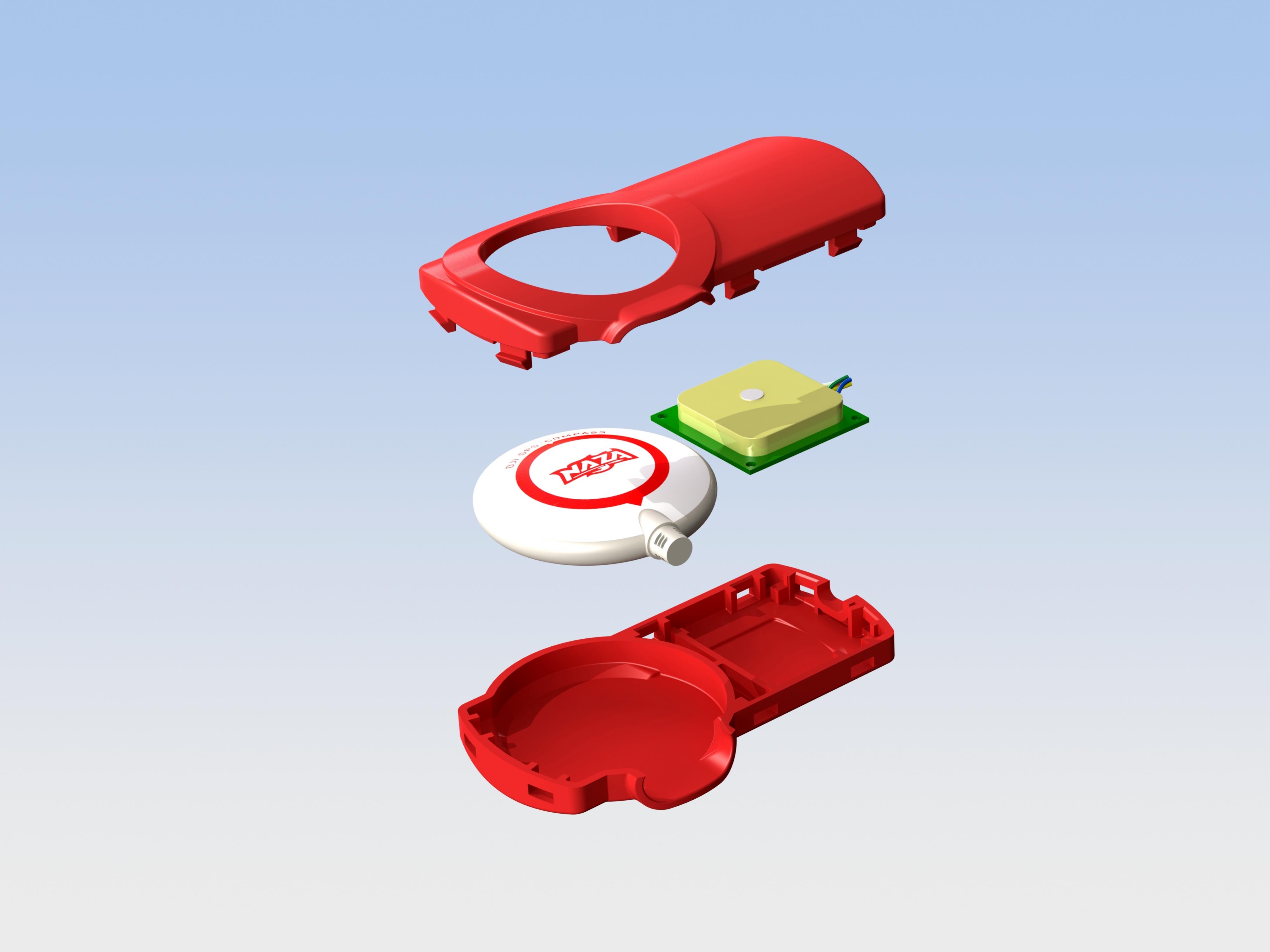

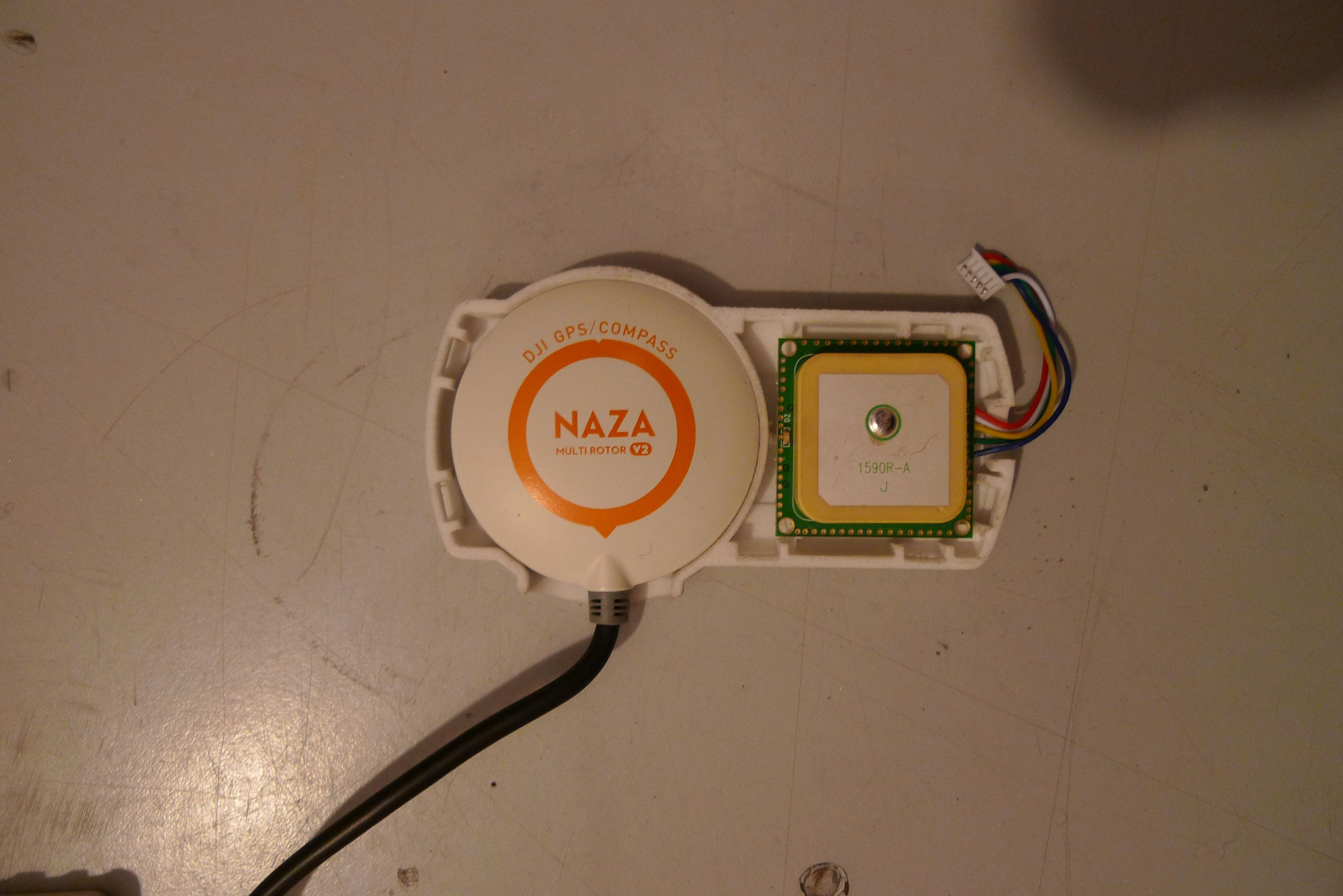

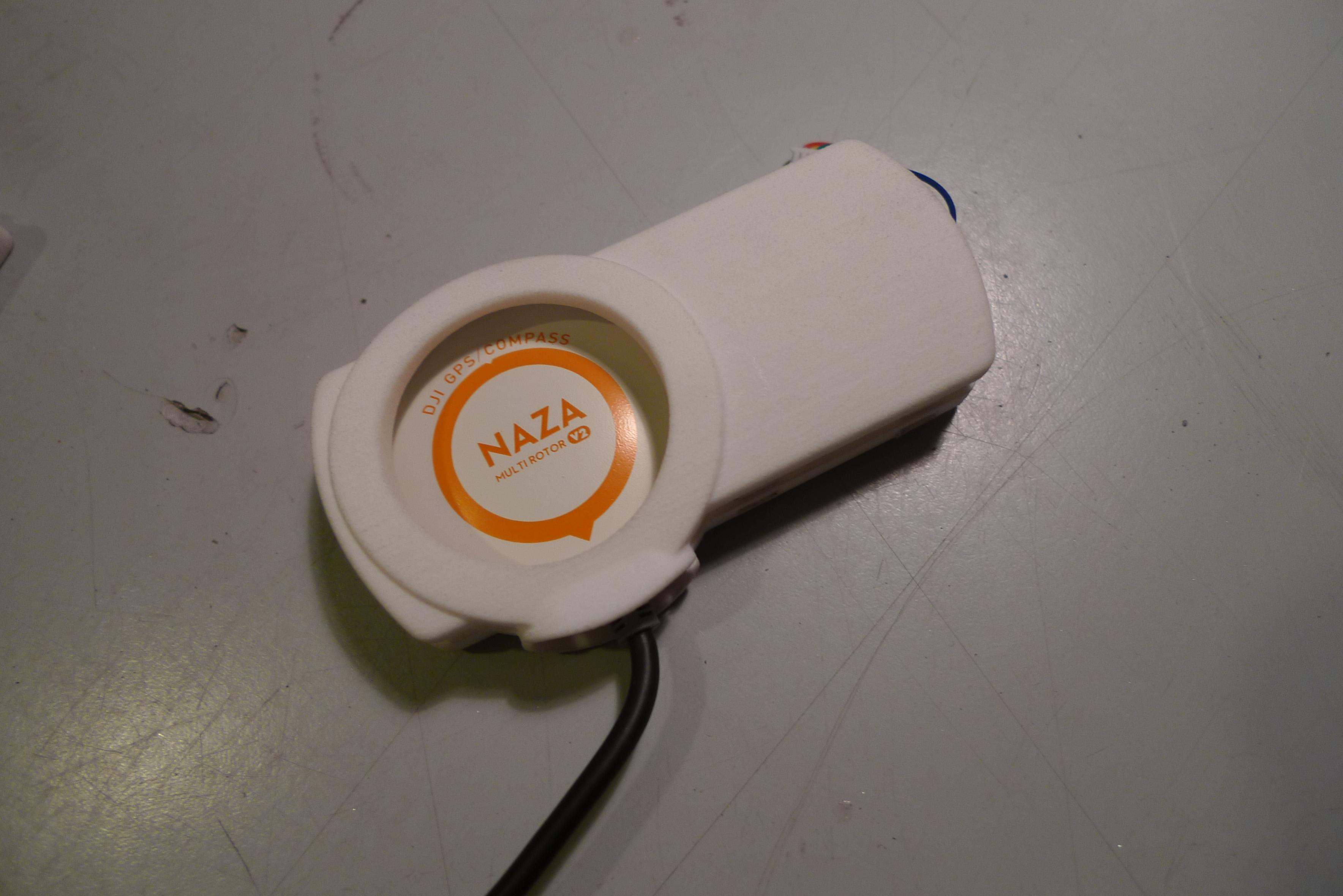

בית אנטנות
קובץ מצורף 122421קובץ מצורף 122429

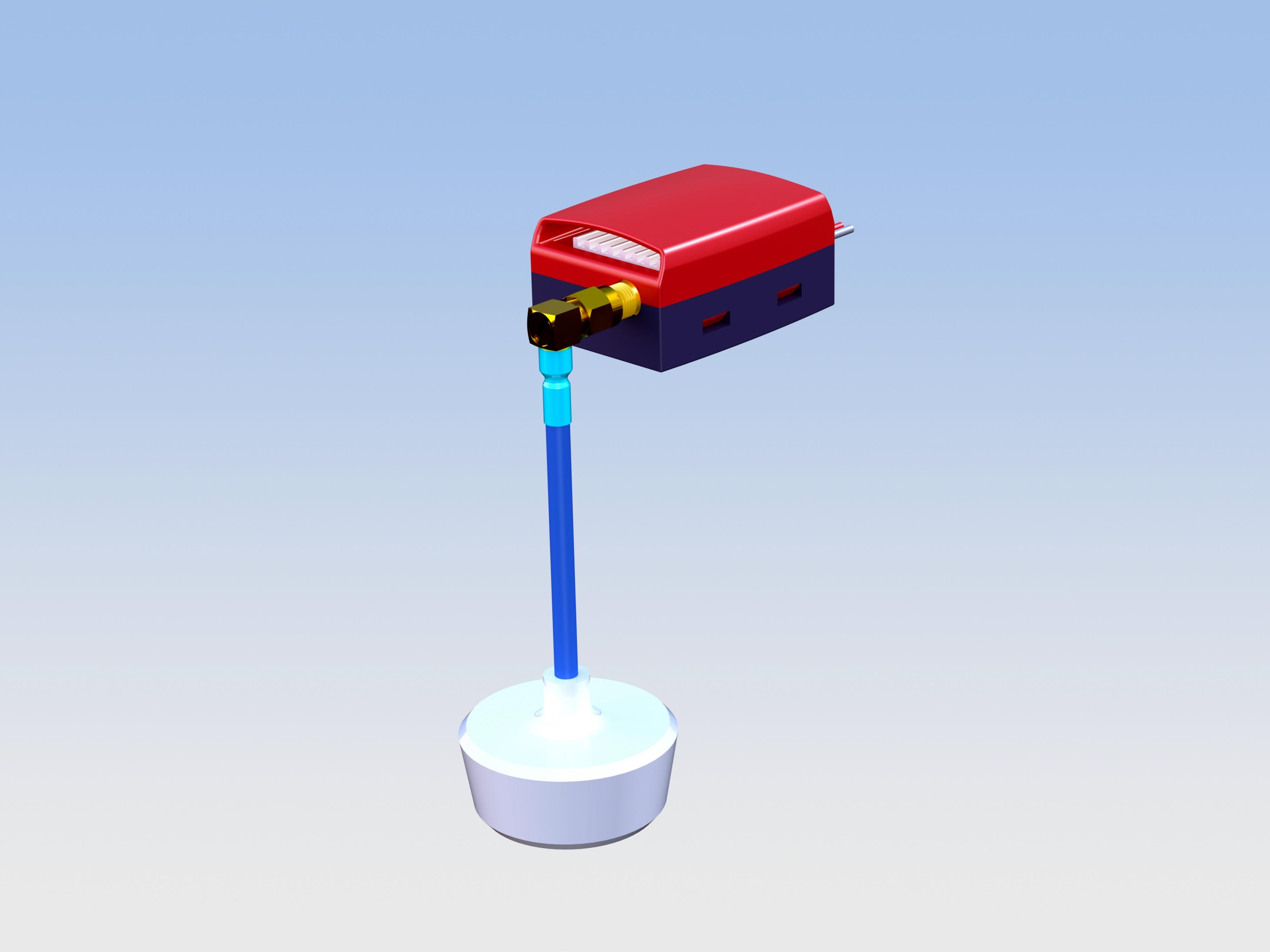

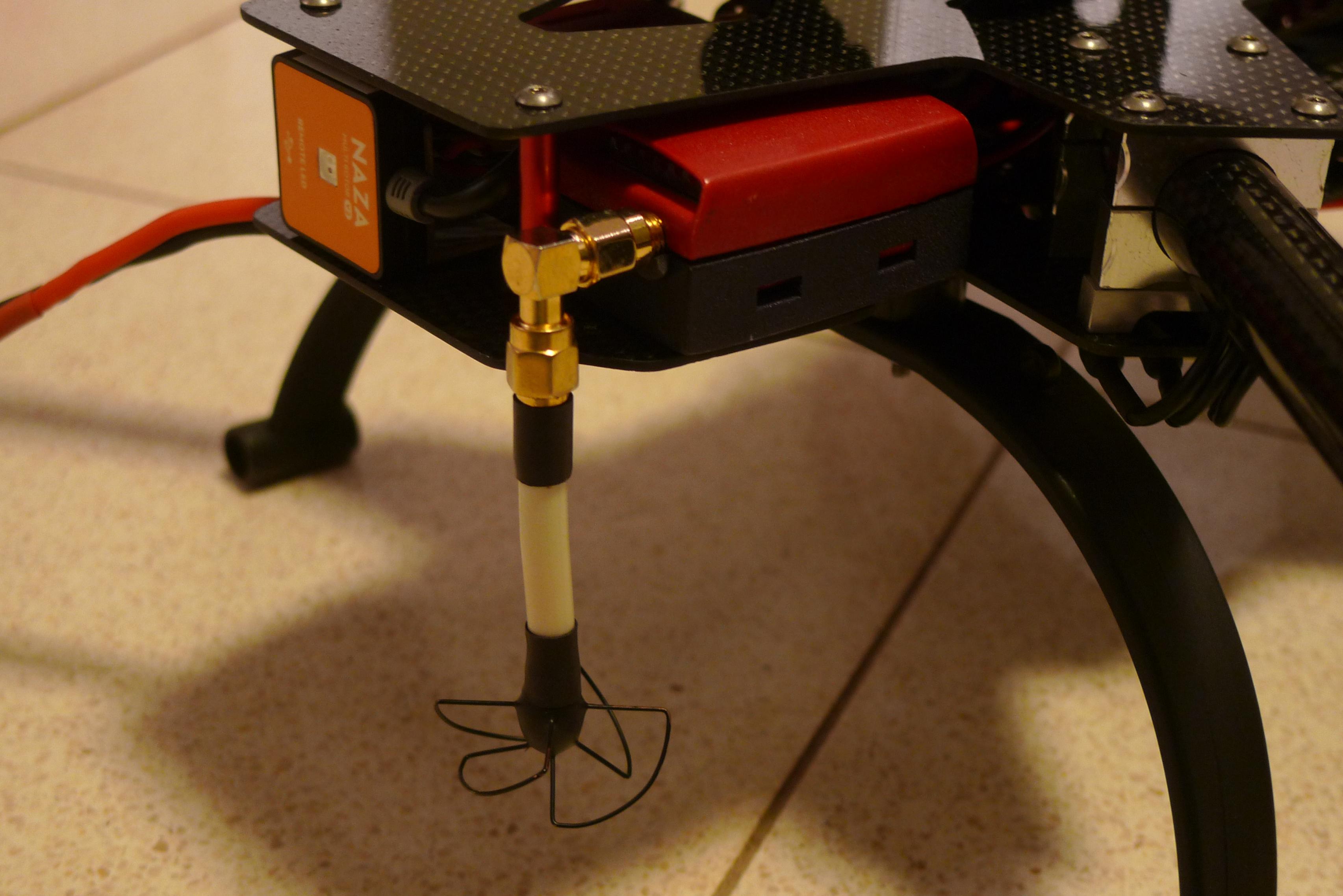

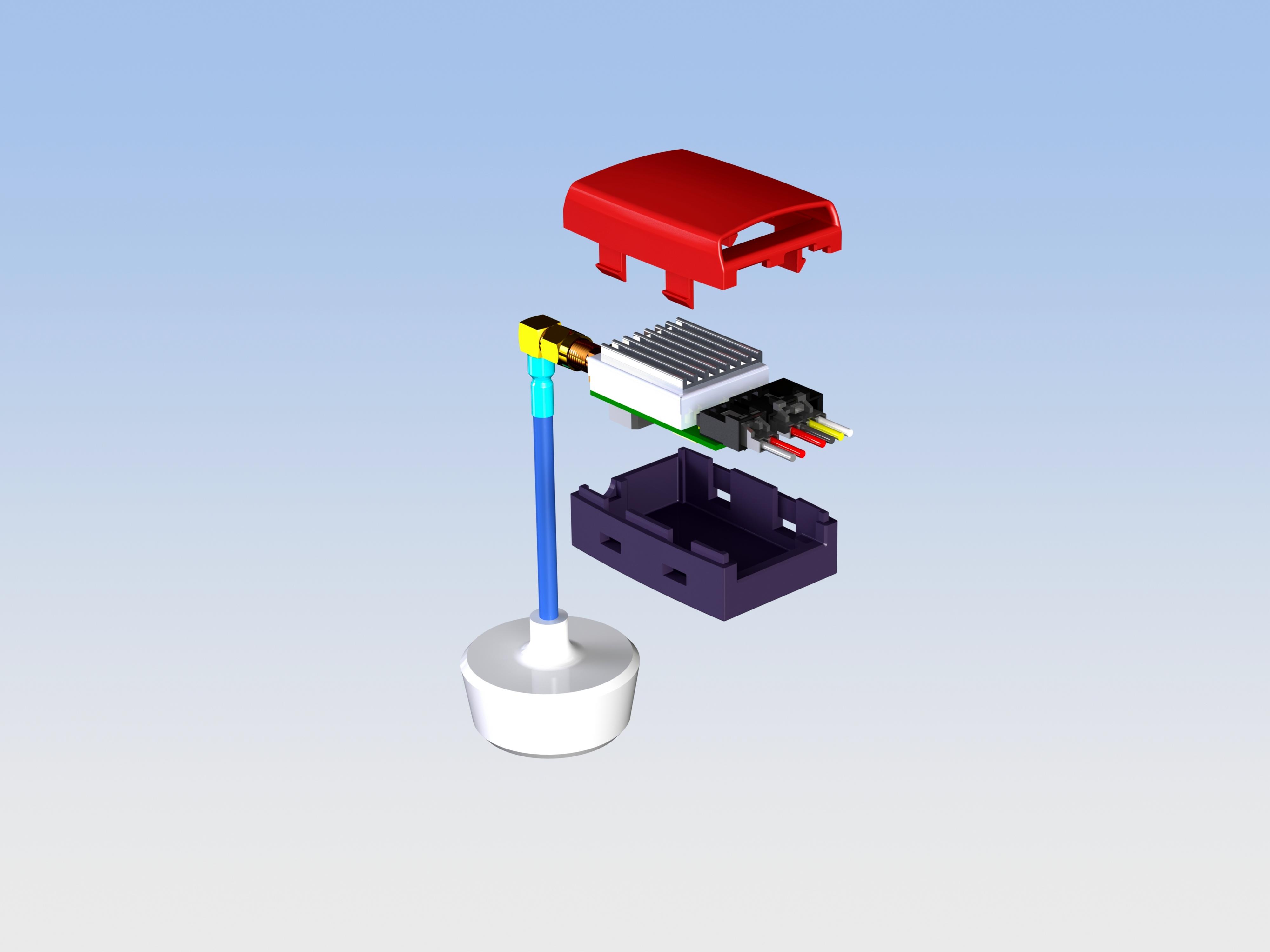

משדר וידאו
קובץ מצורף 122422קובץ מצורף 122423

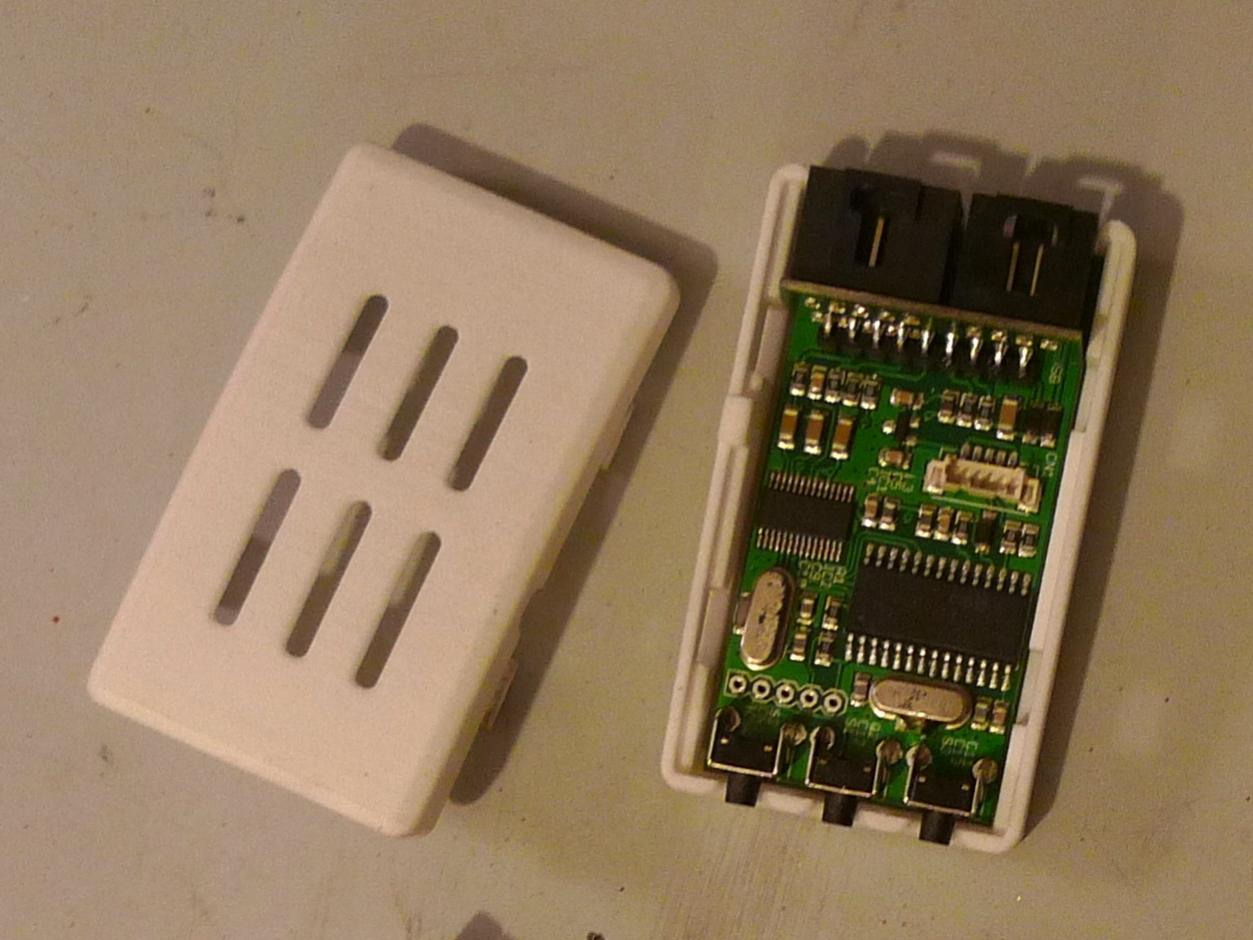

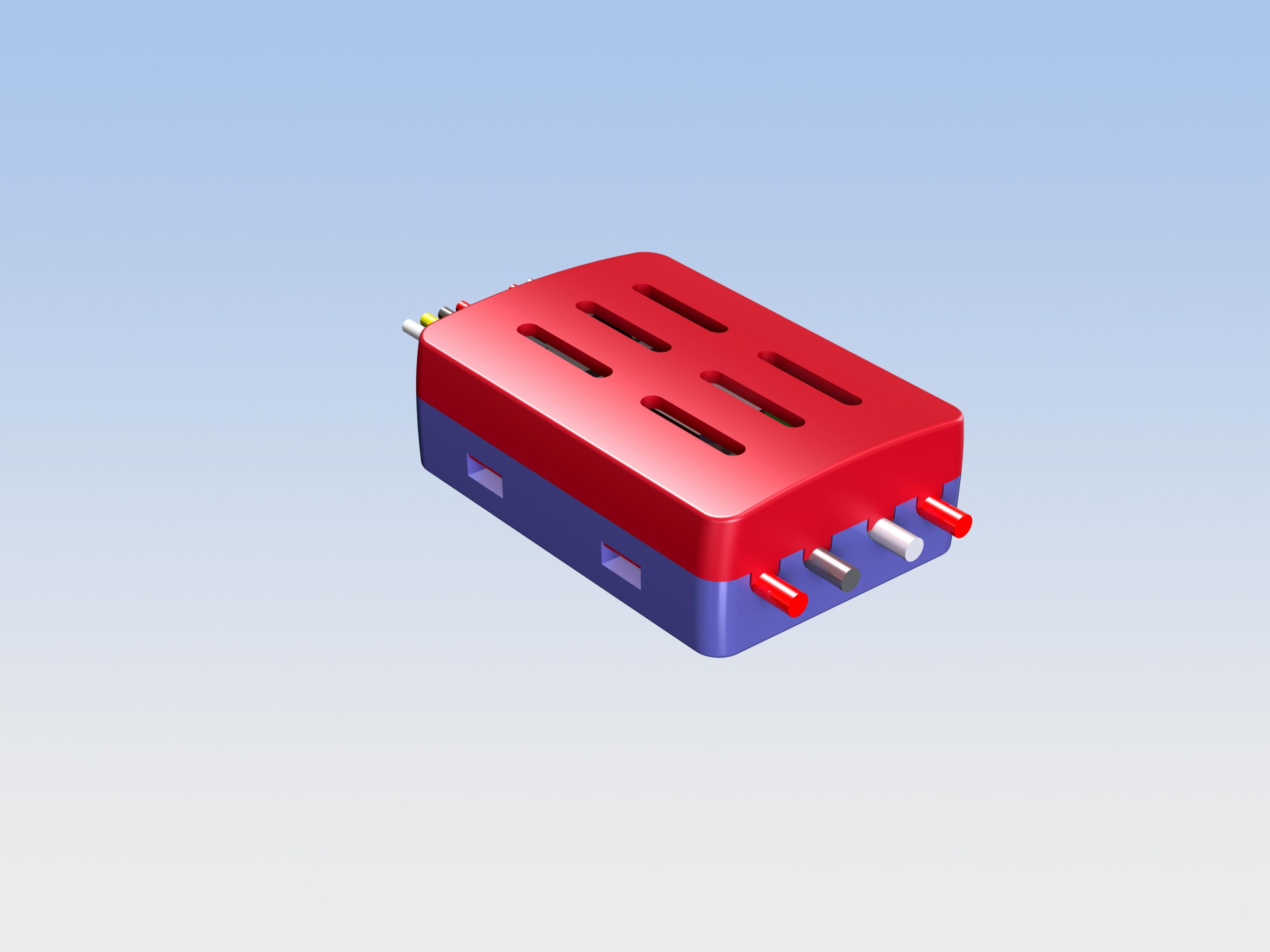

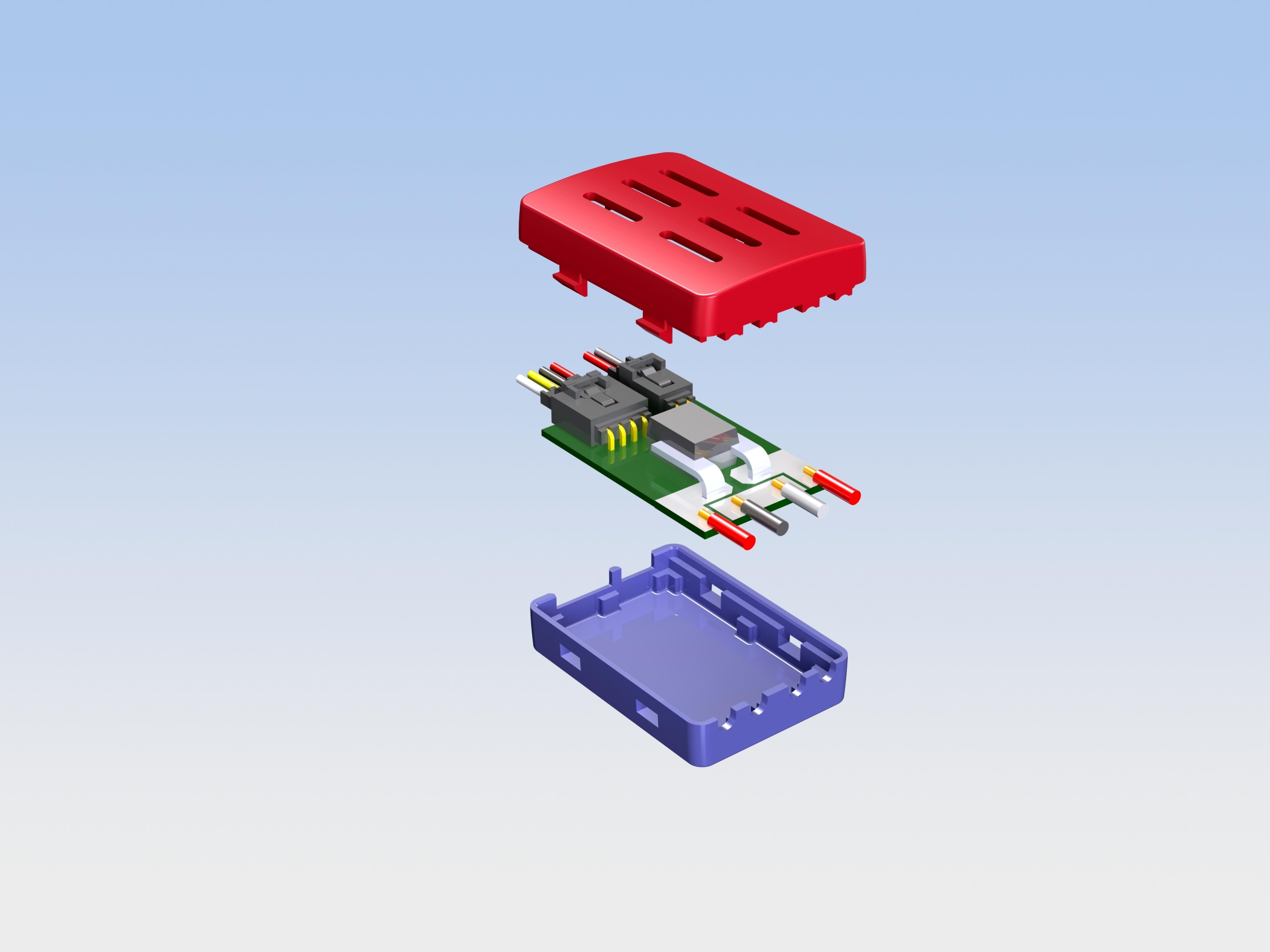

EzODS
קובץ מצורף 122424קובץ מצורף 122425קובץ מצורף 122426קובץ מצורף 122427קובץ מצורף 122428

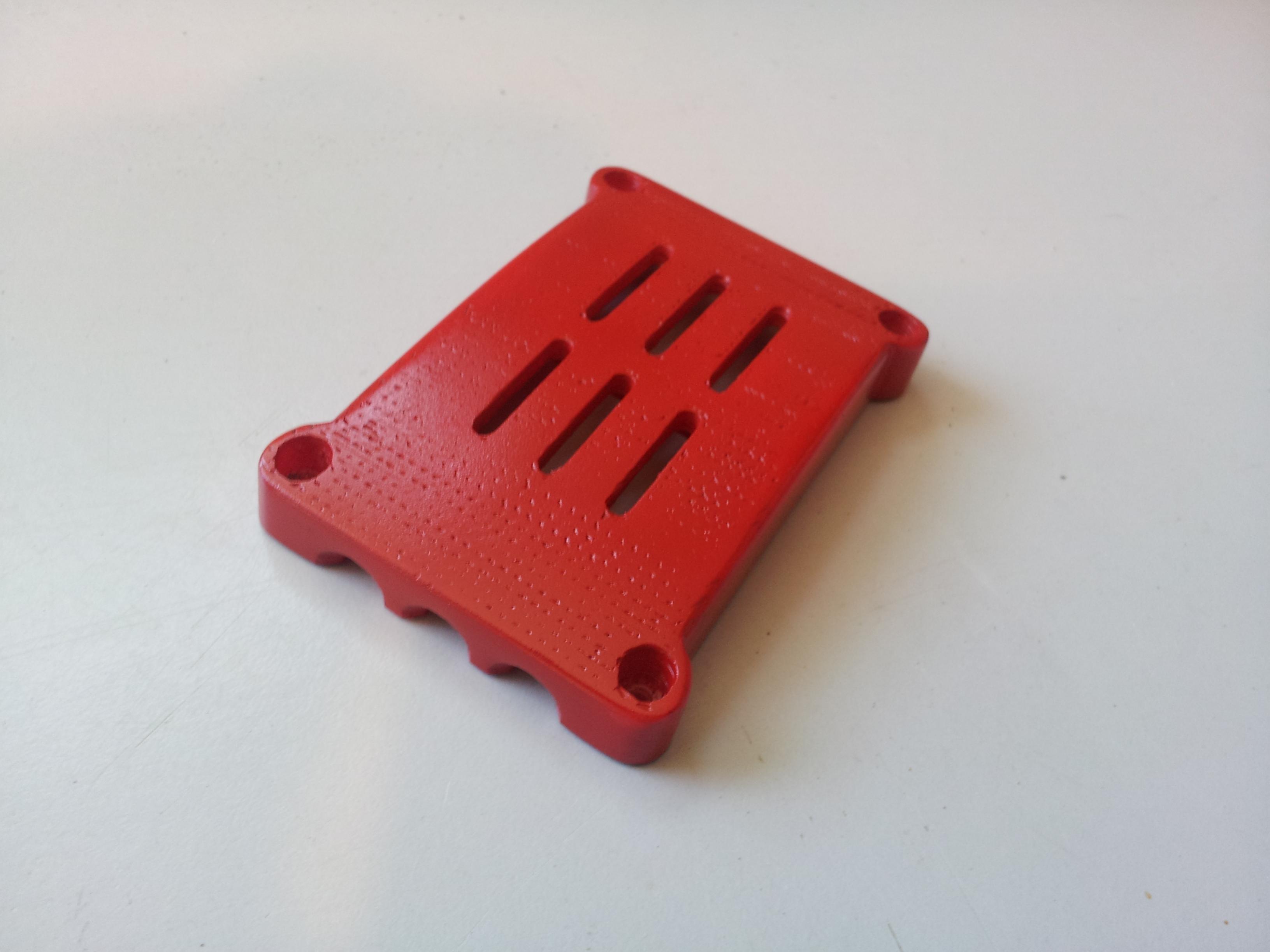

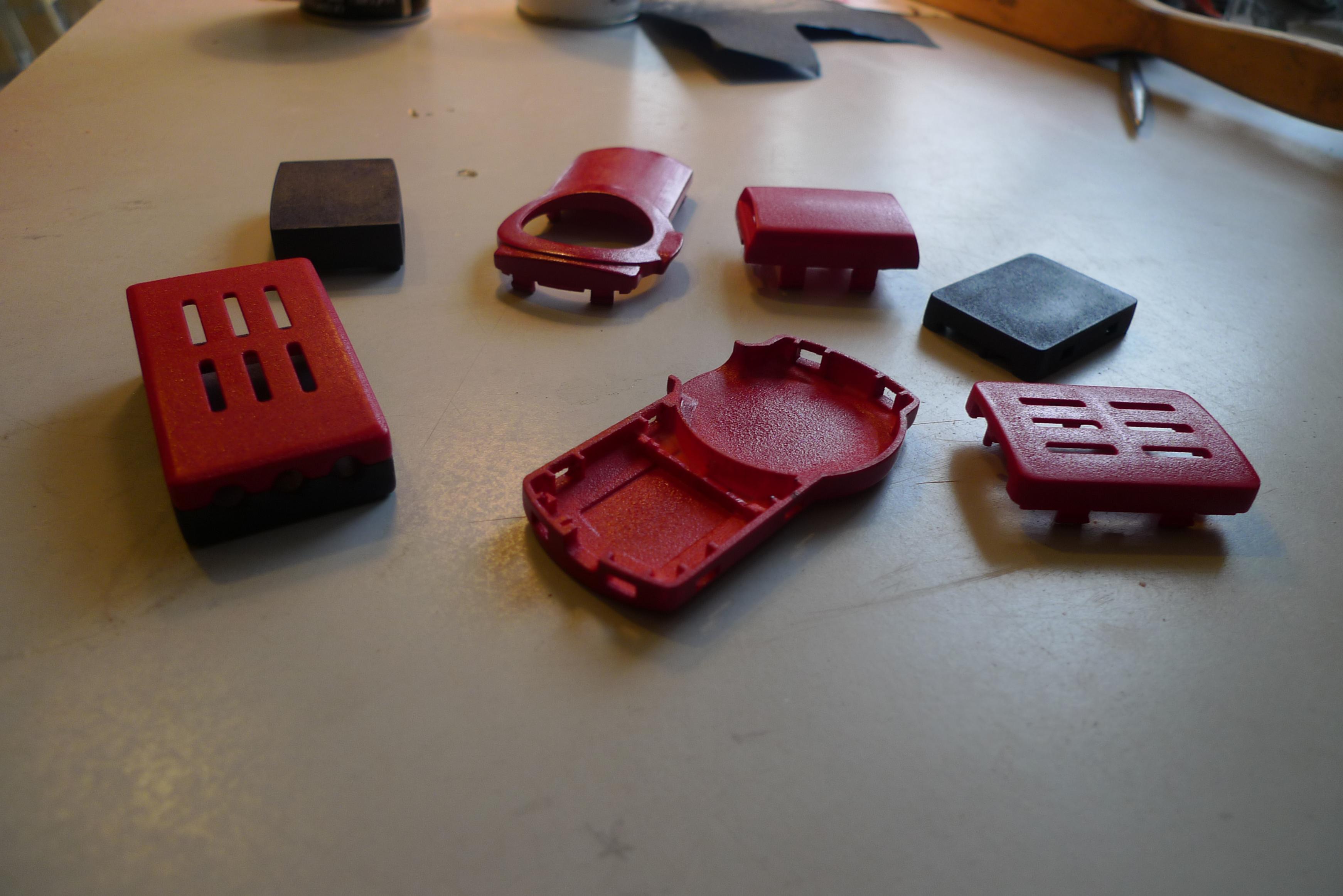

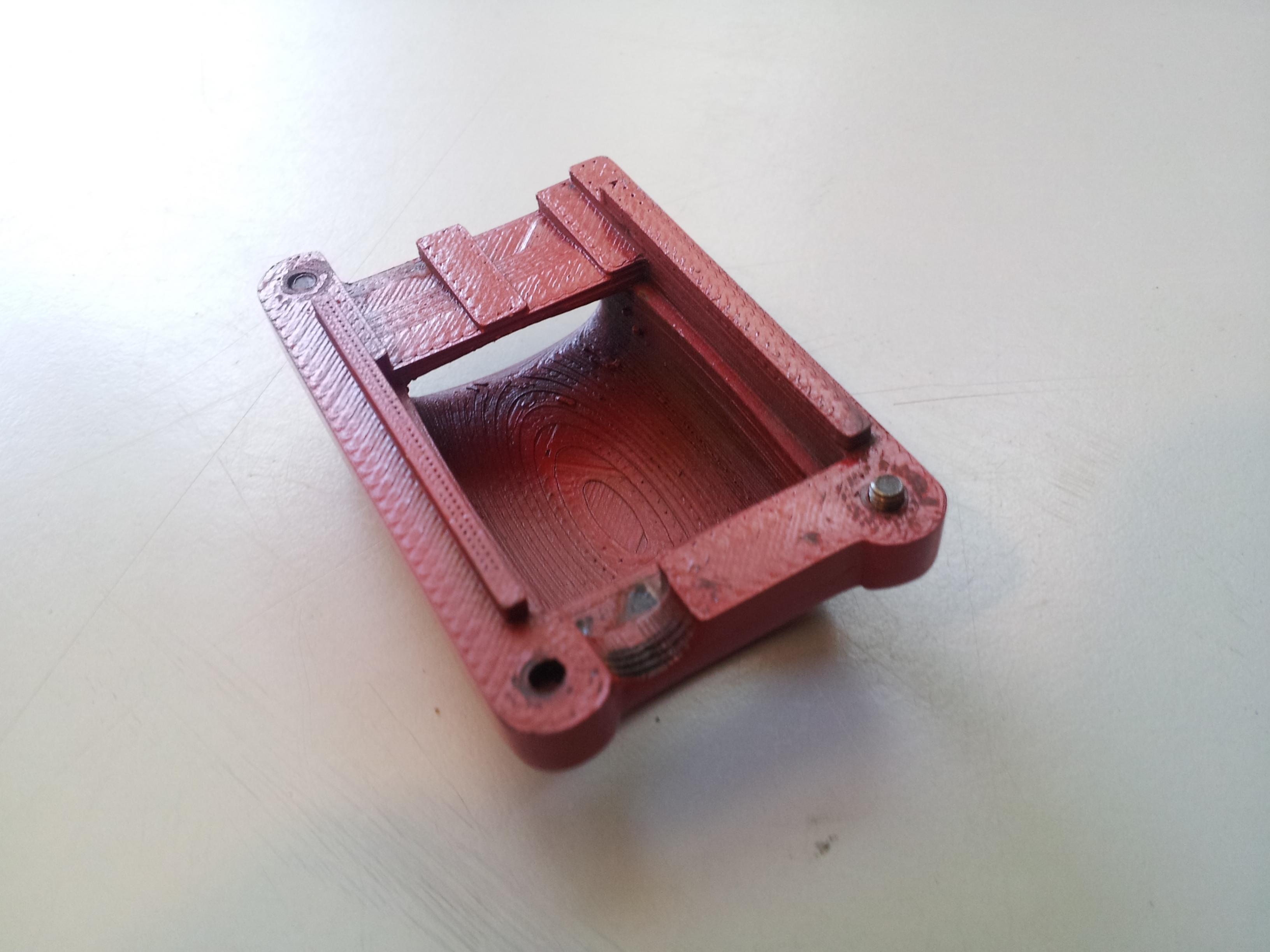

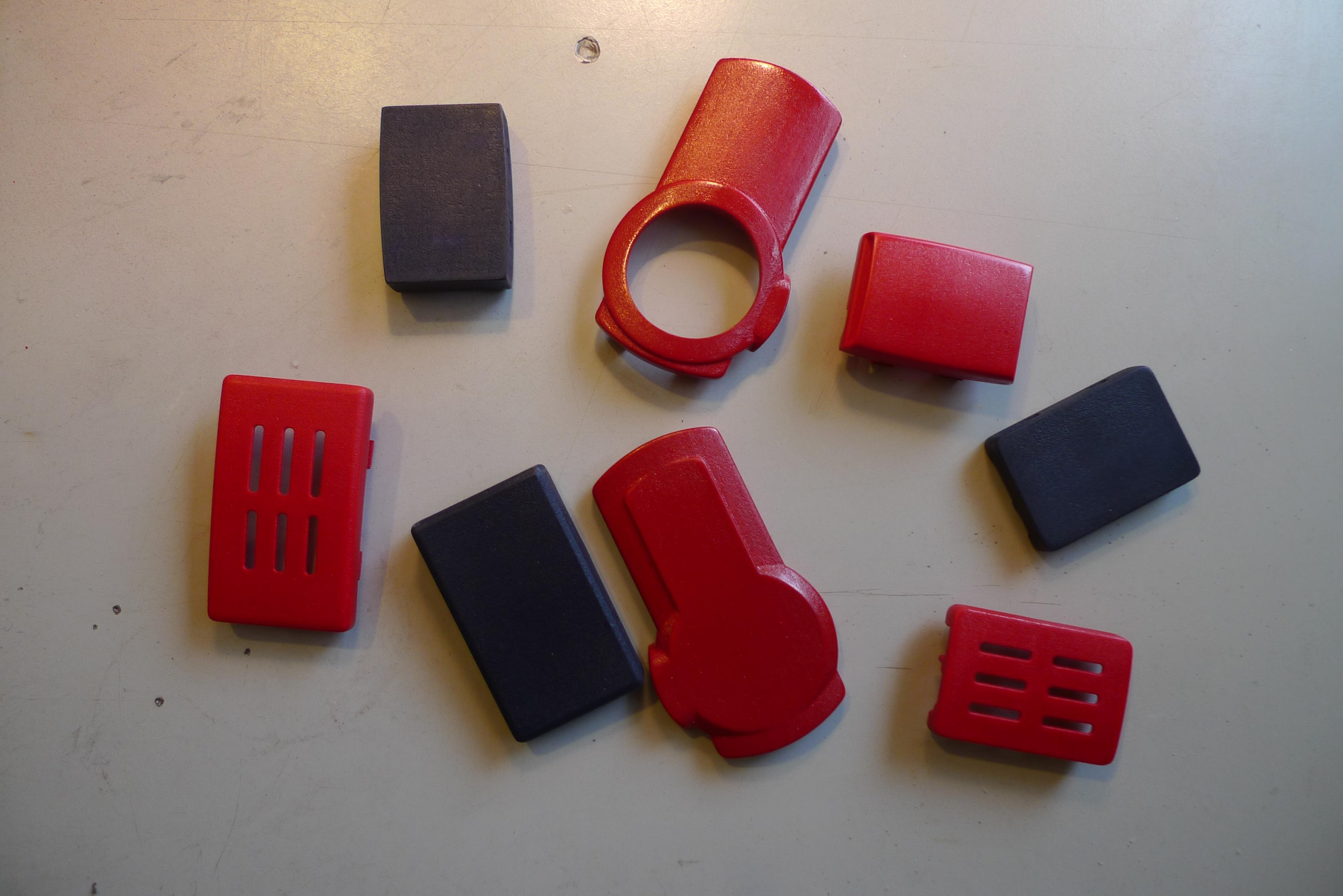

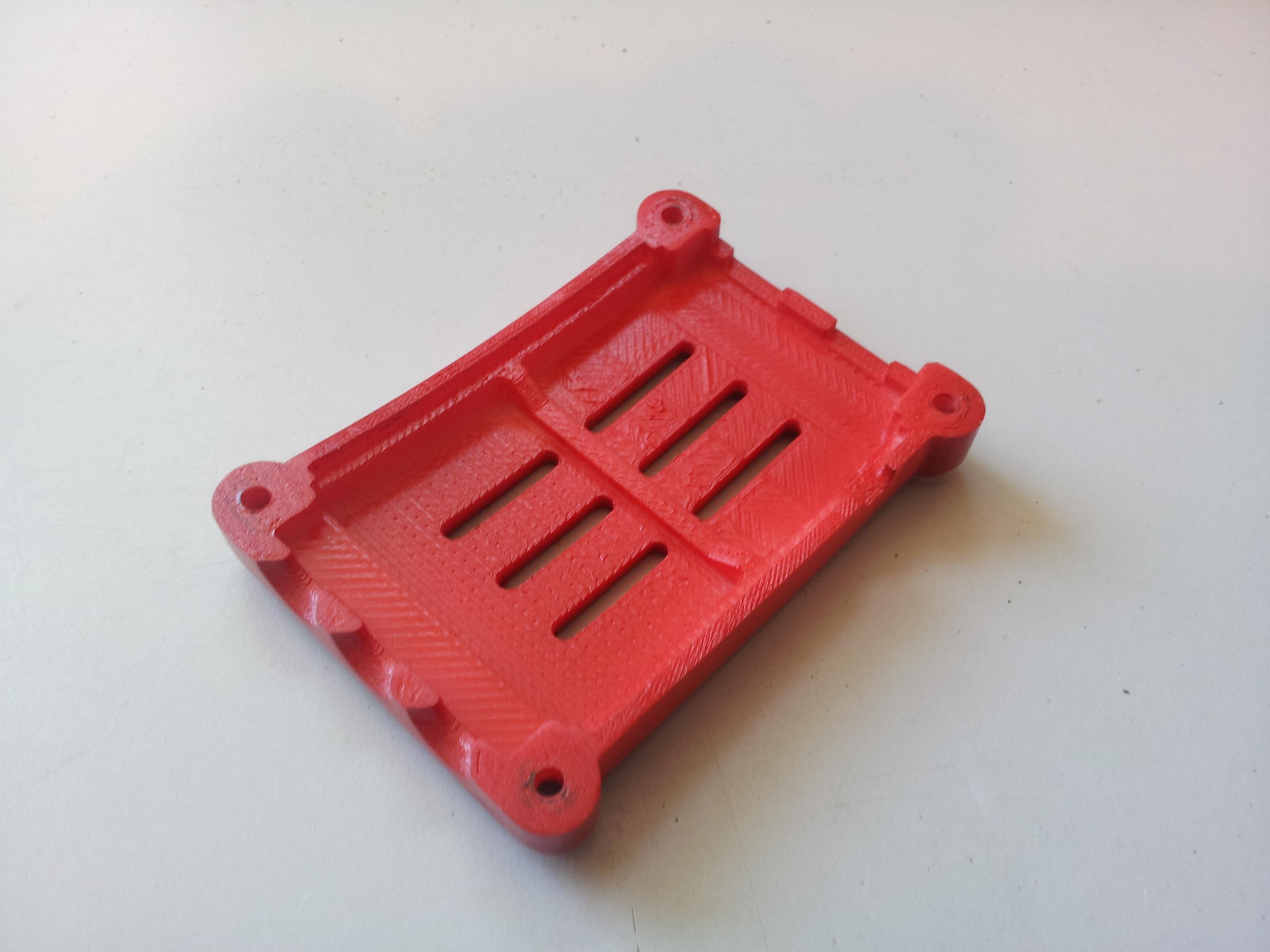

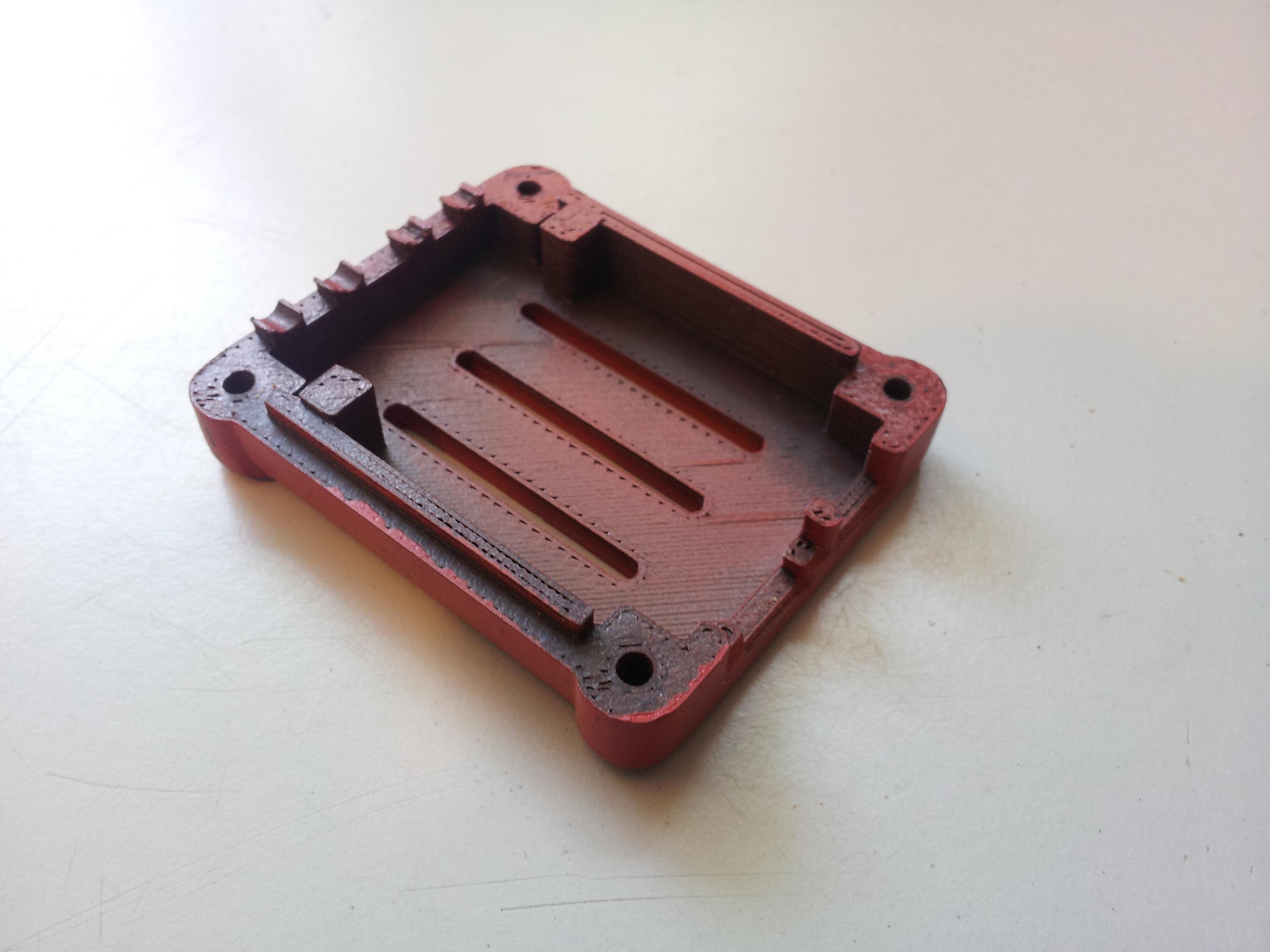

חלקים מודפסים וצבועים

קובץ מצורף 122510קובץ מצורף 122511קובץ מצורף 122512קובץ מצורף 122513קובץ מצורף 122514קובץ מצורף 122515קובץ מצורף 122516קובץ מצורף 122517קובץ מצורף 122518קובץ מצורף 122519קובץ מצורף 122520קובץ מצורף 122521קובץ מצורף 122522קובץ מצורף 122523קובץ מצורף 122524

היי ארז.
החלקים נראים מצויין. זה הניילון הרגיל נכון? בלי הזכוכית?
לא חבל להשקיע בלצבוע את כולם באיירבראש? אני תמיד צובע את החלקים בבישול עם צבא טקסטיל ואז גם לא מתווסף העובי והמשקל של צבע.

היי מתן,
תודה. ניילון לא משוריין PA6 . אני מלטש על יבש וצובע במכל ספריי פשוט. הניילון נוטה לספוג מים בקלות, לכן אפשר לצבוע בטבילה וגם זה מוסיף משקל ובעיקר משנה את המידות. בכל דרך, תוספת המשקל זניחה.

ארז.

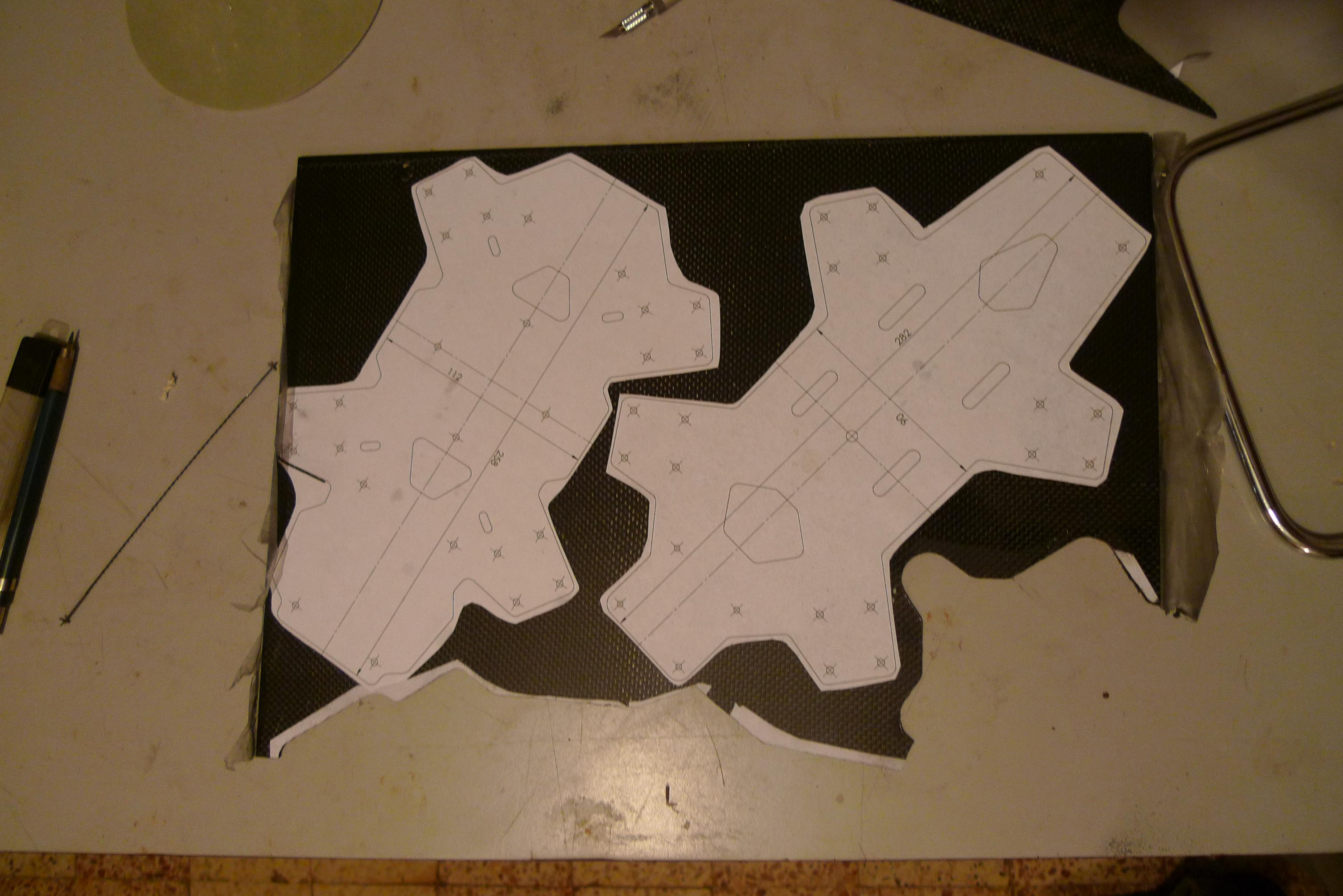

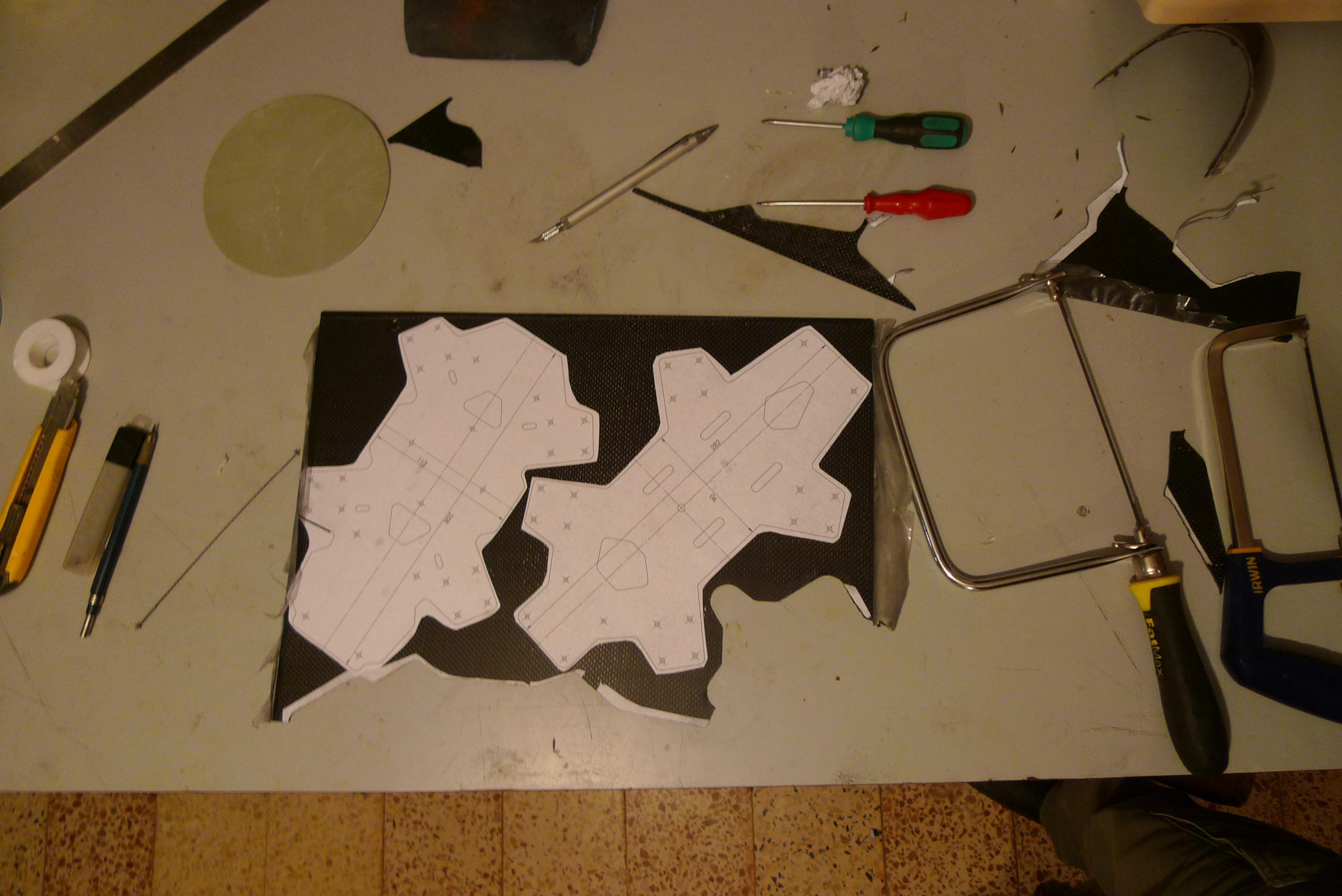

שרטוטי הפלטות מודפסים בקנה מידה 1:1, אני מוסיף כמה מידות כדי לוודא שהההדפסה מדוייקת. השרטוטים מודבקים על לוח הקרבון בעזרת תרסיס דבק. אני מרסס רק על הנייר כדי שירד בקלות.
קובץ מצורף 122628קובץ מצורף 122629

אני חותך את הלוחות, בעובי 1.5 מ"מ, בעזרת משורית נימה או משורית רגילה. משורית נימה מחזיקה כ 5 ס"מ חיתוך לפני שהיא גמורה, אבל אפשר לחתוך מדוייק ונוצרת מעט פסולת. בכלל, החיתוך זה עסק מלוכלך מאד ואני עובד עם מסכה, כפפות ושואב אבק צמוד. משורית נוספת לחיתוך מהיר וגס, זו משורית טנגסטן קרביד בחתך עגול, היא מנסרת מהר, כמעט לא נשחקת ואפשר לנסר לכל הכיוונים. מצד שני, קשה לחתוך מדוייק ונוצרת המון אבקה שחורה מהחיתוך.
קובץ מצורף 122630קובץ מצורף 122632

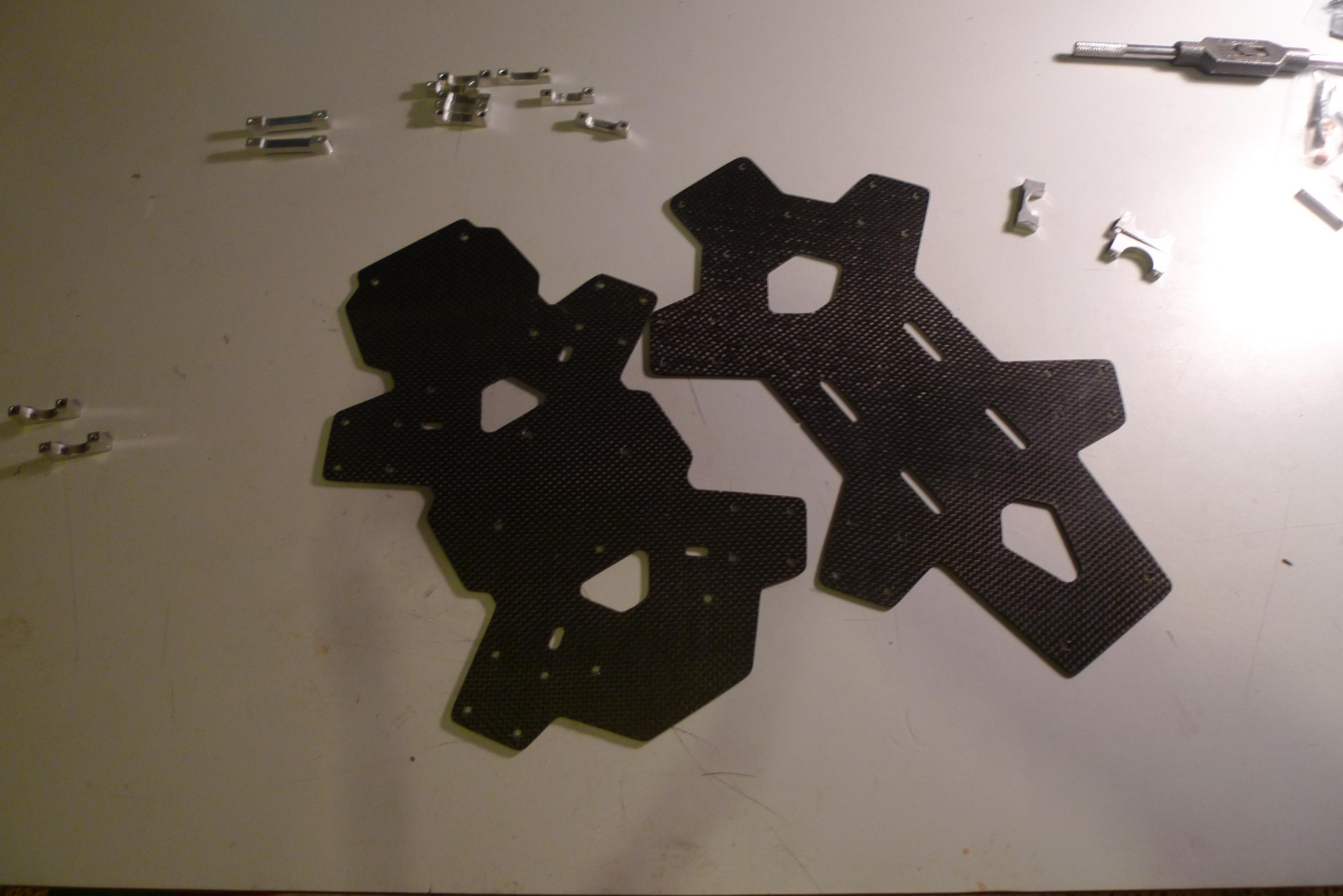

ישור השוליים עם נייר ליטוש על בלוק עץ והחלקה כללית, חתוך ומוכן.
קובץ מצורף 122631קובץ מצורף 122633

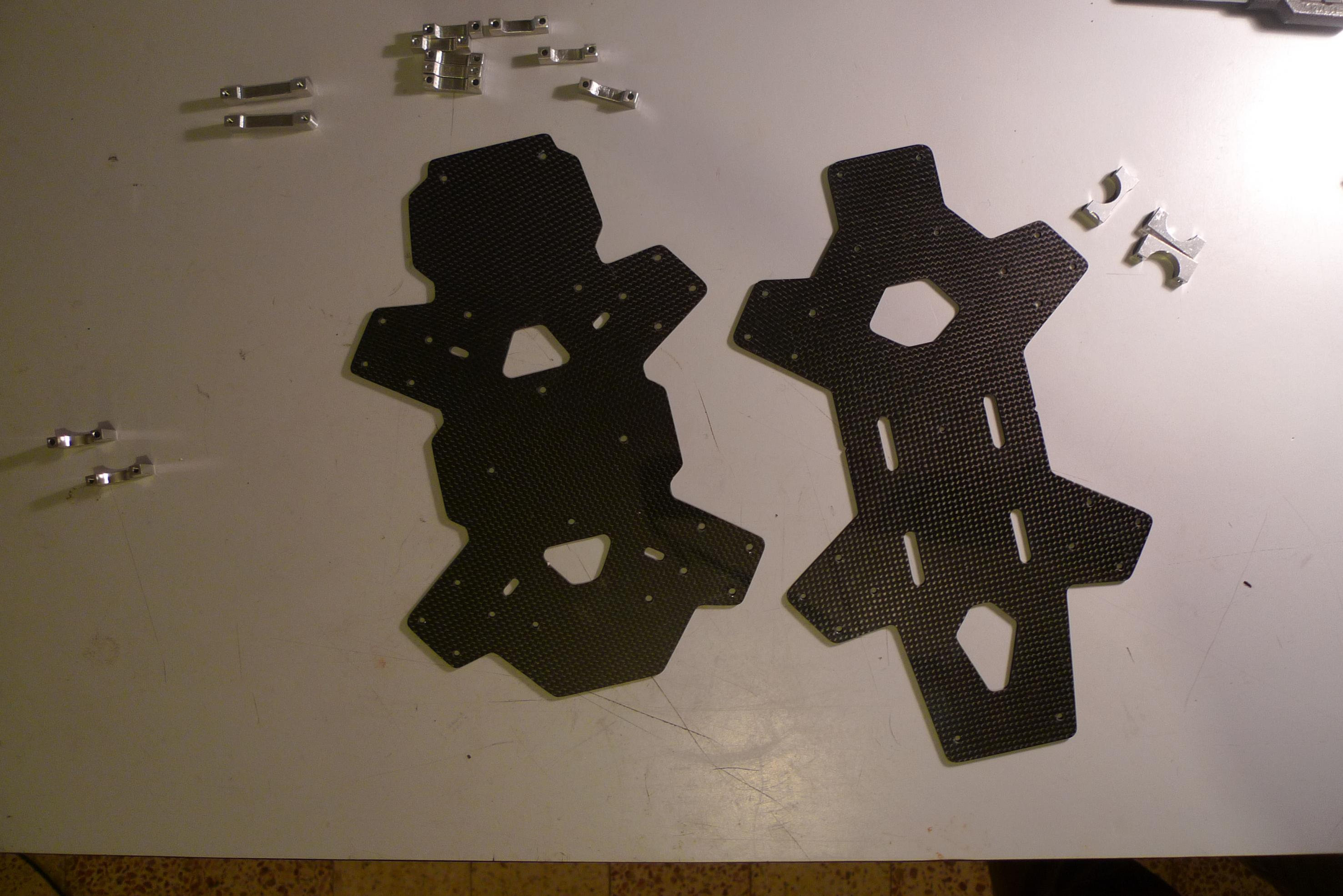

זה מה יש כרגע
קובץ מצורף 122637

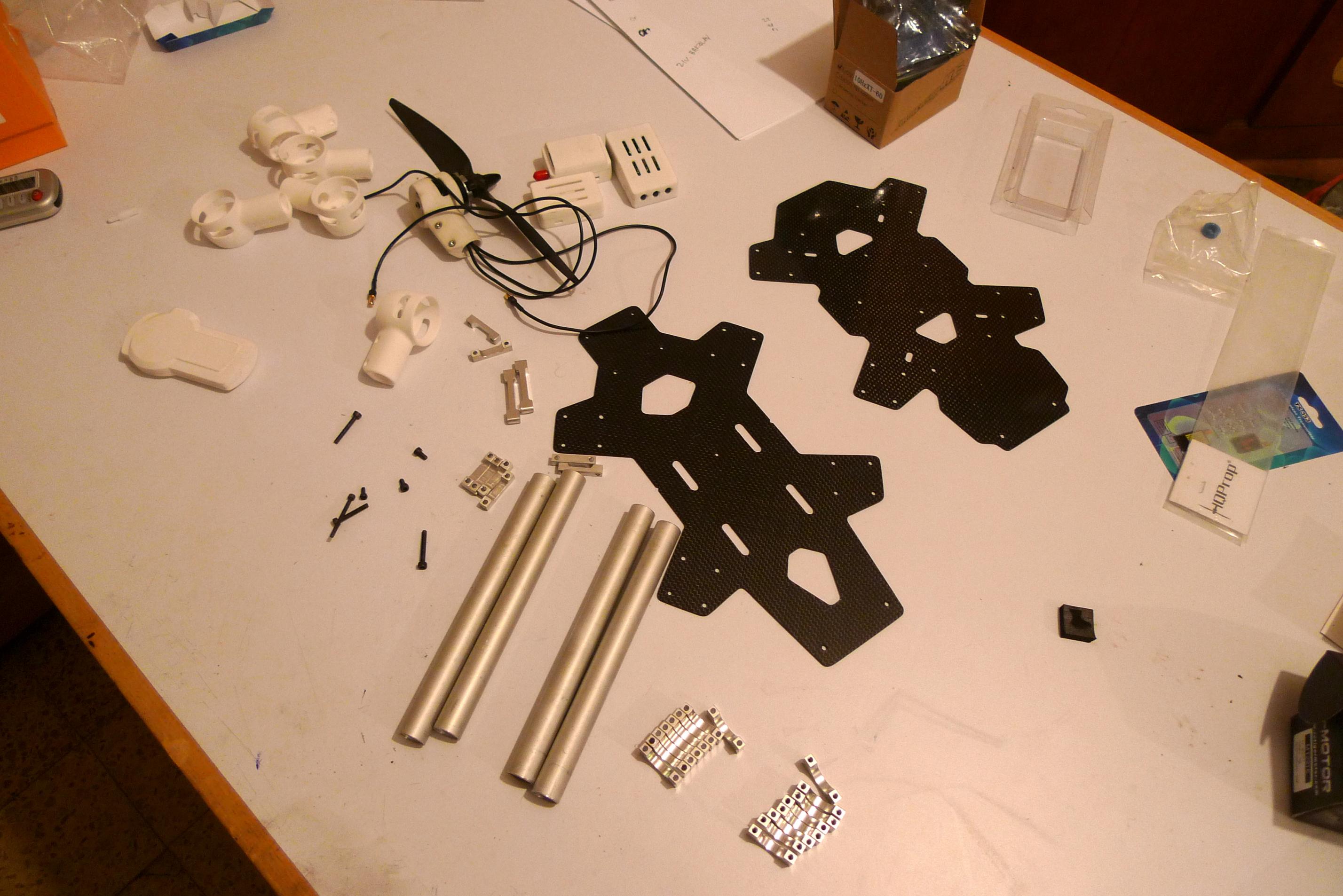

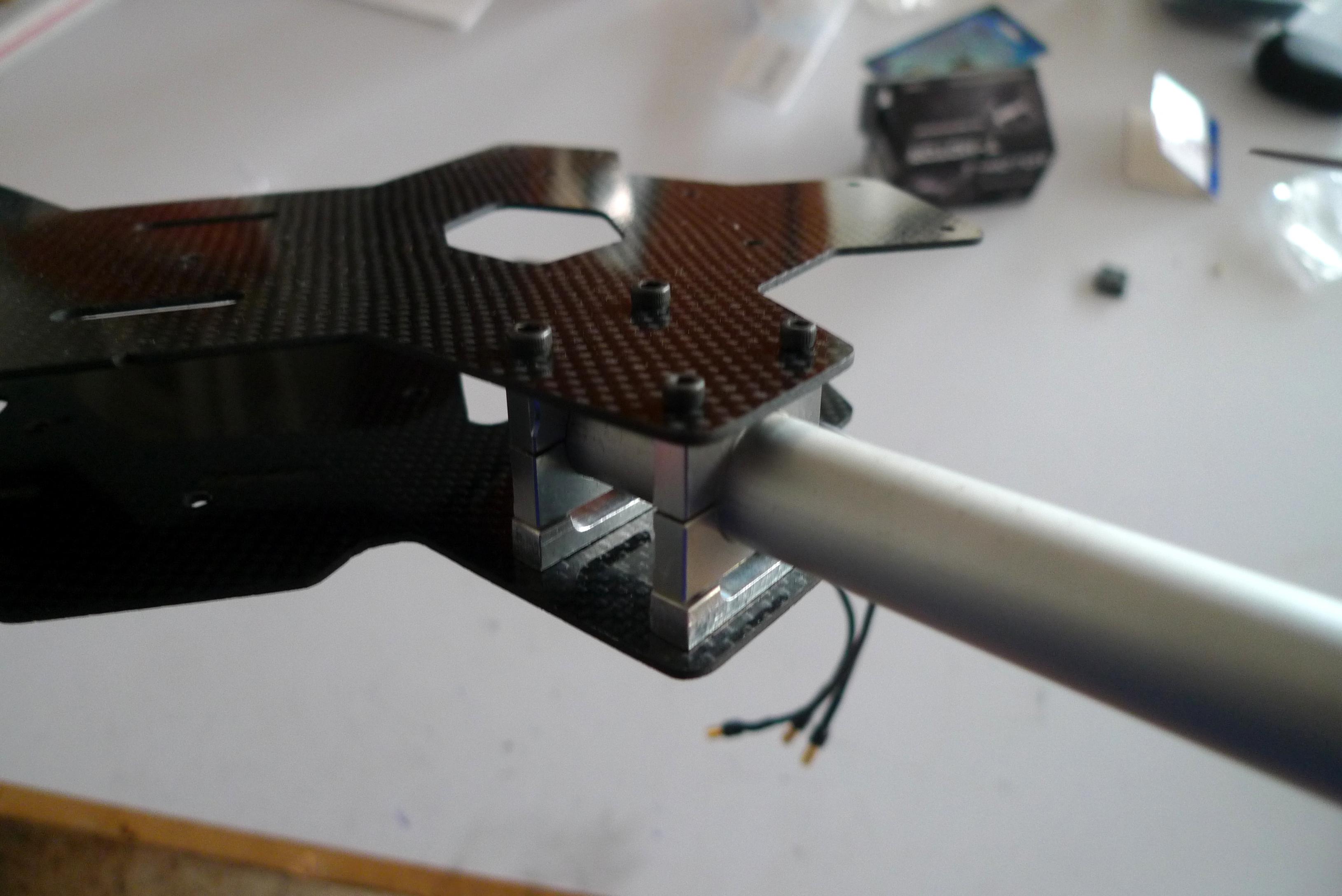

הרכבת נסיון
קובץ מצורף 122634קובץ מצורף 122635קובץ מצורף 122636

מאיפה משיגים פלטות קארבון?

אני קונה באי-ביי. בדרך כלל דרך אליאקספרס שמייצגים יצרנים סינים. לוח של 40X50 ס"מ מבריק עולה כ 80-90$ כולל משלוח.

שמע ארז - מדהים!

אהבתי את כל תהליך התכן והחשיבה, באמת מושקע ומלמד!

מניסיון - הייתי הולך על פלטות בעובי של 2-2.5 מ"מ, 1.5 מ"מ זה בדיוק הגבול בין דק וחלש לקצת עמידות, ובמיחוד יהיו לך נקודות שבר פוטנציאליות בחיבורי הזרועות (כלומר - נחיתה אחת לא נכונה והלכה הפלטה).
משהו שאני עושה הוא או לייצר תושבות לזרועות בעלות נקודות שבר שאני כבר קובע - ככה כל הכוחות הולכים לנקודה הזו ושוברים את התושבת במקום לשבור את הפלטה או לחלופין פלטה יותר עבה ולטוס כאילו הרחפן שווה כמה עשרות אלפים... :cool:

בהצלחה!

ציטוט:

---

נכתב במקור על ידי guymeg

שמע ארז - מדהים!

אהבתי את כל תהליך התכן והחשיבה, באמת מושקע ומלמד!

מניסיון - הייתי הולך על פלטות בעובי של 2-2.5 מ"מ, 1.5 מ"מ זה בדיוק הגבול בין דק וחלש לקצת עמידות, ובמיחוד יהיו לך נקודות שבר פוטנציאליות בחיבורי הזרועות (כלומר - נחיתה אחת לא נכונה והלכה הפלטה).
משהו שאני עושה הוא או לייצר תושבות לזרועות בעלות נקודות שבר שאני כבר קובע - ככה כל הכוחות הולכים לנקודה הזו ושוברים את התושבת במקום לשבור את הפלטה או לחלופין פלטה יותר עבה ולטוס כאילו הרחפן שווה כמה עשרות אלפים... :cool:

בהצלחה!

---

תודה רבה,

השתמשתי בעובי הזה בקוואד הקודם, שהתרסק לא מעט, כולל שבירת זרועות DJI והפלטות לא התרגשו מזה. התכנון הנוכחי מעט יותר "רזה" מהקודם ויתכן שיהיה מועד לפורענות. בכל מקרה, אני מתכוון להזמין חומר עבה יותר, שיהיה לי במלאי.
אני חושב לתכנן מחברים מודפסים מניילון לזרועות בהמשך, כי ההרכבה והכיוון של הקיימים די מסורבלת. אשמח לראות את התושבות שאתה מייצר.

ארז

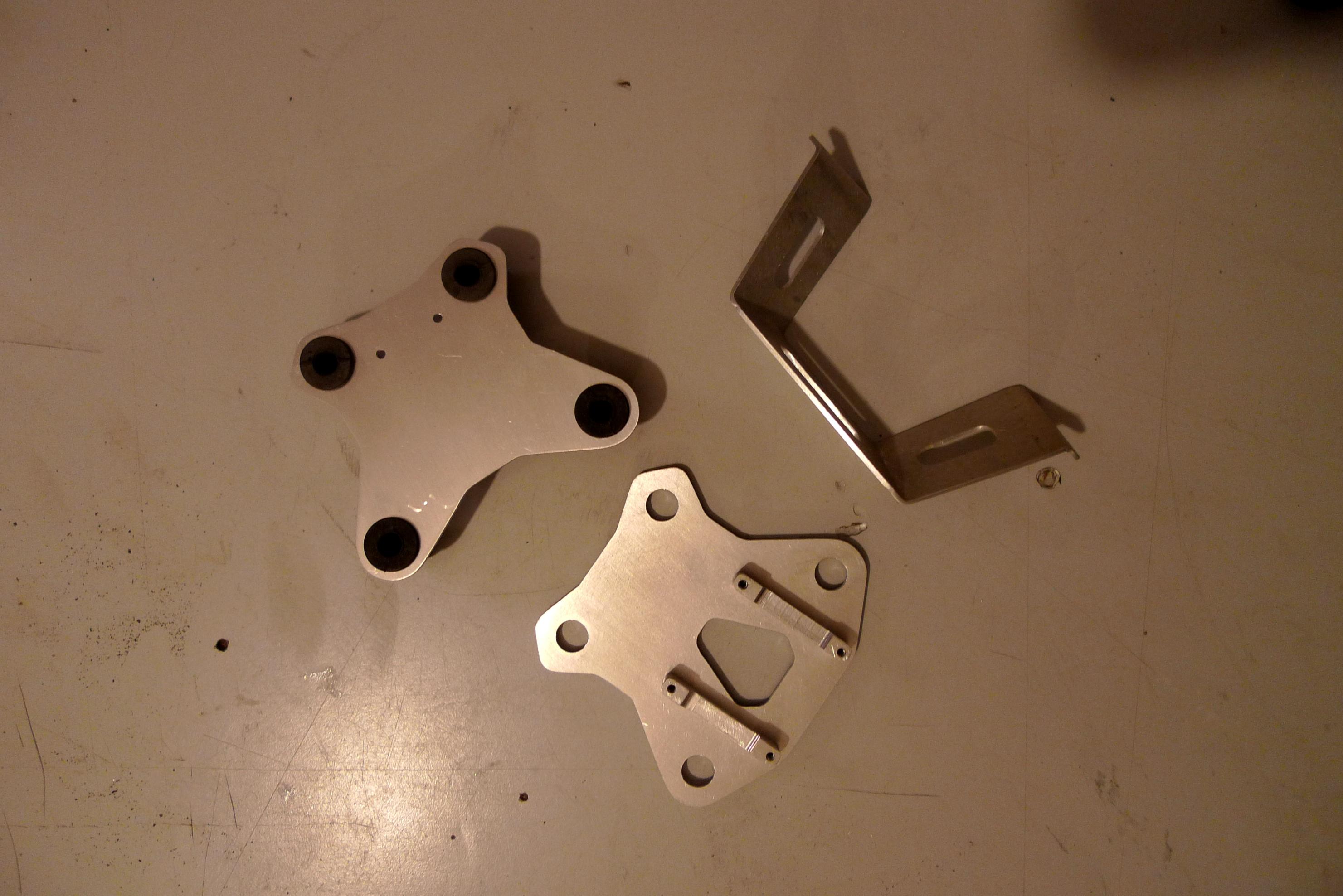

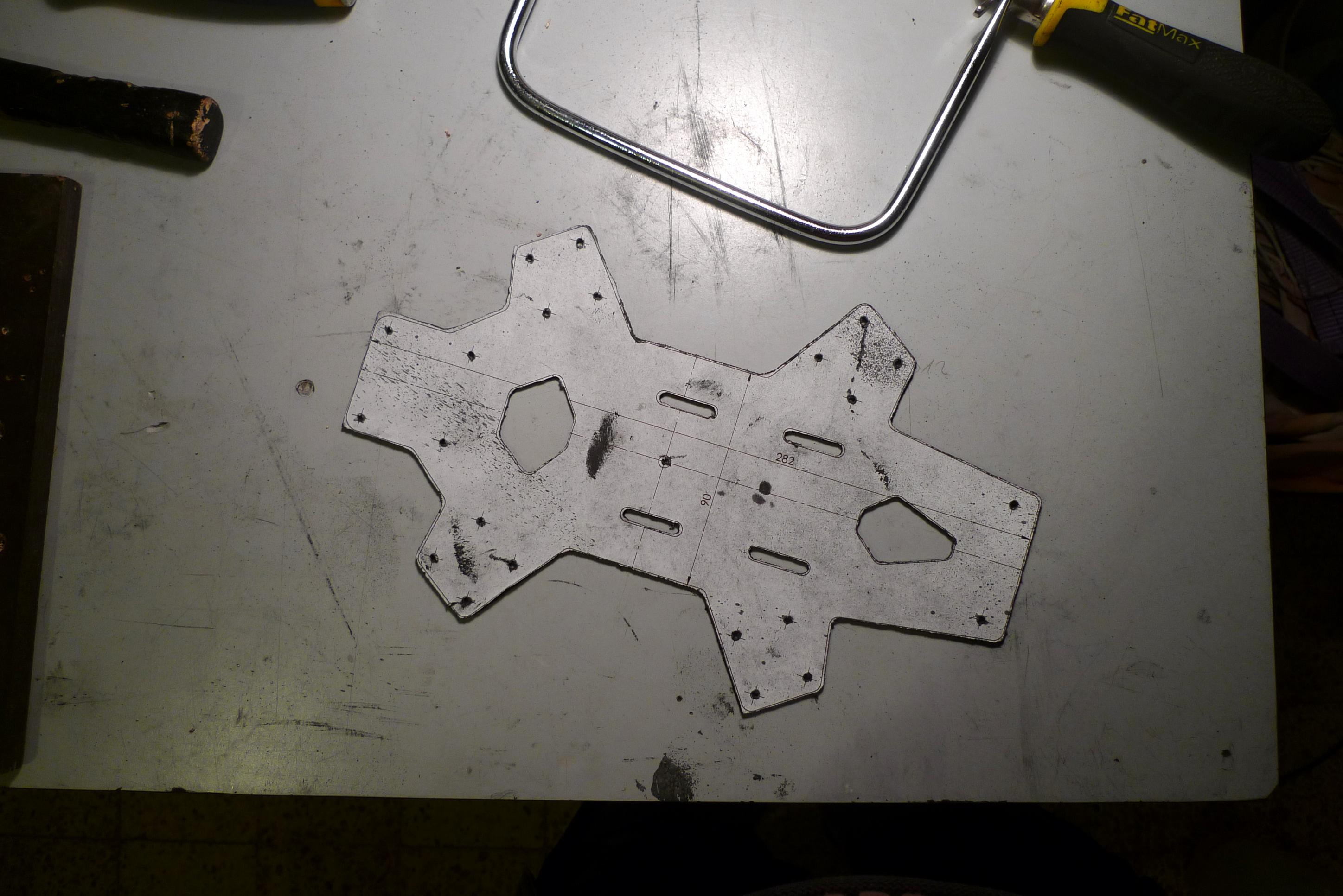

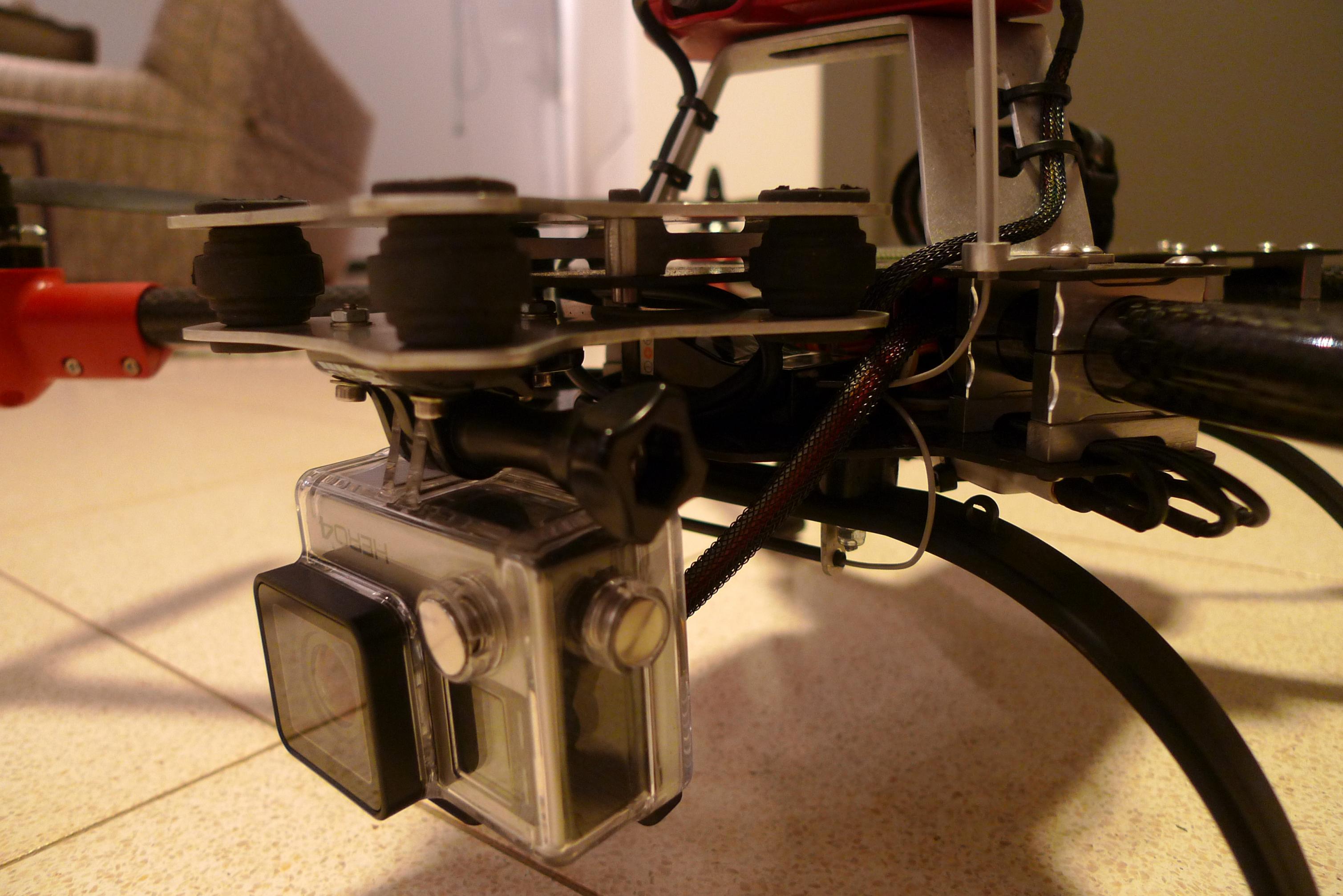

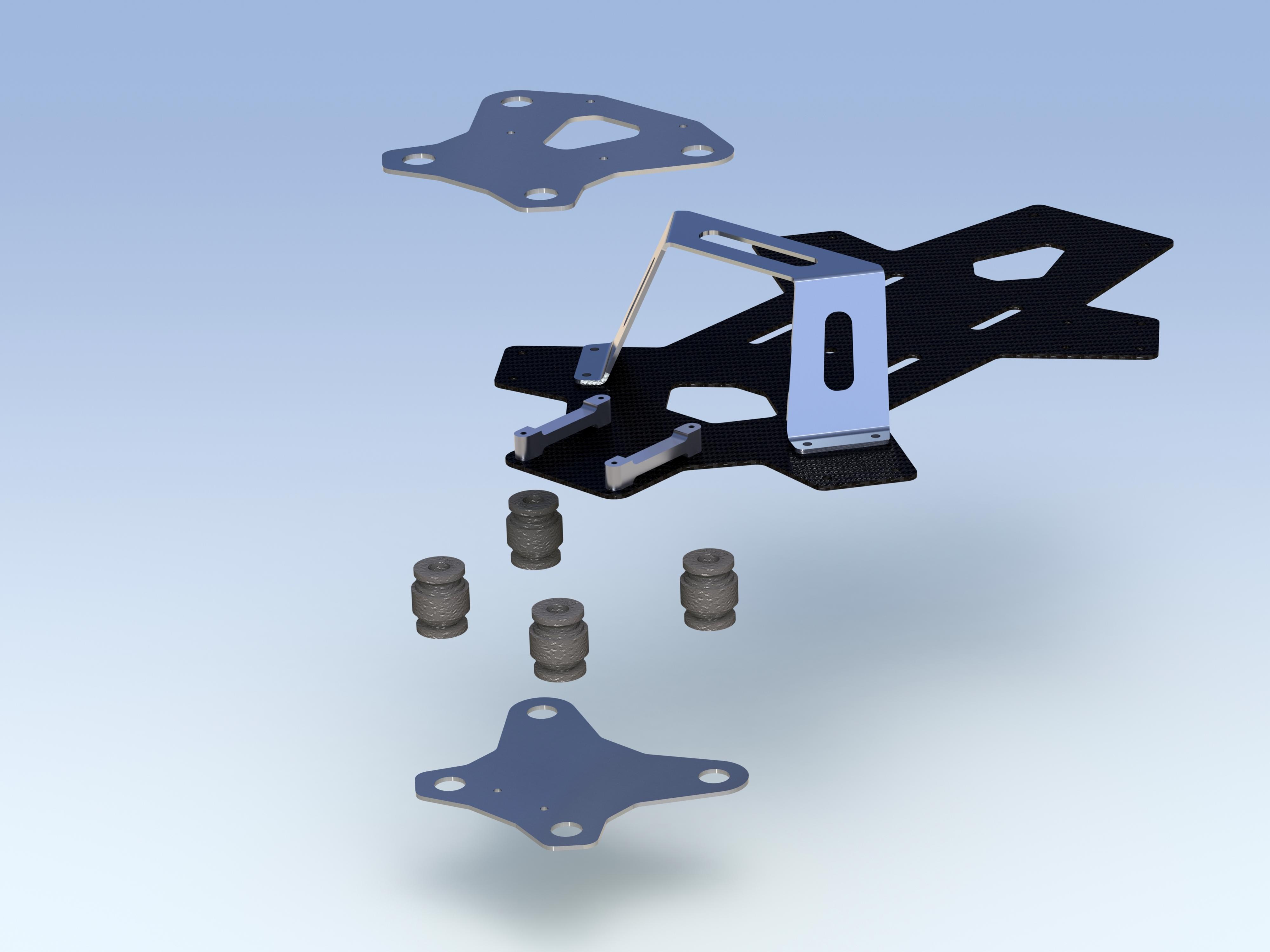

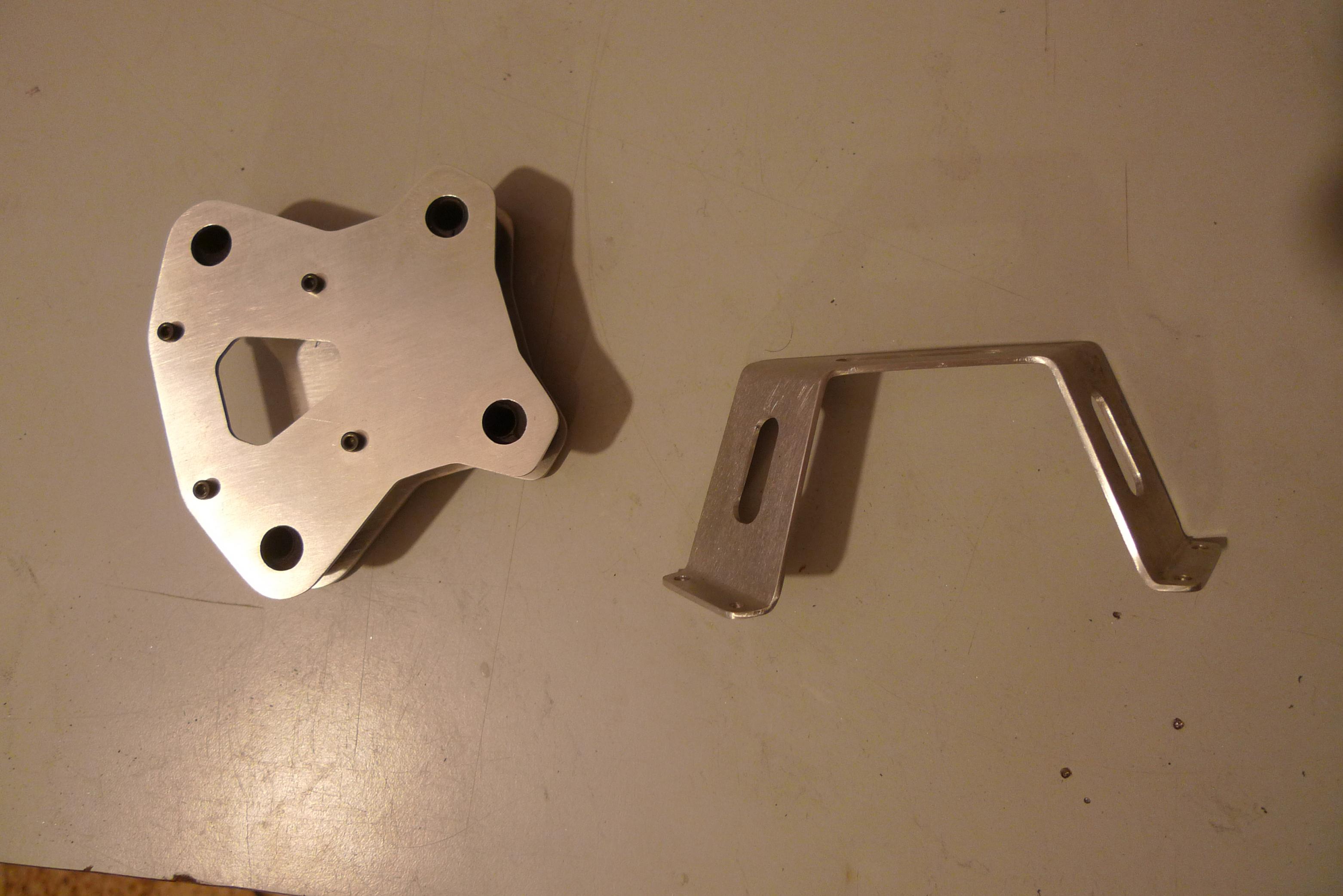

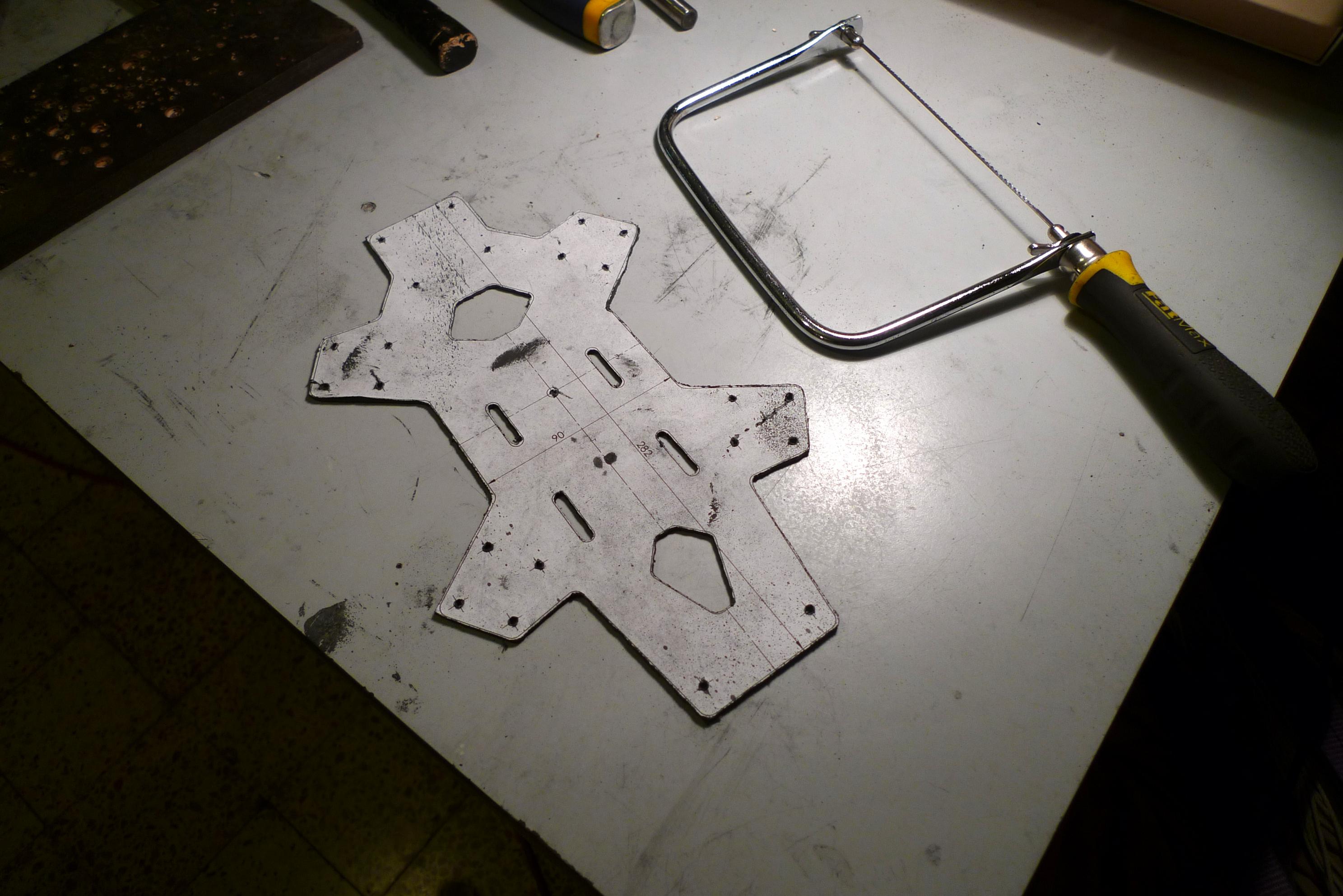

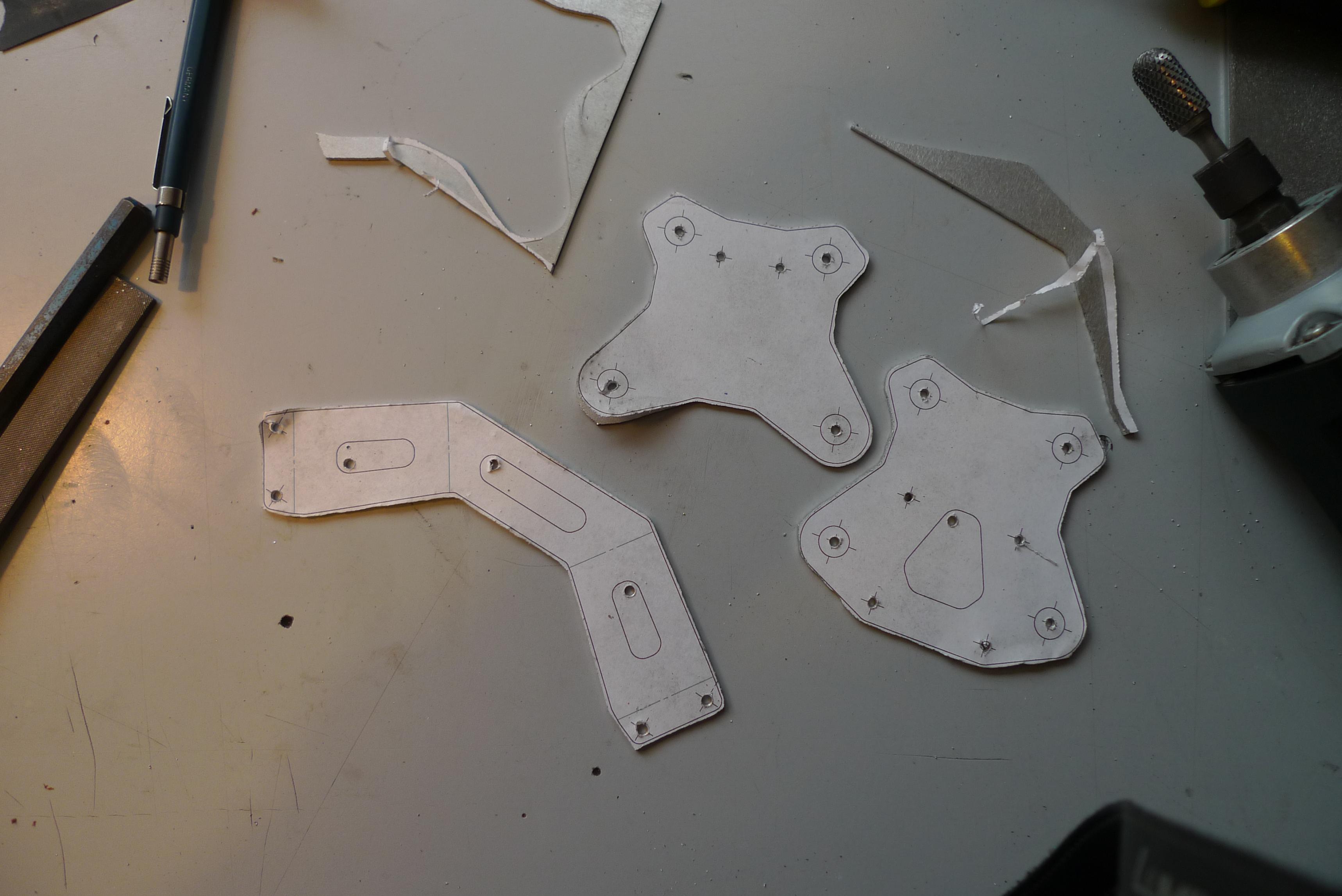

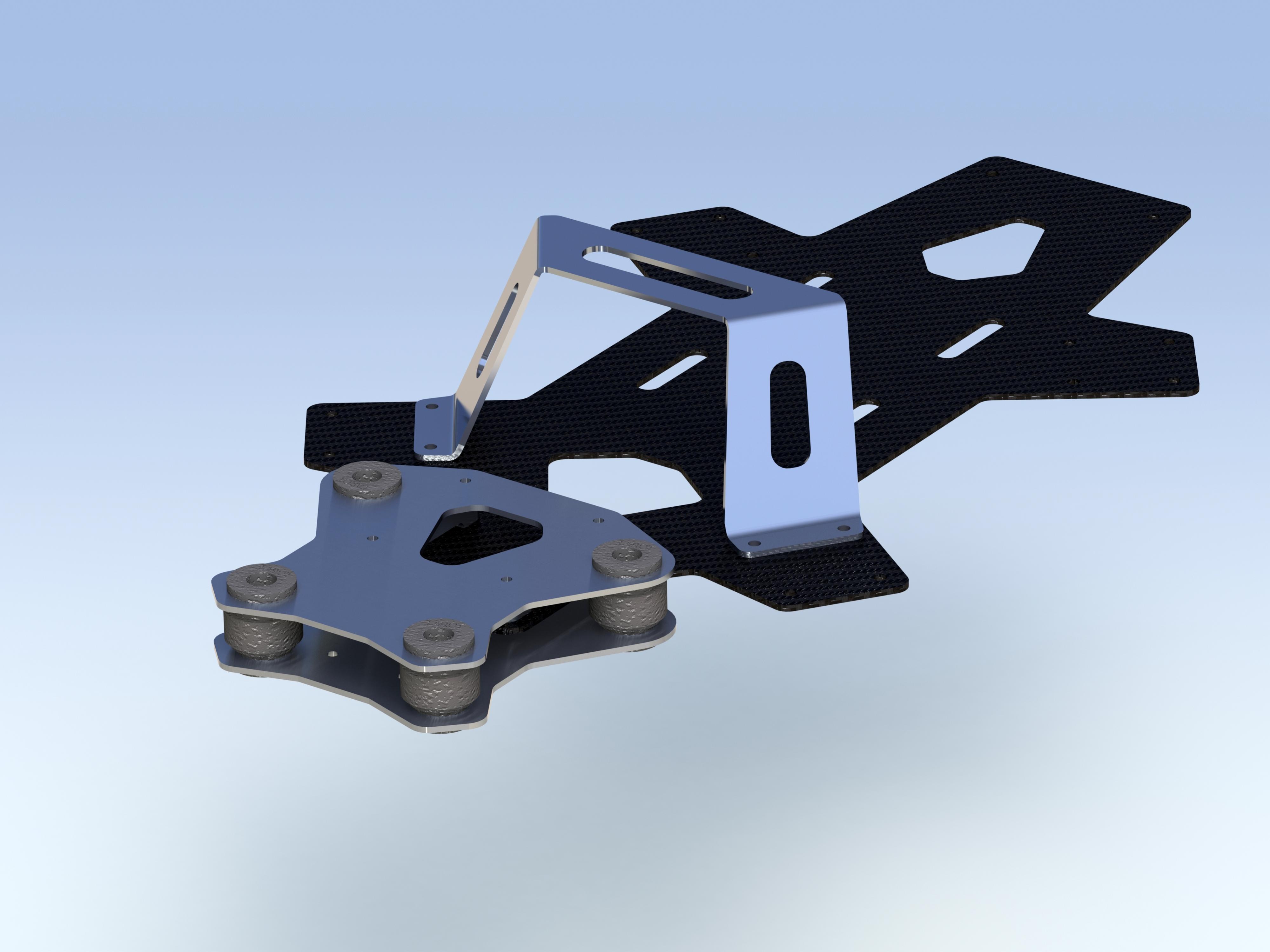

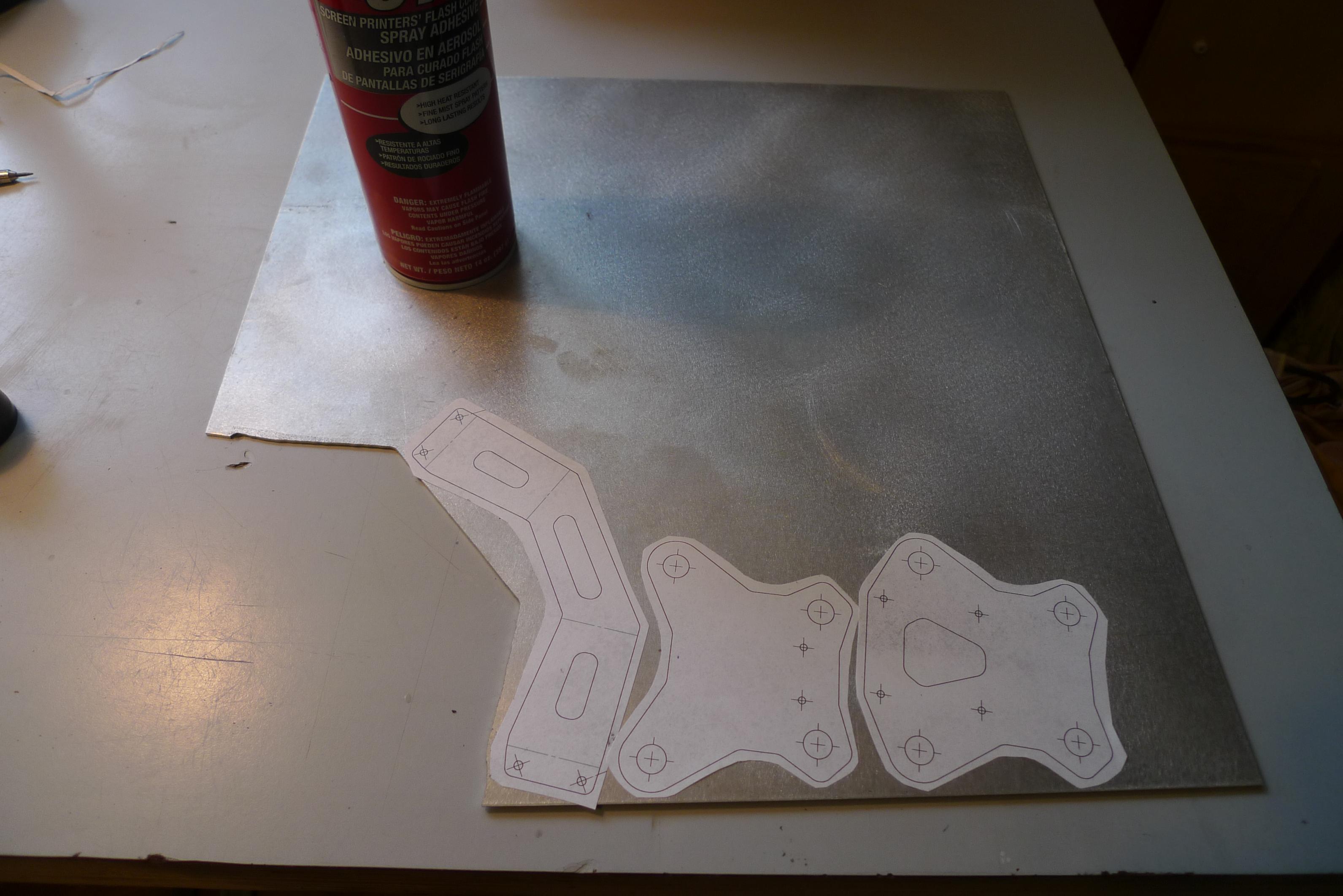

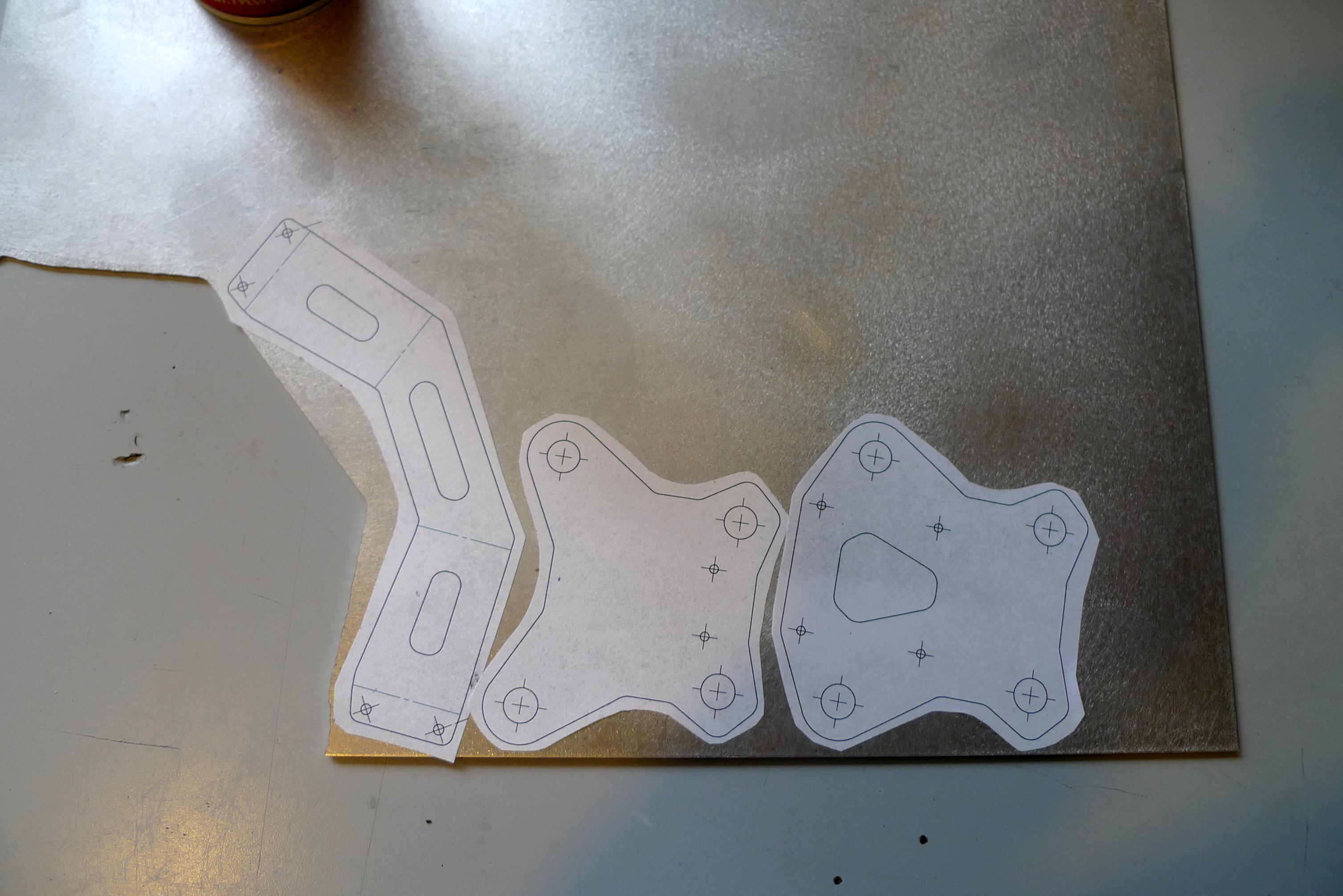

הדפסה, הדבקה וניסור דומה לדרך בה הכנתי את לוחות הקרבון, רק יותר נקי וכמעט לא שוחק את המשוריות. האלומיניום, חומר רך בעובי 1.5 מ"מ, קל לניסור וכיפוף. פלטות המצלמה עשויות מאלומיניום כי נגמר לי הקרבון וההזמנה החדשה נתקעה בדרכים. שני ספייסרים מאלומיניום מחברים את לוח המצלמה העליון לפלטה הראשית העליונה כדי להרים מעט את המצלמה ולהקשיח את החרטום. הגשר מתחבר לפלטה העליונה בנקודות החיבור של מחזיקי הזרועות. בין הפלטות מחברות גומיות משככות רעידות, יש לי כמה דרגות קשיות שונות לניסויים.
קובץ מצורף 122822קובץ מצורף 122823קובץ מצורף 122824

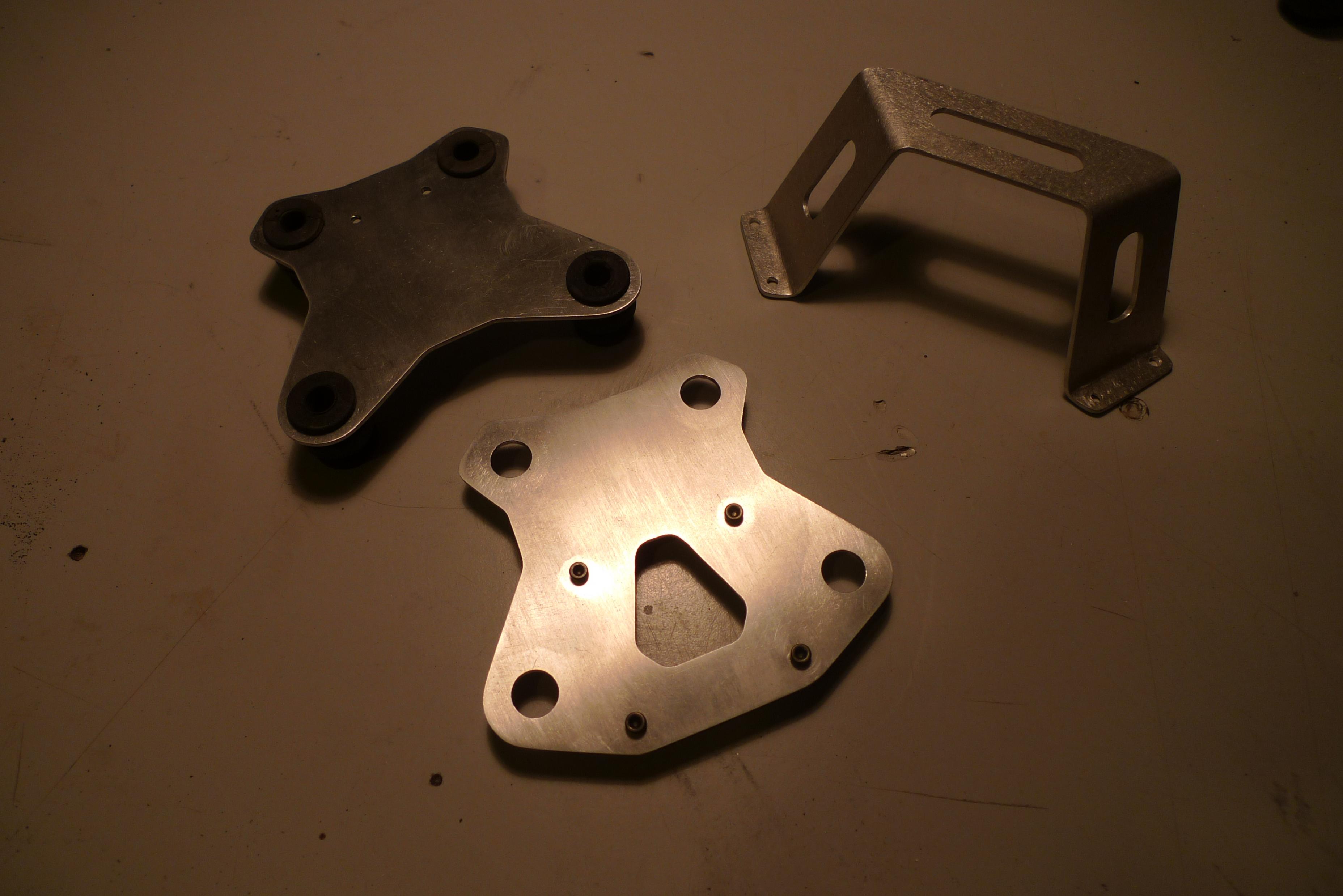

חיתוך, גימור וכיפוף.
קובץ מצורף 122826קובץ מצורף 122830קובץ מצורף 122827קובץ מצורף 122828קובץ מצורף 122829קובץ מצורף 122831

אפשר להתחיל בהרכבה.

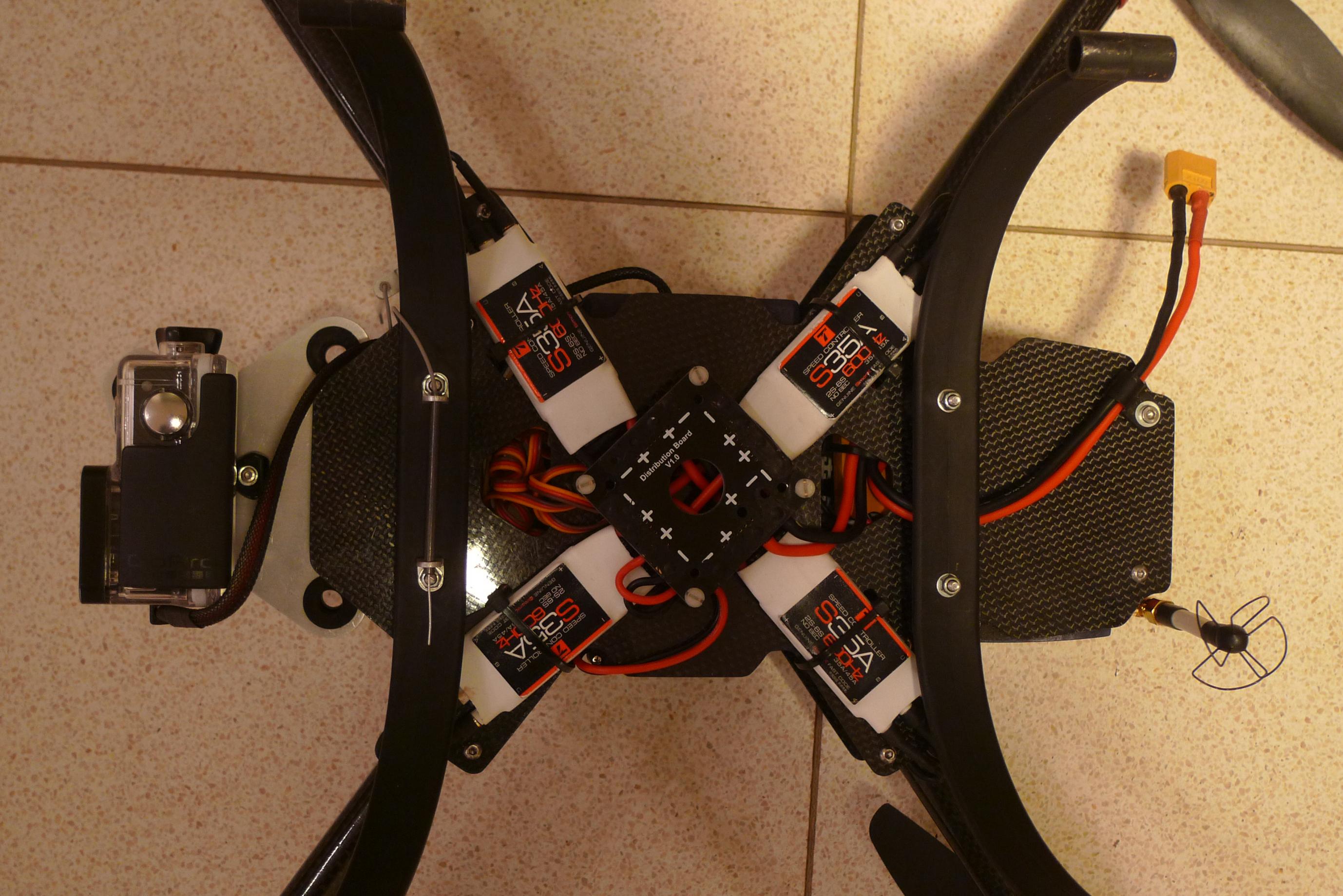

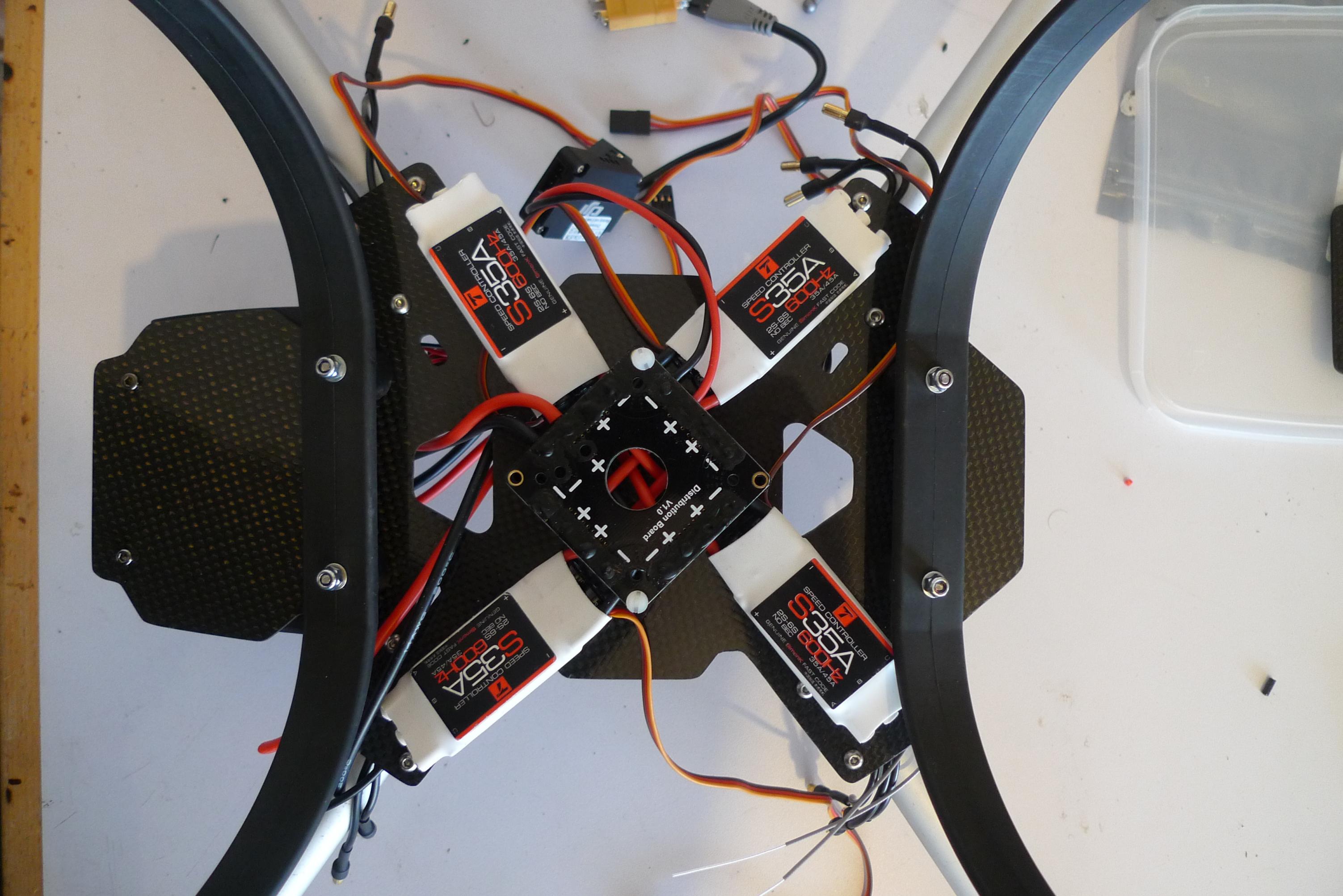

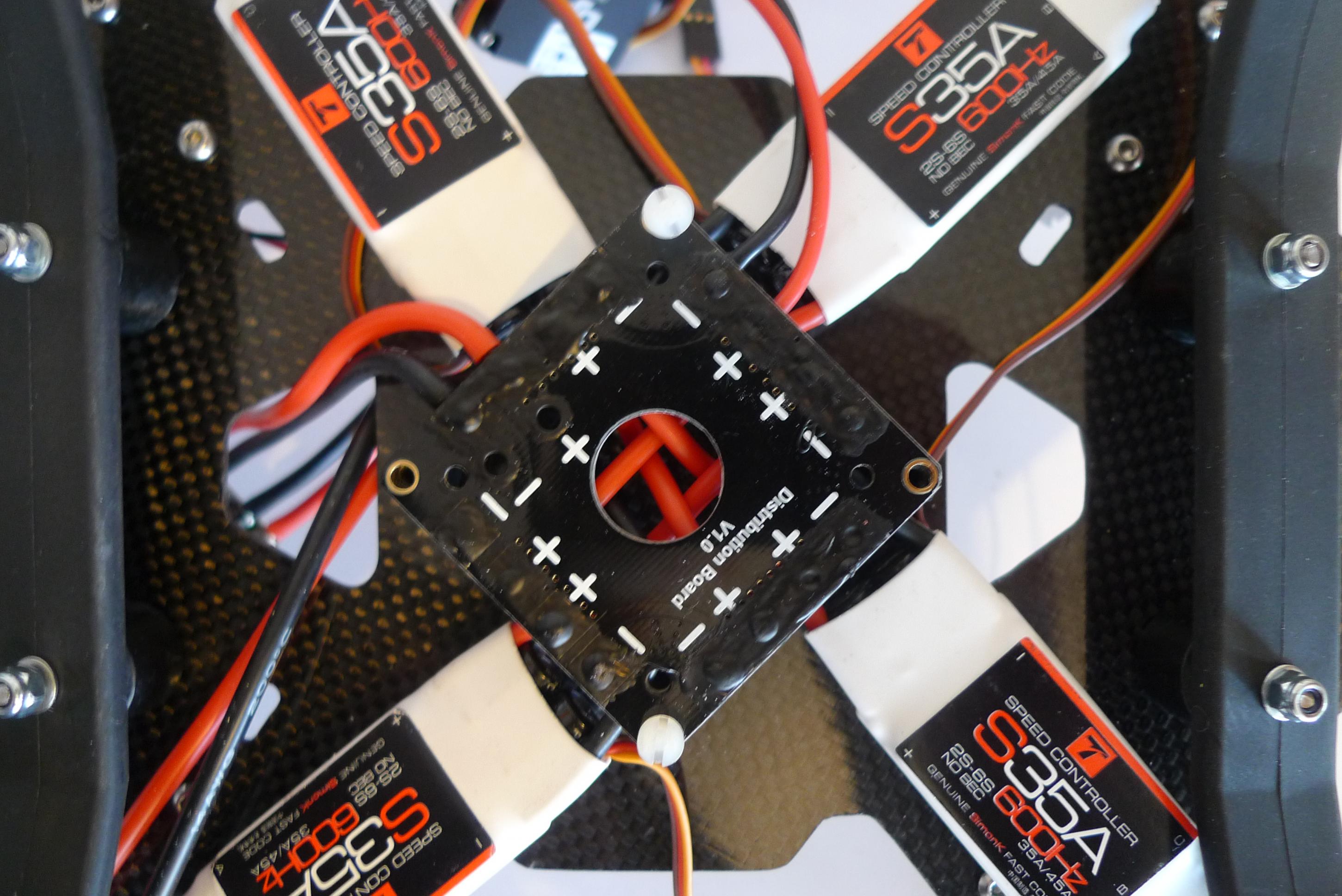

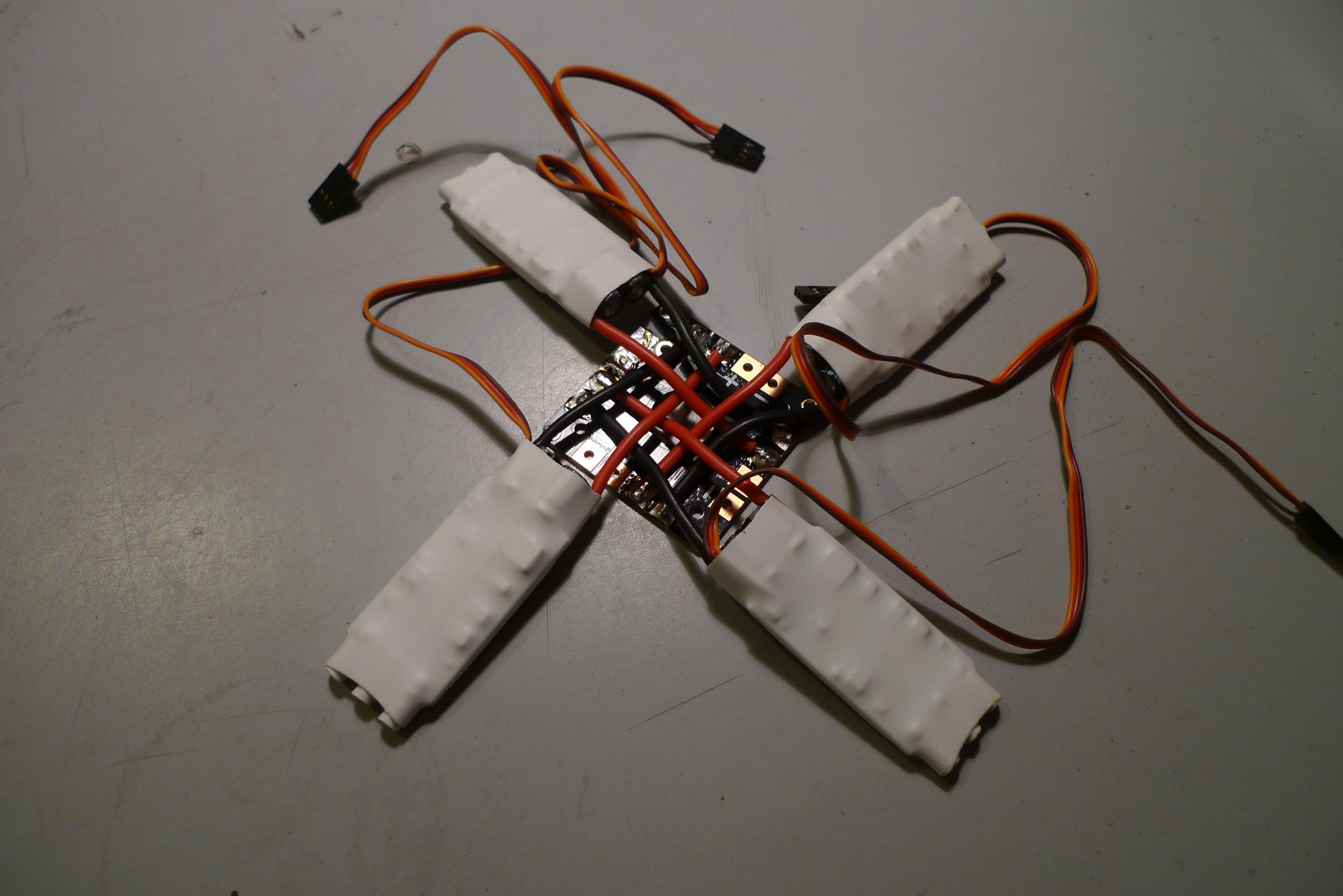

בקרי מהירות מולחמים ללוח חלוקה קטן שיורכב בגחון, על ספייסרים מפלסטיק. החיבור בהצלבה כדי לשמור מעט אורך לכבלים ולאפשר גמישות במיקום.
קובץ מצורף 122907קובץ מצורף 122908קובץ מצורף 122909

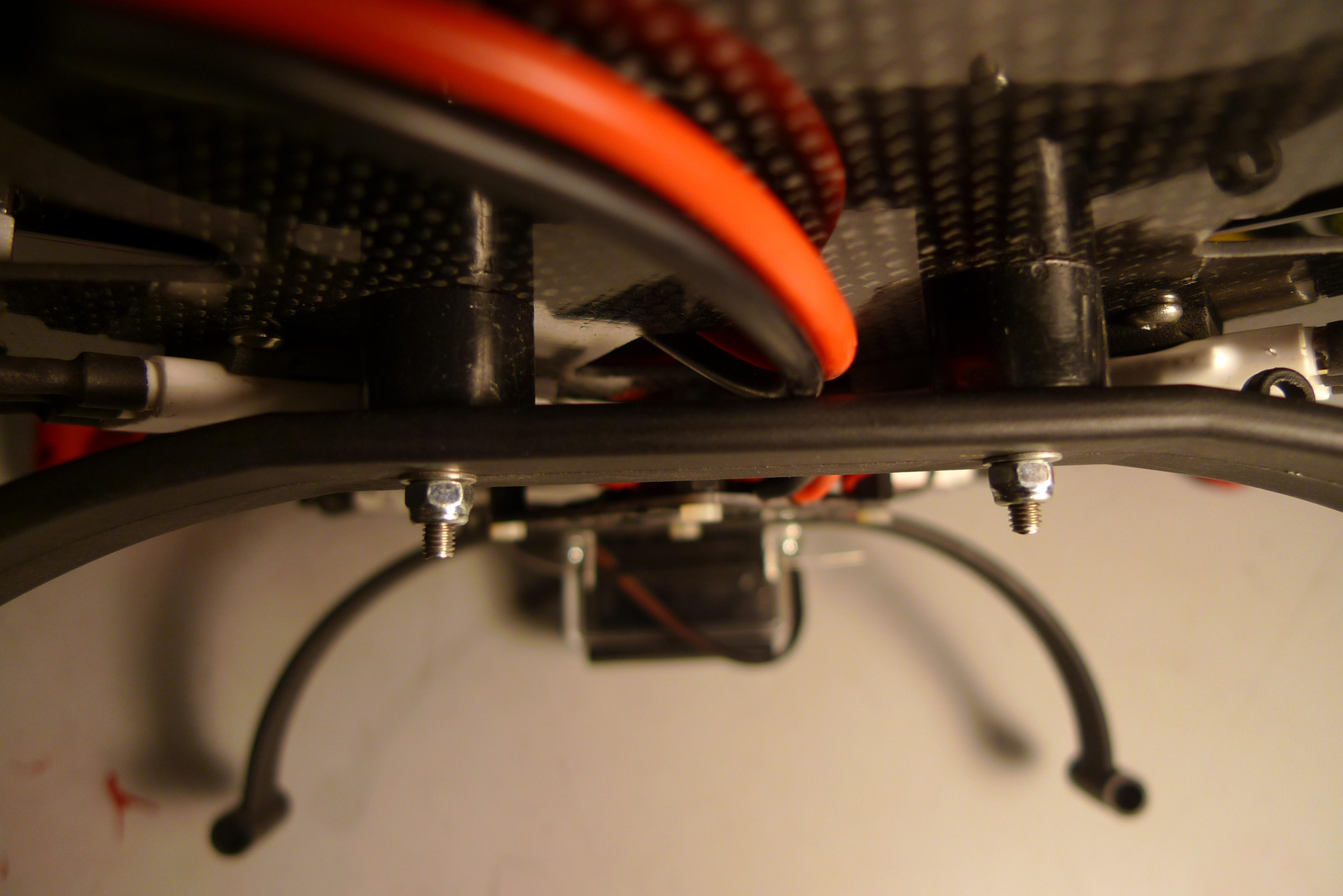

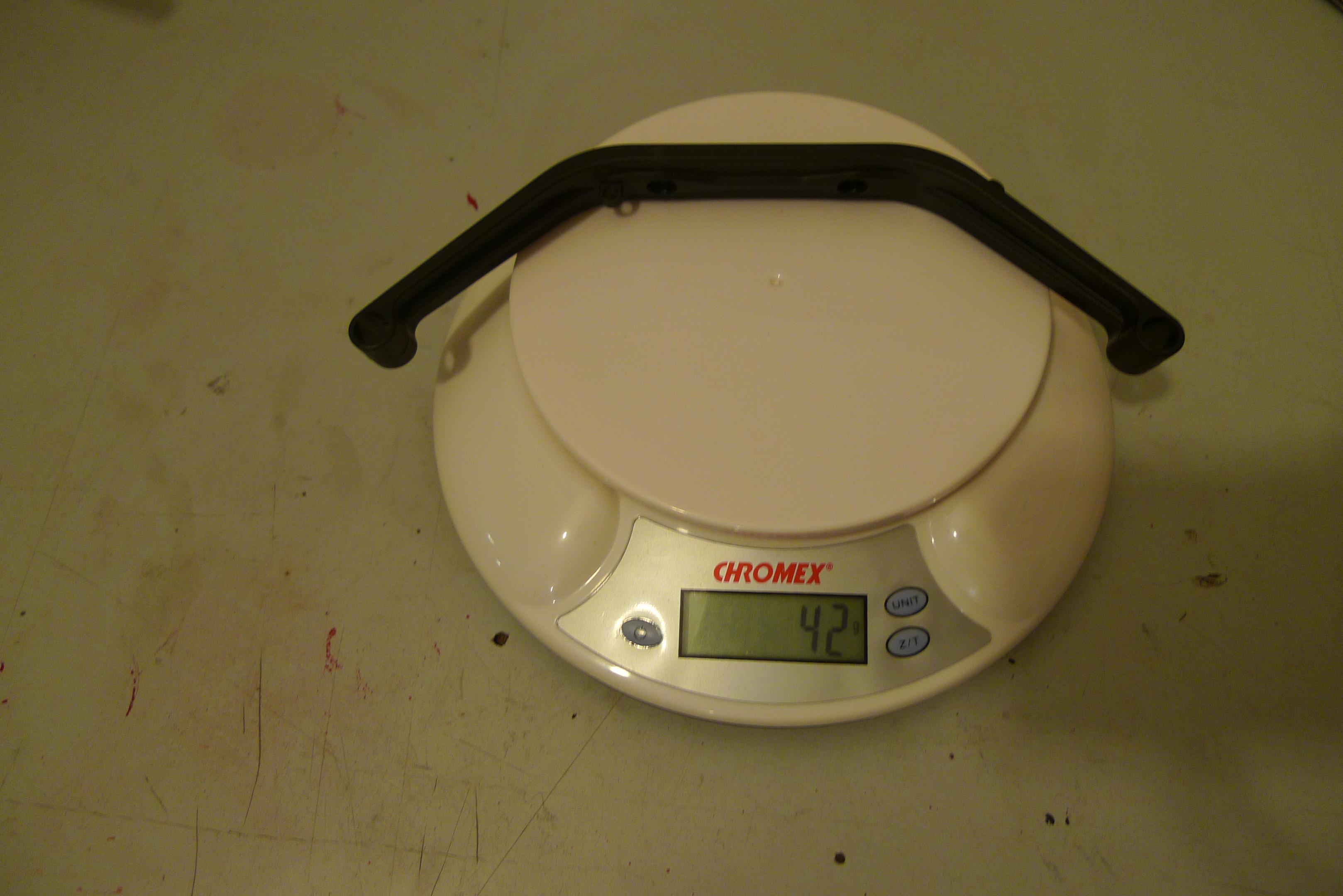

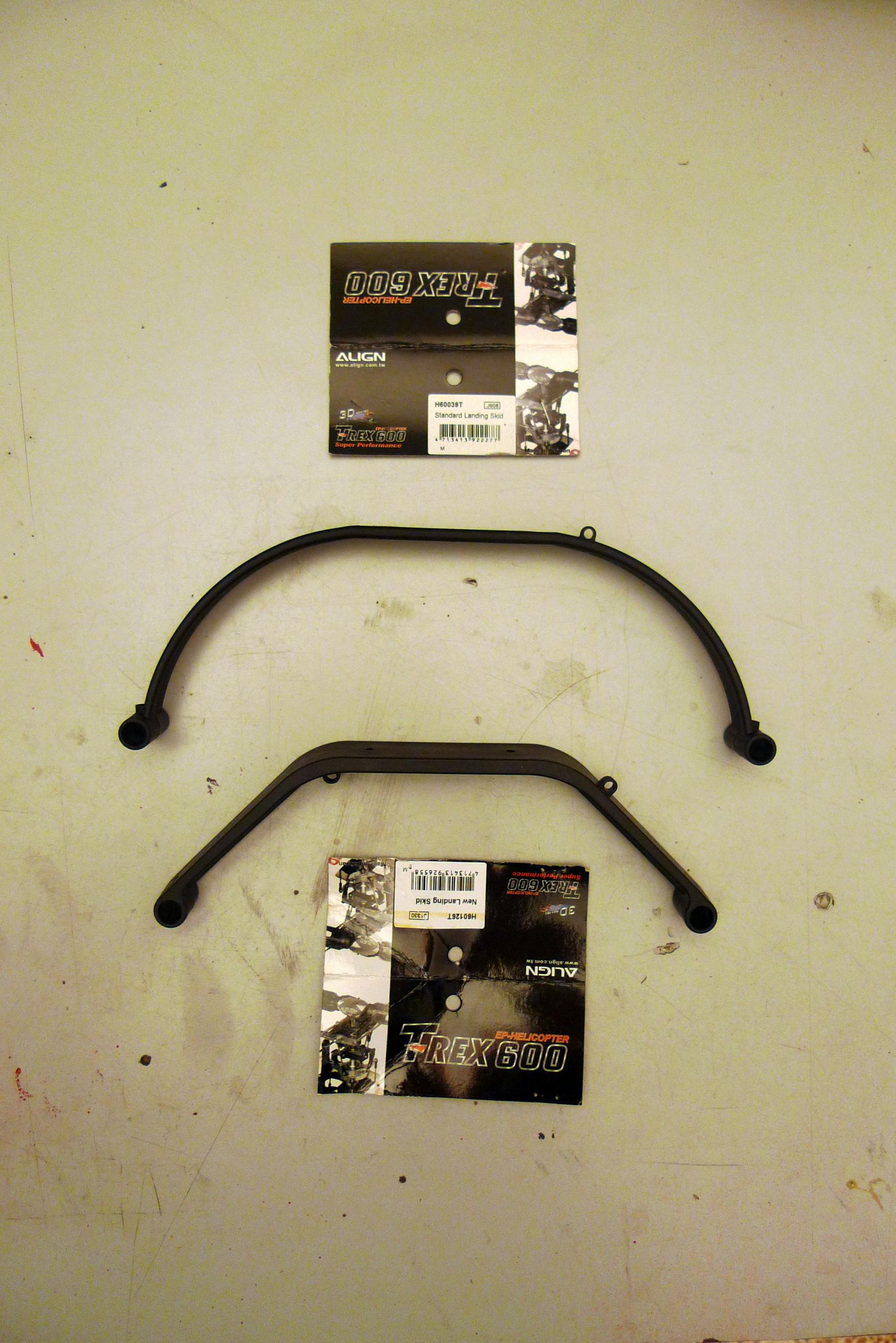

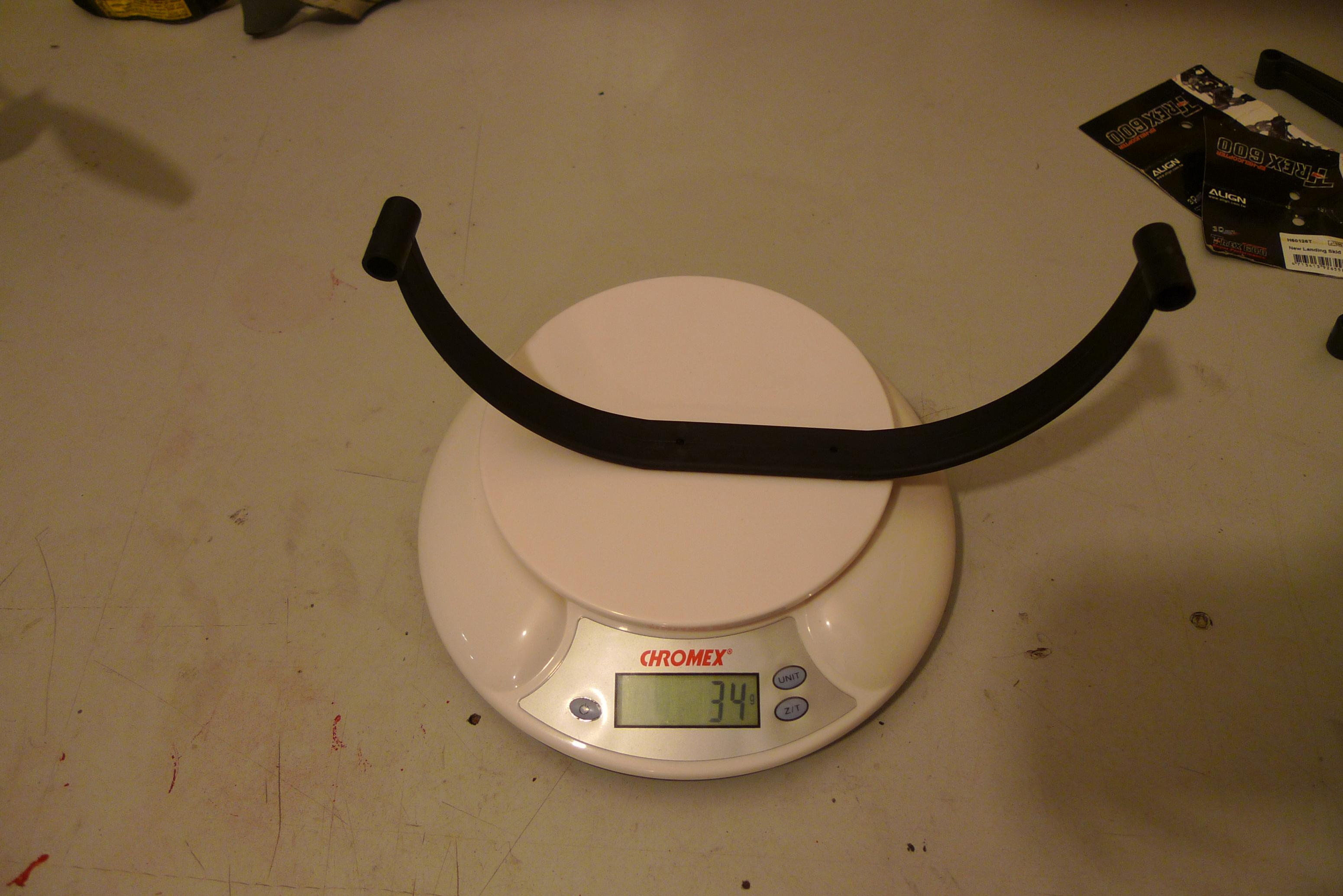

לכני נחיתה אני משתמש באלה Align standard 600 size . ניסיתי גם את הדגם החדש יותר, אך אלו עדיפים בעיני כי הם גבוהים יותר, דקים וגמישים ומשככים לא רע נחיתות קשות והתרסקויות. הם מחוברים לפלטה התחתונה דרך ספייסרים, שמוסיפים מעט גובה ומאפשרים להעביר ביניהם חוטים וכד'.
קובץ מצורף 122910קובץ מצורף 122911קובץ מצורף 122912קובץ מצורף 122913

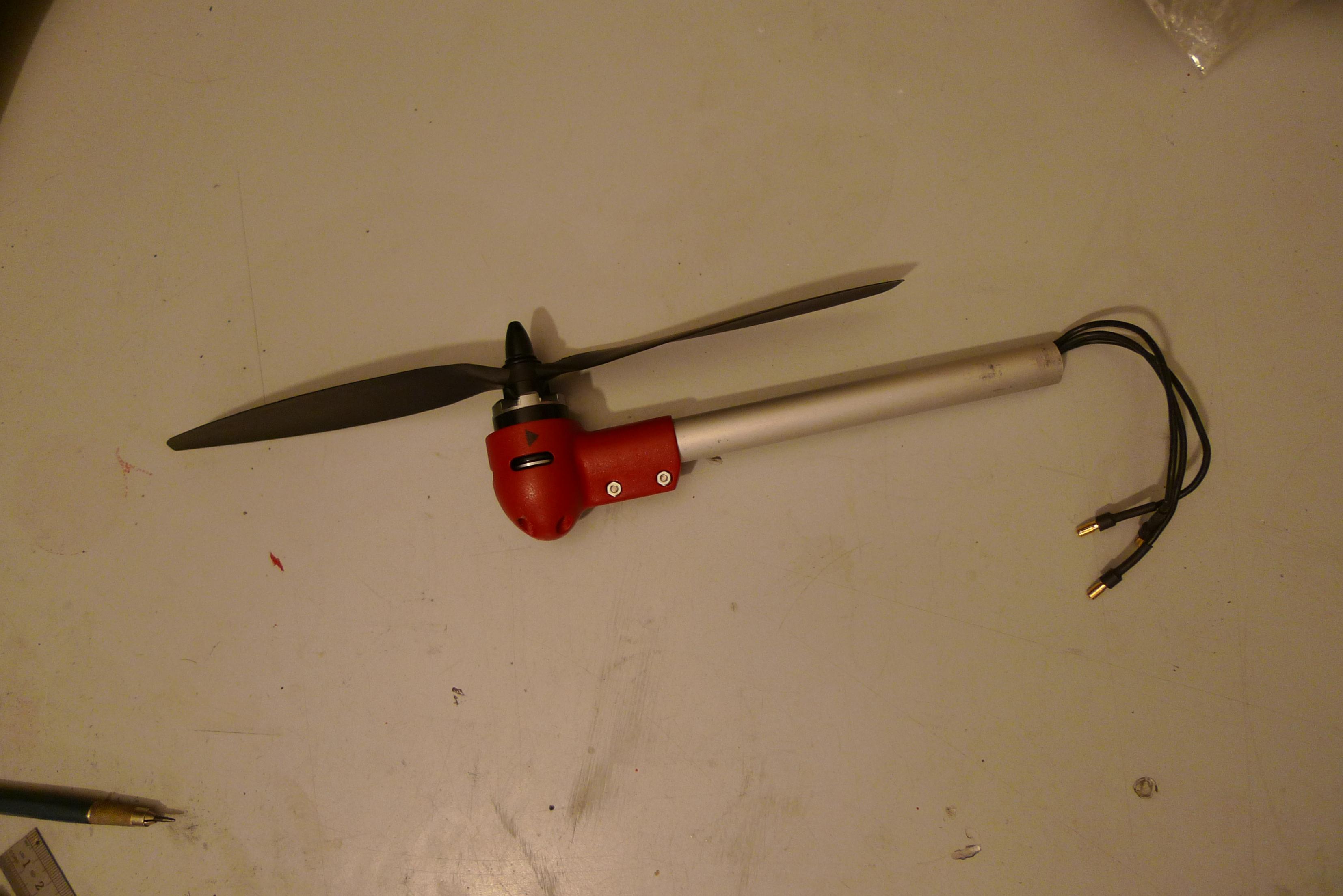

השחלת כבלי המנועים דרך הצינורות לבקרים. צינורות הקרבון מתעכבים, כרגיל, בדואר ובנתיים אני משתמש באלומיניום.
קובץ מצורף 122914

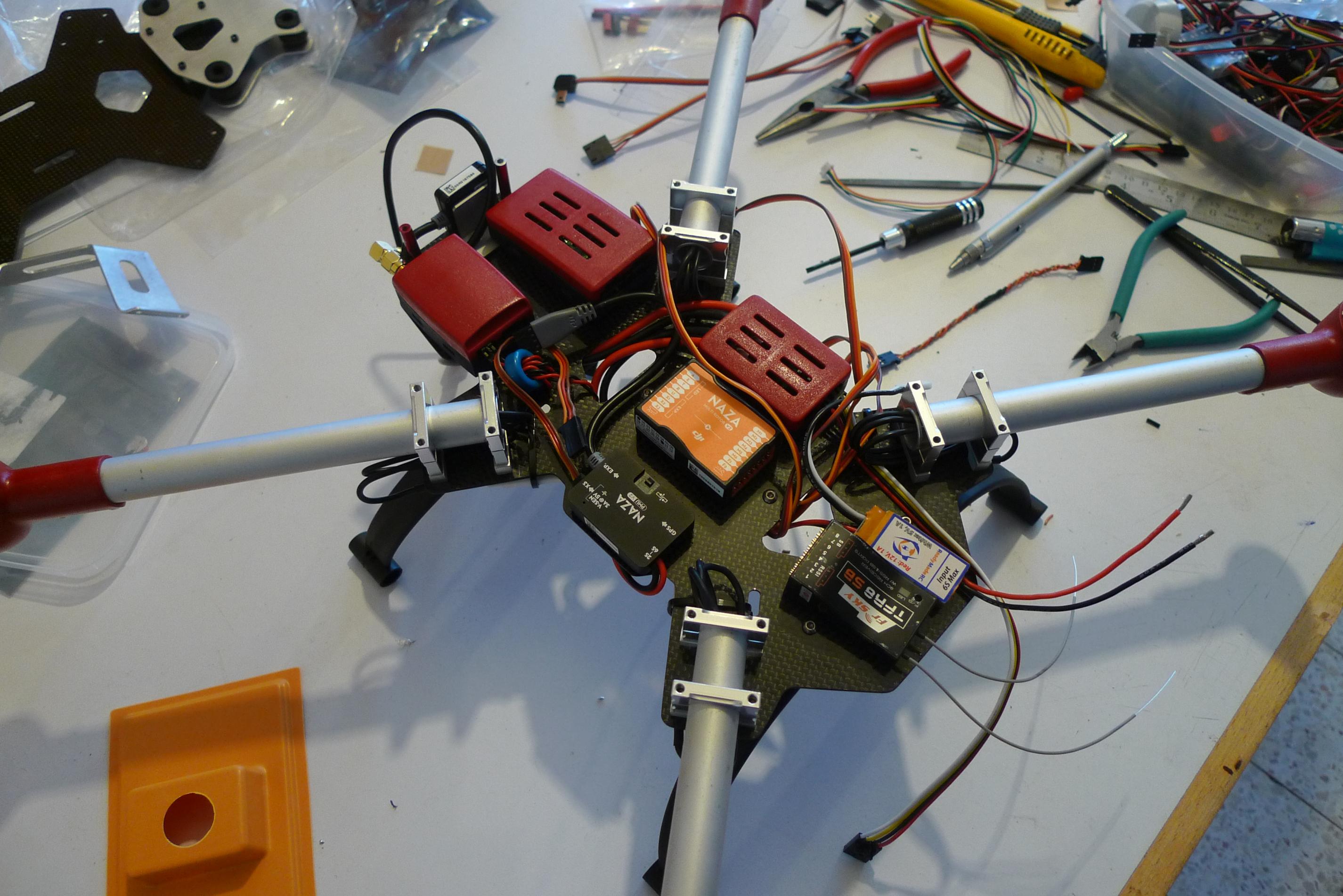

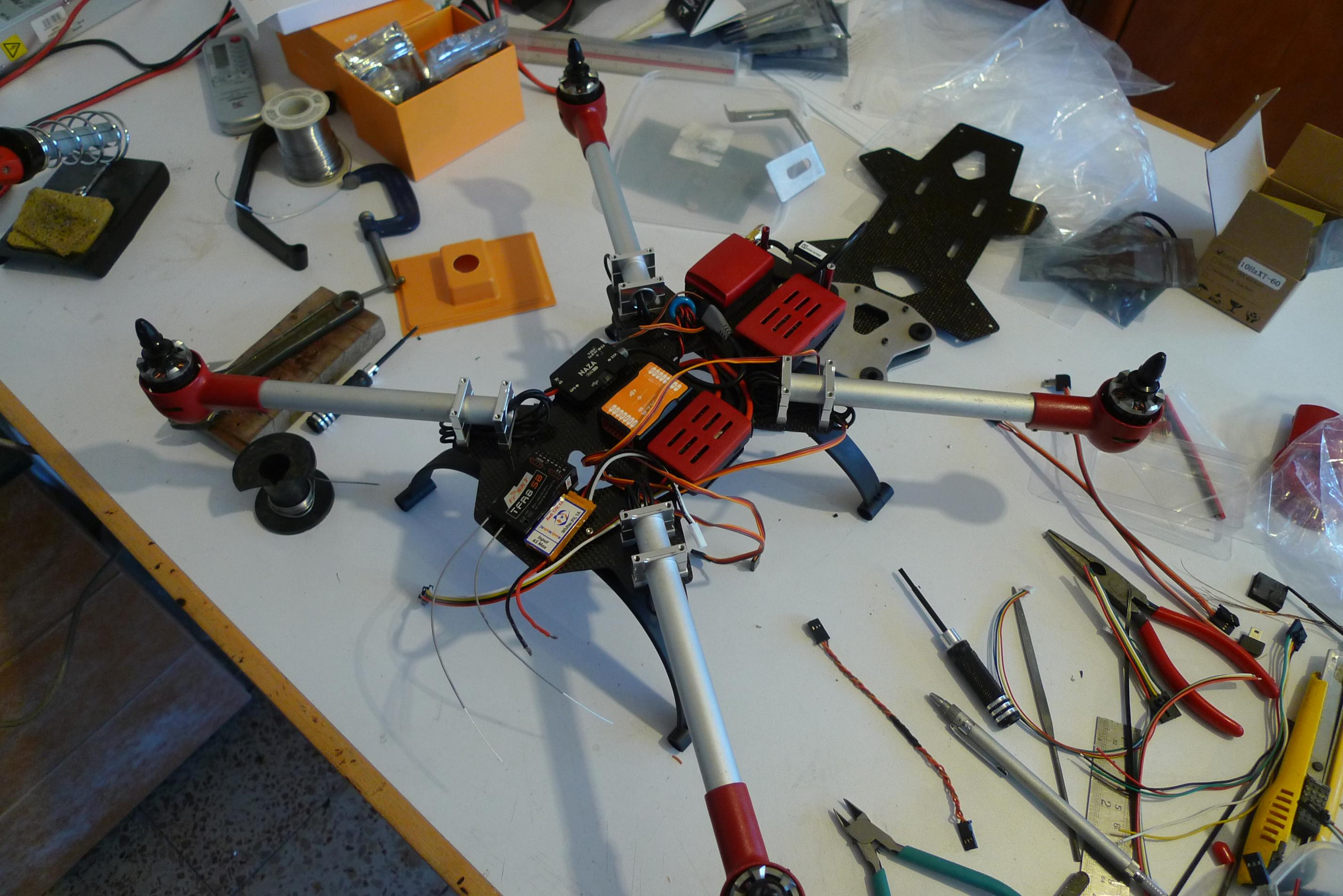

מתחיל לקבל צורה.
קובץ מצורף 122915קובץ מצורף 122916קובץ מצורף 122917

בערך כשסיימתי להרכיב הכל ולהתחיל הרצות, הגיעו צינורות הקרבון, בחזרה לעבודה.

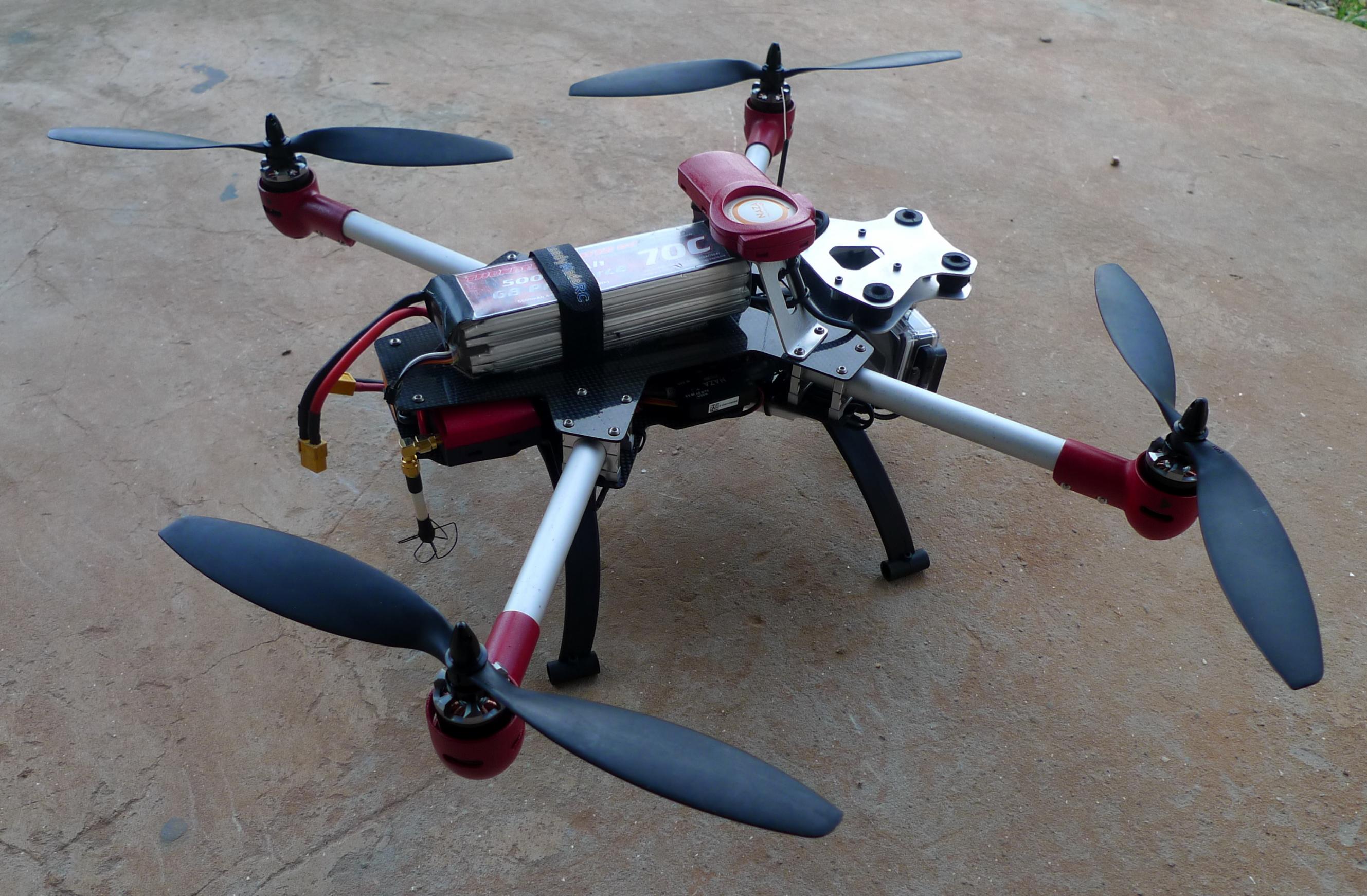

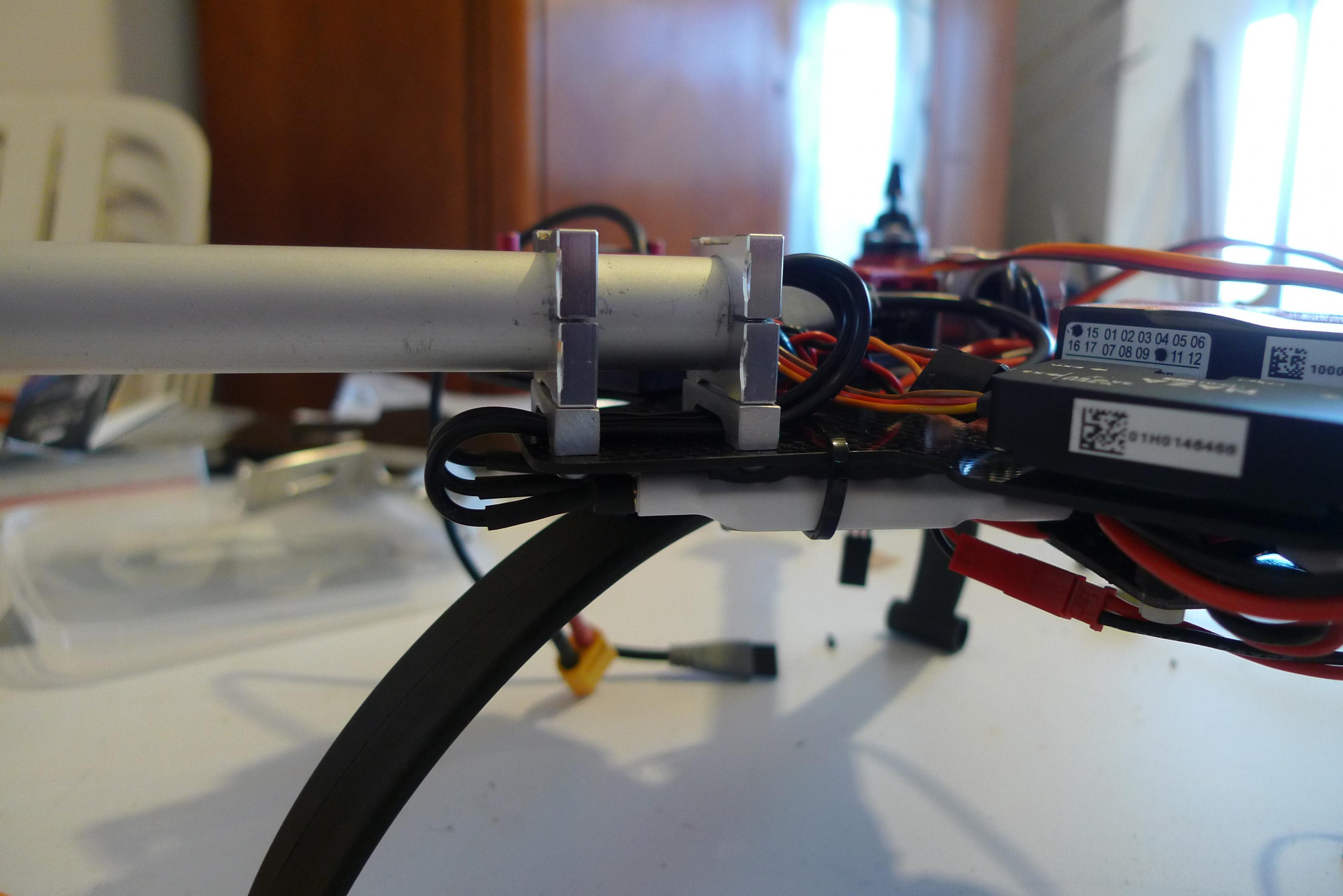

זו התמונה היחידה שיש לי עם צינורות אלומיניום.
קובץ מצורף 123380

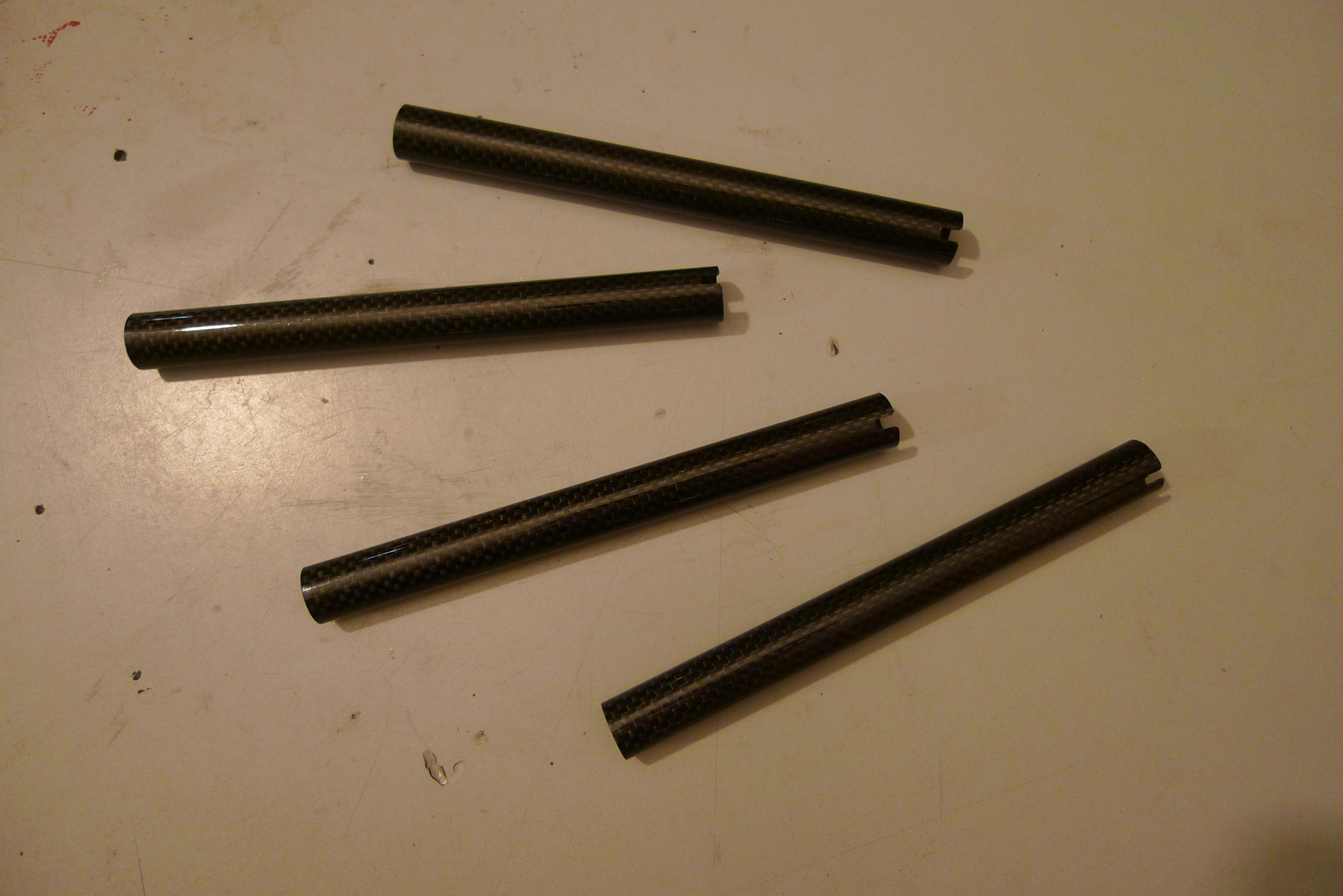

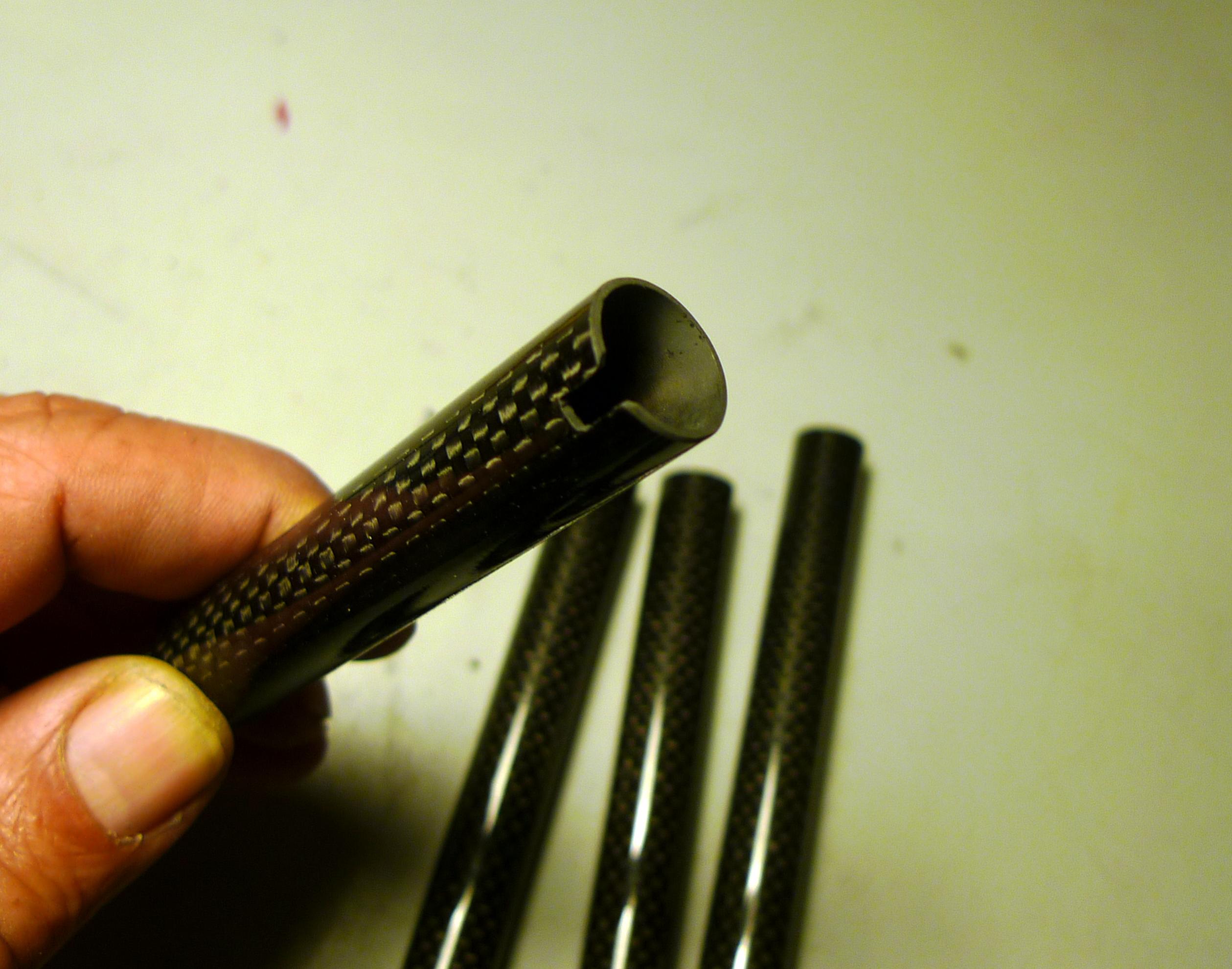

הצינורות בקוטר 16 מ"מ, עובי דופן 1 מ"מ. השגם בקצה מתאים לבליטה שתכננתי בתושבת מנוע ומונע סיבוב שלה על הצינור.
קובץ מצורף 123381קובץ מצורף 123382

צנורות האלומיניום בקוטר זהה, עובי דופן 1.5 מ"מ. הקרבון קשיחים יותר.

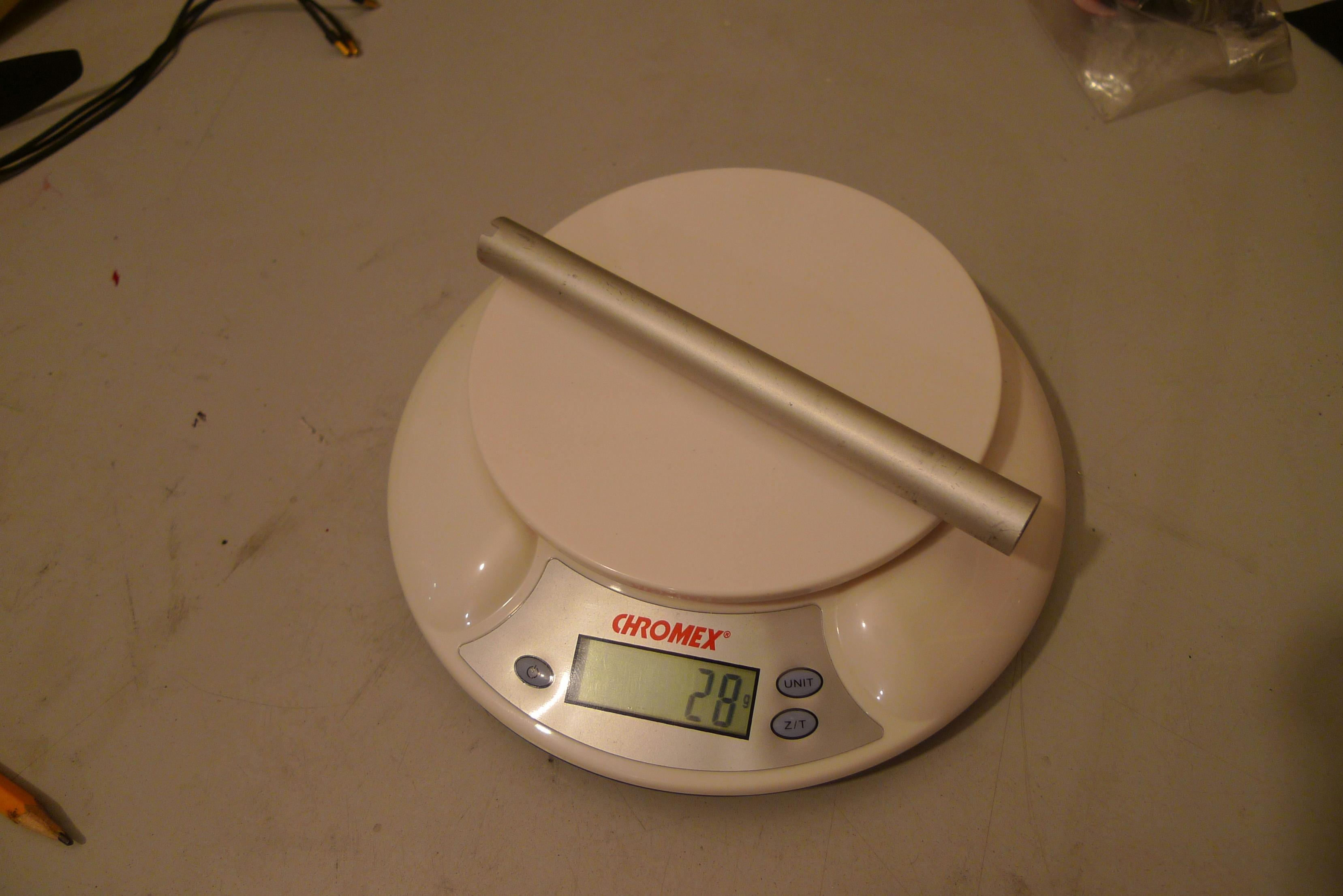

כאן אפשר לראות את הבדלי המשקל.
קובץ מצורף 123383קובץ מצורף 123384

המשך הרכבה.
קובץ מצורף 123386קובץ מצורף 123387

מודול הלד של הנאזה מורכב על זוית אלומיניום בזנב.
קובץ מצורף 123388

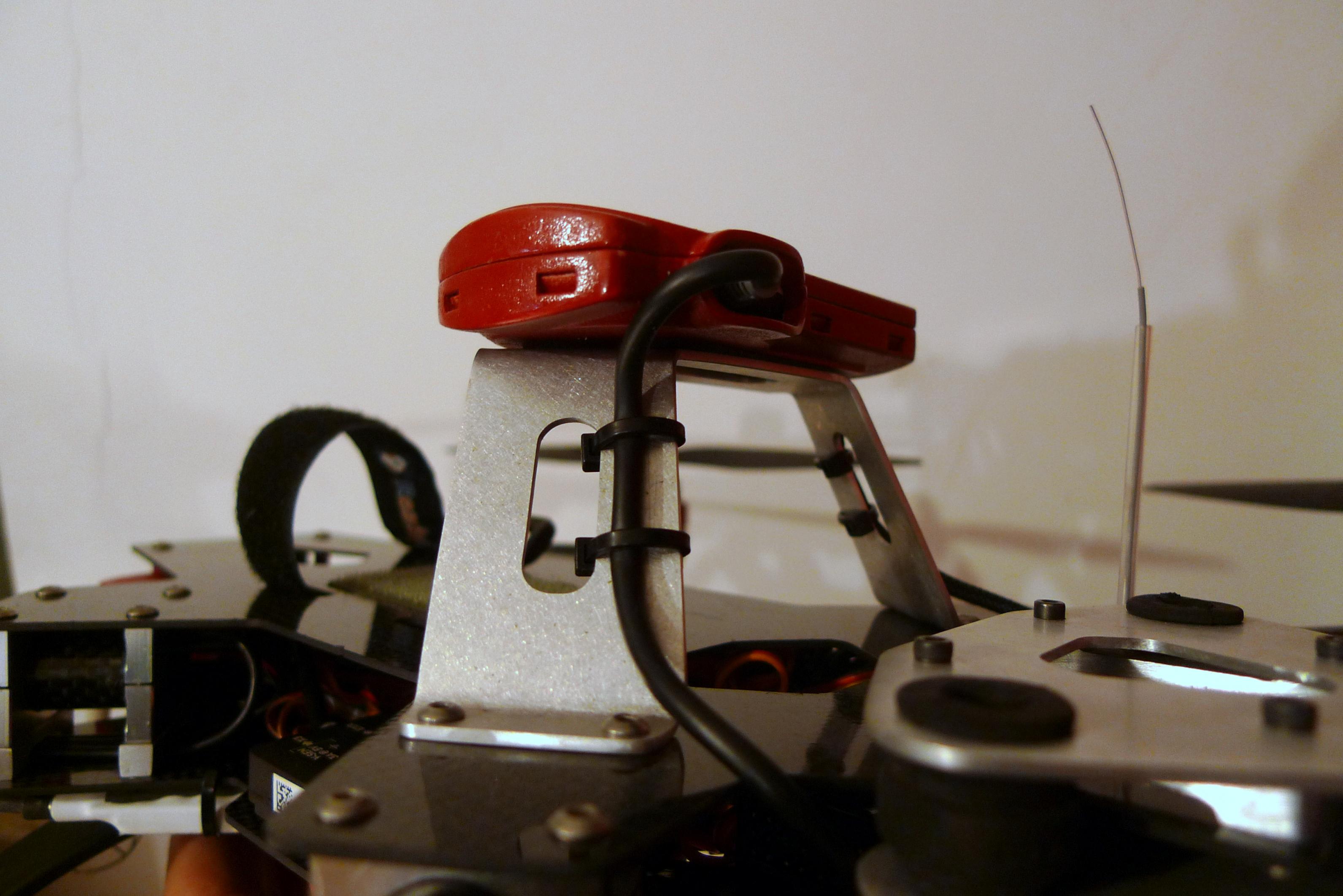

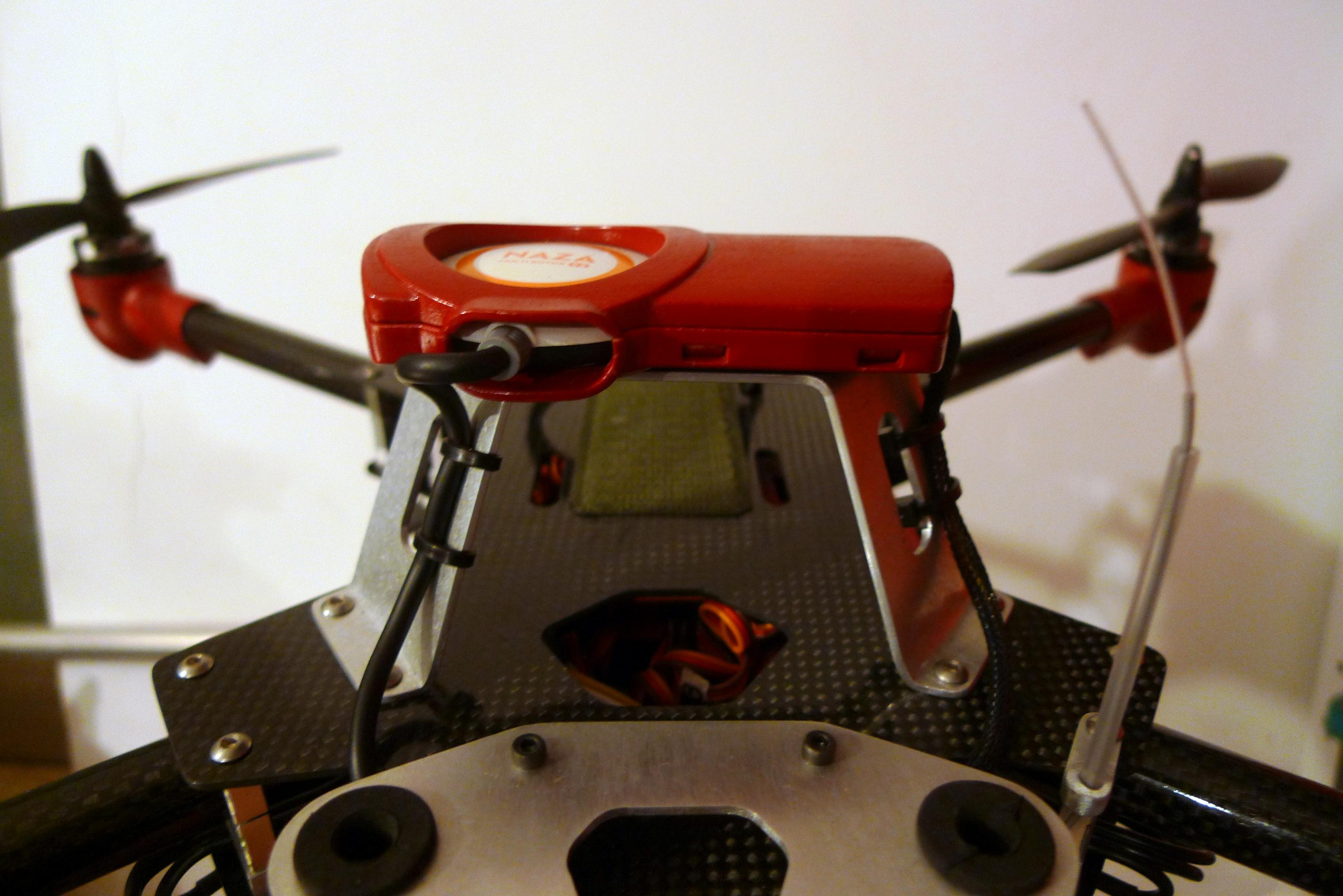

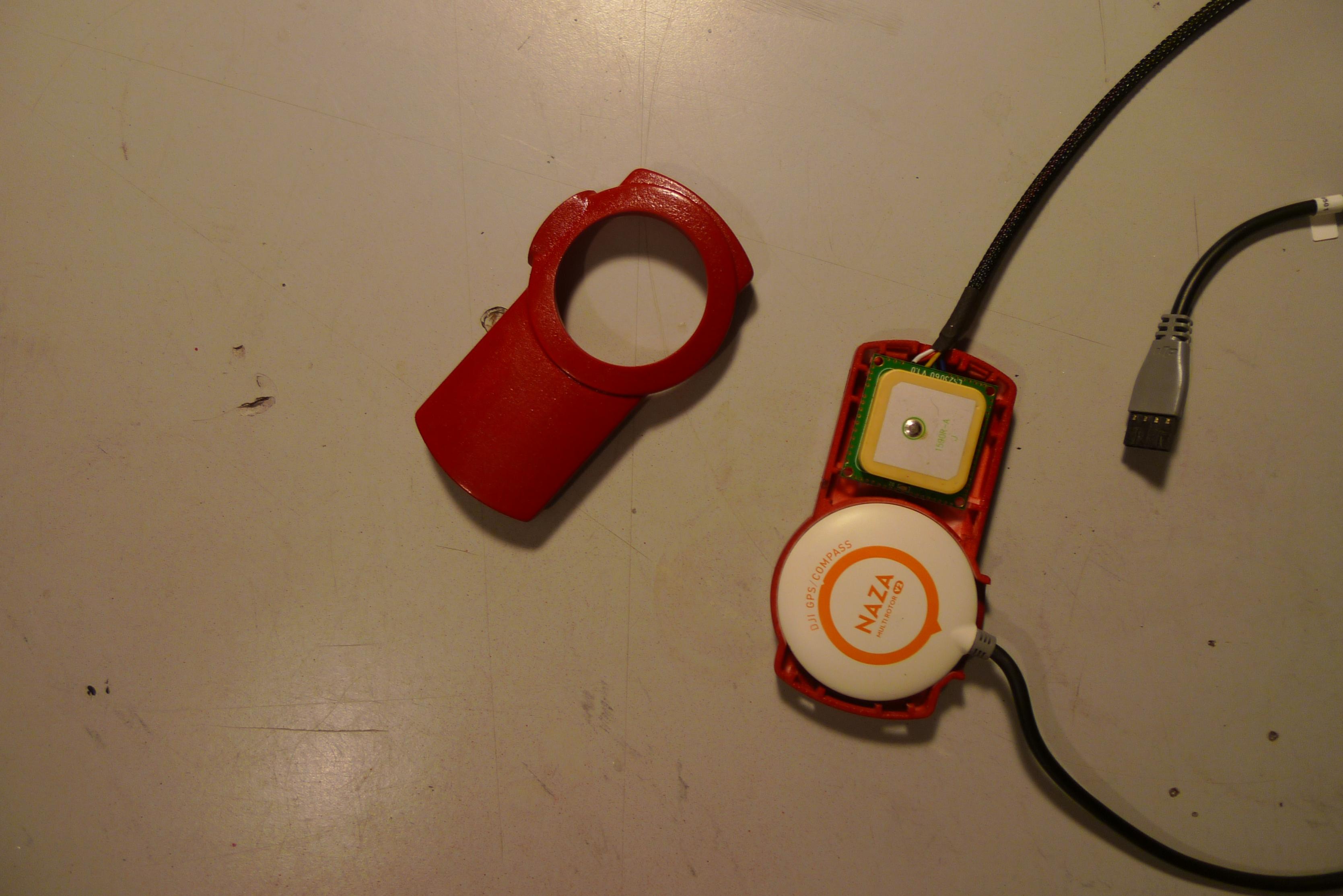

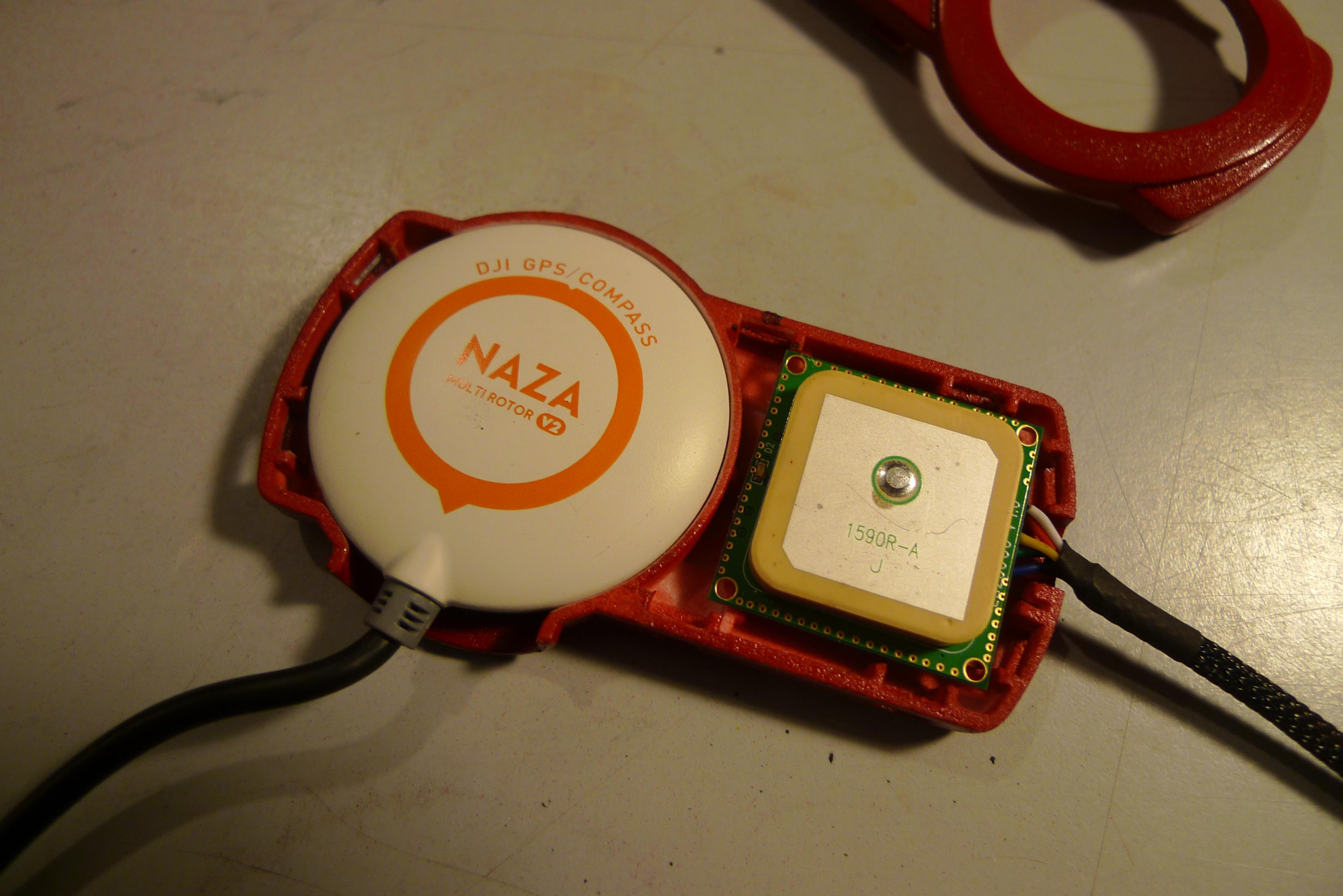

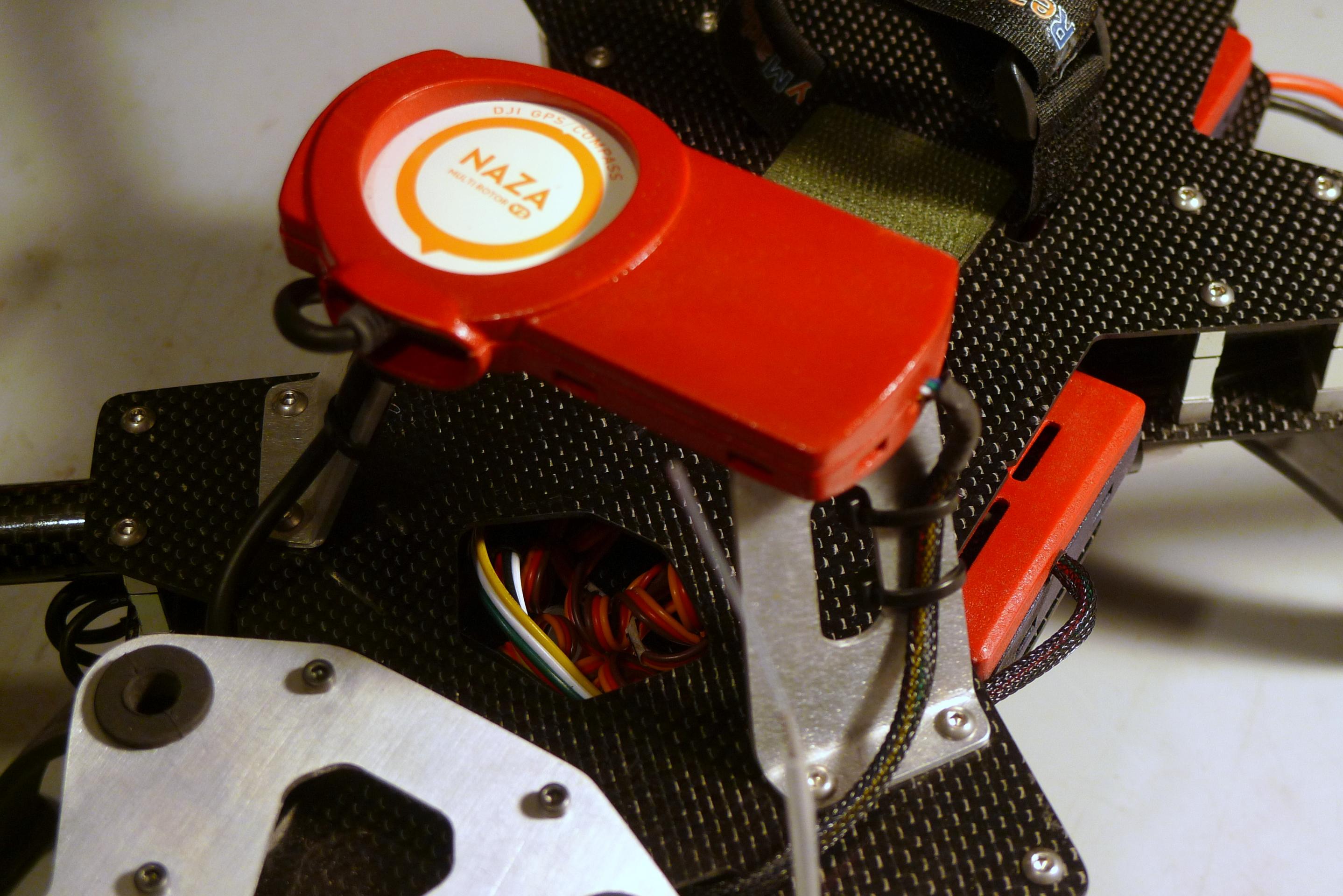

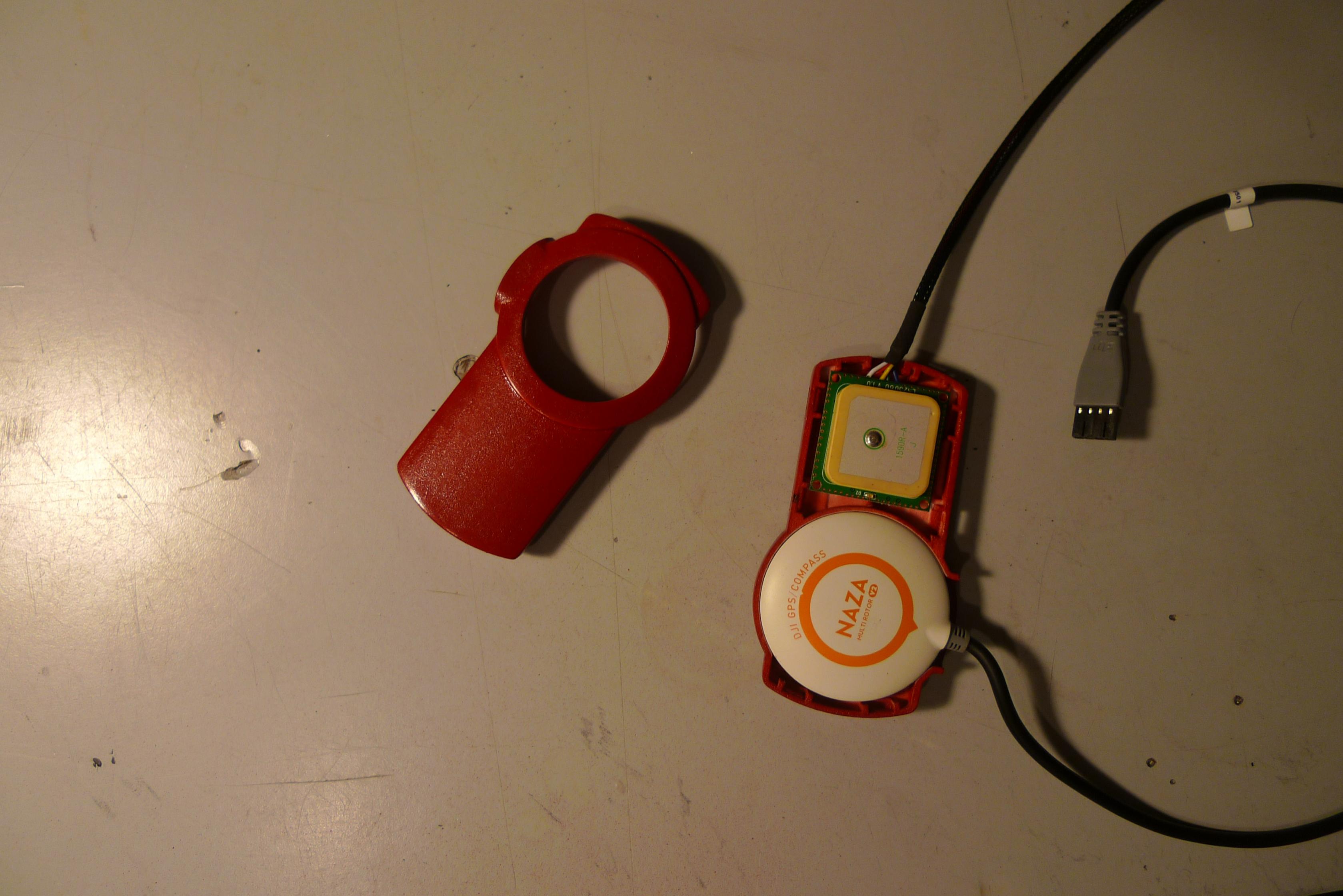

גשר אנטנות GPS
קובץ מצורף 123389קובץ מצורף 123390קובץ מצורף 123391קובץ מצורף 123392

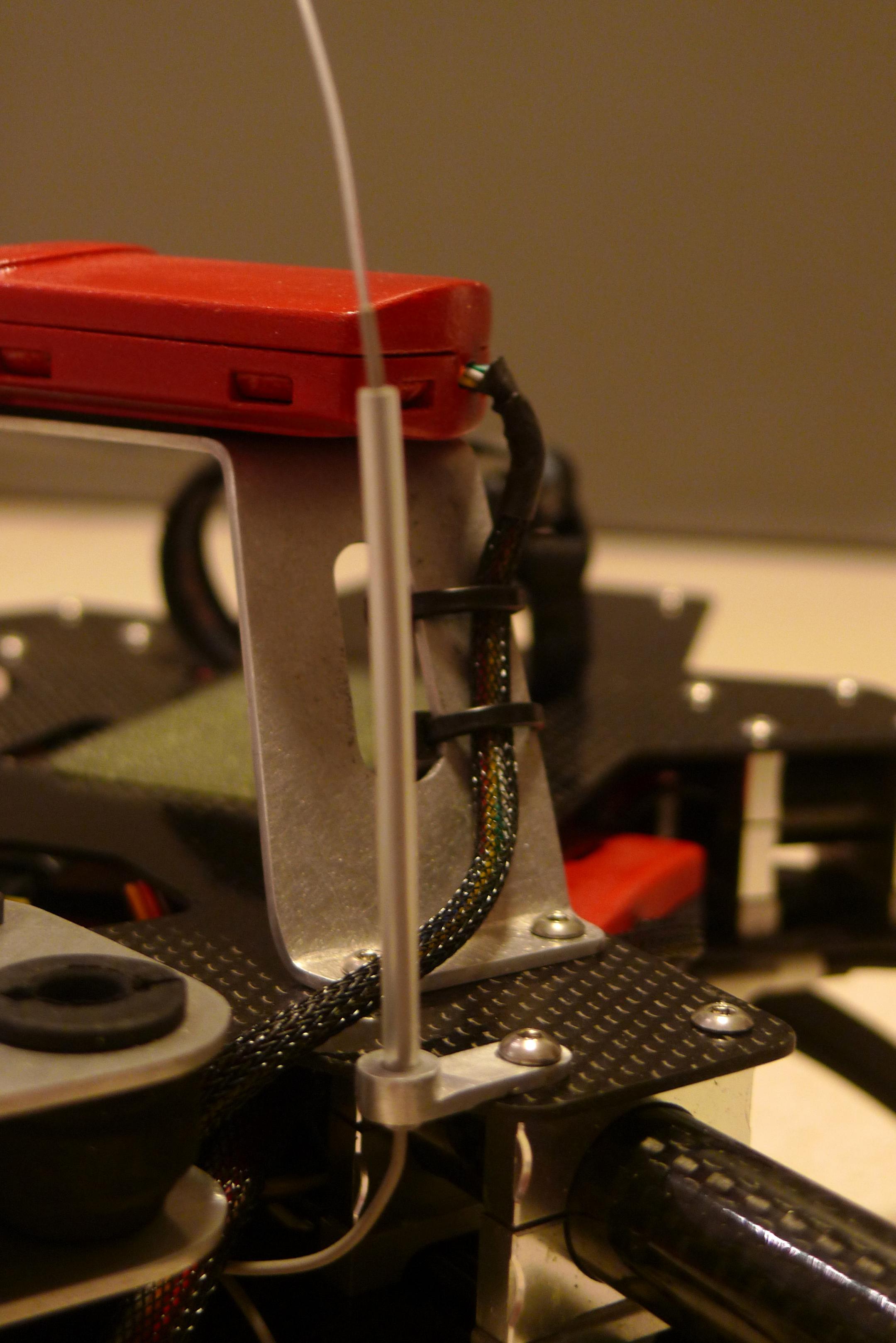

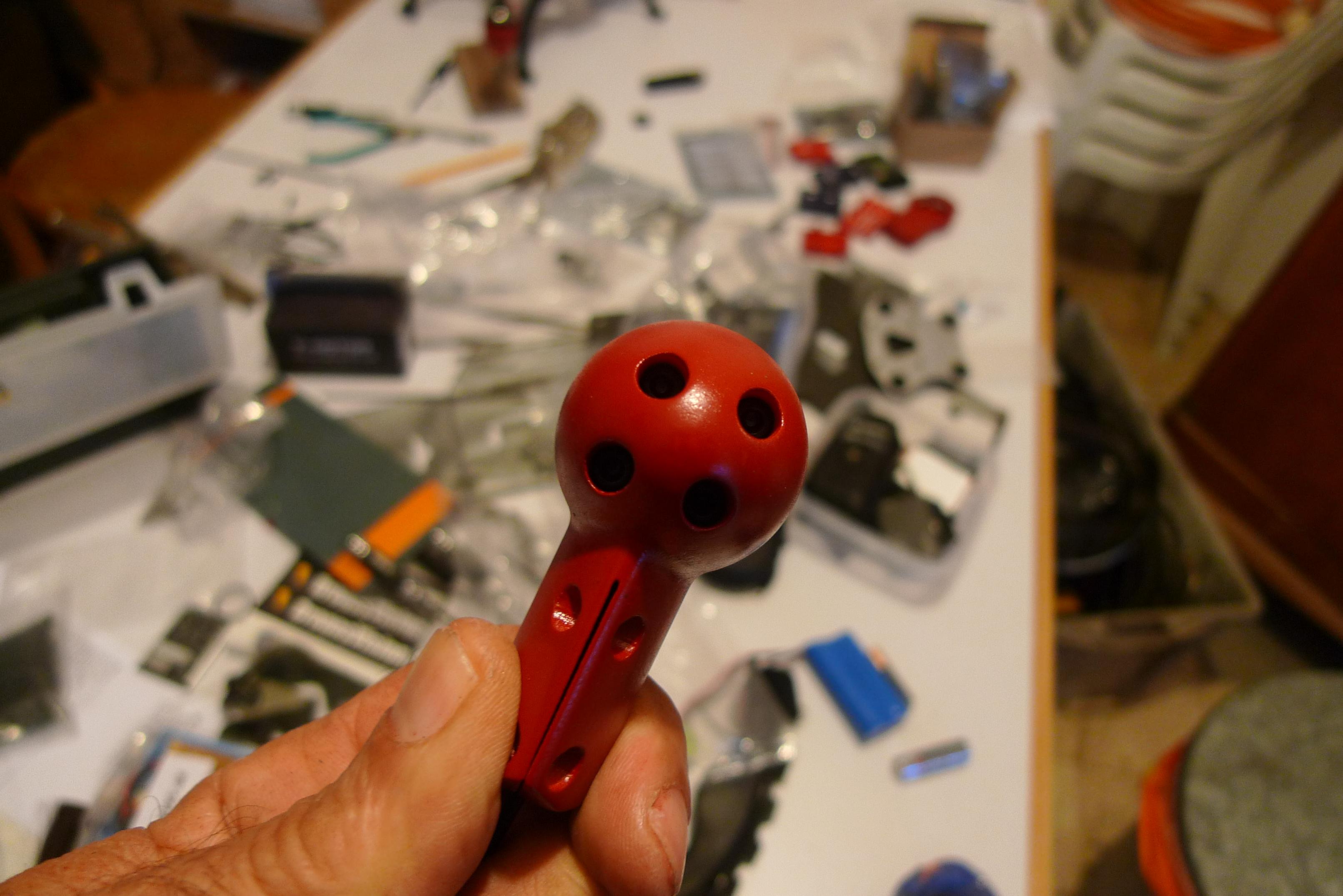

אנטנות מקלט רדיו.
קובץ מצורף 123393קובץ מצורף 123394

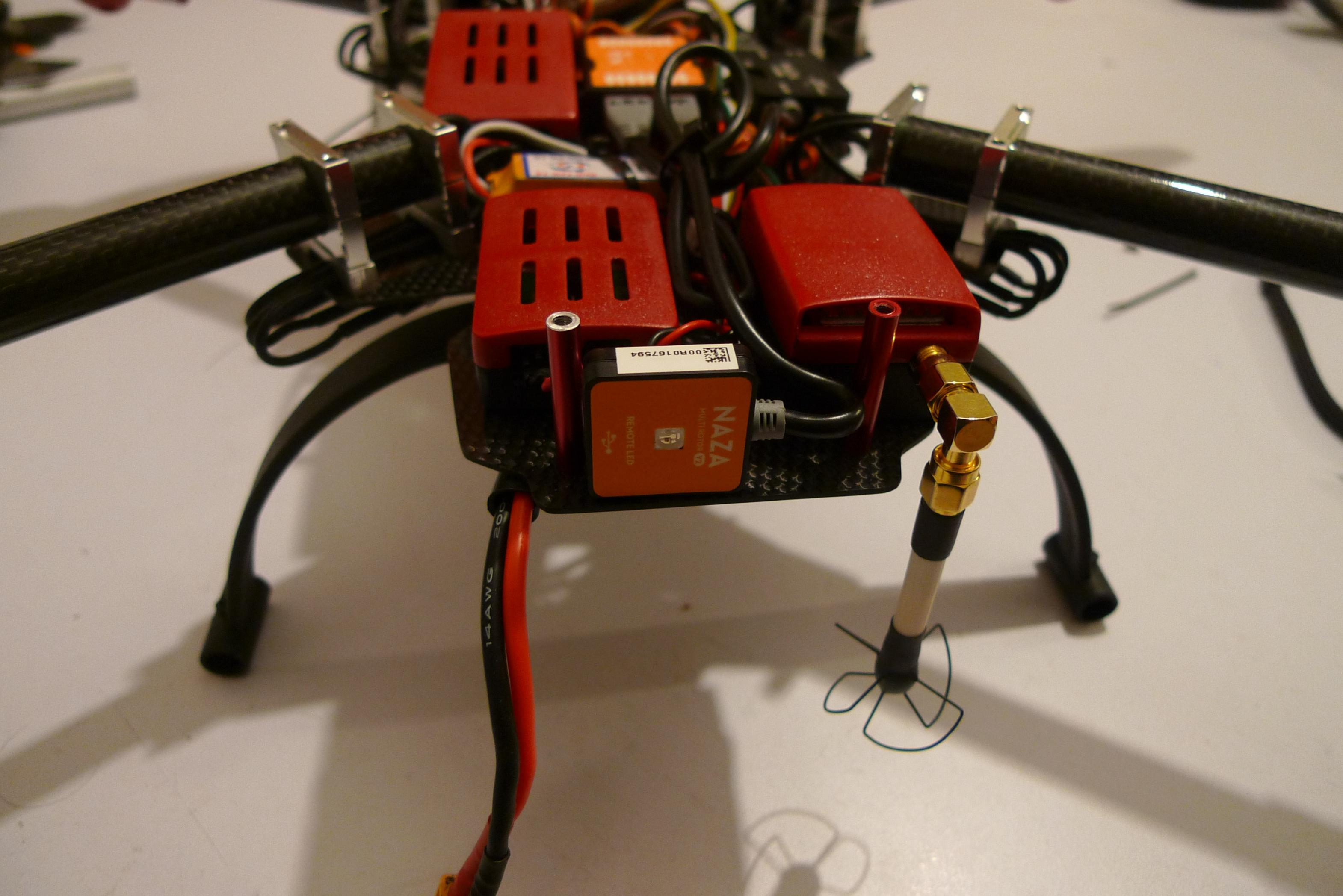

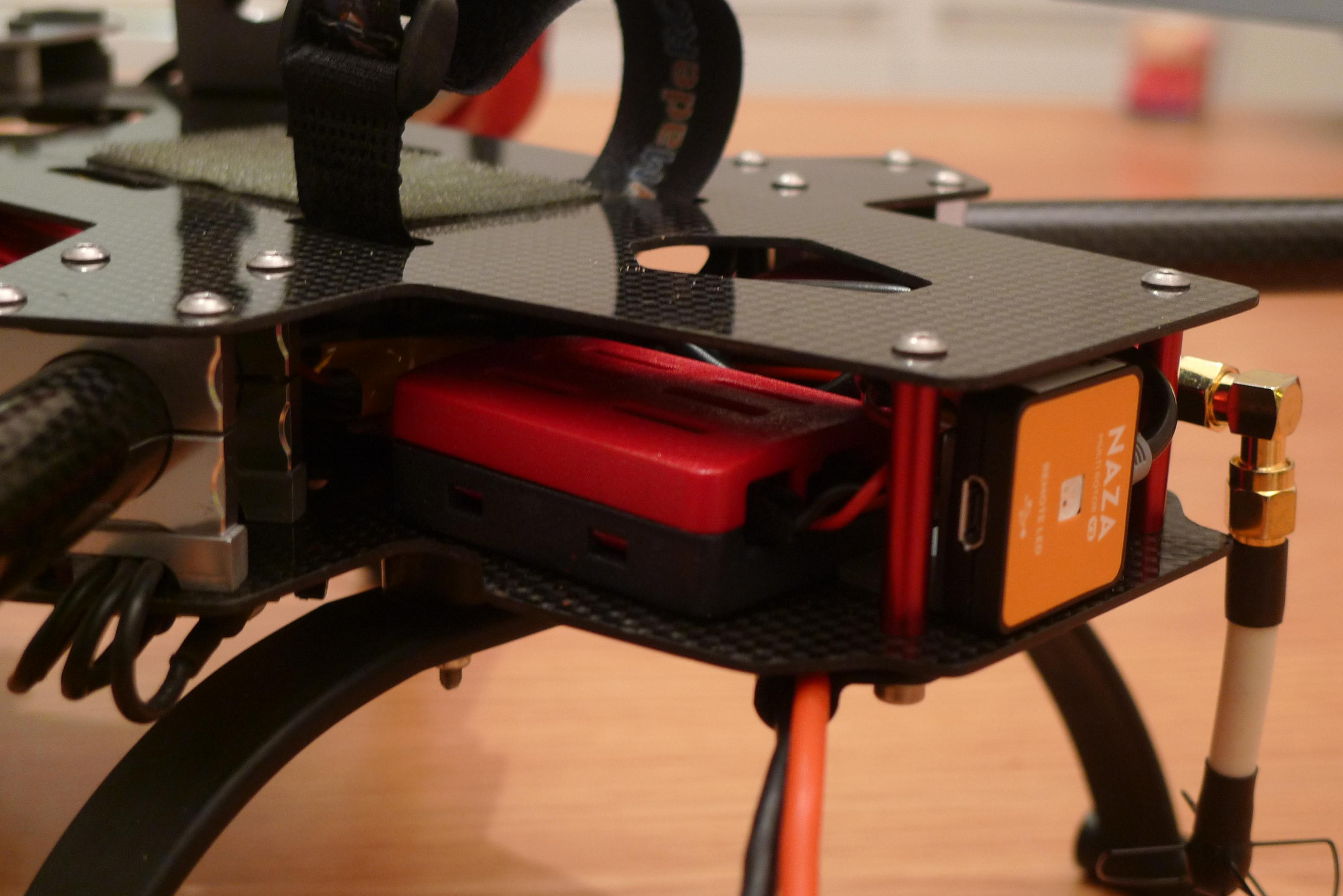

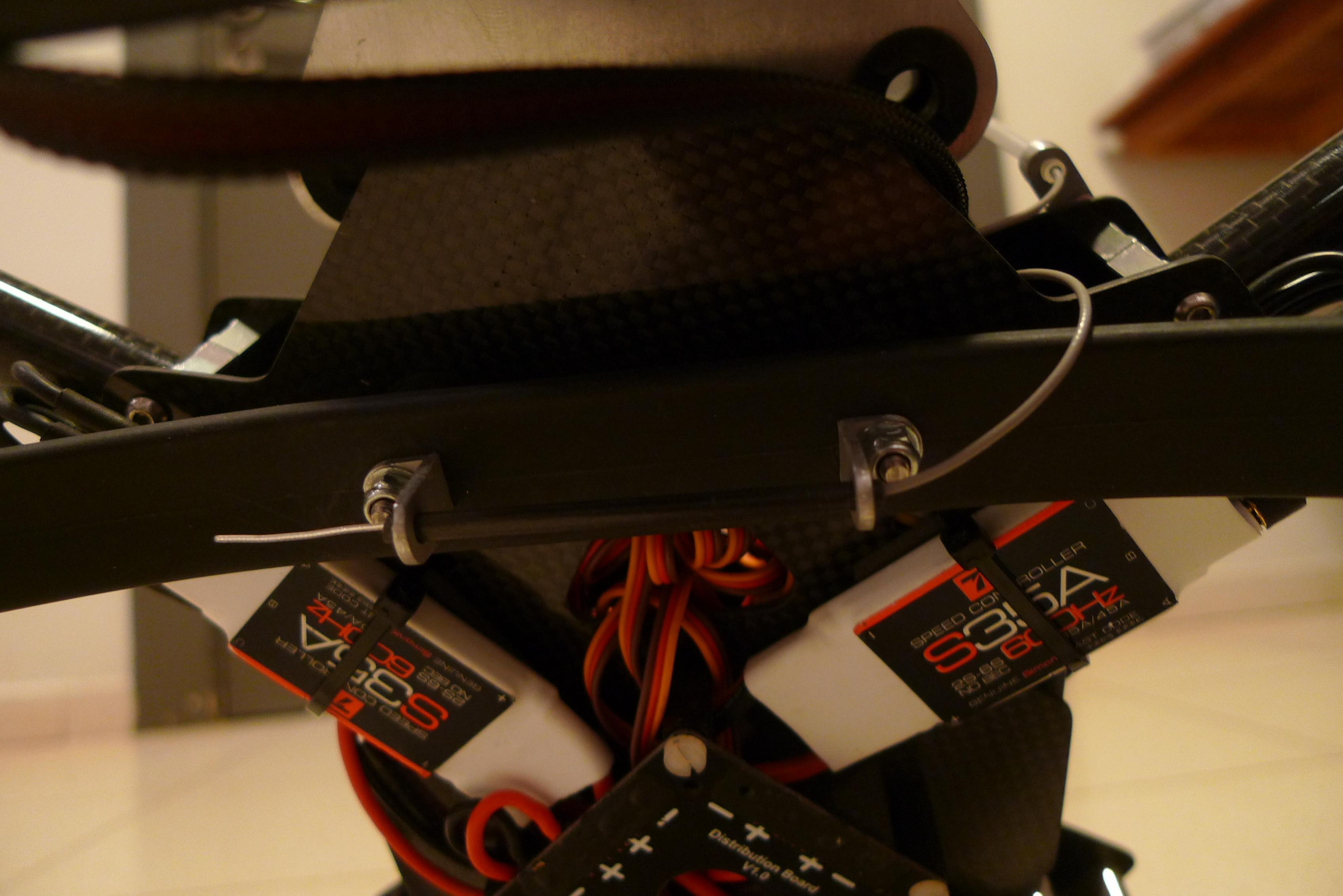

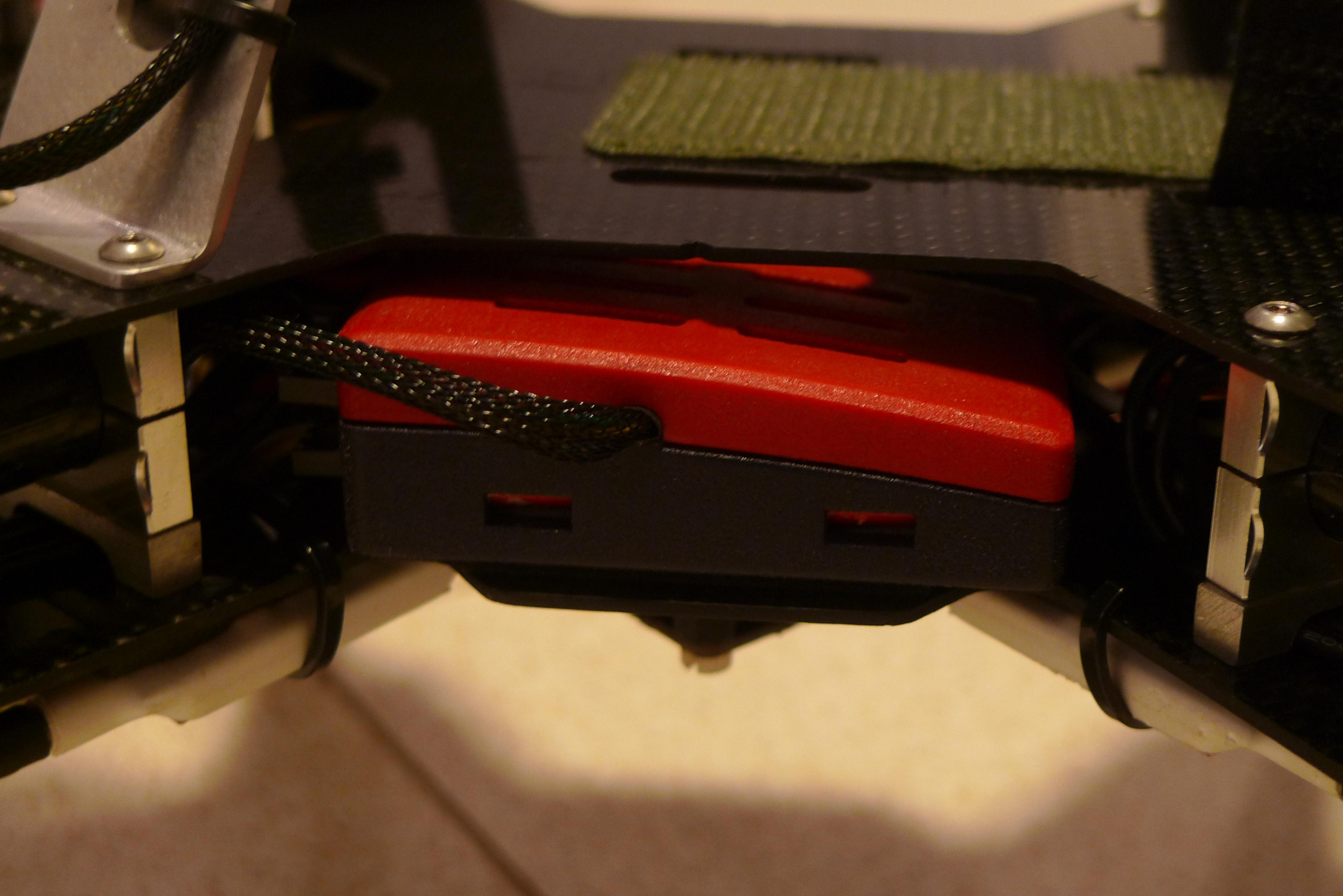

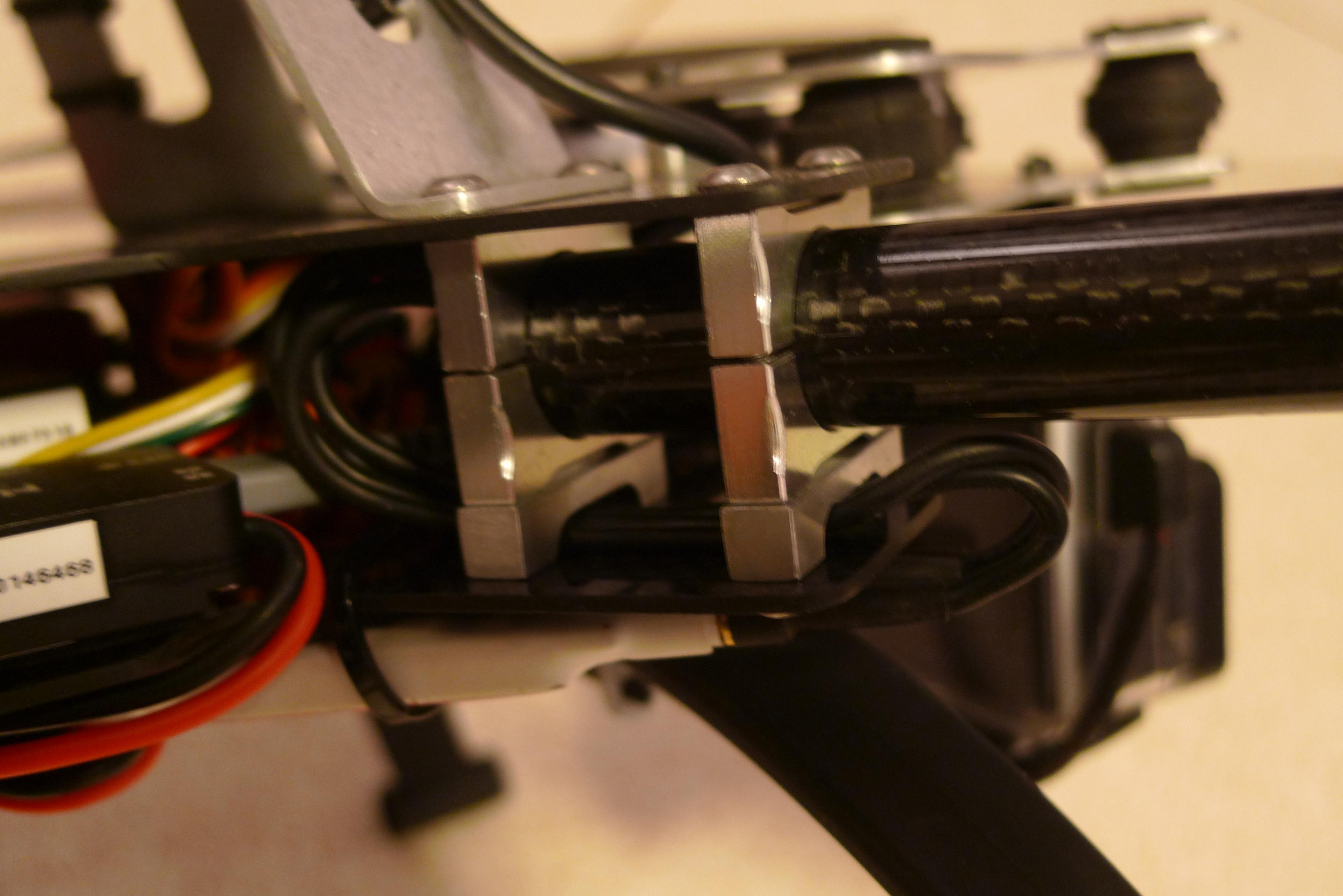

עוד פרטים.
קובץ מצורף 123395קובץ מצורף 123396קובץ מצורף 123397קובץ מצורף 123398קובץ מצורף 123399קובץ מצורף 123400קובץ מצורף 123401

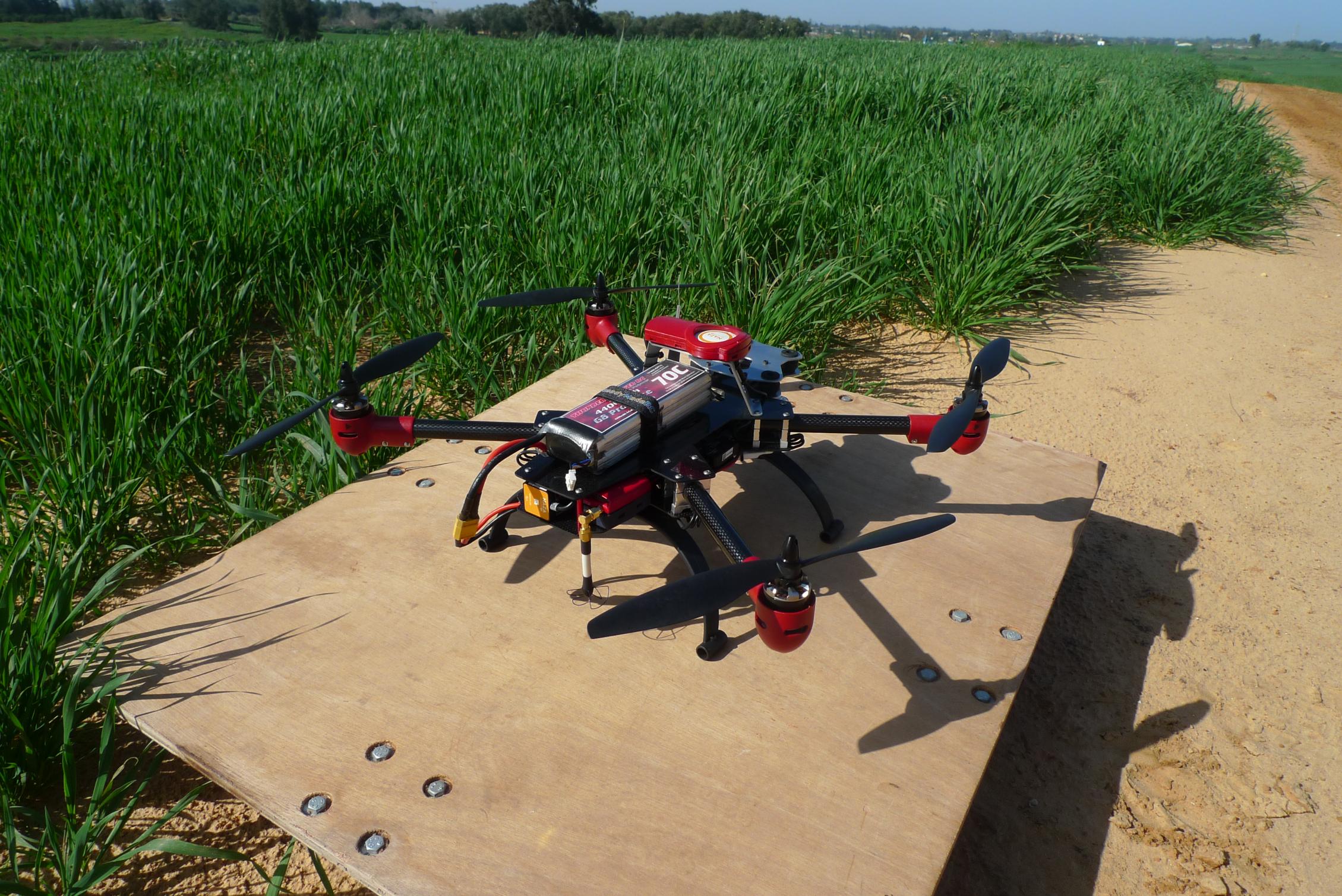

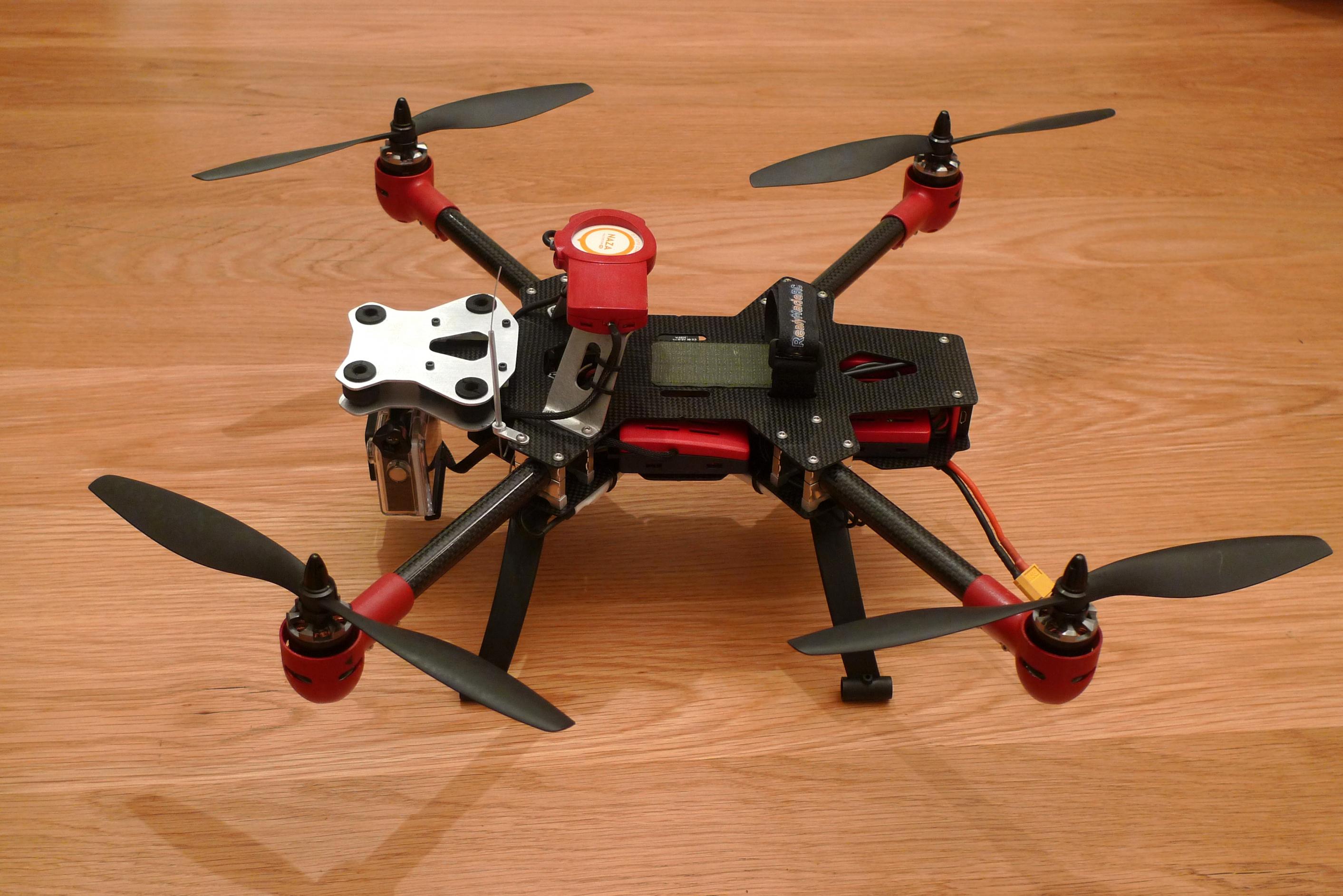

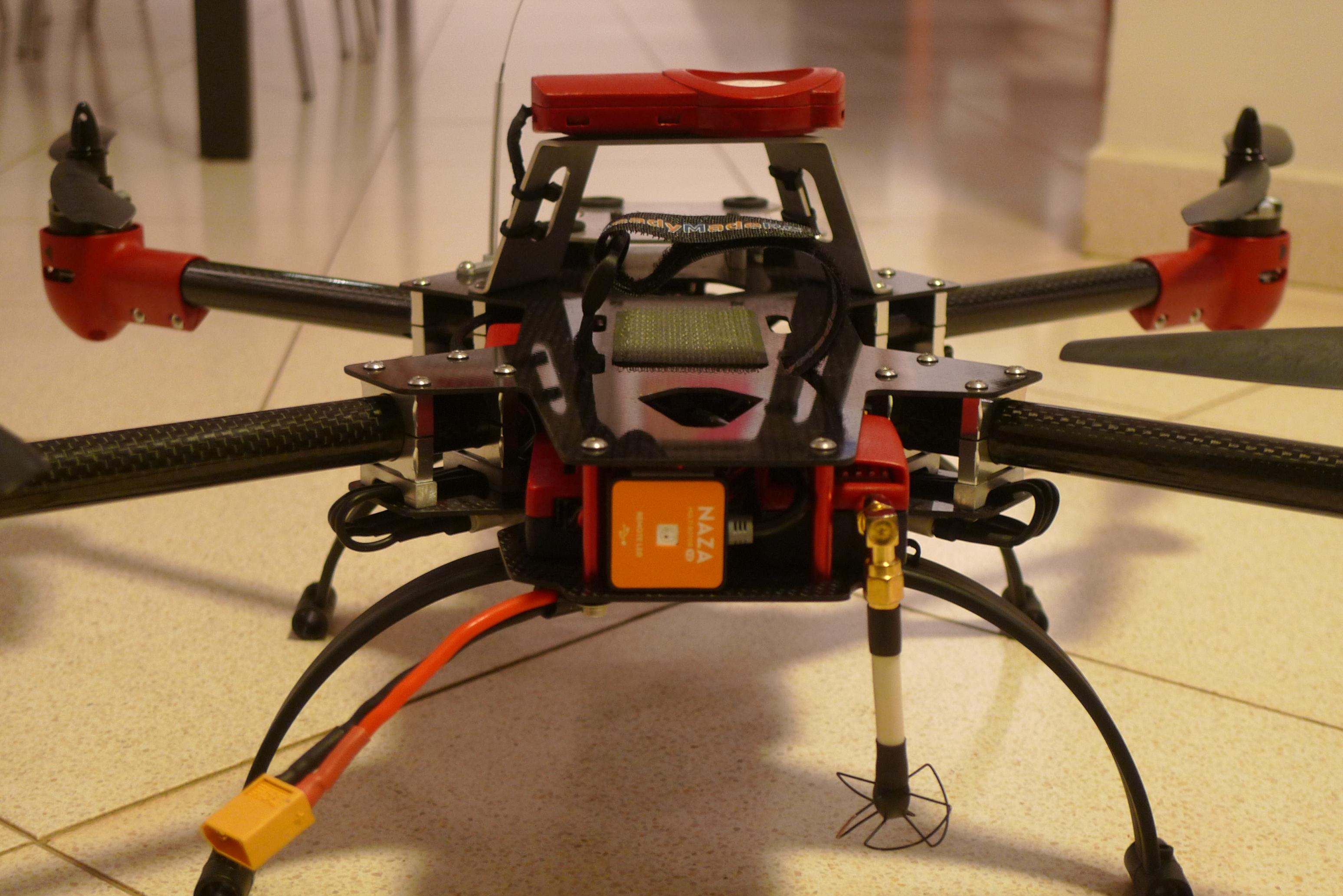

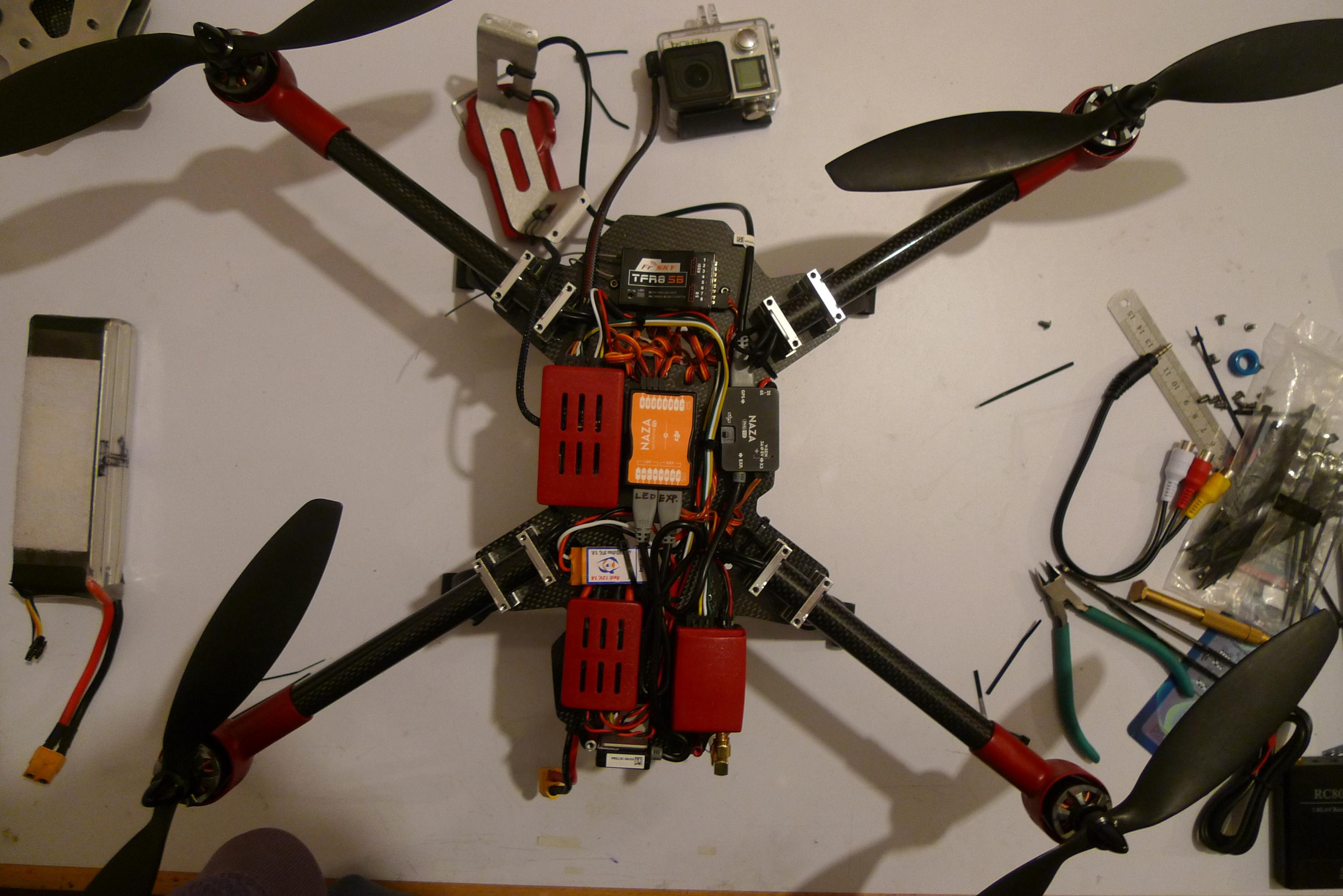

מוכן להמראה.
קובץ מצורף 123404קובץ מצורף 123405קובץ מצורף 123406קובץ מצורף 123407קובץ מצורף 123409קובץ מצורף 123410קובץ מצורף 123411

אחת הבניות המקצועיות והמוקפדות שראיתי :eek:

למה עשית סנפים בכל הקייסים במקום ברגים?

אה, ולי כבר יצא לרסק בגלל בולט שהתנתק, אז הייתי מלחים את המנועים ישירות לבקרים. הסבירות שזה יקרה לא באמת גבוהה, אבל זאת עוד נקודת כשל אפשרית.

תודה רבה מתן,

בפרוייקט הקודם השתמשתי בברגים ואינסרטים עם תבריג. ברגים קודחים לא מחזיקים הרבה פתיחות וסגירות, במיוחד בפלסטיק מודפס. סגירה בברגים עובדת טוב, המכסים מתהדקים היטב ואפשר להפעיל מעט לחץ על הרכיבים בפנים כדי שלא יזוזו וירעדו (דרך ספוגים כמובן). החסרונות הם משקל ונפח גדולים יותר והצורך לשתול את האינסרטים מדוייק ומקביל יחסית. לעומת זאת, בסגירת סנפים יש צורך במספר נסיונות כדי להגיע למבנה סנפ נכון, כדי, שמצד אחד המכסים לא יעופו בקלות ומצד שני יהיה קשה לפתוח אותם, אבל אין התעסקות עם אינסרטים והכל קומפקטי.

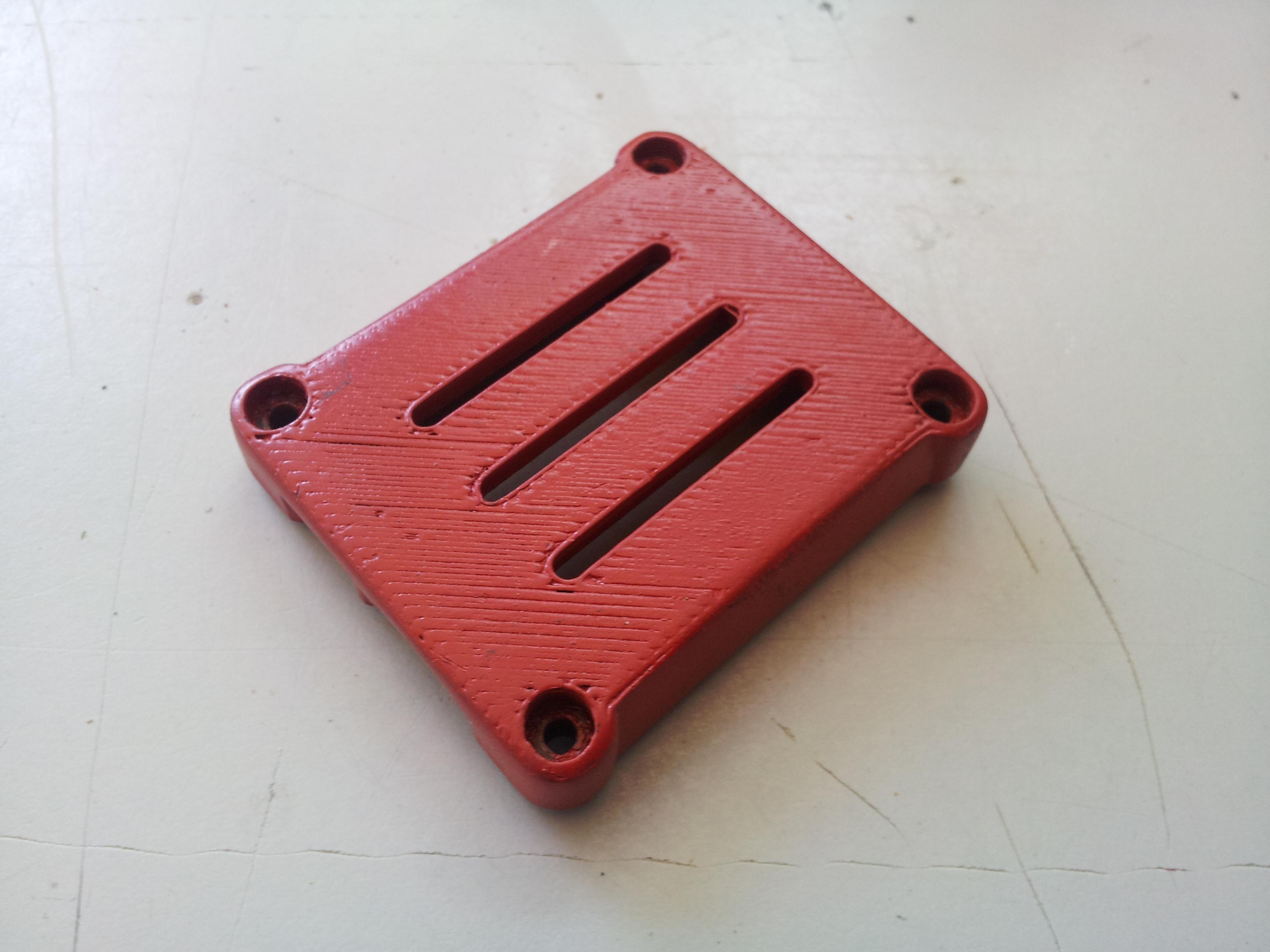

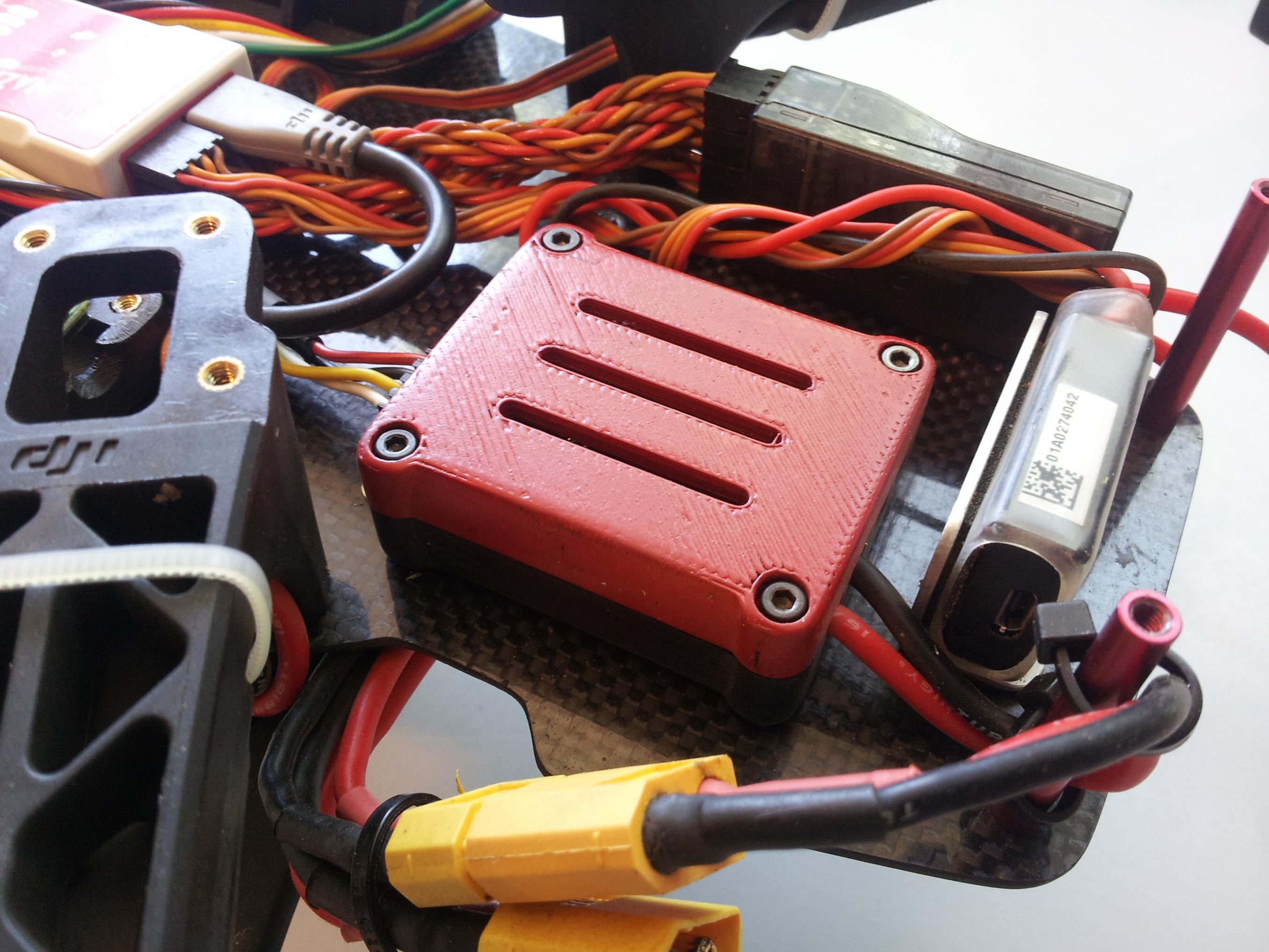

קופסאות עם ברגים:
קובץ מצורף 123440קובץ מצורף 123441קובץ מצורף 123442קובץ מצורף 123443קובץ מצורף 123444קובץ מצורף 123445קובץ מצורף 123446קובץ מצורף 123447קובץ מצורף 123448

הקופסאות הודפסו בABS במדפסת חוט פשוטה, האינסרטים הוכנסו בחום.

ארז.

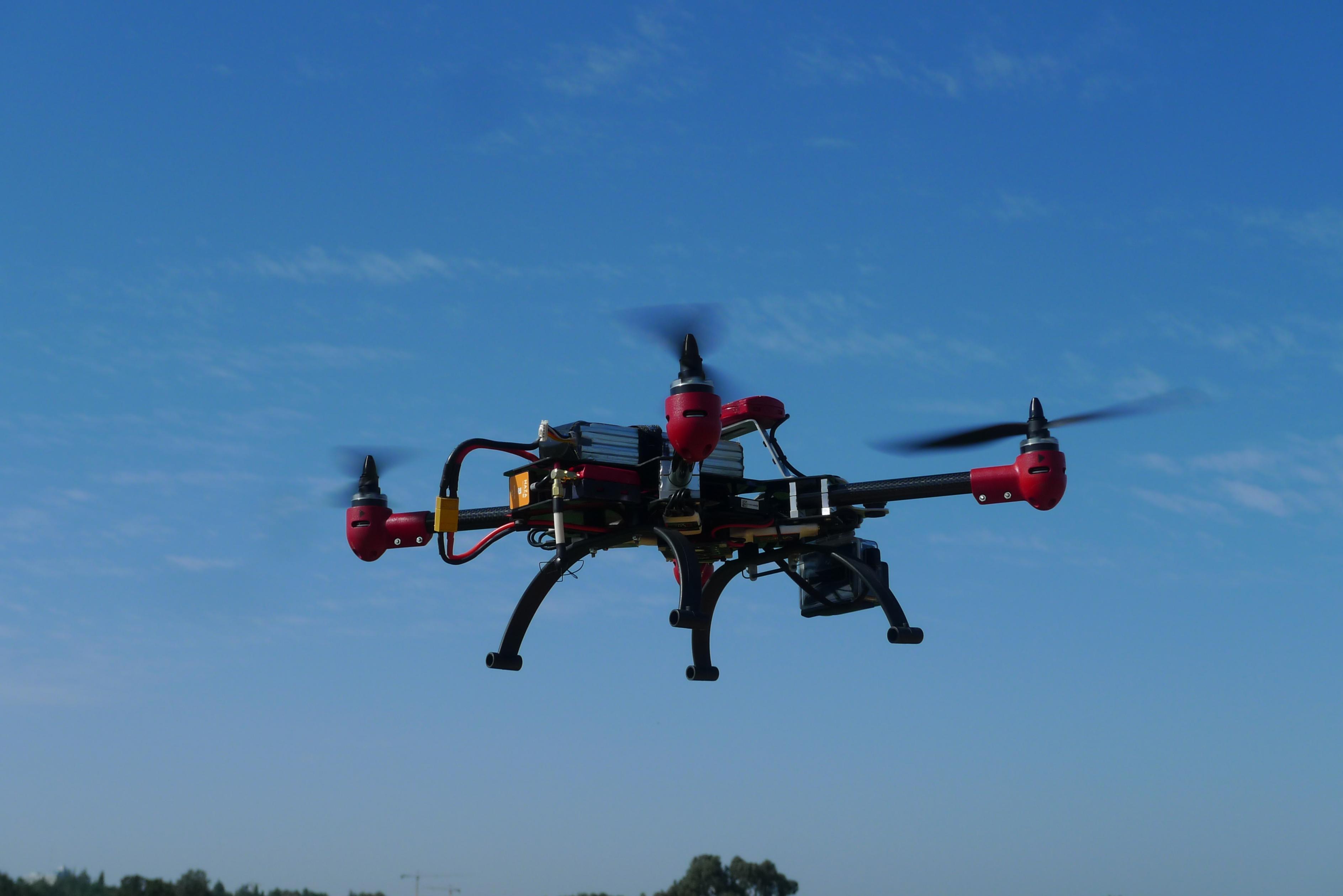

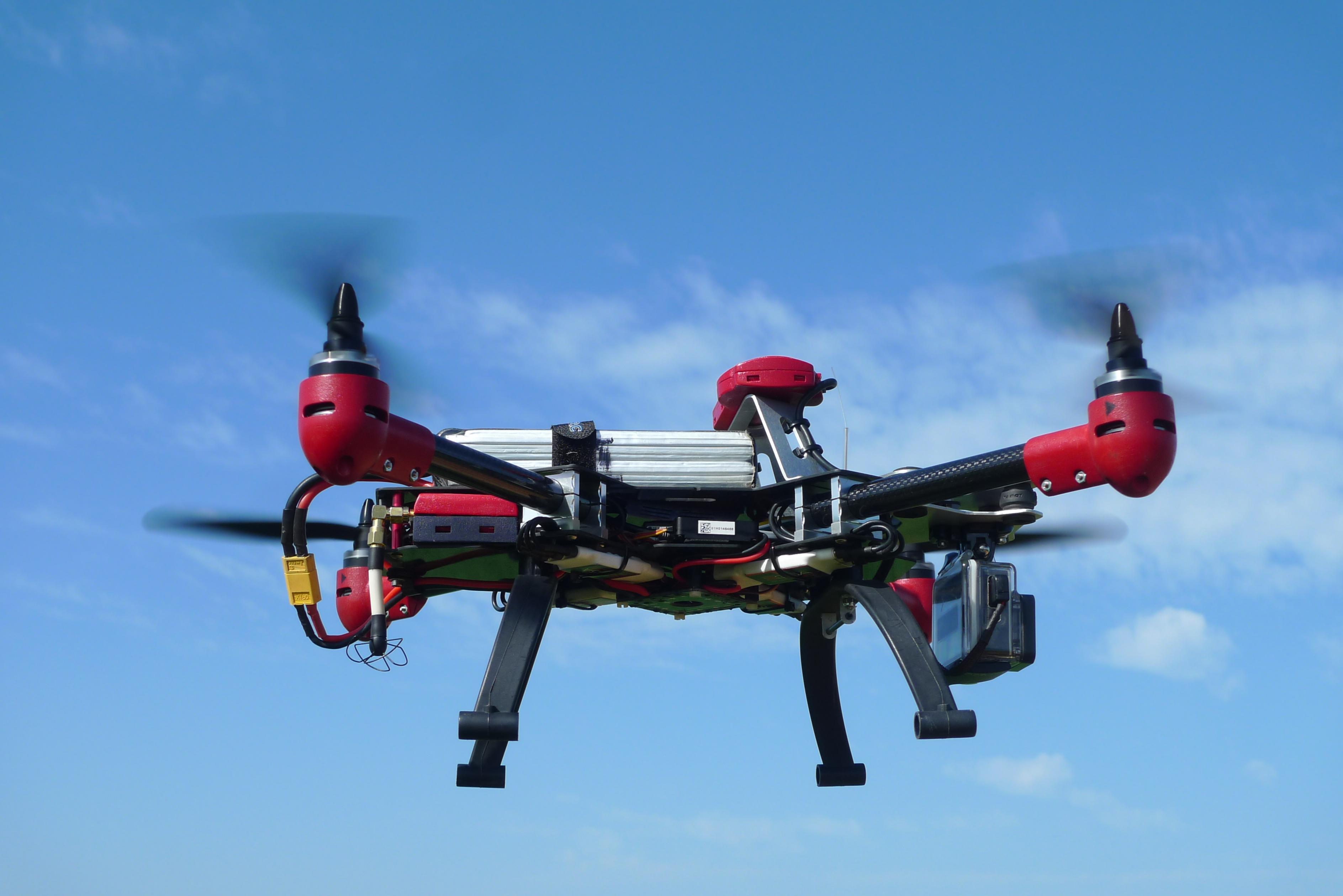

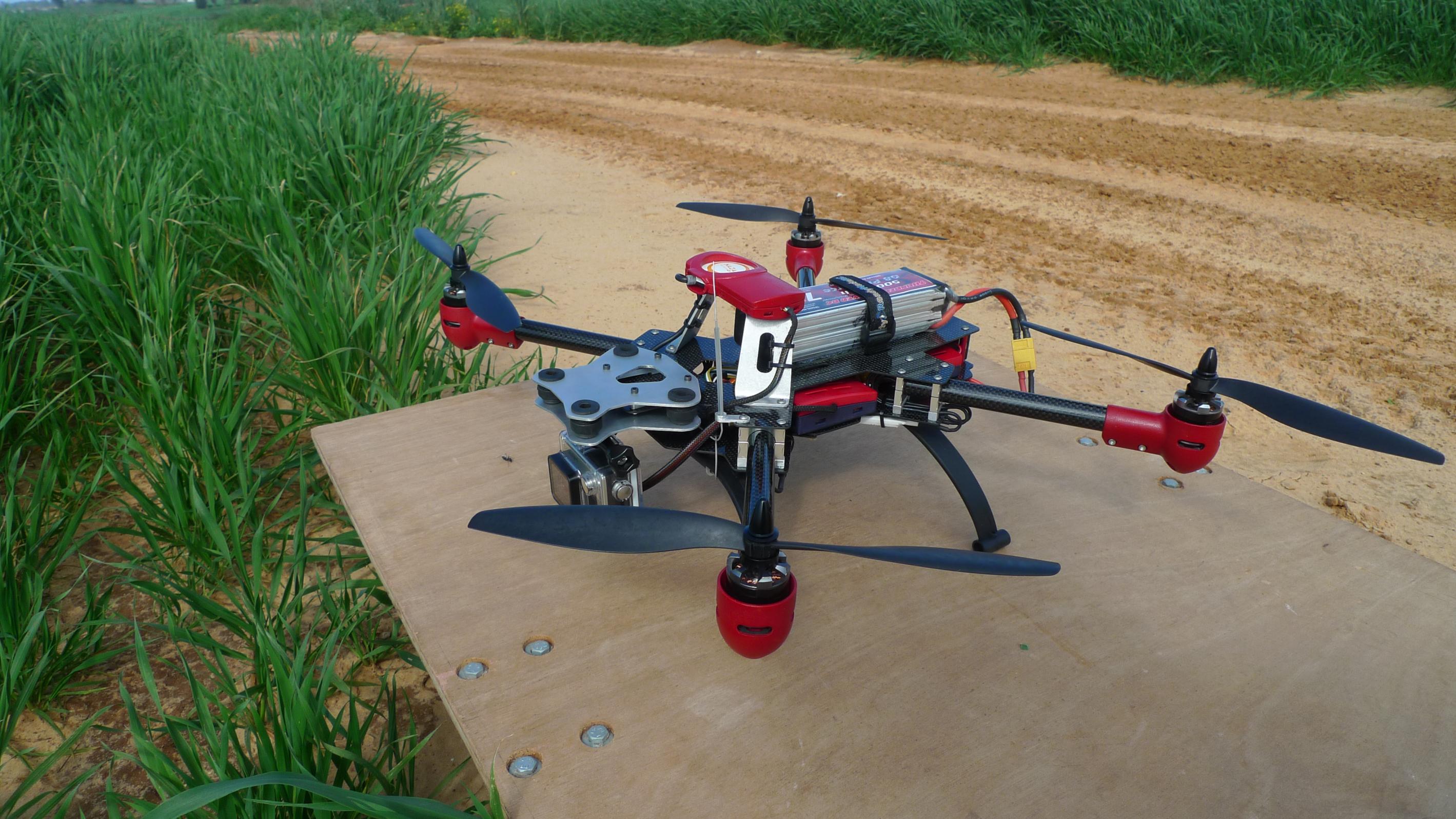

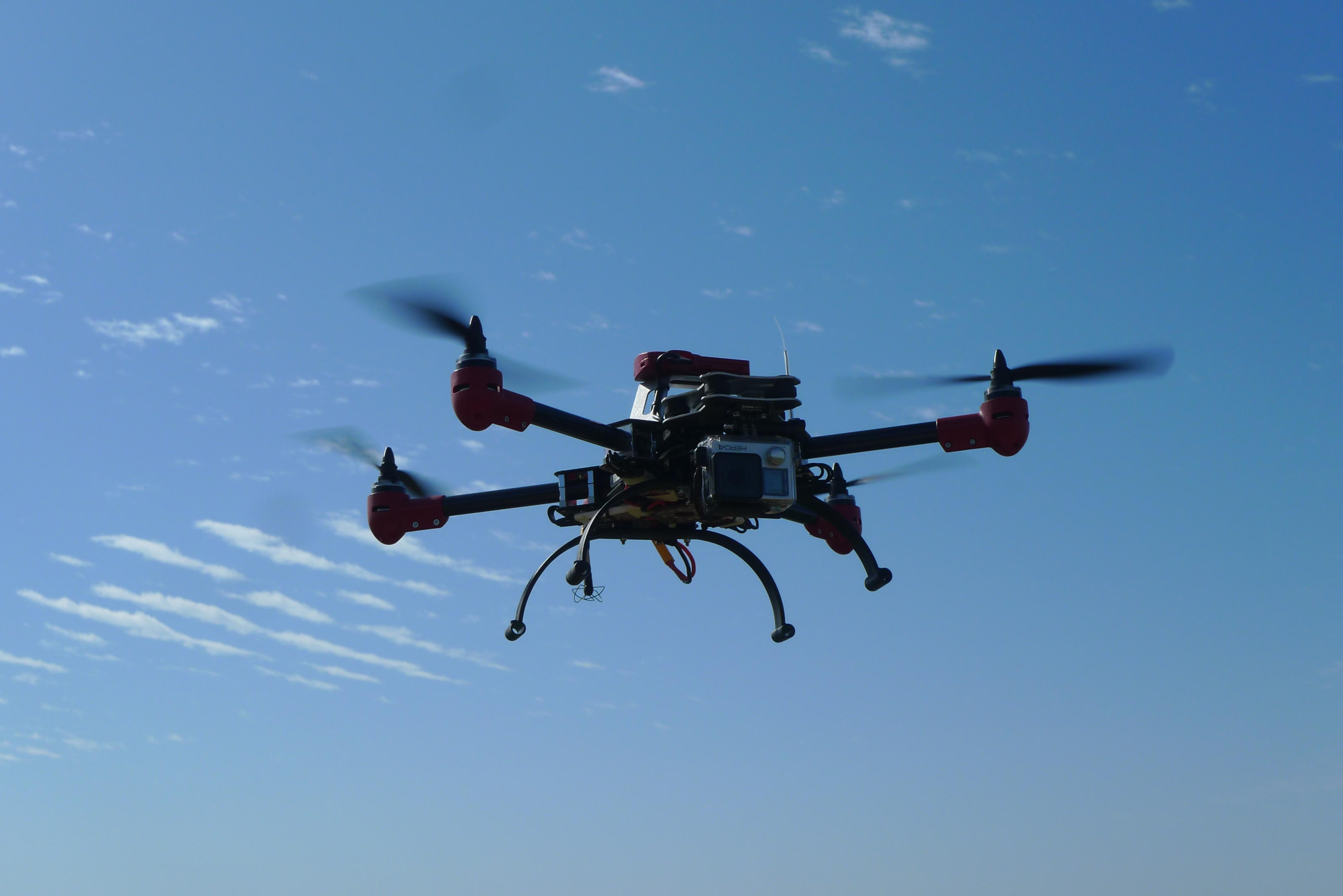

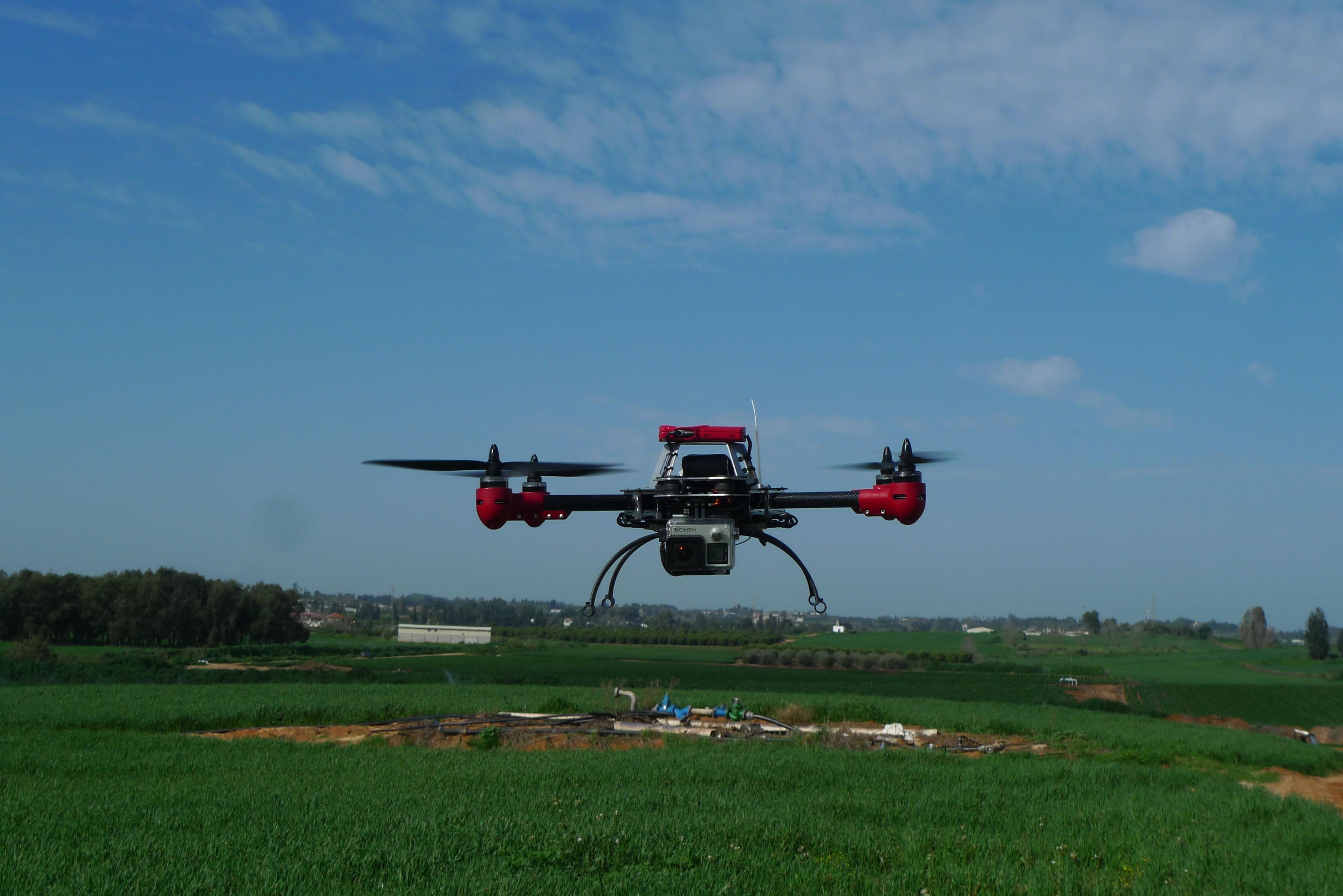

טיסת בכורה
קובץ מצורף 123823קובץ מצורף 123827קובץ מצורף 123824קובץ מצורף 123825קובץ מצורף 123828קובץ מצורף 123826קובץ מצורף 123829קובץ מצורף 123830קובץ מצורף 123831

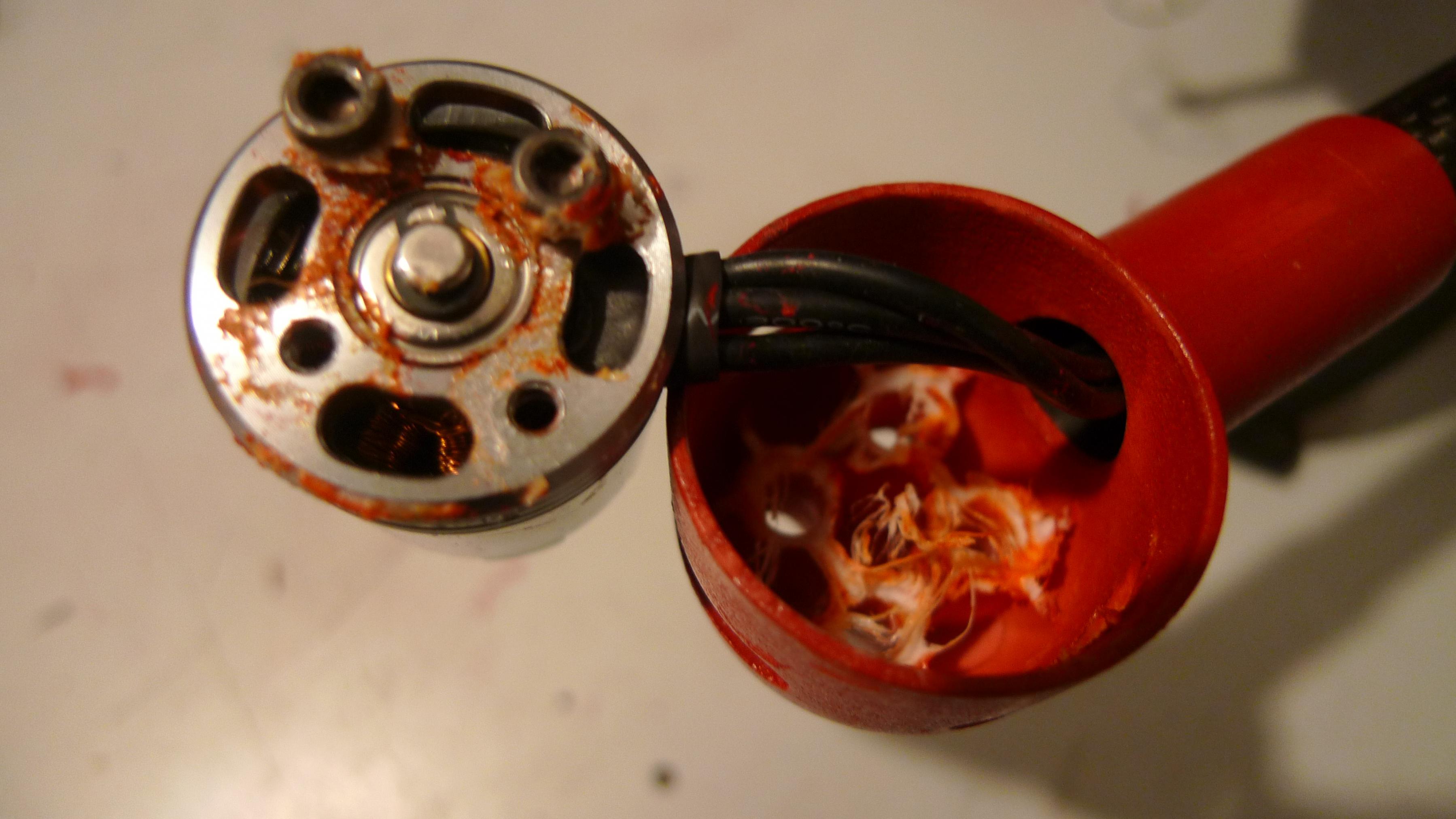

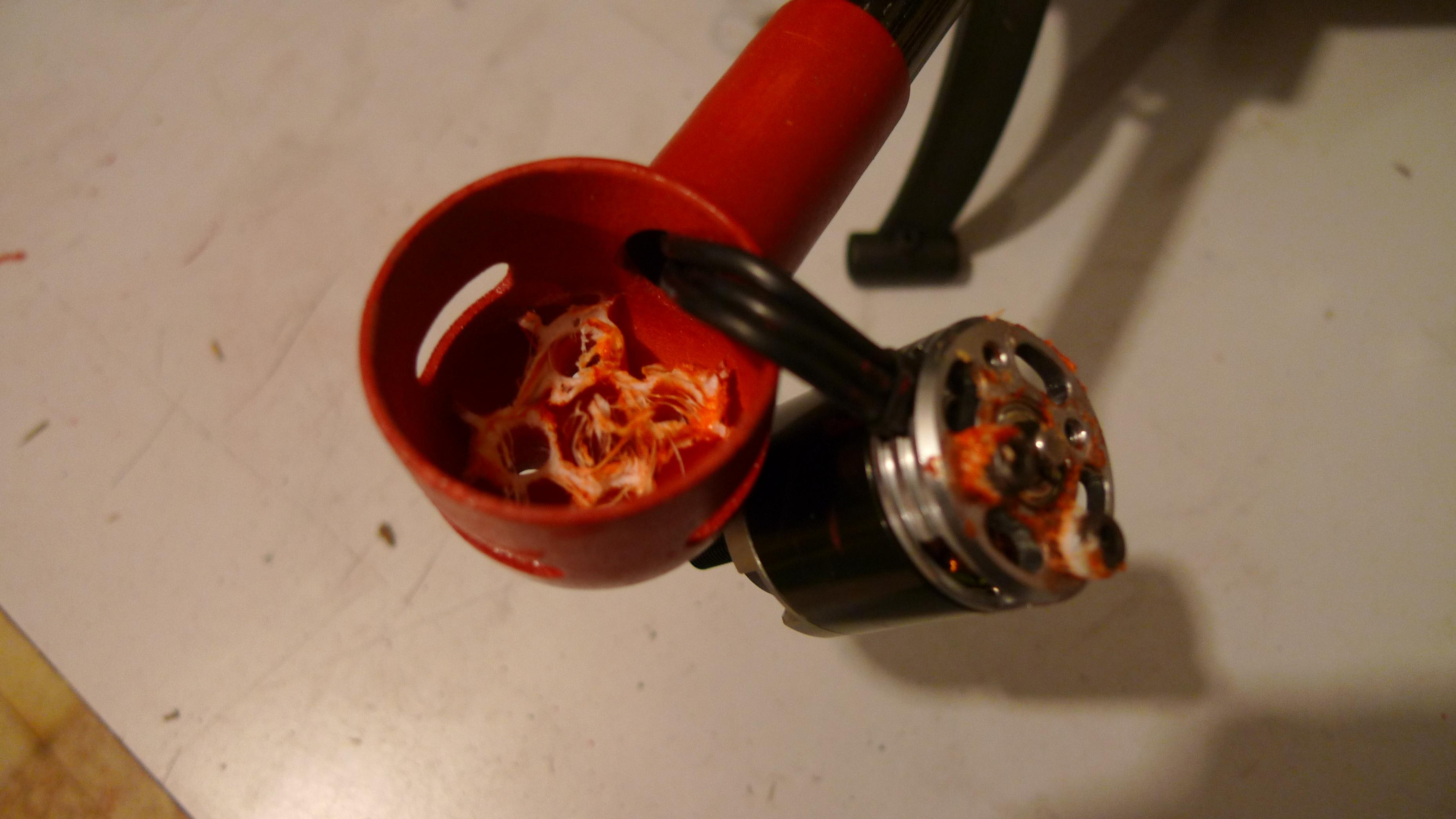

הרחפן טס יציב יחסית ומרחף במקום בלי לזוז כמעט, למרות רוח מערבית של כ 20-15 קמ"ש. הטסתי שתי סוללות בקו ראיה והחלטתי לנסות קצת FPV. עשיתי סיבוב לאורך הערוצונים והעצים הקבועים והכל נראה בסדר. במרחק 300-400מ' הבחנתי באיבודי שידור רדיו קצרים, צריך לשחק עם מיקום האנטנות של המקלט. הטלמטריה הראתה סוללה נמוכה, זמן לחזור. חתכתי ישירות חזרה לנקודת ההמראה, בכל ההתרגשות והמתח שכחתי את כבלי החשמל שמובילים לבריכת האגירה וחוצים את נתיב הטיסה. אי אפשר לראות אותם במסך, רק כשכבר מאוחר מידי. הקוואד פגע בהם במהירות נמוכה יחסית ונפל לשיחים מתחתם. כשהגעתי לאזור, שמעתי את המנועים מסתובבים במצערת פתוחה, נתקתי את הסוללה ואז ראיתי ששני מנועים תקועים על המדחפים שלהם ולוהטים מחום. שניים אחרים שחררו את הפרופלורים והסתובבו בחופשיות. עד שניתקתי את הזרם, הטמפרטורה הגבוהה המיסה את בתי המנועים.
קובץ מצורף 123832קובץ מצורף 123833

מזל שהזמנתי כמה תושבות רזרביות, בחזרה לעבודה. וידאו בהמשך.

וידאו שצילמתי עם מצלמת הסטילס שלי, האיכות לא משהו:
https://www.youtube.com/watch?v=blnR...ature=youtu.be

וידאו מהגו פרו כולל ההתרסקות
https://www.youtube.com/watch?v=1qknhPS5lYQ&feature=youtu.be
