MinimOSD נעלם

ערב טוב,

התקנתי מערכת Minim OSD למערכת HKpilot 2.7 שהיא בדיוק APM 2.6.
ניתקתי את האדום מהצד של ה-12V והלחמתי את הקונקטורים למטה ולמעלה לאפשר הזנה מהצד של ה-5V.
בחיבור מערכת ה-FPV מוצגות כתוביות של ה-OSD על המסך אך ברגע שאני מפעיל את הסרוו של ה-TILT הן נעלמות מיד וכל תזוזה של הסרוו הוידאו נעלם לשניה וחוזר.

אם מישהו נתקל בתופעה אשמח לדעת איך לפתור אותה.


תודה,
תומר

זה קורה רק בסרוו של הTILT? מה נותן מתח לסרוו? פאוור מודול במקרה?
אצלי הייתה בעיה דומה בטיסן עם APM.
מה שקרה אצלי זה שבעוד הסרוואים קיבלו מתח ממקור חיצוני וחזק, הAPM, המקלט והסרוו של הגימבל שהיה מחובר ישירות למקלט קיבלו מתח מהפאוור מודול, וכל פעם שהזזתי את הסרוו זה היה גורם לנפילת מתח שהייתה מאפסת את הAPM ומעלימה את הנתונים של הOSD מהמסך.
הפתרון פשוט - הפאוור מודול לא מצליח לספק את הצריכה של הסרוו, ולכן אתה צריך להעביר את הסרוו דרך הAPM (כערוץ PASSTHRU) ולספק לכל הצד שאליו מחובר הסרוו מתח ממקור אחר, למשל אחד הבקרים.
בהצלחה.

הפיתרון מאוד פשוט (ותודה לשרון SHUSHU שלימד אותי את זה) - או שתגשר את הפדים JP1 או שתחבר את ה INPUTS וה OUTPUTS עם כבל סרוו ופתרת את העניין.
מה שקורה שהחיישן מתח שמפסק 5 וולט לבקר לא עומד במצב שכל המערכת במצב של צרכן אחד גדול - אתה יכול או לתת עוד 5 וולט מאחד הבקרים או לגשר כמו שאמרתי.

בהצלחה!

לא כל כך הבנתי למה התכוונתם. אשמח להסבר פשוט יותר.

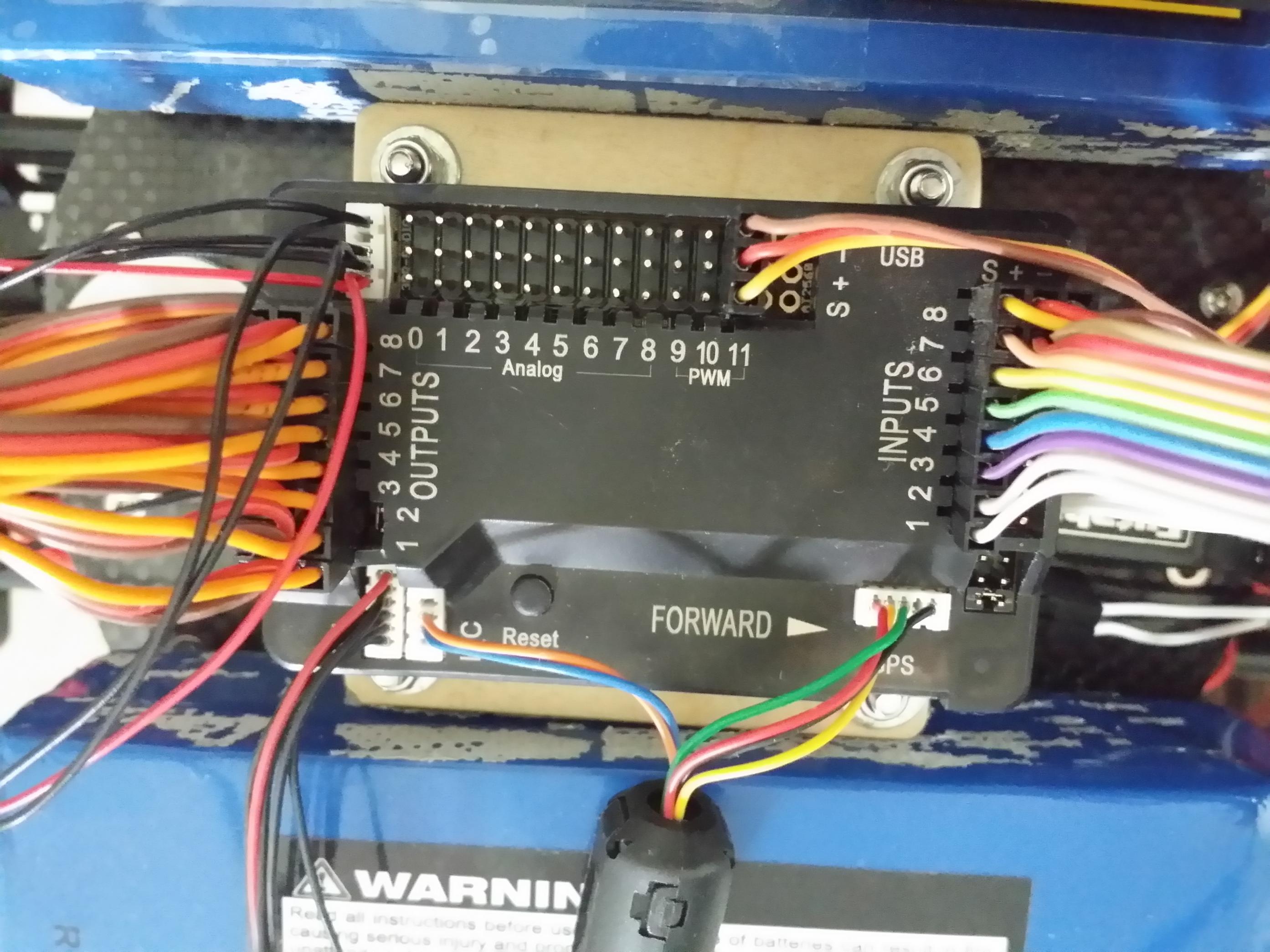

מצורפת תמונה של החיבור של הסרוו שמוגדר ל-TILT ב-MP.
קובץ מצורף 123635

טוב עד שעונים פה...

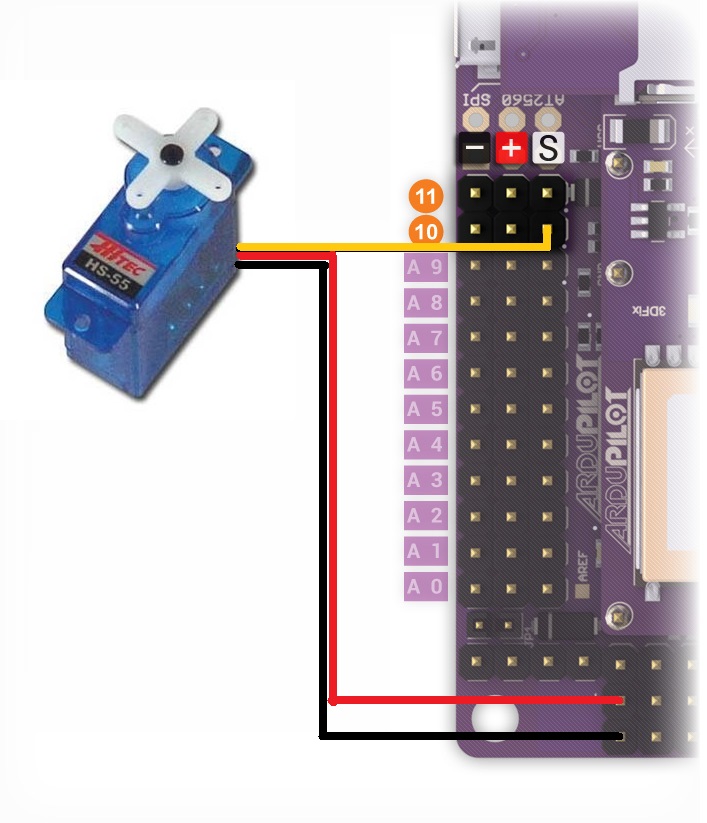

סרקתי את האינטרנט ובסוף פתרתי את הבעיה כך:
קובץ מצורף 123676

עד שעונים פה? אנחנו כל כך מצטערים על זה שאנחנו לא כל היום מול הפורום ומחכים שאדוני ישאל שאלה.

יש לך שתי אפשרויות, מה שאתה עשית זה פיתרון נוסף שפשוט עושה את אותו דבר - נותן מתח נפרד לסרוו.
1. יש לך בחלק התחתון של הלוח 2 פדים בשם JP1 - תלחים את הפדים וזה מספק מתח מהכניסה ליציאה (מה INPUTS ל OUTPUTS).
2. אם אתה לא רוצה להלחים - פשוט חבר כבל סרוו מהצד של הכניסה ליציאה ופתרת את העניין.

זה עובד יופי :-)
אני למדתי שמה שעובד לא נוגעים :D
