[שרשור בנייה] (מחדש) Mini FPV Quad Racer Emax250/Night Hawk Full Carbon

במקור בניתי את הרחפן הזה לפני כחדשיים שלוש, בנייה שחשבתי דיי אולטמטיבית:

בקר טיסה Naze32 Full
בקרי מהירות Kiss 18A
מנועי DYS Be 1806 2300kv
פריים Night Hawk v2 pro full carbon
BEC ייעודי 3A

תוכנה - Cleanflight עם Oneshot125

מהר מאד המנועים הוחלפו ל-Sunnysky 2204 2300KV כי חשבתי שיהיה חיסכון בבטריה, הבנתי שלא יותר מדיי, אבל המנועים כבר הגיעו :)

יותר מהר מזה ה-Sunnysky הוחלפו ל-Cobra 2204 2300kv כי חשבתי שה-Sunny לא מתים על בקרי ה-Kiss...

בהתחלה טס טוב, לאט לאט בגלל גם התרסקויות החלפות של מנועים, משדרי וידאו, ומצלמת הטסה לא הצלחתי להגיע לכיוון טוב, וידאו נקי מרעשים בשידור, ווידאו חלק בהקלטת HD

רגע לפני הבנייה, הגיע מצלמת Xioami שנראית כמו גופורו מצלמת כמו גופור 3+ ועולה רבע, אבל היא ישבה דיי חשופה למעלה.

החלטתי לבנות מחדש עם שינויים עיקריים:
הכפלת הזרועות
Clean Dirty לפריים
ניקויי רעשים מהוידאו
תמיכה חשמלית ב-4S
מקום טוב למצלמה שיותר מוגן.

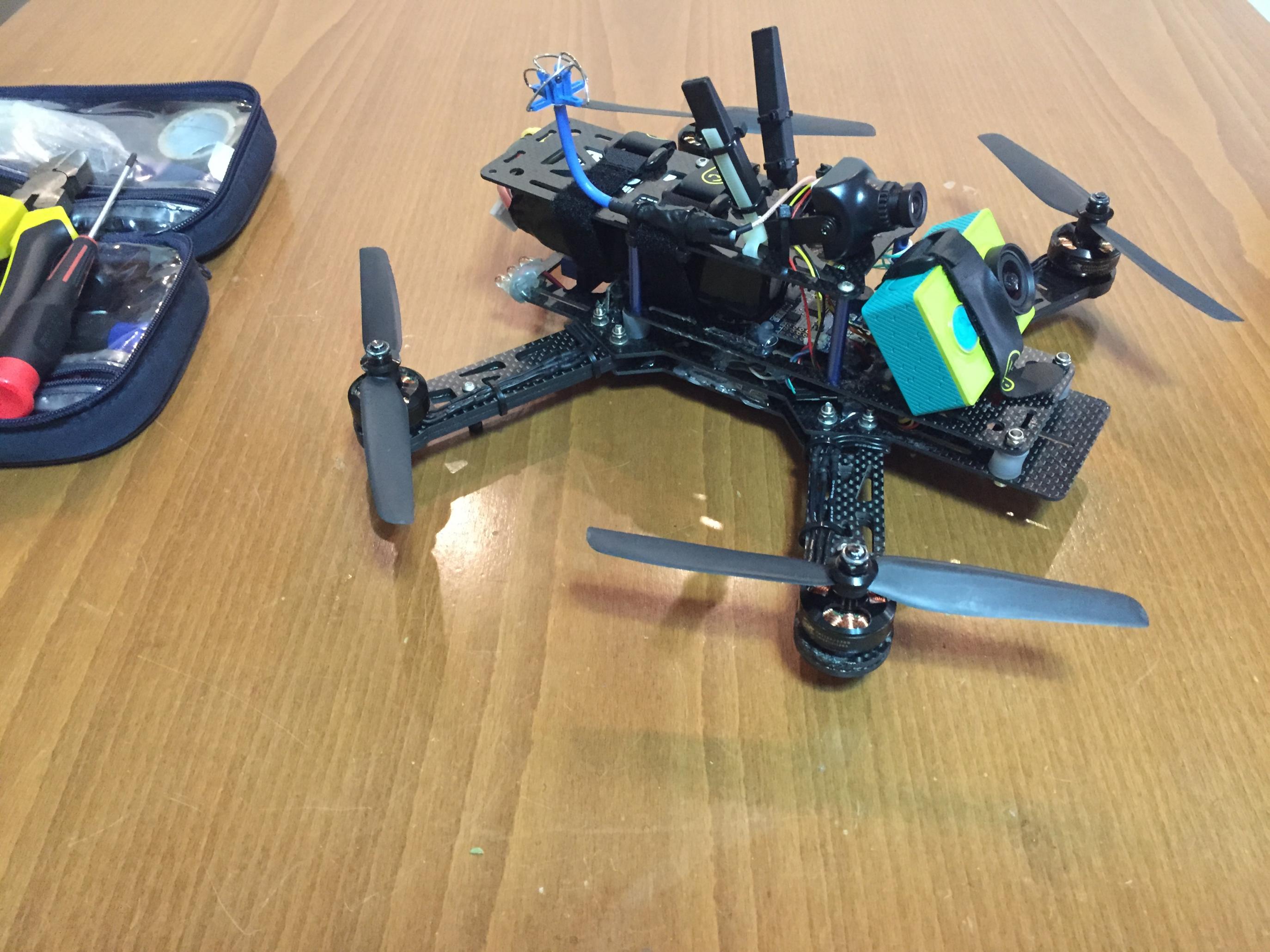

לפני:

קובץ מצורף 124260

הפרוק,

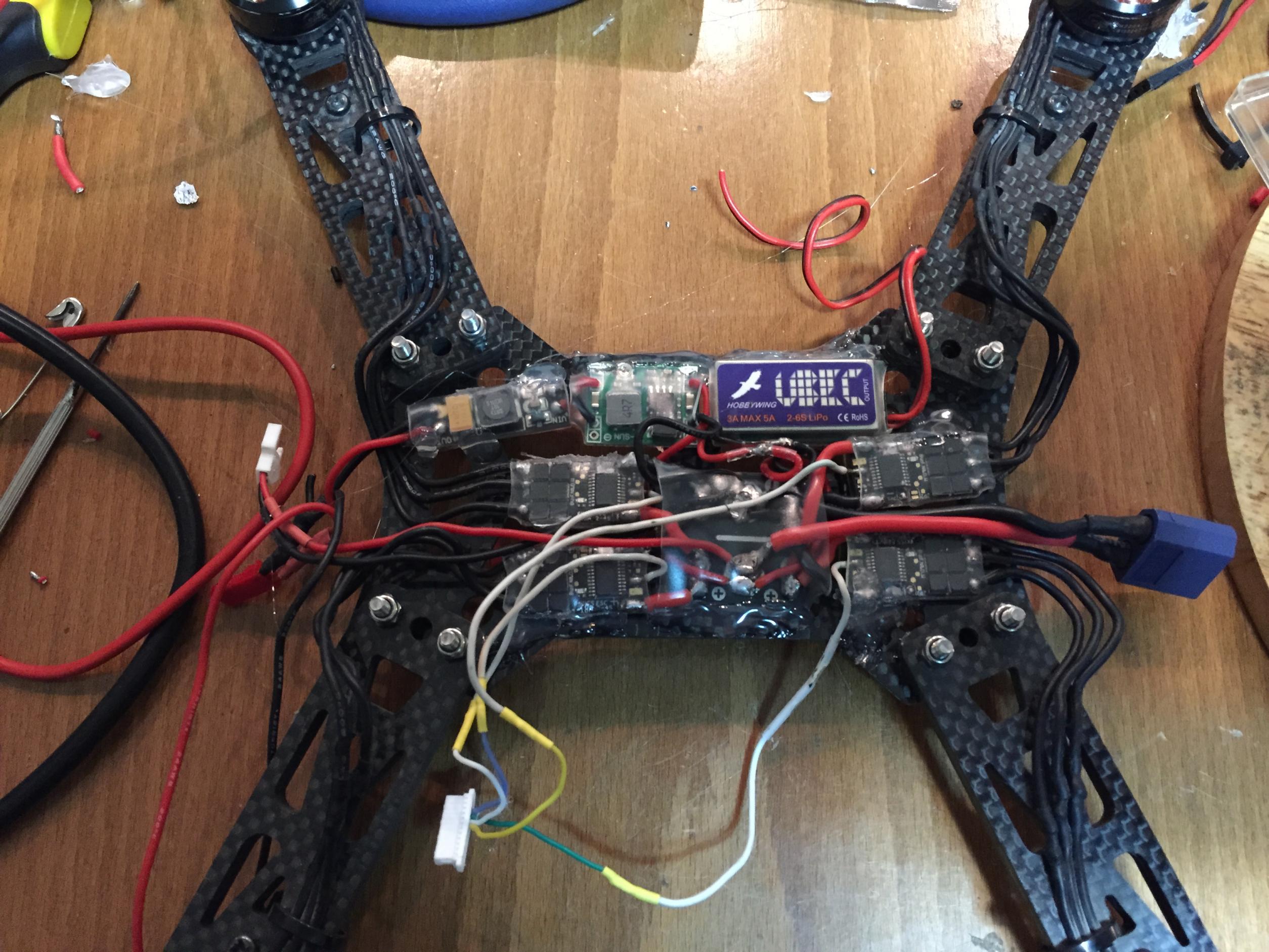

התחלתי בלנסות "רק" לסדר את השינויים, הגעתי מהר מאד לזה:

קובץ מצורף 124263

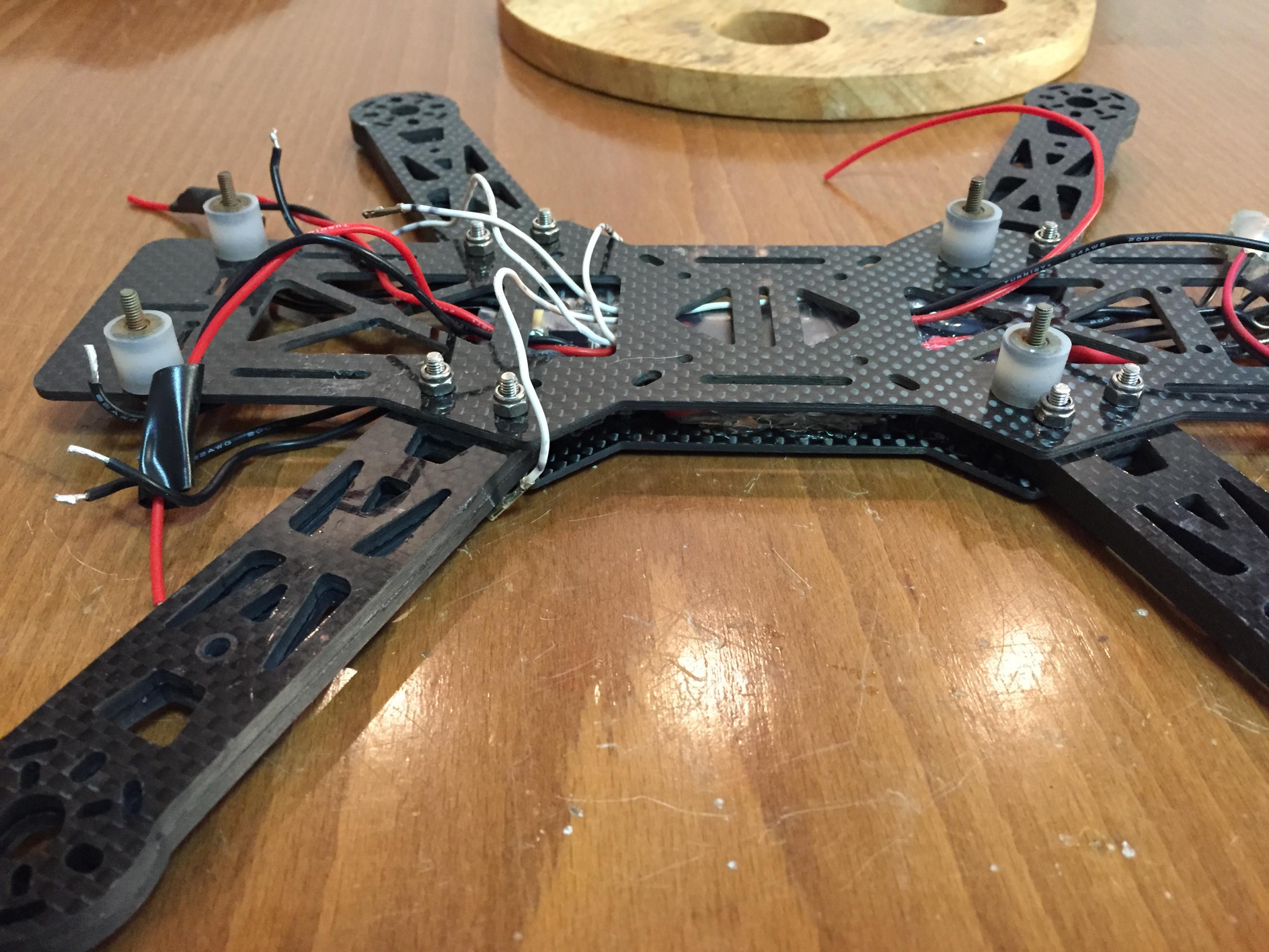

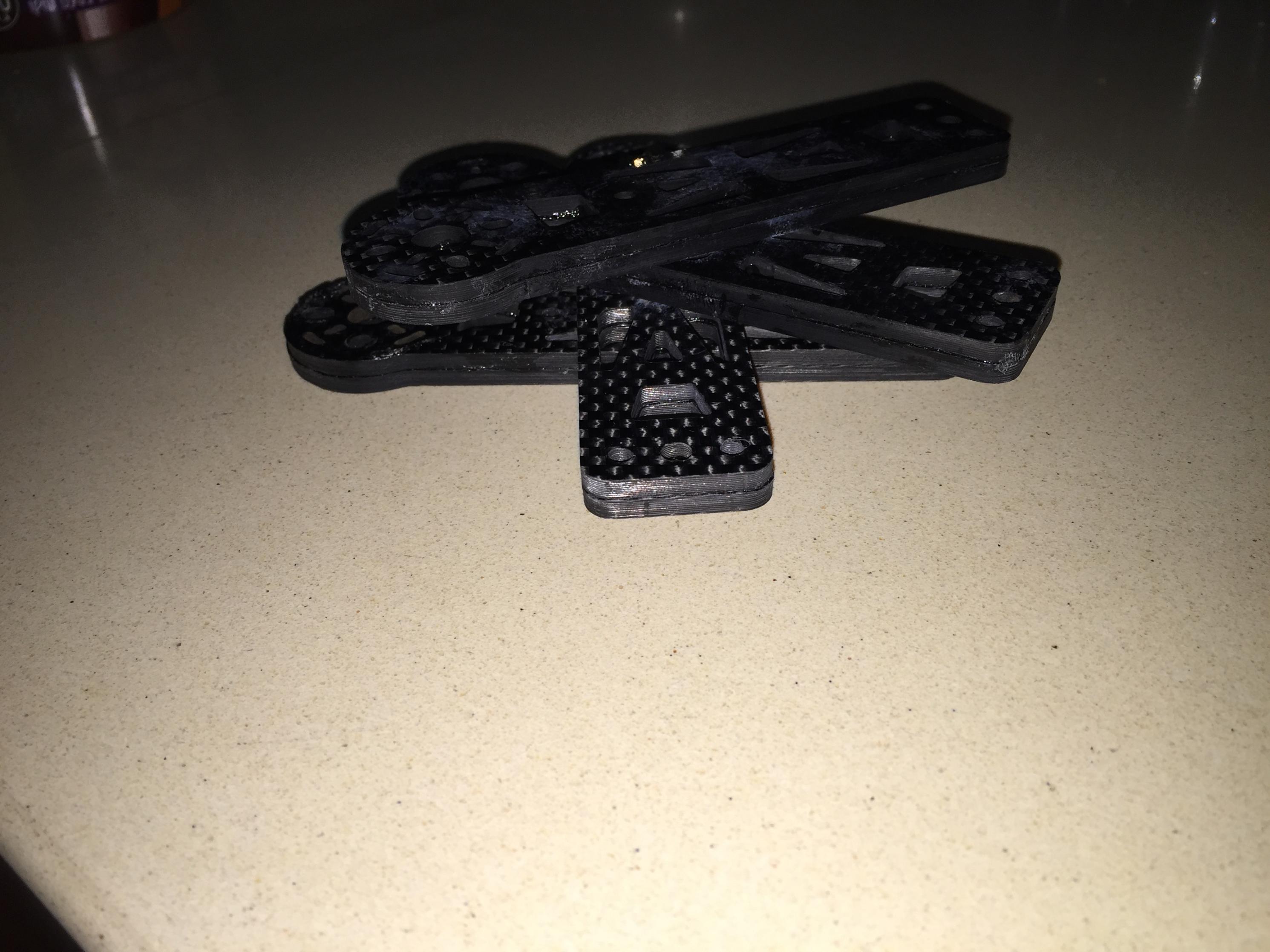

הדבקת הזרועות הכפולות עם סופר גלו מדיום:

קובץ מצורף 124264

קומה תחתונה,
בקומה התחתונה יושבים להם ביחד: 4 בקרי קיס קטנטנים, לוח PDB הכולל 2 בקים 3A משתנים, אחד הוגדר על 5V, למעשה 5.3 בערך, זה היה זה או 4.9, השני הוגדר על 9V, קראתי שככב במשדרי וידאו ומצלמות הרגולטורים יתאמצו פחות
חוץ מהבקרים והבק,
שמתי פילטר מיקרו L-C לצד ה-9V בשביל לנקות את שידור הוידאו
נפטרתי גם מהספייסרים, הזרועות הן 6ממ והכל נכנס לא בלחץ למרווח הזה :)

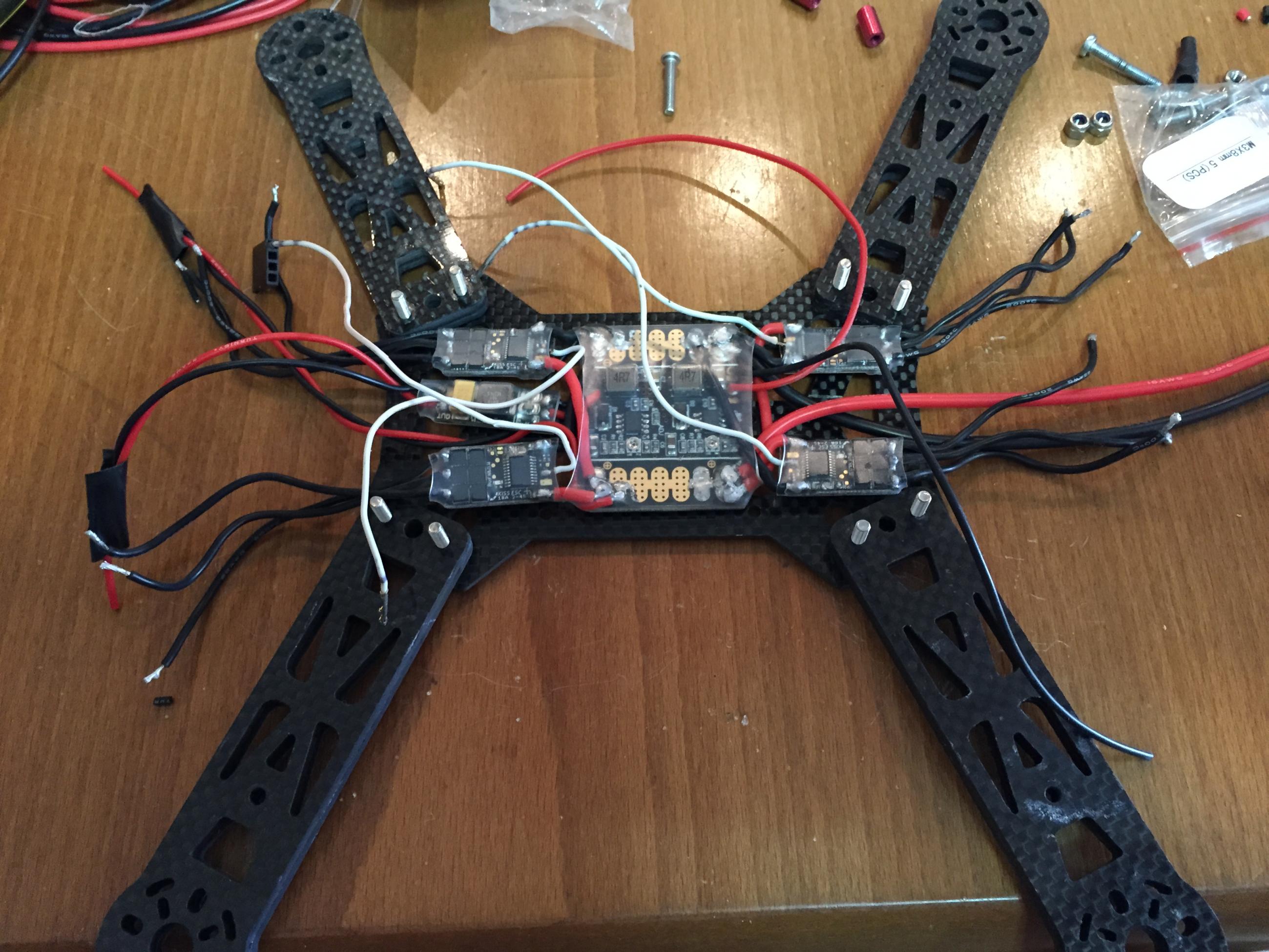

ככה זה נראה:

קובץ מצורף 124266

ועם מכסה:

קובץ מצורף 124267

הקומה האמצעית,
לשם נכנס המקלט, המיקרו OSD ופילטר מיני (לא מיקרו) L-C ל-5V משם אני אקח יותר מתח והמיקרו הוא לפחות מ-1A, אני מתכנן גם להטעין את המצלמה ממנו (אפשר להטיס בלי בטריה!)
וגם בובינים מסיליקון ל-Clean/Dirty

קובץ מצורף 124257

הבקר טיסה הוחלף ל-Flip32 Delux, חשבתי שיוכל להיות יותר מסודר איתו, וה-OSD הוחלף למיקרו OSD,
ה-RSSI שלא הצלחתי להפעיל ב-Naze עם SBUS במקביל, עבר ל-OSD (עובד!)

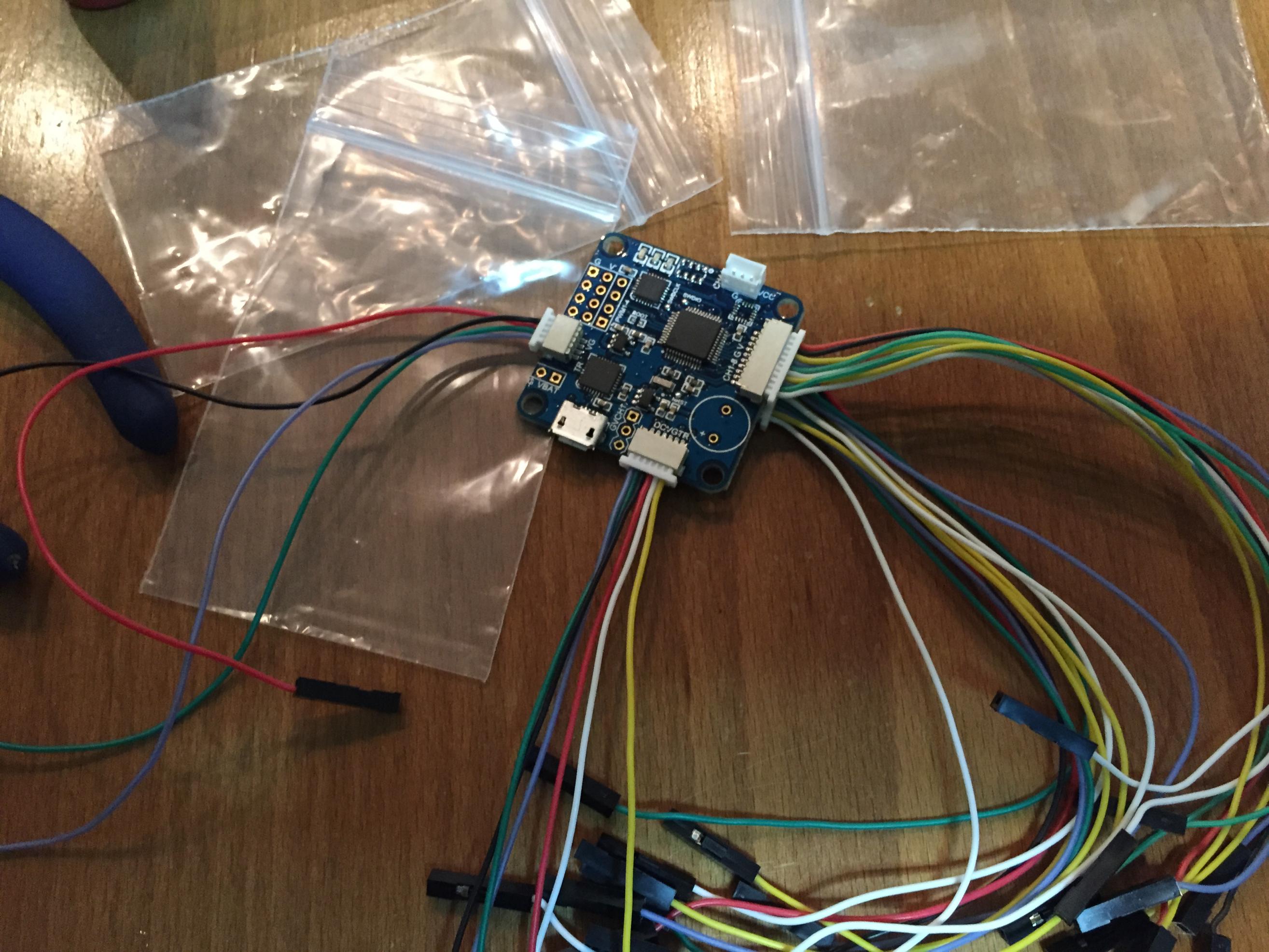

ה-Flip32 Delux נראה מפחיד עם כל הכבלים מחוברים:

קובץ מצורף 124258

מחצי מהכבלים נפטרתי והשאר קוצצו למינימום.

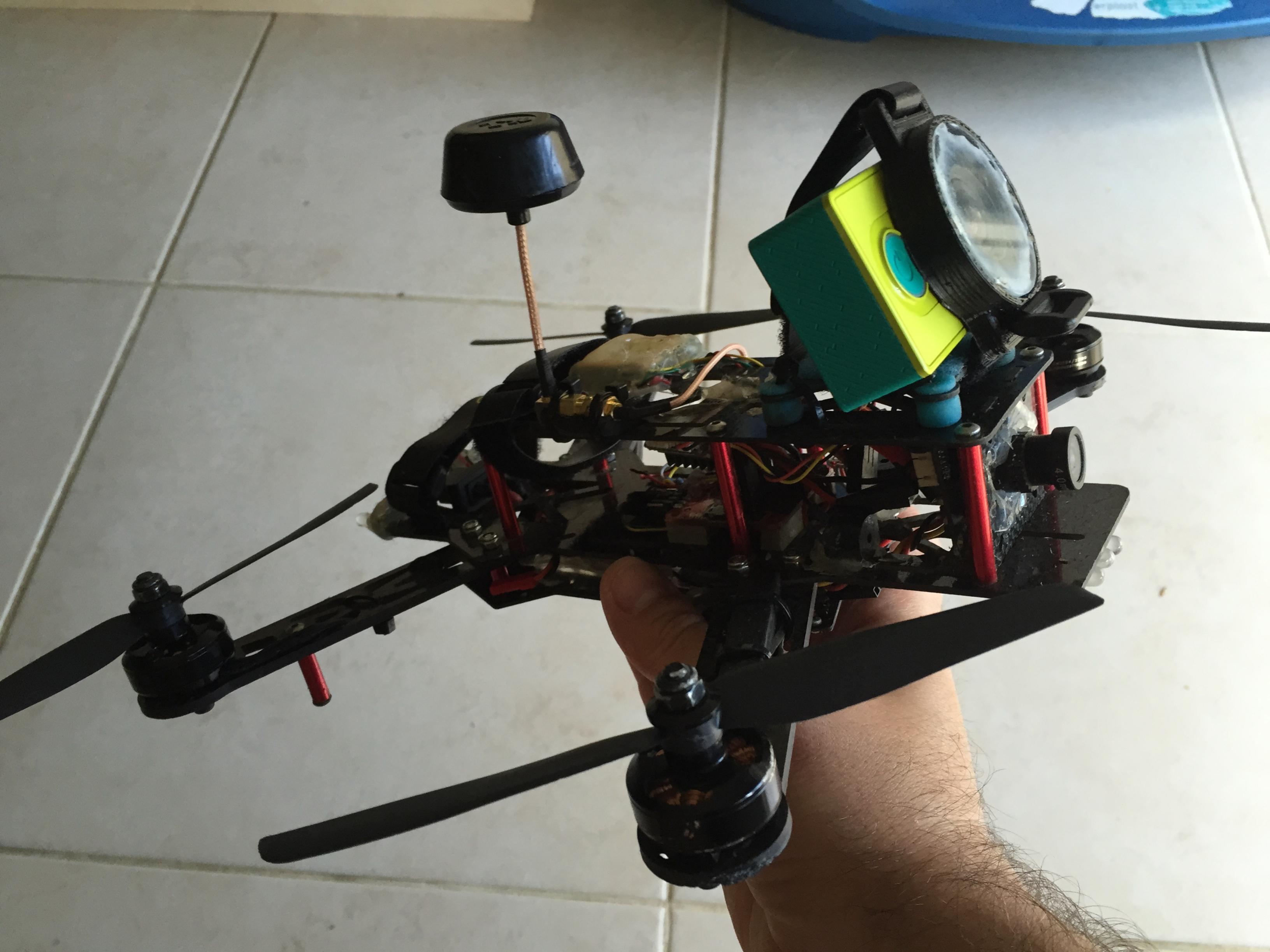

מראה מושלם:

קובץ מצורף 124259

בגלל ה-Clean/Dirty נוספה פלטה עליונה שנייה למעלה הפוכה בשביל לא להפריע למצלמה ולעזור בתפיסת הבטריה,
עוד לא רואים את המשדר וידאו המודבק בפלטה העליונה עם גישה מהירה לשינוי תדרים
ועוד לא דובר על המצלמת Sony 600tvl מיני החדשה שיושבת עכשיו למעלה (קודם הייתה מקדימה)

זה הכל, רשמים בהמשך.

שי, אפשר לתת 4 תאים לcobra 2300kv?

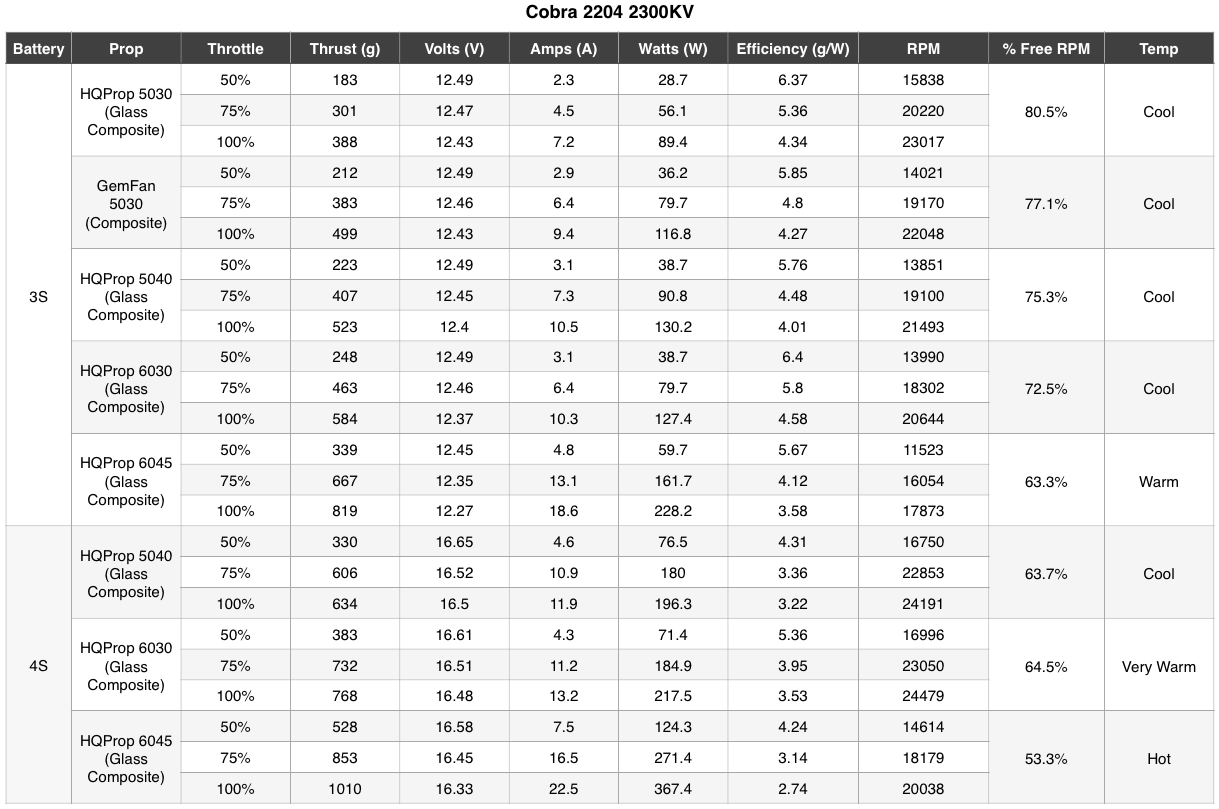

כן, אפשר, כנראה לא 6045, וב 6030 לשים לב, אני בונה על 5040 (נמאס לי לשלם על פרופים 6" ששבירים יותר):

קובץ מצורף 124274

הבנתי, תודה
עוד שאלה: מזה flip delux למה לא נייז או cc3d מה היתרונות והחסרונות?

יפה מאוד שי, ממתין לעדכון לגבי רשמים
הזוית של המצלמה מאוד יומרנית ;)

ציטוט:

---

נכתב במקור על ידי Hagay

יפה מאוד שי, ממתין לעדכון לגבי רשמים
הזוית של המצלמה מאוד יומרנית ;)

---

הזוית במצלמה הזו פחות חשובה כי זה wider angle כ-155 מעלות אז יש הרבה יותר משחק, תראה בתמונה של הלפני, עם הזוית שם הרגשתי שחסר לי עוד זוית בסרטון:

סרטון לפני השינוי!!!!:

http://www.youtube.com/watch?v=9wG7eW8ZvrQ

עשיתי טסט פלייט, יש בעיה חשמלית כלשהי שמאבדים את הוידאו בגללה אז לא היה לי בטחון בכלל ואכן היה נראה במצלמת הטסה ובוידאו המוקלט שהזוית קצת יותר מדי, אבל הטסתי כמו סבתא :)

כנראה הבק של ה-5V נותן טיפה פחות מדיי, מזל שהוא משתנה..... עדיין צריך לחפור 3 קומות ו-Heatshrink להגיע אליו.

אגב, הפרופים 6030 כמעט נוגעים במצלמה, למעשה עשו לה כמה פאנסים בצד אחד (כבוד! :) ) אחרי נחיתה קשה,

התמונה של המוצר המוגמר היא עם בטריה 2200 4S אגב :D , רק מחכה לפרופים 5040 (הזמנתי 30 רביעיות...)

עבודה יפה שי. אני גם מתכנן בניה מחדש כשיגיעו לי הבקרים SN20a מ RCTimer. ואז אולי עוד שיפצורון כשיגיעו המנועים מ Multirotormania :)
הסאניסקיי עובדים טוב אבל כבר עברו מספיק ריסוקים ומתחילים להרעיש, אז כנראה הגיע זמנם.
הרחפן שלך נראה מכוייל בצורה כמעט מושלמת. עבודה טובה מאוד.

לגבי הפרופים, אז רק ה carbon composite שלהם שבירים. אני מטיס את ה 6030 Glass fiber והם בסדר גמור מבחינת עמידות. אבל כאמור אולי הם לא מתאימים לקוברה עם 4 תאים.
ה bullnose 5x4.5 צריכים להיות קטלניים ב 4 תאים.

ציטוט:

---

נכתב במקור על ידי AvivT

הרחפן שלך נראה מכוייל בצורה כמעט מושלמת. עבודה טובה מאוד.

לגבי הפרופים, אז רק ה carbon composite שלהם שבירים. אני מטיס את ה 6030 Glass fiber והם בסדר גמור מבחינת עמידות. אבל כאמור אולי הם לא מתאימים לקוברה עם 4 תאים.
ה bullnose 5x4.5 צריכים להיות קטלניים ב 4 תאים.

---

הסרטון הוא מלפני הבנייה :)
אני יותר לא קונה יותר פרופים 6" (טוב, לא בקרוב), זה כבד לכיס, אני שונא להחליף פרופים כל הזמן כי הם יותר שבירים, והם כמעט נוגעים במצלמה (יש פאנסים של כבוד במצלמה :) )
הפרופים 5040 שלי בסניף כבר :)

אחרי הבניה, הטסה זריזה גילתה בעיה של ניתוק ה-OSD בנתינת מצערת, טופל ע"י קבל בכניסת המתח ל-OSD, פעם אחת גם היה קאט חשמלי ללוח (מקבל מתח מאותו מקור של ה-OSD)

עדיין היו לי קפיצות לא מוסברות בכלי (טוויצ'ים קראתי להם), כל מטרת הבנייה הייתה להיפטר מהם....
נמצא שהבעיה במשהו בתכנה, כל הרחפן היה כמעט אחר (כולל בקר טיסה שונה) אבל ההגדרות הועתקו סלקטיבית, איפוס והגדרת המינימום - אין טוויצ'ים!!

טיסה טובה ראשונה סוף סוף!!! בסיום הטיסה הריסוק (המיותר ומטופש) הכי רציני שלי אי פעם עם מיני, הפלטה המרכזית נשברה מה שדיי מצריך בנייה מחדש שוב בהתחשב בזה שאני אחליף את החשמל בעקבות הבעיות עם ה-OSD והקאט ללוח...

הנה מה שהיה בטיסה הטובה:

http://youtu.be/H7ZDf9a59WM

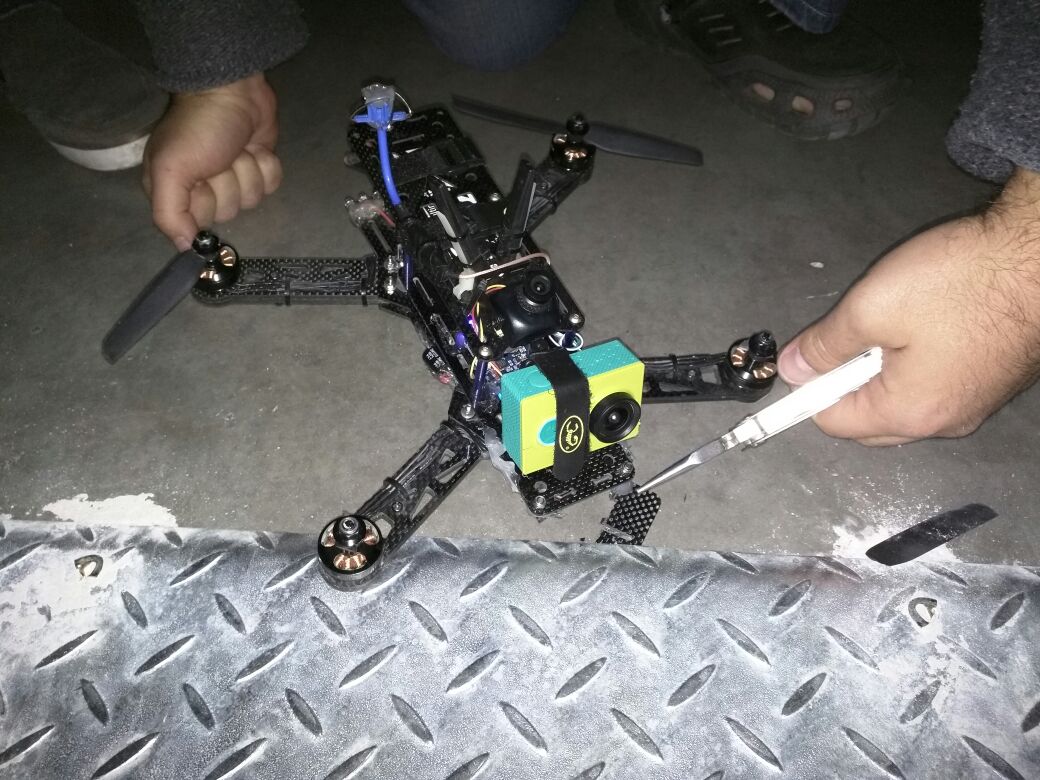

נשבר פרופלור ברצפה, הכלי המשיך להחליק והפלטה האמצעית נתקעה חזק ותחת לפלטת ברזל חדשה ששמו בחניון...... לקח זמן לשחרר... עם פלייר....

יפה, זה הזמן להחליף חניון

החשמל היה לי בעייתי עוד לפני הריסוק, הייתי חייב להחליף את הלוח חלוקה עם שני הבקים ליותר טוב,

עברתי למיקרו לוח חלוקה, בק גדול של V5 עם 3A ובק קטן משתנה ל-9V, הוא אמור להיות גם 3A אבל אני לא מאמין לזה.

החשמל לפני:


קובץ מצורף 124266

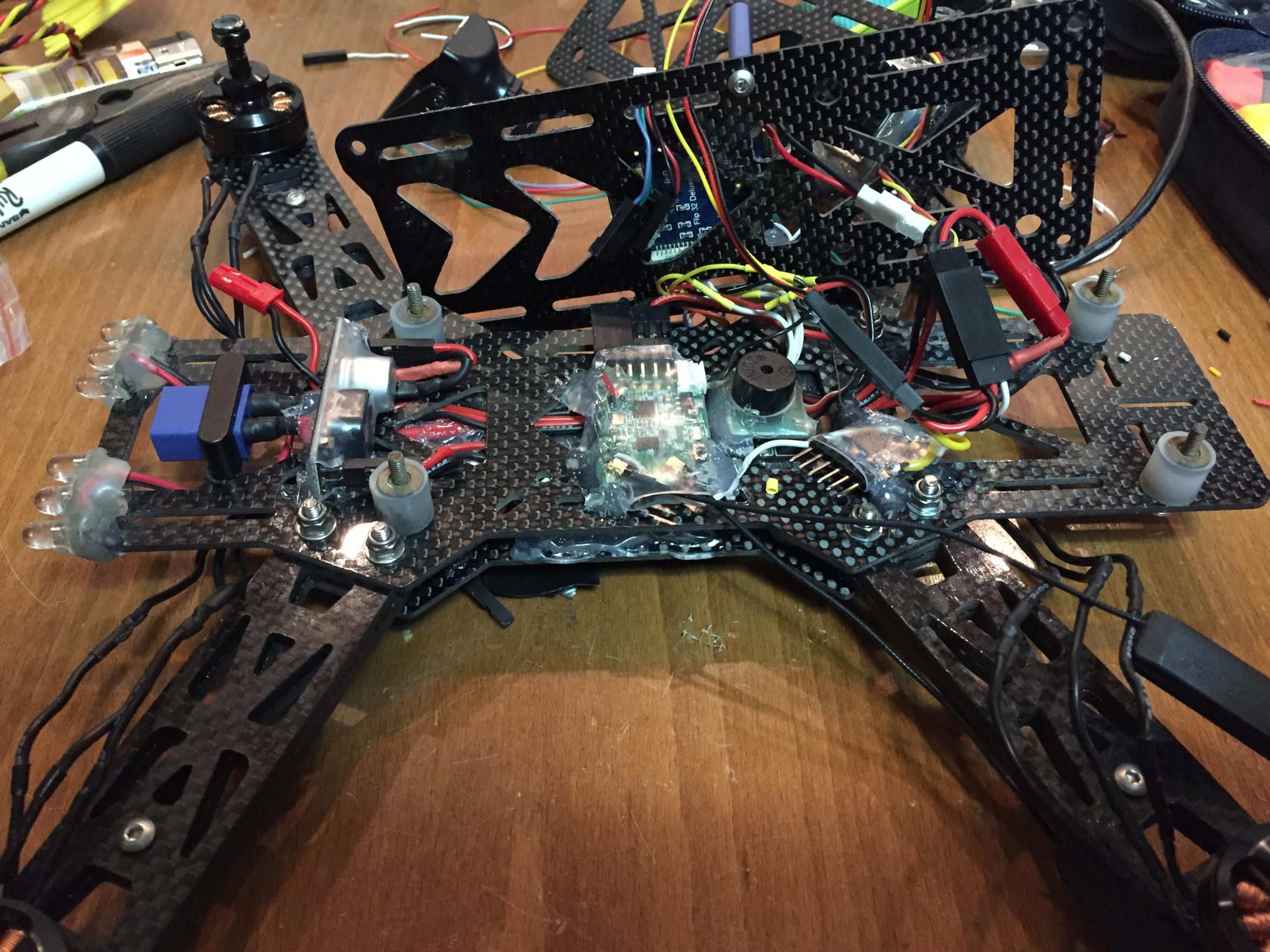

הריסוק, שהרס את הפלטה האמצעית וכל הבובינים של ה-clean/dirty ולמעשה חייב לבנות שוב (תירוץ להחליף חשמל, כי לעולם לא הייתי סומך עליו אחרי הקאט ללוח שהיה למרות שקרה פעם אחת):

קובץ מצורף 124676

אחרי:

קובץ מצורף 124677

שי, לא היה עדיף רק לתת ubec נפרד לנייז וזהו?

תקרא לזה OCD, פרפקציוניזם.....

אין סיכוי שיושב לי לוח חצי מיותר עם בק מיותר ברחפן מיני ללא צורך :)

הלוח המיקרו ממש חמוד:

קובץ מצורף 124687

***, הבנתי.
תגיד למה הלכת על Flip32 deluxe ולא Flip32 רגיל או naze32?
והאם Flip32 + deluxe יכול לקבל cleanflight? והאם באמת צריך שמירת גובה במיני?

הלכתי על הדלוקס +, קיבלתי דלוקס לא +,
קרא לזה OCD, פרפקציוניזם.... אני חייב שכל הפיצרים הקיימים יעבדו.

מתאפק לא לרכוש + ...... לא ממש צריך,

הדלקוס בתכנה זה בול כמו נייז,
הייתרון, שיש לו מחברים קטנים מה שנותן בנייה יותר נקייה, מה שכן, הוא ממש מפחיד שמחברים בהתחלה את כל הכבלים בלי אלימיניציה, יש שם כמה כפילויות אז אפשר לבחור מה יותר נוח:

קובץ מצורף 124688

תודה שי

גם הביפר עליו


Sent from my iPhone using Tapatalk

ניראה מצויין שי,
2 שאלות, יצא לך להבין עם לXIAOMI יש יציאת AV?
ובאיזה מצלמת טיסה אתה משתמש? אני בדיוק רוצה להזמין אחת למיני ולא בטוח על מה ללכת..
תודה

לXIAOMI יש יציאת AV (עדכון גרסה)

ציטוט:

---

נכתב במקור על ידי matanmax

ניראה מצויין שי,
2 שאלות, יצא לך להבין עם לXIAOMI יש יציאת AV?
ובאיזה מצלמת טיסה אתה משתמש? אני בדיוק רוצה להזמין אחת למיני ולא בטוח על מה ללכת..
תודה

---

ענו לך על 1, אני אוסיף שזה עובד עם כבל של sj4000
לגבי 2 אני משתמש בסוני 600tvl גרסאת מיני, בחוץ רואים מעולה, גם בתאורה נמוכה, בחניון לא רואים משהו, אולי הגדרות....
המצלמה הכי טובה שיש לי להטסה היא מצלמת כוכבים מסרוילזון, יקרה אבל רואים בתנאים גרועים מעולה. אני לא שם אותה כי עם הקסיאומי) שיאומי?( אני שם את מצלמת ההטסה למעלה ולמצלמת המיני יש קייס מפלסטיק ששומר עליה



Sent from my iPhone using Tapatalk

סרטון לא מייצג (בחושך בגלל חשיפה ארוכה הוידאו נראה בלי רעידות בד"כ) אבל טיסה לא רעה:

http://www.youtube.com/watch?v=XAa6Vk_x1R8

טיסה יפה שי, אחלה מהירות!
איזה משדר וידאו יש לך?

איפה אתם מטיסים? וביקשתם אישור מיוחד להטיס בחניון ככה בלילה?

יש לי כרגע hawk eye 600mw היה גם בבנייה הקודמת ועבד פחות טוב, גם החלפתי אנטנות, נראה לי שהפילטרים משפרים, אפילו ההפרעות יותר קצרות בוידאו.

שי באיזה פילטר וידאו אתה משתמש?

http://www.hobbyking.com/hobbyking/s...lter_0_7A.html

עם בק מוגדר ל-9V
