שלום לכולם,
אני צריך להחליף ציר ראשי ובום למסוק המסכן שלי (כן כן אני יודע...)
אולי מישהו יודע איך עושים זאת בלי לפרק את המסוק כולו? ההוראות של היצרן לא ממש ברורות (או שאני לא יודע להבין אותם). ני מאמין שהמבנה צריך להיות דומה למסוקים קטנים זולים אחרים.
זה המסוק (בקיט שלי יש גם משדר אבל המסוק אמור להיות זהה).

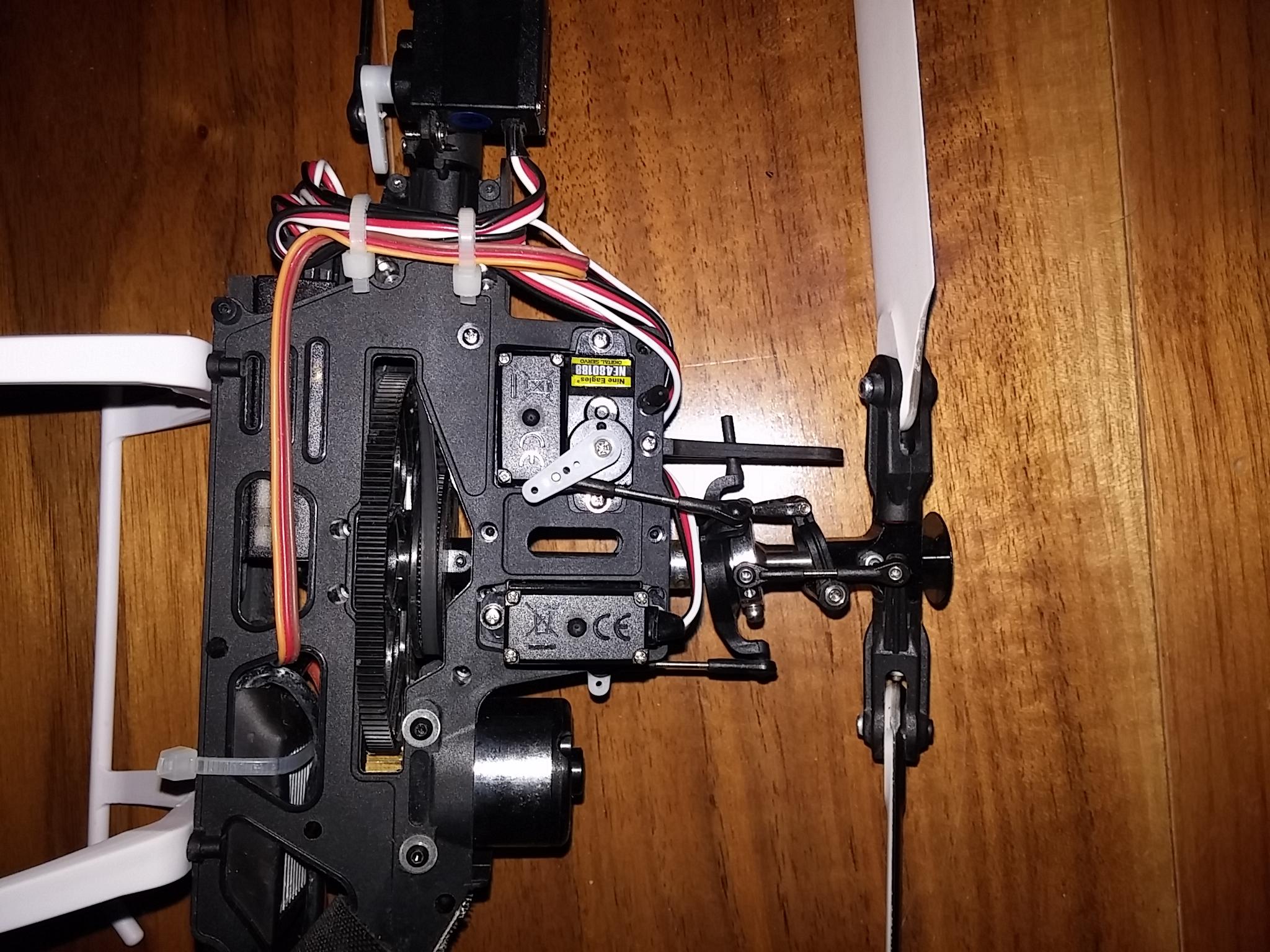

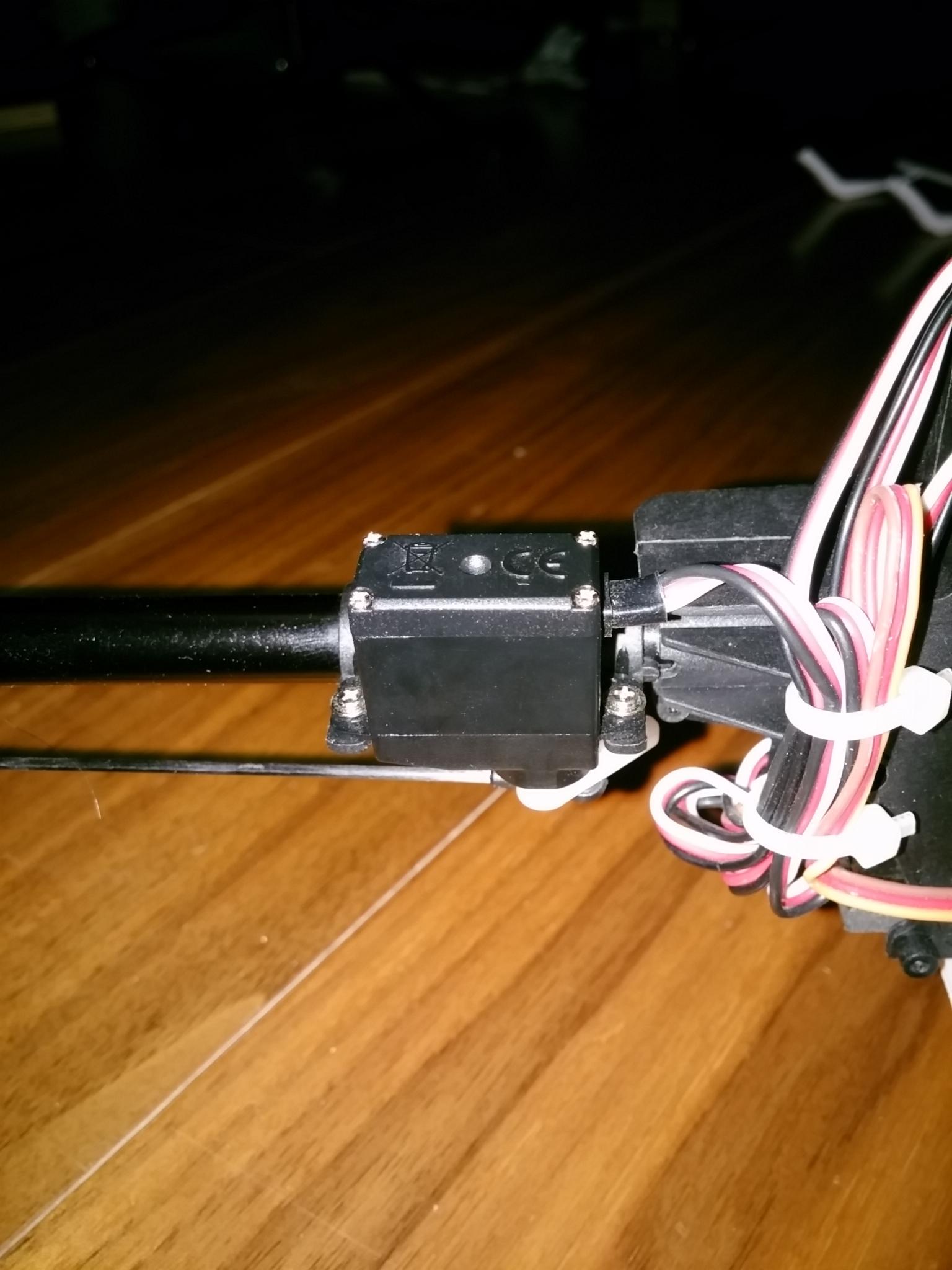

תמונות:
קובץ מצורף 125773 קובץ מצורף 125774 קובץ מצורף 125775 קובץ מצורף 125776 קובץ מצורף 125777
אני צלם גרוע...
תודה מראש
תודה, הוספתי קישור ותמונות. לא חושב שנתונים של אלקטרוניקה הם רלוונטיים פה.
ממש אין צורך לפרק את המסוק כולו.
יש בורג אחד שמחזיק את הציר הראשי. הוא נמצא מתחת לגלגל השיניים הראשי, ראש הבורד הוא אלן.
לאחר הסרתו ניתן לשלוף את הציר הראשי עם מכלול הרוטור כלפי מעלה, ואת מכלול גלגלי השיניים דרך חלון הצד.
בום הזנב מחובר בשישה ברגים לבלוק שמחזיק אותו. יש לפתוח את כל השישה וגם את שני ברגי התומכות איפה שנמצא ״מייצב הגובה״ ואז הבום נשלף לאחור לאחר הורדת רצועת הינע הזנב מגלגל השיניים הראשי.
אכן אין כאן שום בעיית פירוק מיוחדת
אם יש ברשותך את כל החלקים זה הליך סטנדרטי למדי
תודה, הציר הראשי זה באמת מאד פשוט, הבנתי את התהליך.
לגבי הבום, לא כל כך ברור מה לעשות עם הרצוע והרוטור האחורי.
האם אני צריך להסיר את הרצוע מהגלגל שלה כשאני מוריד את הציר הראשי ואת גלגל השיניים? אז הבום אמור להשתחרר יחד עם הרצוע ורוטור הזנב.
סליחה על שאלות מטופשות, זו הפעם הראשונה שלי ואני פוחד לעשות נזק.
כל עוד אתה לא מנסר שום דבר ורק פותח ברגים אתה לא עושה נזק
אבל חשוב לדעת בהרכבה איך בדיוק זה היה לפני הפירוק
תצלם כל צעד שלך בפירוק, זה יעזור לך בהרכבה
אין שאלות מטופשות.ציטוט:
נכתב במקור על ידי ihamsa

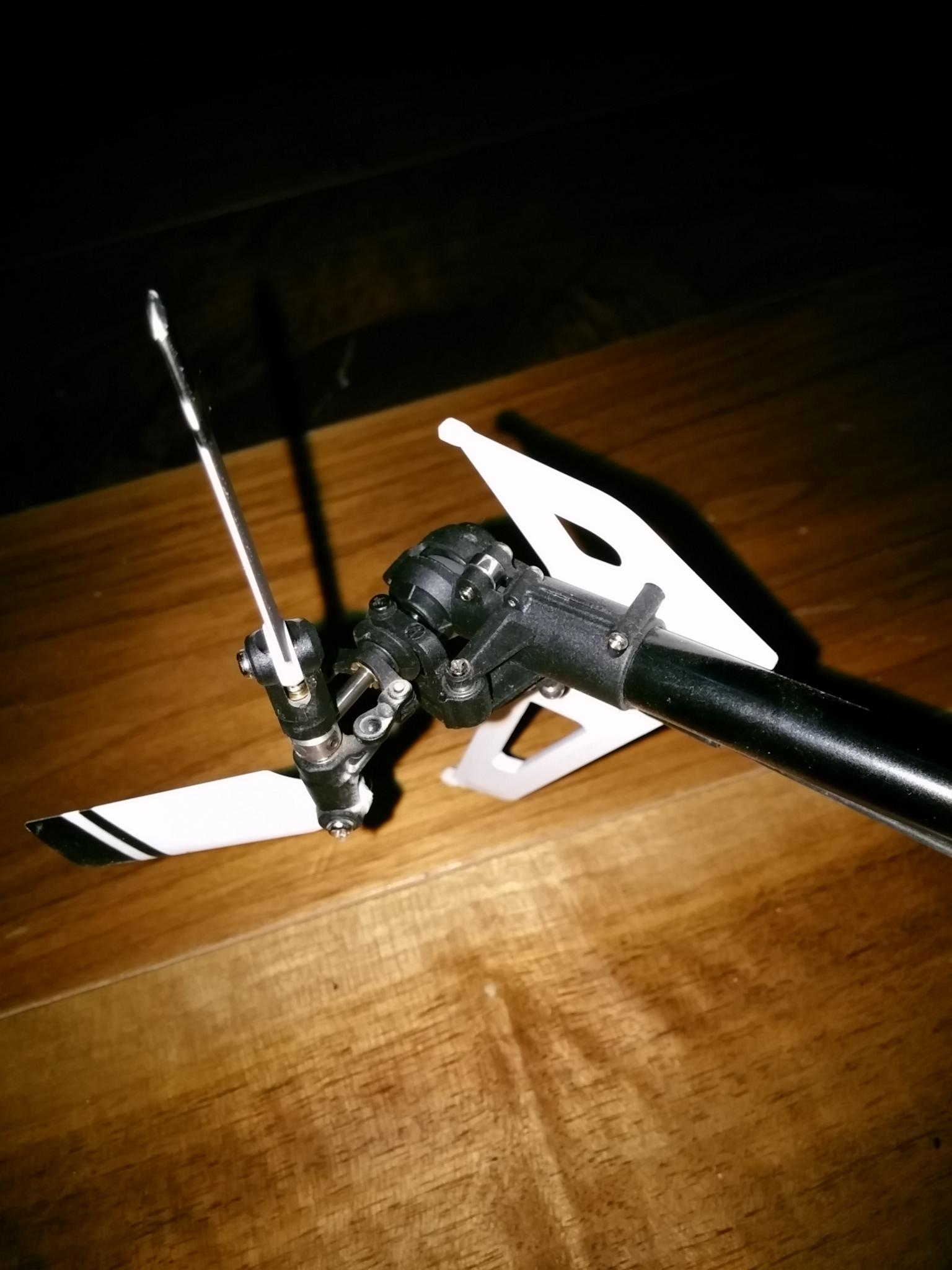

כדי להחליף בום עליך להסיר ממנו את מכלול רוטור הזנב.
קופסת המכלול בנויה משני חלקים - החלק הימני והחלק השמאלי המחוברים ביניהם במספר ברגים שחלקם בגדלים שונים.
מעבר לעצה המעולה של לצלם כל שלב כדי שתדע להחזיר, ממליץ לך גם להחזיר כל בורג לתבריג שלו מייד לאחר הפרדת החלקים כדי שתדע לשייך את הבורג הנכון לתבריג הנכון וכדי שלא תאבד ברגים.
שני החלקים מעוגנים לבום ע"י זיזים, אחד לכל חלק. הם נאחזים בחורים ייעודיים בבום עצמו. תראה את זה רק לאחר שתפתח את הקופסה.
לאחר פירוק הקופסה משתחרר ציר רוטור הזנב וניתן להסיר ממנו את הרצועה בקלות.
כפי שאמר wind556 אין לך מה לדאוג, אתה לא עושה נזק.
מעבר לכך כל החלקים זמינים וזולים.
תודה לך, עכשיו הבנתי בדיוק איך העסק עובד.
